Audit Energétique
d’ELFOULADH
(2009)
Direction Technique
Service Énergie
Plan de la présentation
Direction Technique
Service Énergie
1. Aperçu sur l’Audit Energétique
1-1- Définition et objectif
1-2-Réglementation (ANME)
1-3-Différentes phases
1-4-Subventions
2. Chronique de l’Audit Energétique d’ELFOULADH
3. Rapport d’Audit Approfondi
4. Plans d’actions
4-1-Audit électrique
4-2-Audit thermique
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Définition : (Article 4 de la loi 2004-72)
 Etude permettant d’établir l’inventaire des mesures d’économie
d’énergie
 La réalisation de recherches, d’études et de contrôles
 Evaluer le niveau de performance énergétique de l’établissement,
analyser les causes des insuffisances et proposer les actions
correctives
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Réglementation :
(Article 2 du décret 2004-2144)
L’audit énergétique est obligatoire et périodique pour tous
les établissements ayant les critères d’assujettissement suivants:
- Industrie > 1 000 tep
- Transport > 500 tep
- Tertiaire > 500 tep
(Article 4 du décret 2004-2144) : Fréquence : 5 ans e
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Réglementation :
(Article 26 de la loi N° 2009-7)
Est puni d’une amende
de 20 000 à 50 000 DT
quiconque n’a pas réalisé l’AE
obligatoire
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Parties prenantes de l’Audit énergétique :
* Agence Nationale pour la Maîtrise de l’Energie (ANME)
* Etablissement assujetti (ELFOULADH)
* Bureaux d’Audit (TECI et CRA2E)
Correspondances entre l’ANME et l’établissement
- Courrier de contact avec l’établissement (par l’ANME)
- Liste des auditeurs agréés (bureaux d’audit)
- Préparation d’une convention entre l’auditeur et l’établissement : à faire
approuver par l’ANME
- Obligation pour l’auditeur de se conformer aux termes de référence
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Phases de l’Audit énergétique :
* Audit énergétique préliminaire
* Audit énergétique approfondi
* Rapport d’audit énergétique
* Plan d’actions (contrat programme)
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Audit énergétique préliminaire:
• Premiers contacts entre les parties prenantes
• Définir les éléments de production de l’établissement
donnant lieu à une consommation d’énergie
• Recenser les moyens de comptage existants
• Collecte des données de consommation et de production
• Identifier des mesures les plus évidentes à prendre sur les
équipements (repérer les premières actions)
• Elaborer le rapport d’audit préliminaire avec quelques
propositions d’actions
Aperçu sur L’Audit Energétique
Audit énergétique
Préliminaire :
Collecte des données de base d’étude
Planification de la première visite et demande de
confirmation de l’établissement assujetti
Visite préliminaire
1ère campagne de mesures
Etablissement du rapport d’audit préliminaire
Vérification et validation du rapport d’audit préliminaire
Transmission du rapport à l’établissement assujetti
Direction Technique
Service Énergie
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Audit énergétique approfondi :
* Situation détaillée de l’usine sur les données et conditions
de consommation et de fonctionnement des équipements
* Recueil des données de consommation et de production
* Identifier les mesures les plus évidentes sur les équipements
pour repérer les premières actions
Aperçu sur L’Audit Energétique
Audit énergétique
approfondi :
2ème campagne de mesures
Elaboration des projets d’économie d’énergie
Elaboration du rapport final
Vérification et validation du rapport
Transmission du rapport à l’établissement
assujetti
Réunion Bureau d’études/établissement/ ANME
Direction Technique
Service Énergie
Aperçu sur L’Audit Energétique
Rapport d’Audit énergétique
- Bilan énergétique des ateliers de production
- Bilan énergétique détaillé des équipements énergivores
- Identification du potentiel d’efficacité énergétique
- Identification des actions d’économie d’énergiefiches projets
•Actions à réaliser
•Économies escomptées
•Coût d’investissement estimé
•Temps de retour sur investissement
Direction Technique
Service Énergie
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Plan d’actions (Contrat-programme)
* Récapitulatif des projets d’économie d’énergie
* Fiches projets
* Planning de réalisation
Le contrat-programme n’est pas obligatoire, mais sa réalisation permet
de bénéficier de :
* 70% du coût de l’audit énergétique
* Aides à l’investissement
N.b. : L’audit n’est pas la condition sine qua non pour bénéficier des avantages; une étude ou un
diagnostic peuvent être acceptés
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Plan d’actions (Contrat- programme)
- L’audit conduit à une proposition de programme d’action, qui
sera soumise à l’avis d’une commission technique consultative
et à l’approbation du ministère chargé de l’énergie
- Une fois approuvé, le contrat-programme est signé avec l’ANME
et sa réalisation peut alors démarrer
- L’aide à l’investissement est octroyée à la réalisation, mais une
avance de 50% peut être négociée
Aperçu sur L’Audit Energétique
AGENCE
NATIONALE
POUR LA MAITRISE
DE L’ENERGIE
CONVENTION D'AUDIT
Etablissement/Bureau d‘audit
AUDIT ENERGETIQUE
RAPPORTD'AUDIT
ENERGETIQUE
PLAN D'ACTIONS D'ECONOMIE
D'ENERGIE
COMMISSION TECHNIQUE
CONSULTATIVE
Approbation
Etude et Approbation
Demande d'aides et avantages
Décision
ETABLISSEMENT
CONTRAT-PROGRAMME
Prime spécifique inhérente aux investissements
( Code d'Incitations aux Investissements) :
-70% du coût de l'Audit énergétique à engager par l'établissement
avec un plafond de 30 000 DT.
-20% du montant de l'investissement avec un plafond de 250 000 DT.
-Droits de douane minimum et suspension de la TVA :
Equipements et matériels importés.
-Suspension de la TVA : équipements et matériels acquis localement.
-50% d’aides aux projets de démonstration avec un plafond de 100 000 DT.
Objet :
Réalisation du programme
d'économie d'énergie
Suivi et évaluation
Direction Technique
Service Énergie
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Subventions (Primes, Aide à l’Investissement)
Décret N°2009-362 du 9/02/2009 modifiant le décret N° 2005-2234 du 22/08/2005
- 70% du coût de l’audit énergétique (plafond de 30.000 DT)
- 50% du coût global des projets de démonstration (plafond de 100.000 DT)
- 70% du coût des investissements immatériels (plafond de 70.000 DT)
- 20% du coût des investissements matériels (plafond de 250.000 DT)
Aperçu sur L’Audit Energétique
Direction Technique
Service Énergie
Surprime PEEI (Projet d’Efficacité Energétique dans le secteur Industriel)
* Le PEEI peut octroyer une surprime de 10% avec un plafond de
100.000 USD pour les investissements matériels :
- Supérieurs à 50.000 USD
- Temps de retour ≤ 3 ans
* PEEI : en cas de recours à une ESCObénéfice d’une prise en
charge d’une garantie de 75% sur les prêts bancaires avec un
plafond de 200.000 USD
Chronique de l’Audit Energétique
Direction Technique
Service Énergie
Historique
1-Mission SOLMER 1983-1984
Résultat : Rapport avec 11 projets d’Economie d’Energie
2-Mission INGENER (bureau Espagnol) – 1995
* Audit énergétique approfondi (dans le cadre du programme de coopération
pour l’utilisation rationnelle de l’Energie )
* Résultat : Contrat Programme 1997 avec 8 projets d’économie
d’Energie
Chronique de l’Audit Energétique
Direction Technique
Service Énergie
Audit Energétique
-1- Courrier de rappel de l’ANER (ANME) (29/09/2004)
 Copie de la loi N°2004-72 du 02 Août 2004
 Audit Energétique obligatoire
 Liste des auditeurs agréés (bureaux d’audit)
-2- Choix du bureau d’Audit (03/02/2006)
 Elaboration d’un cahier des charges
 Consultation, dépouillement et placement de la commande
Chronique de l’Audit Energétique
Direction Technique
Service Énergie
Audit Energétique
-3- Convention d’audit entre les bureaux d’études et ELFOULADH
 Préparation des conventions d’audit thermique avec TECI et d’audit
électrique avec CRA2E
 Approbation des deux conventions par l’ANME
 Enregistrement des deux conventions (Février 2007)
-4- Réalisation de l’audit énergétique préliminaire
 Premier contact avec les auditeurs TECI et CRA2E
 Préparation des données nécessaires (équipements, consommations,…)
 Analyse des données et élaboration des rapports d’audits
 Approbation des rapports par l’ANME (mai 2009)
Chronique de l’Audit Energétique
Direction Technique
Service Énergie
Audit Energétique
-5- Réalisation de l’audit énergétique approfondi
* Campagne de mesures électriques et thermiques
(Tension, courant, puissance, énergie, vitesse, pression, température,…)
* Elaboration des rapports d’Audits approfondis
* Diffusion des rapports aux entités concernées
 Rapport d’audit thermique (décembre 2009)
 Rapport d’audit électrique (Février 2010)
Chronique de l’Audit Energétique
Direction Technique
Service Énergie
Audit Energétique
-5- Réalisation de l’audit énergétique approfondi (suite)
* Approbation interne des rapports d’audits électrique et
thermique
* Envoi des rapports à l’ANME pour approbation (Juillet 2010)
* Réunion ELFOULADH, TECI, CRA2E et ANME pour arrêter
la liste des projets d’économie d’énergie (à tenir en octobre 2010)
Rapport d’Audit Approfondi
Direction Technique
Service Énergie
Contenu du rapport
• Description de l'établissement, de ses principales caractéristiques en matière
d'utilisation de l'énergie, de sa consommation prévisionnelle d'énergie et
justificatifs du choix des équipements et matériels visant l'économie d'énergie ;
• Evaluation du niveau de performance énergétique des installations de
l'établissement par comparaison principalement au niveau atteint dans des
établissements similaires particulièrement performants ;
• Evaluation du système d'organisation mis en place pour contrôler, suivre et gérer
l'utilisation de l'énergie ;
• Des recommandations en vue d'améliorer le niveau de performance énergétique
des installations de l'établissement et une évaluation économique des actions
proposées ;
• Evaluation d'un programme d'action visant à améliorer l'utilisation de l'énergie et à
développer le recours aux énergies de substitution.
Rapport d’Audit Approfondi
Direction Technique
Service Énergie
Niveau I : Bilan énergétique global de l’usine
• Définition du bilan énergétique annuel global
• Calcul des ratios énergétiques pour les produits fabriqués
• Analyse des consommations énergétiques rapportées à la
production.
• Analyse du système de gestion de l'énergie et l'organisation de
la maintenance au niveau de l’usine.
Rapport d’Audit Approfondi
Direction Technique
Service Énergie
Niveau II: Bilan énergétique par atelier de production
• les bilans matières et énergétiques des différents ateliers de fabrication
• Aciérie
• Laminoirs
• Tréfilerie
• Structures Métalliques
• Autres (centrale à oxygène, sous-stations électrique, fluides, etc ...)
• les consommations spécifiques par atelier de production.
Rapport d’Audit Approfondi
Direction Technique
Service Énergie
Niveau III: Bilan énergétique des équipements énergivores
• Analyse énergétique des équipements énergivores et des bilans
matières et énergétiques en se basant sur les mesures relevées par les
auditeurs pendant les jours d’audit.
•Les bilans énergétiques élaborés ont permis de statuer sur les
performances énergétiques de l’équipement audité avec définition des
ratios énergétiques et leur comparaison par rapport aux ratios de référence.
• Identification du potentiel d’économie d’énergie (projets d’économie
d’énergie).
Plan d’Actions
Direction Technique
Service Énergie
Audit Electrique
1. Mise en place d’un système de gestion de l’énergie
2. Optimisation de la consommation de l’éclairage
3. Optimisation du rendement des circuits d’air comprimé
4. Mise en place de variateurs de vitesse
5. Compensation de l’énergie réactive
6. Assistance technique pour la mise en place des actions
d’économie d’énergie
Plan d’Actions
Audit Electrique
Désignation
Economie Invest.
en DT
T.R.B.
TEP/an DT/an
1 Mise en place d’un système de gestion de l’énergie 137,4 42 531 170 000 4 ans
2 Optimisation de la consommation de l’éclairage 125,6 41 880 115 000
2 ans et
9 mois
3 Mise en place de variateurs de vitesse 598 199 316 240 000
1 an et
2 mois
4
Optimisation du rendement des circuits d’air
comprimé
53,8 17 938 36 000 2 ans
5 Compensation de l’énergie réactive - 51 463 26 250
1 an et
8 mois
6
Assistance technique pour la mise en place des
actions d’économie d’énergie
- - 16 000
TOTAL 918 351 837 603 250
1 an et
9 mois
Direction Technique
Service Énergie
Audit Electrique
Fiche Projet N° 1
1- Désignation:
Mise en place d’un système de gestion de l’énergie
2- Description:
•Constitution d’une source de données fiables
•Mise au point d’un système d’analyse efficace
•Remise en état des compteurs
3- Economies escomptées:
•En TEP : 137,4 TEP/an
•En DT : 42 531 DT/an
(estimé à 0.5% de la facture énergétique globale)
4- Investissement:
•100 compteurs divisionnaires d’électricité = 120 000 DT
•Une centrale d’acquisition = 25 000 DT
•Logiciel de gestion de l’énergie = 25 000 DT
Total = 170 000 DT
5- Temps de Retour Brut : 4 ans
6- Equipe Projet: Service Energie
7 – Planning de réalisation: Inscrit PI 2011
Direction Technique
Service Énergie
Audit Electrique
Fiche Projet N° 2
1- Désignation:
Optimisation de la consommation de l’éclairage
2- Description:
•Substitution des lampes HPL par des lampes SHP
•Mise en place des variateurs régulateurs de tension
3- Economies escomptées:
•En TEP : 125 TEP/an
•En DT : 41 879 DT/an
4- Investissement:
•Un variateur régulateur de tension = 10 000 DT
•Remplacement des lampes
et optimisation du réseau = 90 000 DT
•500 ballasts électroniques (30 DT/pièce) = 15 000 DT
Total = 115 000 DT
5- Temps de Retour Brut: 2 ans et 9 mois
6- Equipe Projet: - Responsable Maintenance Commune
- Responsables secteurs
7 – Planning de réalisation :
Direction Technique
Service Énergie
Audit Electrique
Fiche Projet N° 3
1- Désignation:
Mise en place de variateurs de vitesse
2- Description:
Installation de deux variateurs de vitesse sur chaque
ventilateur d’extraction des fumées des deux fours
électriques
3- Economies escomptées:
•En TEP : 597,7 TEP/an
•En DT : 199 316 DT/an
4- Investissement:
•Deux variateurs de vitesse = 200 000 DT
•Accessoires et mise en place = 40 000 DT
Total = 240 000 DT
5- Temps de Retour Brut: 1 an et 2 mois
6- Equipe Projet: - Responsable Maintenance Aciérie
- Responsables Service Energie
7 – Planning de réalisation: Inscrit PI 2011
Direction Technique
Service Énergie
Audit Electrique
Fiche Projet N° 4
1- Désignation:
Optimisation du rendement des circuits d’air comprimé
2- Description:
• Moduler la production d’air comprimé lors des périodes d’arrêt
• Abaisser la pression du réseau au strict nécessaire
• Installer des électrovannes sur les machines de production
• Boucler le réseau
3- Economies escomptées:
•En TEP : 53,8 TEP/an
•En DT : 17 938 DT/an
4- Investissement:
•réaménagement du réseau et acquisition
d’un détecteur ultrason = 30 000 DT
•Acquisition et installation d’un séquenceur
Pour la marche des compresseurs = 6 000 DT
Total = 36 000 DT
5- Temps de Retour Brut: 2 ans
6- Equipe Projet: - Responsable service fluide
- Responsables secteurs
7 – Planning de réalisation:
Direction Technique
Service Énergie
Audit Electrique
Fiche Projet N° 5
1- Désignation:
Compensation de l’énergie réactive
2- Description:
Installation des batteries de condensateurs au niveau des
TGBT des postes de transformation pour compenser
l’énergie réactive consommée par les récepteurs.
Scénario 1 Scénario 2
Etat Actuel Cos  = 0,77
Etat projeté Cos  = 0,80 Cos  = 0,98
Gain Total (en DT) 51 462 362 000
Investissement (en DT) 26 250
(350 kvar)
500 000
(7000 kvar)
Temps de retour Brut 6 mois 1 an et 5 mois
6- Equipe Projet: - Responsable Service Energie
7 – Planning de réalisation: Scénario 1 en cours (2010)
Direction Technique
Service Énergie
Audit Electrique
Fiche Projet N° 6
1- Désignation:
Assistance Technique et Formation
2- Description:
Mise à disposition d’ experts confirmés pour les études
et l’assistance à la réalisation des actions identifiées.
3- Investissement:
•Expert électricien / Régulation = 16 000 DT
Direction Technique
Service Énergie
Plan d’Actions
1. Mise en place d’un système de gestion de l’énergie
2. Introduction de la découpe au laser des billettes
3. Transfert direct des billettes chaudes vers les fours poussants
4. Récupération thermique à partir des fumées des fours poussants
pour le préchauffage de l’air primaire
5. Défournement latéral des billettes au niveau des fours poussants
6. Réhabilitation du four à chaux et préchauffage de l’air primaire

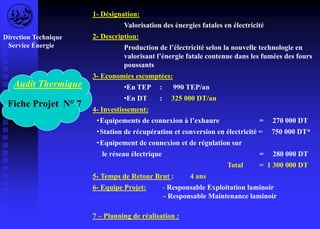

7. Valorisation de l’énergie fatale des exhaures en électricité
8. Assistance technique pour la mise en place des projets
d’économie d’énergie
Audit Thermique
Direction Technique
Service Énergie
Plan d’Actions
Désignation
Economie Invest. en
DT
T.R.B
TEP/an DT/an
1 Mise en place d’un système de gestion de l’énergie 105,8 47 700 110 000
2 ans et
4 mois
Audit Thermique
2 Réhabilitation du four à chaux 39,8 34 400 45 000
1 ans et
4 mois
3 Découpage au laser des billettes 851 1 696 700 3 000 000
1 an et 9
mois
4 Préchauffage de l’air primaire des 2 fours poussants 1 722 565 200 1 900 000
3 ans et
4 mois
5
Défournement latéral des billettes au niveau des
fours poussants
1 817 609 000 3 000 000 5 ans
6 Transfert direct des billettes vers les fours poussants 773 254 000 500 000 2 ans
7 Valorisation de l’énergie fatale 990 325 000 1 300 000 4 ans
8 Assistance technique (mise en place des actions EE) 350 000
TOTAL 6 299 3 532 000 8 305 000
1 an et 7
mois
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 1
1- Désignation:
Mise en place d’un système de gestion de l’énergie
2- Description:
•Constitution d’une source de données fiable
•Coordination entre les différents services intervenants
3- Economies escomptées:
•En TEP : 105,8 TEP/an
•En DT : 47 700 DT/an
(estimé à 1% de la facture énergétique globale)
4- Investissement:
•8 compteurs divisionnaires de GPL (PTZ) = 56 000 DT
•4 compteurs de fuel = 32 000 DT
•Logiciel de gestion de l’énergie thermique = 8 000 DT
•Lot de câbles des connexion des compteurs = 14 000 DT
Total = 110 000 DT
5- Temps de Retour Brut: 2 ans et 4 mois
6- Equipe Projet: - Responsable Service Fluide
- Responsable Mesure et régulation
- Responsable Secteur
7 – Planning de réalisation:
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 2
1- Désignation :
Réhabilitation du four à chaux
2- Description :
Préchauffage de l’air primaire moyennant l’énergie fatale au
niveau de l’exhaure
3- Economies escomptées :
•En TEP : 39,8 TEP/an
•En DT : 34 400 DT/an
4- Investissement :
•Gaine de récupération & clapet de dérivation = 7 500 DT
•Echangeur indirect fumées/Air primaire = 15 000 DT
•Ventilateur de tirage vers le brûleur = 7 000 DT
•Réparation du briquetage défaillant = 15 500 DT
Total = 45 000 DT
5- Temps de Retour Brut : 1 an et 4 mois
6- Equipe Projet: - Responsable Exploitation four à chaux
- Responsable Maintenance Aciérie
7 – Planning de réalisation:
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 3
1- Désignation :
Découpage au LASER des billettes
2- Description :
Remplacement de la technique actuelle utilisant du
propane et de l’oxygène et causant une perte métal, par le
découpage au laser
3- Economies escomptées :
•En TEP : 851 TEP/an
•En DT : 2 985 840 DT/an
4- Investissement :
•4 stations de découpe au laser = 2 800 000 DT
•Adaptation du soft de régulation = 200 000 DT
Total = 3 000 000 DT
5- Temps de Retour Brut : 1 an et 9 mois
6- Equipe Projet : - Responsable Maintenance Aciérie
- Responsable Exploitation CC
7 – Planning de réalisation :
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 4
1- Désignation :
Préchauffage de l’air primaire au niveau des fours poussants
2- Description :
Préchauffage de l’air primaire servant à la combustion du fuel
lourd N°2 à partir des fumées de l’exhaure
3- Economies escomptées :
•En TEP : 1 722 TEP/an
•En DT : 565 200 DT/an
4- Investissement :
•Récupérateur de chaleur garni en réfractaire = 1 200 000 DT
•Régulation des tirages = 200 000 DT
•Travaux de montage = 400 000 DT
Total = 1 900 000 DT
5- Temps de Retour Brut : 3 ans et 4 mois
6- Equipe Projet: - Responsable Exploitation laminoir
- Responsable Maintenance laminoir
7 – Planning de réalisation :
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 5
1- Désignation :
Défournement latéral des billettes au niveau des fours
poussants
2- Description :
Défourner latéralement les billettes des fours poussants
afin de réduire l’énergie dégagée vers l’extérieur à chaque
ouverture de la porte actuelle
3- Economies escomptées :
•En TEP : 1 817 TEP/an
•En DT : 609 000 DT/an
4- Investissement :
Total : 3 000 000 DT
5- Temps de Retour Brut : 5 ans
6- Equipe Projet : - Responsable Exploitation laminoir
- Responsable Maintenance laminoir
7 – Planning de réalisation :
Direction Technique
Service Énergie
Audit Thermique

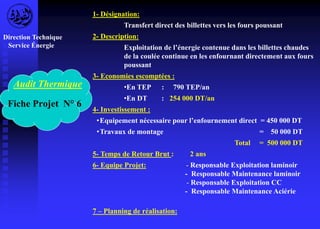

Fiche Projet N° 6
1- Désignation:
Transfert direct des billettes vers les fours poussant
2- Description:
Exploitation de l’énergie contenue dans les billettes chaudes
de la coulée continue en les enfournant directement aux fours
poussant
3- Economies escomptées :
•En TEP : 790 TEP/an
•En DT : 254 000 DT/an
4- Investissement :
• Equipement nécessaire pour l’enfournement direct = 450 000 DT
•Travaux de montage = 50 000 DT
Total = 500 000 DT
5- Temps de Retour Brut : 2 ans
6- Equipe Projet: - Responsable Exploitation laminoir
- Responsable Maintenance laminoir
- Responsable Exploitation CC
- Responsable Maintenance Aciérie
7 – Planning de réalisation:
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 7
1- Désignation:
Valorisation des énergies fatales en électricité
2- Description:
Production de l’électricité selon la nouvelle technologie en
valorisant l’énergie fatale contenue dans les fumées des fours
poussants
3- Economies escomptées:
•En TEP : 990 TEP/an
•En DT : 325 000 DT/an
4- Investissement:
• Equipements de connexion à l’exhaure = 270 000 DT
•Station de récupération et conversion en électricité = 750 000 DT*
•Equipement de connexion et de régulation sur
le réseau électrique = 280 000 DT
Total = 1 300 000 DT
5- Temps de Retour Brut : 4 ans
6- Equipe Projet: - Responsable Exploitation laminoir
- Responsable Maintenance laminoir
7 – Planning de réalisation :
Direction Technique
Service Énergie
Audit Thermique
Fiche Projet N° 8
1- Désignation :
Assistance Technique et Formation
2- Description :
Mise à disposition d’experts confirmés pour les études et
l’assistance à la réalisation des actions identifiées.
3- Investissement :
•Etude d’ingénierie = 250 000 DT
•Expert thermiciens = 100 000 DT
Total = 350 000 DT
Direction Technique
Service Énergie

Contenu connexe

Tendances

présentation soutenance PFE 2016
présentation soutenance PFE 2016présentation soutenance PFE 2016
présentation soutenance PFE 2016
Mohsen Sadok

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Oussama Chkir

Exposé amdec
Exposé amdecExposé amdec
Exposé amdec
Arwa Mohamed Baccouche

Conception & dimensionnement d'une installation photovoltaïque autonome
Conception & dimensionnement d'une installation photovoltaïque autonomeConception & dimensionnement d'une installation photovoltaïque autonome
Conception & dimensionnement d'une installation photovoltaïque autonome
salem ben moussa

Energie renouvelable = Energie propre ?
Energie renouvelable = Energie propre ?Energie renouvelable = Energie propre ?
Energie renouvelable = Energie propre ?
Mohammed Khanniba

Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie
Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie
Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie
Groupe AFNOR

Rapport pfe Oumaima AJBARA NAHY (1).pdf
Rapport pfe Oumaima AJBARA NAHY (1).pdfRapport pfe Oumaima AJBARA NAHY (1).pdf
Rapport pfe Oumaima AJBARA NAHY (1).pdf
simmsos

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

ppt.pptx
ppt.pptxppt.pptx
ppt.pptx
fatima332480

Ma memoire
Ma memoire Ma memoire
Ma memoire
Ahmed Ghadhi

La maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonomeLa maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonome
salem ben moussa

Classes du solaire thermique
Classes du solaire thermiqueClasses du solaire thermique
Classes du solaire thermique
Nidhal Ammar

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
SadokZgolli

Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...
Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...
Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...
PEXE

Présentation énergie éolienne
Présentation énergie éoliennePrésentation énergie éolienne
Présentation énergie éolienne
imene imene

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
RAMZI EL IDRISSI


Tendances (20)

présentation soutenance PFE 2016
présentation soutenance PFE 2016présentation soutenance PFE 2016
présentation soutenance PFE 2016

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...

Exposé amdec
Exposé amdecExposé amdec
Exposé amdec

Conception & dimensionnement d'une installation photovoltaïque autonome
Conception & dimensionnement d'une installation photovoltaïque autonomeConception & dimensionnement d'une installation photovoltaïque autonome
Conception & dimensionnement d'une installation photovoltaïque autonome

Mini projet
Mini projetMini projet
Mini projet

Energie renouvelable = Energie propre ?
Energie renouvelable = Energie propre ?Energie renouvelable = Energie propre ?
Energie renouvelable = Energie propre ?

Risque electrique
Risque electriqueRisque electrique
Risque electrique

ISO 50001
ISO 50001ISO 50001
ISO 50001

Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie
Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie
Energie : 10 questions sur la norme ISO 50001 et le management de l'énergie

Rapport pfe Oumaima AJBARA NAHY (1).pdf
Rapport pfe Oumaima AJBARA NAHY (1).pdfRapport pfe Oumaima AJBARA NAHY (1).pdf
Rapport pfe Oumaima AJBARA NAHY (1).pdf

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

ppt.pptx
ppt.pptxppt.pptx
ppt.pptx

Ma memoire
Ma memoire Ma memoire
Ma memoire

La maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonomeLa maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonome

Classes du solaire thermique
Classes du solaire thermiqueClasses du solaire thermique
Classes du solaire thermique

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...

Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...
Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...
Presentation complète rencontre ecotech efficacité énergétique dans l%27indus...

Présentation énergie éolienne
Présentation énergie éoliennePrésentation énergie éolienne
Présentation énergie éolienne

Projet photovoltaîque
Projet photovoltaîqueProjet photovoltaîque
Projet photovoltaîque

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE


En vedette

Audit énergétique en entreprises : les différentes approches
Audit énergétique en entreprises : les différentes approchesAudit énergétique en entreprises : les différentes approches
Audit énergétique en entreprises : les différentes approches
Tudor Events

Construire Aménager Bib
Construire Aménager BibConstruire Aménager Bib
Construire Aménager Bib
Nathalie Clot

CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...
CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...
CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...
atef naghmouchi

France d´outre mer
France d´outre merFrance d´outre mer
France d´outre merProfPapillon

Présentation de la plate-forme d'éco-conception CORINE
Présentation de la plate-forme d'éco-conception CORINEPrésentation de la plate-forme d'éco-conception CORINE
Présentation de la plate-forme d'éco-conception CORINE
Brice Kosinski

Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...
Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...
Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...
Pôle Réseaux de Chaleur - Cerema

Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...Paris Region Lab

ISO 50001 Energy Management Presentation
ISO 50001 Energy Management PresentationISO 50001 Energy Management Presentation
ISO 50001 Energy Management Presentation
Certification Europe

Energy Management
Energy ManagementEnergy Management
Energy Management
ECC International

Universal Box DL 540 de
Universal Box DL 540 deUniversal Box DL 540 de
Universal Box DL 540 de
Alu-Logic

Korrosion an Kupfer/ Alu Wärmetauschern
Korrosion an Kupfer/ Alu Wärmetauschern Korrosion an Kupfer/ Alu Wärmetauschern
Korrosion an Kupfer/ Alu Wärmetauschern
Andreas Binder

17. European Newspaper Award Ausschreibung 9/2015
17. European Newspaper Award Ausschreibung 9/201517. European Newspaper Award Ausschreibung 9/2015
17. European Newspaper Award Ausschreibung 9/2015
Norbert Küpper

Aluminium Kiste - Offshore Box AL 640 de
Aluminium Kiste - Offshore Box AL 640 deAluminium Kiste - Offshore Box AL 640 de
Aluminium Kiste - Offshore Box AL 640 de
Alu-Logic

2 Definiciones 2
2 Definiciones 22 Definiciones 2
2 Definiciones 2
guestc892c

Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...
Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...
Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...
Iwl Pcu

Aluminium Kiste Transport Box CL 440 de
Aluminium Kiste Transport Box CL 440 deAluminium Kiste Transport Box CL 440 de
Aluminium Kiste Transport Box CL 440 de
Alu-Logic

Aluminium Transportbox für die Offshore Industrie - Offshore competencies de
Aluminium Transportbox für die Offshore Industrie - Offshore competencies deAluminium Transportbox für die Offshore Industrie - Offshore competencies de
Aluminium Transportbox für die Offshore Industrie - Offshore competencies de
Alu-Logic


En vedette (20)

Audit énergétique en entreprises : les différentes approches
Audit énergétique en entreprises : les différentes approchesAudit énergétique en entreprises : les différentes approches
Audit énergétique en entreprises : les différentes approches

Construire Aménager Bib
Construire Aménager BibConstruire Aménager Bib
Construire Aménager Bib

CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...
CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...
CONCEPTION DES REGULATEURS CLASSIQUE, FLOU ET NEURO-FLOU POUR LA REGULATION D...

France d´outre mer
France d´outre merFrance d´outre mer
France d´outre mer

Présentation de la plate-forme d'éco-conception CORINE
Présentation de la plate-forme d'éco-conception CORINEPrésentation de la plate-forme d'éco-conception CORINE
Présentation de la plate-forme d'éco-conception CORINE

Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...
Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...
Enquête annuelle sur les réseaux de chaleur et de froid Restitution des stati...

Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...
Efficacité Energétique 2e édition - Solutions de suivi des consommations et r...

ISO 50001 Energy Management Presentation
ISO 50001 Energy Management PresentationISO 50001 Energy Management Presentation
ISO 50001 Energy Management Presentation

Energy Management
Energy ManagementEnergy Management
Energy Management

Universal Box DL 540 de
Universal Box DL 540 deUniversal Box DL 540 de
Universal Box DL 540 de

110205 geräteprofileundzubehör aluminium
110205 geräteprofileundzubehör aluminium110205 geräteprofileundzubehör aluminium
110205 geräteprofileundzubehör aluminium

Korrosion an Kupfer/ Alu Wärmetauschern
Korrosion an Kupfer/ Alu Wärmetauschern Korrosion an Kupfer/ Alu Wärmetauschern
Korrosion an Kupfer/ Alu Wärmetauschern

TPS 6 Tipulu
TPS 6 TipuluTPS 6 Tipulu
TPS 6 Tipulu

17. European Newspaper Award Ausschreibung 9/2015
17. European Newspaper Award Ausschreibung 9/201517. European Newspaper Award Ausschreibung 9/2015
17. European Newspaper Award Ausschreibung 9/2015

110206 geräteprofileundzubehör aluminium
110206 geräteprofileundzubehör aluminium110206 geräteprofileundzubehör aluminium
110206 geräteprofileundzubehör aluminium

Aluminium Kiste - Offshore Box AL 640 de
Aluminium Kiste - Offshore Box AL 640 deAluminium Kiste - Offshore Box AL 640 de
Aluminium Kiste - Offshore Box AL 640 de

2 Definiciones 2
2 Definiciones 22 Definiciones 2
2 Definiciones 2

Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...
Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...
Multi-stakeholder Involvement and IWRM in Transboundary River Basins: GEF/UNE...

Aluminium Kiste Transport Box CL 440 de
Aluminium Kiste Transport Box CL 440 deAluminium Kiste Transport Box CL 440 de
Aluminium Kiste Transport Box CL 440 de

Aluminium Transportbox für die Offshore Industrie - Offshore competencies de
Aluminium Transportbox für die Offshore Industrie - Offshore competencies deAluminium Transportbox für die Offshore Industrie - Offshore competencies de
Aluminium Transportbox für die Offshore Industrie - Offshore competencies de


Similaire à Audit Energétique

Methodologie bilan carbone
Methodologie bilan carboneMethodologie bilan carbone
Methodologie bilan carbone
Dalila AMMAR

Fiche de lecture ISO 50001
Fiche de lecture ISO 50001Fiche de lecture ISO 50001
Fiche de lecture ISO 50001
sarah Benmerzouk

Audit-Energétique_FNC2019.pdf
Audit-Energétique_FNC2019.pdfAudit-Energétique_FNC2019.pdf
Audit-Energétique_FNC2019.pdf
ahmedchaataoui1

Mission Maroc | Tanger - 17 octobre 2019
Mission Maroc | Tanger - 17 octobre 2019Mission Maroc | Tanger - 17 octobre 2019
Mission Maroc | Tanger - 17 octobre 2019
Cluster TWEED

Mission Maroc | Casablanca - 15 octobre 2019
Mission Maroc | Casablanca - 15 octobre 2019Mission Maroc | Casablanca - 15 octobre 2019
Mission Maroc | Casablanca - 15 octobre 2019
Cluster TWEED

RT 2012 Formation
RT 2012 FormationRT 2012 Formation
RT 2012 Formation
wedgeinstitute123

Permi Environnemental pour les projets énergétiques à Madagascar
Permi Environnemental pour les projets énergétiques à MadagascarPermi Environnemental pour les projets énergétiques à Madagascar
Permi Environnemental pour les projets énergétiques à Madagascar
EDBMEnergie

Classification des actions d'efficacité énergétique
Classification des actions d'efficacité énergétiqueClassification des actions d'efficacité énergétique
Classification des actions d'efficacité énergétique
Gimélec

Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...
Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...
Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...
Cluster TWEED

1621099419532.pdf
1621099419532.pdf1621099419532.pdf
1621099419532.pdf
FousseyniTRAORE2

audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdfaudit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
EtudiantFSSM

Reglementation thermique btp_maroc
Reglementation thermique btp_marocReglementation thermique btp_maroc
Reglementation thermique btp_maroc
Adil Bourakkadi

Présentation teep webinar 22 f2VRIER 2022 v2
Présentation teep webinar 22 f2VRIER 2022 v2Présentation teep webinar 22 f2VRIER 2022 v2
Présentation teep webinar 22 f2VRIER 2022 v2
Mohamed Habib Mesbah

Parc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmarocParc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmarocTwilight Eagle

Cahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieCahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieJamil DHIB

Webinar : des bâtiments industriels et tertiaires durables
Webinar : des bâtiments industriels et tertiaires durables Webinar : des bâtiments industriels et tertiaires durables
Webinar : des bâtiments industriels et tertiaires durables
Red-on-line

Impact de la loi NOME - ICEB Café
Impact de la loi NOME - ICEB CaféImpact de la loi NOME - ICEB Café
Impact de la loi NOME - ICEB Café
Fabrice Berrahil

Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...
Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...
Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...
Pôle Réseaux de Chaleur - Cerema

Engie : Les essentiels CEE
Engie : Les essentiels CEE Engie : Les essentiels CEE
Engie : Les essentiels CEE
CdricNogent1

Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...
Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...
Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...
kolbjm


Similaire à Audit Energétique (20)

Methodologie bilan carbone
Methodologie bilan carboneMethodologie bilan carbone
Methodologie bilan carbone

Fiche de lecture ISO 50001
Fiche de lecture ISO 50001Fiche de lecture ISO 50001
Fiche de lecture ISO 50001

Audit-Energétique_FNC2019.pdf
Audit-Energétique_FNC2019.pdfAudit-Energétique_FNC2019.pdf
Audit-Energétique_FNC2019.pdf

Mission Maroc | Tanger - 17 octobre 2019
Mission Maroc | Tanger - 17 octobre 2019Mission Maroc | Tanger - 17 octobre 2019
Mission Maroc | Tanger - 17 octobre 2019

Mission Maroc | Casablanca - 15 octobre 2019
Mission Maroc | Casablanca - 15 octobre 2019Mission Maroc | Casablanca - 15 octobre 2019
Mission Maroc | Casablanca - 15 octobre 2019

RT 2012 Formation
RT 2012 FormationRT 2012 Formation
RT 2012 Formation

Permi Environnemental pour les projets énergétiques à Madagascar
Permi Environnemental pour les projets énergétiques à MadagascarPermi Environnemental pour les projets énergétiques à Madagascar
Permi Environnemental pour les projets énergétiques à Madagascar

Classification des actions d'efficacité énergétique
Classification des actions d'efficacité énergétiqueClassification des actions d'efficacité énergétique
Classification des actions d'efficacité énergétique

Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...
Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...
Mieux gérer votre consommation et production d'énergie au sein de votre bâtim...

1621099419532.pdf
1621099419532.pdf1621099419532.pdf
1621099419532.pdf

audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdfaudit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf
audit jjdjh hkdhkoh kjhjdgjghazljb bjjhdklhaudiiit.pdf

Reglementation thermique btp_maroc
Reglementation thermique btp_marocReglementation thermique btp_maroc
Reglementation thermique btp_maroc

Présentation teep webinar 22 f2VRIER 2022 v2
Présentation teep webinar 22 f2VRIER 2022 v2Présentation teep webinar 22 f2VRIER 2022 v2
Présentation teep webinar 22 f2VRIER 2022 v2

Parc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmarocParc eoliendessalementtantanmaroc
Parc eoliendessalementtantanmaroc

Cahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieCahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrie

Webinar : des bâtiments industriels et tertiaires durables
Webinar : des bâtiments industriels et tertiaires durables Webinar : des bâtiments industriels et tertiaires durables
Webinar : des bâtiments industriels et tertiaires durables

Impact de la loi NOME - ICEB Café
Impact de la loi NOME - ICEB CaféImpact de la loi NOME - ICEB Café
Impact de la loi NOME - ICEB Café

Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...
Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...
Formation Réseaux de chaleur (Le chauffage urbain, ERENA) - CVRH de Nantes - ...

Engie : Les essentiels CEE
Engie : Les essentiels CEE Engie : Les essentiels CEE
Engie : Les essentiels CEE

Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...
Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...
Atelier Commerce et lumière : présentation d'Alexandre Goetz, conseiller d'en...


Dernier

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96


Dernier (8)

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...


Audit Energétique

  • 1. Audit Energétique d’ELFOULADH (2009) Direction Technique Service Énergie
  • 2. Plan de la présentation Direction Technique Service Énergie 1. Aperçu sur l’Audit Energétique 1-1- Définition et objectif 1-2-Réglementation (ANME) 1-3-Différentes phases 1-4-Subventions 2. Chronique de l’Audit Energétique d’ELFOULADH 3. Rapport d’Audit Approfondi 4. Plans d’actions 4-1-Audit électrique 4-2-Audit thermique
  • 3. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Définition : (Article 4 de la loi 2004-72)  Etude permettant d’établir l’inventaire des mesures d’économie d’énergie  La réalisation de recherches, d’études et de contrôles  Evaluer le niveau de performance énergétique de l’établissement, analyser les causes des insuffisances et proposer les actions correctives
  • 4. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Réglementation : (Article 2 du décret 2004-2144) L’audit énergétique est obligatoire et périodique pour tous les établissements ayant les critères d’assujettissement suivants: - Industrie > 1 000 tep - Transport > 500 tep - Tertiaire > 500 tep (Article 4 du décret 2004-2144) : Fréquence : 5 ans e
  • 5. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Réglementation : (Article 26 de la loi N° 2009-7) Est puni d’une amende de 20 000 à 50 000 DT quiconque n’a pas réalisé l’AE obligatoire
  • 6. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Parties prenantes de l’Audit énergétique : * Agence Nationale pour la Maîtrise de l’Energie (ANME) * Etablissement assujetti (ELFOULADH) * Bureaux d’Audit (TECI et CRA2E) Correspondances entre l’ANME et l’établissement - Courrier de contact avec l’établissement (par l’ANME) - Liste des auditeurs agréés (bureaux d’audit) - Préparation d’une convention entre l’auditeur et l’établissement : à faire approuver par l’ANME - Obligation pour l’auditeur de se conformer aux termes de référence
  • 7. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Phases de l’Audit énergétique : * Audit énergétique préliminaire * Audit énergétique approfondi * Rapport d’audit énergétique * Plan d’actions (contrat programme)
  • 8. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Audit énergétique préliminaire: • Premiers contacts entre les parties prenantes • Définir les éléments de production de l’établissement donnant lieu à une consommation d’énergie • Recenser les moyens de comptage existants • Collecte des données de consommation et de production • Identifier des mesures les plus évidentes à prendre sur les équipements (repérer les premières actions) • Elaborer le rapport d’audit préliminaire avec quelques propositions d’actions
  • 9. Aperçu sur L’Audit Energétique Audit énergétique Préliminaire : Collecte des données de base d’étude Planification de la première visite et demande de confirmation de l’établissement assujetti Visite préliminaire 1ère campagne de mesures Etablissement du rapport d’audit préliminaire Vérification et validation du rapport d’audit préliminaire Transmission du rapport à l’établissement assujetti Direction Technique Service Énergie
  • 10. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Audit énergétique approfondi : * Situation détaillée de l’usine sur les données et conditions de consommation et de fonctionnement des équipements * Recueil des données de consommation et de production * Identifier les mesures les plus évidentes sur les équipements pour repérer les premières actions
  • 11. Aperçu sur L’Audit Energétique Audit énergétique approfondi : 2ème campagne de mesures Elaboration des projets d’économie d’énergie Elaboration du rapport final Vérification et validation du rapport Transmission du rapport à l’établissement assujetti Réunion Bureau d’études/établissement/ ANME Direction Technique Service Énergie
  • 12. Aperçu sur L’Audit Energétique Rapport d’Audit énergétique - Bilan énergétique des ateliers de production - Bilan énergétique détaillé des équipements énergivores - Identification du potentiel d’efficacité énergétique - Identification des actions d’économie d’énergiefiches projets •Actions à réaliser •Économies escomptées •Coût d’investissement estimé •Temps de retour sur investissement Direction Technique Service Énergie
  • 13. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Plan d’actions (Contrat-programme) * Récapitulatif des projets d’économie d’énergie * Fiches projets * Planning de réalisation Le contrat-programme n’est pas obligatoire, mais sa réalisation permet de bénéficier de : * 70% du coût de l’audit énergétique * Aides à l’investissement N.b. : L’audit n’est pas la condition sine qua non pour bénéficier des avantages; une étude ou un diagnostic peuvent être acceptés
  • 14. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Plan d’actions (Contrat- programme) - L’audit conduit à une proposition de programme d’action, qui sera soumise à l’avis d’une commission technique consultative et à l’approbation du ministère chargé de l’énergie - Une fois approuvé, le contrat-programme est signé avec l’ANME et sa réalisation peut alors démarrer - L’aide à l’investissement est octroyée à la réalisation, mais une avance de 50% peut être négociée
  • 15. Aperçu sur L’Audit Energétique AGENCE NATIONALE POUR LA MAITRISE DE L’ENERGIE CONVENTION D'AUDIT Etablissement/Bureau d‘audit AUDIT ENERGETIQUE RAPPORTD'AUDIT ENERGETIQUE PLAN D'ACTIONS D'ECONOMIE D'ENERGIE COMMISSION TECHNIQUE CONSULTATIVE Approbation Etude et Approbation Demande d'aides et avantages Décision ETABLISSEMENT CONTRAT-PROGRAMME Prime spécifique inhérente aux investissements ( Code d'Incitations aux Investissements) : -70% du coût de l'Audit énergétique à engager par l'établissement avec un plafond de 30 000 DT. -20% du montant de l'investissement avec un plafond de 250 000 DT. -Droits de douane minimum et suspension de la TVA : Equipements et matériels importés. -Suspension de la TVA : équipements et matériels acquis localement. -50% d’aides aux projets de démonstration avec un plafond de 100 000 DT. Objet : Réalisation du programme d'économie d'énergie Suivi et évaluation Direction Technique Service Énergie
  • 16. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Subventions (Primes, Aide à l’Investissement) Décret N°2009-362 du 9/02/2009 modifiant le décret N° 2005-2234 du 22/08/2005 - 70% du coût de l’audit énergétique (plafond de 30.000 DT) - 50% du coût global des projets de démonstration (plafond de 100.000 DT) - 70% du coût des investissements immatériels (plafond de 70.000 DT) - 20% du coût des investissements matériels (plafond de 250.000 DT)
  • 17. Aperçu sur L’Audit Energétique Direction Technique Service Énergie Surprime PEEI (Projet d’Efficacité Energétique dans le secteur Industriel) * Le PEEI peut octroyer une surprime de 10% avec un plafond de 100.000 USD pour les investissements matériels : - Supérieurs à 50.000 USD - Temps de retour ≤ 3 ans * PEEI : en cas de recours à une ESCObénéfice d’une prise en charge d’une garantie de 75% sur les prêts bancaires avec un plafond de 200.000 USD
  • 18. Chronique de l’Audit Energétique Direction Technique Service Énergie Historique 1-Mission SOLMER 1983-1984 Résultat : Rapport avec 11 projets d’Economie d’Energie 2-Mission INGENER (bureau Espagnol) – 1995 * Audit énergétique approfondi (dans le cadre du programme de coopération pour l’utilisation rationnelle de l’Energie ) * Résultat : Contrat Programme 1997 avec 8 projets d’économie d’Energie
  • 19. Chronique de l’Audit Energétique Direction Technique Service Énergie Audit Energétique -1- Courrier de rappel de l’ANER (ANME) (29/09/2004)  Copie de la loi N°2004-72 du 02 Août 2004  Audit Energétique obligatoire  Liste des auditeurs agréés (bureaux d’audit) -2- Choix du bureau d’Audit (03/02/2006)  Elaboration d’un cahier des charges  Consultation, dépouillement et placement de la commande
  • 20. Chronique de l’Audit Energétique Direction Technique Service Énergie Audit Energétique -3- Convention d’audit entre les bureaux d’études et ELFOULADH  Préparation des conventions d’audit thermique avec TECI et d’audit électrique avec CRA2E  Approbation des deux conventions par l’ANME  Enregistrement des deux conventions (Février 2007) -4- Réalisation de l’audit énergétique préliminaire  Premier contact avec les auditeurs TECI et CRA2E  Préparation des données nécessaires (équipements, consommations,…)  Analyse des données et élaboration des rapports d’audits  Approbation des rapports par l’ANME (mai 2009)
  • 21. Chronique de l’Audit Energétique Direction Technique Service Énergie Audit Energétique -5- Réalisation de l’audit énergétique approfondi * Campagne de mesures électriques et thermiques (Tension, courant, puissance, énergie, vitesse, pression, température,…) * Elaboration des rapports d’Audits approfondis * Diffusion des rapports aux entités concernées  Rapport d’audit thermique (décembre 2009)  Rapport d’audit électrique (Février 2010)
  • 22. Chronique de l’Audit Energétique Direction Technique Service Énergie Audit Energétique -5- Réalisation de l’audit énergétique approfondi (suite) * Approbation interne des rapports d’audits électrique et thermique * Envoi des rapports à l’ANME pour approbation (Juillet 2010) * Réunion ELFOULADH, TECI, CRA2E et ANME pour arrêter la liste des projets d’économie d’énergie (à tenir en octobre 2010)
  • 23. Rapport d’Audit Approfondi Direction Technique Service Énergie Contenu du rapport • Description de l'établissement, de ses principales caractéristiques en matière d'utilisation de l'énergie, de sa consommation prévisionnelle d'énergie et justificatifs du choix des équipements et matériels visant l'économie d'énergie ; • Evaluation du niveau de performance énergétique des installations de l'établissement par comparaison principalement au niveau atteint dans des établissements similaires particulièrement performants ; • Evaluation du système d'organisation mis en place pour contrôler, suivre et gérer l'utilisation de l'énergie ; • Des recommandations en vue d'améliorer le niveau de performance énergétique des installations de l'établissement et une évaluation économique des actions proposées ; • Evaluation d'un programme d'action visant à améliorer l'utilisation de l'énergie et à développer le recours aux énergies de substitution.
  • 24. Rapport d’Audit Approfondi Direction Technique Service Énergie Niveau I : Bilan énergétique global de l’usine • Définition du bilan énergétique annuel global • Calcul des ratios énergétiques pour les produits fabriqués • Analyse des consommations énergétiques rapportées à la production. • Analyse du système de gestion de l'énergie et l'organisation de la maintenance au niveau de l’usine.
  • 25. Rapport d’Audit Approfondi Direction Technique Service Énergie Niveau II: Bilan énergétique par atelier de production • les bilans matières et énergétiques des différents ateliers de fabrication • Aciérie • Laminoirs • Tréfilerie • Structures Métalliques • Autres (centrale à oxygène, sous-stations électrique, fluides, etc ...) • les consommations spécifiques par atelier de production.
  • 26. Rapport d’Audit Approfondi Direction Technique Service Énergie Niveau III: Bilan énergétique des équipements énergivores • Analyse énergétique des équipements énergivores et des bilans matières et énergétiques en se basant sur les mesures relevées par les auditeurs pendant les jours d’audit. •Les bilans énergétiques élaborés ont permis de statuer sur les performances énergétiques de l’équipement audité avec définition des ratios énergétiques et leur comparaison par rapport aux ratios de référence. • Identification du potentiel d’économie d’énergie (projets d’économie d’énergie).
  • 27. Plan d’Actions Direction Technique Service Énergie Audit Electrique 1. Mise en place d’un système de gestion de l’énergie 2. Optimisation de la consommation de l’éclairage 3. Optimisation du rendement des circuits d’air comprimé 4. Mise en place de variateurs de vitesse 5. Compensation de l’énergie réactive 6. Assistance technique pour la mise en place des actions d’économie d’énergie
  • 28. Plan d’Actions Audit Electrique Désignation Economie Invest. en DT T.R.B. TEP/an DT/an 1 Mise en place d’un système de gestion de l’énergie 137,4 42 531 170 000 4 ans 2 Optimisation de la consommation de l’éclairage 125,6 41 880 115 000 2 ans et 9 mois 3 Mise en place de variateurs de vitesse 598 199 316 240 000 1 an et 2 mois 4 Optimisation du rendement des circuits d’air comprimé 53,8 17 938 36 000 2 ans 5 Compensation de l’énergie réactive - 51 463 26 250 1 an et 8 mois 6 Assistance technique pour la mise en place des actions d’économie d’énergie - - 16 000 TOTAL 918 351 837 603 250 1 an et 9 mois Direction Technique Service Énergie
  • 29. Audit Electrique Fiche Projet N° 1 1- Désignation: Mise en place d’un système de gestion de l’énergie 2- Description: •Constitution d’une source de données fiables •Mise au point d’un système d’analyse efficace •Remise en état des compteurs 3- Economies escomptées: •En TEP : 137,4 TEP/an •En DT : 42 531 DT/an (estimé à 0.5% de la facture énergétique globale) 4- Investissement: •100 compteurs divisionnaires d’électricité = 120 000 DT •Une centrale d’acquisition = 25 000 DT •Logiciel de gestion de l’énergie = 25 000 DT Total = 170 000 DT 5- Temps de Retour Brut : 4 ans 6- Equipe Projet: Service Energie 7 – Planning de réalisation: Inscrit PI 2011 Direction Technique Service Énergie
  • 30. Audit Electrique Fiche Projet N° 2 1- Désignation: Optimisation de la consommation de l’éclairage 2- Description: •Substitution des lampes HPL par des lampes SHP •Mise en place des variateurs régulateurs de tension 3- Economies escomptées: •En TEP : 125 TEP/an •En DT : 41 879 DT/an 4- Investissement: •Un variateur régulateur de tension = 10 000 DT •Remplacement des lampes et optimisation du réseau = 90 000 DT •500 ballasts électroniques (30 DT/pièce) = 15 000 DT Total = 115 000 DT 5- Temps de Retour Brut: 2 ans et 9 mois 6- Equipe Projet: - Responsable Maintenance Commune - Responsables secteurs 7 – Planning de réalisation : Direction Technique Service Énergie
  • 31. Audit Electrique Fiche Projet N° 3 1- Désignation: Mise en place de variateurs de vitesse 2- Description: Installation de deux variateurs de vitesse sur chaque ventilateur d’extraction des fumées des deux fours électriques 3- Economies escomptées: •En TEP : 597,7 TEP/an •En DT : 199 316 DT/an 4- Investissement: •Deux variateurs de vitesse = 200 000 DT •Accessoires et mise en place = 40 000 DT Total = 240 000 DT 5- Temps de Retour Brut: 1 an et 2 mois 6- Equipe Projet: - Responsable Maintenance Aciérie - Responsables Service Energie 7 – Planning de réalisation: Inscrit PI 2011 Direction Technique Service Énergie
  • 32. Audit Electrique Fiche Projet N° 4 1- Désignation: Optimisation du rendement des circuits d’air comprimé 2- Description: • Moduler la production d’air comprimé lors des périodes d’arrêt • Abaisser la pression du réseau au strict nécessaire • Installer des électrovannes sur les machines de production • Boucler le réseau 3- Economies escomptées: •En TEP : 53,8 TEP/an •En DT : 17 938 DT/an 4- Investissement: •réaménagement du réseau et acquisition d’un détecteur ultrason = 30 000 DT •Acquisition et installation d’un séquenceur Pour la marche des compresseurs = 6 000 DT Total = 36 000 DT 5- Temps de Retour Brut: 2 ans 6- Equipe Projet: - Responsable service fluide - Responsables secteurs 7 – Planning de réalisation: Direction Technique Service Énergie
  • 33. Audit Electrique Fiche Projet N° 5 1- Désignation: Compensation de l’énergie réactive 2- Description: Installation des batteries de condensateurs au niveau des TGBT des postes de transformation pour compenser l’énergie réactive consommée par les récepteurs. Scénario 1 Scénario 2 Etat Actuel Cos  = 0,77 Etat projeté Cos  = 0,80 Cos  = 0,98 Gain Total (en DT) 51 462 362 000 Investissement (en DT) 26 250 (350 kvar) 500 000 (7000 kvar) Temps de retour Brut 6 mois 1 an et 5 mois 6- Equipe Projet: - Responsable Service Energie 7 – Planning de réalisation: Scénario 1 en cours (2010) Direction Technique Service Énergie
  • 34. Audit Electrique Fiche Projet N° 6 1- Désignation: Assistance Technique et Formation 2- Description: Mise à disposition d’ experts confirmés pour les études et l’assistance à la réalisation des actions identifiées. 3- Investissement: •Expert électricien / Régulation = 16 000 DT Direction Technique Service Énergie
  • 35. Plan d’Actions 1. Mise en place d’un système de gestion de l’énergie 2. Introduction de la découpe au laser des billettes 3. Transfert direct des billettes chaudes vers les fours poussants 4. Récupération thermique à partir des fumées des fours poussants pour le préchauffage de l’air primaire 5. Défournement latéral des billettes au niveau des fours poussants 6. Réhabilitation du four à chaux et préchauffage de l’air primaire 7. Valorisation de l’énergie fatale des exhaures en électricité 8. Assistance technique pour la mise en place des projets d’économie d’énergie Audit Thermique Direction Technique Service Énergie
  • 36. Plan d’Actions Désignation Economie Invest. en DT T.R.B TEP/an DT/an 1 Mise en place d’un système de gestion de l’énergie 105,8 47 700 110 000 2 ans et 4 mois Audit Thermique 2 Réhabilitation du four à chaux 39,8 34 400 45 000 1 ans et 4 mois 3 Découpage au laser des billettes 851 1 696 700 3 000 000 1 an et 9 mois 4 Préchauffage de l’air primaire des 2 fours poussants 1 722 565 200 1 900 000 3 ans et 4 mois 5 Défournement latéral des billettes au niveau des fours poussants 1 817 609 000 3 000 000 5 ans 6 Transfert direct des billettes vers les fours poussants 773 254 000 500 000 2 ans 7 Valorisation de l’énergie fatale 990 325 000 1 300 000 4 ans 8 Assistance technique (mise en place des actions EE) 350 000 TOTAL 6 299 3 532 000 8 305 000 1 an et 7 mois Direction Technique Service Énergie
  • 37. Audit Thermique Fiche Projet N° 1 1- Désignation: Mise en place d’un système de gestion de l’énergie 2- Description: •Constitution d’une source de données fiable •Coordination entre les différents services intervenants 3- Economies escomptées: •En TEP : 105,8 TEP/an •En DT : 47 700 DT/an (estimé à 1% de la facture énergétique globale) 4- Investissement: •8 compteurs divisionnaires de GPL (PTZ) = 56 000 DT •4 compteurs de fuel = 32 000 DT •Logiciel de gestion de l’énergie thermique = 8 000 DT •Lot de câbles des connexion des compteurs = 14 000 DT Total = 110 000 DT 5- Temps de Retour Brut: 2 ans et 4 mois 6- Equipe Projet: - Responsable Service Fluide - Responsable Mesure et régulation - Responsable Secteur 7 – Planning de réalisation: Direction Technique Service Énergie
  • 38. Audit Thermique Fiche Projet N° 2 1- Désignation : Réhabilitation du four à chaux 2- Description : Préchauffage de l’air primaire moyennant l’énergie fatale au niveau de l’exhaure 3- Economies escomptées : •En TEP : 39,8 TEP/an •En DT : 34 400 DT/an 4- Investissement : •Gaine de récupération & clapet de dérivation = 7 500 DT •Echangeur indirect fumées/Air primaire = 15 000 DT •Ventilateur de tirage vers le brûleur = 7 000 DT •Réparation du briquetage défaillant = 15 500 DT Total = 45 000 DT 5- Temps de Retour Brut : 1 an et 4 mois 6- Equipe Projet: - Responsable Exploitation four à chaux - Responsable Maintenance Aciérie 7 – Planning de réalisation: Direction Technique Service Énergie
  • 39. Audit Thermique Fiche Projet N° 3 1- Désignation : Découpage au LASER des billettes 2- Description : Remplacement de la technique actuelle utilisant du propane et de l’oxygène et causant une perte métal, par le découpage au laser 3- Economies escomptées : •En TEP : 851 TEP/an •En DT : 2 985 840 DT/an 4- Investissement : •4 stations de découpe au laser = 2 800 000 DT •Adaptation du soft de régulation = 200 000 DT Total = 3 000 000 DT 5- Temps de Retour Brut : 1 an et 9 mois 6- Equipe Projet : - Responsable Maintenance Aciérie - Responsable Exploitation CC 7 – Planning de réalisation : Direction Technique Service Énergie
  • 40. Audit Thermique Fiche Projet N° 4 1- Désignation : Préchauffage de l’air primaire au niveau des fours poussants 2- Description : Préchauffage de l’air primaire servant à la combustion du fuel lourd N°2 à partir des fumées de l’exhaure 3- Economies escomptées : •En TEP : 1 722 TEP/an •En DT : 565 200 DT/an 4- Investissement : •Récupérateur de chaleur garni en réfractaire = 1 200 000 DT •Régulation des tirages = 200 000 DT •Travaux de montage = 400 000 DT Total = 1 900 000 DT 5- Temps de Retour Brut : 3 ans et 4 mois 6- Equipe Projet: - Responsable Exploitation laminoir - Responsable Maintenance laminoir 7 – Planning de réalisation : Direction Technique Service Énergie
  • 41. Audit Thermique Fiche Projet N° 5 1- Désignation : Défournement latéral des billettes au niveau des fours poussants 2- Description : Défourner latéralement les billettes des fours poussants afin de réduire l’énergie dégagée vers l’extérieur à chaque ouverture de la porte actuelle 3- Economies escomptées : •En TEP : 1 817 TEP/an •En DT : 609 000 DT/an 4- Investissement : Total : 3 000 000 DT 5- Temps de Retour Brut : 5 ans 6- Equipe Projet : - Responsable Exploitation laminoir - Responsable Maintenance laminoir 7 – Planning de réalisation : Direction Technique Service Énergie
  • 42. Audit Thermique Fiche Projet N° 6 1- Désignation: Transfert direct des billettes vers les fours poussant 2- Description: Exploitation de l’énergie contenue dans les billettes chaudes de la coulée continue en les enfournant directement aux fours poussant 3- Economies escomptées : •En TEP : 790 TEP/an •En DT : 254 000 DT/an 4- Investissement : • Equipement nécessaire pour l’enfournement direct = 450 000 DT •Travaux de montage = 50 000 DT Total = 500 000 DT 5- Temps de Retour Brut : 2 ans 6- Equipe Projet: - Responsable Exploitation laminoir - Responsable Maintenance laminoir - Responsable Exploitation CC - Responsable Maintenance Aciérie 7 – Planning de réalisation: Direction Technique Service Énergie
  • 43. Audit Thermique Fiche Projet N° 7 1- Désignation: Valorisation des énergies fatales en électricité 2- Description: Production de l’électricité selon la nouvelle technologie en valorisant l’énergie fatale contenue dans les fumées des fours poussants 3- Economies escomptées: •En TEP : 990 TEP/an •En DT : 325 000 DT/an 4- Investissement: • Equipements de connexion à l’exhaure = 270 000 DT •Station de récupération et conversion en électricité = 750 000 DT* •Equipement de connexion et de régulation sur le réseau électrique = 280 000 DT Total = 1 300 000 DT 5- Temps de Retour Brut : 4 ans 6- Equipe Projet: - Responsable Exploitation laminoir - Responsable Maintenance laminoir 7 – Planning de réalisation : Direction Technique Service Énergie
  • 44. Audit Thermique Fiche Projet N° 8 1- Désignation : Assistance Technique et Formation 2- Description : Mise à disposition d’experts confirmés pour les études et l’assistance à la réalisation des actions identifiées. 3- Investissement : •Etude d’ingénierie = 250 000 DT •Expert thermiciens = 100 000 DT Total = 350 000 DT Direction Technique Service Énergie
