Ce document présente les machines à états et leur utilisation dans la modélisation des systèmes informatiques. Il couvre les concepts d'état, de transitions d'état et les différents types de machines à états, y compris les machines de Mealy et de Moore. Il aborde également la communication asynchrone et synchrone entre ces machines, ainsi que les défis associés à la représentation des canaux de communication.

1. 1
Chapitre 3
Machines à états
w3.uqo.ca/luigi

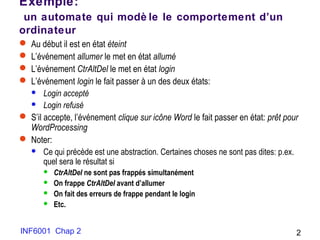

2. INF6001 Chap 2 2
Exemple:
un automate qui modè le le comportement d’un
ordinateur
 Au début il est en état éteint
 L’événement allumer le met en état allumé
 L’événement CtrAltDel le met en état login
 L’événement login le fait passer à un des deux états:
 Login accepté
 Login refusé
 S’il accepte, l’événement clique sur icône Word le fait passer en état: prêt pour
WordProcessing
 Noter:
 Ce qui précède est une abstraction. Certaines choses ne sont pas dites: p.ex.
quel sera le résultat si
 CtrAltDel ne sont pas frappés simultanément
 On frappe CtrAltDel avant d’allumer
 On fait des erreurs de frappe pendant le login
 Etc.

3. INF6001 Chap 2 3
Concept d’é tat
Le concept d’état du système est une abstraction utile
Représente une instantanée (snapshot) du contenu de
la machine à un moment donné
Déterminé par ce qui s’est produit dans la machine
avant
Détermine ce qui peut se produire dans le futur
État:
 global: état de tout le système dans son entièreté
 local: état d’une entité dans le système
Transitions d’état: événements qui causent
changements d’états

4. INF6001 Chap 2 4
Machines à é tats
Comportements possibles de
cette machine:
 Elle peut:
 Envoyer un message 1,
 Puis recevoir un message 3
 Puis envoyer un 4
 Recevoir un 5, etc.
 Ou
 Recevoir un message 2
 Puis recevoir un message 5
 Puis envoyer un message 4 et
retourner à pouvoir recevoir 5,
etc.
L’état 5 est un état ‘final’
! 4
état 1 état 2
état 3 état 4
! 1
? 2
? 3
? 5
état 5
? 2

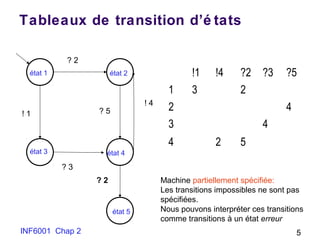

5. INF6001 Chap 2 5
Tableaux de transition d’é tats
état 1 état 2
état 3 état 4
! 1
? 2
? 3
? 5
! 4
!1 !4 ?2 ?3 ?5
1 3 2
2 4
3 4
4 2 5
Machine partiellement spécifiée:
Les transitions impossibles ne sont pas
spécifiées.
Nous pouvons interpréter ces transitions
comme transitions à un état erreur
état 5
? 2

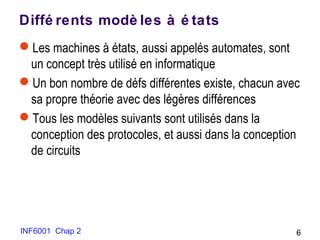

6. INF6001 Chap 2 6
Diffé rents modè les à é tats
Les machines à états, aussi appelés automates, sont
un concept très utilisé en informatique
Un bon nombre de défs différentes existe, chacun avec
sa propre théorie avec des légères différences
Tous les modèles suivants sont utilisés dans la
conception des protocoles, et aussi dans la conception
de circuits

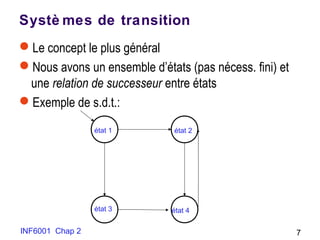

7. INF6001 Chap 2 7
Systè mes de transition
Le concept le plus général
Nous avons un ensemble d’états (pas nécess. fini) et
une relation de successeur entre états
Exemple de s.d.t.:
état 1 état 2
état 3 état 4

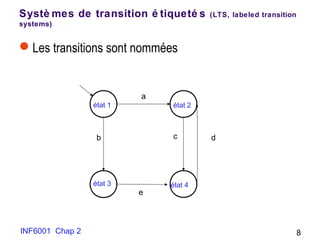

8. INF6001 Chap 2 8
Systè mes de transition é tiqueté s (LTS, labeled transition
systems)
Les transitions sont nommées
état 1 état 2
état 3 état 4
a
b c d
e

9. INF6001 Chap 2 9
Utilisation des é tiquettes
Nous pouvons donner une signification aux étiquettes,
p.ex.
 ?x Veut dire une entrée (input) d’une valeur x
 !y Veut dire une sortie (output) d’une valeur y
état 1 état 2
état 3 état 4
! 1
? 2
? 5
! 4

10. INF6001 Chap 2 10

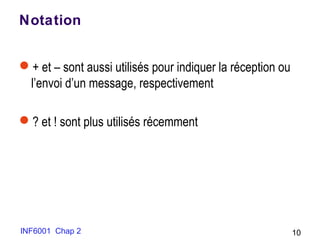

Notation
+ et – sont aussi utilisés pour indiquer la réception ou
l’envoi d’un message, respectivement
? et ! sont plus utilisés récemment

11. INF6001 Chap 2 11

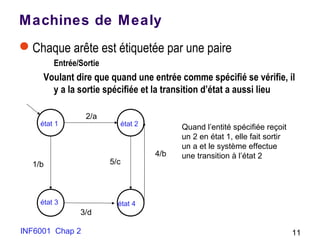

Machines de Mealy
Chaque arête est étiquetée par une paire
Entrée/Sortie
Voulant dire que quand une entrée comme spécifié se vérifie, il
y a la sortie spécifiée et la transition d’état a aussi lieu
état 1 état 2
état 3 état 4
1/b
2/a
3/d
5/c
4/b
Quand l’entité spécifiée reçoit
un 2 en état 1, elle fait sortir
un a et le système effectue
une transition à l’état 2

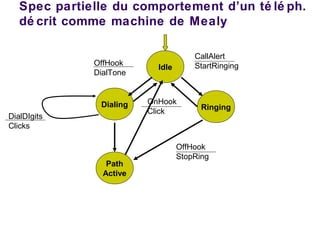

12. Spec partielle du comportement d’un té lé ph.
dé crit comme machine de Mealy
Idle
Dialing
OffHook
DialTone
Path
Active
DialDIgits
Clicks
Ringing
OnHook
Click
CallAlert
StartRinging
OffHook
StopRing

13. INF6001 Chap 2 13
Le service TCP dé crit comme machine de
Mealy
http://www.ssfnet.org/Exchange/tcp/tcpTutorialNotes.html
Quelques états n’ont
pas de sortie

14. INF6001 Chap 2 15
Ceci est une application du concept de:
Établissement en trois étapes: Three-way handshake
 Client: Je suis prêt à envoyer (SYN)
 Serveur: D’accord (SYN+ACK)
 Client: Allons-y donc (ACK)
 Le client et le serveur peuvent alors commencer à transférer
des données
Invitation
Acceptation (ou non)
Confirmation

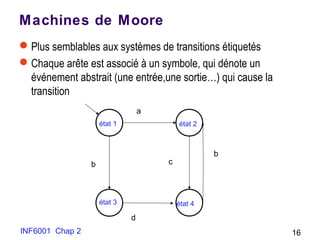

15. INF6001 Chap 2 16
Machines de Moore
Plus semblables aux systèmes de transitions étiquetés
Chaque arête est associé à un symbole, qui dénote un
événement abstrait (une entrée,une sortie…) qui cause la
transition
état 1 état 2
état 3 état 4
b
a
d
c
b

16. INF6001 Chap 2 17
T-ConReq
T-ConConf
T-ConInd
T-ConResp
A B
Connexion avec Succès AB
T-ConReq
T-DiscInd
T-ConInd
T-DiscReq
A B
Connexion refusée par B
A B
Tentative de
connexion de A
refusée
par le fourniss. de service
T-ConReq
T-DiscInd
T-DatReq
T-DatInd
A B
Transfert Données
AB
T-DiscReq
T-DiscInd
A B
A décide de
déconnecter
T-DiscReq
T-DiscReq
A B
Les deux décident
de déconnecter
(collision)
T-DiscInd
T-DiscInd
A B
Service de la couche transport,
Cas d’usage

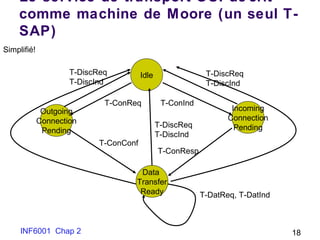

17. INF6001 Chap 2 18
Le service de transport OSI dé crit
comme machine de Moore (un seul T-
SAP)
Idle
Incoming
Connection
Pending
Outgoing
Connection
Pending
Data
Transfer
Ready
T-DiscReq
T-DiscInd
T-DiscReq
T-DiscInd
T-ConReq T-ConInd
T-DiscReq
T-DiscInd
T-ConConf
T-ConResp
T-DatReq, T-DatInd
Simplifié!

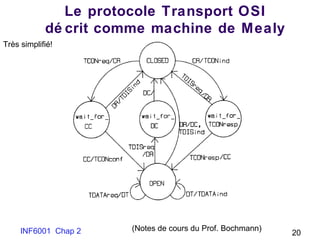

18. Le protocole Transport OSI
dé crit comme machine de Mealy
INF6001 Chap 2 20
(Notes de cours du Prof. Bochmann)
Très simplifié!

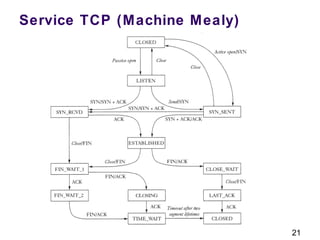

19. 21
Service TCP (Machine Mealy)

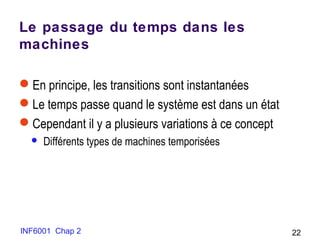

20. INF6001 Chap 2 22
Le passage du temps dans les
machines
En principe, les transitions sont instantanées
Le temps passe quand le système est dans un état
Cependant il y a plusieurs variations à ce concept
 Différents types de machines temporisées

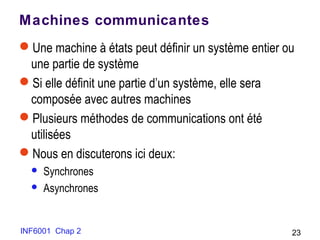

21. INF6001 Chap 2 23
Machines communicantes
Une machine à états peut définir un système entier ou
une partie de système
Si elle définit une partie d’un système, elle sera
composée avec autres machines
Plusieurs méthodes de communications ont été
utilisées
Nous en discuterons ici deux:
 Synchrones
 Asynchrones

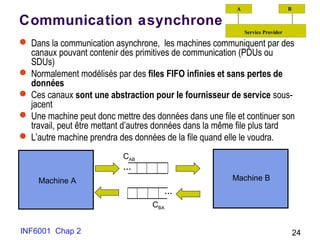

22. INF6001 Chap 2 24
Communication asynchrone
 Dans la communication asynchrone, les machines communiquent par des
canaux pouvant contenir des primitives de communication (PDUs ou
SDUs)
 Normalement modélisés par des files FIFO infinies et sans pertes de
données
 Ces canaux sont une abstraction pour le fournisseur de service sous-
jacent
 Une machine peut donc mettre des données dans une file et continuer son
travail, peut être mettant d’autres données dans la même file plus tard
 L’autre machine prendra des données de la file quand elle le voudra.
…
…
CAB
CBA
Machine A Machine B
A B
Service Provider

23. INF6001 Chap 2 25
Modè les de machines à é tats finis
communicantes asynchrones
(appelé s aussi CSM ou CFSM, Communicating Finite-state Machines)
Machines à états finis communicantes à moyen de files
d’attentes
P.Ex un client et serveur.
1 requête d’accès
2 permission d’accès
3 refus d’accès
4 terminaison d’accès
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
?4

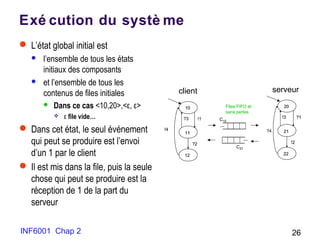

24. INF6001 Chap 2 26
Exé cution du systè me
 L’état global initial est
 l’ensemble de tous les états
initiaux des composants
 et l’ensemble de tous les
contenus de files initiales
 Dans ce cas <10,20>,<ε, ε>
 ε file vide…
 Dans cet état, le seul événement
qui peut se produire est l’envoi
d’un 1 par le client
 Il est mis dans la file, puis la seule
chose qui peut se produire est la
réception de 1 de la part du
serveur
client serveur
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
……
……
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
?4

25. INF6001 Chap 2 27
Construction de la machine globale du
systè me
 Chaque état global du système spécifie:
 L’état des deux machines communicantes
 Le contenu des deux files
 Par exemple, au début les deux machines sont dans leur état initial
 Le seul premier événement possible est que le client met 1 dans la file et passe à l’état
suivant, tandis que la deuxième machine reste sur son état
 Le serveur peut puis recevoir
 Après ça, le serveur peut envoyer
 un 3, ce qui change l’état global à <11,20>, avec un 3 dans la file de sortie du serveur
 ou un 2, ce qui change l’état global à <11,22>, avec un 2 dans la file de sortie du serveur
 Etc.
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
……
……
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
C12
C21
?4

26. Transitions possibles à l’é tat initial?
INF6001 Chap 2 28
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
?4
Transitions possibles à l’état initial?

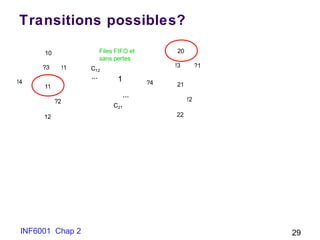

27. Transitions possibles?
INF6001 Chap 2 29
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
?4
1

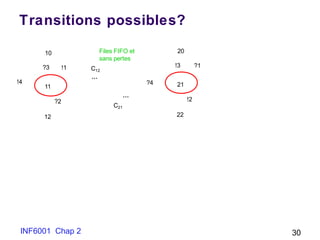

28. Transitions possibles?
INF6001 Chap 2 30
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
?4

29. Retrouver un é tat pré cé dent
INF6001 Chap 2 31
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
?4
Après la trace: !1, ?1, !3 nous nous retrouvons à l’état global suivant:
3
La seule transition possible nous ramène à un état déjà vu.

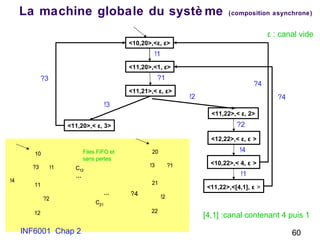

30. INF6001 Chap 2 32
La machine globale du systè me (composition
asynchrone)
<10,20>,<ε, ε>
<11,20>,<1, ε>
<11,21>,< ε, ε>
<11,20>,< ε, 3>
<11,22>,< ε, 2>
<12,22>,< ε, ε >
<10,22>,< 4, ε >
<11,22>,<[4,1], ε >
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
……
……
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
C12
C21
!1
?1
!3
!2
?2
!4
!1
?4
?4
ε : canal vide
[4,1] :canal contenant 4 puis 1
?4
?3

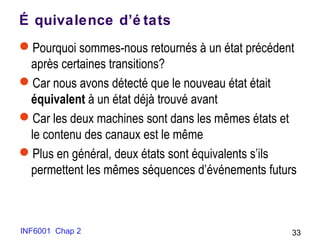

31. INF6001 Chap 2 33
É quivalence d’é tats
Pourquoi sommes-nous retournés à un état précédent
après certaines transitions?
Car nous avons détecté que le nouveau état était
équivalent à un état déjà trouvé avant
Car les deux machines sont dans les mêmes états et
le contenu des canaux est le même
Plus en général, deux états sont équivalents s’ils
permettent les mêmes séquences d’événements futurs

32. INF6001 Chap 2 34
Machines globales finies et infinies
On voit que C12 n’aura jamais plus de 2 messages et
C21 jamais plus d’1
Nous avons ici une machine globale qui est finie
 La machine globale d’un système n’est pas nécessairement
finie
 Nous pouvons avoir un nombre infini d’états si les files
peuvent grandir à longueurs arbitrairement grandes
 Le fait qu’une file puisse être infinie est une caractéristique à
prendre en considération (nous verrons…)

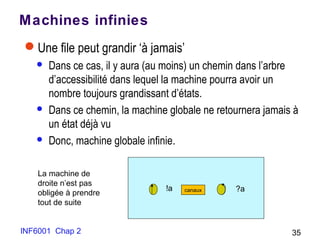

33. INF6001 Chap 2 35INF6001 Chap 2
Machines infinies
Une file peut grandir ‘à jamais’
 Dans ce cas, il y aura (au moins) un chemin dans l’arbre
d’accessibilité dans lequel la machine pourra avoir un
nombre toujours grandissant d’états.
 Dans ce chemin, la machine globale ne retournera jamais à
un état déjà vu
 Donc, machine globale infinie.
!a ?a
La machine de
droite n’est pas
obligée à prendre
tout de suite
canaux

34. INF6001 Chap 2 36

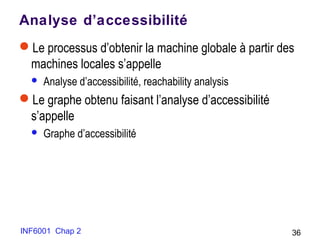

Analyse d’accessibilité
Le processus d’obtenir la machine globale à partir des
machines locales s’appelle
 Analyse d’accessibilité, reachability analysis
Le graphe obtenu faisant l’analyse d’accessibilité
s’appelle
 Graphe d’accessibilité

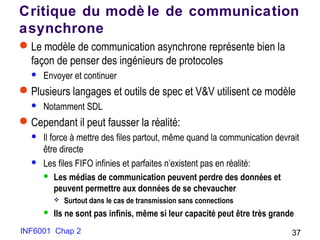

35. INF6001 Chap 2 37
Critique du modè le de communication
asynchrone
Le modèle de communication asynchrone représente bien la
façon de penser des ingénieurs de protocoles
 Envoyer et continuer
Plusieurs langages et outils de spec et V&V utilisent ce modèle
 Notamment SDL
Cependant il peut fausser la réalité:
 Il force à mettre des files partout, même quand la communication devrait
être directe
 Les files FIFO infinies et parfaites n’existent pas en réalité:
 Les médias de communication peuvent perdre des données et
peuvent permettre aux données de se chevaucher
 Surtout dans le cas de transmission sans connections
 Ils ne sont pas infinis, même si leur capacité peut être très grande

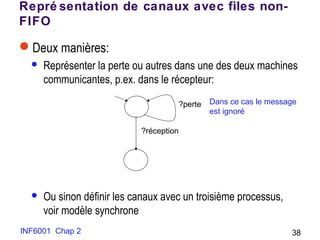

36. INF6001 Chap 2 38
Repré sentation de canaux avec files non-
FIFO
Deux manières:
 Représenter la perte ou autres dans une des deux machines
communicantes, p.ex. dans le récepteur:
 Ou sinon définir les canaux avec un troisième processus,
voir modèle synchrone
?perte
?réception
Dans ce cas le message
est ignoré

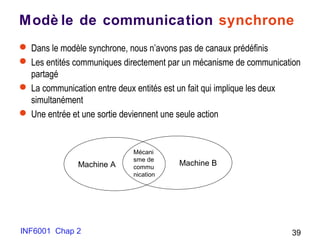

37. INF6001 Chap 2 39
Modè le de communication synchrone
 Dans le modèle synchrone, nous n’avons pas de canaux prédéfinis
 Les entités communiques directement par un mécanisme de communication
partagé
 La communication entre deux entités est un fait qui implique les deux
simultanément
 Une entrée et une sortie deviennent une seule action
Mécani
sme de
commu
nication
Machine A Machine B

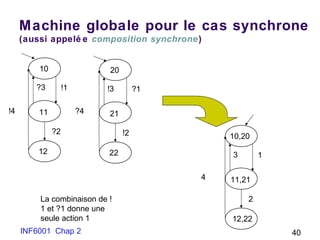

38. INF6001 Chap 2 40
Machine globale pour le cas synchrone
(aussi appelé e composition synchrone)
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
?4
La combinaison de !
1 et ?1 donne une
seule action 1
13
2
10,20
11,21
12,22
4

39. INF6001 Chap 2 41

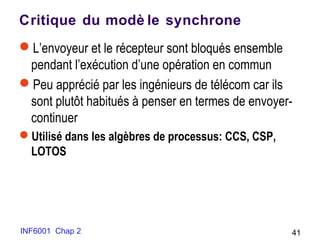

Critique du modè le synchrone
L’envoyeur et le récepteur sont bloqués ensemble
pendant l’exécution d’une opération en commun
Peu apprécié par les ingénieurs de télécom car ils
sont plutôt habitués à penser en termes de envoyer-
continuer
Utilisé dans les algèbres de processus: CCS, CSP,
LOTOS

40. INF6001 Chap 2 42

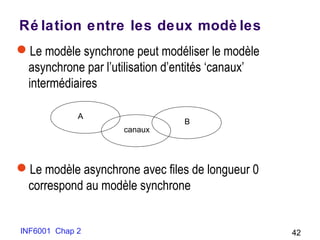

Ré lation entre les deux modè les
Le modèle synchrone peut modéliser le modèle
asynchrone par l’utilisation d’entités ‘canaux’
intermédiaires
Le modèle asynchrone avec files de longueur 0
correspond au modèle synchrone
canaux
A
B

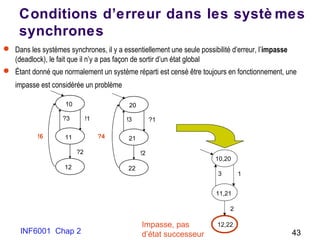

41. INF6001 Chap 2 43
Conditions d’erreur dans les systè mes
synchrones
 Dans les systèmes synchrones, il y a essentiellement une seule possibilité d’erreur, l’impasse
(deadlock), le fait que il n’y a pas façon de sortir d’un état global
 Étant donné que normalement un système réparti est censé être toujours en fonctionnement, une
impasse est considérée un problème
!1?3
?2
!6
10
11
12
?1!3
!2
20
21
22
?4
13
2
10,20
11,21
12,22Impasse, pas
d’état successeur

42. INF6001 Chap 2 44
Conditions d’erreur dans les systè mes
asynchrones
Dans le cas asynch, il y a plusieurs cas d’erreur
 Impasse = deadlock: un état accessible dans lequel tous les
canaux sont vides et aucun processus ne peut envoyer
 Réception non spécifiée: il y a un message au début d’un
canal qui ne peut pas être reçu car il n’y a pas de transition
appropriée (spec incomplète)
 Réception non-spécifiée bloquante: il y a une réception non
spécifiée et à cause de ça le système se trouve en impasse
 Transitions non-exécutables: pas une erreur bloquante, mais
pourrait être un symptome d’un problème de conception
 Etats non-exécutables: pas une erreur bloquante, mais
pourrait être un symptome d’un problème de conception

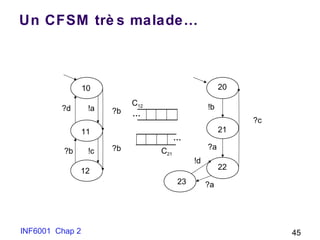

43. INF6001 Chap 2 45
Un CFSM trè s malade…
!a?d
10
11
12
?b !c
?b
?b
…
…
C12
C21
20
21
22
23
?c
!b
?a
!d
?a

44. INF6001 Chap 2 46
Arbre d’accessibilité partiel
<10,20>,< ε, ε >
<11,20>,<a, ε> <10,21>,< ε,b>
<12,20>,<ac,ε> <11,21>,<a, b> <11,21>,< ε, ε >
<12,21>,<a, ε > <12,21>,< c, ε >
<12,22>,< ε, ε >
!a !b
etc. etc.
!c !b
?b
?a
?b
!c
Impasse
Canaux vides,
Aucune action possible
Réceptions
non specifiées:
a ne peut pas
être reçu, mais il y
a d’autres actions
possibles
Réception non specifiée
bloquante: c ne peut pas être
reçu et il n’y a pas d’autres
actions possibles
a!

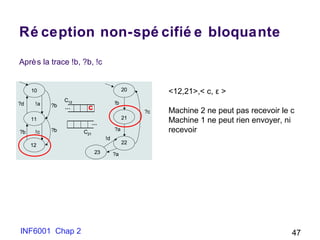

45. Ré ception non-spé cifié e bloquante
Après la trace !b, ?b, !c
INF6001 Chap 2 47
!a?d
10
11
12
?b !c
?b
?b
…
…
C12
C21
20
21
22
23
?c
!b
?a
!d
?a
!a?d
10
11
12
?b !c
?b
?b
……
……
C12
C21
C12
C21
20
21
22
23
?c
!b
?a
!d
?a
<12,21>,< c, ε >
Machine 2 ne peut pas recevoir le c
Machine 1 ne peut rien envoyer, ni
recevoir
c

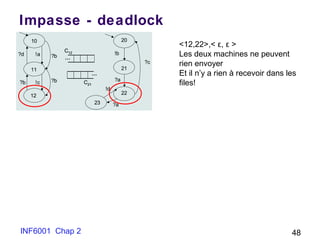

46. Impasse - deadlock
INF6001 Chap 2 48
<12,22>,< ε, ε >
Les deux machines ne peuvent
rien envoyer
Et il n’y a rien à recevoir dans les
files!
!a?d
10
11
12
?b !c
?b
?b
…
…
C12
C21
20
21
22
23
?c
!b
?a
!d
?a
!a?d
10
11
12
?b !c
?b
?b
……
……
C12
C21
C12
C21
20
21
22
23
?c
!b
?a
!d
?a

47. Ré ception non spé cifié e non bloquante
INF6001 Chap 2 49
!a?d
10
11
12
?b !c
?b
?b
…
…
C12
C21
20
21
22
23
?c
!b
?a
!d
?a
!a?d
10
11
12
?b !c
?b
?b
……
……
C12
C21
C12
C21
20
21
22
23
?c
!b
?a
!d
?a
<12,20>,<ac,ε>
La file C12 contient a au début mais
la machine 2 est dans son état 20 et
ne peut pas le recevoir
Ceci ne bloque pas le système car les
deux machines peuvent envoyer des
messages
Possibilité d’erreur, cas à étudier
ac

48. INF6001 Chap 2 50

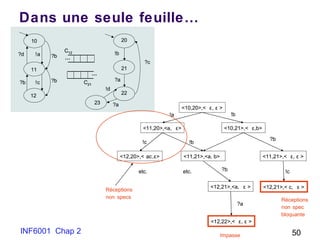

Dans une seule feuille…
<10,20>,< ε, ε >
<11,20>,<a, ε> <10,21>,< ε,b>
<12,20>,< ac,ε> <11,21>,<a, b> <11,21>,< ε, ε >
<12,21>,<a, ε > <12,21>,< c, ε >
<12,22>,< ε, ε >
!a !b
etc. etc.
!c !b
?b
?a
?b
!c
Impasse
Réceptions
non specs
Réceptions
non spec
bloquante
<10,20>,< ε, ε >
<11,20>,<a, ε> <10,21>,< ε,b>
<12,20>,< ac,ε> <11,21>,<a, b> <11,21>,< ε, ε >
<12,21>,<a, ε > <12,21>,< c, ε >
<12,22>,< ε, ε >
!a !b
etc. etc.
!c !b
?b
?a
?b
!c
Impasse
Réceptions
non specs
Réceptions
non spec
bloquante
!a?d
10
11
12
?b !c
?b
?b
…
…
C12
C21
20
21
22
23
?c
!b
?a
!d
?a
!a?d
10
11
12
?b !c
?b
?b
……
……
C12
C21
C12
C21
20
21
22
23
?c
!b
?a
!d
?a

49. INF6001 Chap 2 52
Gé né ralisation au cas de plusieurs
machines
 Jusqu’à présent, nous avons discuté le cas de 2 machines communicantes
 Les mêmes idées peuvent être généralisées au cas de 3, 4, … machines
communicantes
 Tant dans le cas de composition synchrone, que asynchrone
 Et effectivement, tout système de protocoles a besoin d’au moins 4
machines pour pouvoir être exprimé complètement:
Usager A
ProtocoleProtocole
Usager B Les machines pour les
usagers pourraient être
extrêmement simples:
Prendre des données,
les utiliser, prendre,
utiliser…

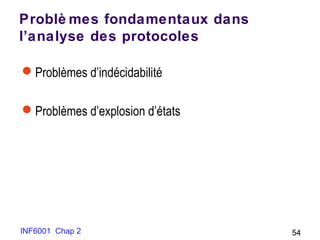

50. INF6001 Chap 2 54
Problè mes fondamentaux dans
l’analyse des protocoles
Problèmes d’indécidabilité
Problèmes d’explosion d’états

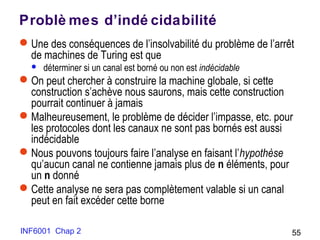

51. INF6001 Chap 2 55
Problè mes d’indé cidabilité
Une des conséquences de l’insolvabilité du problème de l’arrêt
de machines de Turing est que
 déterminer si un canal est borné ou non est indécidable
On peut chercher à construire la machine globale, si cette
construction s’achève nous saurons, mais cette construction
pourrait continuer à jamais
Malheureusement, le problème de décider l’impasse, etc. pour
les protocoles dont les canaux ne sont pas bornés est aussi
indécidable
Nous pouvons toujours faire l’analyse en faisant l’hypothèse
qu’aucun canal ne contienne jamais plus de n éléments, pour
un n donné
Cette analyse ne sera pas complètement valable si un canal
peut en fait excéder cette borne

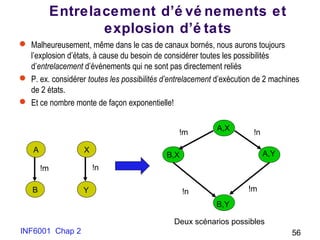

52. INF6001 Chap 2 56
Entrelacement d’é vé nements et
explosion d’é tats
 Malheureusement, même dans le cas de canaux bornés, nous aurons toujours
l’explosion d’états, à cause du besoin de considérer toutes les possibilités
d’entrelacement d’événements qui ne sont pas directement reliés
 P. ex. considérer toutes les possibilités d’entrelacement d’exécution de 2 machines
de 2 états.
 Et ce nombre monte de façon exponentielle!
A
B
X
Y
!m !n
A,X
B,X
B,Y
A,Y
!m
!m
!n
!n
Deux scénarios possibles

53. INF6001 Chap 2 57

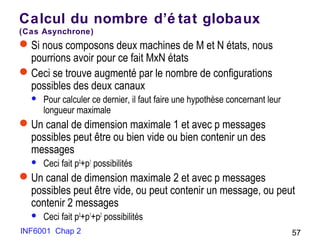

Calcul du nombre d’é tat globaux
(Cas Asynchrone)
Si nous composons deux machines de M et N états, nous
pourrions avoir pour ce fait MxN états
Ceci se trouve augmenté par le nombre de configurations
possibles des deux canaux
 Pour calculer ce dernier, il faut faire une hypothèse concernant leur
longueur maximale
Un canal de dimension maximale 1 et avec p messages
possibles peut être ou bien vide ou bien contenir un des
messages
 Ceci fait p0
+p1
possibilités
Un canal de dimension maximale 2 et avec p messages
possibles peut être vide, ou peut contenir un message, ou peut
contenir 2 messages
 Ceci fait p0
+p1
+p2
possibilités

54. INF6001 Chap 2 58

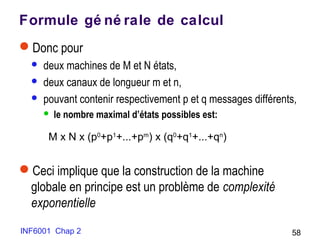

Formule gé né rale de calcul
Donc pour
 deux machines de M et N états,
 deux canaux de longueur m et n,
 pouvant contenir respectivement p et q messages différents,
 le nombre maximal d’états possibles est:
Ceci implique que la construction de la machine
globale en principe est un problème de complexité
exponentielle
M x N x (p0
+p1
+...+pm
) x (q0
+q1
+...+qn
)

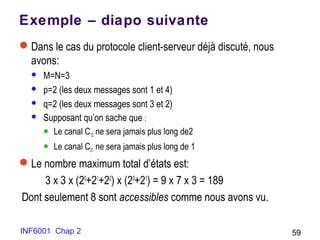

55. INF6001 Chap 2 59
Exemple – diapo suivante
Dans le cas du protocole client-serveur déjà discuté, nous
avons:
 M=N=3
 p=2 (les deux messages sont 1 et 4)
 q=2 (les deux messages sont 3 et 2)
 Supposant qu’on sache que :
 Le canal C12 ne sera jamais plus long de2
 Le canal C21 ne sera jamais plus long de 1
Le nombre maximum total d’états est:
3 x 3 x (20
+21
+22
) x (20
+21
) = 9 x 7 x 3 = 189
Dont seulement 8 sont accessibles comme nous avons vu.

56. INF6001 Chap 2 60INF6001 Chap 2 60
La machine globale du systè me (composition asynchrone)
<10,20>,<ε, ε>
<11,20>,<1, ε>
<11,21>,< ε, ε>
<11,20>,< ε, 3>
<11,22>,< ε, 2>
<12,22>,< ε, ε >
<10,22>,< 4, ε >
<11,22>,<[4,1], ε >
…
…
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
……
……
!1?3
?2
!4
10
11
12
?1!3
!2
20
21
22
Files FIFO et
sans pertes
C12
C21
C12
C21
!1
?1
!3
!2
?2
!4
!1
?4
?4
ε : canal vide
[4,1] :canal contenant 4 puis 1
?4
?3

57. INF6001 Chap 2 61

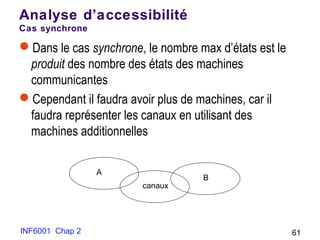

Analyse d’accessibilité
Cas synchrone
Dans le cas synchrone, le nombre max d’états est le
produit des nombre des états des machines
communicantes
Cependant il faudra avoir plus de machines, car il
faudra représenter les canaux en utilisant des
machines additionnelles
canaux
A
B

58. INF6001 Chap 2 63

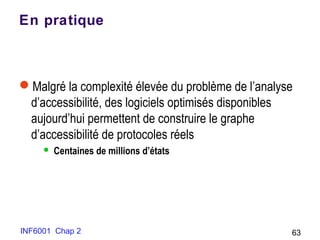

En pratique
Malgré la complexité élevée du problème de l’analyse
d’accessibilité, des logiciels optimisés disponibles
aujourd’hui permettent de construire le graphe
d’accessibilité de protocoles réels
 Centaines de millions d’états

59. INF6001 Chap 2 66

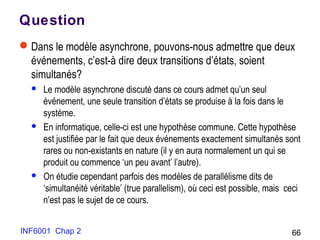

Question
Dans le modèle asynchrone, pouvons-nous admettre que deux
événements, c’est-à dire deux transitions d’états, soient
simultanés?
 Le modèle asynchrone discuté dans ce cours admet qu’un seul
événement, une seule transition d’états se produise à la fois dans le
système.
 En informatique, celle-ci est une hypothèse commune. Cette hypothèse
est justifiée par le fait que deux événements exactement simultanés sont
rares ou non-existants en nature (il y en aura normalement un qui se
produit ou commence ‘un peu avant’ l’autre).
 On étudie cependant parfois des modèles de parallélisme dits de
‘simultanéité véritable’ (true parallelism), où ceci est possible, mais ceci
n’est pas le sujet de ce cours.

60. Process P1 Process P2
0
31
2
0
1 2
3
!1
?4
?3
!2
?3
?3
?3
!3
?2
?1
?1
?1!4
Reachability Analysis Example
Both Processes initially at state ”0”
Chapter 2: Protocol specification

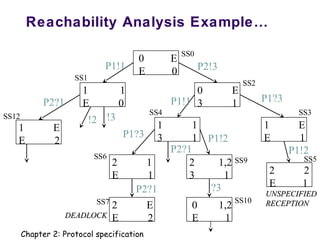

61. 0 E
E 0
0 E
3 1
1 E
E 1
2 2
E 1
1 1
3 1
2 1,2
3 1
1 1
E 0
1 E
E 2
2 1
E 1
2 E
E 2
0 1,2
E 1
P1!1 P2!3
P1?3P1!1P2?1
!3!2
P1?3 P1!2
?3P2?1
P1!2P2?1
SS0
SS2
SS3
SS5
SS4
SS9
SS10
SS6
SS7
DEADLOCKDEADLOCK
UNSPECIFIEDUNSPECIFIED
RECEPTIONRECEPTION
SS1
SS12
Reachability Analysis Example…
Chapter 2: Protocol specification

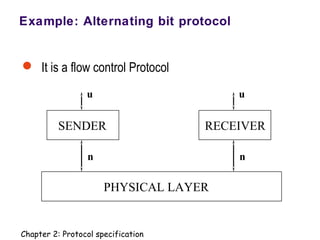

62. Example: Alternating bit protocol
 It is a flow control Protocol
PHYSICAL LAYER
SENDER RECEIVER
n n
u u
Chapter 2: Protocol specification

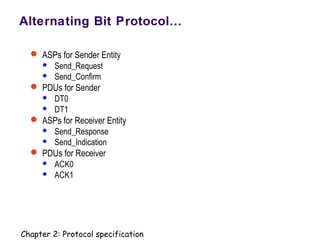

63. Alternating Bit Protocol…
 ASPs for Sender Entity
 Send_Request
 Send_Confirm
 PDUs for Sender
 DT0
 DT1
 ASPs for Receiver Entity
 Send_Response
 Send_Indication
 PDUs for Receiver
 ACK0
 ACK1
Chapter 2: Protocol specification

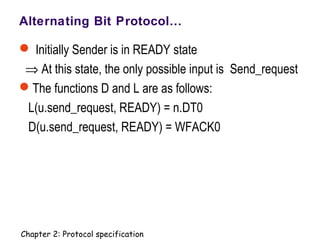

64. Alternating Bit Protocol…
 Initially Sender is in READY state
⇒ At this state, the only possible input is Send_request
The functions D and L are as follows:
L(u.send_request, READY) = n.DT0
D(u.send_request, READY) = WFACK0
Chapter 2: Protocol specification

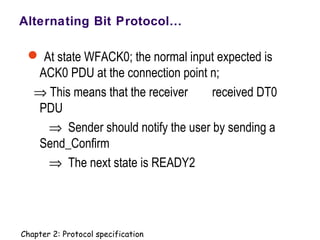

65. Alternating Bit Protocol…
 At state WFACK0; the normal input expected is
ACK0 PDU at the connection point n;
⇒ This means that the receiver received DT0
PDU
⇒ Sender should notify the user by sending a
Send_Confirm
⇒ The next state is READY2
Chapter 2: Protocol specification

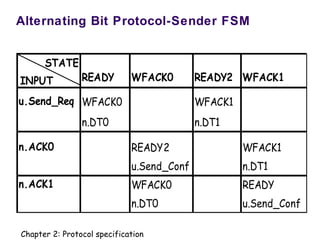

66. Alternating Bit Protocol-Sender FSM
READY WFACK0 READY2 WFACK1
u.Send_Req WFACK0 WFACK1
n.DT0 n.DT1
n.ACK0 READY2 WFACK1
u.Send_Conf n.DT1
n.ACK1 WFACK0 READY
n.DT0 u.Send_Conf
STATE
INPUT
Chapter 2: Protocol specification

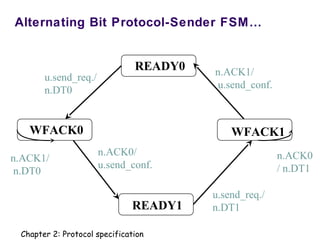

67. Alternating Bit Protocol-Sender FSM…
READY1
READY0
WFACK1WFACK0
u.send_req./
n.DT0
n.ACK1/
u.send_conf.
n.ACK0/
u.send_conf.
n.ACK0
/ n.DT1
u.send_req./
n.DT1
n.ACK1/
n.DT0
Chapter 2: Protocol specification

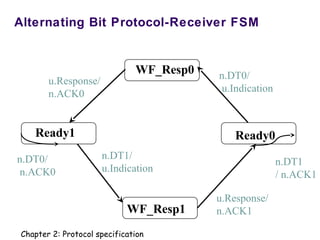

68. Alternating Bit Protocol-Receiver FSM
WF_Resp1
WF_Resp0
Ready0Ready1
u.Response/
n.ACK0
n.DT0/
u.Indication
n.DT1/
u.Indication
n.DT1
/ n.ACK1
u.Response/
n.ACK1
n.DT0/
n.ACK0
Chapter 2: Protocol specification

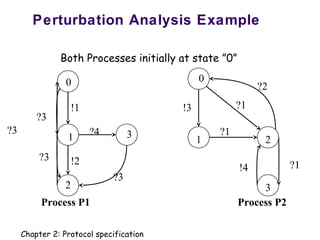

69. Process P1 Process P2
0
31
2
0
1 2
3
!1
?4
?3
!2
?3
?3
?3
!3
?2
?1
?1
?1!4
Perturbation Analysis Example
Both Processes initially at state ”0”
Chapter 2: Protocol specification

70. 0 E
E 0
0 E
3 1
1 E
E 1
2 2
E 1
1 1
3 1
2 1,2
3 1
1 1
E 0
1 E
E 2
2 1
E 1
2 E
E 2
0 1,2
E 1
P1!1 P2!3
P1?3P1!1P2?1
!3!2
P1?3 P1!2
?3P2?1
P1!2P2?1
SS0
SS2
SS3
SS5
SS4
SS9
SS10
SS6
SS7
DEADLOCKDEADLOCK
UNSPECIFIEDUNSPECIFIED
RECEPTIONRECEPTION
SS1
SS12
Perturbation Analysis Example…
Chapter 2: Protocol specification

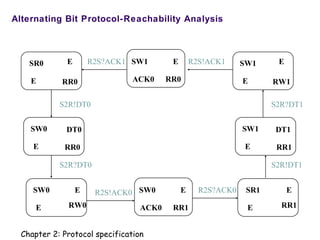

71. Alternating Bit Protocol-Reachability Analysis
R2S!ACK0
R2S!ACK1
S2R?DT1
R2S?ACK0
SR0
RR0
E
E
S2R!DT0
SW0
RR0
DT0
E
S2R?DT0
SW0
RW0
E
E
SW0
RR1
E
ACK0
SW1
RW1
E
E
SW1
RR1E
S2R!DT1
SR1
RR1
E
E
R2S?ACK1 SW1
RR0
E
DT1
ACK0
Chapter 2: Protocol specification
