Spécification des propriétés
Logique temporelle
w3.uqo.ca/luigi/

2. 2
Histoire: logique modale, logique temporelle, modè le
 Les concepts de logique modale, logique temporelle et modèle furent
développés par les philosophes Prior, Meredith et Kripke autour des années
1960
 Mais ils étaient déjà connus en philosophie avant ça
 La logique modale est un système logique où on utilise des opérateurs
additionnels pour spécifier des modalités
 P.ex. les opérateurs ‘nécessité’ et ‘possibilité’ en ajout aux opérateurs logiques
conventionnels
 ‘s’il est nécessaire qu’il pleuve, donc il est possible que je me mouille’
 Le même principe est utilisé pour définir autres types d’opérateurs modales:
 Logique déontique, dont les opérateurs modales sont obligatoire, défendu,
permis, etc.
 Logique temporelle, dont les opérateurs sont ‘désormais’, ‘finalement’
 La logique temporelle fut introduite en informatique par Amir Pnueli en 1977

3. 3

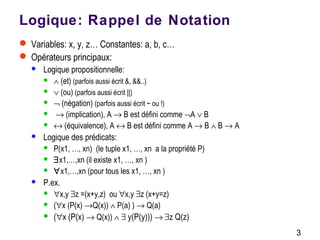

Logique: Rappel de Notation
 Variables: x, y, z… Constantes: a, b, c…
 Opérateurs principaux:
 Logique propositionnelle:
 ∧ (et) (parfois aussi écrit &, &&..)
 ∨ (ou) (parfois aussi écrit ||)
 ¬ (négation) (parfois aussi écrit ~ ou !)
 → (implication), A → B est défini comme ¬A ∨ B
 ↔ (équivalence), A ↔ B est défini comme A → B ∧ B → A
 Logique des prédicats:
 P(x1, …, xn) (le tuple x1, …, xn a la propriété P)
 ∃x1,…,xn (il existe x1, …, xn )
 ∀x1,…,xn (pour tous les x1, …, xn )
 P.ex.
 ∀x,y ∃z =(x+y,z) ou ∀x,y ∃z (x+y=z)
 (∀x (P(x) →Q(x)) ∧ P(a) ) → Q(a)
 (∀x (P(x) → Q(x)) ∧ ∃ y(P(y))) → ∃z Q(z)

4. 4

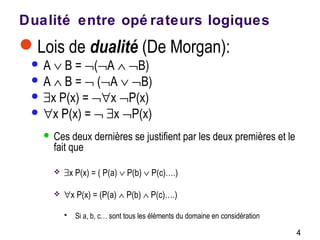

Dualité entre opé rateurs logiques
Lois de dualité (De Morgan):
 A ∨ B = ¬(¬A ∧ ¬B)
 A ∧ B = ¬ (¬A ∨ ¬B)
 ∃x P(x) = ¬∀x ¬P(x)
 ∀x P(x) = ¬ ∃x ¬P(x)
 Ces deux dernières se justifient par les deux premières et le
fait que
 ∃x P(x) = ( P(a) ∨ P(b) ∨ P(c)….)
 ∀x P(x) = (P(a) ∧ P(b) ∧ P(c)….)
 Si a, b, c… sont tous les éléments du domaine en considération

5. 5

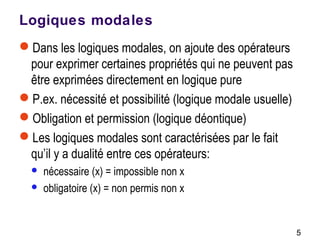

Logiques modales
Dans les logiques modales, on ajoute des opérateurs
pour exprimer certaines propriétés qui ne peuvent pas
être exprimées directement en logique pure
P.ex. nécessité et possibilité (logique modale usuelle)
Obligation et permission (logique déontique)
Les logiques modales sont caractérisées par le fait
qu’il y a dualité entre ces opérateurs:
 nécessaire (x) = impossible non x
 obligatoire (x) = non permis non x

6. 6

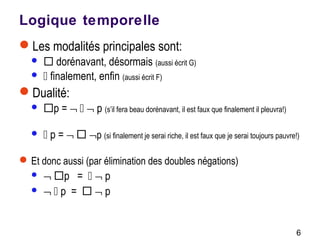

Logique temporelle
Les modalités principales sont:
  dorénavant, désormais (aussi écrit G)
  finalement, enfin (aussi écrit F)
Dualité:
 p = ¬  ¬ p (s’il fera beau dorénavant, il est faux que finalement il pleuvra!)
  p = ¬  ¬p (si finalement je serai riche, il est faux que je serai toujours pauvre!)
Et donc aussi (par élimination des doubles négations)
 ¬ p =  ¬ p
 ¬  p =  ¬ p

7. 10

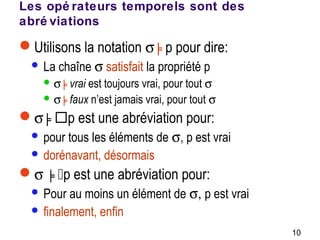

Les opé rateurs temporels sont des
abré viations
Utilisons la notation σ ╞p pour dire:
 La chaîne σ satisfait la propriété p
 σ ╞vrai est toujours vrai, pour tout σ
 σ ╞faux n’est jamais vrai, pour tout σ
σ ╞p est une abréviation pour:
 pour tous les éléments de σ, p est vrai
 dorénavant, désormais
σ ╞p est une abréviation pour:
 Pour au moins un élément de σ, p est vrai
 finalement, enfin

8. 11
Notation pour les chaî nes
σiest l’élément i de la chaîne σ
σ[i] est l’exécution qui commence à l’élément i
Donc récursivement:
 σ = σ1σ [2]
 σ = σ1σ2σ [3]
 Etc.
…… σ i
σ[i]

9. 12

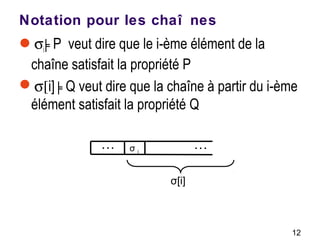

Notation pour les chaî nes
σi╞P veut dire que le i-ème élément de la
chaîne satisfait la propriété P
σ[i] ╞Q veut dire que la chaîne à partir du i-ème
élément satisfait la propriété Q
…… σ i
σ[i]

10. Deux opé rateurs jusqu’à: faible et fort
FAIBLE: Je serai pauvre jusqu’à ce que je serai riche:
 Définition:
 Ou bien je suis déjà riche
 Ou bien je serai pauvre jusqu’à ce que je serai riche
 L’événement attendu pourrait ne jamais se vérifier
FORT: Nous regarderons le spectacle jusqu’à la fin
 Définition:
 Nous regarderons le spectacle jusqu’à la fin
 Il y aura une fin
13

11. 14

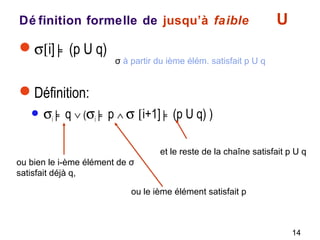

Dé finition formelle de jusqu’à faible U
σ[i] ╞ (p U q)
Définition:
 σi ╞ q ∨ (σi ╞ p ∧ σ [i+1] ╞ (p U q) )
σ à partir du ième élém. satisfait p U q
ou bien le i-ème élément de σ
satisfait déjà q,
ou le ième élément satisfait p
et le reste de la chaîne satisfait p U q

12. 15

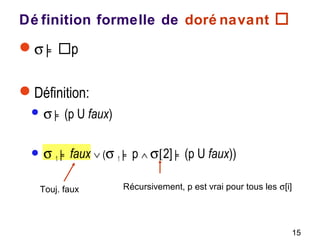

Dé finition formelle de doré navant 
σ ╞ p
Définition:
 σ ╞ (p U faux)
 σ 1 ╞ faux ∨ (σ 1 ╞ p ∧ σ[2] ╞ (p U faux))
Touj. faux Récursivement, p est vrai pour tous les σ[i]

13. 16

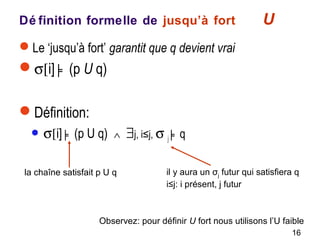

Dé finition formelle de jusqu’à fort U
Le ‘jusqu’à fort’ garantit que q devient vrai
σ[i] ╞ (p U q)
Définition:
 σ[i] ╞ (p U q) ∧ ∃j, i≤j, σ j ╞ q
la chaîne satisfait p U q il y aura un σj futur qui satisfiera q
i≤j: i présent, j futur
Observez: pour définir U fort nous utilisons l’U faible

14. 17

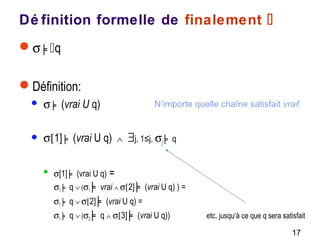

Dé finition formelle de finalement 
σ ╞q
Définition:
 σ ╞ (vrai U q)
 σ[1] ╞ (vrai U q) ∧ ∃j, 1≤j, σj ╞ q
 σ[1] ╞ (vrai U q) =
σ1 ╞ q ∨ (σ1 ╞ vrai ∧ σ[2] ╞ (vrai U q) ) =
σ1 ╞ q ∨ σ[2] ╞ (vrai U q) =
σ1 ╞ q ∨ (σ2 ╞ q ∧ σ[3] ╞ (vrai U q)) etc. jusqu’à ce que q sera satisfait
N’importe quelle chaîne satisfait vrai!

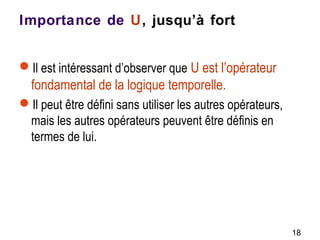

15. Importance de U, jusqu’à fort
Il est intéressant d’observer que U est l’opérateur
fondamental de la logique temporelle.
Il peut être défini sans utiliser les autres opérateurs,
mais les autres opérateurs peuvent être définis en
termes de lui.
18

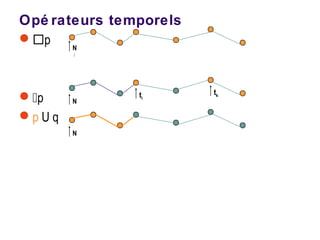

16. Opé rateurs temporels
p
p
p U q
ti
tk
N
N
N

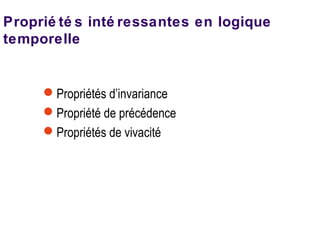

17. Proprié té s inté ressantes en logique
temporelle
Propriétés d’invariance
Propriété de précédence
Propriétés de vivacité

18. Exemple pour illustrer les proprié té s
Un ensemble de m processus Pi
Un système de gestion SG de la ressource R
Une ressource commune R
Deux variables booléennes utilisées par le protocole de
communication entre les processus Piet le gestionnaire SG :
 Une variable rigérée par le processus Pi : riest positionnée à
vrai lorsque le processus Pidemande la ressource R. Elle est
positionnée à faux lorsqu’il la libère.
 Une variable aigérée par le système SG : ai est positionnée à
vrai lorsque le système SG a accordé la ressource R au

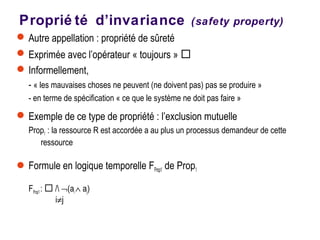

19. Proprié té d’invariance (safety property)
Autre appellation : propriété de sûreté
Exprimée avec l’opérateur « toujours » 
Informellement,
- « les mauvaises choses ne peuvent (ne doivent pas) pas se produire »
- en terme de spécification « ce que le système ne doit pas faire »
Exemple de ce type de propriété : l’exclusion mutuelle
Prop1 : la ressource R est accordée a au plus un processus demandeur de cette
ressource
Formule en logique temporelle FProp1 de Prop1
FProp1:  / ¬(ai∧ aj)
i≠j

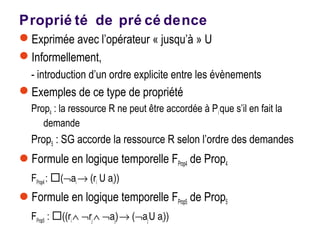

20. Proprié té de pré cé dence
Exprimée avec l’opérateur « jusqu’à » U
Informellement,
- introduction d’un ordre explicite entre les évènements
Exemples de ce type de propriété
Prop4 : la ressource R ne peut être accordée à Pique s’il en fait la
demande
Prop5 : SG accorde la ressource R selon l’ordre des demandes
Formule en logique temporelle FProp4 de Prop4
FProp4: (¬ai→ (ri U ai))
Formule en logique temporelle FProp5 de Prop5
FProp5 : ((ri∧ ¬rj∧ ¬aj)→ (¬ajU ai))

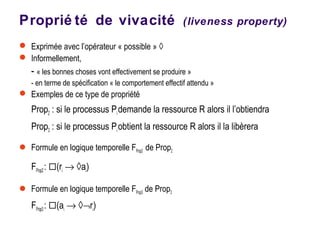

21. Proprié té de vivacité (liveness property)
 Exprimée avec l’opérateur « possible » ◊
 Informellement,
- « les bonnes choses vont effectivement se produire »
- en terme de spécification « le comportement effectif attendu »
 Exemples de ce type de propriété
Prop2 : si le processus Pidemande la ressource R alors il l’obtiendra
Prop3 : si le processus Piobtient la ressource R alors il la libèrera
 Formule en logique temporelle FProp2 de Prop2
FProp2: (ri → ◊ai)
 Formule en logique temporelle FProp3 de Prop3
FProp3: (ai → ◊¬ri)

22. 28
Formules fré quemment utilisé es
p → q réponse, causalité
p → qUr p implique q jusqu’a r (précédence)
   p toujours finalement p (progrès vers p)
infiniment souvent p
il sera toujours vrai qu’il y aura des p dans le futur
   p finalement toujours p
nous allons vers une stabilité, ou non-progrès
  p →  q corrélation
   ¬p p finalement devient toujours faux
   ¬p p deviendra faux au moins une fois encore
il sera toujours vrai que p sera faux dans un futur

23. 30

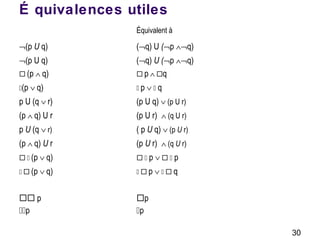

É quivalences utiles
Équivalent à
¬(p U q) (¬q) U (¬p ∧¬q)
¬(p U q) (¬q) U (¬p ∧¬q)
 (p ∧ q)  p ∧ q
(p ∨ q)  p ∨  q
p U (q ∨ r) (p U q) ∨ (p U r)
(p ∧ q) U r (p U r) ∧ (q U r)
p U (q ∨ r) ( p U q) ∨ (p U r)
(p ∧ q) U r (p U r) ∧ (q U r)
  (p ∨ q)   p ∨   p
  (p ∨ q)   p ∨   q
 p
p
p
p

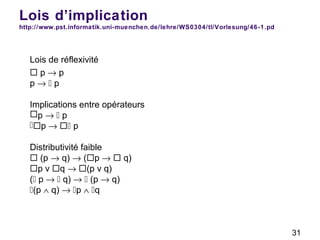

24. Lois d’implication
http://www.pst.informatik.uni-muenchen.de/lehre/WS0304/tl/Vorlesung/46-1.pd
31
Lois de réflexivité
 p → p
p →  p
Implications entre opérateurs
p →  p
p →  p
Distributivité faible
 (p → q) → (p →  q)
p v q → (p v q)
( p →  q) →  (p → q)
(p ∧ q) → p ∧ q

25. 32

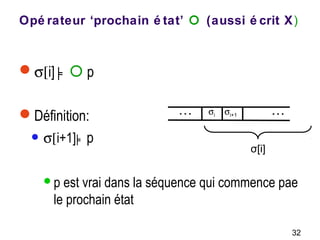

Opé rateur ‘prochain é tat’  (aussi é crit X)
σ[i] ╞  p
Définition:
 σ[i+1]╞ p
p est vrai dans la séquence qui commence pae
le prochain état
…… σi σi+1
σ[i]

26. 36

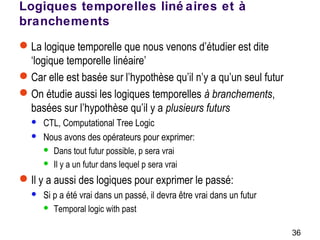

Logiques temporelles liné aires et à
branchements
La logique temporelle que nous venons d’étudier est dite
‘logique temporelle linéaire’
Car elle est basée sur l’hypothèse qu’il n’y a qu’un seul futur
On étudie aussi les logiques temporelles à branchements,
basées sur l’hypothèse qu’il y a plusieurs futurs
 CTL, Computational Tree Logic
 Nous avons des opérateurs pour exprimer:
 Dans tout futur possible, p sera vrai
 Il y a un futur dans lequel p sera vrai
Il y a aussi des logiques pour exprimer le passé:
 Si p a été vrai dans un passé, il devra être vrai dans un futur
 Temporal logic with past

27. 37
Conclusion sur la logique temporelle
Elle est utile pour exprimer les propriétés de systèmes
qui évoluent dans le temps
 Comme tous les systèmes réels
Les vérificateurs de modèles temporels (temporal logic
model checkers) l’utilisent
 L’utilisation de ces concepts dépasse grandement
l’ingénierie des protocole
 Il y a par ex. des applics à la vérif des circuits etc.
