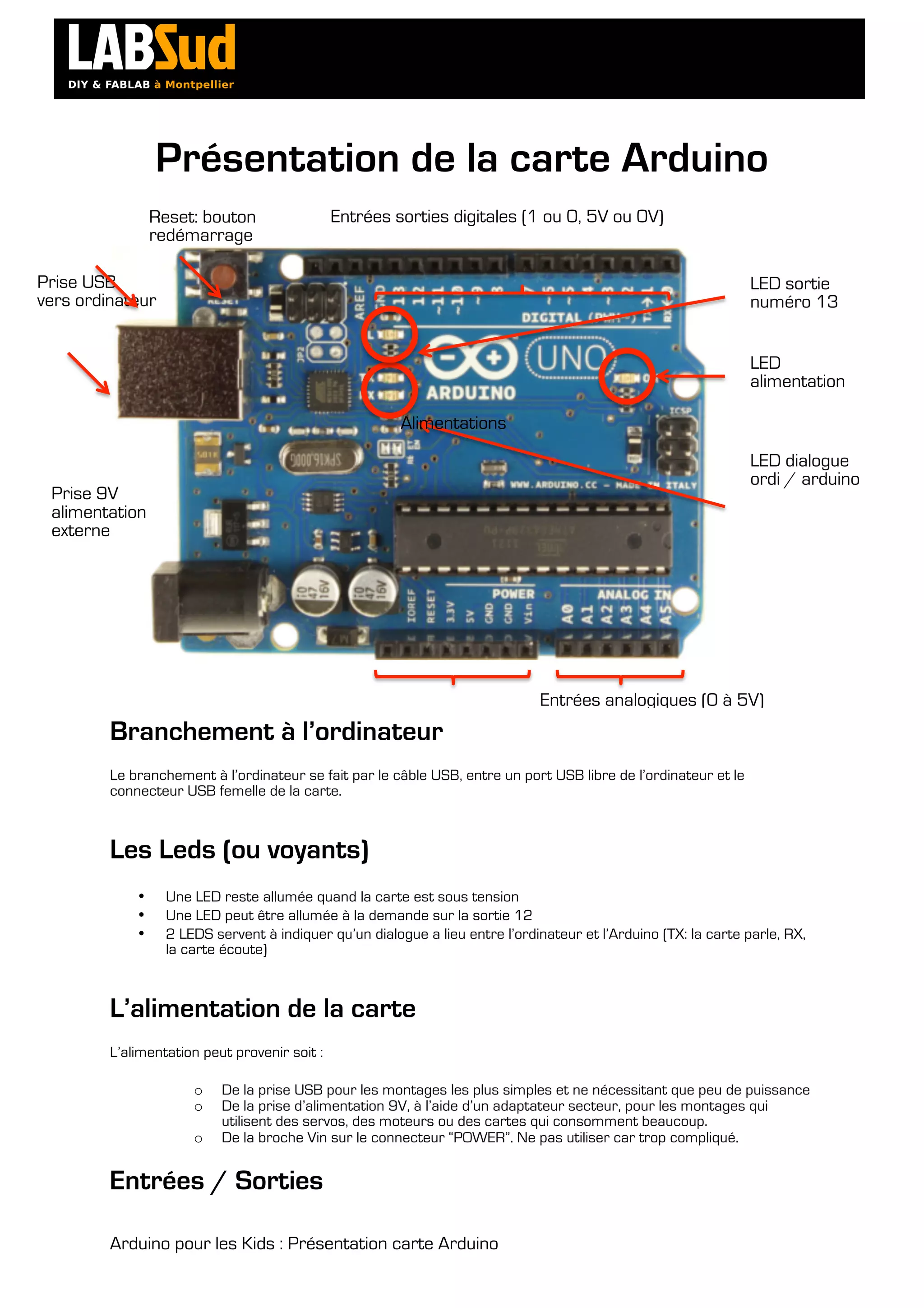

                         Présentation de la carte Arduino
                         Reset: bouton               Entrées sorties digitales (1 ou 0, 5V ou 0V)
                         redémarrage

Prise USB                                                                                                                LED sortie
vers ordinateur                                                                                                          numéro 13


                                                                                                                         LED
                                                                                                                         alimentation

                                                                 Alimentations

                                                                                                                         LED dialogue
                                                                                                                         ordi / arduino
       Prise 9V
       alimentation
       externe




                                                                                       Entrées analogiques (0 à 5V)
              Branchement à l’ordinateur
              Le branchement à l’ordinateur se fait par le câble USB, entre un port USB libre de l’ordinateur et le
              connecteur USB femelle de la carte.



              Les Leds (ou voyants)
                     •     Une LED reste allumée quand la carte est sous tension
                     •     Une LED peut être allumée à la demande sur la sortie 12
                     •     2 LEDS servent à indiquer qu’un dialogue a lieu entre l’ordinateur et l’Arduino (TX: la carte parle, RX,
                           la carte écoute)



              L’alimentation de la carte
              L’alimentation peut provenir soit :

                               o    De la prise USB pour les montages les plus simples et ne nécessitant que peu de puissance
                               o    De la prise d’alimentation 9V, à l’aide d’un adaptateur secteur, pour les montages qui
                                    utilisent des servos, des moteurs ou des cartes qui consomment beaucoup.
                               o    De la broche Vin sur le connecteur “POWER”. Ne pas utiliser car trop compliqué.


              Entrées / Sorties

              Arduino pour les Kids : Présentation carte Arduino

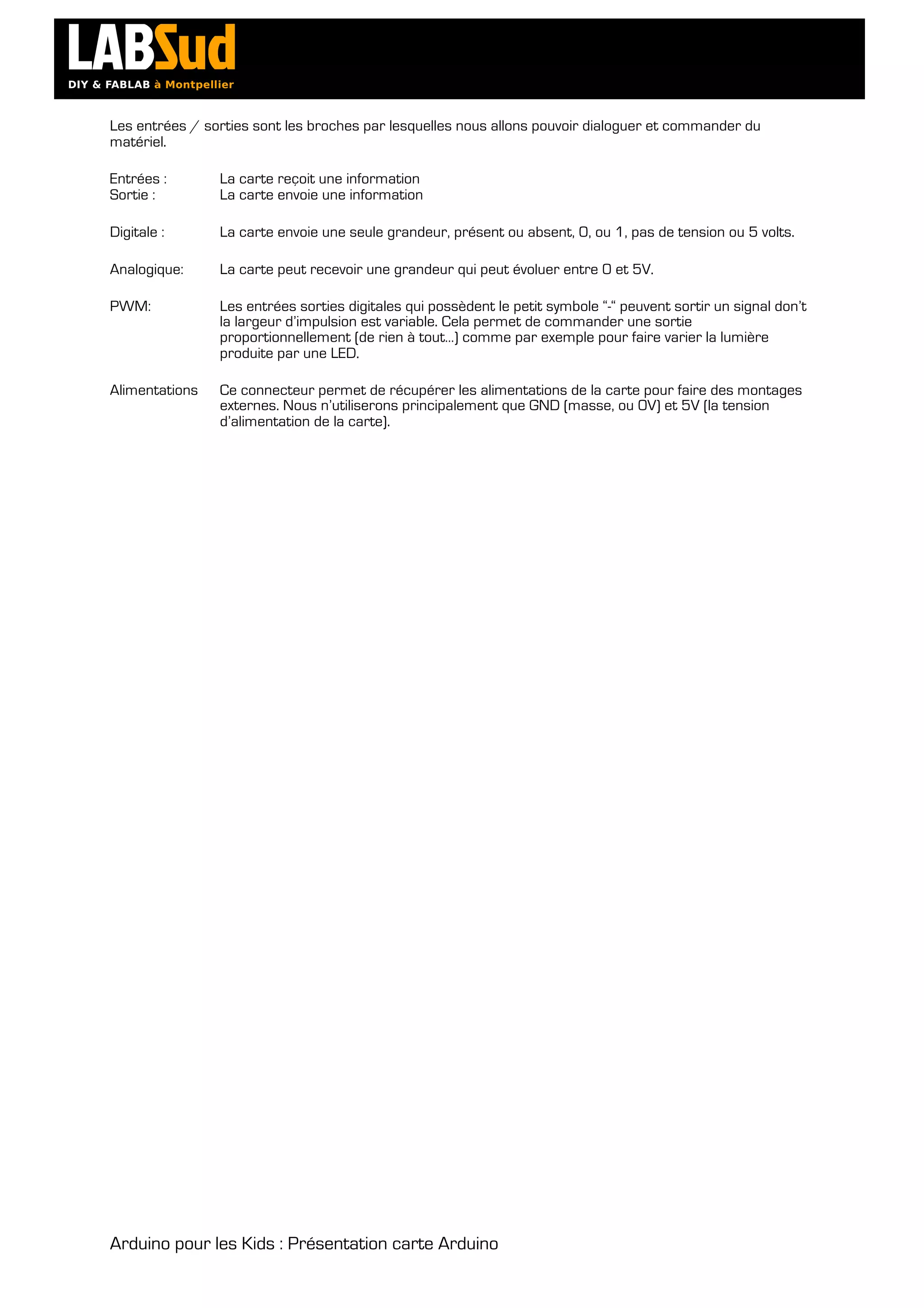

       Les entrées / sorties sont les broches par lesquelles nous allons pouvoir dialoguer et commander du
       matériel.

       Entrées :       La carte reçoit une information
       Sortie :        La carte envoie une information

       Digitale :      La carte envoie une seule grandeur, présent ou absent, 0, ou 1, pas de tension ou 5 volts.

       Analogique:     La carte peut recevoir une grandeur qui peut évoluer entre 0 et 5V.

       PWM:            Les entrées sorties digitales qui possèdent le petit symbole “-“ peuvent sortir un signal don’t
                       la largeur d’impulsion est variable. Cela permet de commander une sortie
                       proportionnellement (de rien à tout…) comme par exemple pour faire varier la lumière
                       produite par une LED.

       Alimentations   Ce connecteur permet de récupérer les alimentations de la carte pour faire des montages
                       externes. Nous n’utiliserons principalement que GND (masse, ou 0V) et 5V (la tension
                       d’alimentation de la carte).
