1.

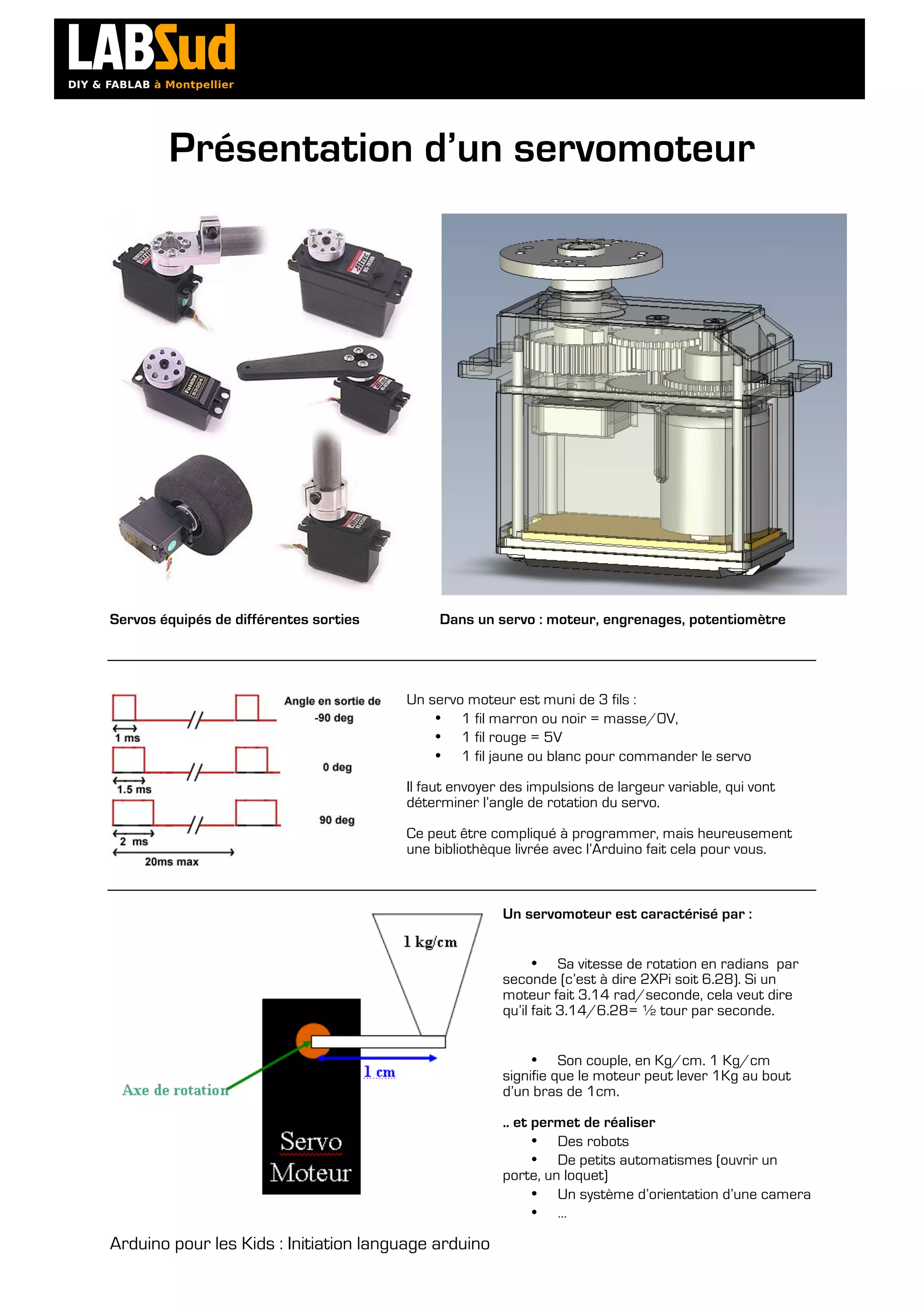

Présentation d’un servomoteur
Servos équipés de différentes sorties Dans un servo : moteur, engrenages, potentiomètre
Un servo moteur est muni de 3 fils :
• 1 fil marron ou noir = masse/0V,
• 1 fil rouge = 5V
• 1 fil jaune ou blanc pour commander le servo
Il faut envoyer des impulsions de largeur variable, qui vont
déterminer l’angle de rotation du servo.
Ce peut être compliqué à programmer, mais heureusement
une bibliothèque livrée avec l’Arduino fait cela pour vous.
Un servomoteur est caractérisé par :
• Sa vitesse de rotation en radians par
seconde (c’est à dire 2XPi soit 6.28). Si un
moteur fait 3.14 rad/seconde, cela veut dire
qu’il fait 3.14/6.28= ½ tour par seconde.
• Son couple, en Kg/cm. 1 Kg/cm
signifie que le moteur peut lever 1Kg au bout
d’un bras de 1cm.
.. et permet de réaliser
• Des robots
• De petits automatismes (ouvrir un
porte, un loquet)
• Un système d’orientation d’une camera
• …
Arduino pour les Kids : Initiation language arduino
