Essentiel architectures internet et intranet

L'ESSENTIEL DES ARCHITECTURES INTERNET
ET INTRANET

Mars 2012 L'essentiel des Architectures Internet et Intranet 1/76
Auteur Emmanuelle POULAIN – http://www.idnetinfo.net

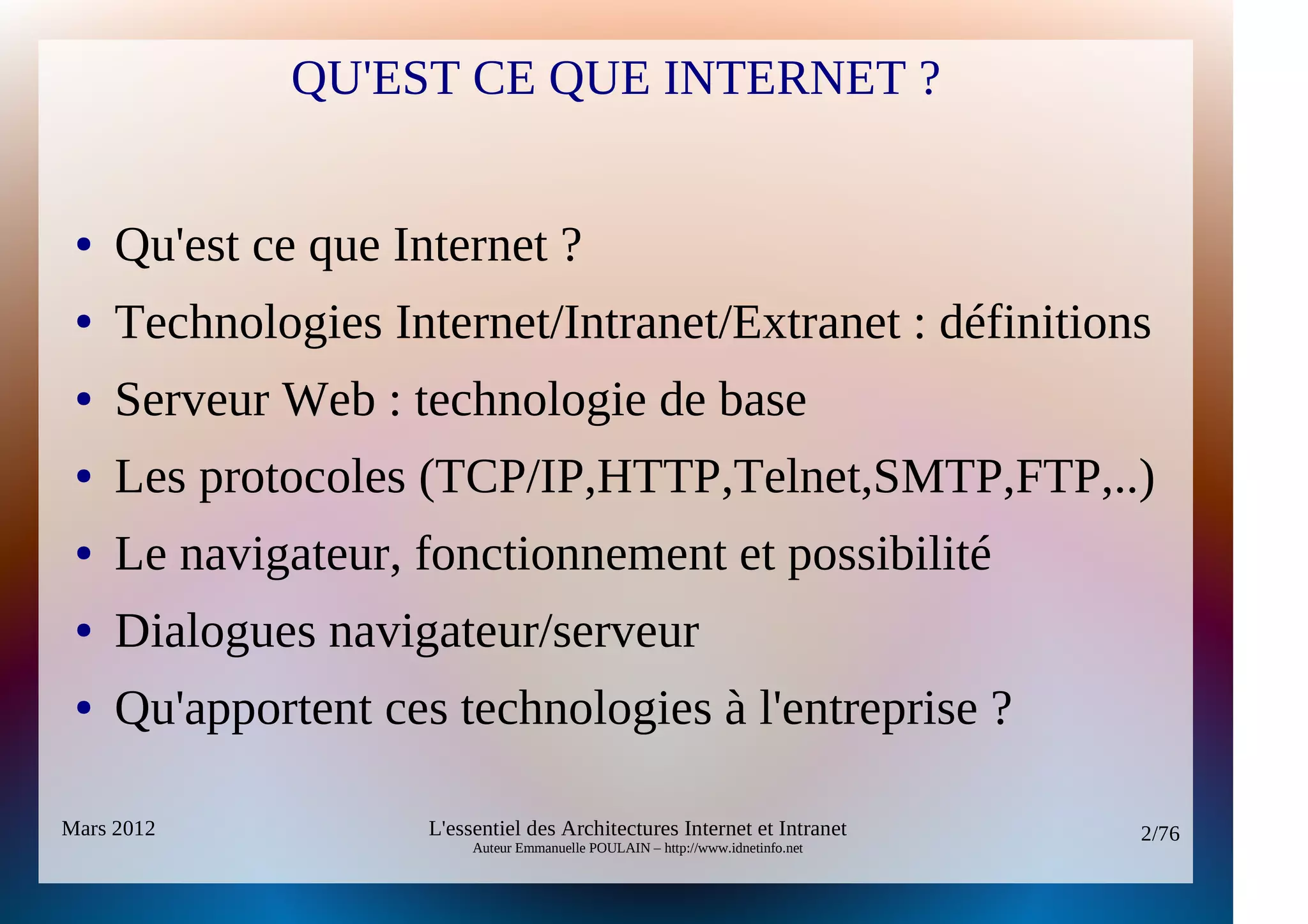

QU'EST CE QUE INTERNET ?

● Qu'est ce que Internet ?
● Technologies Internet/Intranet/Extranet : définitions
● Serveur Web : technologie de base
● Les protocoles (TCP/IP,HTTP,Telnet,SMTP,FTP,..)
● Le navigateur, fonctionnement et possibilité
● Dialogues navigateur/serveur
● Qu'apportent ces technologies à l'entreprise ?

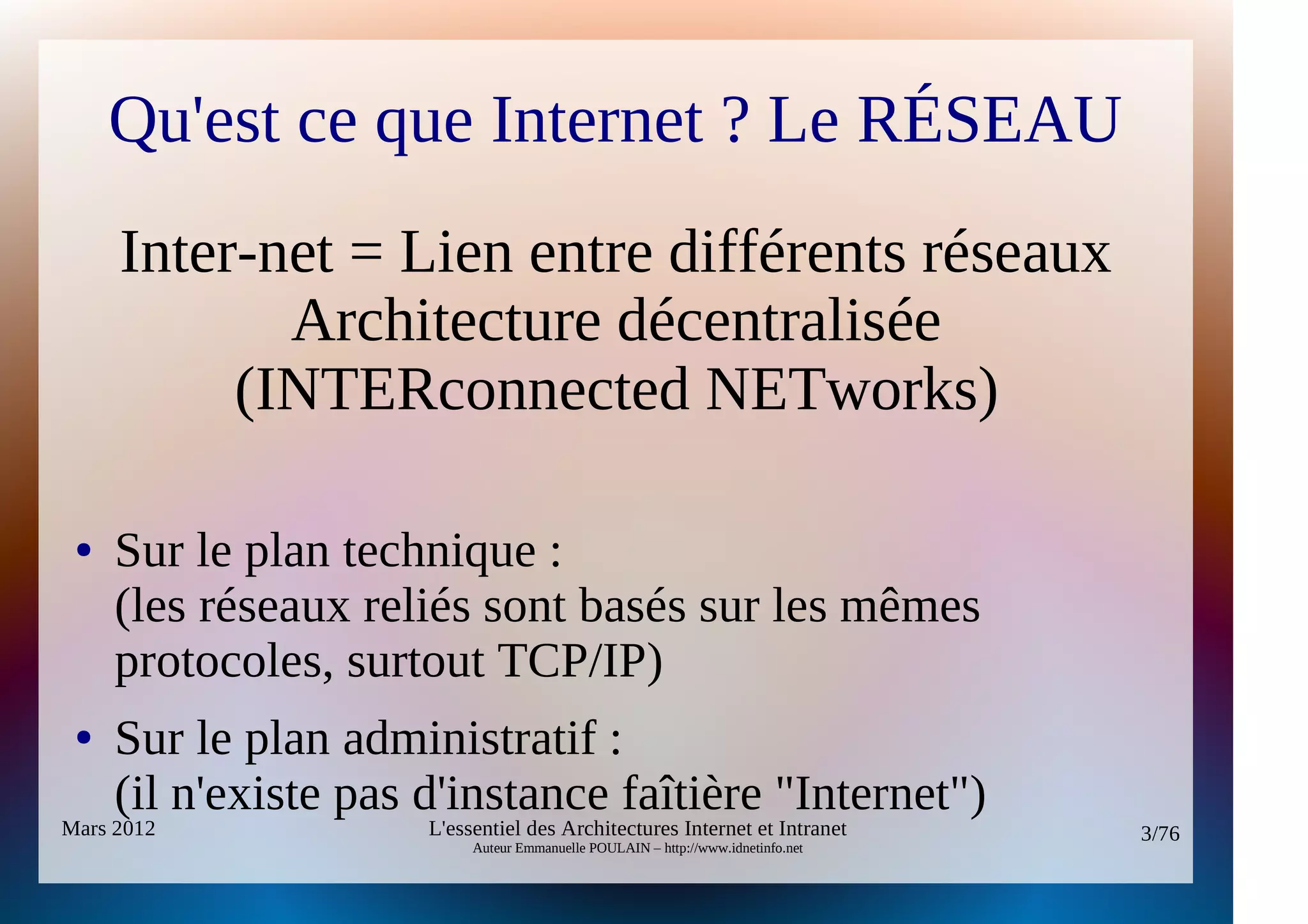

Qu'est ce que Internet ? Le RÉSEAU
Inter-net = Lien entre différents réseaux
Architecture décentralisée
(INTERconnected NETworks)

● Sur le plan technique :
(les réseaux reliés sont basés sur les mêmes
protocoles, surtout TCP/IP)
● Sur le plan administratif :
(il n'existe pas d'instance faîtière "Internet")

Internet : Le RESEAU

Bref historique :
● 1971 naissance d’ “ARPAnet” conçu comme réseau
sûr pour l’armée US.
● 1983 Utilisation d’ARPAnet comme réseau de
recherche
● La base technique (TCP/IP) sera introduite au
niveau international dans les années qui suivent.
● 1989 Internet se profile comme “LE” réseau de
recherche

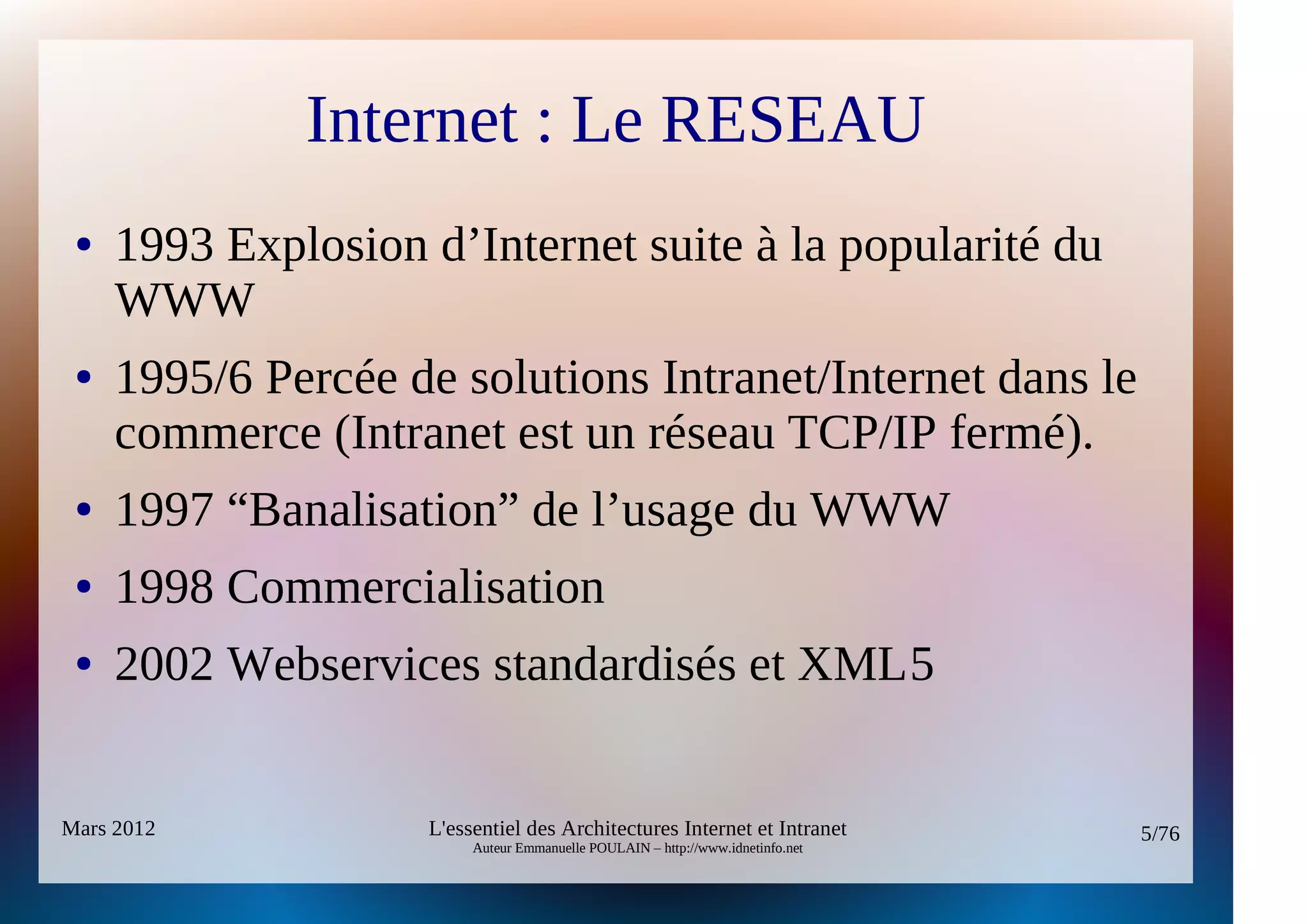

Internet : Le RESEAU
● 1993 Explosion d’Internet suite à la popularité du
WWW
● 1995/6 Percée de solutions Intranet/Internet dans le
commerce (Intranet est un réseau TCP/IP fermé).
● 1997 “Banalisation” de l’usage du WWW
● 1998 Commercialisation
● 2002 Webservices standardisés et XML5

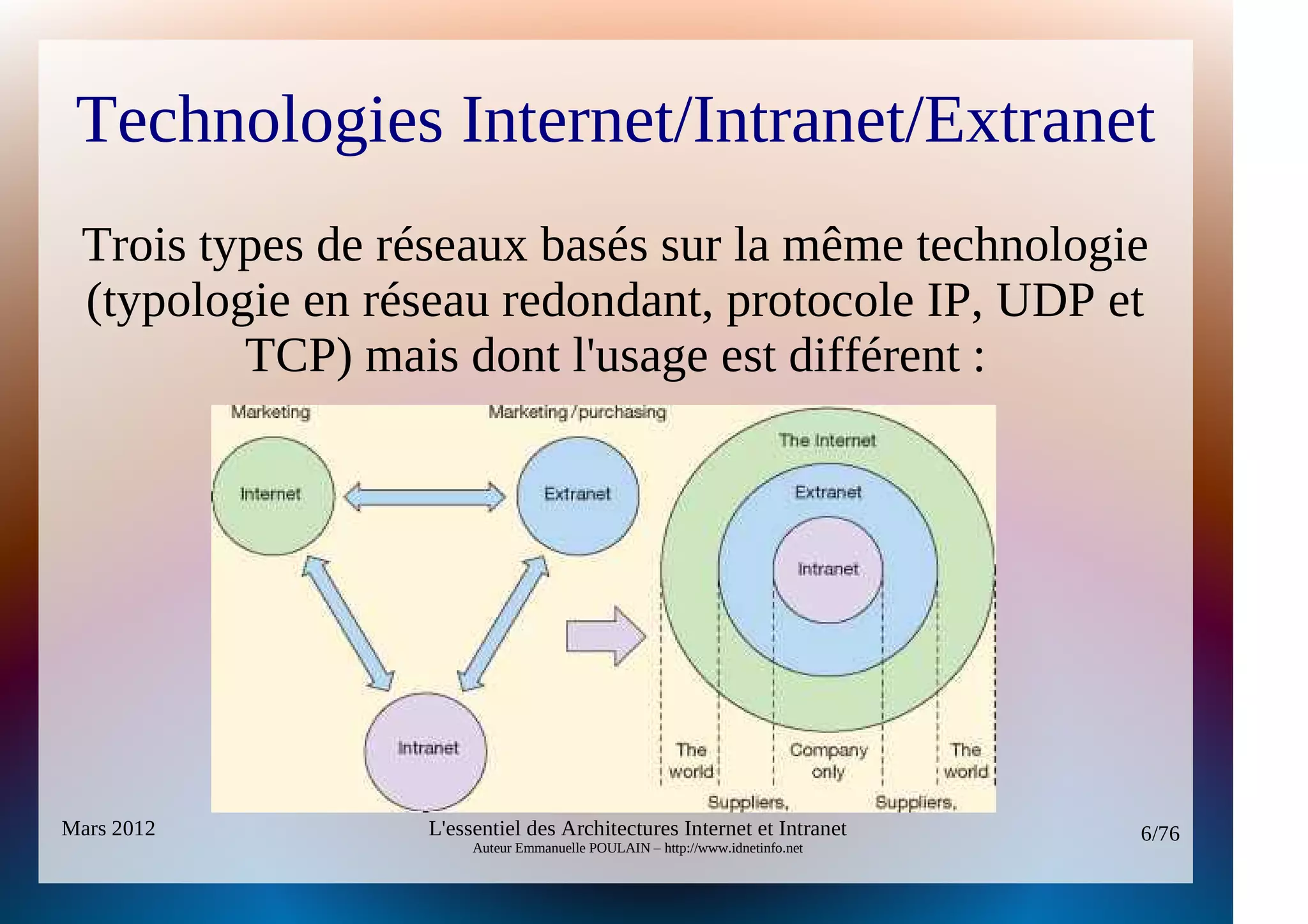

Technologies Internet/Intranet/Extranet
Trois types de réseaux basés sur la même technologie
(typologie en réseau redondant, protocole IP, UDP et
TCP) mais dont l'usage est différent :

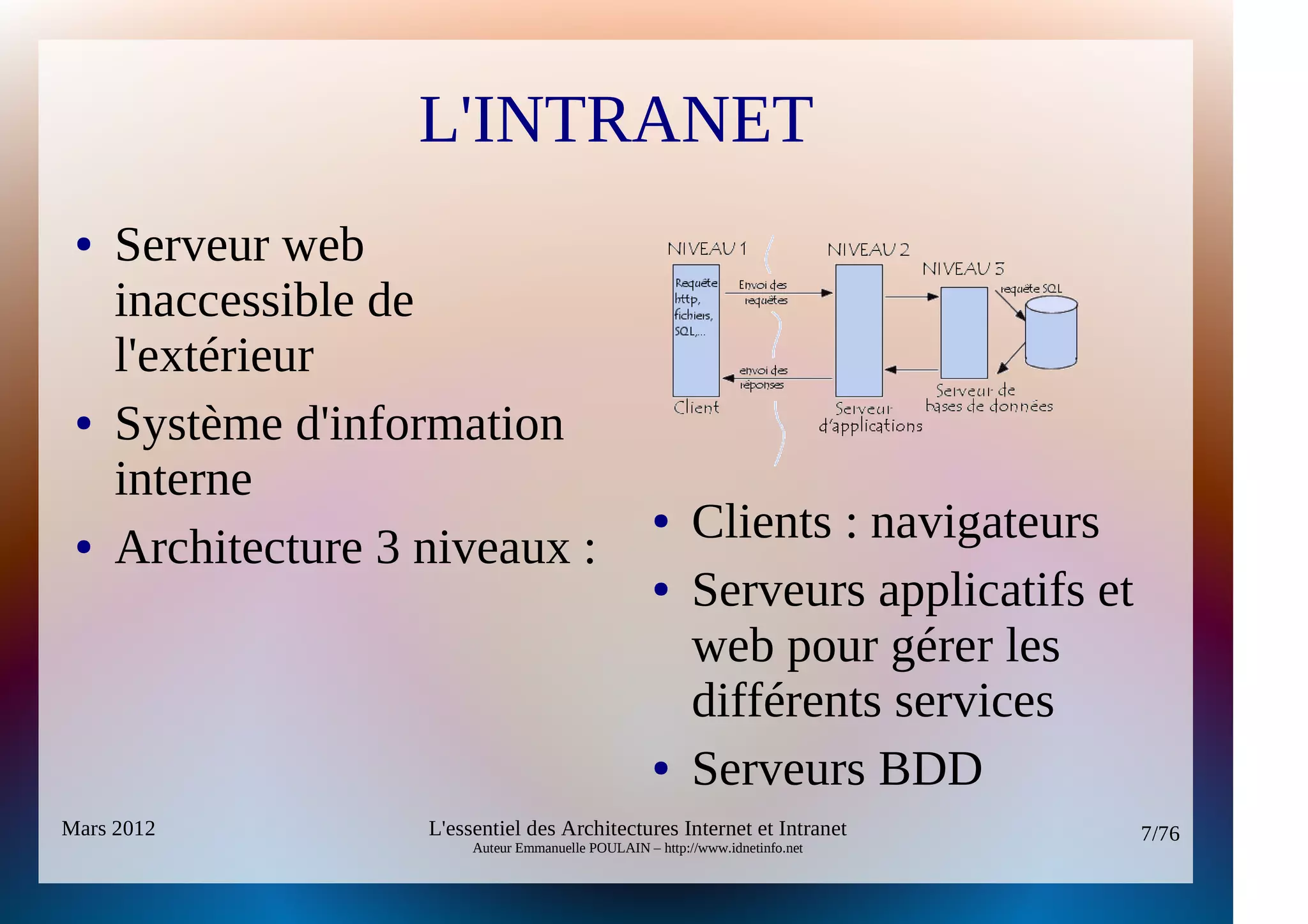

L'INTRANET
● Serveur web
inaccessible de
l'extérieur
● Système d'information
interne
● Clients : navigateurs
● Architecture 3 niveaux :
● Serveurs applicatifs et
web pour gérer les
différents services
● Serveurs BDD

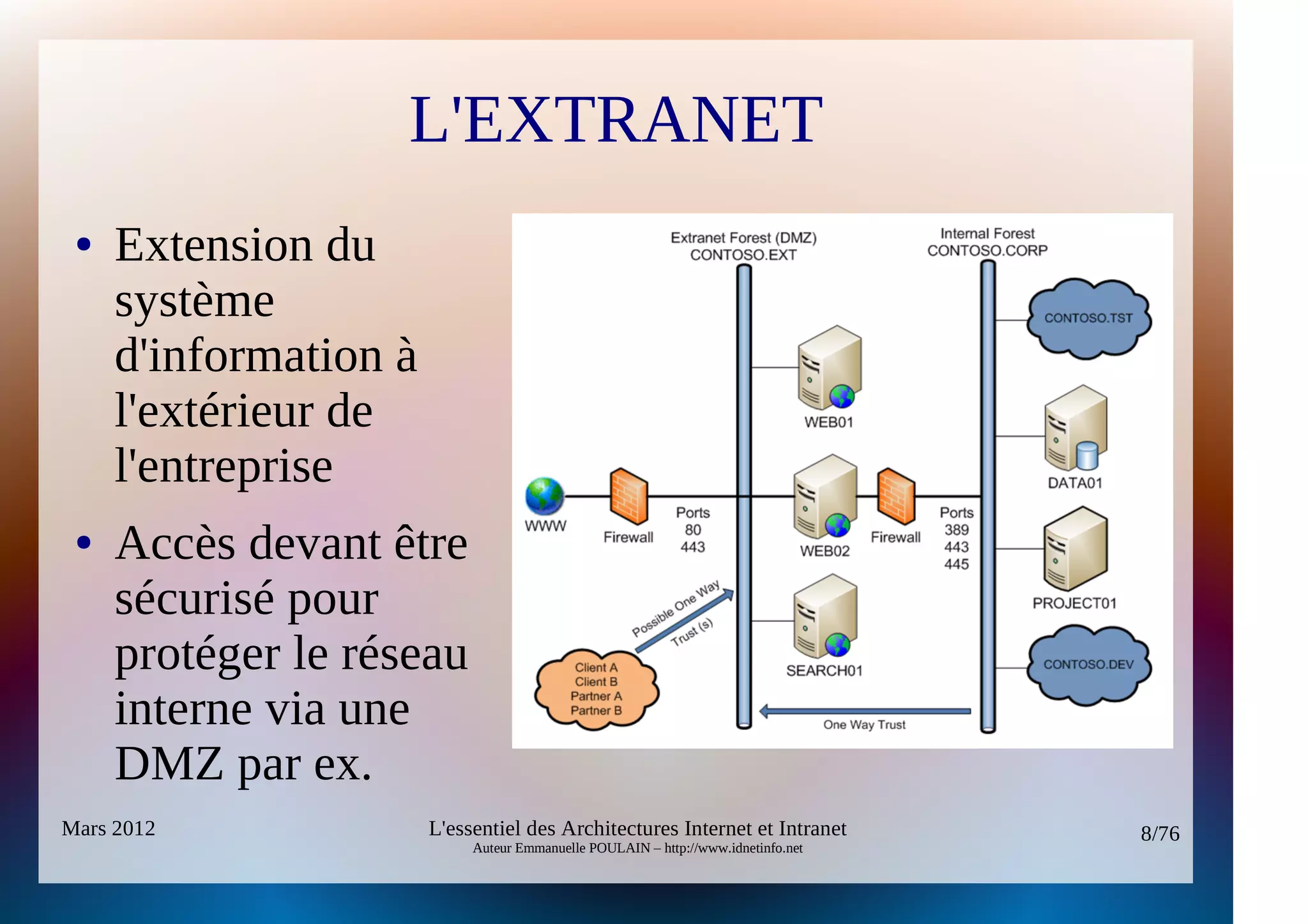

L'EXTRANET
● Extension du
système
d'information à
l'extérieur de
l'entreprise
● Accès devant être
sécurisé pour
protéger le réseau
interne via une
DMZ par ex.

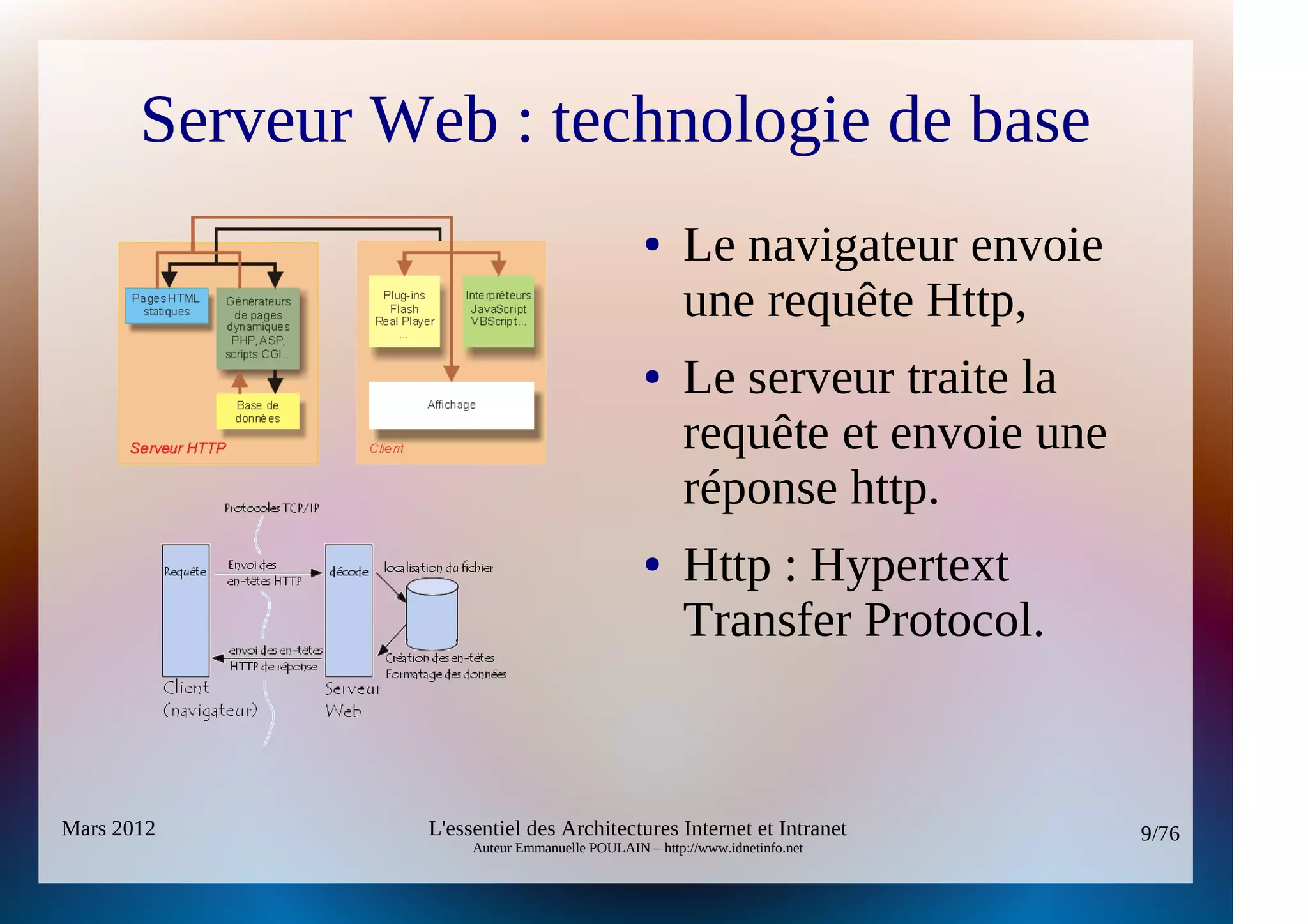

Serveur Web : technologie de base
● Le navigateur envoie
une requête Http,
● Le serveur traite la
requête et envoie une
réponse http.
● Http : Hypertext
Transfer Protocol.


Les Protocoles
Internet Protocol : IP
=
protocole de niveau réseau

Protocoles au dessus de Transmission Control
TCP et UDP Protocol : TCP
= =
Types applicatifs protocole de niveau
transport

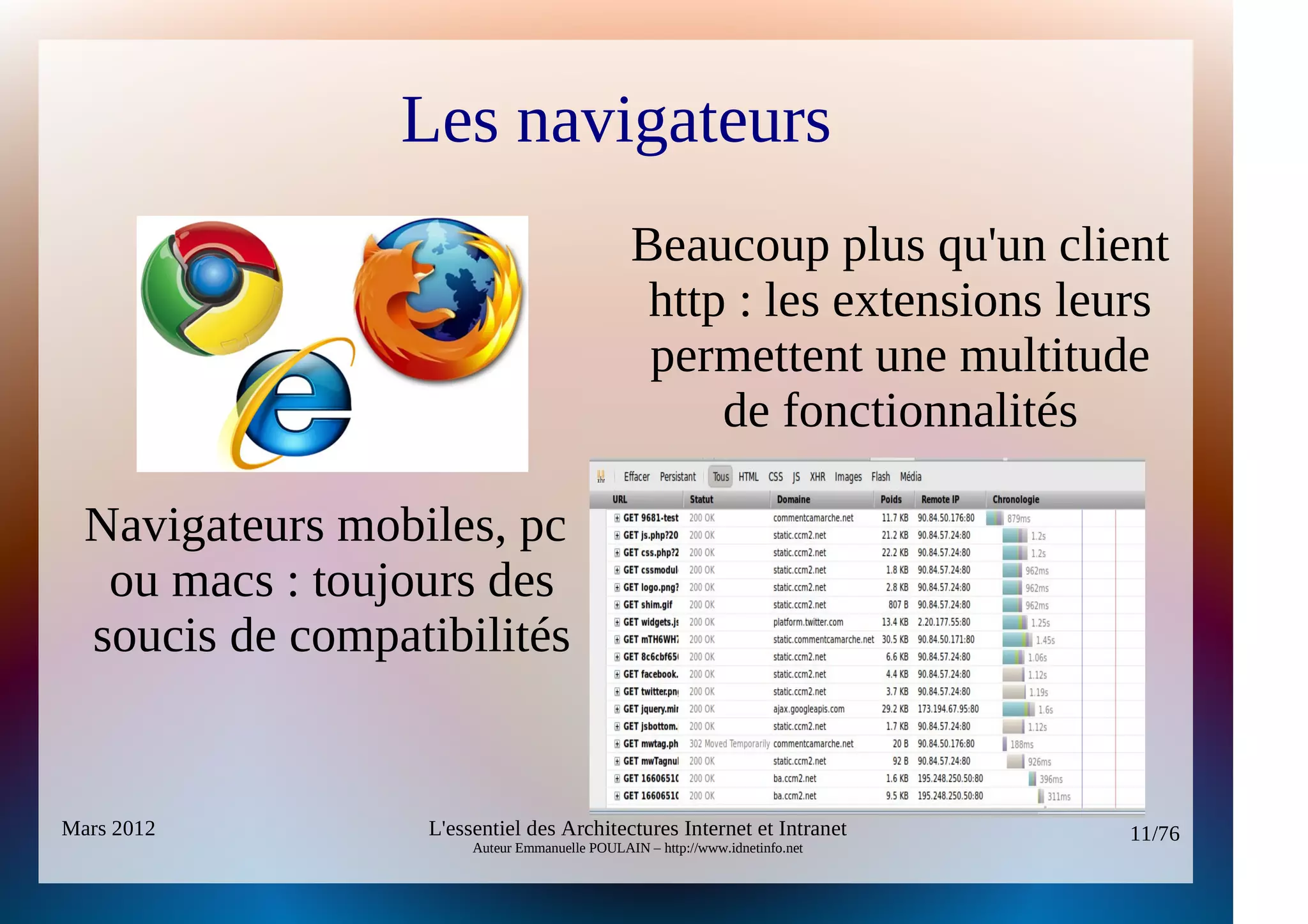

Les navigateurs
Beaucoup plus qu'un client
http : les extensions leurs
permettent une multitude
de fonctionnalités

Navigateurs mobiles, pc
ou macs : toujours des
soucis de compatibilités

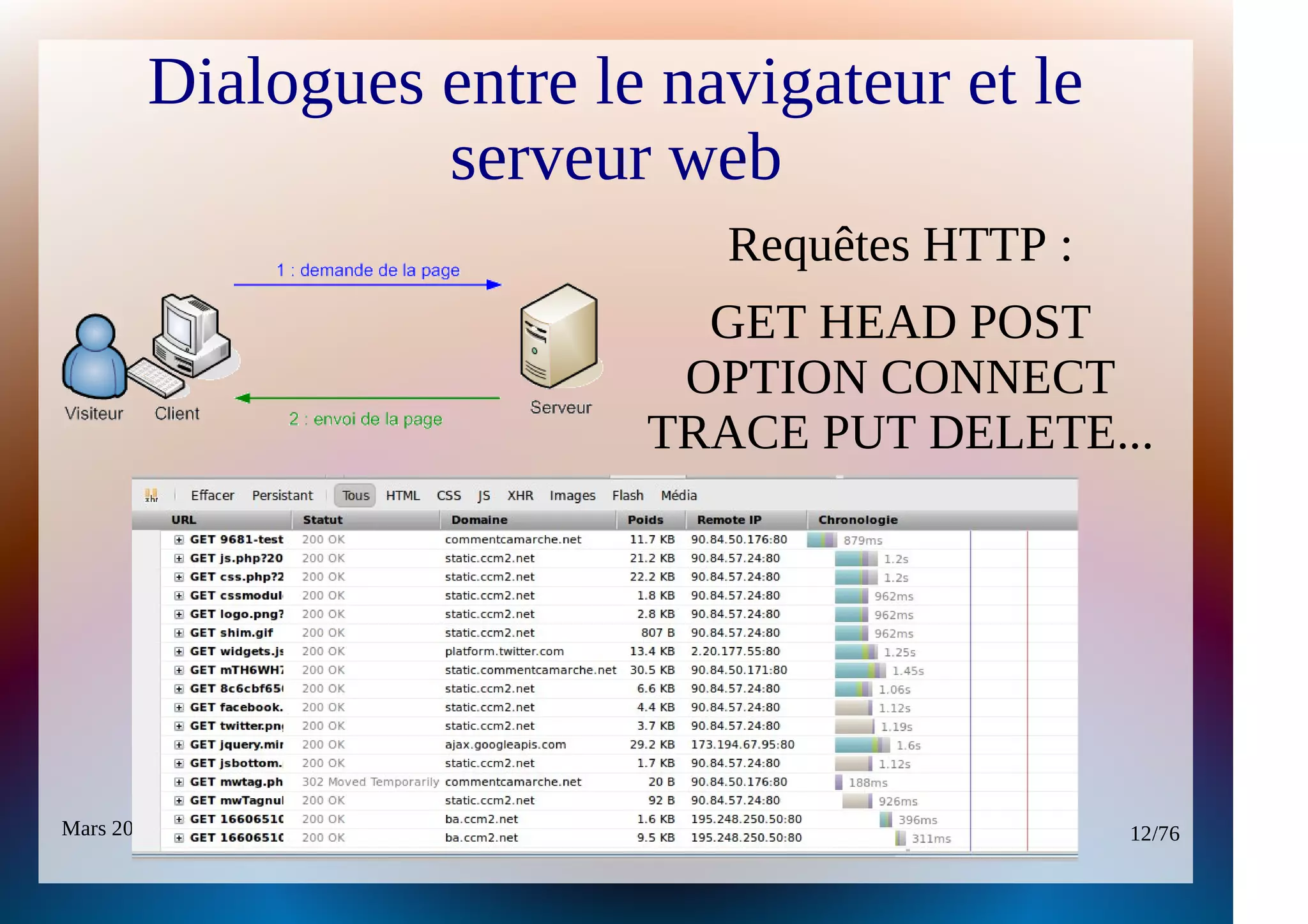

Dialogues entre le navigateur et le
serveur web
Requêtes HTTP :
GET HEAD POST
OPTION CONNECT
TRACE PUT DELETE...

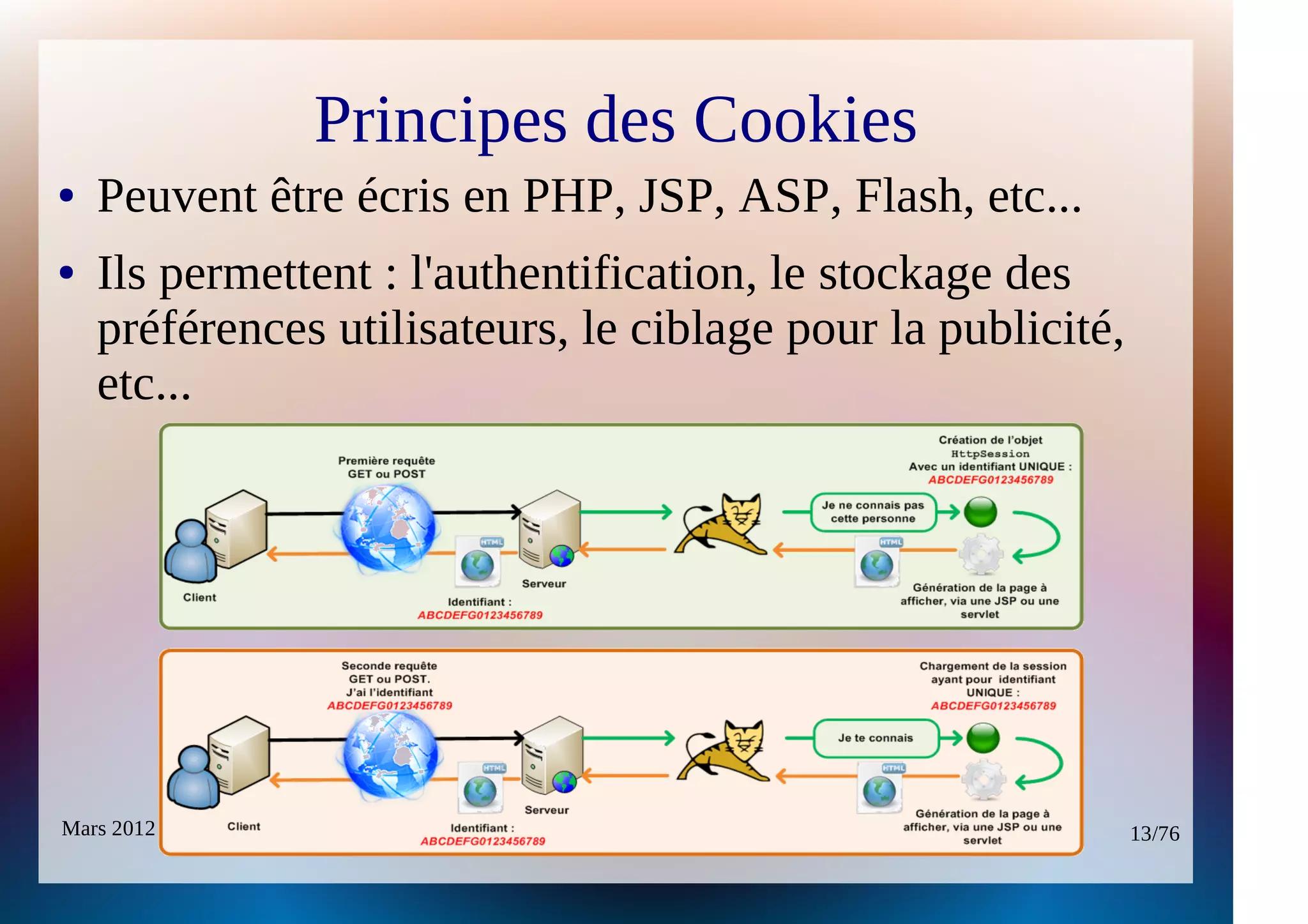

Principes des Cookies
● Peuvent être écris en PHP, JSP, ASP, Flash, etc...
● Ils permettent : l'authentification, le stockage des
préférences utilisateurs, le ciblage pour la publicité,
etc...

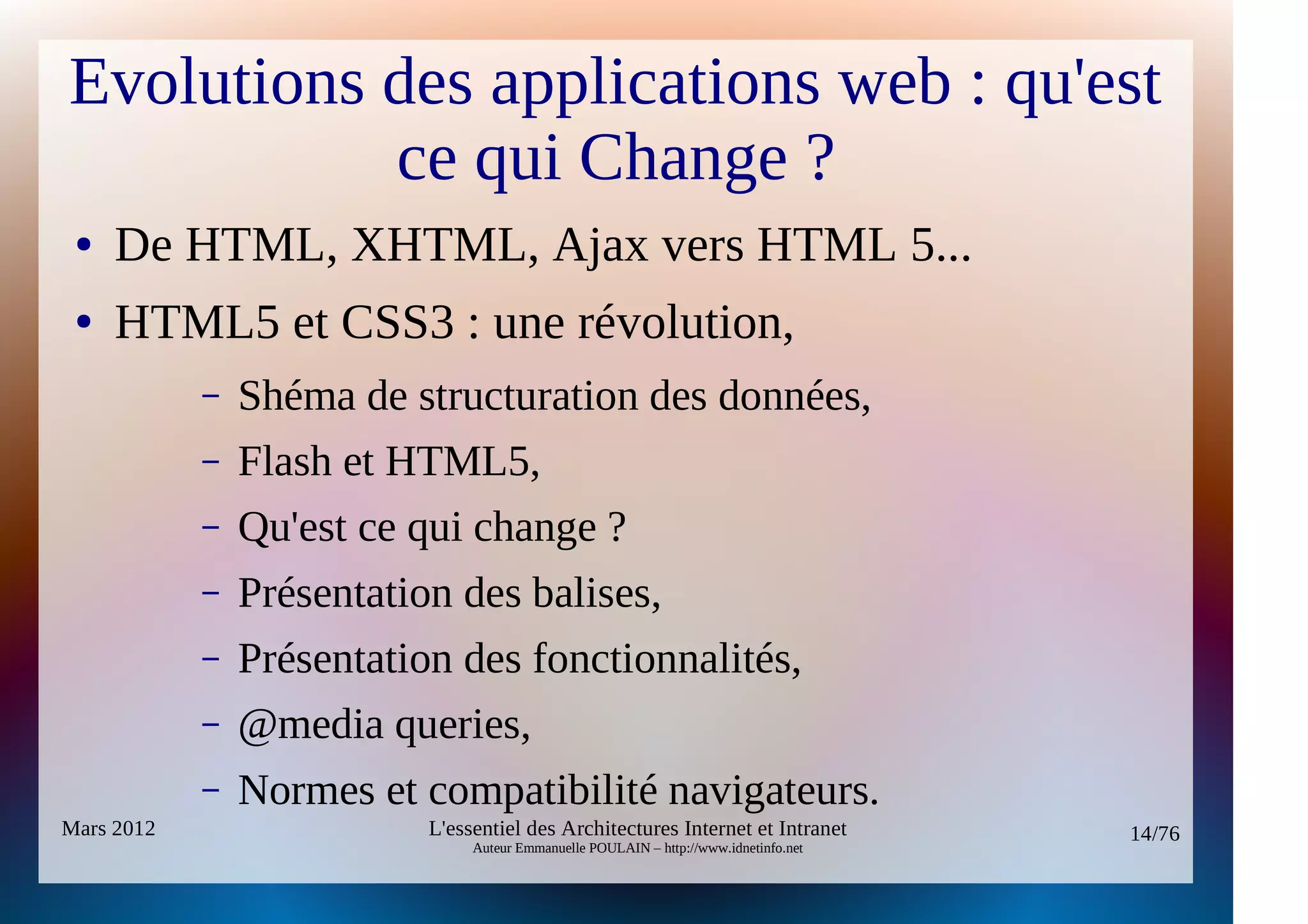

Evolutions des applications web : qu'est
ce qui Change ?
● De HTML, XHTML, Ajax vers HTML 5...
● HTML5 et CSS3 : une révolution,
– Shéma de structuration des données,
– Flash et HTML5,
– Qu'est ce qui change ?
– Présentation des balises,
– Présentation des fonctionnalités,
– @media queries,
– Normes et compatibilité navigateurs.

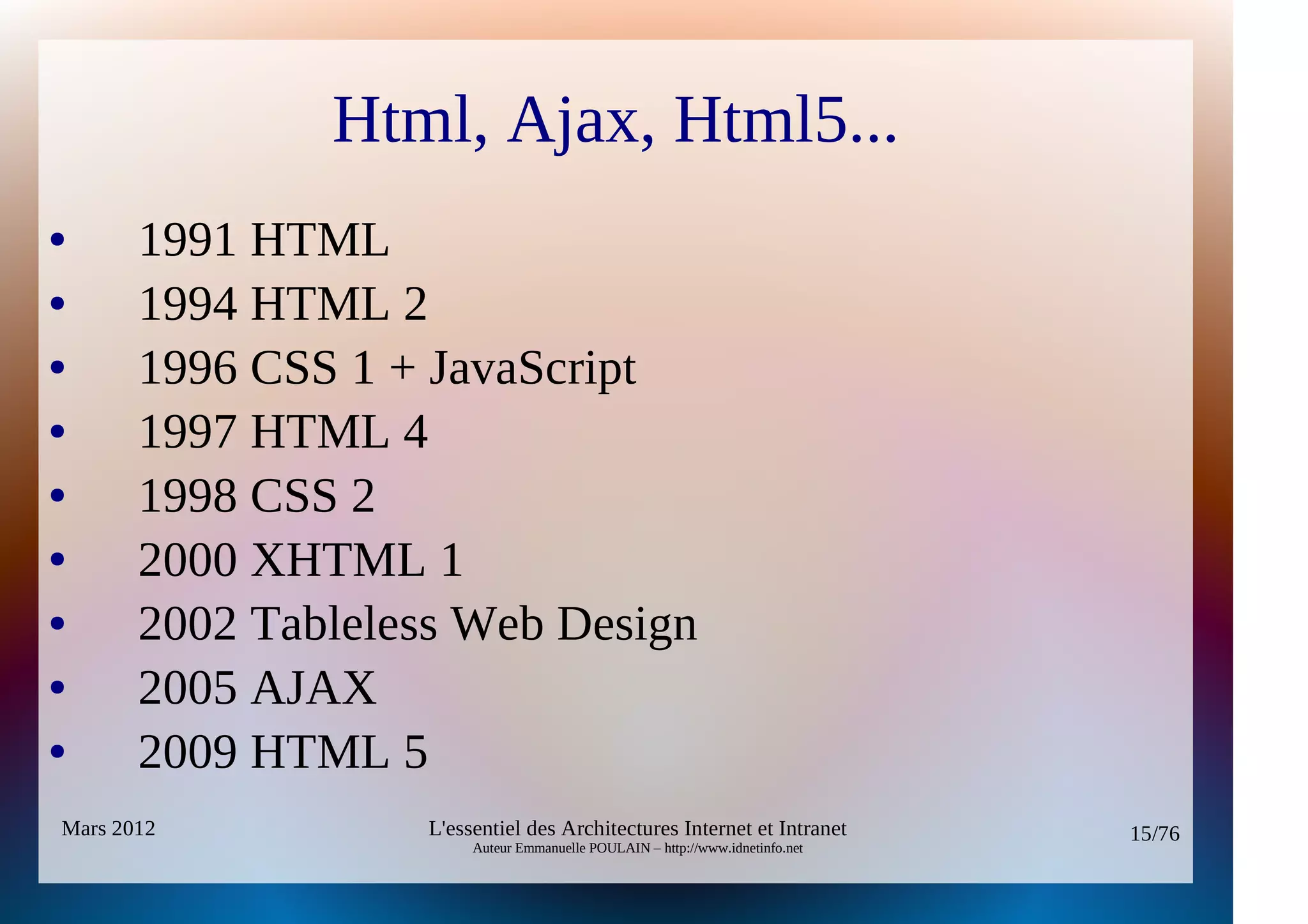

Html, Ajax, Html5...
● 1991 HTML
● 1994 HTML 2
● 1996 CSS 1 + JavaScript
● 1997 HTML 4
● 1998 CSS 2
● 2000 XHTML 1
● 2002 Tableless Web Design
● 2005 AJAX
● 2009 HTML 5

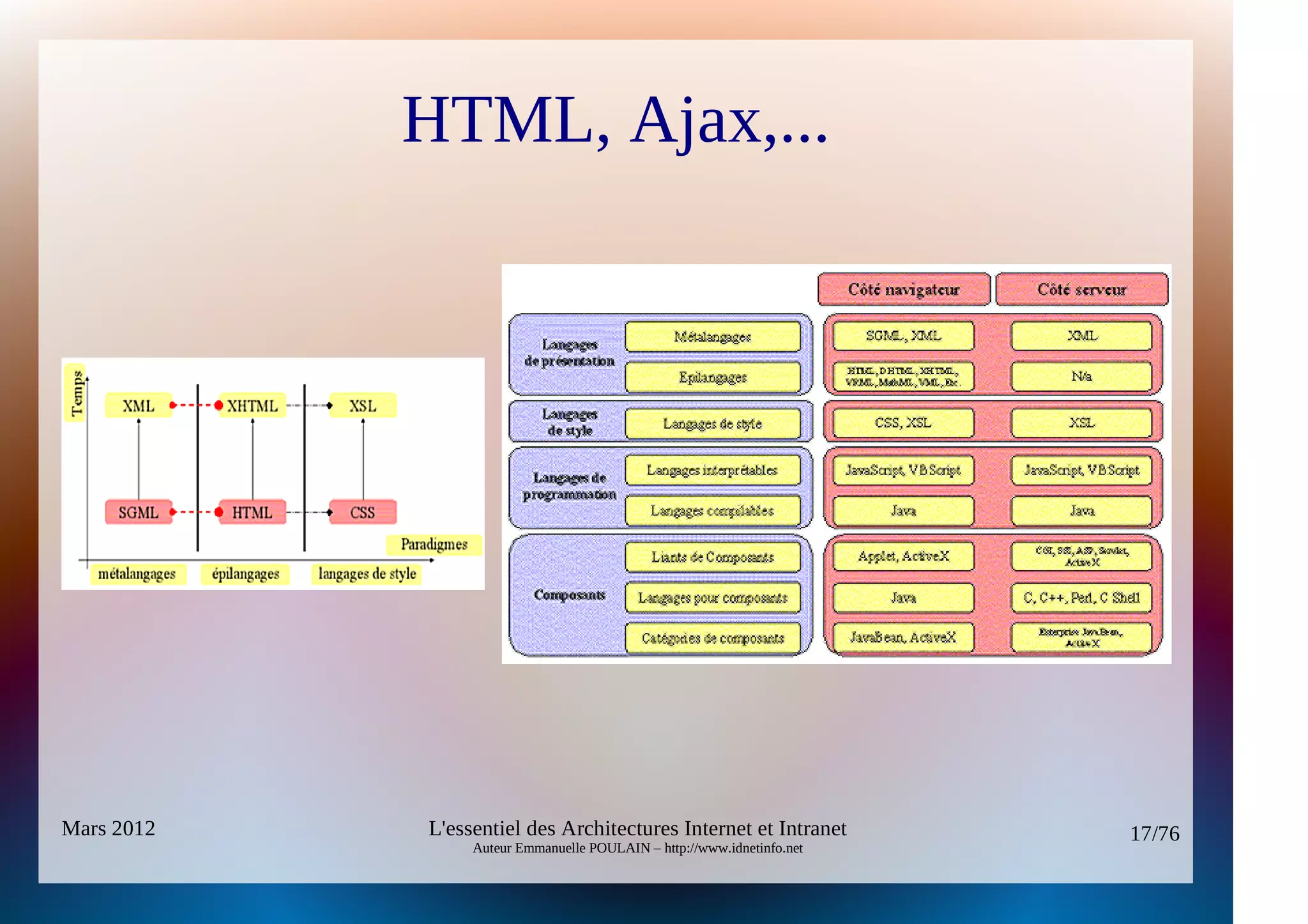

HTML, Ajax,...

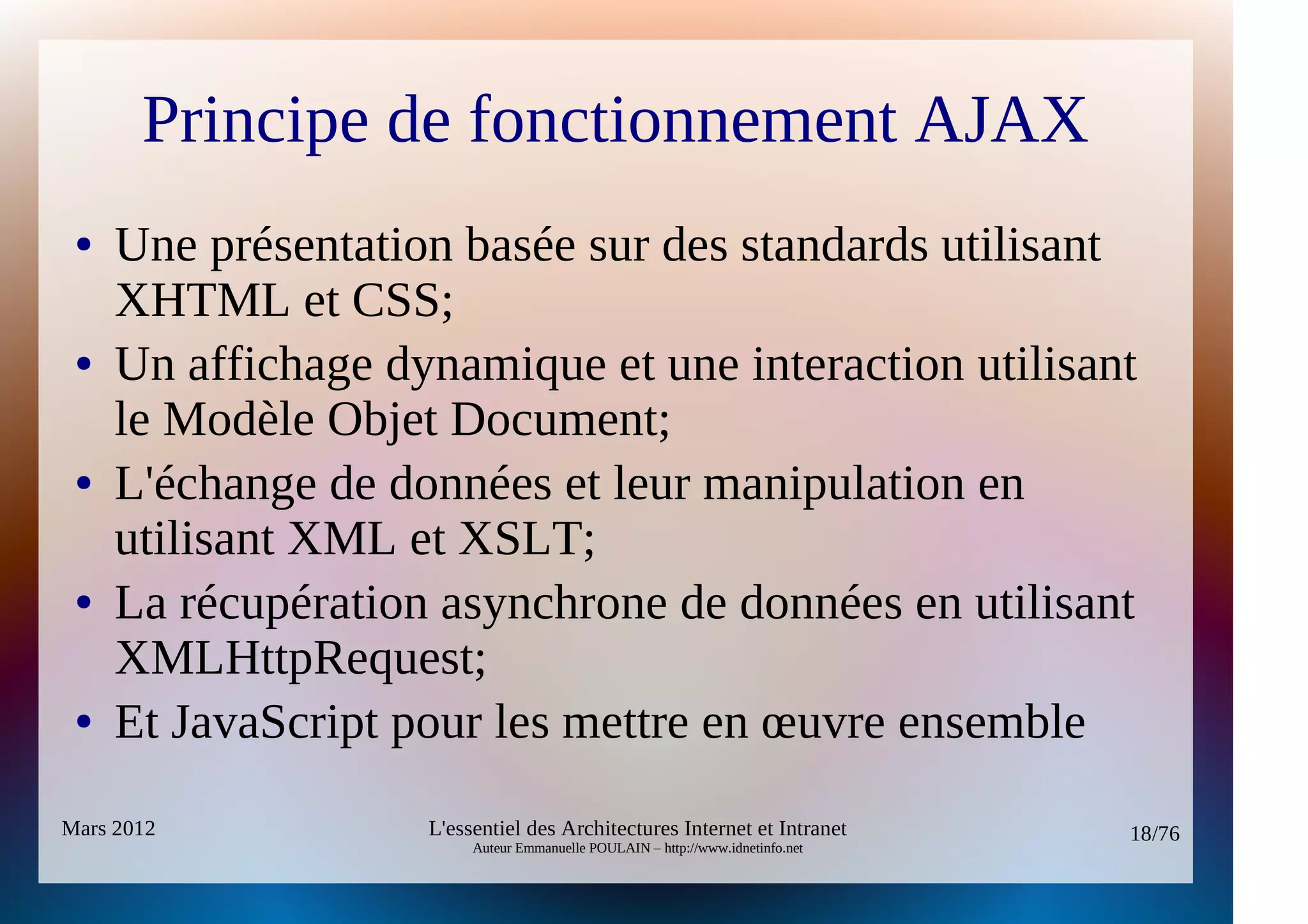

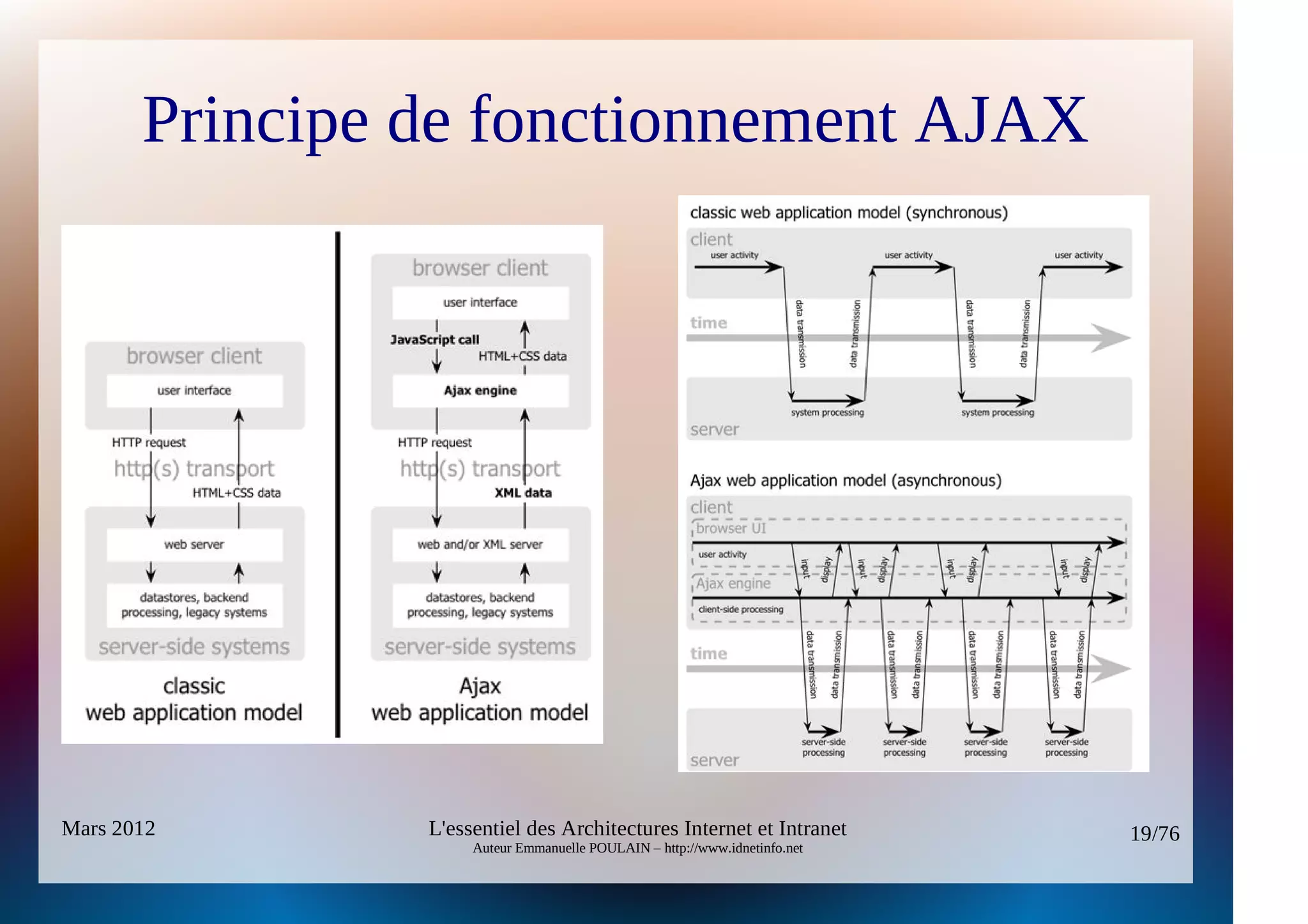

Principe de fonctionnement AJAX
● Une présentation basée sur des standards utilisant
XHTML et CSS;
● Un affichage dynamique et une interaction utilisant
le Modèle Objet Document;
● L'échange de données et leur manipulation en
utilisant XML et XSLT;
● La récupération asynchrone de données en utilisant
XMLHttpRequest;
● Et JavaScript pour les mettre en œuvre ensemble

Principe de fonctionnement AJAX


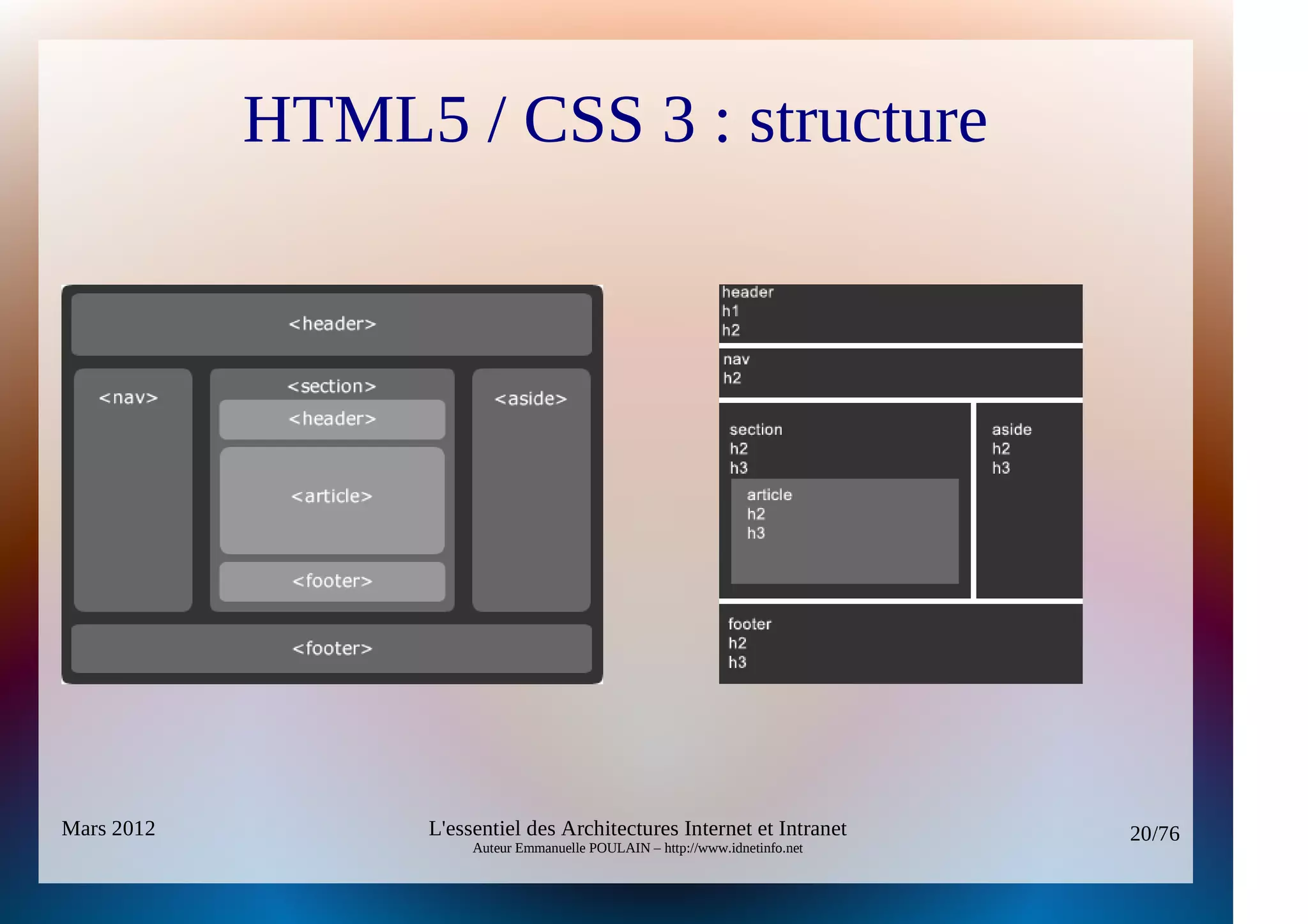

HTML5 / CSS 3 : structure

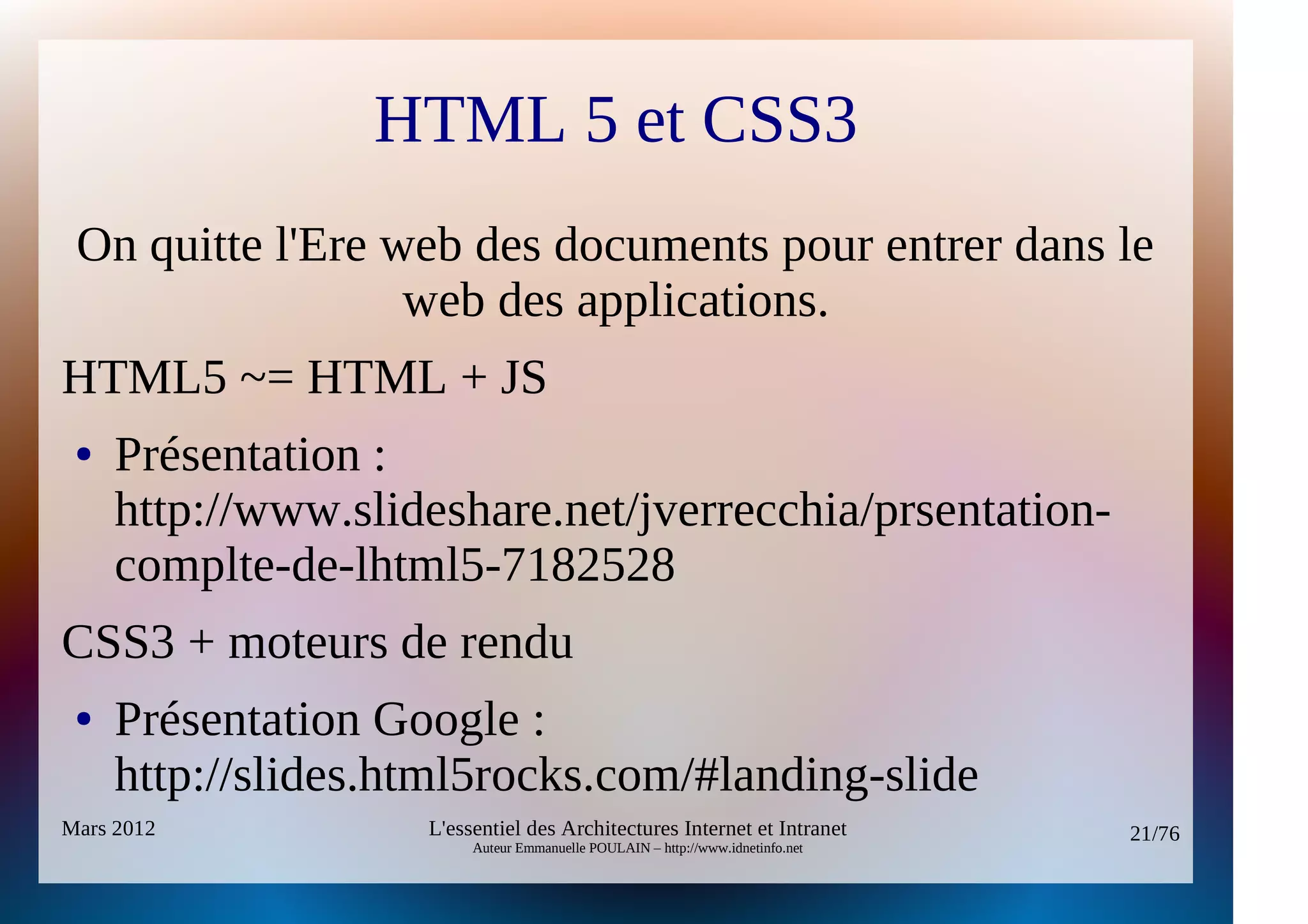

HTML 5 et CSS3
On quitte l'Ere web des documents pour entrer dans le
web des applications.
HTML5 ~= HTML + JS
● Présentation :
http://www.slideshare.net/jverrecchia/prsentation-
complte-de-lhtml5-7182528
CSS3 + moteurs de rendu
● Présentation Google :
http://slides.html5rocks.com/#landing-slide

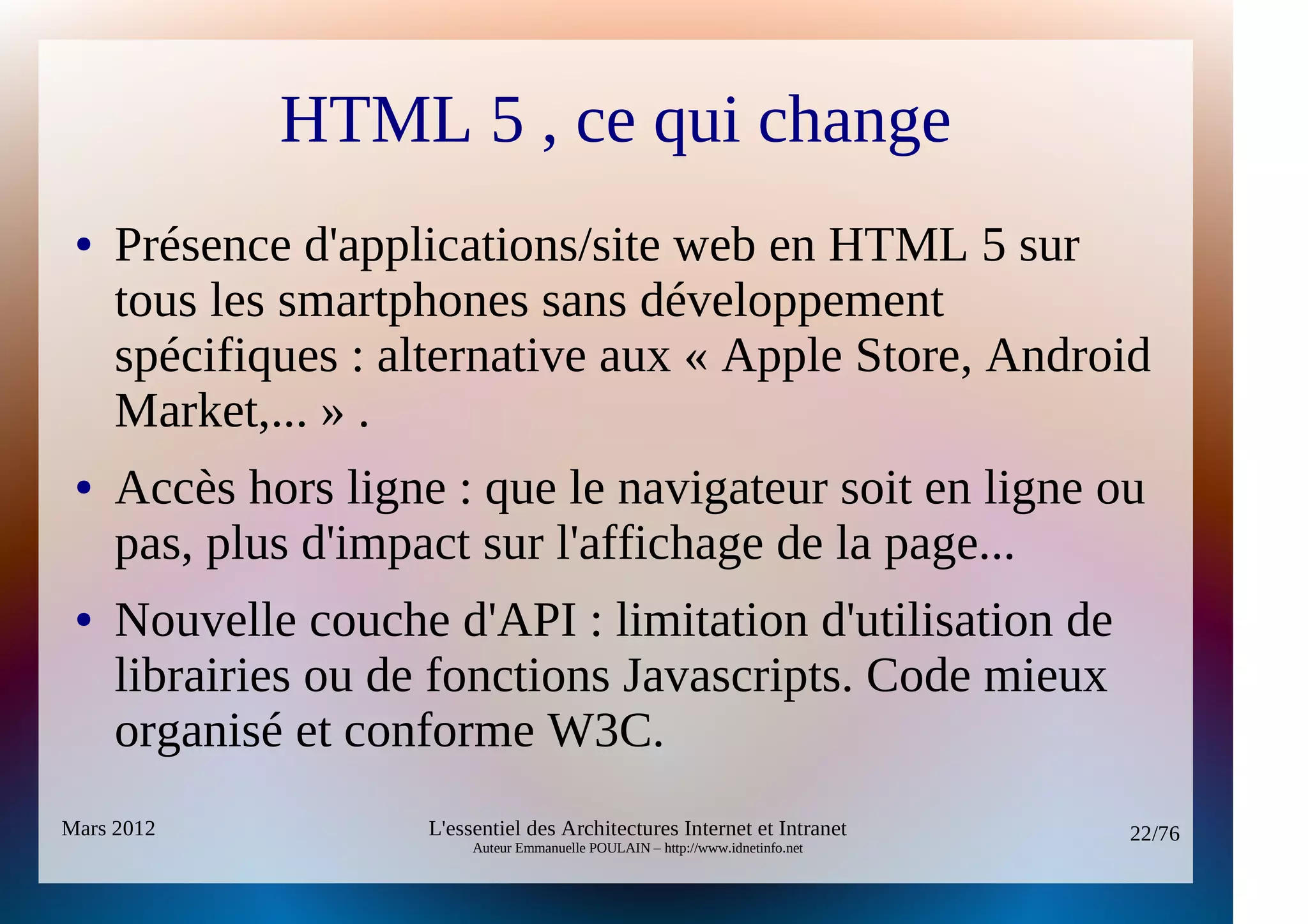

HTML 5 , ce qui change
● Présence d'applications/site web en HTML 5 sur
tous les smartphones sans développement
spécifiques : alternative aux « Apple Store, Android
Market,... » .
● Accès hors ligne : que le navigateur soit en ligne ou
pas, plus d'impact sur l'affichage de la page...
● Nouvelle couche d'API : limitation d'utilisation de
librairies ou de fonctions Javascripts. Code mieux
organisé et conforme W3C.

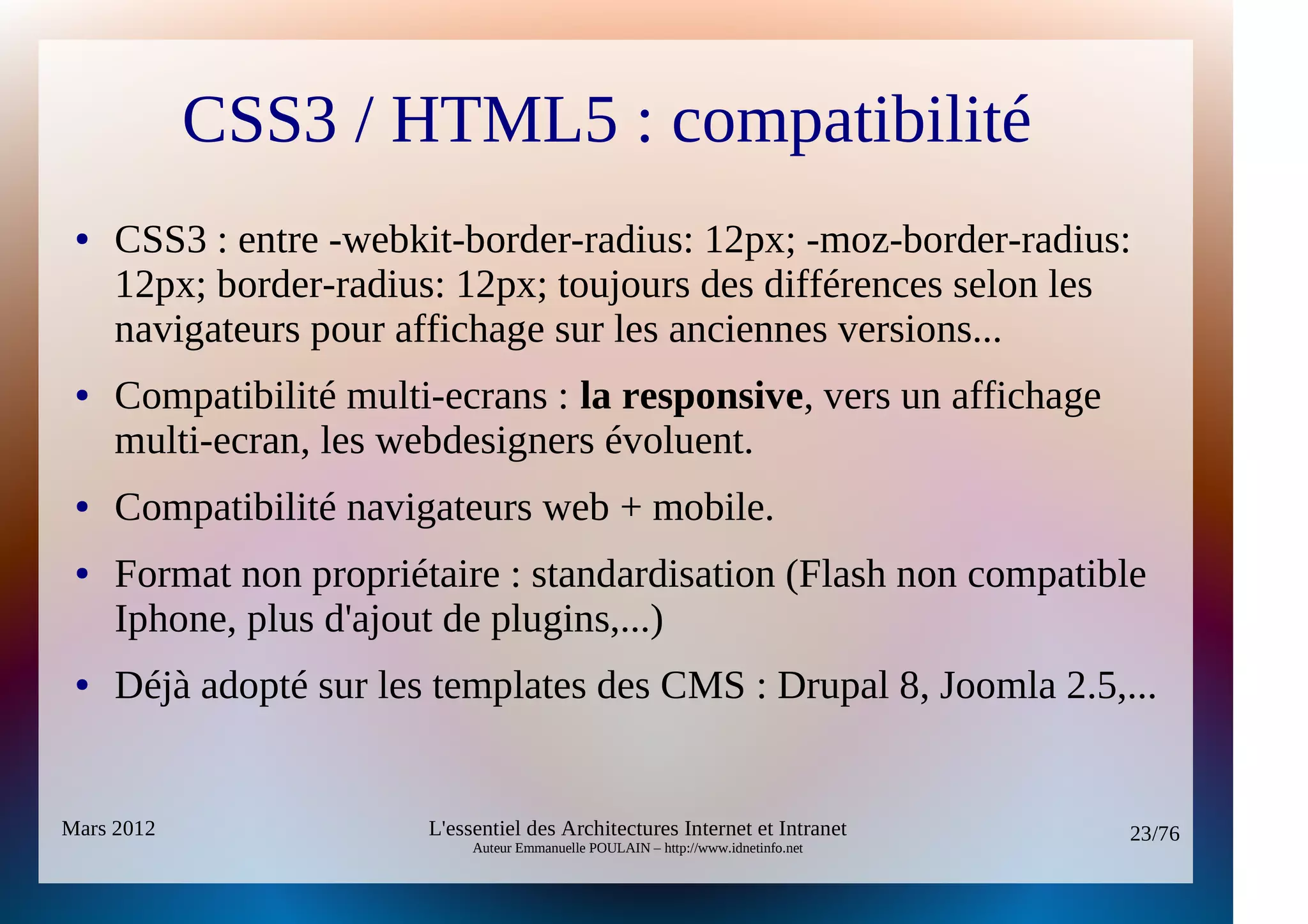

CSS3 / HTML5 : compatibilité
● CSS3 : entre -webkit-border-radius: 12px; -moz-border-radius:
12px; border-radius: 12px; toujours des différences selon les
navigateurs pour affichage sur les anciennes versions...
● Compatibilité multi-ecrans : la responsive, vers un affichage
multi-ecran, les webdesigners évoluent.
● Compatibilité navigateurs web + mobile.
● Format non propriétaire : standardisation (Flash non compatible
Iphone, plus d'ajout de plugins,...)
● Déjà adopté sur les templates des CMS : Drupal 8, Joomla 2.5,...

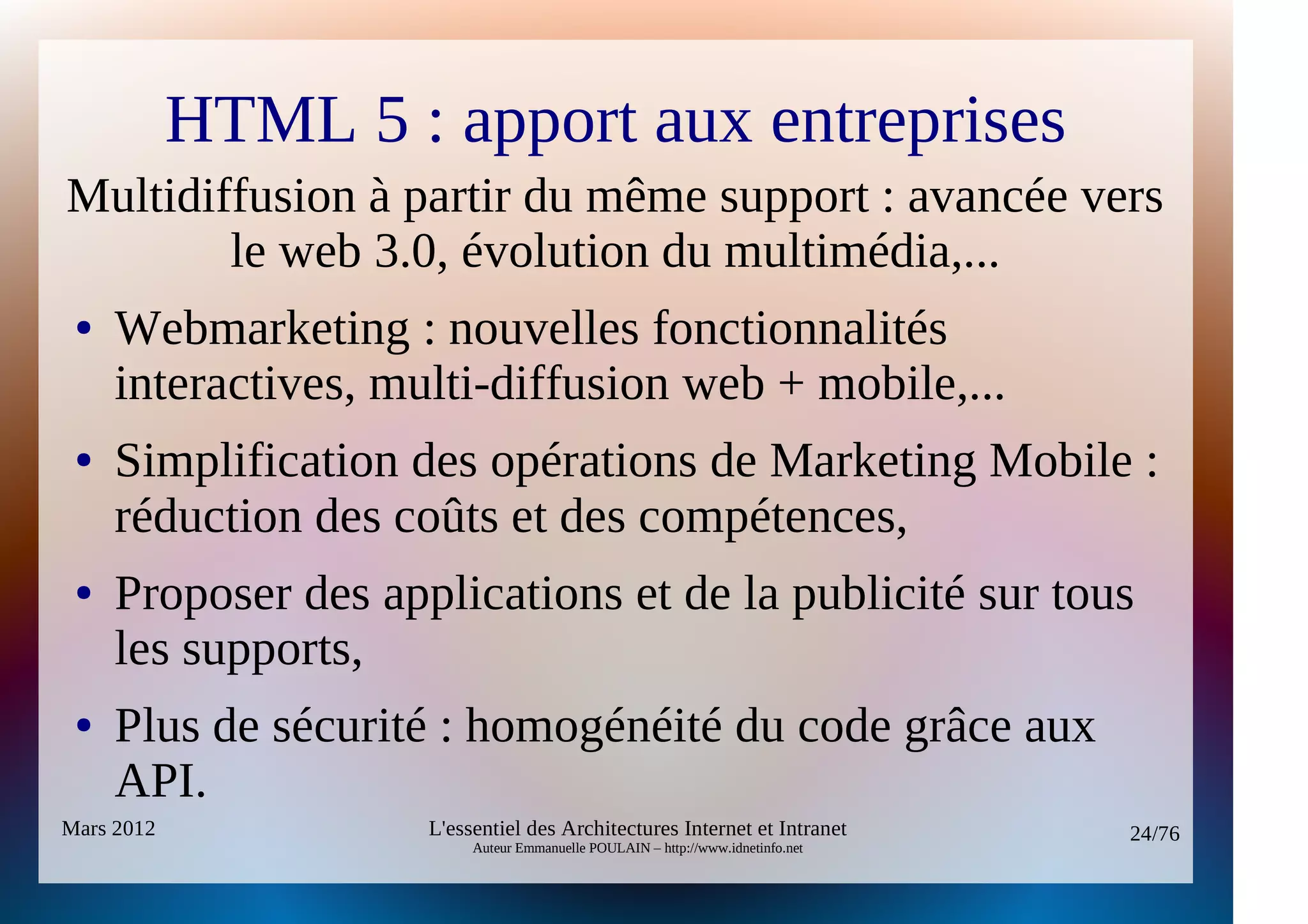

HTML 5 : apport aux entreprises
Multidiffusion à partir du même support : avancée vers
le web 3.0, évolution du multimédia,...
● Webmarketing : nouvelles fonctionnalités
interactives, multi-diffusion web + mobile,...
● Simplification des opérations de Marketing Mobile :
réduction des coûts et des compétences,
● Proposer des applications et de la publicité sur tous
les supports,
● Plus de sécurité : homogénéité du code grâce aux
API.

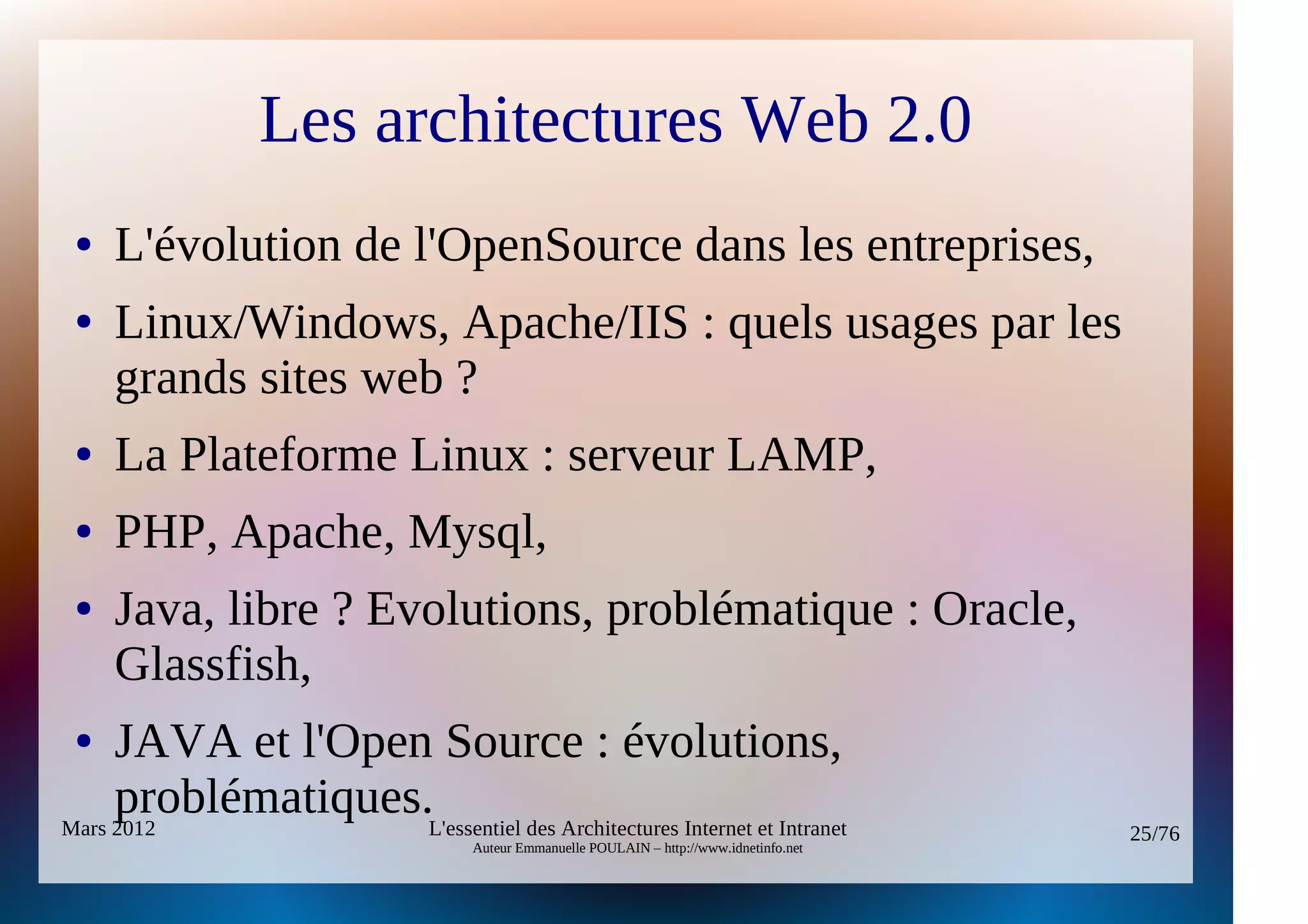

Les architectures Web 2.0
● L'évolution de l'OpenSource dans les entreprises,
● Linux/Windows, Apache/IIS : quels usages par les
grands sites web ?
● La Plateforme Linux : serveur LAMP,
● PHP, Apache, Mysql,
● Java, libre ? Evolutions, problématique : Oracle,
Glassfish,
● JAVA et l'Open Source : évolutions,
problématiques.L'essentiel des Architectures Internet et Intranet
Mars 2012 25/76

Web 2.0 : l'avancée de l'OpenSource

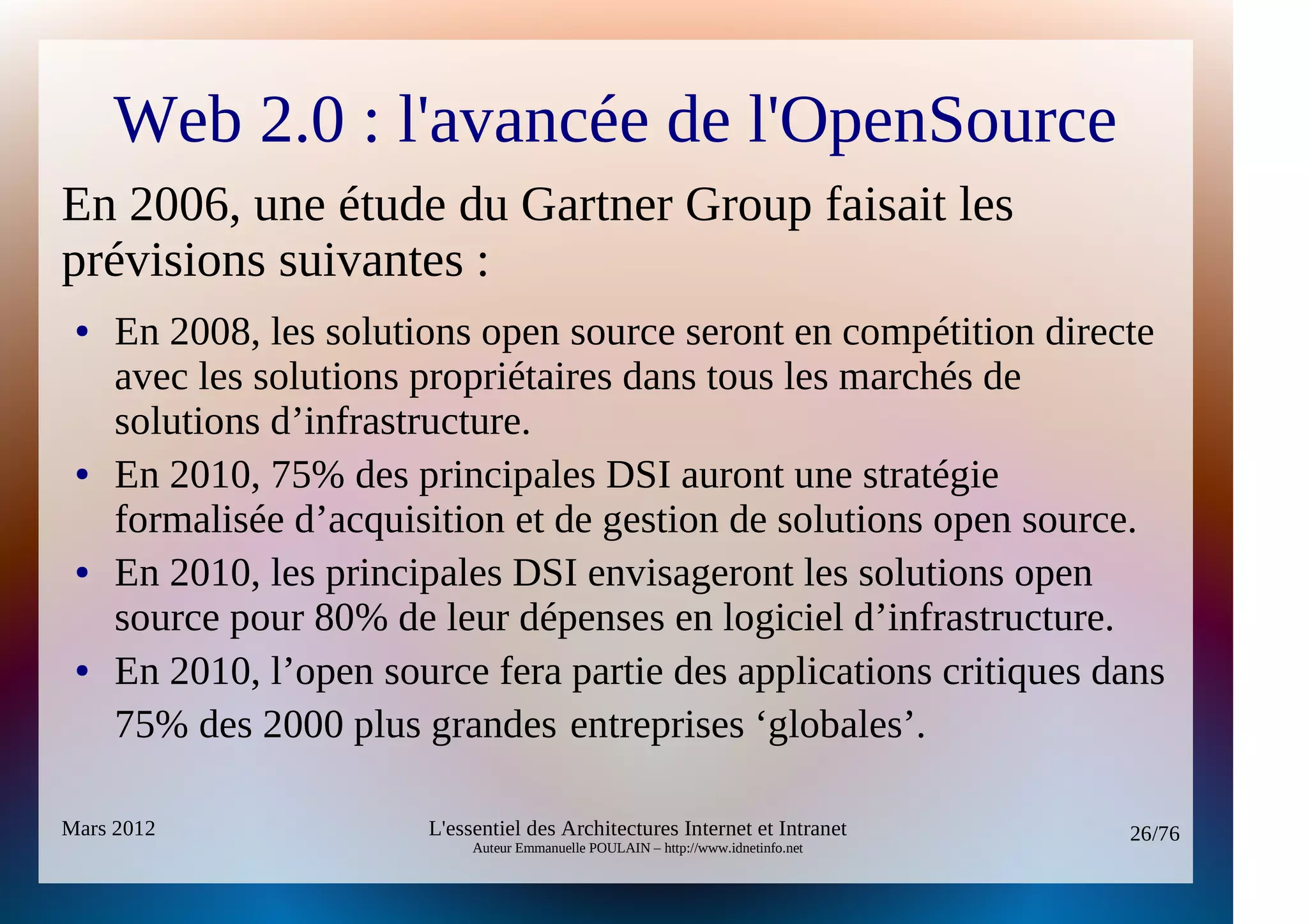

En 2006, une étude du Gartner Group faisait les
prévisions suivantes :
● En 2008, les solutions open source seront en compétition directe
avec les solutions propriétaires dans tous les marchés de
solutions d’infrastructure.
● En 2010, 75% des principales DSI auront une stratégie
formalisée d’acquisition et de gestion de solutions open source.
● En 2010, les principales DSI envisageront les solutions open
source pour 80% de leur dépenses en logiciel d’infrastructure.
● En 2010, l’open source fera partie des applications critiques dans
75% des 2000 plus grandes entreprises ‘globales’.


Web 2.0 l'avancée de l'OpenSource

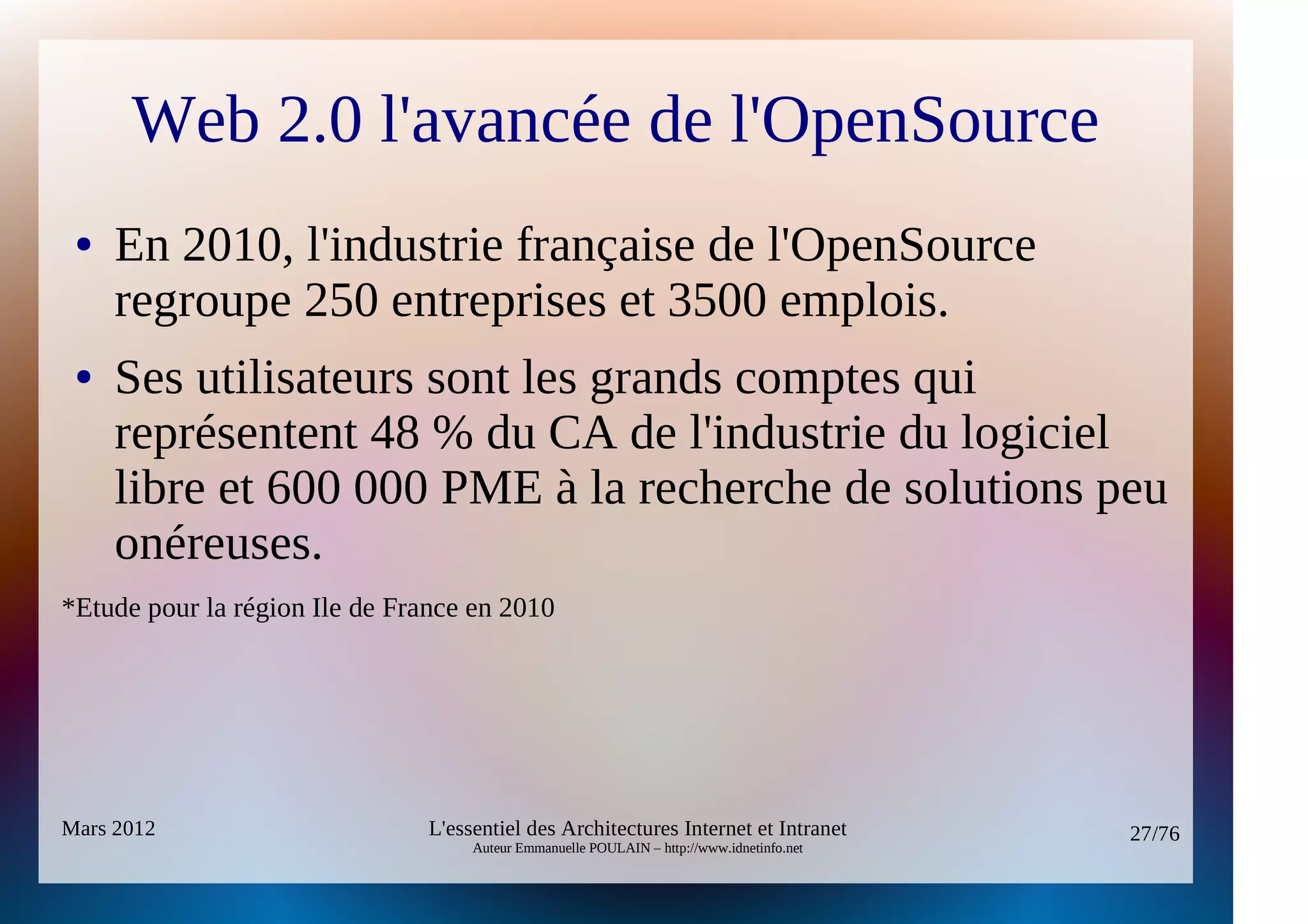

● En 2010, l'industrie française de l'OpenSource
regroupe 250 entreprises et 3500 emplois.
● Ses utilisateurs sont les grands comptes qui
représentent 48 % du CA de l'industrie du logiciel
libre et 600 000 PME à la recherche de solutions peu
onéreuses.
*Etude pour la région Ile de France en 2010

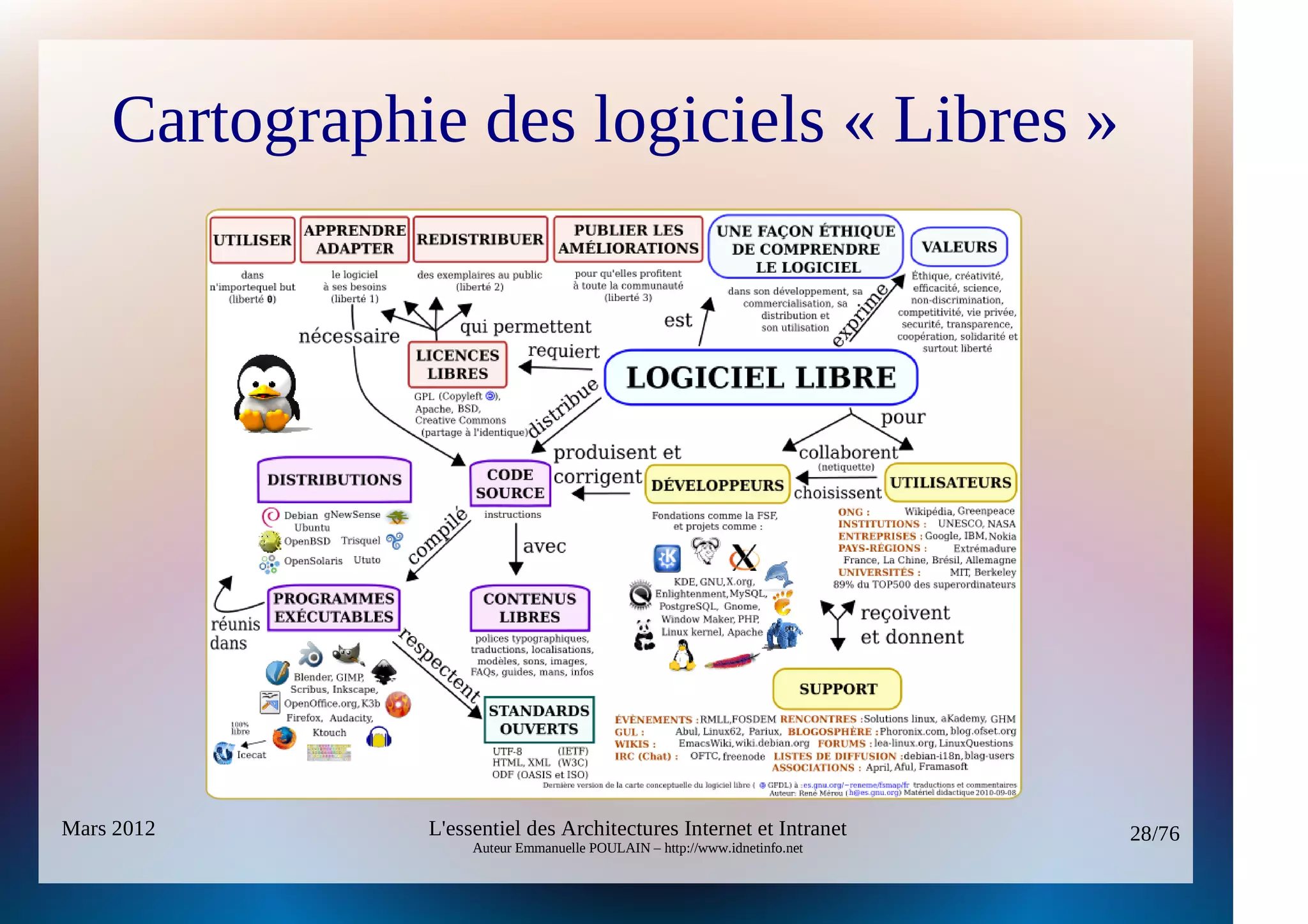

Cartographie des logiciels « Libres »

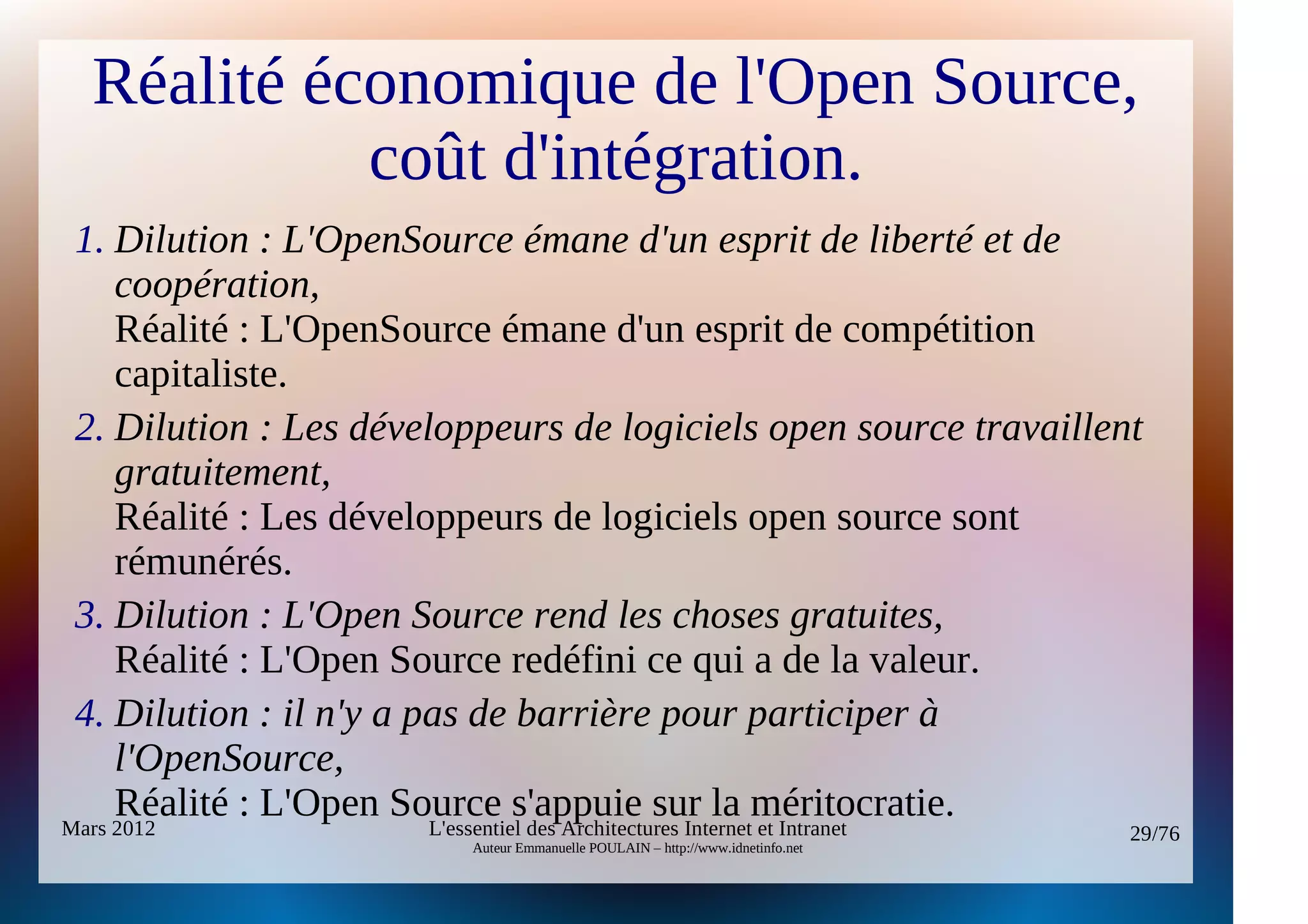

Réalité économique de l'Open Source,
coût d'intégration.
1. Dilution : L'OpenSource émane d'un esprit de liberté et de
coopération,
Réalité : L'OpenSource émane d'un esprit de compétition
capitaliste.
2. Dilution : Les développeurs de logiciels open source travaillent
gratuitement,
Réalité : Les développeurs de logiciels open source sont
rémunérés.
3. Dilution : L'Open Source rend les choses gratuites,
Réalité : L'Open Source redéfini ce qui a de la valeur.
4. Dilution : il n'y a pas de barrière pour participer à
l'OpenSource,
Réalité : L'Open Source s'appuie sur la méritocratie.

Réalité économique de l'Open Source

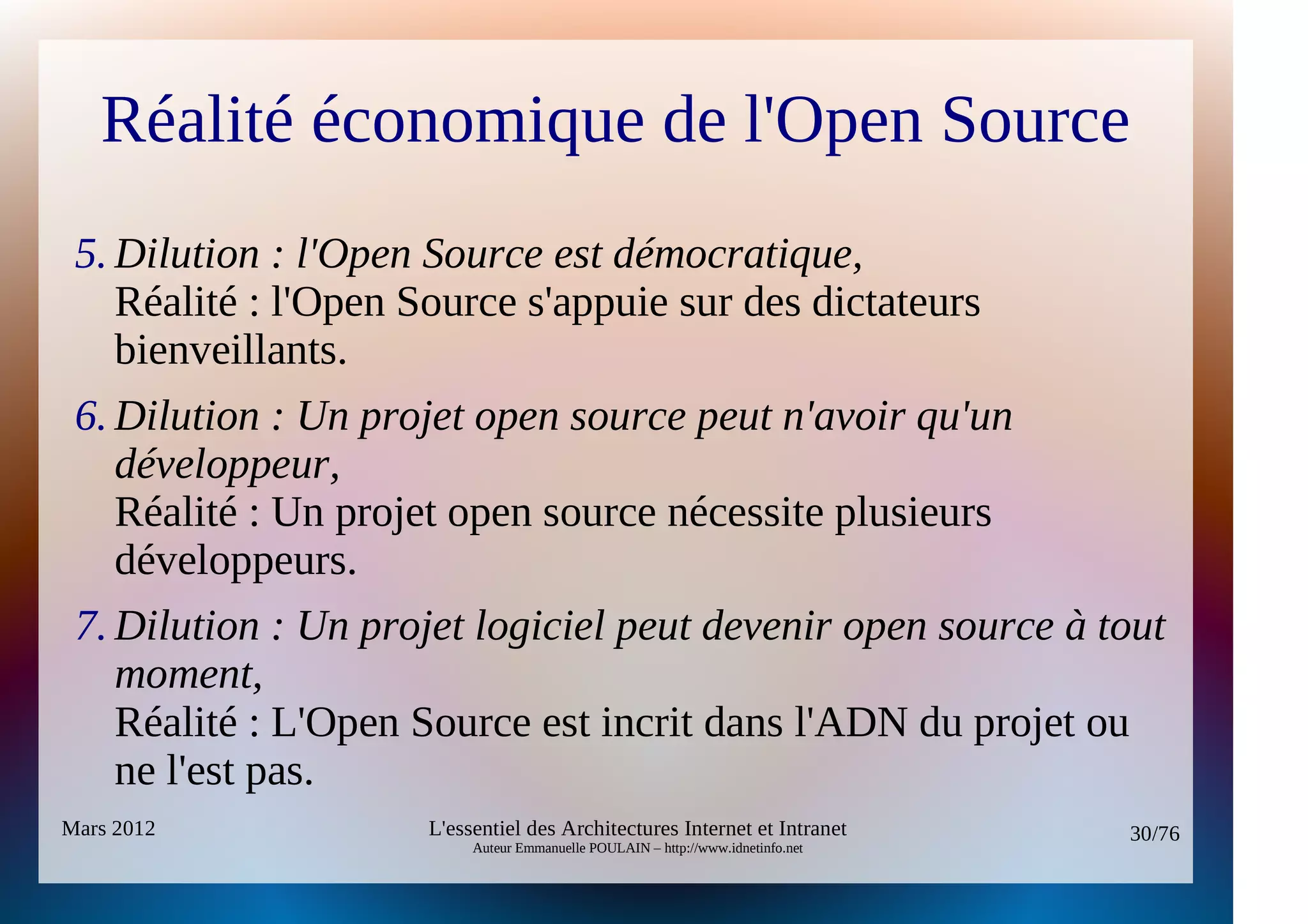

5. Dilution : l'Open Source est démocratique,
Réalité : l'Open Source s'appuie sur des dictateurs
bienveillants.
6. Dilution : Un projet open source peut n'avoir qu'un
développeur,
Réalité : Un projet open source nécessite plusieurs
développeurs.
7. Dilution : Un projet logiciel peut devenir open source à tout
moment,
Réalité : L'Open Source est incrit dans l'ADN du projet ou
ne l'est pas.

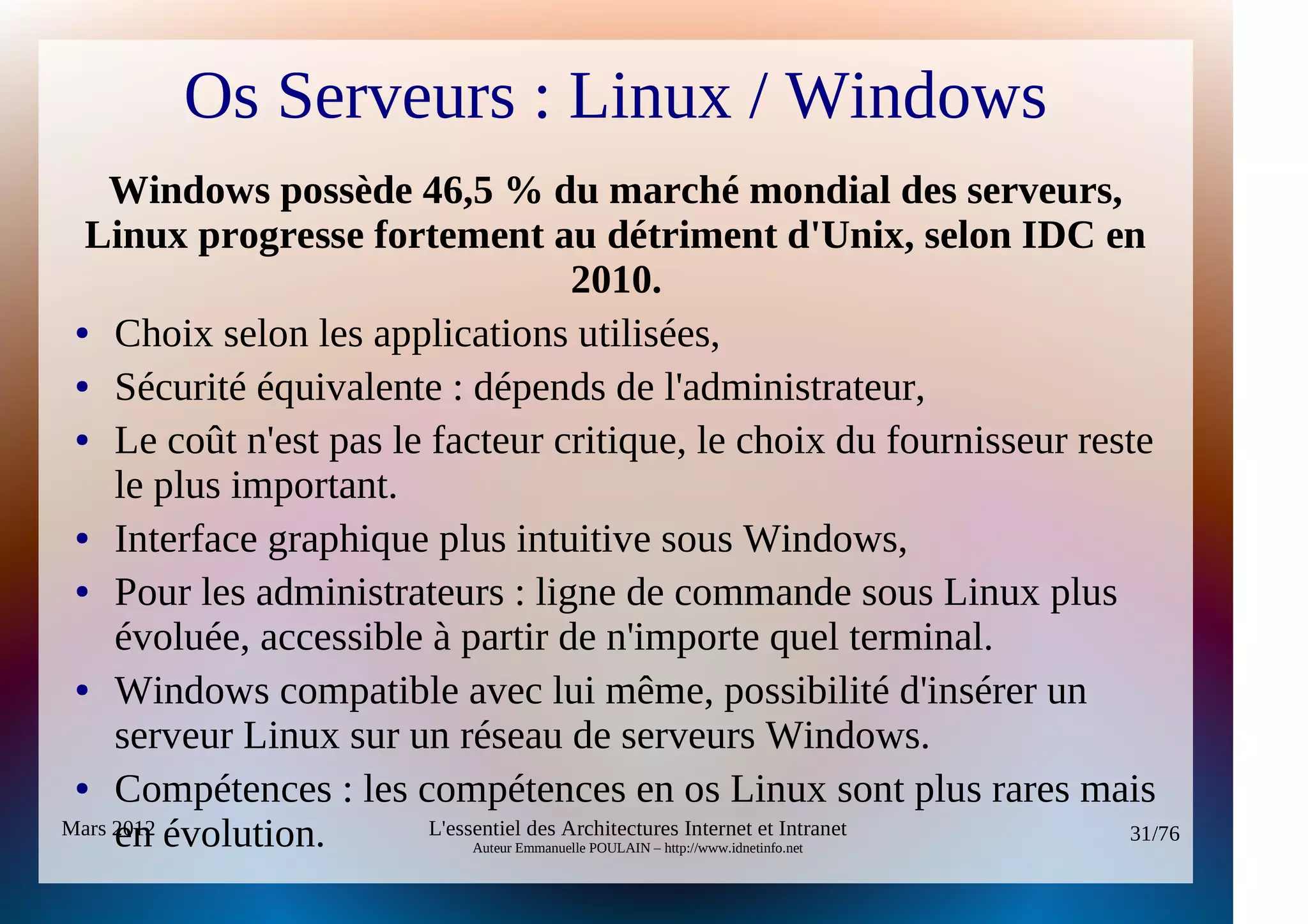

Os Serveurs : Linux / Windows
Windows possède 46,5 % du marché mondial des serveurs,
Linux progresse fortement au détriment d'Unix, selon IDC en
2010.
● Choix selon les applications utilisées,

● Sécurité équivalente : dépends de l'administrateur,

● Le coût n'est pas le facteur critique, le choix du fournisseur reste

le plus important.
● Interface graphique plus intuitive sous Windows,

● Pour les administrateurs : ligne de commande sous Linux plus

évoluée, accessible à partir de n'importe quel terminal.
● Windows compatible avec lui même, possibilité d'insérer un

serveur Linux sur un réseau de serveurs Windows.
● Compétences : les compétences en os Linux sont plus rares mais

en évolution.

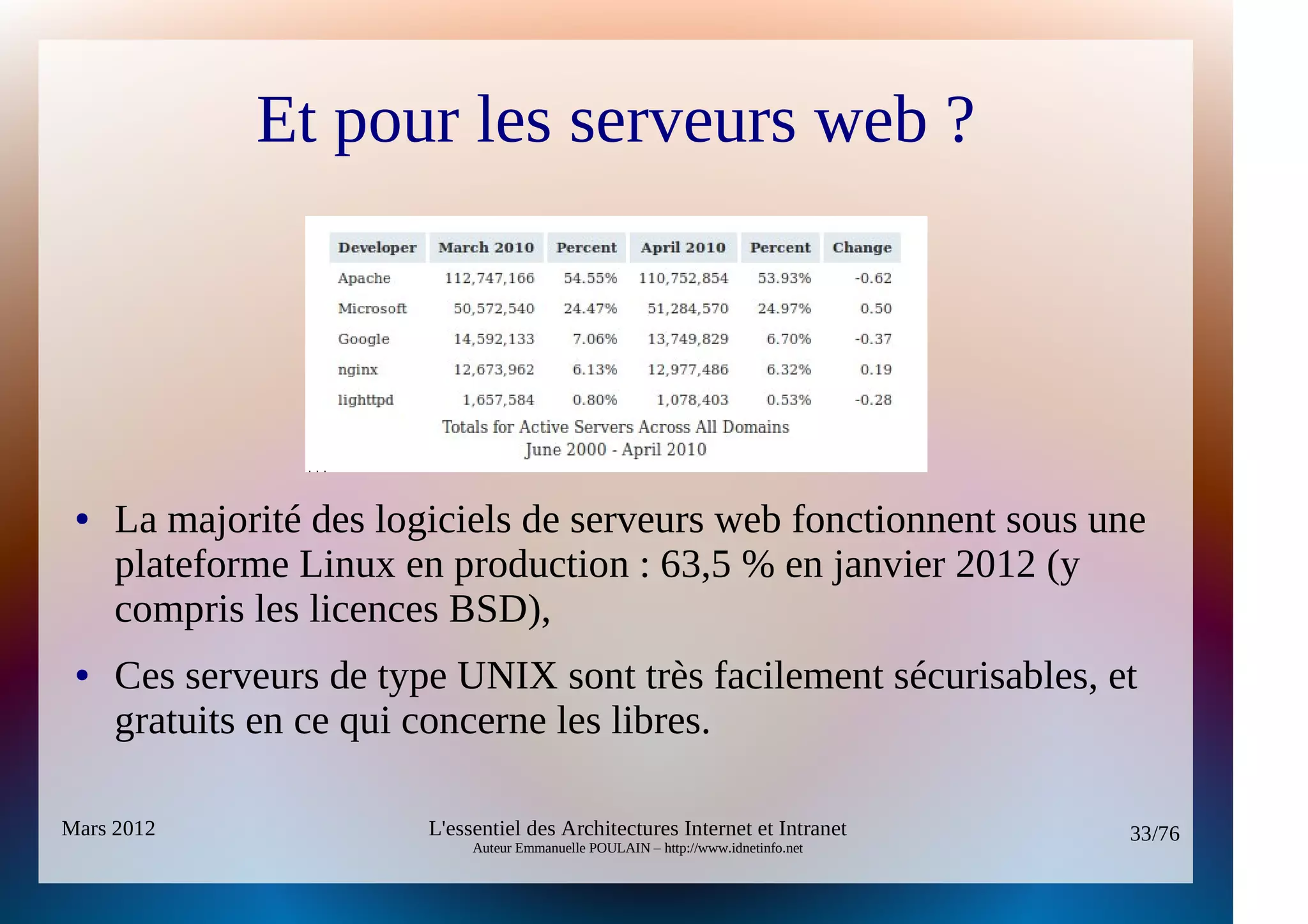

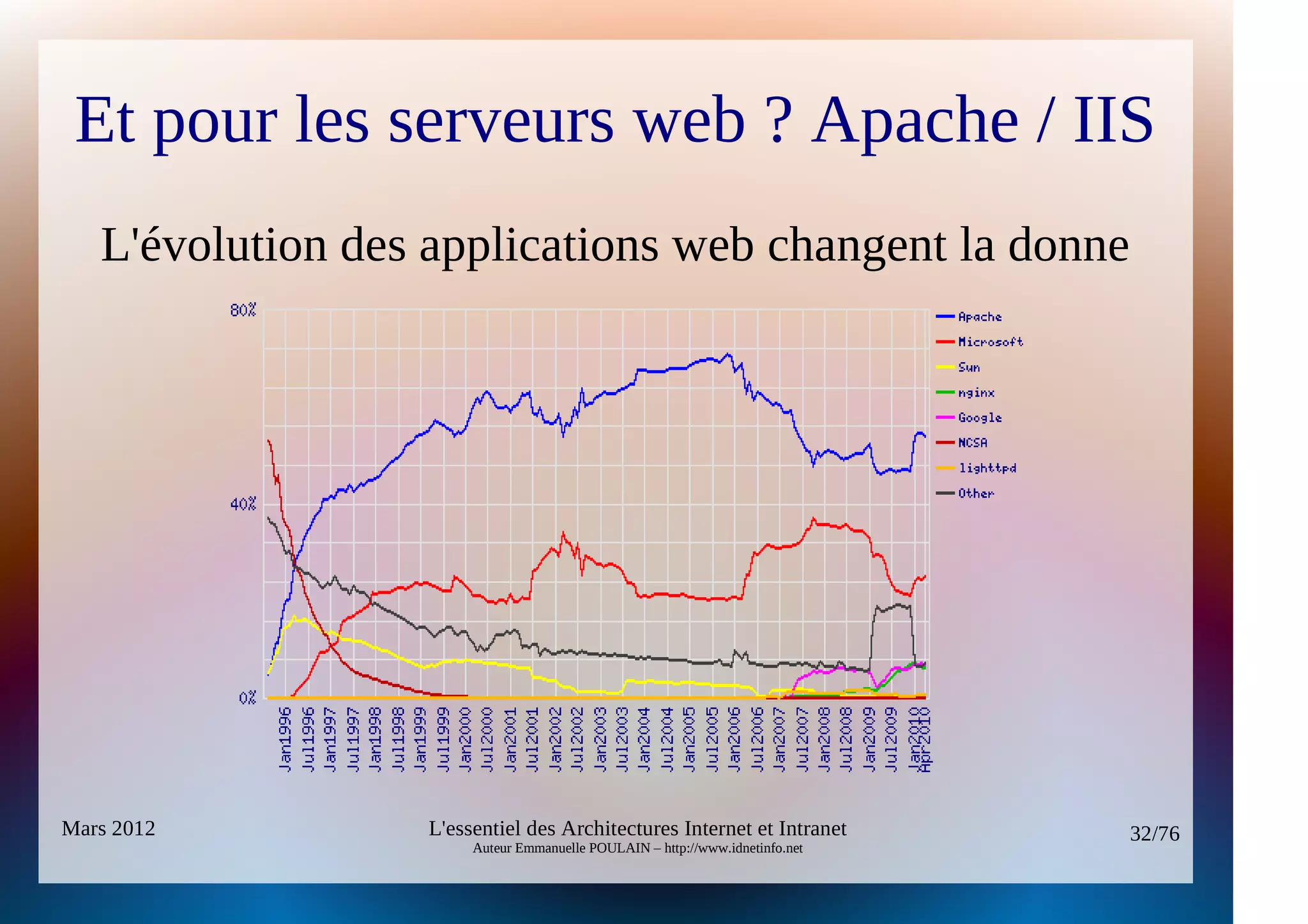

Et pour les serveurs web ? Apache / IIS
L'évolution des applications web changent la donne


Et pour les serveurs web ?

● La majorité des logiciels de serveurs web fonctionnent sous une
plateforme Linux en production : 63,5 % en janvier 2012 (y
compris les licences BSD),
● Ces serveurs de type UNIX sont très facilement sécurisables, et
gratuits en ce qui concerne les libres.

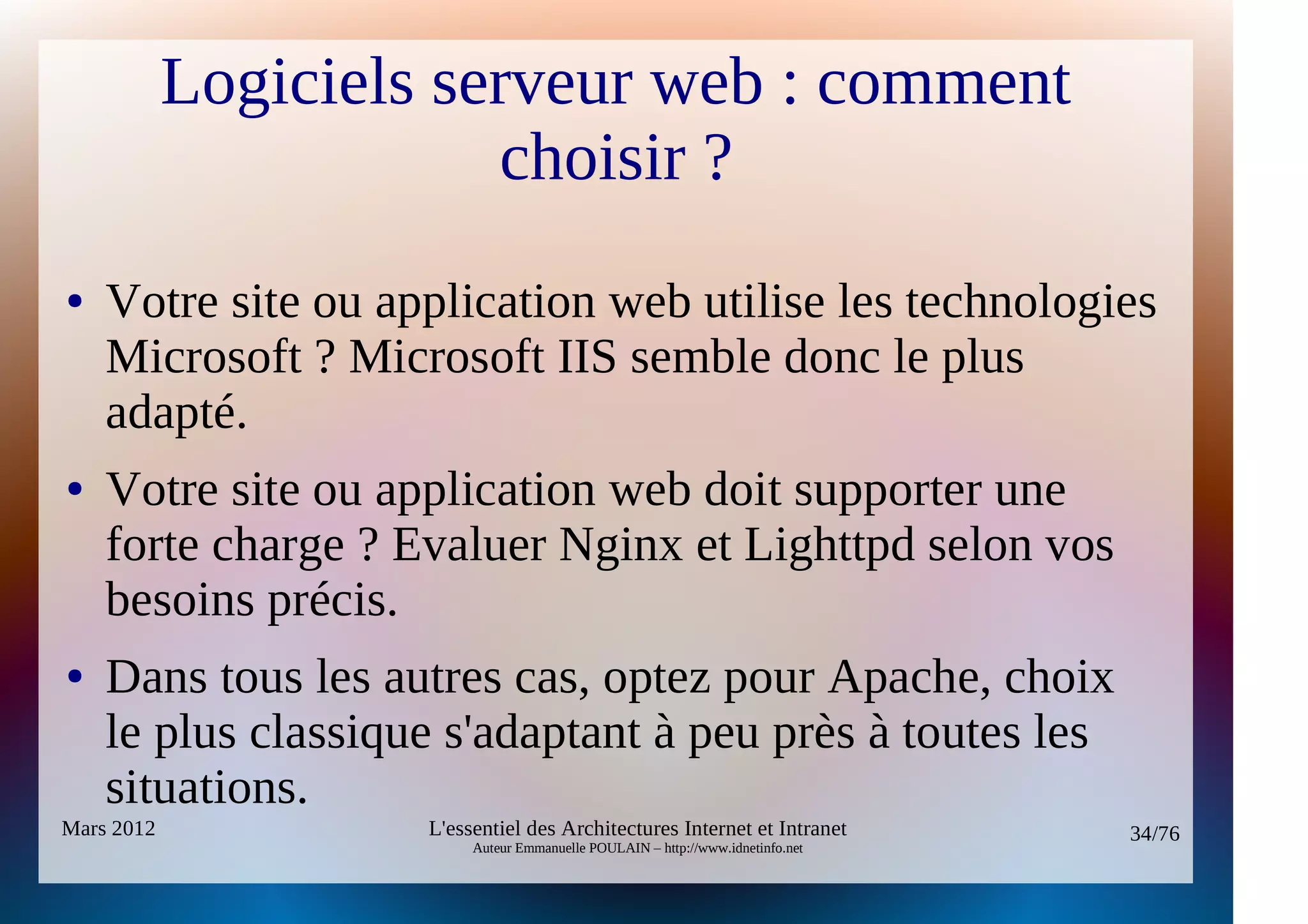

Logiciels serveur web : comment
choisir ?
● Votre site ou application web utilise les technologies
Microsoft ? Microsoft IIS semble donc le plus
adapté.
● Votre site ou application web doit supporter une
forte charge ? Evaluer Nginx et Lighttpd selon vos
besoins précis.
● Dans tous les autres cas, optez pour Apache, choix
le plus classique s'adaptant à peu près à toutes les
situations.

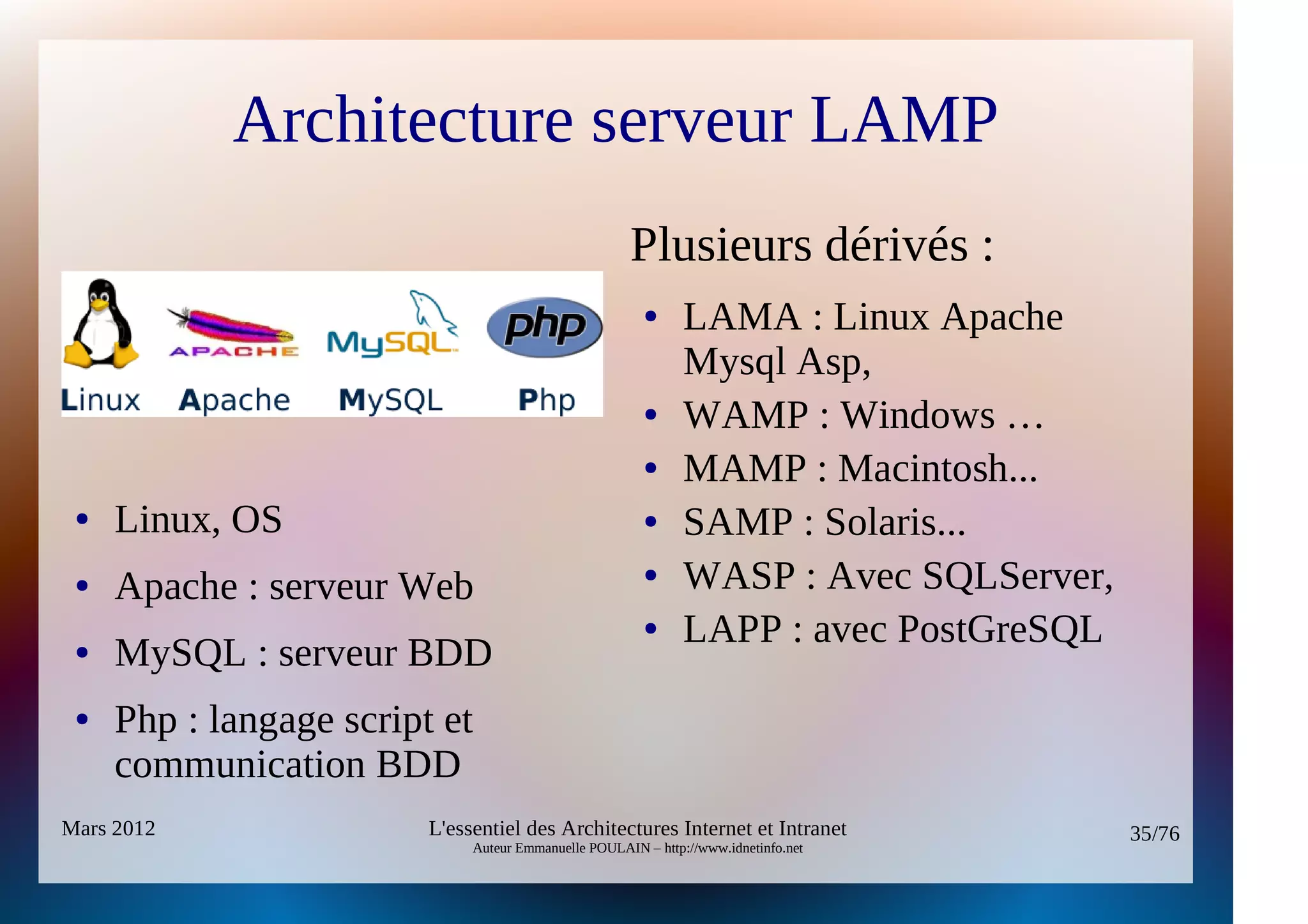

Architecture serveur LAMP
Plusieurs dérivés :
● LAMA : Linux Apache
Mysql Asp,
● WAMP : Windows …
● MAMP : Macintosh...
● Linux, OS ● SAMP : Solaris...
● Apache : serveur Web ● WASP : Avec SQLServer,
● LAPP : avec PostGreSQL
● MySQL : serveur BDD
● Php : langage script et
communication BDD

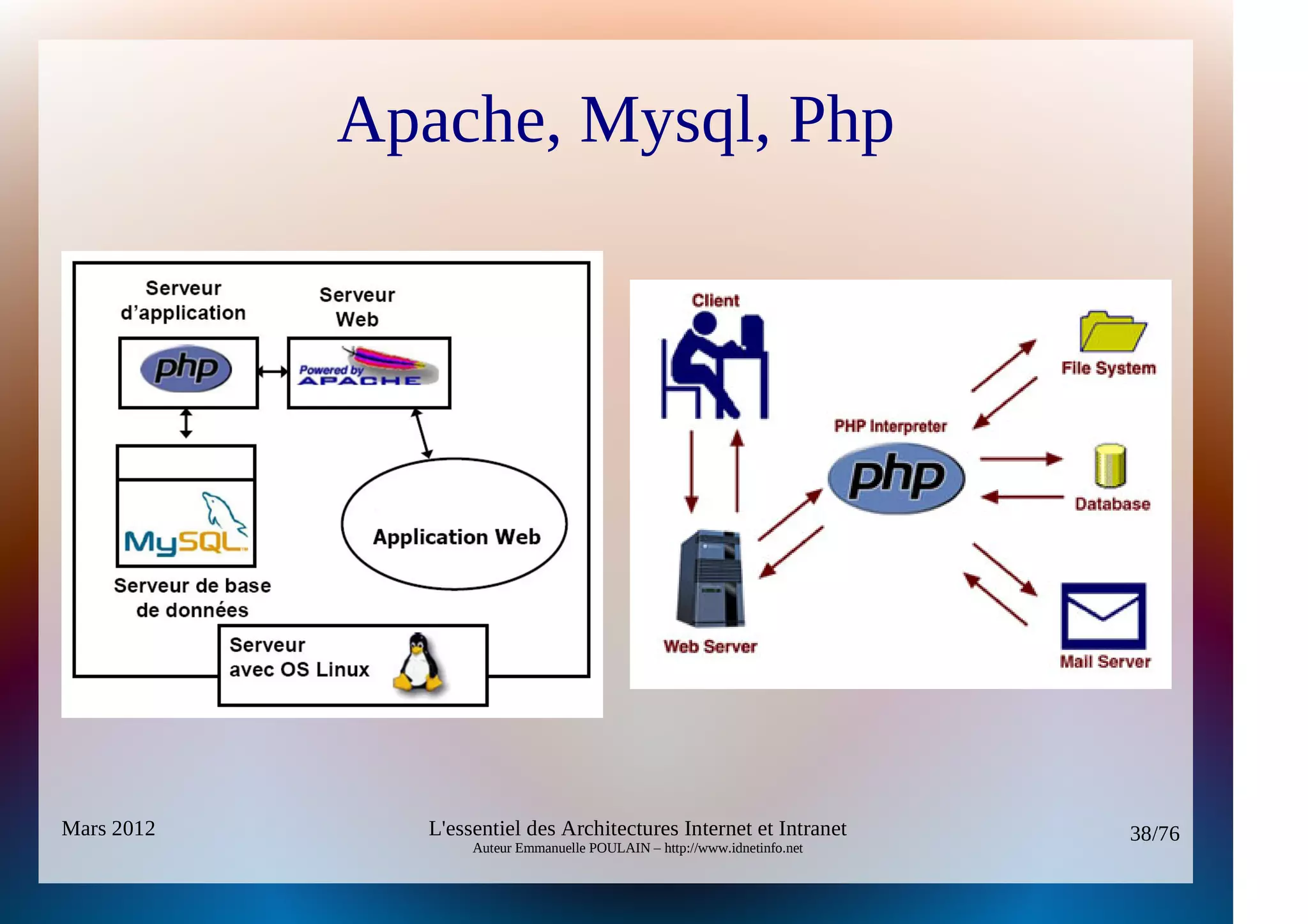

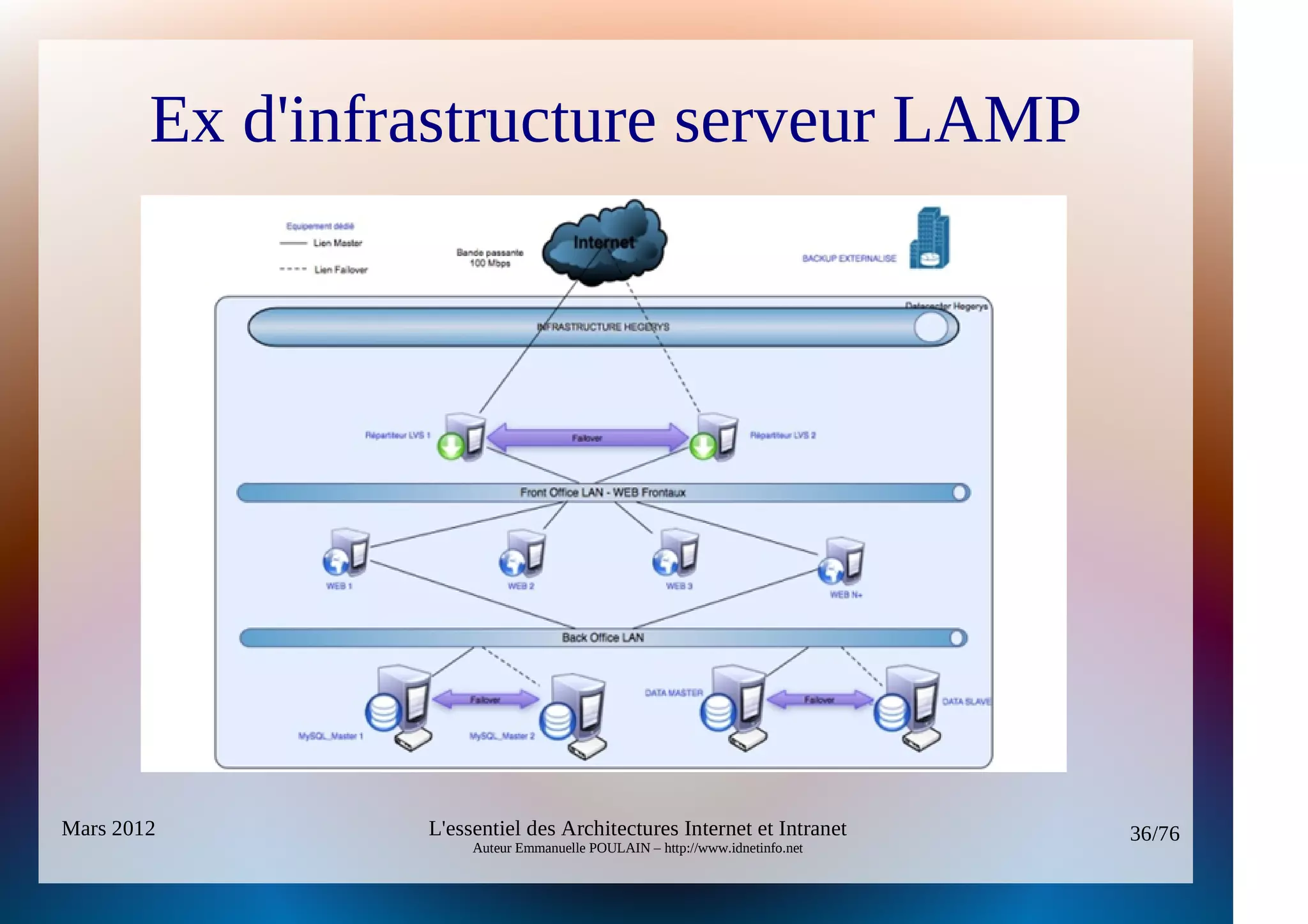

Ex d'infrastructure serveur LAMP

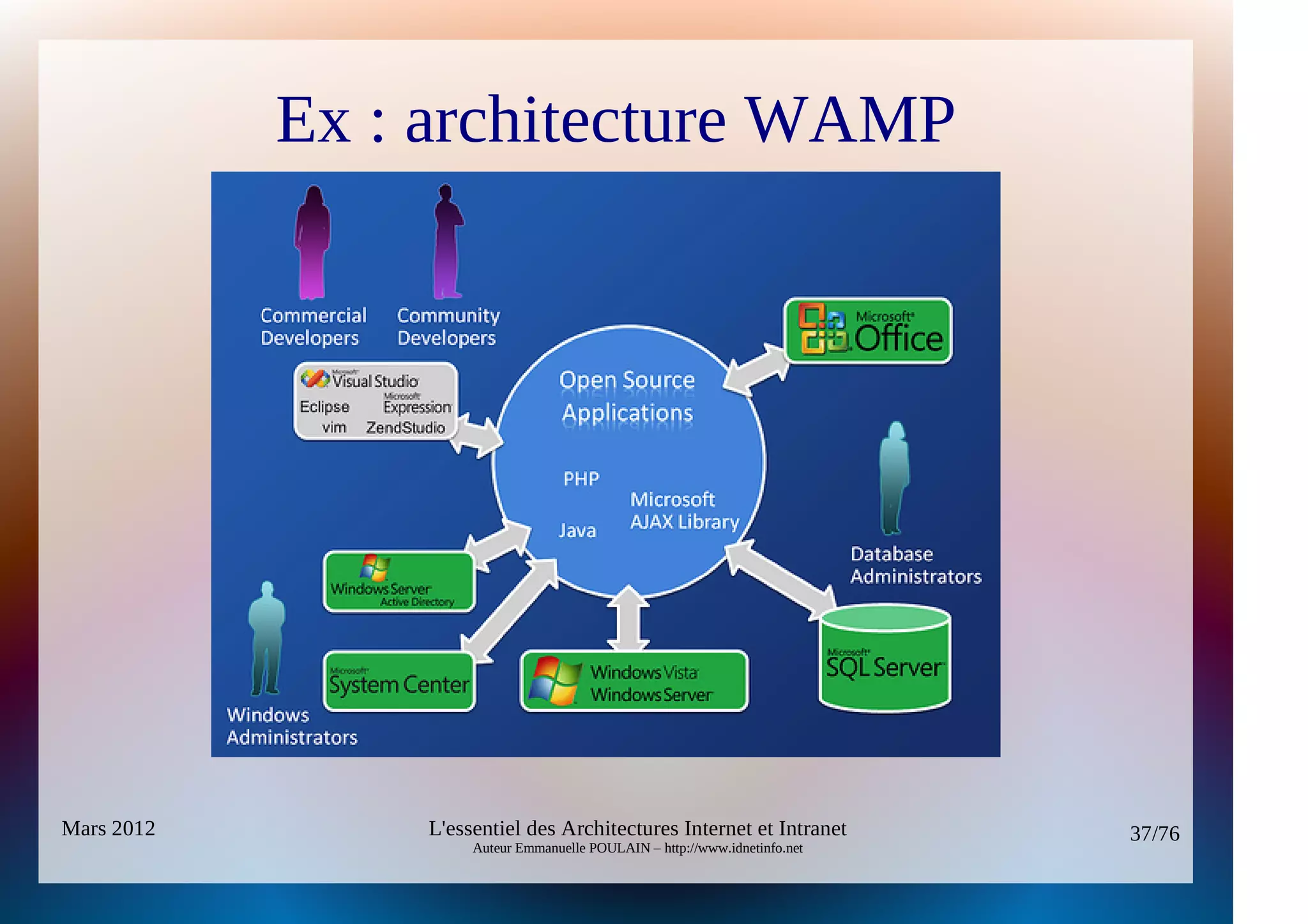

Ex : architecture WAMP


Apache, Mysql, Php

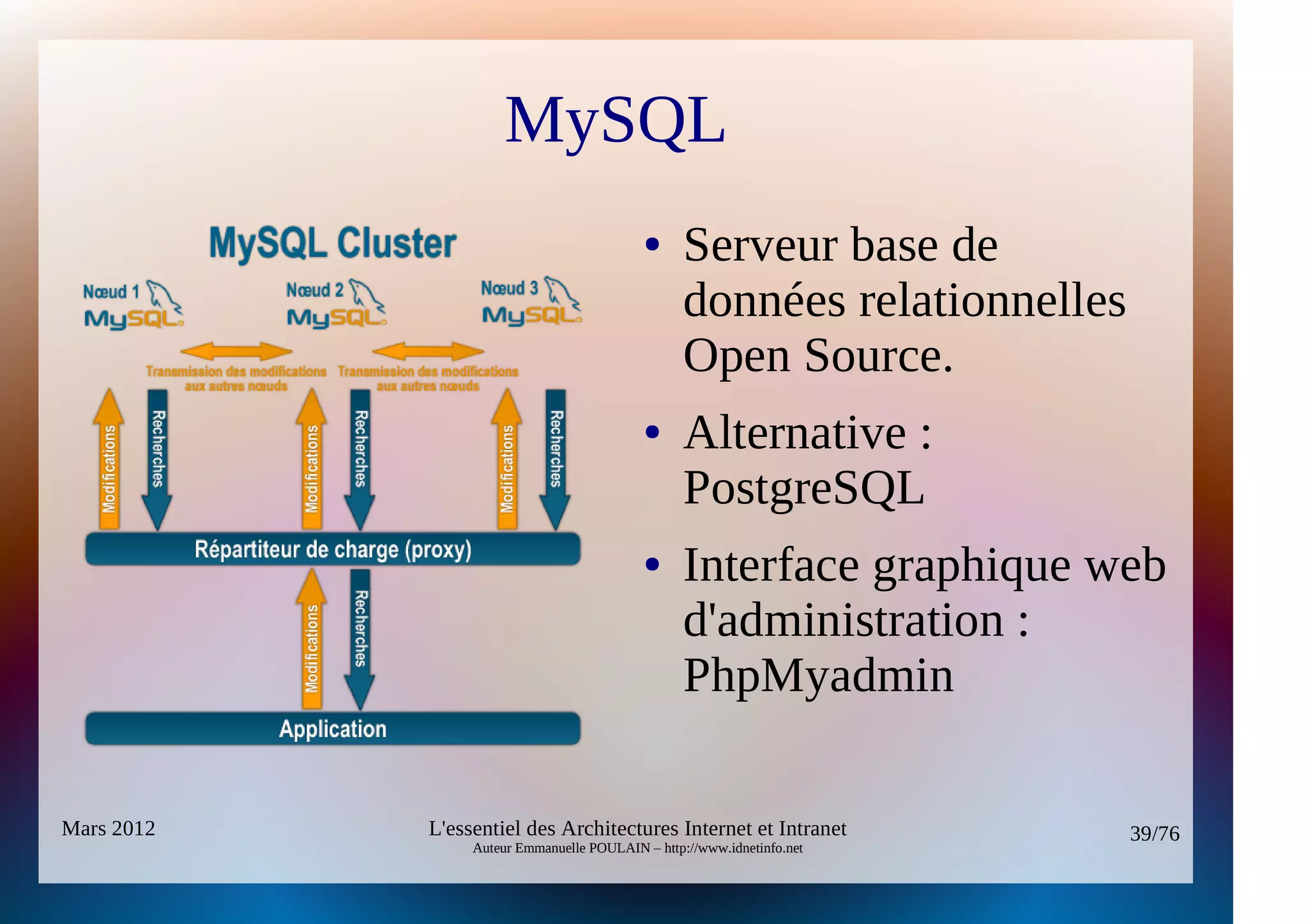

MySQL
● Serveur base de
données relationnelles
Open Source.
● Alternative :
PostgreSQL
● Interface graphique web
d'administration :
PhpMyadmin

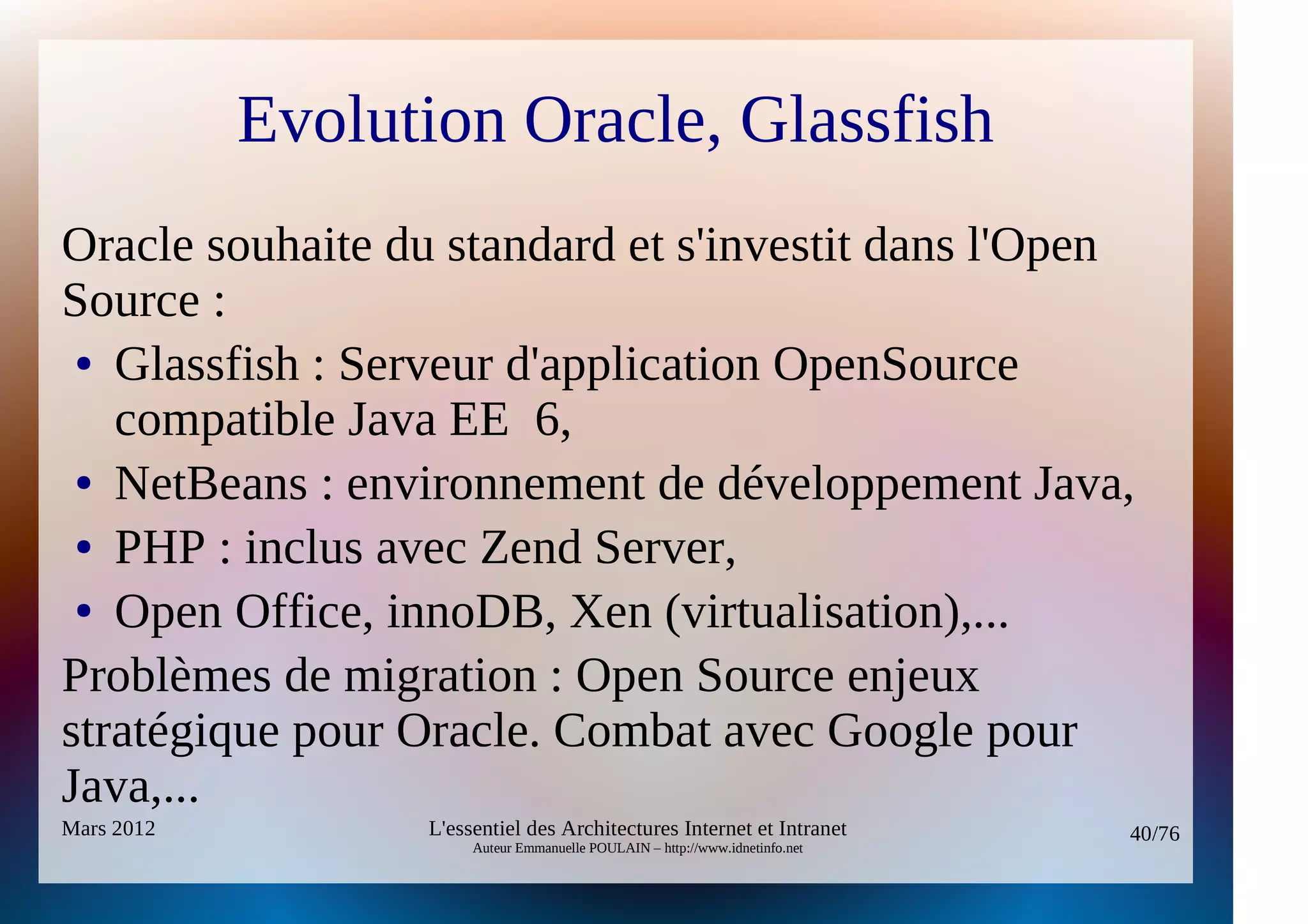

Evolution Oracle, Glassfish
Oracle souhaite du standard et s'investit dans l'Open
Source :
● Glassfish : Serveur d'application OpenSource

compatible Java EE 6,
● NetBeans : environnement de développement Java,

● PHP : inclus avec Zend Server,

● Open Office, innoDB, Xen (virtualisation),...

Problèmes de migration : Open Source enjeux
stratégique pour Oracle. Combat avec Google pour
Java,...

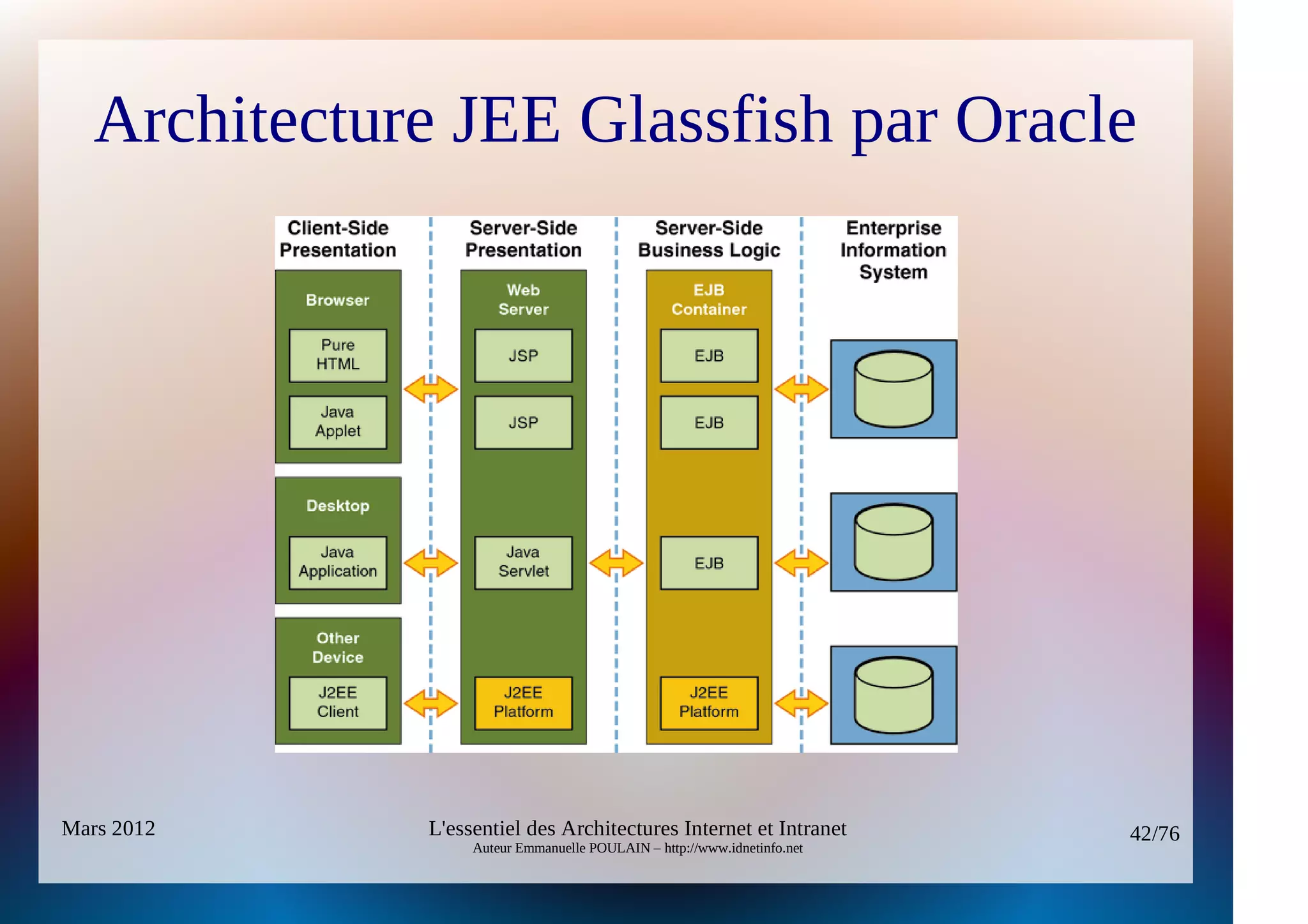

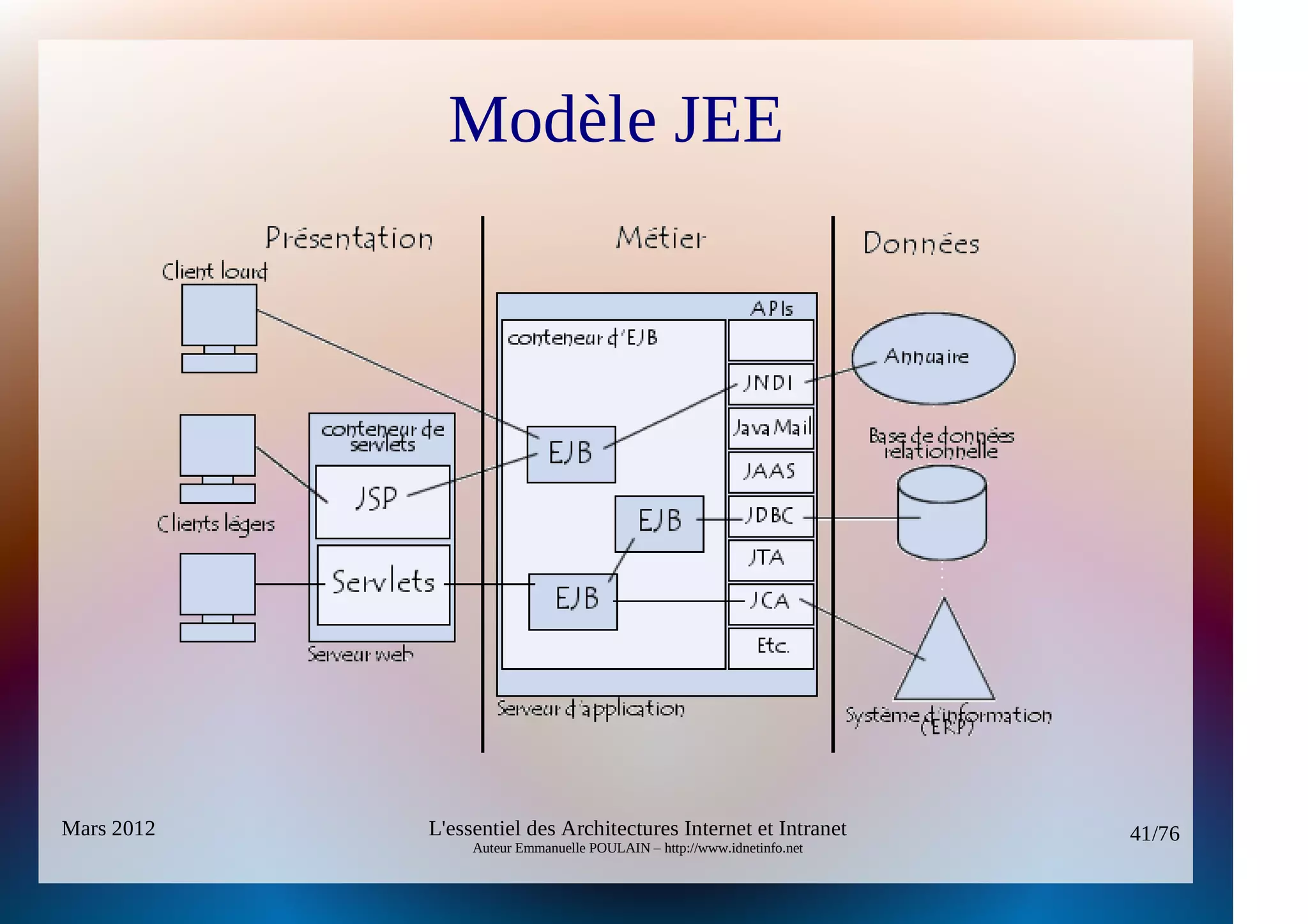

Modèle JEE


Architecture JEE Glassfish par Oracle

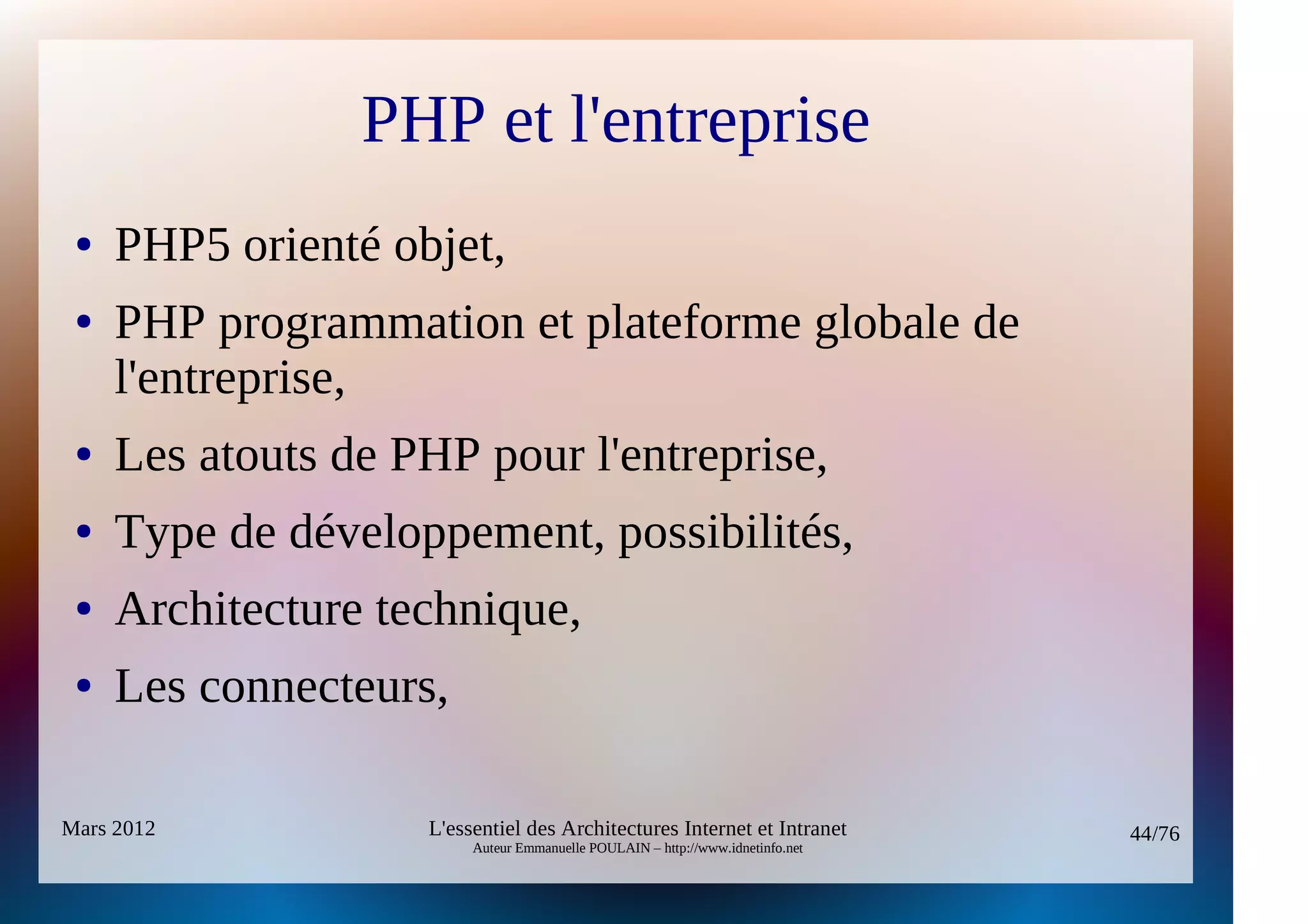

PHP et l'entreprise

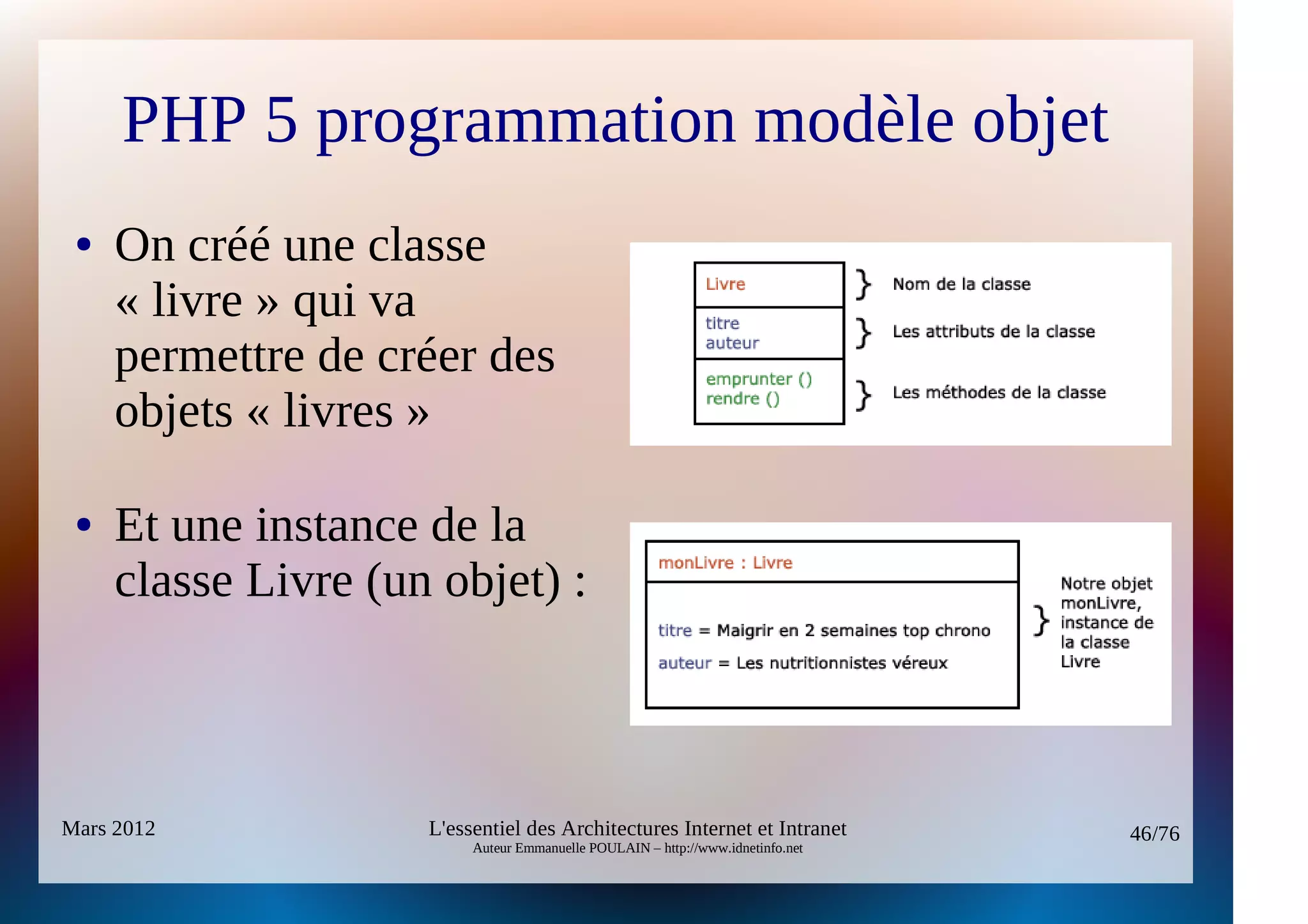

● PHP5 orienté objet,
● PHP programmation et plateforme globale de
l'entreprise,

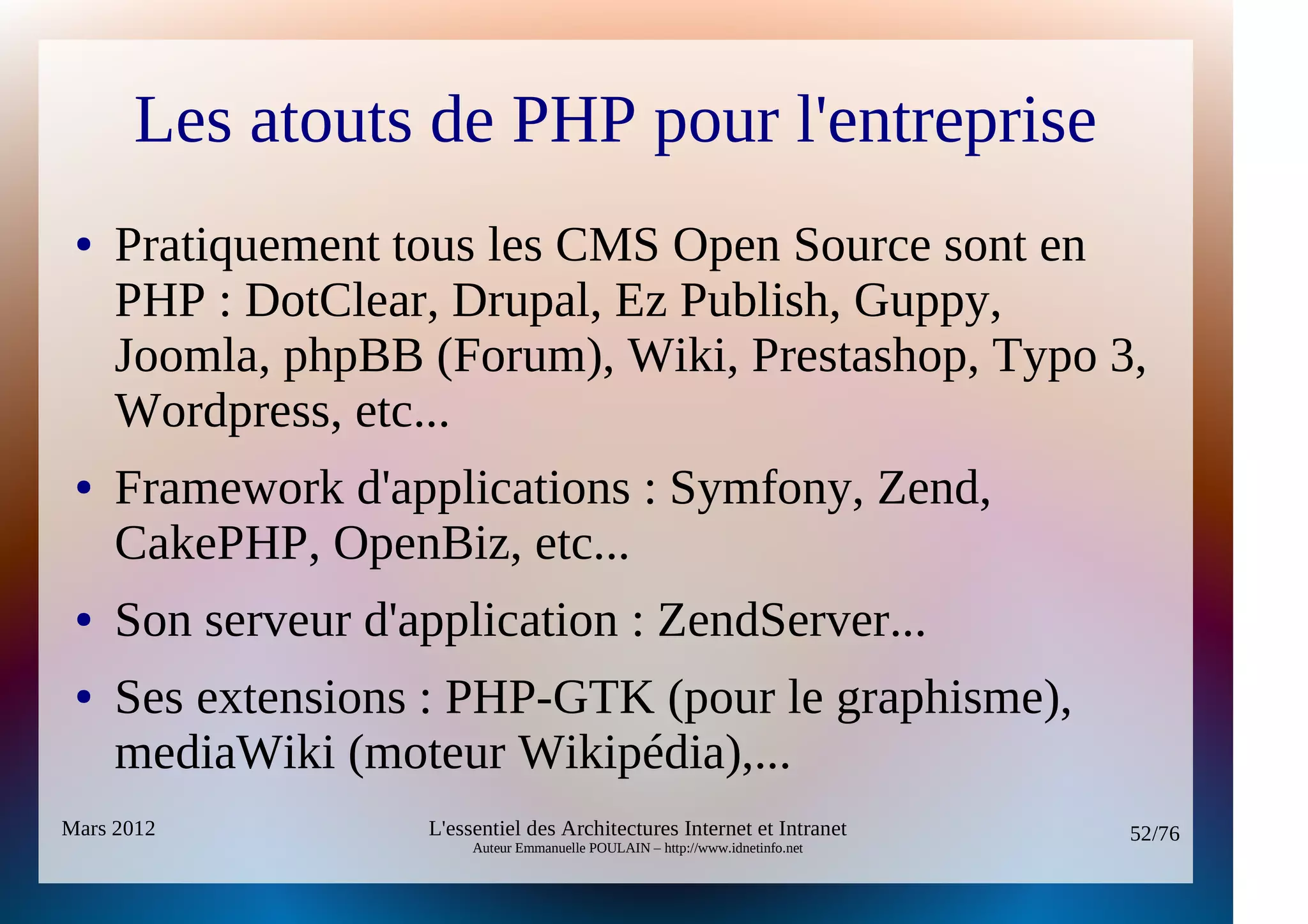

● Les atouts de PHP pour l'entreprise,
● Type de développement, possibilités,
● Architecture technique,

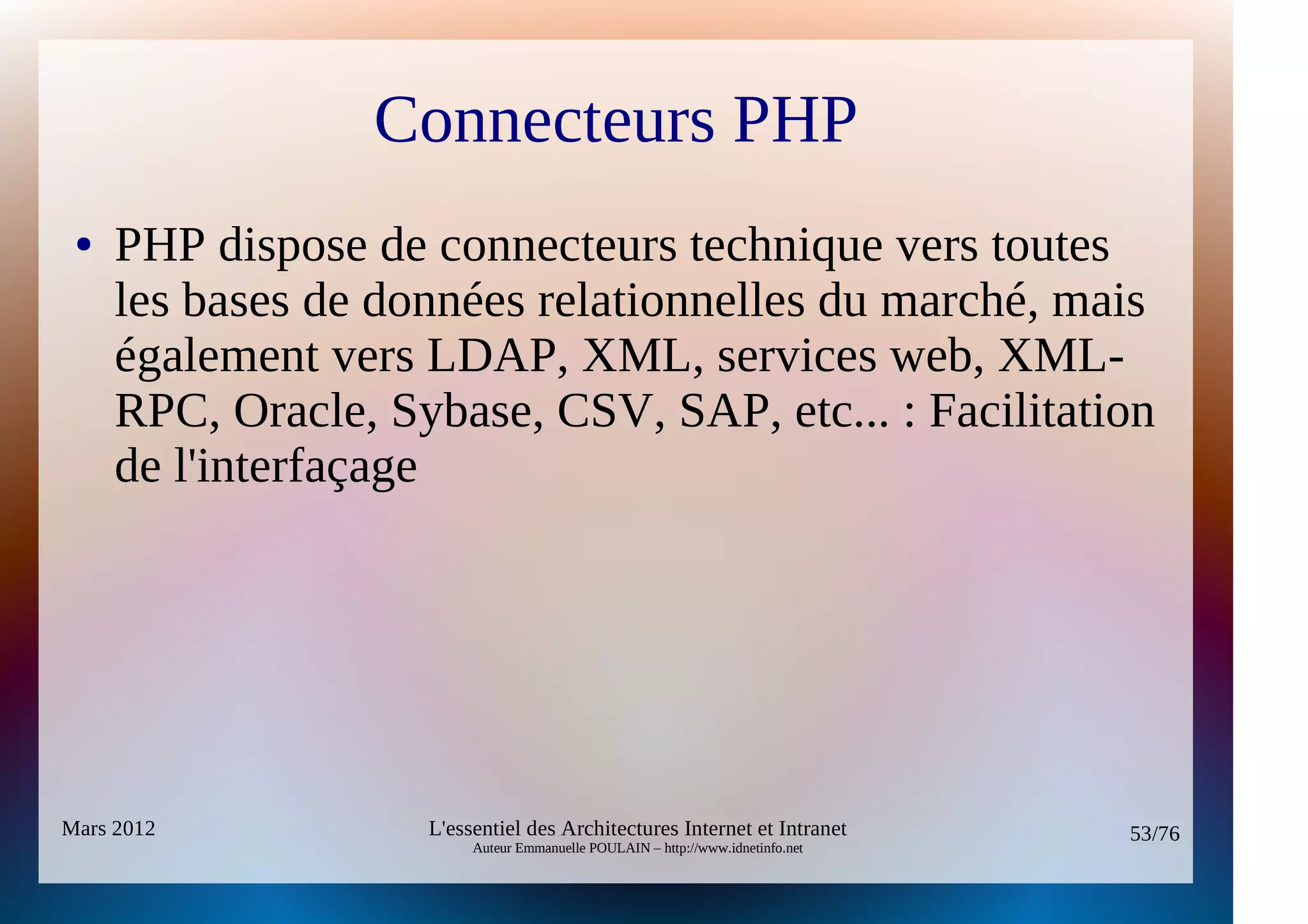

● Les connecteurs,


ASP, JSP vs PHP ?

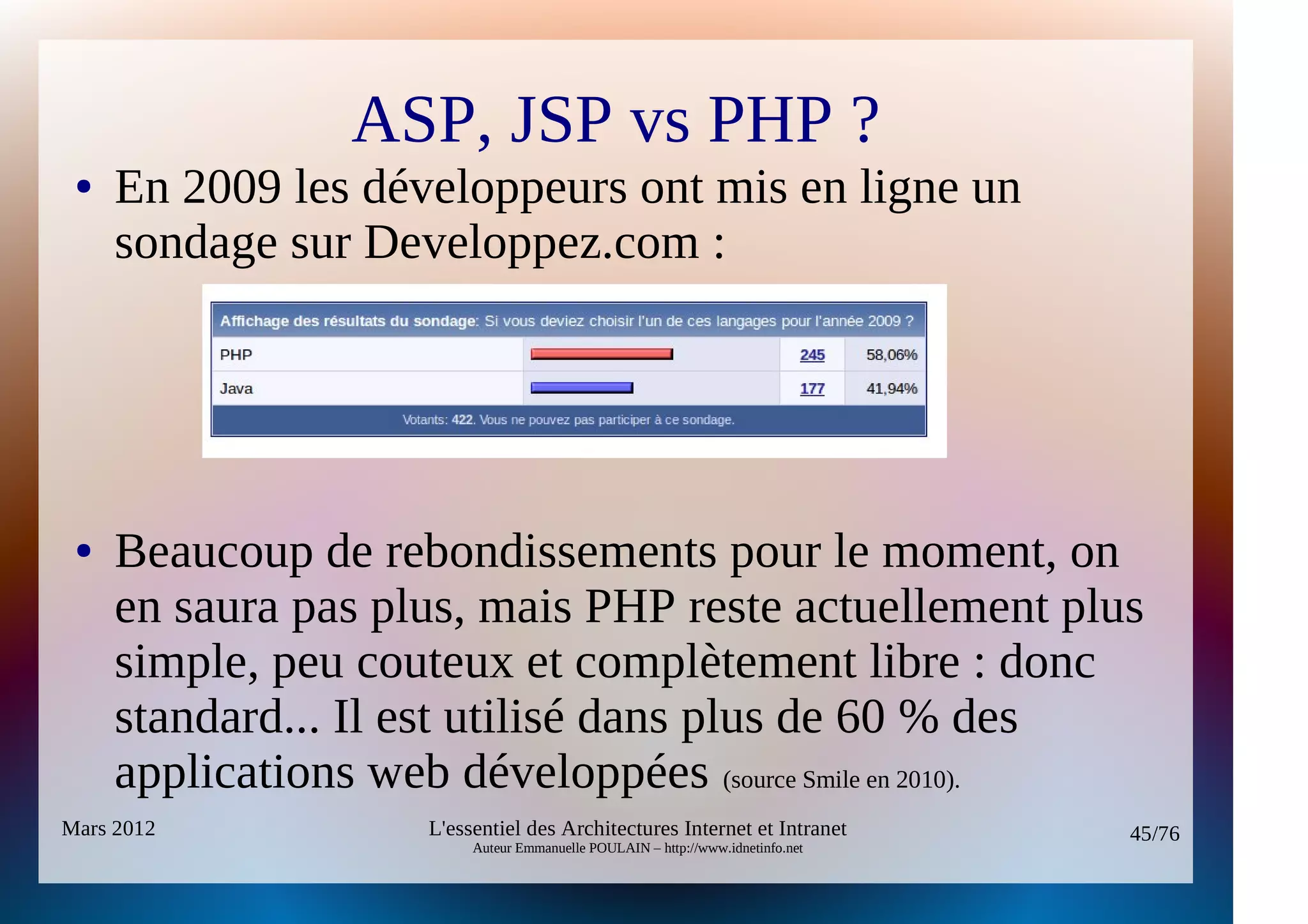

● En 2009 les développeurs ont mis en ligne un
sondage sur Developpez.com :

● Beaucoup de rebondissements pour le moment, on
en saura pas plus, mais PHP reste actuellement plus
simple, peu couteux et complètement libre : donc
standard... Il est utilisé dans plus de 60 % des
applications web développées (source Smile en 2010).

PHP 5 programmation modèle objet
● On créé une classe
« livre » qui va
permettre de créer des
objets « livres »

● Et une instance de la
classe Livre (un objet) :


Php 5 : programmation objet

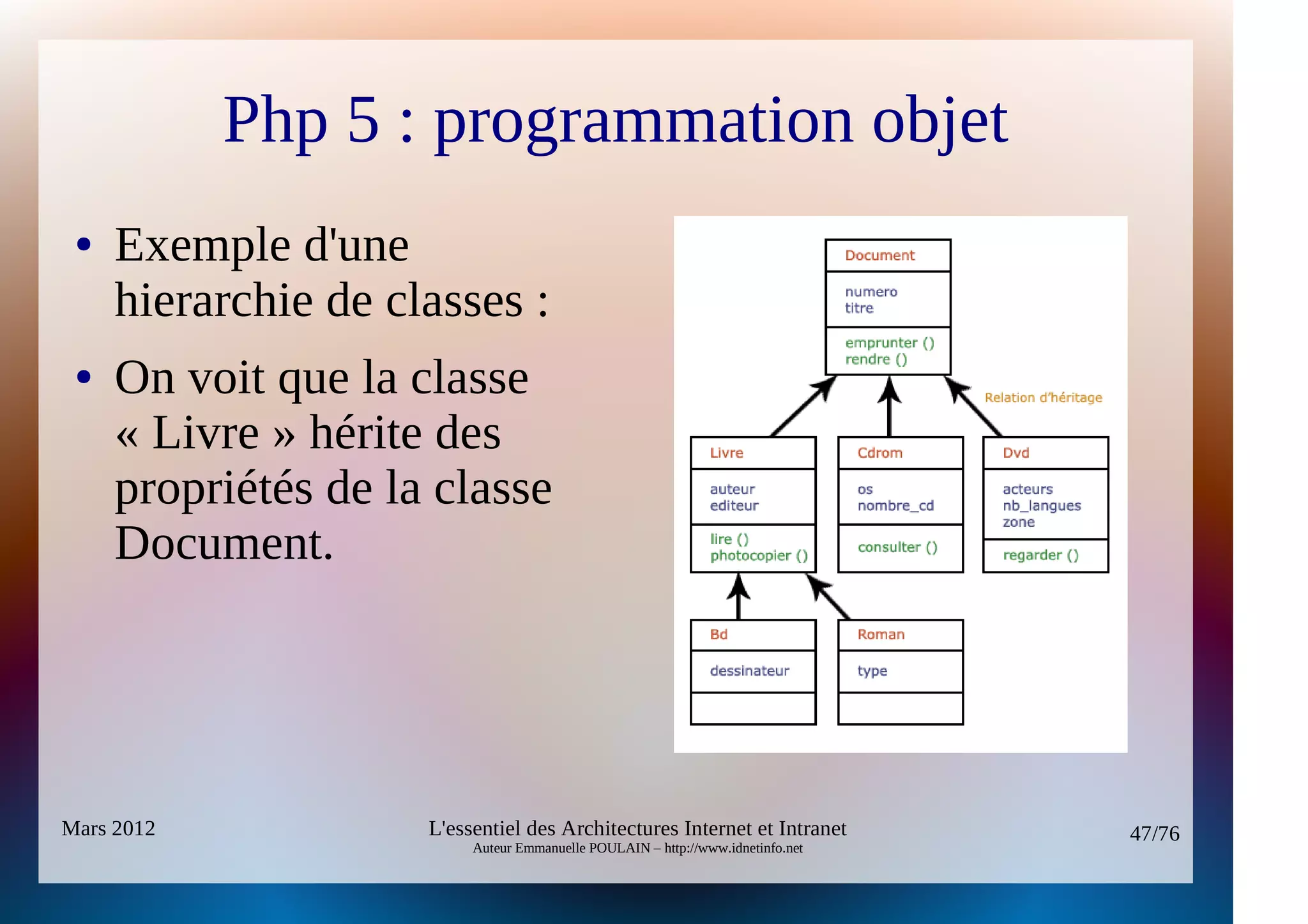

● Exemple d'une
hierarchie de classes :
● On voit que la classe
« Livre » hérite des
propriétés de la classe
Document.

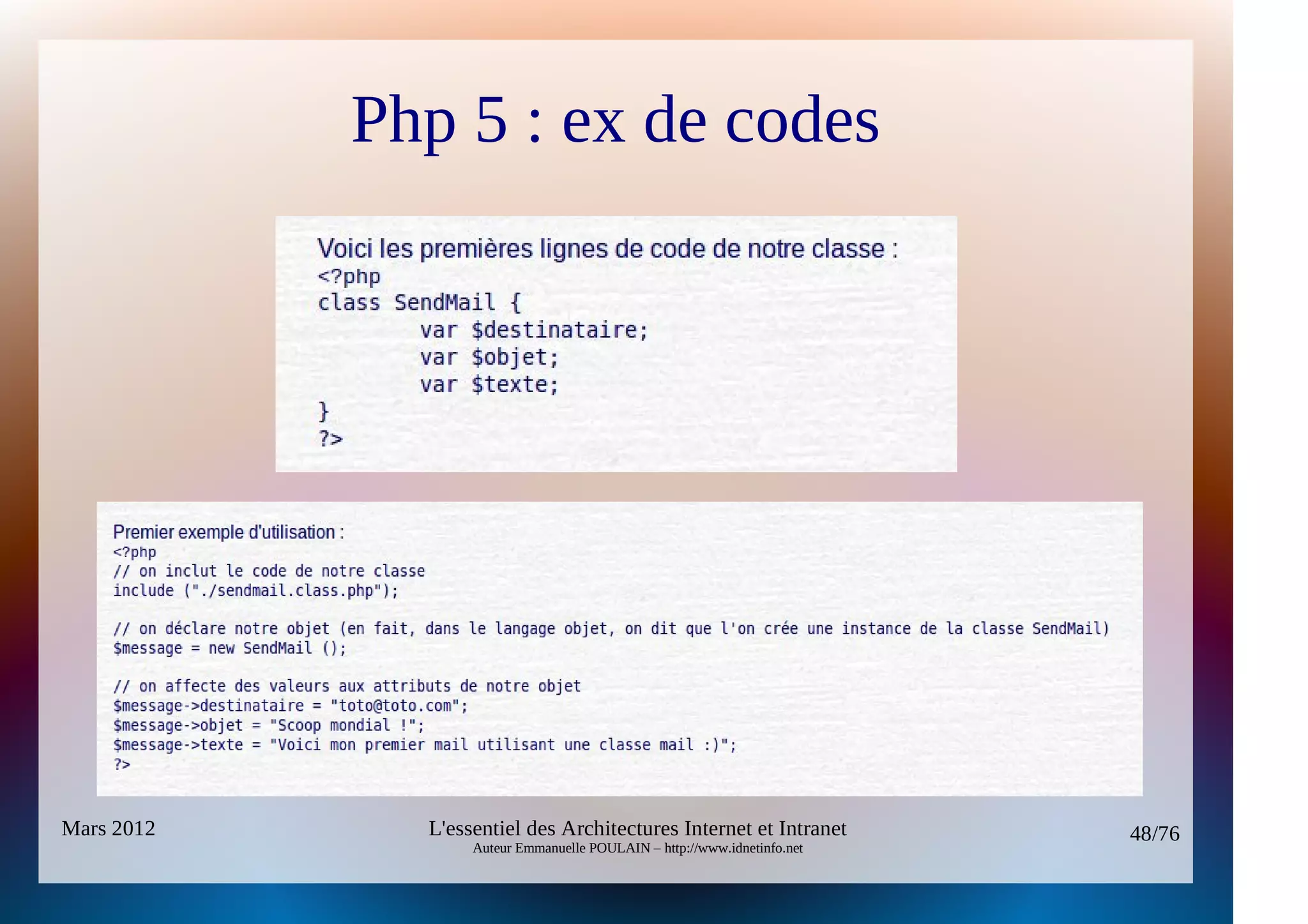

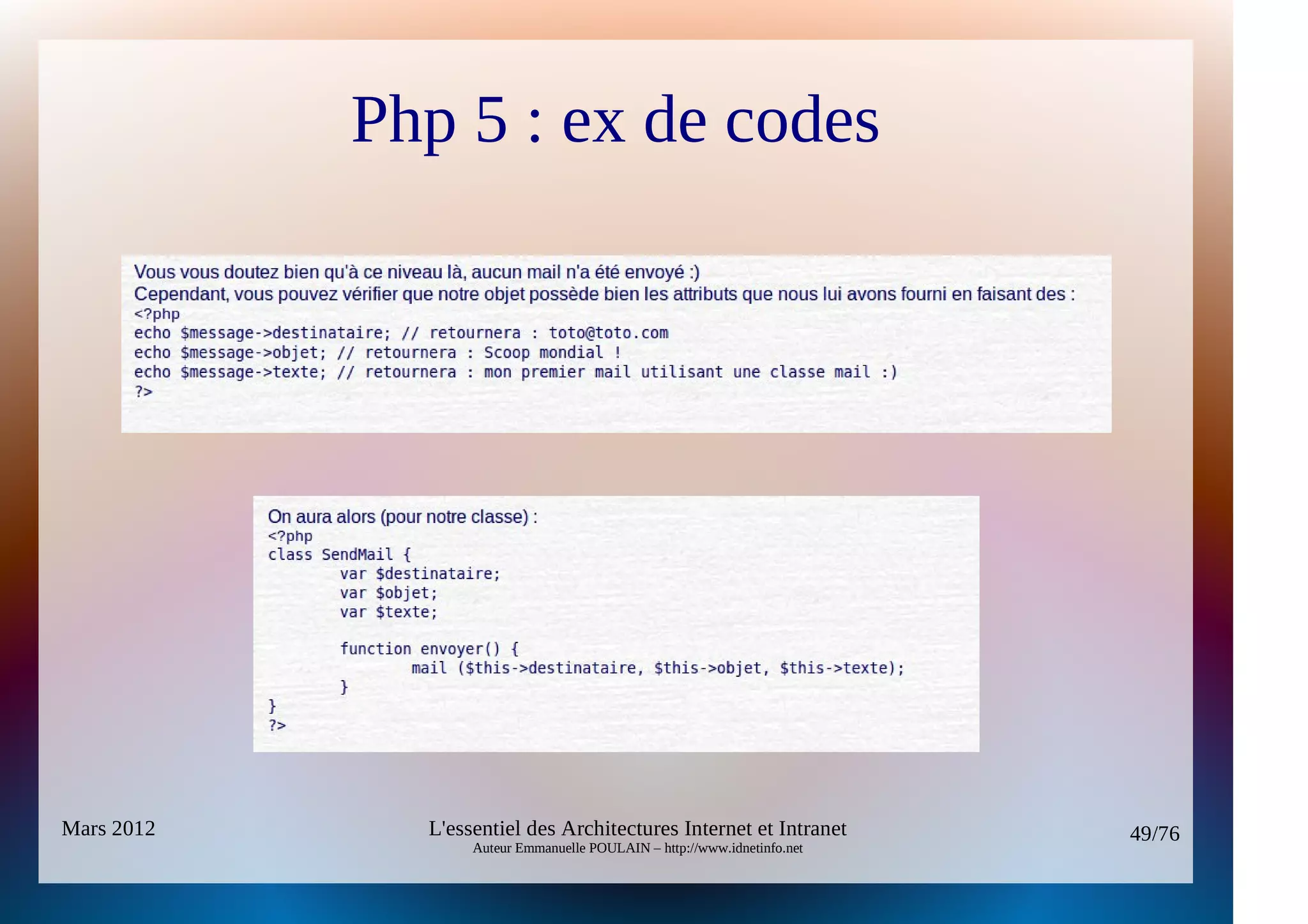

Php 5 : ex de codes

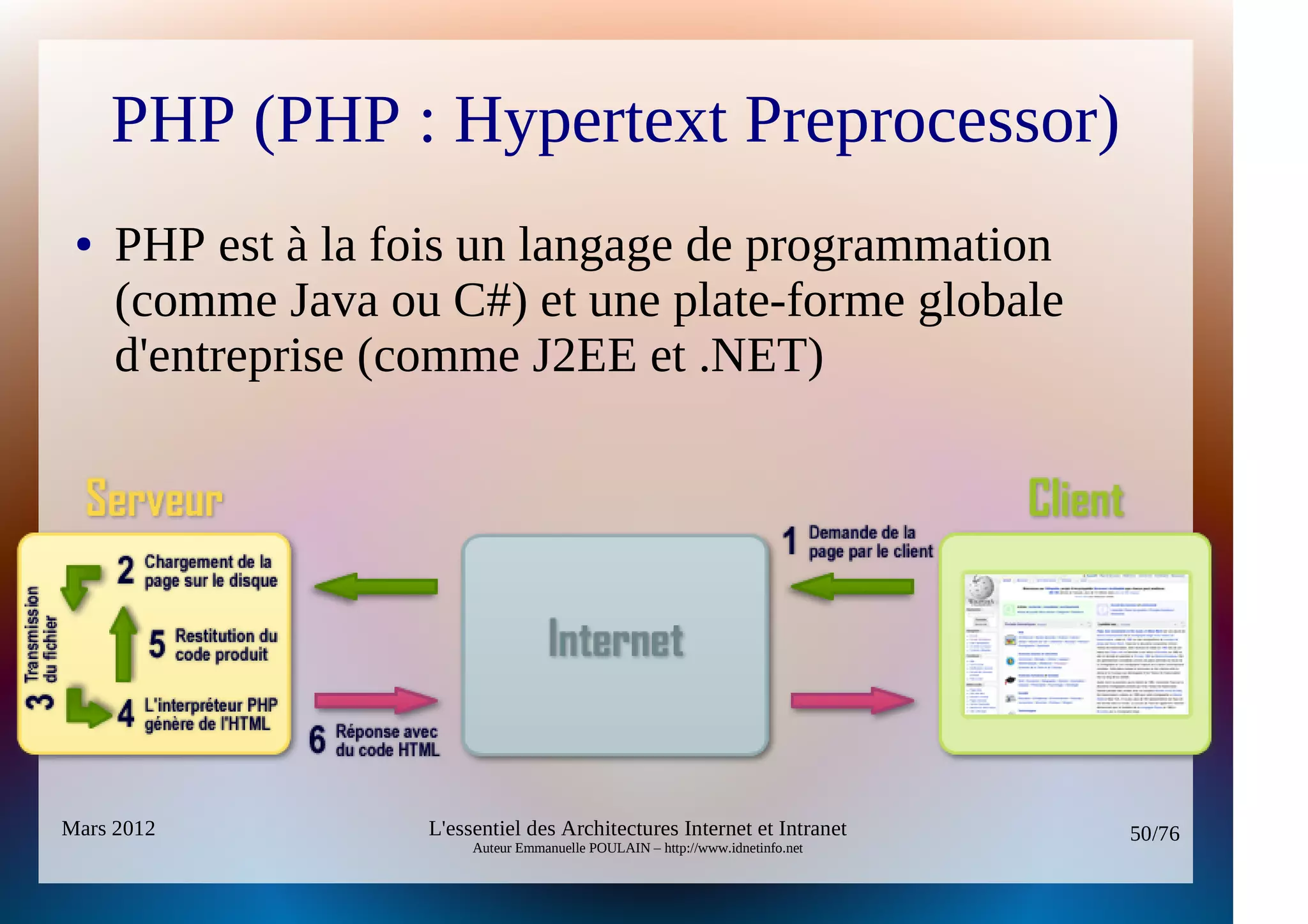

PHP (PHP : Hypertext Preprocessor)
● PHP est à la fois un langage de programmation
(comme Java ou C#) et une plate-forme globale
d'entreprise (comme J2EE et .NET)

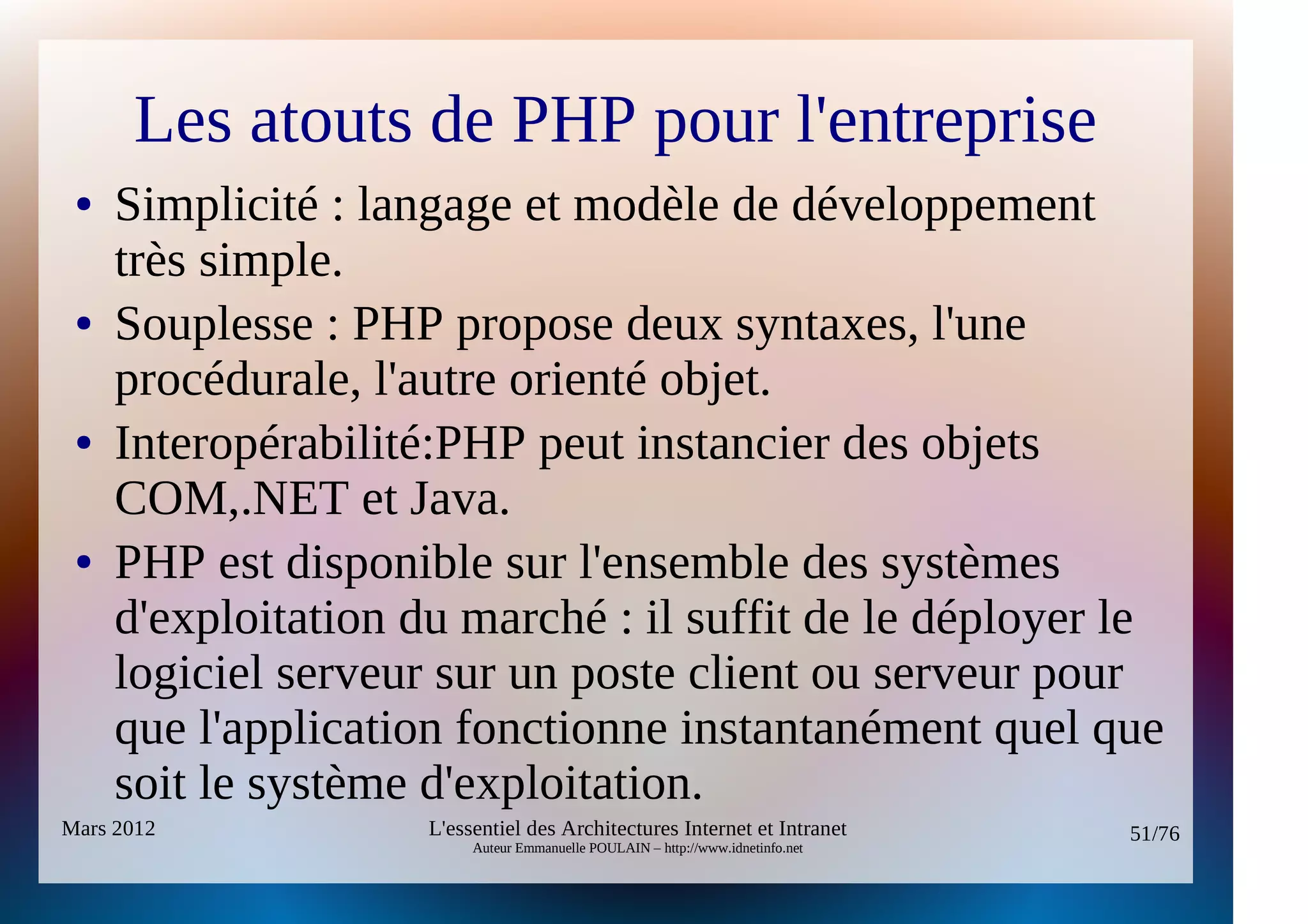

Les atouts de PHP pour l'entreprise
● Simplicité : langage et modèle de développement
très simple.
● Souplesse : PHP propose deux syntaxes, l'une
procédurale, l'autre orienté objet.
● Interopérabilité:PHP peut instancier des objets
COM,.NET et Java.
● PHP est disponible sur l'ensemble des systèmes
d'exploitation du marché : il suffit de le déployer le
logiciel serveur sur un poste client ou serveur pour
que l'application fonctionne instantanément quel que
soit le système d'exploitation.

Les atouts de PHP pour l'entreprise
● Pratiquement tous les CMS Open Source sont en
PHP : DotClear, Drupal, Ez Publish, Guppy,
Joomla, phpBB (Forum), Wiki, Prestashop, Typo 3,
Wordpress, etc...
● Framework d'applications : Symfony, Zend,
CakePHP, OpenBiz, etc...
● Son serveur d'application : ZendServer...
● Ses extensions : PHP-GTK (pour le graphisme),
mediaWiki (moteur Wikipédia),...

Connecteurs PHP
● PHP dispose de connecteurs technique vers toutes
les bases de données relationnelles du marché, mais
également vers LDAP, XML, services web, XML-
RPC, Oracle, Sybase, CSV, SAP, etc... : Facilitation
de l'interfaçage

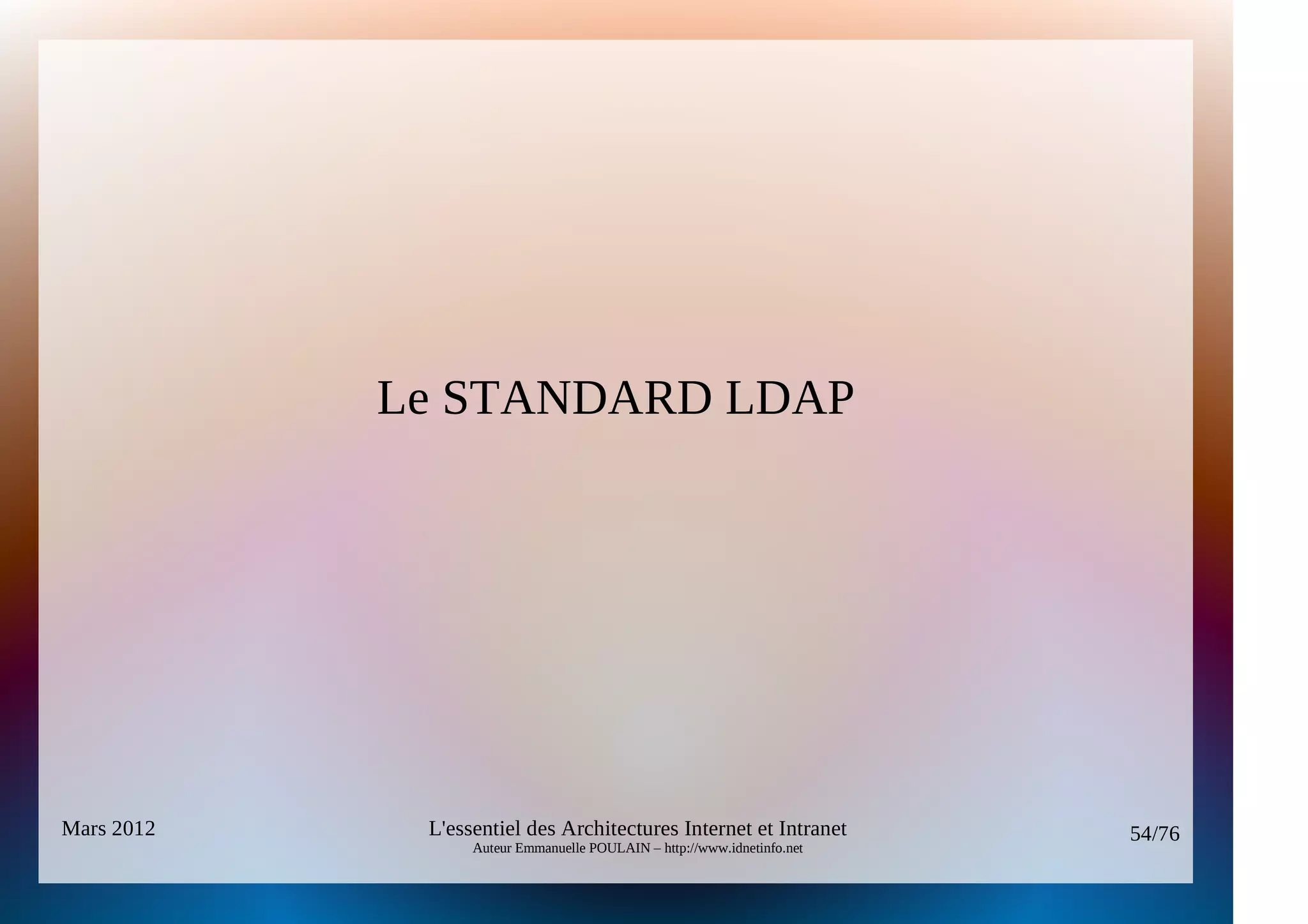

Le STANDARD LDAP

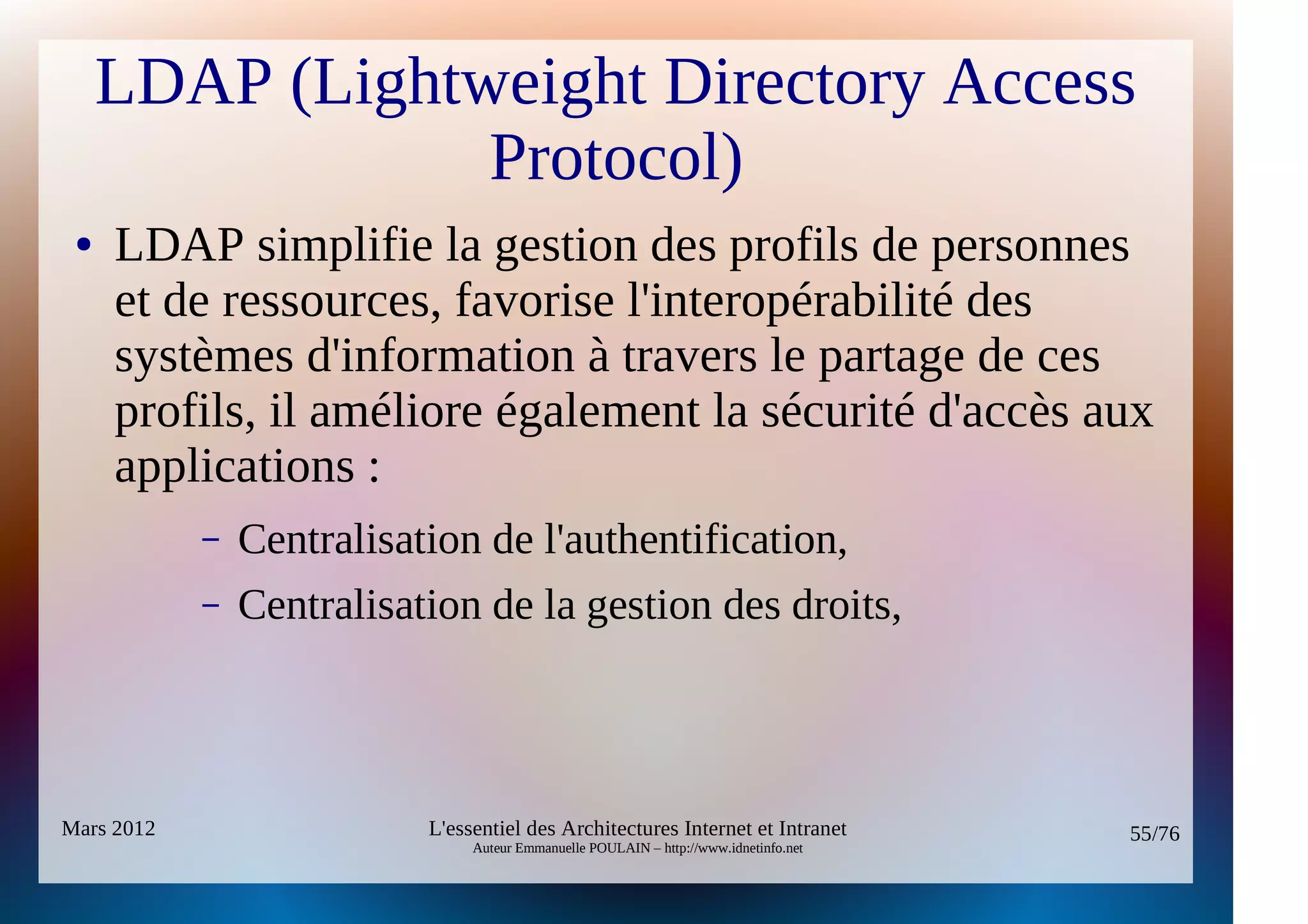

LDAP (Lightweight Directory Access
Protocol)
● LDAP simplifie la gestion des profils de personnes
et de ressources, favorise l'interopérabilité des
systèmes d'information à travers le partage de ces
profils, il améliore également la sécurité d'accès aux
applications :
– Centralisation de l'authentification,
– Centralisation de la gestion des droits,

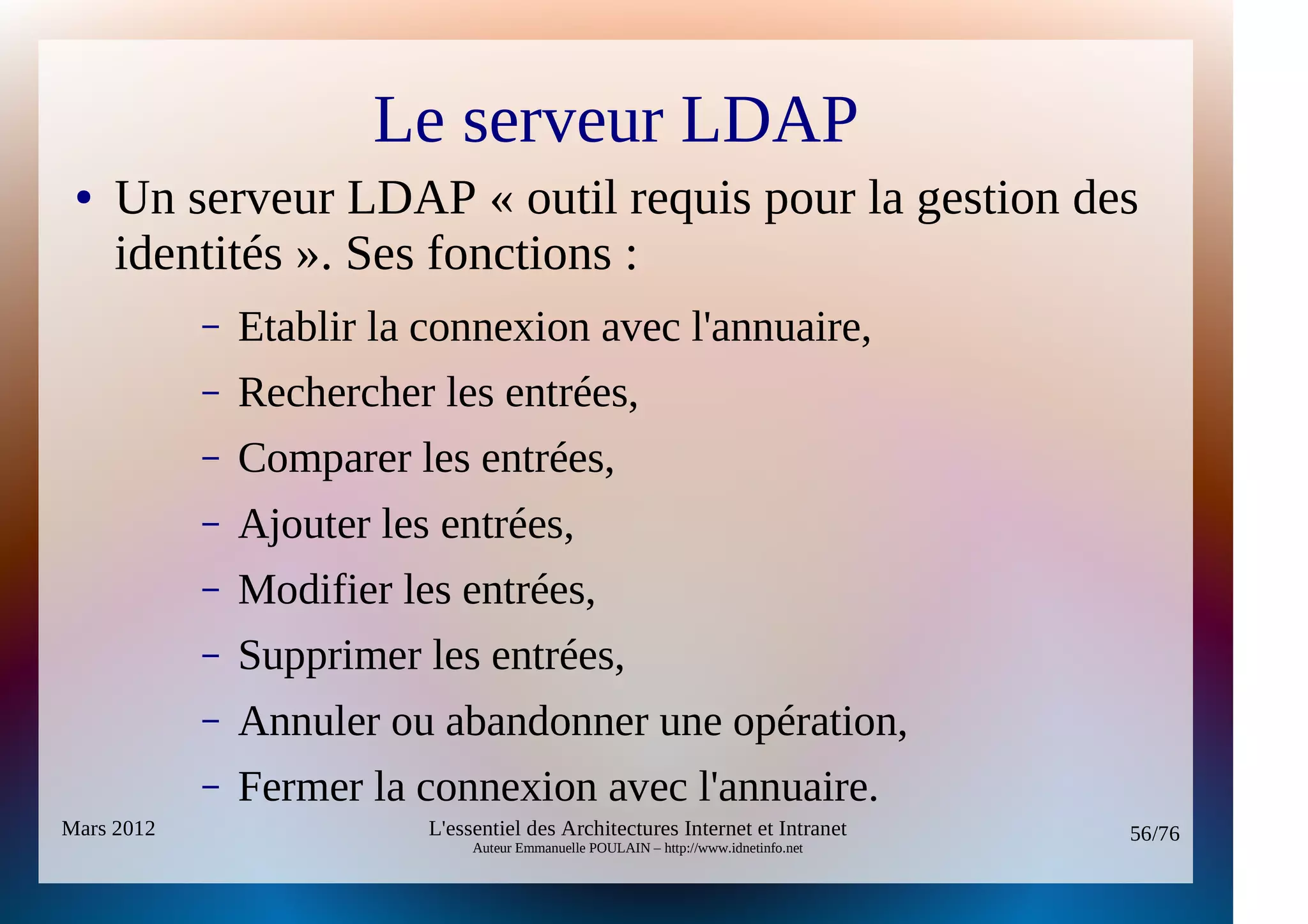

Le serveur LDAP
● Un serveur LDAP « outil requis pour la gestion des
identités ». Ses fonctions :
– Etablir la connexion avec l'annuaire,
– Rechercher les entrées,
– Comparer les entrées,
– Ajouter les entrées,
– Modifier les entrées,
– Supprimer les entrées,
– Annuler ou abandonner une opération,
– Fermer la connexion avec l'annuaire.

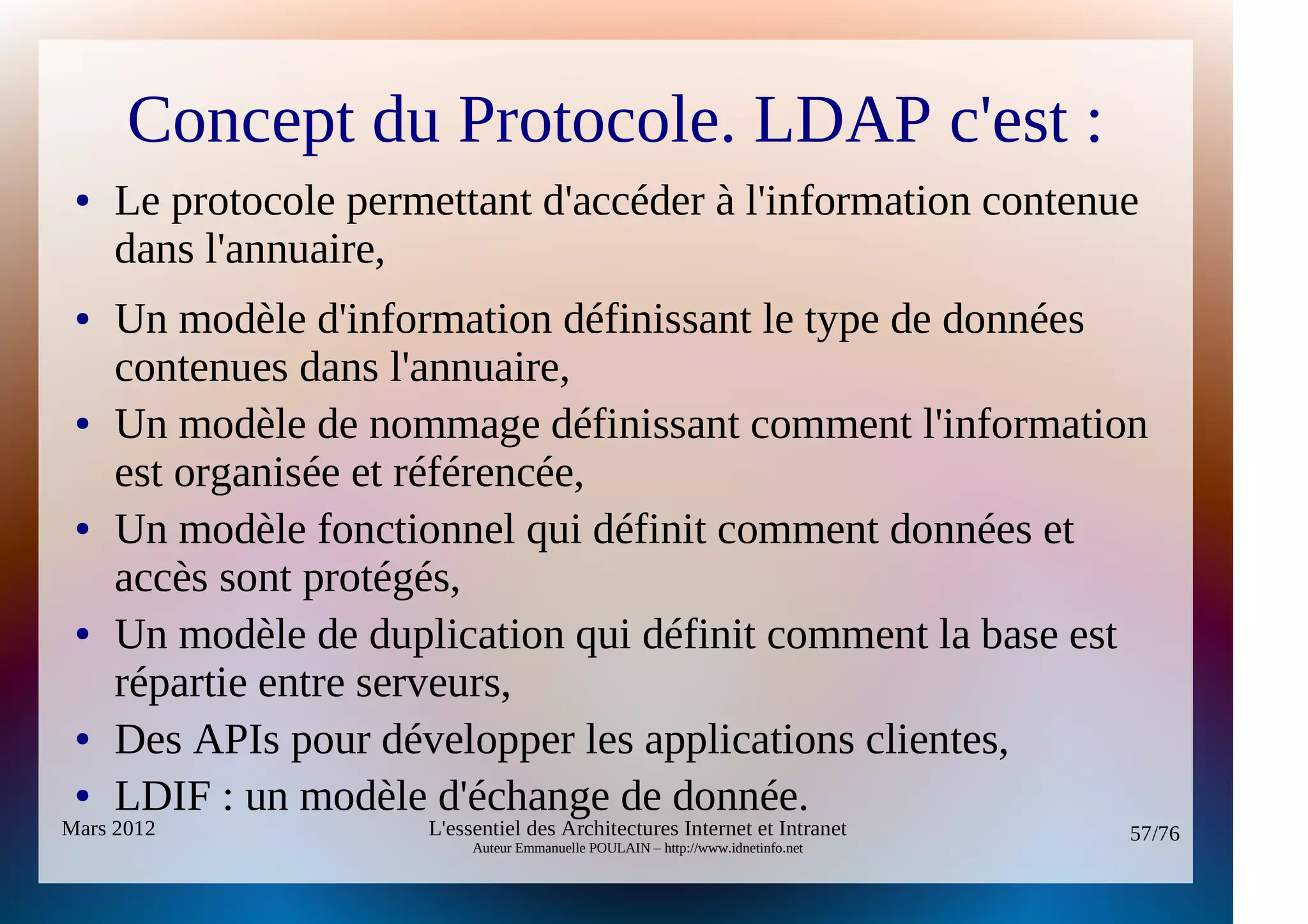

Concept du Protocole. LDAP c'est :
● Le protocole permettant d'accéder à l'information contenue
dans l'annuaire,
● Un modèle d'information définissant le type de données
contenues dans l'annuaire,
● Un modèle de nommage définissant comment l'information
est organisée et référencée,
● Un modèle fonctionnel qui définit comment données et
accès sont protégés,
● Un modèle de duplication qui définit comment la base est
répartie entre serveurs,
● Des APIs pour développer les applications clientes,
● LDIF : un modèle d'échange de donnée.

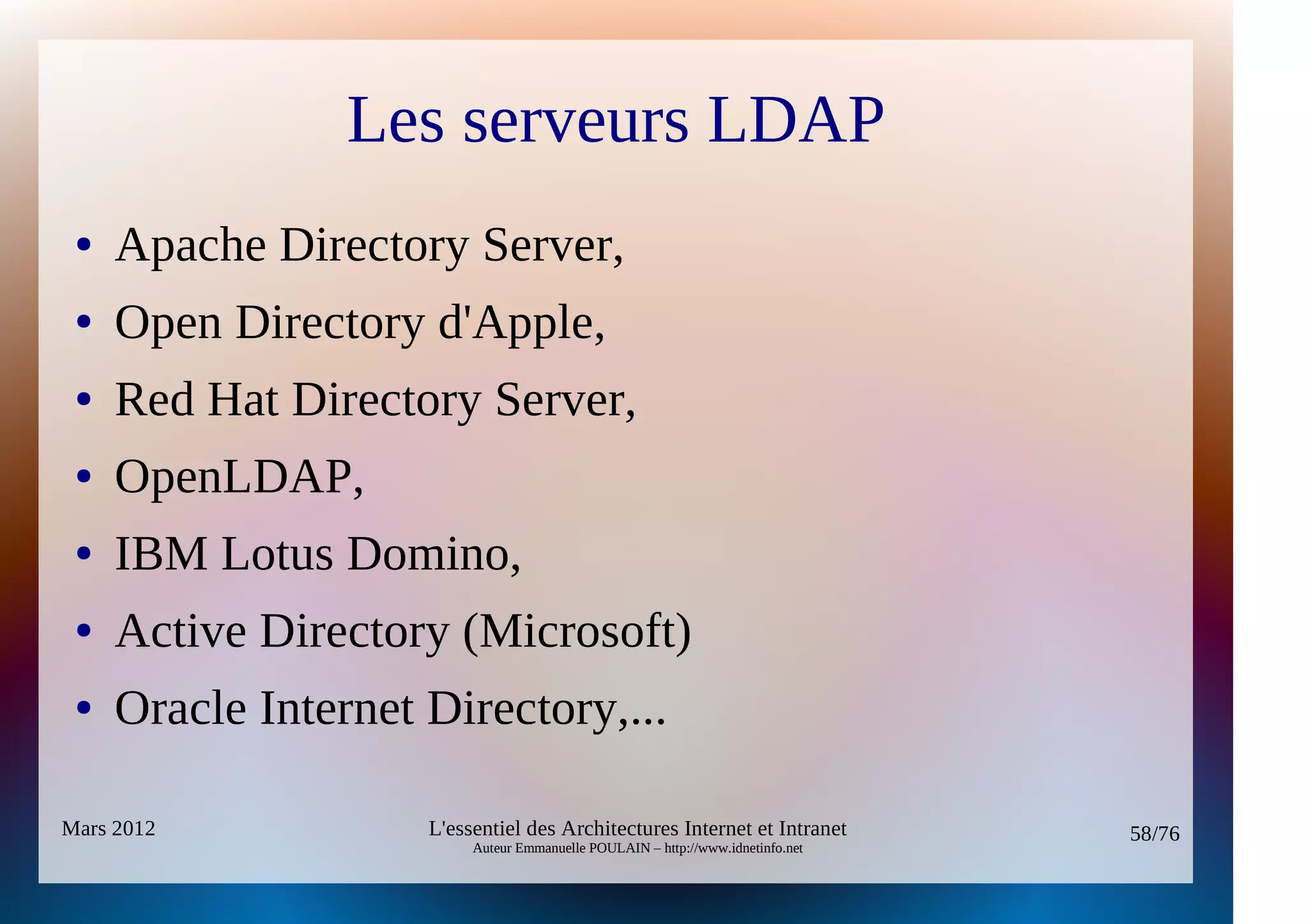

Les serveurs LDAP
● Apache Directory Server,
● Open Directory d'Apple,
● Red Hat Directory Server,
● OpenLDAP,
● IBM Lotus Domino,
● Active Directory (Microsoft)
● Oracle Internet Directory,...

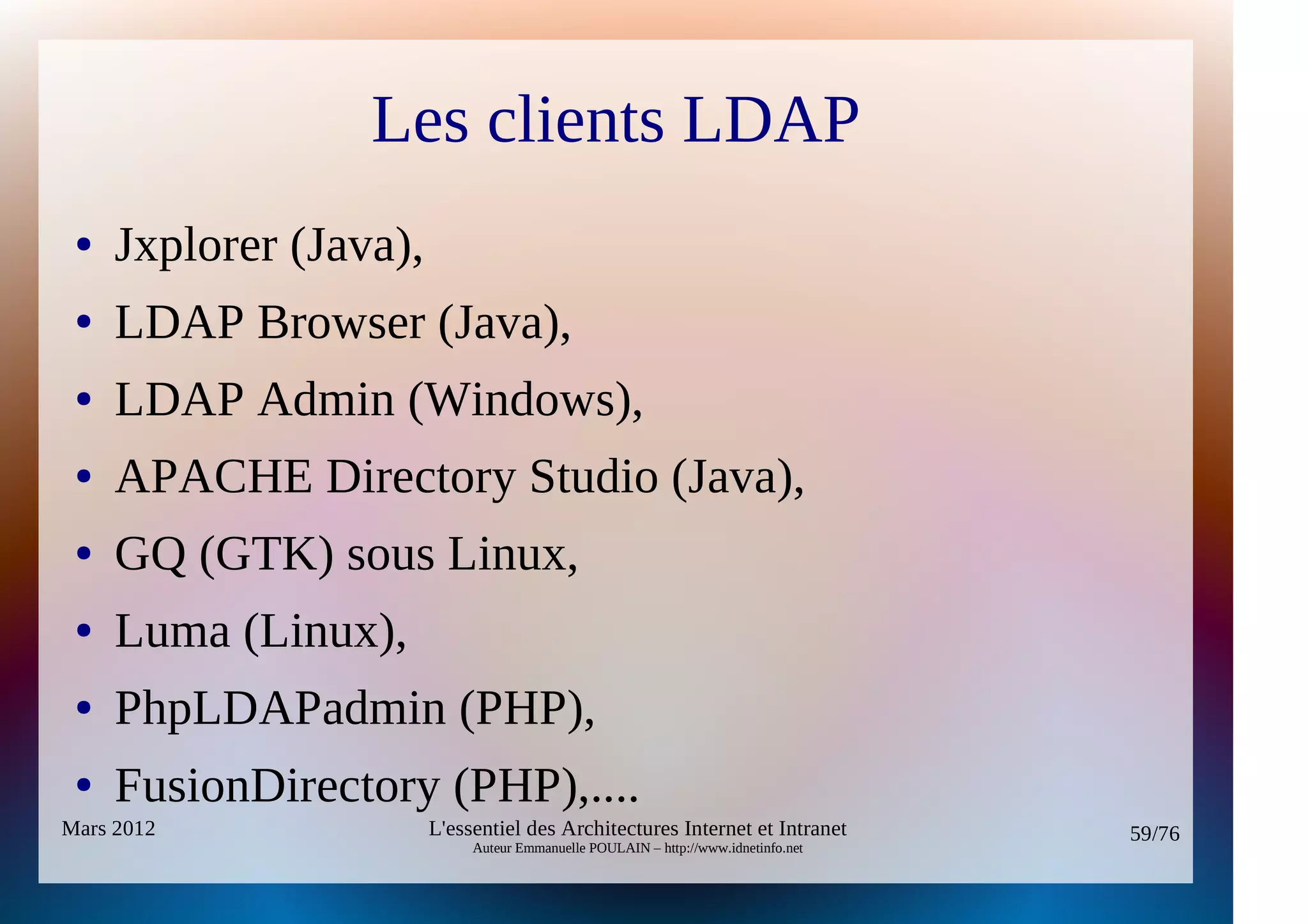

Les clients LDAP
● Jxplorer (Java),
● LDAP Browser (Java),
● LDAP Admin (Windows),
● APACHE Directory Studio (Java),
● GQ (GTK) sous Linux,
● Luma (Linux),
● PhpLDAPadmin (PHP),
● FusionDirectory (PHP),....

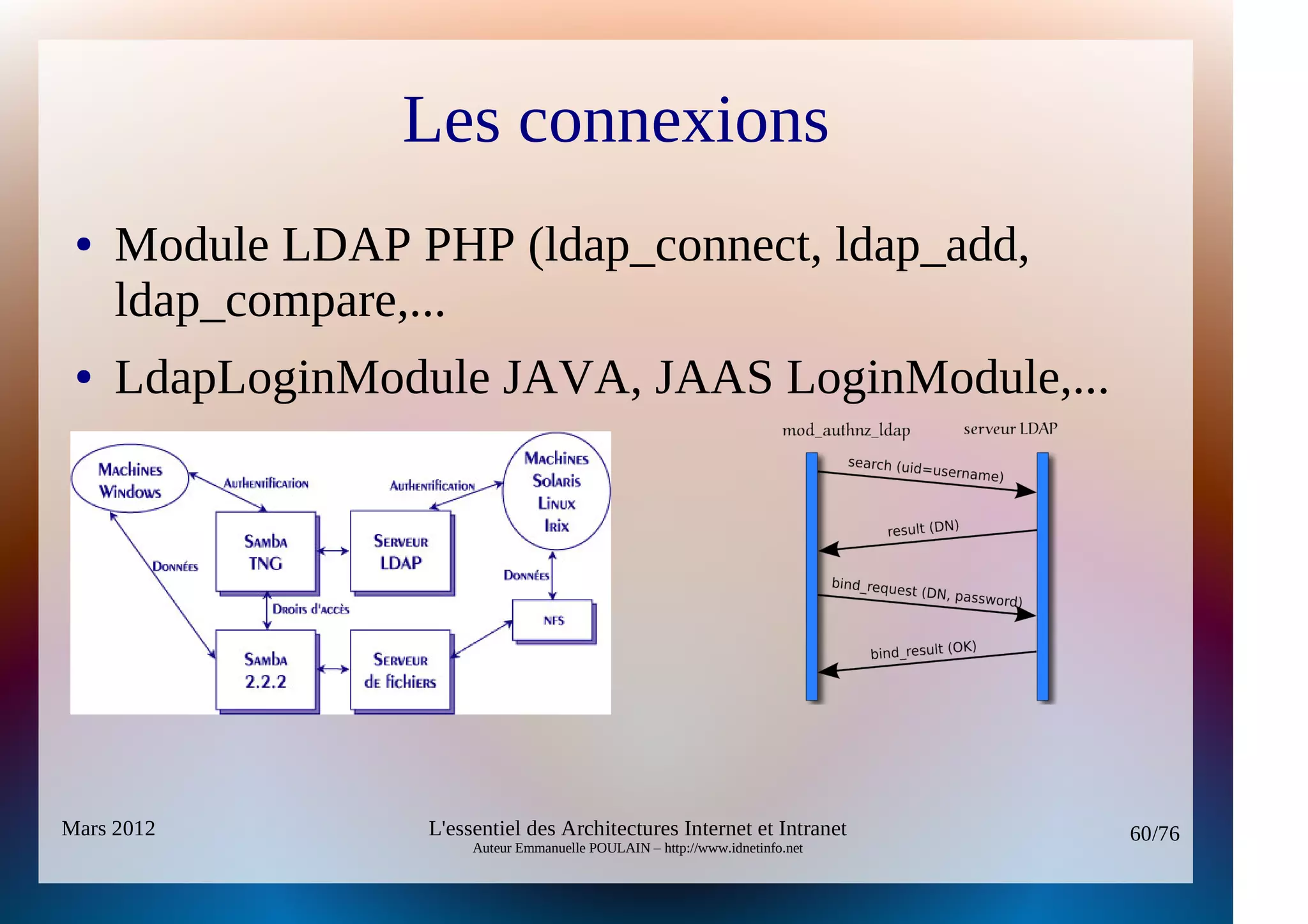

Les connexions
● Module LDAP PHP (ldap_connect, ldap_add,
ldap_compare,...
● LdapLoginModule JAVA, JAAS LoginModule,...
●

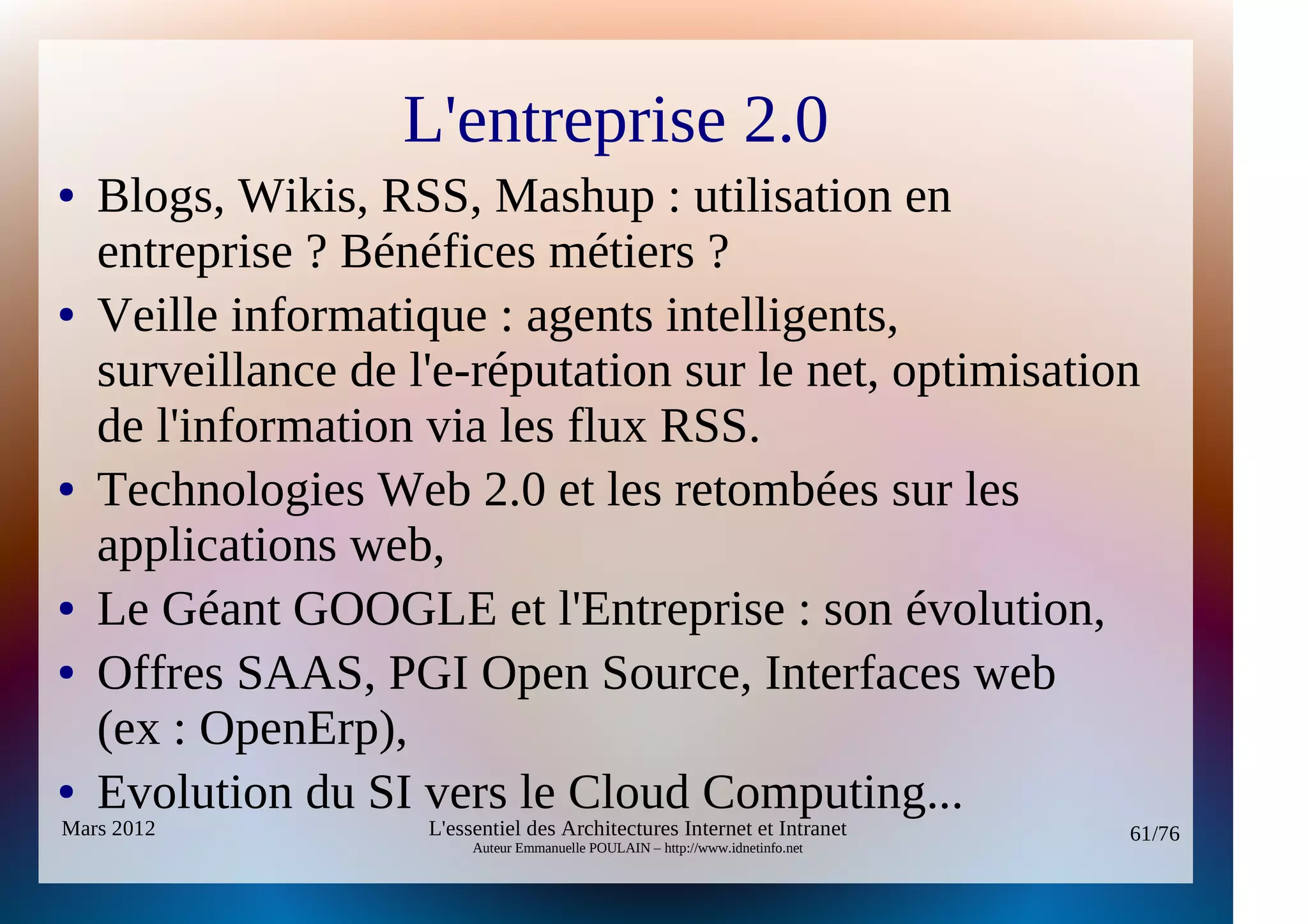

L'entreprise 2.0
● Blogs, Wikis, RSS, Mashup : utilisation en
entreprise ? Bénéfices métiers ?
● Veille informatique : agents intelligents,
surveillance de l'e-réputation sur le net, optimisation
de l'information via les flux RSS.
● Technologies Web 2.0 et les retombées sur les
applications web,
● Le Géant GOOGLE et l'Entreprise : son évolution,
● Offres SAAS, PGI Open Source, Interfaces web
(ex : OpenErp),
● Evolution du SI vers le Cloud Computing...

L'évolution du web

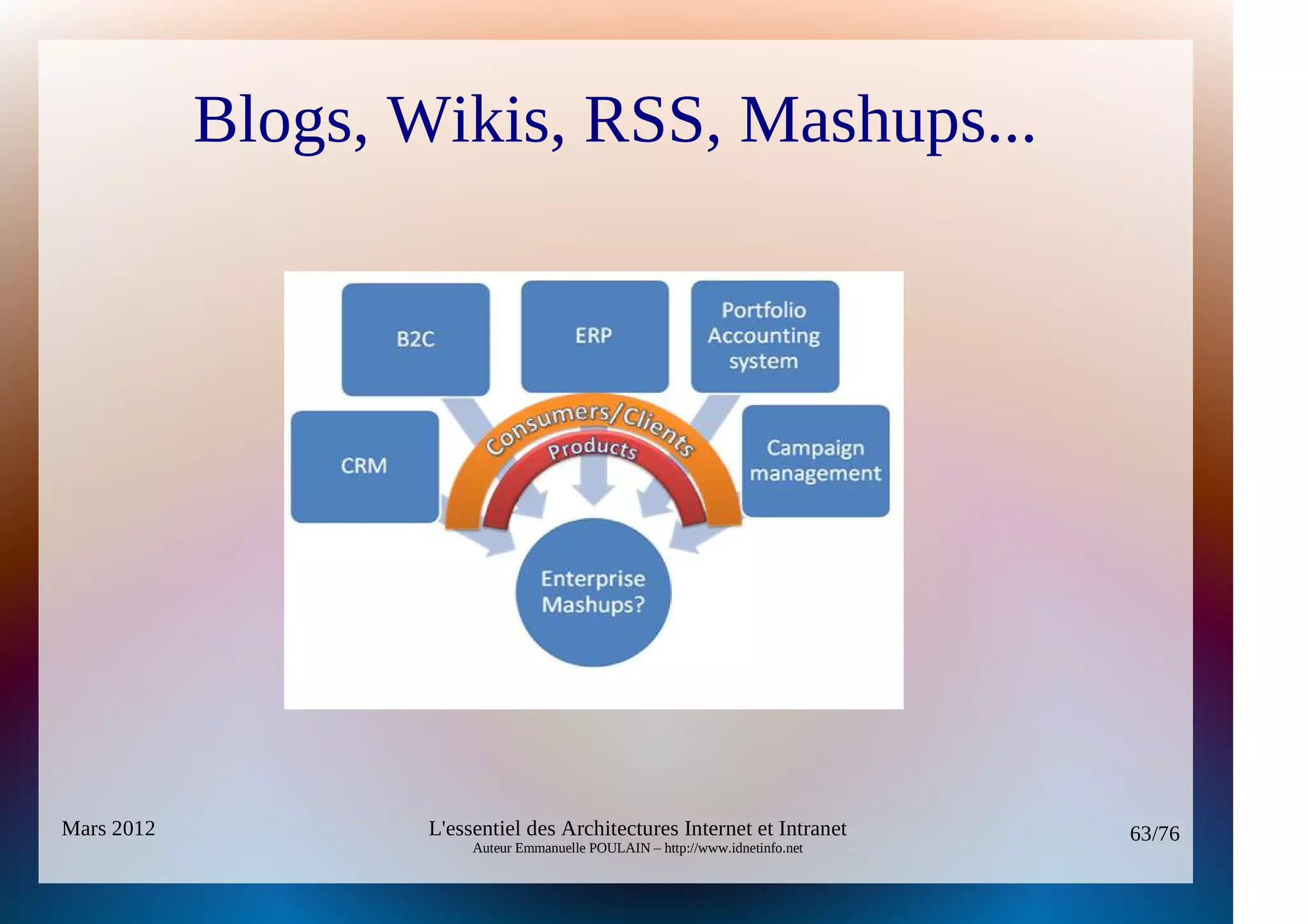

Blogs, Wikis, RSS, Mashups...

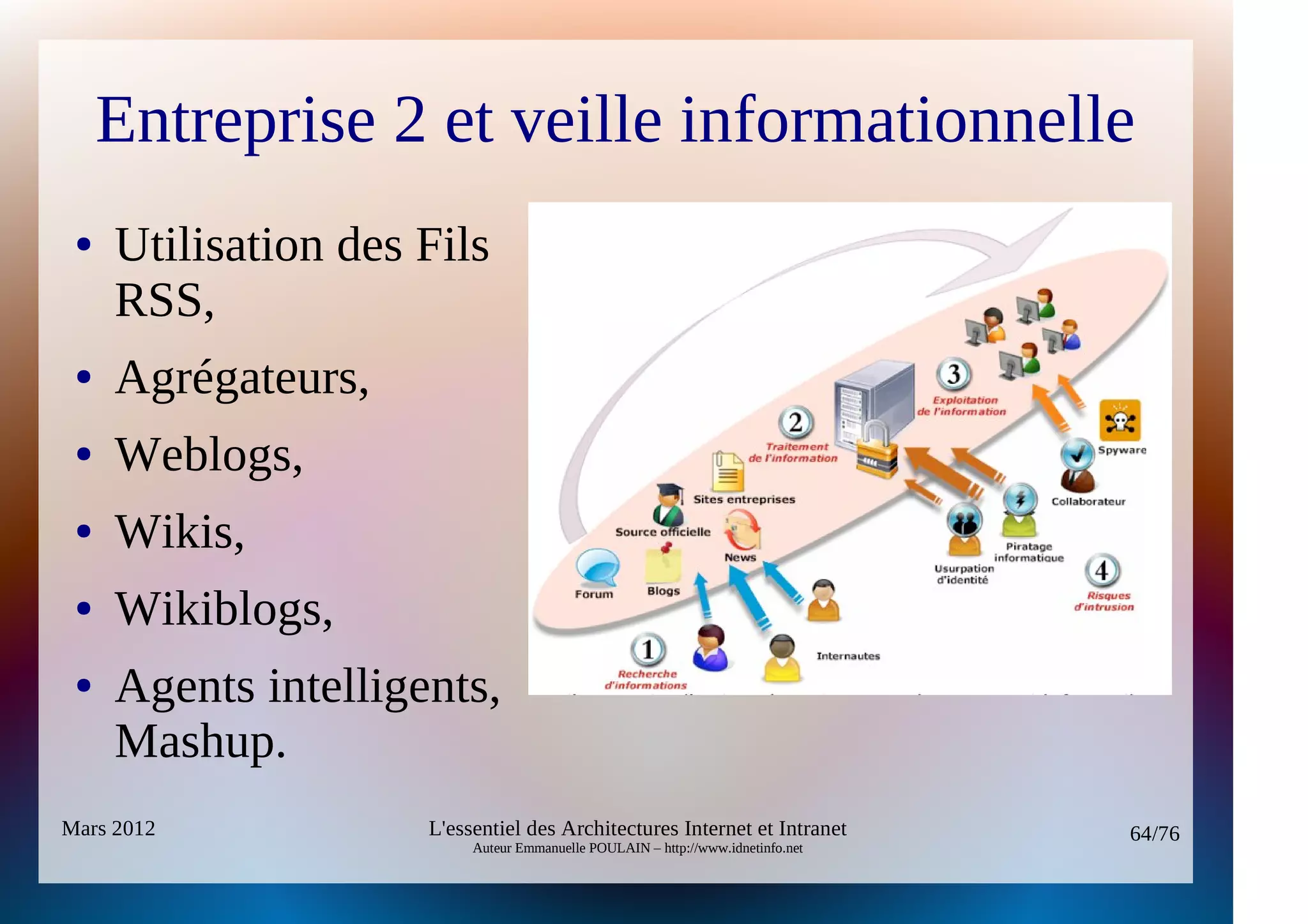

Entreprise 2 et veille informationnelle
● Utilisation des Fils
RSS,
● Agrégateurs,
● Weblogs,
● Wikis,
● Wikiblogs,
● Agents intelligents,
Mashup.

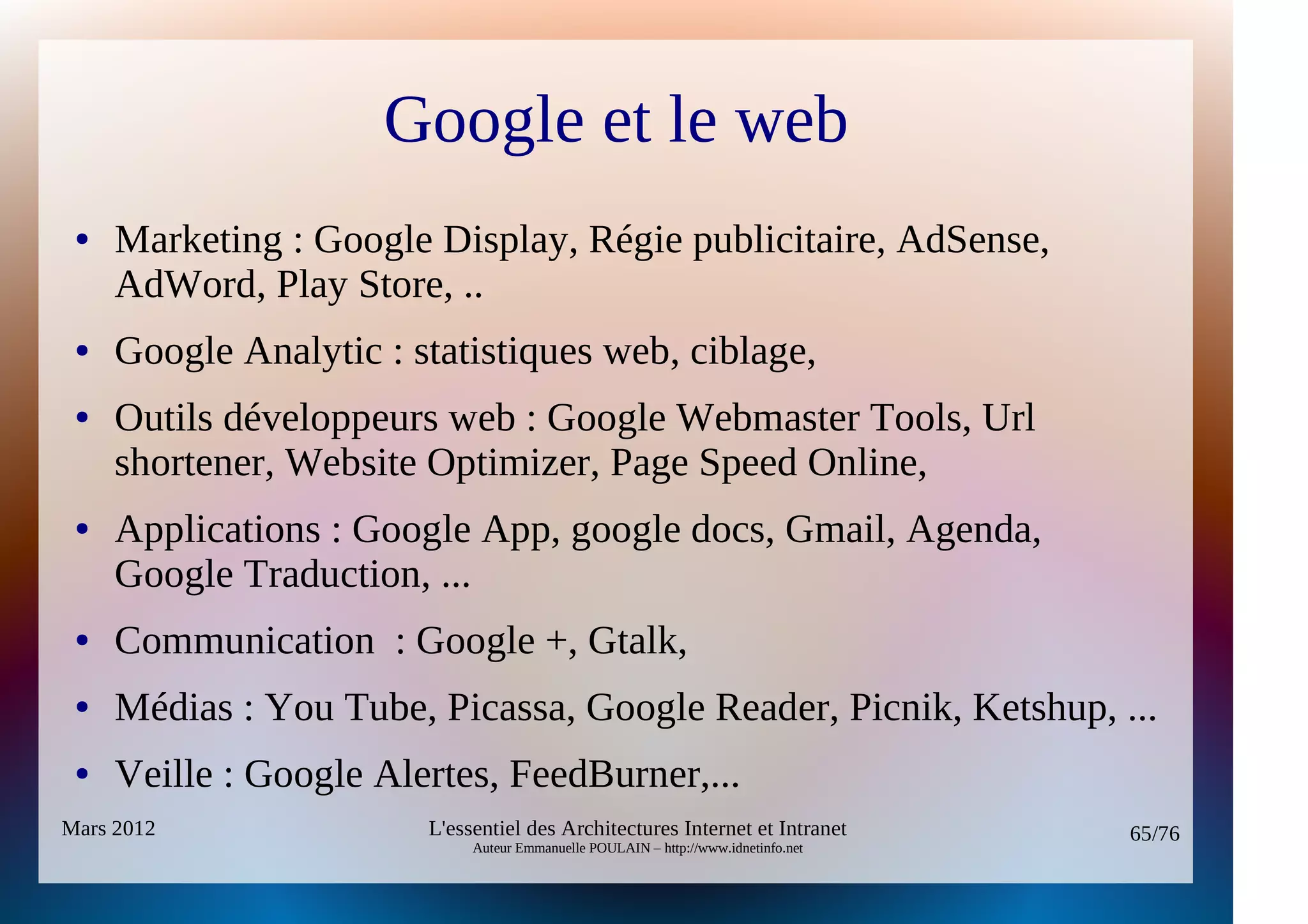

Google et le web
● Marketing : Google Display, Régie publicitaire, AdSense,
AdWord, Play Store, ..
● Google Analytic : statistiques web, ciblage,
● Outils développeurs web : Google Webmaster Tools, Url
shortener, Website Optimizer, Page Speed Online,
● Applications : Google App, google docs, Gmail, Agenda,
Google Traduction, ...
● Communication : Google +, Gtalk,
● Médias : You Tube, Picassa, Google Reader, Picnik, Ketshup, ...
● Veille : Google Alertes, FeedBurner,...

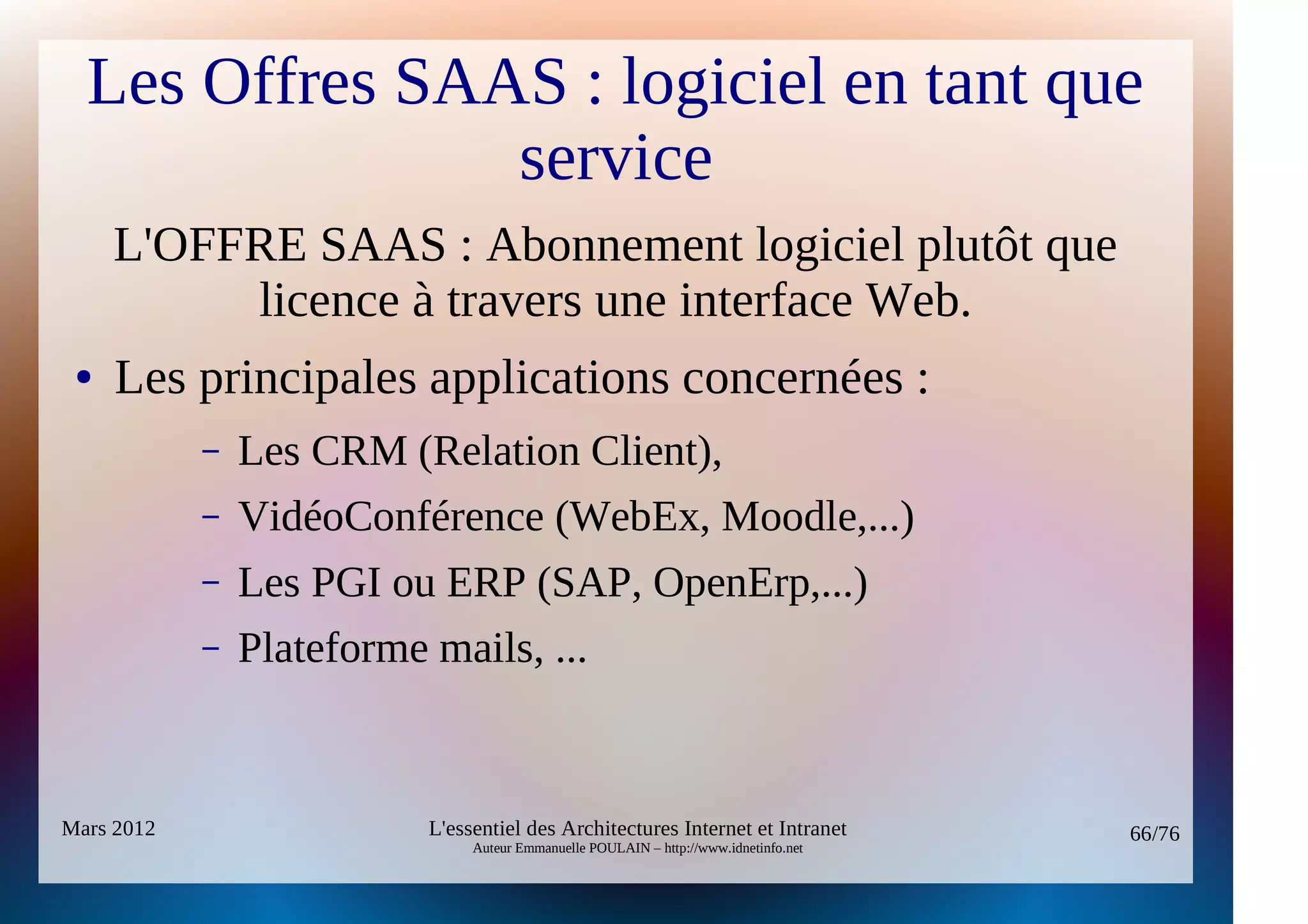

Les Offres SAAS : logiciel en tant que
service
L'OFFRE SAAS : Abonnement logiciel plutôt que
licence à travers une interface Web.
● Les principales applications concernées :
– Les CRM (Relation Client),
– VidéoConférence (WebEx, Moodle,...)
– Les PGI ou ERP (SAP, OpenErp,...)
– Plateforme mails, ...

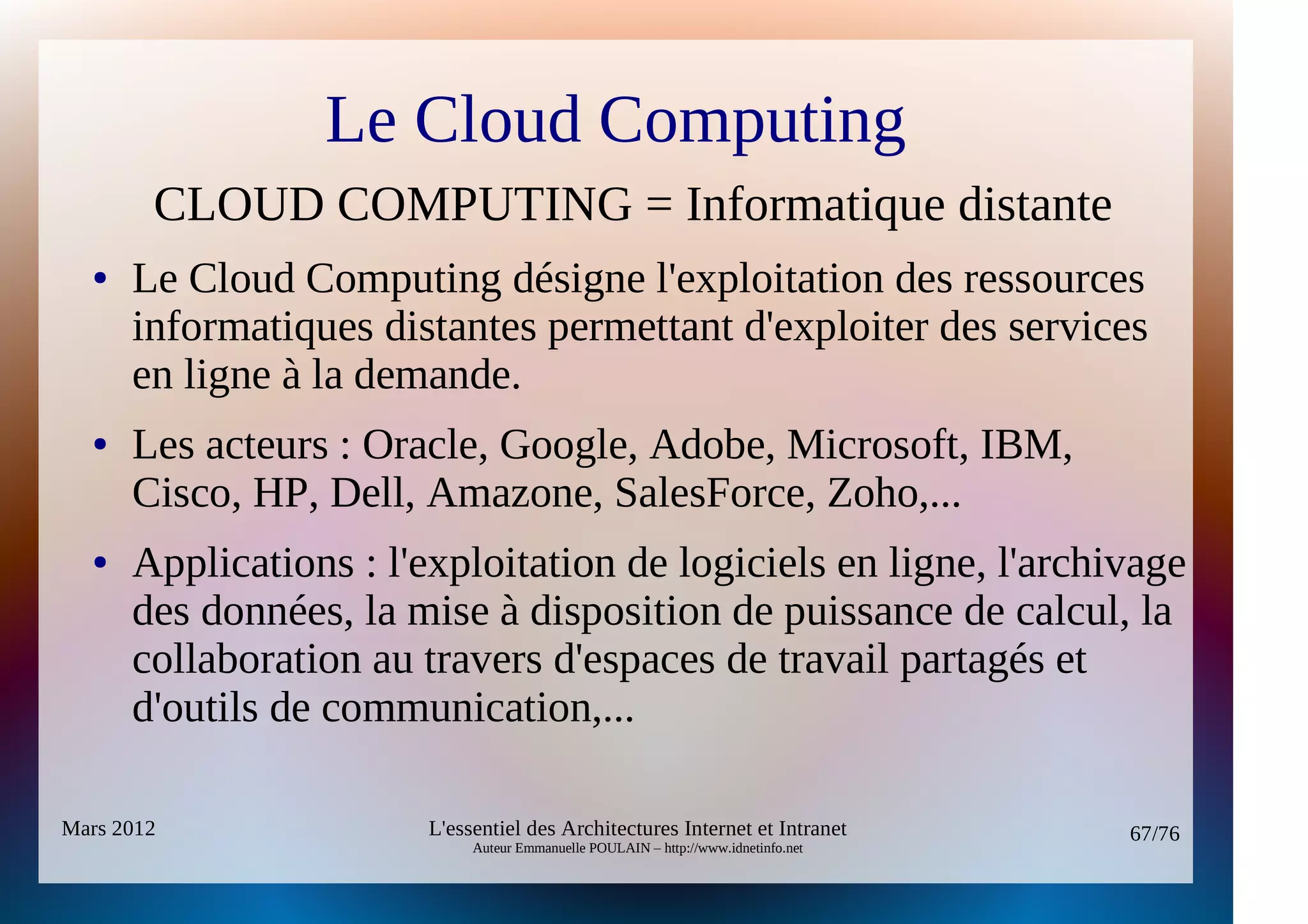

Le Cloud Computing
CLOUD COMPUTING = Informatique distante
● Le Cloud Computing désigne l'exploitation des ressources
informatiques distantes permettant d'exploiter des services
en ligne à la demande.
● Les acteurs : Oracle, Google, Adobe, Microsoft, IBM,
Cisco, HP, Dell, Amazone, SalesForce, Zoho,...
● Applications : l'exploitation de logiciels en ligne, l'archivage
des données, la mise à disposition de puissance de calcul, la
collaboration au travers d'espaces de travail partagés et
d'outils de communication,...

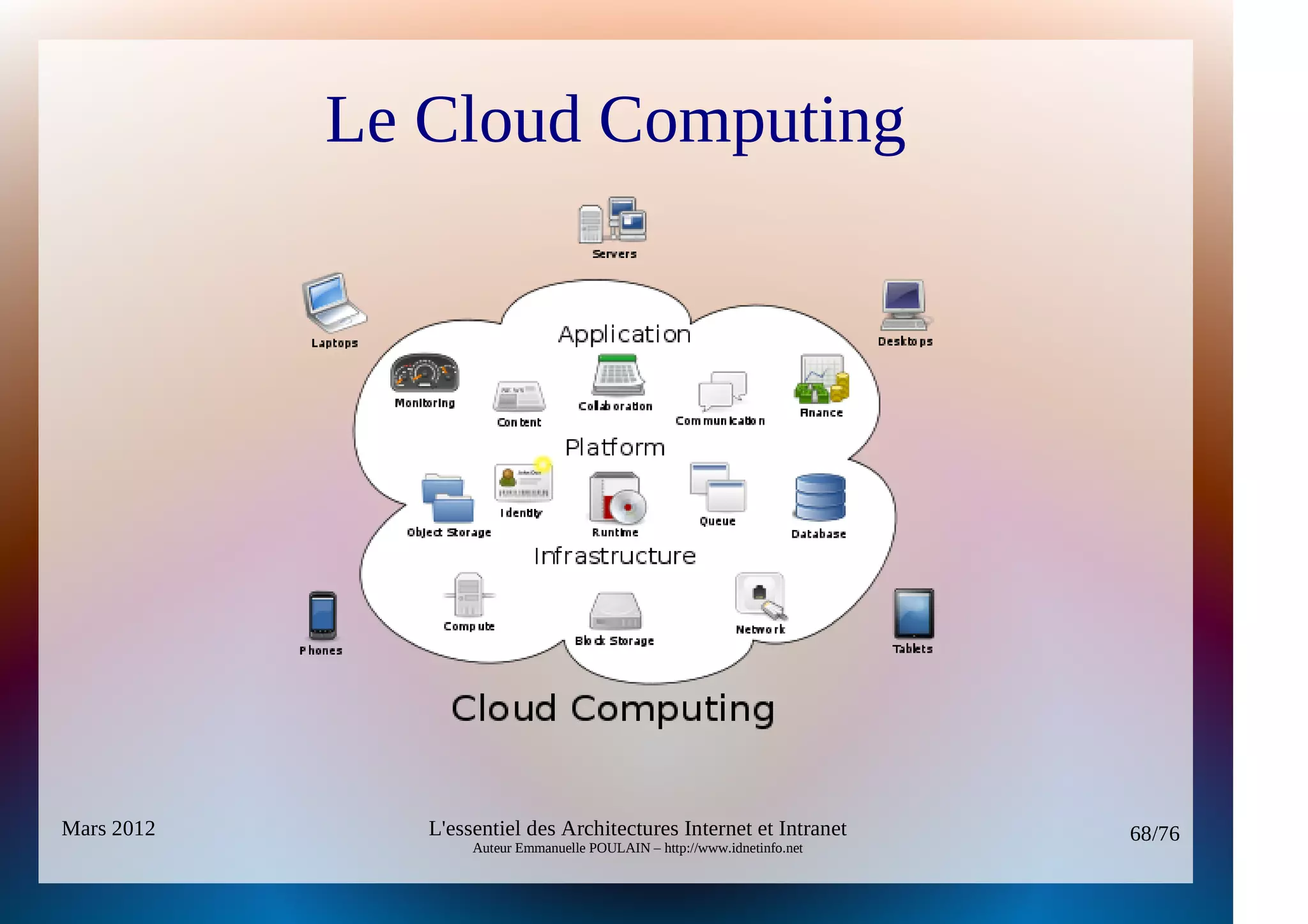

Le Cloud Computing

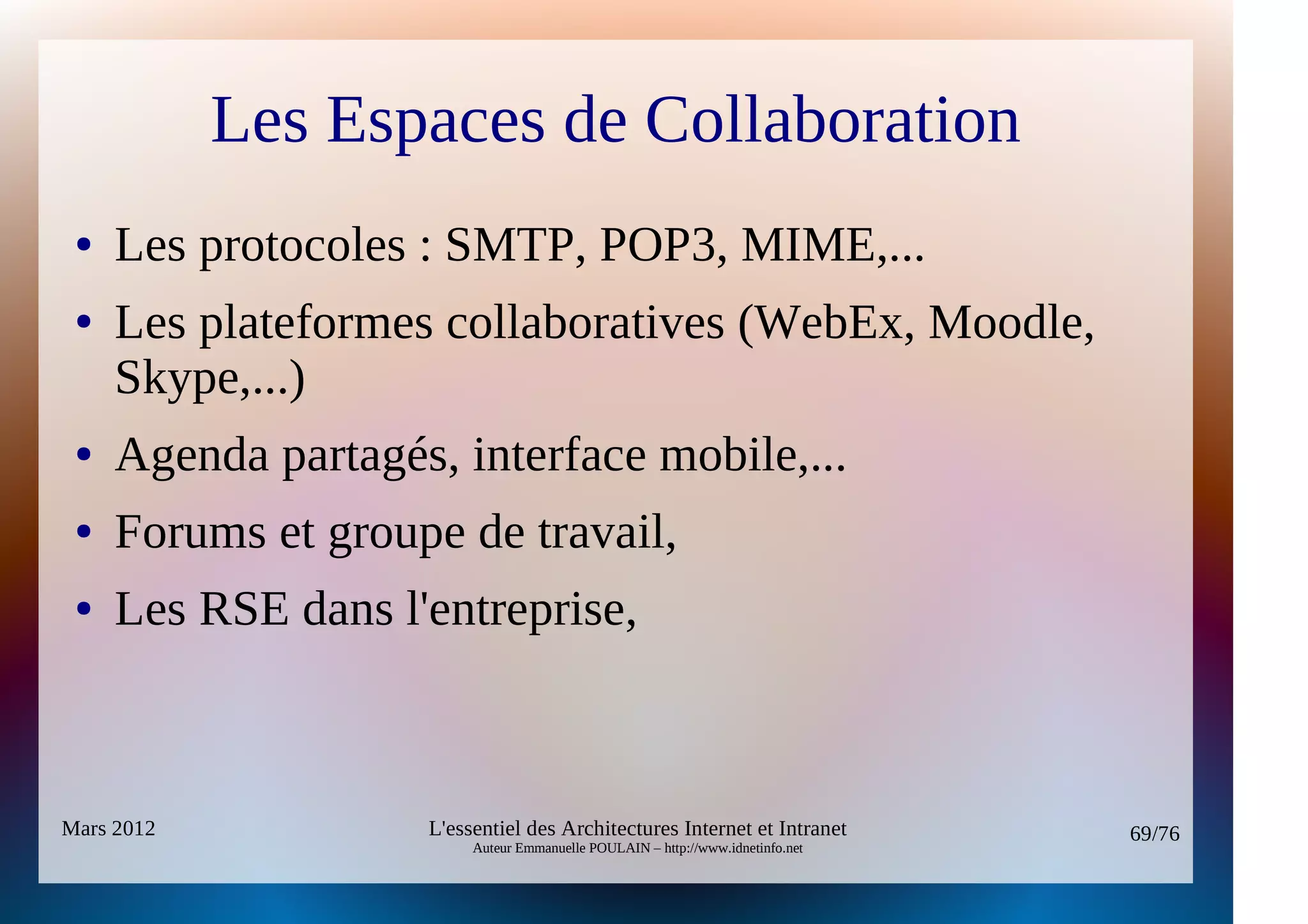

Les Espaces de Collaboration
● Les protocoles : SMTP, POP3, MIME,...
● Les plateformes collaboratives (WebEx, Moodle,
Skype,...)
● Agenda partagés, interface mobile,...
● Forums et groupe de travail,
● Les RSE dans l'entreprise,


Les protocoles de messagerie

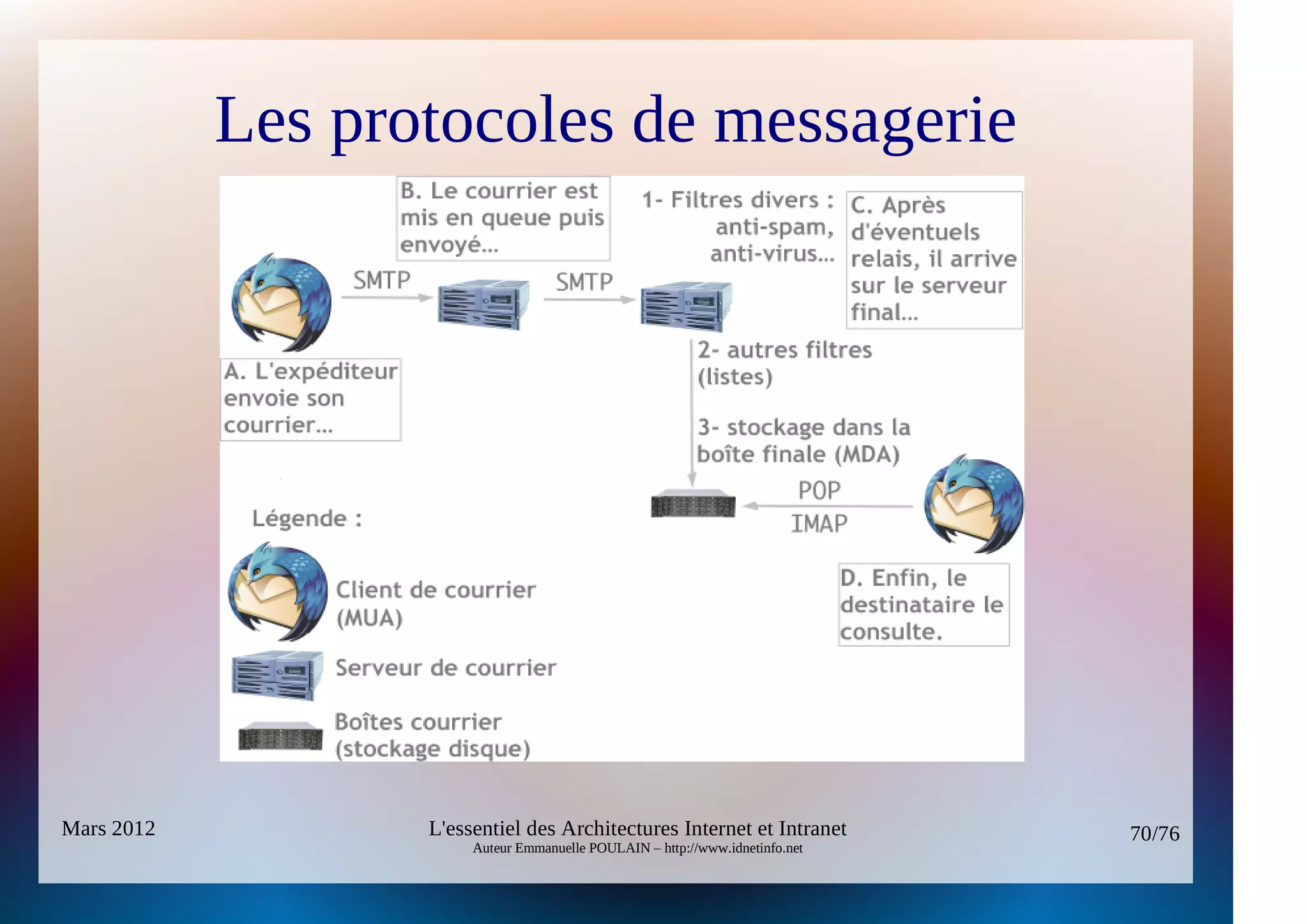

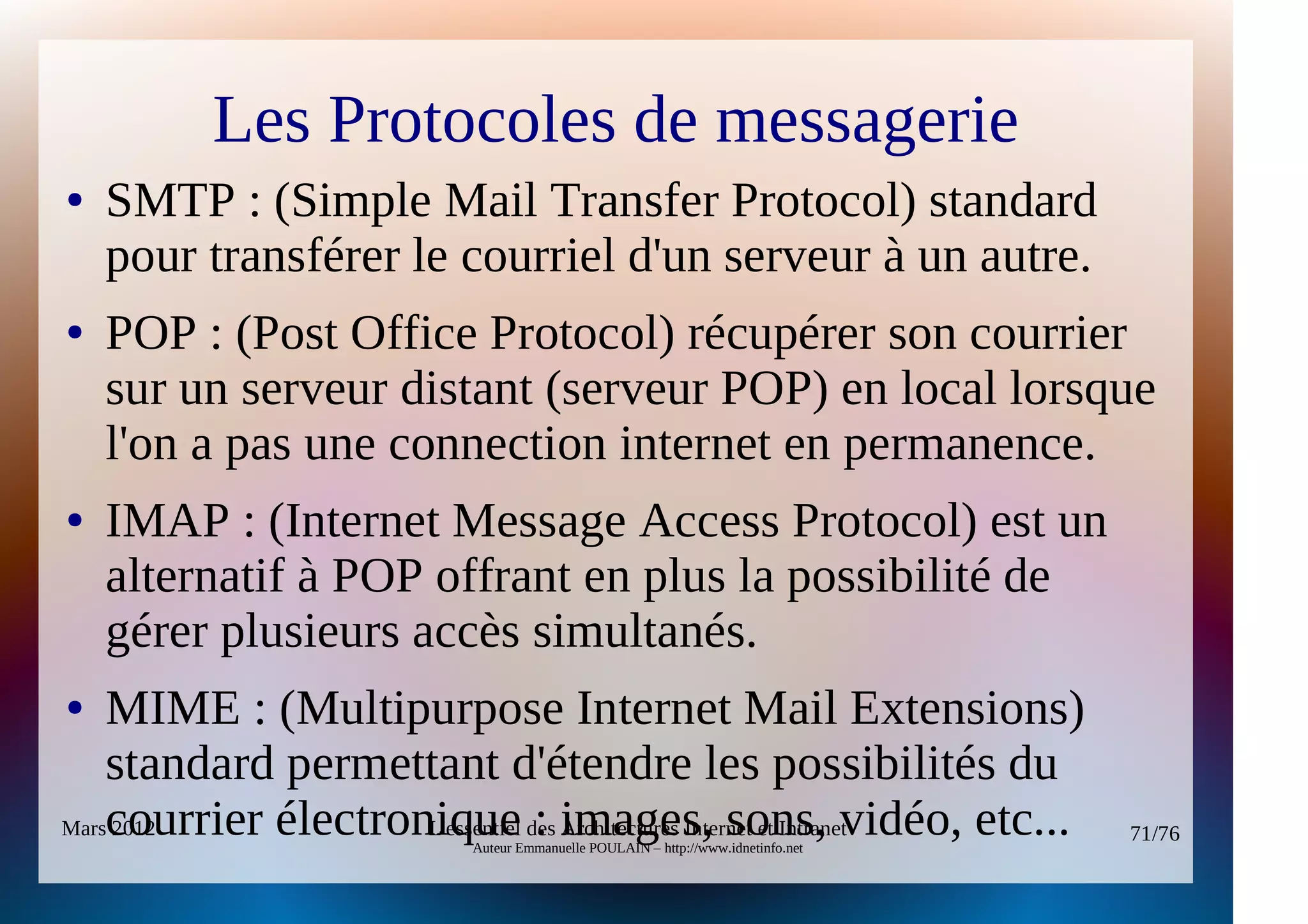

Les Protocoles de messagerie
● SMTP : (Simple Mail Transfer Protocol) standard
pour transférer le courriel d'un serveur à un autre.
● POP : (Post Office Protocol) récupérer son courrier
sur un serveur distant (serveur POP) en local lorsque
l'on a pas une connection internet en permanence.
● IMAP : (Internet Message Access Protocol) est un
alternatif à POP offrant en plus la possibilité de
gérer plusieurs accès simultanés.
● MIME : (Multipurpose Internet Mail Extensions)
standard permettant d'étendre les possibilités du
Marscourrier électronique des images, sons, vidéo, etc...
2012 L'essentiel : Architectures Internet et Intranet 71/76

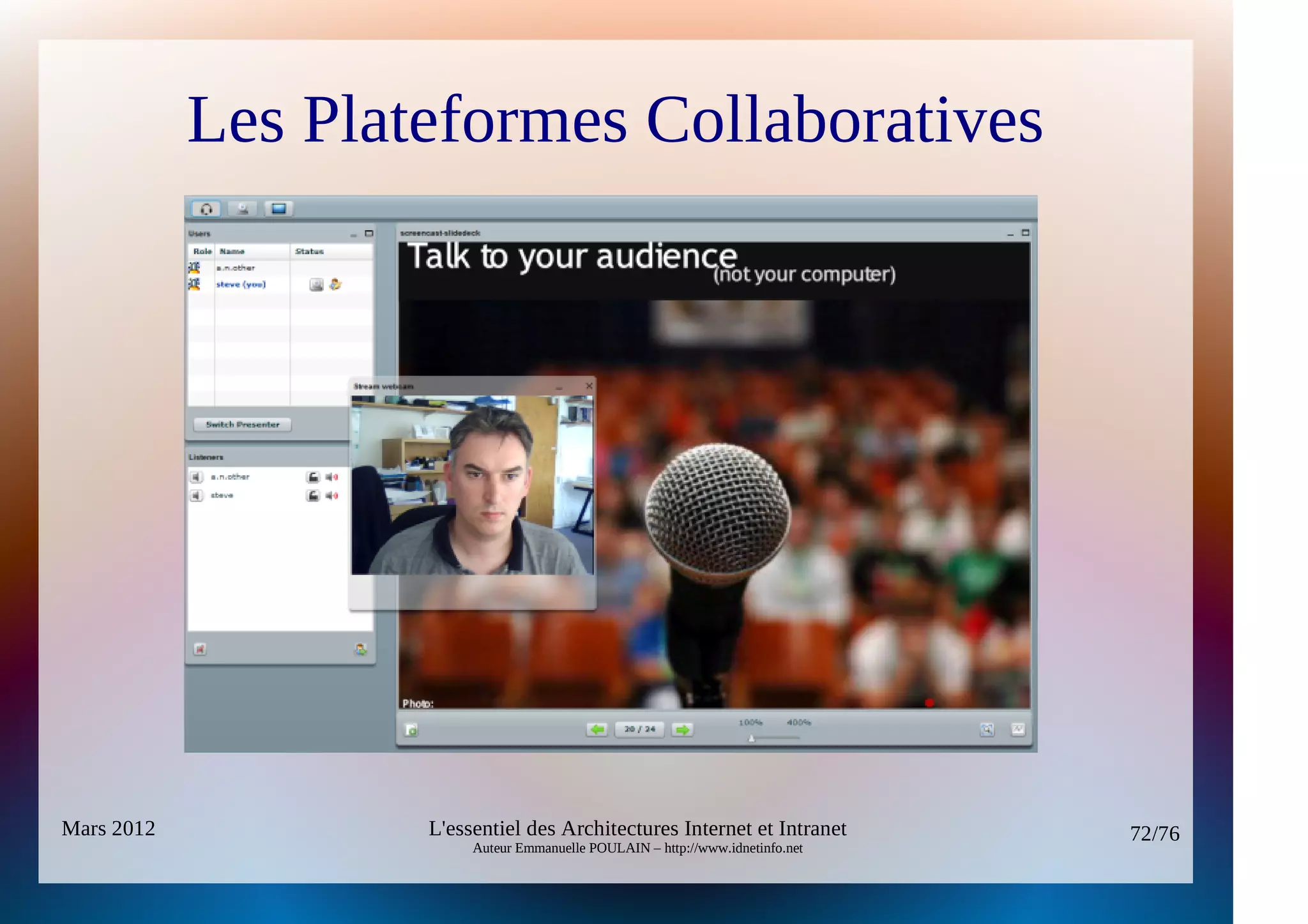

Les Plateformes Collaboratives


L'évolution des RSE en entreprise

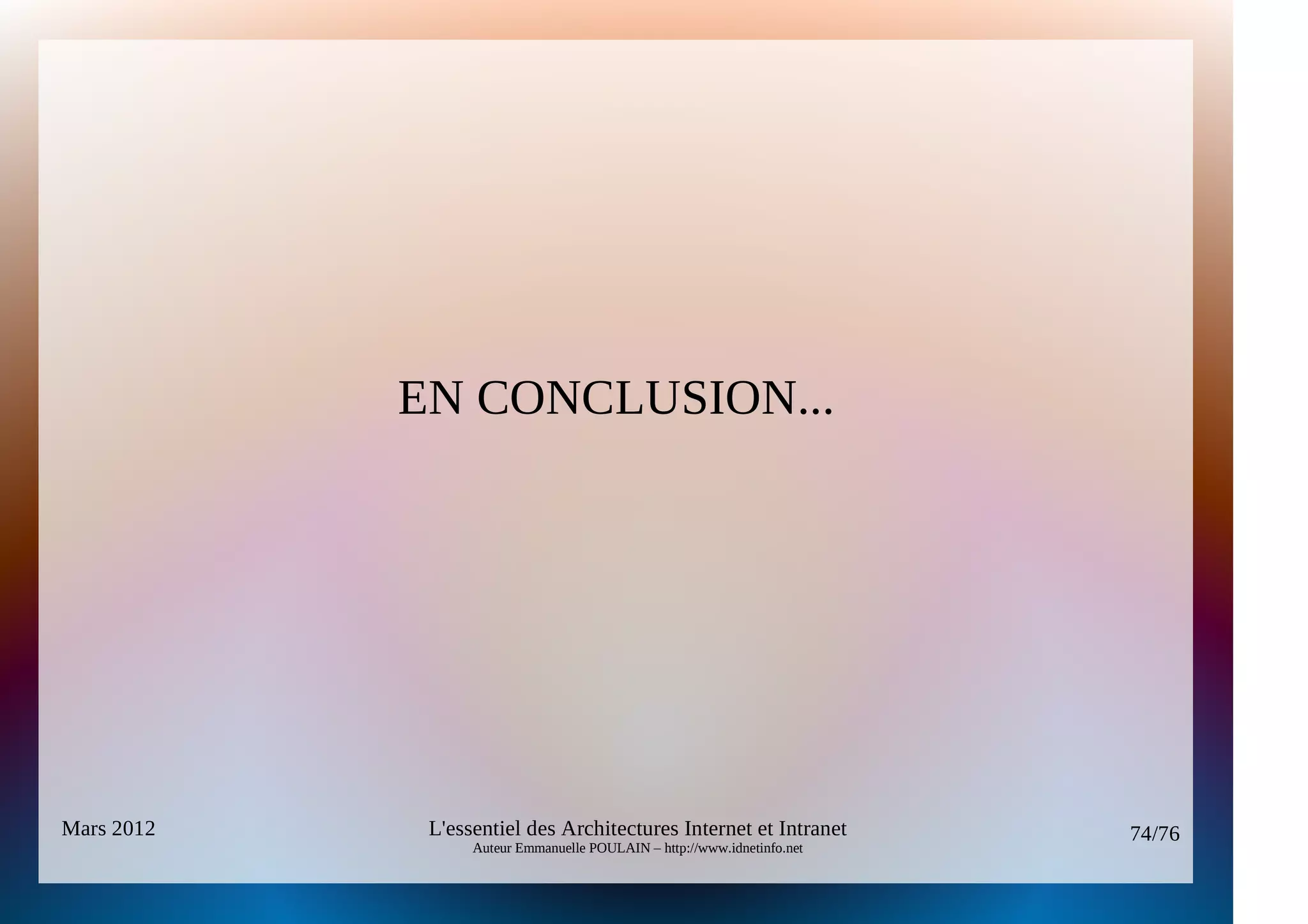

EN CONCLUSION...

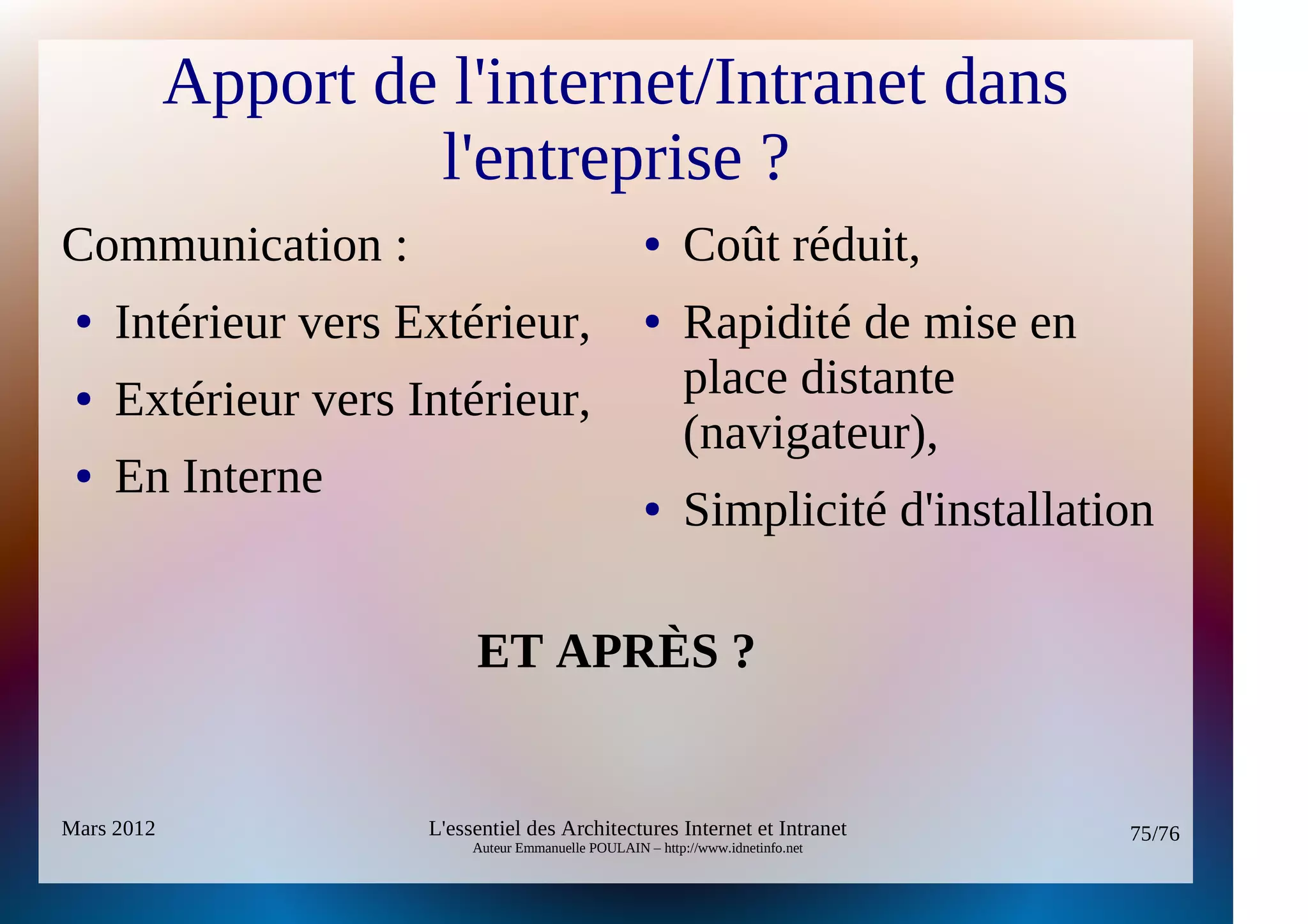

Apport de l'internet/Intranet dans
l'entreprise ?
Communication : ● Coût réduit,
● Intérieur vers Extérieur, ● Rapidité de mise en
● Extérieur vers Intérieur, place distante
(navigateur),
● En Interne ● Simplicité d'installation

ET APRÈS ?

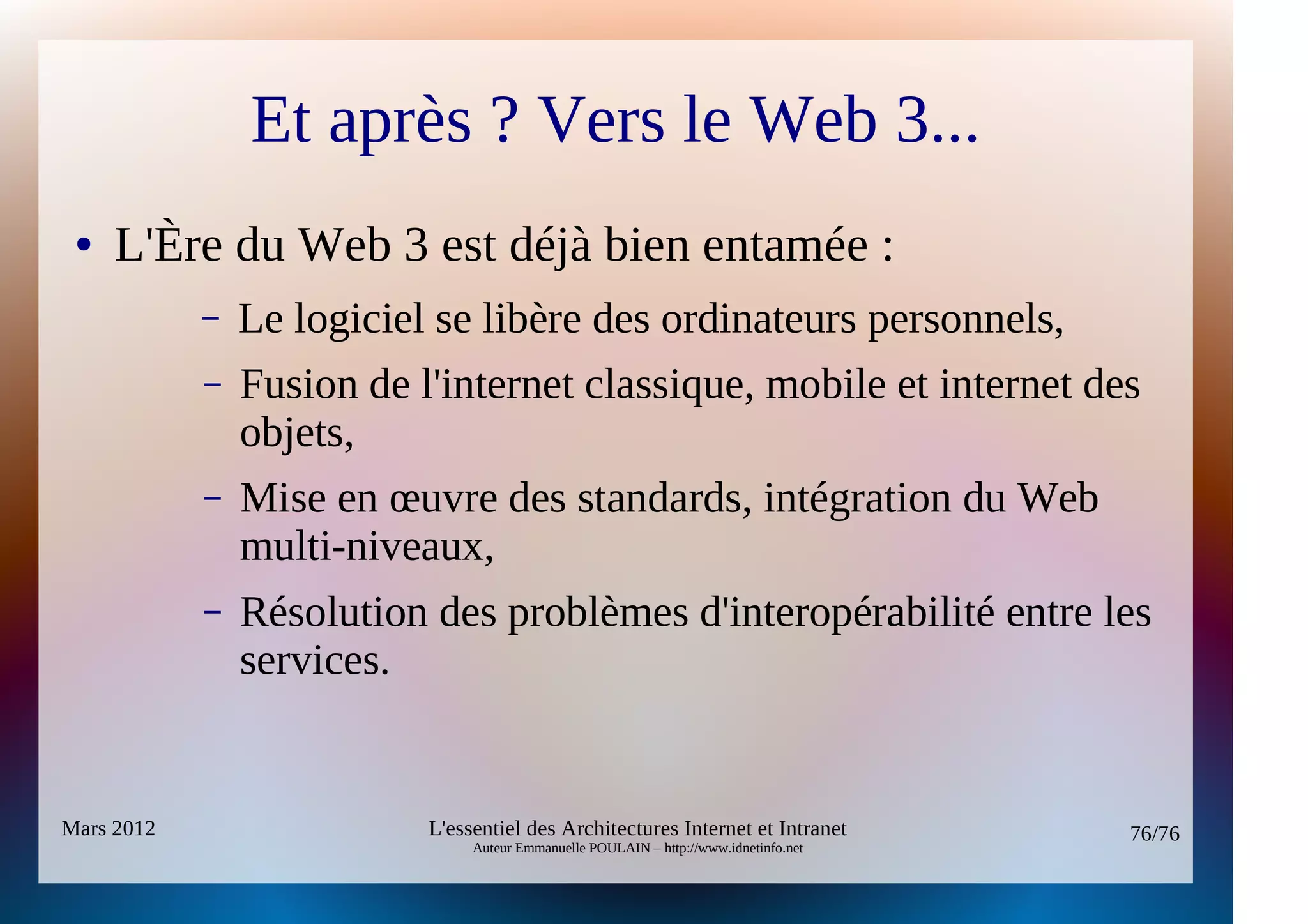

Et après ? Vers le Web 3...
● L'Ère du Web 3 est déjà bien entamée :
– Le logiciel se libère des ordinateurs personnels,
– Fusion de l'internet classique, mobile et internet des
objets,
– Mise en œuvre des standards, intégration du Web
multi-niveaux,
– Résolution des problèmes d'interopérabilité entre les
services.


Essentiel architectures internet et intranet

Contenu connexe

Tendances

En vedette

Similaire à Essentiel architectures internet et intranet

Essentiel architectures internet et intranet
