Flots de conception et Codesign (1).pptx
- 1. 1 FISE2 Flots de conceptionet Codesign Guedri Hichem
- 2. Chapitre 1: FlotDe Conception Conjointe Matérielle/Logicielle : Co- Design Rappel Spécification Partitionnement Synthèse logicielle et matérielle Co-simulation (Validation) 2
- 3. Rappel Evolution dessystèmes microélectroniques 3 « ASIC based system » «FPGA based system » Matériel standard «SOC» Matériel spécifique -Prototype rapide -Programmable -Conception faible cout -Programmable HW/SW -Complexité -performances
- 4. 4 Rappel Méthodologie deconception : Flot de conception 4
- 5. 5 Méthodologie deconception : Flot de conception Rappel Synthèse Architecturale Synthèse Système Niveau fonctionnel Niveau architectural Niveau logique Niveau électrique et physique HDL Schéma Diagramme d’états HDL Schéma Diagramme d’états HDL Schéma / Netlist Equation logique Equation différentielle Modèle électrique Modèle physique 5
- 6.
- 7.
- 8.
- 9. Rappel Quoi deneuf dans un SoC Assemblage de composants virtuels IP: Intellectual Properties « IP core » Partitionnement logiciel – matériel Interfaces entre IP Vérification Solutions architecturales 9 Evolution des méthodologies Nouveau flot de conception Co-Design
- 10. Rappel 10 Flot de conceptioncontinu depuis les spécifications systèmes jusqu'à l'implémentation
- 11. Co-Design Comment passerd’un algorithme à un circuit 11
- 12. Co-Design Le co-designdans la méthodologie d’un système embarqué est de plus en plus utilisé. Le co-design permet de concevoir en même temps à la fois le matériel et le logiciel pour une fonctionnalité à implémenter. Cela est maintenant possible avec les niveaux d’intégration offerts dans le circuit logiques programmables Le co-design permet de repousser le plus loin possible dans la conception du système les choix matériels à faire contrairement à l’approche classique ou les choix matériels sont faits en premier lieu 12
- 13.
- 14. Co-Design 14 À partird’un cahier des charges de l’application, définir: ce qui doit être fait par le logiciel, ce qui doit être fait par le matériel.

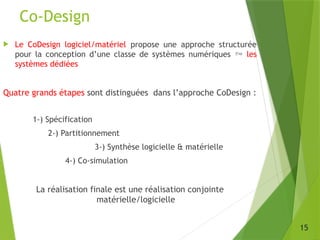

- 15. Co-Design 15 Le CoDesignlogiciel/matériel propose une approche structurée pour la conception d’une classe de systèmes numériques les systèmes dédiées Quatre grands étapes sont distinguées dans l’approche CoDesign : 1-) Spécification 2-) Partitionnement 3-) Synthèse logicielle & matérielle 4-) Co-simulation La réalisation finale est une réalisation conjointe matérielle/logicielle
- 16. Co-Design 16 Spécification Synthèse logicielle SynthèseInterfaces Synthèse matérielle Proc / DSP ASIC / FPGA Estimations Modèles Partitionnement HW/SW Optimisations Co-Simulation
- 17. Co-Design Spécifications :liste des fonctionnalités du système de façon abstraite. Modélisation : conceptualisation et affinement des spécifications produisant un modèle du matériel et du logiciel. Partitionnement : partage logiciel matériel. Synthèse et optimisation : synthèse matérielle et compilation logicielle Validation : co-simulation Intégration : rassemblement des différents modules. Tests d’intégration : vérification du fonctionnement 17
- 18.
- 19.
- 20. Co-Design La rechercheen co-design traverse plusieurs champs de compétences tels que : Spécification système et modélisation Exploration du design Partitionnement Ordonnancement Co-vérification et Co-simulation Génération de code matériel et logiciel Interfaçage matériel/logiciel L'objectif commun ici est de développer une méthodologie unifiée pour créer des systèmes qui contiennent à la fois du matériel et du logiciel. 20
- 21. Spécification Evaluation d’uncahier des charges Aspects techniques Evaluation de la complexité (nbre de portes, nbre E/S, …) Performances électriques recherchées (surface, consommation, alimentation…) Types de fonction à développer (numérique, analogique, RF) Encapsulation : type de boîtier Aspects économiques Délais de conception et de fabrication Marché => Quantité de pièces prévues Budget Choix de la cible matérielle Une technologie Un type de circuit (FPGA, ASIC, DSP, Processeurs…) Un flot de développement (outils CAO) 21
- 22.
- 23. Partitionnement Objectif L’objectifdu partitionnement est de regrouper les variables et les comportements fortement dépendants, puis de décider pour chaque regroupement d’une réalisation logicielle ou matérielle. Problématique Les performances réelles de la réalisation ne peuvent être connues qu’après l’étape de co-simulation. Approche Afin de permettre le partitionnement, des estimateurs de performance rapides et précis doivent prédire les performances et le coût d’une réalisation architecturale. 23
- 24.
- 25.
- 26. Synthèse 26 Il faudraprévoir des itérations de test et de validation: pour le logiciel pour le matériel conjoint
- 27. Synthèse Cette étaperegroupe les synthèses de la partie logicielle, de la partie matérielle et des interfaces et protocoles de communication. Synthèse logicielle : correspond à la conversion d’une description décrite dans un langage fonctionnel en un code exécutable par un processeur. Synthèse matérielle : correspond à la conversion d’une description décrite dans un langage fonctionnel en un ensemble d’équations différentielles décrivant la structure d’un layout. Synthèse des communications : étape essentielle, elle doit garantir les transferts de données entre les différents blocs matériels et logiciels. Les protocoles et les modes de communication sont définis durant cette étape. 27
- 28. Synthèse logicielle 28 Compiler Linker C FileC File Asm. File Binary File Binary File Binary File Exec. File Assembler Library Phase de développement Debugger Profiler Phase de vérification
- 29. Synthèse logicielle 29 Outils de mesure Phase de développemen t Phasede vérification Phase de vérification Emulator Debugger Programmer Development processor Phase de développemen t
- 30. Synthèse matérielle 30 comportementale Description Description RTL Descriptionlogique (portes) GAUT Catapult-C Synthèse architecturale Synthèse logique physique Synthèse Layout MENTOR GRAPHICS CADENCE SYNOPSYS … MENTOR GRAPHICS CADENCE … comportementale Spécification Librairie de portes Librairie de composants Librairie de transistors Niveau d’abstraction Fiabilité des prédictions CAO
- 31.
- 32.
- 33. Synthèse des communications 33 PartitionnementLogiciel/Matériel Spécification des communications Sélection des protocoles Génération des interfaces Vérification et/ou correction du partitionnement Coûts de synthèse ? Caractéristiques temporelles des transferts ? Choix des modèles et des langages Estimation des performances Synthèse des bus Synthèse des interfaces matérielle et logicielle Bibliothèque de protocoles Logiciel Matériel Interfaces
- 34. Co-simulation : Référentielde validation 34 Il est souvent complexe d’avoir un référentiel commun pour la validation: Les équipes sont souvent différentes. Les philosophies sont différentes. Les langages/outils et méthodes sont différents.
- 35. Co-simulation : Échellede temps 35 Les échelles de temps ne sont pas les mêmes. Attendre la fabrication d’un circuit pour tester le logiciel dessus, n’est pas raisonnable!
- 36.
- 37.
- 38.
- 39. Top/down ou bottom/up Conception top-down Commencer par une description très abstraite; Enrichir de détails pour obtenir des solutions spécifiques. Conception Bottom-up Assembler des petits composants pour obtenir un gros système par assemblage spécifique. Cas réels utilisent ces deux techniques: assemblage et configuration spécifique. 39
- 40.
- 41. Avantages de Co-Design Amélioration des performances : parallélisme, algorithmes distribués, architecture spécialisée,… Reconfiguration statique ou dynamique en cours de fonctionnement Indépendance vis-à-vis des évolutions technologiques des circuits logiques programmables Mise à profit des améliorations des outils de conception fournis par les fabricants de circuits logiques Programmables : synthèse plus efficace, performance accrue. 41
- 42. Méthodologie de co-designplus complète 42
- 43. Méthodologie de co-designplus complète 43 Spécification Allocation des ressources
- 44. Méthodologie de co-designplus complète 44 Partitionnement Ordonnancement Gestion de l’énergie Synthèse du matériel Synthèse du logicielle La vérification
Notes de l'éditeur
- #14 Le support logiciel dans un SoC est une composante importante qu’il ne faut pas négliger. Il est important de prévoir la possibilité de configurer, corriger, utiliser ou faire utiliser le produit après la fabrication du circuit. À l’opposé d’un circuit programmable générique, qui doit anticiper proposer des fonctionnalités qui pour des applications non connues à l’avance, pour un SoC destiné à une application spécifique, l’étape de partitionnement est très importante. À partir du cahier des charges, on doit identifier les fonctionnalités qui peuvent être implémentées de façon logicielle et évaluer les performances nécessaires pour une cible processeur. Si cela est compatible avec les objectifs de coût et de consommation en utilisant des cibles existantes, il n’est peut-être pas utile de développer un matériel dédié. Sinon, il faut décider quelles fonctionnalités auront besoin d’une implémentation matérielle et comment partager les tâches.
- #22 En plus du cahier des charges de l’application, d’autres éléments vont intervenir dans le choix du partitionnement. D’un point de vue logiciel, l’existence (et la disponibilité) de bibliothèques logicielles, de systèmes d’exploration (ainsi que de pilotes) doit être considérée. D’un point de vue matériel, les blocs matériels existant doivent être pris en compte. Au-delà de l’existant, il faudra prévoir d’éventuelles adaptations à l’application développée ainsi que les développements spécifiques nouveaux. Il faut aussi prendre en compte les fonctions annexes qui devront être fournies par le système.
- #26 Dans un flot de conception conjoint, au-delà des cycles de développement et validation des fonctions logicielles et matérielles, il faudra mettre en place des mécanismes de validation conjointe. Il ne s’agit pas seulement de vérifier que le logiciel fonctionne avec le matériel, mais aussi de garantir que les performances prévues sont bien présentes (vitesse, consommation, coût). Si les performances ne sont pas atteintes, il faudra, éventuellement, revenir sur le partitionnement initial. Il est important de noter que, du fait du coût important de la fabrication d’un circuit, ces étapes de validation doivent avoir lieu en amont.
- #34 Il est important de conserver une référence, commune aux différentes équipes impliquées, tout au long des phases de développement. Cette référence peut être: une spécification textuelle, une spécification formelle, un modèle fonctionnel ou formel. La mise en place d’une telle référence est un enjeu important dans la conception de SoC complexes.
- #35 Une fois l’architecture matérielle définie, il faudra développer un modèle fonctionnel intégrant les différentes IPs (ou des modèles comportementaux). Ceci permet de vérifier que les spécifications sont respectées. Ensuite, les modèles sont raffinés vers des modèles RTL synthètisables. Une fois ces modèles validés, on passe dans une deuxième phase du flot de conception appelée backend. Durant cette phase, les étapes de synthèse et de placement routage ont lieu ainsi qu’une série d’étapes de validation pour arriver finalement aux dessins des masques. Tout au long des phases de développement conjoint (matériel/logiciel), des mécanismes de vérification sont mis en place: de la simulation conjointe, des prototypes FPGA, des émulateurs.
