Université Abdelmalek Essaâdi
 Faculté des sciences et Techniques
               Tanger




                           Département : Génie Informatique
                    Filière : Logiciel et Système Informatique




Identification des empreintes
           digitales




 Année universitaire : 2011/2012
Sommaire
Introduction............................................................................................................................................. 4
I.         Biométrie et classification des empreintes digitales.................................................................... 5
      1.        La biométrie ................................................................................................................................ 5
      2.        L’utilisation de la biométrie ........................................................................................................ 5
      3.        Qu’est ce qu’une empreinte digitale ? ......................................................................................... 5
      4.        Forme générale de l’empreinte .................................................................................................... 6
      5.        Minuties ou motifs d’une empreinte............................................................................................ 7
II.        Identification des empreintes digitales ........................................................................................... 9
      1.        Capteurs d’empreintes digitales .................................................................................................. 9
           a.      Les capteurs optiques ......................................................................................................... 9
           b.      Les capteurs en silicium ................................................................................................... 10
           c.      Les capteurs thermiques .................................................................................................. 10
      2.        Etapes de traitement d’une empreinte digitale .......................................................................... 11
      3.        Etapes de comparaison d’une empreinte digitale ...................................................................... 12
III.            Etude de cas .............................................................................................................................. 13
      1.        Principe suivi ............................................................................................................................. 13
      2.        Implémntation sous OpenCV .................................................................................................... 13
Conclusion ............................................................................................................................................. 18




                                                                                                                                   2

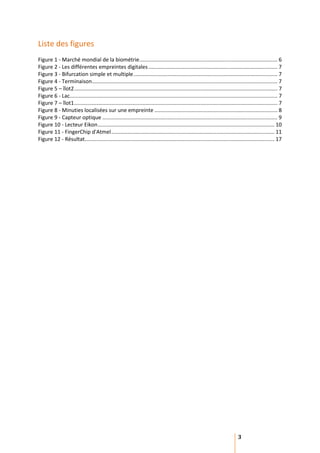

Liste des figures
Figure 1 - Marché mondial de la biométrie ............................................................................................. 6
Figure 2 - Les différentes empreintes digitales ....................................................................................... 7
Figure 3 - Bifurcation simple et multiple ................................................................................................. 7
Figure 4 - Terminaison ............................................................................................................................. 7
Figure 5 – îlot2 ......................................................................................................................................... 7
Figure 6 - Lac............................................................................................................................................ 7
Figure 7 – îlot1 ......................................................................................................................................... 7
Figure 8 - Minuties localisées sur une empreinte ................................................................................... 8
Figure 9 - Capteur optique ...................................................................................................................... 9
Figure 10 - Lecteur Eikon ....................................................................................................................... 10
Figure 11 - FingerChip d'Atmel .............................................................................................................. 11
Figure 12 - Résultat................................................................................................................................ 17




                                                                                                                               3

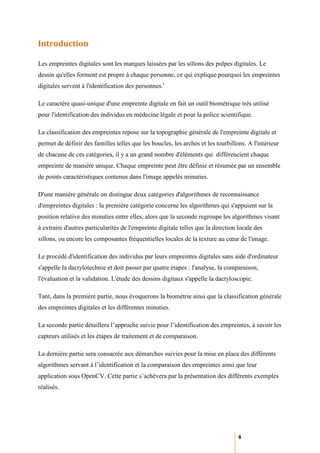

Introduction

Les empreintes digitales sont les marques laissées par les sillons des pulpes digitales. Le
dessin qu'elles forment est propre à chaque personne, ce qui explique pourquoi les empreintes
digitales servent à l'identification des personnes.i

Le caractère quasi-unique d'une empreinte digitale en fait un outil biométrique très utilisé
pour l'identification des individus en médecine légale et pour la police scientifique.

La classification des empreintes repose sur la topographie générale de l'empreinte digitale et
permet de définir des familles telles que les boucles, les arches et les tourbillons. A l'intérieur
de chacune de ces catégories, il y a un grand nombre d'éléments qui différencient chaque
empreinte de manière unique. Chaque empreinte peut être définie et résumée par un ensemble
de points caractéristiques contenus dans l'image appelés minuties.

D'une manière générale on distingue deux catégories d'algorithmes de reconnaissance
d'empreintes digitales : la première catégorie concerne les algorithmes qui s'appuient sur la
position relative des minuties entre elles, alors que la seconde regroupe les algorithmes visant
à extraire d'autres particularités de l'empreinte digitale telles que la direction locale des
sillons, ou encore les composantes fréquentielles locales de la texture au cœur de l'image.

Le procédé d'identification des individus par leurs empreintes digitales sans aide d'ordinateur
s'appelle la dactylotechnie et doit passer par quatre étapes : l'analyse, la comparaison,
l'évaluation et la validation. L'étude des dessins digitaux s'appelle la dactyloscopie.

Tant, dans la première partie, nous évoquerons la biométrie ainsi que la classification générale
des empreintes digitales et les différentes minuties.

La seconde partie détaillera l’approche suivie pour l’identification des empreintes, à savoir les
capteurs utilisés et les étapes de traitement et de comparaison.

La dernière partie sera consacrée aux démarches suivies pour la mise en place des différents
algorithmes servant à l’identification et la comparaison des empreintes ainsi que leur
application sous OpenCV. Cette partie s’achèvera par la présentation des différents exemples
réalisés.




                                                                                  4

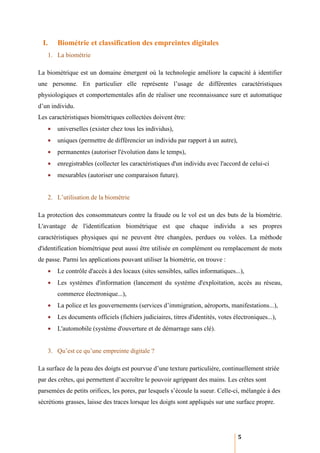

I.    Biométrie et classification des empreintes digitales
   1. La biométrie

La biométrique est un domaine émergent où la technologie améliore la capacité à identifier
une personne. En particulier elle représente l’usage de différentes caractéristiques
physiologiques et comportementales afin de réaliser une reconnaissance sure et automatique
d’un individu.
Les caractéristiques biométriques collectées doivent être:
   •   universelles (exister chez tous les individus),
   •   uniques (permettre de différencier un individu par rapport à un autre),
   •   permanentes (autoriser l'évolution dans le temps),
   •   enregistrables (collecter les caractéristiques d'un individu avec l'accord de celui-ci
   •   mesurables (autoriser une comparaison future).


   2. L’utilisation de la biométrie

La protection des consommateurs contre la fraude ou le vol est un des buts de la biométrie.
L'avantage de l'identification biométrique est que chaque individu a ses propres
caractéristiques physiques qui ne peuvent être changées, perdues ou volées. La méthode
d'identification biométrique peut aussi être utilisée en complément ou remplacement de mots
de passe. Parmi les applications pouvant utiliser la biométrie, on trouve :
   •   Le contrôle d'accès à des locaux (sites sensibles, salles informatiques...),
   •   Les systèmes d'information (lancement du système d'exploitation, accès au réseau,
       commerce électronique...),
   •   La police et les gouvernements (services d’immigration, aéroports, manifestations...),
   •   Les documents officiels (fichiers judiciaires, titres d'identités, votes électroniques...),
   •   L'automobile (système d'ouverture et de démarrage sans clé).


   3. Qu’est ce qu’une empreinte digitale ?

La surface de la peau des doigts est pourvue d’une texture particulière, continuellement striée
par des crêtes, qui permettent d’accroître le pouvoir agrippant des mains. Les crêtes sont
parsemées de petits orifices, les pores, par lesquels s’écoule la sueur. Celle-ci, mélangée à des
sécrétions grasses, laisse des traces lorsque les doigts sont appliqués sur une surface propre.




                                                                                  5

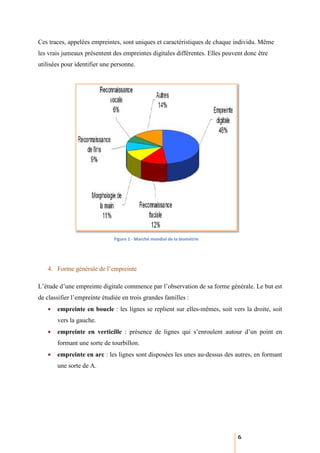

Ces traces, appelées empreintes, sont uniques et caractéristiques de chaque individu. Même
                          intes,
les vrais jumeaux présentent des empreintes digitales différentes. Elles peuvent donc être
utilisées pour identifier une personne.




                              Figure 1 - Marché mondial de la biométrie




   4. Forme générale de l’empreinte

L’étude d’une empreinte digitale commence par l’observation de sa forme générale. Le but est
de classifier l’empreinte étudiée en trois grandes familles :
   •   empreinte en boucle : les lignes se replient sur elles-mêmes, soit vers la droite, soit
                                                              mêmes,
       vers la gauche.
   •   empreinte en verticille : présence de lignes qui s’enroulent autour d’un point en
       formant une sorte de tourbillon.
   •   empreinte en arc : les lignes sont disposées les unes au dessus des aut
                                                             au-dessus     autres, en formant
       une sorte de A.




                                                                              6

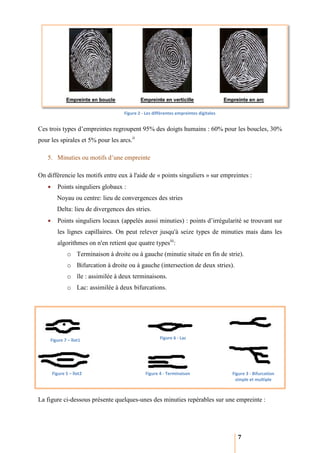

Figure 2 - Les différentes empreintes digitales


Ces trois types d’empreintes regroupent 95% des doigts humains : 60% pour les boucles, 30%
pour les spirales et 5% pour les arcs.ii
       s

    5. Minuties ou motifs d’une empreinte

On différencie les motifs entre eux à l'aide de « points singuliers » sur empreintes :
    •     Points singuliers globaux :
          Noyau ou centre: lieu de convergences des stries
          Delta: lieu de divergences des stries.
    •     Points singuliers locaux (appelés aussi minuties) : points d’irrégularité se trou
                                                                                       trouvant sur
          les lignes capillaires. O peut relever jusqu'à seize types de minuties mais dans les
                                  On
          algorithmes on n'en retient que quatre typesiii:
                o Terminaison à droite ou à gauche (minutie située en fin de strie).
                o Bifurcation à droite ou à gauche (intersection de deux stries).
                o île : assimilée à deux terminaisons.
                o Lac: assimilée à deux bifurcations.




     Figure 7 – îlot1                                   Figure 6 - Lac




        Figure 5 – îlot2                        Figure 4 - Terminaison                  Figure 3 - Bifurcation
                                                                                         simple et multiple



La figure ci-dessous présente quelques
             dessous          quelques-unes des minuties repérables sur une empreinte :




                                                                                          7

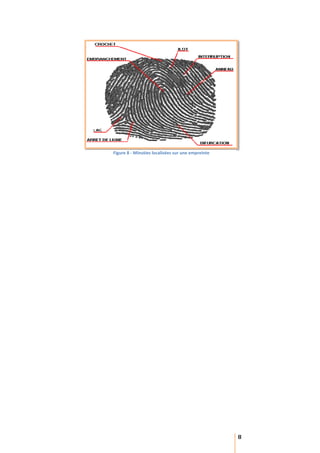

Figure 8 - Minuties localisées sur une empreinte




                                                   8

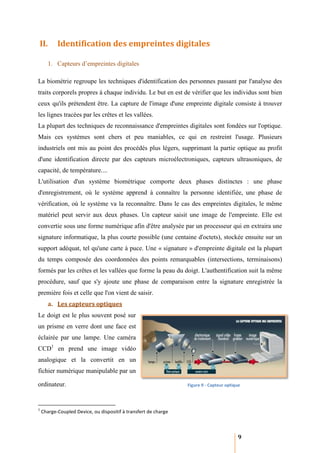

II.        Identification des empreintes digitales

       1. Capteurs d’empreintes digitales

La biométrie regroupe les techniques d'identification des personnes passant par l'analyse des
traits corporels propres à chaque individu. Le but en est de vérifier que les individus sont bien
ceux qu'ils prétendent être. La capture de l'image d'une empreinte digitale consiste à trouver
les lignes tracées par les crêtes et les vallées
                 s                       vallées.
La plupart des techniques de reconnaissance d'empreintes digitales sont fondées sur l'optique.
                    iques
Mais ces systèmes sont chers et peu maniables, ce qui en restreint l'usage. Plusieurs
industriels ont mis au point des procédés plus légers, supprimant la partie optique au profit
d'une identification directe par des capteurs microélectroniques, capteurs ultrasoniques, de
 'une
capacité, de température....
L'utilisation d'un système biométrique comporte deux phases distinctes : une phase
d'enregistrement, où le système apprend à connaître la personne identifiée, une phase de
vérification, où le système va la reconnaître. Dans le cas des empreintes digitales, le même
matériel peut servir aux deux phases. Un capteur saisit une image de l'empreinte. Elle est
convertie sous une forme numérique afin d'être analysée par un processeur qui en extraira une
signature informatique, la plus courte possible (une centaine d'octets), stockée ensuite sur un
support adéquat, tel qu'une carte à puce. Une « signature » d'empreinte digitale est la plupart
du temps composée des coordonnées des points remarquables (intersections, terminaisons)
    emps
formés par les crêtes et les vallées que forme la peau du doigt. L'authentification suit la même
procédure, sauf que s'y ajoute une phase de comparaison entre la signature enregistrée la
première fois et celle que l'on vient de saisir.
       a. Les capteurs optiques
Le doigt est le plus souvent posé sur
un prisme en verre dont une face est
éclairée par une lampe. Une caméra
                      .
CCD1 en prend une image vidéo
analogique et la convertit en un
fichier numérique manipulable par un

ordinateur.                                                      Figure 9 - Capteur optique



1
    Charge-Coupled Device, ou dispositif à transfert de charge
           Coupled



                                                                                         9

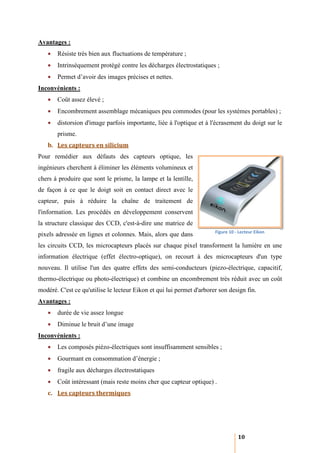

Avantages :
   •   Résiste très bien aux fluctuatio de température ;
        ésiste               fluctuations
   •   Intrinsèquement protégé contre les décharges électrostatiques ;
        ntrinsèquement
   •   Permet d’avoir des images précises et nettes.
Inconvénients :
   •   Coût assez élevé ;
   •   Encombrement assemblage mécaniques pe commodes (pour les systèmes portables) ;
                                          peu          pour
   •   distorsion d'image parfois importante, liée à l'optique et à l'écrasement du doigt sur le
       prisme.
   b. Les capteurs en silicium
Pour remédier aux défauts des capteurs optique, les
ingénieurs cherchent à éliminer les éléments volumineux et
chers à produire que sont le prisme, la lampe et la lentille,
de façon à ce que le doigt soit en contact direct avec le
capteur, puis à réduire la chaîne de traitement de
l'information. Les procédés en développement conservent
la structure classique des CCD, c'est
                                c'est-à-dire une matrice de
                                                                       Figure 10 - Lecteur Eikon
pixels adressée en lignes et colonnes. Mais, alor que dans
                                             alors
les circuits CCD, les microcapteurs placés sur chaque pixel transforment la lumière en une
information électrique (effet électro optique), on recourt à des microcapteurs d'un type
                              électro-optique),
nouveau. Il utilise l'un des quatre effets des semi
                                               semi-conducteurs (piezo-électrique, capacitif,
                                                                       électrique,
thermo-électrique ou photo-électrique) et combine un encombrement très réduit avec un coût
                           électrique)
modéré. C'est ce qu'utilise le lecteur Eikon et qui lui permet d'arborer son design fin.
Avantages :
   •   durée de vie assez longue
   •   Diminue le bruit d’une image
Inconvénients :
   •   Les composés piézo-électriques sont insuffisamment sensibles ;
                          électriques
   •   Gourmant en consommation d’
                                d’énergie ;
   •   fragile aux décharges électrostatiques
   •   Coût intéressant (mais reste moins cher que capteur optique) .
                         mais
   c. Les capteurs thermiques




                                                                                  10

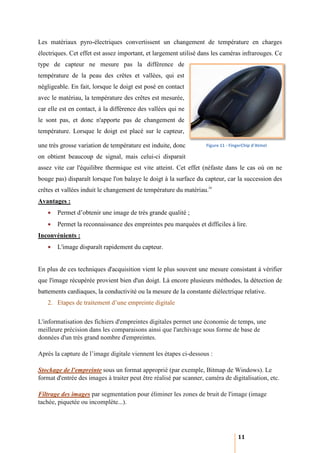

Les matériaux pyro-électriques convertissent un changement de température en charges
                   électriques
électriques. Cet effet est assez important, et largement utilisé dans les caméras infrarouges. Ce
type de capteur ne mesure pas la différence de
  pe
température de la peau des crêtes et vallées, qui est
négligeable. En fait, lorsque le doigt est posé en contact
avec le matériau, la température des crêtes est mesurée,
car elle est en contact, à la différence des vallées qui ne
le sont pas, et donc n'apporte pas de changement de
température. Lorsque le doigt est placé sur le capteur,

une très grosse variation de température est induite, donc          Figure 11 - FingerChip d'Atmel

on obtient beaucoup de signal, mais celui
                                    celui-ci disparait
assez vite car l'équilibre thermique est vite atteint. Cet effet (néfaste dans le cas où on ne
bouge pas) disparaît lorsque l'on balaye le doigt à la surface du capteur, car la succession des
crêtes et vallées induit le changement de température du matériau.iv
Avantages :
   •   Permet d’obtenir une image de très grande qualité ;
   •   Permet la reconnaissance des empreintes peu marquées et difficiles à lire.
Inconvénients :
   •   L'image disparaît rapidement du capteur.
        'image


En plus de ces techniques d'acquisition vient le plus souvent une mesure consistant à vérifier
que l'image récupérée provient bien d'un doigt. Là encore plusieurs méthodes, la détection de
battements cardiaques, la conductivité ou la mesure de la constante diélectrique relative.
   2. Etapes de traitement d’une empreinte digitale

L'informatisation des fichiers d'empreintes digitales permet une économie de temps, une
meilleure précision dans les comparaisons ainsi que l'archivage sous forme de base de
données d'un très grand nombre d'empreintes.

Après la capture de l’image digitale viennent les étapes ci
                                                         ci-dessous :

Stockage de l'empreinte sous un format approprié (par exemple, Bitmap de Windows). Le
format d'entrée des images à traiter peut être réalisé par scanner, caméra de digitalisation, etc.

Filtrage des images par segmentation pour éliminer les zones de bruit de l'image (image
tachée, piquetée ou incomplète...).




                                                                                   11

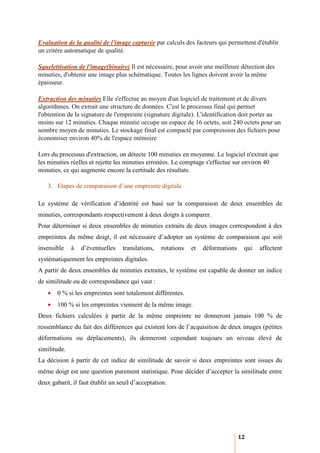

Evaluation de la qualité de l'image capturée par calculs des facteurs qui permettent d'établir
un critère automatique de qualité.

Squelettisation de l'image(binaire) Il est nécessaire, pour avoir une meilleure détection des
minuties, d'obtenir une image plus schématique. Toutes les lignes doivent avoir la même
épaisseur.

Extraction des minuties Elle s'effectue au moyen d'un logiciel de traitement et de divers
algorithmes. On extrait une structure de données. C'est le processus final qui permet
l'obtention de la signature de l'empreinte (signature digitale). L'identification doit porter au
moins sur 12 minuties. Chaque minutie occupe un espace de 16 octets, soit 240 octets pour un
nombre moyen de minuties. Le stockage final est compacté par compression des fichiers pour
économiser environ 40% de l'espace mémoire

Lors du processus d'extraction, on détecte 100 minuties en moyenne. Le logiciel n'extrait que
les minuties réelles et rejette les minuties erronées. Le comptage s'effectue sur environ 40
minuties, ce qui augmente encore la certitude des résultats.

   3. Etapes de comparaison d’une empreinte digitale

Le système de vérification d’identité est basé sur la comparaison de deux ensembles de
minuties, correspondants respectivement à deux doigts à comparer.
Pour déterminer si deux ensembles de minuties extraits de deux images correspondent à des
empreintes du même doigt, il est nécessaire d’adopter un système de comparaison qui soit
insensible    à   d’éventuelles   translations,   rotations   et   déformations    qui   affectent
systématiquement les empreintes digitales.
A partir de deux ensembles de minuties extraites, le système est capable de donner un indice
de similitude ou de correspondance qui vaut :
   •   0 % si les empreintes sont totalement différentes.
   •   100 % si les empreintes viennent de la même image.
Deux fichiers calculées à partir de la même empreinte ne donneront jamais 100 % de
ressemblance du fait des différences qui existent lors de l’acquisition de deux images (petites
déformations ou déplacements), ils donneront cependant toujours un niveau élevé de
similitude.
La décision à partir de cet indice de similitude de savoir si deux empreintes sont issues du
même doigt est une question purement statistique. Pour décider d’accepter la similitude entre
deux gabarit, il faut établir un seuil d’acceptation.




                                                                                  12

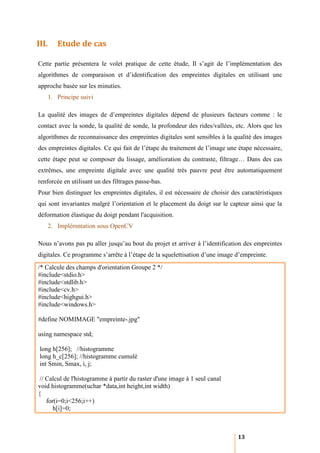

III.      Etude de cas

Cette partie présentera le volet pratique de cette étude, Il s’agit de l’implémentation des
algorithmes de comparaison et d’identification des empreintes digitales en utilisant une
approche basée sur les minuties.
       1. Principe suivi

La qualité des images de d’empreintes digitales dépend de plusieurs facteurs comme : le
contact avec la sonde, la qualité de sonde, la profondeur des rides/vallées, etc. Alors que les
algorithmes de reconnaissance des empreintes digitales sont sensibles à la qualité des images
des empreintes digitales. Ce qui fait de l’étape du traitement de l’image une étape nécessaire,
cette étape peut se composer du lissage, amélioration du contraste, filtrage… Dans des cas
extrêmes, une empreinte digitale avec une qualité très pauvre peut être automatiquement
renforcée en utilisant un des filtrages passe-bas.
Pour bien distinguer les empreintes digitales, il est nécessaire de choisir des caractéristiques
qui sont invariantes malgré l’orientation et le placement du doigt sur le capteur ainsi que la
déformation élastique du doigt pendant l'acquisition.
       2. Implémntation sous OpenCV

Nous n’avons pas pu aller jusqu’au bout du projet et arriver à l’identification des empreintes
digitales. Ce programme s’arrête à l’étape de la squelettisation d’une image d’empreinte.
/* Calcule des champs d'orientation Groupe 2 */
#include<stdio.h>
#include<stdlib.h>
#include<cv.h>
#include<highgui.h>
#include<windows.h>

#define NOMIMAGE "empreinte-.jpg"

using namespace std;

 long h[256]; //histogramme
 long h_c[256]; //histogramme cumulé
 int Smin, Smax, i, j;

 // Calcul de l'histogramme à partir du raster d'une image à 1 seul canal
void histogramme(uchar *data,int height,int width)
{
    for(i=0;i<256;i++)
       h[i]=0;



                                                                              13
for(i=0;i<height;i++)
    for(j=0;j<width;j++)
        h[data[i*width+j]]+= 1;
}

// Calcul de l'histogramme cumulé
void histogramme_cuml()
{
    h_c[0]=h[0];
    for(i=1;i<256;i++)
         h_c[i]=h_c[i-1]+h[i];
}

//Récuperer le voisinage du point (i,j) et le mettre dans la table Points
void Voisinage3x3(int i,int j,int width, uchar* data, uchar Points[8])
{
    Points[0]=data[(i-1)*width+j]; // p2
    Points[1]= data[(i-1)*width+(j+1)]; // p3
    Points[2]=data[i*width+(j+1)]; // p4
    Points[3]=data[(i+1)*width+(j+1)]; // p5
    Points[4]=data[(i+1)*width+j]; // p6
    Points[5]=data[(i+1)*width+(j-1)]; // p7
    Points[6]=data[i*width+(j-1)]; // p8
    Points[7]=data[(i-1)*width+(j-1)]; // P9
}

// c'est la fonction qui calcule le nombre de séquences 01 dans p2,p3,p4....p9,p2.
int A(uchar Points[8])
{
   int A=0;
   for(int i=0;i<8;i++)
   { if((Points[i]==0)&&(Points[i+1]==255)) A++;}
   return A;
}


// cette fonction permet de calculer le nombre de pixels voisins non nuls du pixel traité.
int B(uchar Points[8])
{
   int B=0;
   for(int i=0;i<8;i++)
   { if(Points[i]!=0) B++;}
   return B;
}

// fonction qui permet de tester si au moins l'un des trois pixels passés en paramètre est nul.
bool cond(uchar pv1, uchar pv2, uchar pv3)
{
return (pv1*pv2*pv3 == 0);



                                                                                14
}

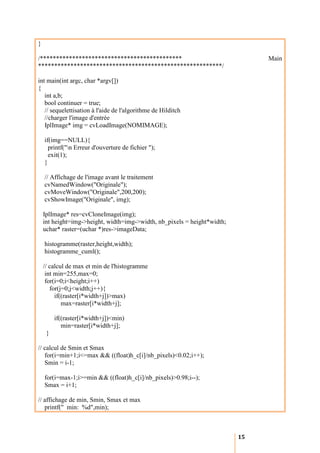

/********************************************                                  Main
*********************************************************/

int main(int argc, char *argv[])
{
   int a,b;
   bool continuer = true;
   // sequelettisation à l'aide de l'algorithme de Hilditch
   //charger l'image d'entrée
   IplImage* img = cvLoadImage(NOMIMAGE);

    if(img==NULL){
      printf("n Erreur d'ouverture de fichier ");
      exit(1);
    }

    // Affichage de l'image avant le traitement
    cvNamedWindow("Originale");
    cvMoveWindow("Originale",200,200);
    cvShowImage("Originale", img);

    IplImage* res=cvCloneImage(img);
    int height=img->height, width=img->width, nb_pixels = height*width;
    uchar* raster=(uchar *)res->imageData;

    histogramme(raster,height,width);
    histogramme_cuml();

    // calcul de max et min de l'histogramme
     int min=255,max=0;
     for(i=0;i<height;i++)
       for(j=0;j<width;j++){
         if((raster[i*width+j])>max)
            max=raster[i*width+j];

         if((raster[i*width+j])<min)
            min=raster[i*width+j];
     }

// calcul de Smin et Smax
   for(i=min+1;i<=max && ((float)h_c[i]/nb_pixels)<0.02;i++);
   Smin = i-1;

    for(i=max-1;i>=min && ((float)h_c[i]/nb_pixels)>0.98;i--);
    Smax = i+1;

// affichage de min, Smin, Smax et max
   printf(" min: %d",min);



                                                                          15

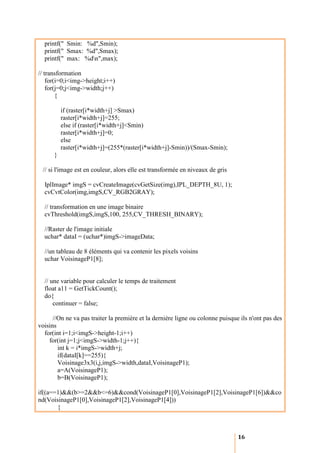

printf(" Smin: %d",Smin);
  printf(" Smax: %d",Smax);
  printf(" max: %dn",max);

// transformation
    for(i=0;i<img->height;i++)
    for(j=0;j<img->width;j++)
        {

          if (raster[i*width+j] >Smax)
          raster[i*width+j]=255;
          else if (raster[i*width+j]<Smin)
          raster[i*width+j]=0;
          else
          raster[i*width+j]=(255*(raster[i*width+j]-Smin))/(Smax-Smin);
      }

 // si l'image est en couleur, alors elle est transformée en niveaux de gris

  IplImage* imgS = cvCreateImage(cvGetSize(img),IPL_DEPTH_8U, 1);
  cvCvtColor(img,imgS,CV_RGB2GRAY);

  // transformation en une image binaire
  cvThreshold(imgS,imgS,100, 255,CV_THRESH_BINARY);

  //Raster de l'image initiale
  uchar* dataI = (uchar*)imgS->imageData;

  //un tableau de 8 éléments qui va contenir les pixels voisins
  uchar VoisinageP1[8];


  // une variable pour calculer le temps de traitement
  float a11 = GetTickCount();
  do{
      continuer = false;

      //On ne va pas traiter la première et la dernière ligne ou colonne puisque ils n'ont pas des
voisins
  for(int i=1;i<imgS->height-1;i++)
    for(int j=1;j<imgS->width-1;j++){
        int k = i*imgS->width+j;
        if(dataI[k]==255){
        Voisinage3x3(i,j,imgS->width,dataI,VoisinageP1);
        a=A(VoisinageP1);
        b=B(VoisinageP1);

if((a==1)&&(b>=2&&b<=6)&&cond(VoisinageP1[0],VoisinageP1[2],VoisinageP1[6])&&co
nd(VoisinageP1[0],VoisinageP1[2],VoisinageP1[4]))
       {



                                                                                16
continuer=true;
       dataI[k]=0; // ici, on supprime le pixel à linstant même, ce qui explique le caractère
séquentiel de l'algorithme
       }
       }
    }
    }while(continuer);

     // calcul est affichage du temps de traitement
     a11 = GetTickCount()-a11;a11;
     printf("tps en ms : %fn",a11);
                             n",a11);

    // Affichage de l'image avant traitement
    cvNamedWindow("Resultat");
    cvMoveWindow("Resultat",200,200);
    cvShowImage("Resultat", imgS);
                ge("Resultat",


    // Attendre une touche
    cvWaitKey(0);

    // Libérer les images
    cvReleaseImage(&imgS);
    cvReleaseImage(&img);

    return 0;
}


Le résultat obtenu est sous la f
                               forme suivante :


                                         Figure 12 - Résultat




                                                                            17
Conclusion

L'utilisation de technologies biométriques est en plein essor, les revenus globaux de la
biométrie dépassent les 4,6 milliards depuis 2008. La reconnaissance des empreintes digitales,
qui génère à elle seule près de la moitié des revenus mondiaux du domaine de la biométrie,
représente, sans conteste, la plus grande part du marché actuel de la technologie biométrique.
Malgré les avantages de cette méthode qui se manifestent au faible coût des lecteurs grâce aux
nouveaux capteurs et au traitement rapide des informations. Elle a aussi des limitations telles
que la difficulté de lecture : sensibilité aux altérations pouvant survenir au cours de la vie
(égratignure, cicatrice, vieillissement ou autres) et à certaines variations (température,
humidité, saleté, etc.), ainsi la sensibilité à la pose du doigt sur le lecteur.
Dans cette étude nous avons présenté une vue générale de la biométrie et quelques
caractéristiques des empreintes digitales. Ainsi que les techniques de l’identification et la
comparaison des empreintes accompagnées d’une étude de cas démontrant les démarches à
suivre pour réaliser un programme identificateur des empreintes digitales.




                                                                                   18

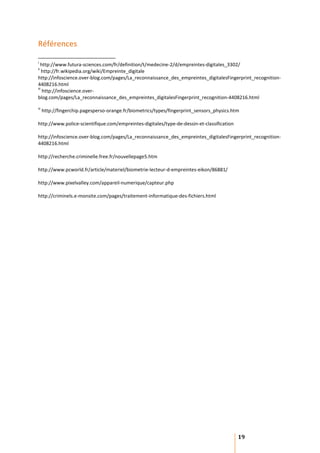

Références
i
   http://www.futura-sciences.com/fr/definition/t/medecine-2/d/empreintes-digitales_3302/
ii
    http://fr.wikipedia.org/wiki/Empreinte_digitale
http://infoscience.over-blog.com/pages/La_reconnaissance_des_empreintes_digitalesFingerprint_recognition-
4408216.html
iii
    http://infoscience.over-
blog.com/pages/La_reconnaissance_des_empreintes_digitalesFingerprint_recognition-4408216.html
iv
     http://fingerchip.pagesperso-orange.fr/biometrics/types/fingerprint_sensors_physics.htm

http://www.police-scientifique.com/empreintes-digitales/type-de-dessin-et-classification

http://infoscience.over-blog.com/pages/La_reconnaissance_des_empreintes_digitalesFingerprint_recognition-
4408216.html

http://recherche.criminelle.free.fr/nouvellepage5.htm

http://www.pcworld.fr/article/materiel/biometrie-lecteur-d-empreintes-eikon/86881/

http://www.pixelvalley.com/appareil-numerique/capteur.php

http://criminels.e-monsite.com/pages/traitement-informatique-des-fichiers.html




                                                                                           19

Contenu connexe

Tendances

Front office back office caisse
Front office back office caisseFront office back office caisse
Front office back office caisse
Ben Sassi Mohamed Ridha

PFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignementPFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignement
Nassim Bahri

Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Mohammed JAITI

iRecruite
iRecruiteiRecruite
iRecruite
Donia Hammami

Speech Recognition API
Speech Recognition APISpeech Recognition API
Speech Recognition API
Salma ES-Salmani

Présentation PFE Computer Vision
Présentation PFE Computer VisionPrésentation PFE Computer Vision
Présentation PFE Computer Vision
Rihab Ben Rhouma

Rapport de stage: mastère ISIC (Business Intelligence)
Rapport de stage: mastère ISIC (Business Intelligence)Rapport de stage: mastère ISIC (Business Intelligence)
Rapport de stage: mastère ISIC (Business Intelligence)
Ines Ben Kahla

Présentation pfe Développement d'une application bancaire mobile
Présentation pfe Développement d'une application bancaire mobilePrésentation pfe Développement d'une application bancaire mobile
Présentation pfe Développement d'une application bancaire mobile
Nader Somrani

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images
Abdelouahed Abdou

Rapport de stage boite à idées innovantes avec dashboard
Rapport de stage boite à idées innovantes avec dashboardRapport de stage boite à idées innovantes avec dashboard
Rapport de stage boite à idées innovantes avec dashboard
Siwar GUEMRI

Soutenance mémoire- IoT
Soutenance mémoire- IoTSoutenance mémoire- IoT
Soutenance mémoire- IoT
Salma Andoh

1ère Présentation Atelier Vision par ordinateur
1ère Présentation Atelier Vision par ordinateur1ère Présentation Atelier Vision par ordinateur
1ère Présentation Atelier Vision par ordinateur
Samir TABIB

La Biométrie
La BiométrieLa Biométrie
La Biométrie
Takwa Touzni

Reconnaissance faciale (1)
Reconnaissance faciale (1)Reconnaissance faciale (1)
Reconnaissance faciale (1)
laurence allard

Reconnaissance faciale
Reconnaissance facialeReconnaissance faciale
Reconnaissance facialeAymen Fodda

Présentation PFE
Présentation PFEPrésentation PFE
Présentation PFE
Semah Mhamdi

Pfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEPfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEOussama Djerba

Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Rapport pfe Conceptionet Developpement d'une Application web et  Mobile Rapport pfe Conceptionet Developpement d'une Application web et  Mobile
Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Raoua Bennasr

Rapport de stage de fin d'études ISI 2015
Rapport de stage de fin d'études ISI 2015Rapport de stage de fin d'études ISI 2015
Rapport de stage de fin d'études ISI 2015
Anouar Kacem


Tendances (20)

Front office back office caisse
Front office back office caisseFront office back office caisse
Front office back office caisse

PFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignementPFE :: Application de gestion des dus d'enseignement
PFE :: Application de gestion des dus d'enseignement

Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...

iRecruite
iRecruiteiRecruite
iRecruite

Speech Recognition API
Speech Recognition APISpeech Recognition API
Speech Recognition API

Présentation PFE Computer Vision
Présentation PFE Computer VisionPrésentation PFE Computer Vision
Présentation PFE Computer Vision

Rapport de stage: mastère ISIC (Business Intelligence)
Rapport de stage: mastère ISIC (Business Intelligence)Rapport de stage: mastère ISIC (Business Intelligence)
Rapport de stage: mastère ISIC (Business Intelligence)

Présentation pfe Développement d'une application bancaire mobile
Présentation pfe Développement d'une application bancaire mobilePrésentation pfe Développement d'une application bancaire mobile
Présentation pfe Développement d'une application bancaire mobile

Introduction au traitement d'images
Introduction au traitement d'imagesIntroduction au traitement d'images
Introduction au traitement d'images

Pfe 2015
Pfe 2015Pfe 2015
Pfe 2015

Rapport de stage boite à idées innovantes avec dashboard
Rapport de stage boite à idées innovantes avec dashboardRapport de stage boite à idées innovantes avec dashboard
Rapport de stage boite à idées innovantes avec dashboard

Soutenance mémoire- IoT
Soutenance mémoire- IoTSoutenance mémoire- IoT
Soutenance mémoire- IoT

1ère Présentation Atelier Vision par ordinateur
1ère Présentation Atelier Vision par ordinateur1ère Présentation Atelier Vision par ordinateur
1ère Présentation Atelier Vision par ordinateur

La Biométrie
La BiométrieLa Biométrie
La Biométrie

Reconnaissance faciale (1)
Reconnaissance faciale (1)Reconnaissance faciale (1)
Reconnaissance faciale (1)

Reconnaissance faciale
Reconnaissance facialeReconnaissance faciale
Reconnaissance faciale

Présentation PFE
Présentation PFEPrésentation PFE
Présentation PFE

Pfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEEPfe conception et développement d'une application web GMAO JEE
Pfe conception et développement d'une application web GMAO JEE

Rapport pfe Conceptionet Developpement d'une Application web et Mobile
Rapport pfe Conceptionet Developpement d'une Application web et  Mobile Rapport pfe Conceptionet Developpement d'une Application web et  Mobile
Rapport pfe Conceptionet Developpement d'une Application web et Mobile

Rapport de stage de fin d'études ISI 2015
Rapport de stage de fin d'études ISI 2015Rapport de stage de fin d'études ISI 2015
Rapport de stage de fin d'études ISI 2015


Similaire à Identification des empreintes digitales

Rapport projet UniceBot
Rapport projet UniceBotRapport projet UniceBot
Rapport projet UniceBottheoopparadigm

Empreinte digitale
Empreinte digitaleEmpreinte digitale
Empreinte digitale
Hejer Nouira

LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...
LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...
LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...
Cahuzac Alexandre

E-santé et pratiques TIC en France
E-santé et pratiques TIC en FranceE-santé et pratiques TIC en France
E-santé et pratiques TIC en France
Rapiera Sandrine

Référentiel e-Société
Référentiel e-SociétéRéférentiel e-Société
Référentiel e-Société
Genève Lab

r21-6271.pdf
r21-6271.pdfr21-6271.pdf
r21-6271.pdf
Société Tripalio

Living Lab e-Inclusion - Rapport de pré-étude
Living Lab e-Inclusion - Rapport de pré-étudeLiving Lab e-Inclusion - Rapport de pré-étude
Living Lab e-Inclusion - Rapport de pré-étude
Patrick Genoud

identité de marque et Image de marque: Audit d'image
identité de marque et Image de marque: Audit d'imageidentité de marque et Image de marque: Audit d'image
identité de marque et Image de marque: Audit d'image
Yassine Hafid

Filtres, prescription et recommandation dans le marché de la VOD
Filtres, prescription et recommandation dans le marché de la VODFiltres, prescription et recommandation dans le marché de la VOD
Filtres, prescription et recommandation dans le marché de la VOD
Dimitri Gasulla

Systeme de la Reconnaissance des des plaques d'immatriculation marocaines
Systeme de la Reconnaissance des des plaques d'immatriculation marocainesSysteme de la Reconnaissance des des plaques d'immatriculation marocaines
Systeme de la Reconnaissance des des plaques d'immatriculation marocaines
BOUHNIN Jawad

Guide Mediametrie Netratings - Interface France
Guide Mediametrie Netratings - Interface FranceGuide Mediametrie Netratings - Interface France
Guide Mediametrie Netratings - Interface France
Romain Fonnier

Fing Identites Actives Rencontre Toulon 24062008
Fing Identites Actives Rencontre Toulon 24062008Fing Identites Actives Rencontre Toulon 24062008
Fing Identites Actives Rencontre Toulon 24062008
Nonoll

Les nouvelles technologies au service de l'achat en magasin
Les nouvelles technologies au service de l'achat en magasinLes nouvelles technologies au service de l'achat en magasin
Les nouvelles technologies au service de l'achat en magasin
CyrielleEguiluz

Conférence directeurs de gip 29 juin
Conférence directeurs de gip 29 juinConférence directeurs de gip 29 juin
Conférence directeurs de gip 29 juin
SinGuy

Biométrie et sécurité de l'information aapi avril 2014 v 15 04
Biométrie et sécurité de l'information aapi avril 2014 v 15 04Biométrie et sécurité de l'information aapi avril 2014 v 15 04
Biométrie et sécurité de l'information aapi avril 2014 v 15 04
Morkfromork

PFA___Hlabba_Bacem.pdf
PFA___Hlabba_Bacem.pdfPFA___Hlabba_Bacem.pdf
PFA___Hlabba_Bacem.pdf
BacemHlabba

Livre blanc sur l'authentification forte OTP - One Time Password
Livre blanc sur l'authentification forte OTP - One Time PasswordLivre blanc sur l'authentification forte OTP - One Time Password
Livre blanc sur l'authentification forte OTP - One Time Password
PRONETIS

Pour une Autorité française de l’Intelligence Artificielle (IA)
Pour une Autorité française de l’Intelligence Artificielle (IA)Pour une Autorité française de l’Intelligence Artificielle (IA)
Pour une Autorité française de l’Intelligence Artificielle (IA)
benj_2

Réponse à un appel d offre
Réponse à un appel d offreRéponse à un appel d offre
Réponse à un appel d offre
Cédric Mouats

Thèse shellcode polymorphiques
Thèse shellcode polymorphiquesThèse shellcode polymorphiques
Thèse shellcode polymorphiques
Nabil Babaci


Similaire à Identification des empreintes digitales (20)

Rapport projet UniceBot
Rapport projet UniceBotRapport projet UniceBot
Rapport projet UniceBot

Empreinte digitale
Empreinte digitaleEmpreinte digitale
Empreinte digitale

LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...
LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...
LE PLACEMENT DE PRODUITS ET DE MARQUES DANS LES JEUX EN-LIGNE MASSIVEMENT MUL...

E-santé et pratiques TIC en France
E-santé et pratiques TIC en FranceE-santé et pratiques TIC en France
E-santé et pratiques TIC en France

Référentiel e-Société
Référentiel e-SociétéRéférentiel e-Société
Référentiel e-Société

r21-6271.pdf
r21-6271.pdfr21-6271.pdf
r21-6271.pdf

Living Lab e-Inclusion - Rapport de pré-étude
Living Lab e-Inclusion - Rapport de pré-étudeLiving Lab e-Inclusion - Rapport de pré-étude
Living Lab e-Inclusion - Rapport de pré-étude

identité de marque et Image de marque: Audit d'image
identité de marque et Image de marque: Audit d'imageidentité de marque et Image de marque: Audit d'image
identité de marque et Image de marque: Audit d'image

Filtres, prescription et recommandation dans le marché de la VOD
Filtres, prescription et recommandation dans le marché de la VODFiltres, prescription et recommandation dans le marché de la VOD
Filtres, prescription et recommandation dans le marché de la VOD

Systeme de la Reconnaissance des des plaques d'immatriculation marocaines
Systeme de la Reconnaissance des des plaques d'immatriculation marocainesSysteme de la Reconnaissance des des plaques d'immatriculation marocaines
Systeme de la Reconnaissance des des plaques d'immatriculation marocaines

Guide Mediametrie Netratings - Interface France
Guide Mediametrie Netratings - Interface FranceGuide Mediametrie Netratings - Interface France
Guide Mediametrie Netratings - Interface France

Fing Identites Actives Rencontre Toulon 24062008
Fing Identites Actives Rencontre Toulon 24062008Fing Identites Actives Rencontre Toulon 24062008
Fing Identites Actives Rencontre Toulon 24062008

Les nouvelles technologies au service de l'achat en magasin
Les nouvelles technologies au service de l'achat en magasinLes nouvelles technologies au service de l'achat en magasin
Les nouvelles technologies au service de l'achat en magasin

Conférence directeurs de gip 29 juin
Conférence directeurs de gip 29 juinConférence directeurs de gip 29 juin
Conférence directeurs de gip 29 juin

Biométrie et sécurité de l'information aapi avril 2014 v 15 04
Biométrie et sécurité de l'information aapi avril 2014 v 15 04Biométrie et sécurité de l'information aapi avril 2014 v 15 04
Biométrie et sécurité de l'information aapi avril 2014 v 15 04

PFA___Hlabba_Bacem.pdf
PFA___Hlabba_Bacem.pdfPFA___Hlabba_Bacem.pdf
PFA___Hlabba_Bacem.pdf

Livre blanc sur l'authentification forte OTP - One Time Password
Livre blanc sur l'authentification forte OTP - One Time PasswordLivre blanc sur l'authentification forte OTP - One Time Password
Livre blanc sur l'authentification forte OTP - One Time Password

Pour une Autorité française de l’Intelligence Artificielle (IA)
Pour une Autorité française de l’Intelligence Artificielle (IA)Pour une Autorité française de l’Intelligence Artificielle (IA)
Pour une Autorité française de l’Intelligence Artificielle (IA)

Réponse à un appel d offre
Réponse à un appel d offreRéponse à un appel d offre
Réponse à un appel d offre

Thèse shellcode polymorphiques
Thèse shellcode polymorphiquesThèse shellcode polymorphiques
Thèse shellcode polymorphiques


Plus de Sarah

Tanjaouiates au Rallye Aicha des Gazelles
Tanjaouiates au Rallye Aicha des GazellesTanjaouiates au Rallye Aicha des Gazelles
Tanjaouiates au Rallye Aicha des Gazelles
Sarah

Délégation
Délégation Délégation
Délégation Sarah

Slides ubiquité et intelligence ambiante
Slides ubiquité et intelligence ambianteSlides ubiquité et intelligence ambiante
Slides ubiquité et intelligence ambiante
Sarah

Ubiquité et intelligence ambiante
Ubiquité et intelligence ambianteUbiquité et intelligence ambiante
Ubiquité et intelligence ambiante
Sarah

Configuration des services web sous centOS 5
Configuration des services web sous centOS 5Configuration des services web sous centOS 5
Configuration des services web sous centOS 5
Sarah

Présentation TOra
Présentation TOraPrésentation TOra
Présentation TOra
Sarah

Rapport exposé eXtreme Programming XP
Rapport exposé eXtreme Programming XPRapport exposé eXtreme Programming XP
Rapport exposé eXtreme Programming XP
Sarah

Configuration des services web sous CentOS
Configuration des services web sous CentOSConfiguration des services web sous CentOS
Configuration des services web sous CentOSSarah

Initiation au langage python
Initiation au langage python Initiation au langage python
Initiation au langage python
Sarah

Chiisme
ChiismeChiisme
Chiisme
Sarah

Présentation python
Présentation pythonPrésentation python
Présentation python
Sarah

Chiisme
ChiismeChiisme
Chiisme
Sarah


Plus de Sarah (12)

Tanjaouiates au Rallye Aicha des Gazelles
Tanjaouiates au Rallye Aicha des GazellesTanjaouiates au Rallye Aicha des Gazelles
Tanjaouiates au Rallye Aicha des Gazelles

Délégation
Délégation Délégation
Délégation

Slides ubiquité et intelligence ambiante
Slides ubiquité et intelligence ambianteSlides ubiquité et intelligence ambiante
Slides ubiquité et intelligence ambiante

Ubiquité et intelligence ambiante
Ubiquité et intelligence ambianteUbiquité et intelligence ambiante
Ubiquité et intelligence ambiante

Configuration des services web sous centOS 5
Configuration des services web sous centOS 5Configuration des services web sous centOS 5
Configuration des services web sous centOS 5

Présentation TOra
Présentation TOraPrésentation TOra
Présentation TOra

Rapport exposé eXtreme Programming XP
Rapport exposé eXtreme Programming XPRapport exposé eXtreme Programming XP
Rapport exposé eXtreme Programming XP

Configuration des services web sous CentOS
Configuration des services web sous CentOSConfiguration des services web sous CentOS
Configuration des services web sous CentOS

Initiation au langage python
Initiation au langage python Initiation au langage python
Initiation au langage python

Chiisme
ChiismeChiisme
Chiisme

Présentation python
Présentation pythonPrésentation python
Présentation python

Chiisme
ChiismeChiisme
Chiisme


Identification des empreintes digitales

  • 1. Université Abdelmalek Essaâdi Faculté des sciences et Techniques Tanger Département : Génie Informatique Filière : Logiciel et Système Informatique Identification des empreintes digitales Année universitaire : 2011/2012
  • 2. Sommaire Introduction............................................................................................................................................. 4 I. Biométrie et classification des empreintes digitales.................................................................... 5 1. La biométrie ................................................................................................................................ 5 2. L’utilisation de la biométrie ........................................................................................................ 5 3. Qu’est ce qu’une empreinte digitale ? ......................................................................................... 5 4. Forme générale de l’empreinte .................................................................................................... 6 5. Minuties ou motifs d’une empreinte............................................................................................ 7 II. Identification des empreintes digitales ........................................................................................... 9 1. Capteurs d’empreintes digitales .................................................................................................. 9 a. Les capteurs optiques ......................................................................................................... 9 b. Les capteurs en silicium ................................................................................................... 10 c. Les capteurs thermiques .................................................................................................. 10 2. Etapes de traitement d’une empreinte digitale .......................................................................... 11 3. Etapes de comparaison d’une empreinte digitale ...................................................................... 12 III. Etude de cas .............................................................................................................................. 13 1. Principe suivi ............................................................................................................................. 13 2. Implémntation sous OpenCV .................................................................................................... 13 Conclusion ............................................................................................................................................. 18 2
  • 3. Liste des figures Figure 1 - Marché mondial de la biométrie ............................................................................................. 6 Figure 2 - Les différentes empreintes digitales ....................................................................................... 7 Figure 3 - Bifurcation simple et multiple ................................................................................................. 7 Figure 4 - Terminaison ............................................................................................................................. 7 Figure 5 – îlot2 ......................................................................................................................................... 7 Figure 6 - Lac............................................................................................................................................ 7 Figure 7 – îlot1 ......................................................................................................................................... 7 Figure 8 - Minuties localisées sur une empreinte ................................................................................... 8 Figure 9 - Capteur optique ...................................................................................................................... 9 Figure 10 - Lecteur Eikon ....................................................................................................................... 10 Figure 11 - FingerChip d'Atmel .............................................................................................................. 11 Figure 12 - Résultat................................................................................................................................ 17 3
  • 4. Introduction Les empreintes digitales sont les marques laissées par les sillons des pulpes digitales. Le dessin qu'elles forment est propre à chaque personne, ce qui explique pourquoi les empreintes digitales servent à l'identification des personnes.i Le caractère quasi-unique d'une empreinte digitale en fait un outil biométrique très utilisé pour l'identification des individus en médecine légale et pour la police scientifique. La classification des empreintes repose sur la topographie générale de l'empreinte digitale et permet de définir des familles telles que les boucles, les arches et les tourbillons. A l'intérieur de chacune de ces catégories, il y a un grand nombre d'éléments qui différencient chaque empreinte de manière unique. Chaque empreinte peut être définie et résumée par un ensemble de points caractéristiques contenus dans l'image appelés minuties. D'une manière générale on distingue deux catégories d'algorithmes de reconnaissance d'empreintes digitales : la première catégorie concerne les algorithmes qui s'appuient sur la position relative des minuties entre elles, alors que la seconde regroupe les algorithmes visant à extraire d'autres particularités de l'empreinte digitale telles que la direction locale des sillons, ou encore les composantes fréquentielles locales de la texture au cœur de l'image. Le procédé d'identification des individus par leurs empreintes digitales sans aide d'ordinateur s'appelle la dactylotechnie et doit passer par quatre étapes : l'analyse, la comparaison, l'évaluation et la validation. L'étude des dessins digitaux s'appelle la dactyloscopie. Tant, dans la première partie, nous évoquerons la biométrie ainsi que la classification générale des empreintes digitales et les différentes minuties. La seconde partie détaillera l’approche suivie pour l’identification des empreintes, à savoir les capteurs utilisés et les étapes de traitement et de comparaison. La dernière partie sera consacrée aux démarches suivies pour la mise en place des différents algorithmes servant à l’identification et la comparaison des empreintes ainsi que leur application sous OpenCV. Cette partie s’achèvera par la présentation des différents exemples réalisés. 4
  • 5. I. Biométrie et classification des empreintes digitales 1. La biométrie La biométrique est un domaine émergent où la technologie améliore la capacité à identifier une personne. En particulier elle représente l’usage de différentes caractéristiques physiologiques et comportementales afin de réaliser une reconnaissance sure et automatique d’un individu. Les caractéristiques biométriques collectées doivent être: • universelles (exister chez tous les individus), • uniques (permettre de différencier un individu par rapport à un autre), • permanentes (autoriser l'évolution dans le temps), • enregistrables (collecter les caractéristiques d'un individu avec l'accord de celui-ci • mesurables (autoriser une comparaison future). 2. L’utilisation de la biométrie La protection des consommateurs contre la fraude ou le vol est un des buts de la biométrie. L'avantage de l'identification biométrique est que chaque individu a ses propres caractéristiques physiques qui ne peuvent être changées, perdues ou volées. La méthode d'identification biométrique peut aussi être utilisée en complément ou remplacement de mots de passe. Parmi les applications pouvant utiliser la biométrie, on trouve : • Le contrôle d'accès à des locaux (sites sensibles, salles informatiques...), • Les systèmes d'information (lancement du système d'exploitation, accès au réseau, commerce électronique...), • La police et les gouvernements (services d’immigration, aéroports, manifestations...), • Les documents officiels (fichiers judiciaires, titres d'identités, votes électroniques...), • L'automobile (système d'ouverture et de démarrage sans clé). 3. Qu’est ce qu’une empreinte digitale ? La surface de la peau des doigts est pourvue d’une texture particulière, continuellement striée par des crêtes, qui permettent d’accroître le pouvoir agrippant des mains. Les crêtes sont parsemées de petits orifices, les pores, par lesquels s’écoule la sueur. Celle-ci, mélangée à des sécrétions grasses, laisse des traces lorsque les doigts sont appliqués sur une surface propre. 5
  • 6. Ces traces, appelées empreintes, sont uniques et caractéristiques de chaque individu. Même intes, les vrais jumeaux présentent des empreintes digitales différentes. Elles peuvent donc être utilisées pour identifier une personne. Figure 1 - Marché mondial de la biométrie 4. Forme générale de l’empreinte L’étude d’une empreinte digitale commence par l’observation de sa forme générale. Le but est de classifier l’empreinte étudiée en trois grandes familles : • empreinte en boucle : les lignes se replient sur elles-mêmes, soit vers la droite, soit mêmes, vers la gauche. • empreinte en verticille : présence de lignes qui s’enroulent autour d’un point en formant une sorte de tourbillon. • empreinte en arc : les lignes sont disposées les unes au dessus des aut au-dessus autres, en formant une sorte de A. 6
  • 7. Figure 2 - Les différentes empreintes digitales Ces trois types d’empreintes regroupent 95% des doigts humains : 60% pour les boucles, 30% pour les spirales et 5% pour les arcs.ii s 5. Minuties ou motifs d’une empreinte On différencie les motifs entre eux à l'aide de « points singuliers » sur empreintes : • Points singuliers globaux : Noyau ou centre: lieu de convergences des stries Delta: lieu de divergences des stries. • Points singuliers locaux (appelés aussi minuties) : points d’irrégularité se trou trouvant sur les lignes capillaires. O peut relever jusqu'à seize types de minuties mais dans les On algorithmes on n'en retient que quatre typesiii: o Terminaison à droite ou à gauche (minutie située en fin de strie). o Bifurcation à droite ou à gauche (intersection de deux stries). o île : assimilée à deux terminaisons. o Lac: assimilée à deux bifurcations. Figure 7 – îlot1 Figure 6 - Lac Figure 5 – îlot2 Figure 4 - Terminaison Figure 3 - Bifurcation simple et multiple La figure ci-dessous présente quelques dessous quelques-unes des minuties repérables sur une empreinte : 7
  • 8. Figure 8 - Minuties localisées sur une empreinte 8
  • 9. II. Identification des empreintes digitales 1. Capteurs d’empreintes digitales La biométrie regroupe les techniques d'identification des personnes passant par l'analyse des traits corporels propres à chaque individu. Le but en est de vérifier que les individus sont bien ceux qu'ils prétendent être. La capture de l'image d'une empreinte digitale consiste à trouver les lignes tracées par les crêtes et les vallées s vallées. La plupart des techniques de reconnaissance d'empreintes digitales sont fondées sur l'optique. iques Mais ces systèmes sont chers et peu maniables, ce qui en restreint l'usage. Plusieurs industriels ont mis au point des procédés plus légers, supprimant la partie optique au profit d'une identification directe par des capteurs microélectroniques, capteurs ultrasoniques, de 'une capacité, de température.... L'utilisation d'un système biométrique comporte deux phases distinctes : une phase d'enregistrement, où le système apprend à connaître la personne identifiée, une phase de vérification, où le système va la reconnaître. Dans le cas des empreintes digitales, le même matériel peut servir aux deux phases. Un capteur saisit une image de l'empreinte. Elle est convertie sous une forme numérique afin d'être analysée par un processeur qui en extraira une signature informatique, la plus courte possible (une centaine d'octets), stockée ensuite sur un support adéquat, tel qu'une carte à puce. Une « signature » d'empreinte digitale est la plupart du temps composée des coordonnées des points remarquables (intersections, terminaisons) emps formés par les crêtes et les vallées que forme la peau du doigt. L'authentification suit la même procédure, sauf que s'y ajoute une phase de comparaison entre la signature enregistrée la première fois et celle que l'on vient de saisir. a. Les capteurs optiques Le doigt est le plus souvent posé sur un prisme en verre dont une face est éclairée par une lampe. Une caméra . CCD1 en prend une image vidéo analogique et la convertit en un fichier numérique manipulable par un ordinateur. Figure 9 - Capteur optique 1 Charge-Coupled Device, ou dispositif à transfert de charge Coupled 9
  • 10. Avantages : • Résiste très bien aux fluctuatio de température ; ésiste fluctuations • Intrinsèquement protégé contre les décharges électrostatiques ; ntrinsèquement • Permet d’avoir des images précises et nettes. Inconvénients : • Coût assez élevé ; • Encombrement assemblage mécaniques pe commodes (pour les systèmes portables) ; peu pour • distorsion d'image parfois importante, liée à l'optique et à l'écrasement du doigt sur le prisme. b. Les capteurs en silicium Pour remédier aux défauts des capteurs optique, les ingénieurs cherchent à éliminer les éléments volumineux et chers à produire que sont le prisme, la lampe et la lentille, de façon à ce que le doigt soit en contact direct avec le capteur, puis à réduire la chaîne de traitement de l'information. Les procédés en développement conservent la structure classique des CCD, c'est c'est-à-dire une matrice de Figure 10 - Lecteur Eikon pixels adressée en lignes et colonnes. Mais, alor que dans alors les circuits CCD, les microcapteurs placés sur chaque pixel transforment la lumière en une information électrique (effet électro optique), on recourt à des microcapteurs d'un type électro-optique), nouveau. Il utilise l'un des quatre effets des semi semi-conducteurs (piezo-électrique, capacitif, électrique, thermo-électrique ou photo-électrique) et combine un encombrement très réduit avec un coût électrique) modéré. C'est ce qu'utilise le lecteur Eikon et qui lui permet d'arborer son design fin. Avantages : • durée de vie assez longue • Diminue le bruit d’une image Inconvénients : • Les composés piézo-électriques sont insuffisamment sensibles ; électriques • Gourmant en consommation d’ d’énergie ; • fragile aux décharges électrostatiques • Coût intéressant (mais reste moins cher que capteur optique) . mais c. Les capteurs thermiques 10
  • 11. Les matériaux pyro-électriques convertissent un changement de température en charges électriques électriques. Cet effet est assez important, et largement utilisé dans les caméras infrarouges. Ce type de capteur ne mesure pas la différence de pe température de la peau des crêtes et vallées, qui est négligeable. En fait, lorsque le doigt est posé en contact avec le matériau, la température des crêtes est mesurée, car elle est en contact, à la différence des vallées qui ne le sont pas, et donc n'apporte pas de changement de température. Lorsque le doigt est placé sur le capteur, une très grosse variation de température est induite, donc Figure 11 - FingerChip d'Atmel on obtient beaucoup de signal, mais celui celui-ci disparait assez vite car l'équilibre thermique est vite atteint. Cet effet (néfaste dans le cas où on ne bouge pas) disparaît lorsque l'on balaye le doigt à la surface du capteur, car la succession des crêtes et vallées induit le changement de température du matériau.iv Avantages : • Permet d’obtenir une image de très grande qualité ; • Permet la reconnaissance des empreintes peu marquées et difficiles à lire. Inconvénients : • L'image disparaît rapidement du capteur. 'image En plus de ces techniques d'acquisition vient le plus souvent une mesure consistant à vérifier que l'image récupérée provient bien d'un doigt. Là encore plusieurs méthodes, la détection de battements cardiaques, la conductivité ou la mesure de la constante diélectrique relative. 2. Etapes de traitement d’une empreinte digitale L'informatisation des fichiers d'empreintes digitales permet une économie de temps, une meilleure précision dans les comparaisons ainsi que l'archivage sous forme de base de données d'un très grand nombre d'empreintes. Après la capture de l’image digitale viennent les étapes ci ci-dessous : Stockage de l'empreinte sous un format approprié (par exemple, Bitmap de Windows). Le format d'entrée des images à traiter peut être réalisé par scanner, caméra de digitalisation, etc. Filtrage des images par segmentation pour éliminer les zones de bruit de l'image (image tachée, piquetée ou incomplète...). 11
  • 12. Evaluation de la qualité de l'image capturée par calculs des facteurs qui permettent d'établir un critère automatique de qualité. Squelettisation de l'image(binaire) Il est nécessaire, pour avoir une meilleure détection des minuties, d'obtenir une image plus schématique. Toutes les lignes doivent avoir la même épaisseur. Extraction des minuties Elle s'effectue au moyen d'un logiciel de traitement et de divers algorithmes. On extrait une structure de données. C'est le processus final qui permet l'obtention de la signature de l'empreinte (signature digitale). L'identification doit porter au moins sur 12 minuties. Chaque minutie occupe un espace de 16 octets, soit 240 octets pour un nombre moyen de minuties. Le stockage final est compacté par compression des fichiers pour économiser environ 40% de l'espace mémoire Lors du processus d'extraction, on détecte 100 minuties en moyenne. Le logiciel n'extrait que les minuties réelles et rejette les minuties erronées. Le comptage s'effectue sur environ 40 minuties, ce qui augmente encore la certitude des résultats. 3. Etapes de comparaison d’une empreinte digitale Le système de vérification d’identité est basé sur la comparaison de deux ensembles de minuties, correspondants respectivement à deux doigts à comparer. Pour déterminer si deux ensembles de minuties extraits de deux images correspondent à des empreintes du même doigt, il est nécessaire d’adopter un système de comparaison qui soit insensible à d’éventuelles translations, rotations et déformations qui affectent systématiquement les empreintes digitales. A partir de deux ensembles de minuties extraites, le système est capable de donner un indice de similitude ou de correspondance qui vaut : • 0 % si les empreintes sont totalement différentes. • 100 % si les empreintes viennent de la même image. Deux fichiers calculées à partir de la même empreinte ne donneront jamais 100 % de ressemblance du fait des différences qui existent lors de l’acquisition de deux images (petites déformations ou déplacements), ils donneront cependant toujours un niveau élevé de similitude. La décision à partir de cet indice de similitude de savoir si deux empreintes sont issues du même doigt est une question purement statistique. Pour décider d’accepter la similitude entre deux gabarit, il faut établir un seuil d’acceptation. 12
  • 13. III. Etude de cas Cette partie présentera le volet pratique de cette étude, Il s’agit de l’implémentation des algorithmes de comparaison et d’identification des empreintes digitales en utilisant une approche basée sur les minuties. 1. Principe suivi La qualité des images de d’empreintes digitales dépend de plusieurs facteurs comme : le contact avec la sonde, la qualité de sonde, la profondeur des rides/vallées, etc. Alors que les algorithmes de reconnaissance des empreintes digitales sont sensibles à la qualité des images des empreintes digitales. Ce qui fait de l’étape du traitement de l’image une étape nécessaire, cette étape peut se composer du lissage, amélioration du contraste, filtrage… Dans des cas extrêmes, une empreinte digitale avec une qualité très pauvre peut être automatiquement renforcée en utilisant un des filtrages passe-bas. Pour bien distinguer les empreintes digitales, il est nécessaire de choisir des caractéristiques qui sont invariantes malgré l’orientation et le placement du doigt sur le capteur ainsi que la déformation élastique du doigt pendant l'acquisition. 2. Implémntation sous OpenCV Nous n’avons pas pu aller jusqu’au bout du projet et arriver à l’identification des empreintes digitales. Ce programme s’arrête à l’étape de la squelettisation d’une image d’empreinte. /* Calcule des champs d'orientation Groupe 2 */ #include<stdio.h> #include<stdlib.h> #include<cv.h> #include<highgui.h> #include<windows.h> #define NOMIMAGE "empreinte-.jpg" using namespace std; long h[256]; //histogramme long h_c[256]; //histogramme cumulé int Smin, Smax, i, j; // Calcul de l'histogramme à partir du raster d'une image à 1 seul canal void histogramme(uchar *data,int height,int width) { for(i=0;i<256;i++) h[i]=0; 13
  • 14. for(i=0;i<height;i++) for(j=0;j<width;j++) h[data[i*width+j]]+= 1; } // Calcul de l'histogramme cumulé void histogramme_cuml() { h_c[0]=h[0]; for(i=1;i<256;i++) h_c[i]=h_c[i-1]+h[i]; } //Récuperer le voisinage du point (i,j) et le mettre dans la table Points void Voisinage3x3(int i,int j,int width, uchar* data, uchar Points[8]) { Points[0]=data[(i-1)*width+j]; // p2 Points[1]= data[(i-1)*width+(j+1)]; // p3 Points[2]=data[i*width+(j+1)]; // p4 Points[3]=data[(i+1)*width+(j+1)]; // p5 Points[4]=data[(i+1)*width+j]; // p6 Points[5]=data[(i+1)*width+(j-1)]; // p7 Points[6]=data[i*width+(j-1)]; // p8 Points[7]=data[(i-1)*width+(j-1)]; // P9 } // c'est la fonction qui calcule le nombre de séquences 01 dans p2,p3,p4....p9,p2. int A(uchar Points[8]) { int A=0; for(int i=0;i<8;i++) { if((Points[i]==0)&&(Points[i+1]==255)) A++;} return A; } // cette fonction permet de calculer le nombre de pixels voisins non nuls du pixel traité. int B(uchar Points[8]) { int B=0; for(int i=0;i<8;i++) { if(Points[i]!=0) B++;} return B; } // fonction qui permet de tester si au moins l'un des trois pixels passés en paramètre est nul. bool cond(uchar pv1, uchar pv2, uchar pv3) { return (pv1*pv2*pv3 == 0); 14
  • 15. } /******************************************** Main *********************************************************/ int main(int argc, char *argv[]) { int a,b; bool continuer = true; // sequelettisation à l'aide de l'algorithme de Hilditch //charger l'image d'entrée IplImage* img = cvLoadImage(NOMIMAGE); if(img==NULL){ printf("n Erreur d'ouverture de fichier "); exit(1); } // Affichage de l'image avant le traitement cvNamedWindow("Originale"); cvMoveWindow("Originale",200,200); cvShowImage("Originale", img); IplImage* res=cvCloneImage(img); int height=img->height, width=img->width, nb_pixels = height*width; uchar* raster=(uchar *)res->imageData; histogramme(raster,height,width); histogramme_cuml(); // calcul de max et min de l'histogramme int min=255,max=0; for(i=0;i<height;i++) for(j=0;j<width;j++){ if((raster[i*width+j])>max) max=raster[i*width+j]; if((raster[i*width+j])<min) min=raster[i*width+j]; } // calcul de Smin et Smax for(i=min+1;i<=max && ((float)h_c[i]/nb_pixels)<0.02;i++); Smin = i-1; for(i=max-1;i>=min && ((float)h_c[i]/nb_pixels)>0.98;i--); Smax = i+1; // affichage de min, Smin, Smax et max printf(" min: %d",min); 15
  • 16. printf(" Smin: %d",Smin); printf(" Smax: %d",Smax); printf(" max: %dn",max); // transformation for(i=0;i<img->height;i++) for(j=0;j<img->width;j++) { if (raster[i*width+j] >Smax) raster[i*width+j]=255; else if (raster[i*width+j]<Smin) raster[i*width+j]=0; else raster[i*width+j]=(255*(raster[i*width+j]-Smin))/(Smax-Smin); } // si l'image est en couleur, alors elle est transformée en niveaux de gris IplImage* imgS = cvCreateImage(cvGetSize(img),IPL_DEPTH_8U, 1); cvCvtColor(img,imgS,CV_RGB2GRAY); // transformation en une image binaire cvThreshold(imgS,imgS,100, 255,CV_THRESH_BINARY); //Raster de l'image initiale uchar* dataI = (uchar*)imgS->imageData; //un tableau de 8 éléments qui va contenir les pixels voisins uchar VoisinageP1[8]; // une variable pour calculer le temps de traitement float a11 = GetTickCount(); do{ continuer = false; //On ne va pas traiter la première et la dernière ligne ou colonne puisque ils n'ont pas des voisins for(int i=1;i<imgS->height-1;i++) for(int j=1;j<imgS->width-1;j++){ int k = i*imgS->width+j; if(dataI[k]==255){ Voisinage3x3(i,j,imgS->width,dataI,VoisinageP1); a=A(VoisinageP1); b=B(VoisinageP1); if((a==1)&&(b>=2&&b<=6)&&cond(VoisinageP1[0],VoisinageP1[2],VoisinageP1[6])&&co nd(VoisinageP1[0],VoisinageP1[2],VoisinageP1[4])) { 16
  • 17. continuer=true; dataI[k]=0; // ici, on supprime le pixel à linstant même, ce qui explique le caractère séquentiel de l'algorithme } } } }while(continuer); // calcul est affichage du temps de traitement a11 = GetTickCount()-a11;a11; printf("tps en ms : %fn",a11); n",a11); // Affichage de l'image avant traitement cvNamedWindow("Resultat"); cvMoveWindow("Resultat",200,200); cvShowImage("Resultat", imgS); ge("Resultat", // Attendre une touche cvWaitKey(0); // Libérer les images cvReleaseImage(&imgS); cvReleaseImage(&img); return 0; } Le résultat obtenu est sous la f forme suivante : Figure 12 - Résultat 17
  • 18. Conclusion L'utilisation de technologies biométriques est en plein essor, les revenus globaux de la biométrie dépassent les 4,6 milliards depuis 2008. La reconnaissance des empreintes digitales, qui génère à elle seule près de la moitié des revenus mondiaux du domaine de la biométrie, représente, sans conteste, la plus grande part du marché actuel de la technologie biométrique. Malgré les avantages de cette méthode qui se manifestent au faible coût des lecteurs grâce aux nouveaux capteurs et au traitement rapide des informations. Elle a aussi des limitations telles que la difficulté de lecture : sensibilité aux altérations pouvant survenir au cours de la vie (égratignure, cicatrice, vieillissement ou autres) et à certaines variations (température, humidité, saleté, etc.), ainsi la sensibilité à la pose du doigt sur le lecteur. Dans cette étude nous avons présenté une vue générale de la biométrie et quelques caractéristiques des empreintes digitales. Ainsi que les techniques de l’identification et la comparaison des empreintes accompagnées d’une étude de cas démontrant les démarches à suivre pour réaliser un programme identificateur des empreintes digitales. 18
  • 19. Références i http://www.futura-sciences.com/fr/definition/t/medecine-2/d/empreintes-digitales_3302/ ii http://fr.wikipedia.org/wiki/Empreinte_digitale http://infoscience.over-blog.com/pages/La_reconnaissance_des_empreintes_digitalesFingerprint_recognition- 4408216.html iii http://infoscience.over- blog.com/pages/La_reconnaissance_des_empreintes_digitalesFingerprint_recognition-4408216.html iv http://fingerchip.pagesperso-orange.fr/biometrics/types/fingerprint_sensors_physics.htm http://www.police-scientifique.com/empreintes-digitales/type-de-dessin-et-classification http://infoscience.over-blog.com/pages/La_reconnaissance_des_empreintes_digitalesFingerprint_recognition- 4408216.html http://recherche.criminelle.free.fr/nouvellepage5.htm http://www.pcworld.fr/article/materiel/biometrie-lecteur-d-empreintes-eikon/86881/ http://www.pixelvalley.com/appareil-numerique/capteur.php http://criminels.e-monsite.com/pages/traitement-informatique-des-fichiers.html 19
