Pourquoi des cours en IHM ?
Anne-Marie Dery

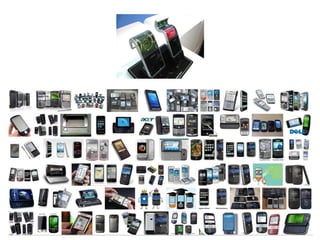

IHM et supports mobiles
Mêmes usages
Mêmes services
Dispositifs différents
Introduction module IHM Polytech Sophia Dept Info SI3
IHM et des supports dédiés
Utilisateurs experts
efficacité sécurité
mobilité

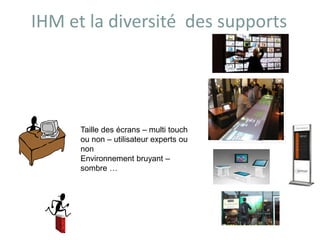

IHM et la diversité des supports
Taille des écrans – multi touch
ou non – utilisateur experts ou
non
Environnement bruyant –
sombre …
Introduction module IHM Polytech Sophia Dept Info SI3
Objets connectés : gadgets ?
Exploitation des données…
Contrôle de l’ensemble des objets
Usage
IHM, utilisateurs et usages
Continuité de service
Satisfaction de tous
Introduction module IHM Polytech Sophia Dept Info SI3
Que dit-on de l’IHM ?
- 10 -
Pour les utilisateurs (Socio ergo)
• "Le produit c’est l’IHM" (J. Raskin)
Pour ceux qui développent les produits (AL)
• "80% du code des systèmes interactifs est consacré à l'interface
utilisateur" (L. Nigay)
Pour ceux qui financent les produits (Marketing)
• "63% des gros projets informatiques connaissent des
dépassements de coûts" (S. Greenberg)

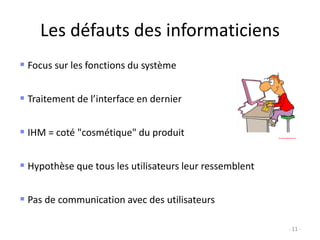

Les défauts des informaticiens
- 11 -
 Focus sur les fonctions du système
 Traitement de l’interface en dernier
 IHM = coté "cosmétique" du produit
 Hypothèse que tous les utilisateurs leur ressemblent
 Pas de communication avec des utilisateurs
Risques
- 12 -
Rejet pur et simple par les utilisateurs
Coût d'apprentissage/formation
Perte de productivité (hésitations, coup d’oeil à la doc)
Utilisation incomplète
Coût de maintenance (évolutivité de l’IHM)
Perte de crédibilité (réputation % satisfaction des clients)
Perte de parts de marché

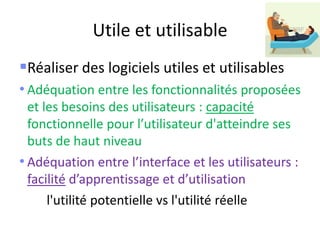

Utile et utilisable
Réaliser des logiciels utiles et utilisables
• Adéquation entre les fonctionnalités proposées
et les besoins des utilisateurs : capacité
fonctionnelle pour l’utilisateur d'atteindre ses
buts de haut niveau
• Adéquation entre l’interface et les utilisateurs :
facilité d’apprentissage et d’utilisation
l'utilité potentielle vs l'utilité réelle
Comment ? Cette année…
Plan et orientation pédagogique du module
•IHM en JavaFx - initiation au savoir faire
En // accent sur l’usage – application DEVINT
•IHM pour applications mobile : initiation
à Android
TP fil rouge
Intervenants et fonctionnement
Cours : Am Dery
Suivis projets et TP : C. Camilieri, C. Duffau et S. Roumajon
Mode d’évaluation :
1 devoir sur table sur le cours, des démonstrations
argumentées
http://atelierihm.unice.fr/enseignements/ih
msi3/

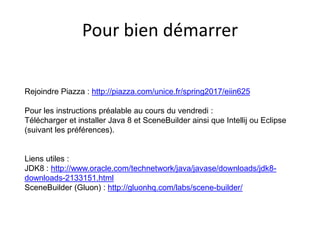

Pour bien démarrer
Rejoindre Piazza : http://piazza.com/unice.fr/spring2017/eiin625
Pour les instructions préalable au cours du vendredi :
Télécharger et installer Java 8 et SceneBuilder ainsi que Intellij ou Eclipse
(suivant les préférences).
Liens utiles :
JDK8 : http://www.oracle.com/technetwork/java/javase/downloads/jdk8-
downloads-2133151.html
SceneBuilder (Gluon) : http://gluonhq.com/labs/scene-builder/

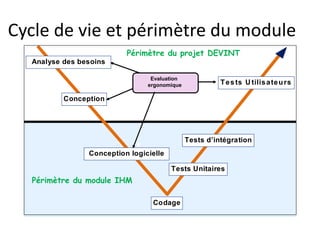

Cycle de vie et périmètre du module
Analyse des besoins
Conception
Conception logicielle
Codage
Tests Unitaires
Tests d’intégration
Tests U tilisateurs
Evaluation
ergonomique
Périmètre du projet DEVINT
Périmètre du module IHM

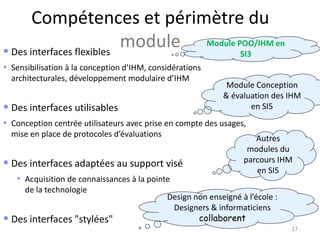

Compétences et périmètre du
module
- 17 -
 Des interfaces flexibles
• Sensibilisation à la conception d’IHM, considérations
architecturales, développement modulaire d’IHM
 Des interfaces utilisables
• Conception centrée utilisateurs avec prise en compte des usages,
mise en place de protocoles d’évaluations
 Des interfaces adaptées au support visé
• Acquisition de connaissances à la pointe
de la technologie
 Des interfaces "stylées"
Module POO/IHM en
SI3
Module Conception
& évaluation des IHM
en SI5
Autres
modules du
parcours IHM
en SI5
Design non enseigné à l’école :
Designers & informaticiens
collaborent
ON COMMENCE PAR MAQUETTER
(c) 2015, Occello Audrey,
POO/IHM
- 19 -

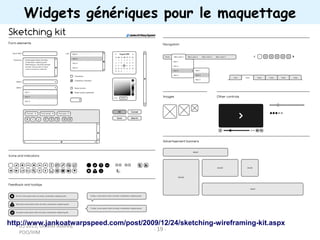

Widgets génériques pour le maquettage
http://www.jankoatwarpspeed.com/post/2009/12/24/sketching-wireframing-kit.aspx
(c) 2015, Occello Audrey,
POO/IHM
- 20 -

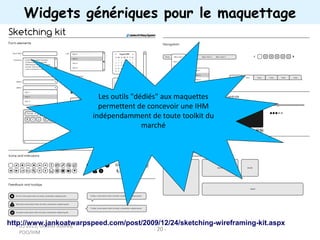

Widgets génériques pour le maquettage
http://www.jankoatwarpspeed.com/post/2009/12/24/sketching-wireframing-kit.aspx
Les outils "dédiés" aux maquettes
permettent de concevoir une IHM
indépendamment de toute toolkit du
marché

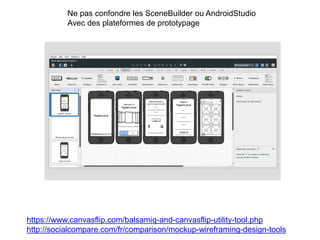

Ne pas confondre les SceneBuilder ou AndroidStudio
Avec des plateformes de prototypage
https://www.canvasflip.com/balsamiq-and-canvasflip-utility-tool.php
http://socialcompare.com/fr/comparison/mockup-wireframing-design-tools
ON ARCHITECTURE

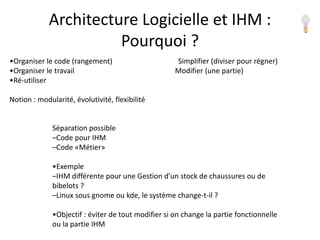

•Organiser le code (rangement) Simplifier (diviser pour régner)
•Organiser le travail Modifier (une partie)
•Ré-utiliser
Notion : modularité, évolutivité, flexibilité
Séparation possible
–Code pour IHM
–Code «Métier»
•Exemple
–IHM différente pour une Gestion d’un stock de chaussures ou de
bibelots ?
–Linux sous gnome ou kde, le système change-t-il ?
•Objectif : éviter de tout modifier si on change la partie fonctionnelle
ou la partie IHM
Architecture Logicielle et IHM :
Pourquoi ?
Un problème classique

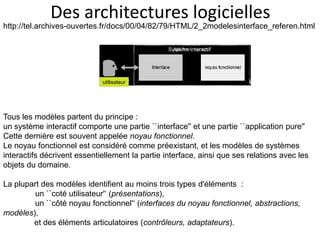

Des architectures logicielles
http://tel.archives-ouvertes.fr/docs/00/04/82/79/HTML/2_2modelesinterface_referen.html
Tous les modèles partent du principe :
un système interactif comporte une partie ``interface'' et une partie ``application pure''
Cette dernière est souvent appelée noyau fonctionnel.
Le noyau fonctionnel est considéré comme préexistant, et les modèles de systèmes
interactifs décrivent essentiellement la partie interface, ainsi que ses relations avec les
objets du domaine.
La plupart des modèles identifient au moins trois types d'éléments :
un ``coté utilisateur'‘ (présentations),
un ``côté noyau fonctionnel'‘ (interfaces du noyau fonctionnel, abstractions,
modèles),
et des éléments articulatoires (contrôleurs, adaptateurs).
Système interactif
utilisateur

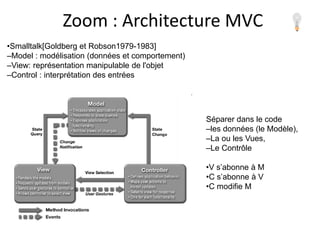

Zoom : Architecture MVC
•Smalltalk[Goldberg et Robson1979-1983]
–Model : modélisation (données et comportement)
–View: représentation manipulable de l'objet
–Control : interprétation des entrées
Séparer dans le code
–les données (le Modèle),
–La ou les Vues,
–Le Contrôle
•V s’abonne à M
•C s’abonne à V
•C modifie M
ON DÉVELOPPE

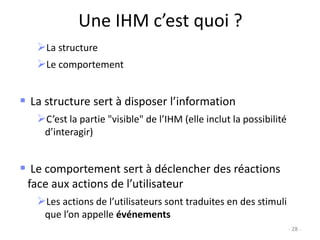

Une IHM c’est quoi ?
La structure
Le comportement
 La structure sert à disposer l’information
C’est la partie "visible" de l’IHM (elle inclut la possibilité
d’interagir)
 Le comportement sert à déclencher des réactions
face aux actions de l’utilisateur
Les actions de l’utilisateurs sont traduites en des stimuli
que l’on appelle événements
- 28 -
(c) 2015, Occello Audrey,
POO/IHM
- 29 -

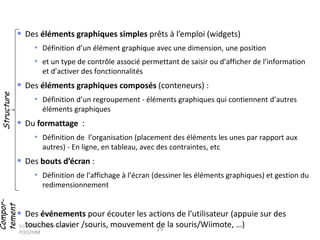

 Des éléments graphiques simples prêts à l’emploi (widgets)
• Définition d’un élément graphique avec une dimension, une position
• et un type de contrôle associé permettant de saisir ou d’afficher de l’information
et d’activer des fonctionnalités
 Des éléments graphiques composés (conteneurs) :
• Définition d’un regroupement - éléments graphiques qui contiennent d’autres
éléments graphiques
 Du formattage :
• Définition de l’organisation (placement des éléments les unes par rapport aux
autres) - En ligne, en tableau, avec des contraintes, etc
 Des bouts d’écran :
• Définition de l’affichage à l’écran (dessiner les éléments graphiques) et gestion du
redimensionnement
 Des événements pour écouter les actions de l’utilisateur (appuie sur des
touches clavier /souris, mouvement de la souris/Wiimote, …)
StructureCompor-
tement
PREAMBULE

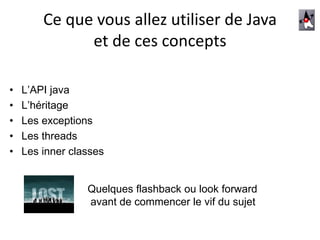

Ce que vous allez utiliser de Java
et de ces concepts
• L’API java
• L’héritage
• Les exceptions
• Les threads
• Les inner classes
Quelques flashback ou look forward
avant de commencer le vif du sujet
COMMENT PROCEDE-T-ON ?
Des éléments graphiques : Component
Définition d’un élément graphique avec
une dimension, une position
Des Coordonnées
(Origine coin supérieur gauche, x (width) vers
la droite et y (height) vers le bas)
Des morceaux d’écrans : Graphics
Contexte graphique
Permet de dessiner
–Changer de crayon : couleur, formes
géométriques, images, chaînes de caractères
- Automatiquement redimensionnés,
réaffichés

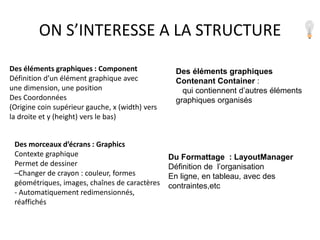

ON S’INTERESSE A LA STRUCTURE
Des éléments graphiques
Contenant Container :
qui contiennent d’autres éléments
graphiques organisés
Du Formattage : LayoutManager
Définition de l’organisation
En ligne, en tableau, avec des
contraintes,etc

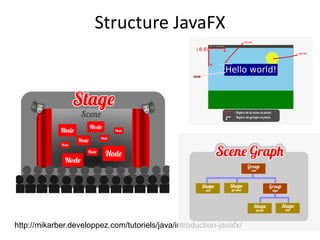

Structure JavaFX
http://mikarber.developpez.com/tutoriels/java/introduction-javafx/

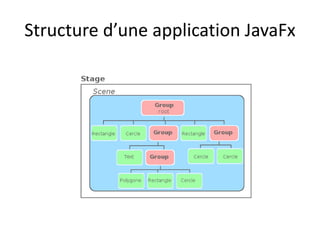

Structure d’une application JavaFx
https://openclassrooms.com/courses/les-applications-web-avec-javafx/presentation-de-l-interface-graphique-en-javafx

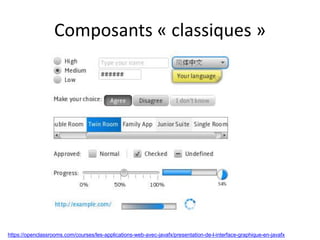

Composants « classiques »
https://openclassrooms.com/courses/les-applications-web-avec-javafx/presentation-de-l-interface-graphique-en-javafx

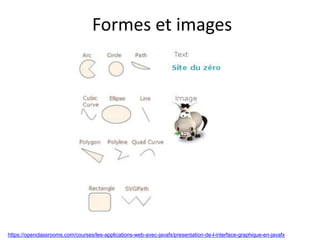

Formes et images

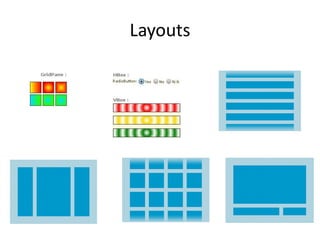

Layouts

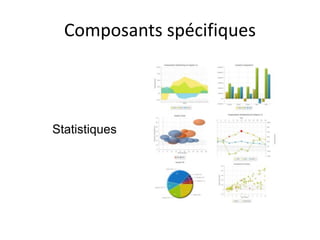

Composants spécifiques
Statistiques

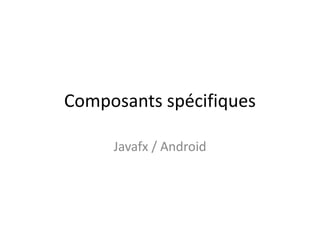

Composants spécifiques
Javafx / Android
Animations : transitions
Introduction module IHM Polytech Sophia Dept Info SI3

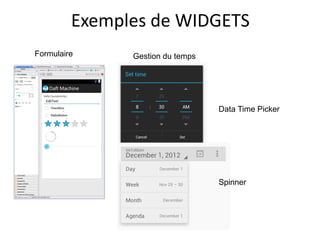

Exemples de WIDGETS
Gestion du tempsFormulaire
Data Time Picker
Spinner

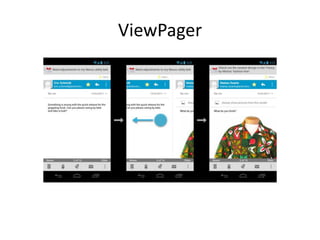

ViewPager

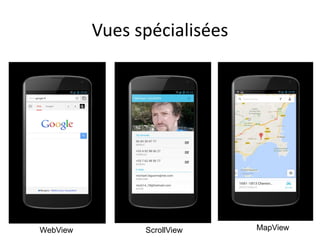

Vues spécialisées
WebView ScrollView MapView

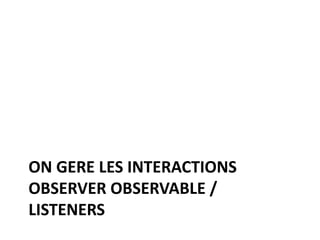

ON GERE LES INTERACTIONS
OBSERVER OBSERVABLE /
LISTENERS

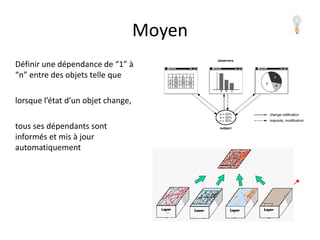

Moyen
Définir une dépendance de “1” à
“n” entre des objets telle que
lorsque l’état d’un objet change,
tous ses dépendants sont
informés et mis à jour
automatiquement

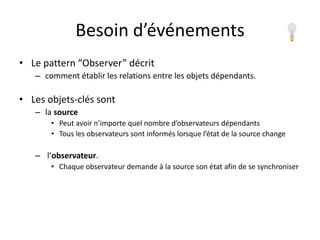

Besoin d’événements
• Le pattern “Observer” décrit
– comment établir les relations entre les objets dépendants.
• Les objets-clés sont
– la source
• Peut avoir n’importe quel nombre d’observateurs dépendants
• Tous les observateurs sont informés lorsque l’état de la source change
– l’observateur.
• Chaque observateur demande à la source son état afin de se synchroniser

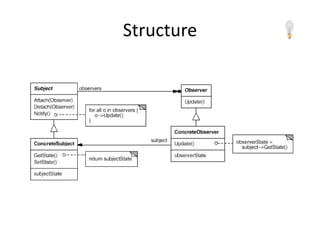

Structure
Implémentations Java du pattern
Une classe et une interface : class Observable {... } et
interface Observer
Un objet Observable doit être une instance de la classe qui dérive de la
classe Observable
Un objet observer doit être instance d’une classe qui implémente
l’interface Observer
void update(Observable o, Object arg);
Des listeners : ajouter des listerners, notifier les listeners avec des
évenements, réagir aux événements

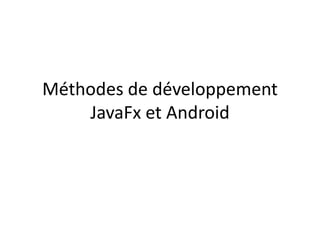

Méthodes de développement
JavaFx et Android

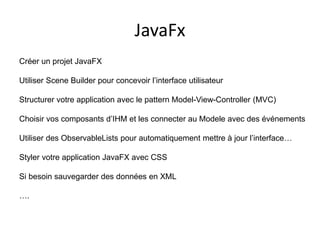

JavaFx
Créer un projet JavaFX
Utiliser Scene Builder pour concevoir l’interface utilisateur
Structurer votre application avec le pattern Model-View-Controller (MVC)
Choisir vos composants d’IHM et les connecter au Modele avec des événements
Utiliser des ObservableLists pour automatiquement mettre à jour l’interface…
Styler votre application JavaFX avec CSS
Si besoin sauvegarder des données en XML
….

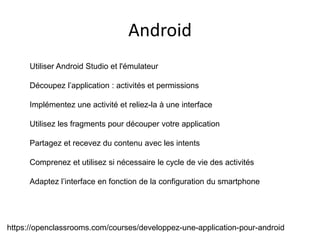

https://openclassrooms.com/courses/developpez-une-application-pour-android
Utiliser Android Studio et l'émulateur
Découpez l’application : activités et permissions
Implémentez une activité et reliez-la à une interface
Utilisez les fragments pour découper votre application
Partagez et recevez du contenu avec les intents
Comprenez et utilisez si nécessaire le cycle de vie des activités
Adaptez l’interface en fonction de la configuration du smartphone
Android
Conclusion
Les bibliothèques d’IHM ne s’apprennent pas vraiment en cours
Elles s’explorent et se pratiquent
Ce qui s’enseigne c’est plutôt :
l’architecture d’un système interactif
les bonnes méthodes selon les dispositifs visées et les outils
Les protocoles de communication avec les utilisateurs
Choisir les bons outils
Choisir les bons usages

Contenu connexe

Tendances

Plasticitérecherche2015 2
Plasticitérecherche2015 2Plasticitérecherche2015 2
Plasticitérecherche2015 2
Atelier IHM Polytech Nice Sophia

Formation mobile-cross-platform
Formation mobile-cross-platformFormation mobile-cross-platform
Formation mobile-cross-platform
Atelier IHM Polytech Nice Sophia

Cours Adaptation des IHM
Cours Adaptation des IHMCours Adaptation des IHM
Cours Adaptation des IHM
Atelier IHM Polytech Nice Sophia

Plasticité des IHM
Plasticité des IHMPlasticité des IHM
Plasticité des IHM
Anne-Marie Pinna-Dery

Plasticité2014 part4vf
Plasticité2014 part4vfPlasticité2014 part4vf
Plasticité2014 part4vf
Atelier IHM Polytech Nice Sophia

Idm et ihm
Idm et ihmIdm et ihm
Intro conception2015vf bis
Intro conception2015vf bisIntro conception2015vf bis
Intro conception2015vf bis
Atelier IHM Polytech Nice Sophia

Plasticité2015 intro
Plasticité2015 introPlasticité2015 intro
Plasticité2015 intro
Atelier IHM Polytech Nice Sophia

Plasticité2015 technovf
Plasticité2015 technovfPlasticité2015 technovf
Plasticité2015 technovf
Atelier IHM Polytech Nice Sophia

Intro conception2017
Intro conception2017Intro conception2017
Intro conception2017
Anne-Marie Pinna-Dery

Plasticitérecherche2017
Plasticitérecherche2017Plasticitérecherche2017
Plasticitérecherche2017
Anne-Marie Pinna-Dery

Intro conception et évaluation des IHM
Intro conception et évaluation des IHMIntro conception et évaluation des IHM
Intro conception et évaluation des IHM
Anne-Marie Pinna-Dery

Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...
Atelier IHM Polytech Nice Sophia

Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014
Use Age

Cours 2 conception d'une ihm
Cours 2   conception d'une ihm Cours 2   conception d'une ihm
Cours 2 conception d'une ihm
ludolmn

Modelisation et maquettage 2015
Modelisation et maquettage 2015Modelisation et maquettage 2015
Modelisation et maquettage 2015
Atelier IHM Polytech Nice Sophia

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Anthony Gelibert

Ergonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursErgonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateurs
Anne-Marie Pinna-Dery


Tendances (20)

Plasticitérecherche2015 2
Plasticitérecherche2015 2Plasticitérecherche2015 2
Plasticitérecherche2015 2

Formation mobile-cross-platform
Formation mobile-cross-platformFormation mobile-cross-platform
Formation mobile-cross-platform

Cours Adaptation des IHM
Cours Adaptation des IHMCours Adaptation des IHM
Cours Adaptation des IHM

Plasticité des IHM
Plasticité des IHMPlasticité des IHM
Plasticité des IHM

Plasticité2014 part4vf
Plasticité2014 part4vfPlasticité2014 part4vf
Plasticité2014 part4vf

Idm et ihm
Idm et ihmIdm et ihm
Idm et ihm

Intro conception2015vf bis
Intro conception2015vf bisIntro conception2015vf bis
Intro conception2015vf bis

Plasticité2015 intro
Plasticité2015 introPlasticité2015 intro
Plasticité2015 intro

Plasticité2015 technovf
Plasticité2015 technovfPlasticité2015 technovf
Plasticité2015 technovf

Intro conception2017
Intro conception2017Intro conception2017
Intro conception2017

Plasticitérecherche2017
Plasticitérecherche2017Plasticitérecherche2017
Plasticitérecherche2017

Intro conception et évaluation des IHM
Intro conception et évaluation des IHMIntro conception et évaluation des IHM
Intro conception et évaluation des IHM

Introduction à la Conception et Evaluation des IHM
Introduction à la Conception et Evaluation des IHMIntroduction à la Conception et Evaluation des IHM
Introduction à la Conception et Evaluation des IHM

Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...

Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014

Cours 2 conception d'une ihm
Cours 2   conception d'une ihm Cours 2   conception d'une ihm
Cours 2 conception d'une ihm

Modelisation et maquettage 2015
Modelisation et maquettage 2015Modelisation et maquettage 2015
Modelisation et maquettage 2015

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...

Ergonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursErgonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateurs

Introduction à la plasticité
Introduction à la plasticitéIntroduction à la plasticité
Introduction à la plasticité


Similaire à Introduction module IHM Polytech Sophia Dept Info SI3

Java entreprise edition et industrialisation du génie logiciel par m.youssfi
Java entreprise edition et industrialisation du génie logiciel par m.youssfiJava entreprise edition et industrialisation du génie logiciel par m.youssfi
Java entreprise edition et industrialisation du génie logiciel par m.youssfi
ENSET, Université Hassan II Casablanca

Kit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des EntrepreneursKit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des Entrepreneurs
Stéphanie Hertrich

Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptxChapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx
ssuserec8501

conception et réalisation plateforme collaboratif basant sur la methode agile...
conception et réalisation plateforme collaboratif basant sur la methode agile...conception et réalisation plateforme collaboratif basant sur la methode agile...
conception et réalisation plateforme collaboratif basant sur la methode agile...
Sid Ahmed Benkraoua

CV_Youssouph_BARRY_DRUPAL
CV_Youssouph_BARRY_DRUPALCV_Youssouph_BARRY_DRUPAL
CV_Youssouph_BARRY_DRUPAL
Youssouph Barry

At2008 Grenoble Hugonnet Sanlaville Public
At2008 Grenoble Hugonnet Sanlaville PublicAt2008 Grenoble Hugonnet Sanlaville Public
At2008 Grenoble Hugonnet Sanlaville Public
Emmanuel Hugonnet

Cours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategyCours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategy
ENSET, Université Hassan II Casablanca

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...
ENSET, Université Hassan II Casablanca

Présentation pfe feki 2015.pptm
Présentation pfe feki 2015.pptmPrésentation pfe feki 2015.pptm
Présentation pfe feki 2015.pptm
Ahmed Feki

Présentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud SimplicitéPrésentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud Simplicité
Simplicité Software

Responsive Web Design - BreizhCamp 2013
Responsive Web Design - BreizhCamp 2013Responsive Web Design - BreizhCamp 2013
Responsive Web Design - BreizhCamp 2013
Julien LE THUAUT

Presentation du socle technique Java open source Scub Foundation
Presentation du socle technique Java open source Scub FoundationPresentation du socle technique Java open source Scub Foundation
Presentation du socle technique Java open source Scub Foundation
Stéphane Traumat

Scub Foundation, usine logicielle Java libre
Scub Foundation, usine logicielle Java libreScub Foundation, usine logicielle Java libre
Scub Foundation, usine logicielle Java libre
Stéphane Traumat

I3M- Sagem Défense Sécurité- Gilet Félin,
I3M- Sagem Défense Sécurité- Gilet Félin, I3M- Sagem Défense Sécurité- Gilet Félin,
I3M- Sagem Défense Sécurité- Gilet Félin,
I3M Aérospace Multimédia

Architecture mvc
Architecture mvcArchitecture mvc
Architecture mvc
Madridal

Mohamed.marouan
Mohamed.marouanMohamed.marouan
Mohamed.marouan
Marouan MOHAMED

[Scrum Day 2011] Outillage Agile dans un environnement Microsoft
[Scrum Day 2011] Outillage Agile dans un environnement Microsoft[Scrum Day 2011] Outillage Agile dans un environnement Microsoft
[Scrum Day 2011] Outillage Agile dans un environnement Microsoft
Christophe HERAL

Production logicielle, outils et pratiques
Production logicielle, outils et pratiquesProduction logicielle, outils et pratiques
Production logicielle, outils et pratiques
Johan Moreau

7-Cours de Géniel Logiciel
7-Cours de Géniel Logiciel7-Cours de Géniel Logiciel
7-Cours de Géniel Logiciel
lauraty3204


Similaire à Introduction module IHM Polytech Sophia Dept Info SI3 (20)

Java entreprise edition et industrialisation du génie logiciel par m.youssfi
Java entreprise edition et industrialisation du génie logiciel par m.youssfiJava entreprise edition et industrialisation du génie logiciel par m.youssfi
Java entreprise edition et industrialisation du génie logiciel par m.youssfi

Kit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des EntrepreneursKit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des Entrepreneurs

Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptxChapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx

conception et réalisation plateforme collaboratif basant sur la methode agile...
conception et réalisation plateforme collaboratif basant sur la methode agile...conception et réalisation plateforme collaboratif basant sur la methode agile...
conception et réalisation plateforme collaboratif basant sur la methode agile...

Intro conception2014
Intro conception2014Intro conception2014
Intro conception2014

CV_Youssouph_BARRY_DRUPAL
CV_Youssouph_BARRY_DRUPALCV_Youssouph_BARRY_DRUPAL
CV_Youssouph_BARRY_DRUPAL

At2008 Grenoble Hugonnet Sanlaville Public
At2008 Grenoble Hugonnet Sanlaville PublicAt2008 Grenoble Hugonnet Sanlaville Public
At2008 Grenoble Hugonnet Sanlaville Public

Cours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategyCours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategy

Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...Mohamed youssfi support architectures logicielles distribuées basées sue les ...
Mohamed youssfi support architectures logicielles distribuées basées sue les ...

Présentation pfe feki 2015.pptm
Présentation pfe feki 2015.pptmPrésentation pfe feki 2015.pptm
Présentation pfe feki 2015.pptm

Présentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud SimplicitéPrésentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud Simplicité

Responsive Web Design - BreizhCamp 2013
Responsive Web Design - BreizhCamp 2013Responsive Web Design - BreizhCamp 2013
Responsive Web Design - BreizhCamp 2013

Presentation du socle technique Java open source Scub Foundation
Presentation du socle technique Java open source Scub FoundationPresentation du socle technique Java open source Scub Foundation
Presentation du socle technique Java open source Scub Foundation

Scub Foundation, usine logicielle Java libre
Scub Foundation, usine logicielle Java libreScub Foundation, usine logicielle Java libre
Scub Foundation, usine logicielle Java libre

I3M- Sagem Défense Sécurité- Gilet Félin,
I3M- Sagem Défense Sécurité- Gilet Félin, I3M- Sagem Défense Sécurité- Gilet Félin,
I3M- Sagem Défense Sécurité- Gilet Félin,

Architecture mvc
Architecture mvcArchitecture mvc
Architecture mvc

Mohamed.marouan
Mohamed.marouanMohamed.marouan
Mohamed.marouan

[Scrum Day 2011] Outillage Agile dans un environnement Microsoft
[Scrum Day 2011] Outillage Agile dans un environnement Microsoft[Scrum Day 2011] Outillage Agile dans un environnement Microsoft
[Scrum Day 2011] Outillage Agile dans un environnement Microsoft

Production logicielle, outils et pratiques
Production logicielle, outils et pratiquesProduction logicielle, outils et pratiques
Production logicielle, outils et pratiques

7-Cours de Géniel Logiciel
7-Cours de Géniel Logiciel7-Cours de Géniel Logiciel
7-Cours de Géniel Logiciel


Dernier

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx
Txaruka

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu

1-ROLE ET MISSION CPHS FORMATION SUR SITE
1-ROLE ET MISSION  CPHS  FORMATION SUR SITE1-ROLE ET MISSION  CPHS  FORMATION SUR SITE
1-ROLE ET MISSION CPHS FORMATION SUR SITE
hammani bachir

Aide-mémoire gestion des déchets pour le
Aide-mémoire gestion des déchets pour leAide-mémoire gestion des déchets pour le
Aide-mémoire gestion des déchets pour le
DomingoBen

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025
Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025
Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025
ksibainternational

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka


Dernier (11)

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf

1-ROLE ET MISSION CPHS FORMATION SUR SITE
1-ROLE ET MISSION  CPHS  FORMATION SUR SITE1-ROLE ET MISSION  CPHS  FORMATION SUR SITE
1-ROLE ET MISSION CPHS FORMATION SUR SITE

Aide-mémoire gestion des déchets pour le
Aide-mémoire gestion des déchets pour leAide-mémoire gestion des déchets pour le
Aide-mémoire gestion des déchets pour le

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025
Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025
Top 10 destinations les moins chères pour étudier à l'étranger en 2024-2025

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français


Introduction module IHM Polytech Sophia Dept Info SI3

  • 1. Pourquoi des cours en IHM ? Anne-Marie Dery
  • 2. IHM et supports mobiles Mêmes usages Mêmes services Dispositifs différents
  • 4. IHM et des supports dédiés Utilisateurs experts efficacité sécurité mobilité
  • 5. IHM et la diversité des supports Taille des écrans – multi touch ou non – utilisateur experts ou non Environnement bruyant – sombre …
  • 7. Objets connectés : gadgets ? Exploitation des données… Contrôle de l’ensemble des objets Usage
  • 8. IHM, utilisateurs et usages Continuité de service Satisfaction de tous
  • 10. Que dit-on de l’IHM ? - 10 - Pour les utilisateurs (Socio ergo) • "Le produit c’est l’IHM" (J. Raskin) Pour ceux qui développent les produits (AL) • "80% du code des systèmes interactifs est consacré à l'interface utilisateur" (L. Nigay) Pour ceux qui financent les produits (Marketing) • "63% des gros projets informatiques connaissent des dépassements de coûts" (S. Greenberg)
  • 11. Les défauts des informaticiens - 11 -  Focus sur les fonctions du système  Traitement de l’interface en dernier  IHM = coté "cosmétique" du produit  Hypothèse que tous les utilisateurs leur ressemblent  Pas de communication avec des utilisateurs
  • 12. Risques - 12 - Rejet pur et simple par les utilisateurs Coût d'apprentissage/formation Perte de productivité (hésitations, coup d’oeil à la doc) Utilisation incomplète Coût de maintenance (évolutivité de l’IHM) Perte de crédibilité (réputation % satisfaction des clients) Perte de parts de marché
  • 13. Utile et utilisable Réaliser des logiciels utiles et utilisables • Adéquation entre les fonctionnalités proposées et les besoins des utilisateurs : capacité fonctionnelle pour l’utilisateur d'atteindre ses buts de haut niveau • Adéquation entre l’interface et les utilisateurs : facilité d’apprentissage et d’utilisation l'utilité potentielle vs l'utilité réelle
  • 14. Comment ? Cette année… Plan et orientation pédagogique du module •IHM en JavaFx - initiation au savoir faire En // accent sur l’usage – application DEVINT •IHM pour applications mobile : initiation à Android TP fil rouge Intervenants et fonctionnement Cours : Am Dery Suivis projets et TP : C. Camilieri, C. Duffau et S. Roumajon Mode d’évaluation : 1 devoir sur table sur le cours, des démonstrations argumentées http://atelierihm.unice.fr/enseignements/ih msi3/
  • 15. Pour bien démarrer Rejoindre Piazza : http://piazza.com/unice.fr/spring2017/eiin625 Pour les instructions préalable au cours du vendredi : Télécharger et installer Java 8 et SceneBuilder ainsi que Intellij ou Eclipse (suivant les préférences). Liens utiles : JDK8 : http://www.oracle.com/technetwork/java/javase/downloads/jdk8- downloads-2133151.html SceneBuilder (Gluon) : http://gluonhq.com/labs/scene-builder/
  • 16. Cycle de vie et périmètre du module Analyse des besoins Conception Conception logicielle Codage Tests Unitaires Tests d’intégration Tests U tilisateurs Evaluation ergonomique Périmètre du projet DEVINT Périmètre du module IHM
  • 17. Compétences et périmètre du module - 17 -  Des interfaces flexibles • Sensibilisation à la conception d’IHM, considérations architecturales, développement modulaire d’IHM  Des interfaces utilisables • Conception centrée utilisateurs avec prise en compte des usages, mise en place de protocoles d’évaluations  Des interfaces adaptées au support visé • Acquisition de connaissances à la pointe de la technologie  Des interfaces "stylées" Module POO/IHM en SI3 Module Conception & évaluation des IHM en SI5 Autres modules du parcours IHM en SI5 Design non enseigné à l’école : Designers & informaticiens collaborent
  • 18. ON COMMENCE PAR MAQUETTER
  • 19. (c) 2015, Occello Audrey, POO/IHM - 19 - Widgets génériques pour le maquettage http://www.jankoatwarpspeed.com/post/2009/12/24/sketching-wireframing-kit.aspx
  • 20. (c) 2015, Occello Audrey, POO/IHM - 20 - Widgets génériques pour le maquettage http://www.jankoatwarpspeed.com/post/2009/12/24/sketching-wireframing-kit.aspx Les outils "dédiés" aux maquettes permettent de concevoir une IHM indépendamment de toute toolkit du marché
  • 21. Ne pas confondre les SceneBuilder ou AndroidStudio Avec des plateformes de prototypage https://www.canvasflip.com/balsamiq-and-canvasflip-utility-tool.php http://socialcompare.com/fr/comparison/mockup-wireframing-design-tools
  • 23. •Organiser le code (rangement) Simplifier (diviser pour régner) •Organiser le travail Modifier (une partie) •Ré-utiliser Notion : modularité, évolutivité, flexibilité Séparation possible –Code pour IHM –Code «Métier» •Exemple –IHM différente pour une Gestion d’un stock de chaussures ou de bibelots ? –Linux sous gnome ou kde, le système change-t-il ? •Objectif : éviter de tout modifier si on change la partie fonctionnelle ou la partie IHM Architecture Logicielle et IHM : Pourquoi ?
  • 25. Des architectures logicielles http://tel.archives-ouvertes.fr/docs/00/04/82/79/HTML/2_2modelesinterface_referen.html Tous les modèles partent du principe : un système interactif comporte une partie ``interface'' et une partie ``application pure'' Cette dernière est souvent appelée noyau fonctionnel. Le noyau fonctionnel est considéré comme préexistant, et les modèles de systèmes interactifs décrivent essentiellement la partie interface, ainsi que ses relations avec les objets du domaine. La plupart des modèles identifient au moins trois types d'éléments : un ``coté utilisateur'‘ (présentations), un ``côté noyau fonctionnel'‘ (interfaces du noyau fonctionnel, abstractions, modèles), et des éléments articulatoires (contrôleurs, adaptateurs). Système interactif utilisateur
  • 26. Zoom : Architecture MVC •Smalltalk[Goldberg et Robson1979-1983] –Model : modélisation (données et comportement) –View: représentation manipulable de l'objet –Control : interprétation des entrées Séparer dans le code –les données (le Modèle), –La ou les Vues, –Le Contrôle •V s’abonne à M •C s’abonne à V •C modifie M
  • 28. Une IHM c’est quoi ? La structure Le comportement  La structure sert à disposer l’information C’est la partie "visible" de l’IHM (elle inclut la possibilité d’interagir)  Le comportement sert à déclencher des réactions face aux actions de l’utilisateur Les actions de l’utilisateurs sont traduites en des stimuli que l’on appelle événements - 28 -
  • 29. (c) 2015, Occello Audrey, POO/IHM - 29 -  Des éléments graphiques simples prêts à l’emploi (widgets) • Définition d’un élément graphique avec une dimension, une position • et un type de contrôle associé permettant de saisir ou d’afficher de l’information et d’activer des fonctionnalités  Des éléments graphiques composés (conteneurs) : • Définition d’un regroupement - éléments graphiques qui contiennent d’autres éléments graphiques  Du formattage : • Définition de l’organisation (placement des éléments les unes par rapport aux autres) - En ligne, en tableau, avec des contraintes, etc  Des bouts d’écran : • Définition de l’affichage à l’écran (dessiner les éléments graphiques) et gestion du redimensionnement  Des événements pour écouter les actions de l’utilisateur (appuie sur des touches clavier /souris, mouvement de la souris/Wiimote, …) StructureCompor- tement
  • 31. Ce que vous allez utiliser de Java et de ces concepts • L’API java • L’héritage • Les exceptions • Les threads • Les inner classes Quelques flashback ou look forward avant de commencer le vif du sujet
  • 33. Des éléments graphiques : Component Définition d’un élément graphique avec une dimension, une position Des Coordonnées (Origine coin supérieur gauche, x (width) vers la droite et y (height) vers le bas) Des morceaux d’écrans : Graphics Contexte graphique Permet de dessiner –Changer de crayon : couleur, formes géométriques, images, chaînes de caractères - Automatiquement redimensionnés, réaffichés ON S’INTERESSE A LA STRUCTURE Des éléments graphiques Contenant Container : qui contiennent d’autres éléments graphiques organisés Du Formattage : LayoutManager Définition de l’organisation En ligne, en tableau, avec des contraintes,etc
  • 43. Exemples de WIDGETS Gestion du tempsFormulaire Data Time Picker Spinner
  • 46. ON GERE LES INTERACTIONS OBSERVER OBSERVABLE / LISTENERS
  • 47. Moyen Définir une dépendance de “1” à “n” entre des objets telle que lorsque l’état d’un objet change, tous ses dépendants sont informés et mis à jour automatiquement
  • 48. Besoin d’événements • Le pattern “Observer” décrit – comment établir les relations entre les objets dépendants. • Les objets-clés sont – la source • Peut avoir n’importe quel nombre d’observateurs dépendants • Tous les observateurs sont informés lorsque l’état de la source change – l’observateur. • Chaque observateur demande à la source son état afin de se synchroniser
  • 50. Implémentations Java du pattern Une classe et une interface : class Observable {... } et interface Observer Un objet Observable doit être une instance de la classe qui dérive de la classe Observable Un objet observer doit être instance d’une classe qui implémente l’interface Observer void update(Observable o, Object arg); Des listeners : ajouter des listerners, notifier les listeners avec des évenements, réagir aux événements
  • 52. JavaFx Créer un projet JavaFX Utiliser Scene Builder pour concevoir l’interface utilisateur Structurer votre application avec le pattern Model-View-Controller (MVC) Choisir vos composants d’IHM et les connecter au Modele avec des événements Utiliser des ObservableLists pour automatiquement mettre à jour l’interface… Styler votre application JavaFX avec CSS Si besoin sauvegarder des données en XML ….
  • 53. https://openclassrooms.com/courses/developpez-une-application-pour-android Utiliser Android Studio et l'émulateur Découpez l’application : activités et permissions Implémentez une activité et reliez-la à une interface Utilisez les fragments pour découper votre application Partagez et recevez du contenu avec les intents Comprenez et utilisez si nécessaire le cycle de vie des activités Adaptez l’interface en fonction de la configuration du smartphone Android
  • 54. Conclusion Les bibliothèques d’IHM ne s’apprennent pas vraiment en cours Elles s’explorent et se pratiquent Ce qui s’enseigne c’est plutôt : l’architecture d’un système interactif les bonnes méthodes selon les dispositifs visées et les outils Les protocoles de communication avec les utilisateurs Choisir les bons outils Choisir les bons usages
