Work-spaceUIDesign-KnowledgeReactionContextMultimodalInter-modalIntra-modalUserPlatformStaticGranularityModalityAdaptation typeContextof useLearningDynamicEnvironmentInteractor

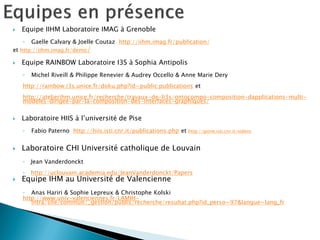

Equipe IIHM Laboratoire IMAG à Grenoble
◦Gaelle Calvary & Joelle Coutaz http://iihm.imag.fr/publication/
et http://iihm.imag.fr/demo/
Equipe RAINBOW Laboratoire I3S à Sophia Antipolis
◦Michel Riveill & Philippe Renevier & Audrey Occello & Anne Marie Dery
http://rainbow.i3s.unice.fr/doku.php?id=public:publications et
http://atelierihm.unice.fr/recherche/travaux-de-li3s/ontocompo-composition-dapplications-multi- modeles-dirigee-par-la-composition-des-interfaces-graphiques/
Laboratoire HIIS à l’université de Pise
◦Fabio Paterno http://hiis.isti.cnr.it/publications.php et http://giove.isti.cnr.it/videos
Laboratoire CHI Université catholique de Louvain
◦Jean Vanderdonckt
◦http://uclouvain.academia.edu/JeanVanderdonckt/Papers
Equipe IHM au Université de Valencienne
◦Anas Hariri & Sophie Lepreux & Christophe Kolski
http://www.univ-valenciennes.fr/LAMIH- intra/site/commun/_gestion/publis/recherche/resultat.php?id_perso=97&langue=lang_fr

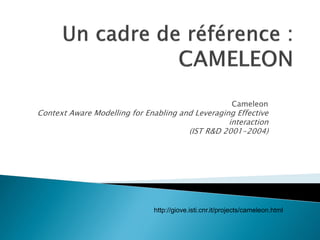

Cameleon Context Aware Modelling for Enabling and Leveraging Effective interaction (IST R&D 2001-2004)

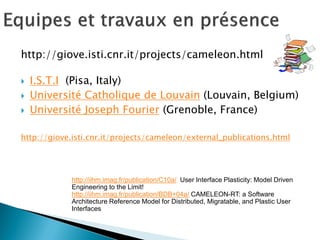

http://giove.isti.cnr.it/projects/cameleon.html
http://giove.isti.cnr.it/projects/cameleon.html
I.S.T.I (Pisa, Italy)
Université Catholique de Louvain (Louvain, Belgium)
Université Joseph Fourier (Grenoble, France)
http://giove.isti.cnr.it/projects/cameleon/external_publications.html
http://iihm.imag.fr/publication/C10a/ User Interface Plasticity: Model Driven Engineering to the Limit!
http://iihm.imag.fr/publication/BDB+04a/ CAMELEON-RT: a Software Architecture Reference Model for Distributed, Migratable, and Plastic User Interfaces

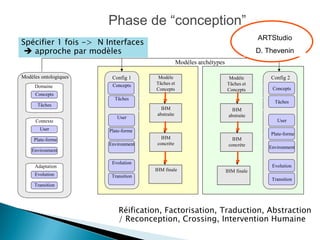

Phase de “conception”
Config 1
Modèle
Tâches et
Concepts
IHM concrète
IHM finale
IHM abstraite
Modèle
Tâches et
Concepts
Modèles archétypes
Config 2
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
IHM concrète
IHM finale
IHM abstraite
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
Domaine
Concepts
Tâches
Contexte
User
Plate-forme
Environment
Adaptation
Evolution
Transition
Modèles ontologiques
ARTStudio
D. Thevenin
Réification, Factorisation, Traduction, Abstraction
/ Reconception, Crossing, Intervention Humaine
Spécifier 1 fois -> N Interfaces
 approche par modèles

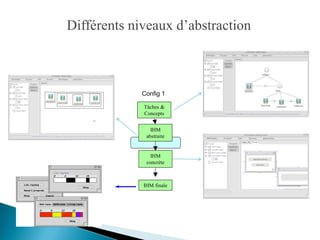

Tâches & Concepts
IHM abstraite
IHM concrète
IHM finale
Config 1
Différents niveaux d’abstraction
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
Composition de composants
et de leurs IHMs
2003

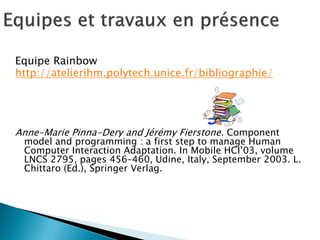

Equipe Rainbow
http://atelierihm.polytech.unice.fr/bibliographie/

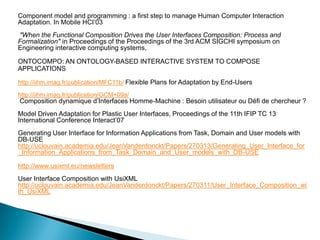

Anne-Marie Pinna-Dery and Jérémy Fierstone. Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03, volume LNCS 2795, pages 456–460, Udine, Italy, September 2003. L. Chittaro (Ed.), Springer Verlag.

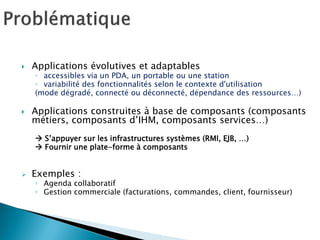

Applications évolutives et adaptables
◦accessibles via un PDA, un portable ou une station
◦variabilité des fonctionnalités selon le contexte d'utilisation
(mode dégradé, connecté ou déconnecté, dépendance des ressources…)
Applications construites à base de composants (composants métiers, composants d’IHM, composants services…)
 S’appuyer sur les infrastructures systèmes (RMI, EJB, …)
 Fournir une plate-forme à composants
Exemples :
◦Agenda collaboratif
◦Gestion commerciale (facturations, commandes, client, fournisseur)

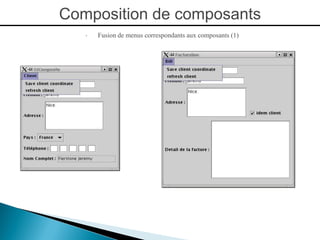

Composition de composants
"Fusion de menus correspondants aux composants (1)

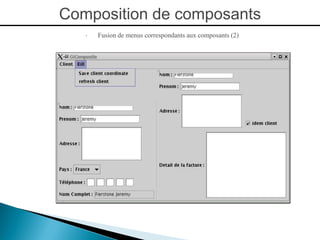

Composition de composants
"Fusion de menus correspondants aux composants (2)

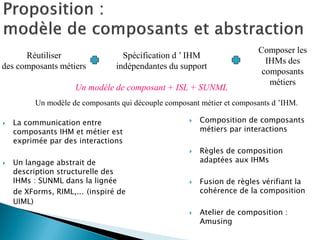

La communication entre composants IHM et métier est exprimée par des interactions
Un langage abstrait de description structurelle des IHMs : SUNML dans la lignée de XForms, RIML,... (inspiré de UIML)
Composition de composants métiers par interactions
Règles de composition adaptées aux IHMs
Fusion de règles vérifiant la cohérence de la composition
Atelier de composition : Amusing
Réutiliser
des composants métiers
Composer les IHMs des composants métiers
Un modèle de composant + ISL + SUNML
Un modèle de composants qui découple composant métier et composants d ’IHM.
Spécification d ’ IHM indépendantes du support

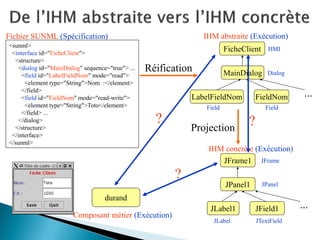

JFrame1
JPanel1
JLabel1
JField1
...
IHM concrète (Exécution)
Projection
FicheClient
MainDialog
LabelFieldNom
FieldNom
...
IHM abstraite (Exécution)
HMI
Dialog
Field
Field
JFrame
JPanel
JTextField
JLabel
<sunml>
<interface id="FicheClient">
<structure>
<dialog id="MainDialog" sequence="true"> ...
<field id="LabelFieldNom" mode="read">
<element type="String">Nom :</element>
</field>
<field id="FieldNom" mode="read-write">
<element type="String">Toto</element>
</field> ...
</dialog>
</structure>
</interface>
</sunml>
Fichier SUNML (Spécification)
Réification
durand
Composant métier (Exécution)
?
?
?

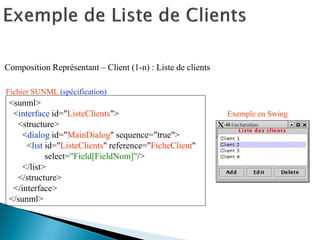

<sunml>
<interface id="ListeClients">
<structure>
<dialog id="MainDialog" sequence="true">
<list id="ListeClients" reference="FicheClient"
select="Field[FieldNom]"/>
</list>
</structure>
</interface>
</sunml>
Fichier SUNML (spécification)
Exemple en Swing
Composition Représentant – Client (1-n) : Liste de clients

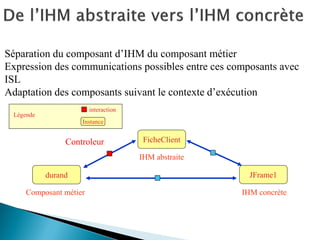

Séparation du composant d’IHM du composant métier
Expression des communications possibles entre ces composants avec ISL
Adaptation des composants suivant le contexte d’exécution
durand
FicheClient
IHM concrète
IHM abstraite
Composant métier
JFrame1
Légende
Instance
interaction
Controleur

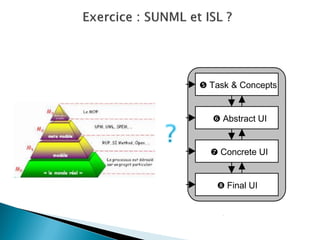

 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
http://www.servface.eu/

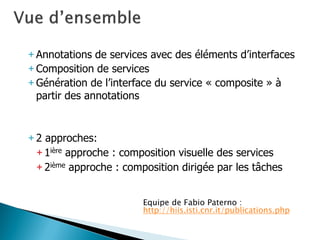

+Annotations de services avec des éléments d’interfaces
+Composition de services
+Génération de l’interface du service « composite » à partir des annotations
+2 approches:
+1ière approche : composition visuelle des services
+2ième approche : composition dirigée par les tâches
Equipe de Fabio Paterno : http://hiis.isti.cnr.it/publications.php

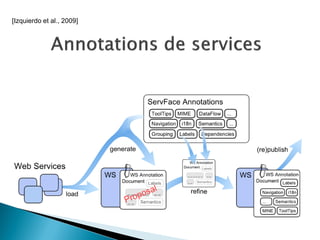

[Izquierdo et al., 2009]
[Nestler et al., 2009]
[Feldmann et al., 2009]
End-User Programming

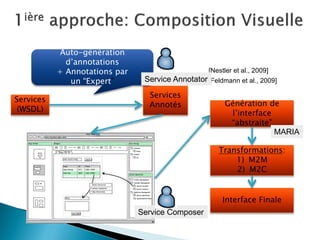

[Nestler et al., 2009]
[Feldmann et al., 2009]
Services (WSDL)
Services Annotés
Auto-génération d’annotations + Annotations par un “Expert”
Génération de l’interface “abstraite”
Transformations:
1)M2M
2)M2C
Interface Finale
Service Annotator
Service Composer
MARIA
[Feldmann et al., 2009]
[Janeiro, 2009]
8/15

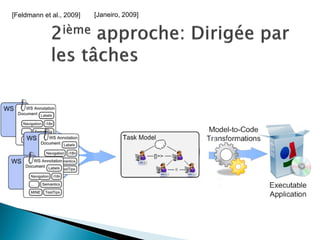

[Feldmann et al., 2009]
[Janeiro, 2009]
Transformations:
1)M2M
2)M2C
Interface Finale
Services
Génération d’annotations (IHM + tâches)
+ A partir des opérations du service + Une opération = une “tâche annotée” + Une “tâche annotée” = une tâche système
Génération des tâches intéractives
+ Chaque tâche d’interaction = une fenêtre (par défaut)
+ Intervention du développeur : enlever les doublons
Génération de l’interface “abstraite”
MARIA
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform

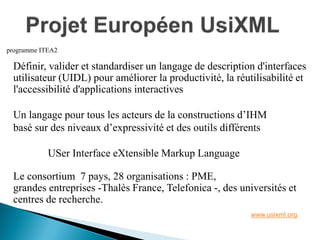

Définir, valider et standardiser un langage de description d'interfaces
utilisateur (UIDL) pour améliorer la productivité, la réutilisabilité et
l'accessibilité d'applications interactives
Un langage pour tous les acteurs de la constructions d’IHM
basé sur des niveaux d’expressivité et des outils différents
USer Interface eXtensible Markup Language
Le consortium 7 pays, 28 organisations : PME,
grandes entreprises -Thalès France, Telefonica -, des universités et
centres de recherche.
www.usixml.org
programme ITEA2

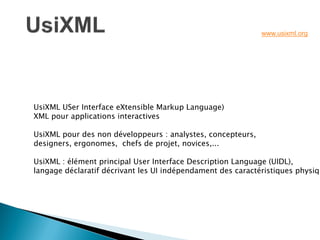

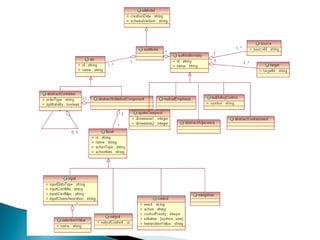

UsiXML USer Interface eXtensible Markup Language) XML pour applications interactives UsiXML pour des non développeurs : analystes, concepteurs, designers, ergonomes, chefs de projet, novices,... UsiXML : élément principal User Interface Description Language (UIDL), langage déclaratif décrivant les UI indépendament des caractéristiques physiques.
www.usixml.org

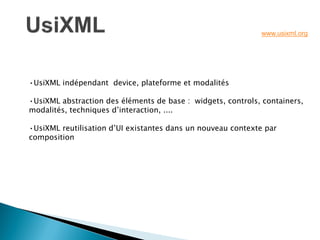

•UsiXML indépendant device, plateforme et modalités
•UsiXML abstraction des éléments de base : widgets, controls, containers, modalités, techniques d’interaction, ....
•UsiXML reutilisation d’UI existantes dans un nouveau contexte par composition
www.usixml.org

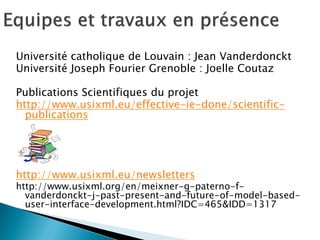

Université catholique de Louvain : Jean Vanderdonckt
Université Joseph Fourier Grenoble : Joelle Coutaz
Publications Scientifiques du projet
http://www.usixml.eu/effective-ie-done/scientific- publications
http://www.usixml.eu/newsletters
http://www.usixml.org/en/meixner-g-paterno-f- vanderdonckt-j-past-present-and-future-of-model-based- user-interface-development.html?IDC=465&IDD=1317

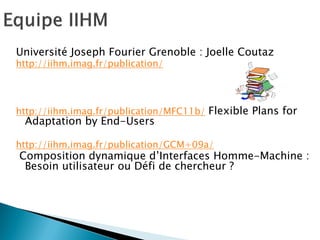

Université Joseph Fourier Grenoble : Joelle Coutaz
http://iihm.imag.fr/publication/
http://iihm.imag.fr/publication/MFC11b/ Flexible Plans for Adaptation by End-Users
http://iihm.imag.fr/publication/GCM+09a/
Composition dynamique d’Interfaces Homme-Machine : Besoin utilisateur ou Défi de chercheur ?

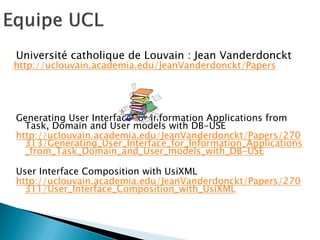

Université catholique de Louvain : Jean Vanderdonckt
http://uclouvain.academia.edu/JeanVanderdonckt/Papers
Generating User Interface for Information Applications from Task, Domain and User models with DB-USE
http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270313/Generating_User_Interface_for_Information_Applications_from_Task_Domain_and_User_models_with_DB-USE
User Interface Composition with UsiXML
http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270311/User_Interface_Composition_with_UsiXML
Sophie Lepreux
15 novembre 2013

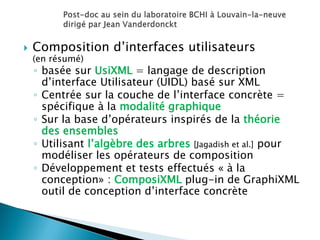

Composition d’interfaces utilisateurs (en résumé)
◦basée sur UsiXML = langage de description d’interface Utilisateur (UIDL) basé sur XML
◦Centrée sur la couche de l’interface concrète = spécifique à la modalité graphique
◦Sur la base d’opérateurs inspirés de la théorie des ensembles
◦Utilisant l’algèbre des arbres [Jagadish et al.] pour modéliser les opérateurs de composition
◦Développement et tests effectués « à la conception» : ComposiXML plug-in de GraphiXML outil de conception d’interface concrète

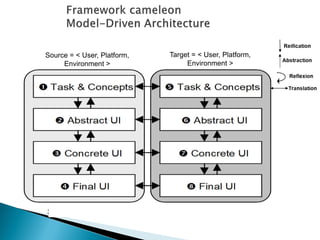

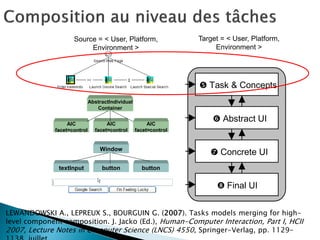

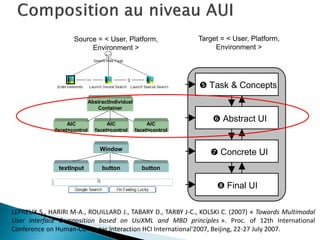

Source = < User, Platform, Environment >
Target = < User, Platform, Environment >
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >

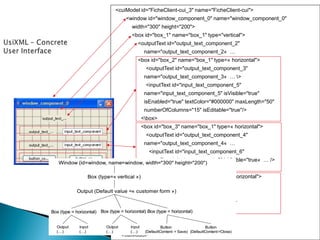

<cuiModel id="FicheClient-cui_3" name="FicheClient-cui">
<window id="window_component_0" name="window_component_0"
width="300" height="200">
<box id="box_1" name="box_1" type="vertical">
<outputText id="output_text_component_2"
name="output_text_component_2« …
<box id="box_2" name="box_1" type=« horizontal">
<outputText id="output_text_component_3"
name="output_text_component_3« … >
<inputText id="input_text_component_5"
name="input_text_component_5" isVisible="true"
isEnabled="true" textColor="#000000" maxLength="50"
numberOfColumns="15" isEditable="true"/>
<box>
<box id="box_3" name="box_1" type=« horizontal">
<outputText id="output_text_component_4"
name="output_text_component_4« …
<inputText id="input_text_component_6"
name="input_text_component_6" isVisible="true« … />
<box>
<box id="box_4" name="box_1" type=« horizontal">
<button id="button_component_7"
name="button_component_7"/>
<button id="button_component_8" …/>
<box>
</box>
</window>
</cuiModel> Window(id=window, name=window, width="300" height="200") Box (type=«vertical») Button(DefaultContent= Save) Button(DefaultContent=Close) Output (Defaultvalue =«customerform») Box (type = horizontal)Box (type = horizontal) Output(…) Input(…) Box (type = horizontal) Output(…) Input(…)
-
-

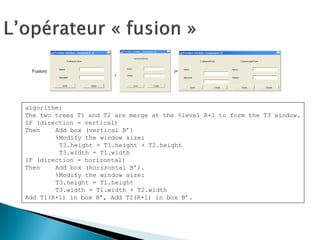

Fusion(
,
)=
algorithm:
The two trees T1 and T2 are merge at the %level R+1 to form the T3 window.
IF (direction = vertical)
Then Add box (vertical B’)
%Modify the window size:
T3.height = T1.height + T2.height
T3.width = T1.width
IF (direction = horizontal)
Then Add box (horizontal B’).
%Modify the window size:
T3.height = T1.height
T3.width = T1.width + T2.width
Add T1(R+1) in box B’, Add T2(R+1) in box B’.

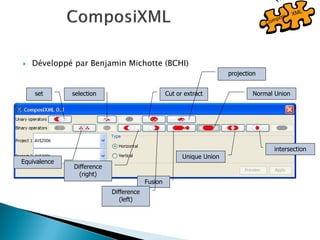

Développé par Benjamin Michotte (BCHI)

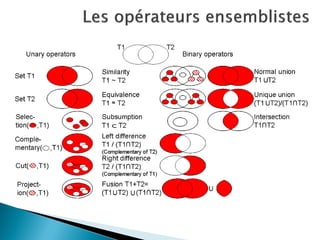

intersection
Unique Union
Normal Union
Fusion

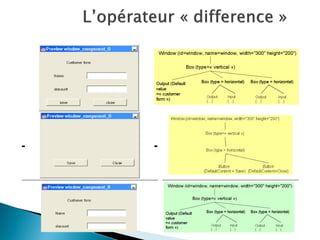

Difference (right)
Difference (left)
Equivalence
set
selection
Cut or extract
projection
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >
LEPREUX S., HARIRI M-A., ROUILLARD J., TABARY D., TARBY J-C., KOLSKI C. (2007) « Towards Multimodal
User Interface Composition based on UsiXML and MBD principles ». Proc. of 12th International
Conference on Human-Computer Interaction HCI International'2007, Beijing, 22-27 July 2007.
Order a pizza
AUI01: Choose a pizza
Choose
size
Choose
toppings
Choose
vegetable
Choose
meat
AUI02: Give delivering
address
Give
name
Give
phone
Give
address
Choose
quantity
AUI Model
AbstractContainer AUI0
AbstractContainer AUI03 AbstractContainer R2 AUI02
AIC AIC AIC AIC AIC AIC AIC
AIC = AbstractIndividualComponent
The AUI model has been realized with IdealXML
(www.usixml.org)
<auimodel>
<abstractContainer id="idaio00" name="Order a pizza">
<abstractContainer id="idaio01" name="idaio01">
<abstractIndividualComponent id="idaio02"
name="Choose quantity">
</abstractIndividualComponent>
<abstractIndividualComponent id="idaio03"
name="Choose size">
</abstractIndividualComponent>
…
<abstractIndividualComponent id="idaio06"
name="[Choose meat]">
</abstractIndividualComponent>
</abstractContainer>
<abstractContainer id="idaio07" name="idaio07">
<abstractIndividualComponent id="idaio08"
name="Give name">
</abstractIndividualComponent>
…
</abstractContainer>
</abstractContainer>
</auimodel>
Equivalence in tree
representation

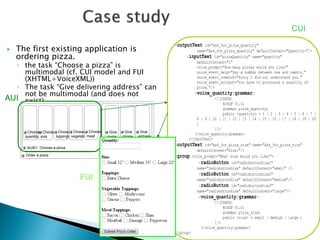

 The first existing application is
ordering pizza.
◦ the task “Choose a pizza” is
multimodal (cf. CUI model and FUI
(XHTML+VoiceXML))
◦ The task “Give delivering address” can
not be multimodal (and does not
exist).
<outputText id="Ask_for_pizza_quantity"
name="Ask_for_pizza_quantity" defaultContent="Quantity:"/>
<inputText id="pizzaQuantity" name="quantity"
defaultContent="1"
voice_prompt="How many pizzas would you like?"
voice_event_help="Say a number between one and twenty."
voice_event_nomatch="Sorry I did not understand you."
voice_event_noinput="You have to pronounce a quantity of
pizza."/>
<voice_quantity:grammar>
<![CDATA[
#JSGF V1.0;
grammar pizza_quantity;
public <quantity> = 1 | 2 | 3 | 4 | 5 | 6 | 7 |
8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20
;
]]>
</voice_quantity:grammar>
</inputText>
<outputText id="Ask_for_pizza_size" name="Ask_for_pizza_size"
defaultContent="Size:"/>
<group voice_prompt="What size would you like?">
<radioButton id="radiobuttonSize1"
name="radiobuttonSize" defaultContent="small" />
<radioButton id="radiobuttonSize2"
name="radiobuttonSize" defaultContent="medium"/>
<radioButton id="radiobuttonSize3"
name="radiobuttonSize" defaultContent="large"/>
<voice_quantity:grammar>
<![CDATA[
#JSGF V1.0;
grammar pizza_size;
public <size> = small | medium | large ;
]]>
</voice_quantity:grammar>
</group>
Order a pizza
AUI01: Choose a pizza
Choose
size
Choose
toppings
Choose
vegetable
Choose
meat
AUI02: Give delivering
address
Give
name
Give
phone
Give
address
Choose
quantity
CUI
AUI
FUI

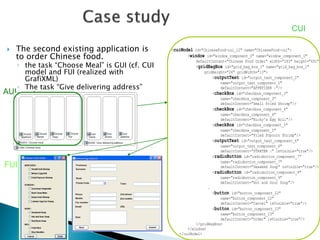

 The second existing application is
to order Chinese food.
◦ the task “Choose Meal” is GUI (cf. CUI
model and FUI (realized with
GrafiXML)
◦ The task “Give delivering address”
exists.
CUI
AUI
FUI
<cuiModel id="ChineseFood-cui_12" name="ChineseFood-cui">
<window id="window_component_0" name="window_component_0"
defaultContent="Chinese Food Order" width="263" height="491">
<gridBagBox id="grid_bag_box_1" name="grid_bag_box_1"
gridHeight="24" gridWidth="13">
<outputText id="output_text_component_2"
name="output_text_component_2"
defaultContent="APPETIZER :"/>
<checkBox id="checkbox_component_3"
name="checkbox_component_3"
defaultContent="Small Fried Shrimp"/>
<checkBox id="checkbox_component_4"
name="checkbox_component_4"
defaultContent="Nicky's Egg Roll"/>
<checkBox id="checkbox_component_5"
name="checkbox_component_5"
defaultContent="Fried Popcorn Shrimp"/>
<outputText id="output_text_component_6"
name="output_text_component_6"
defaultContent="STARTER :" isVisible="true"/>
<radioButton id="radiobutton_component_7"
name="radiobutton_component_7"
defaultContent="Seaweed Soup" isVisible="true"/>
<radioButton id="radiobutton_component_9"
name="radiobutton_component_9"
defaultContent="Hot and Sour Soup"/>
…
<button id="button_component_22"
name="button_component_22"
defaultContent="Cancel" isVisible="true"/>
<button id="button_component_23"
name="button_component_23"
defaultContent="Order" isVisible="true"/>
</gridBagBox>
</window>
</cuiModel>

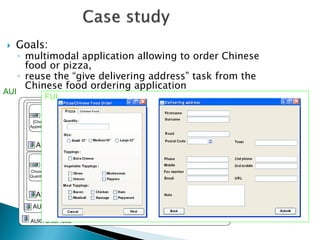

Goals:
◦multimodal application allowing to order Chinese food or pizza,
◦reuse the “give delivering address” task from the Chinese food ordering application
AUI
AUI0: Order food
AUI0’: Choose food
AUI03: Choose meal
AUI02: Give delivering address
AUI01: Choose a pizza
Give
name
Give
phone
Give
address
[Choose
Appetizer]
[Choose
Starter]
choose
soup
Choose
rice
Choose
Quantity
Choose
Size
Choose
toppings
[Choose
Vegetable]
[Choose
Meat]
FUI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >
LEWANDOWSKI A., LEPREUX S., BOURGUIN G. (2007). Tasks models merging for high-level
component composition. J. Jacko (Ed.), Human-Computer Interaction, Part I, HCII
2007, Lecture Notes in Computer Science (LNCS) 4550, Springer-Verlag, pp. 1129-
1138, juillet

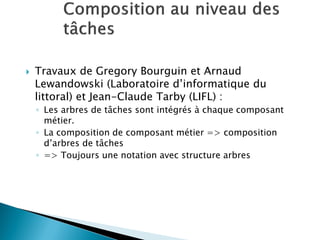

Travaux de Gregory Bourguin et Arnaud Lewandowski (Laboratoire d’informatique du littoral) et Jean-Claude Tarby (LIFL) :
◦Les arbres de tâches sont intégrés à chaque composant métier.
◦La composition de composant métier => composition d’arbres de tâches
◦=> Toujours une notation avec structure arbres

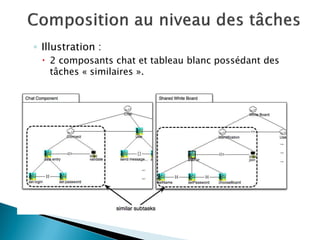

◦Illustration :
2 composants chat et tableau blanc possédant des tâches « similaires ».

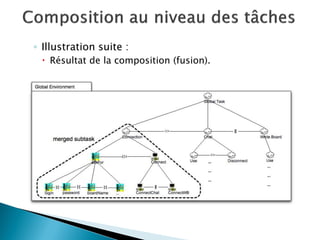

◦Illustration suite :
Résultat de la composition (fusion).
Construction d’applications adaptables par composition

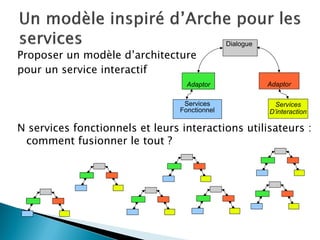

Proposer un modèle d’architecture
pour un service interactif
N services fonctionnels et leurs interactions utilisateurs : comment fusionner le tout ?
Services
Fonctionnel
Services
D’interaction
Adaptor
Adaptor
Dialogue

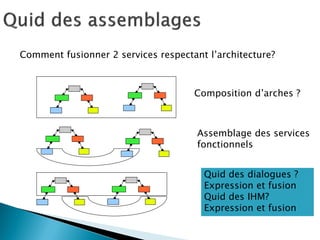

Comment fusionner 2 services respectant l’architecture?
Composition d’arches ?
Assemblage des services
fonctionnels
Quid des dialogues ?
Expression et fusion
Quid des IHM?
Expression et fusion

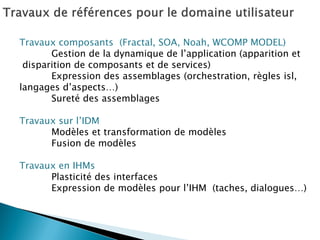

Travaux composants (Fractal, SOA, Noah, WCOMP MODEL)
Gestion de la dynamique de l’application (apparition et
disparition de composants et de services)
Expression des assemblages (orchestration, règles isl,
langages d’aspects…)
Sureté des assemblages
Travaux sur l’IDM
Modèles et transformation de modèles
Fusion de modèles
Travaux en IHMs
Plasticité des interfaces
Expression de modèles pour l’IHM (taches, dialogues…)

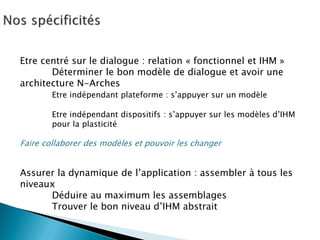

Etre centré sur le dialogue : relation « fonctionnel et IHM »
Déterminer le bon modèle de dialogue et avoir une architecture N-Arches
Etre indépendant plateforme : s’appuyer sur un modèle
Etre indépendant dispositifs : s’appuyer sur les modèles d’IHM
pour la plasticité
Faire collaborer des modèles et pouvoir les changer
Assurer la dynamique de l’application : assembler à tous les niveaux
Déduire au maximum les assemblages
Trouver le bon niveau d’IHM abstrait

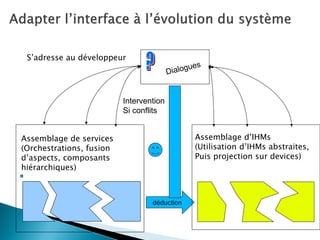

déduction
Assemblage de services
(Orchestrations, fusion
d’aspects, composants
hiérarchiques)
Assemblage d’IHMs
(Utilisation d’IHMs abstraites,
Puis projection sur devices)
Intervention
Si conflits
S’adresse au développeur

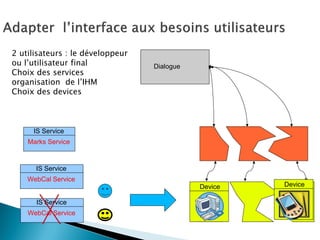

2 utilisateurs : le développeur ou l’utilisateur final
Choix des services organisation de l’IHM
Choix des devices
Dialogue
Device
Device
IS Service
Marks Service
IS Service
WebCal Service
IS Service
WebCal Service

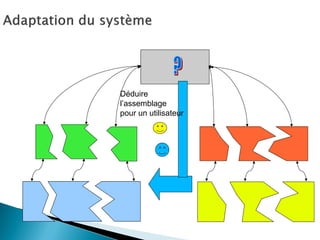

Déduire
l’assemblage
pour un utilisateur

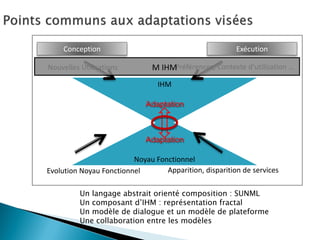

MPI
Conception
Exécution
Noyau Fonctionnel
IHM
Evolution Noyau Fonctionnel
Apparition, disparition de services
Nouvelles Utilisations
Préférences, Contexte d’utilisation …
Adaptation
Adaptation
M IHM
Un langage abstrait orienté composition : SUNML
Un composant d’IHM : représentation fractal
Un modèle de dialogue et un modèle de plateforme
Une collaboration entre les modèles
Equipe Rainbow
http://rainbow.i3s.unice.fr/doku.php?id=public:publications
Un langage de description d’IHM
Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03
Du fonctionnel vers les IHM
When the Functional Composition Drives the User Interfaces Composition: Process and Formalization
Des IHM vers le fonctionnel
https://nyx.unice.fr/publis/brel-pinna-dery-etal:2011.pdf
"ONTOCOMPO: AN ONTOLOGY-BASED INTERACTIVE SYSTEM TO COMPOSE APPLICATIONS
Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03
"When the Functional Composition Drives the User Interfaces Composition: Process and Formalization" in Proceedings of the Proceedings of the 3rd ACM SIGCHI symposium on Engineering interactive computing systems,
ONTOCOMPO: AN ONTOLOGY-BASED INTERACTIVE SYSTEM TO COMPOSE APPLICATIONS
http://iihm.imag.fr/publication/MFC11b/ Flexible Plans for Adaptation by End-Users
http://iihm.imag.fr/publication/GCM+09a/
Composition dynamique d’Interfaces Homme-Machine : Besoin utilisateur ou Défi de chercheur ?
Model Driven Adaptation for Plastic User Interfaces, Proceedings of the 11th IFIP TC 13 International Conference Interact’07
Generating User Interface for Information Applications from Task, Domain and User models with DB-USE
http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270313/Generating_User_Interface_for_Information_Applications_from_Task_Domain_and_User_models_with_DB-USE
http://www.usixml.eu/newsletters
User Interface Composition with UsiXML
http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270311/User_Interface_Composition_with_UsiXML

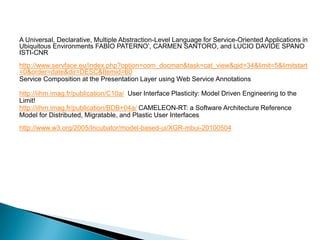

A Universal, Declarative, Multiple Abstraction-Level Language for Service-Oriented Applications in Ubiquitous Environments FABIO PATERNO’, CARMEN SANTORO, and LUCIO DAVIDE SPANO ISTI-CNR
http://www.servface.eu/index.php?option=com_docman&task=cat_view&gid=34&limit=5&limitstart=0&order=date&dir=DESC&Itemid=60
Service Composition at the Presentation Layer using Web Service Annotations
http://iihm.imag.fr/publication/C10a/ User Interface Plasticity: Model Driven Engineering to the Limit!
http://iihm.imag.fr/publication/BDB+04a/ CAMELEON-RT: a Software Architecture Reference Model for Distributed, Migratable, and Plastic User Interfaces
http://www.w3.org/2005/Incubator/model-based-ui/XGR-mbui-20100504

Contenu connexe

Tendances

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Anthony Gelibert

Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Atelier IHM Polytech Nice Sophia

IHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: PlasticiteIHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: PlasticiteMarius Butuc

Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014Atelier IHM Polytech Nice Sophia

Intro conception et évaluation des IHM
Intro conception et évaluation des IHMIntro conception et évaluation des IHM
Intro conception et évaluation des IHMAnne-Marie Pinna-Dery

Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3Anne-Marie Pinna-Dery

Ergonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursErgonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursAnne-Marie Pinna-Dery

Cours 2 conception d'une ihm
Cours 2   conception d'une ihm Cours 2   conception d'une ihm
Cours 2 conception d'une ihm ludolmn

Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Use Age


Tendances (20)

Introduction à la plasticité
Introduction à la plasticitéIntroduction à la plasticité
Introduction à la plasticité

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...

Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...

Plasticitérecherche2017
Plasticitérecherche2017Plasticitérecherche2017
Plasticitérecherche2017

IHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: PlasticiteIHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: Plasticite

Intro conception2014
Intro conception2014Intro conception2014
Intro conception2014

Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014

Intro conception2015vf bis
Intro conception2015vf bisIntro conception2015vf bis
Intro conception2015vf bis

Intro conception et évaluation des IHM
Intro conception et évaluation des IHMIntro conception et évaluation des IHM
Intro conception et évaluation des IHM

Intro ihm
Intro ihmIntro ihm
Intro ihm

Introduction à la Conception et Evaluation des IHM
Introduction à la Conception et Evaluation des IHMIntroduction à la Conception et Evaluation des IHM
Introduction à la Conception et Evaluation des IHM

Intro conception2017
Intro conception2017Intro conception2017
Intro conception2017

Android201710 avrilcours3
Android201710 avrilcours3Android201710 avrilcours3
Android201710 avrilcours3

Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3

Présentation ceihma tous
Présentation ceihma tousPrésentation ceihma tous
Présentation ceihma tous

Ergonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursErgonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateurs

Modelisation et maquettage 2015
Modelisation et maquettage 2015Modelisation et maquettage 2015
Modelisation et maquettage 2015

Cours 2 conception d'une ihm
Cours 2   conception d'une ihm Cours 2   conception d'une ihm
Cours 2 conception d'une ihm

Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014

Android introvf
Android introvfAndroid introvf
Android introvf


Similaire à Plasticité2014 part4vf

Outils de construction pour la recherche
Outils de construction pour la rechercheOutils de construction pour la recherche
Outils de construction pour la rechercheJohan Moreau

Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...DotRiver

Soft fluent@md day2011
Soft fluent@md day2011Soft fluent@md day2011
Soft fluent@md day2011MDDAY11

Présentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud SimplicitéPrésentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud SimplicitéSimplicité Software

Une architecture multi-agents pour la découverte et la construction de prof...
Une architecture multi-agents pour la découverte et la construction de prof...Une architecture multi-agents pour la découverte et la construction de prof...
Une architecture multi-agents pour la découverte et la construction de prof...Enis Chouchane

Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !Microsoft

Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !Microsoft

[TNT19] Hands on: Objectif Top Architecte!
[TNT19] Hands on: Objectif Top Architecte![TNT19] Hands on: Objectif Top Architecte!
[TNT19] Hands on: Objectif Top Architecte!Alexandre Touret

Dotriver Openadira 20100128
Dotriver Openadira 20100128Dotriver Openadira 20100128
Dotriver Openadira 20100128Thierry CHABROL

Presentation BMIA
Presentation BMIAPresentation BMIA
Presentation BMIAPMarsaud

Storyboarding for the web : Methodology and Tools
Storyboarding for the web : Methodology and ToolsStoryboarding for the web : Methodology and Tools
Storyboarding for the web : Methodology and ToolsEric DI POL

Production logicielle, outils et pratiques
Production logicielle, outils et pratiquesProduction logicielle, outils et pratiques
Production logicielle, outils et pratiquesJohan Moreau

Captronic grenoble 01102014 version presentee
Captronic grenoble 01102014 version presenteeCaptronic grenoble 01102014 version presentee
Captronic grenoble 01102014 version presenteePatrick MOREAU


Similaire à Plasticité2014 part4vf (20)

Outils de construction pour la recherche
Outils de construction pour la rechercheOutils de construction pour la recherche
Outils de construction pour la recherche

PFE PPT2
PFE PPT2PFE PPT2
PFE PPT2

Interactivite@ledna
Interactivite@lednaInteractivite@ledna
Interactivite@ledna

Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...
Virtualisation du Poste de Travail - Desktop as a Service - 16h - Atelier VDI...

Soft fluent@md day2011
Soft fluent@md day2011Soft fluent@md day2011
Soft fluent@md day2011

Présentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud SimplicitéPrésentation de la plateforme Cloud Simplicité
Présentation de la plateforme Cloud Simplicité

Une architecture multi-agents pour la découverte et la construction de prof...
Une architecture multi-agents pour la découverte et la construction de prof...Une architecture multi-agents pour la découverte et la construction de prof...
Une architecture multi-agents pour la découverte et la construction de prof...

Intro conception2014
Intro conception2014Intro conception2014
Intro conception2014

Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !

Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !Améliorer votre productivité XAML en entreprise !
Améliorer votre productivité XAML en entreprise !

[TNT19] Hands on: Objectif Top Architecte!
[TNT19] Hands on: Objectif Top Architecte![TNT19] Hands on: Objectif Top Architecte!
[TNT19] Hands on: Objectif Top Architecte!

I fog sim
I fog simI fog sim
I fog sim

Dotriver Openadira 20100128
Dotriver Openadira 20100128Dotriver Openadira 20100128
Dotriver Openadira 20100128

output
outputoutput
output

Presentation BMIA
Presentation BMIAPresentation BMIA
Presentation BMIA

Gl intro
Gl introGl intro
Gl intro

test
testtest
test

Storyboarding for the web : Methodology and Tools
Storyboarding for the web : Methodology and ToolsStoryboarding for the web : Methodology and Tools
Storyboarding for the web : Methodology and Tools

Production logicielle, outils et pratiques
Production logicielle, outils et pratiquesProduction logicielle, outils et pratiques
Production logicielle, outils et pratiques

Captronic grenoble 01102014 version presentee
Captronic grenoble 01102014 version presenteeCaptronic grenoble 01102014 version presentee
Captronic grenoble 01102014 version presentee


Dernier

Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLSCours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLSdocteurgyneco1

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfOssamaLachheb

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"ArchivesdeLyon

Bonnes pratiques biomédicales en établissement de soins : Guide
Bonnes pratiques biomédicales en établissement de soins  : GuideBonnes pratiques biomédicales en établissement de soins  : Guide
Bonnes pratiques biomédicales en établissement de soins : Guidebemorad

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsTechnologia Formation

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbainesSocratis Vasiopoulos

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseTxaruka

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptxTxaruka

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfDafWafia

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024frizzole

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Pedago Lu


Dernier (12)

Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLSCours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS
Cours-Sur-l'-IP-Multiprotocol-Label-SwitchingMPLS

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"

Bonnes pratiques biomédicales en établissement de soins : Guide
Bonnes pratiques biomédicales en établissement de soins  : GuideBonnes pratiques biomédicales en établissement de soins  : Guide
Bonnes pratiques biomédicales en établissement de soins : Guide

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctions

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptx

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdf

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...


Plasticité2014 part4vf

  • 1.
  • 3. Equipe IIHM Laboratoire IMAG à Grenoble ◦Gaelle Calvary & Joelle Coutaz http://iihm.imag.fr/publication/ et http://iihm.imag.fr/demo/ Equipe RAINBOW Laboratoire I3S à Sophia Antipolis ◦Michel Riveill & Philippe Renevier & Audrey Occello & Anne Marie Dery http://rainbow.i3s.unice.fr/doku.php?id=public:publications et http://atelierihm.unice.fr/recherche/travaux-de-li3s/ontocompo-composition-dapplications-multi- modeles-dirigee-par-la-composition-des-interfaces-graphiques/ Laboratoire HIIS à l’université de Pise ◦Fabio Paterno http://hiis.isti.cnr.it/publications.php et http://giove.isti.cnr.it/videos Laboratoire CHI Université catholique de Louvain ◦Jean Vanderdonckt ◦http://uclouvain.academia.edu/JeanVanderdonckt/Papers Equipe IHM au Université de Valencienne ◦Anas Hariri & Sophie Lepreux & Christophe Kolski http://www.univ-valenciennes.fr/LAMIH- intra/site/commun/_gestion/publis/recherche/resultat.php?id_perso=97&langue=lang_fr
  • 4.
  • 5. Cameleon Context Aware Modelling for Enabling and Leveraging Effective interaction (IST R&D 2001-2004) http://giove.isti.cnr.it/projects/cameleon.html
  • 6. http://giove.isti.cnr.it/projects/cameleon.html I.S.T.I (Pisa, Italy) Université Catholique de Louvain (Louvain, Belgium) Université Joseph Fourier (Grenoble, France) http://giove.isti.cnr.it/projects/cameleon/external_publications.html http://iihm.imag.fr/publication/C10a/ User Interface Plasticity: Model Driven Engineering to the Limit! http://iihm.imag.fr/publication/BDB+04a/ CAMELEON-RT: a Software Architecture Reference Model for Distributed, Migratable, and Plastic User Interfaces
  • 7. Phase de “conception” Config 1 Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite Modèle Tâches et Concepts Modèles archétypes Config 2 Concepts Tâches User Plate-forme Environment Evolution Transition IHM concrète IHM finale IHM abstraite Concepts Tâches User Plate-forme Environment Evolution Transition Domaine Concepts Tâches Contexte User Plate-forme Environment Adaptation Evolution Transition Modèles ontologiques ARTStudio D. Thevenin Réification, Factorisation, Traduction, Abstraction / Reconception, Crossing, Intervention Humaine Spécifier 1 fois -> N Interfaces  approche par modèles
  • 8. Tâches & Concepts IHM abstraite IHM concrète IHM finale Config 1 Différents niveaux d’abstraction
  • 9.  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform
  • 10.
  • 11. Composition de composants et de leurs IHMs 2003
  • 12. Equipe Rainbow http://atelierihm.polytech.unice.fr/bibliographie/ Anne-Marie Pinna-Dery and Jérémy Fierstone. Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03, volume LNCS 2795, pages 456–460, Udine, Italy, September 2003. L. Chittaro (Ed.), Springer Verlag.
  • 13. Applications évolutives et adaptables ◦accessibles via un PDA, un portable ou une station ◦variabilité des fonctionnalités selon le contexte d'utilisation (mode dégradé, connecté ou déconnecté, dépendance des ressources…) Applications construites à base de composants (composants métiers, composants d’IHM, composants services…)  S’appuyer sur les infrastructures systèmes (RMI, EJB, …)  Fournir une plate-forme à composants Exemples : ◦Agenda collaboratif ◦Gestion commerciale (facturations, commandes, client, fournisseur)
  • 14. Composition de composants "Fusion de menus correspondants aux composants (1)
  • 15. Composition de composants "Fusion de menus correspondants aux composants (2)
  • 16. La communication entre composants IHM et métier est exprimée par des interactions Un langage abstrait de description structurelle des IHMs : SUNML dans la lignée de XForms, RIML,... (inspiré de UIML) Composition de composants métiers par interactions Règles de composition adaptées aux IHMs Fusion de règles vérifiant la cohérence de la composition Atelier de composition : Amusing Réutiliser des composants métiers Composer les IHMs des composants métiers Un modèle de composant + ISL + SUNML Un modèle de composants qui découple composant métier et composants d ’IHM. Spécification d ’ IHM indépendantes du support
  • 17. JFrame1 JPanel1 JLabel1 JField1 ... IHM concrète (Exécution) Projection FicheClient MainDialog LabelFieldNom FieldNom ... IHM abstraite (Exécution) HMI Dialog Field Field JFrame JPanel JTextField JLabel <sunml> <interface id="FicheClient"> <structure> <dialog id="MainDialog" sequence="true"> ... <field id="LabelFieldNom" mode="read"> <element type="String">Nom :</element> </field> <field id="FieldNom" mode="read-write"> <element type="String">Toto</element> </field> ... </dialog> </structure> </interface> </sunml> Fichier SUNML (Spécification) Réification durand Composant métier (Exécution) ? ? ?
  • 18. <sunml> <interface id="ListeClients"> <structure> <dialog id="MainDialog" sequence="true"> <list id="ListeClients" reference="FicheClient" select="Field[FieldNom]"/> </list> </structure> </interface> </sunml> Fichier SUNML (spécification) Exemple en Swing Composition Représentant – Client (1-n) : Liste de clients
  • 19. Séparation du composant d’IHM du composant métier Expression des communications possibles entre ces composants avec ISL Adaptation des composants suivant le contexte d’exécution durand FicheClient IHM concrète IHM abstraite Composant métier JFrame1 Légende Instance interaction Controleur
  • 20.  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform
  • 22. +Annotations de services avec des éléments d’interfaces +Composition de services +Génération de l’interface du service « composite » à partir des annotations +2 approches: +1ière approche : composition visuelle des services +2ième approche : composition dirigée par les tâches Equipe de Fabio Paterno : http://hiis.isti.cnr.it/publications.php
  • 24. [Nestler et al., 2009] [Feldmann et al., 2009] End-User Programming
  • 25. [Nestler et al., 2009] [Feldmann et al., 2009] Services (WSDL) Services Annotés Auto-génération d’annotations + Annotations par un “Expert” Génération de l’interface “abstraite” Transformations: 1)M2M 2)M2C Interface Finale Service Annotator Service Composer MARIA
  • 26. [Feldmann et al., 2009] [Janeiro, 2009]
  • 27. 8/15 [Feldmann et al., 2009] [Janeiro, 2009] Transformations: 1)M2M 2)M2C Interface Finale Services Génération d’annotations (IHM + tâches) + A partir des opérations du service + Une opération = une “tâche annotée” + Une “tâche annotée” = une tâche système Génération des tâches intéractives + Chaque tâche d’interaction = une fenêtre (par défaut) + Intervention du développeur : enlever les doublons Génération de l’interface “abstraite” MARIA
  • 28.  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform
  • 29. Définir, valider et standardiser un langage de description d'interfaces utilisateur (UIDL) pour améliorer la productivité, la réutilisabilité et l'accessibilité d'applications interactives Un langage pour tous les acteurs de la constructions d’IHM basé sur des niveaux d’expressivité et des outils différents USer Interface eXtensible Markup Language Le consortium 7 pays, 28 organisations : PME, grandes entreprises -Thalès France, Telefonica -, des universités et centres de recherche. www.usixml.org programme ITEA2
  • 30. UsiXML USer Interface eXtensible Markup Language) XML pour applications interactives UsiXML pour des non développeurs : analystes, concepteurs, designers, ergonomes, chefs de projet, novices,... UsiXML : élément principal User Interface Description Language (UIDL), langage déclaratif décrivant les UI indépendament des caractéristiques physiques. www.usixml.org
  • 31. •UsiXML indépendant device, plateforme et modalités •UsiXML abstraction des éléments de base : widgets, controls, containers, modalités, techniques d’interaction, .... •UsiXML reutilisation d’UI existantes dans un nouveau contexte par composition www.usixml.org
  • 32.
  • 33. Université catholique de Louvain : Jean Vanderdonckt Université Joseph Fourier Grenoble : Joelle Coutaz Publications Scientifiques du projet http://www.usixml.eu/effective-ie-done/scientific- publications http://www.usixml.eu/newsletters http://www.usixml.org/en/meixner-g-paterno-f- vanderdonckt-j-past-present-and-future-of-model-based- user-interface-development.html?IDC=465&IDD=1317
  • 34. Université Joseph Fourier Grenoble : Joelle Coutaz http://iihm.imag.fr/publication/ http://iihm.imag.fr/publication/MFC11b/ Flexible Plans for Adaptation by End-Users http://iihm.imag.fr/publication/GCM+09a/ Composition dynamique d’Interfaces Homme-Machine : Besoin utilisateur ou Défi de chercheur ?
  • 35. Université catholique de Louvain : Jean Vanderdonckt http://uclouvain.academia.edu/JeanVanderdonckt/Papers Generating User Interface for Information Applications from Task, Domain and User models with DB-USE http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270313/Generating_User_Interface_for_Information_Applications_from_Task_Domain_and_User_models_with_DB-USE User Interface Composition with UsiXML http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270311/User_Interface_Composition_with_UsiXML
  • 36. Sophie Lepreux 15 novembre 2013
  • 37. Composition d’interfaces utilisateurs (en résumé) ◦basée sur UsiXML = langage de description d’interface Utilisateur (UIDL) basé sur XML ◦Centrée sur la couche de l’interface concrète = spécifique à la modalité graphique ◦Sur la base d’opérateurs inspirés de la théorie des ensembles ◦Utilisant l’algèbre des arbres [Jagadish et al.] pour modéliser les opérateurs de composition ◦Développement et tests effectués « à la conception» : ComposiXML plug-in de GraphiXML outil de conception d’interface concrète
  • 38. Source = < User, Platform, Environment > Target = < User, Platform, Environment >
  • 39.  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container Source = < User, Platform, Environment > Target = < User, Platform, Environment >
  • 40. <cuiModel id="FicheClient-cui_3" name="FicheClient-cui"> <window id="window_component_0" name="window_component_0" width="300" height="200"> <box id="box_1" name="box_1" type="vertical"> <outputText id="output_text_component_2" name="output_text_component_2« … <box id="box_2" name="box_1" type=« horizontal"> <outputText id="output_text_component_3" name="output_text_component_3« … > <inputText id="input_text_component_5" name="input_text_component_5" isVisible="true" isEnabled="true" textColor="#000000" maxLength="50" numberOfColumns="15" isEditable="true"/> <box> <box id="box_3" name="box_1" type=« horizontal"> <outputText id="output_text_component_4" name="output_text_component_4« … <inputText id="input_text_component_6" name="input_text_component_6" isVisible="true« … /> <box> <box id="box_4" name="box_1" type=« horizontal"> <button id="button_component_7" name="button_component_7"/> <button id="button_component_8" …/> <box> </box> </window> </cuiModel> Window(id=window, name=window, width="300" height="200") Box (type=«vertical») Button(DefaultContent= Save) Button(DefaultContent=Close) Output (Defaultvalue =«customerform») Box (type = horizontal)Box (type = horizontal) Output(…) Input(…) Box (type = horizontal) Output(…) Input(…)
  • 41.
  • 42.
  • 43. - -
  • 44. Fusion( , )= algorithm: The two trees T1 and T2 are merge at the %level R+1 to form the T3 window. IF (direction = vertical) Then Add box (vertical B’) %Modify the window size: T3.height = T1.height + T2.height T3.width = T1.width IF (direction = horizontal) Then Add box (horizontal B’). %Modify the window size: T3.height = T1.height T3.width = T1.width + T2.width Add T1(R+1) in box B’, Add T2(R+1) in box B’.
  • 45. Développé par Benjamin Michotte (BCHI) intersection Unique Union Normal Union Fusion Difference (right) Difference (left) Equivalence set selection Cut or extract projection
  • 46.  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container Source = < User, Platform, Environment > Target = < User, Platform, Environment > LEPREUX S., HARIRI M-A., ROUILLARD J., TABARY D., TARBY J-C., KOLSKI C. (2007) « Towards Multimodal User Interface Composition based on UsiXML and MBD principles ». Proc. of 12th International Conference on Human-Computer Interaction HCI International'2007, Beijing, 22-27 July 2007.
  • 47. Order a pizza AUI01: Choose a pizza Choose size Choose toppings Choose vegetable Choose meat AUI02: Give delivering address Give name Give phone Give address Choose quantity AUI Model AbstractContainer AUI0 AbstractContainer AUI03 AbstractContainer R2 AUI02 AIC AIC AIC AIC AIC AIC AIC AIC = AbstractIndividualComponent The AUI model has been realized with IdealXML (www.usixml.org) <auimodel> <abstractContainer id="idaio00" name="Order a pizza"> <abstractContainer id="idaio01" name="idaio01"> <abstractIndividualComponent id="idaio02" name="Choose quantity"> </abstractIndividualComponent> <abstractIndividualComponent id="idaio03" name="Choose size"> </abstractIndividualComponent> … <abstractIndividualComponent id="idaio06" name="[Choose meat]"> </abstractIndividualComponent> </abstractContainer> <abstractContainer id="idaio07" name="idaio07"> <abstractIndividualComponent id="idaio08" name="Give name"> </abstractIndividualComponent> … </abstractContainer> </abstractContainer> </auimodel> Equivalence in tree representation
  • 48.  The first existing application is ordering pizza. ◦ the task “Choose a pizza” is multimodal (cf. CUI model and FUI (XHTML+VoiceXML)) ◦ The task “Give delivering address” can not be multimodal (and does not exist). <outputText id="Ask_for_pizza_quantity" name="Ask_for_pizza_quantity" defaultContent="Quantity:"/> <inputText id="pizzaQuantity" name="quantity" defaultContent="1" voice_prompt="How many pizzas would you like?" voice_event_help="Say a number between one and twenty." voice_event_nomatch="Sorry I did not understand you." voice_event_noinput="You have to pronounce a quantity of pizza."/> <voice_quantity:grammar> <![CDATA[ #JSGF V1.0; grammar pizza_quantity; public <quantity> = 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 ; ]]> </voice_quantity:grammar> </inputText> <outputText id="Ask_for_pizza_size" name="Ask_for_pizza_size" defaultContent="Size:"/> <group voice_prompt="What size would you like?"> <radioButton id="radiobuttonSize1" name="radiobuttonSize" defaultContent="small" /> <radioButton id="radiobuttonSize2" name="radiobuttonSize" defaultContent="medium"/> <radioButton id="radiobuttonSize3" name="radiobuttonSize" defaultContent="large"/> <voice_quantity:grammar> <![CDATA[ #JSGF V1.0; grammar pizza_size; public <size> = small | medium | large ; ]]> </voice_quantity:grammar> </group> Order a pizza AUI01: Choose a pizza Choose size Choose toppings Choose vegetable Choose meat AUI02: Give delivering address Give name Give phone Give address Choose quantity CUI AUI FUI
  • 49.  The second existing application is to order Chinese food. ◦ the task “Choose Meal” is GUI (cf. CUI model and FUI (realized with GrafiXML) ◦ The task “Give delivering address” exists. CUI AUI FUI <cuiModel id="ChineseFood-cui_12" name="ChineseFood-cui"> <window id="window_component_0" name="window_component_0" defaultContent="Chinese Food Order" width="263" height="491"> <gridBagBox id="grid_bag_box_1" name="grid_bag_box_1" gridHeight="24" gridWidth="13"> <outputText id="output_text_component_2" name="output_text_component_2" defaultContent="APPETIZER :"/> <checkBox id="checkbox_component_3" name="checkbox_component_3" defaultContent="Small Fried Shrimp"/> <checkBox id="checkbox_component_4" name="checkbox_component_4" defaultContent="Nicky's Egg Roll"/> <checkBox id="checkbox_component_5" name="checkbox_component_5" defaultContent="Fried Popcorn Shrimp"/> <outputText id="output_text_component_6" name="output_text_component_6" defaultContent="STARTER :" isVisible="true"/> <radioButton id="radiobutton_component_7" name="radiobutton_component_7" defaultContent="Seaweed Soup" isVisible="true"/> <radioButton id="radiobutton_component_9" name="radiobutton_component_9" defaultContent="Hot and Sour Soup"/> … <button id="button_component_22" name="button_component_22" defaultContent="Cancel" isVisible="true"/> <button id="button_component_23" name="button_component_23" defaultContent="Order" isVisible="true"/> </gridBagBox> </window> </cuiModel>
  • 50. Goals: ◦multimodal application allowing to order Chinese food or pizza, ◦reuse the “give delivering address” task from the Chinese food ordering application AUI AUI0: Order food AUI0’: Choose food AUI03: Choose meal AUI02: Give delivering address AUI01: Choose a pizza Give name Give phone Give address [Choose Appetizer] [Choose Starter] choose soup Choose rice Choose Quantity Choose Size Choose toppings [Choose Vegetable] [Choose Meat] FUI
  • 51.  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container Source = < User, Platform, Environment > Target = < User, Platform, Environment > LEWANDOWSKI A., LEPREUX S., BOURGUIN G. (2007). Tasks models merging for high-level component composition. J. Jacko (Ed.), Human-Computer Interaction, Part I, HCII 2007, Lecture Notes in Computer Science (LNCS) 4550, Springer-Verlag, pp. 1129- 1138, juillet
  • 52. Travaux de Gregory Bourguin et Arnaud Lewandowski (Laboratoire d’informatique du littoral) et Jean-Claude Tarby (LIFL) : ◦Les arbres de tâches sont intégrés à chaque composant métier. ◦La composition de composant métier => composition d’arbres de tâches ◦=> Toujours une notation avec structure arbres
  • 53. ◦Illustration : 2 composants chat et tableau blanc possédant des tâches « similaires ».
  • 54. ◦Illustration suite : Résultat de la composition (fusion).
  • 56. Proposer un modèle d’architecture pour un service interactif N services fonctionnels et leurs interactions utilisateurs : comment fusionner le tout ? Services Fonctionnel Services D’interaction Adaptor Adaptor Dialogue
  • 57. Comment fusionner 2 services respectant l’architecture? Composition d’arches ? Assemblage des services fonctionnels Quid des dialogues ? Expression et fusion Quid des IHM? Expression et fusion
  • 58. Travaux composants (Fractal, SOA, Noah, WCOMP MODEL) Gestion de la dynamique de l’application (apparition et disparition de composants et de services) Expression des assemblages (orchestration, règles isl, langages d’aspects…) Sureté des assemblages Travaux sur l’IDM Modèles et transformation de modèles Fusion de modèles Travaux en IHMs Plasticité des interfaces Expression de modèles pour l’IHM (taches, dialogues…)
  • 59. Etre centré sur le dialogue : relation « fonctionnel et IHM » Déterminer le bon modèle de dialogue et avoir une architecture N-Arches Etre indépendant plateforme : s’appuyer sur un modèle Etre indépendant dispositifs : s’appuyer sur les modèles d’IHM pour la plasticité Faire collaborer des modèles et pouvoir les changer Assurer la dynamique de l’application : assembler à tous les niveaux Déduire au maximum les assemblages Trouver le bon niveau d’IHM abstrait
  • 60. déduction Assemblage de services (Orchestrations, fusion d’aspects, composants hiérarchiques) Assemblage d’IHMs (Utilisation d’IHMs abstraites, Puis projection sur devices) Intervention Si conflits S’adresse au développeur
  • 61. 2 utilisateurs : le développeur ou l’utilisateur final Choix des services organisation de l’IHM Choix des devices Dialogue Device Device IS Service Marks Service IS Service WebCal Service IS Service WebCal Service
  • 63. MPI Conception Exécution Noyau Fonctionnel IHM Evolution Noyau Fonctionnel Apparition, disparition de services Nouvelles Utilisations Préférences, Contexte d’utilisation … Adaptation Adaptation M IHM Un langage abstrait orienté composition : SUNML Un composant d’IHM : représentation fractal Un modèle de dialogue et un modèle de plateforme Une collaboration entre les modèles
  • 64. Equipe Rainbow http://rainbow.i3s.unice.fr/doku.php?id=public:publications Un langage de description d’IHM Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03 Du fonctionnel vers les IHM When the Functional Composition Drives the User Interfaces Composition: Process and Formalization Des IHM vers le fonctionnel https://nyx.unice.fr/publis/brel-pinna-dery-etal:2011.pdf "ONTOCOMPO: AN ONTOLOGY-BASED INTERACTIVE SYSTEM TO COMPOSE APPLICATIONS
  • 65. Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03 "When the Functional Composition Drives the User Interfaces Composition: Process and Formalization" in Proceedings of the Proceedings of the 3rd ACM SIGCHI symposium on Engineering interactive computing systems, ONTOCOMPO: AN ONTOLOGY-BASED INTERACTIVE SYSTEM TO COMPOSE APPLICATIONS http://iihm.imag.fr/publication/MFC11b/ Flexible Plans for Adaptation by End-Users http://iihm.imag.fr/publication/GCM+09a/ Composition dynamique d’Interfaces Homme-Machine : Besoin utilisateur ou Défi de chercheur ? Model Driven Adaptation for Plastic User Interfaces, Proceedings of the 11th IFIP TC 13 International Conference Interact’07 Generating User Interface for Information Applications from Task, Domain and User models with DB-USE http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270313/Generating_User_Interface_for_Information_Applications_from_Task_Domain_and_User_models_with_DB-USE http://www.usixml.eu/newsletters User Interface Composition with UsiXML http://uclouvain.academia.edu/JeanVanderdonckt/Papers/270311/User_Interface_Composition_with_UsiXML
  • 66. A Universal, Declarative, Multiple Abstraction-Level Language for Service-Oriented Applications in Ubiquitous Environments FABIO PATERNO’, CARMEN SANTORO, and LUCIO DAVIDE SPANO ISTI-CNR http://www.servface.eu/index.php?option=com_docman&task=cat_view&gid=34&limit=5&limitstart=0&order=date&dir=DESC&Itemid=60 Service Composition at the Presentation Layer using Web Service Annotations http://iihm.imag.fr/publication/C10a/ User Interface Plasticity: Model Driven Engineering to the Limit! http://iihm.imag.fr/publication/BDB+04a/ CAMELEON-RT: a Software Architecture Reference Model for Distributed, Migratable, and Plastic User Interfaces http://www.w3.org/2005/Incubator/model-based-ui/XGR-mbui-20100504
