La blobitecture
Plan de travail :
Introduction
I-Approche théorique
Introduction
I-1- Définition de la blobitectureture
I-2- Les origines et sources d’inspiration de la blobitecture,
I-3-Le fondateur du courant,
I-4-Les caractéristiques
conclusion
II-Approche analytique
introduction
 Les exemples :
II-1- Selfridges Departmenr Store Birmingham ; UK
II-2- Aqua Tower – Chicago
II-3- Gratz Musem
Conclusion
Synthéses
La bibliographies
Introduction
A partie du XXe l’architecture démarre sa course folle aux grandes
inventions et aux nombreuses autres expérimentations sous forme
d'architecture contemporaine. L'un d'entre eux est devenu connu sous
le nom de "Blob Architecture" ou "Blobitecture" qui se réfère aux
courbes arrondies et organiques qui façonnent la forme de ce type
d'architecture.
I-Approche théorique
Introduction
En matière de construction l’architecture BLOB est
une tendance importante. Avec des formes fluides elle
joue à la foit avec la nature et avec certaines activités
futuristes. Cette forme d’architecture a été conçue en
1995 par l’architecte Grey Lynn.
I-1-Définition de la blobitecture
 « Blobitecture », également connu sous le nom de «blobisme», est un terme donné à un style
architectural post-moderniste caractérisé par des formes incurvées et arrondies, ou
«architecture blob ». Les bâtiments de Blobitecture semblent avoir une forme organique qui
est douce et fluide, mais qui se rejoignent pour produire un ensemble complexe.
 appeler aussi architecture numérique ou architecture non standard dans un sens plus vaste , elle
est rendu possible par le logiciel de conception assistée par ordinateur ( CAO)
 blob en anglais signifiant « tache » ou « goutte »,est un terme donné à ce courant pour
décrire les formes organiques molles et bombées, comme de grosses amibes.
FIG1: Selfridges Department Store Birmingham, UK
Source: http://images.google.fr/imgres
FIG2:Modilisation du Museé Soumaya
Source: http://images.google.fr/imgres
FIG3:Modilisation d’une structure avec la CAO
Source: http://images.google.fr/imgres
FIG4 : Tower, Doetinchem, The Netherlands
Source: http://images.google.fr/imgres
I-2- Les origines et sources d’inspiration
 Archigram, un groupe d'architectes britanniques des années 1960, a créer la blob architecture. Ils
s'intéressaient à l'architecture gonflable sans angles tout comme aux formes obtenues grâce au
moulage du plastique aux formes adoucies. En 1992
 Mais il fallait attendre jusqu’au 1995, lorsque l'architecte Greg Lynn a commencé à mener une
série de tests grâce à un logiciel qui vous a permis de faire des dessins numériques 3D dans des
formes organiques pour former des espaces courbes donnant la caractéristique la plus importante de
l'architecture blob.
 Bien que le terme ne semble pas en version imprimée qu'en 2002, l'architecture blob avait été
utilisé comme une expression dans les milieux architecturaux depuis le milieu de la décennie
précédente. Il a notamment été le New York Times qui a d'abord amené à une plus grande
attention, dans le cadre de William Safire Sur la colonne de la langue.
I-2- 1 Les exemples de l’origine
La Maison Bulle est un concept architectural datant des années 1960, il utilise principalement le voile de
béton armé sans coffrageEn 1959 il construit une maison en forme d’œuf en voile de béton armé sans
coffrage réalisée directement sur une armature métallique
elle a été conçu en 1968 à l’époque du programme Apollo
FIG5 : model d’une maison de bulle
Source : http://printrest:com
FIG6 : model d’une maison de bulle
Source : http://images.google.fr/imgres
I-2-1-1 Les maisons de bulles:
FIG8 : la maison sans fin.
Source :http://utopies.skynetblogs.be
FIG7 : la maison sans fin.
Source :http://utopies.skynetblogs.be
FIG 9 : plan de la maison sans fin.
Source :http://utopies.skynetblogs.be
Ce projet qui ne fut pas construite, est un autre exemple de blob architecture avant l'usage
des outils logiciels, et quoiqu'elle affichait le principe de symétrie dans les formes
I-2-1-2 La Maison sans fin -Frederick Kiesler
Greg Lynn : Né en 1964, est un architecte,
philosophe et écrivain de science-fiction
américain. Il est connu pour son utilisation
de la conception assisté par ordinateur.
I-3-Le fondateur du courant
Lynn est diplômé avec mention de l'université Miami dans l'Ohio avec une
licence en architecture et une en philosophie, et fit un master d'architecture
à l'université de Princeton. Lynn a énormément écrit sur sa philosophie
conceptuelle, publiant un premier livre en 1999, Animate Form.
FIG2 : Greg Lynn
Source : http://archidaily,com
FIG10 : Greg Lynn
Source : http://archidaily,com
FIG11 blob wall : proposé par Greg Lynn
Source : http://archidaily,com
I-4-Les caractéristiques
• Des formes qui se libèrent des règles traditionnelles et qui s’éloignent de la géométrie en
remettant en cause d’art qui condamne l’esprit.
FIG13:, Millennium Bridge et The Sage, Gateshead
Source: http://images.google.fr/imgres
FIG14: le magasin selfridge Birmingham ,
Source: http://printerst,com
Fig 17: Philological Library of Freie Universität Berlin
Source : http://images.google.fr/imgres
FIG15: Allianz Arena, Munich
Source: http://images.google.fr/imgres
FIG16: Musée des Arts Graz, Graz Autriche
Source: http://images.google.fr/imgres
 Les programmes de CAO et de 3D lui permettent de déformer l’espace en évolution
dynamique et a l’infinie et de générer des formes organiques, fluides, molles, flexible,
tordues, pliées, bombées tout en préservant la forme élémentaire qui doit être pareil et fait
illusion a une goute, bulle ou blob.
FIG18: Modilisation du Museé Soumaya
Source: Cyberographie publiée par Antonio Castelnou
FIG19: Museé Soumaya –Carlo Slim
Source: Cyberographie publiée par Antonio Castelnou
FIG 20: Modilisation du Museé Soumaya
SSource: Cyberographie publiée par Antonio Castelnou
• La nature est sa source d’inspiration ou les œuvres de cette tendance ont l’aspect de la
vie, elles sont dotées de formes végétales ou humaines et des organismes mous ; des
enveloppes inspirées de la forme que prennent le galet usé, le rocher usé, la courbe de la
côte usée en abord de rivière
FIG21: le magasin selfridge Birmingham ,
Source: http://images.google.fr/imgres
FIG23: The Sage Gateshead, Newcastle, UK
Source: http://images.google.fr/imgres
FIG 22: Vanke Pavillon –Milan
Source: http://printerst,com
FIG25: pavillon Burnham
Source: http://images.google.fr/imgres
FIG24: l’hôtel de ville -Londres
Source: http://images.google.fr/imgres
 Elle s'inscrit comme l'héritière de l'architecture organique et poursuit son dialogue entre le bâti et la
nature ou cosmos qui est le fondement antique de l'harmonie et donc de la codification du beau ;
avec ses lignes souvent irrégulières et les courbes sont omniprésentes et marquantes.
• Elle ne serait pas possible ou réalisable
sans l’outil informatique et les
expérimentations faites par le logiciel de
modélisation et de conception
FIG26: blob wall sesigned by greg lynn
Source: http://archidaily,com
FIG27: blob wall sesigned by greg lynn
Source: http://archidaily,com
• C’est la réaction à l’industrialisation
ou elle tend vers la recherche de
beauté et l’esthétique ,
FIG28: Projet de musique d'expérience, Seattle,
Source: skyline-architecture-blog
FIG29: Museé Gugenheim de bilbao – Frank Gerry,
Source: http://images.google.fr/imgres
CONCLUSION
Blobitecture a vu le jour au cours des années 1990 lorsque les méthodes
CAO ont été conçues pour les architectes et les décorateurs d'intérieur.
Bientôt une série d'architectes et de designers de meubles ont commencé à
expérimenter avec ce logiciel "blobby" pour créer des formes nouvelles et
inhabituelles. Malgré son aspect organique, l'architecture blob est
impensable sans ce programme de conception assistée par ordinateur. Les
architectes dérivent les formes en manipulant les algorithmes de la plate-
forme de modélisation informatique.
II-Approche analytique
Introduction :
Au cours de la dernière décennie, nous avons assisté à de
nombreuses réalisations architecturales, qui viennent
s’inscrire au mouvement appelé
« Blobitecure », dont la particularité est la recherche de
formes amorphes et organiques
II-1- Selfridges Department Store
Birmingham, UK
PRESENTATION DU PROJET
SITUATION :
le bâtiment fait partie du mouvement de ce
début de siècle appelé « Blobitecure », dont
la particularité est la recherche de formes
amorphes et organiques.
Le bâtiment du magasin Selfridges, situé dans le
quartier commerçant du Bullring à quelques pas de
la New Street station, ce bâtiment vient s’inscrire
physiquement au centre commercial bullring et
dans le tissu urbain de Birmingham .
FIG30 : le bâtiment Selfridges
Source: http://images.google.fr/imgres
FIG31 : le quartier commerçant du bullring
Source: http://images.google.fr/imgres
CONCEPTEURS :
Future Systems est un cabinet d'architecture et de design qui
produit des œuvres très originales. Ce cabinet a été créé en
1982 et est installé à Londres. Il a pour directeurs Jan Kaplicky et
Amanda Levete .
Future Systems a été nommé par le directeur général de
Selfridge, Vittorio Radice, pour concevoir le troisième magasin à
l'extérieur de Londres. Bien que Selfridges ait été physiquement
intégré au Bullring Shopping Center, le client souhaitait une
approche de design distincte qui démarquerait le magasin du reste
du développement et deviendrait un panneau de signalisation
immédiatement reconnaissable pour la marque.
ARUP est un bureau d’études et de conseil en ingénierie
britannique spécialisé dans la construction .pour le
bâtiment Selfridges ,Arup a fourni un design d'ingénierie
multidisciplinaire complet: structure, services, façades,
incendie, communications et acoustique.
FIG31 : les directeurs de future systems
Source: http://images.google.fr/imgres
FIG32 : ARUP logo
Source: http://images.google.fr/imgres
CONCEPTION :
l a vision de Future Systems était une forme de bâtiment
qui correspondrait à la diversité contextuelle tout en
embrassant la demande de Selfridges pour une boîte
sans fenêtre centrée sur l'interne, autour d’un atrium et
une accentuation de la courbure du bâtiment.
La fluidité de la forme rappelle la chute du tissu
ou les lignes douces d'un corps, s'élève du sol et
doucement se gonfle vers l'extérieur avant d'être
attirée par une sorte de tour de taille. Il se courbe
ensuite encore et encore pour former le toit, en
un mouvement continu.
FIG33 : l’esquisse de Selfridges building
Source: http://images.google.fr/imgres
FIG34 : l’esquisse de Selfridges building
Source: http://images.google.fr/imgres
son design audacieux était inspiré par les
robes en métal de Paco Rabanne, le
magasin Selfridges animent le site .
FIG35 : les disques en aluminium de la façade
Source: http://images.google.fr/imgres
FIG36 : la robe métallique de Paco Rabanne
Source: http://images.google.fr/imgres
LA FORME PAR RAPPORT AU
FONCTIONNEMENT
La complexité de forme nécessitait
un system structurel spécifique , et
ce dernier exigeait un équilibre
entre fonctionnalité et flexibilité, ce
qui permettait de réorganiser et de
réaménager les services de vente au
détail en fonction de ça .
Le flux
diminue
plus
qu'on
monte
flux
FIG37: Schéma explicatif
Source: traitement personnel
FIG38 : l’intérieur du magasin Selfridges
Source: http://images.google.fr/imgres
LA STRUCTURE
LA STRUCTURE INTERIEURE :
Les principales fonctions de la trame sont de fournir un squelette de soutien pour la façade du bâtiment de forme
libre et de créer de grands espaces de vente sans colonnes de hauteur maximale. Pour atteindre ces objectifs, le
design a adopté la technologie CAD / CAM et la gestion des masses et charges pour permettre au cadre irrégulier
d'être fabriqué économiquement.
Le point de départ de la conception du cadre était de
dériver une disposition de colonne appropriée. La
Superposition d’une trame régulière de colonne sur un
plan de construction irrégulière semblait inapproprié et
incompatible avec la disposition architecturale.
FIG39 : : la trame régulière proposée
Source: formpig_ARUP selfridges_future systems.pdf
• une chaîne de colonnes était située autour du périmètre, avec
une portée de 12m, et une autre série autour de l’atrium avec
le même espacement.
• Une autre série de colonnes supplémentaires était placées
stratégiquement pour convenir aux exigences structurelle et
architecturale.
• La forme du plan du bâtiment change d'étage en étage pour
correspondre à la courbure de l'enveloppe . Cela nécessite des
poutres secondaires à cantilever à partir de la ligne de colonne
de périmètre par différentes distances autour du bord de la
dalle au chaque niveau.
FIG40 : : la 2eme proposition pour la trame
Source: formpig_ARUP selfridges_future systems.pdf
FIG41 : : Coupe sur l’édifice
Source: http://images.google.fr/imgres
FIG42 : la vue extérieure du cadre structurel fini
Source: formpig_ARUP selfridges_future systems.pdf
Au centre du bâtiment se trouve un atrium recouvrit par un toit léger . Sa
structure est en cadre métallique dans lequel les tiges prétendues soutiennent
un vitrage fixé de type HARAN GLASS.
FIG44:, la vue intérieur de l’atrium
Source: http://images.google.fr/imgres
FIG45: la structure de l’atrium
Source: formpig_ARUP selfridges_future systems.pdf
FIG46:, le volume éclaté sur l’atrium
Source: http://images.google.fr/imgres
LA STRUCTURE EXTERIEURE :
la structure de l’enveloppe
• La nécessité de former la géométrie incurvée de la
façade représentait l'un des défis de conception les plus
complexe. ce qui a incité l'équipe à regarder des
méthodes plus homogènes et non conventionnelles de
construction de façade
• Le treillis métallique déployé a été utilisé comme
coffrage permanent, plié sur la courbure requise et
maintenu en place par un système d'échafaudage
réglable soutenu sur les dalles de plancher dans le
bâtiment. Quatre couches de renforcement structurel
étaient puis fixé au coffrage, et le béton pulvérisé de
l'extérieur à une épaisseur de 175mm. La méthode de
pulvérisation humide a été utilisée pour la plupart du
substrat, couvert par une dernière couche sèche de 30
mm d'épaisseur
FIG47: coupe indicative à travers le mur de béton projeté, montrant
le détail de fixation
Source: formpig_ARUP selfridges_future systems.pdf
FIG48: pulvériser le béton sur le cadre structurel
Source: formpig_ARUP selfridges_future systems.pdf
• Le système structurel choisi divise la surface
de la façade en ruban selon la hauteur
d'étage. Cela évite les problèmes de support
d'une façade en béton de 30 m en haut.
• Cette décision a permis à chaque étage de la façade à accrocher à
la structure de plancher ci-dessus et seulement retenus latéralement
à la connexion avec l'étage ci-dessous. Ainsi, l'importance
probable des effets de flambage est réduite, et les charges de la
façade peuvent être repartis au sol.
• La structure de la façade a été analysée en GSA en
pour concevoir les principaux Cadre. Les résultats
de ces analyses ont été utilisés pour ajuster
l'épaisseur de peau concrète pour réaliser un substrat
de force et de rigidité minimiser la charge à
supporter par le cadre porteur.
FIG49:,
Source: formpig_ARUP selfridges_future systems.pdf
FIG50:, la structure analysé en GSA
Source: formpig_ARUP selfridges_future systems.pdf
• Le pont est une poutre en caisson en acier
avec des raidisseurs internes, courbés à la
fois sur plan et élévation, semblable à une
aile d'avion. Un soutien supplémentaire
est donné par un câble attaché au cadre
du Selfridges au niveau du toit.
• Le pont de travée de 37 m reliant le parking
de la rue Moor était conduit par l'aspiration
architecturale pour une forme élégante avec
une relation claire au bâtiment Selfridges.
• Un model du pont été utilisé en GSA pour
produire des modèles développés de pont .
• Le pont est recouvert par une voute en
polycarbonate soutenue par une série des
arcs en acier à section en T inclinés en
angles variables, ces derniers sont soutenus
par le tablier du pont et retenu latéralement
hors de l'avion par la connexion à une main
courante continue .
La structure du pont
FIG51: le soutien supplémentaire par les câbles
Source : https://www.pinterest.fr/
FIG52: l’analyse du pont en GSA
Source: formpig_ARUP selfridges_future systems.pdf
FIG53: la vue intérieure du pont
Source : https://www.pinterest.fr/
LE MAGASIN SELFRIDGES ,
UNE ARCHITECTURE INTELLIGENTE ET
ANIMEE :
LA FACADE :
La peau est composée de milliers de disques en
aluminium, créant un grain fin et brillant comme les
écailles d'un serpent ou les paillettes d'une robe Paco
Rabanne. Au soleil, il scintille, reflétant les moindres
changements des conditions météorologiques et prenant
les couleurs, la lumière et les formes des gens et des
choses qui passent, créant une forme animée et
respirante.
FIG54:, la façade animée
Source : https://www.pinterest.fr/
FIG55: la façade animée
Source : https://www.pinterest.fr/
La construction distinctive de la façade recouvrait le substrat de béton
pulvérisé par un pare-vapeur à membrane liquide, isolant, et une membrane
colorée sur un rendu renforcé de verre . Enfin, le bâtiment était habillé de
15 000 Disques en aluminium anodisé, dont chacun a subi un contrôle de la
technologie ColorReach PowerCore, le fleuron de Philips, représentant la
nouvelle génération de l'éclairage extérieur.
Le détail du revêtement de la façade:
FIG56: les disques en aluminium anodisé
Source : https://www.pinterest.fr/
FIG57: le détail indicative de la façade, construction et fixation
Source: formpig_ARUP selfridges_future systems.pdf
L’INFLUENCE DU MAGASIN SELFRIDGES SUR
LA VILLE
• Depuis sa construction, le bâtiment est
devenu un point de repère architectural
emblématique et vu comme une
contribution majeure à la régénération
de Birmingham.
• le magasin Selfridges, participe à la
politique de redéploiement du quartier
commercial du Bull Ring se trouvant à
la limite du centre ville
FIG59:, : une architecture moderne inscrite dans
un tissu historique
Source : https://www.pinterest.fr/
FIG60:, le magasin Selfridges un point d’appel dans la ville
Source : https://www.pinterest.fr/
II-2- Aqua Tower -Chicago
présentation :
Situation
L'Aqua est un gratte ciel Conçu par l’architecte
jeanne gange
construit en 2010 . Il mesure 262 mètres. Conçu par
l'architecte Jeanne Gang. La construction se
caractérise par ses balcons ondulés, différents à
chaque étage.
Le bâtiment comprend un total de 86 étages avec
terrasses, jardins, kiosques de jardin, piscines, bains
tourbillons ainsi que des équipements sportifs
L'immeuble a été récompensé par l’Emporis
Skyscraper Award 2011 comme le gratte-ciel le plus
remarquable de l'année 2011.
situé au 200 North Columbus
Drive, dans le quartier
de New Eastside a Chicago,
dans l'État de l’Illinois aux
Etats Unis
FIG 61: The aqua tower
Source: skyline-architecture-blog_-aqua-tower
FIG62: The aqua tower situation
Source: http://google,maps,com
II-2-3- Source d'inspiration
la tour a été imaginée comme un paysage vertical
composé de collines, de vallées et de bassins.
Les paramètres indépendants se combinent pour créer l'architecture
d'Aqua
FIG 63: The aqua tower reflexion
Source: skyline-architecture-blog_-aqua-tower
FIG 64: The aqua tower reflexion
Source: http://www.lifeataqua.com/
description de l’escape extérieur
L'équipe de conception de
l'Aqua Tower de Chicago a joué
avec la façade en créant des
balcons extrudés qui font
onduler la surface du
bâtiment. La simplicité de la
conception et sa réflexion super
intelligente est impressionnante
Le bâtiment repose sur un
soubassement de trois étages
contient les halls des hôtels et
des appartements
http://www.solaripedia.com/13/188/
1876/aqua_tower_looking_up.html FIG 65: The aqua tower
Source: skyline-architecture-blog_-aqua-tower
Sa forme distinctive est obtenue en faisant varier les dalles de plancher sur la hauteur de la tour, en fonction de critères tels
que les vues, la lumière du soleil et l'utilisation. Sculpter stratégiquement la forme de chaque dalle offre des terrasses
extérieures confortables, où les voisins peuvent interagir de manière décontractée et confortable, ainsi que des vues sur les
sites de Chicago, la navigation des lignes de vue autour des coins et à travers les espaces entre les bâtiments existants.
Le choix de la forme
La conception globale est le
résultat cumulatif des réponses à
des conditions spécifiques de
densité, d'environnement et
d'utilisation.
FIG 66: The aqua tower
Source: skyline-architecture-blog_-aqua-tower
FIG 68: The aqua tower
Source: skyline-architecture-blog_-aqua-tower
FIG 67: l’effet du vent sut hl’ aqua tower
Source: photo capturée d’un documentaire intitulé Aqua Tower by
Studio Gang Architects
Gang a trouvé comment donner à l'enveloppe sa forme architectonique tourbillonnante tout en travaillant avec
l'empreinte rectangulaire du bâtiment. En même temps, elle a imaginé des façons d'économiser l'énergie grâce à
des stratégies durables ses plans d'étage, en conformité avec la forme ronde
Bien que les architectes aient utilisé la modélisation informatique pour créer les contours ondulants, le fait que
chaque dalle de plancher soit de forme unique signifiait que les calculs devaient être faits séparément pour
chaque étage
FIG 69: Un plan d’etalge de l’ aqua tower
Source: skyline-architecture-blog_-aqua-tower
FIG 70: coupe sur l’ aqua tower
Source: skyline-architecture-blog_-aqua-tower
C’est un immeubles a la verticalité qui a pu créer une communauté sur sa façade !
Ou les lignes de visibilité entre les terrasses voisines encouragent les liens sociaux et surtout avec un forme
souple et dynamique qui perturbe les vents on permet une ambiance aussi agréables dans les balcons
Enjeux sociaux :
FIG 71: Esquisses présentées par l’architecte pour montrer son approche climatique
Source: photo capturée d’un documentaire intitulé Aqua Tower by Studio Gang Architects
FIG72: la communauté verticale dans’ aqua tower
Source: photo capturée d’un documentaire intitulé Aqua Tower
by Studio Gang Architects
les balcons courbés protègent les appartements de la lumière intense du soleil tout en ajoutant un espace extérieur
privé. Différents types de vitrages hautes performances à l'extérieur permettent également de réduire la charge
solaire tout en profitant des vues. Et un jardin planté de 80 000 pieds carrés sur le podium de trois étages de la tour
fournit un parc qui réduit l'effet d'îlot de chaleur.
Enjeux environnementaux :
FIG 73: The aqua tower
Source: skyline-architecture-blog_-aqua-tower
FIG 74: la terrasse verte de l’ aqua tower
Source: skyline-architecture-blog_-aqua-tower
Une architecture animée
La nuit , La lumière est utilisée pour mettre en
évidence les ponts thermiques des balcons de la tour..
Elles permettent également de mettre en valeur
l'aspect visuel, structurel et thermique du
biomimétisme utilisé dans l'esprit de ce projet. En
effet, l'architecte a décidé d'utiliser comme source
d'inspiration la structure lamellaire de certaines rives
des Grands Lacs combinée à l'érosion des roches par
l'eau. Ce building est donc une sorte de cascade
fossilisée dans le temps
FIG 75: la façade animéé de l’aqua Tower,
Source: http://images.google.fr/imgres
FIG 76: la façade animéé de l’aqua Tower,
Source: http://images.google.fr/imgres
II-3-Le Musée de Graz - KUNSTHAUS GRAZ -
PRESENTATION DU PROJET
SITUATION :
Le musée d'art de Graz (en allemand : Kunsthaus Graz, littéralement la maison (« Haus ») d'art (« Kunst »))
est le musée d‘art de la ville autrichienne de Graz. Le musée a été construit en vue des manifestations
culturelles de 2003 alors que la ville était capitale européenne de la culture, et est depuis l'un des principaux
monuments de la ville,
Il est situé sur la rive droite de la rivière Mur,
sur la rue Lenkai Südtiroler Platz, inséré
dans le paysage urbain de la ville historique
de Graz . Entouré de vieux bâtiments. Dans
le lot voisin, est la maison d’Autriche,
considéré comme un monument historique
pour être le plus ancien bâtiment en fonte en
Europe.
FIG 77:le musée de Graz – Autriche
Source: http://images.google.fr/imgres
CONCEPTEURS :
Comme il ait été décidé de
construire un musée d’art
contemporain à Graz, des concours
ont étaient fait en 1988 et 1998 ,
mais il ne s’est jamais concrétisé.
En 2000 a eu lieu dans un troisième
concours qui a élu la conception
actuelle de Londres architectes
Cook Peter et Colin Fournier.
Depuis lors, le Kunsthaus est
devenu un point de repère
architectural à Graz.
FIG 78: Colin Fournier
Source: http://images.google.fr/imgres
FIG 79: Peter Cook
Source: http://images.google.fr/imgres
CONCEPTION :
Pour ce projet l’intention principale des deux
architectes était de créer une interaction
dynamique entre le cœur historique de la ville
et le musée, une sorte de pont entre
l’historique et le moderne. Surnommé le «
Friendly Alien » « gentil extraterrestre », par
ses concepteurs.
FIG 80: Le musée de Graz – Autriche
Source: http://images.google.fr/imgres
Il contraste par sa forme
exotique, avec des restes de
forme animale qui pourraient
ressembler à une chenille,
ballon ou bulle, dans la
mouvance de ce qu'on appelle
la blob architecture.
Le volume a un effet d’apesanteur pour être
suspendu au rez-de-chaussée, avec un mur de
verre qui révèle comment cela se poursuit à
l’intérieur.
Sketch –Peter Cook
FIG 81: sketch du musée, Peter
Source : https://youtu.be/ANPYrJheThA
FIG 82:le rez-de-chaussée vitré
Source : https://www.pinterest.fr/
FIG 83: sketch du musée, Peter
Source: http://images.google.fr/imgres

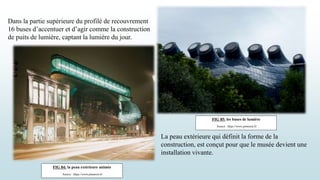

Dans la partie supérieure du profilé de recouvrement
16 buses d’accentuer et d’agir comme la construction
de puits de lumière, captant la lumière du jour.
La peau extérieure qui définit la forme de la
construction, est conçut pour que le musée devient une
installation vivante.
FIG 84: la peau extérieure animée
Source : https://www.pinterest.fr/
FIG 85: les buses de lumière
Source : https://www.pinterest.fr/
LA FORME PAR RAPPORT AU
FONCTIONNEMENT
• le contraste de forme sur les blocs
extérieurs se fondent avec la conception et
le rôle initial du projet qui est l’exposition .
• La forme blob a permit le dégagement de
l’espace intérieur.
• La relation et la cohérence entre les
différents blocs sont assurées par une
rampe montante appelé « Pin » ou bien « le
transporteur », qui fait déplacer les
visiteurs graduellement aux différents halls
d’exposition en leur permettant de
découvrir divers espaces ce qui donne une
aperçu unique de l’œuvre présentés au
visiteurs.
FIG 86: la relation entre les différents espaces
Source: http://images.google.fr/imgres
FIG 87: La rampe montante
Source: http://images.google.fr/imgres
FIG 88: Le plan du 4eme étage
Source : Spacelab_KunsthausGraz.PDF
LA STRUCTURE
La structure se compose principalement de deux parties :
Structure portante en poteaux-poutres selon une construction mixte ( acier + béton armé ), avec une portée
de 60m .
LA STRUCTURE INTERIEURE :
FIG 89: Le volume éclaté
Source: http://images.google.fr/imgres
FIG 90: Le volume éclaté
Source: http://images.google.fr/imgres
LA STRUCTURE
EXTERIEURE :
Elle est constitue par une
structure spatiale
tridimensionnelle, avec un
revêtement métallique et un
système d’imperméabilité et
d’isolation thermique à la
base d’un substrat en verre
cellulaire .
la structure de l’enveloppeFIG 91: L’exécution de la structure spatiale
Source: http://images.google.fr/imgres
FIG 92: Le volume éclaté
Source: http://images.google.fr/imgres
FIG 93 : Le montage de la structure spatiale
Source: http://images.google.fr/imgres
FIG 94: le revêtement métallique
Source : installation of FOAMGLASS_salbs.PDF
Ils ont la même composition structurelle que
l’enveloppe extérieur. En raison de la forme,
ils sont constitués comme des coquilles
autoportantes avec une base hexagonale ,qui
sont insérées dans la peau extérieure en tant
qu'éléments de construction distincts.
Comma la construction est complexes et
exigeantes, où l’on ne trouve guère de surfaces
planes, ils ont choisi pour l’isolation thermique
un matériau qui se distingue entre autres par
l’extrême simplicité à être façonné et travaillé
:FOAMGLAS, en l’occurrence. Que le support
soit plan ou courbe, il est possible de poser
l’isolant FOAMGLAS avec une adhérence
optimale sur le support. La surface est ajustée en
ponçant pour obtenir la forme souhaitée.
Les buses sur le toit :
FIG 95: la structure indépendante de la buse
Source : Spacelab_KunsthausGraz.PDF
FIG 96: la mise en place des plaques
FOAMGLAS
Source : installation of FOAMGLASS_salbs.PDF
FIG 97: la structure hexagonale de la base de buse
Source : Spacelab_KunsthausGraz.PDF
FIG 98: le façonnage plaque FOAMGLAS pour les buses
Source : installation of FOAMGLASS_salbs.PDF
LE MUSÉE DE GRAZ ,UNE
ARCHITECTURE INTELLIGENTE :
LA FACADE :
Il s’agissait, dans le programme, de
faire rayonner l’art contemporain.
Les architectes Peter Cook et Colin
Fournier ont dépassé toutes les
attentes . La texture du bâtiment
offre une interface numérique qui
permet l’échange permanent avec
son environnement. Il est toujours
avec ses formes qui perpétuent la
blob architecture , l’ouvrage est
devenu tant une vitrine artistique
qu’un œuvre architectural.
FIG 99: la façade animé
Source : https://www.pinterest.fr/
FIG100: la façade animé
Source : https://www.pinterest.fr/
Au dessous , il ont installé 925 lampes
fluorescentes circulaires avec 40W et d’un
diamètre de 40 cm .
Le concept de parois BIX, néologisme formé à partir
de Big et Pixel, est une surface en verre acrylique sur
la façade .
FIG101: les lampes fluorescentes de la façade
Source : https://www.pinterest.fr/
FIG102: la superposition des différents composants de façade
Source : https://www.pinterest.fr/
L’INFLUENCE DE KUNSTHAUS GRAZ SUR LA VILLE
• Les concepteurs du projet ont créé une synthèse
impressionnante qui unit son langage architectural
innovant avec un milieu urbain et un vieux bâtiment
historique. Le dialogue esthétique entre la nouvelle
structure blob du Kunsthaus et le Château Tour de
l’Horloge Schloßberg, est le nouveau fleuron de la
ville qui représente la transformation de la ville dans
une nouvelle ère, mais sans oublier son passé.
• Une interaction dynamique entre l’historique et le
moderne .
• le revêtement externe communiquant, offre aussi la
possibilité d'une plate-forme d'échange artistiques,
qui permettre un dialogue vivant avec
l'environnement immédiat ,ce qu’il améliore
l’infrastructure culturelle de la ville Graz.
FIG103: kunstaus Graz au plein cœur de
Source: http://images.google.fr/imgres
FIG105: la façade animée
Source: http://images.google.fr/imgres
FIG104: la vue du Château Tour de l’Horloge à partir de la
buse du kunstaus
Source: http://images.google.fr/imgres
FIG106: l’exposition à l’intérieur du musée
Source: http://images.google.fr/imgres
Conclusion
Le plus souvent, ce courant est indissociable de l’utilisation des nouveaux
outils informatiques. Les architectes et designers se servent de différents
logiciels 3D étudiés pour la création d’effets spéciaux, ou pour le design
d’objet. Ces logiciels leurs permettent de générer des formes organiques
complexes et dynamiques hors de portée des méthodes analogique habituelles.
Les notions d’évolution et d’adaptation à l’environnement (extérieur ou
intérieur) sont souvent au cœur de la problématique.
SYNTHESE:
Les réalisations blob ont toujours pour but de créé une synthèse
impressionnante qui unit le langage architectural innovant avec le
milieu urbain. Le dialogue esthétique entre la nouvelle structure
blob et le tissu urbain existant est le nouveau fleuron du monde
qui représente la transformation de l’architecture dans une
nouvelle ère.
Sources et réferences
 (1)-https://www.designingbuildings.co.uk/wiki/Blobitecture
 (2)Wikipédia
 (3)https://sites.google.com/site/architecturenouvelle/Home/theorie/la-
blobitecture
 (4) Wikepidia
 (5) http://utopies.skynetblogs.be
 (6) http://archidaily,com
 (7) Cyberographie publiée par Antonio Castelnou
 (8) Cyberographie publiée par Antonio Castelnou
 (9) Cyberographie publiée par Antonio Castelnou
 (10) http://www.lifeataqua.com/
 (11) selfridges/formpig_ARUP%20selfridges_future%20systems.pdf
 (12) archi-science-light_2.pdf
 (13) towards_a_media_architecture.pdf
 (14) du-et-al-2017-sustainability-life-satisfaction-downtown-vs-
suburban-chicago-case-study.pdf
(15) http://www.solaripedia.com/13/188/1876/aqua_tower_looking_up.html
(16) 31006_CS_Rajini.pdf Pages-de-Styles-inspirés-de-la-nature-3.pdf
(17) http://archidaily,com
(18) Spacelab_KunsthausGraz (3).pdf
(19) Cyberographie :Theo-Jones-Experimental-Skin-Kunsthaus-Graz-Dissertation-2014-theojones.com (1)2.pdf
(19) Cyberographie Theo-Jones-Experimental-Skin-Kunsthaus-Graz-Exploratory-Research-Journal-2014-
theojones.com (1)2.pdf
(20) Cyberographie : Mission_Statement_Kunsthaus_Graz
(21) Cyberographie : pdflegend.com_kunsthaus-graz-a-spectacle-of-everyday-life-1.pdf
(22) Cyberographie : Das_Kunsthaus_Graz_Steiermark
(23) formpig_ARUP selfridges_future systems.pdf
Merci pour votre
attention

Contenu connexe

Tendances

De l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturaleDe l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturaleArchi Guelma

Cours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGOCours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGOArchi Guelma

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyerSami Sahli

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'AnnabaSami Sahli

Analyse Jardin d'enfants
Analyse Jardin d'enfants Analyse Jardin d'enfants
Analyse Jardin d'enfants Islem Mehimdet

Mouvement moderne 02
Mouvement moderne 02Mouvement moderne 02
Mouvement moderne 02Sami Sahli

Eclectisme, avaant garde & mouvement moderne
Eclectisme, avaant garde & mouvement moderneEclectisme, avaant garde & mouvement moderne
Eclectisme, avaant garde & mouvement moderneSami Sahli

Siécle des lumiére 02
Siécle des lumiére 02Siécle des lumiére 02
Siécle des lumiére 02Sami Sahli

Le BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémiqueLe BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémiqueArchi Guelma

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Hiba Architecte

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectifArchi UHBBC

Cours l'art nouveau
Cours l'art nouveauCours l'art nouveau
Cours l'art nouveauArchi Guelma

Centre culturel havre larabi marwa
Centre culturel havre larabi marwaCentre culturel havre larabi marwa
Centre culturel havre larabi marwaMarwa Larabi

Centre d'affaire a bab azouar
Centre d'affaire a bab azouarCentre d'affaire a bab azouar
Centre d'affaire a bab azouarHiba Architecte


Tendances (20)

De l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturaleDe l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturale

Cours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGOCours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGO

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

El harrach
El harrachEl harrach
El harrach

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba

Analyse Jardin d'enfants
Analyse Jardin d'enfants Analyse Jardin d'enfants
Analyse Jardin d'enfants

Mouvement moderne 02
Mouvement moderne 02Mouvement moderne 02
Mouvement moderne 02

Exosé HCA
Exosé HCAExosé HCA
Exosé HCA

Eclectisme, avaant garde & mouvement moderne
Eclectisme, avaant garde & mouvement moderneEclectisme, avaant garde & mouvement moderne
Eclectisme, avaant garde & mouvement moderne

Siécle des lumiére 02
Siécle des lumiére 02Siécle des lumiére 02
Siécle des lumiére 02

Le mouvement moderne
Le mouvement moderneLe mouvement moderne
Le mouvement moderne

Le BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémiqueLe BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémique

Resumé de livre
Resumé de livreResumé de livre
Resumé de livre

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1

Corbusier et ces principe
Corbusier et ces principe Corbusier et ces principe
Corbusier et ces principe

Deconstructivisme
DeconstructivismeDeconstructivisme
Deconstructivisme

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif

Cours l'art nouveau
Cours l'art nouveauCours l'art nouveau
Cours l'art nouveau

Centre culturel havre larabi marwa
Centre culturel havre larabi marwaCentre culturel havre larabi marwa
Centre culturel havre larabi marwa

Centre d'affaire a bab azouar
Centre d'affaire a bab azouarCentre d'affaire a bab azouar
Centre d'affaire a bab azouar


Similaire à La blobitecture

la tendance Futuriste en architecture
la tendance Futuriste  en architecturela tendance Futuriste  en architecture
la tendance Futuriste en architectureToubaBenterki

Frank Gehry [Enregistrement automatique].pptx
Frank Gehry [Enregistrement automatique].pptxFrank Gehry [Enregistrement automatique].pptx
Frank Gehry [Enregistrement automatique].pptxBessAsma

Lanalyse_des_exemples_de_lilot_ouvert_et.pptx
Lanalyse_des_exemples_de_lilot_ouvert_et.pptxLanalyse_des_exemples_de_lilot_ouvert_et.pptx
Lanalyse_des_exemples_de_lilot_ouvert_et.pptxmayamd154

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)sara ould ali

Fabernovel School : une brève histoire du Design par Mathilde Maitre
Fabernovel School : une brève histoire du Design par Mathilde MaitreFabernovel School : une brève histoire du Design par Mathilde Maitre
Fabernovel School : une brève histoire du Design par Mathilde MaitreFabernovel

HCA tendance <<<:::::;;<<<High-tech.pptx
HCA tendance <<<:::::;;<<<High-tech.pptxHCA tendance <<<:::::;;<<<High-tech.pptx
HCA tendance <<<:::::;;<<<High-tech.pptxminou5

Archi contemporaine.ppt
Archi contemporaine.pptArchi contemporaine.ppt
Archi contemporaine.pptAdelSada4

Post moderne 05
Post moderne 05Post moderne 05
Post moderne 05Sami Sahli

la forme suit la fonction (2).pptx
la forme suit la fonction (2).pptxla forme suit la fonction (2).pptx
la forme suit la fonction (2).pptxikuarchi


Similaire à La blobitecture (13)

L'espace de la ville
L'espace de la villeL'espace de la ville
L'espace de la ville

la tendance Futuriste en architecture
la tendance Futuriste  en architecturela tendance Futuriste  en architecture
la tendance Futuriste en architecture

Frank Gehry [Enregistrement automatique].pptx
Frank Gehry [Enregistrement automatique].pptxFrank Gehry [Enregistrement automatique].pptx
Frank Gehry [Enregistrement automatique].pptx

Lanalyse_des_exemples_de_lilot_ouvert_et.pptx
Lanalyse_des_exemples_de_lilot_ouvert_et.pptxLanalyse_des_exemples_de_lilot_ouvert_et.pptx
Lanalyse_des_exemples_de_lilot_ouvert_et.pptx

Hich-tech Architecture
Hich-tech ArchitectureHich-tech Architecture
Hich-tech Architecture

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)

Fabernovel School : une brève histoire du Design par Mathilde Maitre
Fabernovel School : une brève histoire du Design par Mathilde MaitreFabernovel School : une brève histoire du Design par Mathilde Maitre
Fabernovel School : une brève histoire du Design par Mathilde Maitre

Walter gropius
Walter gropiusWalter gropius
Walter gropius

HCA tendance <<<:::::;;<<<High-tech.pptx
HCA tendance <<<:::::;;<<<High-tech.pptxHCA tendance <<<:::::;;<<<High-tech.pptx
HCA tendance <<<:::::;;<<<High-tech.pptx

Ratio
RatioRatio
Ratio

Archi contemporaine.ppt
Archi contemporaine.pptArchi contemporaine.ppt
Archi contemporaine.ppt

Post moderne 05
Post moderne 05Post moderne 05
Post moderne 05

la forme suit la fonction (2).pptx
la forme suit la fonction (2).pptxla forme suit la fonction (2).pptx
la forme suit la fonction (2).pptx


Dernier

Câblage, installation et paramétrage d’un réseau informatique.pdf
Câblage, installation et paramétrage d’un réseau informatique.pdfCâblage, installation et paramétrage d’un réseau informatique.pdf
Câblage, installation et paramétrage d’un réseau informatique.pdfmia884611

JTC 2024 - SMARTER Retour sur les indicateurs de santé .pdf
JTC 2024 - SMARTER Retour sur les indicateurs de santé .pdfJTC 2024 - SMARTER Retour sur les indicateurs de santé .pdf
JTC 2024 - SMARTER Retour sur les indicateurs de santé .pdfInstitut de l'Elevage - Idele

JTC 2024 La relance de la filière de la viande de chevreau.pdf
JTC 2024 La relance de la filière de la viande de chevreau.pdfJTC 2024 La relance de la filière de la viande de chevreau.pdf
JTC 2024 La relance de la filière de la viande de chevreau.pdfInstitut de l'Elevage - Idele

JTC 2024 - Réglementation européenne BEA et Transport.pdf
JTC 2024 - Réglementation européenne BEA et Transport.pdfJTC 2024 - Réglementation européenne BEA et Transport.pdf
JTC 2024 - Réglementation européenne BEA et Transport.pdfInstitut de l'Elevage - Idele

Algo II : les piles ( cours + exercices)
Algo II :  les piles ( cours + exercices)Algo II :  les piles ( cours + exercices)
Algo II : les piles ( cours + exercices)Sana REFAI

JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...
JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...
JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...Institut de l'Elevage - Idele


Dernier (8)

Câblage, installation et paramétrage d’un réseau informatique.pdf
Câblage, installation et paramétrage d’un réseau informatique.pdfCâblage, installation et paramétrage d’un réseau informatique.pdf
Câblage, installation et paramétrage d’un réseau informatique.pdf

JTC 2024 - SMARTER Retour sur les indicateurs de santé .pdf
JTC 2024 - SMARTER Retour sur les indicateurs de santé .pdfJTC 2024 - SMARTER Retour sur les indicateurs de santé .pdf
JTC 2024 - SMARTER Retour sur les indicateurs de santé .pdf

CAP2ER_GC_Presentation_Outil_20240422.pptx
CAP2ER_GC_Presentation_Outil_20240422.pptxCAP2ER_GC_Presentation_Outil_20240422.pptx
CAP2ER_GC_Presentation_Outil_20240422.pptx

JTC 2024 La relance de la filière de la viande de chevreau.pdf
JTC 2024 La relance de la filière de la viande de chevreau.pdfJTC 2024 La relance de la filière de la viande de chevreau.pdf
JTC 2024 La relance de la filière de la viande de chevreau.pdf

JTC 2024 - Réglementation européenne BEA et Transport.pdf
JTC 2024 - Réglementation européenne BEA et Transport.pdfJTC 2024 - Réglementation européenne BEA et Transport.pdf
JTC 2024 - Réglementation européenne BEA et Transport.pdf

JTC 2024 - DeCremoux_Anomalies_génétiques.pdf
JTC 2024 - DeCremoux_Anomalies_génétiques.pdfJTC 2024 - DeCremoux_Anomalies_génétiques.pdf
JTC 2024 - DeCremoux_Anomalies_génétiques.pdf

Algo II : les piles ( cours + exercices)
Algo II :  les piles ( cours + exercices)Algo II :  les piles ( cours + exercices)
Algo II : les piles ( cours + exercices)

JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...
JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...
JTC 2024 - Leviers d’adaptation au changement climatique, qualité du lait et ...


La blobitecture

  • 2. Plan de travail : Introduction I-Approche théorique Introduction I-1- Définition de la blobitectureture I-2- Les origines et sources d’inspiration de la blobitecture, I-3-Le fondateur du courant, I-4-Les caractéristiques conclusion II-Approche analytique introduction  Les exemples : II-1- Selfridges Departmenr Store Birmingham ; UK II-2- Aqua Tower – Chicago II-3- Gratz Musem Conclusion Synthéses La bibliographies
  • 3. Introduction A partie du XXe l’architecture démarre sa course folle aux grandes inventions et aux nombreuses autres expérimentations sous forme d'architecture contemporaine. L'un d'entre eux est devenu connu sous le nom de "Blob Architecture" ou "Blobitecture" qui se réfère aux courbes arrondies et organiques qui façonnent la forme de ce type d'architecture.
  • 5. Introduction En matière de construction l’architecture BLOB est une tendance importante. Avec des formes fluides elle joue à la foit avec la nature et avec certaines activités futuristes. Cette forme d’architecture a été conçue en 1995 par l’architecte Grey Lynn.
  • 6. I-1-Définition de la blobitecture  « Blobitecture », également connu sous le nom de «blobisme», est un terme donné à un style architectural post-moderniste caractérisé par des formes incurvées et arrondies, ou «architecture blob ». Les bâtiments de Blobitecture semblent avoir une forme organique qui est douce et fluide, mais qui se rejoignent pour produire un ensemble complexe.  appeler aussi architecture numérique ou architecture non standard dans un sens plus vaste , elle est rendu possible par le logiciel de conception assistée par ordinateur ( CAO)  blob en anglais signifiant « tache » ou « goutte »,est un terme donné à ce courant pour décrire les formes organiques molles et bombées, comme de grosses amibes. FIG1: Selfridges Department Store Birmingham, UK Source: http://images.google.fr/imgres FIG2:Modilisation du Museé Soumaya Source: http://images.google.fr/imgres FIG3:Modilisation d’une structure avec la CAO Source: http://images.google.fr/imgres FIG4 : Tower, Doetinchem, The Netherlands Source: http://images.google.fr/imgres
  • 7. I-2- Les origines et sources d’inspiration  Archigram, un groupe d'architectes britanniques des années 1960, a créer la blob architecture. Ils s'intéressaient à l'architecture gonflable sans angles tout comme aux formes obtenues grâce au moulage du plastique aux formes adoucies. En 1992  Mais il fallait attendre jusqu’au 1995, lorsque l'architecte Greg Lynn a commencé à mener une série de tests grâce à un logiciel qui vous a permis de faire des dessins numériques 3D dans des formes organiques pour former des espaces courbes donnant la caractéristique la plus importante de l'architecture blob.  Bien que le terme ne semble pas en version imprimée qu'en 2002, l'architecture blob avait été utilisé comme une expression dans les milieux architecturaux depuis le milieu de la décennie précédente. Il a notamment été le New York Times qui a d'abord amené à une plus grande attention, dans le cadre de William Safire Sur la colonne de la langue.
  • 8. I-2- 1 Les exemples de l’origine La Maison Bulle est un concept architectural datant des années 1960, il utilise principalement le voile de béton armé sans coffrageEn 1959 il construit une maison en forme d’œuf en voile de béton armé sans coffrage réalisée directement sur une armature métallique elle a été conçu en 1968 à l’époque du programme Apollo FIG5 : model d’une maison de bulle Source : http://printrest:com FIG6 : model d’une maison de bulle Source : http://images.google.fr/imgres I-2-1-1 Les maisons de bulles:
  • 9. FIG8 : la maison sans fin. Source :http://utopies.skynetblogs.be FIG7 : la maison sans fin. Source :http://utopies.skynetblogs.be FIG 9 : plan de la maison sans fin. Source :http://utopies.skynetblogs.be Ce projet qui ne fut pas construite, est un autre exemple de blob architecture avant l'usage des outils logiciels, et quoiqu'elle affichait le principe de symétrie dans les formes I-2-1-2 La Maison sans fin -Frederick Kiesler
  • 10. Greg Lynn : Né en 1964, est un architecte, philosophe et écrivain de science-fiction américain. Il est connu pour son utilisation de la conception assisté par ordinateur. I-3-Le fondateur du courant Lynn est diplômé avec mention de l'université Miami dans l'Ohio avec une licence en architecture et une en philosophie, et fit un master d'architecture à l'université de Princeton. Lynn a énormément écrit sur sa philosophie conceptuelle, publiant un premier livre en 1999, Animate Form. FIG2 : Greg Lynn Source : http://archidaily,com FIG10 : Greg Lynn Source : http://archidaily,com FIG11 blob wall : proposé par Greg Lynn Source : http://archidaily,com
  • 11. I-4-Les caractéristiques • Des formes qui se libèrent des règles traditionnelles et qui s’éloignent de la géométrie en remettant en cause d’art qui condamne l’esprit. FIG13:, Millennium Bridge et The Sage, Gateshead Source: http://images.google.fr/imgres FIG14: le magasin selfridge Birmingham , Source: http://printerst,com
  • 12. Fig 17: Philological Library of Freie Universität Berlin Source : http://images.google.fr/imgres FIG15: Allianz Arena, Munich Source: http://images.google.fr/imgres FIG16: Musée des Arts Graz, Graz Autriche Source: http://images.google.fr/imgres
  • 13.  Les programmes de CAO et de 3D lui permettent de déformer l’espace en évolution dynamique et a l’infinie et de générer des formes organiques, fluides, molles, flexible, tordues, pliées, bombées tout en préservant la forme élémentaire qui doit être pareil et fait illusion a une goute, bulle ou blob. FIG18: Modilisation du Museé Soumaya Source: Cyberographie publiée par Antonio Castelnou FIG19: Museé Soumaya –Carlo Slim Source: Cyberographie publiée par Antonio Castelnou FIG 20: Modilisation du Museé Soumaya SSource: Cyberographie publiée par Antonio Castelnou
  • 14. • La nature est sa source d’inspiration ou les œuvres de cette tendance ont l’aspect de la vie, elles sont dotées de formes végétales ou humaines et des organismes mous ; des enveloppes inspirées de la forme que prennent le galet usé, le rocher usé, la courbe de la côte usée en abord de rivière FIG21: le magasin selfridge Birmingham , Source: http://images.google.fr/imgres FIG23: The Sage Gateshead, Newcastle, UK Source: http://images.google.fr/imgres FIG 22: Vanke Pavillon –Milan Source: http://printerst,com
  • 15. FIG25: pavillon Burnham Source: http://images.google.fr/imgres FIG24: l’hôtel de ville -Londres Source: http://images.google.fr/imgres  Elle s'inscrit comme l'héritière de l'architecture organique et poursuit son dialogue entre le bâti et la nature ou cosmos qui est le fondement antique de l'harmonie et donc de la codification du beau ; avec ses lignes souvent irrégulières et les courbes sont omniprésentes et marquantes.
  • 16. • Elle ne serait pas possible ou réalisable sans l’outil informatique et les expérimentations faites par le logiciel de modélisation et de conception FIG26: blob wall sesigned by greg lynn Source: http://archidaily,com FIG27: blob wall sesigned by greg lynn Source: http://archidaily,com
  • 17. • C’est la réaction à l’industrialisation ou elle tend vers la recherche de beauté et l’esthétique , FIG28: Projet de musique d'expérience, Seattle, Source: skyline-architecture-blog FIG29: Museé Gugenheim de bilbao – Frank Gerry, Source: http://images.google.fr/imgres
  • 18. CONCLUSION Blobitecture a vu le jour au cours des années 1990 lorsque les méthodes CAO ont été conçues pour les architectes et les décorateurs d'intérieur. Bientôt une série d'architectes et de designers de meubles ont commencé à expérimenter avec ce logiciel "blobby" pour créer des formes nouvelles et inhabituelles. Malgré son aspect organique, l'architecture blob est impensable sans ce programme de conception assistée par ordinateur. Les architectes dérivent les formes en manipulant les algorithmes de la plate- forme de modélisation informatique.
  • 20. Introduction : Au cours de la dernière décennie, nous avons assisté à de nombreuses réalisations architecturales, qui viennent s’inscrire au mouvement appelé « Blobitecure », dont la particularité est la recherche de formes amorphes et organiques
  • 21. II-1- Selfridges Department Store Birmingham, UK
  • 22. PRESENTATION DU PROJET SITUATION : le bâtiment fait partie du mouvement de ce début de siècle appelé « Blobitecure », dont la particularité est la recherche de formes amorphes et organiques. Le bâtiment du magasin Selfridges, situé dans le quartier commerçant du Bullring à quelques pas de la New Street station, ce bâtiment vient s’inscrire physiquement au centre commercial bullring et dans le tissu urbain de Birmingham . FIG30 : le bâtiment Selfridges Source: http://images.google.fr/imgres FIG31 : le quartier commerçant du bullring Source: http://images.google.fr/imgres
  • 23. CONCEPTEURS : Future Systems est un cabinet d'architecture et de design qui produit des œuvres très originales. Ce cabinet a été créé en 1982 et est installé à Londres. Il a pour directeurs Jan Kaplicky et Amanda Levete . Future Systems a été nommé par le directeur général de Selfridge, Vittorio Radice, pour concevoir le troisième magasin à l'extérieur de Londres. Bien que Selfridges ait été physiquement intégré au Bullring Shopping Center, le client souhaitait une approche de design distincte qui démarquerait le magasin du reste du développement et deviendrait un panneau de signalisation immédiatement reconnaissable pour la marque. ARUP est un bureau d’études et de conseil en ingénierie britannique spécialisé dans la construction .pour le bâtiment Selfridges ,Arup a fourni un design d'ingénierie multidisciplinaire complet: structure, services, façades, incendie, communications et acoustique. FIG31 : les directeurs de future systems Source: http://images.google.fr/imgres FIG32 : ARUP logo Source: http://images.google.fr/imgres
  • 24. CONCEPTION : l a vision de Future Systems était une forme de bâtiment qui correspondrait à la diversité contextuelle tout en embrassant la demande de Selfridges pour une boîte sans fenêtre centrée sur l'interne, autour d’un atrium et une accentuation de la courbure du bâtiment. La fluidité de la forme rappelle la chute du tissu ou les lignes douces d'un corps, s'élève du sol et doucement se gonfle vers l'extérieur avant d'être attirée par une sorte de tour de taille. Il se courbe ensuite encore et encore pour former le toit, en un mouvement continu. FIG33 : l’esquisse de Selfridges building Source: http://images.google.fr/imgres FIG34 : l’esquisse de Selfridges building Source: http://images.google.fr/imgres
  • 25. son design audacieux était inspiré par les robes en métal de Paco Rabanne, le magasin Selfridges animent le site . FIG35 : les disques en aluminium de la façade Source: http://images.google.fr/imgres FIG36 : la robe métallique de Paco Rabanne Source: http://images.google.fr/imgres
  • 26. LA FORME PAR RAPPORT AU FONCTIONNEMENT La complexité de forme nécessitait un system structurel spécifique , et ce dernier exigeait un équilibre entre fonctionnalité et flexibilité, ce qui permettait de réorganiser et de réaménager les services de vente au détail en fonction de ça . Le flux diminue plus qu'on monte flux FIG37: Schéma explicatif Source: traitement personnel FIG38 : l’intérieur du magasin Selfridges Source: http://images.google.fr/imgres
  • 27. LA STRUCTURE LA STRUCTURE INTERIEURE : Les principales fonctions de la trame sont de fournir un squelette de soutien pour la façade du bâtiment de forme libre et de créer de grands espaces de vente sans colonnes de hauteur maximale. Pour atteindre ces objectifs, le design a adopté la technologie CAD / CAM et la gestion des masses et charges pour permettre au cadre irrégulier d'être fabriqué économiquement. Le point de départ de la conception du cadre était de dériver une disposition de colonne appropriée. La Superposition d’une trame régulière de colonne sur un plan de construction irrégulière semblait inapproprié et incompatible avec la disposition architecturale. FIG39 : : la trame régulière proposée Source: formpig_ARUP selfridges_future systems.pdf
  • 28. • une chaîne de colonnes était située autour du périmètre, avec une portée de 12m, et une autre série autour de l’atrium avec le même espacement. • Une autre série de colonnes supplémentaires était placées stratégiquement pour convenir aux exigences structurelle et architecturale. • La forme du plan du bâtiment change d'étage en étage pour correspondre à la courbure de l'enveloppe . Cela nécessite des poutres secondaires à cantilever à partir de la ligne de colonne de périmètre par différentes distances autour du bord de la dalle au chaque niveau. FIG40 : : la 2eme proposition pour la trame Source: formpig_ARUP selfridges_future systems.pdf FIG41 : : Coupe sur l’édifice Source: http://images.google.fr/imgres FIG42 : la vue extérieure du cadre structurel fini Source: formpig_ARUP selfridges_future systems.pdf
  • 29. Au centre du bâtiment se trouve un atrium recouvrit par un toit léger . Sa structure est en cadre métallique dans lequel les tiges prétendues soutiennent un vitrage fixé de type HARAN GLASS. FIG44:, la vue intérieur de l’atrium Source: http://images.google.fr/imgres FIG45: la structure de l’atrium Source: formpig_ARUP selfridges_future systems.pdf FIG46:, le volume éclaté sur l’atrium Source: http://images.google.fr/imgres
  • 30. LA STRUCTURE EXTERIEURE : la structure de l’enveloppe • La nécessité de former la géométrie incurvée de la façade représentait l'un des défis de conception les plus complexe. ce qui a incité l'équipe à regarder des méthodes plus homogènes et non conventionnelles de construction de façade • Le treillis métallique déployé a été utilisé comme coffrage permanent, plié sur la courbure requise et maintenu en place par un système d'échafaudage réglable soutenu sur les dalles de plancher dans le bâtiment. Quatre couches de renforcement structurel étaient puis fixé au coffrage, et le béton pulvérisé de l'extérieur à une épaisseur de 175mm. La méthode de pulvérisation humide a été utilisée pour la plupart du substrat, couvert par une dernière couche sèche de 30 mm d'épaisseur FIG47: coupe indicative à travers le mur de béton projeté, montrant le détail de fixation Source: formpig_ARUP selfridges_future systems.pdf FIG48: pulvériser le béton sur le cadre structurel Source: formpig_ARUP selfridges_future systems.pdf
  • 31. • Le système structurel choisi divise la surface de la façade en ruban selon la hauteur d'étage. Cela évite les problèmes de support d'une façade en béton de 30 m en haut. • Cette décision a permis à chaque étage de la façade à accrocher à la structure de plancher ci-dessus et seulement retenus latéralement à la connexion avec l'étage ci-dessous. Ainsi, l'importance probable des effets de flambage est réduite, et les charges de la façade peuvent être repartis au sol. • La structure de la façade a été analysée en GSA en pour concevoir les principaux Cadre. Les résultats de ces analyses ont été utilisés pour ajuster l'épaisseur de peau concrète pour réaliser un substrat de force et de rigidité minimiser la charge à supporter par le cadre porteur. FIG49:, Source: formpig_ARUP selfridges_future systems.pdf FIG50:, la structure analysé en GSA Source: formpig_ARUP selfridges_future systems.pdf
  • 32. • Le pont est une poutre en caisson en acier avec des raidisseurs internes, courbés à la fois sur plan et élévation, semblable à une aile d'avion. Un soutien supplémentaire est donné par un câble attaché au cadre du Selfridges au niveau du toit. • Le pont de travée de 37 m reliant le parking de la rue Moor était conduit par l'aspiration architecturale pour une forme élégante avec une relation claire au bâtiment Selfridges. • Un model du pont été utilisé en GSA pour produire des modèles développés de pont . • Le pont est recouvert par une voute en polycarbonate soutenue par une série des arcs en acier à section en T inclinés en angles variables, ces derniers sont soutenus par le tablier du pont et retenu latéralement hors de l'avion par la connexion à une main courante continue . La structure du pont FIG51: le soutien supplémentaire par les câbles Source : https://www.pinterest.fr/ FIG52: l’analyse du pont en GSA Source: formpig_ARUP selfridges_future systems.pdf FIG53: la vue intérieure du pont Source : https://www.pinterest.fr/
  • 33. LE MAGASIN SELFRIDGES , UNE ARCHITECTURE INTELLIGENTE ET ANIMEE : LA FACADE : La peau est composée de milliers de disques en aluminium, créant un grain fin et brillant comme les écailles d'un serpent ou les paillettes d'une robe Paco Rabanne. Au soleil, il scintille, reflétant les moindres changements des conditions météorologiques et prenant les couleurs, la lumière et les formes des gens et des choses qui passent, créant une forme animée et respirante. FIG54:, la façade animée Source : https://www.pinterest.fr/ FIG55: la façade animée Source : https://www.pinterest.fr/
  • 34. La construction distinctive de la façade recouvrait le substrat de béton pulvérisé par un pare-vapeur à membrane liquide, isolant, et une membrane colorée sur un rendu renforcé de verre . Enfin, le bâtiment était habillé de 15 000 Disques en aluminium anodisé, dont chacun a subi un contrôle de la technologie ColorReach PowerCore, le fleuron de Philips, représentant la nouvelle génération de l'éclairage extérieur. Le détail du revêtement de la façade: FIG56: les disques en aluminium anodisé Source : https://www.pinterest.fr/ FIG57: le détail indicative de la façade, construction et fixation Source: formpig_ARUP selfridges_future systems.pdf
  • 35. L’INFLUENCE DU MAGASIN SELFRIDGES SUR LA VILLE • Depuis sa construction, le bâtiment est devenu un point de repère architectural emblématique et vu comme une contribution majeure à la régénération de Birmingham. • le magasin Selfridges, participe à la politique de redéploiement du quartier commercial du Bull Ring se trouvant à la limite du centre ville FIG59:, : une architecture moderne inscrite dans un tissu historique Source : https://www.pinterest.fr/ FIG60:, le magasin Selfridges un point d’appel dans la ville Source : https://www.pinterest.fr/
  • 36. II-2- Aqua Tower -Chicago
  • 37. présentation : Situation L'Aqua est un gratte ciel Conçu par l’architecte jeanne gange construit en 2010 . Il mesure 262 mètres. Conçu par l'architecte Jeanne Gang. La construction se caractérise par ses balcons ondulés, différents à chaque étage. Le bâtiment comprend un total de 86 étages avec terrasses, jardins, kiosques de jardin, piscines, bains tourbillons ainsi que des équipements sportifs L'immeuble a été récompensé par l’Emporis Skyscraper Award 2011 comme le gratte-ciel le plus remarquable de l'année 2011. situé au 200 North Columbus Drive, dans le quartier de New Eastside a Chicago, dans l'État de l’Illinois aux Etats Unis FIG 61: The aqua tower Source: skyline-architecture-blog_-aqua-tower FIG62: The aqua tower situation Source: http://google,maps,com
  • 38. II-2-3- Source d'inspiration la tour a été imaginée comme un paysage vertical composé de collines, de vallées et de bassins. Les paramètres indépendants se combinent pour créer l'architecture d'Aqua FIG 63: The aqua tower reflexion Source: skyline-architecture-blog_-aqua-tower FIG 64: The aqua tower reflexion Source: http://www.lifeataqua.com/
  • 39. description de l’escape extérieur L'équipe de conception de l'Aqua Tower de Chicago a joué avec la façade en créant des balcons extrudés qui font onduler la surface du bâtiment. La simplicité de la conception et sa réflexion super intelligente est impressionnante Le bâtiment repose sur un soubassement de trois étages contient les halls des hôtels et des appartements http://www.solaripedia.com/13/188/ 1876/aqua_tower_looking_up.html FIG 65: The aqua tower Source: skyline-architecture-blog_-aqua-tower
  • 40. Sa forme distinctive est obtenue en faisant varier les dalles de plancher sur la hauteur de la tour, en fonction de critères tels que les vues, la lumière du soleil et l'utilisation. Sculpter stratégiquement la forme de chaque dalle offre des terrasses extérieures confortables, où les voisins peuvent interagir de manière décontractée et confortable, ainsi que des vues sur les sites de Chicago, la navigation des lignes de vue autour des coins et à travers les espaces entre les bâtiments existants. Le choix de la forme La conception globale est le résultat cumulatif des réponses à des conditions spécifiques de densité, d'environnement et d'utilisation. FIG 66: The aqua tower Source: skyline-architecture-blog_-aqua-tower FIG 68: The aqua tower Source: skyline-architecture-blog_-aqua-tower FIG 67: l’effet du vent sut hl’ aqua tower Source: photo capturée d’un documentaire intitulé Aqua Tower by Studio Gang Architects
  • 41. Gang a trouvé comment donner à l'enveloppe sa forme architectonique tourbillonnante tout en travaillant avec l'empreinte rectangulaire du bâtiment. En même temps, elle a imaginé des façons d'économiser l'énergie grâce à des stratégies durables ses plans d'étage, en conformité avec la forme ronde Bien que les architectes aient utilisé la modélisation informatique pour créer les contours ondulants, le fait que chaque dalle de plancher soit de forme unique signifiait que les calculs devaient être faits séparément pour chaque étage FIG 69: Un plan d’etalge de l’ aqua tower Source: skyline-architecture-blog_-aqua-tower FIG 70: coupe sur l’ aqua tower Source: skyline-architecture-blog_-aqua-tower
  • 42. C’est un immeubles a la verticalité qui a pu créer une communauté sur sa façade ! Ou les lignes de visibilité entre les terrasses voisines encouragent les liens sociaux et surtout avec un forme souple et dynamique qui perturbe les vents on permet une ambiance aussi agréables dans les balcons Enjeux sociaux : FIG 71: Esquisses présentées par l’architecte pour montrer son approche climatique Source: photo capturée d’un documentaire intitulé Aqua Tower by Studio Gang Architects FIG72: la communauté verticale dans’ aqua tower Source: photo capturée d’un documentaire intitulé Aqua Tower by Studio Gang Architects
  • 43. les balcons courbés protègent les appartements de la lumière intense du soleil tout en ajoutant un espace extérieur privé. Différents types de vitrages hautes performances à l'extérieur permettent également de réduire la charge solaire tout en profitant des vues. Et un jardin planté de 80 000 pieds carrés sur le podium de trois étages de la tour fournit un parc qui réduit l'effet d'îlot de chaleur. Enjeux environnementaux : FIG 73: The aqua tower Source: skyline-architecture-blog_-aqua-tower FIG 74: la terrasse verte de l’ aqua tower Source: skyline-architecture-blog_-aqua-tower
  • 44. Une architecture animée La nuit , La lumière est utilisée pour mettre en évidence les ponts thermiques des balcons de la tour.. Elles permettent également de mettre en valeur l'aspect visuel, structurel et thermique du biomimétisme utilisé dans l'esprit de ce projet. En effet, l'architecte a décidé d'utiliser comme source d'inspiration la structure lamellaire de certaines rives des Grands Lacs combinée à l'érosion des roches par l'eau. Ce building est donc une sorte de cascade fossilisée dans le temps FIG 75: la façade animéé de l’aqua Tower, Source: http://images.google.fr/imgres FIG 76: la façade animéé de l’aqua Tower, Source: http://images.google.fr/imgres
  • 45. II-3-Le Musée de Graz - KUNSTHAUS GRAZ -
  • 46. PRESENTATION DU PROJET SITUATION : Le musée d'art de Graz (en allemand : Kunsthaus Graz, littéralement la maison (« Haus ») d'art (« Kunst »)) est le musée d‘art de la ville autrichienne de Graz. Le musée a été construit en vue des manifestations culturelles de 2003 alors que la ville était capitale européenne de la culture, et est depuis l'un des principaux monuments de la ville, Il est situé sur la rive droite de la rivière Mur, sur la rue Lenkai Südtiroler Platz, inséré dans le paysage urbain de la ville historique de Graz . Entouré de vieux bâtiments. Dans le lot voisin, est la maison d’Autriche, considéré comme un monument historique pour être le plus ancien bâtiment en fonte en Europe. FIG 77:le musée de Graz – Autriche Source: http://images.google.fr/imgres
  • 47. CONCEPTEURS : Comme il ait été décidé de construire un musée d’art contemporain à Graz, des concours ont étaient fait en 1988 et 1998 , mais il ne s’est jamais concrétisé. En 2000 a eu lieu dans un troisième concours qui a élu la conception actuelle de Londres architectes Cook Peter et Colin Fournier. Depuis lors, le Kunsthaus est devenu un point de repère architectural à Graz. FIG 78: Colin Fournier Source: http://images.google.fr/imgres FIG 79: Peter Cook Source: http://images.google.fr/imgres
  • 48. CONCEPTION : Pour ce projet l’intention principale des deux architectes était de créer une interaction dynamique entre le cœur historique de la ville et le musée, une sorte de pont entre l’historique et le moderne. Surnommé le « Friendly Alien » « gentil extraterrestre », par ses concepteurs. FIG 80: Le musée de Graz – Autriche Source: http://images.google.fr/imgres
  • 49. Il contraste par sa forme exotique, avec des restes de forme animale qui pourraient ressembler à une chenille, ballon ou bulle, dans la mouvance de ce qu'on appelle la blob architecture. Le volume a un effet d’apesanteur pour être suspendu au rez-de-chaussée, avec un mur de verre qui révèle comment cela se poursuit à l’intérieur. Sketch –Peter Cook FIG 81: sketch du musée, Peter Source : https://youtu.be/ANPYrJheThA FIG 82:le rez-de-chaussée vitré Source : https://www.pinterest.fr/ FIG 83: sketch du musée, Peter Source: http://images.google.fr/imgres
  • 50. Dans la partie supérieure du profilé de recouvrement 16 buses d’accentuer et d’agir comme la construction de puits de lumière, captant la lumière du jour. La peau extérieure qui définit la forme de la construction, est conçut pour que le musée devient une installation vivante. FIG 84: la peau extérieure animée Source : https://www.pinterest.fr/ FIG 85: les buses de lumière Source : https://www.pinterest.fr/
  • 51. LA FORME PAR RAPPORT AU FONCTIONNEMENT • le contraste de forme sur les blocs extérieurs se fondent avec la conception et le rôle initial du projet qui est l’exposition . • La forme blob a permit le dégagement de l’espace intérieur. • La relation et la cohérence entre les différents blocs sont assurées par une rampe montante appelé « Pin » ou bien « le transporteur », qui fait déplacer les visiteurs graduellement aux différents halls d’exposition en leur permettant de découvrir divers espaces ce qui donne une aperçu unique de l’œuvre présentés au visiteurs. FIG 86: la relation entre les différents espaces Source: http://images.google.fr/imgres FIG 87: La rampe montante Source: http://images.google.fr/imgres FIG 88: Le plan du 4eme étage Source : Spacelab_KunsthausGraz.PDF
  • 52. LA STRUCTURE La structure se compose principalement de deux parties : Structure portante en poteaux-poutres selon une construction mixte ( acier + béton armé ), avec une portée de 60m . LA STRUCTURE INTERIEURE : FIG 89: Le volume éclaté Source: http://images.google.fr/imgres FIG 90: Le volume éclaté Source: http://images.google.fr/imgres
  • 53. LA STRUCTURE EXTERIEURE : Elle est constitue par une structure spatiale tridimensionnelle, avec un revêtement métallique et un système d’imperméabilité et d’isolation thermique à la base d’un substrat en verre cellulaire . la structure de l’enveloppeFIG 91: L’exécution de la structure spatiale Source: http://images.google.fr/imgres FIG 92: Le volume éclaté Source: http://images.google.fr/imgres FIG 93 : Le montage de la structure spatiale Source: http://images.google.fr/imgres FIG 94: le revêtement métallique Source : installation of FOAMGLASS_salbs.PDF
  • 54. Ils ont la même composition structurelle que l’enveloppe extérieur. En raison de la forme, ils sont constitués comme des coquilles autoportantes avec une base hexagonale ,qui sont insérées dans la peau extérieure en tant qu'éléments de construction distincts. Comma la construction est complexes et exigeantes, où l’on ne trouve guère de surfaces planes, ils ont choisi pour l’isolation thermique un matériau qui se distingue entre autres par l’extrême simplicité à être façonné et travaillé :FOAMGLAS, en l’occurrence. Que le support soit plan ou courbe, il est possible de poser l’isolant FOAMGLAS avec une adhérence optimale sur le support. La surface est ajustée en ponçant pour obtenir la forme souhaitée. Les buses sur le toit : FIG 95: la structure indépendante de la buse Source : Spacelab_KunsthausGraz.PDF FIG 96: la mise en place des plaques FOAMGLAS Source : installation of FOAMGLASS_salbs.PDF FIG 97: la structure hexagonale de la base de buse Source : Spacelab_KunsthausGraz.PDF FIG 98: le façonnage plaque FOAMGLAS pour les buses Source : installation of FOAMGLASS_salbs.PDF
  • 55. LE MUSÉE DE GRAZ ,UNE ARCHITECTURE INTELLIGENTE : LA FACADE : Il s’agissait, dans le programme, de faire rayonner l’art contemporain. Les architectes Peter Cook et Colin Fournier ont dépassé toutes les attentes . La texture du bâtiment offre une interface numérique qui permet l’échange permanent avec son environnement. Il est toujours avec ses formes qui perpétuent la blob architecture , l’ouvrage est devenu tant une vitrine artistique qu’un œuvre architectural. FIG 99: la façade animé Source : https://www.pinterest.fr/ FIG100: la façade animé Source : https://www.pinterest.fr/
  • 56. Au dessous , il ont installé 925 lampes fluorescentes circulaires avec 40W et d’un diamètre de 40 cm . Le concept de parois BIX, néologisme formé à partir de Big et Pixel, est une surface en verre acrylique sur la façade . FIG101: les lampes fluorescentes de la façade Source : https://www.pinterest.fr/ FIG102: la superposition des différents composants de façade Source : https://www.pinterest.fr/
  • 57. L’INFLUENCE DE KUNSTHAUS GRAZ SUR LA VILLE • Les concepteurs du projet ont créé une synthèse impressionnante qui unit son langage architectural innovant avec un milieu urbain et un vieux bâtiment historique. Le dialogue esthétique entre la nouvelle structure blob du Kunsthaus et le Château Tour de l’Horloge Schloßberg, est le nouveau fleuron de la ville qui représente la transformation de la ville dans une nouvelle ère, mais sans oublier son passé. • Une interaction dynamique entre l’historique et le moderne . • le revêtement externe communiquant, offre aussi la possibilité d'une plate-forme d'échange artistiques, qui permettre un dialogue vivant avec l'environnement immédiat ,ce qu’il améliore l’infrastructure culturelle de la ville Graz. FIG103: kunstaus Graz au plein cœur de Source: http://images.google.fr/imgres FIG105: la façade animée Source: http://images.google.fr/imgres FIG104: la vue du Château Tour de l’Horloge à partir de la buse du kunstaus Source: http://images.google.fr/imgres FIG106: l’exposition à l’intérieur du musée Source: http://images.google.fr/imgres
  • 58. Conclusion Le plus souvent, ce courant est indissociable de l’utilisation des nouveaux outils informatiques. Les architectes et designers se servent de différents logiciels 3D étudiés pour la création d’effets spéciaux, ou pour le design d’objet. Ces logiciels leurs permettent de générer des formes organiques complexes et dynamiques hors de portée des méthodes analogique habituelles. Les notions d’évolution et d’adaptation à l’environnement (extérieur ou intérieur) sont souvent au cœur de la problématique.
  • 59. SYNTHESE: Les réalisations blob ont toujours pour but de créé une synthèse impressionnante qui unit le langage architectural innovant avec le milieu urbain. Le dialogue esthétique entre la nouvelle structure blob et le tissu urbain existant est le nouveau fleuron du monde qui représente la transformation de l’architecture dans une nouvelle ère.
  • 60. Sources et réferences  (1)-https://www.designingbuildings.co.uk/wiki/Blobitecture  (2)Wikipédia  (3)https://sites.google.com/site/architecturenouvelle/Home/theorie/la- blobitecture  (4) Wikepidia  (5) http://utopies.skynetblogs.be  (6) http://archidaily,com  (7) Cyberographie publiée par Antonio Castelnou  (8) Cyberographie publiée par Antonio Castelnou  (9) Cyberographie publiée par Antonio Castelnou  (10) http://www.lifeataqua.com/  (11) selfridges/formpig_ARUP%20selfridges_future%20systems.pdf  (12) archi-science-light_2.pdf  (13) towards_a_media_architecture.pdf  (14) du-et-al-2017-sustainability-life-satisfaction-downtown-vs- suburban-chicago-case-study.pdf
  • 61. (15) http://www.solaripedia.com/13/188/1876/aqua_tower_looking_up.html (16) 31006_CS_Rajini.pdf Pages-de-Styles-inspirés-de-la-nature-3.pdf (17) http://archidaily,com (18) Spacelab_KunsthausGraz (3).pdf (19) Cyberographie :Theo-Jones-Experimental-Skin-Kunsthaus-Graz-Dissertation-2014-theojones.com (1)2.pdf (19) Cyberographie Theo-Jones-Experimental-Skin-Kunsthaus-Graz-Exploratory-Research-Journal-2014- theojones.com (1)2.pdf (20) Cyberographie : Mission_Statement_Kunsthaus_Graz (21) Cyberographie : pdflegend.com_kunsthaus-graz-a-spectacle-of-everyday-life-1.pdf (22) Cyberographie : Das_Kunsthaus_Graz_Steiermark (23) formpig_ARUP selfridges_future systems.pdf
