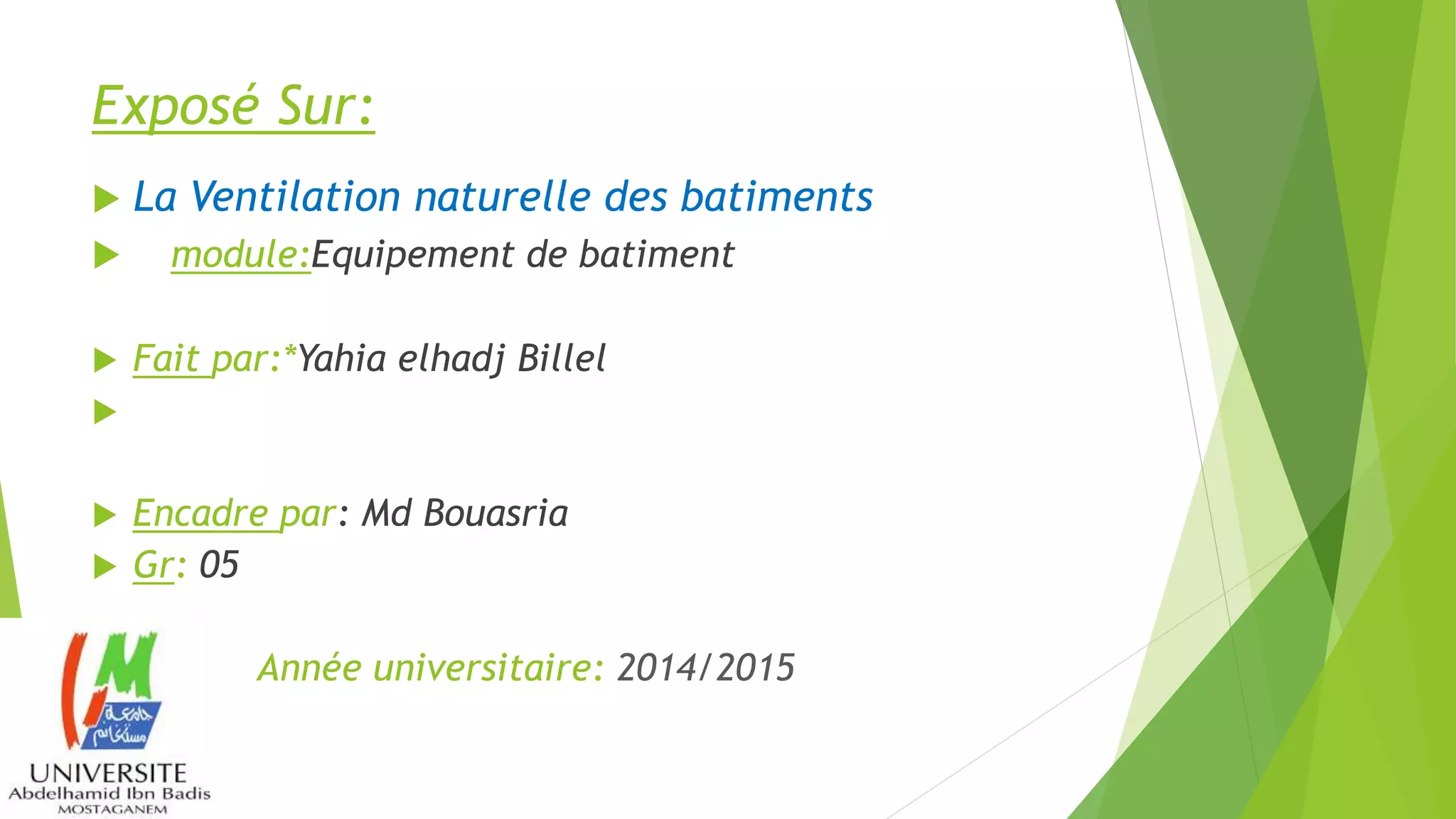

1. Exposé Sur:
La Ventilation naturelle des batiments
module:Equipement de batiment
Fait par:*Yahia elhadj Billel
Encadre par: Md Bouasria
Gr: 05
Année universitaire: 2014/2015

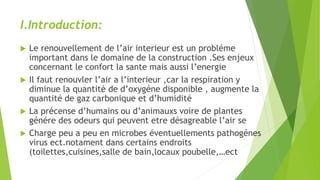

2. I.Introduction:
Le renouvellement de l’air interieur est un probléme
important dans le domaine de la construction .Ses enjeux
concernant le confort la sante mais aussi l’energie
Il faut renouvler l’air a l’interieur ,car la respiration y
diminue la quantité de d’oxygéne disponible , augmente la
quantité de gaz carbonique et d’humidité
La précense d’humains ou d’animauxs voire de plantes
génére des odeurs qui peuvent etre désagreable l’air se
Charge peu a peu en microbes éventuellements pathogénes
virus ect.notament dans certains endroits
(toilettes,cuisines,salle de bain,locaux poubelle,…ect

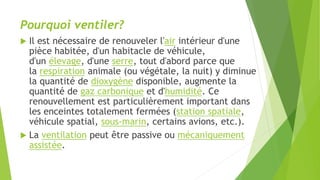

3. Pourquoi ventiler?
Il est nécessaire de renouveler l'air intérieur d'une
pièce habitée, d'un habitacle de véhicule,
d'un élevage, d'une serre, tout d'abord parce que
la respiration animale (ou végétale, la nuit) y diminue
la quantité de dioxygène disponible, augmente la
quantité de gaz carbonique et d'humidité. Ce
renouvellement est particulièrement important dans
les enceintes totalement fermées (station spatiale,
véhicule spatial, sous-marin, certains avions, etc.).
La ventilation peut être passive ou mécaniquement
assistée.

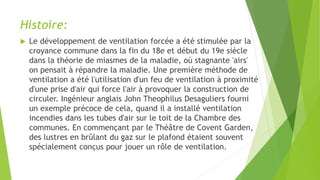

4. Histoire:
Le développement de ventilation forcée a été stimulée par la
croyance commune dans la fin du 18e et début du 19e siècle
dans la théorie de miasmes de la maladie, où stagnante 'airs'
on pensait à répandre la maladie. Une première méthode de
ventilation a été l'utilisation d'un feu de ventilation à proximité
d'une prise d'air qui force l'air à provoquer la construction de
circuler. Ingénieur anglais John Theophilus Desaguliers fourni
un exemple précoce de cela, quand il a installé ventilation
incendies dans les tubes d'air sur le toit de la Chambre des
communes. En commençant par le Théâtre de Covent Garden,
des lustres en brûlant du gaz sur le plafond étaient souvent
spécialement conçus pour jouer un rôle de ventilation.

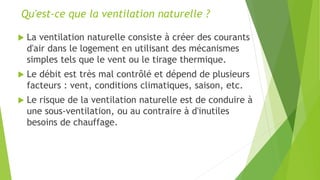

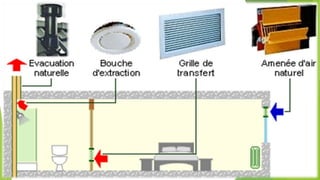

5. Qu'est-ce que la ventilation naturelle ?
La ventilation naturelle consiste à créer des courants
d'air dans le logement en utilisant des mécanismes
simples tels que le vent ou le tirage thermique.
Le débit est très mal contrôlé et dépend de plusieurs
facteurs : vent, conditions climatiques, saison, etc.
Le risque de la ventilation naturelle est de conduire à
une sous-ventilation, ou au contraire à d'inutiles
besoins de chauffage.
6.
7.

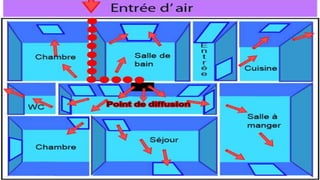

8. Principe De La Ventilation Naturelle:
La ventilation naturelle fonctionne grâce à 2 phénomènes physiques. Le
premier est laconvection. L'air plus chaud des pièces monte et créé une
dépression qui amène de l'air froid, et donc de l'air neuf. Voilà un petit
schéma montrant l'application de l'effet de convection pour "faire" de la
ventilation naturelle,

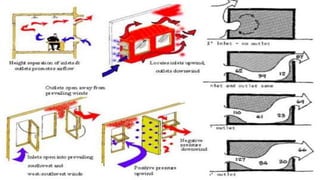

Le deuxième phénomène est le vent, en effet, le vent est une différence de
pression, qui lorsqu'il souffle sur les ouvertures de la maison permet une
circulation d'air à l'intérieur de celle-ci.
9.
10.

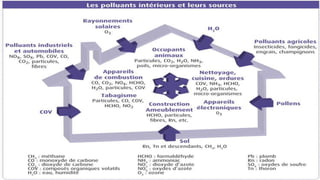

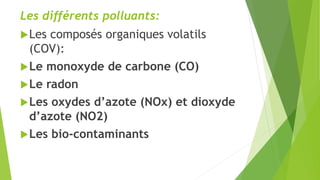

11. Les différents polluants:
Les composés organiques volatils
(COV):
Le monoxyde de carbone (CO)
Le radon
Les oxydes d’azote (NOx) et dioxyde
d’azote (NO2)
Les bio-contaminants
12.

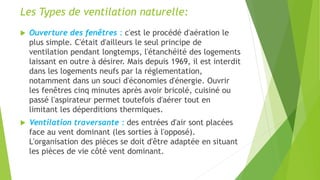

13. Les Types de ventilation naturelle:
Ouverture des fenêtres : c'est le procédé d'aération le
plus simple. C'était d'ailleurs le seul principe de
ventilation pendant longtemps, l'étanchéité des logements
laissant en outre à désirer. Mais depuis 1969, il est interdit
dans les logements neufs par la réglementation,
notamment dans un souci d'économies d'énergie. Ouvrir
les fenêtres cinq minutes après avoir bricolé, cuisiné ou
passé l'aspirateur permet toutefois d'aérer tout en
limitant les déperditions thermiques.
Ventilation traversante : des entrées d'air sont placées
face au vent dominant (les sorties à l'opposé).
L'organisation des pièces se doit d'être adaptée en situant
les pièces de vie côté vent dominant.
14. Les Types de ventilation naturelle:
Tirage thermique : le principe est que l'air chaud monte
car il est plus léger que l'air froid. Ce dernier se réchauffe
à son tour et ainsi de suite. Des entrées d'air sont placées
en bas des murs. Des bouches et un conduit vertical
évacuent l'air par le toit. Ce mécanisme se retrouve dans
les maisons équipées d'une cheminée dont le conduit est
ouvert.
Vent et tirage thermique associés : l'effet de tirage du
conduit vertical est renforcé par un extracteur qui crée
une dépression supplémentaire en tournant sous l'impact
du vent. C'est un système de ventilation naturelle très
répandu.
D'autres techniques visent à créer une dépression
localisée, sous l'effet du soleil notamment. C'est le cas
dans le principe du mur Trombe (ou Trombe-Michel).
15.

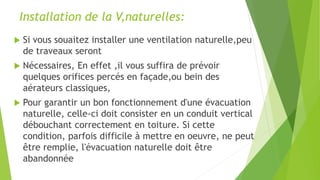

16. Installation de la V,naturelles:
Si vous souaitez installer une ventilation naturelle,peu
de traveaux seront
Nécessaires, En effet ,il vous suffira de prévoir
quelques orifices percés en façade,ou bein des
aérateurs classiques,
Pour garantir un bon fonctionnement d'une évacuation
naturelle, celle-ci doit consister en un conduit vertical
débouchant correctement en toiture. Si cette
condition, parfois difficile à mettre en oeuvre, ne peut
être remplie, l'évacuation naturelle doit être
abandonnée

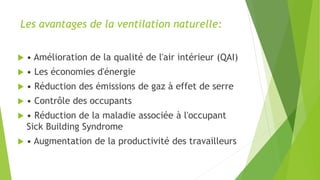

17. Les avantages de la ventilation naturelle:
• Amélioration de la qualité de l'air intérieur (QAI)
• Les économies d'énergie
• Réduction des émissions de gaz à effet de serre
• Contrôle des occupants
• Réduction de la maladie associée à l'occupant
Sick Building Syndrome
• Augmentation de la productivité des travailleurs

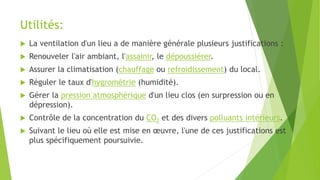

18. Utilités:
La ventilation d'un lieu a de manière générale plusieurs justifications :
Renouveler l'air ambiant, l'assainir, le dépoussiérer.
Assurer la climatisation (chauffage ou refroidissement) du local.
Réguler le taux d'hygrométrie (humidité).
Gérer la pression atmosphérique d'un lieu clos (en surpression ou en
dépression).
Contrôle de la concentration du CO2 et des divers polluants intérieurs.
Suivant le lieu où elle est mise en œuvre, l'une de ces justifications est
plus spécifiquement poursuivie.

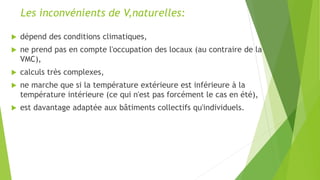

19. Les inconvénients de V,naturelles:
dépend des conditions climatiques,
ne prend pas en compte l'occupation des locaux (au contraire de la
VMC),
calculs très complexes,
ne marche que si la température extérieure est inférieure à la
température intérieure (ce qui n'est pas forcément le cas en été),
est davantage adaptée aux bâtiments collectifs qu'individuels.
20. QUELLE SOLUTION CHOISIR?
Dans les nouvelles constructions:
Toutes les nouvelles constructions doivent être équipées d'un système de
ventilation adéquat, installé suivant les normes et directives en vigueur.
Conception et mise en œuvre:
Il faut tenir compte des exigences de la ventilation dès la conception du
bâtiment.
Dans les constructions existantes:
Profitez d'une rénovation en profondeur pour installer un système moderne de
ventilation.

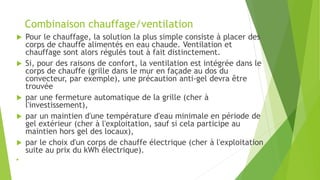

21. Combinaison chauffage/ventilation
Pour le chauffage, la solution la plus simple consiste à placer des
corps de chauffe alimentés en eau chaude. Ventilation et
chauffage sont alors régulés tout à fait distinctement.
Si, pour des raisons de confort, la ventilation est intégrée dans le
corps de chauffe (grille dans le mur en façade au dos du
convecteur, par exemple), une précaution anti-gel devra être
trouvée
par une fermeture automatique de la grille (cher à
l'investissement),
par un maintien d'une température d'eau minimale en période de
gel extérieur (cher à l'exploitation, sauf si cela participe au
maintien hors gel des locaux),
par le choix d'un corps de chauffe électrique (cher à l'exploitation
suite au prix du kWh électrique).

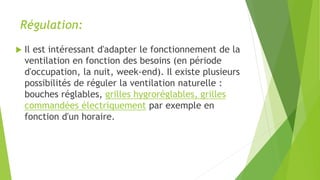

22. Régulation:
Il est intéressant d'adapter le fonctionnement de la
ventilation en fonction des besoins (en période
d'occupation, la nuit, week-end). Il existe plusieurs
possibilités de réguler la ventilation naturelle :
bouches réglables, grilles hygroréglables, grilles
commandées électriquement par exemple en
fonction d'un horaire.

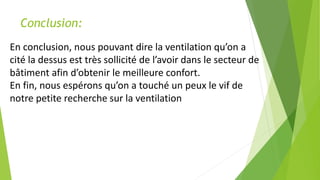

23. Conclusion:
En conclusion, nous pouvant dire la ventilation qu’on a
cité la dessus est très sollicité de l’avoir dans le secteur de
bâtiment afin d’obtenir le meilleure confort.
En fin, nous espérons qu’on a touché un peux le vif de
notre petite recherche sur la ventilation
