Conception des ponts

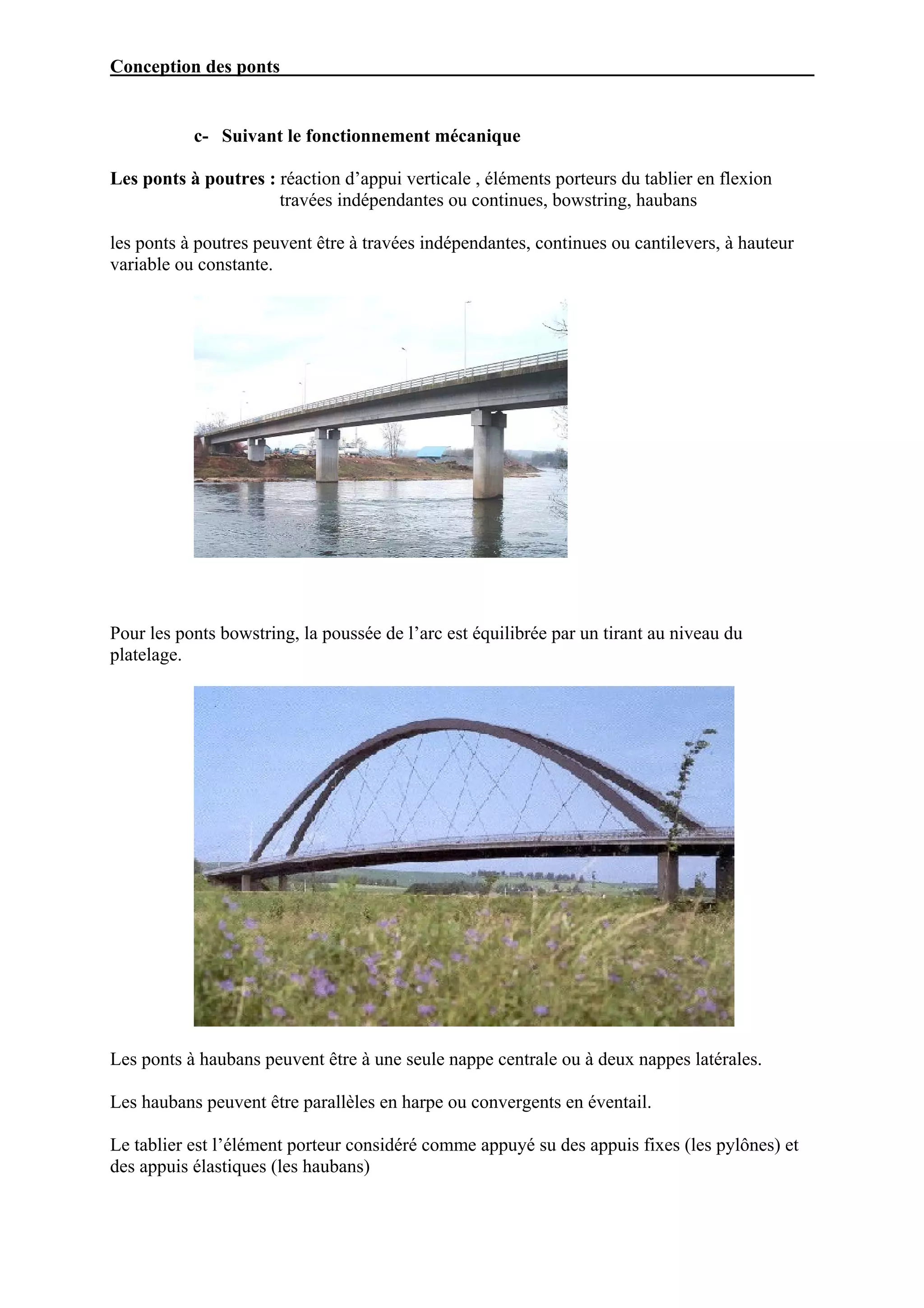

           c- Suivant le fonctionnement mécanique

Les ponts à poutres : réaction d’appui verticale , éléments porteurs du tablier en flexion
                      travées indépendantes ou continues, bowstring, haubans

les ponts à poutres peuvent être à travées indépendantes, continues ou cantilevers, à hauteur
variable ou constante.




Pour les ponts bowstring, la poussée de l’arc est équilibrée par un tirant au niveau du
platelage.




Les ponts à haubans peuvent être à une seule nappe centrale ou à deux nappes latérales.

Les haubans peuvent être parallèles en harpe ou convergents en éventail.

Le tablier est l’élément porteur considéré comme appuyé su des appuis fixes (les pylônes) et
des appuis élastiques (les haubans)
Conception des ponts

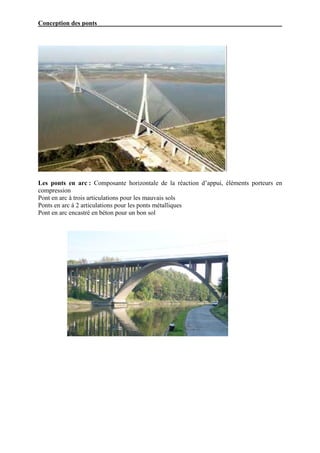

Les ponts en arc : Composante horizontale de la réaction d’appui, éléments porteurs en
compression
Pont en arc à trois articulations pour les mauvais sols
Ponts en arc à 2 articulations pour les ponts métalliques
Pont en arc encastré en béton pour un bon sol
Conception des ponts

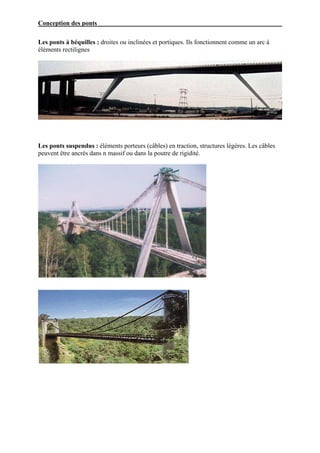

Les ponts à béquilles : droites ou inclinées et portiques. Ils fonctionnent comme un arc à
éléments rectilignes




Les ponts suspendus : éléments porteurs (câbles) en traction, structures légères. Les câbles
peuvent être ancrés dans n massif ou dans la poutre de rigidité.
Conception des ponts

Les ponts mobiles : pour les besoins de la navigation

Ponts levants
Conception des ponts

Ponts tournants




Ponts basculants
Conception des ponts

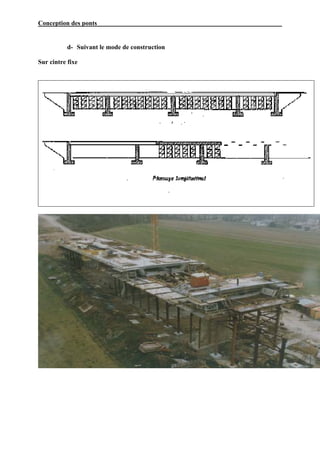

           d- Suivant le mode de construction

Sur cintre fixe
Conception des ponts

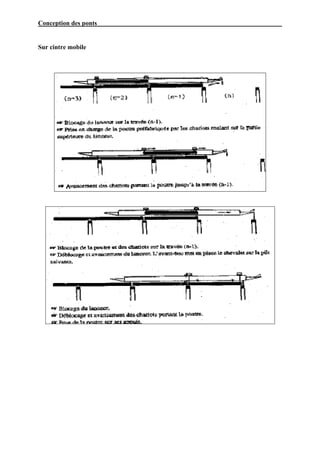

Sur cintre mobile
Conception des ponts

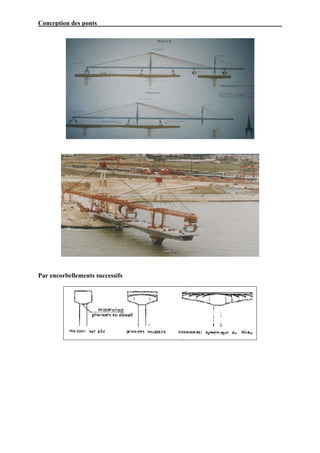

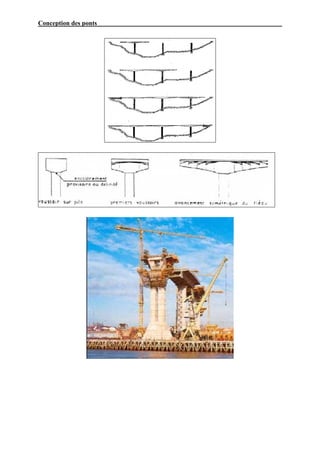

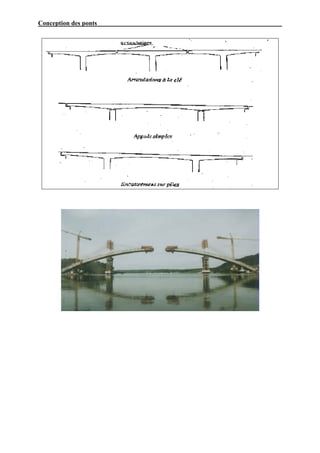

Par encorbellements successifs
Conception des ponts
Conception des ponts
Conception des ponts
Conception des ponts

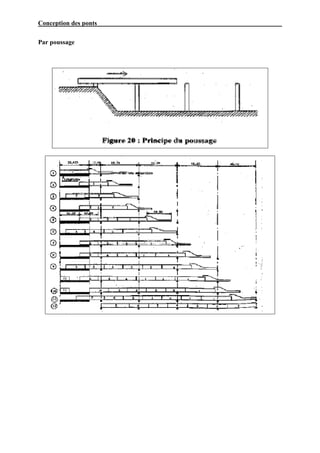

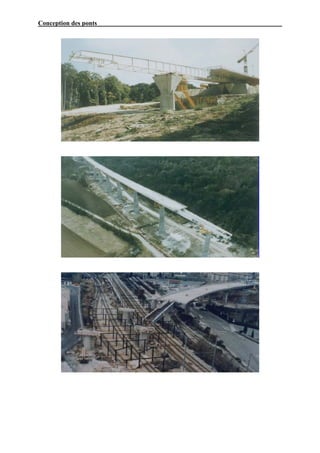

Par poussage
Conception des ponts
Conception des ponts

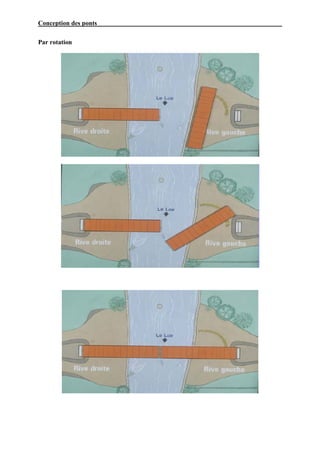

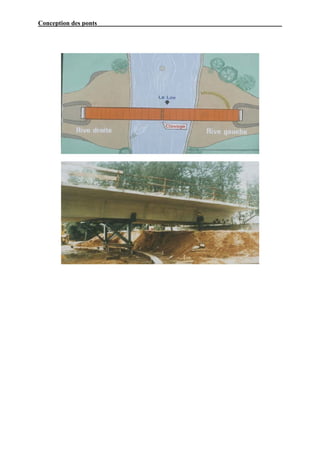

Par rotation
Conception des ponts
