Les élastomères de synthèse, incluant polysulfures, polysiloxanes et polyéthers, sont des matériaux efficaces pour les empreintes en raison de leur facilité d'utilisation et des différentes viscosités. Les polysulfures présentent une contraction de 0,6% en 24 heures, tandis que les silicones polymérisant par addition offrent une précision améliorée avec seulement 0,05% de contraction. Les polyéthers, bien que comparables aux polysulfures, ont une flexibilité limitée et absorbent l'eau, ce qui les rend sensibles aux variations dimensionnelles.

1. REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

2. Les élastomères de synthèse

3. Les élastomères de synthèse constituent par leur
simplicité d’emploi et la multiplicité des substances
utilisables pour leur moulage au laboratoire, un matériau
de prise d’empreinte de choix ; chimiquement ce sont
soit :
 des polysulfures
 des polysiloxanes
 des polyéthers
D’après les normes internationales ils sont classés en 3
types :
 Type 1 : caoutchouc à haute viscosité
 Type 2 : caoutchouc à moyenne viscosité
 Type 3 : caoutchouc à basse viscosité

4. Caoutchouc de type
polysulfure

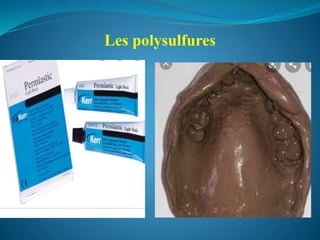

5. Les polysulfures

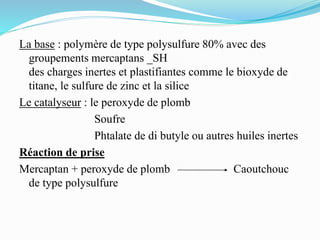

6. La base : polymère de type polysulfure 80% avec des
groupements mercaptans _SH
des charges inertes et plastifiantes comme le bioxyde de
titane, le sulfure de zinc et la silice
Le catalyseur : le peroxyde de plomb
Soufre
Phtalate de di butyle ou autres huiles inertes
Réaction de prise
Mercaptan + peroxyde de plomb Caoutchouc
de type polysulfure

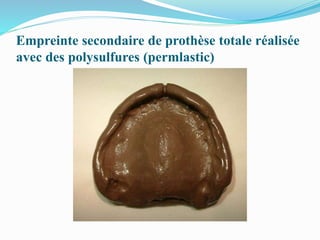

7. Empreinte secondaire de prothèse totale réalisée
avec des polysulfures (permlastic)

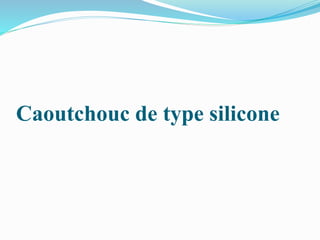

8. Caoutchouc de type silicone

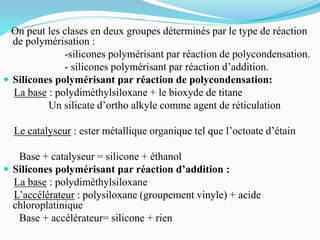

9. On peut les clases en deux groupes déterminés par le type de réaction
de polymérisation :
-silicones polymérisant par réaction de polycondensation.
- silicones polymérisant par réaction d’addition.
 Silicones polymérisant par réaction de polycondensation:
La base : polydimèthylsiloxane + le bioxyde de titane
Un silicate d’ortho alkyle comme agent de réticulation
Le catalyseur : ester métallique organique tel que l’octoate d’étain
Base + catalyseur = silicone + éthanol
 Silicones polymérisant par réaction d’addition :
La base : polydimèthylsiloxane
L’accélérateur : polysiloxane (groupement vinyle) + acide
chloroplatinique
Base + accélérateur= silicone + rien

10. M. ATROUS 10

11. M. ATROUS 11

12. M. ATROUS 12

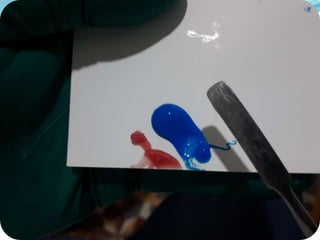

13. M. ATROUS 13

14. M. ATROUS 14

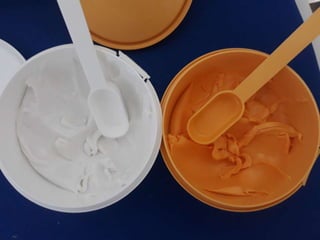

15. M. ATROUS 15

17. M. ATROUS 17

18. Empreinte.
M.
ATROUS
18

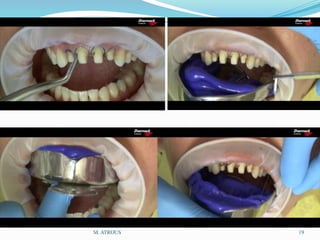

19. M. ATROUS 19

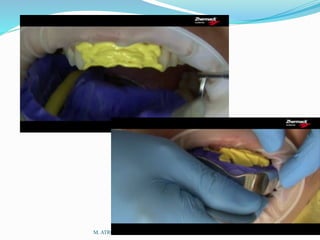

20. M. ATROUS 20

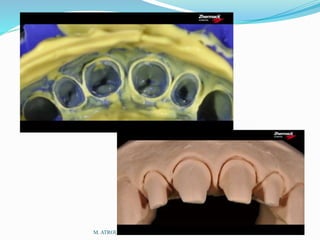

21. M. ATROUS 21

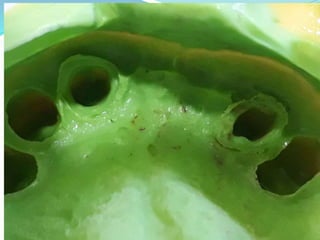

22. M. ATROUS 22

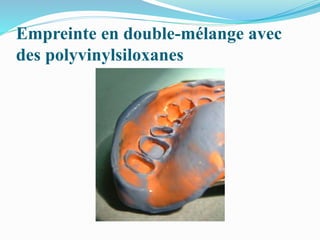

23. Empreinte en double-mélange avec
des polyvinylsiloxanes

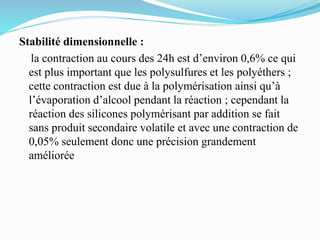

24. Stabilité dimensionnelle :
la contraction au cours des 24h est d’environ 0,6% ce qui
est plus important que les polysulfures et les polyéthers ;
cette contraction est due à la polymérisation ainsi qu’à
l’évaporation d’alcool pendant la réaction ; cependant la
réaction des silicones polymérisant par addition se fait
sans produit secondaire volatile et avec une contraction de
0,05% seulement donc une précision grandement
améliorée

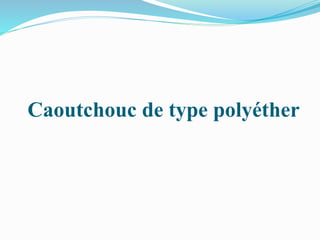

25. Caoutchouc de type polyéther

26. Les polyéthers
M. ATROUS 26

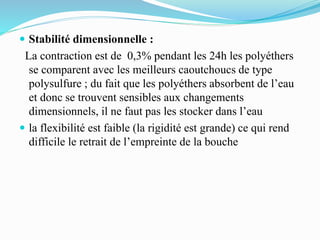

27.  Stabilité dimensionnelle :
La contraction est de 0,3% pendant les 24h les polyéthers
se comparent avec les meilleurs caoutchoucs de type
polysulfure ; du fait que les polyéthers absorbent de l’eau
et donc se trouvent sensibles aux changements
dimensionnels, il ne faut pas les stocker dans l’eau
 la flexibilité est faible (la rigidité est grande) ce qui rend
difficile le retrait de l’empreinte de la bouche

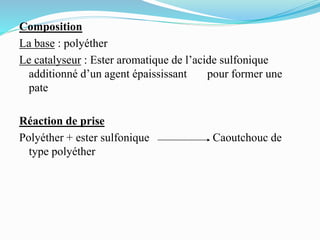

28. Composition
La base : polyéther
Le catalyseur : Ester aromatique de l’acide sulfonique
additionné d’un agent épaississant pour former une
pate
Réaction de prise
Polyéther + ester sulfonique Caoutchouc de
type polyéther

29. Conditionnement en cartouches du polyéther
pour le mélange automatique (pentamix)
