1. INSTITUT SUPÉRIEUR DES ETUDES TECHNOLOGIQUES DE RADES
SADT
D’UN CLIMATISEUR
RÉVERSIBLE
Réalisé(s) par :
Lagueneb Hamza
1 ère Année Master Mécatronique
1

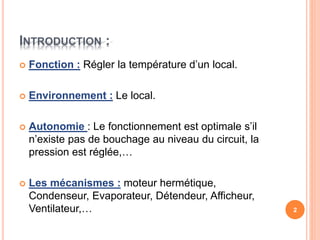

2. INTRODUCTION :
 Fonction : Régler la température d’un local.
 Environnement : Le local.
 Autonomie : Le fonctionnement est optimale s’il
n’existe pas de bouchage au niveau du circuit, la
pression est réglée,…
 Les mécanismes : moteur hermétique,
Condenseur, Evaporateur, Détendeur, Afficheur,
Ventilateur,… 2

3.  Electronique de gestion de système : Carte
électronique, télécommande.
 Energie : électrique.
 Moyen de communication : Afficheur de
température.
 Moyen de contrôle : Sonde.
 Equipement qui lui permet d’agir : Ventilateurs.
3

4. LE CLIMATISEUR EST-IL UN SYSTÈME MÉCATRONIQUE?
 :Partie Mécanique l’obtention du climatiseur est du
à une succession des opérations mécaniques.
 Partie Electrique: le fonctionnement du climatiseur
est assuré par un moteur électrique .
 Partie informatique: les informations sont traitées
à l’aide d’une carte électronique.
4

5. SADT(STRUCTURED ANALYSIS AND DESIGN TECHNICS) :
 A-0 :
Conditionner l’air
We
Programme Fréon(R22) Opérateur
Air non conditionné Air conditionné
Climatiseur réversible
Bruit
Eau condensé
5
Chaleur

6. Choisir le
mode
Piloter le
système
Régler la
Température
souhaitée
We Programme Réglage
Air non
conditionné
Air
conditionné
Bruit
Eau condensé
Information
Compte rendu

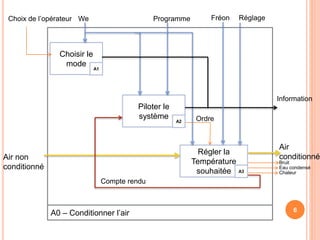

A0 – Conditionner l’air
A1
A2
A3
Choix de l’opérateur
6
Fréon
Chaleur
Ordre
