TOLÉRANCES DIMENSIONNELLES.ppt
- 1. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique

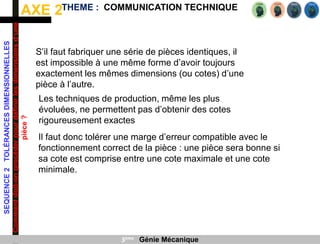

- 2. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Il faut donc tolérer une marge d’erreur compatible avec le fonctionnement correct de la pièce : une pièce sera bonne si sa cote est comprise entre une cote maximale et une cote minimale. S’il faut fabriquer une série de pièces identiques, il est impossible à une même forme d’avoir toujours exactement les mêmes dimensions (ou cotes) d’une pièce à l’autre. Les techniques de production, même les plus évoluées, ne permettent pas d’obtenir des cotes rigoureusement exactes

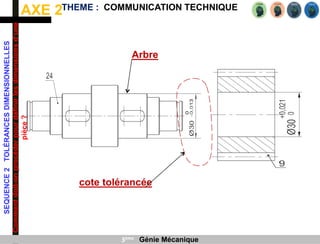

- 3. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Arbre cote tolérancée

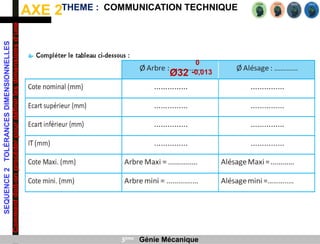

- 4. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø32 0 -0,013

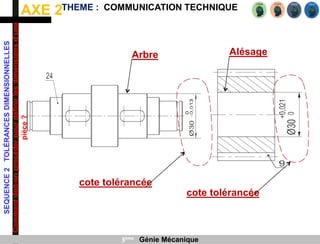

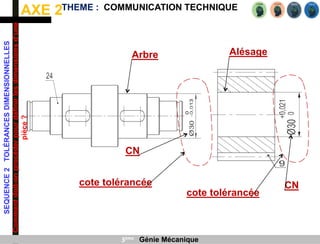

- 5. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Arbre Alésage cote tolérancée cote tolérancée
- 6. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø30 +0,021 0
- 7. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Arbre Alésage cote tolérancée cote tolérancée CN CN
- 8. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø30 +0,021 0 Ø30 Ø30

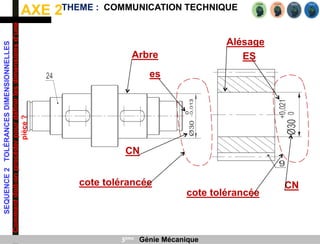

- 9. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Arbre Alésage cote tolérancée cote tolérancée CN CN es ES

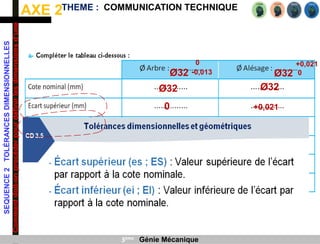

- 10. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø32 0 -0,013 Ø32 +0,021 0 Ø32 Ø32 0 +0,021

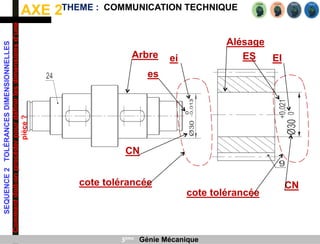

- 11. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Arbre Alésage cote tolérancée cote tolérancée CN CN es ES ei EI

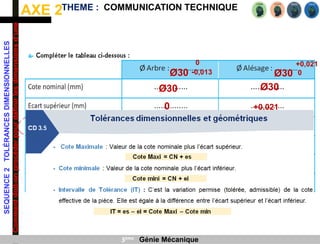

- 12. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø30 +0,021 0 Ø30 Ø30 0 +0,021 -0,013 0

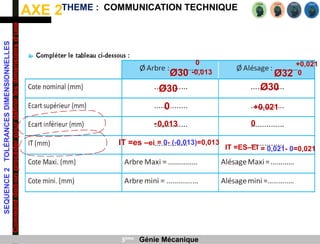

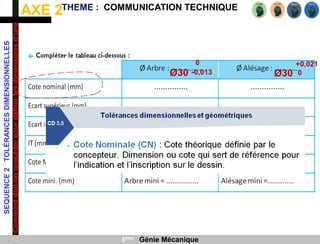

- 13. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø32 +0,021 0 Ø30 Ø30 0 +0,021 -0,013 0 IT =es –ei = 0- (-0,013)=0,013 IT =ES–EI = 0,021- 0=0,021

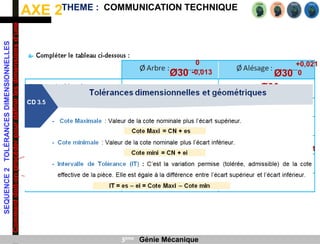

- 14. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø30 +0,021 0 Ø30 Ø30 0 +0,021 -0,013 0 IT =es –ei = 0- (-0,013)=0,013 IT =ES–EI = 0,021- 0=0,021

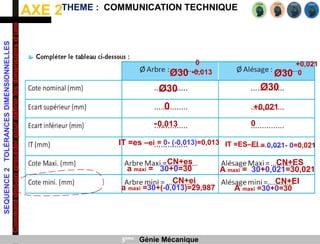

- 15. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø30 +0,021 0 Ø30 Ø30 0 +0,021 -0,013 0 IT =es –ei = 0- (-0,013)=0,013 IT =ES–EI = 0,021- 0=0,021 CN+es a maxi = 30+0=30 CN+ES A maxi = 30+0,021=29,021
- 16. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 0 -0,013 Ø30 +0,021 0 Ø30 Ø30 0 +0,021 -0,013 0 IT =es –ei = 0- (-0,013)=0,013 IT =ES–EI = 0,021- 0=0,021 CN+es a maxi = 30+0=30 CN+ES A maxi = 30+0,021=30,021 CN+ei a maxi =30+(-0,013)=29,987 CN+EI A maxi =30+0=30

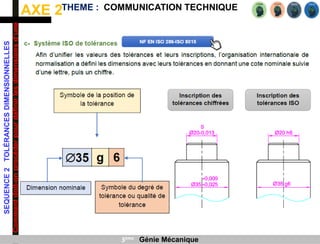

- 17. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique
- 18. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Pour l’alésage Ø30 +0,021 0 = Ø30 H7

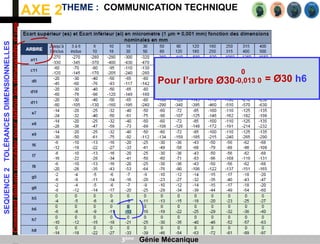

- 19. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Pour l’arbre Ø30 0 -0,013 0 = Ø30 h6

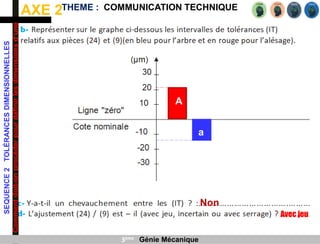

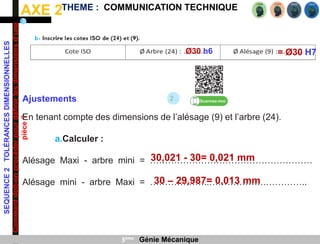

- 20. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique = Ø30 H7 Ø30 h6 2 Ajustements En tenant compte des dimensions de l’alésage (9) et l’arbre (24). a.Calculer : Alésage Maxi - arbre mini = ……………………………………………… Alésage mini - arbre Maxi = ………………..……………….………….. 30,021 - 30= 0,021 mm 30 – 29,987= 0,013 mm

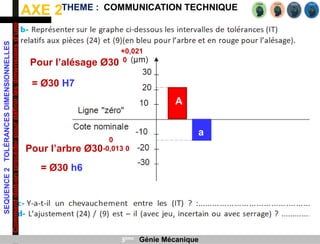

- 21. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Pour l’alésage Ø30 +0,021 0 = Ø30 H7 A a Pour l’arbre Ø30 0 -0,013 0 = Ø30 h6

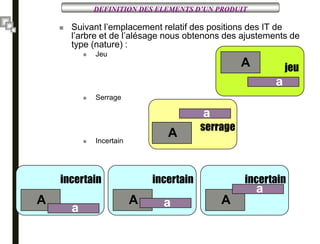

- 22. DEFINITION DES ELEMENTSD’UN PRODUIT Suivant l’emplacement relatif des positions des IT de l’arbre et de l’alésage nous obtenons des ajustements de type (nature) : Jeu Serrage Incertain A a jeu A a serrage A a incertain A a incertain A a incertain
- 23. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique A a Non Avec jeu

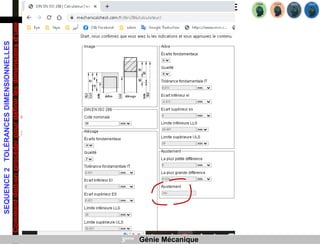

- 24. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique

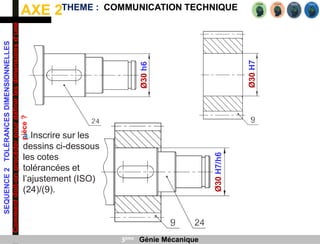

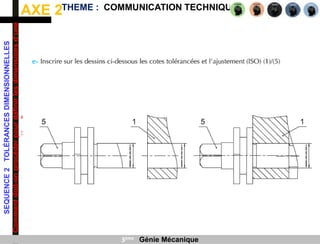

- 25. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Ø30 H7 Ø30 h6 Ø30 H7/h6 a.Inscrire sur les dessins ci-dessous les cotes tolérancées et l’ajustement (ISO) (24)/(9).

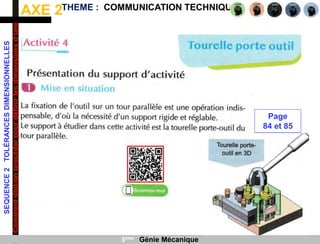

- 26. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique Page 84 et 85

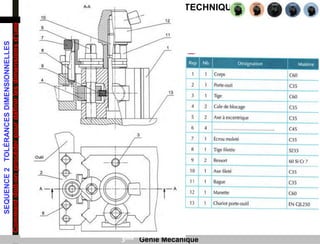

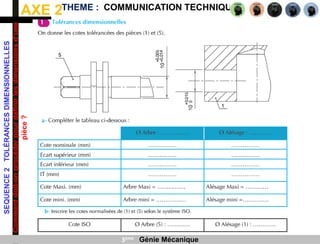

- 27. AXE 2 SEQUENCE 2 TOLÉRANCES DIMENSIONNELLES Comment doit-on procéder pour définir les dimensions d’une pièce ? THEME :COMMUNICATION TECHNIQUE 3ème Génie Mécanique
