VPN WINDOWS LINUX OPENVPN

[Date]
ing Manuel Cédric EBODE MBALLA 1
LE VPN CAS
PRATIQUE SUR
WINDOWS ET SUR
LES
DISTRIBUTIONS
LINUX
(OPEN VPN)
Par ingénieur Manuel cédric EBODE MBALLA

[Date]
INTRODUCTION
A l heure ou le monde deviens un de plus en plus un village planet terre ou la sécuritée la
rapiditée la fiabilitée des echanges et des connexions et cela a des couts assez bas le monde de
l informatique et des télécommunications se trouve ainsi un outil nécéssaire a la réalisation
des divers projet de se fait une technollogie regroupant tous ses avantages a fait son
apparution le VPN ( virtual privat network ) en francais RPV ( réseau privé virtuel )
VPN est un acronyme utilisé pour désigner le tunnel chiffré entre deux équipements à travers
un réseau non sécurisé, typiquement Internet.
Le VPN va regrouper les deux réseaux locaux derrière les équipements VPN et ainsi créer un
unique réseau privé.
Le mot "VPN" peut être utilisé à la fois pour sécuriser des liaisons site à site ou client à
serveur
Pou être considéré comme sécurisé, un VPN doit respecter les concepts de sécurité
suivants: Confidentialité: Les données ne peuvent pas être vues dans un format lisible.
Algorithmes typiques de chiffrement symétrique: DES, 3DES, AES, Blowfish Intégrité:
Les données ne peuvent pas être modifiées.Algorithmes typiques de hachage: sha1, md5
Authentification:Les passerelles VPN s'assurent de l'identité de l'autre.Algorithmes typiques:
RSA, DH c est donc cette technologie qui fera l’objet de mon projet de fin d’année
implémenté grace a OPENVPN une solution open source proposant une prise en main pas très
contraignante perméttant de réaliser un tel réseaux sous différente plate forme ou système d
exploitation linux , windows... dans la suite de se rapport je vais dans un premier temps faire
une présentation grossomodo du VPN puis suivra une présentation d OPENVPN et la création
d un vpn grace a cette aplication. Avent de conclure je ferais une petite étude comparative
entre le vpn et les méthodes traditionelles de connexion et d autre moyen de connexion car
cella a une importance dans le choix de la technologie a utuliser selon les besoins

[Date]

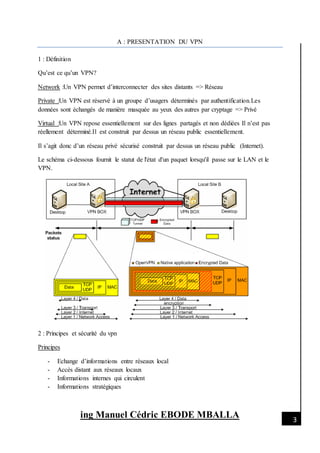

A : PRESENTATION DU VPN
1 : Définition
Qu’est ce qu’un VPN?
Network :Un VPN permet d’interconnecter des sites distants => Réseau
Private :Un VPN est réservé à un groupe d’usagers déterminés par authentification.Les
données sont échangés de manière masquée au yeux des autres par cryptage => Privé
Virtual :Un VPN repose essentiellement sur des lignes partagés et non dédiées Il n’est pas
réellement déterminé.Il est construit par dessus un réseau public essentiellement.
Il s’agit donc d’un réseau privé sécurisé construit par dessus un réseau public (Internet).
Le schéma ci-dessous fournit le statut de l'état d'un paquet lorsqu'il passe sur le LAN et le
VPN.
2 : Principes et sécurité du vpn
Principes
- Echange d’informations entre réseaux local
- Accès distant aux réseaux locaux
- Informations internes qui circulent
- Informations stratégiques

[Date]

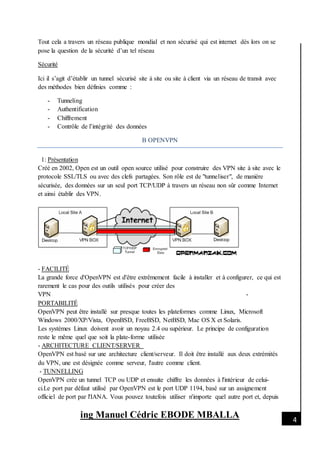

Tout cela a travers un réseau publique mondial et non sécurisé qui est internet dès lors on se
pose la question de la sécurité d’un tel réseau
Sécurité
Ici il s’agit d’établir un tunnel sécurisé site à site ou site à client via un réseau de transit avec
des méthodes bien définies comme :
- Tunneling
- Authentification
- Chiffrement
- Contrôle de l’intégrité des données
B OPENVPN
1: Présentation
Créé en 2002, Open est un outil open source utilisé pour construire des VPN site à site avec le
protocole SSL/TLS ou avec des clefs partagées. Son rôle est de "tunneliser", de manière
sécurisée, des données sur un seul port TCP/UDP à travers un réseau non sûr comme Internet
et ainsi établir des VPN.
- FACILITÉ
La grande force d'OpenVPN est d'être extrêmement facile à installer et à configurer, ce qui est
rarement le cas pour des outils utilisés pour créer des
VPN -
PORTABILITÉ
OpenVPN peut être installé sur presque toutes les plateformes comme Linux, Microsoft
Windows 2000/XP/Vista, OpenBSD, FreeBSD, NetBSD, Mac OS X et Solaris.
Les systèmes Linux doivent avoir un noyau 2.4 ou supérieur. Le principe de configuration
reste le même quel que soit la plate-forme utilisée
- ARCHITECTURE CLIENT/SERVER
OpenVPN est basé sur une architecture client/serveur. Il doit être installé aux deux extrémités
du VPN, une est désignée comme serveur, l'autre comme client.
- TUNNELLING
OpenVPN crée un tunnel TCP ou UDP et ensuite chiffre les données à l'intérieur de celui-
ci.Le port par défaut utilisé par OpenVPN est le port UDP 1194, basé sur un assignement
officiel de port par l'IANA. Vous pouvez toutefois utiliser n'importe quel autre port et, depuis

[Date]

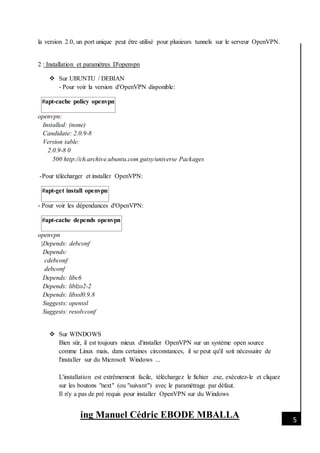

la version 2.0, un port unique peut être utilisé pour plusieurs tunnels sur le serveur OpenVPN.
2 : Installation et paramètres D'openvpn
 Sur UBUNTU / DEBIAN
- Pour voir la version d'OpenVPN disponible:
#apt-cache policy openvpn
openvpn:
Installed: (none)
Candidate: 2.0.9-8
Version table:
2.0.9-8 0
500 http://ch.archive.ubuntu.com gutsy/universe Packages
-Pour télécharger et installer OpenVPN:
#apt-get install openvpn
- Pour voir les dépendances d'OpenVPN:
#apt-cache depends openvpn
openvpn
|Depends: debconf
Depends:
cdebconf
debconf
Depends: libc6
Depends: liblzo2-2
Depends: libssl0.9.8
Suggests: openssl
Suggests: resolvconf
 Sur WINDOWS
Bien sûr, il est toujours mieux d'installer OpenVPN sur un système open source
comme Linux mais, dans certaines circonstances, il se peut qu'il soit nécessaire de
l'installer sur du Microsoft Windows ...
L'installation est extrêmement facile, téléchargez le fichier .exe, exécutez-le et cliquez
sur les boutons "next" (ou "suivant") avec le paramétrage par défaut.
Il n'y a pas de pré requis pour installer OpenVPN sur du Windows

[Date]
- Architecture Client/Server
Parmi les deux boitiers OpenVPN, il est nécessaire d'en déclarer un en tant que
serveur et l'autre en tant que client. Dans certains scenarios, chaque boitier peut être
déclaré comme serveur ou client, mais dans d'autres, il est obligatoire de choisir
spécifiquement un boitier comme serveur et l'autre comme client, nous verrons
quand.
Avant d'établir le VPN SSL, le client essaie d'abord de joindre le serveur sur un port
spécifique, le serveur n'ayant pas besoin d'atteindre le client. Prenons un exemple où
vous êtes dans un environnement professionnel et voulez établir un VPN avec un
équipement directement connecté à Internet, disons un équipement à votre domicile.
Dans ce cas usuel, le client peut atteindre le serveur mais pas le contraire, Ceci est
due au fait que le client est situé dans un réseau local et se connecte à Internet via un
proxy et un Pare-feu qui vont changer son adresse IP source par leur propre adresse IP
ou un autre membre d'un pool.
Bien-sûr, quand le tunnel est créé, le trafic en son intérieur est bidirectionnel.
-Fichier De Configuration
Créez un fichier où vous stockez votre configuration d'OpenVPN.
Dans notre exemple, nous allons appeler ce fichier config.txt and le sauver dans le
dossier /home/user/ ou "C:Program FilesOpenVPNconfig" selon s'il s'agit
d'une machine Linux/Unix ou Microsoft.
Les paramètres de configuration sont présentés dans les paragraphes suivants.

[Date]

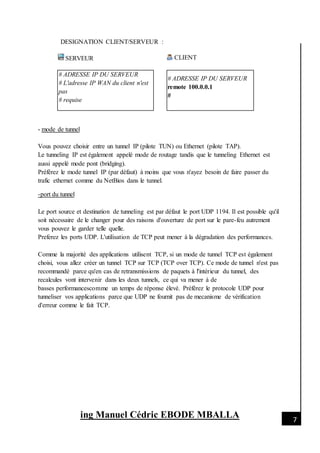

DESIGNATION CLIENT/SERVEUR :
SERVEUR CLIENT
# ADRESSE IP DU SERVEUR
# L'adresse IP WAN du client n'est
pas
# requise
# ADRESSE IP DU SERVEUR
remote 100.0.0.1
#
- mode de tunnel
Vous pouvez choisir entre un tunnel IP (pilote TUN) ou Ethernet (pilote TAP).
Le tunneling IP est également appelé mode de routage tandis que le tunneling Ethernet est
aussi appelé mode pont (bridging).
Préférez le mode tunnel IP (par défaut) à moins que vous n'ayez besoin de faire passer du
trafic ethernet comme du NetBios dans le tunnel.
-port du tunnel
Le port source et destination de tunneling est par défaut le port UDP 1194. Il est possible qu'il
soit nécessaire de le changer pour des raisons d'ouverture de port sur le pare-feu autrement
vous pouvez le garder telle quelle.
Preferez les ports UDP. L'utilisation de TCP peut mener à la dégradation des performances.
Comme la majorité des applications utilisent TCP, si un mode de tunnel TCP est également
choisi, vous allez créer un tunnel TCP sur TCP (TCP over TCP). Ce mode de tunnel n'est pas
recommandé parce qu'en cas de retransmissions de paquets à l'intérieur du tunnel, des
recalcules vont intervenir dans les deux tunnels, ce qui va mener à de
basses performancescomme un temps de réponse élevé. Préférez le protocole UDP pour
tunneliser vos applications parce que UDP ne fournit pas de mecanisme de vérification
d'erreur comme le fait TCP.

[Date]

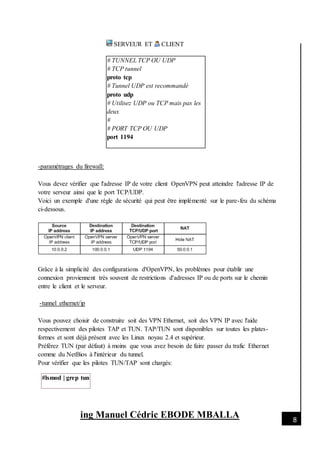

SERVEUR ET CLIENT
# TUNNEL TCP OU UDP
# TCP tunnel
proto tcp
# Tunnel UDP est recommandé
proto udp
# Utilisez UDP ou TCP mais pas les
deux
#
# PORT TCP OU UDP
port 1194
-paramétrages du firewall:
Vous devez vérifier que l'adresse IP de votre client OpenVPN peut atteindre l'adresse IP de
votre serveur ainsi que le port TCP/UDP.
Voici un exemple d'une règle de sécurité qui peut être implémenté sur le pare-feu du schéma
ci-dessous.
Grâce à la simplicité des configurations d'OpenVPN, les problèmes pour établir une
connexion proviennent très souvent de restrictions d'adresses IP ou de ports sur le chemin
entre le client et le serveur.
-tunnel ethernet/ip
Vous pouvez choisir de construire soit des VPN Ethernet, soit des VPN IP avec l'aide
respectivement des pilotes TAP et TUN. TAP/TUN sont disponibles sur toutes les plates-
formes et sont déjà présent avec les Linux noyau 2.4 et supérieur.
Préférez TUN (par défaut) à moins que vous avez besoin de faire passer du trafic Ethernet
comme du NetBios à l'intérieur du tunnel.
Pour vérifier que les pilotes TUN/TAP sont chargés:
#lsmod | grep tun

[Date]
tun 12672 1
Notons que le pilote "tun" est aussi le pilote TAP.
Si vous n'avez aucune réponse, vous pouvez le moduler du noyau de la façon suivante:
#modprobe tun
SERVEUR et CLIENT
# TUNNEL ETHERNET OU IP
# "dev tun" will create a routed IP
tunnel
dev tun
# "dev tap" will create an Ethernet IP
tunnel
dev tap
# use "dev tun" or "dev tap" but not
both
Transparent tunnel:
OpenVPN tunnelise juste les données sans authentification, confidentialité ou intégrité. En
d'autres termes, il n'y a aucune vérification de sécurité et les données peuvent être vues quand
elles transitent dans le tunnel. OpenVPN - Mode transparent
Tunnel transparent:
Il semble évident que le mode transparent d'OpenVPN ne devrait être utilisé seulement pour
des tests à l'intérieur d'un réseau sécurisé.

[Date]

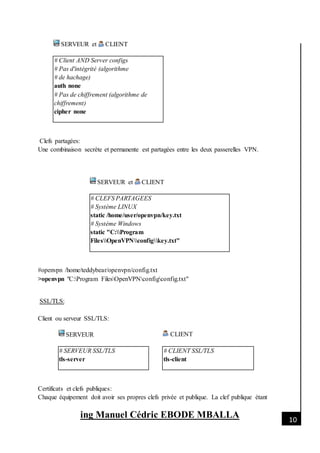

SERVEUR et CLIENT
# Client AND Server configs
# Pas d'intégrité (algorithme
# de hachage)
auth none
# Pas de chiffrement (algorithme de
chiffrement)
cipher none
Clefs partagées:
Une combinaison secrète et permanente est partagées entre les deux passerelles VPN.
SERVEUR et CLIENT
# CLEFS PARTAGEES
# Système LINUX
static /home/user/openvpn/key.txt
# Système Windows
static "C:Program
FilesOpenVPNconfigkey.txt"
#openvpn /home/teddybear/openvpn/config.txt
>openvpn "C:Program FilesOpenVPNconfigconfig.txt"
SSL/TLS:
Client ou serveur SSL/TLS:
SERVEUR CLIENT
# SERVEUR SSL/TLS
tls-server
# CLIENT SSL/TLS
tls-client
Certificats et clefs publiques:
Chaque équipement doit avoir ses propres clefs privée et publique. La clef publique étant

[Date]
incluse dans un certificat.
Le certificat de l'autorité de certification (CA) doit aussi être détenu par chaque équipement
OpenVPN.
SERVEUR CLIENT
# CERTIFICATS ET CLEF
PRIVEE
# Certificat de l'autorité (clef
publique du CA)
ca ca.key
# Certificat du server (clef publique
du serveur)
cert server.crt
# Clef privée du serveur
key server.key
# CERTIFICATS AND CLEF
PRIVEE
# Certificat de l'autorité (clef
publique du CA)
ca ca.key
# Certificat du client (clef publique
du serveur)
cert client.crt
# Clef privée du client
key client.key
Paramètres Diffie-Hellmann (DH):
Une fois que les boitiers OpenVPN sont surs de l'identité de l'autre (authenticité), DH peut
être utilisé pour créer une clef secrète partagée pour les algorithmes de fonction de hachage
(intégrité) et de chiffrement (confidentialité).
En combinant une clef DH privée avec la clef DH public de l'autre boitier OpenVPN, il est
possible de calculer une clef partagée secrète que seules les
deux machines OpenVPN connaissent.
Cette clef DH partagée peut être comparée à la clef partagée OpenVPN.
Ces clefs partagées seront utilisées par les algorithmes de chiffrement symétrique et fonctions
de hachage comme montré dans les deux prochains paragraphes.
Algorithme de chiffrement
SERVEUR CLIENT
# Paramètres Diffie-Hellman
dh dh1024.pem
# Aucun paramètre DH sur le client
#

[Date]

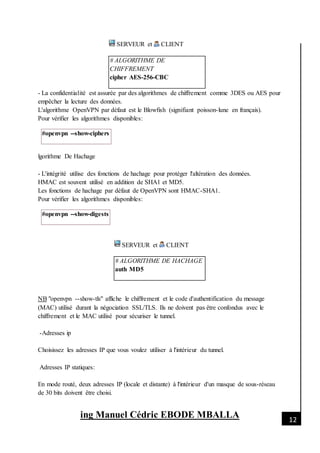

SERVEUR et CLIENT
# ALGORITHME DE
CHIFFREMENT
cipher AES-256-CBC
- La confidentialité est assurée par des algorithmes de chiffrement comme 3DES ou AES pour
empêcher la lecture des données.
L'algorithme OpenVPN par défaut est le Blowfish (signifiant poisson-lune en français).
Pour vérifier les algorithmes disponibles:
#openvpn --show-ciphers
lgorithme De Hachage
- L'intégrité utilise des fonctions de hachage pour protéger l'altération des données.
HMAC est souvent utilisé en addition de SHA1 et MD5.
Les fonctions de hachage par défaut de OpenVPN sont HMAC-SHA1.
Pour vérifier les algorithmes disponibles:
#openvpn --show-digests
SERVEUR et CLIENT
# ALGORITHME DE HACHAGE
auth MD5
NB "openvpn --show-tls" affiche le chiffrement et le code d'authentification du message
(MAC) utilisé durant la négociation SSL/TLS. Ils ne doivent pas être confondus avec le
chiffrement et le MAC utilisé pour sécuriser le tunnel.
-Adresses ip
Choisissez les adresses IP que vous voulez utiliser à l'intérieur du tunnel.
Adresses IP statiques:
En mode routé, deux adresses IP (locale et distante) à l'intérieur d'un masque de sous-réseau
de 30 bits doivent être choisi.

[Date]

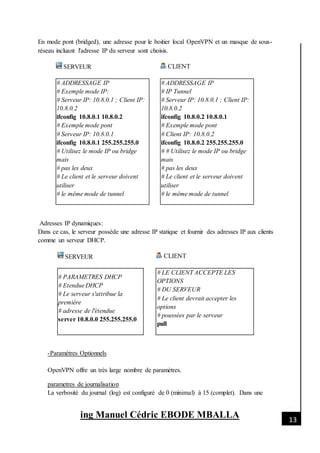

En mode pont (bridged), une adresse pour le boitier local OpenVPN et un masque de sous-
réseau incluant l'adresse IP du serveur sont choisis.
SERVEUR CLIENT
# ADDRESSAGE IP
# Exemple mode IP:
# Serveur IP: 10.8.0.1 ; Client IP:
10.8.0.2
ifconfig 10.8.0.1 10.8.0.2
# Exemple mode pont
# Serveur IP: 10.8.0.1
ifconfig 10.8.0.1 255.255.255.0
# Utilisez le mode IP ou bridge
mais
# pas les deux
# Le client et le serveur doivent
utiliser
# le même mode de tunnel
# ADDRESSAGE IP
# IP Tunnel
# Serveur IP: 10.8.0.1 ; Client IP:
10.8.0.2
ifconfig 10.8.0.2 10.8.0.1
# Exemple mode pont
# Client IP: 10.8.0.2
ifconfig 10.8.0.2 255.255.255.0
# # Utilisez le mode IP ou bridge
mais
# pas les deux
# Le client et le serveur doivent
utiliser
# le même mode de tunnel
Adresses IP dynamiques:
Dans ce cas, le serveur possède une adresse IP statique et fournir des adresses IP aux clients
comme un serveur DHCP.
SERVEUR CLIENT
# PARAMETRES DHCP
# Etendue DHCP
# Le serveur s'attribue la
première
# adresse de l'étendue
server 10.8.0.0 255.255.255.0
# LE CLIENT ACCEPTE LES
OPTIONS
# DU SERVEUR
# Le client devrait accepter les
options
# poussées par le serveur
pull
-Paramètres Optionnels
OpenVPN offre un très large nombre de paramètres.
parametres de journalisation
La verbosité du journal (log) est configuré de 0 (minimal) à 15 (complet). Dans une

[Date]

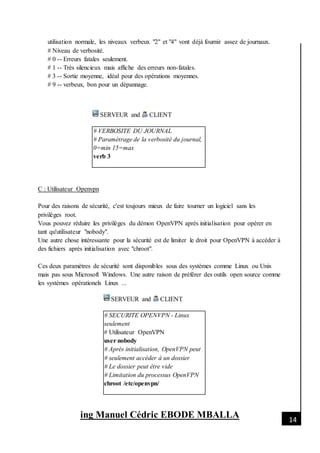

utilisation normale, les niveaux verbeux "2" et "4" vont déjà fournir assez de journaux.
# Niveau de verbosité.
# 0 -- Erreurs fatales seulement.
# 1 -- Très silencieux mais affiche des erreurs non-fatales.
# 3 -- Sortie moyenne, idéal pour des opérations moyennes.
# 9 -- verbeux, bon pour un dépannage.
SERVEUR and CLIENT
# VERBOSITE DU JOURNAL
# Paramétrage de la verbosité du journal,
0=min 15=max
verb 3
C : Utilisateur Openvpn
Pour des raisons de sécurité, c'est toujours mieux de faire tourner un logiciel sans les
privilèges root.
Vous pouvez réduire les privilèges du démon OpenVPN après initialisation pour opérer en
tant qu'utilisateur "nobody".
Une autre chose intéressante pour la sécurité est de limiter le droit pour OpenVPN à accéder à
des fichiers après initialisation avec "chroot".
Ces deux paramètres de sécurité sont disponibles sous des systèmes comme Linux ou Unix
mais pas sous Microsoft Windows. Une autre raison de préférer des outils open source comme
les systèmes opérationels Linux ...
SERVEUR and CLIENT
# SECURITE OPENVPN - Linux
seulement
# Utilisateur OpenVPN
user nobody
# Après initialisation, OpenVPN peut
# seulement accéder à un dossier
# Le dossier peut être vide
# Limitation du processus OpenVPN
chroot /etc/openvpn/

[Date]

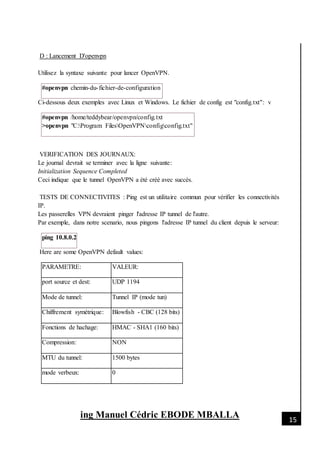

D : Lancement D'openvpn
Utilisez la syntaxe suivante pour lancer OpenVPN.
#openvpn chemin-du-fichier-de-configuration
Ci-dessous deux exemples avec Linux et Windows. Le fichier de config est "config.txt": v
#openvpn /home/teddybear/openvpn/config.txt
>openvpn "C:Program FilesOpenVPNconfigconfig.txt"
VERIFICATION DES JOURNAUX:
Le journal devrait se terminer avec la ligne suivante:
Initialization Sequence Completed
Ceci indique que le tunnel OpenVPN a été créé avec succès.
TESTS DE CONNECTIVITES : Ping est un utilitaire commun pour vérifier les connectivités
IP.
Les passerelles VPN devraient pinger l'adresse IP tunnel de l'autre.
Par exemple, dans notre scenario, nous pingons l'adresse IP tunnel du client depuis le serveur:
ping 10.8.0.2
Here are some OpenVPN default values:
PARAMETRE: VALEUR:
port source et dest: UDP 1194
Mode de tunnel: Tunnel IP (mode tun)
Chiffrement symétrique: Blowfish - CBC (128 bits)
Fonctions de hachage: HMAC - SHA1 (160 bits)
Compression: NON
MTU du tunnel: 1500 bytes
mode verbeux: 0

[Date]
E : Modes de sécurité
Lors de l'utilisation de clefs statiques, les deux passerelles VPN partagent la même clef pour
chiffrer et déchiffrer les données. Dans ce cas, les configurations seront très simples mais le
problème peut venir du fait qu'il est parfois nécessaire de transmettre la clef (à travers un
canal sécurisé bien sûr) à quelqu'un dont vous n’avez pas confiance à l'autre bout du tunnel.
L'infrastructure à clef publique (PKI pour Public Key Infrastructure en anglais) est utilisée
pour résoudre ce problème. Elle est basée sur le fait que chaque partie possède deux clefs, une
clef publique connue de tout le monde et une clef privée tenue secrète. Ce processus est utilisé
par OpenSSL, la version gratuite et open source intégrée à OpenVPN, pour authentifier les
machines VPN avant le chiffrement des données.
les avantages des deux modes:
Mode OpenVPN:
Clefs
partagées
SSL
Mode de
cryptographie:
Symétrique Asymétrique/Symétrique
Implémentation: Plus facile Plus compliquée
Vitesse: Plus rapide Plus lente
Consommation
CPU:
Plus petite Plus grande
Echange des clefs: OUI NON
Renouvellement des
clefs:
NON OUI
Authentification des
passerelles:
NON OUI
Dans la suite, nous allons focaliser nos explications sur OpenVPN en mode SSL
(cryptographie asymétrique) qui est recommandé par rapport au mode en clefs partagées
(cryptographie symétrique).
BRIDGING/ROUTING
Vous pouvez choisir de construire soit un VPN Ethernet (mode Bridge ou Pont en anglais) ou
soit un VPN IP (mode Routage) avec l'aide de respectivement, les pilotes réseaux TAP ou

[Date]
TUN. TAP/TUN sont disponibles sur toutes les plates-formes et sont déjà incorporé dans les
noyaux Linux 2.4 ou supérieurs.
OPTIONS
Les options d'OpenVPN sont particulièrement importantes. Par exemple le serveur, peut
fournir des routes réseaux au client ou peut être utilisé comme serveur DHCP.
les concepts clefs du réseau et de la sécurité pour mieux comprendre l'outilOpenVPN.
SSL
Pendant plusieurs années, IPSec a été le seul protocole de sécurité disponible pour sécuriser
les VPN site à site ou client à serveur. Par chance, cela a maintenant changé avec la sortie du
protocole SSL. Disponible au début pour sécuriser seulement des protocoles comme HTTP,
SSL est maintenant capable de sécuriser n'importe quelle application et de chiffrer des tunnels
TCP ou UDP pour créer des VPNs site à site ou client à serveur.
Dans ce tutorial, nous allons focaliser notre travail sur des VPN SSL site à site avec l'aide d'un
excellent outil, OpenVPN ...
DESCRIPTION SSL:
SSL (pour Secure Sockets Layers, couche de sockets sécurisée en français) a été créé par
Netscape dans les années 1990. Deux versions SSL sont sorties: v2 (1994) et v3 (1995). Le
brevet a été ensuite racheté et mis à jour par l'IETF en 2001. Par la même occasion, il a été
renommé en TLS qui signifie Transport Layer Security (RFC 2246).
Le mot SSL est communément utilisé pour désigner à la fois les protocoles SSL et TLS. La
dernière version de TLS est la version 1.1.
BUT DE SSL:
Les deux buts principaux de SSL sont les suivants:
- Authentifier le serveur et le client en utilisant la PKI (Public Key Infrastructure).
- Fournir une connexion chiffrée pour le client et le serveur pour échanger des messages.
OpenVPN ET LE MODÈLE OSI:
Où pourrions-nous placer le protocole SSL dans le modèle OSI?
Le modèle standard OSI est composé de sept couches tandis qu'un modèle à quatre couches
correspond mieux à l'architecture TCP/IP utilisée par une large majorité d'applications.
SSL est situé entre la couche application et transport et va chiffrer la couche application.

[Date]

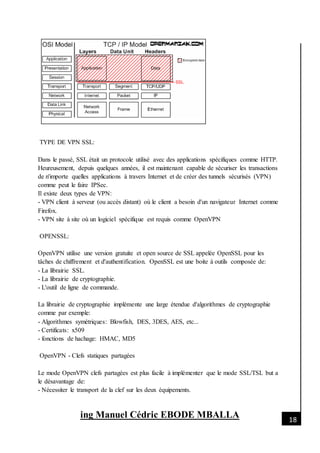

TYPE DE VPN SSL:
Dans le passé, SSL était un protocole utilisé avec des applications spécifiques comme HTTP.
Heureusement, depuis quelques années, il est maintenant capable de sécuriser les transactions
de n'importe quelles applications à travers Internet et de créer des tunnels sécurisés (VPN)
comme peut le faire IPSec.
Il existe deux types de VPN:
- VPN client à serveur (ou accès distant) où le client a besoin d'un navigateur Internet comme
Firefox.
- VPN site à site où un logiciel spécifique est requis comme OpenVPN
OPENSSL:
OpenVPN utilise une version gratuite et open source de SSL appelée OpenSSL pour les
tâches de chiffrement et d'authentification. OpenSSL est une boite à outils composée de:
- La librairie SSL.
- La librairie de cryptographie.
- L'outil de ligne de commande.
La librairie de cryptographie implémente une large étendue d'algorithmes de cryptographie
comme par exemple:
- Algorithmes symétriques: Blowfish, DES, 3DES, AES, etc...
- Certificats: x509
- fonctions de hachage: HMAC, MD5
OpenVPN - Clefs statiques partagées
Le mode OpenVPN clefs partagées est plus facile à implémenter que le mode SSL/TSL but a
le désavantage de:
- Nécessiter le transport de la clef sur les deux équipements.

[Date]

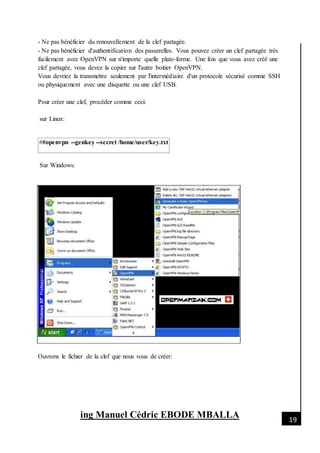

- Ne pas bénéficier du renouvellement de la clef partagée.
- Ne pas bénéficier d'authentification des passerelles. Vous pouvez créer un clef partagée très
facilement avec OpenVPN sur n'importe quelle plate-forme. Une fois que vous avez créé une
clef partagée, vous devez la copier sur l'autre boitier OpenVPN.
Vous devriez la transmettre seulement par l'intermédiaire d'un protocole sécurisé comme SSH
ou physiquement avec une disquette ou une clef USB.
Pour créer une clef, procéder comme ceci:
sur Linux:
##openvpn --genkey --secret /home/user/key.txt
Sur Windows:
Ouvrons le fichier de la clef que nous vous de créer:

[Date]

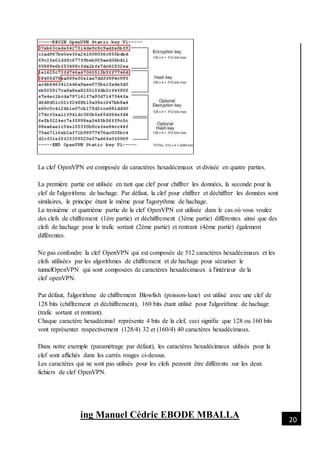

La clef OpenVPN est composée de caractères hexadécimaux et divisée en quatre parties.
La première partie est utilisée en tant que clef pour chiffrer les données, la seconde pour la
clef de l'algorithme de hachage. Par défaut, la clef pour chiffrer et déchiffrer les données sont
similaires, le principe étant le même pour l'agorythme de hachage.
La troisième et quatrième partie de la clef OpenVPN est utilisée dans le cas où vous voulez
des clefs de chiffrement (1ère partie) et déchiffrement (3ème partie) différentes ainsi que des
clefs de hachage pour le trafic sortant (2ème partie) et rentrant (4ème partie) également
différentes.
Ne pas confondre la clef OpenVPN qui est composée de 512 caractères hexadécimaux et les
clefs utilisées par les algorithmes de chiffrement et de hachage pour sécuriser le
tunnelOpenVPN qui sont composées de caractères hexadécimaux à l'intérieur de la
clef openVPN.
Par défaut, l'algorithme de chiffrement Blowfish (poisson-lune) est utilisé avec une clef de
128 bits (chiffrement et déchiffrement), 160 bits étant utilisé pour l'algorithme de hachage
(trafic sortant et rentrant).
Chaque caractère hexadécimal représente 4 bits de la clef, ceci signifie que 128 ou 160 bits
vont représenter respectivement (128/4) 32 et (160/4) 40 caractères hexadécimaux.
Dans notre exemple (paramétrage par défaut), les caractères hexadécimaux utilisés pour la
clef sont affichés dans les carrés rouges ci-dessus.
Les caractères qui ne sont pas utilisés pour les clefs peuvent être différents sur les deux
fichiers de clef OpenVPN.

[Date]

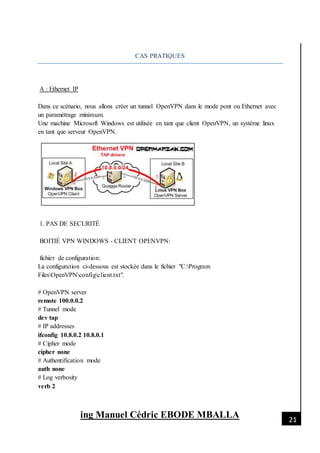

CAS PRATIQUES
A : Ethernet IP
Dans ce scénario, nous allons créer un tunnel OpenVPN dans le mode pont ou Ethernet avec
un paramètrage minimum.
Une machine Microsoft Windows est utilisée en tant que client OpenVPN, un système linux
en tant que serveur OpenVPN.
1. PAS DE SECURITÉ
BOITIÉ VPN WINDOWS - CLIENT OPENVPN:
fichier de configuration:
La configuration ci-dessous est stockée dans le fichier "C:Program
FilesOpenVPNconfigclient.txt".
# OpenVPN server
remote 100.0.0.2
# Tunnel mode
dev tap
# IP addresses
ifconfig 10.8.0.2 10.8.0.1
# Cipher mode
cipher none
# Authentification mode
auth none
# Log verbosity
verb 2

[Date]

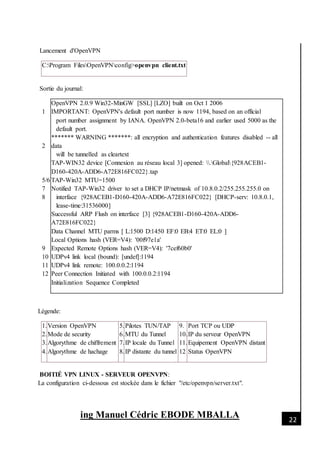

Lancement d'OpenVPN
C:Program FilesOpenVPNconfig>openvpn client.txt
Sortie du journal:
1
2
5/6
7
8
9
10
11
12
OpenVPN 2.0.9 Win32-MinGW [SSL] [LZO] built on Oct 1 2006
IMPORTANT: OpenVPN's default port number is now 1194, based on an official
port number assignment by IANA. OpenVPN 2.0-beta16 and earlier used 5000 as the
default port.
******* WARNING *******: all encryption and authentication features disabled -- all
data
will be tunnelled as cleartext
TAP-WIN32 device [Connexion au réseau local 3] opened: .Global{928ACEB1-
D160-420A-ADD6-A72E816FC022}.tap
TAP-Win32 MTU=1500
Notified TAP-Win32 driver to set a DHCP IP/netmask of 10.8.0.2/255.255.255.0 on
interface {928ACEB1-D160-420A-ADD6-A72E816FC022} [DHCP-serv: 10.8.0.1,
lease-time:31536000]
Successful ARP Flush on interface [3] {928ACEB1-D160-420A-ADD6-
A72E816FC022}
Data Channel MTU parms [ L:1500 D:1450 EF:0 EB:4 ET:0 EL:0 ]
Local Options hash (VER=V4): '00f97e1a'
Expected Remote Options hash (VER=V4): '7cef60b0'
UDPv4 link local (bound): [undef]:1194
UDPv4 link remote: 100.0.0.2:1194
Peer Connection Initiated with 100.0.0.2:1194
Légende:
1.
2.
3.
4.
Version OpenVPN
Mode de security
Algorythme de chiffrement
Algorythme de hachage
5.
6.
7.
8.
Pilotes TUN/TAP
MTU du Tunnel
IP locale du Tunnel
IP distante du tunnel
9.
10.
11.
12
Port TCP ou UDP
IP du serveur OpenVPN
Equipement OpenVPN distant
Status OpenVPN

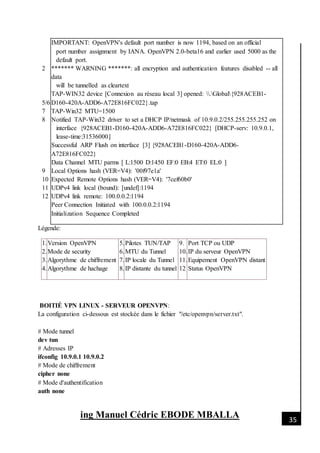

BOITIÉ VPN LINUX - SERVEUR OPENVPN:
La configuration ci-dessous est stockée dans le fichier "/etc/openvpn/server.txt".

[Date]
# Mode tunnel
dev tap
# Adresses IP
ifconfig 10.8.0.1 10.8.0.2
# Mode de chiffrement
cipher none
# Mode d'authentification
auth none
# Verbosité du journal
verb 2

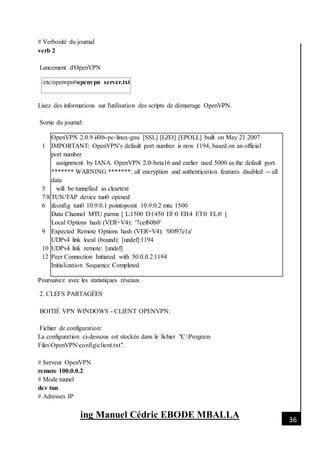

Lancement d'OpenVPN
/etc/openvpn#openvpn server.txt
Lisez des informations sur l'utilisation des scripts de démarrage OpenVPN.
Sortie du journal:
1
5
7/8
6
9
10
12
OpenVPN 2.0.9 i486-pc-linux-gnu [SSL] [LZO] [EPOLL] built on May 21 2007
port number
assignment by IANA. OpenVPN 2.0-beta16 and earlier used 5000 as the default port.
data
TUN/TAP device tap0 opened
ifconfig tap0 10.8.0.1 netmask 255.255.255.0 mtu 1500 broadcast 10.8.0.255
Local Options hash (VER=V4): '7cef60b0'
Expected Remote Options hash (VER=V4): '00f97e1a'
UDPv4 link remote: [undef]
Poursuivez avec les statistiques réseaux

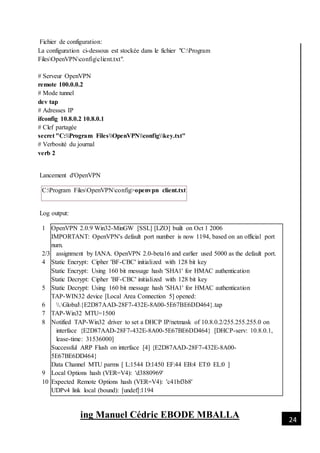

2. CLEFS PARTAGÉES

[Date]

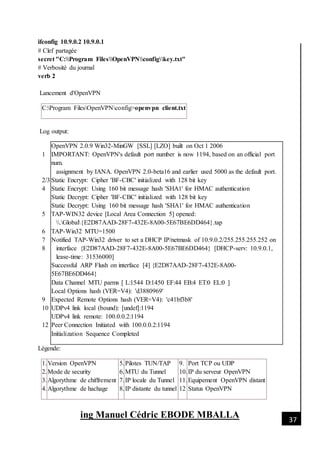

Fichier de configuration:
# Serveur OpenVPN
remote 100.0.0.2
# Mode tunnel
dev tap
# Adresses IP
ifconfig 10.8.0.2 10.8.0.1
# Clef partagée
secret "C:Program FilesOpenVPNconfigkey.txt"
verb 2
Lancement d'OpenVPN
Log output:
1
2/3
4
5
6
7
8
9
10
IMPORTANT: OpenVPN's default port number is now 1194, based on an official port
num.
Static Encrypt: Cipher 'BF-CBC' initialized with 128 bit key
Static Encrypt: Using 160 bit message hash 'SHA1' for HMAC authentication
Static Decrypt: Cipher 'BF-CBC' initialized with 128 bit key
Static Decrypt: Using 160 bit message hash 'SHA1' for HMAC authentication
TAP-WIN32 device [Local Area Connection 5] opened:
.Global{E2D87AAD-28F7-432E-8A00-5E67BE6DD464}.tap
TAP-Win32 MTU=1500
interface {E2D87AAD-28F7-432E-8A00-5E67BE6DD464} [DHCP-serv: 10.8.0.1,
lease-time: 31536000]
Successful ARP Flush on interface [4] {E2D87AAD-28F7-432E-8A00-
5E67BE6DD464}
Local Options hash (VER=V4): 'd3880969'
Expected Remote Options hash (VER=V4): 'c41bf3b8'

[Date]

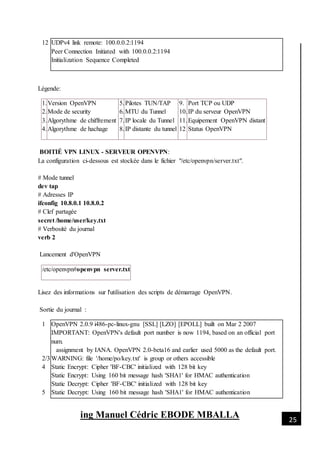

12 UDPv4 link remote: 100.0.0.2:1194
Légende:
1.
2.
3.
4.
Version OpenVPN
Mode de security
5.
6.
7.
8.
Pilotes TUN/TAP
MTU du Tunnel
IP locale du Tunnel
9.
10.
11.
12
Port TCP ou UDP
Status OpenVPN

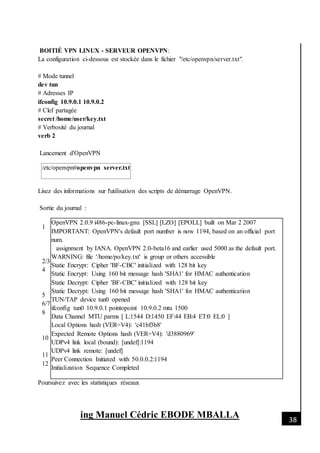

# Mode tunnel
dev tap
# Adresses IP
ifconfig 10.8.0.1 10.8.0.2
# Clef partagée
secret /home/user/key.txt
verb 2
Lancement d'OpenVPN
Sortie du journal :
1
2/3
4
5
OpenVPN 2.0.9 i486-pc-linux-gnu [SSL] [LZO] [EPOLL] built on Mar 2 2007
num.
WARNING: file '/home/po/key.txt' is group or others accessible

[Date]
6/7
8
10
11
12
Local Options hash (VER=V4): 'c41bf3b8'
Expected Remote Options hash (VER=V4): 'd3880969'

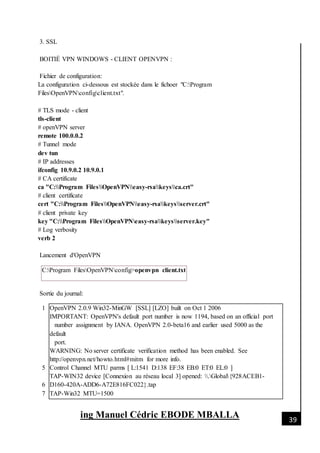

3. SSL
BOITIÉ VPN WINDOWS - CLIENT OPENVPN :
La configuration ci-dessous est stockée dans le fichoer "C:Program
# TLS mode - client
tls-client
# openVPN server
remote 100.0.0.2
# Tunnel mode
dev tap
# IP addresses
ifconfig 10.8.0.2 10.8.0.1
# CA certificate
ca "C:Program FilesOpenVPNeasy-rsakeysca.crt"
# client certificate
cert "C:Program FilesOpenVPNeasy-rsakeysserver.crt"
# client private key
key "C:Program FilesOpenVPNeasy-rsakeysserver.key"
# Log verbosity
verb 2
Lancement d'OpenVPN

[Date]

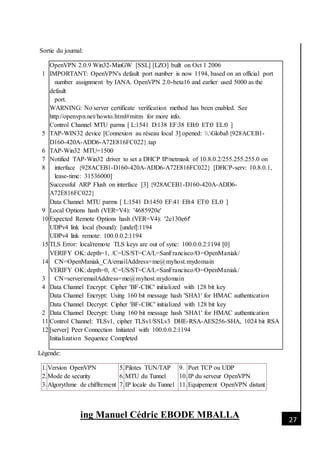

Sortie du journal:
1
5
6
7
8
9
10
15
14
3
4
2
11
12
number assignment by IANA. OpenVPN 2.0-beta16 and earlier used 5000 as the
default
port.
WARNING: No server certificate verification method has been enabled. See
http://openvpn.net/howto.html#mitm for more info.
Control Channel MTU parms [ L:1541 D:138 EF:38 EB:0 ET:0 EL:0 ]
D160-420A-ADD6-A72E816FC022}.tap
TAP-Win32 MTU=1500
A72E816FC022}
Local Options hash (VER=V4): '4685920e'
Expected Remote Options hash (VER=V4): '2e130e6f'
TLS Error: local/remote TLS keys are out of sync: 100.0.0.2:1194 [0]
VERIFY OK: depth=1, /C=US/ST=CA/L=SanFrancisco/O=OpenManiak/
CN=OpenManiak_CA/emailAddress=me@myhost.mydomain
CN=server/emailAddress=me@myhost.mydomain
Data Channel Encrypt: Cipher 'BF-CBC' initialized with 128 bit key
Data Channel Encrypt: Using 160 bit message hash 'SHA1' for HMAC authentication
Data Channel Decrypt: Cipher 'BF-CBC' initialized with 128 bit key
Data Channel Decrypt: Using 160 bit message hash 'SHA1' for HMAC authentication
Control Channel: TLSv1, cipher TLSv1/SSLv3 DHE-RSA-AES256-SHA, 1024 bit RSA
[server] Peer Connection Initiated with 100.0.0.2:1194
Légende:
1.
2.
3.
Version OpenVPN
Mode de security
5.
6.
7.
Pilotes TUN/TAP
MTU du Tunnel
IP locale du Tunnel
9.
10.
11.
Port TCP ou UDP

[Date]
4.Algorythme de hachage 8.IP distante du tunnel 12 Status OpenVPN
13.
14.
15.
Certificat client
Certificat serveur
Certificat du CA
La configuration est stockée dans le fichier "/etc/openvpn/server.txt".
# TLS mode - server
tls-server
# Tunnel mode
dev tap
# IP addresses
ifconfig 10.8.0.1 10.8.0.2
# CA certificate
ca ca.crt
# server certificate
cert client.crt
# server private key
key server.key
# Diffie-Hellman Settings
dh dh1024.pem
# Log verbosity
verb 2
Lancement d'OpenVPN
Log output:
1
5
6/7
8
default
port.

[Date]
9
15
13
3
4
2
11
12
Local Options hash (VER=V4): '2e130e6f'
Expected Remote Options hash (VER=V4): '4685920e'
CN=OpenManiak_CA/emailAddress=me@myhost.mydomain
CN=client/emailAddress=me@myhost.mydomain
Control Channel: TLSv1, cipher TLSv1/SSLv3 DHE-RSA-AES256-SHA, 1024 bit
RSA
[client] Peer Connection Initiated with 50.0.0.2:1194

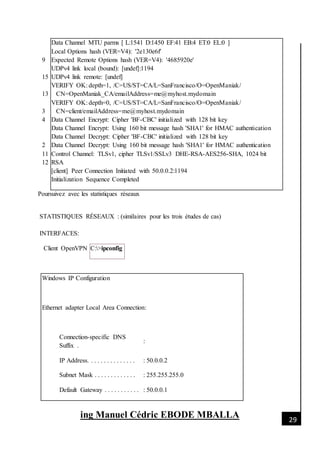

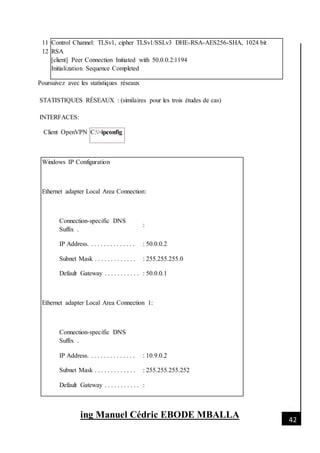

STATISTIQUES RÉSEAUX : (similaires pour les trois études de cas)
INTERFACES:
Client OpenVPN C:>ipconfig
Windows IP Configuration
Ethernet adapter Local Area Connection:
Connection-specific DNS
Suffix .
:
IP Address. . . . . . . . . . . . . . . : 50.0.0.2
Subnet Mask . . . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . . . : 50.0.0.1

[Date]

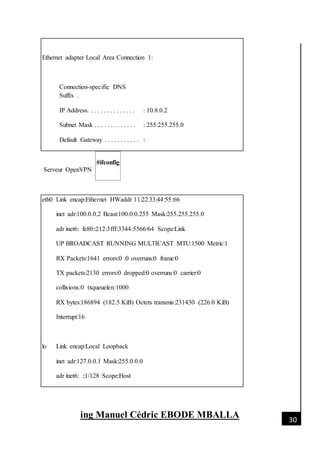

Ethernet adapter Local Area Connection 1:
Suffix .
IP Address. . . . . . . . . . . . . . . : 10.8.0.2
Subnet Mask . . . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . . . :
Serveur OpenVPN
#ifconfig
eth0 Link encap:Ethernet HWaddr 11:22:33:44:55:66
inet adr:100.0.0.2 Bcast:100.0.0.255 Mask:255.255.255.0
adr inet6: fe80::212:3fff:3344:5566/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX Packets:1641 errors:0 :0 overruns:0 frame:0
TX packets:2130 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:186894 (182.5 KiB) Octets transmis:231430 (226.0 KiB)
Interrupt:16
lo Link encap:Local Loopback
inet adr:127.0.0.1 Mask:255.0.0.0
adr inet6: ::1/128 Scope:Host

[Date]

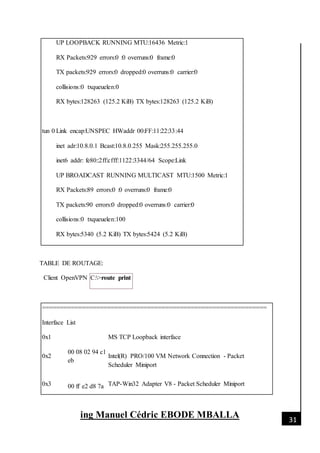

UP LOOPBACK RUNNING MTU:16436 Metric:1
RX bytes:128263 (125.2 KiB) TX bytes:128263 (125.2 KiB)
tun 0 Link encap:UNSPEC HWaddr 00:FF:11:22:33:44
inet6 addr: fe80::2ff:cfff:1122:3344/64 Scope:Link

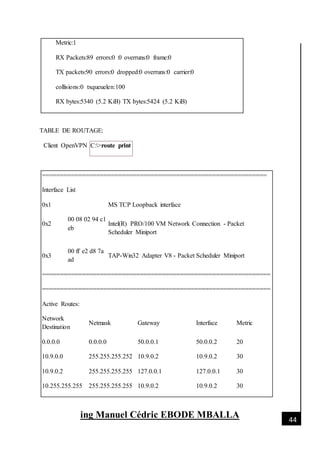

TABLE DE ROUTAGE:
Client OpenVPN C:>route print
==============================================================
Interface List
0x1 MS TCP Loopback interface
0x2
00 08 02 94 c1
eb
Intel(R) PRO/100 VM Network Connection - Packet
Scheduler Miniport
0x3 00 ff e2 d8 7a TAP-Win32 Adapter V8 - Packet Scheduler Miniport

[Date]
ad
===============================================================
===============================================================

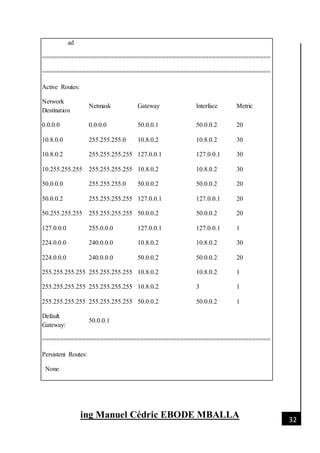

Active Routes:
Network
Destination
Netmask Gateway Interface Metric
0.0.0.0 0.0.0.0 50.0.0.1 50.0.0.2 20
10.8.0.0 255.255.255.0 10.8.0.2 10.8.0.2 30
10.8.0.2 255.255.255.255 127.0.0.1 127.0.0.1 30
10.255.255.255 255.255.255.255 10.8.0.2 10.8.0.2 30

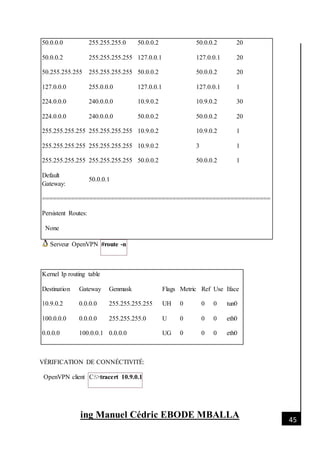

50.0.0.0 255.255.255.0 50.0.0.2 50.0.0.2 20
50.0.0.2 255.255.255.255 127.0.0.1 127.0.0.1 20
50.255.255.255 255.255.255.255 50.0.0.2 50.0.0.2 20
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
224.0.0.0 240.0.0.0 10.8.0.2 10.8.0.2 30
224.0.0.0 240.0.0.0 50.0.0.2 50.0.0.2 20
255.255.255.255 255.255.255.255 10.8.0.2 10.8.0.2 1
255.255.255.255 255.255.255.255 10.8.0.2 3 1
255.255.255.255 255.255.255.255 50.0.0.2 50.0.0.2 1
Default
Gateway:
50.0.0.1
===============================================================
Persistent Routes:
None

[Date]

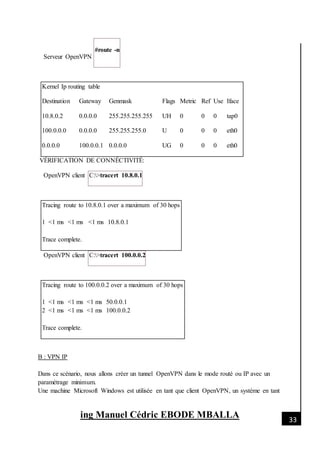

Serveur OpenVPN
#route -n
Kernel Ip routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.8.0.2 0.0.0.0 255.255.255.255 UH 0 0 0 tap0
100.0.0.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
0.0.0.0 100.0.0.1 0.0.0.0 UG 0 0 0 eth0
VÉRIFICATION DE CONNÉCTIVITÉ:
OpenVPN client C:>tracert 10.8.0.1
Tracing route to 10.8.0.1 over a maximum of 30 hops
1 <1 ms <1 ms <1 ms 10.8.0.1
Trace complete.
1 <1 ms <1 ms <1 ms 50.0.0.1
2 <1 ms <1 ms <1 ms 100.0.0.2
Trace complete.

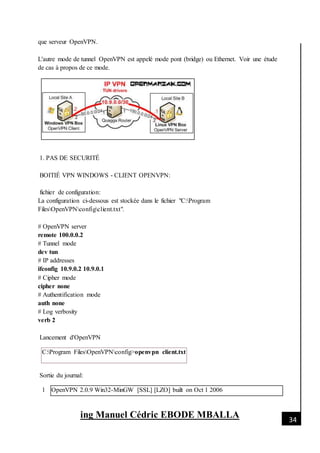

B : VPN IP
Dans ce scénario, nous allons créer un tunnel OpenVPN dans le mode routé ou IP avec un
paramètrage minimum.
Une machine Microsoft Windows est utilisée en tant que client OpenVPN, un système en tant

[Date]
que serveur OpenVPN.
L'autre mode de tunnel OpenVPN est appelé mode pont (bridge) ou Ethernet. Voir une étude
de cas à propos de ce mode.
1. PAS DE SECURITÉ
fichier de configuration:
# OpenVPN server
remote 100.0.0.2
# Tunnel mode
dev tun
# IP addresses
ifconfig 10.9.0.2 10.9.0.1
# Cipher mode
cipher none
# Authentification mode
auth none
# Log verbosity
verb 2
Lancement d'OpenVPN
Sortie du journal:
1 OpenVPN 2.0.9 Win32-MinGW [SSL] [LZO] built on Oct 1 2006

[Date]
2
5/6
7
8
9
10
11
12
port number assignment by IANA. OpenVPN 2.0-beta16 and earlier used 5000 as the
default port.
data
D160-420A-ADD6-A72E816FC022}.tap
TAP-Win32 MTU=1500
lease-time:31536000]
A72E816FC022}
Local Options hash (VER=V4): '00f97e1a'
Expected Remote Options hash (VER=V4): '7cef60b0'
Légende:
1.
2.
3.
4.
Version OpenVPN
Mode de security
5.
6.
7.
8.
Pilotes TUN/TAP
MTU du Tunnel
IP locale du Tunnel
9.
10.
11.
12
Port TCP ou UDP
Status OpenVPN
# Mode tunnel
dev tun
# Adresses IP
ifconfig 10.9.0.1 10.9.0.2
# Mode de chiffrement
cipher none
# Mode d'authentification
auth none

[Date]
verb 2
Lancement d'OpenVPN
Sortie du journal:
1
5
7/8
6
9
10
12
port number
data
TUN/TAP device tun0 opened
ifconfig tun0 10.9.0.1 pointopoint 10.9.0.2 mtu 1500
Local Options hash (VER=V4): '7cef60b0'
Expected Remote Options hash (VER=V4): '00f97e1a'
2. CLEFS PARTAGÉES
# Serveur OpenVPN
remote 100.0.0.2
# Mode tunnel
dev tun
# Adresses IP

[Date]
ifconfig 10.9.0.2 10.9.0.1
# Clef partagée
secret "C:Program FilesOpenVPNconfigkey.txt"
verb 2
Lancement d'OpenVPN
Log output:
1
2/3
4
5
6
7
8
9
10
12
num.
TAP-WIN32 device [Local Area Connection 5] opened:
.Global{E2D87AAD-28F7-432E-8A00-5E67BE6DD464}.tap
TAP-Win32 MTU=1500
interface {E2D87AAD-28F7-432E-8A00-5E67BE6DD464} [DHCP-serv: 10.9.0.1,
Successful ARP Flush on interface [4] {E2D87AAD-28F7-432E-8A00-
5E67BE6DD464}
Local Options hash (VER=V4): 'd3880969'
Expected Remote Options hash (VER=V4): 'c41bf3b8'
Légende:
1.
2.
3.
4.
Version OpenVPN
Mode de security
5.
6.
7.
8.
Pilotes TUN/TAP
MTU du Tunnel
IP locale du Tunnel
9.
10.
11.
12
Port TCP ou UDP
Status OpenVPN

[Date]
# Mode tunnel
dev tun
# Adresses IP
ifconfig 10.9.0.1 10.9.0.2
# Clef partagée
secret /home/user/key.txt
verb 2
Lancement d'OpenVPN
Sortie du journal :
1
2/3
4
5
6/7
8
10
11
12
num.
WARNING: file '/home/po/key.txt' is group or others accessible
Local Options hash (VER=V4): 'c41bf3b8'
Expected Remote Options hash (VER=V4): 'd3880969'

[Date]
3. SSL
BOITIÉ VPN WINDOWS - CLIENT OPENVPN :
La configuration ci-dessous est stockée dans le fichoer "C:Program
# TLS mode - client
tls-client
# openVPN server
remote 100.0.0.2
# Tunnel mode
dev tun
# IP addresses
ifconfig 10.9.0.2 10.9.0.1
# CA certificate
ca "C:Program FilesOpenVPNeasy-rsakeysca.crt"
# client certificate
cert "C:Program FilesOpenVPNeasy-rsakeysserver.crt"
# client private key
key "C:Program FilesOpenVPNeasy-rsakeysserver.key"
# Log verbosity
verb 2
Lancement d'OpenVPN
Sortie du journal:
1
5
6
7
default
port.
WARNING: No server certificate verification method has been enabled. See
http://openvpn.net/howto.html#mitm for more info.
D160-420A-ADD6-A72E816FC022}.tap
TAP-Win32 MTU=1500

[Date]
8
9
10
3
4
2
11
12
A72E816FC022}
Local Options hash (VER=V4): '4685920e'
Expected Remote Options hash (VER=V4): '2e130e6f'
TLS Error: local/remote TLS keys are out of sync: 100.0.0.2:1194 [0]
VERIFY OK: depth=1,
/C=US/ST=CA/L=SanFrancisco/O=OpenManiak/CN=OpenManiak_CA/emailAddress
=me@myhost.mydomain
VERIFY OK: depth=0,
/C=US/ST=CA/L=SanFrancisco/O=OpenManiak/CN=server/emailAddress=me@
myhost.mydomain
Control Channel: TLSv1, cipher TLSv1/SSLv3 DHE-RSA-AES256-SHA, 1024 bit RSA
Légende:
1.
2.
3.
4.
Version OpenVPN
Mode de security
5.
6.
7.
8.
Pilotes TUN/TAP
MTU du Tunnel
IP locale du Tunnel
9.
10.
11.
12
Port TCP ou UDP
Status OpenVPN

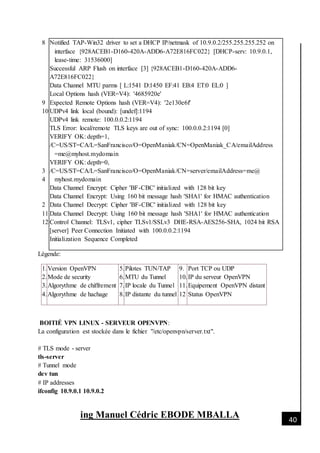

La configuration est stockée dans le fichier "/etc/openvpn/server.txt".
# TLS mode - server
tls-server
# Tunnel mode
dev tun
# IP addresses
ifconfig 10.9.0.1 10.9.0.2

[Date]

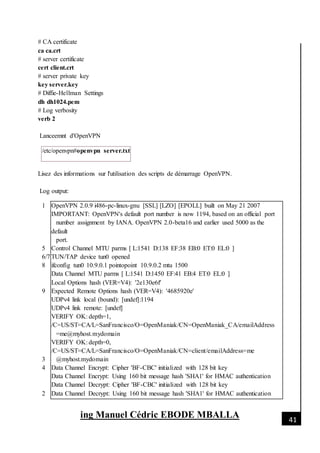

# CA certificate
ca ca.crt
# server certificate
cert client.crt
# server private key
key server.key
# Diffie-Hellman Settings
dh dh1024.pem
# Log verbosity
verb 2
Lanceemnt d'OpenVPN
Log output:
1
5
6/7
8
9
3
4
2
default
port.
Local Options hash (VER=V4): '2e130e6f'
Expected Remote Options hash (VER=V4): '4685920e'
VERIFY OK: depth=1,
/C=US/ST=CA/L=SanFrancisco/O=OpenManiak/CN=OpenManiak_CA/emailAddress
=me@myhost.mydomain
VERIFY OK: depth=0,
/C=US/ST=CA/L=SanFrancisco/O=OpenManiak/CN=client/emailAddress=me
@myhost.mydomain

[Date]
11
12
RSA
[client] Peer Connection Initiated with 50.0.0.2:1194
STATISTIQUES RÉSEAUX : (similaires pour les trois études de cas)
INTERFACES:
Client OpenVPN C:>ipconfig
Windows IP Configuration
Ethernet adapter Local Area Connection:
Suffix .
:
IP Address. . . . . . . . . . . . . . . : 50.0.0.2
Subnet Mask . . . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . . . : 50.0.0.1
Ethernet adapter Local Area Connection 1:
Suffix .
IP Address. . . . . . . . . . . . . . . : 10.9.0.2
Subnet Mask . . . . . . . . . . . . . : 255.255.255.252
Default Gateway . . . . . . . . . . . :

[Date]
Serveur OpenVPN #ifconfig
eth0 Link encap:Ethernet HWaddr 11:22:33:44:55:66
adr inet6: fe80::212:3fff:fe0f:35c7/64 Scope:Link
RX bytes:186894 (182.5 KiB) Octets transmis:231430 (226.0 KiB)
Interrupt:16
lo Link encap:Local Loopback
inet adr:127.0.0.1 Mask:255.0.0.0
adr inet6: ::1/128 Scope:Host
UP LOOPBACK RUNNING MTU:16436 Metric:1
tun
0
Link encap:UNSPEC HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-
00-00-00-00
inet adr:10.9.0.1 P-t-P:10.9.0.2 Mask:255.255.255.255
UP POINTOPOINT RUNNING NOARP MULTICAST MTU:1500

[Date]
Metric:1
TABLE DE ROUTAGE:
Client OpenVPN C:>route print
==============================================================
Interface List
0x1 MS TCP Loopback interface
0x2
00 08 02 94 c1
eb
Intel(R) PRO/100 VM Network Connection - Packet
Scheduler Miniport
0x3
00 ff e2 d8 7a
ad
TAP-Win32 Adapter V8 - Packet Scheduler Miniport
===============================================================
===============================================================
Active Routes:
Network
Destination
Netmask Gateway Interface Metric
0.0.0.0 0.0.0.0 50.0.0.1 50.0.0.2 20
10.9.0.0 255.255.255.252 10.9.0.2 10.9.0.2 30
10.9.0.2 255.255.255.255 127.0.0.1 127.0.0.1 30
10.255.255.255 255.255.255.255 10.9.0.2 10.9.0.2 30

[Date]
50.0.0.0 255.255.255.0 50.0.0.2 50.0.0.2 20
50.0.0.2 255.255.255.255 127.0.0.1 127.0.0.1 20
50.255.255.255 255.255.255.255 50.0.0.2 50.0.0.2 20
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
224.0.0.0 240.0.0.0 10.9.0.2 10.9.0.2 30
224.0.0.0 240.0.0.0 50.0.0.2 50.0.0.2 20
255.255.255.255 255.255.255.255 10.9.0.2 10.9.0.2 1
255.255.255.255 255.255.255.255 10.9.0.2 3 1
255.255.255.255 255.255.255.255 50.0.0.2 50.0.0.2 1
Default
Gateway:
50.0.0.1
===============================================================
Persistent Routes:
None
Serveur OpenVPN #route -n
Kernel Ip routing table
10.9.0.2 0.0.0.0 255.255.255.255 UH 0 0 0 tun0
100.0.0.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
0.0.0.0 100.0.0.1 0.0.0.0 UG 0 0 0 eth0
VÉRIFICATION DE CONNÉCTIVITÉ:

[Date]

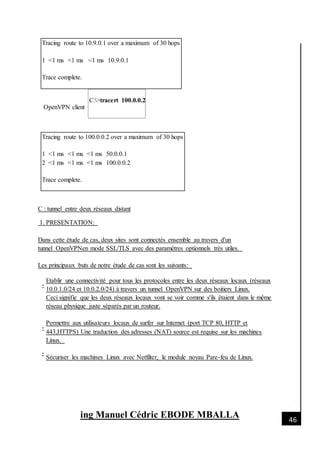

1 <1 ms <1 ms <1 ms 10.9.0.1
Trace complete.
OpenVPN client
C:>tracert 100.0.0.2
1 <1 ms <1 ms <1 ms 50.0.0.1
2 <1 ms <1 ms <1 ms 100.0.0.2
Trace complete.
C : tunnel entre deux réseaux distant
1. PRESENTATION:
Dans cette étude de cas, deux sites sont connectés ensemble au travers d'un
tunnel OpenVPNen mode SSL/TLS avec des paramètres optionnels très utiles.
Les principaux buts de notre étude de cas sont les suivants:
-
-
-
Etablir une connectivité pour tous les protocoles entre les deux réseaux locaux (réseaux
10.0.1.0/24 et 10.0.2.0/24) à travers un tunnel OpenVPN sur des boitiers Linux.
Ceci signifie que les deux réseaux locaux vont se voir comme s'ils étaient dans le même
réseau physique juste séparés par un routeur.
Permettre aux utilisateurs locaux de surfer sur Internet (port TCP 80, HTTP et
443,HTTPS) Une traduction des adresses (NAT) source est requise sur les machines
Linux.
Sécuriser les machines Linux avec Netfilter, le module noyau Pare-feu de Linux.

[Date]

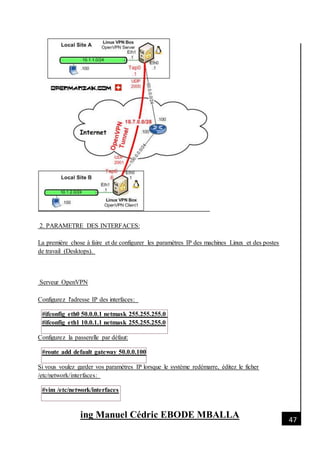

2. PARAMETRE DES INTERFACES:
La première chose à faire et de configurer les paramètres IP des machines Linux et des postes
de travail (Desktops).
Serveur OpenVPN
Configurez l'adresse IP des interfaces:
#ifconfig eth0 50.0.0.1 netmask 255.255.255.0
Configurez la passerelle par défaut:
#route add default gateway 50.0.0.100
Si vous voulez garder vos paramètres IP lorsque le système redémarre, éditez le ficher
/etc/network/interfaces:
#vim /etc/network/interfaces

[Date]

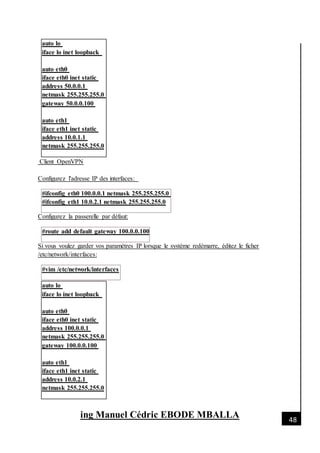

auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
address 50.0.0.1
netmask 255.255.255.0
gateway 50.0.0.100
auto eth1
address 10.0.1.1
netmask 255.255.255.0
Client OpenVPN
Configurez l'adresse IP des interfaces:
Configurez la passerelle par défaut:
#route add default gateway 100.0.0.100
Si vous voulez garder vos paramètres IP lorsque le système redémarre, éditez le ficher
/etc/network/interfaces:
#vim /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
address 100.0.0.1
netmask 255.255.255.0
gateway 100.0.0.100
auto eth1
address 10.0.2.1
netmask 255.255.255.0

[Date]
Poste de travail du réseau local A
Adresse IP:
Masque:
Passerelle:
10.0.1.100
255.255.255.0
10.0.1.1
Poste de travail du réseau local B
Adresse IP:
Masque:
Passerelle:
10.0.2.100
255.255.255.0
10.0.2.1
3. CONFIGURATIONS:
Les fichiers utilisés par OpenVPN sont localisés dans le dossier /etc/openvpn.
Les machines OpenVPN auront les fichiers suivants:
openvpn.conf - le fichier de configuration d'OpenVPN.
ipp.txt (serveur seulement) - un fichier de réservation IP pour l'assignement dynamique
d'adresses IP.

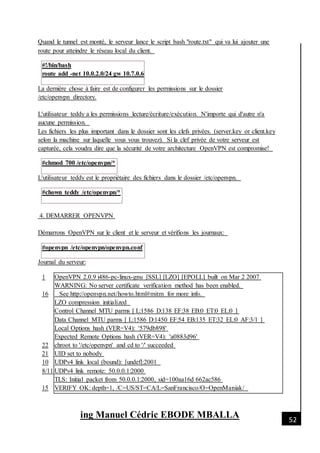

route.txt (serveur seulement)- script pour ajouter une route sur le serveur quand le tunnel est
monté.
Ci-dessous, les fichiers créés par l'autorité de certification (CA),
ca.crt - le certificat de l'autorité de certification (clef publique du CA).
server.crt or client.crt - le certificat du serveur ou du client (clef publique du serveur ou
duclient).
server.key or client.key - la clef privée du serveur ou du client.
dh1024pem (serveur seulement) - les paramètres Diffie-Hellman (DH).
Fichier openvpn.conf:
SERVEUR CLIENT
# Adresse IP à l'écoute
local 50.0.0.1
# Port Local
lport 2000
# Port distant
rport 2001
# Mode du tunnel
dev tap
# Adresse IP WAN du serveur
remote 50.0.0.1
# Port local
lport 2001
# Port distant
rport 2000
# Mode du tunnel
dev tap

[Date]

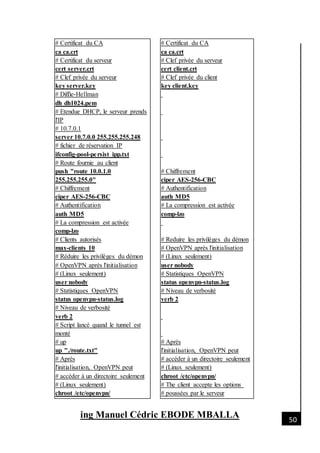

# Certificat du CA
ca ca.crt
# Certificat du serveur
cert server.crt
key server.key
# Diffie-Hellman
dh dh1024.pem
# Etendue DHCP, le serveur prends
l'IP
# 10.7.0.1
server 10.7.0.0 255.255.255.248
# fichier de réservation IP
ifconfig-pool-persist ipp.txt
# Route fournie au client
push "route 10.0.1.0
255.255.255.0"
# Chiffrement
ciper AES-256-CBC
# Authentification
auth MD5
# La compression est activée
comp-lzo
# Clients autorisés
max-clients 10
# Réduire les privilèges du démon
# OpenVPN après l'initialisation
# (Linux seulement)
user nobody
# Statistiques OpenVPN
status openvpn-status.log
# Niveau de verbosité
verb 2
# Script lancé quand le tunnel est
monté
# up
up "./route.txt"
# Après
l'initialisation, OpenVPN peut
# accéder à un directoire seulement
# (Linux seulement)
# Certificat du CA
ca ca.crt
cert client.crt
# Clef privée du client
key client.key
# Chiffrement
ciper AES-256-CBC
# Authentification
auth MD5
# La compression est activée
comp-lzo
# Reduire les privilèges du démon
# OpenVPN après l'initialisation
# (Linux seulement)
user nobody
# Statistiques OpenVPN
status openvpn-status.log
# Niveau de verbosité
verb 2
# Après
l'initialisation, OpenVPN peut
# accéder à un directoire seulement
# (Linux seulement)
# The client accepte les options
# poussées par le serveur

[Date]

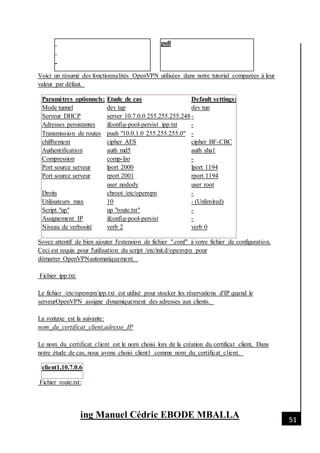

pull
Voici un résumé des fonctionnalités OpenVPN utilisées dans notre tutorial comparées à leur
valeur par défaut.
Paramètres optionnels:
Mode tunnel
Serveur DHCP
Adresses persistantes
Transmission de routes
chiffrement
Authentification
Compression
Port source serveur
Port source serveur
Droits
Utilisateurs max
Script "up"
Assignement IP
Niveau de verbosité
Etude de cas
dev tap
server 10.7.0.0 255.255.255.248
ifconfig-pool-persist ipp.txt
push "10.0.1.0 255.255.255.0"
cipher AES
auth md5
comp-lzo
lport 2000
rport 2001
user nodody
chroot /etc/openvpn
10
up "route.txt"
ifconfig-pool-persist
verb 2
Default settings:
dev tun
-
-
-
cipher BF-CBC
auth sha1
-
lport 1194
rport 1194
user root
-
- (Unlimited)
-
-
verb 0
Soyez attentif de bien ajouter l'extension de fichier ".conf" à votre fichier de configuration.
Ceci est requis pour l'utilisation du script /etc/init.d/openvpn pour
démarrer OpenVPNautomatiquement.
Fichier ipp.txt:
Le fichier /etc/openvpn/ipp.txt est utilisé pour stocker les réservations d'IP quand le
serveurOpenVPN assigne dynamiquement des adresses aux clients.
La syntaxe est la suivante:
nom_du_certificat_client,adresse_IP
Le nom_du_certificat_client est le nom choisi lors de la création du certificat client, Dans
notre étude de cas, nous avons choisi client1 comme nom_du_certificat_client.
client1,10.7.0.6
Fichier route.txt:

[Date]
Quand le tunnel est monté, le serveur lance le script bash "route.txt" qui va lui ajouter une
route pour atteindre le réseau local du client.
#!/bin/bash
route add -net 10.0.2.0/24 gw 10.7.0.6
La dernière chose à faire est de configurer les permissions sur le dossier
/etc/openvpn directory.
L'utilisateur teddy a les permissions lecture/écriture/exécution. N'importe qui d'autre n'a
aucune permission.
Les fichiers les plus important dans le dossier sont les clefs privées. (server.key or client.key
selon la machine sur laquelle vous vous trouvez). Si la clef privée de votre serveur est
capturée, cela voudra dire que la sécurité de votre architecture OpenVPN est compromise!
#chmod 700 /etc/openvpn/*
L'utilisateur teddy est le propriétaire des fichiers dans le dossier /etc/openvpn.
#chown teddy /etc/openvpn/*
4. DEMARRER OPENVPN
Démarrons OpenVPN sur le client et le serveur et vérifions les journaux:
#openvpn /etc/openvpn/openvpn.conf
Journal du serveur:
1
16
22
21
10
8/11
15
WARNING: No server certificate verification method has been enabled.
See http://openvpn.net/howto.html#mitm for more info.
LZO compression initialized
Data Channel MTU parms [ L:1586 D:1450 EF:54 EB:135 ET:32 EL:0 AF:3/1 ]
Local Options hash (VER=V4): '579db898'
Expected Remote Options hash (VER=V4): 'a0883d96'
chroot to '/etc/openvpn' and cd to '/' succeeded
UID set to nobody
TLS: Initial packet from 50.0.0.1:2000, sid=100aa16d 662ac586

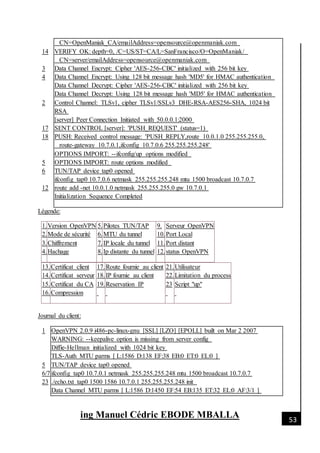

[Date]
14
3
4
2
17
18
5
6
12
CN=OpenManiak_CA/emailAddress=opensource@openmaniak.com
CN=server/emailAddress=opensource@openmaniak.com
Data Channel Encrypt: Cipher 'AES-256-CBC' initialized with 256 bit key
Data Channel Encrypt: Using 128 bit message hash 'MD5' for HMAC authentication
Data Channel Decrypt: Cipher 'AES-256-CBC' initialized with 256 bit key
Data Channel Decrypt: Using 128 bit message hash 'MD5' for HMAC authentication
RSA
SENT CONTROL [server]: 'PUSH_REQUEST' (status=1)
PUSH: Received control message: 'PUSH_REPLY,route 10.0.1.0 255.255.255.0,
route-gateway 10.7.0.1,ifconfig 10.7.0.6 255.255.255.248'
OPTIONS IMPORT: --ifconfig/up options modified
OPTIONS IMPORT: route options modified
route add -net 10.0.1.0 netmask 255.255.255.0 gw 10.7.0.1
Légende:
1.
2.
3.
4.
Version OpenVPN
Mode de sécurité
Chiffrement
Hachage
5.
6.
7.
8.
Pilotes TUN/TAP
MTU du tunnel
IP locale du tunnel
Ip distante du tunnel
9.
10.
11.
12.
Serveur OpenVPN
Port Local
Port distant
status OpenVPN
13.
14.
15.
16.
Certificat client
Certificat serveur
Certificat du CA
Compression
17.
18.
19.
Route fournie au client
IP fournie au client
Reservation IP
21.
22.
23
Utilisateur
Limitation du process
Script "up"
Journal du client:
1
5
6/7
23
WARNING: --keepalive option is missing from server config
Diffie-Hellman initialized with 1024 bit key
TLS-Auth MTU parms [ L:1586 D:138 EF:38 EB:0 ET:0 EL:0 ]
./echo.txt tap0 1500 1586 10.7.0.1 255.255.255.248 init
Data Channel MTU parms [ L:1586 D:1450 EF:54 EB:135 ET:32 EL:0 AF:3/1 ]

[Date]

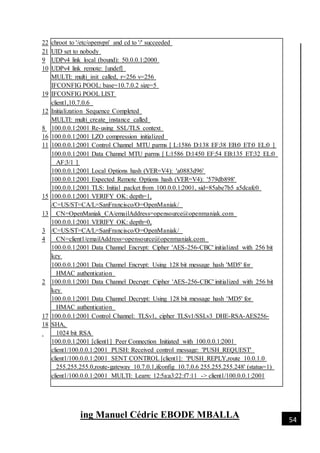

22
21
9
10
19
12
8
16
11
15
13
3
4
2
17
18
chroot to '/etc/openvpn' and cd to '/' succeeded
UID set to nobody
UDPv4 link local (bound): 50.0.0.1:2000
MULTI: multi_init called, r=256 v=256
IFCONFIG POOL: base=10.7.0.2 size=5
IFCONFIG POOL LIST
client1,10.7.0.6
MULTI: multi_create_instance called
100.0.0.1:2001 Re-using SSL/TLS context
100.0.0.1:2001 LZO compression initialized
100.0.0.1:2001 Control Channel MTU parms [ L:1586 D:138 EF:38 EB:0 ET:0 EL:0 ]
100.0.0.1:2001 Data Channel MTU parms [ L:1586 D:1450 EF:54 EB:135 ET:32 EL:0
AF:3/1 ]
100.0.0.1:2001 Local Options hash (VER=V4): 'a0883d96'
100.0.0.1:2001 Expected Remote Options hash (VER=V4): '579db898'
100.0.0.1:2001 TLS: Initial packet from 100.0.0.1:2001, sid=85abe7b5 a5dcafc0
100.0.0.1:2001 VERIFY OK: depth=1,
/C=US/ST=CA/L=SanFrancisco/O=OpenManiak/
CN=OpenManiak_CA/emailAddress=opensource@openmaniak.com
100.0.0.1:2001 VERIFY OK: depth=0,
/C=US/ST=CA/L=SanFrancisco/O=OpenManiak/
CN=client1/emailAddress=opensource@openmaniak.com
100.0.0.1:2001 Data Channel Encrypt: Cipher 'AES-256-CBC' initialized with 256 bit
key
100.0.0.1:2001 Data Channel Encrypt: Using 128 bit message hash 'MD5' for
HMAC authentication
100.0.0.1:2001 Data Channel Decrypt: Cipher 'AES-256-CBC' initialized with 256 bit
key
100.0.0.1:2001 Data Channel Decrypt: Using 128 bit message hash 'MD5' for
HMAC authentication
100.0.0.1:2001 Control Channel: TLSv1, cipher TLSv1/SSLv3 DHE-RSA-AES256-
SHA,
1024 bit RSA
100.0.0.1:2001 [client1] Peer Connection Initiated with 100.0.0.1:2001
client1/100.0.0.1:2001 PUSH: Received control message: 'PUSH_REQUEST'
client1/100.0.0.1:2001 SENT CONTROL [client1]: 'PUSH_REPLY,route 10.0.1.0
255.255.255.0,route-gateway 10.7.0.1,ifconfig 10.7.0.6 255.255.255.248' (status=1)
client1/100.0.0.1:2001 MULTI: Learn: 12:5a:a3:22:f7:11 -> client1/100.0.0.1:2001

[Date]
L'utiliatire Ping est très utile pour tester si le tunnel est monté.
Le serveur (10.7.0.1) dervait être capable de pinger le client (10.7.0.6) et vice versa.
serveur#ping 10.7.0.6
Un script init.d est disponible pour démarrer ou arrêter OpenVPN. Soyez attentif, comme
indiqué dans la section de configuration, que vos fichiers de configurations sont localisés dans
le dossier /etc/openvpn et ont une extension de fichier .conf".
#/etc/init.d/openvpn stop
Stopping virtual private network daemon: openvpn.
#/etc/init.d/openvpn start
Starting virtual private network daemon: openvpn.
#/etc/init.d/openvpn restart
Stopping virtual private network daemon: openvpn.
Starting virtual private network daemon: openvpn(OK).
Les journaux sont écris par défaut dans le fichier /var/log/syslog.
Vous pouvez vérifier le status du processus OpenVPN:
#ps -ef | grep openvpn
UID PID PPID CSTIME TTY TIME CMD
nobody 27921 0 09:59 ? 00:00:00
/usr/sbin/openvpn
-- writepid
/var/run/openvpn.conf.pid
--daemon ovpn-conf
--cd /etc/openvpn
--config
/etc/openvpn/openvpn.conf
Vérifiez la table de routage sur le serveur OpenVPN:
#route -n
Kernel IP routing table

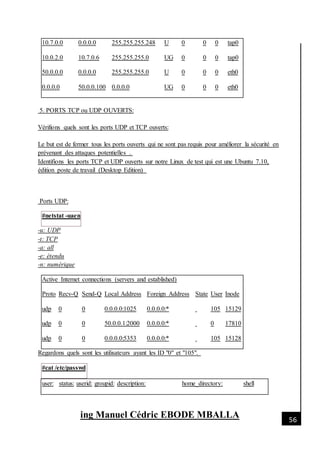

[Date]
10.7.0.0 0.0.0.0 255.255.255.248 U 0 0 0 tap0
10.0.2.0 10.7.0.6 255.255.255.0 UG 0 0 0 tap0
50.0.0.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
0.0.0.0 50.0.0.100 0.0.0.0 UG 0 0 0 eth0
5. PORTS TCP ou UDP OUVERTS:
Vérifions quels sont les ports UDP et TCP ouverts:
Le but est de fermer tous les ports ouverts qui ne sont pas requis pour améliorer la sécurité en
prévenant des attaques potentielles .
Identifions les ports TCP et UDP ouverts sur notre Linux de test qui est une Ubuntu 7.10,
édition poste de travail (Desktop Edition)
Ports UDP:
#netstat -uaen
-u: UDP
-t: TCP
-a: all
-e: étendu
-n: numérique
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address Foreign Address State User Inode
udp 0 0 0.0.0.0:1025 0.0.0.0:* 105 15129
udp 0 0 50.0.0.1:2000 0.0.0.0:* 0 17810
udp 0 0 0.0.0.0:5353 0.0.0.0:* 105 15128
Regardons quels sont les utilisateurs ayant les ID "0" et "105".
#cat /etc/passwd
user: status: userid: groupid: description: home_directory: shell

[Date]
root: x: 0: 0: root: /root: /bin/bash
avahi: x: 105: 105: Avahi mDNS daemon,,,: /var/run/avahi-daemon: /bin/false
Avahi est un démon qui permet à des programmes de publier et découvrir des services et des
hôtes sur un réseau local avec pas de configuration spécifique.
Ce démon n'est pas requis dans notre étude de cas, nous pouvons donc soit le désactiver, soit
de désinstaller.
Veuillez noter que les deux ports Avihi sont déjà fermés sur la version serveur d'Ubuntu.
Stoppez le démon:
#/etc/init.d/avihi-daemon stop
Désactivation de Avihi au démarrage du système:
Dans le fichier /etc/defaut/avahi-daemon, changez la valeur AVAHI_DAEMON_START de
"1" à "0":
AVAHI_DAEMON_START=0
Désinstallation du démon:
#apt-get remove avihi-daemon
Le démon Avihi n'est maintenant plus actif, nous pouvons donc revérifier le statu des ports
UDP et voir que le port OpenVPN est le seul port UDP ouvert.
#netstat -uaen
udp 0 0 50.0.0.1:2000 0.0.0.0:* 0 17810
Ports TCP:
#netstat -taen
tcp 0 0 127.0.0.0.1:631 0.0.0.0:* LISTEN 0 15395

[Date]

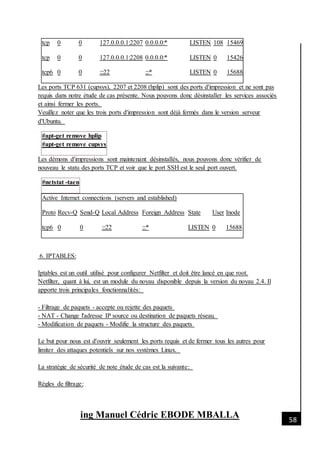

tcp 0 0 127.0.0.0.1:2207 0.0.0.0:* LISTEN 108 15469
tcp 0 0 127.0.0.0.1:2208 0.0.0.0:* LISTEN 0 15426
tcp6 0 0 :::22 :::* LISTEN 0 15688
Les ports TCP 631 (cupsys), 2207 et 2208 (hplip) sont des ports d'impression et ne sont pas
requis dans notre étude de cas présente. Nous pouvons donc désinstaller les services associés
et ainsi fermer les ports.
Veuillez noter que les trois ports d'impression sont déjà fermés dans le version serveur
d'Ubuntu.
#apt-get remove hplip
#apt-get remove cupsys
Les démons d'impressions sont maintenant désinstallés, nous pouvons donc vérifier de
nouveau le statu des ports TCP et voir que le port SSH est le seul port ouvert.
#netstat -taen
tcp6 0 0 :::22 :::* LISTEN 0 15688
6. IPTABLES:
Iptables est un outil utilisé pour configurer Netfilter et doit être lancé en que root.
Netfilter, quant à lui, est un module du noyau disponible depuis la version du noyau 2.4. Il
apporte trois principales fonctionnalités:
- Filtrage de paquets - accepte ou rejette des paquets
- NAT - Change l'adresse IP source ou destination de paquets réseau.
- Modification de paquets - Modifie la structure des paquets
Le but pour nous est d'ouvrir seulement les ports requis et de fermer tous les autres pour
limiter des attaques potentiels sur nos systèmes Linux.
La stratégie de sécurité de note étude de cas est la suivante:
Règles de filtrage:

[Date]
- Ouverture des ports utilisés par OpenVPN pour générer le tunnel entre les deux Linux.
- Ouverture des 80 et 443 ports vers l'extérieur pour laisser les machines locales surfer sur
Internet.
- Acceptation de tout le trafic à l'intérieur du tunnel.
- Rejet de tout autre trafic.
Configuration du serveur OpenVPN Linux:
- ANNULATION DES PARAMETRES IPTABLES EXISTANT:
#iptables -F
- STRATEGIES PAR DEFAUT:
Configuration des règles pour rejeter par défaut tous les trafics entrant et sortant et accepter le
trafic "Forward" (trafic inter-interface:)
#iptables -P OUTPUT DROP
#iptables -P INPUT DROP
#iptables -P FORWARD ACCEPT
- REGLES OPENVPN:
Autorisation du tunnel OpenVPN:
#iptables -A INPUT -i eth0 -p udp -s 100.0.0.1 -d 50.0.0.1 --sport 2001 --dport 2000 -j
ACCEPT
#iptables -A OUTPUT -o eth0 -p udp -s 50.0.0.1 -d 100.0.0.1 --sport 2000 --dport 2001 -
j ACCEPT
Autosization de tous le trafic à l'intérieur du tunnel:
#iptables -A INPUT -i tap+ -p all -j ACCEPT
#iptables -A OUTPUT -o tap+ -p all -j ACCEPT
--------------------------------------------------------
- INTERFACE LAN
Tous le trafic de et vers l'interface LAN (eth1) est accepté:
#iptables -A INPUT -i eth1 -p all -s 10.0.1.0/24 -j ACCEPT
#iptables -A OUTPUT -o eth1 -p all -d 10.0.1.0/24 -j ACCEPT
--------------------------------------------------------

[Date]
- ACCES INTERNET:
Règles de NAT:
Les utilisateurs du réseau local A doivent être capable de surfer sur Internet impliquant des
paramètres de NAT.
Par exemple, quand le poste de travail situé sur le site A veux accéder une page web sur
Internet, son adresse IP source est traduite et prend l'adresse IP WAN du serveur OpenVPN.
En d'autres termes, 10.0.1.100 est traduit en 50.0.0.1 et vice versa quand les paquets
reviennent au poste de travail.
Ce type de NAT est appelé "masquerade".
#iptables -t nat -A POSTROUTING -j MASQUERADE
Autorisation de l'accès Internet:
Les utilisateurs LAN sont autorisés à accéder uniquement à des ressources HTTP ou HTTPS:
#iptables -A OUTPUT -p tcp -m multiport --dports 80,443 -o eth0 -m state --state
NEW,ESTABLISHED -j ACCEPT
#iptables -A INPUT -p tcp -m multiport --sports 80,443 -i eth0 -m state --state
ESTABLISHED -j ACCEPT
--------------------------------------------------------
- REGLES FACULTATIVES:
Si vous avez des serveurs SSH sur vos machines OpenVPN, vous pouvez configurer les règles
pour accepter le trafic SSH.
Pour installer un serveur SSH, il suffit d'utiliser les commandes suivantes: "apt-get install
openssh-server"
Règles pour permettre au client SSH local d'accéder à un serveur SSH distant.
#iptables -A OUTPUT -p tcp -o eth0 --dport 22 -s 50.0.0.1 -j ACCEPT
#iptables -A INPUT -p tcp --sport 22 -i eth0 -d 50.0.0.1 -m state --state ESTABLISHED
-j ACCEPT
Règles pour permettre à des clients SSH d'accéder au serveur SSH local.
#iptables -A INPUT -p tcp --dport 22 -i eth0 -d 50.0.0.1 -j ACCEPT
#iptables -A OUTPUT -p tcp --sport 22 -o eth0 -s 50.0.0.1 -m state --state
Pour les tests de connectivités, 50.0.0.1 et 100.0.0.1 peuvent se pinger l'un l'autre.
#iptables -A INPUT -p icmp -i eth0 -s 100.0.0.1 -d 50.0.0.1 -j ACCEPT
#iptables -A OUTPUT -p icmp -o eth0 -d 100.0.0.1 -s 50.0.0.1 -j ACCEPT

[Date]
--------------------------------------------------------

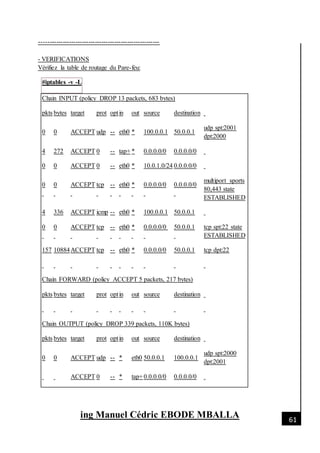

- VERIFICATIONS
Vérifiez la table de routage du Pare-feu:
#iptables -v -L
Chain INPUT (policy DROP 13 packets, 683 bytes)
pkts bytes target prot optin out source destination
0 0 ACCEPT udp -- eth0 * 100.0.0.1 50.0.0.1
udp spt:2001
dpt:2000
4 272 ACCEPT 0 -- tap+ * 0.0.0.0/0 0.0.0.0/0
0 0 ACCEPT 0 -- eth0 * 10.0.1.0/24 0.0.0.0/0
0 0 ACCEPT tcp -- eth0 * 0.0.0.0/0 0.0.0.0/0
multiport sports
80,443 state
ESTABLISHED
4 336 ACCEPT icmp -- eth0 * 100.0.0.1 50.0.0.1
0 0 ACCEPT tcp -- eth0 * 0.0.0.0/0 50.0.0.1 tcp spt:22 state
ESTABLISHED
157 10884ACCEPT tcp -- eth0 * 0.0.0.0/0 50.0.0.1 tcp dpt:22
Chain FORWARD (policy ACCEPT 5 packets, 217 bytes)
Chain OUTPUT (policy DROP 339 packets, 110K bytes)
0 0 ACCEPT udp -- * eth0 50.0.0.1 100.0.0.1
udp spt:2000
dpt:2001
ACCEPT 0 -- * tap+0.0.0.0/0 0.0.0.0/0

[Date]

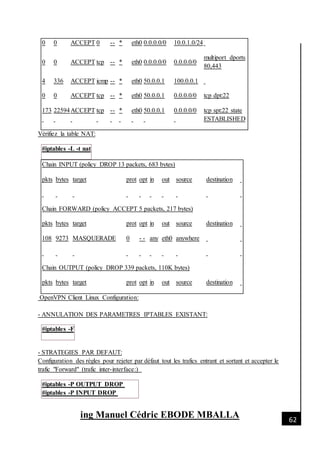

0 0 ACCEPT 0 -- * eth0 0.0.0.0/0 10.0.1.0/24
0 0 ACCEPT tcp -- * eth0 0.0.0.0/0 0.0.0.0/0
multiport dports
80,443
4 336 ACCEPT icmp -- * eth0 50.0.0.1 100.0.0.1
0 0 ACCEPT tcp -- * eth0 50.0.0.1 0.0.0.0/0 tcp dpt:22
173 22594ACCEPT tcp -- * eth0 50.0.0.1 0.0.0.0/0 tcp spt:22 state
ESTABLISHED
Vérifiez la table NAT:
#iptables -L -t nat
Chain INPUT (policy DROP 13 packets, 683 bytes)
pkts bytes target prot opt in out source destination
Chain FORWARD (policy ACCEPT 5 packets, 217 bytes)
108 9273 MASQUERADE 0 - - any eth0 anywhere
Chain OUTPUT (policy DROP 339 packets, 110K bytes)
OpenVPN Client Linux Configuration:
- ANNULATION DES PARAMETRES IPTABLES EXISTANT:
#iptables -F
- STRATEGIES PAR DEFAUT:
Configuration des règles pour rejeter par défaut tout les trafics entrant et sortant et accepter le
trafic "Forward" (trafic inter-interface:)
#iptables -P OUTPUT DROP
#iptables -P INPUT DROP

[Date]

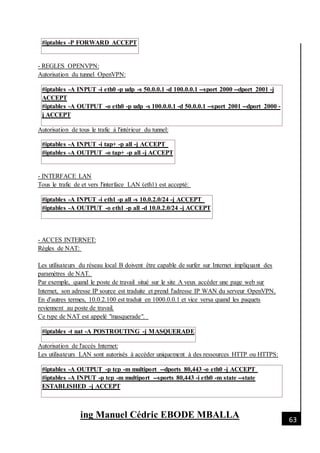

#iptables -P FORWARD ACCEPT
- REGLES OPENVPN:
Autorisation du tunnel OpenVPN:
#iptables -A INPUT -i eth0 -p udp -s 50.0.0.1 -d 100.0.0.1 --sport 2000 --dport 2001 -j
ACCEPT
#iptables -A OUTPUT -o eth0 -p udp -s 100.0.0.1 -d 50.0.0.1 --sport 2001 --dport 2000 -
j ACCEPT
Autorisation de tous le trafic à l'intérieur du tunnel:
#iptables -A INPUT -i tap+ -p all -j ACCEPT
#iptables -A OUTPUT -o tap+ -p all -j ACCEPT
- INTERFACE LAN
Tous le trafic de et vers l'interface LAN (eth1) est accepté:
#iptables -A INPUT -i eth1 -p all -s 10.0.2.0/24 -j ACCEPT
#iptables -A OUTPUT -o eth1 -p all -d 10.0.2.0/24 -j ACCEPT
- ACCES INTERNET:
Règles de NAT:
Les utilisateurs du réseau local B doivent être capable de surfer sur Internet impliquant des
paramètres de NAT.
Par exemple, quand le poste de travail situé sur le site A veux accéder une page web sur
Internet, son adresse IP source est traduite et prend l'adresse IP WAN du serveur OpenVPN.
En d'autres termes, 10.0.2.100 est traduit en 1000.0.0.1 et vice versa quand les paquets
reviennent au poste de travail.
Ce type de NAT est appelé "masquerade".
#iptables -t nat -A POSTROUTING -j MASQUERADE
Autorisation de l'accès Internet:
Les utilisateurs LAN sont autorisés à accéder uniquement à des ressources HTTP ou HTTPS:
#iptables -A OUTPUT -p tcp -m multiport --dports 80,443 -o eth0 -j ACCEPT
#iptables -A INPUT -p tcp -m multiport --sports 80,443 -i eth0 -m state --state

[Date]

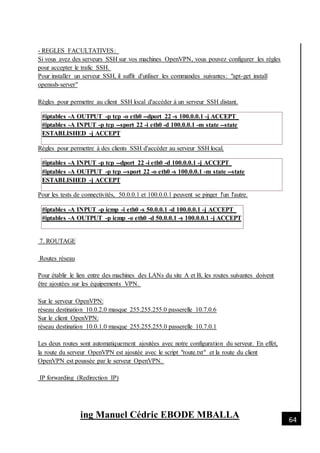

- REGLES FACULTATIVES:
Si vous avez des serveurs SSH sur vos machines OpenVPN, vous pouvez configurer les règles
pour accepter le trafic SSH.
Pour installer un serveur SSH, il suffit d'utiliser les commandes suivantes: "apt-get install
openssh-server"
Règles pour permettre au client SSH local d'accéder à un serveur SSH distant.
#iptables -A OUTPUT -p tcp -o eth0 --dport 22 -s 100.0.0.1 -j ACCEPT
#iptables -A INPUT -p tcp --sport 22 -i eth0 -d 100.0.0.1 -m state --state
Règles pour permettre à des clients SSH d'accéder au serveur SSH local.
#iptables -A INPUT -p tcp --dport 22 -i eth0 -d 100.0.0.1 -j ACCEPT
#iptables -A OUTPUT -p tcp --sport 22 -o eth0 -s 100.0.0.1 -m state --state
Pour les tests de connectivités, 50.0.0.1 et 100.0.0.1 peuvent se pinger l'un l'autre.
#iptables -A INPUT -p icmp -i eth0 -s 50.0.0.1 -d 100.0.0.1 -j ACCEPT
#iptables -A OUTPUT -p icmp -o eth0 -d 50.0.0.1 -s 100.0.0.1 -j ACCEPT
7. ROUTAGE
Routes réseau
Pour établir le lien entre des machines des LANs du site A et B, les routes suivantes doivent
être ajoutées sur les équipements VPN.
Sur le serveur OpenVPN:
réseau destination 10.0.2.0 masque 255.255.255.0 passerelle 10.7.0.6
Sur le client OpenVPN:
réseau destination 10.0.1.0 masque 255.255.255.0 passerelle 10.7.0.1
Les deux routes sont automatiquement ajoutées avec notre configuration du serveur. En effet,
la route du serveur OpenVPN est ajoutée avec le script "route.txt" et la route du client
OpenVPN est poussée par le serveur OpenVPN.
IP forwarding (Redirection IP)

[Date]

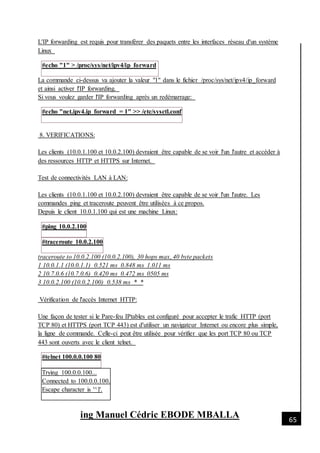

L'IP forwarding est requis pour transférer des paquets entre les interfaces réseau d'un système
Linux
#echo "1" > /proc/sys/net/ipv4/ip_forward
La commande ci-dessus va ajouter la valeur "1" dans le fichier /proc/sys/net/ipv4/ip_forward
et ainsi activer l'IP forwarding.
Si vous voulez garder l'IP forwarding après un redémarrage:
#echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
8. VERIFICATIONS:
Les clients (10.0.1.100 et 10.0.2.100) devraient être capable de se voir l'un l'autre et accéder à
des ressources HTTP et HTTPS sur Internet.
Test de connectivités LAN à LAN:
Les clients (10.0.1.100 et 10.0.2.100) devraient être capable de se voir l'un l'autre. Les
commandes ping et traceroute peuvent être utilisées à ce propos.
Depuis le client 10.0.1.100 qui est une machine Linux:
#ping 10.0.2.100
#traceroute 10.0.2.100
traceroute to 10.0.2.100 (10.0.2.100), 30 hops max, 40 byte packets
1 10.0.1.1 (10.0.1.1) 0.521 ms 0.848 ms 1.011 ms
2 10.7.0.6 (10.7.0.6) 0.420 ms 0.472 ms 0505 ms
3 10.0.2.100 (10.0.2.100) 0.538 ms * *
Vérification de l'accès Internet HTTP:
Une façon de tester si le Pare-feu IPtables est configuré pour accepter le trafic HTTP (port
TCP 80) et HTTPS (port TCP 443) est d'utiliser un navigateur Internet ou encore plus simple,
la ligne de commande. Celle-ci peut être utilisée pour vérifier que les port TCP 80 ou TCP
443 sont ouverts avec le client telnet.
#telnet 100.0.0.100 80
Trying 100.0.0.100...
Connected to 100.0.0.100.
Escape character is '^]'.

[Date]

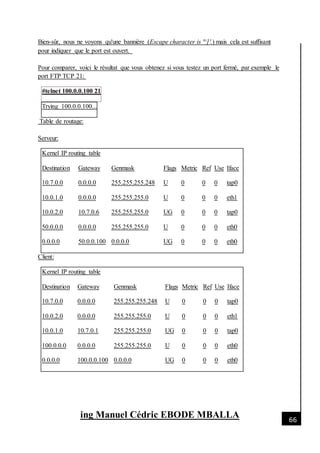

Bien-sûr, nous ne voyons qu'une bannière (Escape character is '^]'.) mais cela est suffisant
pour indiquer que le port est ouvert.
Pour comparer, voici le résultat que vous obtenez si vous testez un port fermé, par exemple le
port FTP TCP 21:
#telnet 100.0.0.100 21
Trying 100.0.0.100...
Table de routage:
Serveur:
10.7.0.0 0.0.0.0 255.255.255.248 U 0 0 0 tap0
10.0.1.0 0.0.0.0 255.255.255.0 U 0 0 0 eth1
10.0.2.0 10.7.0.6 255.255.255.0 UG 0 0 0 tap0
50.0.0.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
0.0.0.0 50.0.0.100 0.0.0.0 UG 0 0 0 eth0
Client:
10.7.0.0 0.0.0.0 255.255.255.248 U 0 0 0 tap0
10.0.2.0 0.0.0.0 255.255.255.0 U 0 0 0 eth1
10.0.1.0 10.7.0.1 255.255.255.0 UG 0 0 0 tap0
100.0.0.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
0.0.0.0 100.0.0.100 0.0.0.0 UG 0 0 0 eth0

[Date]

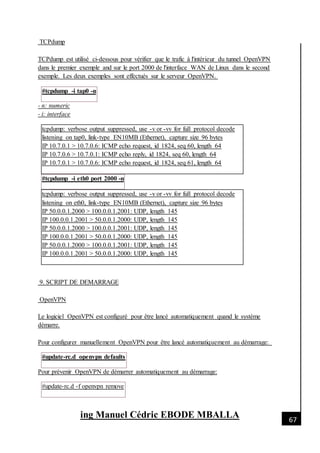

TCPdump
TCPdump est utilisé ci-dessous pour vérifier que le trafic à l'intérieur du tunnel OpenVPN
dans le premier exemple and sur le port 2000 de l'interface WAN de Linux dans le second
exemple. Les deux exemples sont effectués sur le serveur OpenVPN.
#tcpdump -i tap0 -n
- n: numeric
- i: interface
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on tap0, link-type EN10MB (Ethernet), capture size 96 bytes
IP 10.7.0.1 > 10.7.0.6: ICMP echo request, id 1824, seq 60, length 64
IP 10.7.0.6 > 10.7.0.1: ICMP echo reply, id 1824, seq 60, length 64
IP 10.7.0.1 > 10.7.0.6: ICMP echo request, id 1824, seq 61, length 64
#tcpdump -i eth0 port 2000 -n
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 96 bytes
IP 50.0.0.1.2000 > 100.0.0.1.2001: UDP, length 145
IP 100.0.0.1.2001 > 50.0.0.1.2000: UDP, length 145
IP 50.0.0.1.2000 > 100.0.0.1.2001: UDP, length 145
IP 100.0.0.1.2001 > 50.0.0.1.2000: UDP, length 145
IP 50.0.0.1.2000 > 100.0.0.1.2001: UDP, length 145
IP 100.0.0.1.2001 > 50.0.0.1.2000: UDP, length 145
9. SCRIPT DE DEMARRAGE
OpenVPN
Le logiciel OpenVPN est configuré pour être lancé automatiquement quand le système
démarre.
Pour configurer manuellement OpenVPN pour être lancé automatiquement au démarrage:
#update-rc.d openvpn defaults
Pour prévenir OpenVPN de démarrer automatiquement au démarrage:
#update-rc.d -f openvpn remove

[Date]

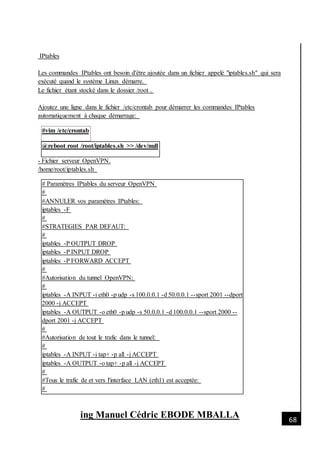

IPtables
Les commandes IPtables ont besoin d'être ajoutée dans un fichier appelé "iptables.sh" qui sera
exécuté quand le système Linux démarre.
Le fichier étant stocké dans le dossier /root .
Ajoutez une ligne dans le fichier /etc/crontab pour démarrer les commandes IPtables
automatiquement à chaque démarrage:
#vim /etc/crontab
@reboot root /root/iptables.sh >> /dev/null
- Fichier serveur OpenVPN.
/home/root/iptables.sh
# Paramètres IPtables du serveur OpenVPN
#
#ANNULER vos paramètres IPtables:
iptables -F
#
#STRATEGIES PAR DEFAUT:
#
iptables -P OUTPUT DROP
iptables -P INPUT DROP
iptables -P FORWARD ACCEPT
#
#Autorisation du tunnel OpenVPN:
#
iptables -A INPUT -i eth0 -p udp -s 100.0.0.1 -d 50.0.0.1 --sport 2001 --dport
2000 -j ACCEPT
iptables -A OUTPUT -o eth0 -p udp -s 50.0.0.1 -d 100.0.0.1 --sport 2000 --
dport 2001 -j ACCEPT
#
#Autorisation de tout le trafic dans le tunnel:
#
iptables -A INPUT -i tap+ -p all -j ACCEPT
iptables -A OUTPUT -o tap+ -p all -j ACCEPT
#
#Tous le trafic de et vers l'interface LAN (eth1) est acceptée:
#

[Date]

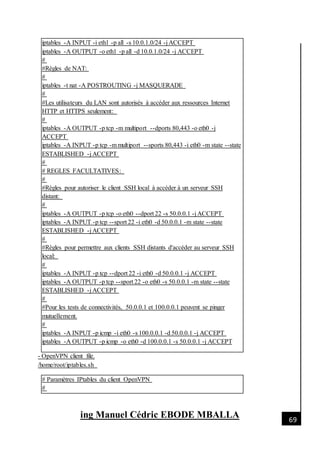

iptables -A INPUT -i eth1 -p all -s 10.0.1.0/24 -j ACCEPT
iptables -A OUTPUT -o eth1 -p all -d 10.0.1.0/24 -j ACCEPT
#
#Règles de NAT:
#
iptables -t nat -A POSTROUTING -j MASQUERADE
#
#Les utilisateurs du LAN sont autorisés à accéder aux ressources Internet
HTTP et HTTPS seulement:
#
iptables -A OUTPUT -p tcp -m multiport --dports 80,443 -o eth0 -j
ACCEPT
iptables -A INPUT -p tcp -m multiport --sports 80,443 -i eth0 -m state --state
#
# REGLES FACULTATIVES:
#
#Règles pour autoriser le client SSH local à accéder à un serveur SSH
distant:
#
iptables -A OUTPUT -p tcp -o eth0 --dport 22 -s 50.0.0.1 -j ACCEPT
iptables -A INPUT -p tcp --sport 22 -i eth0 -d 50.0.0.1 -m state --state
#
#Règles pour permettre aux clients SSH distants d'accéder au serveur SSH
local:
#
iptables -A INPUT -p tcp --dport 22 -i eth0 -d 50.0.0.1 -j ACCEPT
iptables -A OUTPUT -p tcp --sport 22 -o eth0 -s 50.0.0.1 -m state --state
#
#Pour les tests de connectivités, 50.0.0.1 et 100.0.0.1 peuvent se pinger
mutuellement.
#
iptables -A INPUT -p icmp -i eth0 -s 100.0.0.1 -d 50.0.0.1 -j ACCEPT
iptables -A OUTPUT -p icmp -o eth0 -d 100.0.0.1 -s 50.0.0.1 -j ACCEPT
- OpenVPN client file.
/home/root/iptables.sh
# Paramètres IPtables du client OpenVPN
#

[Date]

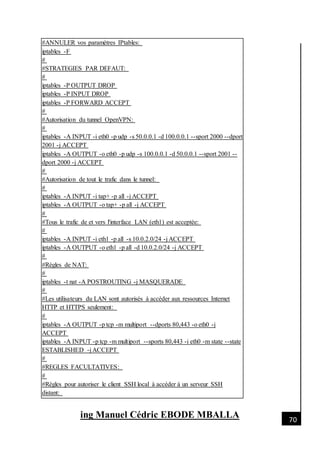

#ANNULER vos paramètres IPtables:
iptables -F
#
#STRATEGIES PAR DEFAUT:
#
iptables -P OUTPUT DROP
iptables -P INPUT DROP
iptables -P FORWARD ACCEPT
#
#Autorisation du tunnel OpenVPN:
#
iptables -A INPUT -i eth0 -p udp -s 50.0.0.1 -d 100.0.0.1 --sport 2000 --dport
2001 -j ACCEPT
iptables -A OUTPUT -o eth0 -p udp -s 100.0.0.1 -d 50.0.0.1 --sport 2001 --
dport 2000 -j ACCEPT
#
#Autorisation de tout le trafic dans le tunnel:
#
iptables -A INPUT -i tap+ -p all -j ACCEPT
iptables -A OUTPUT -o tap+ -p all -j ACCEPT
#
#Tous le trafic de et vers l'interface LAN (eth1) est acceptée:
#
iptables -A INPUT -i eth1 -p all -s 10.0.2.0/24 -j ACCEPT
iptables -A OUTPUT -o eth1 -p all -d 10.0.2.0/24 -j ACCEPT
#
#Règles de NAT:
#
iptables -t nat -A POSTROUTING -j MASQUERADE
#
#Les utilisateurs du LAN sont autorisés à accéder aux ressources Internet
HTTP et HTTPS seulement:
#
iptables -A OUTPUT -p tcp -m multiport --dports 80,443 -o eth0 -j
ACCEPT
iptables -A INPUT -p tcp -m multiport --sports 80,443 -i eth0 -m state --state
#
#REGLES FACULTATIVES:
#
#Règles pour autoriser le client SSH local à accéder à un serveur SSH
distant:

[Date]
#

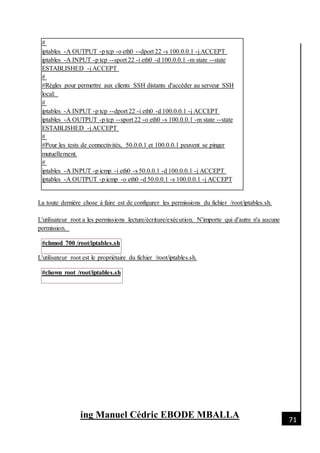

iptables -A OUTPUT -p tcp -o eth0 --dport 22 -s 100.0.0.1 -j ACCEPT
iptables -A INPUT -p tcp --sport 22 -i eth0 -d 100.0.0.1 -m state --state
#
#Règles pour permettre aux clients SSH distants d'accéder au serveur SSH
local:
#
iptables -A INPUT -p tcp --dport 22 -i eth0 -d 100.0.0.1 -j ACCEPT
iptables -A OUTPUT -p tcp --sport 22 -o eth0 -s 100.0.0.1 -m state --state
#
#Pour les tests de connectivités, 50.0.0.1 et 100.0.0.1 peuvent se pinger
mutuellement.
#
iptables -A INPUT -p icmp -i eth0 -s 50.0.0.1 -d 100.0.0.1 -j ACCEPT
iptables -A OUTPUT -p icmp -o eth0 -d 50.0.0.1 -s 100.0.0.1 -j ACCEPT
La toute dernière chose à faire est de configurer les permissions du fichier /root/iptables.sh.
L'utilisateur root a les permissions lecture/écriture/exécution. N'importe qui d'autre n'a aucune
permission.
#chmod 700 /root/iptables.sh
L'utilisateur root est le propriétaire du fichier /root/iptables.sh.
#chown root /root/iptables.sh

VPN WINDOWS LINUX OPENVPN

Recommandé

Recommandé

Contenu connexe

Tendances

Tendances (20)

Similaire à VPN WINDOWS LINUX OPENVPN

Similaire à VPN WINDOWS LINUX OPENVPN (20)

Plus de Manuel Cédric EBODE MBALLA

Plus de Manuel Cédric EBODE MBALLA (10)

VPN WINDOWS LINUX OPENVPN
