Ce document présente une étude sur l'interconnexion de sites à l'aide de VPN via OpenVPN. Il aborde le principe de fonctionnement des VPN, les cas d'utilisation, les protocoles impliqués, ainsi que les étapes d'installation et de configuration d'OpenVPN. La conclusion souligne l'importance de la sécurité et de la fiabilité offertes par les VPN dans les communications réseau.

1. INTERCONNEXION
DE SITES PAR VPN
AVEC OPENVPN
Présenté par: Al Ousseynou GUEYE
Sous la direction de: M. Massamba LÔ
1

2. PLAN
INTRODUCTION
1. Généralité sur les VPN
o Principe de fonctionnement d'un VPN
o Les principaux cas d'utilisation d'un VPN2Les protocoles
utilisés
2. Implémentation
o Installation d'openvpn
o Configuration
o Test
CONCLUSION
2

3. INTRODUCTION
3

4. GÉNÉRALITÉ
SUR LES VPN

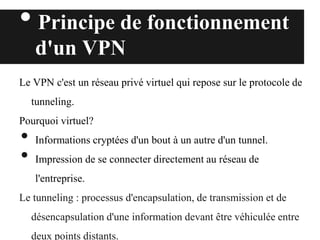

5. • Principe de fonctionnement
d'un VPN
Le VPN c'est un réseau privé virtuel qui repose sur le protocole de
tunneling.
Pourquoi virtuel?
• Informations cryptées d'un bout à un autre d'un tunnel.
• Impression de se connecter directement au réseau de
l'entreprise.
Le tunneling : processus d'encapsulation, de transmission et de
désencapsulation d'une information devant être véhiculée entre
deux points distants.

6. • Les principaux cas
d'utilisation d'un VPN
• Le VPN LAN to LAN
Dans ce cas, les tunnels sont fixes et destinés à
être permanents: cas de l’utilisation del’intranet
VPN ou de l’extranet VPN.
• Le VPN Roadwarrior
Dans ce cas, une des extrémités change
d'emplacement à chaque connexion: cas de
l’utilisation de l’extranet VPN.

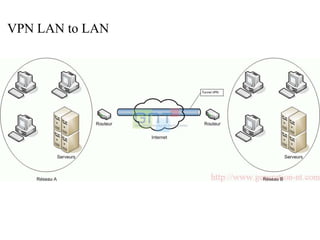

7. VPN LAN to LAN

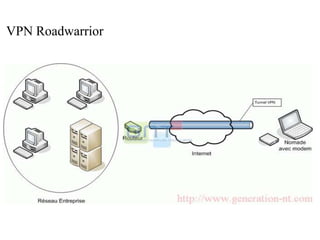

8. VPN Roadwarrior

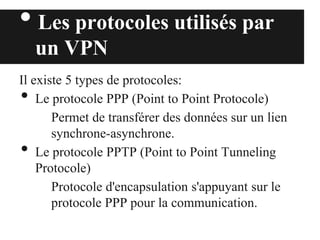

9. • Les protocoles utilisés par
un VPN
Il existe 5 types de protocoles:
• Le protocole PPP (Point to Point Protocole)
Permet de transférer des données sur un lien
synchrone-asynchrone.
• Le protocole PPTP (Point to Point Tunneling
Protocole)
Protocole d'encapsulation s'appuyant sur le
protocole PPP pour la communication.

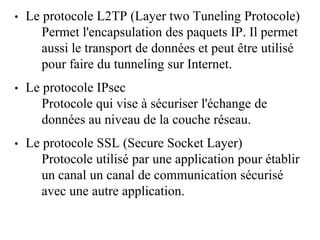

10. • Le protocole L2TP (Layer two Tuneling Protocole)
Permet l'encapsulation des paquets IP. Il permet
aussi le transport de données et peut être utilisé
pour faire du tunneling sur Internet.
• Le protocole IPsec
Protocole qui vise à sécuriser l'échange de
données au niveau de la couche réseau.
• Le protocole SSL (Secure Socket Layer)
Protocole utilisé par une application pour établir
un canal un canal de communication sécurisé
avec une autre application.

11. IMPLÉMENTATION

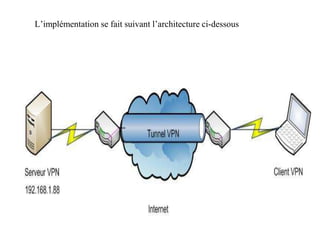

12. L’implémentation se fait suivant l’architecture ci-dessous

13. Installation
L'installation d'openvpn se fait par la
commande suivant:

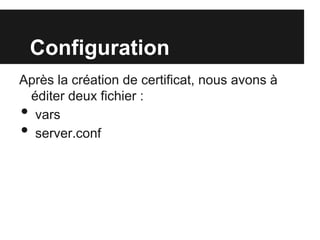

16. Configuration

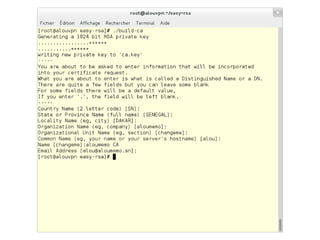

Après la création de certificat, nous avons à
éditer deux fichier :
• vars
• server.conf

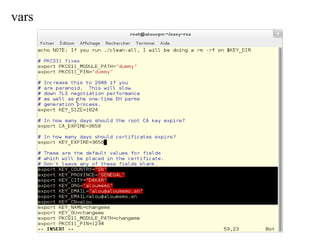

18. vars

19. server.conf

20. Test

21. CONCLUSION
