DE LA RADIOFREQUENCE
À LA CRYOABLATION,
EXPERIENCE MESSINE
STRASBOURG
29 Novembre
2014
Marie-Cécile PEROZ
Infirmière de Cardiologie
Interventionnelle
C H R de MERCY
• Désorganisation complète de l’activité
électrique des oreillettes
• Au plan mécanique, perte de la systole
auriculaire
• Au plan hémodynamique, baisse du débit
cardiaque de base et à l’effort (30%)
• Activité atriale rapide (>350bpm),
désordonnée, provenant de foyers
multiples.
Pas d’onde P visible (ondes F)
Conduction AV irrégulière
Ligne isoélectrique vibrée
Trois déterminants majeurs:
1. Substrat
Dilatation OG (notion de masse
critique)
Remaniement structurel (fibrose)
Troubles conductifs intra et inter-auriculaire
Période réfractaire atriale courte
2. Trigger
Foyer initiateur (veines
pulmonaires)
3. Environnement autonomique
Le trouble du rythme cardiaque soutenu le plus fréquent
- 15% des plus de 70 ans!
- 3.3 millions de personnes aux US et 4.5 millions en
Europe ont une FA paroxystique ou persistante
TSV, non létale, mais qui augmente le risque de:
- morbidité: AVC (x5 par rapport à la pop. normale),
insuffisance cardiaque,
réduit la contractilité auriculaire,
diminue le flux sanguin coronaire,
dilatation de l'oreillette,
formation de thrombus auriculaire
- mortalité: risque 2x > aux patients ayant un RS normal
• tamponnade cardiaque (incidence de 1 à 2,2%),
• sténose des veines pulmonaires (incidence de 1 à 10%),
• lésions du nerf phrénique (incidence < 0,5%, avec récupération
totale ou partielle dans la majorité),
• lésions oesophagiennes, fistule atrio-oesophagienne (incidence de
0,03 à 1%, létalité de 71 à 83%),
• lésions périoesophagiennes,
• événements thrombo-emboliques (incidence de 1,2%),
• complications vasculaires,
• occlusion coronarienne aiguë (rare),
• embolie gazeuse du cathéter et de la gaine,
• piégeage du cathéter dans la valve mitrale,
• tachyarythmies,
• exposition aux radiations,
• traumatisme de la valve mitrale.
L'ablation par cathéter: pas une thérapie de première intention.
L'indication principale : une fibrillation auriculaire symptomatique,
paroxystique ou persistante réfractaire à au moins un antiarythmique de
classe 1 ou classe 3 ou l'incapacité du patient à tolérer ces médicaments.
Autre indication : pour les patients dont FA rapide induit une cardiomyopathie
ou insuffisance cardiaque, une diminution de FE, ou les deux.
La décision est individualisée: risques de complications,
avantages éventuels, et probabilité de succès.
Une contre-indication absolue: le thrombus auriculaire gauche.

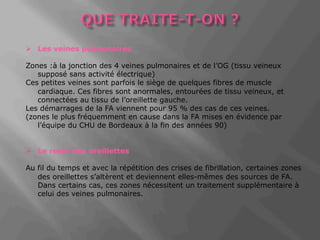

Ø Les veines pulmonaires
Zones :à la jonction des 4 veines pulmonaires et de l’OG (tissu veineux
supposé sans activité électrique)
Ces petites veines sont parfois le siège de quelques fibres de muscle
cardiaque. Ces fibres sont anormales, entourées de tissu veineux, et
connectées au tissu de l’oreillette gauche.
Les démarrages de la FA viennent pour 95 % des cas de ces veines.
(zones le plus fréquemment en cause dans la FA mises en évidence par
l’équipe du CHU de Bordeaux à la fin des années 90)
Ø Le reste des oreillettes
Au fil du temps et avec la répétition des crises de fibrillation, certaines zones
des oreillettes s’altèrent et deviennent elles-mêmes des sources de FA.
Dans certains cas, ces zones nécessitent un traitement supplémentaire à
celui des veines pulmonaires.
L’expérience du CHR de Metz , utilisation de deux techniques:
q RADIOFREQUENCE: EnSite NavX™St JUDE MEDICAL
q CRYOABLATION: Arctic Front Advance MEDTRONIC
Ø Patient à jeun, décubitus dorsal strict
Ø Sous anesthésie générale
Ø Intubé, ventilé
Ø Sonde thermique oesophagienne radio
opaque
Ø Pression artérielle invasive par artère
radiale
Ø 1 voie veineuse périphérique (2ème
abord veineux central fémoral)
Ø ETO : absence de thrombus, présence
d’un FOP, anatomie de l’OG, des 4 VP et
de l’auricule, épanchement
péricardique, fonction VG
Ø Ponctions veineuses fémorales droites
Ø Cathétérisme Transseptal
ü Elle se fait sous ETO
ü Par ponction Veine Fémorale
ü Introducteur 6F
ü Echanger Intro 6F pour gaine
transseptale 8F 63cm sur guide
long
ü Introduire l’aiguille dans gaine
ü Confirmer la bonne position en
ETO et en scopie de face et en
OAG
ü Confirmer la sensation tactile
de contact septal
ü Pousser l’unité au complet
(gaine +aiguille)
ü Pousser l’aiguille seule.
L’aiguille passe dans l’OG d’un
coup: le tenting disparait
ü Pousser la Gaine.
ü Irriguer la gaine 180ml/h par
Nacl Hépariné
ENSITE NAVX VELOCITY
Ø Plate-forme permettant de
visualiser en temps réel la
position et le déplacement des
cathéters dans les cavités
cardiaques.
Ø La cartographie peut être
réalisée par plusieurs électrodes
simultanément
Ø Triangulation des cathéters à
partir de 3 paires de patchs
cutanés émettant un courant
électrique continu de 5,6 KHz
Ø Les variations d’impédance
enregistrées permettent alors
de localiser l’électrode en 3D
Ø Création automatique d’un
nuage de points très dense
par balayage des parois
cardiaques avec le cathéter
(sonde d’ablation ou cathéter
diagnostique multi-électrode)
Ø La surface est dessinée à
partir des points les plus
distaux
Ø Chaque électrode est localisée
93 fois par seconde
Ø Visualisation simultanée de
12 sondes et 64 électrodes
possible
Ø Permet l’intégration et la
fusion avec l’image Scanner
des cavités cardiaques
Ø La fusion permet la
visualisation des cathéters
dans l’image scanner, les
cartes diagnostiques sont
réalisées sur sa surface.
Ø Fusion dynamique qui permet
d’ajuster la représentation
NavX au scanner.
Ø Acquisition des données avec
des cathéters standards, point à
point
Ø Les données sont représentées
par des couleurs sur la
géométrie
Ø Possible acquisition sur
plusieurs électrodes
simultanément
Ø Permet de visualiser la carte
d’activation, la carte de voltage,
les potentiels fragmentés, mise
en évidence des zones
cicatricielles…
Le matériel pour une procédure par RADIOFRÉQUENCE
Procédure
d’électrophysiologie
Diagnostic
• Cathéter diagnostique
(sinus coronaire)
• Cathéter spirale
Accès
• Introducteurs
• Gaines
• Aiguilles
Thérapie
• Cathéter d’ablation
irrigué 4mm
Technologies
Equipement Médical
• Système d’ablation
• Baie d’électrophysiologie
• Système de cartographie
• Système de robotique
• Acquisition de la géométrie de l’oreillette gauche
en mobilisant les cathéters
• Reconstitution de l’oreillette gauche en 3D à partir
du scanner
• Repérage de l’activité électrique par introduction
de la spirale dans chaque veine tour à tour
Isolation électrique des veines pulmonaires par
tirs de Radiofréquence à l’aide d’un cathéter irrigué
point par point.
Puissance :
Paroi antérieure oreillette : 30 W
Paroi postérieure, toit : 25 W (prévention de la
fistule oesophagienne)
Irrigation par la pompe COOLPOINT : 2 ml/min
hors ablation, 12ml/min pendant un tir.
Température max 43 degrés
Ø Ablation de l’isthme
cavotricuspidien droit si
antécédent de flutter
auriculaire.
Ø Pour les FA persistantes =
défragmentation, ablation des
potentiels fragmentés (CFAE),
ligne du toit, ligne sur isthme
mitral.
Ø Si le patient est toujours en FA
en fin de procédure, effectuer
une cardioversion électrique par
Defibrillateur externe.
Ø Cathéter d’ablation avec
mesure de contact: TactiCath ™
Quartz, sonde d’ablation
irriguée, nouvelle technologie,
avec fibre optique
Ø Permet une mesure objective
de la force que le cathéter
applique à la paroi du coeur
Ø Crée des lésions plus efficaces
Ø Permet de surveiller la pression
exercée à la pointe du cathéter
sur l'endocarde, avec indication
de la direction par un vecteur,
un grammage
Ø Cathéter SMART TOUH
Ø La société J&J BIOSENS
WEBSTER propose un autre
système de cartographie appelé
CARTO 3
Ø Localisation magnétique, par 3
émetteurs de champ
magnétique de basse densité
Ø Concept de la navigation par
GPS
Ø Permet cartographies
anatomiques et électriques
Ø Cathéter d’ablation irrigué
nouvelle génération SMART
TOUCH, cathéter de contact
avec capteur de force
CRYO=HYPOTHERMIE RF=HYPERTHERMIE
Ø À la pointe du cryocathéter se
trouve un ballonnet rempli d’un gaz
réfrigérant: le Protoxyde
d’azote(N2O)
Ø Refroidissement obtenu par
vaporisation de N2O liquide
jusqu’à-80°max
Ø Hypothermie de 32°à 0°
Ø Glace intracellulaire <0°
Ø Le réfrigérant se propage et enlève
toute chaleur au tissu cardiaque. Le
tissu cardiaque est sclérosé et perd
sa conductivité électrique au
contact avec le ballonnet.
Ø 4 minutes sont requises pour
chaque veine pulmonaire.
Ø parvenir à l’isolation électrique
complète de toutes les veines
pulmonaires.
Arctic Front Advanced
catheter
( + FlexCath + Achieve)
Câble ombilical
électrique
Boitier de
connexion
Câble ombilical
coaxial
Stérile Non-Stérile
Console
#106E2
N2O
liquide
Tube
d’évacuation
Reconstitution de l’oreillette
gauche en 3D à partir du scanner
réalisé en externe avant
l’hospitalisation pour vérifier:
1. L’absence de contre
indication anatomique à la
cryoablation
2. Le diamètre des veines
pulmonaires pour le choix
de la taille du ballon.
La gaine Flexcath Advance (15F)
est introduite dans l’OG à la place
de la gaine du transseptal en
changeant sur un guide laissé
dans la VPSG, puis purgée et
irriguée après avoir retiré
doucement le dilatateur et le
guide.
Ø Le cryoballon est positionné dans
la veine en utilisant le cathéter
Achieve comme fil guide. Une fois
en bonne position il est gonflé
puis une angiographie est réalisée
pour vérifier la bonne occlusion de
la veine. En cas de fuites, le
ballon est dégonflé et repositionné
jusqu’à obtention d’une bonne
occlusion.
Ø La cryoablation est lancée à partir
de la console par l’ingénieur
Medtronic (support technique). La
température diminue jusqu’à -60
degrés.
Ø Une à deux applications de 4
minutes par veine sont réalisées,
jusqu’à isolation électrique de la
veine.
Ø La même manoeuvre est réalisée
pour chaque veine.
EN CONCLUSION…
Quelques chiffres du bilan d’activité fait pour après 2 ans de
procédures de septembre 2012 à septembre 2014…
DUREE MOYENNE RF = 183 MIN
CRYO = 121 MIN
DUREE DE RF 56 MIN
DUREE DE CRYO 18 MIN
TEMPS DE SCOPIE RF = 18 MIN
CRYO = 32 MIN
NOMBRE DE
PROCEDURES AVEC
CEE
23
Actualités dans la FA
Actualités dans la FA

Contenu connexe

Tendances

Implication of 3D Mapping in EP
Implication of 3D Mapping in EP Implication of 3D Mapping in EP
Implication of 3D Mapping in EP
Taiwan Heart Rhythm Society

INTERESTING ECGS
INTERESTING ECGSINTERESTING ECGS
INTERESTING ECGS
Praveen Nagula

Guiding catheter in coronary intervention
Guiding catheter in coronary interventionGuiding catheter in coronary intervention
Guiding catheter in coronary intervention
kefelegn Tadesse

Palliative Care in Cardiology
Palliative Care in CardiologyPalliative Care in Cardiology
Palliative Care in Cardiology
Mike Aref

Lélectrocardiogramme ( eph taibet )
Lélectrocardiogramme ( eph taibet ) Lélectrocardiogramme ( eph taibet )
Lélectrocardiogramme ( eph taibet )
mostefa grioui

Optimize guide catheter support
Optimize guide catheter supportOptimize guide catheter support
Optimize guide catheter support
Euro CTO Club

Bifurcation stenting
Bifurcation stentingBifurcation stenting
Basics of ICD - Dr Hafeesh Fazulu - Pushpagiri
Basics of ICD - Dr Hafeesh Fazulu - PushpagiriBasics of ICD - Dr Hafeesh Fazulu - Pushpagiri
Basics of ICD - Dr Hafeesh Fazulu - Pushpagiri
Hafeesh Fazulu

Cardiac Resynchronization therapy.pptx
Cardiac Resynchronization therapy.pptxCardiac Resynchronization therapy.pptx
Cardiac Resynchronization therapy.pptx
desktoppc

Td ecg dr saadi (diapo)
Td ecg dr saadi (diapo)Td ecg dr saadi (diapo)
Td ecg dr saadi (diapo)Bibasai23

Traumatisés crâniens graves Recommandations 2016
Traumatisés crâniens graves Recommandations 2016Traumatisés crâniens graves Recommandations 2016
Traumatisés crâniens graves Recommandations 2016
Arnaud Depil-Duval

Sca nstemi
Sca nstemiSca nstemi
Sca nstemi
Arnaud Depil-Duval

Mitral stenosis - Echocardiography
Mitral stenosis - EchocardiographyMitral stenosis - Echocardiography
Mitral stenosis - Echocardiography
Ankur Gupta

Percutaneous mitral valve interventions for MR
Percutaneous mitral valve interventions for MRPercutaneous mitral valve interventions for MR
Percutaneous mitral valve interventions for MR
Yogesh Shilimkar

DIU echocardio 23011
DIU echocardio 23011DIU echocardio 23011
DIU echocardio 23011oussama El-h

SYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIR
SYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIRSYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIR
SYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIR
mahfay

Ecg pathologiquetizi hav
Ecg pathologiquetizi havEcg pathologiquetizi hav
Ecg pathologiquetizi havRose De Sable

La bifurcation coronaire
La bifurcation coronaireLa bifurcation coronaire
La bifurcation coronaire
Hervé Faltot

Ecg quiz
Ecg quizEcg quiz
Ecg quiz
shafei lashin


Tendances (20)

Implication of 3D Mapping in EP
Implication of 3D Mapping in EP Implication of 3D Mapping in EP
Implication of 3D Mapping in EP

INTERESTING ECGS
INTERESTING ECGSINTERESTING ECGS
INTERESTING ECGS

Guiding catheter in coronary intervention
Guiding catheter in coronary interventionGuiding catheter in coronary intervention
Guiding catheter in coronary intervention

Palliative Care in Cardiology
Palliative Care in CardiologyPalliative Care in Cardiology
Palliative Care in Cardiology

Lélectrocardiogramme ( eph taibet )
Lélectrocardiogramme ( eph taibet ) Lélectrocardiogramme ( eph taibet )
Lélectrocardiogramme ( eph taibet )

Optimize guide catheter support
Optimize guide catheter supportOptimize guide catheter support
Optimize guide catheter support

Bifurcation stenting
Bifurcation stentingBifurcation stenting
Bifurcation stenting

Basics of ICD - Dr Hafeesh Fazulu - Pushpagiri
Basics of ICD - Dr Hafeesh Fazulu - PushpagiriBasics of ICD - Dr Hafeesh Fazulu - Pushpagiri
Basics of ICD - Dr Hafeesh Fazulu - Pushpagiri

Cardiac Resynchronization therapy.pptx
Cardiac Resynchronization therapy.pptxCardiac Resynchronization therapy.pptx
Cardiac Resynchronization therapy.pptx

Td ecg dr saadi (diapo)
Td ecg dr saadi (diapo)Td ecg dr saadi (diapo)
Td ecg dr saadi (diapo)

Traumatisés crâniens graves Recommandations 2016
Traumatisés crâniens graves Recommandations 2016Traumatisés crâniens graves Recommandations 2016
Traumatisés crâniens graves Recommandations 2016

Sca nstemi
Sca nstemiSca nstemi
Sca nstemi

Mitral stenosis - Echocardiography
Mitral stenosis - EchocardiographyMitral stenosis - Echocardiography
Mitral stenosis - Echocardiography

Ecg normal tizi
Ecg normal tiziEcg normal tizi
Ecg normal tizi

Percutaneous mitral valve interventions for MR
Percutaneous mitral valve interventions for MRPercutaneous mitral valve interventions for MR
Percutaneous mitral valve interventions for MR

DIU echocardio 23011
DIU echocardio 23011DIU echocardio 23011
DIU echocardio 23011

SYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIR
SYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIRSYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIR
SYNDROMES CORONAIRES AIGUS (SCA)- les messages clés- A TELECHARGER !! POUR VOIR

Ecg pathologiquetizi hav
Ecg pathologiquetizi havEcg pathologiquetizi hav
Ecg pathologiquetizi hav

La bifurcation coronaire
La bifurcation coronaireLa bifurcation coronaire
La bifurcation coronaire

Ecg quiz
Ecg quizEcg quiz
Ecg quiz


En vedette

Un hôpital de jour dédié à la cardiologie
Un hôpital de jour dédié à la cardiologieUn hôpital de jour dédié à la cardiologie
Un hôpital de jour dédié à la cardiologieHervé Faltot

La préparation du patient en amont du cath lab
La préparation du patient en amont du cath labLa préparation du patient en amont du cath lab
La préparation du patient en amont du cath labHervé Faltot

Meopa 2ème rencontre
Meopa 2ème rencontreMeopa 2ème rencontre
Meopa 2ème rencontreHervé Faltot


En vedette (6)

Le Tako-Tsubo
Le Tako-TsuboLe Tako-Tsubo
Le Tako-Tsubo

Un hôpital de jour dédié à la cardiologie
Un hôpital de jour dédié à la cardiologieUn hôpital de jour dédié à la cardiologie
Un hôpital de jour dédié à la cardiologie

Flash infos absorb
Flash infos absorbFlash infos absorb
Flash infos absorb

La préparation du patient en amont du cath lab
La préparation du patient en amont du cath labLa préparation du patient en amont du cath lab
La préparation du patient en amont du cath lab

Mitra clip
Mitra clipMitra clip
Mitra clip

Meopa 2ème rencontre
Meopa 2ème rencontreMeopa 2ème rencontre
Meopa 2ème rencontre


Similaire à Actualités dans la FA

ECMO
ECMOECMO
L’ECG normal et les hypertrophies
 L’ECG normal et les hypertrophies L’ECG normal et les hypertrophies
L’ECG normal et les hypertrophies
Chourouk Benmebarek

Lire un ecg amis med.com
Lire un ecg amis med.comLire un ecg amis med.com
Lire un ecg amis med.comamis-med

Les techniques d'ablation
Les techniques d'ablation Les techniques d'ablation
Les techniques d'ablation
Hervé Faltot

Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12raymondteyrouz

Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08
Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08
Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08raymondteyrouz

L'ecg pour les nuls (pédagogie de l'ecg)
L'ecg pour les nuls (pédagogie de l'ecg)L'ecg pour les nuls (pédagogie de l'ecg)
L'ecg pour les nuls (pédagogie de l'ecg)drmouheb

Doppler transcrânien
Doppler transcrânienDoppler transcrânien
Doppler transcrânienimma-dr

Cto Dr Simon Elhadad
Cto Dr Simon ElhadadCto Dr Simon Elhadad
Cto Dr Simon Elhadad
Hervé Faltot

Les principales explorations_cardiaques
Les principales explorations_cardiaquesLes principales explorations_cardiaques
Les principales explorations_cardiaqueskillua zoldyck

Cathéter longue durée
Cathéter longue duréeCathéter longue durée
Cathéter longue durée
Khalfaoui Mohamed Amine

Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...
Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...
Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...
Brussels Heart Center

Ecg pour les nuls partie 1
Ecg pour les nuls partie 1Ecg pour les nuls partie 1
Ecg pour les nuls partie 1Hana Hanouna

CTO et bagage paramédical
CTO et bagage paramédicalCTO et bagage paramédical
CTO et bagage paramédical
Hervé Faltot

2014session6 4
2014session6 42014session6 4
2014session6 4acvq

Caderno Médico para Doenças by Slidesgo-1.pptx
Caderno Médico para Doenças by Slidesgo-1.pptxCaderno Médico para Doenças by Slidesgo-1.pptx
Caderno Médico para Doenças by Slidesgo-1.pptx
SimoChabbai

Indication aep périphériques
Indication aep périphériquesIndication aep périphériques
Indication aep périphériquescarreres

La dénervation rénale
La dénervation rénaleLa dénervation rénale
La dénervation rénaleHervé Faltot


Similaire à Actualités dans la FA (20)

ECMO
ECMOECMO
ECMO

L’ECG normal et les hypertrophies
 L’ECG normal et les hypertrophies L’ECG normal et les hypertrophies
L’ECG normal et les hypertrophies

Lire un ecg amis med.com
Lire un ecg amis med.comLire un ecg amis med.com
Lire un ecg amis med.com

Les techniques d'ablation
Les techniques d'ablation Les techniques d'ablation
Les techniques d'ablation

Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12Chirurgie cardiaque fp 12 06 12
Chirurgie cardiaque fp 12 06 12

Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08
Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08
Les Stimulateurs Cardiqques Et Dai Jmd 16 12 08

L'ecg pour les nuls (pédagogie de l'ecg)
L'ecg pour les nuls (pédagogie de l'ecg)L'ecg pour les nuls (pédagogie de l'ecg)
L'ecg pour les nuls (pédagogie de l'ecg)

Doppler transcrânien
Doppler transcrânienDoppler transcrânien
Doppler transcrânien

Scanner coronaire 10 septembre 2009
Scanner coronaire 10 septembre 2009Scanner coronaire 10 septembre 2009
Scanner coronaire 10 septembre 2009

Cto Dr Simon Elhadad
Cto Dr Simon ElhadadCto Dr Simon Elhadad
Cto Dr Simon Elhadad

Les principales explorations_cardiaques
Les principales explorations_cardiaquesLes principales explorations_cardiaques
Les principales explorations_cardiaques

Cathéter longue durée
Cathéter longue duréeCathéter longue durée
Cathéter longue durée

Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...
Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...
Revue des technologies actuelles : idées, promesses et résultats. (Dr G. Papa...

Ecg pour les nuls partie 1
Ecg pour les nuls partie 1Ecg pour les nuls partie 1
Ecg pour les nuls partie 1

ECG
ECGECG
ECG

CTO et bagage paramédical
CTO et bagage paramédicalCTO et bagage paramédical
CTO et bagage paramédical

2014session6 4
2014session6 42014session6 4
2014session6 4

Caderno Médico para Doenças by Slidesgo-1.pptx
Caderno Médico para Doenças by Slidesgo-1.pptxCaderno Médico para Doenças by Slidesgo-1.pptx
Caderno Médico para Doenças by Slidesgo-1.pptx

Indication aep périphériques
Indication aep périphériquesIndication aep périphériques
Indication aep périphériques

La dénervation rénale
La dénervation rénaleLa dénervation rénale
La dénervation rénale


Actualités dans la FA

  • 1. DE LA RADIOFREQUENCE À LA CRYOABLATION, EXPERIENCE MESSINE STRASBOURG 29 Novembre 2014 Marie-Cécile PEROZ Infirmière de Cardiologie Interventionnelle C H R de MERCY
  • 2.
  • 3. • Désorganisation complète de l’activité électrique des oreillettes • Au plan mécanique, perte de la systole auriculaire • Au plan hémodynamique, baisse du débit cardiaque de base et à l’effort (30%) • Activité atriale rapide (>350bpm), désordonnée, provenant de foyers multiples. Pas d’onde P visible (ondes F) Conduction AV irrégulière Ligne isoélectrique vibrée
  • 4.
  • 5. Trois déterminants majeurs: 1. Substrat Dilatation OG (notion de masse critique) Remaniement structurel (fibrose) Troubles conductifs intra et inter-auriculaire Période réfractaire atriale courte 2. Trigger Foyer initiateur (veines pulmonaires) 3. Environnement autonomique
  • 6. Le trouble du rythme cardiaque soutenu le plus fréquent - 15% des plus de 70 ans! - 3.3 millions de personnes aux US et 4.5 millions en Europe ont une FA paroxystique ou persistante TSV, non létale, mais qui augmente le risque de: - morbidité: AVC (x5 par rapport à la pop. normale), insuffisance cardiaque, réduit la contractilité auriculaire, diminue le flux sanguin coronaire, dilatation de l'oreillette, formation de thrombus auriculaire - mortalité: risque 2x > aux patients ayant un RS normal
  • 7. • tamponnade cardiaque (incidence de 1 à 2,2%), • sténose des veines pulmonaires (incidence de 1 à 10%), • lésions du nerf phrénique (incidence < 0,5%, avec récupération totale ou partielle dans la majorité), • lésions oesophagiennes, fistule atrio-oesophagienne (incidence de 0,03 à 1%, létalité de 71 à 83%), • lésions périoesophagiennes, • événements thrombo-emboliques (incidence de 1,2%), • complications vasculaires, • occlusion coronarienne aiguë (rare), • embolie gazeuse du cathéter et de la gaine, • piégeage du cathéter dans la valve mitrale, • tachyarythmies, • exposition aux radiations, • traumatisme de la valve mitrale.
  • 8. L'ablation par cathéter: pas une thérapie de première intention. L'indication principale : une fibrillation auriculaire symptomatique, paroxystique ou persistante réfractaire à au moins un antiarythmique de classe 1 ou classe 3 ou l'incapacité du patient à tolérer ces médicaments. Autre indication : pour les patients dont FA rapide induit une cardiomyopathie ou insuffisance cardiaque, une diminution de FE, ou les deux. La décision est individualisée: risques de complications, avantages éventuels, et probabilité de succès. Une contre-indication absolue: le thrombus auriculaire gauche.
  • 9. Ø Les veines pulmonaires Zones :à la jonction des 4 veines pulmonaires et de l’OG (tissu veineux supposé sans activité électrique) Ces petites veines sont parfois le siège de quelques fibres de muscle cardiaque. Ces fibres sont anormales, entourées de tissu veineux, et connectées au tissu de l’oreillette gauche. Les démarrages de la FA viennent pour 95 % des cas de ces veines. (zones le plus fréquemment en cause dans la FA mises en évidence par l’équipe du CHU de Bordeaux à la fin des années 90) Ø Le reste des oreillettes Au fil du temps et avec la répétition des crises de fibrillation, certaines zones des oreillettes s’altèrent et deviennent elles-mêmes des sources de FA. Dans certains cas, ces zones nécessitent un traitement supplémentaire à celui des veines pulmonaires.
  • 10. L’expérience du CHR de Metz , utilisation de deux techniques: q RADIOFREQUENCE: EnSite NavX™St JUDE MEDICAL q CRYOABLATION: Arctic Front Advance MEDTRONIC
  • 11. Ø Patient à jeun, décubitus dorsal strict Ø Sous anesthésie générale Ø Intubé, ventilé Ø Sonde thermique oesophagienne radio opaque Ø Pression artérielle invasive par artère radiale Ø 1 voie veineuse périphérique (2ème abord veineux central fémoral) Ø ETO : absence de thrombus, présence d’un FOP, anatomie de l’OG, des 4 VP et de l’auricule, épanchement péricardique, fonction VG Ø Ponctions veineuses fémorales droites Ø Cathétérisme Transseptal
  • 12. ü Elle se fait sous ETO ü Par ponction Veine Fémorale ü Introducteur 6F ü Echanger Intro 6F pour gaine transseptale 8F 63cm sur guide long ü Introduire l’aiguille dans gaine ü Confirmer la bonne position en ETO et en scopie de face et en OAG ü Confirmer la sensation tactile de contact septal ü Pousser l’unité au complet (gaine +aiguille) ü Pousser l’aiguille seule. L’aiguille passe dans l’OG d’un coup: le tenting disparait ü Pousser la Gaine. ü Irriguer la gaine 180ml/h par Nacl Hépariné
  • 13. ENSITE NAVX VELOCITY Ø Plate-forme permettant de visualiser en temps réel la position et le déplacement des cathéters dans les cavités cardiaques. Ø La cartographie peut être réalisée par plusieurs électrodes simultanément Ø Triangulation des cathéters à partir de 3 paires de patchs cutanés émettant un courant électrique continu de 5,6 KHz Ø Les variations d’impédance enregistrées permettent alors de localiser l’électrode en 3D
  • 14. Ø Création automatique d’un nuage de points très dense par balayage des parois cardiaques avec le cathéter (sonde d’ablation ou cathéter diagnostique multi-électrode) Ø La surface est dessinée à partir des points les plus distaux Ø Chaque électrode est localisée 93 fois par seconde Ø Visualisation simultanée de 12 sondes et 64 électrodes possible
  • 15. Ø Permet l’intégration et la fusion avec l’image Scanner des cavités cardiaques Ø La fusion permet la visualisation des cathéters dans l’image scanner, les cartes diagnostiques sont réalisées sur sa surface. Ø Fusion dynamique qui permet d’ajuster la représentation NavX au scanner.
  • 16. Ø Acquisition des données avec des cathéters standards, point à point Ø Les données sont représentées par des couleurs sur la géométrie Ø Possible acquisition sur plusieurs électrodes simultanément Ø Permet de visualiser la carte d’activation, la carte de voltage, les potentiels fragmentés, mise en évidence des zones cicatricielles…
  • 17. Le matériel pour une procédure par RADIOFRÉQUENCE Procédure d’électrophysiologie Diagnostic • Cathéter diagnostique (sinus coronaire) • Cathéter spirale Accès • Introducteurs • Gaines • Aiguilles Thérapie • Cathéter d’ablation irrigué 4mm Technologies Equipement Médical • Système d’ablation • Baie d’électrophysiologie • Système de cartographie • Système de robotique
  • 18. • Acquisition de la géométrie de l’oreillette gauche en mobilisant les cathéters • Reconstitution de l’oreillette gauche en 3D à partir du scanner • Repérage de l’activité électrique par introduction de la spirale dans chaque veine tour à tour Isolation électrique des veines pulmonaires par tirs de Radiofréquence à l’aide d’un cathéter irrigué point par point. Puissance : Paroi antérieure oreillette : 30 W Paroi postérieure, toit : 25 W (prévention de la fistule oesophagienne) Irrigation par la pompe COOLPOINT : 2 ml/min hors ablation, 12ml/min pendant un tir. Température max 43 degrés
  • 19. Ø Ablation de l’isthme cavotricuspidien droit si antécédent de flutter auriculaire. Ø Pour les FA persistantes = défragmentation, ablation des potentiels fragmentés (CFAE), ligne du toit, ligne sur isthme mitral. Ø Si le patient est toujours en FA en fin de procédure, effectuer une cardioversion électrique par Defibrillateur externe.
  • 20. Ø Cathéter d’ablation avec mesure de contact: TactiCath ™ Quartz, sonde d’ablation irriguée, nouvelle technologie, avec fibre optique Ø Permet une mesure objective de la force que le cathéter applique à la paroi du coeur Ø Crée des lésions plus efficaces Ø Permet de surveiller la pression exercée à la pointe du cathéter sur l'endocarde, avec indication de la direction par un vecteur, un grammage
  • 21. Ø Cathéter SMART TOUH Ø La société J&J BIOSENS WEBSTER propose un autre système de cartographie appelé CARTO 3 Ø Localisation magnétique, par 3 émetteurs de champ magnétique de basse densité Ø Concept de la navigation par GPS Ø Permet cartographies anatomiques et électriques Ø Cathéter d’ablation irrigué nouvelle génération SMART TOUCH, cathéter de contact avec capteur de force
  • 23.
  • 24. Ø À la pointe du cryocathéter se trouve un ballonnet rempli d’un gaz réfrigérant: le Protoxyde d’azote(N2O) Ø Refroidissement obtenu par vaporisation de N2O liquide jusqu’à-80°max Ø Hypothermie de 32°à 0° Ø Glace intracellulaire <0° Ø Le réfrigérant se propage et enlève toute chaleur au tissu cardiaque. Le tissu cardiaque est sclérosé et perd sa conductivité électrique au contact avec le ballonnet. Ø 4 minutes sont requises pour chaque veine pulmonaire. Ø parvenir à l’isolation électrique complète de toutes les veines pulmonaires.
  • 25. Arctic Front Advanced catheter ( + FlexCath + Achieve) Câble ombilical électrique Boitier de connexion Câble ombilical coaxial Stérile Non-Stérile Console #106E2 N2O liquide Tube d’évacuation
  • 26. Reconstitution de l’oreillette gauche en 3D à partir du scanner réalisé en externe avant l’hospitalisation pour vérifier: 1. L’absence de contre indication anatomique à la cryoablation 2. Le diamètre des veines pulmonaires pour le choix de la taille du ballon. La gaine Flexcath Advance (15F) est introduite dans l’OG à la place de la gaine du transseptal en changeant sur un guide laissé dans la VPSG, puis purgée et irriguée après avoir retiré doucement le dilatateur et le guide.
  • 27. Ø Le cryoballon est positionné dans la veine en utilisant le cathéter Achieve comme fil guide. Une fois en bonne position il est gonflé puis une angiographie est réalisée pour vérifier la bonne occlusion de la veine. En cas de fuites, le ballon est dégonflé et repositionné jusqu’à obtention d’une bonne occlusion. Ø La cryoablation est lancée à partir de la console par l’ingénieur Medtronic (support technique). La température diminue jusqu’à -60 degrés. Ø Une à deux applications de 4 minutes par veine sont réalisées, jusqu’à isolation électrique de la veine. Ø La même manoeuvre est réalisée pour chaque veine.
  • 28. EN CONCLUSION… Quelques chiffres du bilan d’activité fait pour après 2 ans de procédures de septembre 2012 à septembre 2014… DUREE MOYENNE RF = 183 MIN CRYO = 121 MIN DUREE DE RF 56 MIN DUREE DE CRYO 18 MIN TEMPS DE SCOPIE RF = 18 MIN CRYO = 32 MIN NOMBRE DE PROCEDURES AVEC CEE 23
