1. MÉTHODES FORMELLES
COURS1: INTRODUCTION
Sana Younes Dridi
younessana@yahoo.fr
1
Faculté des Sciences de Tunis
Département des Sciences de l’Informatique
Section Mastère 1 Info

2. PRÉSENTATION
 Ce cours intitulé:
 Méthodes formelles
 Formal methods
 L'objectif principal est d'introduire des méthodes
formelles et présenter leurs utilisation pour:
 La modélisation
 La spécification des systèmes informatiques
 La vérification
 Cours intégré: TD réalisé pendant les séances de
cours
 Evaluation: DS+Examen 2

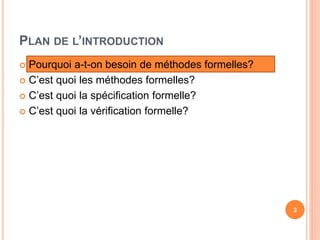

3. PLAN DE L’INTRODUCTION
 Pourquoi a-t-on besoin de méthodes formelles?
 C’est quoi les méthodes formelles?
 C’est quoi la spécification formelle?
 C’est quoi la vérification formelle?
3

4. SÛRETÉ DE FONCTIONNEMENT
 Les systèmes logiciels deviennent de plus en plus
grand et complexe.
 Besoin de concevoir un système sûr.
 Sûreté de fonctionnement d'un système: ensemble
de propriétés qui permet à l'utilisateur d'avoir
confiance dans le service offert par le système.
 Besoin de méthodes rigoureuses pour la
vérification de la sûreté de fonctionnement.
 Parmis ces méthodes il y a les méthodes formelles
qui se basent sur des outils mathématiques.
4

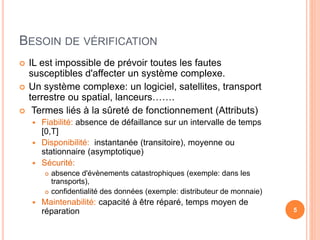

5. BESOIN DE VÉRIFICATION
 IL est impossible de prévoir toutes les fautes
susceptibles d'affecter un système complexe.
 Un système complexe: un logiciel, satellites, transport
terrestre ou spatial, lanceurs…….
 Termes liés à la sûreté de fonctionnement (Attributs)
 Fiabilité: absence de défaillance sur un intervalle de temps
[0,T]
 Disponibilité: instantanée (transitoire), moyenne ou
stationnaire (asymptotique)
 Sécurité:
 absence d'évènements catastrophiques (exemple: dans les
transports),
 confidentialité des données (exemple: distributeur de monnaie)
 Maintenabilité: capacité à être réparé, temps moyen de
réparation 5

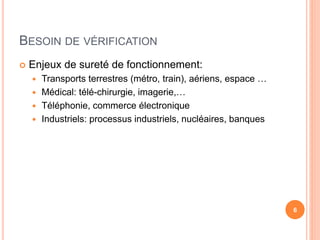

6. BESOIN DE VÉRIFICATION
 Enjeux de sureté de fonctionnement:
 Transports terrestres (métro, train), aériens, espace …
 Médical: télé-chirurgie, imagerie,…
 Téléphonie, commerce électronique
 Industriels: processus industriels, nucléaires, banques
6

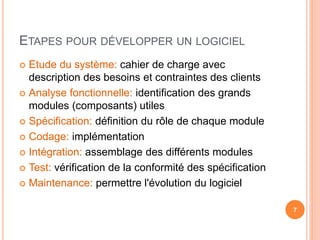

7. ETAPES POUR DÉVELOPPER UN LOGICIEL
 Etude du système: cahier de charge avec
description des besoins et contraintes des clients
 Analyse fonctionnelle: identification des grands
modules (composants) utiles
 Spécification: définition du rôle de chaque module
 Codage: implémentation
 Intégration: assemblage des différents modules
 Test: vérification de la conformité des spécification
 Maintenance: permettre l'évolution du logiciel
7

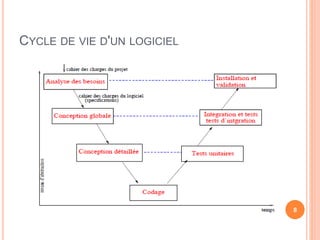

8. CYCLE DE VIE D'UN LOGICIEL
8

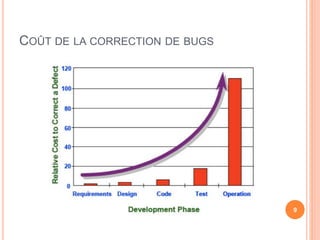

9. COÛT DE LA CORRECTION DE BUGS
9

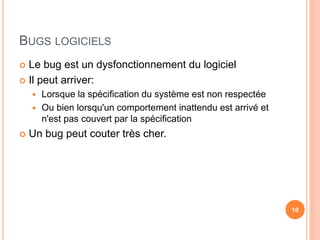

10. BUGS LOGICIELS
 Le bug est un dysfonctionnement du logiciel
 Il peut arriver:
 Lorsque la spécification du système est non respectée
 Ou bien lorsqu'un comportement inattendu est arrivé et
n'est pas couvert par la spécification
 Un bug peut couter très cher.
10

11. THERAC25 (1985-1987):
 Machine de radiothérapie pour le
traitement du cancer
 Evolution du model Therac20
 Au moins 5 vies humaines qui ont
reçu une dose massive d'irradiation
 Cause: bug dans le logiciel de
contrôle (écrit en assembleur).
11
Plus d’informations sur http://en.wikipedia.org/wiki/Therac-25

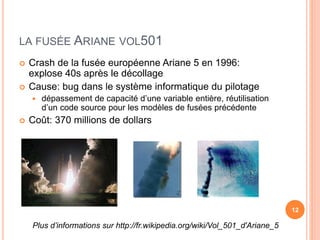

12. LA FUSÉE ARIANE VOL501
 Crash de la fusée européenne Ariane 5 en 1996:
explose 40s après le décollage
 Cause: bug dans le système informatique du pilotage
 dépassement de capacité d’une variable entière, réutilisation
d’un code source pour les modèles de fusées précédente
 Coût: 370 millions de dollars
12
Plus d’informations sur http://fr.wikipedia.org/wiki/Vol_501_d'Ariane_5

13. CRASH AT&T
 Coupure du réseau AT&T
pendant 9h dans une grande
partie des USA, en 1990
 5 millions d’appels bloqués
 Coût: plusieurs centaines de
millions de dollars
 Cause: bug dans le système de
contrôle des switchs (mauvaise
interprétation d’un break dans
du code C)
 Résolution: revenir à la version
précédente du logiciel
13
Plus d’informations sur http://www.phworld.org/history/attcrash.htm

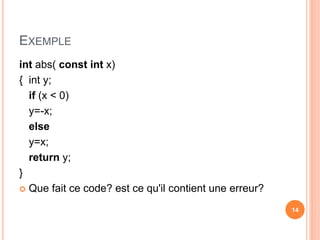

14. EXEMPLE
int abs( const int x)
{ int y;
if (x < 0)
y=-x;
else
y=x;
return y;
}
 Que fait ce code? est ce qu'il contient une erreur?
14

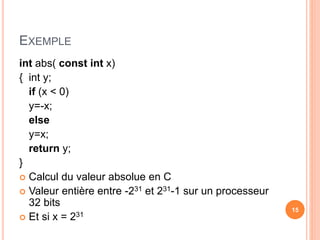

15. EXEMPLE
15
int abs( const int x)
{ int y;
if (x < 0)
y=-x;
else
y=x;
return y;
}
 Calcul du valeur absolue en C
 Valeur entière entre -231 et 231-1 sur un processeur
32 bits
 Et si x = 231

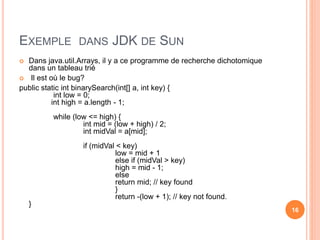

16. EXEMPLE DANS JDK DE SUN
 Dans java.util.Arrays, il y a ce programme de recherche dichotomique
dans un tableau trié
 Il est où le bug?
public static int binarySearch(int[] a, int key) {
int low = 0;
int high = a.length - 1;
while (low <= high) {
int mid = (low + high) / 2;
int midVal = a[mid];
if (midVal < key)
low = mid + 1
else if (midVal > key)
high = mid - 1;
else
return mid; // key found
}
return -(low + 1); // key not found.
}
16

17. EXEMPLE DANS JDK DE SUN
 public static int binarySearch(int[] a, int key) {
int low = 0;
int high = a.length - 1;
while (low <= high) {
int mid = (low + high) / 2;
int midVal = a[mid];
if (midVal < key)
low = mid + 1
else if (midVal > key)
high = mid - 1;
else
return mid; // key found
}
return -(low + 1); // key not found.
}
si low + high>231-1
 En java ceci throws l'exception ArrayIndexOutOfBoundsException
 Ce bug a impacté plusieurs utilisateurs de Java
 La solution c'est de remplacer l'instruction en rouge par:
 int mid = low + ((high - low) / 2); 17

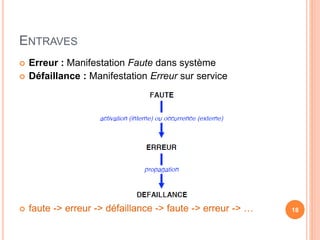

18. ENTRAVES
 Erreur : Manifestation Faute dans système
 Défaillance : Manifestation Erreur sur service
 faute -> erreur -> défaillance -> faute -> erreur -> … 18

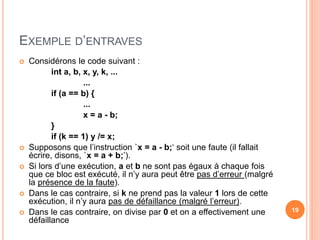

19. EXEMPLE D’ENTRAVES
 Considérons le code suivant :
int a, b, x, y, k, ...
...
if (a == b) {
...
x = a - b;
}
if (k == 1) y /= x;
 Supposons que l’instruction `x = a - b;‘ soit une faute (il fallait
écrire, disons, `x = a + b;’).
 Si lors d’une exécution, a et b ne sont pas égaux à chaque fois
que ce bloc est exécuté, il n’y aura peut être pas d’erreur (malgré
la présence de la faute).
 Dans le cas contraire, si k ne prend pas la valeur 1 lors de cette
exécution, il n’y aura pas de défaillance (malgré l’erreur).
 Dans le cas contraire, on divise par 0 et on a effectivement une
défaillance
19

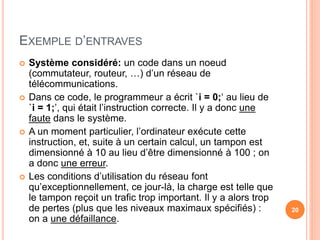

20. EXEMPLE D’ENTRAVES
 Système considéré: un code dans un noeud
(commutateur, routeur, …) d’un réseau de
télécommunications.
 Dans ce code, le programmeur a écrit `i = 0;‘ au lieu de
`i = 1;’, qui était l’instruction correcte. Il y a donc une
faute dans le système.
 A un moment particulier, l’ordinateur exécute cette
instruction, et, suite à un certain calcul, un tampon est
dimensionné à 10 au lieu d’être dimensionné à 100 ; on
a donc une erreur.
 Les conditions d’utilisation du réseau font
qu’exceptionnellement, ce jour-là, la charge est telle que
le tampon reçoit un trafic trop important. Il y a alors trop
de pertes (plus que les niveaux maximaux spécifiés) :
on a une défaillance.
20

21. TEST DU LOGICIEL
 Quand: après codage
 But: trouver des erreurs
 Deux types de test:
 Test statique: lire et faire lire et faire analyser le code
par un outil d'analyse
 Test dynamique: faire exécuter le programme sur un
ensemble de données significatives
21

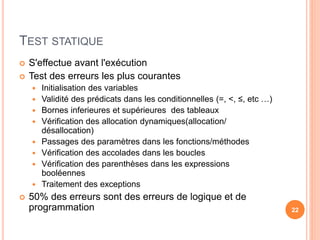

22. TEST STATIQUE
 S'effectue avant l'exécution
 Test des erreurs les plus courantes
 Initialisation des variables
 Validité des prédicats dans les conditionnelles (=, <, ≤, etc …)
 Bornes inferieures et supérieures des tableaux
 Vérification des allocation dynamiques(allocation/
désallocation)
 Passages des paramètres dans les fonctions/méthodes
 Vérification des accolades dans les boucles
 Vérification des parenthèses dans les expressions
booléennes
 Traitement des exceptions
 50% des erreurs sont des erreurs de logique et de
programmation 22

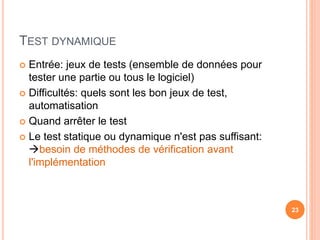

23. TEST DYNAMIQUE
 Entrée: jeux de tests (ensemble de données pour
tester une partie ou tous le logiciel)
 Difficultés: quels sont les bon jeux de test,
automatisation
 Quand arrêter le test
 Le test statique ou dynamique n'est pas suffisant:
besoin de méthodes de vérification avant
l'implémentation
23

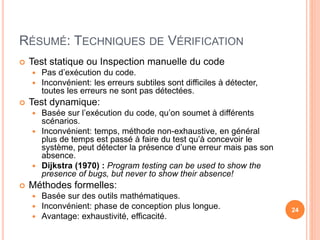

24. RÉSUMÉ: TECHNIQUES DE VÉRIFICATION
 Test statique ou Inspection manuelle du code
 Pas d’exécution du code.
 Inconvénient: les erreurs subtiles sont difficiles à détecter,
toutes les erreurs ne sont pas détectées.
 Test dynamique:
 Basée sur l’exécution du code, qu’on soumet à différents
scénarios.
 Inconvénient: temps, méthode non-exhaustive, en général
plus de temps est passé à faire du test qu’à concevoir le
système, peut détecter la présence d’une erreur mais pas son
absence.
 Dijkstra (1970) : Program testing can be used to show the
presence of bugs, but never to show their absence!
 Méthodes formelles:
 Basée sur des outils mathématiques.
 Inconvénient: phase de conception plus longue.
 Avantage: exhaustivité, efficacité.
24

25. PLAN DE L’INTRODUCTION
 Pourquoi a-t-on besoin de méthodes formelles?
 C’est quoi les méthodes formelles?
 C’est quoi la spécification formelle?
 C’est quoi la vérification formelle?
25

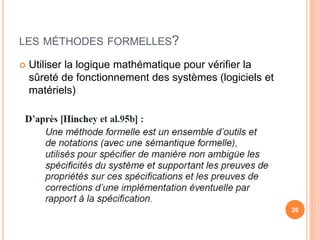

26. LES MÉTHODES FORMELLES?
 Utiliser la logique mathématique pour vérifier la
sûreté de fonctionnement des systèmes (logiciels et
matériels)
26

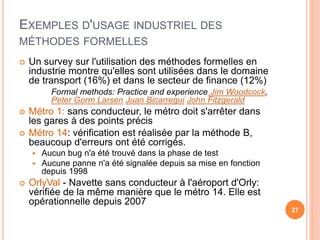

27. EXEMPLES D'USAGE INDUSTRIEL DES
MÉTHODES FORMELLES
27
 Un survey sur l'utilisation des méthodes formelles en
industrie montre qu'elles sont utilisées dans le domaine
de transport (16%) et dans le secteur de finance (12%)
Formal methods: Practice and experience Jim Woodcock,
Peter Gorm Larsen Juan Bicarregui John Fitzgerald
 Métro 1: sans conducteur, le métro doit s'arrêter dans
les gares à des points précis
 Métro 14: vérification est réalisée par la méthode B,
beaucoup d'erreurs ont été corrigés.
 Aucun bug n'a été trouvé dans la phase de test
 Aucune panne n'a été signalée depuis sa mise en fonction
depuis 1998
 OrlyVal - Navette sans conducteur à l'aéroport d'Orly:
vérifiée de la même manière que le métro 14. Elle est
opérationnelle depuis 2007

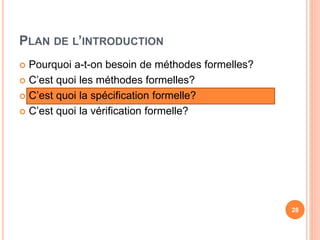

28. PLAN DE L’INTRODUCTION
 Pourquoi a-t-on besoin de méthodes formelles?
 C’est quoi les méthodes formelles?
 C’est quoi la spécification formelle?
 C’est quoi la vérification formelle?
28

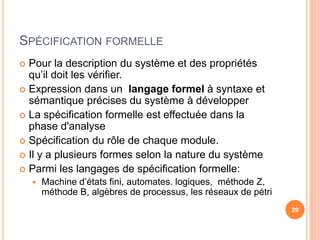

29. SPÉCIFICATION FORMELLE
 Pour la description du système et des propriétés
qu’il doit les vérifier.
 Expression dans un langage formel à syntaxe et
sémantique précises du système à développer
 La spécification formelle est effectuée dans la
phase d'analyse
 Spécification du rôle de chaque module.
 Il y a plusieurs formes selon la nature du système
 Parmi les langages de spécification formelle:
 Machine d’états fini, automates. logiques, méthode Z,
méthode B, algèbres de processus, les réseaux de pétri
29

30. FORMALISMES DE MODÉLISATION DES
SYSTÈMES
 Automates (fini et infini)
 Automates temporisés: le temps est spécifié dans le
modèle
 Réseaux de Pétri:
 Les réseaux de Pétri sont apparus en 1962, dans la
thèse de doctorat de Carl Pétri.
 Logiques modales
 Modalités: traiter les différents schémas de
raisonnement
 Algèbre de processus
30

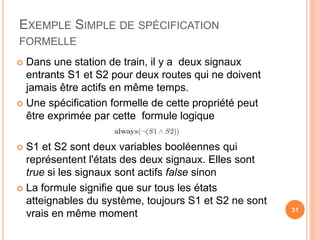

31. EXEMPLE SIMPLE DE SPÉCIFICATION
FORMELLE
31
 Dans une station de train, il y a deux signaux
entrants S1 et S2 pour deux routes qui ne doivent
jamais être actifs en même temps.
 Une spécification formelle de cette propriété peut
être exprimée par cette formule logique
 S1 et S2 sont deux variables booléennes qui
représentent l'états des deux signaux. Elles sont
true si les signaux sont actifs false sinon
 La formule signifie que sur tous les états
atteignables du système, toujours S1 et S2 ne sont
vrais en même moment

32. PLAN DE L’INTRODUCTION
 Pourquoi a-t-on besoin de méthodes formelles?
 C’est quoi les méthodes formelles?
 C’est quoi la spécification formelle?
 C’est quoi la vérification formelle?
32

33. VÉRIFICATION
 S'assurer que le système fonctionne correctement
 Preuve de propriété de sûreté de fonctionnement
sur un modèle du système
 Technique de preuve formelle: model checking,
preuve de théorème (theorem proving),
 D'autres techniques de vérification: simulation,
Model checking: Le système vérifie-t-il la propriété P
Si la propriété n'est pas vérifiée, corriger le système avant sa construction
33

34. VÉRIFICATION FORMELLE
Appliquée pour les :
 Software (génie logiciel): construction des logiciels
 Hardware (matériel): construire des matériels
(ordinateurs)
 Où se situe exactement dans la procédure vérification
34

35. APPROCHE GÉNÉRALE
 Spécifier le système à vérifier
 Vérifier certaines propriétés sur cette spécification
 Raffiner la spécification en cas de besoin
 Plusieurs des outils de vérifications formels
 Les pluparts sont disponibles gratuitement
35

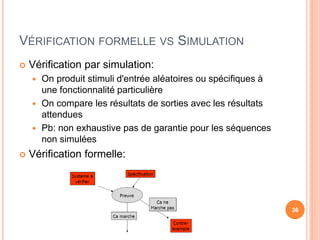

36. VÉRIFICATION FORMELLE VS SIMULATION
 Vérification par simulation:
 On produit stimuli d'entrée aléatoires ou spécifiques à
une fonctionnalité particulière
 On compare les résultats de sorties avec les résultats
attendues
 Pb: non exhaustive pas de garantie pour les séquences
non simulées
 Vérification formelle:
36

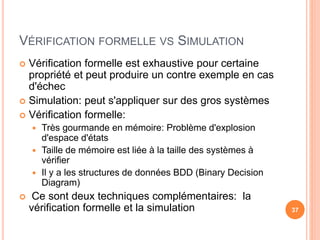

37. VÉRIFICATION FORMELLE VS SIMULATION
 Vérification formelle est exhaustive pour certaine
propriété et peut produire un contre exemple en cas
d'échec
 Simulation: peut s'appliquer sur des gros systèmes
 Vérification formelle:
 Très gourmande en mémoire: Problème d'explosion
d'espace d'états
 Taille de mémoire est liée à la taille des systèmes à
vérifier
 Il y a les structures de données BDD (Binary Decision
Diagram)
 Ce sont deux techniques complémentaires: la
vérification formelle et la simulation 37

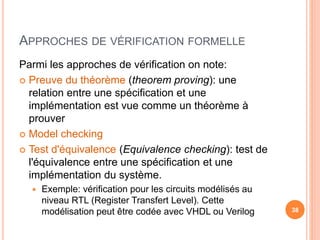

38. APPROCHES DE VÉRIFICATION FORMELLE
Parmi les approches de vérification on note:
 Preuve du théorème (theorem proving): une
relation entre une spécification et une
implémentation est vue comme un théorème à
prouver
 Model checking
 Test d'équivalence (Equivalence checking): test de
l'équivalence entre une spécification et une
implémentation du système.
 Exemple: vérification pour les circuits modélisés au
niveau RTL (Register Transfert Level). Cette
modélisation peut être codée avec VHDL ou Verilog 38

39. VÉRIFICATION PAR MODEL CHECKING
 Model checking est une méthode de vérification
formelle
 Principe: vérifier qu'un modèle satisfait une certaine
spécification formelle qui traduit une exigence du
système
 Le modèle est constitué d’un ensemble d'états et
de transitions qui décrivent l'évolution du système
 Les contraintes expriment comment le système doit
évoluer
 Les outils de vérification par model checking
s'appellent des model checkers
39

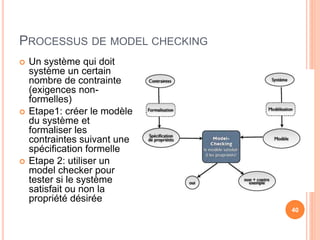

40. PROCESSUS DE MODEL CHECKING
 Un système qui doit
système un certain
nombre de contrainte
(exigences non-
formelles)
 Etape1: créer le modèle
du système et
formaliser les
contraintes suivant une
spécification formelle
 Etape 2: utiliser un
model checker pour
tester si le système
satisfait ou non la
propriété désirée
40

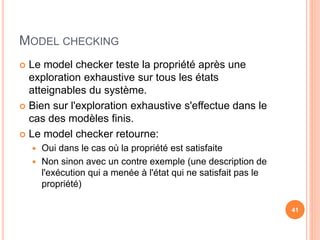

41. MODEL CHECKING
 Le model checker teste la propriété après une
exploration exhaustive sur tous les états
atteignables du système.
 Bien sur l'exploration exhaustive s'effectue dans le
cas des modèles finis.
 Le model checker retourne:
 Oui dans le cas où la propriété est satisfaite
 Non sinon avec un contre exemple (une description de
l'exécution qui a menée à l'état qui ne satisfait pas le
propriété)
41

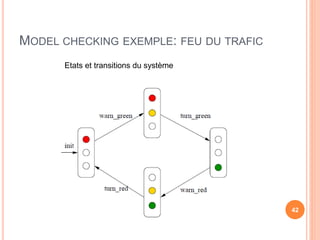

42. MODEL CHECKING EXEMPLE: FEU DU TRAFIC
42
Etats et transitions du système

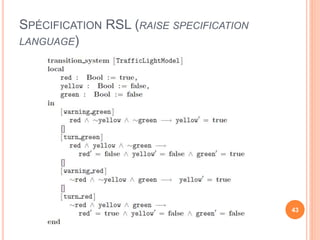

43. SPÉCIFICATION RSL (RAISE SPECIFICATION
LANGUAGE)
43

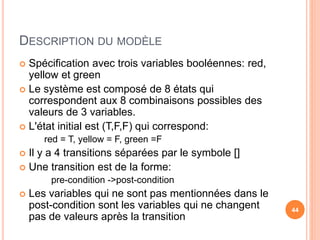

44. DESCRIPTION DU MODÈLE
 Spécification avec trois variables booléennes: red,
yellow et green
 Le système est composé de 8 états qui
correspondent aux 8 combinaisons possibles des
valeurs de 3 variables.
 L'état initial est (T,F,F) qui correspond:
red = T, yellow = F, green =F
 Il y a 4 transitions séparées par le symbole []
 Une transition est de la forme:
pre-condition ->post-condition
 Les variables qui ne sont pas mentionnées dans le
post-condition sont les variables qui ne changent
pas de valeurs après la transition
44

45. SPÉCIFICATION DES PROPRIÉTÉS
 Etats dangereux que le système ne doit
jamais atteindre (T,F,T) et (T,T,T)
 Le RSL model checker commence à partir
de l'état initial qui vérifie cette propriété et
explore tous les états du systèmes qui
doivent vérifier cette propriété.
45

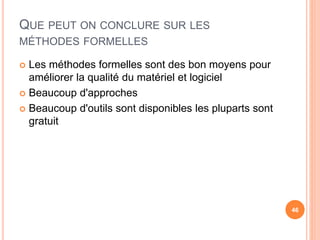

46. QUE PEUT ON CONCLURE SUR LES
MÉTHODES FORMELLES
 Les méthodes formelles sont des bon moyens pour
améliorer la qualité du matériel et logiciel
 Beaucoup d'approches
 Beaucoup d'outils sont disponibles les pluparts sont
gratuit
46

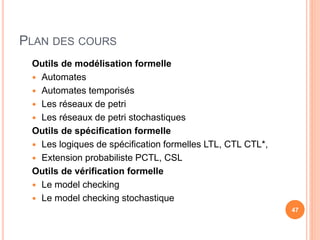

47. PLAN DES COURS
Outils de modélisation formelle
 Automates
 Automates temporisés
 Les réseaux de petri
 Les réseaux de petri stochastiques
Outils de spécification formelle
 Les logiques de spécification formelles LTL, CTL CTL*,
 Extension probabiliste PCTL, CSL
Outils de vérification formelle
 Le model checking
 Le model checking stochastique
47
