Demarrer la 3d avec tinkercad - presentation
Le document présente un guide sur l'utilisation de Tinkercad pour la modélisation 3D, expliquant comment naviguer sur le site, s'inscrire gratuitement et explorer l'interface. Il décrit en détail les étapes nécessaires pour créer un modèle de bateau, y compris le redimensionnement et l'alignement des pièces, ainsi que l'ajout d'éléments comme des cheminées et des hublots. Enfin, il aborde l'exportation du modèle final et les options de propriété pour les pièces créées.
Contenu connexe
Demarrer la 3d avec tinkercad - presentation

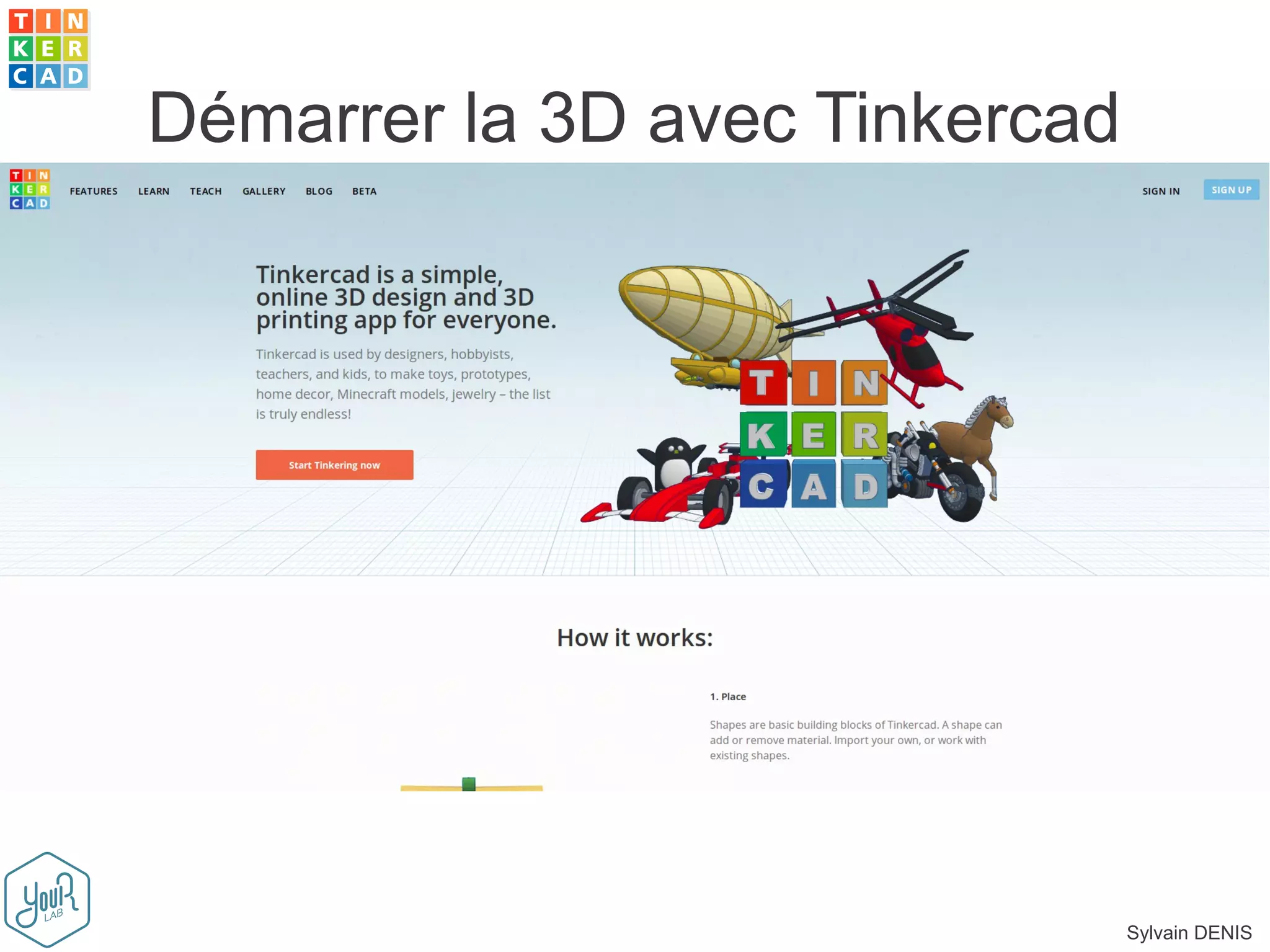

- 1. Sylvain DENIS Démarrer la3D avec Tinkercad

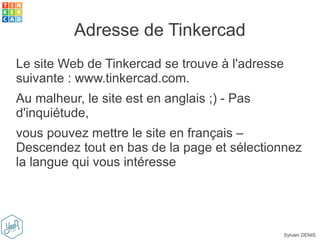

- 2. Sylvain DENIS Le siteWeb de Tinkercad se trouve à l'adresse suivante : www.tinkercad.com. Au malheur, le site est en anglais ;) - Pas d'inquiétude, vous pouvez mettre le site en français – Descendez tout en bas de la page et sélectionnez la langue qui vous intéresse Adresse de Tinkercad
- 3. Sylvain DENIS Mettre enfrançais

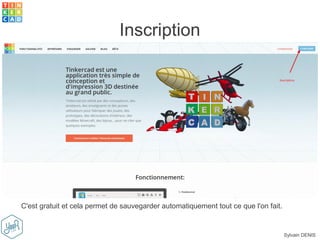

- 4. Sylvain DENIS Inscription C'est gratuitet cela permet de sauvegarder automatiquement tout ce que l'on fait.

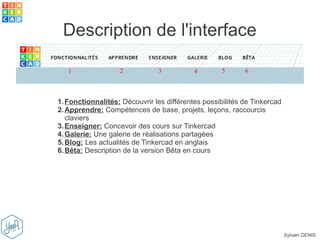

- 5. Sylvain DENIS Description del'interface 1.Fonctionnalités: Découvrir les différentes possibilités de Tinkercad 2.Apprendre: Compétences de base, projets, leçons, raccourcis claviers 3.Enseigner: Concevoir des cours sur Tinkercad 4.Galerie: Une galerie de réalisations partagées 5.Blog: Les actualités de Tinkercad en anglais 6.Bêta: Description de la version Bêta en cours

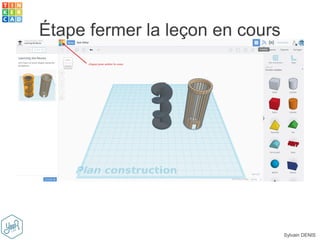

- 6. Sylvain DENIS Étape fermerla leçon en cours

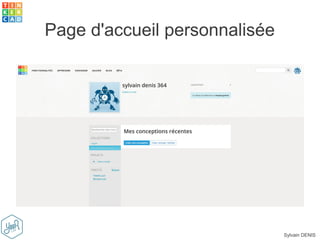

- 7. Sylvain DENIS Page d'accueilpersonnalisée

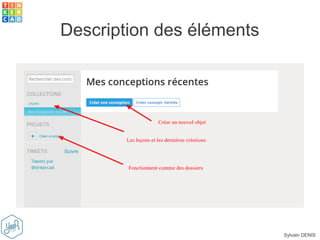

- 8. Sylvain DENIS Description deséléments

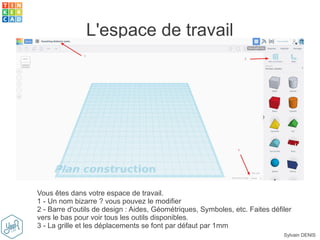

- 9. Sylvain DENIS L'espace detravail Vous êtes dans votre espace de travail. 1 - Un nom bizarre ? vous pouvez le modifier 2 - Barre d'outils de design : Aides, Géométriques, Symboles, etc. Faites défiler vers le bas pour voir tous les outils disponibles. 3 - La grille et les déplacements se font par défaut par 1mm

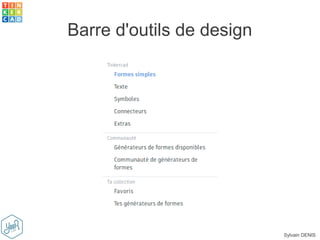

- 10. Sylvain DENIS Barre d'outilsde design
- 11. Sylvain DENIS Description dela barre déplacement Avant de continuer à faire des changements, il faut comprendre comment on se déplace dans Tinkercad. À gauche, se trouvent des outils de navigation. 1 - permet de visualiser l'objet sous toutes ses coutures 2 - permet de retrouver sa disposition de base. 3 - tout ajuster à la vue 4 - zoom + 5 - zoom - 6 - basculer en vue perspective/orthogonale
- 12. Sylvain DENIS Déplacement avecla souris Avec la souris, pas besoin, d'utiliser les outils. clic gauche : sélectionner l'objet clic droit : tourner le plan clic roulette : déplacer le plan en transversal roulette : zoom + /- Note : un élément sélectionné est entouré d'un liseré bleu

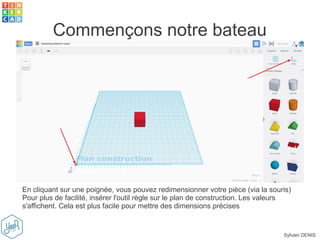

- 13. Sylvain DENIS Commençons notrebateau En cliquant sur une poignée, vous pouvez redimensionner votre pièce (via la souris) Pour plus de facilité, insérer l'outil règle sur le plan de construction. Les valeurs s'affichent. Cela est plus facile pour mettre des dimensions précises

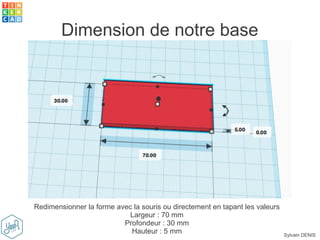

- 14. Sylvain DENIS Dimension denotre base Redimensionner la forme avec la souris ou directement en tapant les valeurs Largeur : 70 mm Profondeur : 30 mm Hauteur : 5 mm

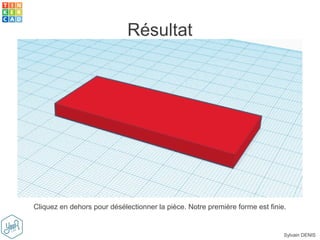

- 15. Sylvain DENIS Résultat Cliquez endehors pour désélectionner la pièce. Notre première forme est finie.

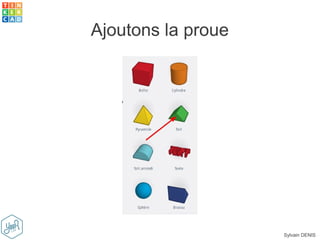

- 16.
- 17.

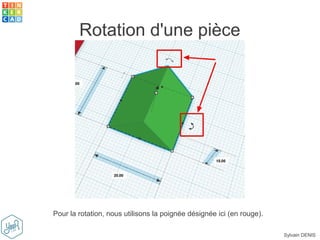

- 18. Sylvain DENIS Rotation d'unepièce Pour la rotation, nous utilisons la poignée désignée ici (en rouge).

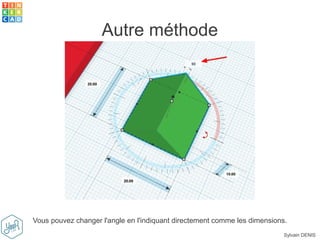

- 19. Sylvain DENIS Autre méthode Vouspouvez changer l'angle en l'indiquant directement comme les dimensions.

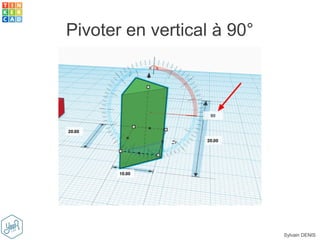

- 20. Sylvain DENIS Pivoter envertical à 90°

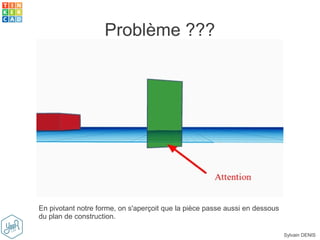

- 21. Sylvain DENIS Problème ??? Enpivotant notre forme, on s'aperçoit que la pièce passe aussi en dessous du plan de construction.

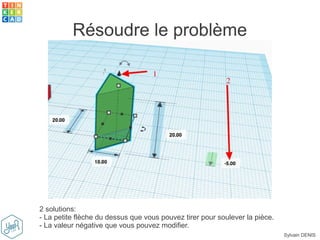

- 22. Sylvain DENIS Résoudre leproblème 2 solutions: - La petite flèche du dessus que vous pouvez tirer pour soulever la pièce. - La valeur négative que vous pouvez modifier.

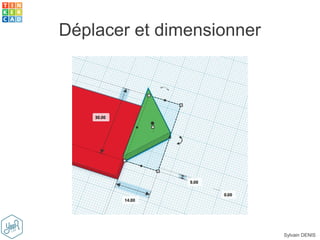

- 23. Sylvain DENIS Déplacer etdimensionner
- 24. Sylvain DENIS Alignement Sélectionner lesdeux pièces

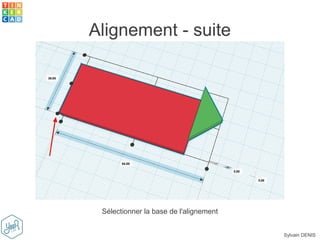

- 25. Sylvain DENIS Alignement -suite Sélectionner la base de l'alignement
- 26. Sylvain DENIS Dimension dela hauteur Profitons-en pour redimensionner la hauteur des 2 pièces simultanément

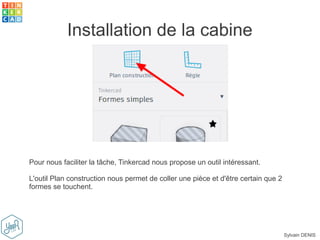

- 27. Sylvain DENIS Installation dela cabine Pour nous faciliter la tâche, Tinkercad nous propose un outil intéressant. L'outil Plan construction nous permet de coller une pièce et d'être certain que 2 formes se touchent.

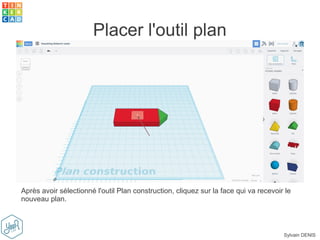

- 28. Sylvain DENIS Placer l'outilplan Après avoir sélectionné l'outil Plan construction, cliquez sur la face qui va recevoir le nouveau plan.

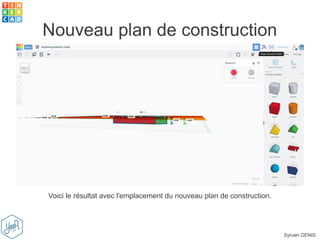

- 29. Sylvain DENIS Nouveau plande construction Voici le résultat avec l'emplacement du nouveau plan de construction.

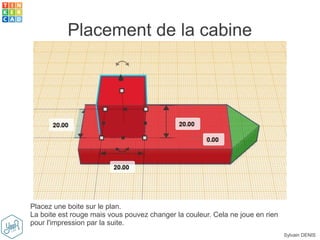

- 30. Sylvain DENIS Placement dela cabine Placez une boite sur le plan. La boite est rouge mais vous pouvez changer la couleur. Cela ne joue en rien pour l'impression par la suite.

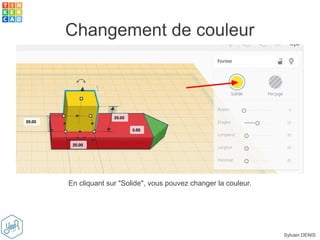

- 31. Sylvain DENIS Changement decouleur En cliquant sur "Solide", vous pouvez changer la couleur.

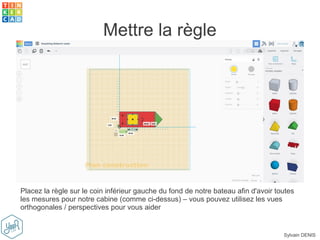

- 32. Sylvain DENIS Mettre larègle Placez la règle sur le coin inférieur gauche du fond de notre bateau afin d'avoir toutes les mesures pour notre cabine (comme ci-dessus) – vous pouvez utilisez les vues orthogonales / perspectives pour vous aider

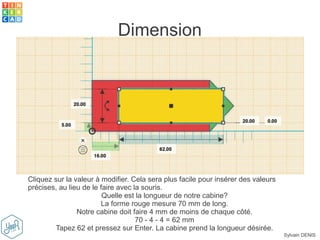

- 33. Sylvain DENIS Dimension Cliquez surla valeur à modifier. Cela sera plus facile pour insérer des valeurs précises, au lieu de le faire avec la souris. Quelle est la longueur de notre cabine? La forme rouge mesure 70 mm de long. Notre cabine doit faire 4 mm de moins de chaque côté. 70 - 4 - 4 = 62 mm Tapez 62 et pressez sur Enter. La cabine prend la longueur désirée.

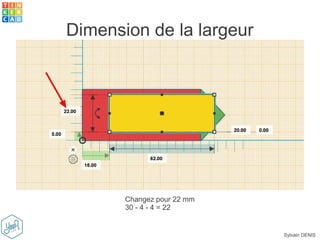

- 34. Sylvain DENIS Dimension dela largeur Changez pour 22 mm 30 - 4 - 4 = 22

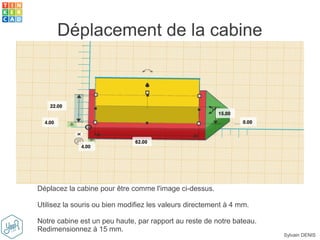

- 35. Sylvain DENIS Déplacement dela cabine Déplacez la cabine pour être comme l'image ci-dessus. Utilisez la souris ou bien modifiez les valeurs directement à 4 mm. Notre cabine est un peu haute, par rapport au reste de notre bateau. Redimensionnez à 15 mm.

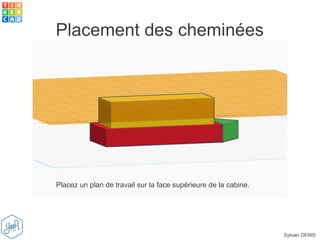

- 36. Sylvain DENIS Placement descheminées Placez un plan de travail sur la face supérieure de la cabine.

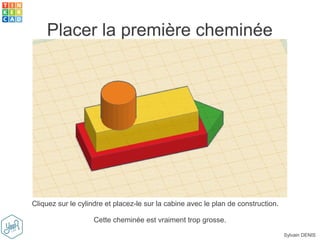

- 37. Sylvain DENIS Placer lapremière cheminée Cliquez sur le cylindre et placez-le sur la cabine avec le plan de construction. Cette cheminée est vraiment trop grosse.

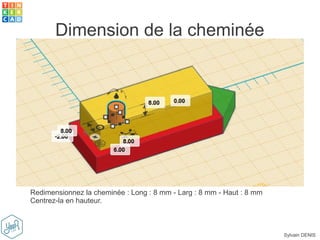

- 38. Sylvain DENIS Dimension dela cheminée Redimensionnez la cheminée : Long : 8 mm - Larg : 8 mm - Haut : 8 mm Centrez-la en hauteur.

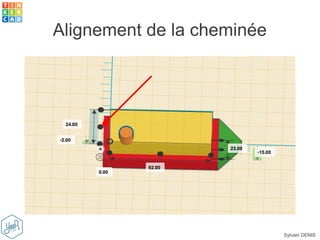

- 39. Sylvain DENIS Alignement dela cheminée

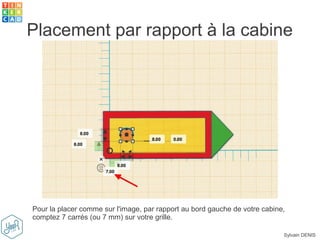

- 40. Sylvain DENIS Placement parrapport à la cabine Pour la placer comme sur l'image, par rapport au bord gauche de votre cabine, comptez 7 carrés (ou 7 mm) sur votre grille.

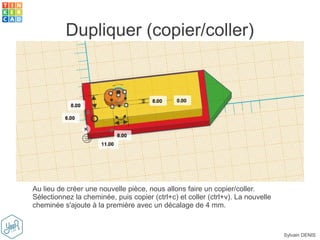

- 41. Sylvain DENIS Dupliquer (copier/coller) Aulieu de créer une nouvelle pièce, nous allons faire un copier/coller. Sélectionnez la cheminée, puis copier (ctrl+c) et coller (ctrl+v). La nouvelle cheminée s'ajoute à la première avec un décalage de 4 mm.

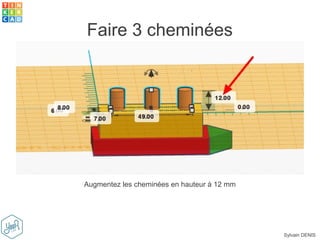

- 42. Sylvain DENIS Faire 3cheminées Augmentez les cheminées en hauteur à 12 mm

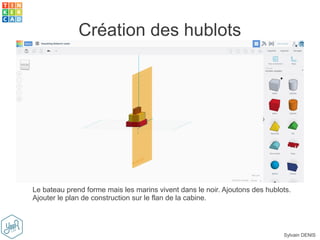

- 43. Sylvain DENIS Création deshublots Le bateau prend forme mais les marins vivent dans le noir. Ajoutons des hublots. Ajouter le plan de construction sur le flan de la cabine.

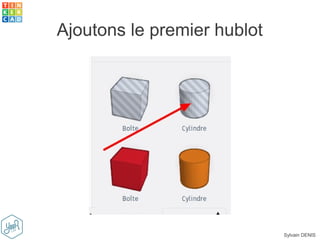

- 44. Sylvain DENIS Ajoutons lepremier hublot

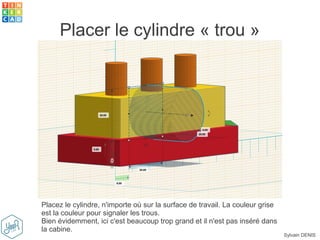

- 45. Sylvain DENIS Placer lecylindre « trou » Placez le cylindre, n'importe où sur la surface de travail. La couleur grise est la couleur pour signaler les trous. Bien évidemment, ici c'est beaucoup trop grand et il n'est pas inséré dans la cabine.

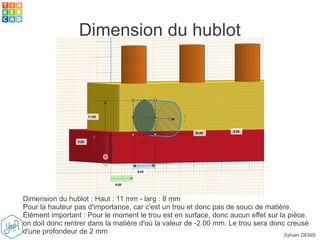

- 46. Sylvain DENIS Dimension duhublot Dimension du hublot : Haut : 11 mm - larg : 8 mm Pour la hauteur pas d'importance, car c'est un trou et donc pas de souci de matière. Élément important : Pour le moment le trou est en surface, donc aucun effet sur la pièce. on doit donc rentrer dans la matière d'où la valeur de -2.00 mm. Le trou sera donc creusé d'une profondeur de 2 mm

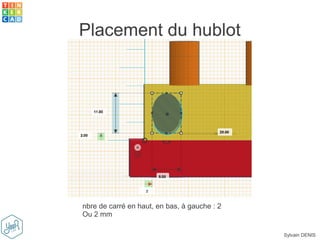

- 47. Sylvain DENIS Placement duhublot nbre de carré en haut, en bas, à gauche : 2 Ou 2 mm

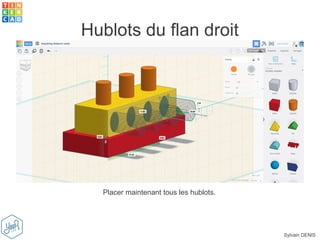

- 48. Sylvain DENIS Hublots duflan droit Placer maintenant tous les hublots.
- 49. Sylvain DENIS Flan gauche Recommencerde l'autre côté de la cabine.

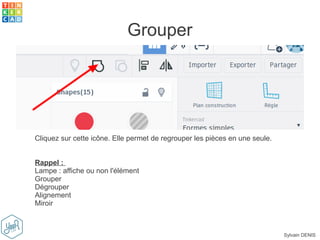

- 50. Sylvain DENIS Grouper Cliquez surcette icône. Elle permet de regrouper les pièces en une seule. Rappel : Lampe : affiche ou non l'élément Grouper Dégrouper Alignement Miroir

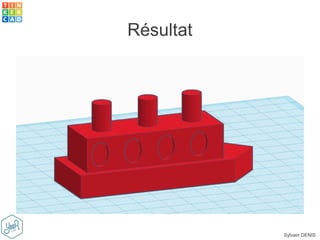

- 51.

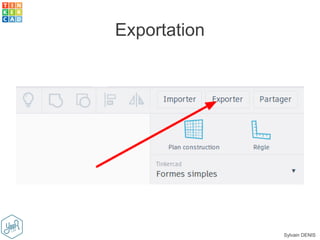

- 52.

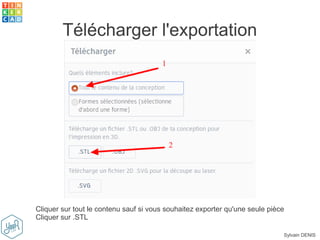

- 53. Sylvain DENIS Télécharger l'exportation Cliquersur tout le contenu sauf si vous souhaitez exporter qu'une seule pièce Cliquer sur .STL

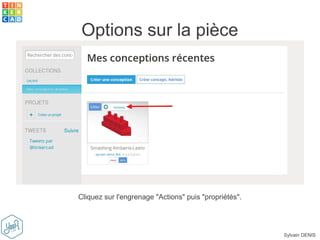

- 54. Sylvain DENIS Options surla pièce Cliquez sur l'engrenage "Actions" puis "propriétés".

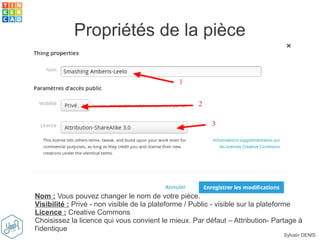

- 55. Sylvain DENIS Propriétés dela pièce Nom : Vous pouvez changer le nom de votre pièce. Visibilité : Privé - non visible de la plateforme / Public - visible sur la plateforme Licence : Creative Commons Choisissez la licence qui vous convient le mieux. Par défaut – Attribution- Partage à l'identique
- 56. Sylvain DENIS FIN À votretour de créer...
