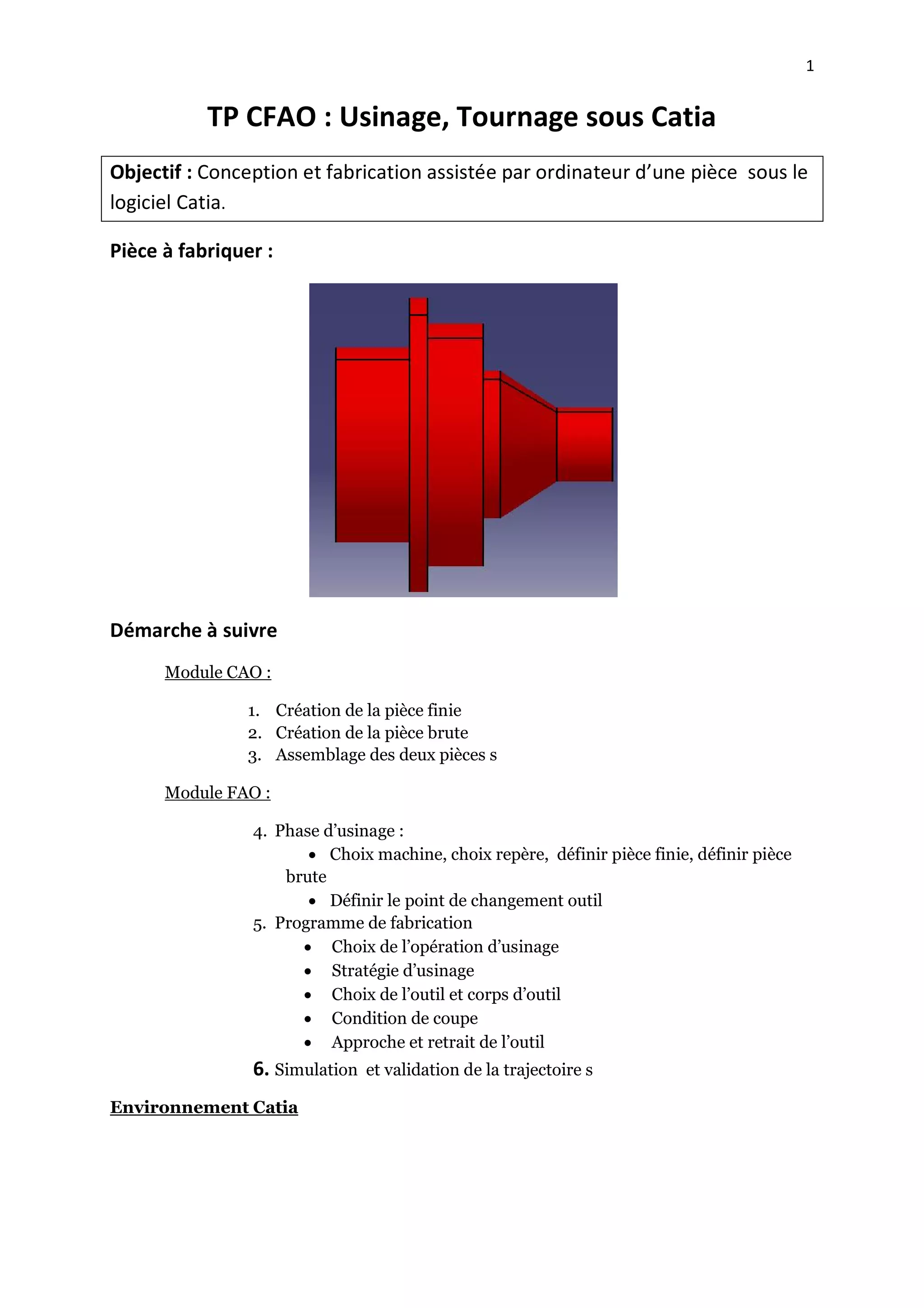

TP CFAO : Usinage, Tournage sous Catia
Objectif : Conception et fabrication assistée par ordinateur d’une pièce sous le
logiciel Catia.
Pièce à fabriquer :
Démarche à suivre
Module CAO :
1. Création de la pièce finie
2. Création de la pièce brute
3. Assemblage des deux pièces s
Module FAO :
4. Phase d’usinage :
 Choix machine, choix repère, définir pièce finie, définir pièce
brute
 Définir le point de changement outil
5. Programme de fabrication
 Choix de l’opération d’usinage
 Stratégie d’usinage
 Choix de l’outil et corps d’outil
 Condition de coupe
 Approche et retrait de l’outil
6. Simulation et validation de la trajectoire s

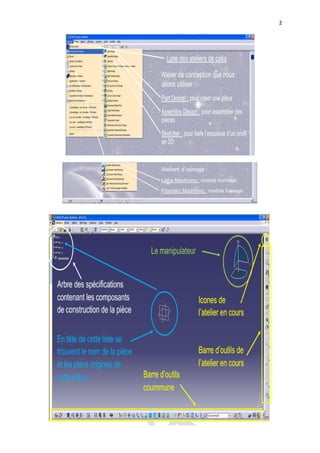

Environnement Catia

2. 2

3. 3

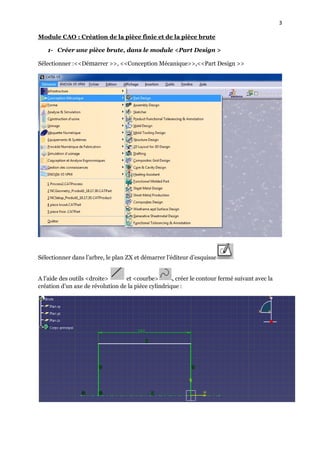

Module CAO : Création de la pièce finie et de la pièce brute
1- Créer une pièce brute, dans le module <Part Design >
Sélectionner :<<Démarrer >>, <<Conception Mécanique>>,<<Part Design >>
Sélectionner dans l’arbre, le plan ZX et démarrer l’éditeur d’esquisse
A l’aide des outils <droite> et <courbe> , créer le contour fermé suivant avec la
création d’un axe de révolution de la pièce cylindrique :

4. 4

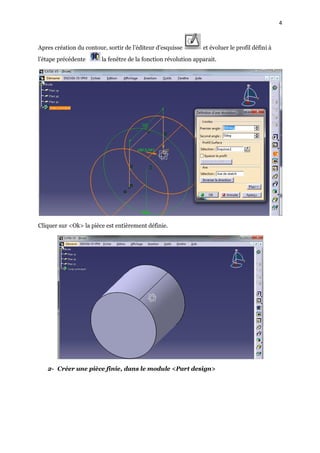

Apres création du contour, sortir de l’éditeur d’esquisse et évoluer le profil défini à
l’étape précédente la fenêtre de la fonction révolution apparait.
Cliquer sur <Ok> la pièce est entièrement définie.
2- Créer une pièce finie, dans le module <Part design>

5. 5

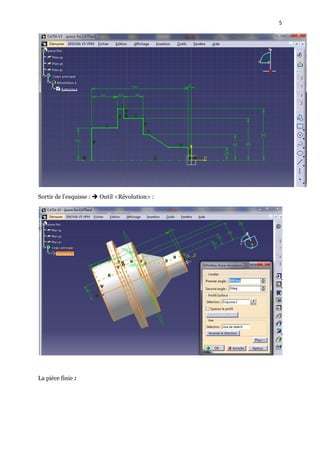

Sortir de l’esquisse :  Outil <Révolution> :
La pièce finie :

6. 6

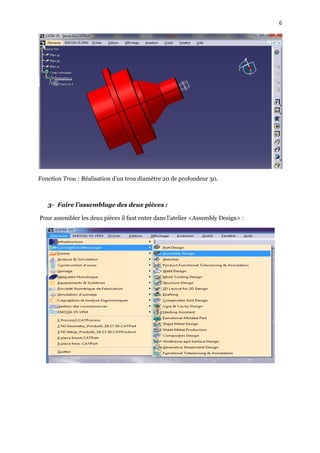

Fonction Trou : Réalisation d’un trou diamètre 20 de profondeur 30.
3- Faire l’assemblage des deux pièces :
Pour assembler les deux pièces il faut enter dans l’atelier <Assembly Design> :

7. 7

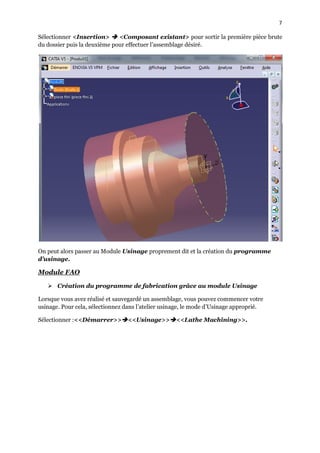

Sélectionner <Insertion>  <Composant existant> pour sortir la première pièce brute
du dossier puis la deuxième pour effectuer l’assemblage désiré.
On peut alors passer au Module Usinage proprement dit et la création du programme
d’usinage.
Module FAO
 Création du programme de fabrication grâce au module Usinage
Lorsque vous avez réalisé et sauvegardé un assemblage, vous pouvez commencer votre
usinage. Pour cela, sélectionnez dans l’atelier usinage, le mode d’Usinage approprié.

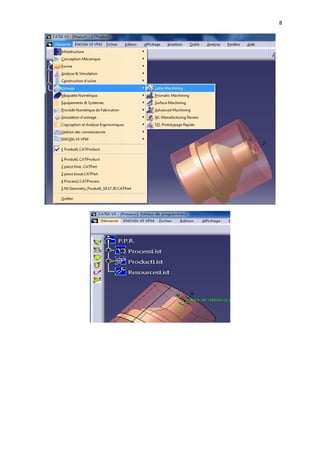

Sélectionner :<<Démarrer>><<Usinage>><<Lathe Machining>>.

8. 8

9. 9
4. Phase d’usinage :
 Choix machine, choix repère, définir pièce fini, définir pièce brute
 Définir le point de changement outil

10. 10
Trièdre d’usinage de référence :
Cliquez le centre du trièdre et placez le-à l’endroit désiré.
Le centre du trièdre sera l’origine programme.
Veuillez à respecter le sens des axes x et z. vous pouvez changez les orientations en cliquant
sur l’axe du trièdre présent dans la fenêtre.

11. 11
5. Programme de fabrication
 Choix de l’opération d’usinage
 Stratégie d’usinage
 Choix de l’outil et corps d’outil
 Condition de coupe
 Approche et retrait de l’outil

12. 12

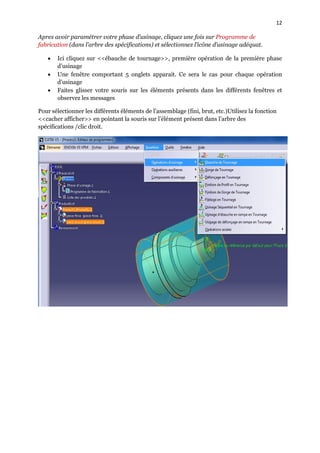

Apres avoir paramétrer votre phase d’usinage, cliquez une fois sur Programme de
fabrication (dans l’arbre des spécifications) et sélectionnez l’icône d’usinage adéquat.
 Ici cliquez sur <<ébauche de tournage>>, première opération de la première phase
d’usinage
 Une fenêtre comportant 5 onglets apparait. Ce sera le cas pour chaque opération
d’usinage
 Faites glisser votre souris sur les éléments présents dans les différents fenêtres et
observez les messages
Pour sélectionner les différents éléments de l’assemblage (fini, brut, etc.)Utilisez la fonction
<<cacher afficher>> en pointant la souris sur l’élément présent dans l’arbre des
spécifications /clic droit.

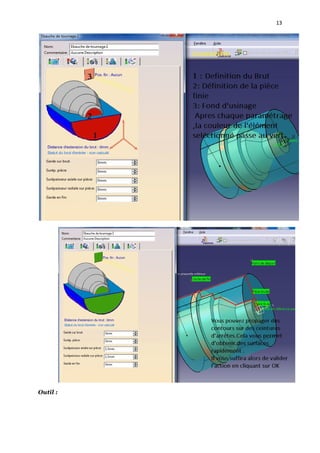

13. 13
Outil :

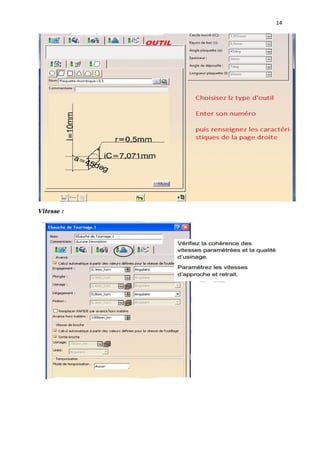

14. 14
Vitesse :

15. 15

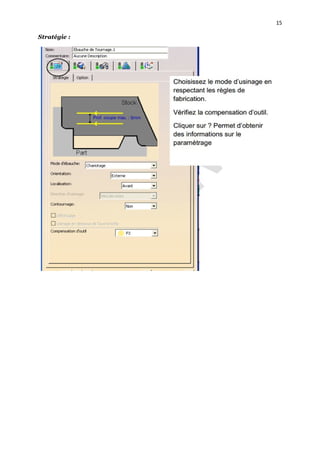

Stratégie :

16. 16

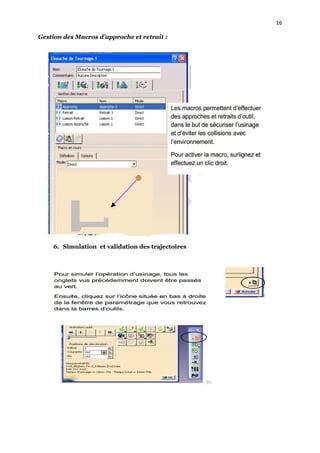

Gestion des Macros d’approche et retrait :
6. Simulation et validation des trajectoires

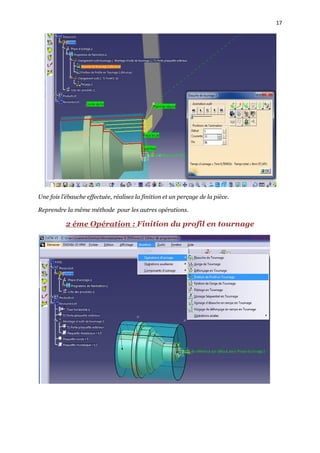

17. 17
Une fois l’ébauche effectuée, réalisez la finition et un perçage de la pièce.
Reprendre la même méthode pour les autres opérations.

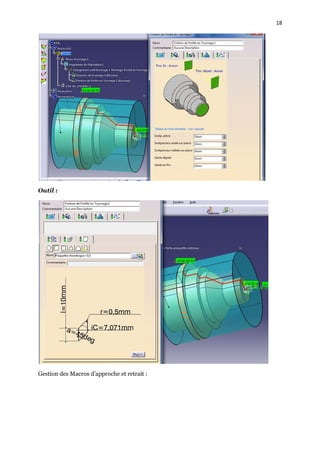

2 éme Opération : Finition du profil en tournage

18. 18
Outil :
Gestion des Macros d’approche et retrait :

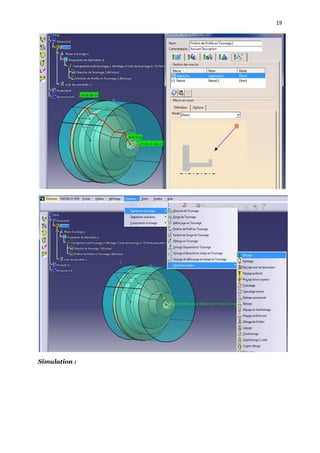

19. 19

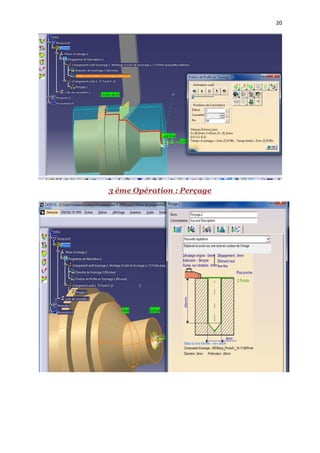

Simulation :

20. 20

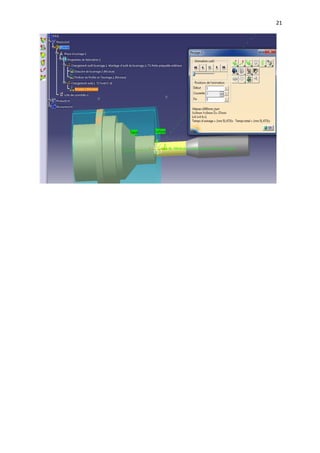

3 éme Opération : Perçage

21. 21
