1
Dimensionnement des
Enrepôts
Application - Exercice
2
2
3

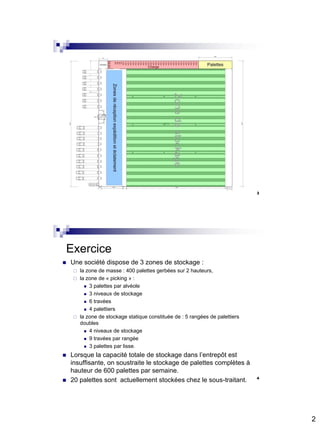

 Une société dispose de 3 zones de stockage :
 la zone de masse : 400 palettes gerbées sur 2 hauteurs,
 la zone de « picking » :
 3 palettes par alvéole
 3 niveaux de stockage
 6 travées
 4 palettiers
 la zone de stockage statique constituée de : 5 rangées de palettiers
doubles
 4 niveaux de stockage
 9 travées par rangée
 3 palettes par lisse.
 Lorsque la capacité totale de stockage dans l’entrepôt est
insuffisante, on soustraite le stockage de palettes complètes à
hauteur de 600 palettes par semaine.
 20 palettes sont actuellement stockées chez le sous-traitant.
Exercice
4
3

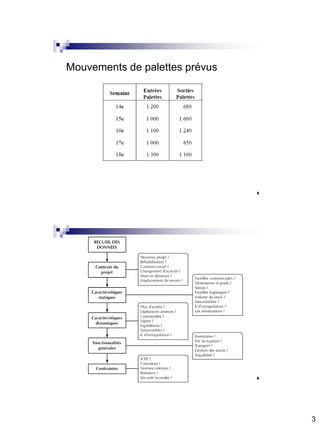

Mouvements de palettes prévus
5
6
4
7

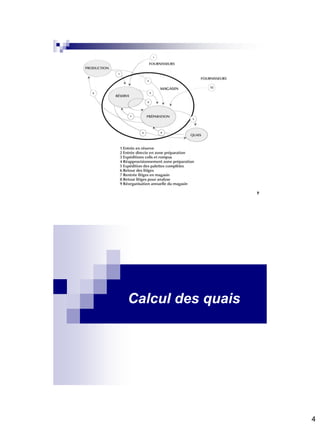

Calcul des quais
5

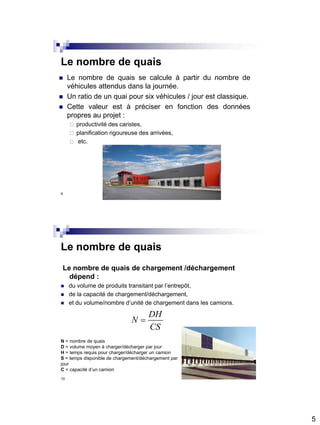

Le nombre de quais
 Le nombre de quais se calcule à partir du nombre de
véhicules attendus dans la journée.
 Un ratio de un quai pour six véhicules / jour est classique.
 Cette valeur est à préciser en fonction des données
propres au projet :
 productivité des caristes,
 planification rigoureuse des arrivées,
 etc.
9
Le nombre de quais
Le nombre de quais de chargement /déchargement
dépend :
 du volume de produits transitant par l’entrepôt,
 de la capacité de chargement/déchargement,
 et du volume/nombre d’unité de chargement dans les camions.
DH
N
CS

N = nombre de quais
D = volume moyen à charger/décharger par jour
H = temps requis pour charger/décharger un camion
S = temps disponible de chargement/déchargement par
jour
C = capacité d’un camion
10
6

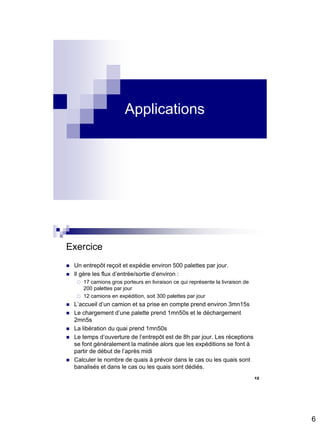

Applications
 Un entrepôt reçoit et expédie environ 500 palettes par jour.
 Il gère les flux d’entrée/sortie d’environ :
 17 camions gros porteurs en livraison ce qui représente la livraison de
200 palettes par jour
 12 camions en expédition, soit 300 palettes par jour
 L’accueil d’un camion et sa prise en compte prend environ 3mn15s
 Le chargement d’une palette prend 1mn50s et le déchargement
2mn5s
 La libération du quai prend 1mn50s
 Le temps d’ouverture de l’entrepôt est de 8h par jour. Les réceptions
se font généralement la matinée alors que les expéditions se font à
partir de début de l’après midi
 Calculer le nombre de quais à prévoir dans le cas ou les quais sont
banalisés et dans le cas ou les quais sont dédiés.
Exercice

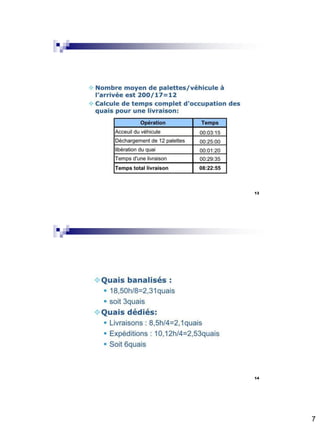

12
7
13
14
8
15

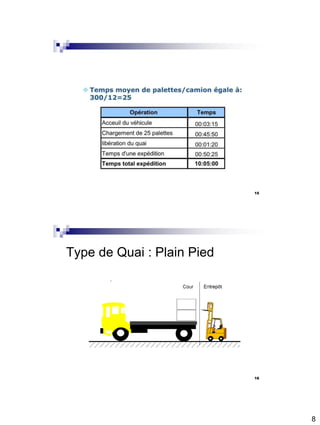

Type de Quai : Plain Pied
16
9

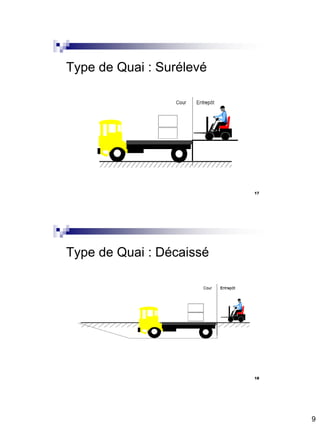

Type de Quai : Surélevé
17
Type de Quai : Décaissé
18
10
19
20

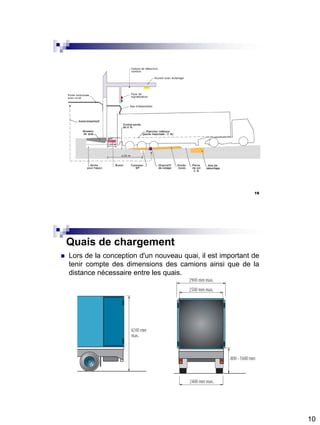

 Lors de la conception d'un nouveau quai, il est important de
tenir compte des dimensions des camions ainsi que de la
distance nécessaire entre les quais.
Quais de chargement
11
21
22

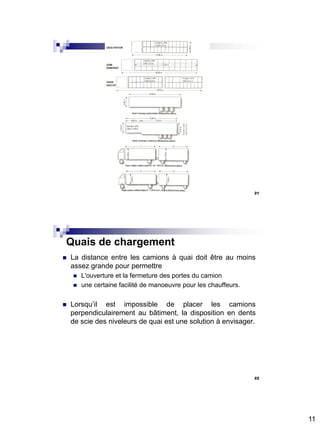

 La distance entre les camions à quai doit être au moins
assez grande pour permettre
 L'ouverture et la fermeture des portes du camion
 une certaine facilité de manoeuvre pour les chauffeurs.
 Lorsqu’il est impossible de placer les camions
perpendiculairement au bâtiment, la disposition en dents
de scie des niveleurs de quai est une solution à envisager.
Quais de chargement
12
23
24
 Il est souhaitable que la disposition des quais soit telle
qu’elle permette un accostage et un départ vers la
gauche.
 Cela facilitera la manœuvre des chauffeurs.
 Si plusieurs camions ou remorques doivent pouvoir être à
quai simultanément, l’entre axe minimal à respecter pour
deux positions consécutives est de l’ordre de 3,50 mètres,
 quelques décimètres supplémentaires seront les bienvenus.
Quais de chargement
13
25

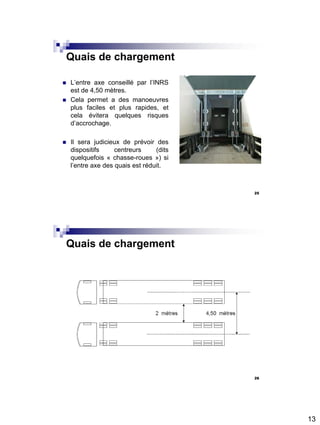

 L’entre axe conseillé par l’INRS
est de 4,50 mètres.
 Cela permet a des manoeuvres
plus faciles et plus rapides, et
cela évitera quelques risques
d’accrochage.
 Il sera judicieux de prévoir des
dispositifs centreurs (dits
quelquefois « chasse-roues ») si
l’entre axe des quais est réduit.
Quais de chargement
26
Quais de chargement
14
27
Quais de chargement
28
 La partie extérieure comporte les voies d’accès, arrivée et
départ, les zones de manoeuvre et les zones de mise à
quai proprement dites.
 L’importance de ces surfaces conditionne souvent
l’implantation générale du bâtiment dans la parcelle de
terrain, compte tenu de la position des voies publiques
d’accès et de circulation.
Quais de chargement
15
29
 La conception des quais d’arrivée devra intégrer, dès le
début de l’étude, le trafic des expéditions.
 Les valeurs suivantes sont généralement retenues :
 largeur d’une voie de circulation autorisant le croisement
des véhicules : 6 à 7 mètres
 rayon d’une courbe de circulation : 22 mètres à l’axe
 espace libre devant le quai pour les manoeuvres : 30 à 35
mètres.
 Pour un camion de 18 m, cela fait donc idéalement une
zone de manœuvre de 38 m.
Quais de chargement
30

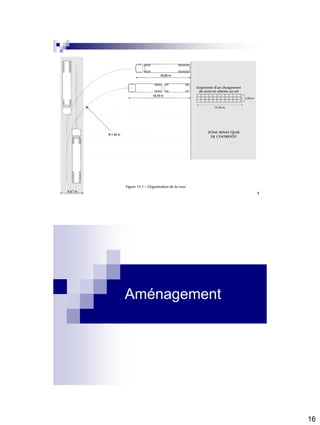

 La zone de parking et de manœuvre devant les
quais devrait avoir théoriquement 2 fois la
longueur du plus grand des camions + 2 mètres.
Quais de chargement
16
31
Aménagement
17
Quelques méthodes usuelles de planification
des aménagements fonctionnels
 Méthode quantitative :
Intensité de la circulation : Minimisation du
coût des déplacements
 Méthode qualitative :
SLP : Systematic Layout Planning, méthode
basée sur des critères de proximité.
33
Méthode de l’intensité de
la circulation
 Objectif : concevoir / évaluer les
aménagements fonctionnels afin de réduire
les coûts reliés aux déplacements des
matières et / ou des personnes
n = nombre de zones, secteurs ou départements
I, j = zone, secteurs ou départements
Xij = nombre de déplacements de i à j
Cij = Coût d’un déplacements de i à j
1 1
_
n n
ij ij
i j
Coûts Total C X
 
 
34
18

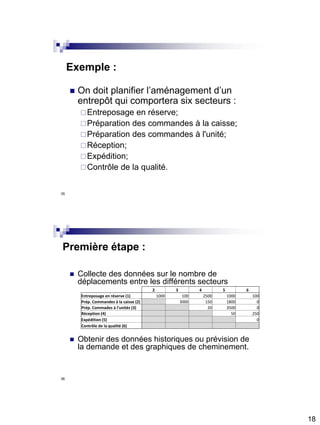

Exemple :
 On doit planifier l’aménagement d’un
entrepôt qui comportera six secteurs :
Entreposage en réserve;
Préparation des commandes à la caisse;
Préparation des commandes à l'unité;
Réception;
Expédition;
Contrôle de la qualité.
35
Première étape :
 Collecte des données sur le nombre de
déplacements entre les différents secteurs
 Obtenir des données historiques ou prévision de
la demande et des graphiques de cheminement.
2 3 4 5 6
Entreposage en réserve (1) 1000 100 2500 1000 100
Prép. Commandes à la caisse (2) 3000 150 1800 0
Prép. Commades à l'unités (3) 20 3500 0
Réception (4) 50 250
Expédition (5) 0
Contrôle de la qualité (6)
36
19
Deuxième étape :
 Établir l’espace requis par chaque secteur.
Espace
requis (m2)
Entreposage en réserve (1) 1000
Prép. Commandes à la caisse (2) 400
Prép. Commades à l'unités (3) 400
Réception (4) 300
Expédition (5) 250
Contrôle de la qualité (6) 50
Total 2400
37
Troisième étape :
 Vérification de l’espace disponible (2400m2)
40m
60m
38
20

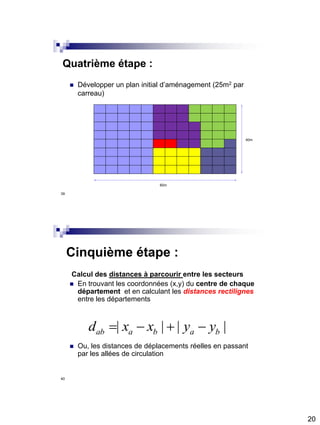

Quatrième étape :
 Développer un plan initial d’aménagement (25m2 par
carreau)
40m
60m
39
Cinquième étape :
Calcul des distances à parcourir entre les secteurs
 En trouvant les coordonnées (x,y) du centre de chaque
département et en calculant les distances rectilignes
entre les départements
 Ou, les distances de déplacements réelles en passant
par les allées de circulation
| | | |ab a b a bd x x y y   
40
21
Distances rectilinéaires
0 1 2 3 4 5 6 7 8 9 10 11 12
012345678
1
2 3
4 5
6
X Y 2 3 4 5 6
Entreposage en réserve (1) 2,5 4,0 1000 100 2500 1000 100
Prép. Commandes à la caisse (2) 6,9 5,6 3000 150 1800 0
Prép. Commades à l'unités (3) 10,2 6,1 20 3500 0
Réception (4) 7,0 1,5 50 250
Expédition (5) 10,6 1,7 0
Contrôle de la qualité (6) 6,0 3,5
41
Calcul des distances à parcourir
entre les secteurs
X Y 2 3 4 5 6
Entreposage en réserve (1) 2,5 4,0 6,0 9,8 7,0 10,4 4,0
Prép. Commandes à la caisse (2) 6,9 5,6 3,8 4,2 7,6 3,8
Prép. Commades à l'unités (3) 10,2 6,1 7,8 4,8 6,8
Réception (4) 7,0 1,5 3,8 3,0
Expédition (5) 10,6 1,7 6,4
Contrôle de la qualité (6) 6,0 3,5
42
22

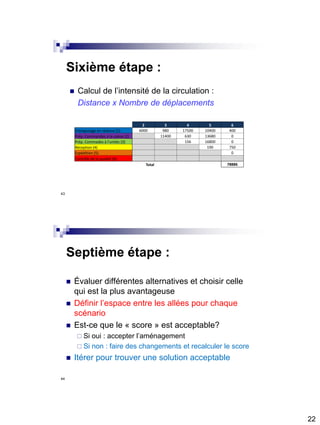

Sixième étape :
 Calcul de l’intensité de la circulation :
Distance x Nombre de déplacements
2 3 4 5 6
Entreposage en réserve (1) 6000 980 17500 10400 400
Prép. Commandes à la caisse (2) 11400 630 13680 0
Prép. Commades à l'unités (3) 156 16800 0
Réception (4) 190 750
Expédition (5) 0
Contrôle de la qualité (6)
Total 78886
43
Septième étape :
 Évaluer différentes alternatives et choisir celle
qui est la plus avantageuse
 Définir l’espace entre les allées pour chaque
scénario
 Est-ce que le « score » est acceptable?
 Si oui : accepter l’aménagement
 Si non : faire des changements et recalculer le score
 Itérer pour trouver une solution acceptable
44
23
Préparation de
commande
Order picking
Stratégie de collecte
 La collecte des caisses dans des alvéoles s’effectue à partir
d’une liste d’articles qui peut être manuelle ou transmise
électroniquement sur un terminal à fréquence radio.
 La collecte d’articles nécessite de faire le choix du type
d’approche à privilégier, soit :
 un système préparateurs-vers-stocks implique le déplacement
des ressources qui préparent les commandes vers les alvéoles
de collecte;
 un système stocks-vers-préparateurs nécessite l’utilisation
d’un équipement spécialisé qui conserve les stocks et les amène
sur demande vers un lieu de collecte.
24
Système préparateurs-vers-stocks
 La collecte horizontale en temps réel avec
groupage et zonage consiste pour les
préparateurs à se déplacer dans les allées et à
amener les articles à un point de groupage
général, ou encore les préparateurs se limitent à
une zone précise de collecte et prennent les
articles pour ensuite les placer sur un convoyeur
qui effectuera la manutention jusqu’au point de
groupage général.
25

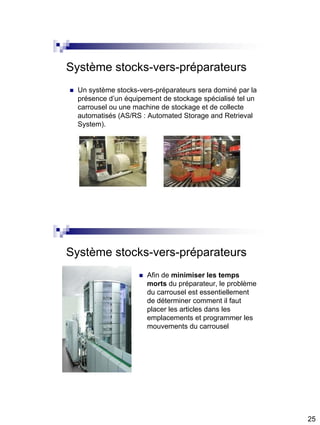

Système stocks-vers-préparateurs
 Un système stocks-vers-préparateurs sera dominé par la
présence d’un équipement de stockage spécialisé tel un
carrousel ou une machine de stockage et de collecte
automatisés (AS/RS : Automated Storage and Retrieval
System).
Système stocks-vers-préparateurs
 Afin de minimiser les temps
morts du préparateur, le problème
du carrousel est essentiellement
de déterminer comment il faut
placer les articles dans les
emplacements et programmer les
mouvements du carrousel
26
Route de prélèvement
 Stratégie transversale;
 Stratégie de retour sur ses pas;
 Stratégie du point médian;
 Stratégie de l'écart le plus grand.
Stratégie de prélèvement
transversale
1. L’allée contenant au moins un article à prélever est
traversée dans la totalité de sa longueur. Les allées sans
articles à prélever sont sautées.
2. Après la cueillette du dernier produit, le préparateur de
commande revient au point de départ.
 C’est la façon la plus simple de gérer un processus de
cueillette des commandes. Également connu sous le
nom stratégie en «S».
 Stratégie la plus fréquemment utilisée.
 Utile si les équipements utilisés ne peuvent pas
facilement changer de direction au sein d'une allée et
si les allées sont uni-directionelles
 Peut générer des déplacements inutiles
27

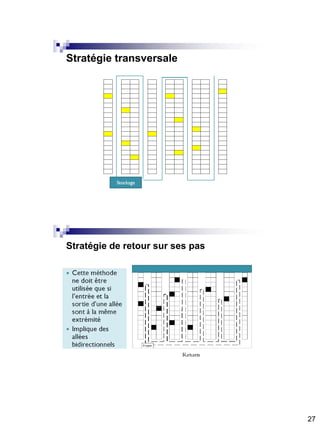

Stratégie transversale
Stratégie de retour sur ses pas
28

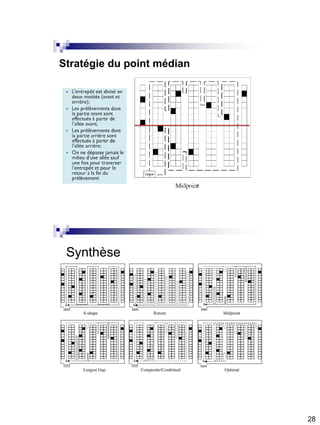

Stratégie du point médian
Synthèse
58
29

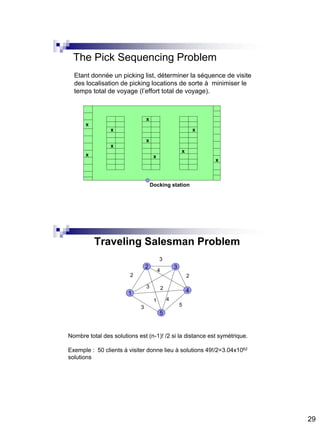

The Pick Sequencing Problem
Etant donnée un picking list, déterminer la séquence de visite
des localisation de picking locations de sorte à minimiser le
temps total de voyage (l’effort total de voyage).
x
x
x
x
x
x
x
x
x
x
Docking station
Traveling Salesman Problem
2 3
1 4
5
3 5
2
3
2
1
3 2
4
4
Nombre total des solutions est (n-1)! /2 si la distance est symétrique.
Exemple : 50 clients à visiter donne lieu à solutions 49!/2=3.04x1062
solutions
30

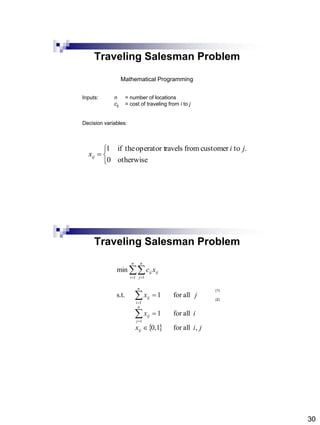

Traveling Salesman Problem
Mathematical Programming
Inputs: n = number of locations
cij = cost of traveling from i to j
Decision variables:




otherwise0
.tocustomerfromravelsoperator ttheif1 ji
xij
Traveling Salesman Problem
  jix
ix
jx
xc
ij
n
j
ij
n
i
ij
n
i
n
j
ijij
,allfor0,1
allfor1
allfor1s.t.
min
1
1
1 1








 
(1)
(2)
31

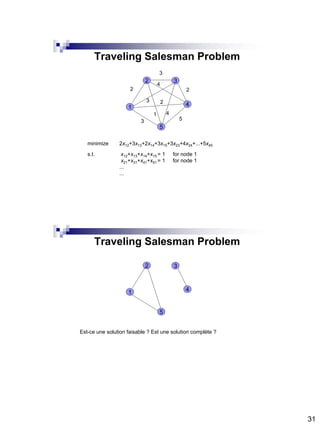

Traveling Salesman Problem
2 3
1 4
5
3 5
2
3
2
1
3 2
4
4
minimize 2x12+3x13+2x14+3x15+3x23+4x24+...+5x45
s.t. x12+x13+x14+x15 = 1 for node 1
x21+x31+x41+x51 = 1 for node 1
...
...
Traveling Salesman Problem
2 3
1 4
5
Est-ce une solution faisable ? Est une solution complète ?
32

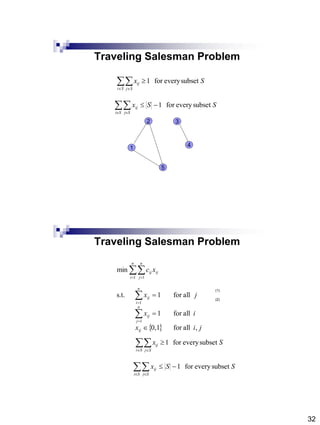

Traveling Salesman Problem
 

Si Sj
ij Sx subseteveryfor1
 

Si Sj
ij SSx subseteveryfor1
2 3
1 4
5
Traveling Salesman Problem
  jix
ix
jx
xc
ij
n
j
ij
n
i
ij
n
i
n
j
ijij
,allfor0,1
allfor1
allfor1s.t.
min
1
1
1 1








 
(1)
(2)
 

Si Sj
ij Sx subseteveryfor1
 

Si Sj
ij SSx subseteveryfor1
33

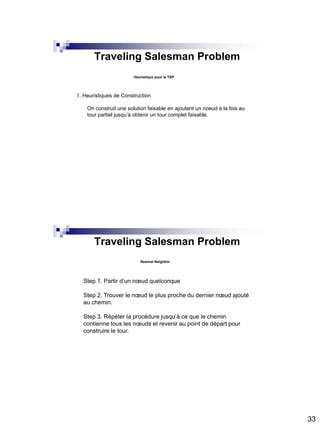

Traveling Salesman Problem
Heuristique pour le TSP
1. Heuristiques de Construction
On construit une solution faisable en ajoutant un noeud à la fois au
tour partiel jusqu’à obtenir un tour complet faisable.
Traveling Salesman Problem
Nearest Neighbor
Step 1. Partir d’un nœud quelconque
Step 2. Trouver le nœud le plus proche du dernier nœud ajouté
au chemin.
Step 3. Répéter la procédure jusqu’à ce que le chemin
contienne tous les nœuds et revenir au point de départ pour
construire le tour.
34
Traveling Salesman Problem
2 3
1 4
5
3
2
1
2
3
Start with node 2.
Nodes added Tour
2 2
5 2-5
1 2-5-1
4 2-5-1-4
3 2-5-1-4-3
2-5-1-4-3-2
2 3
1 4
5
3 5
2
3
2
1
3 2
4
4
Traveling Salesman Problem
3
2 3
1 4
5
3 5
2 2
3
2 3
1 4
5
3 5
2 2
Remove 1-2 and 3-4
Add 1-3 and 2-4
cost=18
3
2 3
1 4
5
3 5
43
35
Traveling Salesman Problem
3
2 3
1 4
5
3 5
2 2
3
2 3
1 4
5
3 5
2
Remove 1-2 and 4-5
Add 1-4 and 2-5
cost=11
3
2 3
1 4
5
3
21
2
Stockage de produits dangereux
72
36

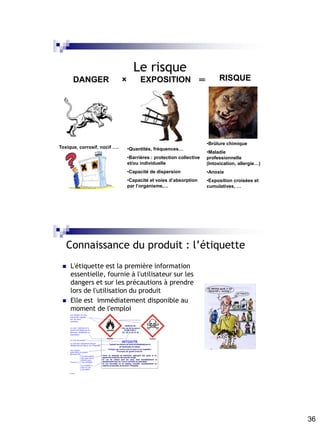

Le risque
DANGER × EXPOSITION ═ RISQUE
Toxique, corrosif, nocif …. •Quantités, fréquences…
•Barrières : protection collective
et/ou individuelle
•Capacité de dispersion
•Capacité et voies d’absorption
par l’organisme,…
•Brûlure chimique
•Maladie
professionnelle
(Intoxication, allergie…)
•Anoxie
•Exposition croisées et
cumulatives, …
 L'étiquette est la première information
essentielle, fournie à l'utilisateur sur les
dangers et sur les précautions à prendre
lors de l'utilisation du produit
 Elle est immédiatement disponible au
moment de l'emploi
Connaissance du produit : l’étiquette
37

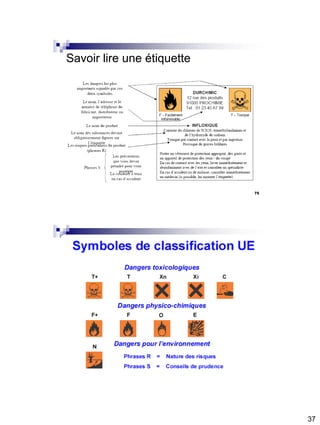

Savoir lire une étiquette
75
38

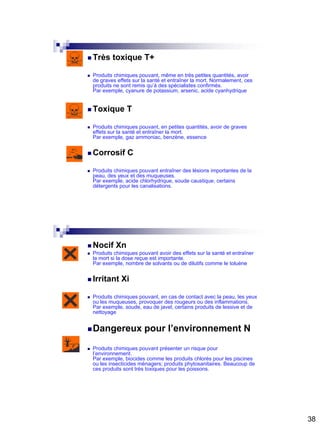

 Très toxique T+
 Produits chimiques pouvant, même en très petites quantités, avoir
de graves effets sur la santé et entraîner la mort. Normalement, ces
produits ne sont remis qu’à des spécialistes confirmés.
Par exemple, cyanure de potassium, arsenic, acide cyanhydrique
 Toxique T
 Produits chimiques pouvant, en petites quantités, avoir de graves
effets sur la santé et entraîner la mort.
Par exemple, gaz ammoniac, benzène, essence
 Corrosif C
 Produits chimiques pouvant entraîner des lésions importantes de la
peau, des yeux et des muqueuses.
Par exemple, acide chlorhydrique, soude caustique, certains
détergents pour les canalisations.
 Nocif Xn
 Produits chimiques pouvant avoir des effets sur la santé et entraîner
la mort si la dose reçue est importante.
Par exemple, nombre de solvants ou de dilutifs comme le toluène
 Irritant Xi
 Produits chimiques pouvant, en cas de contact avec la peau, les yeux
ou les muqueuses, provoquer des rougeurs ou des inflammations.
Par exemple, soude, eau de javel, certains produits de lessive et de
nettoyage
Dangereux pour l’environnement N
 Produits chimiques pouvant présenter un risque pour
l’environnement.
Par exemple, biocides comme les produits chlorés pour les piscines
ou les insecticides ménagers; produits phytosanitaires. Beaucoup de
ces produits sont très toxiques pour les poissons.
39
Extrêmement inflammable F
 Produits chimiques dont les gaz et les vapeurs forment un mélange
explosible au contact de l‘air environnant et produits chimiques
pouvant s‘enflammer très facilement en présence d‘une source
d‘inflammation. Point d‘inflammation inférieur à 0° C; point
d‘ébullition inférieur à 35° C.
Par exemple, hydrogène, acétylène, essence, allume-feu liquide
 Facilement inflammable F
 Produits chimiques dont les gaz et les vapeurs forment un mélange
explosible au contact de l‘air environnant et produits chimiques
pouvant s‘enflammer facilement en présence d‘une source
d‘inflammation. Point d‘inflammation inférieur à 21° C.
Par exemple, acétone, gaz ammoniac
 Comburant O
 Produits chimiques non inflammables pouvant, au contact de
substances combustibles, enflammer celles-ci ou entretenir un
incendie sans amenée d‘air (ou d’oxygène).
Par exemple, nitrate de potassium, peroxyde d’hydrogène (eau
oxygénée)
 Explosif E
 Produits chimiques pouvant exploser sous l‘effet de la chaleur, d‘un
frottement, d‘un choc ou du feu.
Par exemple, azoture de plomb, acide picrique
40

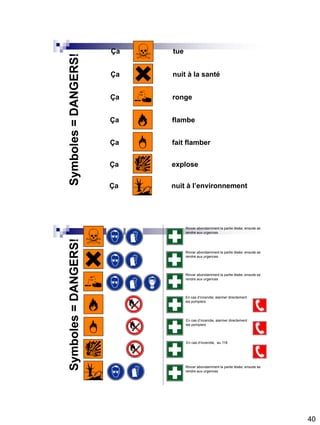

Ça tue
Ça nuit à la santé
Ça ronge
Ça flambe
Ça fait flamber
Ça explose
Ça nuit à l’environnement
Symboles=DANGERS!Symboles=DANGERS!
Rincer abondamment la partie lésée; ensuite se
rendre aux urgences
Rincer abondamment la partie lésée; ensuite se
rendre aux urgences
Rincer abondamment la partie lésée; ensuite se
rendre aux urgences
Rincer abondamment la partie lésée; ensuite se
rendre aux urgences
En cas d’incendie, alarmer directement
les pompiers
En cas d’incendie, alarmer directement
les pompiers
En cas d’incendie, au 118
41

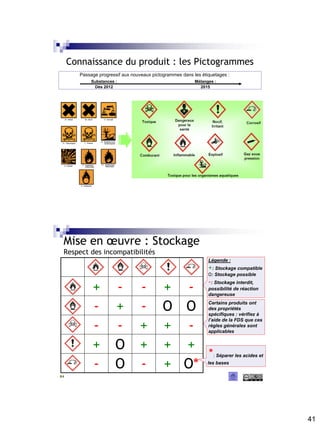

Connaissance du produit : les Pictogrammes
Substances :
Dès 2012
Mélanges :
2015
Passage progressif aux nouveaux pictogrammes dans les étiquetages :
Mise en œuvre : Stockage
Respect des incompatibilités
84
+ - - + -
- + - O O
- - + + -
+ O + + +
- O - + O*
*: Séparer les acides et
les bases
Certains produits ont
des propriétés
spécifiques : vérifiez à
l’aide de la FDS que ces
règles générales sont
applicables
Légende :
+: Stockage compatible
O: Stockage possible
-: Stockage interdit,
possibilité de réaction
dangereuse
42
+ = Incendie
+ =
Dégagement de vapeurs
toxiques
+ =
Dégagement de vapeurs
toxiques
+ EAU =
Dégagement de chaleur,
explosion, dégagement de
vapeurs toxiques
Mise en œuvre :
Mélanges accidentels
 Chlore,Javel + acide  Dégagement de chlore
 Acide + Eau et base + acide  Réaction violente, Projections
 Acide +Toxique  Dégagement de vapeurs toxiques
Voir aussi : lien INRS « réactions dangereuses »
85
Entreposage Frigorifique
86
43
87
Type de produits
 Produits surgelés
 Refroidissement précoce et
brutal (-35 à -196°)
 Conservé à -18°C
 Aucune transformation
 Avantage : exemple de la
conservation du choux fleur
 Air libre : - 60% de ses
proporiétés
 Surgelés : -10%
• Produits congelés
• Refroidissement lent et à
basse température (24h)
• Conservé à -12°C
“PRODUITS GRANDS FROIDS”
88
Type de produits
 Produits très périssables
 A conserver entre 0° et 4°
 Pas d’évolution physiologique
 Durée de vie de une à quatre
semaines
“PRODUITS REFRIGERES”
• Produits périssables
• A conserver jusqu’à 8°
• Produits végétaux frais
– Évolution physiologique
– De 0° à 14°C
– Maturation incomplète,
brunissement
44
89
Type de produits
 Vaccins
 Conservation entre 2° et 8°

 Greffons d’organe
 Produits sanguins
“PRODUITS PHARMACEUTIQUES”
90
Etat du marché
 Début: 1945 - 1975
 1 700 000 m3 d’entreposage
 Disparité régionale
 Grand Casablanca
 Meknes-Tafilalt
 Souss-Massa-Draa
 Application au froid n’est pas
toujours précoce
 prime à l’investissement sur
5 ans
- Maroc : < 60 litres par habitant
- Argentine : 120 litres par habitant
- Espagne : 250 litres par habitant
- France : > 500 litres par habitant
- Nouvelle-Zélande : 2000 litres par habitant
45
91
92

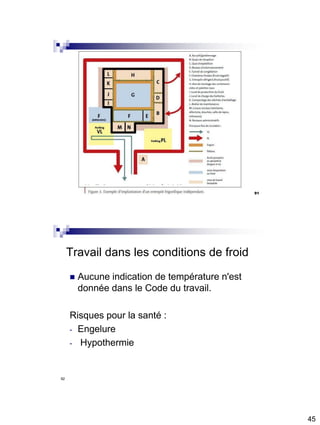

Travail dans les conditions de froid
 Aucune indication de température n'est
donnée dans le Code du travail.
Risques pour la santé :
- Engelure
- Hypothermie
46
93
Conditions essentielles au bon déroulement du
travail dans un entrepôt
 Pour les salariés
-Prévoir un régime de pause adapté
-Formation des salariés : risques + premier secours
-Eviter les travailleurs isolés
AGROALIMENTAIRE : dans cet
atelier de préparation
de salade en sachets, la température
ne dépasse
pas 2 ° à 4 °C. Le personnel porte
des anoraks sous
les blouses toute l’année.
Protection individuelle :
- vêtements chauds en quantité suffisante
(préférer plusieurs couches à une seule),
bonnet
-EPI : gants isolants, chaussures ou bottes
-Hygiène alimentaire adaptée
-Ne pas boire de boissons alcoolisées
94
 Pour les locaux :
- Mettre à disposition un local chauffé
- Apposer une signalisation spécifique
- Mettre en place des aides à la manutention manuelle
permettant de réduire la charge physique de travail
- Isoler les surfaces métalliques
- Choisir pour les sols des matériaux adaptés au froid
RUNGIS AUJOURD’HUI : des améliorations notables
rendent le travail au froid moins pénible : par
exemple, un système de réfrigération stratifiée
permet d’orienter la ventilation de l’air réfrigéré.
47
95
Coût entreposage frigorifique
48

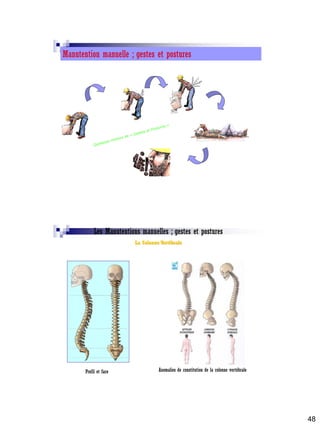

Manutention manuelle ; gestes et postures
Profil et face Anomalies de constitution de la colonne vertébrale
Les Manutentions manuelles ; gestes et postures
La Colonne Vertébrale
49
L’anneau fibreux est le disque inter vertébral ; il est très riche en eau. Il amortie les efforts imprimés à la
colonne vertébrale. Il a des rapports directs avec la moelle épinière et les racines nerveuses aux différents
étages, par le biais du ligament postérieur.
Moelle épinière Ligament postérieurRacines nerveuses
Moelle
épinière
Corps vertébral Anneau
fibreux
Noyau
gélatineux
Nerf
sensitif
Ligament vertébral
commun postérieur
Nerf
sciatique
Queue
de cheval
Les contraintes appliquées à la
colonne vertébrale, se répercutent
sur le disque intervertébral, qui
absorbe ces pressions. En temps
normal, rien n’est ressenti ; lorsqu’il
y a atteinte du disque (quel que soit
le mécanisme), des signes cliniques
et/ou fonctionnels apparaissent.
C’est ainsi que l’on peut rencontrer :
* Lombalgies
* Sciatique
* Hernie discale
50

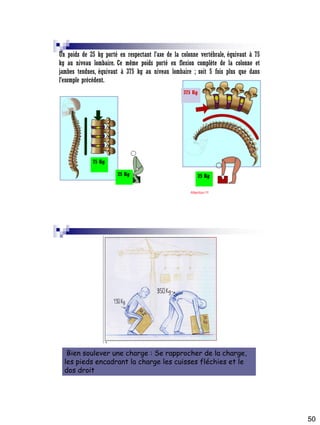

375 Kg
25 Kg
75 Kg
Un poids de 25 kg porté en respectant l’axe de la colonne vertébrale, équivaut à 75
kg au niveau lombaire. Ce même poids porté en flexion complète de la colonne et
jambes tendues, équivaut à 375 kg au niveau lombaire ; soit 5 fois plus que dans
l’exemple précédent.
25 Kg
Attention !!!
Bien soulever une charge : Se rapprocher de la charge,
les pieds encadrant la charge les cuisses fléchies et le
dos droit
51

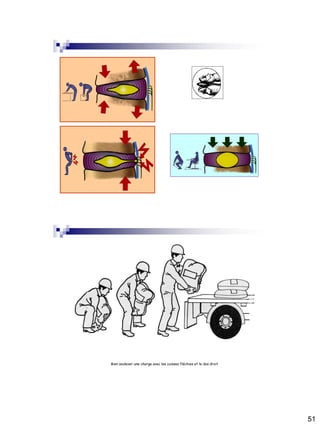

Bien soulever une charge avec les cuisses fléchies et le dos droit
52

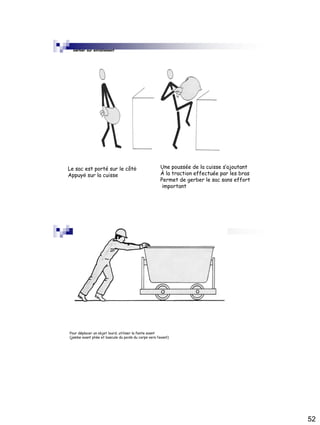

Gerber sur entablement
Le sac est porté sur le côté
Appuyé sur la cuisse
Une poussée de la cuisse s’ajoutant
À la traction effectuée par les bras
Permet de gerber le sac sans effort
important
Pour déplacer un objet lourd, utiliser la fente avant
(jambe avant pliée et bascule du poids du corps vers l’avant)
53

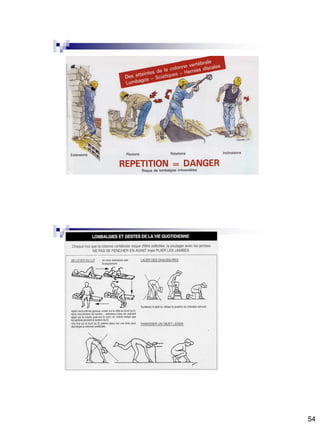

Pas de mouvement de translation avec rotation du haut du corps
54
55

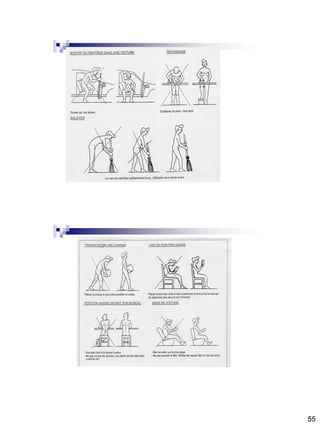

Informations
56

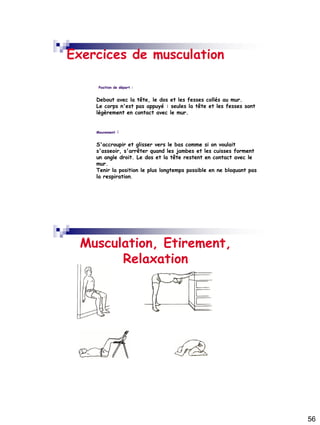

Exercices de musculation
Position de départ :
Debout avec la tête, le dos et les fesses collés au mur.
Le corps n'est pas appuyé : seules la tête et les fesses sont
légèrement en contact avec le mur.
Mouvement :
S'accroupir et glisser vers le bas comme si on voulait
s'asseoir, s'arrêter quand les jambes et les cuisses forment
un angle droit. Le dos et la tête restent en contact avec le
mur.
Tenir la position le plus longtemps possible en ne bloquant pas
la respiration.
Musculation, Etirement,
Relaxation

Contenu connexe

Tendances

Achats Internationaux
Achats InternationauxAchats Internationaux
Achats Internationaux
Ali Lotfi

Le processus d'achat et approvisionnement
Le processus d'achat et approvisionnement Le processus d'achat et approvisionnement
Le processus d'achat et approvisionnement
Aboubakr Moubarak

246608868-Expose-entreposage-ppt.ppt
246608868-Expose-entreposage-ppt.ppt246608868-Expose-entreposage-ppt.ppt
246608868-Expose-entreposage-ppt.ppt
ElBakkali4

La Logistique 1
La Logistique 1La Logistique 1
La Logistique 1
ENSAM Casablanca

Log 2 2-slidshare
Log 2 2-slidshareLog 2 2-slidshare
Log 2 2-slidshare
ENSAM Casablanca

La fonction Approvisionnement
La fonction ApprovisionnementLa fonction Approvisionnement
La fonction Approvisionnement
Mohamed Saber ELGHOUAL

Gestion de la chaîne logistique -OpenERP
Gestion de la chaîne logistique -OpenERPGestion de la chaîne logistique -OpenERP
Gestion de la chaîne logistique -OpenERPSanae BEKKAR

Les matériels de stockage
Les matériels de stockageLes matériels de stockage
Les matériels de stockage
mavrick-goose

21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-marocantilaman

Le diagnostic logistique final
Le diagnostic logistique finalLe diagnostic logistique final
Le diagnostic logistique final
Ilham Yachaoui

Supply chain management
Supply chain managementSupply chain management
Supply chain management
mariem boussaffa

Rapport de stage .pdf
Rapport de stage .pdfRapport de stage .pdf
Rapport de stage .pdf
chakrounoussama2

Transport routier au Maroc
Transport routier au MarocTransport routier au Maroc
Transport routier au MarocBadr Banar

Rapport de-stage-sur-transport-international-transit-et-logistique-groupe-timar
Rapport de-stage-sur-transport-international-transit-et-logistique-groupe-timarRapport de-stage-sur-transport-international-transit-et-logistique-groupe-timar
Rapport de-stage-sur-transport-international-transit-et-logistique-groupe-timar
toufik Lfechkel

PFE en gestion du stock
PFE en gestion du stockPFE en gestion du stock
PFE en gestion du stock
Aboubakr Moubarak

1. transport logistique
1. transport   logistique1. transport   logistique
1. transport logistique
Ourahou Omar

Logistique Inverse (Retour) | BRENCO E&C
Logistique Inverse (Retour) | BRENCO E&CLogistique Inverse (Retour) | BRENCO E&C
Logistique Inverse (Retour) | BRENCO E&C
#Tek2hub Incubator By Brenco

1 gestion des approvisionnements et des stocks niss-gue
1 gestion des approvisionnements et des stocks niss-gue1 gestion des approvisionnements et des stocks niss-gue
1 gestion des approvisionnements et des stocks niss-gue
Nissrine GUELFOUT

Gestion stocks
Gestion stocksGestion stocks
Gestion stocks
amal chafik


Tendances (20)

Achats Internationaux
Achats InternationauxAchats Internationaux
Achats Internationaux

Le processus d'achat et approvisionnement
Le processus d'achat et approvisionnement Le processus d'achat et approvisionnement
Le processus d'achat et approvisionnement

246608868-Expose-entreposage-ppt.ppt
246608868-Expose-entreposage-ppt.ppt246608868-Expose-entreposage-ppt.ppt
246608868-Expose-entreposage-ppt.ppt

La Logistique 1
La Logistique 1La Logistique 1
La Logistique 1

Log 2 2-slidshare
Log 2 2-slidshareLog 2 2-slidshare
Log 2 2-slidshare

La fonction Approvisionnement
La fonction ApprovisionnementLa fonction Approvisionnement
La fonction Approvisionnement

Gestion de la chaîne logistique -OpenERP
Gestion de la chaîne logistique -OpenERPGestion de la chaîne logistique -OpenERP
Gestion de la chaîne logistique -OpenERP

la gestion de stocks
la gestion de stocks la gestion de stocks
la gestion de stocks

Les matériels de stockage
Les matériels de stockageLes matériels de stockage
Les matériels de stockage

21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc
21252637 optimisation-du-systeme-d’approvisionnement-de-la-fromagerie-bel-maroc

Le diagnostic logistique final
Le diagnostic logistique finalLe diagnostic logistique final
Le diagnostic logistique final

Supply chain management
Supply chain managementSupply chain management
Supply chain management

Rapport de stage .pdf
Rapport de stage .pdfRapport de stage .pdf
Rapport de stage .pdf

Transport routier au Maroc
Transport routier au MarocTransport routier au Maroc
Transport routier au Maroc

Rapport de-stage-sur-transport-international-transit-et-logistique-groupe-timar
Rapport de-stage-sur-transport-international-transit-et-logistique-groupe-timarRapport de-stage-sur-transport-international-transit-et-logistique-groupe-timar
Rapport de-stage-sur-transport-international-transit-et-logistique-groupe-timar

PFE en gestion du stock
PFE en gestion du stockPFE en gestion du stock
PFE en gestion du stock

1. transport logistique
1. transport   logistique1. transport   logistique
1. transport logistique

Logistique Inverse (Retour) | BRENCO E&C
Logistique Inverse (Retour) | BRENCO E&CLogistique Inverse (Retour) | BRENCO E&C
Logistique Inverse (Retour) | BRENCO E&C

1 gestion des approvisionnements et des stocks niss-gue
1 gestion des approvisionnements et des stocks niss-gue1 gestion des approvisionnements et des stocks niss-gue
1 gestion des approvisionnements et des stocks niss-gue

Gestion stocks
Gestion stocksGestion stocks
Gestion stocks


Similaire à Dimensionnement de plateforme de stockage

Log 2 1-slidshare
Log 2 1-slidshareLog 2 1-slidshare
Log 2 1-slidshare
ENSAM Casablanca

Elementsdecoursgestiondesentreptsdchargementimplantationetexpdition
ElementsdecoursgestiondesentreptsdchargementimplantationetexpditionElementsdecoursgestiondesentreptsdchargementimplantationetexpdition
Elementsdecoursgestiondesentreptsdchargementimplantationetexpditionadeloo21

Concept Logistique ENSIT 20008 (1).pptx
Concept Logistique ENSIT 20008 (1).pptxConcept Logistique ENSIT 20008 (1).pptx
Concept Logistique ENSIT 20008 (1).pptx
Jabir Arif

FICHE SAVOIRS zones.docx
FICHE SAVOIRS zones.docxFICHE SAVOIRS zones.docx
FICHE SAVOIRS zones.docx
martin SEGAL

WMS.pdf
WMS.pdfWMS.pdf
WMS.pdf
ikramnechba2

Maîtrise des flux de production
Maîtrise des flux de productionMaîtrise des flux de production
Maîtrise des flux de production
Elyes ELEBRI

SEANCE-1-Vocabulaire-et-Notions-de-Base.pdf
SEANCE-1-Vocabulaire-et-Notions-de-Base.pdfSEANCE-1-Vocabulaire-et-Notions-de-Base.pdf
SEANCE-1-Vocabulaire-et-Notions-de-Base.pdf
martin SEGAL

Planificationdesreceptions
PlanificationdesreceptionsPlanificationdesreceptions
Planificationdesreceptionsadeloo21

Nour haltout-3.pdfshshehshshhshshshshshshshsh
Nour haltout-3.pdfshshehshshhshshshshshshshshNour haltout-3.pdfshshehshshhshshshshshshshsh
Nour haltout-3.pdfshshehshshhshshshshshshshsh
Nourlatour

Flux tiré-et-kanban (3)
Flux tiré-et-kanban (3)Flux tiré-et-kanban (3)
Flux tiré-et-kanban (3)
chermiti_imen

Analyse fonctionnelle des équipements aéroportuaires
Analyse fonctionnelle des équipements aéroportuairesAnalyse fonctionnelle des équipements aéroportuaires
Analyse fonctionnelle des équipements aéroportuaires
adarbal588

la logistique - Le transport
la logistique - Le transport la logistique - Le transport
la logistique - Le transport
ENSAM Casablanca

planification des receptions et des livraisons.ppt
planification des receptions et des livraisons.pptplanification des receptions et des livraisons.ppt
planification des receptions et des livraisons.ppt
Khalid Obaid

Optimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdf
Optimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdfOptimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdf
Optimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdf
MUTOMBO3

Préparation des commandes .pptx
Préparation des commandes .pptxPréparation des commandes .pptx
Préparation des commandes .pptx
MehdiMaddouri

Presentation pfe
Presentation pfePresentation pfe
Presentation pfe
tarik jabrane

Glossaire dv
Glossaire dvGlossaire dv
Glossaire dv
Sara Amari

Améliorez la performance opérationnelle de votre Supply chain
Améliorez la performance opérationnelle de votre Supply chainAméliorez la performance opérationnelle de votre Supply chain
Améliorez la performance opérationnelle de votre Supply chainAquastar Consulting


Similaire à Dimensionnement de plateforme de stockage (20)

Log 2 1-slidshare
Log 2 1-slidshareLog 2 1-slidshare
Log 2 1-slidshare

Elementsdecoursgestiondesentreptsdchargementimplantationetexpdition
ElementsdecoursgestiondesentreptsdchargementimplantationetexpditionElementsdecoursgestiondesentreptsdchargementimplantationetexpdition
Elementsdecoursgestiondesentreptsdchargementimplantationetexpdition

Concept Logistique ENSIT 20008 (1).pptx
Concept Logistique ENSIT 20008 (1).pptxConcept Logistique ENSIT 20008 (1).pptx
Concept Logistique ENSIT 20008 (1).pptx

FICHE SAVOIRS zones.docx
FICHE SAVOIRS zones.docxFICHE SAVOIRS zones.docx
FICHE SAVOIRS zones.docx

WMS.pdf
WMS.pdfWMS.pdf
WMS.pdf

Maîtrise des flux de production
Maîtrise des flux de productionMaîtrise des flux de production
Maîtrise des flux de production

SEANCE-1-Vocabulaire-et-Notions-de-Base.pdf
SEANCE-1-Vocabulaire-et-Notions-de-Base.pdfSEANCE-1-Vocabulaire-et-Notions-de-Base.pdf
SEANCE-1-Vocabulaire-et-Notions-de-Base.pdf

Planificationdesreceptions
PlanificationdesreceptionsPlanificationdesreceptions
Planificationdesreceptions

Nour haltout-3.pdfshshehshshhshshshshshshshsh
Nour haltout-3.pdfshshehshshhshshshshshshshshNour haltout-3.pdfshshehshshhshshshshshshshsh
Nour haltout-3.pdfshshehshshhshshshshshshshsh

Flux tiré-et-kanban (3)
Flux tiré-et-kanban (3)Flux tiré-et-kanban (3)
Flux tiré-et-kanban (3)

Analyse fonctionnelle des équipements aéroportuaires
Analyse fonctionnelle des équipements aéroportuairesAnalyse fonctionnelle des équipements aéroportuaires
Analyse fonctionnelle des équipements aéroportuaires

Wms
WmsWms
Wms

E224865
E224865E224865
E224865

la logistique - Le transport
la logistique - Le transport la logistique - Le transport
la logistique - Le transport

planification des receptions et des livraisons.ppt
planification des receptions et des livraisons.pptplanification des receptions et des livraisons.ppt
planification des receptions et des livraisons.ppt

Optimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdf
Optimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdfOptimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdf
Optimisation of Truck and Shovel for haulage system in the Cao Son Mine-2 fr.pdf

Préparation des commandes .pptx
Préparation des commandes .pptxPréparation des commandes .pptx
Préparation des commandes .pptx

Presentation pfe
Presentation pfePresentation pfe
Presentation pfe

Glossaire dv
Glossaire dvGlossaire dv
Glossaire dv

Améliorez la performance opérationnelle de votre Supply chain
Améliorez la performance opérationnelle de votre Supply chainAméliorez la performance opérationnelle de votre Supply chain
Améliorez la performance opérationnelle de votre Supply chain


Dernier

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
Institut de l'Elevage - Idele

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
Institut de l'Elevage - Idele

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
Institut de l'Elevage - Idele

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
Institut de l'Elevage - Idele

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival
idelewebmestre

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf
ffffourissou

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
Institut de l'Elevage - Idele

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Daniel Bedard

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Daniel Bedard


Dernier (11)

05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait
05_UMT STAR_Vers une indexation de la longévité fonctionnelle en ovin lait

02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...
02_UMT STAR_un nouveau biomarqueur de résilience basé sur les métabolites du ...

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...
04_UMT STAR_Étude de nouveaux caractères en lien avec la santé et le bien-êtr...

01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...
01_UMT STAR_étude de la résilience et des compromis entre résilience et effic...

PROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estivalPROVINLAIT - Bâtiment et bien-être estival
PROVINLAIT - Bâtiment et bien-être estival

QCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdfQCM de révision pour la haute qualité.pdf
QCM de révision pour la haute qualité.pdf

03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...
03_UMT STAR_compromis entre résistance au parasitisme et efficience alimentai...

Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)Alternative - Complément au Tramway  et 3 ème lien de la ville de Quebec (PDF)
Alternative - Complément au Tramway et 3 ème lien de la ville de Quebec (PDF)

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec


Dimensionnement de plateforme de stockage

  • 2. 2 3  Une société dispose de 3 zones de stockage :  la zone de masse : 400 palettes gerbées sur 2 hauteurs,  la zone de « picking » :  3 palettes par alvéole  3 niveaux de stockage  6 travées  4 palettiers  la zone de stockage statique constituée de : 5 rangées de palettiers doubles  4 niveaux de stockage  9 travées par rangée  3 palettes par lisse.  Lorsque la capacité totale de stockage dans l’entrepôt est insuffisante, on soustraite le stockage de palettes complètes à hauteur de 600 palettes par semaine.  20 palettes sont actuellement stockées chez le sous-traitant. Exercice 4
  • 5. 5 Le nombre de quais  Le nombre de quais se calcule à partir du nombre de véhicules attendus dans la journée.  Un ratio de un quai pour six véhicules / jour est classique.  Cette valeur est à préciser en fonction des données propres au projet :  productivité des caristes,  planification rigoureuse des arrivées,  etc. 9 Le nombre de quais Le nombre de quais de chargement /déchargement dépend :  du volume de produits transitant par l’entrepôt,  de la capacité de chargement/déchargement,  et du volume/nombre d’unité de chargement dans les camions. DH N CS  N = nombre de quais D = volume moyen à charger/décharger par jour H = temps requis pour charger/décharger un camion S = temps disponible de chargement/déchargement par jour C = capacité d’un camion 10
  • 6. 6 Applications  Un entrepôt reçoit et expédie environ 500 palettes par jour.  Il gère les flux d’entrée/sortie d’environ :  17 camions gros porteurs en livraison ce qui représente la livraison de 200 palettes par jour  12 camions en expédition, soit 300 palettes par jour  L’accueil d’un camion et sa prise en compte prend environ 3mn15s  Le chargement d’une palette prend 1mn50s et le déchargement 2mn5s  La libération du quai prend 1mn50s  Le temps d’ouverture de l’entrepôt est de 8h par jour. Les réceptions se font généralement la matinée alors que les expéditions se font à partir de début de l’après midi  Calculer le nombre de quais à prévoir dans le cas ou les quais sont banalisés et dans le cas ou les quais sont dédiés. Exercice 12
  • 8. 8 15 Type de Quai : Plain Pied 16
  • 9. 9 Type de Quai : Surélevé 17 Type de Quai : Décaissé 18
  • 10. 10 19 20  Lors de la conception d'un nouveau quai, il est important de tenir compte des dimensions des camions ainsi que de la distance nécessaire entre les quais. Quais de chargement
  • 11. 11 21 22  La distance entre les camions à quai doit être au moins assez grande pour permettre  L'ouverture et la fermeture des portes du camion  une certaine facilité de manoeuvre pour les chauffeurs.  Lorsqu’il est impossible de placer les camions perpendiculairement au bâtiment, la disposition en dents de scie des niveleurs de quai est une solution à envisager. Quais de chargement
  • 12. 12 23 24  Il est souhaitable que la disposition des quais soit telle qu’elle permette un accostage et un départ vers la gauche.  Cela facilitera la manœuvre des chauffeurs.  Si plusieurs camions ou remorques doivent pouvoir être à quai simultanément, l’entre axe minimal à respecter pour deux positions consécutives est de l’ordre de 3,50 mètres,  quelques décimètres supplémentaires seront les bienvenus. Quais de chargement
  • 13. 13 25  L’entre axe conseillé par l’INRS est de 4,50 mètres.  Cela permet a des manoeuvres plus faciles et plus rapides, et cela évitera quelques risques d’accrochage.  Il sera judicieux de prévoir des dispositifs centreurs (dits quelquefois « chasse-roues ») si l’entre axe des quais est réduit. Quais de chargement 26 Quais de chargement
  • 14. 14 27 Quais de chargement 28  La partie extérieure comporte les voies d’accès, arrivée et départ, les zones de manoeuvre et les zones de mise à quai proprement dites.  L’importance de ces surfaces conditionne souvent l’implantation générale du bâtiment dans la parcelle de terrain, compte tenu de la position des voies publiques d’accès et de circulation. Quais de chargement
  • 15. 15 29  La conception des quais d’arrivée devra intégrer, dès le début de l’étude, le trafic des expéditions.  Les valeurs suivantes sont généralement retenues :  largeur d’une voie de circulation autorisant le croisement des véhicules : 6 à 7 mètres  rayon d’une courbe de circulation : 22 mètres à l’axe  espace libre devant le quai pour les manoeuvres : 30 à 35 mètres.  Pour un camion de 18 m, cela fait donc idéalement une zone de manœuvre de 38 m. Quais de chargement 30  La zone de parking et de manœuvre devant les quais devrait avoir théoriquement 2 fois la longueur du plus grand des camions + 2 mètres. Quais de chargement
  • 17. 17 Quelques méthodes usuelles de planification des aménagements fonctionnels  Méthode quantitative : Intensité de la circulation : Minimisation du coût des déplacements  Méthode qualitative : SLP : Systematic Layout Planning, méthode basée sur des critères de proximité. 33 Méthode de l’intensité de la circulation  Objectif : concevoir / évaluer les aménagements fonctionnels afin de réduire les coûts reliés aux déplacements des matières et / ou des personnes n = nombre de zones, secteurs ou départements I, j = zone, secteurs ou départements Xij = nombre de déplacements de i à j Cij = Coût d’un déplacements de i à j 1 1 _ n n ij ij i j Coûts Total C X     34
  • 18. 18 Exemple :  On doit planifier l’aménagement d’un entrepôt qui comportera six secteurs : Entreposage en réserve; Préparation des commandes à la caisse; Préparation des commandes à l'unité; Réception; Expédition; Contrôle de la qualité. 35 Première étape :  Collecte des données sur le nombre de déplacements entre les différents secteurs  Obtenir des données historiques ou prévision de la demande et des graphiques de cheminement. 2 3 4 5 6 Entreposage en réserve (1) 1000 100 2500 1000 100 Prép. Commandes à la caisse (2) 3000 150 1800 0 Prép. Commades à l'unités (3) 20 3500 0 Réception (4) 50 250 Expédition (5) 0 Contrôle de la qualité (6) 36
  • 19. 19 Deuxième étape :  Établir l’espace requis par chaque secteur. Espace requis (m2) Entreposage en réserve (1) 1000 Prép. Commandes à la caisse (2) 400 Prép. Commades à l'unités (3) 400 Réception (4) 300 Expédition (5) 250 Contrôle de la qualité (6) 50 Total 2400 37 Troisième étape :  Vérification de l’espace disponible (2400m2) 40m 60m 38
  • 20. 20 Quatrième étape :  Développer un plan initial d’aménagement (25m2 par carreau) 40m 60m 39 Cinquième étape : Calcul des distances à parcourir entre les secteurs  En trouvant les coordonnées (x,y) du centre de chaque département et en calculant les distances rectilignes entre les départements  Ou, les distances de déplacements réelles en passant par les allées de circulation | | | |ab a b a bd x x y y    40
  • 21. 21 Distances rectilinéaires 0 1 2 3 4 5 6 7 8 9 10 11 12 012345678 1 2 3 4 5 6 X Y 2 3 4 5 6 Entreposage en réserve (1) 2,5 4,0 1000 100 2500 1000 100 Prép. Commandes à la caisse (2) 6,9 5,6 3000 150 1800 0 Prép. Commades à l'unités (3) 10,2 6,1 20 3500 0 Réception (4) 7,0 1,5 50 250 Expédition (5) 10,6 1,7 0 Contrôle de la qualité (6) 6,0 3,5 41 Calcul des distances à parcourir entre les secteurs X Y 2 3 4 5 6 Entreposage en réserve (1) 2,5 4,0 6,0 9,8 7,0 10,4 4,0 Prép. Commandes à la caisse (2) 6,9 5,6 3,8 4,2 7,6 3,8 Prép. Commades à l'unités (3) 10,2 6,1 7,8 4,8 6,8 Réception (4) 7,0 1,5 3,8 3,0 Expédition (5) 10,6 1,7 6,4 Contrôle de la qualité (6) 6,0 3,5 42
  • 22. 22 Sixième étape :  Calcul de l’intensité de la circulation : Distance x Nombre de déplacements 2 3 4 5 6 Entreposage en réserve (1) 6000 980 17500 10400 400 Prép. Commandes à la caisse (2) 11400 630 13680 0 Prép. Commades à l'unités (3) 156 16800 0 Réception (4) 190 750 Expédition (5) 0 Contrôle de la qualité (6) Total 78886 43 Septième étape :  Évaluer différentes alternatives et choisir celle qui est la plus avantageuse  Définir l’espace entre les allées pour chaque scénario  Est-ce que le « score » est acceptable?  Si oui : accepter l’aménagement  Si non : faire des changements et recalculer le score  Itérer pour trouver une solution acceptable 44
  • 23. 23 Préparation de commande Order picking Stratégie de collecte  La collecte des caisses dans des alvéoles s’effectue à partir d’une liste d’articles qui peut être manuelle ou transmise électroniquement sur un terminal à fréquence radio.  La collecte d’articles nécessite de faire le choix du type d’approche à privilégier, soit :  un système préparateurs-vers-stocks implique le déplacement des ressources qui préparent les commandes vers les alvéoles de collecte;  un système stocks-vers-préparateurs nécessite l’utilisation d’un équipement spécialisé qui conserve les stocks et les amène sur demande vers un lieu de collecte.
  • 24. 24 Système préparateurs-vers-stocks  La collecte horizontale en temps réel avec groupage et zonage consiste pour les préparateurs à se déplacer dans les allées et à amener les articles à un point de groupage général, ou encore les préparateurs se limitent à une zone précise de collecte et prennent les articles pour ensuite les placer sur un convoyeur qui effectuera la manutention jusqu’au point de groupage général.
  • 25. 25 Système stocks-vers-préparateurs  Un système stocks-vers-préparateurs sera dominé par la présence d’un équipement de stockage spécialisé tel un carrousel ou une machine de stockage et de collecte automatisés (AS/RS : Automated Storage and Retrieval System). Système stocks-vers-préparateurs  Afin de minimiser les temps morts du préparateur, le problème du carrousel est essentiellement de déterminer comment il faut placer les articles dans les emplacements et programmer les mouvements du carrousel
  • 26. 26 Route de prélèvement  Stratégie transversale;  Stratégie de retour sur ses pas;  Stratégie du point médian;  Stratégie de l'écart le plus grand. Stratégie de prélèvement transversale 1. L’allée contenant au moins un article à prélever est traversée dans la totalité de sa longueur. Les allées sans articles à prélever sont sautées. 2. Après la cueillette du dernier produit, le préparateur de commande revient au point de départ.  C’est la façon la plus simple de gérer un processus de cueillette des commandes. Également connu sous le nom stratégie en «S».  Stratégie la plus fréquemment utilisée.  Utile si les équipements utilisés ne peuvent pas facilement changer de direction au sein d'une allée et si les allées sont uni-directionelles  Peut générer des déplacements inutiles
  • 28. 28 Stratégie du point médian Synthèse 58
  • 29. 29 The Pick Sequencing Problem Etant donnée un picking list, déterminer la séquence de visite des localisation de picking locations de sorte à minimiser le temps total de voyage (l’effort total de voyage). x x x x x x x x x x Docking station Traveling Salesman Problem 2 3 1 4 5 3 5 2 3 2 1 3 2 4 4 Nombre total des solutions est (n-1)! /2 si la distance est symétrique. Exemple : 50 clients à visiter donne lieu à solutions 49!/2=3.04x1062 solutions
  • 30. 30 Traveling Salesman Problem Mathematical Programming Inputs: n = number of locations cij = cost of traveling from i to j Decision variables:     otherwise0 .tocustomerfromravelsoperator ttheif1 ji xij Traveling Salesman Problem   jix ix jx xc ij n j ij n i ij n i n j ijij ,allfor0,1 allfor1 allfor1s.t. min 1 1 1 1           (1) (2)
  • 31. 31 Traveling Salesman Problem 2 3 1 4 5 3 5 2 3 2 1 3 2 4 4 minimize 2x12+3x13+2x14+3x15+3x23+4x24+...+5x45 s.t. x12+x13+x14+x15 = 1 for node 1 x21+x31+x41+x51 = 1 for node 1 ... ... Traveling Salesman Problem 2 3 1 4 5 Est-ce une solution faisable ? Est une solution complète ?
  • 32. 32 Traveling Salesman Problem    Si Sj ij Sx subseteveryfor1    Si Sj ij SSx subseteveryfor1 2 3 1 4 5 Traveling Salesman Problem   jix ix jx xc ij n j ij n i ij n i n j ijij ,allfor0,1 allfor1 allfor1s.t. min 1 1 1 1           (1) (2)    Si Sj ij Sx subseteveryfor1    Si Sj ij SSx subseteveryfor1
  • 33. 33 Traveling Salesman Problem Heuristique pour le TSP 1. Heuristiques de Construction On construit une solution faisable en ajoutant un noeud à la fois au tour partiel jusqu’à obtenir un tour complet faisable. Traveling Salesman Problem Nearest Neighbor Step 1. Partir d’un nœud quelconque Step 2. Trouver le nœud le plus proche du dernier nœud ajouté au chemin. Step 3. Répéter la procédure jusqu’à ce que le chemin contienne tous les nœuds et revenir au point de départ pour construire le tour.
  • 34. 34 Traveling Salesman Problem 2 3 1 4 5 3 2 1 2 3 Start with node 2. Nodes added Tour 2 2 5 2-5 1 2-5-1 4 2-5-1-4 3 2-5-1-4-3 2-5-1-4-3-2 2 3 1 4 5 3 5 2 3 2 1 3 2 4 4 Traveling Salesman Problem 3 2 3 1 4 5 3 5 2 2 3 2 3 1 4 5 3 5 2 2 Remove 1-2 and 3-4 Add 1-3 and 2-4 cost=18 3 2 3 1 4 5 3 5 43
  • 35. 35 Traveling Salesman Problem 3 2 3 1 4 5 3 5 2 2 3 2 3 1 4 5 3 5 2 Remove 1-2 and 4-5 Add 1-4 and 2-5 cost=11 3 2 3 1 4 5 3 21 2 Stockage de produits dangereux 72
  • 36. 36 Le risque DANGER × EXPOSITION ═ RISQUE Toxique, corrosif, nocif …. •Quantités, fréquences… •Barrières : protection collective et/ou individuelle •Capacité de dispersion •Capacité et voies d’absorption par l’organisme,… •Brûlure chimique •Maladie professionnelle (Intoxication, allergie…) •Anoxie •Exposition croisées et cumulatives, …  L'étiquette est la première information essentielle, fournie à l'utilisateur sur les dangers et sur les précautions à prendre lors de l'utilisation du produit  Elle est immédiatement disponible au moment de l'emploi Connaissance du produit : l’étiquette
  • 37. 37 Savoir lire une étiquette 75
  • 38. 38  Très toxique T+  Produits chimiques pouvant, même en très petites quantités, avoir de graves effets sur la santé et entraîner la mort. Normalement, ces produits ne sont remis qu’à des spécialistes confirmés. Par exemple, cyanure de potassium, arsenic, acide cyanhydrique  Toxique T  Produits chimiques pouvant, en petites quantités, avoir de graves effets sur la santé et entraîner la mort. Par exemple, gaz ammoniac, benzène, essence  Corrosif C  Produits chimiques pouvant entraîner des lésions importantes de la peau, des yeux et des muqueuses. Par exemple, acide chlorhydrique, soude caustique, certains détergents pour les canalisations.  Nocif Xn  Produits chimiques pouvant avoir des effets sur la santé et entraîner la mort si la dose reçue est importante. Par exemple, nombre de solvants ou de dilutifs comme le toluène  Irritant Xi  Produits chimiques pouvant, en cas de contact avec la peau, les yeux ou les muqueuses, provoquer des rougeurs ou des inflammations. Par exemple, soude, eau de javel, certains produits de lessive et de nettoyage Dangereux pour l’environnement N  Produits chimiques pouvant présenter un risque pour l’environnement. Par exemple, biocides comme les produits chlorés pour les piscines ou les insecticides ménagers; produits phytosanitaires. Beaucoup de ces produits sont très toxiques pour les poissons.
  • 39. 39 Extrêmement inflammable F  Produits chimiques dont les gaz et les vapeurs forment un mélange explosible au contact de l‘air environnant et produits chimiques pouvant s‘enflammer très facilement en présence d‘une source d‘inflammation. Point d‘inflammation inférieur à 0° C; point d‘ébullition inférieur à 35° C. Par exemple, hydrogène, acétylène, essence, allume-feu liquide  Facilement inflammable F  Produits chimiques dont les gaz et les vapeurs forment un mélange explosible au contact de l‘air environnant et produits chimiques pouvant s‘enflammer facilement en présence d‘une source d‘inflammation. Point d‘inflammation inférieur à 21° C. Par exemple, acétone, gaz ammoniac  Comburant O  Produits chimiques non inflammables pouvant, au contact de substances combustibles, enflammer celles-ci ou entretenir un incendie sans amenée d‘air (ou d’oxygène). Par exemple, nitrate de potassium, peroxyde d’hydrogène (eau oxygénée)  Explosif E  Produits chimiques pouvant exploser sous l‘effet de la chaleur, d‘un frottement, d‘un choc ou du feu. Par exemple, azoture de plomb, acide picrique
  • 40. 40 Ça tue Ça nuit à la santé Ça ronge Ça flambe Ça fait flamber Ça explose Ça nuit à l’environnement Symboles=DANGERS!Symboles=DANGERS! Rincer abondamment la partie lésée; ensuite se rendre aux urgences Rincer abondamment la partie lésée; ensuite se rendre aux urgences Rincer abondamment la partie lésée; ensuite se rendre aux urgences Rincer abondamment la partie lésée; ensuite se rendre aux urgences En cas d’incendie, alarmer directement les pompiers En cas d’incendie, alarmer directement les pompiers En cas d’incendie, au 118
  • 41. 41 Connaissance du produit : les Pictogrammes Substances : Dès 2012 Mélanges : 2015 Passage progressif aux nouveaux pictogrammes dans les étiquetages : Mise en œuvre : Stockage Respect des incompatibilités 84 + - - + - - + - O O - - + + - + O + + + - O - + O* *: Séparer les acides et les bases Certains produits ont des propriétés spécifiques : vérifiez à l’aide de la FDS que ces règles générales sont applicables Légende : +: Stockage compatible O: Stockage possible -: Stockage interdit, possibilité de réaction dangereuse
  • 42. 42 + = Incendie + = Dégagement de vapeurs toxiques + = Dégagement de vapeurs toxiques + EAU = Dégagement de chaleur, explosion, dégagement de vapeurs toxiques Mise en œuvre : Mélanges accidentels  Chlore,Javel + acide  Dégagement de chlore  Acide + Eau et base + acide  Réaction violente, Projections  Acide +Toxique  Dégagement de vapeurs toxiques Voir aussi : lien INRS « réactions dangereuses » 85 Entreposage Frigorifique 86
  • 43. 43 87 Type de produits  Produits surgelés  Refroidissement précoce et brutal (-35 à -196°)  Conservé à -18°C  Aucune transformation  Avantage : exemple de la conservation du choux fleur  Air libre : - 60% de ses proporiétés  Surgelés : -10% • Produits congelés • Refroidissement lent et à basse température (24h) • Conservé à -12°C “PRODUITS GRANDS FROIDS” 88 Type de produits  Produits très périssables  A conserver entre 0° et 4°  Pas d’évolution physiologique  Durée de vie de une à quatre semaines “PRODUITS REFRIGERES” • Produits périssables • A conserver jusqu’à 8° • Produits végétaux frais – Évolution physiologique – De 0° à 14°C – Maturation incomplète, brunissement
  • 44. 44 89 Type de produits  Vaccins  Conservation entre 2° et 8°   Greffons d’organe  Produits sanguins “PRODUITS PHARMACEUTIQUES” 90 Etat du marché  Début: 1945 - 1975  1 700 000 m3 d’entreposage  Disparité régionale  Grand Casablanca  Meknes-Tafilalt  Souss-Massa-Draa  Application au froid n’est pas toujours précoce  prime à l’investissement sur 5 ans - Maroc : < 60 litres par habitant - Argentine : 120 litres par habitant - Espagne : 250 litres par habitant - France : > 500 litres par habitant - Nouvelle-Zélande : 2000 litres par habitant
  • 45. 45 91 92 Travail dans les conditions de froid  Aucune indication de température n'est donnée dans le Code du travail. Risques pour la santé : - Engelure - Hypothermie
  • 46. 46 93 Conditions essentielles au bon déroulement du travail dans un entrepôt  Pour les salariés -Prévoir un régime de pause adapté -Formation des salariés : risques + premier secours -Eviter les travailleurs isolés AGROALIMENTAIRE : dans cet atelier de préparation de salade en sachets, la température ne dépasse pas 2 ° à 4 °C. Le personnel porte des anoraks sous les blouses toute l’année. Protection individuelle : - vêtements chauds en quantité suffisante (préférer plusieurs couches à une seule), bonnet -EPI : gants isolants, chaussures ou bottes -Hygiène alimentaire adaptée -Ne pas boire de boissons alcoolisées 94  Pour les locaux : - Mettre à disposition un local chauffé - Apposer une signalisation spécifique - Mettre en place des aides à la manutention manuelle permettant de réduire la charge physique de travail - Isoler les surfaces métalliques - Choisir pour les sols des matériaux adaptés au froid RUNGIS AUJOURD’HUI : des améliorations notables rendent le travail au froid moins pénible : par exemple, un système de réfrigération stratifiée permet d’orienter la ventilation de l’air réfrigéré.
  • 48. 48 Manutention manuelle ; gestes et postures Profil et face Anomalies de constitution de la colonne vertébrale Les Manutentions manuelles ; gestes et postures La Colonne Vertébrale
  • 49. 49 L’anneau fibreux est le disque inter vertébral ; il est très riche en eau. Il amortie les efforts imprimés à la colonne vertébrale. Il a des rapports directs avec la moelle épinière et les racines nerveuses aux différents étages, par le biais du ligament postérieur. Moelle épinière Ligament postérieurRacines nerveuses Moelle épinière Corps vertébral Anneau fibreux Noyau gélatineux Nerf sensitif Ligament vertébral commun postérieur Nerf sciatique Queue de cheval Les contraintes appliquées à la colonne vertébrale, se répercutent sur le disque intervertébral, qui absorbe ces pressions. En temps normal, rien n’est ressenti ; lorsqu’il y a atteinte du disque (quel que soit le mécanisme), des signes cliniques et/ou fonctionnels apparaissent. C’est ainsi que l’on peut rencontrer : * Lombalgies * Sciatique * Hernie discale
  • 50. 50 375 Kg 25 Kg 75 Kg Un poids de 25 kg porté en respectant l’axe de la colonne vertébrale, équivaut à 75 kg au niveau lombaire. Ce même poids porté en flexion complète de la colonne et jambes tendues, équivaut à 375 kg au niveau lombaire ; soit 5 fois plus que dans l’exemple précédent. 25 Kg Attention !!! Bien soulever une charge : Se rapprocher de la charge, les pieds encadrant la charge les cuisses fléchies et le dos droit
  • 51. 51 Bien soulever une charge avec les cuisses fléchies et le dos droit
  • 52. 52 Gerber sur entablement Le sac est porté sur le côté Appuyé sur la cuisse Une poussée de la cuisse s’ajoutant À la traction effectuée par les bras Permet de gerber le sac sans effort important Pour déplacer un objet lourd, utiliser la fente avant (jambe avant pliée et bascule du poids du corps vers l’avant)
  • 53. 53 Pas de mouvement de translation avec rotation du haut du corps
  • 54. 54
  • 56. 56 Exercices de musculation Position de départ : Debout avec la tête, le dos et les fesses collés au mur. Le corps n'est pas appuyé : seules la tête et les fesses sont légèrement en contact avec le mur. Mouvement : S'accroupir et glisser vers le bas comme si on voulait s'asseoir, s'arrêter quand les jambes et les cuisses forment un angle droit. Le dos et la tête restent en contact avec le mur. Tenir la position le plus longtemps possible en ne bloquant pas la respiration. Musculation, Etirement, Relaxation
