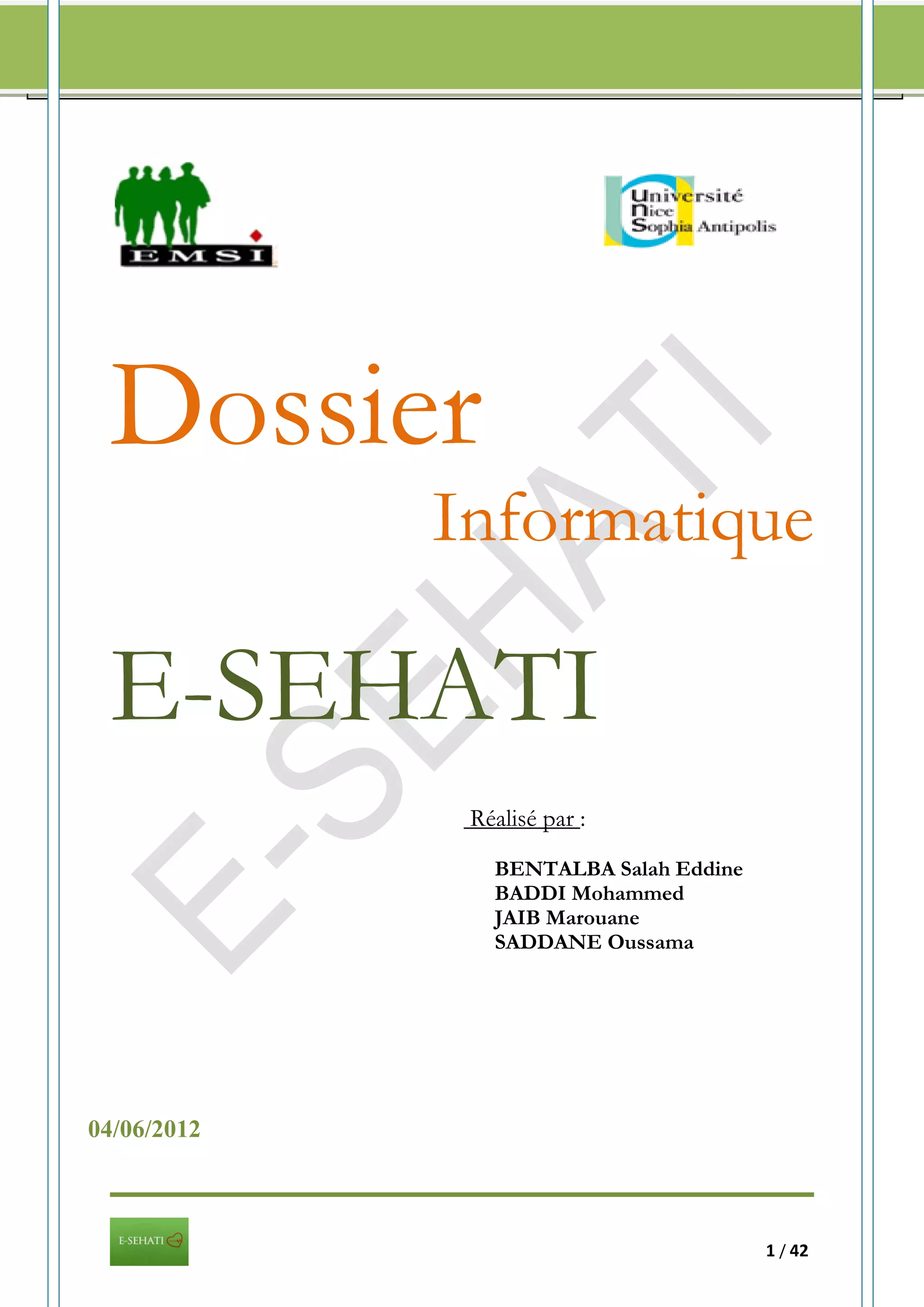

Dossier informatique E-SEHATI

DOSSIER INFORMATIQUE/ E-SEHATI 2012

Dossier
Informatique

E-SEHATI
Réalisé par :

BENTALBA Salah Eddine
BADDI Mohammed
JAIB Marouane
SADDANE Oussama

04/06/2012

1 / 42


SOMMAIRE

INTRODUCTION ................................................................................................... 4

I.PRESENTATION GENERALE : ................................................................................. 5
1. Contexte...................................................................................................................................... 6
2. Objectif ....................................................................................................................................... 6
3. Equipe de projet ........................................................................................................................ 7
II.GESTION DE PROJET ............................................................................................................ 8
1. Méthode agile :........................................................................................................................... 9
2. Diagramme de Gantt ............................................................................................................... 10
3. Communication ....................................................................................................................... 12

III.EXPRESSION DES BESOINS : .............................................................................. 13
1. Description de besoin .............................................................................................................. 14
2. Architecture globale ................................................................................................................ 15
3. E-remboursement .................................................................................................................... 16
a. Use case E-remboursement ................................................................................................... 16
b. Documentation de use case E-Remboursement..................................................................... 17

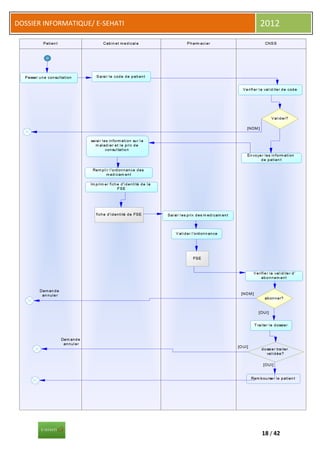

c. Diagramme d’activité d’E-REMBOURSEMENT ................................................................ 17
d. Diagramme de Class .............................................................................................................. 19

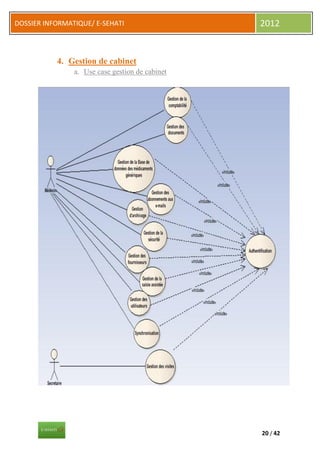

4. Gestion de cabinet ................................................................................................................... 20
a. Use case gestion de cabinet ................................................................................................... 20

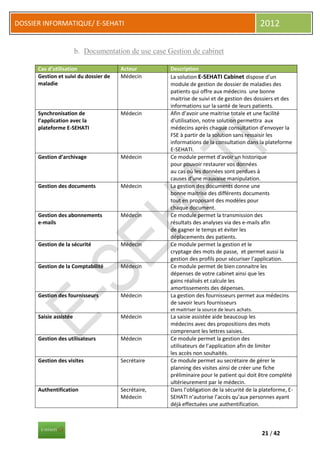

b. Documentation de use case Gestion de cabinet ..................................................................... 21

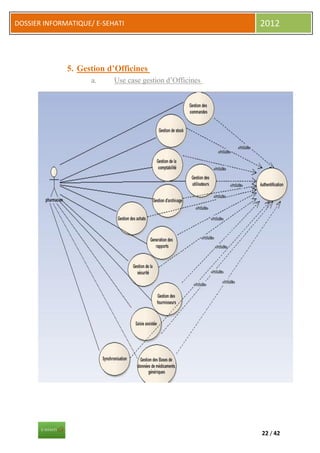

5. Gestion d’Officines .................................................................................................................. 22
a. Use case gestion d’Officines ................................................................................................. 22

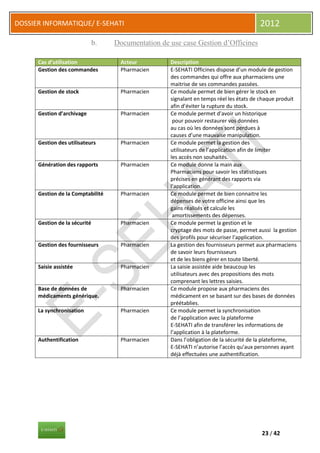

b. Documentation de use case Gestion d’Officines ................................................................... 23
6. Gestion de Clinique ................................................................................................................. 24
a. Use case gestion de Clinique ................................................................................................. 24

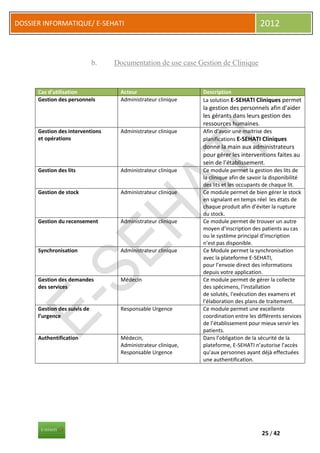

b. Documentation de use case Gestion de Clinique................................................................... 25

2 / 42

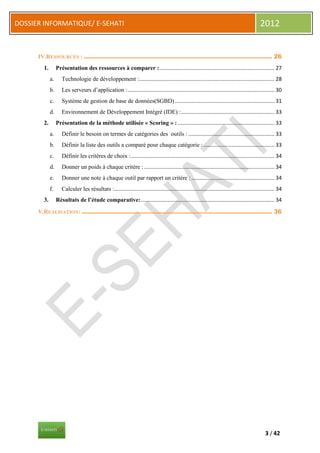

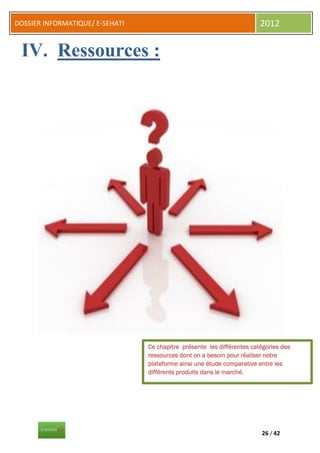

IV.RESSOURCES : .............................................................................................. 26
1. Présentation des ressources à comparer : ............................................................................. 27

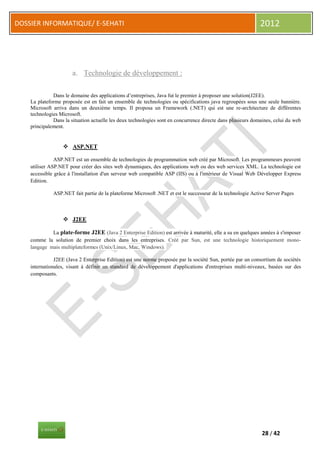

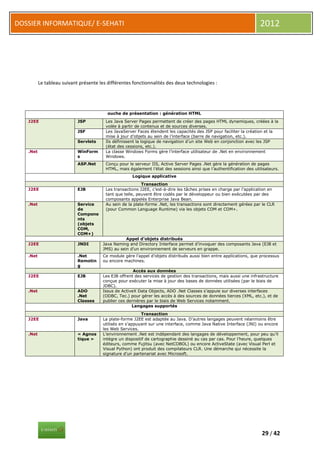

a. Technologie de développement : ........................................................................................... 28

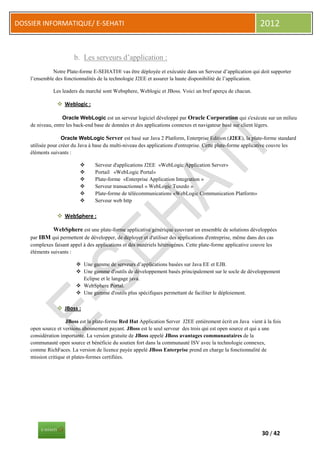

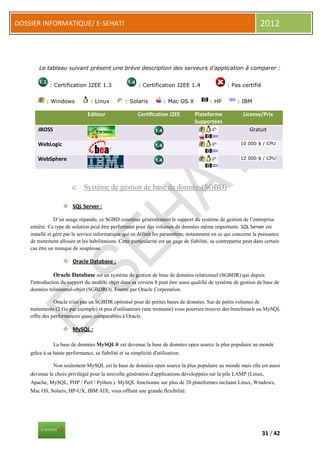

b. Les serveurs d’application : ................................................................................................... 30
c. Système de gestion de base de données(SGBD) ................................................................... 31

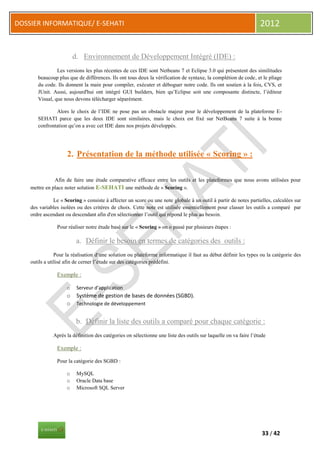

d. Environnement de Développement Intégré (IDE) : ............................................................... 33
2. Présentation de la méthode utilisée « Scoring » : ................................................................. 33
a. Définir le besoin on termes de catégories des outils : .......................................................... 33
b. Définir la liste des outils a comparé pour chaque catégorie : ................................................ 33
c. Définir les critères de choix :................................................................................................. 34
d. Donner un poids à chaque critère : ........................................................................................ 34
e. Donner une note à chaque outil par rapport un critère : ........................................................ 34
f. Calculer les résultats :............................................................................................................ 34
3. Résultats de l’étude comparative: .......................................................................................... 34

V.REALISATION: ............................................................................................... 36

3 / 42

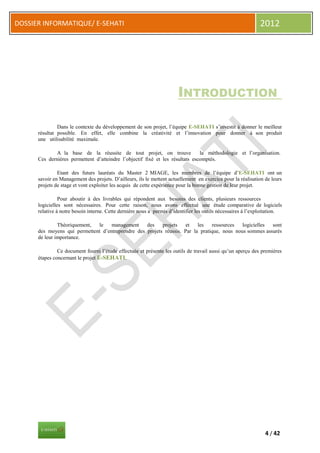

INTRODUCTION

Dans le contexte du développement de son projet, l’équipe E-SEHATI s’investit à donner le meilleur
résultat possible. En effet, elle combine la créativité et l’innovation pour donner à son produit
une utilisabilité maximale.

A la base de la réussite de tout projet, on trouve la méthodologie et l’organisation.
Ces dernières permettent d’atteindre l’objectif fixé et les résultats escomptés.

Etant des futurs lauréats du Master 2 MIAGE, les membres de l’équipe d’E-SEHATI ont un
savoir en Management des projets. D’ailleurs, ils le mettent actuellement en exercice pour la réalisation de leurs
projets de stage et vont exploiter les acquis de cette expérience pour la bonne gestion de leur projet.

Pour aboutir à des livrables qui répondent aux besoins des clients, plusieurs ressources
logicielles sont nécessaires. Pour cette raison, nous avons effectué une étude comparative de logiciels
relative à notre besoin interne. Cette dernière nous a permis d’identifier les outils nécessaires à l’exploitation.

Théoriquement, le management des projets et les ressources logicielles sont
des moyens qui permettent d’entreprendre des projets réussis. Par la pratique, nous nous sommes assurés
de leur importance.

Ce document fourni l’étude effectuée et présente les outils de travail aussi qu’un aperçu des premières
étapes concernant le projet E-SEHATI.

4 / 42

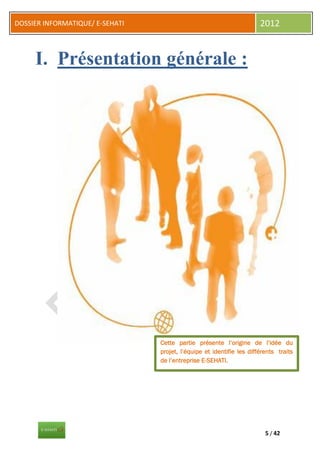

I. Présentation générale :

Cette partie présente l’origine de l’idée du
projet, l’équipe et identifie les différents traits
de l’entreprise E-SEHATI.

5 / 42

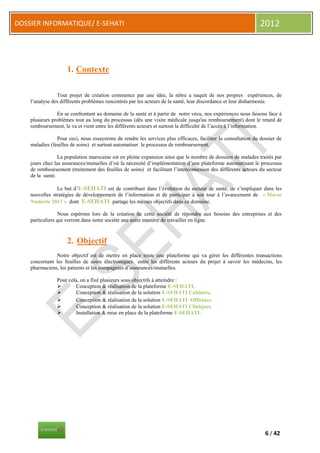

1. Contexte

Tout projet de création commence par une idée, la nôtre a naquit de nos propres expériences, de
l’analyse des différents problèmes rencontrés par les acteurs de la santé, leur discordance et leur disharmonie.

En se confrontant au domaine de la santé et à partir de notre vécu, nos expériences nous faisons face à
plusieurs problèmes tout au long du processus (dès une visite médicale jusqu'au remboursement) dont le retard de
remboursement, le va et vient entre les différents acteurs et surtout la difficulté de l’accès à l’information.

Pour ceci, nous essayerons de rendre les services plus efficaces, faciliter la consultation du dossier de
maladies (feuilles de soins) et surtout automatiser le processus de remboursement.

La population marocaine est en pleine expansion ainsi que le nombre de dossiers de malades traités par
jours chez las assurances/mutuelles d’où la nécessité d’implémentation d’une plateforme automatisant le processus
de remboursement (traitement des feuilles de soins) et facilitant l’interconnexion des différents acteurs du secteur
de la santé.

Le but d’E-SEHATI est de contribuer dans l’évolution du secteur de santé, de s’impliquer dans les
nouvelles stratégies de développement de l’information et de participer à son tour à l’avancement de « Maroc
Numeric 2013 » dont E-SEHATI partage les mêmes objectifs dans ce domaine.

Nous espérons lors de la création de cette société de répondre aux besoins des entreprises et des
particuliers qui verront dans notre société une autre manière de travailler en ligne.

2. Objectif
Notre objectif est de mettre en place toute une plateforme qui va gérer les différentes transactions
concernant les feuilles de soins électroniques entre les différents acteurs du projet à savoir les médecins, les
pharmaciens, les patients et les compagnies d’assurances/mutuelles.

Pour cela, on a fixé plusieurs sous objectifs à atteindre :
 Conception & réalisation de la plateforme E-SEHATI.
 Conception & réalisation de la solution E-SEHATI Cabinets.
 Conception & réalisation de la solution E-SEHATI Officines.
 Conception & réalisation de la solution E-SEHATI Cliniques.
 Installation & mise en place de la plateforme E-SEHATI.

6 / 42

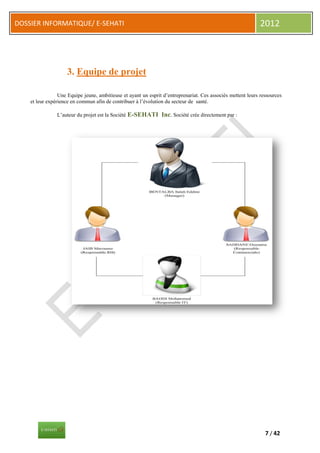

3. Equipe de projet

Une Equipe jeune, ambitieuse et ayant un esprit d’entreprenariat. Ces associés mettent leurs ressources
et leur expérience en commun afin de contribuer à l’évolution du secteur de santé.

L’auteur du projet est la Société E-SEHATI Inc. Société crée directement par :

7 / 42


II. Gestion de projet

Cette partie présente la méthode utilisée dans
notre gestion de projet.

8 / 42

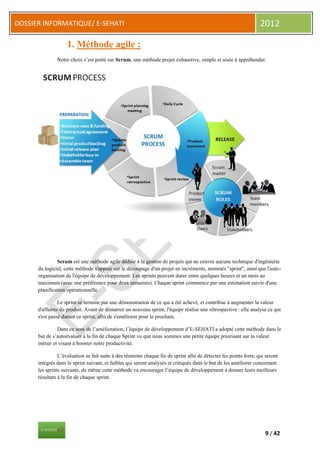

1. Méthode agile :
Notre choix s’est porté sur Scrum, une méthode projet exhaustive, simple et aisée à appréhender.

Scrum est une méthode agile dédiée à la gestion de projets qui ne couvre aucune technique d'ingénierie
du logiciel, cette méthode s'appuie sur le découpage d'un projet en incréments, nommés "sprint", ainsi que l'auto-
organisation de l'équipe de développement. Les sprints peuvent durer entre quelques heures et un mois au
maximum (avec une préférence pour deux semaines). Chaque sprint commence par une estimation suivie d'une
planification opérationnelle.

Le sprint se termine par une démonstration de ce qui a été achevé, et contribue à augmenter la valeur
d'affaires du produit. Avant de démarrer un nouveau sprint, l'équipe réalise une rétrospective : elle analyse ce qui
s'est passé durant ce sprint, afin de s'améliorer pour le prochain.

Dans ce sens de l’amélioration, l’équipe de développement d’E-SEHATI a adopté cette méthode dans le
but de s’autoévaluer à la fin de chaque Sprint vu que nous sommes une petite équipe priorisant sur la valeur
métier et visant à booster notre productivité.

L’évaluation se fait suite à des réunions chaque fin de sprint afin de détecter les points forts, qui seront
intégrés dans le sprint suivant, et faibles qui seront analysés et critiqués dans le but de les améliorer concernant
les sprints suivants, de même cette méthode va encourager l’équipe de développement à donner leurs meilleurs
résultats à la fin de chaque sprint.

9 / 42


Chaque sprint passe par un S.A.C.T (Spécification, Architecture, Code, Test) :

Spécification : la phase de la réalisation des cas d’utilisation du sprint.

Architecture : la définition du diagramme de classes.

Code : la phase de programmation de ce qui a été conçus dans les deux points précédents.

Test : la phase des tests et évaluation du sprint.

Après la réalisation du sprint et la décision prise dans la réunion de son évaluation ce dernier sera valider ou il
doit être réalisé une deuxième fois en passant par toutes les étapes expliquées au-dessus et ainsi de suite jusqu’à
la réalisation de tout le projet avec une bonne qualité suite aux améliorations effectuées au passage d’un sprint à
un autre.

2. Diagramme de Gantt :
Le diagramme de GANTT est un outil permettant de modéliser la planification de tâches nécessaires à
la réalisation d'un projet, il permet de représenter graphiquement l'avancement du projet.

10 / 42

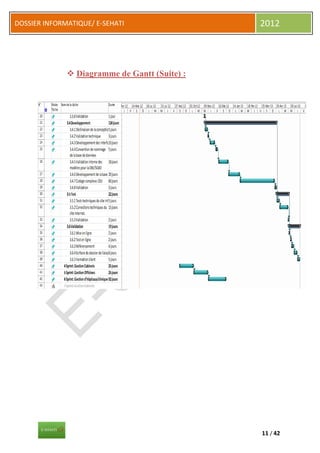

 Diagramme de Gantt (Suite) :

11 / 42


3. Communication :

JAIB Marouane BENTALBA
Salaheddine

BADDI SADDANE
Mohammed Oussama

Le principal moyen de communication était par mail ou appel téléphonique en cas
d’urgences, mais, nous faisions aussi recours à des réunions une fréquence de 2 à 3 fois
par semaine afin de mettre le point et avoir un suivi continu.

12 / 42

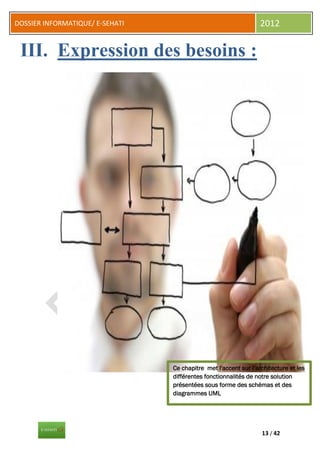

III. Expression des besoins :

Ce chapitre met l'accent sur l’architecture et les
différentes fonctionnalités de notre solution
présentées sous forme des schémas et des
diagrammes UML

13 / 42

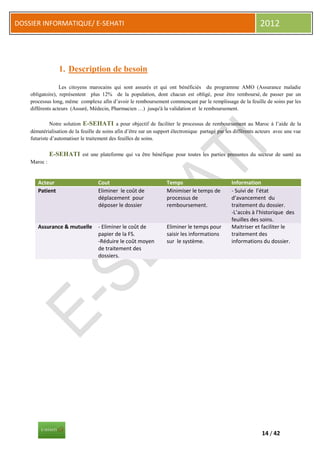

1. Description de besoin

Les citoyens marocains qui sont assurés et qui ont bénéficiés du programme AMO (Assurance maladie
obligatoire), représentent plus 12% de la population, dont chacun est obligé, pour être remboursé, de passer par un
processus long, même complexe afin d’avoir le remboursement commençant par le remplissage de la feuille de soins par les
différents acteurs (Assuré, Médecin, Pharmacien …) jusqu'à la validation et le remboursement.

Notre solution E-SEHATI a pour objectif de faciliter le processus de remboursement au Maroc à l’aide de la
dématérialisation de la feuille de soins afin d’être sur un support électronique partagé par les différents acteurs avec une vue
futuriste d’automatiser le traitement des feuilles de soins.

E-SEHATI est une plateforme qui va être bénéfique pour toutes les parties prenantes du secteur de santé au
Maroc :

Acteur Cout Temps Information
Patient Eliminer le coût de Minimiser le temps de - Suivi de l’état
déplacement pour processus de d’avancement du
déposer le dossier remboursement. traitement du dossier.
-L’accès à l’historique des
feuilles des soins.
Assurance & mutuelle - Eliminer le coût de Eliminer le temps pour Maitriser et faciliter le
papier de la FS. saisir les informations traitement des
-Réduire le coût moyen sur le système. informations du dossier.
de traitement des
dossiers.

14 / 42

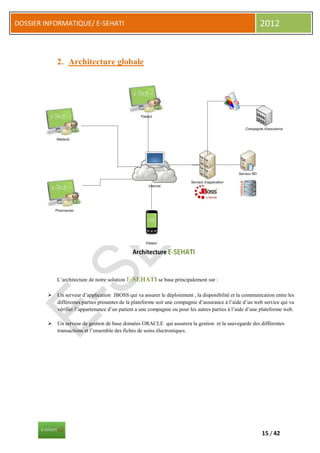

2. Architecture globale

L’architecture de notre solution E-SEHATI se base principalement sur :

 Un serveur d’application JBOSS qui va assurer le déploiement , la disponibilité et la communication entre les
différentes parties prenantes de la plateforme soit une compagnie d’assurance à l’aide d’un web service qui va
vérifier l’appartenance d’un patient a une compagnie ou pour les autres parties à l’aide d’une plateforme web.

 Un serveur de gestion de base données ORACLE qui assurera la gestion et la sauvegarde des différentes
transactions et l’ensemble des fiches de soins électroniques.

15 / 42

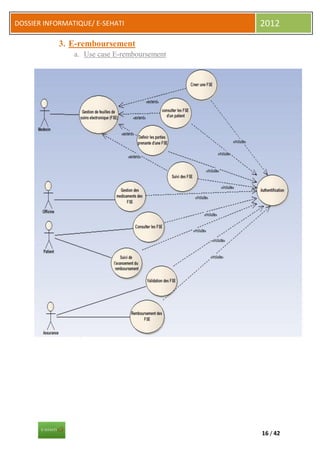

3. E-remboursement
a. Use case E-remboursement

16 / 42

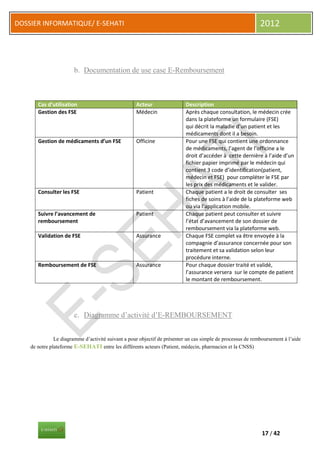

b. Documentation de use case E-Remboursement

Cas d’utilisation Acteur Description
Gestion des FSE Médecin Après chaque consultation, le médecin crée
dans la plateforme un formulaire (FSE)
qui décrit la maladie d’un patient et les
médicaments dont il a besoin.
Gestion de médicaments d’un FSE Officine Pour une FSE qui contient une ordonnance
de médicaments, l’agent de l’officine a le
droit d’accéder à cette dernière à l’aide d’un
fichier papier imprimé par le médecin qui
contient 3 code d’identification(patient,
médecin et FSE) pour compléter le FSE par
les prix des médicaments et le valider.
Consulter les FSE Patient Chaque patient a le droit de consulter ses
fiches de soins à l’aide de la plateforme web
ou via l’application mobile.
Suivre l’avancement de Patient Chaque patient peut consulter et suivre
remboursement l’état d’avancement de son dossier de
remboursement via la plateforme web.
Validation de FSE Assurance Chaque FSE complet va être envoyée à la
compagnie d’assurance concernée pour son
traitement et sa validation selon leur
procédure interne.
Remboursement de FSE Assurance Pour chaque dossier traité et validé,
l’assurance versera sur le compte de patient
le montant de remboursement.

c. Diagramme d’activité d’E-REMBOURSEMENT

Le diagramme d’activité suivant a pour objectif de présenter un cas simple de processus de remboursement à l’aide
de notre plateforme E-SEHATI entre les différents acteurs (Patient, médecin, pharmacien et la CNSS)

17 / 42


18 / 42


d. Diagramme de Class

Role
- id : int 1..1 0..*
- role : java.lang.String

Compte 1..1
- id : int
1..1 - Username : java.lang.String 1..1
1..1 - mdp : java.lang.String

Assure
- id : int Beneficiaire
- N_matricule : java.lang.String
- id : int
- Nom : java.lang.String
- id_Ben : java.lang.String
- Prenom : java.lang.String1..1
- lien_parente : java.lang.String
- Adresse : java.lang.String 1..1
- Date_naissance : java.util.Date
- Prenom : java.lang.String
- CIN : java.lang.String
1..*
- Adresse : java.lang.String Medecin
- SEXE : char
- CIN : java.lang.String - id : int
- SEXE : char - N_INP : java.lang.String
TypeSoins 1..1 - Prenom : java.lang.String
- Specialite : int
- Id_Type_Soins : int 1..1
1..1 - Adresse : java.lang.String
- CIN : java.lang.String
- SEXE : char

Maternite 1..1
- Date_grossesse 0..* 0..*
- Date_prevue_accouchement 0..*

FSE 1..1
- id : int
- Frais_Medecin : java.lang.Double Pharmacien
- Date_creation : java.util.Date
- Montaut_frais : java.lang.Double - id : int
0..* - N_INP : java.lang.String
Accident - Date : java.util.Date
- Etat_FSE : java.lang.String - Nom : java.lang.String
- Date_accident : java.util.Date - Prenom : java.lang.String
- Date_remboursement : java.util.Date
- causes_accident : java.util.Date - Adresse : java.lang.String
- Fact_ESehati : boolean
- Date_Fact_ESehati : java.util.Date - Date_naissance : java.util.Date
- Nature_maladie : java.lang.String - CIN : java.lang.String
- Commentaire : java.lang.String - SEXE : char
Hospitalisation 1..1
- Date_hospitalisation

0..*

ligne_cmd 0..* 1..1
1..* 1..*
- Quantite : Integer
- duree_traitment_J : Integer
Medicament
ligne_consultation_pharmacie
- id : int
- Date_Achat : java.util.Date
- code_bare : Integer
1..* - Qte_Achat : Integer
- libelle : int 1..1
- type : java.lang.String
- prix : java.lang.Double

19 / 42


4. Gestion de cabinet
a. Use case gestion de cabinet

20 / 42


b. Documentation de use case Gestion de cabinet

Gestion et suivi du dossier de Médecin La solution E-SEHATI Cabinet dispose d’un
maladie module de gestion de dossier de maladies des
patients qui offre aux médecins une bonne
maitrise de suivi et de gestion des dossiers et des
informations sur la santé de leurs patients.
Synchronisation de Médecin Afin d’avoir une maitrise totale et une facilité
l’application avec la d’utilisation, notre solution permettra aux
plateforme E-SEHATI médecins après chaque consultation d’envoyer la
FSE à partir de la solution sans ressaisir les
informations de la consultation dans la plateforme
E-SEHATI.
Gestion d’archivage Médecin Ce module permet d’avoir un historique
pour pouvoir restaurer vos données
au cas où les données sont perdues à
causes d’une mauvaise manipulation.
Gestion des documents Médecin La gestion des documents donne une
bonne maitrise des différents documents
tout en proposant des modèles pour
chaque document.
Gestion des abonnements Médecin Ce module permet la transmission des
e-mails résultats des analyses via des e-mails afin
de gagner le temps et éviter les
déplacements des patients.
Gestion de la sécurité Médecin Ce module permet la gestion et le
cryptage des mots de passe, et permet aussi la
gestion des profils pour sécuriser l’application.
Gestion de la Comptabilité Médecin Ce module permet de bien connaitre les
dépenses de votre cabinet ainsi que les
gains réalisés et calcule les
amortissements des dépenses.
Gestion des fournisseurs Médecin La gestion des fournisseurs permet aux médecins
de savoir leurs fournisseurs
et maitriser la source de leurs achats.
Saisie assistée Médecin La saisie assistée aide beaucoup les
médecins avec des propositions des mots
comprenant les lettres saisies.
Gestion des utilisateurs Médecin Ce module permet la gestion des
utilisateurs de l’application afin de limiter
les accès non souhaités.
Gestion des visites Secrétaire Ce module permet au secrétaire de gérer le
planning des visites ainsi de créer une fiche
préliminaire pour le patient qui doit être complété
ultérieurement par le médecin.

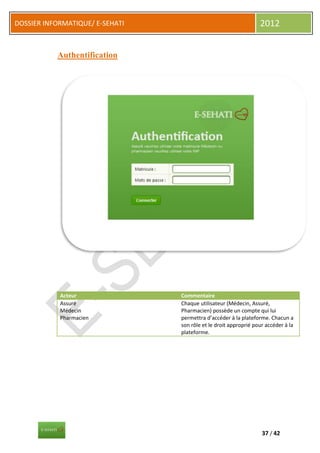

Authentification Secrétaire, Dans l’obligation de la sécurité de la plateforme, E-
Médecin SEHATI n’autorise l’accès qu’aux personnes ayant
déjà effectuées une authentification.

21 / 42


5. Gestion d’Officines
a. Use case gestion d’Officines

22 / 42

b. Documentation de use case Gestion d’Officines

Gestion des commandes Pharmacien E-SEHATI Officines dispose d’un module de gestion
des commandes qui offre aux pharmaciens une
maitrise de ses commandes passées.
Gestion de stock Pharmacien Ce module permet de bien gérer le stock en
signalant en temps réel les états de chaque produit
afin d’éviter la rupture du stock.
Gestion d’archivage Pharmacien Ce module permet d’avoir un historique
pour pouvoir restaurer vos données
au cas où les données sont perdues à
causes d’une mauvaise manipulation.
Gestion des utilisateurs Pharmacien Ce module permet la gestion des
utilisateurs de l’application afin de limiter
les accès non souhaités.
Génération des rapports Pharmacien Ce module donne la main aux
Pharmaciens pour savoir les statistiques
précises en générant des rapports via
l’application.
Gestion de la Comptabilité Pharmacien Ce module permet de bien connaitre les
dépenses de votre officine ainsi que les
gains réalisés et calcule les
amortissements des dépenses.
Gestion de la sécurité Pharmacien Ce module permet la gestion et le
cryptage des mots de passe, permet aussi la gestion
des profils pour sécuriser l’application.
Gestion des fournisseurs Pharmacien La gestion des fournisseurs permet aux pharmaciens
de savoir leurs fournisseurs
et de les biens gérer en toute liberté.
Saisie assistée Pharmacien La saisie assistée aide beaucoup les
utilisateurs avec des propositions des mots
comprenant les lettres saisies.
Base de données de Pharmacien Ce module propose aux pharmaciens des
médicaments générique. médicament en se basant sur des bases de données
préétablies.
La synchronisation Pharmacien Ce module permet la synchronisation
de l’application avec la plateforme
E-SEHATI afin de transférer les informations de
l’application à la plateforme.
Authentification Pharmacien Dans l’obligation de la sécurité de la plateforme,
E-SEHATI n’autorise l’accès qu’aux personnes ayant
déjà effectuées une authentification.

23 / 42


6. Gestion de Clinique
a. Use case gestion de Clinique

24 / 42


b. Documentation de use case Gestion de Clinique

Gestion des personnels Administrateur clinique La solution E-SEHATI Cliniques permet
la gestion des personnels afin d’aider
les gérants dans leurs gestion des
ressources humaines.
Gestion des interventions Administrateur clinique Afin d’avoir une maitrise des
et opérations planifications E-SEHATI Cliniques
donne la main aux administrateurs
pour gérer les interventions faites au
sein de l’établissement.
Gestion des lits Administrateur clinique Ce module permet la gestion des lits de
la clinique afin de savoir la disponibilité
des lits et les occupants de chaque lit.
Gestion de stock Administrateur clinique Ce module permet de bien gérer le stock
en signalant en temps réel les états de
chaque produit afin d’éviter la rupture
du stock.
Gestion du recensement Administrateur clinique Ce module permet de trouver un autre
moyen d’inscription des patients au cas
ou le système principal d’inscription
n’est pas disponible.
Synchronisation Administrateur clinique Ce Module permet la synchronisation
avec la plateforme E-SEHATI,
pour l’envoie direct des informations
depuis votre application.
Gestion des demandes Médecin Ce module permet de gérer la collecte
des services des spécimens, l'installation
de solutés, l'exécution des examens et
l'élaboration des plans de traitement.
Gestion des suivis de Responsable Urgence Ce module permet une excellente
l’urgence coordination entre les différents services
de l’établissement pour mieux servir les
patients.
Authentification Médecin, Dans l’obligation de la sécurité de la
Administrateur clinique, plateforme, E-SEHATI n’autorise l’accès
Responsable Urgence qu’aux personnes ayant déjà effectuées
une authentification.

25 / 42


IV. Ressources :

Ce chapitre présente les différentes catégories des
ressources dont on a besoin pour réaliser notre
plateforme ainsi une étude comparative entre les
différents produits dans le marché.

26 / 42


1. Présentation des ressources à comparer :
Pour mettre en place une plate-forme robuste qui assure la haute disponibilité, on aura besoin de plusieurs
composants liés entre eux afin de garantir le bon fonctionnement de notre solution, pour atteindre cet objectif, nous avons
regroupé ces outils en quatre catégories :

 Technologie de développement :

Technologie Propriétaire
ASP.NET Microsoft
J2EE SUN

 IDE (Integrated Developpement Environnement) :

IDE Propriétaire
NetBeans Oracle
MyEclips IBM

 Serveur d’application :

Serveur d’application Propriétaire
WebLogic Oracle
WebSpher IBM
JBOSS JBOSS

 Système de gestion de base de données :

Serveur d’application Propriétaire
SQL Server Microsoft
Oracle Database Oracle
MySQL MySQL®

27 / 42


a. Technologie de développement :

Dans le domaine des applications d’entreprises, Java fut le premier à proposer une solution(J2EE).
La plateforme proposée est en fait un ensemble de technologies ou spécifications java regroupées sous une seule bannière.
Microsoft arriva dans un deuxième temps. Il proposa un Framework (.NET) qui est une re-architecture de différentes
technologies Microsoft.
Dans la situation actuelle les deux technologies sont en concurrence directe dans plusieurs domaines, celui du web
principalement.

 ASP.NET

ASP.NET est un ensemble de technologies de programmation web créé par Microsoft. Les programmeurs peuvent
utiliser ASP.NET pour créer des sites web dynamiques, des applications web ou des web services XML. La technologie est
accessible grâce à l'installation d'un serveur web compatible ASP (IIS) ou à l'intérieur de Visual Web Développer Express
Edition.

ASP.NET fait partie de la plateforme Microsoft .NET et est le successeur de la technologie Active Server Pages

 J2EE

La plate-forme J2EE (Java 2 Enterprise Edition) est arrivée à maturité, elle a su en quelques années à s'imposer
comme la solution de premier choix dans les entreprises. Créé par Sun, est une technologie historiquement mono-
langage mais multiplateformes (Unix/Linux, Mac, Windows).

J2EE (Java 2 Enterprise Edition) est une norme proposée par la société Sun, portée par un consortium de sociétés
internationales, visant à définir un standard de développement d'applications d'entreprises multi-niveaux, basées sur des
composants.

28 / 42


Le tableau suivant présente les différentes fonctionnalités des deux technologies :

ouche de présentation : génération HTML
J2EE JSP Les Java Server Pages permettent de créer des pages HTML dynamiques, créées à la
volée à partir de contenus et de sources diverses.
JSF Les JavaServer Faces étendent les capacités des JSP pour faciliter la création et la
mise à jour d’objets au sein de l’interface (barre de navigation, etc.).
Servlets Ils définissent la logique de navigation d’un site Web en conjonction avec les JSP
(état des cessions, etc.).
.Net WinForm La classe Windows Forms gère l’interface utilisateur de .Net en environnement
s Windows.
ASP.Net Conçu pour le serveur IIS, Active Server Pages .Net gère la génération de pages
HTML, mais également l’état des sessions ainsi que l’authentification des utilisateurs.
Logique applicative
Transaction
J2EE EJB Les transactions J2EE, c’est-à-dire les tâches prises en charge par l’application en
tant que telle, peuvent être codés par le développeur ou bien exécutées par des
composants appelés Enterprise Java Bean.
.Net Service Au sein de la plate-forme .Net, les transactions sont directement gérées par le CLR
de (pour Common Language Runtime) via les objets COM et COM+.
Compone
nts
(objets
COM,
COM+)
Appel d’objets distribués
J2EE JNDI Java Naming and Directory Interface permet d’invoquer des composants Java (EJB et
JMS) au sein d’un environnement de serveurs en grappe.
.Net .Net Ce module gère l’appel d’objets distribués aussi bien entre applications, que processus
Remotin ou encore machines.
g
Accès aux données
J2EE EJB Les EJB offrent des services de gestion des transactions, mais aussi une infrastructure
conçue pour exécuter la mise à jour des bases de données utilisées (par le biais de
JDBC).
.Net ADO Issus de ActiveX Data Objects, ADO .Net Classes s’appuie sur diverses interfaces
.Net (ODBC, Tec.) pour gérer les accès à des sources de données tierces (XML, etc.), et de
Classes publier ces dernières par le biais de Web Services notamment.
Langages supportés
Transaction
J2EE Java La plate-forme J2EE est adaptée au Java. D’autres langages peuvent néanmoins être
utilisés en s’appuyant sur une interface, comme Java Native Interface (JNI) ou encore
les Web Services.
.Net « Agnos L’environnement .Net est indépendant des langages de développement, pour peu qu’il
tique » intègre un dispositif de cartographie dessiné au cas par cas. Pour l’heure, quelques
éditeurs, comme Fujitsu (avec NetCOBOL) ou encore ActiveState (avec Visual Perl et
Visual Python) ont produit des compilateurs CLR. Une démarche qui nécessite la
signature d’un partenariat avec Microsoft.

29 / 42


b. Les serveurs d’application :
Notre Plate-forme E-SEHATI® vas être déployée et exécutée dans un Serveur d’application qui doit supporter
l’ensemble des fonctionnalités de la technologie J2EE et assurer la haute disponibilité de l’application.

Les leaders du marché sont Websphere, Weblogic et JBoss. Voici un bref aperçu de chacun.

 Weblogic :

Oracle WebLogic est un serveur logiciel développé par Oracle Corporation qui s'exécute sur un milieu
de niveau, entre les back-end base de données et des applications connexes et navigateur basé sur client légers.

Oracle WebLogic Server est basé sur Java 2 Platform, Enterprise Edition (J2EE), la plate-forme standard
utilisée pour créer du Java à base du multi-niveau des applications d'entreprise. Cette plate-forme applicative couvre les
éléments suivants :

 Serveur d'applications J2EE «WebLogic Application Server»
 Portail «WebLogic Portal»
 Plate-forme «Enterprise Application Integration »
 Serveur transactionnel « WebLogic Tuxedo »
 Plate-forme de télécommunications «WebLogic Communication Platform»
 Serveur web http

 WebSphere :

WebSphere est une plate-forme applicative générique couvrant un ensemble de solutions développées
par IBM qui permettent de développer, de déployer et d'utiliser des applications d'entreprise, même dans des cas
complexes faisant appel à des applications et des matériels hétérogènes. Cette plate-forme applicative couvre les
éléments suivants :

 Une gamme de serveurs d’applications basées sur Java EE et EJB.
 Une gamme d'outils de développement basés principalement sur le socle de développement
Eclipse et le langage java.
 WebSphere Portal.
 Une gamme d'outils plus spécifiques permettant de faciliter le déploiement.

 JBoss :

JBoss est la plate-forme Red Hat Application Server J2EE entièrement écrit en Java vient à la fois
open source et versions abonnement payant. JBoss est le seul serveur des trois qui est open source et qui a une
considération importante. La version gratuite de JBoss appelé JBoss avantages communautaires de la
communauté open source et bénéficie du soutien fort dans la communauté ISV avec la technologie connexes,
comme RichFaces. La version de licence payée appelé JBoss Enterprise prend en charge la fonctionnalité de
mission critique et plates-formes certifiées.

30 / 42


Le tableau suivant présent une brève description des serveurs d’application à comparer :

: Certification J2EE 1.3 : Certification J2EE 1.4 : Pas certifié

: Windows : Linux : Solaris : Mac OS X : HP : IBM

Editeur Certification J2EE Plateforme License/Prix
Supportées
JBOSS Gratuit

WebLogic 10 000 $ / CPU

WebSphere 12 000 $ / CPU

c. Système de gestion de base de données(SGBD)

 SQL Server :

D’un usage répandu, ce SGBD constitue généralement le support du système de gestion de l’entreprise
entière. Ce type de solution peut être performant pour des volumes de données même importants. SQL Server est
installé et géré par le service informatique qui en définit les paramètres, notamment en ce qui concerne la puissance
de traitement allouée et les habilitations. Cette particularité est un gage de fiabilité, sa contrepartie peut dans certain
cas être un manque de souplesse.

 Oracle Database :

Oracle Database est un système de gestion de base de données relationnel (SGBDR) qui depuis
l'introduction du support du modèle objet dans sa version 8 peut être aussi qualifié de système de gestion de base de
données relationnel-objet (SGBDRO). Fourni par Oracle Corporation.

Oracle n'est pas un SGBDR optimisé pour de petites bases de données. Sur de petits volumes de
traitements (2 Go par exemple) et peu d'utilisateurs (une trentaine) vous pourriez trouver des benchmark ou MySQL
offre des performances quasi comparables à Oracle.

 MySQL :

La base de données MySQL® est devenue la base de données open source la plus populaire au monde
grâce à sa haute performance, sa fiabilité et sa simplicité d'utilisation.

Non seulement MySQL est la base de données open source la plus populaire au monde mais elle est aussi
devenue le choix privilégié pour la nouvelle génération d'applications développées sur la pile LAMP (Linux,
Apache, MySQL, PHP / Perl / Python.). MySQL fonctionne sur plus de 20 plateformes incluant Linux, Windows,
Mac OS, Solaris, HP-UX, IBM AIX, vous offrant une grande flexibilité.

31 / 42

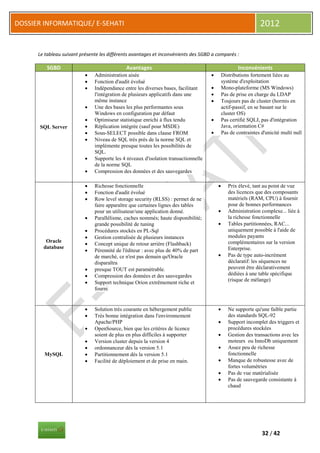

Le tableau suivant présente les différents avantages et inconvénients des SGBD a comparés :

SGBD Avantages Inconvénients
 Administration aisée  Distributions fortement liées au
 Fonction d'audit évolué système d'exploitation
 Indépendance entre les diverses bases, facilitant  Mono-plateforme (MS Windows)
l'intégration de plusieurs applicatifs dans une  Pas de prise en charge du LDAP
même instance  Toujours pas de cluster (hormis en
 Une des bases les plus performantes sous actif-passif, en se basant sur le
Windows en configuration par défaut cluster OS)
 Optimiseur statistique enrichi à flux tendu  Pas certifié SQLJ, pas d'intégration
SQL Server  Réplication intégrée (sauf pour MSDE) Java, orientation C#
 Sous-SELECT possible dans clause FROM  Pas de contraintes d'unicité multi null
 Niveau de SQL très près de la norme SQL et
implémente presque toutes les possibilités de
SQL.
 Supporte les 4 niveaux d'isolation transactionnelle
de la norme SQL
 Compression des données et des sauvegardes

 Richesse fonctionnelle  Prix élevé, tant au point de vue
 Fonction d'audit évolué des licences que des composants
 Row level storage security (RLSS) : permet de ne matériels (RAM, CPU) à fournir
faire apparaître que certaines lignes des tables pour de bonnes performances
pour un utilisateur/une application donné.  Administration complexe... liée à
 Parallélisme, caches nommés; haute disponibilité; la richesse fonctionnelle
grande possibilité de tuning  Tables partitionnées, RAC...
 Procédures stockés en PL-Sql uniquement possible à l'aide de
 Gestion centralisée de plusieurs instances modules payants
Oracle
 Concept unique de retour arrière (Flashback) complémentaires sur la version
database Enterprise.
 Pérennité de l'éditeur : avec plus de 40% de part
de marché, ce n'est pas demain qu'Oracle  Pas de type auto-incrément
disparaîtra déclaratif: les séquences ne
 presque TOUT est paramétrable. peuvent être déclarativement
 Compression des données et des sauvegardes dédiées à une table spécifique
(risque de mélange)
 Support technique Orion extrêmement riche et
fourni

 Solution très courante en hébergement public  Ne supporte qu'une faible partie
 Très bonne intégration dans l'environnement des standards SQL-92
Apache/PHP  Support incomplet des triggers et
 OpenSource, bien que les critères de licence procédures stockées
soient de plus en plus difficiles à supporter  Gestion des transactions avec les
 Version cluster depuis la version 4 moteurs ou InnoDb uniquement
 ordonnanceur dès la version 5.1  Assez peu de richesse
MySQL  Partitionnement dès la version 5.1 fonctionnelle
 Facilité de déploiement et de prise en main.  Manque de robustesse avec de
fortes volumétries
 Pas de vue matérialisée
 Pas de sauvegarde consistante à
chaud

32 / 42


d. Environnement de Développement Intégré (IDE) :
Les versions les plus récentes de ces IDE sont Netbeans 7 et Eclipse 3.0 qui présentent des similitudes
beaucoup plus que de différences. Ils ont tous deux la vérification de syntaxe, la complétion de code, et le pliage
du code. Ils donnent la main pour compiler, exécuter et déboguer notre code. Ils ont soutien à la fois, CVS, et
JUnit. Aussi, aujourd'hui ont intégré GUI builders, bien qu’Eclipse soit une composante distincte, l’éditeur
Visual, que nous devons télécharger séparément.

Alors le choix de l’IDE ne pose pas un obstacle majeur pour le développement de la plateforme E-
SEHATI parce que les deux IDE sont similaires, mais le choix est fixé sur NetBeans 7 suite à la bonne
confrontation qu’on a avec cet IDE dans nos projets développés.

2. Présentation de la méthode utilisée « Scoring » :

Afin de faire une étude comparative efficace entre les outils et les plateformes que nous avons utilisées pour
mettre en place noter solution E-SEHATI une méthode de « Scoring ».

Le « Scoring » consiste à affecter un score ou une note globale à un outil à partir de notes partielles, calculées sur
des variables isolées ou des critères de choix. Cette note est utilisée essentiellement pour classer les outils a comparé par
ordre ascendant ou descendant afin d'en sélectionner l’outil qui répond le plus au besoin.

Pour réaliser notre étude basé sur le « Scoring » on o passé par plusieurs étapes :

a. Définir le besoin en termes de catégories des outils :
Pour la réalisation d‘une solution ou plateforme informatique il faut au début définir les types ou la catégorie des
outils a utilisé afin de cerner l’étude sur des catégories prédéfini.

Exemple :

o Serveur d’application
o Système de gestion de bases de données (SGBD).
o Technologie de développement

b. Définir la liste des outils a comparé pour chaque catégorie :
Après la définition des catégories on sélectionne une liste des outils sur laquelle on va faire l’étude

Exemple :

Pour la catégorie des SGBD :

o MySQL
o Oracle Data base
o Microsoft SQL Server

33 / 42


c. Définir les critères de choix :
A cette étape on définit des critères pertinents pour mieux arrivé à un choix pointu qui répond à notre besoin.

d. Donner un poids à chaque critère :
Dans cette phase on affecte à chaque critère un poids de 1 à 5 selon le niveau d’importance.

1 : Peu important | 3 : Moyennement important | 5 : très important

e. Donner une note à chaque outil par rapport un critère :
Au niveau de chaque critère on donne une note de 1 à 5 à chaque outil.

1 : Faible | 3 : Moyen | 5 : Fort

f. Calculer les résultats :
Une fois que les notes par critère sont attribuées à tous les outils, le résultat est représenté sous forme de
tableau comme suit :

Critère Poids Outil A Outil B Outil C
C1 1 3 1 3
C2 3 5 5 3
C3 5 3 5 3

Pour calculer le score final de chaque outil on applique la formule suivante :

Score- Outil (n)= ∑ Poids(k) * Note(k)

3. Résultats de l’étude comparative:

Technologie de développement

Critère Poids J2EE ASP.NET
Potabilité 5 5 1
Cout de développement 5 3 5
Temps de développement 5 3 5
Web services 5 5 3
Pérennité de langage 4 5 3
Independent par rapport au
3 1 5
langage de programmation
Independent par rapport au
3 5 1
serveur d’application
Documentation & source de
1 3 5
formation
Score 105

34 / 42


Serveur d’application

Critère Poids JBOSS WebLogic WebSphere
Potabilité 5 5 5 5
Cout de mise en place 5 5 1 1
Compatibilité avec J2EE 5 5 5 5
Certification J2EE 3 5 5 5
Cout d’administration 3 5 3 3
Score 79 79

Système de gestion de base de données

Critère Poids SQL Server Oracle MySQL
Capacité de gérer les données
5 3 5 1
volumineuse
Sauvegarde & Restauration à
5 3 5 1
chaux
Portabilité 5 1 5 5
Cout de produit & mise en place 3 3 1 5
Pérennité de fournisseur 5 5 5 3
Supporté les Trigger 3 5 5 1
Score : 84 68

Résultat de Scoring :

Catégories Outils Score
Technologie de J2EE 121
développement
IDE NETBEANS
Serveur d’application JBOSS 105
SGBD Oracle Database 118

35 / 42


V. Réalisation:

Cette partie présente les différentes captures d’écrans de
la réalisation de la plateforme E-SEHATI.

36 / 42


Authentification

Acteur Commentaire
Assuré Chaque utilisateur (Médecin, Assuré,
Médecin Pharmacien) possède un compte qui lui
Pharmacien permettra d’accéder à la plateforme. Chacun a
son rôle et le droit approprié pour accéder à la
plateforme.

37 / 42


Remplir la Feuille de Soins

Acteur Commentaire
Médecin Chaque médecin peut créer une FSE à l’aide
du matricule de l’assuré.

38 / 42


Génération de code de FSE

Acteur Commentaire
Médecin Un code unique de la FSE sera généré par la
plateforme afin de permettre au pharmacien de
consulter et valider la FSE.

Complété les prix des médicaments de FSE

Acteur Commentaire
Pharmacien Cet espace destiné au pharmacien qui lui
permettra de compléter la FSE.

39 / 42


Espace Assuré

Acteur Commentaire
Assuré Chaque assuré a un espace qui lui permettra de
consulter et suivre l’état d’avancement de ses
propre FSE.

40 / 42


Consultation des FSE

Acteur Commentaire
Assuré Consultation détaillée de l’historique des FSE d’un
assuré.

41 / 42

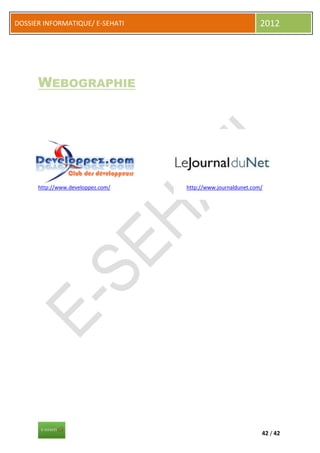

WEBOGRAPHIE

http://www.developpez.com/ http://www.journaldunet.com/

42 / 42

Dossier informatique E-SEHATI

Contenu connexe

Tendances

En vedette

Similaire à Dossier informatique E-SEHATI

Plus de Salah Eddine BENTALBA (+15K Connections)

Dossier informatique E-SEHATI
