IPv6 training

IPv6: Concepts et mise en oeuvre

Table des matières
n La table des matières est insérée dans la page de commentaire.
n La page de commentaire recouvre ce slide. Il n’est donc pas imprimé.
n Ce slide n’est pas visible en mode diaporama (slide masqué).

Objectif
n L’Objectif de ce cours est de fournir toutes les informations théoriques et pratiques
nécessaires pour planifier et mettre en oeuvre un déploiement IPv6 dans un environnement
mono protocole IPv6 ou mixte MPLS-IPv4-IPv6

Pre-Requis
n Une culture générale réseau est nécessaire pour tirer partie de tout le contenu
n Ce Cours s’adresse a un public ayant eu une première expérience avec IPv4 et souhaitant
intégrer IPv6 dans leurs réseaux.
n Des labs utilisant des routeurs Cisco sont prévus mais ne sont pas indispensables pour
donner ce cours si le public n’en a pas besoin.

Sommaire
n Présentations
n Rappels IPv4
n Le Protocole IPv6

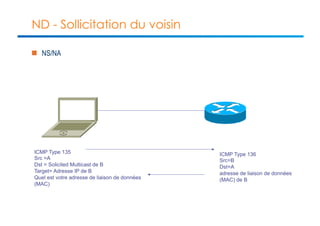

n ICMPv6 et Neighbor Discovery
n Menaces sur NDP et SEND pour le sécuriser

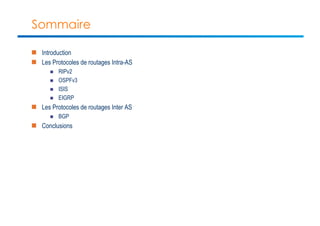

n Les Protocoles de Routages IPv6
n Interconnexions de Réseaux IPv6
n Tunnels IPv6 dans IPv4

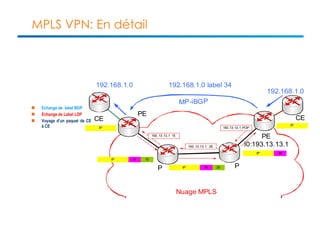

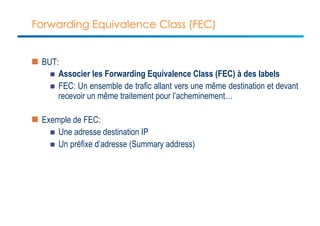

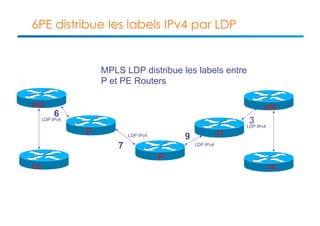

n Interconnections par des réseaux MPLSv4

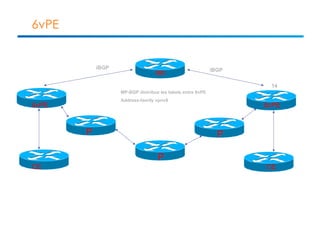

- 6PE, 6vPE

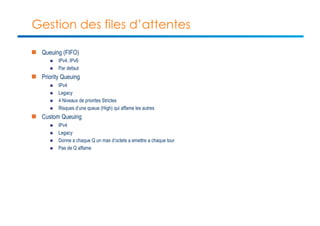

n La Qualité de Service dans les réseaux IPv6
n La Sécurité dans les réseaux IPv6
n Protocole de routage
n IPSec
n La Gestion des Réseaux IPv6

Fred BOVY
n 12 yr CCIE Routing & Switching 3013
n Cisco Certified System Intructor 95003
n 8 ans chez ITS ( Groupe SITA)
n 5 ans comme technico-commercial et
n 3 ans comme formateur principalement Cisco et autres passerelles SNA/X25 sous UNIX vers TCP/IP.
n 2 ans chez Global Knowledge (Institut ERIS )
n responsable formation Cisco.
n 10 ans chez CISCO.
n 4 ans comme support Clients VIVENDI et EQUANT
n 6 ans comme dev-testeur IPv6 (6PE,6VPE, Netflow for IPv6, etc…..)

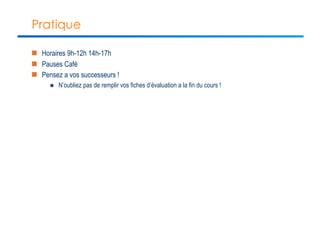

Pratique
n Horaires 9h-12h 14h-17h
n Pauses Café
n Pensez a vos successeurs !
n N’oubliez pas de remplir vos fiches d’évaluation a la fin du cours !

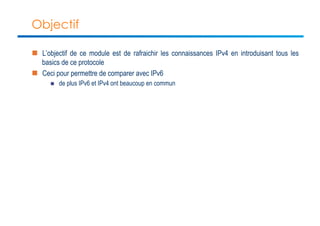

Objectif
n L’objectif de ce module est de rafraichir les connaissances IPv4 en introduisant tous les
basics de ce protocole
n Ceci pour permettre de comparer avec IPv6
n de plus IPv6 et IPv4 ont beaucoup en commun

IP et protocoles associes
n IPv4 offre un service de datagram Best-Effort
n Il est assisté de ARP pour encapsuler ses datagrams dans des trames en obtenant
l’adresses MAC de son destinataire.
n IPv4 a besoin d’autres protocoles ou de configurations statiques laborieuses

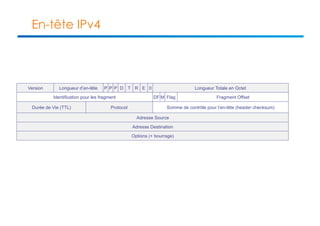

En-tête IPv4
Version Longueur d’en-tête D Longueur Totale en Octet
Identification pour les fragment Flag Fragment Offset
Durée de Vie (TTL) Protocol Somme de contrôle pour l’en-tête (header checksum)
Adresse Source
Adresse Destination
Options (+ bourrage)
P P P
DF M
T R E 0

En-tete IPv4
n Version (4 Bits) 4
n Internet Header Length (4 bits)
n IHL signifie "Internet header lengh". ce champ est codé sur 4 bits et représente la longueur en
mots de 32 bits de l'en-tête IP. Par défaut, il est égal à 5 (20 octets), cependant, avec les
options de l'en-tête IP, il peut être compris entre 6 et 15.
n Le fait que le codage soit sur 4 bits, la taille maximum de l'en-tête IP est donc de 15*32bits = 60
octets
n 60 >= Taille En-tête Ipv4 >= 20

Fragmentation
n Identification (16 bits)
n Identifie tous les fragments d’un même datagramme
n Fragment Offset (13 bits)
n position du fragment par rapport au paquet de départ, en nombre de mots de 8 octets.
n Flag
n DF - Don’t Fragment
n MF - More Fragment

TTL. Durée de Vie (8 bits)
n BUT: Contrecarrer les effets d’une boucle de routage en évitant que des paquets puissent
tourner dans le réseau à l’infini, problème non résolu au niveau deux sur les ponts
transparents.
n ORIGINE: A l’origine de l’Internet, ce champs était supposé représenter le temps restant au
paquet à vivre dans le réseau.
n C’est vite devenu trop compliqué à gérer et il s’est transformé en compteur à rebours de
saut. Lorsqu’il atteint zéro, le datagramme est détruit.
n Ce qu’il est devenu: Il est décrémenté à chaque saut. Si il atteint la valeur nulle. Le
datagramme est jeté et un message ICMP Time Exceeded est envoyé vers la source.

Protocole (8 bits)
n numéro du protocole au-dessus de la couche réseau :
n TCP = 6,
n UDP = 17,
n ICMP = 1.

Somme de contrôle de l’en-tête (16 BITS)
n Checksum ou encore CRC pour Contrôle de Redondance Cyclique: vérification de l'intégrité
de l'en-tête seulement. Si le CRC est invalide, le paquet est abandonné sans message
d'erreur.
n Le TTL est généralement le seul champs qui change pendant le routage d’un paquet et
demande le calcul d’un nouveau CRC. Cette opération est faisable par des ASICS.

TOS et Priorites
n Service:
n Priorité (3bits),
- 0 - 000 - Routine
- 1 - 001 - Prioritaire
- 2 - 010 - Immédiat
- 3 - 011 - Urgent (flash)
- 4 - 100 - Très urgent
- 5 - 101 - Critique
- 6 - 110 - Supervision interconnexion
- 7 - 111 - Supervision réseau
n Délai (Delay), Débit(Througput), Fiabilité (Reliablity), Cout (Economic), Must Be Zero

DiffServ
n Differentiated Services Field redéfini les 6 premiers bits comme DSCP et défini deux
grandes sortes de trafic.
n Dans l’en-tête IPv6, le DSCP est présent dans un champs appelé Trafic Class.

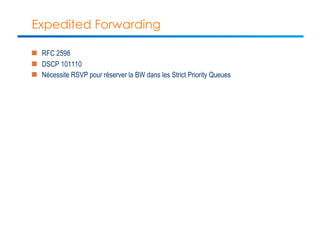

DiffServ Expedited Forwarding
n Expedited Forwarding (RFC3246).
n Dans ce mode les données sont traitées avec une priorité stricte.
n Cela demande un protocole de réservation RSVP pour garantir que la bande passante est
disponible dans la Strict Priority Queue.
- DSCP = 101110

DiffServ Assured Forwarding
n Assured Forwarding (RFC2597).
n Dans ce mode le trafic est classé par classes de trafic plus ou moins prioritaires.
n Dans chaque classe il est possible de donner une priorité pour le rejet de trafic devant être
rejeté par manque de Bande passante disponible (Overbooking).

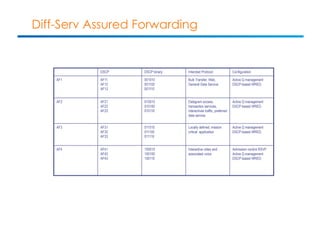

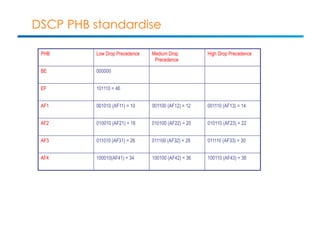

Diff-Serv Assured Forwarding
DSCP DSCP binary Intended Protocol Configuration
AF1 AF11
AF12
AF13
001010
001100
001110
Bulk Transfer, Web,
General Data Service
Active Q management
DSCP-based WRED.
AF2 AF21
AF22
AF23
010010
010100
010110
Datagram access,
transaction services,
interactives traffic, preferred
data service
Active Q management
DSCP-based WRED.
AF3 AF31
AF32
AF33
011010
011100
011110
Locally defined; mission
critical application
Active Q management
DSCP-based WRED.
AF4 AF41
AF42
AF43
100010
100100
100110
Interactive video and
associated voice
Admission control RSVP
Active Q management
DSCP-based WRED.

Diff Serv Class Selector
PHB DSCP DSCP bin Intended Protocol Configuration
IP Routing Class Selector 6 110000 BGP, OSPF, and so on Queuing=rate based. Small
guaranteed min rate, WRED
Streaming Video Class Selector 4 100000 Often Proprietary Admission control=RSVP,
Queuing=rate based. Small
Telephony Signaling Class Selector 3 011000 SIP, H323, etc…. Queuing=rate based. Small
Network Management Class Selector 2 010000 SNMP Queuing=rate based. Small
Scavenger Class Selector 1 0010000 User Selected Service Queuing=rate based. NO

Longueur Totale en Octets
n nombre total d'octets du datagramme, en-tête IP comprise. Donc, la valeur maximale est
(216)-1 octets.

La Fragmentation
n Les Champs suivants permettent la fragmentation.
- Identification - Identifie tous les fragments d’un même datagramme
- Fragment Offset - Positionne le fragment dans le datagramme
- MF Bit - Encore des fragments a venir
- DF Bit - Ne pas fragmenter, laisser tomber si nécessaire

PMTUD
n Une station tente d’émettre un paquet vers la destination au MTU et positionne le bit DF.
n Si un routeur drop le paquet, il envoie un Packet Too Big ICMP vers la source avec le MTU
disponible.
n L’opération est éventuellement répétée jusqu’ a ce qu’un paquet puisse être émis au MTU
disponible vers la destination.
n La source maintient un cache par destination.

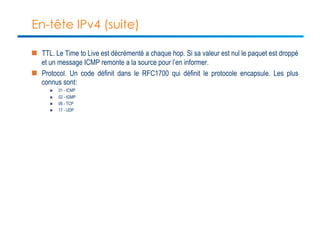

En-tête IPv4 (suite)
n TTL. Le Time to Live est décrémenté a chaque hop. Si sa valeur est nul le paquet est droppé
et un message ICMP remonte a la source pour l’en informer.
n Protocol. Un code définit dans le RFC1700 qui définit le protocole encapsule. Les plus
connus sont:
n 01 - ICMP
n 02 - IGMP
n 06 - TCP
n 17 - UDP

Checksum.
n Le champ Checksum est codé sur 16 bits et représente la validité de l’en-tête du paquet de
la couche 3.
n Pour pouvoir calculer le Checksum, il faut positionner le champ du checksum a 0 et ne
considérer que l'en-tête IP. Donc par exemple, si deux trames ont la même en-tête IP (y compris
le champ length) et deux en-têtes ICMP et Data différentes (mais de même longueur), le
checksum IP sera alors le même.

Adresses IPv4
n Adresse IP Source/Destination
n Classe A. Adresses de 1.0.0.0 à 126.255.255.255.
n La plage 10.0.0.0. à 10.255.255.255 est privée.
n 128 domaines (réseaux) et 16.777.214 machines de classe A par domaine
n Classe B. 127.0.0.0 à 191.255.255.255.
n 16.000 domaines et 65.534 Machines de classe B par domaine
n Classe C. 192.0.0.0 à 223.255.255.255.
n 2.000.000 domaines et 254 machines de classe C par domaine
n Classe D. 234.0.0.0 à 239.255.255.255 Multicast
n Classe E. 240.0.0.0 à 247.255.255.255 Expérimentale

NAT/PAT
n NAT permet de gérer la traduction d’adresses privées en publiques
n PAT permet d’associer plusieurs adresses privées a une adresse publique
n Cons
n Goulet d’étranglement
n Gere mal certaines applications qui véhiculent les adresses
n Pro
n Cache le réseau a l’extérieur du domaine

Option
OptionType Option Length
Option Data
C class Option Number

En-tête IPv4 - Option
n Copie (1 bit)
n S’il est positionné les options sont recopiées dans le paquet fractionné.
n Class (2 Bits)
n 0 - 00 - Supervision de réseau
1 - 01 - Non utilise
2 - 10 - Debug et mesures
3 - 11 - Non utilisé

Options (Suite)
n Numéro (5 bits). Le champ Numéro indique les différentes options existantes.
n Voici la liste des différents numéros possibles par Classe :
n Classe 0,
- 0 - 00000 - Fin de liste d'option. Utilisé si les options ne se terminent pas à la fin de l'en-tête (bourrage).
- 1 - 00001 - Pas d'opération. Utilisé pour aligner les octets dans une liste d'options.
- 2 - 00010 - Restriction de sécurité et de gestion. Destiné aux applications militaires.
- 3 - 00011 - Routage lâche défini par la source.
- 7 - 00111 - Enregistrement de route.
- 8 - 01000 - Identificateur de connexion.
- 9 - 01001 - Routage strict défini par la source.
n Classe 2,
- 4 - 00100 - Horodatage dans l'Internet.

En-tête IPv4 - Bourrage
n Le champ Bourrage est de taille variable comprise entre 0 et 7 bits. Il permet de combler le
champ option afin d'obtenir une en-tête IP multiple de 32 bits. La valeur des bits de bourrage
est 0.

DHCP/BOOTP/RARP
n Certaines stations n’ont pas de quoi stocker leur système d’exploitation et le charge par le réseau.
n Tout ce que connait la station est sa MAC adresse
n Une Requête BOOTP ou RARP demande une adresse IP en envoyant sa MAC adresse.
n Un Serveur BOOTP ou RARP lui donne son adresse IP d’après sa MAC adresse
n Puis la station peut charger son OS en utilisant TFTP.
n La différence principale entre ces protocoles est que BOOTP comme DHCP sont encapsulés dans IP.

DHCP
n Configuration reseau des stations centralisee.
n On configure sur un Serveur DHCP tout ce que les machines d’un reseau ont besoin de
connaitre:
n Adresse IP
n Routeur par defaut
n Adresse du ou des Serveurs DNS
n Nom de domaine, etc…

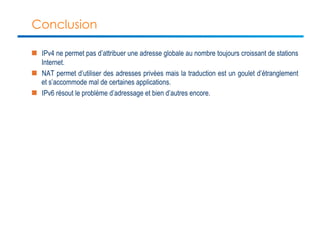

Conclusion
n IPv4 ne permet pas d’attribuer une adresse globale au nombre toujours croissant de stations
Internet.
n NAT permet d’utiliser des adresses privées mais la traduction est un goulet d’étranglement
et s’accommode mal de certaines applications.
n IPv6 résout le problème d’adressage et bien d’autres encore.

Objectives
n Comprendre toutes les différences avec IPv4
n Comprendre les Adresses IPv6
n Maitriser IPv6

Topic
n Objectifs
n Introduction
n En-tête IPv6
n Les Adresses IPv6

Introduction
n RFC2460
n IP Version 6 améliore sur de nombreux points le protocole IP version 4 vieux d’une trentaine
d’années maintenant !…
n La pénurie d’adresse IPv4 qui a généralisée l’emploi de NAT dans la plupart des entreprises
est un frein au développement de certaines applications qui s’accommodent mal de NAT.

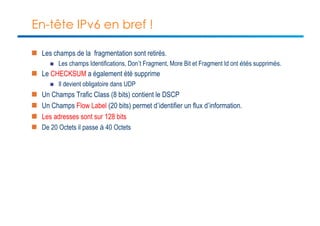

En-tête IPv6 en bref !
n Les champs de la fragmentation sont retirés.
n Les champs Identifications, Don’t Fragment, More Bit et Fragment Id ont étés supprimés.
n Le CHECKSUM a également été supprime
n Il devient obligatoire dans UDP
n Un Champs Trafic Class (8 bits) contient le DSCP
n Un Champs Flow Label (20 bits) permet d’identifier un flux d’information.
n Les adresses sont sur 128 bits
n De 20 Octets il passe à 40 Octets

En-tête IPv6
Ver Traffic Class Flow Label
Payload Length Next Header=Hop-By-Hop Hop Limit
Source IPv6 Address
Destination IPv6 Address
Next Header=Routing Hdr
Next Header=TCP
Hop-By-Hop
Routing Header
TCP Header

En-tête IPv6
Ethernet II, Src: ca:02:42:76:00:08 (ca:02:42:76:00:08), Dst: IPv6mcast_00:01:00:02
(33:33:00:01:00:02)
Destination: IPv6mcast_00:01:00:02 (33:33:00:01:00:02)
Source: ca:02:42:76:00:08 (ca:02:42:76:00:08)
Type: IPv6 (0x86dd)
Internet Protocol Version 6
0110 .... = Version: 6
[0110 .... = This field makes the filter "ip.version == 6" possible: 6]
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 56
Next header: UDP (0x11)
Hop limit: 255
Source: fe80::38b1:e73c:c0f0:4442 (fe80::38b1:e73c:c0f0:4442)
Destination: ff02::1:2 (ff02::1:2)
User Datagram Protocol, Src Port: dhcpv6-client (546), Dst Port: dhcpv6-server (547)
Source port: dhcpv6-client (546)
Destination port: dhcpv6-server (547)
Length: 56
Checksum: 0x86f0 [validation disabled]

Flow label
n Permet d’identifier un flow de données
n Non utilisé à ce jour donc disponible pour de futures applications

Traffic Class
n Un octet
n Similaire a TOS+Priority
n Utilisé pour marquer le trafic pour traitement différentié selon QOS en vigueur

DiffServ
n Identique a IPv4
n Differentiated Services Field redéfinit les 6 premiers bits comme DSCP
n définit deux grandes sortes de trafic.
n Expedited Forwarding
- http://www.ietf.org/rfc/rfc3246.txt
n Assured Forwarding
- http://www.ietf.org/rfc/rfc2597.txt

DiffServ Expedited Forwarding
n Expedited Forwarding (RFC3246).
n Dans ce mode les données sont traitées avec une priorité stricte.
n Cela demande le protocole de réservation RSVP pour garantir que la bande passante soit disponible dans les
Priority Queues des routeurs tout au long du chemin.
- DSCP = 101110

Diff-Serv Assured Forwarding
q Dans ce mode le trafic est classé par classe de trafic plus ou moins prioritaires.
q Chaque classe de trafic est doté de 3 niveaux de précédence pour prioriser les drop.
DSCP DSCP binary Intended Protocol Configuration
AF1 AF11
AF12
AF13
001010
001100
001110
Bulk Transfer, Web,
General Data Service
Active Q management
DSCP-based WRED.
AF2 AF21
AF22
AF23
010010
010100
010110
Datagram access,
transaction services,
interactives traffic, preferred
data service
Active Q management
DSCP-based WRED.
AF3 AF31
AF32
AF33
011010
011100
011110
Locally defined; mission
critical application
Active Q management
DSCP-based WRED.
AF4 AF41
AF42
AF43
100010
100100
100110
Interactive video and
associated voice
Admission control RSVP
Active Q management
DSCP-based WRED.

Diff Serv Class Selector
PHB DSCP DSCP bin Intended Protocol Configuration
IP Routing Class Selector 6 110000 BGP, OSPF, and so on Queuing=rate based. Small
Streaming Video Class Selector 4 100000 Often Proprietary Admission control=RSVP,
Queuing=rate based. Small
Telephony
Signaling
Class Selector 3 011000 SIP, H323, etc…. Queuing=rate based. Small
Network
Management
Class Selector 2 010000 SNMP Queuing=rate based. Small
Scavenger Class Selector 1 0010000 User Selected Service Queuing=rate based. NO

Next Header
n Afin de permettre le chainage des encapsulations, un pointeur vers le prochain header a été
ajouté
n Similaire au champs protocole de IPv4
n Permet le chainage de plusieurs Options

IPv6 Option Header
n Afin de permettre le chainage des encapsulations, un pointeur vers le prochain header a été ajouté
n Similaire au champs protocole de IPv4
n La seule Option qui doit être inspectée par tous les nodes est le Hop-by-Hop
n Chaque option est formatéee comme un TLV
8 bits 8 bits 16 bits
Option Type Option Length Option data

Hop-By-Hop Option
n Hop-by-Hop (Next header=0) est la seule en-tête qui doit être examinée par tous les noeuds
du réseau.
n Jumbogram 65,536 octets
n RFC 2711 Router Alert utilise par MLD, RSVP
n DOIT ETRE LE PREMIER

Routing Header
n Type 0. un RFC Implémente le Source Routing
n Il liste tous les noeuds qui doivent être visités
n Représente un danger potentiel et peut être interdit sur un routeur cisco.
n Type 1 Obsolete
n Type 2. RFC3775 Utilise par Mobile IPv6

IPv6 Header (suite)
n Fragment Header
n Utilise PMTUD pour l’éviter
n S’il ne le peut, la source fragmente et l’option contient les champs nécessaires pour rassembler
le datagramme. : ID, offset
n C’est devenu tellement rare que ca ne valait pas la peine de mobiliser des champs fixes dans
l’en-tête IPv6.
n Authentication Header
n ESP Header
n Mobility Header

Ordre des options
n Hop-by-hop
n Destination options (si routing present)
n Routing
n Fragment
n Authentication
n ESP
n Mobility
n Destination option (si routing absent)
n Upper layer

Capture
No. Time Source Destination Protocol Info
188 619.951000 2005::2 2005::1 ICMPv6 Echo request
Frame 188 (114 bytes on wire, 114 bytes captured)
Ethernet II, Src: ca:00:12:a4:00:38 (ca:00:12:a4:00:38), Dst: ca:01:12:a4:00:38 (ca:01:12:a4:00:38)
0110 .... = Version: 6
.... 1010 0000 .... .... .... .... .... = Traffic class: 0x000000a0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 60
Next header: IPv6 hop-by-hop option (0x00)
Hop limit: 64
Source: 2005::2 (2005::2)
Destination: 2005::1 (2005::1)
Hop-by-Hop Option
Next header: IPv6 destination option (0x3c)
Length: 0 (8 bytes)
PadN: 6 bytes
Destination Option
Next header: ICMPv6 (0x3a)
Length: 0 (8 bytes)
PadN: 6 bytes
Internet Control Message Protocol v6
Type: 128 (Echo request)
Code: 0
Checksum: 0x4c15 [correct]
ID: 0x1d86
Sequence: 0x0009
Data (36 bytes)
0000 09 0a 0b 0c 0d 0e 0f 10 11 12 13 14 15 16 17 18 ................
0010 19 1a 1b 1c 1d 1e 1f 20 21 22 23 24 25 26 27 28 ....... !"#$%&'(
0020 29 2a 2b 2c )*+,
Data: 090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F20...
[Length: 36]

Maximum Transmission Unit
Frame Header IPv6 Packet Frame Trailer
n IPv4
n MTU >= 68 Octets
n IPv6
n MTU >= 1280 Octets
n PMTUD
Link-Layer Frame
Minimum MTU = 1280 Octets

Adresses IPv6
n Unicast.
n Identifie un noeud de réseau
n Le trafic est acheminé vers ce noeud unique
n Multicast
n Identifie un groupe de noeuds de réseau
n Le trafic est acheminé vers tous les noeuds de ce groupe
n FF00::/8
n Anycast
n Identifie un groupe de noeuds de réseau
n Le trafic est acheminé vers le noeud le plus proche

Representation
n X:X:X:X:X:X:X:X
n X est un champs Hexa sur 16 bits
n Les 0 successifs sont représentés par :: mais seulement 1 fois dans une adresse
n 2000:1::0102:1234:4222
n FF01:0:0:0:0:0:0:1 = FF01::1
n 0:0:0:0:0:0:0:0 = ::

Représentation (suite)
n IPv4-compatible
n 0:0:0:0:0:192.168.30.1
n ::192.168.30.1
n Tunnels Automatiques IPv6->IPv4
n Dans un URL, il est entouré de []
n http://[2001:1:4::11]:8080/index.html

Unspecified et Loopback Address
n Unspecified
n 0:0:0:0:0:0:0:0 ou ::
n Utilise quand il n’y a pas d’adresse disponible
- Initial DHCP Request
- Initial RS pendant autoconfig
n Loopback
n 0:0:0:0:0:0:0:1
n ::1
n Identique a 127.0.0.1 en ipv4

Global Unicast Address
n Adresse Unicast d’un Hote:
n 2000:0001:0002:0000:0000:0005:0006:0007
n 2000:0001:0002::0005:0006:0007
n Prefix Reseaux:
n 2000:0001:0002::/48
n 2000:1000:0001:0010::/64

Multicast
n FF00::/8
n FF0x:: (X=0..F) est réservé
n Remplace le broadcast inexistant en IPv6
n No TTL in IPv6 Multicast
n L’étendu est codée dans l’adresse
n FF02::1:FFXX:XXXX Solicited Node

Multicast
FF Flag Scope 0 Interface ID
n Flag (Drapeau)
n O si permanent
n 1 si temporaire
n Scope (Etendue)
n 1=node
n 2=link
n 3=site
n 5=Organization
n E=Global
128 bits

Multicast Address
n FF01::1 Interface-local Scope All nod]e address
n FF01::2 Interface-local Scope All routers address
n FF02::1 Link-local Scope all node adress
n FF02:2 Link-local Scope All routers address
n FF05::1 Site-local Scope All node address
n FF05::2 Site-local Scope all routers address
n FF05::1:3 Site-local Scope all DHCP server

Solicited-node multicast adress
n Addresse Unicast
n 805B:2D9D:DC28::FC57:D4C8:1FFF
n Prefix
n FF02:0:0:0:0:1:FF
n Solicited-node multicast adress
n FF02:0:0:0:0:1:FF:C8:1F:FF

Etendue d’adresse (Scope)
n Link-local scope.
n Certaines adresses ne sont valides que dans un domaine de couche liaison de données
n 1111111010 -> FE84::/64
n Site-local scope.
n Ces adresses sont valides au niveau d’un ou plusieurs sites ou d’un ensemble de domaines de
couches de liaison de données
n 11111110L-> FC00::/7 OR FD00::/7 for Local Assigment
n Global Scope
n Ces adresses sont valides au sens le plus large de l’Internet auquel est connecte le noeud.

Adresses IPv6 pour un noeud
n Une Link-local pour chaque interface
n Loopback
n Assigned Unicast
n All-nodes Multicast
n Solicited-node multicast pour chaque unicast
n Multicast

Adresses requises pour un routeur
n Toutes les adresses du noeud IPv6
n Subnet-router anycast pour les interfaces configurées comme forwarding interfaces
n Autres Anycast
n All-Routers Multicast
n Specific Multicast pour les protocoles de routages

IPv6 dans Ethernet
Dest Ethernet
Adress Source Ethernet
Adress 0x86DD IPv6 En-tête et charge
n Protocole IPv6: Ox86DD

EUI-64
EUI-64 est forme en inserant 0xFFFE
00 90 59 02 E0 F9
00 90 59 FF FE 02 E0 F9
n Mac Address 48 bit
n X=1 Unique
n X=0 Not Unique
000000X0

Multicast Mapping sur Ethernet
n Adresse IPv6 Multicast
n FF02:0:0:0:0:1:FF90:FE53
n Adresse Mac correspondante
n 33:33:FF:90:FE:53

Cisco IPv6 Interface
sa13-72c(config-if)#do show ipv6 int gig0/2
GigabitEthernet0/2 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::20B:60FF:FEB4:9C1A
No Virtual link-local address(es):
Stateless address autoconfig enabled
Global unicast address(es):
2000:1::20B:60FF:FEB4:9C1A, subnet is 2000:1::/64 [EUI/CAL/PRE]
valid lifetime 2591911 preferred lifetime 604711
Joined group address(es):
FF02::1
FF02::2
FF02::1:FFB4:9C1A
MTU is 1500 bytes
ICMP error messages limited to one every 100 milliseconds
ICMP redirects are enabled
ICMP unreachables are sent
ND DAD is enabled, number of DAD attempts: 1
ND reachable time is 30000 milliseconds (using 23319)
ND advertised reachable time is 0 (unspecified)
ND advertised retransmit interval is 0 (unspecified)
ND router advertisements are sent every 200 seconds
ND router advertisements live for 1800 seconds
ND advertised default router preference is Medium
Hosts use stateless autoconfig for addresses.

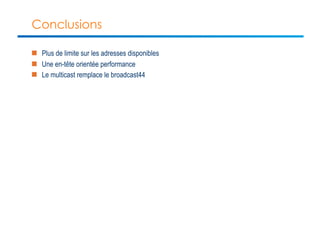

Conclusions
n Plus de limite sur les adresses disponibles
n Une en-tête orientée performance
n Le multicast remplace le broadcast44

Objectives
n Comprendre le fonctionnement d’ICMPv6
n ICMPv6 Neighbor Discovery, IGMP et autres protocoles sont maintenant implementés dans
ICMPv6

TOPIC
n Introduction
n ICMPv6
n MLD (IGMP)
n Protection d’ICMPv6
n Messages d’Erreurs d’ICMPv6
n Destination Unreachable
n Time Exceeded
n Paquet too Big
n Parameter Problem
n Message d’informations
n Echo Request
n Echo Reply
n Exemple sur un routeur Cisco

Introduction
n RFC 4443
n IPv6 extension header type 58
n PMTUD est utilisé pour trouver le MTU entre deux noeuds de réseau.
n ICMP Version 6 améliore sur de nombreux points le protocole IP version 4 vieux d’une trentaine
d’années maintenant !
n ICMPv6 et Neighbor Discovery englobe maintenant des fonctions autrefois assurées par ARP,
IGMP, IDRP, et d’autre encore.
n Neighbor Discovery est supportée par ICMPv6.

ICMPv6/NDP Header
Type Code Checksum
Corps du Message

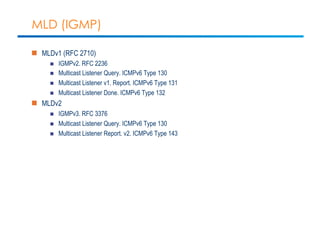

MLD (IGMP)
n MLDv1 (RFC 2710)
n IGMPv2. RFC 2236
n Multicast Listener Query. ICMPv6 Type 130
n Multicast Listener v1. Report. ICMPv6 Type 131
n Multicast Listener Done. ICMPv6 Type 132
n MLDv2
n IGMPv3. RFC 3376
n Multicast Listener Query. ICMPv6 Type 130
n Multicast Listener Report. v2. ICMPv6 Type 143

Protection ICMPv6
n Les messages suivants doivent avoir un hop limit de 255:
n RS:133, RA:134
n NS:135, NA:134
n Redirect: 137
n Inverse Neighbor Discovery Solicitation: 141
n Inverse Neighbor Discovery Advertizement: 142
n Certificate Path Solicitation (SEND): 148
n Certificate Path Advertisement (SEND): 149

Message informatifs
n Utilisés par la commande pingv6
n Echo Request
n Echo Reply
sa13-72c>ping 2000:1::100
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000:1::100, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/4 ms
sa13-72c>
Apr 21 05:56:54: ICMPv6: Sent echo request, Src=2000:1::20B:60FF:FEB4:9C1A, Dst=2000:1::100
Apr 21 05:56:54: ICMPv6: Received echo reply, Src=2000:1::100, Dst=2000:1::20B:60FF:FEB4:9C1A
[SNIP]

Message d’Erreurs
n Destination Unreachable
n Packet Too Big
n Time Exceeded
n Parameter Problem

Destination Unreachable
CODE DESCRIPTION EXPLICATION
0 Pas de route vers la destination Le paquet a été droppé parce qu’il n’y avait pas de
route vers la destination
1 Communication
administrativement prohibee
Le paquet a été filtré par un routeur
3 Adresse non joignable Le niveau liaison de donnée ne peut être résolu
4 Port non joignable Le port de destination UDP ou TCP n’existe pas ou
est ignoré par le host.

Time Exceeded
n Le champ Hop cout est décrémenté à chaque Hop.
n Lorsqu’il atteint zéro.
n Le Paquet est jeté
n un message ICMPv6 TIME EXCEEDED est envoyé vers la source du paquet.
n Ceci permet a un paquet de ne pas circuler pour toujours dans le réseau si une boucle de réseau
existe.

Paquet Too Big
n La source doit découvrir le PMTU grâce à PMTUD
n si un routeur reçoit un paquet trop long pour être acheminé, il doit le jeter et envoyer un packet
ICMPv6 Packet Too Big vers la source avec son MTU.
n La source ajuste son MTU et maintient un cache par destination
n Le Minimum MTU d’un réseau IPv6 doit être de 1280 Octets au minimum.

Parameter Problem
Code Description Explication
O Champs d’en-tête
Erronées
Le Champs pointe par ce
pointer est erroné
1 Type de Prochain en-tête
non reconnu
Le Next Header n’est pas
reconnu
2 IPv6 Option Non
reconnue
L’Option IPv6 n’est pas
reconnue

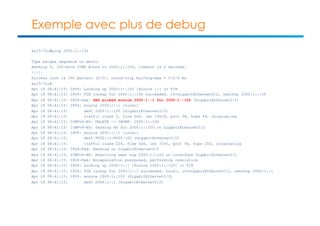

Exemple avec plus de debug
sa13-72c#ping 2000:1::100
Sending 5, 100-byte ICMP Echos to 2000:1::100, timeout is 2 seconds:
!!!!!
sa13-72c#
Apr 18 08:41:15: IPv6: Looking up 2000:1::100 [Source ::] in FIB
Apr 18 08:41:15: IPv6: FIB lookup for 2000:1::100 succeeded. if=GigabitEthernet0/2, nexthop 2000:1::100
Apr 18 08:41:15: IPv6-Sas: SAS picked source 2000:1::1 for 2000:1::100 (GigabitEthernet0/2)
Apr 18 08:41:15: IPV6: source 2000:1::1 (local)
Apr 18 08:41:15: dest 2000:1::100 (GigabitEthernet0/2)
Apr 18 08:41:15: traffic class 0, flow 0x0, len 100+0, prot 58, hops 64, originating
Apr 18 08:41:15: ICMPv6-ND: DELETE -> INCMP: 2000:1::100
Apr 18 08:41:15: ICMPv6-ND: Sending NS for 2000:1::100 on GigabitEthernet0/2
Apr 18 08:41:15: IPV6: source 2000:1::1 (local)
Apr 18 08:41:15: dest FF02::1:FF00:100 (GigabitEthernet0/2)
Apr 18 08:41:15: traffic class 224, flow 0x0, len 72+0, prot 58, hops 255, originating
Apr 18 08:41:15: IPv6-Fwd: Sending on GigabitEthernet0/2
Apr 18 08:41:15: ICMPv6-ND: Resolving next hop 2000:1::100 on interface GigabitEthernet0/2
Apr 18 08:41:15: IPv6-Fwd: Encapsulation postponed, performing resolution
Apr 18 08:41:15: IPv6: Looking up 2000:1::1 [Source 2000:1::100] in FIB
Apr 18 08:41:15: IPv6: FIB lookup for 2000:1::1 succeeded. Local, if=GigabitEthernet0/2, nexthop 2000:1::1
Apr 18 08:41:15: IPV6: source 2000:1::100 (GigabitEthernet0/2)
Apr 18 08:41:15: dest 2000:1::1 (GigabitEthernet0/2)

Conclusions
n On retrouve dans ICMPv6 les fonctions d’ICMP mais il accueille aussi des applications qui
étaient séparées auparavant:
n Neighbor Discovery Protocol
n MLD autrefois nommé IGMP pour le multicast

Objectifs
n Comprendre le rôle d’NDP
n Comprendre ses algorithmes
n Comprendre toutes ses fonctionnalités

Sommaire
n Introduction
n Les Fonctionnalités NDP
n Les Algorithmes NDP
n State Machine for Reachability

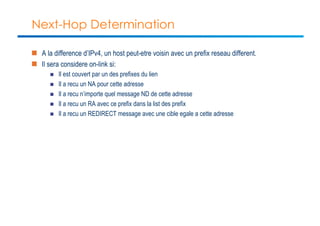

n Next Hop Determination
n Default Router Selection
n Duplicate Address Detection
n Autoconfiguration
n Lecture
n Conclusion

Fonctionnalités de ND
n RFC 4861, RFC 4862
n Router Discovery
n Neighbor Discovery
n Prefix Discovery
n Parameter Discovery
n Address Auto-Configuration
n Address Resolution
n Next-hop Determination
n Neighbor Unreachability Detection
n Duplicate Address Detection
n Redirection
n Default Router and More Specific route Selection
n Proxying node

NDP PDU
Message But ICMP Code Emetteur Cible Option
Router Solicitation
(RS)
Demande un RA
immediatement
133 Hotes Tous Routers SLLA
Router Advertisement
(RA)
Annonce: Router par
defaut, prefixes du
lien, prefixes
joignables,
paarametres
d’operations
134 Routeurs Emetteur du RS ou
tous les hotes
SLLA, MTU, info de
Prefix, info de Route,
Interval
d’annonces,info
d’agent maison
Neighbor Solicitation
(NS)
Requiers l’adresse de
lien de l’hote cible
135 Hotes Hote solicite ou le
noeud cible
SLLA
,, Repond au NA
Annonce le
changement d’adresse
du lien
136 Hotes Emetteur du NS ou
tous les Hotes
TLLA
Redirect Informe les hotes d’un
meilleur premier saut
137 Routeurs Hotes qui declencha le
redirect
TLLA
En-tetes Redirigee
Inverse neighbor
Solicitation (INS)
Requiers une
addresse IPv6
correspondant a
l’adresse de liaison de
donnee
141 Hotes Tous les hotes SLLA, TLLA, MTU, list
d’adresses sources
Inverse Neighbor
Advertisement (INA)
Reponse a un INA 142 Hotes Emetteur du INS SLLS, TLLA, List
d’adresses cibles,
MTU

Neighbor Discovery
n Neighbor Solicitation/Advertisement permettent de gérer le cache des voisins.
n IPv6 a mis en oeuvre un Automate d’état fini pour gérer ce cache efficacement.
n Remplace avantageusement ARP

Automate de gestion des Voisins

Etats des voisins
q INCOMPLETE
n « Address resolution is being performed on the entry. Specifically, a Neighbor Solicitation has been sent
to the solicited-node multicast address of the target, but the corresponding Neighbor Advertisement has
not yet been received. »
q REACHABLE
n « Positive confirmation was received within the last ReachableTime milliseconds that the forward path to
the neighbor was functioning properly. While REACHABLE, no special action takes place as packets are
sent. »!
q STALE
n « More than ReachableTime milliseconds have elapsed since the last positive confirmation was received
that the forward path was functioning properly. While stale, no action takes place until a packet is
sent. The STALE state is entered upon receiving a unsolicited Neighbor Discovery message that updates the
cached link-layer address. Receipt of such a message does not confirm reachability, and entering the
STALE state ensures reachability is verified quickly if the entry is actually being
used. However,reachability is not actually verified until the entry is actually used. »!
q DELAY
n « More than ReachableTime milliseconds have elapsed since the last positive confirmation was received
thatthe forward path was functioning properly, and a packet was sent within the last
DELAY_FIRST_PROBE_TIMEseconds. If no reachability confirmation is received within
DELAY_FIRST_PROBE_TIME seconds of entering the DELAY state, send a Neighbor Solicitation and changethe
state to PROBE. The DELAY state is an optimization that gives upper- layer protocols
additional time to provide reachability confirmation in those cases where ReachableTime
milliseconds have passed since the last confirmation due to lack of recent traffic. Without this
optimization, the opening of a TCP connectionafter a traffic lull would initiate probes even though the
subsequent three-way handshake would provide a reachability confirmation almost
immediately. »!
q PROBE
q « A reachability confirmation is actively sought by retransmitting Neighbor Solicitations every
RetransTimer milliseconds until a reachability confirmation is received. »!

ND - Sollicitation du voisin
n NS/NA
ICMP Type 135
Src =A
Dst = Solicited Multicast de B
Target= Adresse IP de B
Quel est votre adresse de liaison de données
(MAC)
ICMP Type 136
Src=B
Dst=A
adresse de liaison de données
(MAC) de B

Neighbor Sollicitation Header
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Type | Code | Checksum |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Reserved |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
+ +
| |
+ Target Address +
| |
+ +
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Options ...
+-+-+-+-+-+-+-+-+-+-+-+-

Neighbor Advertisement Header
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|R|S|O| Reserved |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
+ +
| |
+ Target Address +
| |
+ +
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Options ...
+-+-+-+-+-+-+-+-+-+-+-+-

ARP remplacé par NDP
sa13-72c#ping 2000:1::100!
!
Type escape sequence to abort.!
Sending 5, 100-byte ICMP Echos to 2000:1::100, timeout is 2 seconds:!
!!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/4 ms!
sa13-72c#!
Apr 18 08:36:03: ICMPv6-ND: DELETE -> INCMP: 2000:1::100!
Apr 18 08:36:03: ICMPv6-ND: Sending NS for 2000:1::100 on GigabitEthernet0/2!
Apr 18 08:36:03: ICMPv6-ND: Resolving next hop 2000:1::100 on interface GigabitEthernet0/2!
Apr 18 08:36:03: ICMPv6-ND: Received NA for 2000:1::100 on GigabitEthernet0/2 from 2000:1::100!
Apr 18 08:36:03: ICMPv6-ND: Neighbour 2000:1::100 on GigabitEthernet0/2 : LLA 0008.201a.7c38!
Apr 18 08:36:03: ICMPv6-ND: INCMP -> REACH: 2000:1::100!
Apr 18 08:36:08: ICMPv6-ND: Received NS for 2000:1::1 on GigabitEthernet0/2 from FE80::208:20FF:FE1A:7C38!
Apr 18 08:36:08: ICMPv6-ND: DELETE -> INCMP: FE80::208:20FF:FE1A:7C38!
Apr 18 08:36:08: ICMPv6-ND: Neighbour FE80::208:20FF:FE1A:7C38 on GigabitEthernet0/2 : LLA 0008.201a.7c38!
Apr 18 08:36:08: ICMPv6-ND: INCMP -> STALE: FE80::208:20FF:FE1A:7C38!
Apr 18 08:36:08: ICMPv6-ND: Sending NA for 2000:1::1 on GigabitEthernet0/2!
Apr 18 08:36:08: ICMPv6-ND: STALE -> DELAY: FE80::208:20FF:FE1A:7C38!
!
n Pas de perte de paquet pendant la résolution ND !!

Neighbor Sollicitation
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 400
Hop limit: 255
Source: fe80::2027:9779:3775:5cf8 (fe80::2027:9779:3775:5cf8)
Destination: fe80::38b1:e73c:c0f0:4442 (fe80::38b1:e73c:c0f0:4442)
Type: 135 (Neighbor solicitation)
Code: 0
Checksum: 0x64e3 [correct]
Target: fe80::38b1:e73c:c0f0:4442 (fe80::38b1:e73c:c0f0:4442)
ICMPv6 Option (Source link-layer address)
Type: Source link-layer address (1)
Length: 8
Link-layer address: ca:03:42:76:00:08
ICMPv6 Option (CGA)
Type: CGA (11)
Length: 192
Pad Length: 1
Reserved
CGA: 94CC49E03C4E5C8140E0CD97396A7359FE80000000000000...
Padding
SNIP

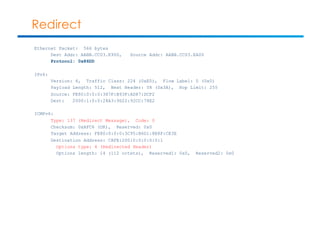

Découverte du Voisinage - Redirect
Src = A
Dest=B
Dest Ethernet:R1 (default Router)
A
R1
R2
Redirect:
Src=R1
Dst = A
Data= Bon router est R2
Dest Ethernet = A
B

Redirect
n Semblable au Redirect d’IPv4
n Permet de rediriger la source vers le meilleur Next-Hop lorsqu’un paquet est rerouté par la
même interface
n L’Hôte doit mettre a jour sa table pour envoyer le trafic par le meilleur chemin

Redirect
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Reserved |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
+ +
| |
+ Target Address +
| |
+ +
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| |
+ +
| |
+ Destination Address +
| |
+ +
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Options ...
+-+-+-+-+-+-+-+-+-+-+-+-

Redirect
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 856
Hop limit: 255
Source: fe80::2038:148e:b9df:fd6d (fe80::2038:148e:b9df:fd6d)
Destination: fe80::2027:9779:3775:5cf8 (fe80::2027:9779:3775:5cf8)
Type: 137 (Redirect)
Code: 0
Checksum: 0x5964 [correct]
Target: fe80::38b1:e73c:c0f0:4442 (fe80::38b1:e73c:c0f0:4442)
Destination: fe80::38b1:e73c:c0f0:4442 (fe80::38b1:e73c:c0f0:4442)
ICMPv6 Option (Target link-layer address)
Type: Target link-layer address (2)
Length: 8
ICMPv6 Option (Redirected header)
Type: Redirected header (4)
Length: 448
Reserved: 0 (correct)
Redirected packet
SNIP

ND - Annonce de Routeur
n Annonces Periodic RA
n ICMP Type = 134
n Src = Router Link-Local
n Dst = All nodes multicast address
n Data = Options, prefix, lifetime, autoconfig flag
n Routeur Cisco
n Ipv6 unicast-routing

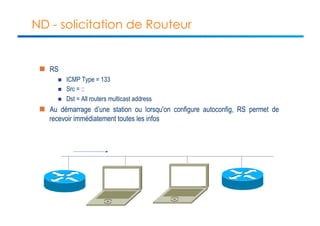

ND - solicitation de Routeur
n RS
n Src = ::
n Dst = All routers multicast address
n Au démarrage d’une station ou lorsqu'on configure autoconfig, RS permet de
recevoir immédiatement toutes les infos

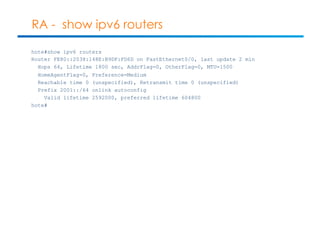

RA - show ipv6 routers
hote#show ipv6 routers
Router FE80::2038:148E:B9DF:FD6D on FastEthernet0/0, last update 2 min
Hops 64, Lifetime 1800 sec, AddrFlag=0, OtherFlag=0, MTU=1500
HomeAgentFlag=0, Preference=Medium
Reachable time 0 (unspecified), Retransmit time 0 (unspecified)
Prefix 2001::/64 onlink autoconfig
Valid lifetime 2592000, preferred lifetime 604800
hote#

RA capture
0110 .... = Version: 6
.... 0000 0000 .... .... .... .... .... = Traffic class: 0x00000000
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 104
Hop limit: 255
Source: fe80::207:cbff:fe3e:b6b3 (fe80::207:cbff:fe3e:b6b3)
Destination: ff02::1 (ff02::1)
Type: 134 (Router advertisement)
Code: 0
Checksum: 0xf74b [correct]
Cur hop limit: 64
Flags: 0x00
Router lifetime: 1800
Reachable time: 0
Retrans timer: 0
ICMPv6 Option (Prefix information)
Type: Prefix information (3)
Length: 32
Prefix length: 64
Flags: 0xc0
Valid lifetime: 86400
Preferred lifetime: 86400
Prefix: 2a01:e35:2f26:d340::
ICMPv6 Option (Recursive DNS Server)
Type: Recursive DNS Server (25)
Length: 40
Reserved
Lifetime: 600
Recursive DNS Servers: dns3.proxad.net (2a01:e00::2)
Recursive DNS Servers: dns2.proxad.net (2a01:e00::1)
ICMPv6 Option (MTU)
Type: MTU (5)
Length: 8
MTU: 1480
ICMPv6 Option (Source link-layer address)
Type: Source link-layer address (1)
Length: 8
Link-layer address: 00:07:cb:3e:b6:b3

Neighbor Unreachability Detection
n La communication entre 2 noeuds IPv6 peut être cassée.
n C’est important de le savoir pour mettre en route des méthodes de recovery si nécessaire. Un host peut
basculé
n r sur un nouveau routeur
n Il y a 2 façons de s’en rendre compte:
n Un protocole de plus haut niveau continue d’acquitter le trafic
n Un NA est reçu en réponse a un NS
n La Machine d’états peut être suivie sur un routeur en tapant la commande « debug ipv6 neighbor »

State Machine for Reachability
Create Entry
Send NS
Incomplete
NA2
Stale
Delay
Probe
Reachable
Te
NA1
Report Error
Delete Entry
NA3
Or
U
T or O or
NA4 or NA5
T
Retry NS
NA3 ou U
Retry NS
SEND NS
NA5 ou O
S NA3 ou U
NA5 ou O
T
Te
NA1 - Recevoir un NA avec Solicited=0
NA2- Recevoir un NA avec Solicited=1
NA3- Recevoir un NA avec Solicited=1 et Override=1
ou Override=0 et le link-layer identique a celui dans le
cache
NA4- Recevoir un NA avec solicited=1, Override=0 et
link-layer different du cache
NA5=Recevoir un NA avec solicited=0, override=1, et
link-layer diferent du cache
O - Recevoir un autre ND paquet avec link-layer
different du cache.
S- Envoyer un paquet
T- Timeout
Te- Timeout avec retry epuise
U- Couche superieur confirmee
T
T

Next-Hop Determination
n A la difference d’IPv4, un host peut-etre voisin avec un prefix reseau different.
n Il sera considere on-link si:
n Il est couvert par un des prefixes du lien
n Il a recu un NA pour cette adresse
n Il a recu n’importe quel message ND de cette adresse
n Il a recu un RA avec ce prefix dans la list des prefix
n Il a recu un REDIRECT message avec une cible egale a cette adresse

Next-Hop Determination Algorithm
Lookup in Dest
Cache [D,N]
Lookup in
Prefix List for [D,N]
Retrieve a default Router
N from router list
Nexthop=N
Not found
Off-link
Nexthop=N
Nexthop=D
Nexthop=D
D = Dest Address
N = Neighbor on same link
L = Link-layer address
Lookup in neighbor cache
for nexthop
Not found
Packet
Dropped
Neighbor
Discovery
Not found
Found
Entry
State
Packet Forwarded
Found
Reachable
Neigh. Unreachability
detection
Address Resolution
or Router Selection
Stale
Reachable
Not
Reachable

Default Router Selection
n Type A
n Ignore le default router preference et la route la plus spécifique présente dans le RA
n Si le routeur sélectionné n’est plus joignable, le host doit utiliser les autres en round-robin afin
de sonder (probe) chacun des routeurs.
n Type B
n Comme le type A mais le host tient compte de la préférence du routeurs.
n Type C
n Host qui implémente une table de routage.
n Quand un host type fait un next-hop determination il préfère les host Reachable et puis il
applique le longest match.

Detection d’adresses Dupliquées (DAD)
n Src = 0 (::)
n Dst = solicited node multicast address of A
n Data = link-layer de A
n Query: Quel est votre adresse de lien ?
A

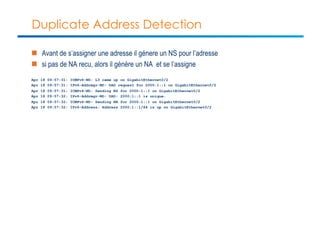

Duplicate Address Detection
n Avant de s’assigner une adresse il génere un NS pour l’adresse
n si pas de NA recu, alors il génère un NA et se l’assigne
Apr 18 09:57:31: ICMPv6-ND: L3 came up on GigabitEthernet0/2
Apr 18 09:57:31: IPv6-Addrmgr-ND: DAD request for 2000:1::1 on GigabitEthernet0/2
Apr 18 09:57:31: ICMPv6-ND: Sending NS for 2000:1::1 on GigabitEthernet0/2
Apr 18 09:57:32: IPv6-Addrmgr-ND: DAD: 2000:1::1 is unique.
Apr 18 09:57:32: ICMPv6-ND: Sending NA for 2000:1::1 on GigabitEthernet0/2
Apr 18 09:57:32: IPv6-Address: Address 2000:1::1/64 is up on GigabitEthernet0/2

Autoconfiguration
n RFC 4862, IPv6 Stateless Address Autoconfiguration
n Il utilise RS/RA pour obtenir le préfix et construire une adresse
n Il utilise NS (DAD) pour tester si cette adresse n’est pas déjà employée.
n Statefull Autoconfiguration avec DHCP pour IPv6 RFC3315.
n http://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6553/whitepaper_C11-472610.html

DHCPv6
n Les routeurs IPv6 signalent l’utilisation de DHCPv6
n Les bits M et O sont positionnés dans les RA
n Le bit M « Managed Adress Configuration » indique aux clients l’utilisation de DHCPv6 pour
obtenir leurs configuration
n Le bit O « Other Statefull Configuration » suggère aux clients d’utiliser DHCPv6 pour d’autres
configurations que la seule adresse
n Les clients et serveurs s’échangent ensuite grâce à DHCPv6
n DHCPv6 Request
n DHCPv6 Reply
n "ff02::1:2" Tous les relay agents et serveurs
n "ff05::1:3" Tous les Serveurs DHCPv6

Autoconfig - show ipv6
hote#sh ipv6 route
IPv6 Routing Table - Default - 5 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B - BGP, M - MIPv6, R - RIP, I1 - ISIS L1
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP
EX - EIGRP external
O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
S ::/0 [2/0]
via FE80::2038:148E:B9DF:FD6D, FastEthernet0/0
LC BAD:1:2:FC64:8ECC:593A:15C3:654/128 [0/0]
via FastEthernet0/0, receive
C 2001::/64 [0/0]
via FastEthernet0/0, directly connected
L 2001::20EC:31D3:14CB:A7A/128 [0/0]
via FastEthernet0/0, receive
L FF00::/8 [0/0]
via Null0, receive
hote#

Autoconfig - show ipv6 interface
hote#sh ipv6 int fa0/0
FastEthernet0/0 is up, line protocol is up
IPv6 is enabled, link-local address is FE80::38B1:E73C:C0F0:4442
BAD:1:2:FC64:8ECC:593A:15C3:654, subnet is BAD:1:2:FC64:8ECC:593A:15C3:654/128
2001::20EC:31D3:14CB:A7A, subnet is 2001::/64
FF02::1
FF02::1:FFC3:654
FF02::1:FFCB:A7A
FF02::1:FFF0:4442
MTU is 1500 bytes
Default router is FE80::2038:148E:B9DF:FD6D on FastEthernet0/0
hote#

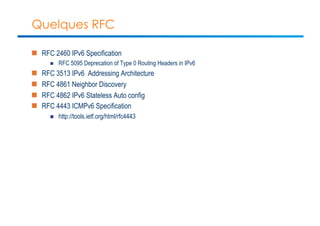

Quelques RFC
n RFC 2460 IPv6 Specification
n RFC 5095 Deprecation of Type 0 Routing Headers in IPv6
n RFC 3513 IPv6 Addressing Architecture
n RFC 4861 Neighbor Discovery
n RFC 4862 IPv6 Stateless Auto config
n RFC 4443 ICMPv6 Specification
n http://tools.ietf.org/html/rfc4443

Conclusion
n NDP fait partie de ICMPv6 donc inséparable d’IPv6.
n Il rend des services de type ARP, inverse ARP
n Redirect
n IDRP ICMP Discovery Router Protocol

Objectifs
n Comprendre DHCPv6
n Le support de DNS pour IPv6
n Lister les applications réseaux disponibles

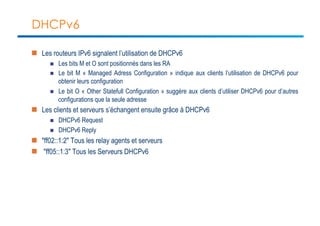

DHCPv6
n Statefull Autoconfiguration avec DHCP pour IPv6 RFC3315.
n http://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6553/whitepaper_C11-472610.html
n Les routeurs IPv6 signalent l’utilisation de DHCPv6
n Les bits M et O sont positionnés dans les RA
n Le bit M « Managed Adress Configuration » indique aux clients l’utilisation de DHCPv6 pour obtenir leurs
configuration
n Le bit O « Other Statefull Configuration » suggère aux clients d’utiliser DHCPv6 pour d’autres configurations
que la seule adresse
n Les clients et serveurs s’échangent ensuite grâce à DHCPv6
n DHCPv6 Request
n DHCPv6 Reply
n "ff02::1:2" Tous les relay agents et serveurs
n "ff05::1:3" Tous les Serveurs DHCPv6

DHCPv6 Sollicit
0110 .... = Version: 6
[0110 .... = This field makes the filter
"ip.version == 6" possible: 6]
.... 1110 0000 .... .... .... .... .... = Traffic
class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel:
0x00000000
Payload length: 56
Hop limit: 255
Source: fe80::38b1:e73c:c0f0:4442
(fe80::38b1:e73c:c0f0:4442)
Destination: ff02::1:2 (ff02::1:2)
User Datagram Protocol, Src Port: dhcpv6-client (546),
Dst Port: dhcpv6-server (547)
Source port: dhcpv6-client (546)
Destination port: dhcpv6-server (547)
Length: 56
Checksum: 0x86f0 [validation disabled]
DHCPv6
Message type: Solicit (1)
Transaction-ID: 0x00b44306
Elapsed time
option type: 8
option length: 2
elapsed-time: 0 ms
Client Identifier
option type: 1
option length: 10
DUID type: link-layer address (3)
Hardware type: Ethernet (1)
Option Request
option type: 6
option length: 4
Requested Option code: DNS recursive name server
(23)
Requested Option code: Domain Search List (24)
Identity Association for Non-temporary Address
option type: 3
option length: 12
IAID: 262145
T1: 0
T2: 0

DHCPv6 Advertise
0110 .... = Version: 6
[0110 .... = This field makes the filter
"ip.version == 6" possible: 6]
.... 1110 0000 .... .... .... .... .... = Traffic
class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel:
0x00000000
Payload length: 102
Hop limit: 255
Source: fe80::2027:9779:3775:5cf8
(fe80::2027:9779:3775:5cf8)
Destination: fe80::38b1:e73c:c0f0:4442
(fe80::38b1:e73c:c0f0:4442)
User Datagram Protocol, Src Port: dhcpv6-server (547),
Dst Port: dhcpv6-client (546)
Source port: dhcpv6-server (547)
Destination port: dhcpv6-client (546)
Length: 102
Checksum: 0x6db3 [validation disabled]
DHCPv6
Message type: Advertise (2)
Transaction-ID: 0x00b44306
Server Identifier
option type: 2
option length: 10
Client Identifier
option type: 1
option length: 10
Identity Association for Non-temporary Address
option type: 3
option length: 40
IAID: 262145
T1: 43200
T2: 69120
IA Address
option type: 5
option length: 24
IPv6 address: bad:1:2:2d98:8e14:c0b1:6ef5:8548
Preferred lifetime: 86400
Valid lifetime: 172800
Domain Search List
option type: 24
option length: 14
DNS Domain Search List
Domain: fredbovy.com

DHCPv6 Server
R4>show ipv6 dhcp
This device's DHCPv6 unique identifier(DUID): 00030001CA0342760008
R4>show ipv6 dhcp int
FastEthernet0/0 is in server mode
Using pool: fred
Preference value: 0
Hint from client: ignored
Rapid-Commit: disabled
R4#show ipv6 dhcp pool
DHCPv6 pool: fred
Static bindings:
Binding for client BADCAF0E
IA PD: IA ID not specified
Prefix: DEAD:BEEF::/48
preferred lifetime 604800, valid lifetime 2592000
Address allocation prefix: DEAD:BEEF:1:2:3::/64 valid 172800 preferred 86400 (1 in use, 0
conflicts)
Domain name: fredbovy.com
Active clients: 1
R4#show ipv6 dhcp bind
Client: FE80::38B1:E73C:C0F0:4442
DUID: 00030001CA0242760008
Username : unassigned
IA NA: IA ID 0x00040001, T1 43200, T2 69120
Address: DEAD:BEEF:1:2:6090:18A5:E017:DE5C

DHCPv6 Client
hote#show ipv6 dhcp interface
FastEthernet0/0 is in client mode
Prefix State is IDLE
Address State is OPEN
Renew for address will be sent in 11:39:08
List of known servers:
Reachable via address: FE80::2027:9779:3775:5CF8
DUID: 00030001CA0342760008
Preference: 0
Configuration parameters:
IA NA: IA ID 0x00040001, T1 43200, T2 69120
Address: BAD:1:2:FC64:8ECC:593A:15C3:654/128
expires at Aug 11 2010 02:36 PM (171549 seconds)
Domain name: fredbovy.com
Information refresh time: 0
Prefix Rapid-Commit: disabled
Address Rapid-Commit: disabled
Configuration:
interface FastEthernet0/0
ipv6 address dhcp

DHCPv6 Operation
*Aug 9 15:34:32.806: IPv6 DHCP: Received REPLY from FE80::2027:9779:3775:5CF8 on FastEthernet0/0
*Aug 9 15:34:32.806: IPv6 DHCP: IA_NA 00040001 contains status code NOADDRS-AVAIL
*Aug 9 15:34:32.806: IPv6 DHCP: DHCPv6 address changes state from REQUEST to SOLICIT (ADDR_NAK) on FastEthernet0/0
*Aug 9 15:34:32.806: IPv6 DHCP: No matching transaction ID in REPLY from FE80::2027:9779:3775:5CF8 on
FastEthernet0/0
*Aug 9 15:34:33.782: IPv6 DHCP: Sending SOLICIT to FF02::1:2 on FastEthernet0/0
*Aug 9 15:34:33.786: IPv6 DHCP: Received ADVERTISE from FE80::2027:9779:3775:5CF8 on FastEthernet0/0
*Aug 9 15:34:33.786: IPv6 DHCP: Adding server FE80::2027:9779:3775:5CF8
*Aug 9 15:34:33.786: IPv6 DHCP: Received ADVERTISE from FE80::2027:9779:3775:5CF8 on FastEthernet0/0
*Aug 9 15:34:34.858: IPv6 DHCP: Sending REQUEST to FF02::1:2 on FastEthernet0/0
*Aug 9 15:34:34.858: IPv6 DHCP: DHCPv6 address changes state from SOLICIT to REQUEST (ADDR_ADVERTISE_RECEIVED) on
FastEthernet0/0
*Aug 9 15:34:34.858: IPv6 DHCP: Processing options
*Aug 9 15:34:34.862: IPv6 DHCP: Adding address DEAD:BEEF:1:2:C541:3F5C:EA1A:BE21/128 to FastEthernet0/0
*Aug 9 15:34:34.870: IPv6 DHCP: T1 set to expire in 43200 seconds
*Aug 9 15:34:34.870: IPv6 DHCP: T2 set to expire in 69120 seconds
*Aug 9 15:34:34.870: IPv6 DHCP: Configuring domain name fredbovy.com
*Aug 9 15:34:34.870: IPv6 DHCP: DHCPv6 address changes state from REQUEST to OPEN (ADDR_REPLY_RECEIVED) on
FastEthernet0/0
*Aug 9 15:34:34.870: IPv6 DHCP: DHCPv6 address changes state from OPEN to OPEN (ADDR_REPLY_RECEIVED) on
FastEthernet0/0

DHCP Prefix Delegation
n Il est possible de recevoir une Prefix plutôt qu’une adresse
n Une fois ce prefix réçu par le client il peut l’utiliser pour configurer des interfaces IPv6
n Les routeurs CISCO gèrent la partie cliente et la partie serveur

DNS
n Transporter les requêtes DNS dans IPv6
0110 .... = Version: 6
.... 0000 0000 .... .... .... .... .... = Traffic class: 0x00000000
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 145
Hop limit: 255
Source: fe80::61e:64ff:feec:73a9 (fe80::61e:64ff:feec:73a9)
Destination: ff02::fb (ff02::fb)
User Datagram Protocol, Src Port: mdns (5353), Dst Port: mdns (5353)
Source port: mdns (5353)
Destination port: mdns (5353)
Length: 145
Checksum: 0x5753 [validation disabled]
Domain Name System (response)
n Coder les adresses IPv6 dans les messages DNS
n Type AAAA
Name: power-mac-g5-de-fred-bovy-6.local
Type: AAAA (IPv6 address)
.000 0000 0000 0001 = Class: IN (0x0001)
1... .... .... .... = Cache flush: True
Time to live: 2 minutes
Data length: 16
Addr: 2a01:e35:2f26:d340:61e:64ff:feec:73a9

DNS Capture
0110 .... = Version: 6
.... 0000 0000 .... .... .... .... .... = Traffic class: 0x00000000
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 145
Hop limit: 255
Source: fe80::61e:64ff:feec:73a9 (fe80::61e:64ff:feec:73a9)
Destination: ff02::fb (ff02::fb)
User Datagram Protocol, Src Port: mdns (5353), Dst Port: mdns (5353)
Source port: mdns (5353)
Destination port: mdns (5353)
Length: 145
Checksum: 0x5753 [validation disabled]
Domain Name System (response)
[Request In: 788]
[Time: -404.306754000 seconds]
Transaction ID: 0x0000
Flags: 0x8400 (Standard query response, No error)
Questions: 0
Answer RRs: 1
Authority RRs: 0
Additional RRs: 3
Answers
power-mac-g5-de-fred-bovy-6.local: type A, class IN, cache flush, addr 192.168.0.15
Type: A (Host address)
.000 0000 0000 0001 = Class: IN (0x0001)
1... .... .... .... = Cache flush: True
Data length: 4
Addr: 192.168.0.15

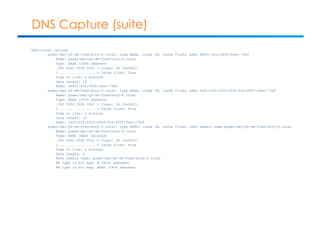

DNS Capture (suite)
Additional records
power-mac-g5-de-fred-bovy-6.local: type AAAA, class IN, cache flush, addr fe80::61e:64ff:feec:73a9
.000 0000 0000 0001 = Class: IN (0x0001)
1... .... .... .... = Cache flush: True
Data length: 16
Addr: fe80::61e:64ff:feec:73a9
power-mac-g5-de-fred-bovy-6.local: type AAAA, class IN, cache flush, addr 2a01:e35:2f26:d340:61e:64ff:feec:73a9
.000 0000 0000 0001 = Class: IN (0x0001)
1... .... .... .... = Cache flush: True
Data length: 16
Addr: 2a01:e35:2f26:d340:61e:64ff:feec:73a9
power-mac-g5-de-fred-bovy-6.local: type NSEC, class IN, cache flush, next domain name power-mac-g5-de-fred-bovy-6.local
Type: NSEC (Next secured)
.000 0000 0000 0001 = Class: IN (0x0001)
1... .... .... .... = Cache flush: True
Data length: 8
Next domain name: power-mac-g5-de-fred-bovy-6.local
RR type in bit map: A (Host address)
RR type in bit map: AAAA (IPv6 address)

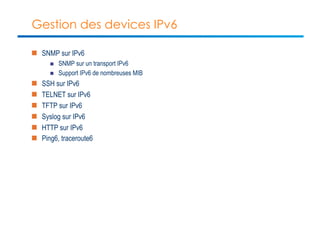

Gestion des devices IPv6
n SNMP sur IPv6
n SNMP sur un transport IPv6
n Support IPv6 de nombreuses MIB
n SSH sur IPv6
n TELNET sur IPv6
n TFTP sur IPv6
n Syslog sur IPv6
n HTTP sur IPv6
n Ping6, traceroute6

Conclusion
n Toutes les applications nécessaires à un déploiement réseaux sont disponibles
n Il y a quelques années certains ROOT Server DNS ne parlaient pas IPv6

Objectifs
n Comprendre les menaces sur NDP
n Comprendre l’approche de SEND pour contrecarrer les menaces répertoriées

Sommaire
n Introduction: Les Menaces et l’approche de SEND pour les contrecarrer
n Cryptographycally Generated Address
n Empêcher de se faire voler son adresse
n Address Delegation Authority
n Protège les Hôtes de routeurs frauduleux
n Un routeur doit avoir un certificat valide pour être choisi par un hôte.
n Exemples
n http://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6553/white_paper_c11-563156.html

Introduction
n NDP est une application de ICMPv6, il est donc encapsulé dans des paquets ICMPv6.
n Le protocole ND (Neighbor Discovery) d'IPv6 est un ensemble de messages et de processus
qui déterminent les relations entre les noeuds voisins.
n ND remplace ARP, ICMP Router Discovery et ICMP Redirection, utilise dans IPv4, et fournit
des fonctionnalités supplémentaires.
n ND est décrit dans le document RFC 2461, Neighbor Discovery for IP Version 6 (IPv6).
n De par le nombre de fonctions qu’il permet d’automatiser, NDP ouvre aussi de nombreux
trous de sécurité

Les fonctionnalités de NDP
n Les hotes utilisent ND pour effectuer les taches suivantes :
n Découvrir les routeurs voisins.
n Découvrir les adresses, les préfixes d'adresse et d'autres paramètres de configuration.
n Les routeurs utilisent ND pour effectuer les taches suivantes :
n Annoncer leurs présences, les paramètres de configuration des hôtes et les préfixes sur la liaison de
données.
n Indiquer aux hôtes une meilleure adresse de tronçon suivant pour la transmission des paquets a une
destination spécifique.
n Les noeuds utilisent ND pour effectuer les taches suivantes :
n Résoudre l'adresse de couche liaison d'un noeud voisin en direction duquel un paquet IPv6 est transmis
et déterminer le moment auquel l'adresse a change.
n Déterminer si des paquets IPv6 peuvent être envoyés a un voisin et reçus de celui-ci
n Les menaces sont décrites dans le RFC 3756

NDP Protocol Data Units
n Deux nouveaux PDUs
n Certificate Path Solicitation (CPS SEND)
n Certificate Path Advertisement (CPA SEND)
n Nouvelles Options NDP
n CGA - 11
n RSA - 12
n Certificate - 16
n Trust - 15
n Nonce - 14
n Timestamp -13

Option CGA
n L'option CGA permet de vérifier l'identité d'une machine émettrice d'un paquet NDP. Cette
option contient entre autre la clef publique de la machine émettrice, dont la cohérence avec
l'adresse source utilisée est vérifiée par la machine réceptrice.

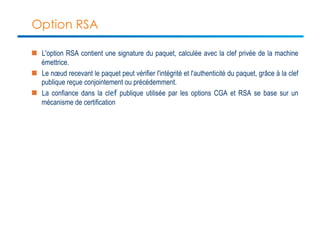

Option RSA
n L'option RSA contient une signature du paquet, calculée avec la clef privée de la machine
émettrice.
n Le noeud recevant le paquet peut vérifier l'intégrité et l'authenticité du paquet, grâce à la clef
publique reçue conjointement ou précédemment.
n La confiance dans la clef publique utilisée par les options CGA et RSA se base sur un
mécanisme de certification

Option d’Horodatage
n Une option d'horodatage (Timestamp) est utilisée pour protéger NDP des attaques de type
'rejeu'.

L’option NONCE
n Une option unicité (Nonce) est utilisée pour protéger les associations Demande/Réponse
(Solicit/Advertisement) :
n une réponse NDP devra contenir la même valeur NOnce que la demande correspondante
pour être valide.

Neighbor Discovery Options
Message CGA RSA Nonce Timestamp
Router Solicitation
(RS)
MUST unless sent
from unspecififed
MUST unless sent from
unspecififed
MUST MUST
Router
Advertisement (RA)
MAY. The CGA
option can be
omitted in RA but
this would be
rejected by current
IOS implementation
MUST MUST for sollicited
RA to all node
multicast.
Not needed for
unsolicited
MUST
Neighbor Solicitation
(NS)
MUST MUST MUST MUST
Neighbor
Advertisement (NA)
MUST MUST MUST for sollicited
NA to all node
multicast.
Not needed for
unsolicited
MUST
Redirect MAY MUST MUST

CPS/CPA
n Enfin deux nouveau messages (CPS/CPA) sont utilisés afin de permettre la découverte
automatique par une machine terminal d'un chemin de certification.
n Ce mécanisme permet a des machines utilisant l'auto configuration sans état (RFC 2462) de
vérifier la légitimité d'un routeur et celle des préfixes publiques sur le lien auprès d'un tiers
de confiance sur le réseau.

CPS/CPA
n Un host reçoit un RA d’un nouveau routeur
n Il n’a pas de certificat correspondant
n Il envoie un CPS vers le routeur
n Le routeur répond avec son certificat
n Si l’hôte et le routeurs ont des certificats trustes par la même autorité, l’host accepte le RA
sinon il le rejette

DAD - 3 TENTATIVES
Jan 7 09:40:23: %IPV6_ND-4-DUPLICATE: Duplicate address FE80::C2:3A71:71F2:CB17 on
Ethernet0/0
Jan 7 09:40:23: %IPV6_ND-4-DUPLICATE: Duplicate address FE80::847:1745:E31D:F38B on
Ethernet0/0
Jan 7 09:40:24: %IPV6_ND-4-DUPLICATE: Duplicate address FE80::18:F205:D13E:EC43 on
Ethernet0/0
show ipv6 interface ethernet0/0
Ethernet0/0 is up, line protocol is up
IPv6 is stalled, link-local address is FE80::18:F205:D13E:EC43 [DUP]
2000:1::CDC:14FC:266F:6C56, subnet is 2000:1::/64 [TEN]
FF02::1
MTU is 1500 bytes

DAD
show ipv6 cga address-db
2000:1::/64 ::CDC:14FC:266F:6C56 - table 0x0
interface: Ethernet0/0 (3)
modifier: NEWSEND
collisions: 0
FE80::/64 ::18:F205:D13E:EC43 - table 0x12000003
modifier: NEWSEND
collisions: 2

Redirect
Ethernet Packet: 566 bytes
Dest Addr: AABB.CC03.E900, Source Addr: AABB.CC03.EA00
Protocol: 0x86DD
IPv6:
Version: 6, Traffic Class: 224 (0xE0), Flow Label: 0 (0x0)
Payload Length: 512, Next Header: 58 (0x3A), Hop Limit: 255
Source: FE80:0:0:0:387F:B93F:AD87:DCF2
Dest: 2000:1:0:0:28A3:9D22:92CC:78E2
ICMPv6:
Type: 137 (Redirect Message), Code: 0
Checksum: 0xAFC6 (OK), Reserved: 0x0
Target Address: FE80:0:0:0:3C95:B6D1:8E8F:CE3E
Destination Address: CAFE:200:0:0:0:0:0:1
Options type: 4 (Redirected Header)
Options length: 14 (112 octets), Reserved1: 0x0, Reserved2: 0x0

Redirect (Suite)
Options type: 11 (CGA Parameters)
Options length: 24 (192 octets),
Pad length: 1 (8 octets), Reserved: 0x0
Modifier: 47D8:E91E:8E98:5C71:2B8E:8A4B:94E8:CC9
Subnet Prefix: FE80:0:0:0
Collision Count: 0
Public key:
0 : 3081 9F30 0D06 092A 8648 86F7 0D01 0101 0500 0381 0..0...*.H..........
20 : 8D00 3081 8902 8181 00C1 6305 BC6C ED66 BACE 3472 ..0.......c..l.f..4r
40 : 31B5 5BEA D07E 0B4C D4AC 1983 9DB1 0245 F769 3561 1.[..~.L.......E.i5a
60 : 3745 59C2 52D9 1185 4734 E325 D3FE 5803 4F0A 4072 7EY.R...G4.%..X.O.@r
80 : 697D A71A D718 3334 5DC8 F10F F44B AF16 24A0 9E86 i}....34]....K..$...
100 : 8D84 131A 0548 A8AF CC16 74E1 ACB5 6127 D82C 84F0 .....H....t...a'.,..
120 : 9CD7 4EE9 DB5B 7EFA 8AF7 4AE1 0643 9A9C 5DA2 1FEA ..N..[~...J..C..]...
140 : 19EC 15B6 CCF3 AFE9 53B9 3CF7 28DF C3CC 4F02 0301 ........S.<.(...O...
160 : 0001 ..
Padding:
0 : 00 .
Options type: 13 (Timestamp)
Reserved:
0 : 0000 0000 0000 ......
Timestamp: 0:4934:11AA:6A74

Redirect (suite)
Options type: 12 (RSA Signature)
Options length: 19 (152 octets)
Reserved: 0x0
Key Hash:
0 : 6537 1956 E030 F1E0 3C2B 8BB1 1B02 CA68 e7.V.0..<+.....h
Digital Signature and padding:
0 : 5C17 AFCF 17D5 C267 56C4 E460 00C1 0713 4053 7EEE ......gV..`....@S~.
20 : FD20 ABCB 5191 E799 2164 14A9 065D 6936 5E35 CA7F . ..Q...!d...]i6^5..
40 : 6C9A 4D4A 4A0F D7FA 87DE A1CB F813 4C29 843A E6E9 l.MJJ.........L).:..
60 : 41D5 6834 F9CF 90C7 A827 5830 C183 FE0C 7E76 F990 A.h4.....'X0....~v..
80 : 6DDD CBF5 E582 0E52 EABA 3A4A E84F ED5F BC05 859A m......R..:J.O._....
100 : 454A 1272 2427 0BA1 5647 D2F2 94DA FF1B 901D 345D EJ.r$'..VG........4]
120 : 4DB9 9F49 733C 67E4 74E1 ACB5 M..Is<g.t...
Dec 1 04:32:50 PM 2008: INFO: Start Checking RFC 2461 8.1 Conformance
Dec 1 04:32:50 PM 2008: INFO: Source Address is a link-local: FE80:0:0:0:387F:B93F:AD87:DCF2
Dec 1 04:32:50 PM 2008: INFO: ICMPv6 is 40 octets or more
Dec 1 04:32:50 PM 2008: INFO: ICMPv6 dest @ in the redir msg is not a mc CAFE:200:0:0:0:0:0:1
Dec 1 04:32:50 PM 2008: INFO: target address is link-local or same as dest @
Dec 1 04:32:50 PM 2008: INFO: Adding Option:4 Count:1
Dec 1 04:32:50 PM 2008: INFO: found 4 options
Dec 1 04:32:50 PM 2008: INFO: Analyzing options:
Options type: 4 (Redirected Header)

Redirect (suite)
Options length: 14 (112 octets), Reserved1: 0x0, Reserved2: 0x0
IP header + data:
0 : 6000 0000 003C 3A3F 2000 0001 0000 0000 28A3 9D22 `....<:? .......(.."
20 : 92CC 78E2 CAFE 0200 0000 0000 0000 0000 0000 0001 ..x.................
40 : 8000 1F20 154D 0000 0001 0203 0405 0607 0809 0A0B ... .M..............
60 : 0C0D 0E0F 1011 1213 1415 1617 1819 1A1B 1C1D 1E1F ....................
80 : 2021 2223 2425 2627 2829 2A2B 2C2D 2E2F 3031 3233 !"#$%&'()*+,-./0123
100 : 0000 0000 ....
Options type: 11 (CGA Parameters)
Pad length: 1 (8 octets), Reserved: 0x0
Modifier: 47D8:E91E:8E98:5C71:2B8E:8A4B:94E8:CC9
Subnet Prefix: FE80:0:0:0
Collision Count: 0
Public key:
0 : 3081 9F30 0D06 092A 8648 86F7 0D01 0101 0500 0381 0..0...*.H..........
20 : 8D00 3081 8902 8181 00C1 6305 BC6C ED66 BACE 3472 ..0.......c..l.f..4r
40 : 31B5 5BEA D07E 0B4C D4AC 1983 9DB1 0245 F769 3561 1.[..~.L.......E.i5a
60 : 3745 59C2 52D9 1185 4734 E325 D3FE 5803 4F0A 4072 7EY.R...G4.%..X.O.@r
80 : 697D A71A D718 3334 5DC8 F10F F44B AF16 24A0 9E86 i}....34]....K..$...
100 : 8D84 131A 0548 A8AF CC16 74E1 ACB5 6127 D82C 84F0 .....H....t...a'.,..
120 : 9CD7 4EE9 DB5B 7EFA 8AF7 4AE1 0643 9A9C 5DA2 1FEA ..N..[~...J..C..]...
140 : 19EC 15B6 CCF3 AFE9 53B9 3CF7 28DF C3CC 4F02 0301 ........S.<.(...O...
160 : 0001 ..
Padding:
0 : 00 .

Redirect (suite)
Options type: 13 (Timestamp)
Reserved:
0 : 0000 0000 0000 ......
Timestamp: 0:4934:11AA:6A74
Options type: 12 (RSA Signature)
Options length: 19 (152 octets)
Reserved: 0x0
Key Hash:
0 : 6537 1956 E030 F1E0 3C2B 8BB1 1B02 CA68 e7.V.0..<+.....h
Digital Signature and padding:
0 : 5C17 AFCF 17D5 C267 56C4 E460 00C1 0713 4053 7EEE ......gV..`....@S~.
20 : FD20 ABCB 5191 E799 2164 14A9 065D 6936 5E35 CA7F . ..Q...!d...]i6^5..
40 : 6C9A 4D4A 4A0F D7FA 87DE A1CB F813 4C29 843A E6E9 l.MJJ.........L).:..
60 : 41D5 6834 F9CF 90C7 A827 5830 C183 FE0C 7E76 F990 A.h4.....'X0....~v..
80 : 6DDD CBF5 E582 0E52 EABA 3A4A E84F ED5F BC05 859A m......R..:J.O._....
100 : 454A 1272 2427 0BA1 5647 D2F2 94DA FF1B 901D 345D EJ.r$'..VG........4]
120 : 4DB9 9F49 733C 67E4 74E1 ACB5 M..Is<g.t...
Dec 1 04:32:50 PM 2008: INFO: Result: 1

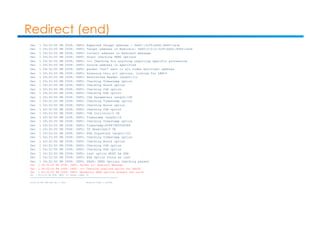

Redirect (end)
Dec 1 04:32:50 PM 2008: INFO: Expected Target address : fe80::3c95:b6d1:8e8f:ce3e
Dec 1 04:32:50 PM 2008: INFO: Target address in Redirect: fe80:0:0:0:3c95:b6d1:8e8f:ce3e
Dec 1 04:32:50 PM 2008: INFO: Correct address in Redirect message
Dec 1 04:32:50 PM 2008: INFO: Start checking SEND options
Dec 1 04:32:50 PM 2008: INFO: ==> Checking for anything requiring specific processing
Dec 1 04:32:50 PM 2008: INFO: Source address is specified
Dec 1 04:32:50 PM 2008: INFO: packet *not* sent to all nodes multicast address
Dec 1 04:32:50 PM 2008: INFO: Scanning thru all options. looking for LEN=0
Dec 1 04:32:50 PM 2008: INFO: Redirected Header length:112
Dec 1 04:32:50 PM 2008: INFO: Checking Timestamp option
Dec 1 04:32:50 PM 2008: INFO: Checking Nonce option
Dec 1 04:32:50 PM 2008: INFO: Checking CGA option
Dec 1 04:32:50 PM 2008: INFO: Checking RSA option
Dec 1 04:32:50 PM 2008: INFO: CGA Parameters length:192
Dec 1 04:32:50 PM 2008: INFO: CGA Collision:0 OK
Dec 1 04:32:50 PM 2008: INFO: Timestamp length:16
Dec 1 04:32:50 PM 2008: INFO: Timestamp:80487983508084
Dec 1 04:32:50 PM 2008: INFO: TS Reserved:0 OK
Dec 1 04:32:50 PM 2008: INFO: RSA Signature length:152
Dec 1 04:32:50 PM 2008: INFO: Checking RSA option
Dec 1 04:32:50 PM 2008: INFO: Last option MUST be RSA
Dec 1 04:32:50 PM 2008: INFO: RSA Option found as last
Dec 1 04:32:50 PM 2008: INFO: PASS: SEND Options checking passed
Dec 1 04:32:50 PM 2008: INFO: Packet is: Redirect Message
Dec 1 04:32:50 PM 2008: INFO: ==> Checking required option for REDIR
Dec 1 04:32:50 PM 2008: INFO: Mandatory SEND options present and valid
Dec 1 04:32:50 PM 2008: INFO: ==> Packet number 25
=============================================================================
16:32:42.891 GMT Mon Dec 1 2008 Relative Time: 1.327999

Configuration CGA Cisco
n Générer une paire de clefs (key pair)
unix1a(config)#crypto key generate rsa label FRED modulus 1024
The name for the keys will be: FRED
% The key modulus size is 1024 bits
% Generating 1024 bit RSA keys, keys will be non-exportable...[OK]
n Configurer un modifier et le SEC Level
unix1a(config)#ipv6 cga modifier rsakeypair FRED sec-level 2
% Increase maximum iterations allowed (0)
unix1a(config)#
n Appliquer le Modifier à l’Interface
unix1a(config)#int et0/0
unix1a(config-if)#ipv6 cga rsakeypair FRED
n Configurer des Adresses CGA
unix1a(config)#int et0/0
unix1a(config-if)#ipv6 address fe80:: link-local cga
unix1a(config-if)#ipv6 address 2000::/64 cga

unix1a#sh run int et0/0
Building configuration...
Current configuration : 154 bytes
!
interface Ethernet0/0
ip address 10.1.1.1 255.255.255.0
ipv6 cga rsakeypair FRED
ipv6 address FE80:: link-local cga
ipv6 address 2000::/64 cga
end
unix1a#sh ipv6 int et0/0
IPv6 is enabled, link-local address is FE80::50C9:E166:EED0:B87A
2000::5814:3232:68B9:9B23, subnet is 2000::/64
FF02::1
FF02::1:FFB9:9B23
FF02::1:FFD0:B87A
MTU is 1500 bytes

unix1a#sh ipv6 cga modifier-db
::
label: FRED
sec level: 2
Addresses:
2000::5814:3232:68B9:9B23
FE80::50C9:E166:EED0:B87A
unix1a#sh ipv6 cga address-db
2000::/64 ::5814:3232:68B9:9B23 - table 0x0
modifier: FRED
collisions: 0
FE80::/64 ::50C9:E166:EED0:B87A - table 0x12000003
modifier: FRED
collisions: 0
unix1a#

Configuration ADD
n Au minimum, il faut
n Un serveur de Certificats: CA
n Un Routeur
n Un Host
n On peut configurer toutes ces fonctions sur des routeurs Cisco

Configuration du CA
CA#sh crypto pki server
Certificate Server CA:
Status: enabled
State: enabled
Server's configuration is locked (enter "shut" to unlock it)
Issuer name: C=FR, ST=fr, L=example, O=Cisco, OU=NSSTG, CN=CA0
CA cert fingerprint: E85AE4FB 75E897D9 B95A6777 E64A45F1
Granting mode is: auto
Last certificate issued serial number (hex): 2
CA certificate expiration timer: 16:38:21 UTC Jan 25 2013
CRL NextUpdate timer: 16:37:22 UTC Jan 27 2010
Current primary storage dir: nvram:
Database Level: Minimum - no cert data written to storage
CA#sh ip http server status
HTTP server status: Enabled
HTTP server port: 80
HTTP server active supplementary listener ports:
HTTP server authentication method: enable
HTTP server digest algorithm: md5
HTTP server access class: 0
HTTP server base path:
HTTP server help root:
Maximum number of concurrent server connections allowed: 5
Server idle time-out: 180 seconds
Server life time-out: 180 seconds
Maximum number of requests allowed on a connection: 1
HTTP server active session modules: ALL
HTTP secure server capability: Present
HTTP secure server status: Disabled
HTTP secure server port: 443
HTTP secure server ciphersuite: 3des-ede-cbc-sha des-cbc-sha rc4-128-md5 rc4-128-sha
HTTP secure server client authentication: Disabled
HTTP secure server trustpoint:

Configuration du CA
crypto pki server CA
issuer-name C=FR, ST=fr, L=example, O=Cisco, OU=NSSTG,
CN=CA0
grant auto
ip http server

Configuration du Routeur
n Configurer un trustpoint
crypto pki trustpoint SEND
enrollment url http://192.168.0.1:80
serial-number
subject-name C=FR, ST=fr, L=example, O=cisco, OU=nsstg, CN=router
revocation-check none
rsakeypair SEND
n Authentification auprés du CA
n Récupère le Certificat du CA
n crypto pki authenticate SEND
n Enrollment auprès du CA
n Récupère le Certificat du Routeur
n crypto pki enroll SEND

Configuration du Host
n Configurer un trustpoint
crypto pki trustpoint SEND
enrollment url http://192.168.0.1:80
serial-number
revocation-check none
n Authentification auprès du CA
crypto pki authenticate SEND
hote#sh ipv6 nd secured certificates
Total number of entries: 1 / 32
Hash id RA certcnt certrcv state
2B5559355296F787B9A99EB6943AD563 0x00001065 no 1 1
CERT_VALIDATED
certificate No 0
subject
hostname=R2+serialNumber=4294967295,c=FR,st=fr,l=example,o=cisco,ou=nsstg,cn=router issuer
c=FR,st=fr,l=example,o=Cisco,ou=NSSTG,cn=CA0

Traitement du RA
unix1a# debug ipv6 nd secured
00:12:29: SEND: EVENT: IPV6_SEND_CERT_T2_FIRED CURRENT STATE: CERT_VALIDATED
00:12:29: SEND: Verifying certificate
00:12:29: SEND: Certificate validated
00:12:29: SEND: action: Start T1
00:12:29: SEND: NEW STATE TR: CERT_VALIDATING
00:12:29: SEND: EVENT: IPV6_SEND_CERT_VALID_CHAIN CURRENT STATE: CERT_VALIDATING
00:12:29: SEND: action: Stop T1
00:12:29: SEND: action: Set trust level in RA then deliver it
00:12:29: SEND: action: Deliver RA packet to stack
00:12:29: SEND: NEW STATE TR: CERT_VALIDATED
00:13:29: SEND: EVENT: IPV6_SEND_CERT_T2_FIRED CURRENT STATE: CERT_VALIDATED
00:13:29: SEND: Verifying certificate
00:13:29: SEND: Certificate validated
00:13:29: SEND: NEW STATE TR: CERT_VALIDATING
00:13:29: SEND: EVENT: IPV6_SEND_CERT_VALID_CHAIN CURRENT STATE: CERT_VALIDATING
00:13:29: SEND: action: Stop T1
00:13:29: SEND: action: Set trust level in RA then deliver it
00:13:29: SEND: action: Deliver RA packet to stack
00:13:29: SEND: NEW STATE TR: CERT_VALIDATED
unix1a#show ipv6 nd secured certificate
Total number of entries: 1 / 32
Hash id RA certcnt certrcv state
9F3F0B3AEE9F9204720096454EAF0BBA 0x00003D12 no 1 1 CERT_VALIDATED
certificate No 0
subject serialNumber=117285866+hostname=unix1b,c=FR,st=PACA,l=Biot,o=Cisco,ou=ITD,cn=unix1b
issuer c=FR,st=PACA,l=Biot,o=Cisco,ou=ITD,cn=CA0

Certificats sur le Routeur
unix1b#sh crypto pki cert
Certificate
Status: Available
Certificate Serial Number (hex): 02
Certificate Usage: General Purpose
Issuer:
c=FR
st=PACA
l=Biot
o=Cisco
ou=ITD
cn=CA0
Subject:
Name: unix1b
Serial Number: 117285866
serialNumber=117285866+hostname=unix1b
c=FR
st=PACA
l=Biot
o=Cisco
ou=ITD
cn=unix1b
CRL Distribution Points:
http://10.0.1.200/CS
Validity Date:
start date: 16:20:32 BST Apr 29 2009
end date: 16:20:32 BST Apr 29 2010
Associated Trustpoints: FRED
CA Certificate
Status: Available
Certificate Serial Number (hex): 01
Certificate Usage: Signature
Issuer:
c=FR
st=PACA
l=Biot
o=Cisco
ou=ITD
cn=CA0
Subject:
c=FR
st=PACA
l=Biot
o=Cisco
ou=ITD
cn=CA0
Validity Date:
start date: 16:17:44 BST Apr 29 2009
end date: 16:17:44 BST Apr 28 2012
Associated Trustpoints: FRED

Compteur PDU SEND
hote#show ipv6 nd sec counters int f0/0
Received ND messages on FastEthernet0/0:
rcvd accept SLLA TLLA PREFIX MTU CGA RSA TS NONCE TA CERT
RA 19 19 19 0 19 19 19 19 19 0 0 0
NS 1 1 1 0 0 0 1 1 1 1 0 0
NA 4 3 0 4 0 0 4 4 4 2 0 0
CPA 1 1 0 0 0 0 0 0 0 0 1 1
Dropped ND messages on FastEthernet0/0:
Codes CGA_VFY: CGA option does not verify
drop CGA_VFY
NA 1 1
Sent ND messages on FastEthernet0/0:
sent aborted SLLA TLLA CGA RSA TS NONCE TA
NS 5 0 2 0 4 4 4 4 0
NA 3 0 0 2 3 3 3 1 0
CPS 1 0 0 0 0 0 0 0 1
hote#

debug ipv6 nd secured
*Jan 28 13:08:49.575: %SYS-5-CONFIG_I: Configured from console by console
*Jan 28 13:09:12.591: SEND: EVENT: IPV6_SEND_CERT_T2_FIRED CURRENT STATE: CERT_VALIDATED
*Jan 28 13:09:12.595: SEND: Verifying certificate
*Jan 28 13:09:12.647: SEND: Certificate validated
*Jan 28 13:09:12.647: SEND: action: Start T1
*Jan 28 13:09:12.647: SEND: NEW STATE TR: CERT_VALIDATING
*Jan 28 13:09:12.647: SEND: EVENT: IPV6_SEND_CERT_VALID_CHAIN CURRENT STATE: CERT_VALIDATING
*Jan 28 13:09:12.647: SEND: action: Stop T1
*Jan 28 13:09:12.647: SEND: action: Set trust level in RA then deliver it
*Jan 28 13:09:12.647: SEND: action: Deliver RA packet to stack
*Jan 28 13:09:12.647: SEND: action: Start T2
*Jan 28 13:09:12.647: SEND: NEW STATE TR: CERT_VALIDATED
*Jan 28 13:09:18.443: SEND: Receive: ND_ROUTER_ADVERT
*Jan 28 13:09:18.447: SEND: src FE80::2038:148E:B9DF:FD6D
*Jan 28 13:09:18.447: SEND: dst FF02::1
*Jan 28 13:09:18.451: SEND: Received at: 0x4B618C7E73B9 = 13:09:18 UTC Jan 28 2010
*Jan 28 13:09:18.455: SEND: option 1 len 8: ND_OPT_SOURCE_LINKADDR
*Jan 28 13:09:18.455: SEND: option 5 len 8: ND_OPT_MTU
*Jan 28 13:09:18.455: SEND: option 3 len 32: ND_OPT_PREFIX_INFORMATION
*Jan 28 13:09:18.455: SEND: option 11 len 192: ND_OPT_CGA
*Jan 28 13:09:18.455: SEND: option 13 len 16: ND_OPT_TIMESTAMP
*Jan 28 13:09:18.455: SEND: option 12 len 152: ND_OPT_RSA
*Jan 28 13:09:18.455: SEND: Verifying address FE80::2038:148E:B9DF:FD6D
*Jan 28 13:09:18.455: SEND: sec is 1
*Jan 28 13:09:18.455: SEND: keylen is 1024

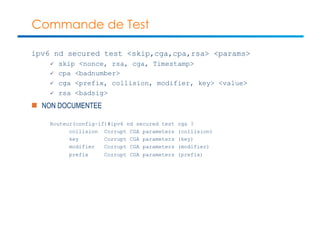

Commande de Test
ipv6 nd secured test <skip,cga,cpa,rsa> <params>
ü skip <nonce, rsa, cga, Timestamp>
ü cpa <badnumber>
ü cga <prefix, collision, modifier, key> <value>
ü rsa <badsig>
n NON DOCUMENTEE
Routeur(config-if)#ipv6 nd secured test cga ?
collision Corrupt CGA parameters (collision)
key Corrupt CGA parameters (key)
modifier Corrupt CGA parameters (modifier)
prefix Corrupt CGA parameters (prefix)

Conclusion
n SEND permet de sécuriser NDP
n Il devient quasiment impossible de voler une adresse
n Impossible de se faire passer pour un routeur pour capter des flux

Objectif
n Garantir un routeur par défaut disponible
n Transparent pour les hôtes

Sommaire
n Introduction
n Un Exemple HSRP
n Conclusions

Introduction
n Un protocol FHRP fournit une adresse virtuelle utilisée par les stations comme next hop.
n Cette adresse est attribuée à plusieurs routeurs
n 1 seul est actif a la fois
n Permet de tracker une interface

Les Protocoles FHRP
n HSRP
n GLBP
n VRRP
n La moins couteuse
n Neighbor Discovery (NDP)
n La plus couteuse
n Tourner un protocole de routage sur les hôtes
n Peut s’avérer moins performant (RIPng)

Introduction HSRPv6
n Portage d’HSRP sur IPv6
n Permet une adresse Link-Locale Virtuelle
n Hello UDP
n Priorité par défaut 100
n Tracker une interface pour basculer sur un routeur de secours si un lien tombe

HSRP pour IPv6 - Configuration
no ip address
ipv6 address FE80::3 link-local
ipv6 address 2000::1/100
standby version 2
standby 1 ipv6 FE80::5
end
unix1a#
no ip address
standby version 2
end

HSRP pour IPv6
unix1a#sh stand
Ethernet0/0 - Group 1 (version 2)
State is Standby
1 state change, last state change 00:00:19
Virtual IP address is FE80::5
Active virtual MAC address is 0005.73a0.0001
Local virtual MAC address is 0005.73a0.0001 (v2 IPv6 default)
Hello time 3 sec, hold time 10 sec
Next hello sent in 0.816 secs
Preemption disabled
Active router is FE80::4, priority 100 (expires in 7.808 sec)
MAC address is aabb.cc03.ea00
Standby router is local
Priority 100 (default 100)
Group name is "hsrp-Et0/0-1" (default)
unix1b#sh stand
State is Active
2 state changes, last state change 00:08:37
Preemption disabled
Active router is local
Standby router is FE80::3, priority 100 (expires in 9.376 sec)
unix1b#

HSRP pour IPv6
unix1a#sh ipv6 int et0/0
IPv6 is enabled, link-local address is FE80::3 [UNA]
Virtual link-local address(es):
FE80::5 [UNA/OOD/INIT]
2000::1, subnet is 2000::/100
FF02::1
FF02::2
FF02::66
FF02::1:FF00:1
FF02::1:FF00:3
MTU is 1500 bytes
unix1a#
unix1b#sh ipv6 int et0/0
IPv6 is enabled, link-local address is FE80::4 [UNA]
Virtual link-local address(es):
FE80::5 [OOD]
2000::2, subnet is 2000::/100
FF02::1
FF02::2
FF02::66
FF02::1:FF00:2
FF02::1:FF00:4
FF02::1:FF00:5
MTU is 1500 bytes
unix1b#

HSRP pour IPv6
Apr 24 07:02:34.483 BST: IPV6: source FE80::4 (local)
Apr 24 07:02:34.483 BST: dest FF02::66 (Ethernet0/0)
Apr 24 07:02:34.483 BST: traffic class 224, flow 0x0, len 100+0, prot 17, hops 255, originating
Apr 24 07:02:34.483 BST: IPv6-Fwd: Sending on Ethernet0/0
Apr 24 07:02:34.747 BST: IPV6: source FE80::3 (Ethernet0/0)
Apr 24 07:02:34.747 BST: dest FF02::66
Apr 24 07:02:34.747 BST: traffic class 224, flow 0x0, len 100+14, prot 17, hops 255, forward to ulp
Apr 24 07:02:34.747 BST: HSRP: Et0/0 Grp 1 Hello in FE80::3 Standby pri 100 vIP FE80::5
unix1b#

HSRP Standby take over
pagent1a#ping
Protocol [ip]: ipv6
Target IPv6 address: fe80::3
Repeat count [5]: 23323333
Datagram size [100]:
Timeout in seconds [2]:
Extended commands? [no]: y
UDP protocol? [no]:
Verbose? [no]:
Precedence [0]:
DSCP [0]:
Include hop by hop option? [no]:
Include destination option? [no]:
Sweep range of sizes? [no]:
Output Interface: Ethernet0/0
Sending 23323333, 100-byte ICMP Echos to FE80::3, timeout is 2 seconds:
Packet sent with a source address of FE80::5
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!......!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!
pagent1a#X

HSRP track une interface
unix1a#sh stand
State is Standby
Preemption enabled
Track interface Ethernet1/0 state Down decrement 10
Current configuration : 194 bytes#
!#
interface Ethernet0/0#
no ip address#
ipv6 address FE80::3 link-local#
ipv6 address 2000::1/100#
standby version 2#
standby 1 ipv6 FE80::5#
standby 1 preempt
standby 1 track Ethernet1/0
#
unix1a#unix1a#conf t
Enter configuration commands, one per line. End with CNTL/Z.
unix1a(config)# int et 1/0
unix1a(config-if)#no shut
unix1a(config-if)#^Z
unix1a#sh stand
State is Standby
Preemption enabled
Track interface Ethernet1/0 state Up decrement 10

Conclusion
n IPv6 fournit avec ND un moyen de configurer automatiquement un routeur par défaut
n Insuffisant pour un basculement rapide en cas de problème
n Autres solutions:
n tourner un protocole de routage sur la station
n utiliser un FHRP (HSRPv6, GLBP)

Objectif
n Les protocoles de routages IPv6 permettent:
n le routage intra AS
- RIPv2, OSPFv3, ISIS, EIGRP
n Le routage inter Autonomous System
- BGP

Sommaire
n Introduction
n Les Protocoles de routages Intra-AS
n RIPv2
n OSPFv3
n ISIS
n EIGRP
n Les Protocoles de routages Inter AS
n BGP
n Conclusions

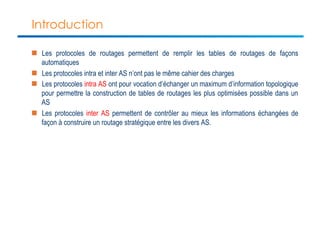

Introduction
n Les protocoles de routages permettent de remplir les tables de routages de façons
automatiques
n Les protocoles intra et inter AS n’ont pas le même cahier des charges
n Les protocoles intra AS ont pour vocation d’échanger un maximum d’information topologique
pour permettre la construction de tables de routages les plus optimisées possible dans un
AS
n Les protocoles inter AS permettent de contrôler au mieux les informations échangées de
façon à construire un routage stratégique entre les divers AS.

Les Protocoles Intra AS
n RIPv2
n EIGRP
n OSPFv3
n ISIS

RIPng
n RFC 2080
n Basé sur RIPv2
n Distance Vector
n Routage par rumeur
n Spit-horizon, poison reverse
n Metric: Hop Count
- Meme limitation que RIP
- Maximum Hop=15
n Utilise les Link-Local Address
n UDP Port 521
n Annonces multicast FF02::9
n Cisco IOS supporte 4 instances de RIPv2
n Configuré par interface et non par réseau

RIPng
interface Loopback0
no ip address
ipv6 address CAFE:1::1/64
ipv6 rip fred enable
End
no ip address
unix1b#sh ipv6 ro #
IPv6 Routing Table - Default - 6 entries#
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route#
B - BGP, M - MIPv6, R - RIP, I1 - ISIS L1#
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP#
EX - EIGRP external#
O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2#
ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2#
C 4::/64 [0/0]#
via Ethernet0/0, directly connected#
L 4::2/128 [0/0]#
via Ethernet0/0, receive#
R CAFE:1::/64 [120/2]#
via FE80::A8BB:CCFF:FE03:E900, Ethernet0/0#
C CAFE:2::/64 [0/0]#
via Loopback0, directly connected#
L CAFE:2::1/128 [0/0]#
via Loopback0, receive#
L FF00::/8 [0/0]#
via Null0, receive#
#
unix1b#sh ipv6 rip da
RIP process "fred", local RIB
4::/64, metric 2
Ethernet0/0/FE80::A8BB:CCFF:FE03:E900, expires in 167 secs
CAFE:1::/64, metric 2, installed#
Ethernet0/0/FE80::A8BB:CCFF:FE03:E900, expires in 167 secs#
#

EIGRP pour IPv6
n Protocole 88
n Distance Vector optimisé avec des techniques de Link State protocoles
n Chaque routeur a une table des voisins disponibles
n Chaque voisin disponible annonce des routes
n Lorsqu’un nouveau voisin monte les tables de routages sont intégralement échangées
n Ensuite seul les changements sont annoncés
n Chaque routeur génère un Hello régulièrement
n Les voisins sont conservés tant qu’on entend parler d’eux pendant un holdtime
n Si un voisin est perdu, toutes les informations topologiques apprises par ce voisin sont effacées.
n Si des routes sont perdues, les routes sont dites « actives », des requêtes pour ces routes sont alors générées sur les autres interfaces
disponibles.
n Fiable et éprouvé
n EIGRP a été entièrement réécrit
n 3 Nouveaux TLV
n IPv6_REQUEST_TYPE
n IPv6_Metric_Type
n IPv6_Exterior_Type
n MD5 Authentification
n Automatic Sumarization disabled
n No Split Horizon

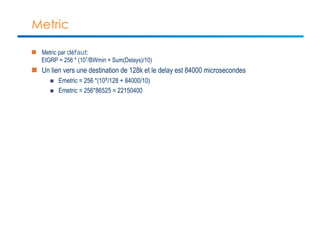

Metric
n Metric par défaut:
EIGRP = 256 * (107/BWmin + Sum(Delays)/10)
n Un lien vers une destination de 128k et le delay est 84000 microsecondes
n Emetric = 256 *(107/128 + 84000/10)
n Emetric = 256*86525 = 22150400

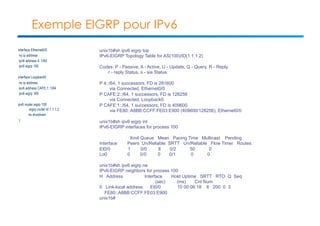

Exemple EIGRP pour IPv6
no ip address
ipv6 eigrp 100
interface Loopback0
no ip address
ipv6 address CAFE:1::1/64
ipv6 eigrp 100
ipv6 router eigrp 100
eigrp router-id 1.1.1.2
no shutdown
!
unix1b#sh ipv6 eigrp top
IPv6-EIGRP Topology Table for AS(100)/ID(1.1.1.2)
Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
r - reply Status, s - sia Status
P 4::/64, 1 successors, FD is 281600
via Connected, Ethernet0/0
P CAFE:2::/64, 1 successors, FD is 128256
via Connected, Loopback0
P CAFE:1::/64, 1 successors, FD is 409600
via FE80::A8BB:CCFF:FE03:E900 (409600/128256), Ethernet0/0
unix1b#sh ipv6 eigrp int
IPv6-EIGRP interfaces for process 100
Xmit Queue Mean Pacing Time Multicast Pending
Interface Peers Un/Reliable SRTT Un/Reliable Flow Timer Routes
Et0/0 1 0/0 8 0/2 50 0
Lo0 0 0/0 0 0/1 0 0
unix1b#sh ipv6 eigrp ne
IPv6-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 Link-local address: Et0/0 10 00:06:18 8 200 0 3
FE80::A8BB:CCFF:FE03:E900
unix1b#
#

Exemple EIGRP pour IPv6
unix1b#sh ipv6 ro
EX - EIGRP external
C 4::/64 [0/0]
via Ethernet0/0, directly connected
L 4::2/128 [0/0]
via Ethernet0/0, receive
D CAFE:1::/64 [90/409600]
via FE80::A8BB:CCFF:FE03:E900, Ethernet0/0
C CAFE:2::/64 [0/0]
via Loopback0, directly connected
L CAFE:2::1/128 [0/0]
via Loopback0, receive
L FF00::/8 [0/0]
via Null0, receive
unix1b#

OSPFv3 pour IPV6
n OSPF est le protocole recommandé par l’IETF pour IPv4 et IPv6
n Link-State
n Routage par propagande
n RFC 2740
n OSPFv3 est exécuté par lien et non par Noeud
n IPv6 Multicast
n FF02::5 OSPF Routers
n FF02::6 OSPF designated routers
n OSPF découvre ses voisins et devient adjacents avec certains
n Deux routeurs OSPF sont adjacents si ils échangent leur Database Topologique constituée de tous les LSA visibles
dans l’Area
n « Guide de Troubleshooting OSPF. Fred BOVY »

Changement dans les LSA
n Les LSA ont maintenant un flooding Scope
n Link-local
n Area
n Autonomous System
n Inter-Area prefix remplaces
n Summary (type 3) remplacés par Interarea Prefix LSA (Type 3)
n ASBR Summary remplacés par Interarea Router LSA (Type 4)
n Router et Network LSA contiennent que des Identifier (pas de préfix)
n 2 Nouveaux LSAs ont été ajoutés
n Link LSA (Type 8)
n Intra-Area Prefix LSA (Type 9)
- Intra-Area prefix LSA contient ce qu’il y avait dans les routeurs LSA en v2.
n OSPFv3 Router et Link LSA n’ont plus que des info Topologiques
n LINK LSA annonce la Link-Local et la liste de tous les préfixes des liens

Initialisation Interface
n Plusieurs Instances sont maintenant supportées
n OSPF cherche d’autres voisins de la même instance
n DOWN
n INIT
n L’interface a reçu un Hello mais la communication bi directionnelle n’est pas établie.
n 2WAY
n On se voit dans les Hellos reçus par le voisin. A ce stade un DR serait élu sur un réseau à accès multiples.
n EXSTART
n Les deux voisins négocient pour savoir qui va être le Master et qui sera le Slave pour l’initialisation de la
DB. Le Master dirige les échanges.
n LOAD
n Les DB sont en train de s’initialiser et les routeurs s’échangent les LSA manquant ou qui ne sont pas à
jour.
n FULL
n Les deux voisins sont maintenant Adjacents et complètement initialisés.

OSPF Hello
Ethernet II, Src: ca:01:06:a9:00:54 (ca:01:06:a9:00:54), Dst: IPv6mcast_00:00:00:05 (33:33:00:00:00:05)
Source: ca:01:06:a9:00:54 (ca:01:06:a9:00:54)
Type: IPv6 (0x86dd)
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 40
Next header: OSPF IGP (0x59)
Hop limit: 1
Source: fe80::c801:6ff:fea9:54 (fe80::c801:6ff:fea9:54)
Open Shortest Path First
OSPF Header
OSPF Version: 3
Message Type: Hello Packet (1)
Packet Length: 40
Source OSPF Router: 192.168.0.11 (192.168.0.11)
Area ID: 0.0.0.2
Packet Checksum: 0x85ef [correct]
Instance ID: 0 (IPv6 unicast AF)
Reserved: 0
OSPF Hello Packet
Interface ID: 8
Router Priority: 1
Options: 0x000013 (R, E, V6)
Hello Interval: 10 seconds
Router Dead Interval: 40 seconds
Designated Router: 192.168.0.11
Backup Designated Router: 10.10.10.10
Active Neighbor: 10.10.10.10
!

DB Description
Destination: ca:02:06:a9:00:54 (ca:02:06:a9:00:54)
Source: ca:01:06:a9:00:54 (ca:01:06:a9:00:54)
Type: IPv6 (0x86dd)
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 28
Hop limit: 1
Destination: fe80::c802:6ff:fea9:54 (fe80::c802:6ff:fea9:54)
OSPF Header
OSPF Version: 3
Message Type: DB Descr. (2)
Packet Length: 28
Area ID: 0.0.0.2
Packet Checksum: 0x9c84 [correct]
Reserved: 0
OSPF DB Description
Reserved: 0
Options: 0x000013 (R, E, V6)
Interface MTU: 1500
Reserved: 0
DB Description: 0x07 (I, M, MS)
.... 0... = R: OOBResync bit is NOT set
.... .1.. = I: Init bit is SET
.... ..1. = M: More bit is SET
.... ...1 = MS: Master/Slave bit is SET
DD Sequence: 60

LS Request
Destination: ca:02:06:a9:00:54 (ca:02:06:a9:00:54)
Source: ca:01:06:a9:00:54 (ca:01:06:a9:00:54)
Type: IPv6 (0x86dd)
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 28
Hop limit: 1
Destination: fe80::c802:6ff:fea9:54 (fe80::c802:6ff:fea9:54)
OSPF Header
OSPF Version: 3
Message Type: LS Request (3)
Packet Length: 28
Area ID: 0.0.0.2
Packet Checksum: 0x6ea0 [correct]
Reserved: 0
Link State Request
Reserved: 0
LS Type: Router-LSA (0x2001)
Link State ID: 0.0.0.0
Advertising Router: 10.10.10.10 (10.10.10.10)

LS Update
Ethernet II, Src: ca:02:06:a9:00:54 (ca:02:06:a9:00:54), Dst:
IPv6mcast_00:00:00:05 (33:33:00:00:00:05)
Source: ca:02:06:a9:00:54 (ca:02:06:a9:00:54)
Type: IPv6 (0x86dd)
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class:
0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel:
0x00000000
Payload length: 104
Hop limit: 1
OSPF Header
OSPF Version: 3
Message Type: LS Update (4)
Packet Length: 104
Area ID: 0.0.0.2
Packet Checksum: 0x67e4 [correct]
Reserved: 0
LS Update Packet
Number of LSAs: 2
Link-LSA (Type: 0x0008)
LS Age: 1 seconds
Do Not Age: False
LSA Type: 0x0008 (Link-LSA)
LS Sequence Number: 0x8000001a
LS Checksum: 0x9ee0
Length: 44
Router Priority: 1
Options: 0x000033 (DC, R, E, V6)
Link-local Interface Address: fe80::c802:6ff:fea9:54
# prefixes: 0
Router-LSA (Type: 0x2001)
LS Age: 1 seconds
Do Not Age: False
LSA Type: 0x2001 (Router-LSA)
LS Sequence Number: 0x80000018
LS Checksum: 0x3bff
Length: 40
Flags: 0x00 ()
Options: 0x000033 (DC, R, E, V6)
Router Interfaces:
Type: 2 (Connection to a transit network)
Reserved: 0
Metric: 1
Interface ID: 8
Neighbor Interface ID: 8
Neighbor Router ID: 192.168.0.11

LS ACK
Ethernet II, Src: ca:01:06:a9:00:54 (ca:01:06:a9:00:54), Dst:
IPv6mcast_00:00:00:05 (33:33:00:00:00:05)
Source: ca:01:06:a9:00:54 (ca:01:06:a9:00:54)
Type: IPv6 (0x86dd)
0110 .... = Version: 6
.... 1110 0000 .... .... .... .... .... = Traffic class: 0x000000e0
.... .... .... 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 76
Hop limit: 1
OSPF Header
OSPF Version: 3
Message Type: LS Acknowledge (5)
Packet Length: 76
Area ID: 0.0.0.2
Packet Checksum: 0x029f [correct]
Reserved: 0
LSA Header
LS Age: 8 seconds
Do Not Age: False
LS Checksum: 0x953e
Length: 24
LSA Header
LS Age: 1 seconds
Do Not Age: False
LSA Type: 0x0008 (Link-LSA)
LS Sequence Number: 0x8000001a
LS Checksum: 0x9ee0
Length: 44
LSA Header
LS Age: 1 seconds
Do Not Age: False
LS Checksum: 0x3bff
Length: 40

Exemple Configuration Cisco
ipv6 router ospf 1
router-id 1.1.1.1
log-adjacency-changes
!
no ip address
ipv6 ospf 1 area 0
standby version 2
standby 1 preempt
end

IPv6 OSPF Neighbor
Neighbor ID Pri State Dead Time Interface ID Interface
1.1.1.1 1 EXSTART/BDR 00:00:33 3 Ethernet0/0
unix1b#
Apr 24 10:43:19.647 BST: %OSPFv3-5-ADJCHG: Process 1, Nbr 1.1.11.1 on Ethernet0/0 from LOADING to
FULL, Loading Done
unix1b#
unix1a#show ipv6 ospf neighbor
1.1.1.1 1 FULL/BDR 00:00:38 3 Ethernet0/0
unix1a#
unix1b#show ipv6 ospf neighbor
1.1.11.1 1 FULL/DR 00:00:33 3 Ethernet0/0

IPv6 OSPF Interface
unix1b#sh ipv6 ospf int
Link Local Address FE80::4, Interface ID 3
Area 0, Process ID 1, Instance ID 0, Router ID 1.1.1.1
Network Type BROADCAST, Cost: 10
Transmit Delay is 1 sec, State BDR, Priority 1
Designated Router (ID) 1.1.11.1, local address FE80::3
Backup Designated router (ID) 1.1.1.1, local address FE80::4
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
Hello due in 00:00:05
Index 1/1/1, flood queue length 0
Next 0x0(0)/0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 1
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 1, Adjacent neighbor count is 1
Adjacent with neighbor 1.1.11.1 (Designated Router)
Suppress hello for 0 neighbor(s)
unix1b#

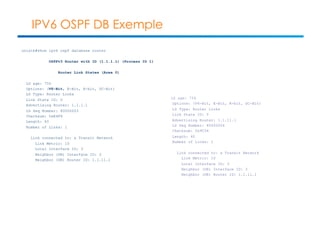

IPV6 OSPF DB Exemple
unix1b#show ipv6 ospf database router
OSPFv3 Router with ID (1.1.1.1) (Process ID 1)
Router Link States (Area 0)
LS age: 755
Options: (V6-Bit, E-Bit, R-bit, DC-Bit)
LS Type: Router Links
Link State ID: 0
Advertising Router: 1.1.1.1
LS Seq Number: 80000003
Checksum: 0xE4F6
Length: 40
Number of Links: 1
Link connected to: a Transit Network
Link Metric: 10
Local Interface ID: 3
Neighbor (DR) Interface ID: 3
Neighbor (DR) Router ID: 1.1.11.1
LS age: 754
LS Type: Router Links
Link State ID: 0
Checksum: 0x9C34
Length: 40
Number of Links: 1
Link connected to: a Transit Network
Link Metric: 10
Local Interface ID: 3
Neighbor (DR) Interface ID: 3
Neighbor (DR) Router ID: 1.1.11.1

IPv6 OSPF DB
unix1b#show ipv6 ospf database prefix
Intra Area Prefix Link States (Area 0)
Routing Bit Set on this LSA
LS age: 1235
LS Type: Intra-Area-Prefix-LSA
Link State ID: 0
Checksum: 0xC3CA
Length: 52
Referenced LSA Type: 2001
Referenced Link State ID: 0
Referenced Advertising Router: 1.1.11.1
Number of Prefixes: 1
Prefix Address: CAFE:6::1
Prefix Length: 128, Options: LA, Metric: 0
LS age: 1235
LS Type: Intra-Area-Prefix-LSA
Link State ID: 3072
Checksum: 0x62EB
Length: 52
Referenced LSA Type: 2002
Referenced Link State ID: 3
Referenced Advertising Router: 1.1.11.1
Prefix Address: 2000::
Prefix Length: 100, Options: None, Metric: 0

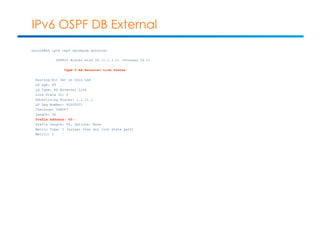

IPv6 OSPF DB External
unix1b#sh ipv6 ospf database external
Type-5 AS External Link States
LS age: 49
LS Type: AS External Link
Link State ID: 0
Checksum: 0x80F7
Length: 36
Prefix Length: 64, Options: None
Metric Type: 2 (Larger than any link state path)
Metric: 5

IPv6 OSPF DB Link
Unix1b#show ipv6 ospf database link
Link (Type-8) Link States (Area 0)
LS age: 304
LS Type: Link-LSA (Interface: Ethernet0/0)
Link State ID: 3 (Interface ID)
Checksum: 0x6D83
Length: 64
Router Priority: 1
Link Local Address: FE80::4
LS age: 357
LS Type: Link-LSA (Interface: Ethernet0/0)
Link State ID: 3 (Interface ID)
Checksum: 0x11D6
Length: 64
Router Priority: 1
Link Local Address: FE80::3

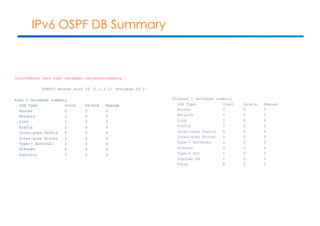

IPv6 OSPF DB Summary
unix1b#show ipv6 ospf database database-summary
Area 0 database summary
LSA Type Count Delete Maxage
Router 2 0 0
Network 1 0 0
Link 2 0 0
Prefix 2 0 0
Inter-area Prefix 0 0 0
Inter-area Router 0 0 0
Type-7 External 0 0 0
Unknown 0 0 0
Subtotal 7 0 0
Process 1 database summary
LSA Type Count Delete Maxage
Router 2 0 0
Network 1 0 0
Link 2 0 0
Prefix 2 0 0
Inter-area Prefix 0 0 0
Inter-area Router 0 0 0
Type-7 External 0 0 0
Unknown 0 0 0
Type-5 Ext 1 0 0
Unknown AS 0 0 0
Total 8 0 0

ISIS
n ISIS pour ISO 10589
n CLNP/CLNS
n Integrated ISIS pour IPv4 - RFC 1195
n Très semblable a OSPF
n TLV rends le protocole tres souple
n ISIS pour IPv6 Protocol 0X8E
n 2 nouveaux TLV
n IPv6_Reachability (0XEC)
n IPv6_Interface_Address (0XE8)

Configuration ISIS pour IPv6
router isis fred
net 49.0001.0000.0000.0000.0200
passive-interface Loopback0
!
!
no ip address
ipv6 router isis fred
standby version 2
standby 1 preempt
standby 1 track Ethernet1/0
end

ISIS DB
unix1e#sh isis da
IS-IS Level-1 Link State Database:
LSPID LSP Seq Num LSP Checksum LSP Holdtime ATT/P/OL
unix1a.00-00 0x00000006 0x682A 1173 0/0/0
unix1e.00-00 * 0x00000004 0xD820 1178 0/0/0
unix1e.01-00 * 0x00000001 0x67D7 1177 0/0/0
unix1a.00-00 0x00000006 0x1A78 1177 0/0/0
unix1e.00-00 * 0x00000004 0x0CEC 1178 0/0/0
unix1e.01-00 * 0x00000001 0x7F48 1177 0/0/0
unix1e#

ISIS Database
unix1e#sh isis database unix1a.00-00 detail
IS-IS Level-1 LSP unix1a.00-00
unix1a.00-00 0x00000006 0x682A 1061 0/0/0
Area Address: 49
NLPID: 0x8E
Hostname: unix1a
IPv6 Address: 2000::1
Metric: 10 IPv6 2000::/64
Metric: 10 IS unix1e.01
IS-IS Level-2 LSP unix1a.00-00
unix1a.00-00 0x00000006 0x1A78 1065 0/0/0
Area Address: 49
NLPID: 0x8E
Hostname: unix1a
Metric: 10 IS unix1e.01
Metric: 10 IPv6 2000::/64

ISIS Database
unix1a#sh isis data
Area 1:
unix1a.00-00 * 0x00000006 0x682A 834 0/0/0
unix1e.00-00 0x00000004 0xD820 835 0/0/0
unix1e.01-00 0x00000001 0x67D7 834 0/0/0
unix1a.00-00 * 0x00000006 0x1A78 838 0/0/0
unix1e.00-00 0x00000004 0x0CEC 835 0/0/0
unix1e.01-00 0x00000001 0x7F48 834 0/0/0
Area fr:
Area fred:

DIS Pseudonode LSP
unix1a#sh isis data unix1e.01-00 det
Area 1:
IS-IS Level-1 LSP unix1e.01-00
unix1e.01-00 0x00000001 0x67D7 747 0/0/0
Metric: 0 IS-Extended unix1e.00
Metric: 0 IS-Extended unix1a.00
unix1e.01-00 0x00000001 0x7F48 746 0/0/0
Metric: 0 IS-Extended unix1a.00
unix1a#

Router LSP
unix1a#sh isis data unix1e.00-00 det
Area 1:
unix1e.00-00 0x00000004 0xD820 676 0/0/0
Area Address: 49
NLPID: 0x8E
Hostname: unix1e
Metric: 10 IPv6 2000::/64
unix1e.00-00 0x00000004 0x0CEC 675 0/0/0
Area Address: 49
NLPID: 0x8E
Hostname: unix1e
Metric: 10 IPv6 2000::/64
unix1a#

Introduction
n References
n RFC 1770, 1772,1773, 1774
n The Internet Routing Architecture by Bassam Halabi
n Path Vector Protocol
n Path Attribute
n Mandatory
n Well-known
n Discretionary
n transitive
n Les + importants sont AS_PATH and NEXT_HOP

Introduction
n eBGP et iBGP
n Echange les tables complètes au démarrage
n Les Updates uniquement ensuite
n Les parties spécifiques à IPv6 sont dans RFC 2545

Attributes
n Origin (Type code 1)
n Well-known, Mandatory
n 0: IGP
n 1: EGP
n 2: Incomplete
n AS_PATH (Type code 2)
n 1: AS_SET
n 2:AS_SEQUENCE
n NEXT_HOP (Type Code 3)

Attributes
n MULTI_EXIT_DISC (Type Code 4)
n Optional, Non-Transitive
n LOCAL_PREF (Type Code 5)
n Well-known, Discretionary
n ATOMIC-AGGREGATE (Type Code 6)
n Well-known, Discretionary
n AGGREGATOR (Type Code 7)
n Optional, transitive
n Community
n Cluster
n MP_REACH_NLRI

Algorithme du meilleur Chemin
BGP

Algorithme du meilleur chemin
n Synchronization
n Next-Hop joignables
n Weigth
n Local Pref
n AS_PATH le plus court
n MED
n bgp always-compare-med
n bgp bestpath med-confed
n bgp deterministic med

Algorithme du meilleur chemin
n eBGP avant iBGP
n Multipath
n eBGP Multipath
- maximum-paths n
n iBGP Multipath
- maximum-paths ibgp n
n eiBGP Multipath
- maximum-paths eibgp n
n Path le plus vieux

Exemple
unix1a#sh bgp ipv6 600:11:22:62::/64
BGP routing table entry for 600:11:22:62::/64, version 700
Paths: (2 available, best #2, table Default)
Advertised to update-groups:
1
1 55570 47418 39654 {24266,44837,18778}
2000:100::100 from 2000:100::100 (5.5.5.5)
Origin EGP, metric 1174, localpref 100, valid, external
1 55570 47418 39654 {24266,44837,18778}
2000::100 from 2000::100 (1.1.1.1)
Origin EGP, metric 1174, localpref 100, valid, external, best
% NOTE: This command is deprecated. Please use 'show bgp ipv6 unicast'
unix1a#

Exemple
unix1a#sh bgp ipv6 600:11:22:62::/64
Flag: 0x820
Not advertised to any peer
1 55570 47418 39654 24266 44837 18778 7481 30006 26443 58269 46052 30397 45086 7253
{2680,19823,56986}
2000:100::100 from 2000:100::100 (5.5.5.5)
Origin EGP, metric 1311, localpref 100, valid, external
1 55570 47418 39654 {24266,44837,18778}
2000::100 from 2000::100 (1.1.1.1)
Origin EGP, metric 1174, localpref 100, valid, external, best

BGP Message Format
n Marker
n Pour les messages OPEN
n ou si l’Authentification n’est pas utilise,
n tous les bits sont a 1.
n Length
n Longueur Totale du message incluant l’en-tête.
n 4096 > LEN > 19

BGP Message Format - Type
n Open
n Ouvre une session BGP
n Update
n Contient les information de routages
n Routes a ajouter et routes a retirer (withdraw)
n Notification
n Reset la connexion suite a une erreur
n Keepalive
n Maintient la connexion ouverte

Open
Dest Addr: AABB.CC03.F000, Source Addr: AABB.CC03.E900
Protocol: 0x86DD
IPV6 Version: 0x6, Traffic_Class: 0xC0, (Prec=Internet Contrl)
Flow_Label: 0x000000, Payload_Length: 73
Next_Header: 6, Hop_Limit: 1
Source: 2000::1
Dest: 2000::100
TCP Src Port: 179, Dest Port: 11044
Seq #: 0x90D41545, Ack #: 0x0223D0B8, Hdr_Len: 5
Flags: 0x18 ACK PSH, Window: 16347, Checksum: 0x624D (OK)
Urgent Pointer: 0
BGP Marker: FFFF FFFF FFFF FFFF FFFF FFFF FFFF FFFF
Length: 53, Type: 1 (Open)
Version: 4, AS: 65000, Hold Time: 180, BGP ID: 10.1.1.1
Option length: 24
Type:2 Len:6 : Capability: (Code: 1 Len:4) MultiProtocol Ext.
AFI: IPv6, SAFI: Unicast,
Type:2 Len:2 : Capability: (Code:128 Len:0) Route Refresh (old)
Type:2 Len:2 : Capability: (Code: 2 Len:0) Route Refresh
Type:2 Len:6 : Capability: (Code: 65 Len:4) Unknown Capability: 4104 0000 FDE8

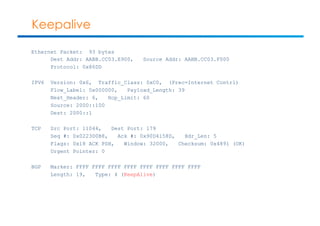

Keepalive
Dest Addr: AABB.CC03.E900, Source Addr: AABB.CC03.F000
Protocol: 0x86DD
Source: 2000::100
Dest: 2000::1
Seq #: 0x0223D0B8, Ack #: 0x90D4158D, Hdr_Len: 5
Flags: 0x18 ACK PSH, Window: 32000, Checksum: 0x4891 (OK)
Urgent Pointer: 0
Length: 19, Type: 4 (KeepAlive)

Update (MP_REACH_NLRI)
Protocol: 0x86DD
Source: 2000::100
Dest: 2000::1
Seq #: 0x0223D0CB, Ack #: 0x90D415A0, Hdr_Len: 5
Flags: 0x18 ACK PSH, Window: 32000, Checksum: 0x4401 (OK)
Urgent Pointer: 0
Length: 172, Type: 2 (Update)
Unfeasible Routes Length: 0
Total Path Attribute Length: 149
Attr Flags: 0x40, Type: 1 ORIGIN: 1 (EGP)
Attr Flags: 0x40, Type: 2 AS_PATH:
Path Type: 2 (AS_SEQ), Len: 4; 1,33299,51178,47751,
Path Type: 1 (AS_SET), Len: 1; 27016,
Attr Flags: 0x80, Type: 4 MULTI_EXIT_DISC: 2219
Attr Flags: 0x40, Type: 5 LOCAL_PREF: 20889
Attr Flags: 0x80, Type: 14 MP_REACH_NLRI: Len: 111
NEXT_HOP: 2000::100
NLRI: Len: 64 bits, 600:11:22::
NLRI: Len: 64 bits, 600:11:22:1::
NLRI: Len: 64 bits, 600:11:22:2::
NLRI: Len: 64 bits, 600:11:22:3::
NLRI: Len: 64 bits, 600:11:22:4::
NLRI: Len: 64 bits, 600:11:22:5::
NLRI: Len: 64 bits, 600:11:22:6::
NLRI: Len: 64 bits, 600:11:22:7::
NLRI: Len: 64 bits, 600:11:22:8::
NLRI: Len: 64 bits, 600:11:22:9::

Update (MP_REACH_NLRI)
Length: 178, Type: 2 (Update)
Unfeasible Routes Length: 0
Total Path Attribute Length: 155
Attr Flags: 0x40, Type: 1 ORIGIN: 1 (EGP)
Attr Flags: 0x40, Type: 2 AS_PATH:
Path Type: 2 (AS_SEQ), Len: 6; 1, 42040, 60532, 26199, 13743, 42950,
Path Type: 1 (AS_SET), Len: 2; 2238, 12373,
Attr Flags: 0x80, Type: 4 MULTI_EXIT_DISC: 2454
Attr Flags: 0x40, Type: 5 LOCAL_PREF: 70553
Attr Flags: 0x80, Type: 14 MP_REACH_NLRI: Len: 111
NEXT_HOP: 2000::100
NLRI: Len: 64 bits, 600:11:22:14::
NLRI: Len: 64 bits, 600:11:22:15::
NLRI: Len: 64 bits, 600:11:22:16::
NLRI: Len: 64 bits, 600:11:22:17::
NLRI: Len: 64 bits, 600:11:22:18::
NLRI: Len: 64 bits, 600:11:22:19::
NLRI: Len: 64 bits, 600:11:22:1A::
NLRI: Len: 64 bits, 600:11:22:1B::
NLRI: Len: 64 bits, 600:11:22:1C::
NLRI: Len: 64 bits, 600:11:22:1D::

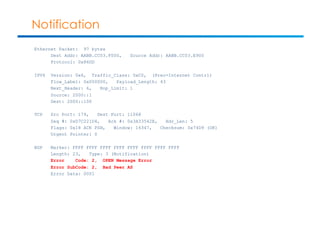

Notification
Dest Addr: AABB.CC03.F000, Source Addr: AABB.CC03.E900
Protocol: 0x86DD
Source: 2000::1
Dest: 2000::100
Seq #: 0xD7C221D4, Ack #: 0x3A33542E, Hdr_Len: 5
Flags: 0x18 ACK PSH, Window: 16347, Checksum: 0x74D9 (OK)
Urgent Pointer: 0
Length: 23, Type: 3 (Notification)
Error Code: 2, OPEN Message Error
Error SubCode: 2, Bad Peer AS
Error Data: 0001

Tables de Routage et BGP
unix1a#sh bgp ipv6 un 600:11:22:63::/64
Multipath: eBGP
1
1 55570 47418 39654 {24266,44837,18778}
2000:100::100 from 2000:100::100 (5.5.5.5)
Origin EGP, metric 1174, localpref 100, valid, external,
multipath
1 55570 47418 39654 {24266,44837,18778}
2000::100 from 2000::100 (1.1.1.1)
Origin EGP, metric 1174, localpref 100, valid, external,
multipath, best
unix1a#sh ipv6 ro 600:11:22:63::/64
Routing entry for 600:11:22:63::/64
Known via "bgp 65000", distance 20, metric 1174, type external
Redistributing via isis
Redistributing via ospf 1
Route count is 2/2, share count 0
Routing paths:
2000::100
Last updated 00:04:21 ago
2000:100::100
unix1a#sh ipv6 cef 600:11:22:63::/64 det
600:11:22:63::/64, epoch 0, per-destination sharing
recursive via 2000::100
attached to Ethernet0/0
recursive via 2000:100::100
attached to Ethernet1/0

eBGP Vs iBGP
n iBGP ne change pas le NEXT_HOP
n iBGP ne répète pas les messages reçus
n iBGP Requiert un maillage complet
n Cluster & Confederation
n Cluster permet a un speaker iBGP de répéter un message
n Confédération crée des Sub-AS relies par des sessions se comportant comme des « eBGP »

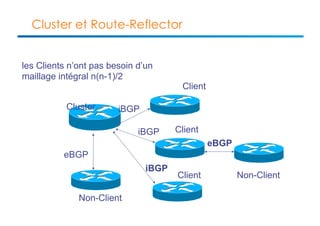

Cluster et Route-Reflector
Cluster
iBGP
iBGP
iBGP
eBGP
eBGP
Client
Client
Client
les Clients n’ont pas besoin d’un
maillage intégral n(n-1)/2
Non-Client
Non-Client

Confédération
SubAS 65001
eBGP
SubAS 65002
iBGP
iBGP
AS1

Conclusions
n Les protocoles de routages les plus populaires sont disponibles sous IPv6
n RIPng est RIPv2 pour IPv6
n OSPFv3 apporte qq changements dans la Database Topologique
n MP-BGP transporte les Update dans des MP_REACH_NLRI et MP_UNREACH_NLRI

Pourquoi MPLS ?
n Initialement le but était de remplacer l’en-tête IP, par une en-tête plus simple pour une
commutation plus rapide
n Un label de longueur fixe remplace l’adresse IP 32 bits max et de longueur variable
n Introduit un mode connecté pour IP sans connexion
n Les routeurs IP devenus très performants, l’argument d ’une plus grande vitesse de
commutation ne tient plus alors pourquoi MPLS ?
n MPLS permet alors de fournir des services beaucoup plus simplement qu’IP
n MPLS-VPN est l’application qui a décidé la plupart des opérateurs
n Traffic Engineering
- Allier RSVP à MPLS pour une signalisation en mode connecté
- Permet de mieux utiliser la bande passante d’un réseau au lieu du plus court
chemin uniquement.
n IPv6
- 6PE
- 6VPE

Architecture MPLS
Label Imposition
Label Switching
Penultimate Hop Popping
Label Disposition

MPLS: distribution de label
Label Imposition
10.9.8.0 12
10.9.1.0 18
10.9.1.0 POP
10.9.8.0 29

Architecture MPLS
Label Imposition
Label Switching
PHP
Label Disposition
IP IP 29
IP 12
IP 18
IP

Forwarding Equivalence Class (FEC)
n BUT:
n Associer les Forwarding Equivalence Class (FEC) à des labels
n FEC: Un ensemble de trafic allant vers une même destination et devant
recevoir un même traitement pour l’acheminement…
n Exemple de FEC:
n Une adresse destination IP
n Un préfixe d’adresse (Summary address)

Labels
n Une FEC est associée à un Label
n Ces labels doivent être distribués aux voisins
n LDP
n RSVP

Routeur MPLS
n Un routeur MPLS commute le trafic avec une table de commutation de label
au lieu d’une table de routage
n La table de commutation de label est le résultat de la table de routage et de
la table des labels
n Les labels sont échangés au moyen de LDP ou RSVP

LDP Hello
Hello
Les Routeurs broadcast un Hello pour découvrir leurs voisins LDP

LDP Connexion TCP
TCP Syn
TCP Ack
Les Routeurs établissent une session LDP sur TCP avec leurs voisins

LDP Label Request/Mapping
Label Request 10.9.8.0 ?
Label 12
Label 18
Label POP
Label 29
Les Routeurs demandent les labels des routes reçues à leurs voisins

Un LSP peut s’établir
Label Imposition
Label Switching
PHP
Label Disposition
IP IP 29
IP 12
IP 18
IP
Si un label est présent pour une destination, le paquet sera commuté sur son label sinon IP

MPLS-VPN
n VRF
n Virtual Routing and Forwarding
n Un espace privé et propre à chaque client
n Les Routes clients VRF sont échangées par BGP entre routeurs PE
n Le Coeur de réseau constitué des routeurs P et PE échange ses routes par
ISIS ou OSPF et ses labels par LDP ou RSVP

Architecture MPLS-VPN
n PE:
Provider
Edge
n CE:
Customer
Edge
n P:
Provider
PE
M P-iBGP
Nuage MPLS
OSPF ou ISIS
LDP ou RSVP
P
CE
CE
CE
CE
PE
PE
PE
P
P
P
PE
VRF
Green
VRF
Green
VRF
Red
VRF
Red

MPLS-VPN 2 Niveaux
n Coeur de Réseau
n OSPF ou ISIS
- Construit la table de routage Infrastructure
n LDP ou RSVP
- Distribue les labels Infrastructure
n VRF
n BGP: Construit les tables de routages VPN
n BGP: Distribue les labels VPN

MPLS VPN: En détail
n Echange de label BGP
n Echange de Label LDP
n Voyage d’un paquet de CE
à CE
PE
192.168.1.0 label 34
CE CE
Nuage MPLS
P
PE
l0:193.13.13.1
P
MP-iBG P
192.168.1.0
192.168.1.0
IP
IP 34 15
193.13.13.1 POP
193.13.13.1 25
193.13.13.1 15
IP 34 25
IP 34
IP

Update
Routage MPLS-VPN
PE1
lo0: 10.0.0.1 CE1
RIB
112.14.16.0
112.14.16.0
PE2
10:1:112.14.16.0
nhop: 10.0.0.1
RT:100:1
vrf sales
rd 10:1
route-target export 100:1
Table BGP vrf sales
10:1:112.14.16.0 10.0.0.1
RIB vrf sales
112.14.16.0 192.168.1.1
1
2
4
3
vrf sales
rd 10:2
route-target import 100:1
Table BGP vrf sales
10:1:112.14.16.4 10.0.0.1
10:2:112.14.16.4 10.0.0.1
RIB vrf sales
112.14.16.0 10.0.0.1
CE2
112.14.16.0
192.168.2.1
192.168.1.1
192.168.2.1

MPLS/VPN InterAS ou NNI
MPLS/VPN MPLS/VPN
VSAT Spoke
HQs Européens
Hub
VSAT
???

InterAS Option A
n chaque client = une session BGP IP entre les PE ASBR
n Echange de routes IPv4
n IPv4 entre les PE-ASBR
Backbone MONACO TELECOM Backbone Cable &Wireless
MT-PE MT – P MT – PE ASBR C&W – PE ASBR
Update IP
L DP/IP LDP/IP IP
LDP/I P
IP MP-iBGP
eBGP
eBGP
RIPv 2
CE-AFRIQUE C&W – PE
MP-iBGP
CE New-York
IP
eBGP
La nouvelle
route est
dispo
RIPv 2
C&W – P
LDP/IP
IP
PE – Customer X MT – P Router MT – PE ASBR Router C&W – PE ASBR Router
MP-iBGP eBGP
LDP/ IP LDP/ IP IP
IP Packet
C&W – PE Router
MP- iBGP
17 19 IP Packet 19 IP Packet X Y IP Packet
I P
IP
CE CE
IP Packet
LDP/ IP

InterAS Option B
n Une seule session MP-eBGP VPN entre les ASBR des deux Opérateurs
n Echange de routes VPNv4
n MPLS entre les ASBR
PE – Customer X MT – P Router MT – PE ASBR Router C&W – PE ASBR Router
LDP/IP LDP/IP
17 19 IP Packet
MP-iBGP MP-eBGP
C&W – PE Router
IP
MP-iBGP
IP
CE CE
IP Packet
LDP/IP

InterAS Option C
n Une seule session entre RR pour les routes vpn
n Pas de PE dédié, on interconnecte les RR entre eux
n Les PE ASBR ne servent qu’à échanger les routes/label vers les Next-Hop PE des
routes
MT PE ASBR Router
MP-eBGP
LDP/IP
CE
CE
I P
I P
PE
PE
MT Route -Reflector ISP Route -Reflector
MP -iB G P
MP -iBG P
MP -iB G P
MP -iB G P
LDP/IP
ISP PE ASBR Router

Traffic Engineering
n Mieux Utiliser la bande passante disponible sur le réseaux
n Le routage IP n’utilise que le chemin le plus court au risque de saturer
certains liens et de laisser d’autre liens complètement inutilisés !
n TE permet d’emprunter les chemins ou la Bande Passante est disponible !
n TE Réoptimise réguliérement les chemins
n Utilise RSVP pour signaler un chemin et réserver la bande passante sur les
liens
n Fast Reroute pour basculer sur un chemin de secours en quelques
millisecondes en cas de défaillance d’un lien ou d’un noeud !

Traffic Engineering
PATH BW 100 Mbps
RESV
Signalisation d’un chemin par RSVP

Application TE: Fast Reroute
n Link Protection
n Protége les tunnels qui empruntent un Lien par un chemin de backup
présignalisé et disponible immédiatement en cas de soucis
n Node protection
n Protége les tunnels qui passent par un noeud

FRR: Link Protection
n Imite SONET APS
n Bascule tous les Tunnels TE
protégés qui empruntent ce
lien sur un lien de secours en
moins de 50 msec
n PLR: Point of Local Repair
n MP: Merging Point PLR
MP

6PE et 6vPE
n Les operateurs ont mis en place des réseaux MPLS IPv4 supportant une grande variété de
services
n 6PE et 6vPE apportent un service IPv6 sans toucher au Coeur MPLS IPv4
n Scalable. On peut facilement rajouter un PE pour encaisser une charge pour un seul
n Sur un routeur CISCO, le trafic est CEF ou dCEF switché
n donc les temps de commutation sont optimum.
n Le lookup se fait sur un label plutôt qu’une adresse IPv6
n Simple, rapide, efficace, fiable sont ces solutions !

6PE
6PE fournit un service IPv6 sur un PE MPLS IPv4

6PE distribue les labels IPv4 par LDP
6PE
MPLS LDP distribue les labels entre
P et PE Routers
LDP IPv4 P
P
P
6PE
6
9
7
3
LDP IPv4
LDP IPv4
LDP IPv4
CE CE

6PE distribue les labels IPv6 par MP-BGP
6PE
P
RR
BGP distribue les labels entre 6PE
neighbor x:x:x::x send-label
P
P
6PE
iBGP
14
iBGP
CE CE

6PE - Vie d’un paquet de CE à CE
6PE
BGP
6 LDP
6PE
LDP IPv4 P
P
P
9
6 14 IPv6
9 14 IPv6
7
POP
LDP IPv4
LDP IPv4
LDP IPv4
LDP
BGP
7 14 IPv6
CE
14 IPv6
eBGP
IPv6
eBGP
IPv6
IPv6 IPv6
CE

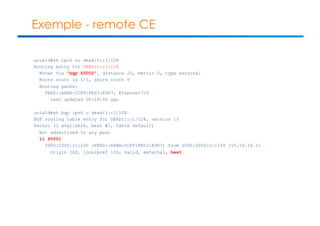

Exemple - remote CE
unix1d#sh ipv6 ro dead:1::1/128
Routing entry for DEAD:1::1/128
Routing paths:
FE80::A8BB:CCFF:FE03:E907, Ethernet7/0
unix1d#sh bgp ipv6 u dead:1::1/128
BGP routing table entry for DEAD:1::1/128, version 15
11 65001
2000:2000:2::100 (FE80::A8BB:CCFF:FE03:E907) from 2000:2000:2::100 (10.10.10.1)
Origin IGP, localpref 100, valid, external, best

6PE. Label Imposition
unix1a#sh ipv6 ro dead:1::1/128
Known via "bgp 11", distance 200, metric 0, type internal
Routing paths:
10.10.10.3%Default-IP-Routing-Table indirectly connected
MPLS Required
unix1a#sh mpls for dead:1::1/128 det
Local Outgoing Prefix Bytes Label Outgoing Next Hop
Label Label or VC or Tunnel Id Switched interface
None 18 DEAD:1::1/128 0 Et1/0 10.1.1.2
MAC/Encaps=14/18, MRU=1500, Label Stack{18}
AABBCC03EA01AABBCC03E9018847 00012000
No output feature configured
AT the CE
unix1d#sh bgp ipv6 u dead:1::1/128
BGP routing table entry for DEAD:1::1/128, version 7
11 65001
2000:2000:2::100 (FE80::A8BB:CCFF:FE03:E907) from 2000:2000:2::100 (10.10.10.1)
Origin IGP, localpref 100, valid, external, best

P Router
unix1c#sh mpls for
16 Pop Label 10.10.10.3/32 0 Et3/0 10.1.3.2
17 16 10.10.10.1/32 0 Et3/0 10.1.3.2
18 Pop Label 10.1.2.0/24 0 Et3/0 10.1.3.2
19 Pop Label 10.1.1.0/24 0 Et3/0 10.1.3.2
20 Pop Label CAFE:3::/64 0 aggregate

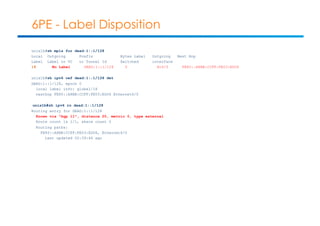

6PE - Label Disposition
unix1b#sh mpls for dead:1::1/128
18 No Label DEAD:1::1/128 0 Et6/0 FE80::A8BB:CCFF:FE03:ED06
unix1b#sh ipv6 cef dead:1::1/128 det
DEAD:1::1/128, epoch 0
local label info: global/18
nexthop FE80::A8BB:CCFF:FE03:ED06 Ethernet6/0
unix1b#sh ipv6 ro dead:1::1/128
Routing paths:
FE80::A8BB:CCFF:FE03:ED06, Ethernet6/0

6PE Capability in the BGP Open
Ethernet II, Src: ca:00:10:ec:00:1c (ca:00:10:ec:00:1c), Dst: ca:
02:10:ec:00:1c (ca:02:10:ec:00:1c)
Internet Protocol, Src: 10.10.10.1 (10.10.10.1), Dst: 10.10.10.3
(10.10.10.3)
Transmission Control Protocol, Src Port: 26466 (26466), Dst Port: bgp
(179), Seq: 1, Ack: 1, Len: 69
Border Gateway Protocol
OPEN Message
Marker: 16 bytes
Length: 69 bytes
Type: OPEN Message (1)
Version: 4
My AS: 1
Hold time: 180
BGP identifier: 10.10.10.1
Optional parameters length: 40 bytes
Optional parameters
Capabilities Advertisement (8 bytes)
Parameter type: Capabilities (2)
Parameter length: 6 bytes
Multiprotocol extensions capability (6 bytes)
Capability code: Multiprotocol extensions capability (1)
Capability length: 4 bytes
Capability value
Address family identifier: IPv4 (1)
Reserved: 1 byte
Subsequent address family identifier: Unicast (1)
Capability value
Reserved: 1 byte
Subsequent address family identifier: Unicast (1)
Capability value
Reserved: 1 byte
Subsequent address family identifier: Labeled Unicast (4)
Route refresh capability (2 bytes)
Capability code: Route refresh capability (128)
Route refresh capability (2 bytes)
Capability code: Route refresh capability (2)
Support for 4-octet AS number capability (6 bytes)
Capability code: Support for 4-octet AS number capability (65)
Capability value
AS number: 1

6PE Update BGP
Ethernet II, Src: ca:02:10:ec:00:1c (ca:02:10:ec:00:1c), Dst: ca:00:10:ec:00:1c (ca:00:10:ec:00:1c)
Internet Protocol, Src: 10.10.10.3 (10.10.10.3), Dst: 10.10.10.1 (10.10.10.1)
Transmission Control Protocol, Src Port: bgp (179), Dst Port: 26466 (26466), Seq: 89, Ack: 89, Len: 100
Border Gateway Protocol
UPDATE Message
Marker: 16 bytes
Length: 100 bytes
Type: UPDATE Message (2)
Unfeasible routes length: 0 bytes
Total path attribute length: 77 bytes
Path attributes
ORIGIN: INCOMPLETE (4 bytes)
Flags: 0x40 (Well-known, Transitive, Complete)
Type code: ORIGIN (1)
Length: 1 byte
Origin: INCOMPLETE (2)
AS_PATH: empty (3 bytes)
Type code: AS_PATH (2)
Length: 0 bytes
AS path: empty
MULTI_EXIT_DISC: 0 (7 bytes)
Flags: 0x80 (Optional, Non-transitive, Complete)
Type code: MULTI_EXIT_DISC (4)
Length: 4 bytes
Multiple exit discriminator: 0
LOCAL_PREF: 100 (7 bytes)
Type code: LOCAL_PREF (5)
Length: 4 bytes
Local preference: 100
MP_REACH_NLRI (56 bytes)
Flags: 0x80 (Optional, Non-transitive, Complete)
Type code: MP_REACH_NLRI (14)
Length: 53 bytes
Address family: IPv6 (2)
Subsequent address family identifier: Labeled Unicast (4)
Next hop network address (16 bytes)
Next hop: ::ffff:10.10.10.3 (16)
Subnetwork points of attachment: 0
Network layer reachability information (32 bytes)
Label Stack=18 (bottom), IPv6=2001:1::/64
Label Stack=19 (bottom), IPv6=bad:cafe:3::1/128

6vPE
6PE
MPLS LDP distribue les labels entre
P et VPE Routers
LDP IPv4 P
P
P
6PE
6
9
7
3
LDP IPv4
LDP IPv4
LDP IPv4
CE CE

6vPE
6vPE
P
RR
MP-BGP distribue les labels entre 6vPE
Address-family vpnv6
P
P
6vPE
iBGP
14
iBGP
CE CE

6vPE apporte le VRF à 6PE
n La virtualization permet à chaque client d’avoir son réseau privé
n Configurations facilitées
6vPE
CE CE
CE
VRF Engineering IPv4
VRF Engineering IPv6
VRF Sales IPv4
VRF Sales IPv6 VRF Tech IPv6

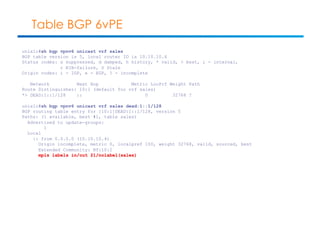

Table BGP 6vPE
unix1c#sh bgp vpnv6 unicast vrf sales
BGP table version is 5, local router ID is 10.10.10.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 10:1 (default for vrf sales)
*> DEAD:1::1/128 :: 0 32768 ?
unix1c#sh bgp vpnv6 unicast vrf sales dead:1::1/128
BGP routing table entry for [10:1]DEAD:1::1/128, version 5
Paths: (1 available, best #1, table sales)
1
Local
:: from 0.0.0.0 (10.10.10.4)
Origin incomplete, metric 0, localpref 100, weight 32768, valid, sourced, best
Extended Community: RT:10:2
mpls labels in/out 21/nolabel(sales)

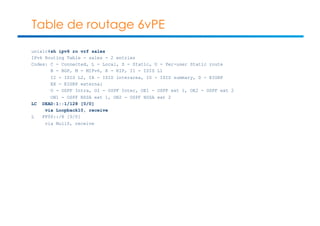

Table de routage 6vPE
unix1c#sh ipv6 ro vrf sales
IPv6 Routing Table - sales - 2 entries
EX - EIGRP external
LC DEAD:1::1/128 [0/0]
L FF00::/8 [0/0]
via Null0, receive

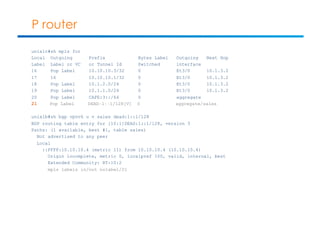

P router
unix1c#sh mpls for
16 Pop Label 10.10.10.3/32 0 Et3/0 10.1.3.2
17 16 10.10.10.1/32 0 Et3/0 10.1.3.2
18 Pop Label 10.1.2.0/24 0 Et3/0 10.1.3.2
19 Pop Label 10.1.1.0/24 0 Et3/0 10.1.3.2
20 Pop Label CAFE:3::/64 0 aggregate
21 Pop Label DEAD:1::1/128[V] 0 aggregate/sales
unix1b#sh bgp vpnv6 u v sales dead:1::1/128
BGP routing table entry for [10:1]DEAD:1::1/128, version 3
Paths: (1 available, best #1, table sales)
Local
::FFFF:10.10.10.4 (metric 11) from 10.10.10.4 (10.10.10.4)
Origin incomplete, metric 0, localpref 100, valid, internal, best
Extended Community: RT:10:2
mpls labels in/out nolabel/21

6vPE
unix1b#sh ipv6 ro vrf sales
IPv6 Routing Table - sales - 2 entries
EX - EIGRP external
B DEAD:1::1/128 [200/0]
via 10.10.10.4%Default-IP-Routing-Table, indirectly connected
L FF00::/8 [0/0]
via Null0, receive
unix1b#sh ipv6 ro vrf sales dead:1::1/128
Known via "bgp 11", distance 200, metric 0, type internal
Routing paths:
10.10.10.4%Default-IP-Routing-Table indirectly connected
MPLS Required
unix1b#sh ipv6 cef vrf sales dead:1::1/128 det
DEAD:1::1/128, epoch 0
recursive via 10.10.10.4 label 21
nexthop 10.1.3.3 Ethernet3/0

Configuration 6vPE
VRF Definition red
RD 100:1
Address-family IPv6
Route-target import 10:1
Route-target both 100:1
Interface fa0/0
vrf forwarding RED
ipv6 address 2001:db8:1::1/64
Router bgp 100
neighbor 10.1.1.1 remote 100
address-family vpnv6
neighbor 10.1.1.1 activate
address-family ipv6 vrf red
neighbor 2001:db8:1::2 remote 65002
neighbor 2001:db8:1::2 activate

Conclusions
n IPv6 sur MPLS pour IPv4 est une solution éprouvée
n Plusieurs opérateurs ont donné un service IPv6 à leurs client grâce à 6PE/6vPE

Objectif
n Les Tunnels IPv4 permettent l’interconnexion de réseaux IPv6 via un réseau IPv4
n Manuel
n Automatiques

Sommaire
n http://www.cisco.com/en/US/docs/ios/solutions_docs/ipv6/v6domain.html
n Les Tunnels IPv6 dans IPv4
n IPv6 manually configured tunnels
n Automatic 6to4 tunnel
n IPv6 over IPv4 GRE tunnels.
n Le choix n’affecte pas les services fournis

Introduction
n IPv6 ne va pas se substituer a IPv4 en un jour
n des ilots IPv6 auront besoin d’être interconnectés via des tunnels IPv4

tunnel mode ipv6ip
n Configuration manuelle
n Les noeuds sont ajoutés a la demande

Configuration
n unix1a
interface Tunnel0
no ip address
ipv6 unnumbered Ethernet0/0
tunnel source Ethernet0/0
tunnel destination 10.1.1.2
tunnel mode ipv6ip
end
!
ip address 10.1.1.1 255.255.255.0
ipv6 address 2000:1::1/64
end
n unix1b
interface Tunnel0
no ip address
ipv6 unnumbered Ethernet0/0
tunnel destination 10.1.1.1
tunnel mode ipv6ip
end
!
ip address 10.1.1.2 255.255.255.0
ipv6 address 2000:1::2/64
end

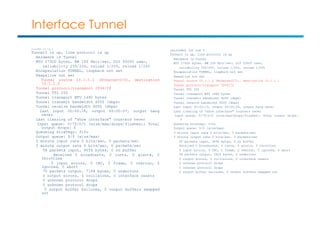

Interface Tunnel
unix1a#sh int tun 0
Tunnel0 is up, line protocol is up
Hardware is Tunnel
MTU 17920 bytes, BW 100 Kbit/sec, DLY 50000 usec,
reliability 255/255, txload 1/255, rxload 1/255
Encapsulation TUNNEL, loopback not set
Keepalive not set
Tunnel source 10.1.1.1 (Ethernet0/0), destination
10.1.1.2
Tunnel protocol/transport IPv6/IP
Tunnel TTL 255
Tunnel transport MTU 1480 bytes
Tunnel transmit bandwidth 8000 (kbps)
Tunnel receive bandwidth 8000 (kbps)
Last input 00:00:18, output 00:00:07, output hang
never
Last clearing of "show interface" counters never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total
output drops: 0
Queueing strategy: fifo
Output queue: 0/0 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec
5 minute output rate 0 bits/sec, 0 packets/sec
58 packets input, 9056 bytes, 0 no buffer
Received 0 broadcasts, 0 runts, 0 giants, 0
throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0
ignored, 0 abort
70 packets output, 7184 bytes, 0 underruns
0 output errors, 0 collisions, 0 interface resets
0 unknown protocol drops
0 output buffer failures, 0 output buffers swapped
out
unix1b#sh int tun 0
Hardware is Tunnel
Keepalive not set
Tunnel source 10.1.1.2 (Ethernet0/0), destination 10.1.1.1
Tunnel protocol/transport IPv6/IP
Tunnel TTL 255
Last input 00:00:13, output 00:00:24, output hang never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops:
0
Received 0 broadcasts, 0 runts, 0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort
0 output buffer failures, 0 output buffers swapped out

IPv6 Int Tunnel
unix1a#sh ipv6 int tu0
IPv6 is enabled, link-local address is FE80::A01:101
Interface is unnumbered. Using address of Ethernet0/0
No global unicast address is configured
FF02::1
FF02::2
FF02::9
FF02::1:FF01:101
MTU is 1480 bytes
ICMP error messages limited to one every 100
milliseconds
unix1b#sh ipv6 int tu0
IPv6 is enabled, link-local address is FE80::A01:102
Interface is unnumbered. Using address of Ethernet0/0
No global unicast address is configured
FF02::1
FF02::2
FF02::9
FF02::1:FF01:102
MTU is 1480 bytes
ICMP error messages limited to one every 100
milliseconds

Table de routage
unix1a#sh ipv6 ro
Codes: C - Connected, L - Local, S - Static, U - Per-user
Static route
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D
- EIGRP
EX - EIGRP external
O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2
- OSPF ext 2
C 2000:1::/64 [0/0]
L 2000:1::1/128 [0/0]
C CAFE:1::/64 [0/0]
L CAFE:1::1/128 [0/0]
R CAFE:2::/64 [120/2]
via FE80::A01:102, Tunnel0
L FF00::/8 [0/0]
via Null0, receive
unix1a#
unix1b#sh ipv6 ro
Codes: C - Connected, L - Local, S - Static, U - Per-user
Static route
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D
- EIGRP
EX - EIGRP external
O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2
- OSPF ext 2
C 2000:1::/64 [0/0]
L 2000:1::2/128 [0/0]
R CAFE:1::/64 [120/2]
via FE80::A01:101, Tunnel0
C CAFE:2::/64 [0/0]
L CAFE:2::1/128 [0/0]
L FF00::/8 [0/0]
via Null0, receive
unix1b#

Configuration
enter#sh run int tu2002
!
interface Tunnel2002
no ip address
no ip redirects
ipv6 address 2002:C0A8:6301::1/128
tunnel mode ipv6ip 6to4
end
enter#sh run int ether0/0
!
ip address 192.168.99.1 255.255.255.0
end
relay#sh run int tu2002
!
interface Tunnel2002
no ip address
no ip redirects
ipv6 address 2002:C0A8:2101::1/128
tunnel mode ipv6ip 6to4
end
relay#sh run int et0/0
!
ip address 192.168.33.1 255.255.255.0
end

Sh int tu2002
enter#sh int tu2002
Hardware is Tunnel
Keepalive not set
Tunnel source 192.168.99.1 (Ethernet0/0)
Tunnel protocol/transport IPv6 6to4
Tunnel TTL 255
Last input never, output 00:04:50, output hang never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output
drops: 0
relay#sh int tu2002
Hardware is Tunnel
Keepalive not set
Tunnel source 192.168.33.1 (Ethernet0/0)
Tunnel protocol/transport IPv6 6to4
Tunnel TTL 255
Last input never, output 00:23:51, output hang never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output
drops: 0

Sh ipv6 int tu2002
ip address 192.168.99.1 255.255.255.0
end
enter#sh ipv6 int tu2002
IPv6 is enabled, link-local address is FE80::C0A8:6301
2002:C0A8:6301::1, subnet is 2002:C0A8:6301::1/128
FF02::1
FF02::2
FF02::1:FF00:1
FF02::1:FFA8:6301
MTU is 1480 bytes
ND DAD is not supported
ip address 192.168.33.1 255.255.255.0
relay#sh ipv6 int tu2002
IPv6 is enabled, link-local address is FE80::C0A8:2101
2002:C0A8:2101::1, subnet is 2002:C0A8:2101::1/128
FF02::1
FF02::2
FF02::1:FF00:1
FF02::1:FFA8:2101
MTU is 1480 bytes
ND DAD is not supported

Show int tu0
hostA#sh int tu 0
Hardware is Tunnel
Keepalive not set
Tunnel source 10.1.1.1 (Loopback0), destination 10.1.1.2
Tunnel protocol/transport GRE/IP
Key disabled, sequencing disabled
Checksumming of packets disabled
Tunnel TTL 255
Fast tunneling enabled
Last input 00:06:17, output 00:06:17, output hang never
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

Show interface tunnel0
hostA# show ipv6 int tu 0
IPv6 is enabled, link-local address is FE80::A8BB:CCFF:FE03:E900
2000:1::1, subnet is 2000:1::/64
FF02::1
FF02::1:FF00:1
FF02::1:FF03:E900
MTU is 1476 bytes

Conclusions
n Les solutions de tunnels existantes permettent un passage en douceur a IPv6
n De + en + d’operateurs offrent un service IPv6 et rendent inutiles ces tunnels

Objectif
n Lister les solutions existantes pour assurer la QoS dans les réseaux IPv6
n Pourquoi implémenter la QoS dans un réseau

La QoS en quelques mots…
n Accepter tous les flux de trafics lorsqu’il n’y a pas de congestion
n Minimiser les conséquences et isoler les responsables d’une attaque DoS
n La QoS ne paye pas de Bande Passante gratuite mais permet de mieux l’employer
n La QoS permet de gérer la congestion en essayant si possible de l’éviter et en la contrôlant
au mieux si elle parait !
n La QoS permet de contenir les flux en cas d’attaque DoS sur un réseau et d’éviter le pire
n Les deux modèles de gestion de la QoS sont:
IntServ. RFC 2998
DiffServ. RFC 2475
IntServer et DiffServ sont complémentaires

Introduction
n La QoS ne permet pas d’acheter de la BW gratuite
n Elle permet de maitriser les flux de données notamment en période de congestion
n Etablir des gardes fous pour contrer les attaques DOS

IntServ
n Définit 3 Classes de Services
n Guaranteed Services
- Garantie de Bande passante, délai et pas de perte de trafic
n Controlled Load
- Différents niveau de services best effort
n Best Effort
n RFC 1633
n RSVP comme protocole de signalisation
n Grande granularite, travaille sur des Flux
n Permet de faire de la QoS de bout en bout

Resource Reservation Protocol (RSVP)
n RFC 2205 RSVP Version 1
n RSVP est utilise pour réserver de la bande passante dans la strict priority Q
n Contient un policer
n RSVP Service Types:
n Controlled Load RFC 2211
- Son equivalent DiffServ est AF
n Guaranteed Load RFC 2212
- Son equivalent DiffServ serait EF

DiffServ
n Travaille sur des aggrégats de flux
n Deux Classes principales:
n Expressed Forwarding
- Une classe de trafic pour le temps réel, la voix, la vidéo
- RSVP peut être employé pour réserver de la BW dans cette classe
- Match Guaranteed Services d’Intserv
n Assured Forwarding
- Classes AF1x à AF3x
- CS1 à CS3 pour la compatibilité avec Priorité
- Match Controlled Load d’intServ

Expedited Forwarding
n RFC 2598
n DSCP 101110
n Nécessite RSVP pour réserver la BW dans les Strict Priority Queues

Le ToS devint DSCP!
n RFC2474 définit le DSCP pour IPv4 et IPv6
n Assured Forwarding Définit 4 Classes:
n AF1, AF2, AF3, AF4
n Dans chaque Classe, 3 niveaux de précédence
n AF13 sera droppé avant AF12 qui sera droppé avant AF11
Drop Précédence Class#1 Class #2 Class #3 Class #4
Low Drop Precedence
AF11 AF21 AF31 AF41
Medium Drop Precedence
AF12 AF22 AF32 AF42
High Drop Precedence
AF13 AF23 AF33 AF43

Traffic Class
n Best Effort (BE)
n DSCP 0
n CS1 Moins que « Best Efffort »
n Trafic sans aucune utilité Business !
00 01 02 03 04 05 06 07
IP Precedence ToS Bits 00 00
DSCP ECN
Class Class Class Drop Drop 0 0 0

DSCP PHB standardise
PHB Low Drop Precedence Medium Drop
Precedence
High Drop Precedence
BE 000000
EF 101110 = 46
AF1 001010 (AF11) = 10 001100 (AF12) = 12 001110 (AF13) = 14
AF2 010010 (AF21) = 18 010100 (AF22) = 20 010110 (AF23) = 22
AF3 011010 (AF31) = 26 011100 (AF32) = 28 011110 (AF33) = 30
AF4 100010(AF41) = 34 100100 (AF42) = 36 100110 (AF43) = 38

Mécanismes de Bases
n Rate-limiting (CAR)
n Classification
n Policing
n Marking
n Shaping
n Congestion Avoidance and Dropping

Diffuer Trafic Conditioner Block

Classification
n Précédence
n IPv4 et IPv6
n DSCP
n IPv4 et IPv6
n Par Protocole: NBAR
n IPv4

Marking
n Commited Access Rate (CAR)
n IPv4
n Class-Based Marking
n IPv4, IPv6
n Policy Based Routing (PBR)
n IPv4, IPv6

Policing et Shaping
n Tocken Bucket algorithms
n Class-Based Policing (CBP)
n IPv4, IPv6
n Traffic Shaping
n Generic Traffic Shaping (GTS)
- IPv4
n Frame Relay Traffic Shaping (FRTS)
- IPv4, IPv6
n Class-Based Shaping

Shaping Algorithms
n Interval = Bc/CIR
n Cisco Default
n Bc = 1/8 CIR = 125 msec interval
n 125 msec = 8,000 bits / 64,000 bps
Line rate
128 kbps
8000 bits
transmitted
0 ms 125 ms

Evitement de la Congestion : WRED
n Weighted Random Early Detection (WRED)
n IPv4, IPv6
n Drop le trafic de façon aléatoire en fonction du DSCP où de la Précédence
n Evite la synchronization des retransmissions
n Efficace avec les applications TCP

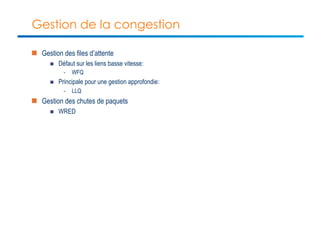

Gestion de la congestion
n Gestion des files d’attente
n Défaut sur les liens basse vitesse:
- WFQ
n Principale pour une gestion approfondie:
- LLQ
n Gestion des chutes de paquets
n WRED

Gestion des files d’attentes
n Queuing (FIFO)
n IPv4, IPv6
n Par defaut
n Priority Queuing
n IPv4
n Legacy
n 4 Niveaux de priorites Strictes
n Risques d’une queue (High) qui affame les autres
n Custom Queuing
n IPv4
n Legacy
n Donne a chaque Q un max d’octets a emettre a chaque tour
n Pas de Q affame

n Flow Based Weighted Fair Queuing -WFQ
n IPv4, IPv6
n défaut sur les liens séries
n Pas de Strict Priority Q pour la voix !
n Class-based Weighted Fair Queuing
n IPv4, IPv6
n Pas de Strict Priority pour la voix !

Weighted Fair Queuing
n 4 flux :
n 1 Priorite 4, 2 Priorite 3, 1 Priorite 2, 1 Priorite 0
n Calculons combien reçoit chaque flux en periode de congestion:
n (1 P4)5 + (2 P3)4 + (1 P2)3 + (1 P0)1 = 13
- 1 P4 = 5/13 = 0,39 = 39% de la BW dispo
- 2 P3 = 4/13 = 0,31 = 31% de la BW dispo
- 1 P2 = 3/13 = 0,23 = 23 % de la BW dispo
- 1 P0 = 1/13 = 0,07 = 7% de la BW dispo
n MDRR ressemble avec en plus une priority Q.

n Low Latency Queueing (LLQ)
n IPv4, IPv6, MPLS
n CWFQ + Strict Priority Q
n 1 File d’attente traitée en priorité stricte
- Policer intégré pour éviter d’affamer les autres Qs
n La plus utilisée sauf GSR quand voix et données se partagent le défaut
n Modified Deficit Round Robin (MDRR)
n IPv4, IPv6, MPLS
n GSR

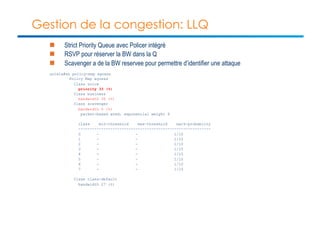

Gestion de la congestion: LLQ
n Strict Priority Queue avec Policer intégré
n RSVP pour réserver la BW dans la Q
n Scavenger a de la BW reservee pour permettre d’identifier une attaque
unix1a#sh policy-map egress
Policy Map egress
Class voice
priority 33 (%)
Class business
bandwidth 30 (%)
Class scavenger
bandwidth 5 (%)
packet-based wred, exponential weight 9
class min-threshold max-threshold mark-probablity
----------------------------------------------------------
0 - - 1/10
1 - - 1/10
2 - - 1/10
3 - - 1/10
4 - - 1/10
5 - - 1/10
6 - - 1/10
7 - - 1/10
Class class-default
bandwidth 27 (%)

Layer 2 QOS
n ATM IPv4, IPv6
n Frame-Relay IPv4, IPv6
n Ethernet 802.1p (Cos) IPv4, IPv6

Link Efficiency Mechanism
n Compressed Real Time Protocol (cRTP)
n IPv4
n 40 Octets -> 2 a 5 Octets
n Link Fragmentation and Interleaving
n IPv4, IPv6

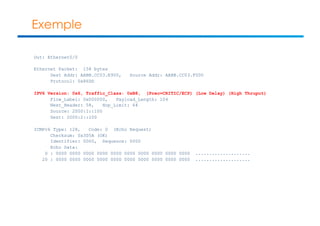

Exemple
Out: Ethernet0/0
Protocol: 0x86DD
IPV6 Version: 0x6, Traffic_Class: 0xB8, (Prec=CRITIC/ECP) (Low Delay) (High Thruput)
Source: 2000:1::100
Dest: 2000:2::100
ICMPv6 Type: 128, Code: 0 (Echo Request)
Checksum: 0x3D5A (OK)
Identifier: 0000, Sequence: 0000
Echo Data:
0 : 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 ....................
20 : 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 ....................

La QoS sur MPLS
n 3 bits pour coder jusqu’à 8 niveaux de priorités dans MPLS
n EXPerimental bits
n 3 modes de transit du réseau MPLS
n Uniform
- Le mode de fonctionnement MT/MTI
n Short Pipe
n Pipe

MPLS EXP Bits
n Label/Tag: 20 bits
n MPLS Experimenetal bits: 3 bits
n Bottom of Stack: S
n Time To Live: 8 Bits
Label/Tag
32 bits
COS TTL
3 2 1 0
EXP S

Uniform Mode
MPLS/VPN
MPLS/VPN
EXP->DSCP Fusion MPLS EXP-IP DSCP
DSCP->EXP
dscp

Uniform Mode
n Les réseaux MPLS et IP ont la même stratégie de QOS.
n MPLS et EXP sont écrasés par l’autre à l’entrée et la sortie

Pipe Mode
n MPLS a sa stratégie de QOS propre et ne touche ni n’utilise au DSCP IP
n MPLS EXP est utilisé pour scheduler le paquet en sortie

Short Pipe Mode
n MPLS a sa stratégie de QOS propre et ne touche pas au DSCP IP sauf….
n pour Scheduler le paquet à la sortie

Conclusion
n Les solutions de tunnels existantes permettent un passage en douceur a IPv6
n MPLS apporte une grande souplesse

Gestion de la Sécurité avec IPv6

Objectifs
n Menaces sur IPv6
n Comprendre comment la sécurité est implémentée sur IPv6
n Comprendre les plus de IPv6

Menaces sur IPv6
n On retrouve beaucoup de menaces existantes sur IPv4 en IPv6
n Un network scan devient plus difficile en IPv6
n Trop d’adresses à essayer
n Si dual stack on trouvera le noeud IPv6 via un scan IPv4 plus facilement
n The Hacker Choice:
n http://www.thc.org/thc-ipv6

IPSEC
n IPSec est désormais obligatoire
n Authentification des en-têtes
n Confidentialité des données
n Intégrité des données
n http://www.cisco.com/en/US/docs/ios/ipv6/configuration/guide/ip6-ipsec.html

SEND
n Sécurise les accès au réseau IPv6
n Impossible de voler une adresse
n Protection grâce aux CGA
n Man in the middle attack
n spoofing
n Impossible d’insérer un routeur voyou
n Protection grâce au certificat
n Session Hijacking
n Man in the middle attack

CEFv6 Unicast RPF
n Fonctionnalité des routeurs CISCO
n Vérifie l’adresse source des paquets reçus sur une interface
n L’adresse source du paquet doit être accessible via une entrée de la table de routage en
mode loose.
n En mode strict le paquet doit être reçu via l’interface qui pointe vers l’adresse source

Access-list
n Access-List Standard, Extended
n Reflexive ACL
n Time Based ACL
n Cisco IOS Firewall pour IPv6
n http://www.cisco.com/en/US/docs/ios/ipv6/configuration/guide/ip6-sec_trfltr_fw.html

Conclusion
n IPSec fait partie de tous les stack IPv6
n NDP est sécurisé par SEND
n CEFv6 Unicast RPF permet de se protéger du spoofing à moindre frais

IPv6 training

Contenu connexe

Tendances

En vedette

Similaire à IPv6 training

Plus de Fred Bovy

IPv6 training
