Introduction to NI, LabVIEW, ELVIS and Planet NI
- 1. Journée Technologique deYaoundé

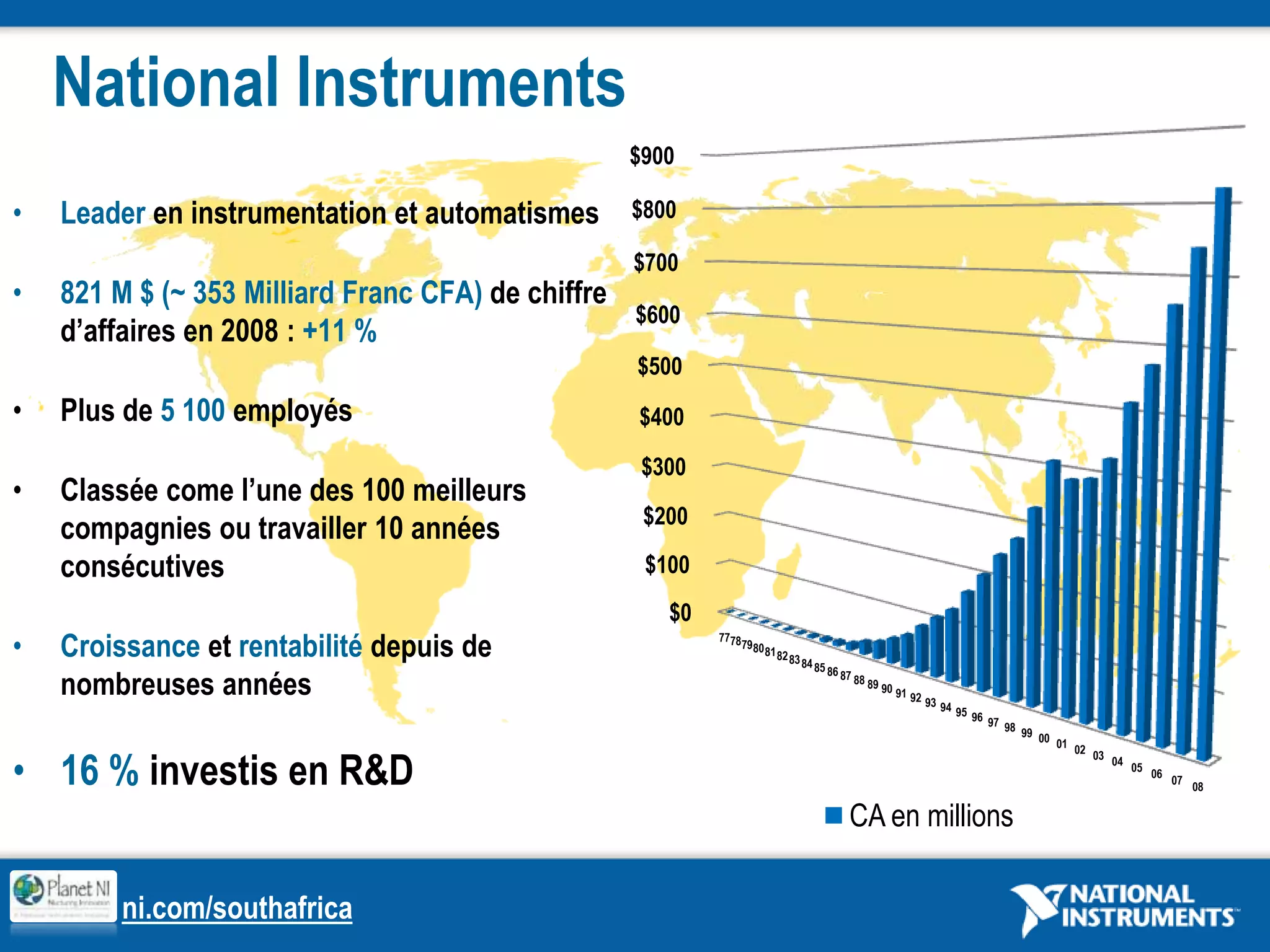

- 2. Leader en instrumentationet automatismes821 M $ (~ 353 Milliard Franc CFA) de chiffre d’affaires en 2008 : +11 %Plus de 5 100 employésClassée come l’une des 100 meilleurs compagnies ou travailler 10 années consécutivesCroissance et rentabilité depuis de nombreuses années16 % investis en R&DNational Instruments
- 3. National InstrumentsModèle devente en direct dans plus de 40 pays
- 4. Services de maintenancelogicielle, d’étalonnage et d’installation
- 5. 600 membres Alliance,intégrateurs, développeurs
- 6. Des ingénieurs commerciauxà votre écoute dans toute la France
- 7. Un support techniquelocal au siège de Nanterre ainsi que des formations et certifications produits

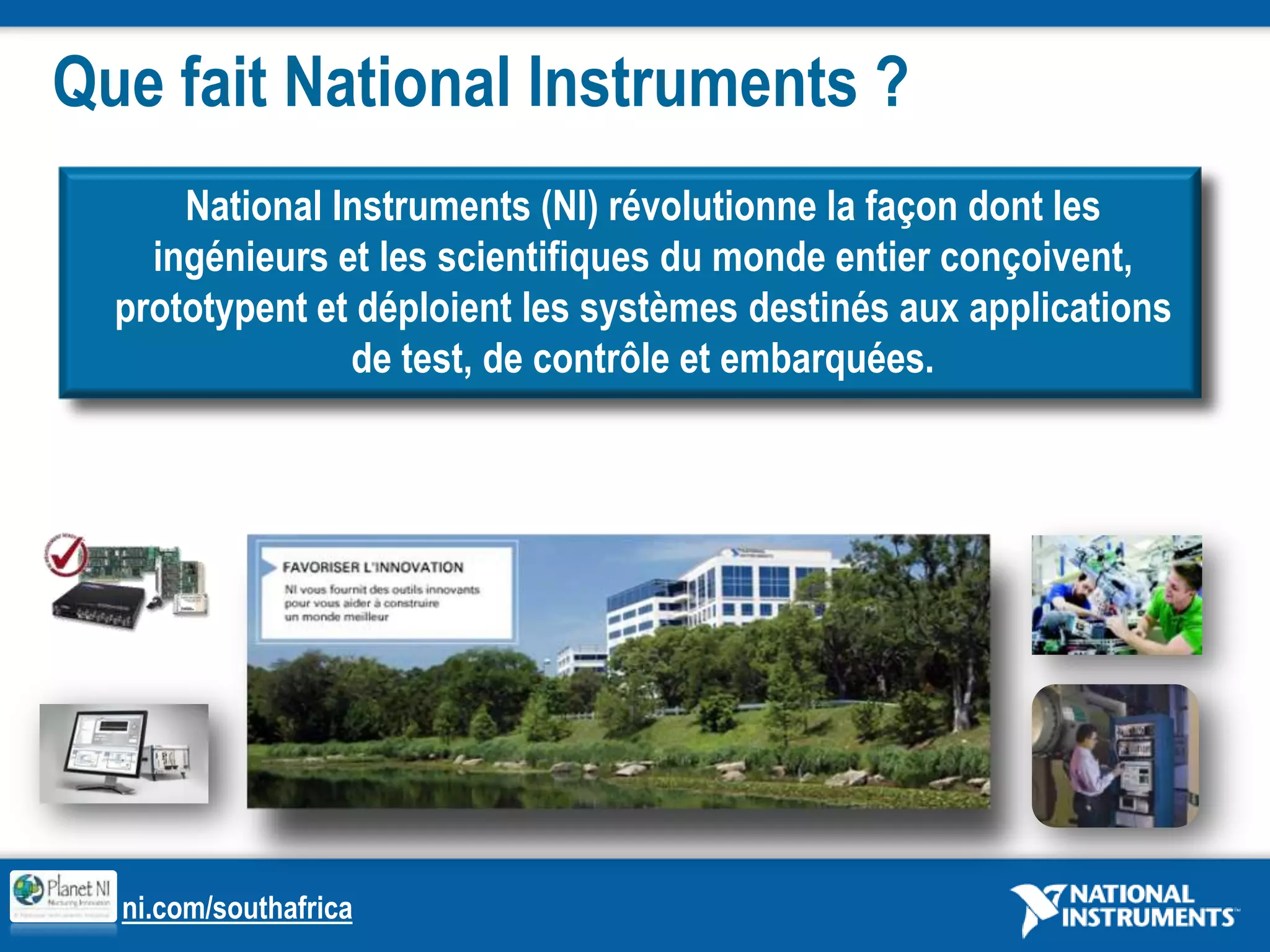

- 8. Des partenaires Alliancefrançais avec plus de 30 développeurs certifiésQue fait National Instruments ?National Instruments (NI) révolutionne la façon dont les ingénieurs et les scientifiques du monde entier conçoivent, prototypent et déploient les systèmes destinés aux applications de test, de contrôle et embarquées.
- 9. National Instruments EverywhereMorethan 30,000 companies>90% of Fortune 500 manufacturing companiesPlus de 30 000 clients dans plus de 90 pays
- 10. Aucun marchéou client ne représente plus de 10 %du CA

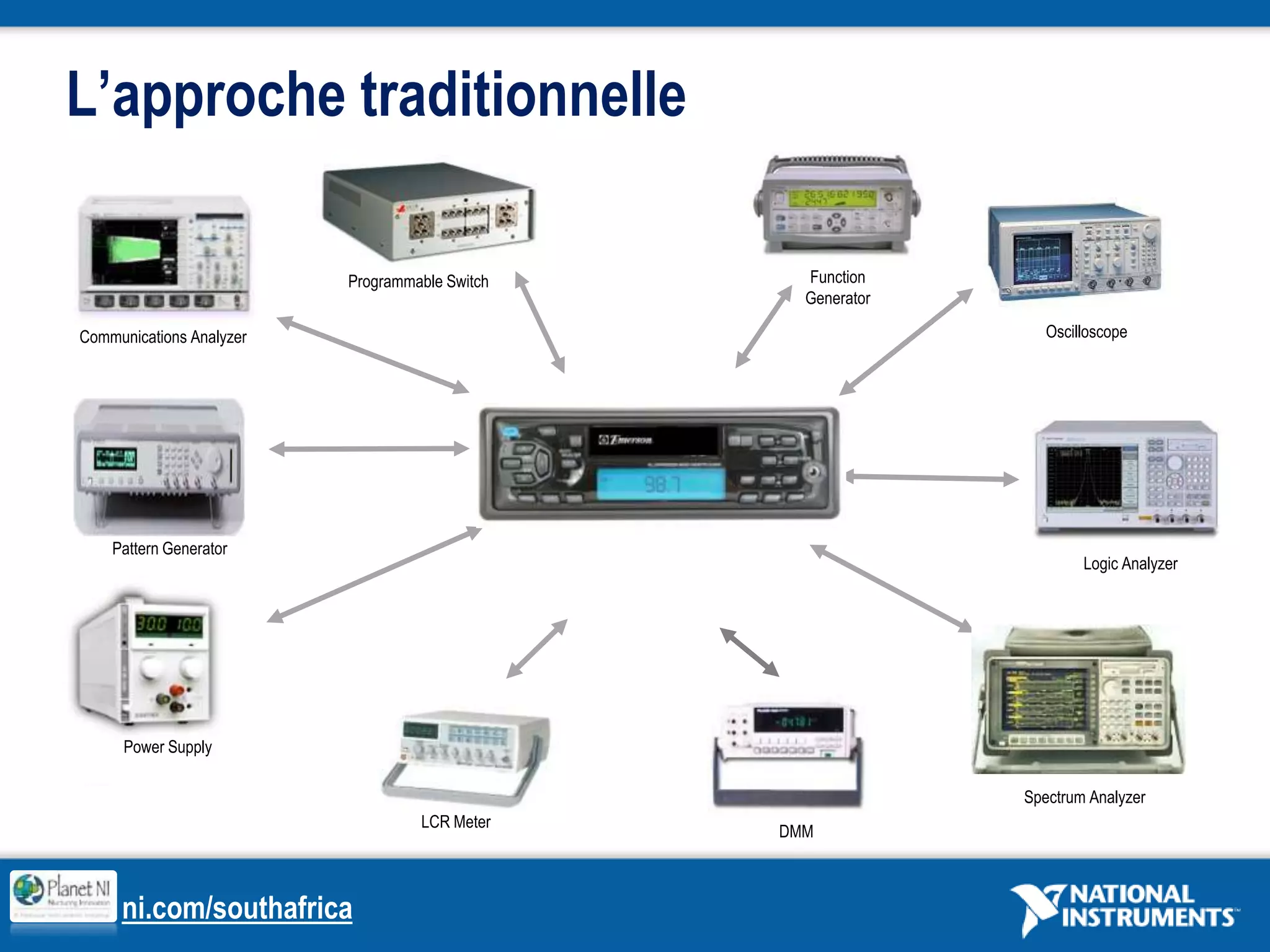

- 11. 95 %des sociétésdu magazine Fortune 500utilisent l’Instrumentation VirtuelleFunction GeneratorProgrammable SwitchOscilloscopeCommunications AnalyzerPattern GeneratorLogic AnalyzerPower SupplySpectrum AnalyzerLCR MeterDMML’approche traditionnelle

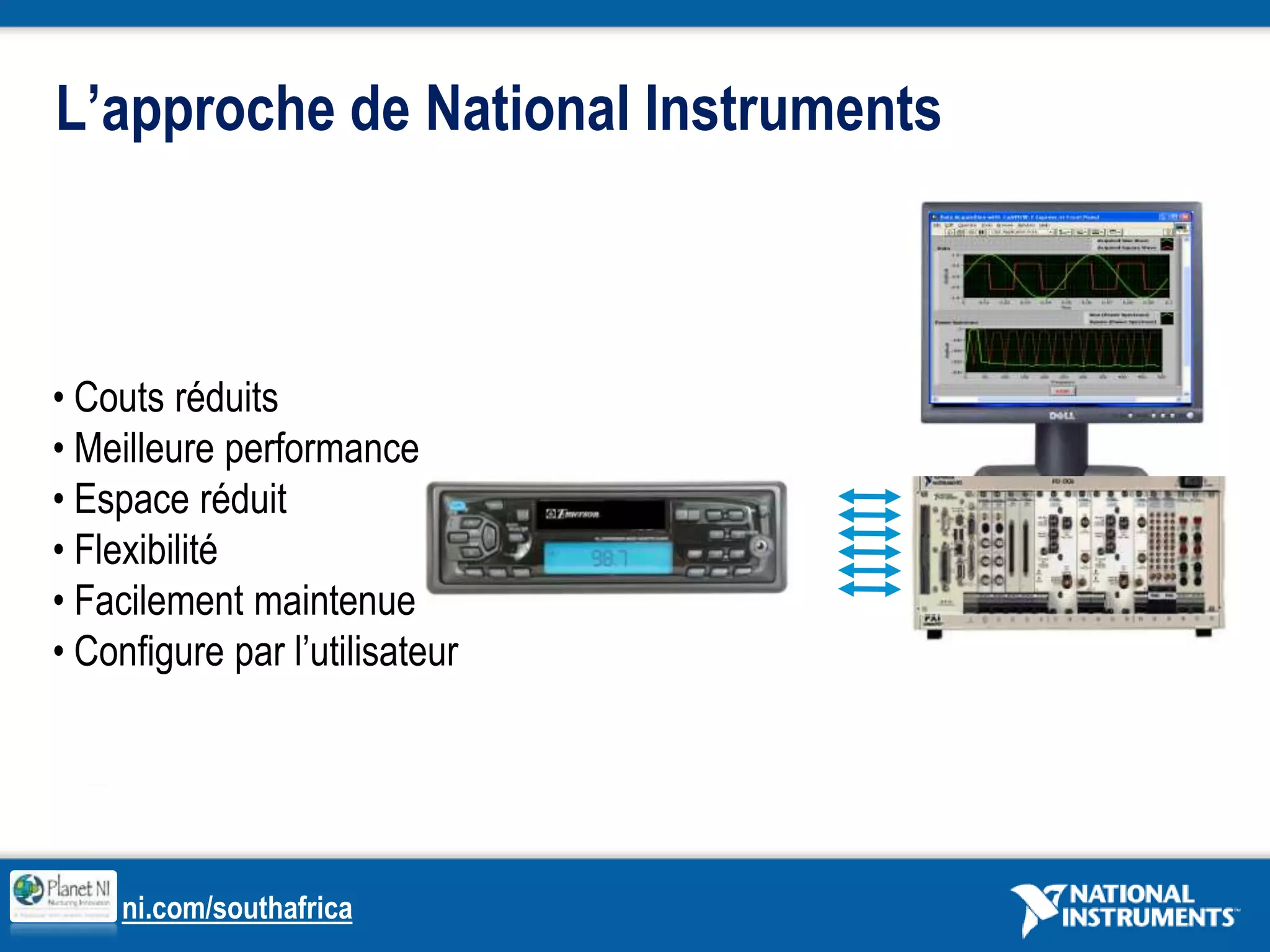

- 12. L’approche de NationalInstruments Couts réduits
- 13.
- 14.
- 15.
- 16.
- 17. Configure parl’utilisateurSolution basée PC pour la mesure, l’automatisation et le contrôle
- 18.
- 19. Interface définie parle constructeur

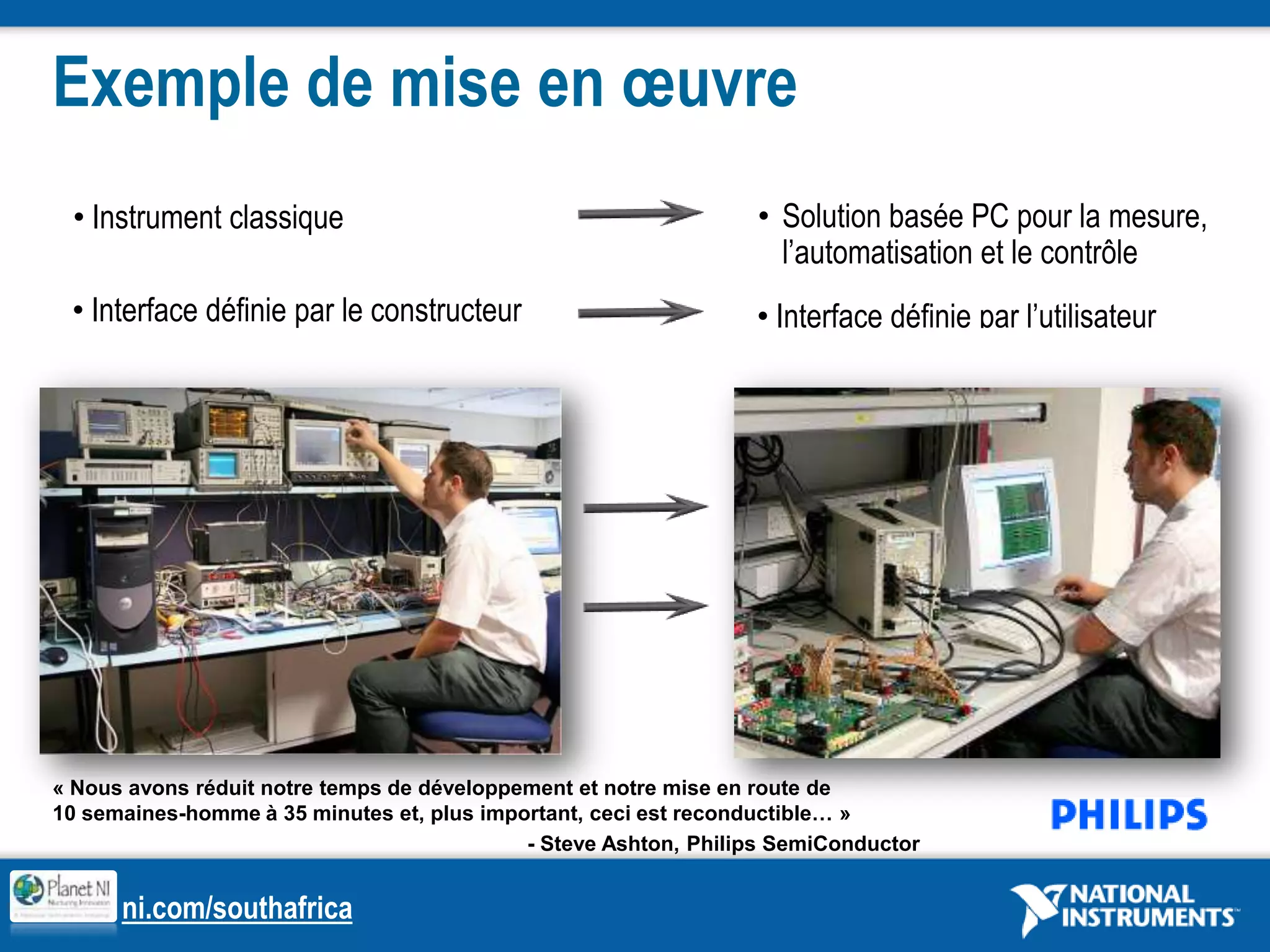

- 20. Interface définie parl’utilisateur « Nous avons réduit notre temps de développement et notre mise en route de 10 semaines-homme à 35 minutes et, plus important, ceci est reconductible… »- Steve Ashton, Philips SemiConductorExemple de mise en œuvre

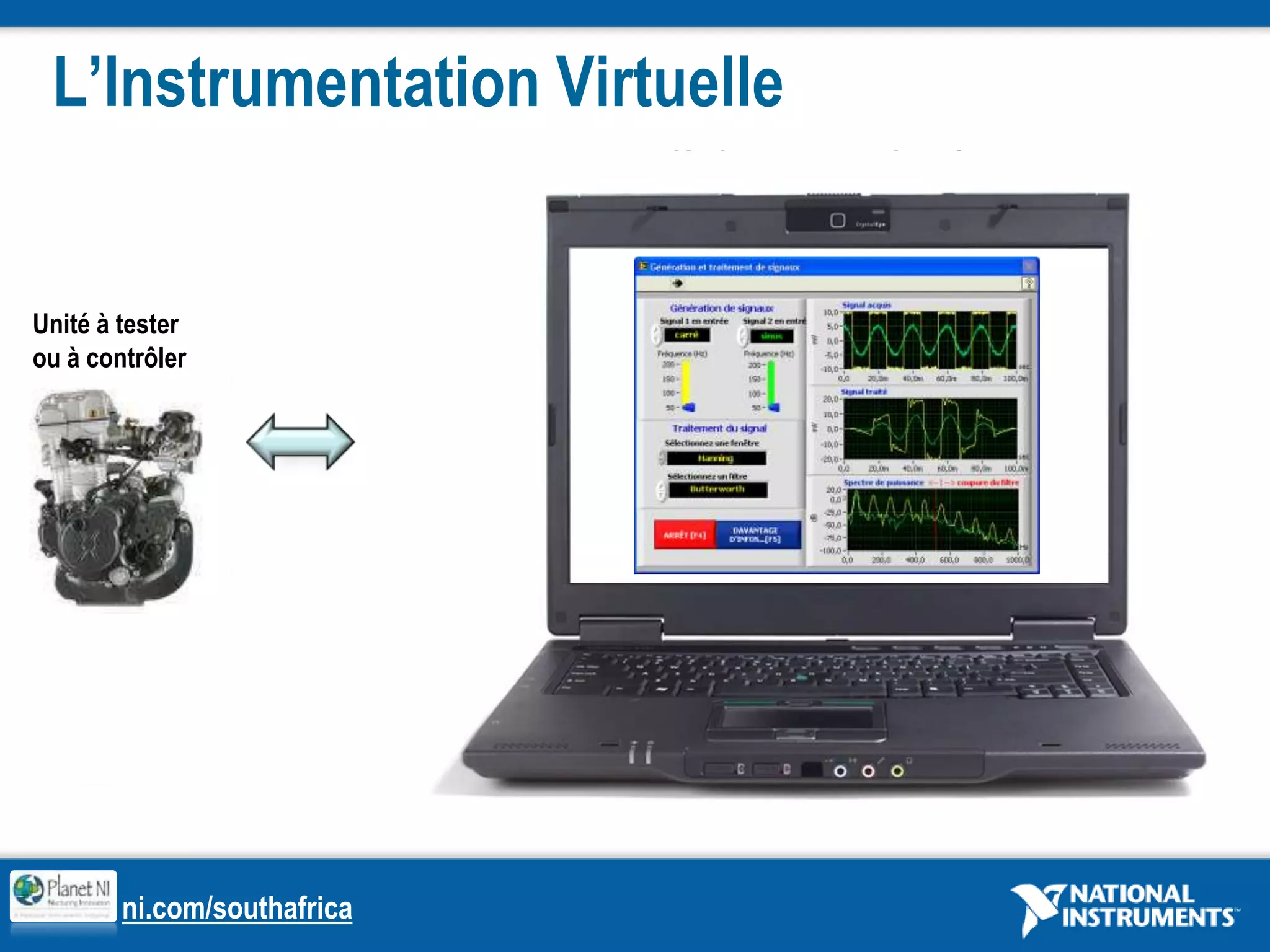

- 21. L’Instrumentation VirtuelleUn instrumentvirtuelinstrument personnalisé évolutif
- 22. rapide àmettre en œuvre
- 23. moindre coûtUnitéà tester ou à contrôlerMatériel de mesure- instruments de mesure modulaire- instruments traditionnels - Instruments PXI- systèmes embarqués- cartes d’acquisition d’images- cartes d’acquisition de donnéesLangage de programmation- LabVIEWLabWindows/CVI
- 24.
- 25.

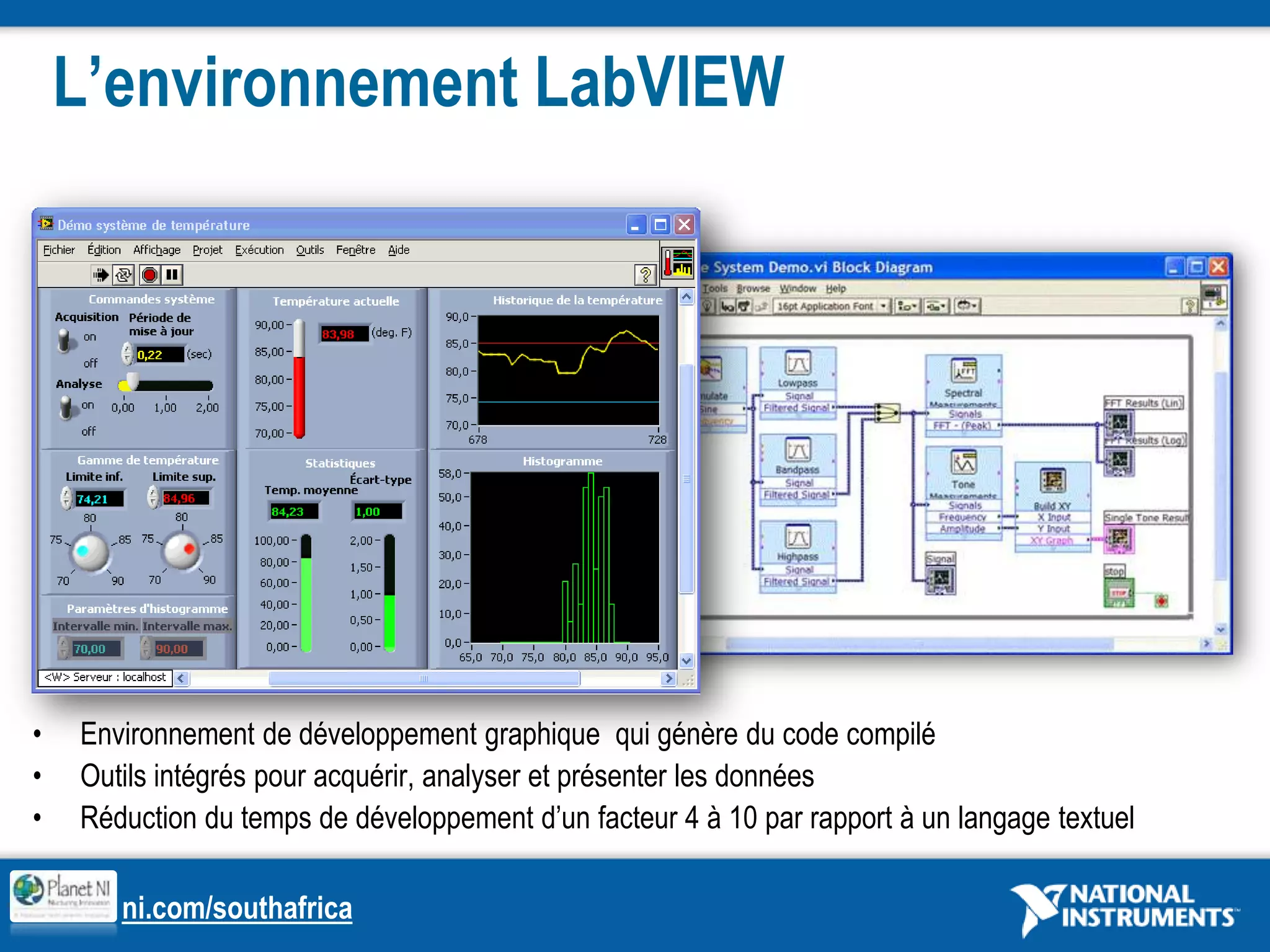

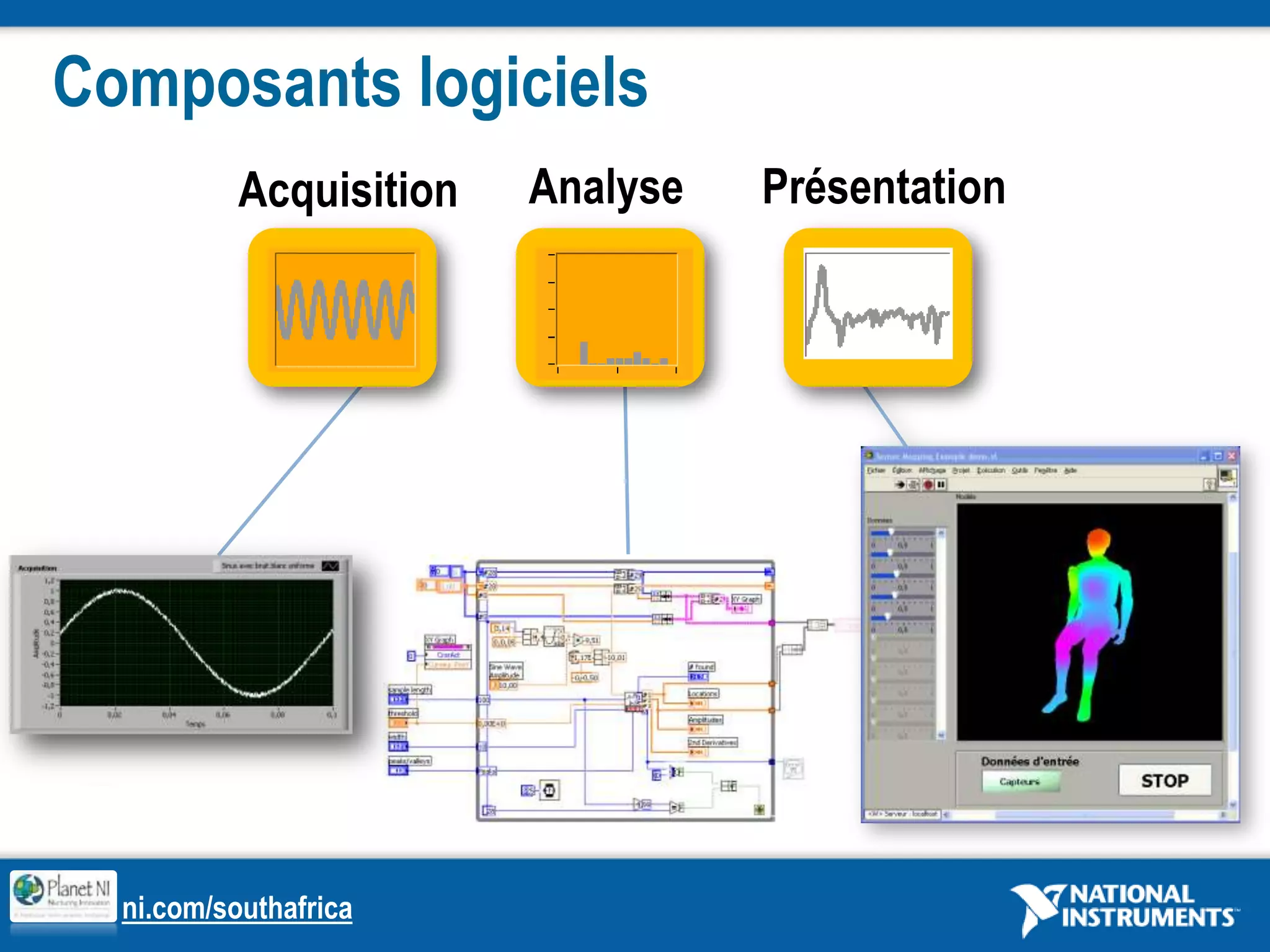

- 26. Environnement de développementgraphique qui génère du code compiléOutils intégrés pour acquérir, analyser et présenter les donnéesRéduction du temps de développement d’un facteur 4 à 10 par rapport à un langage textuel L’environnement LabVIEW

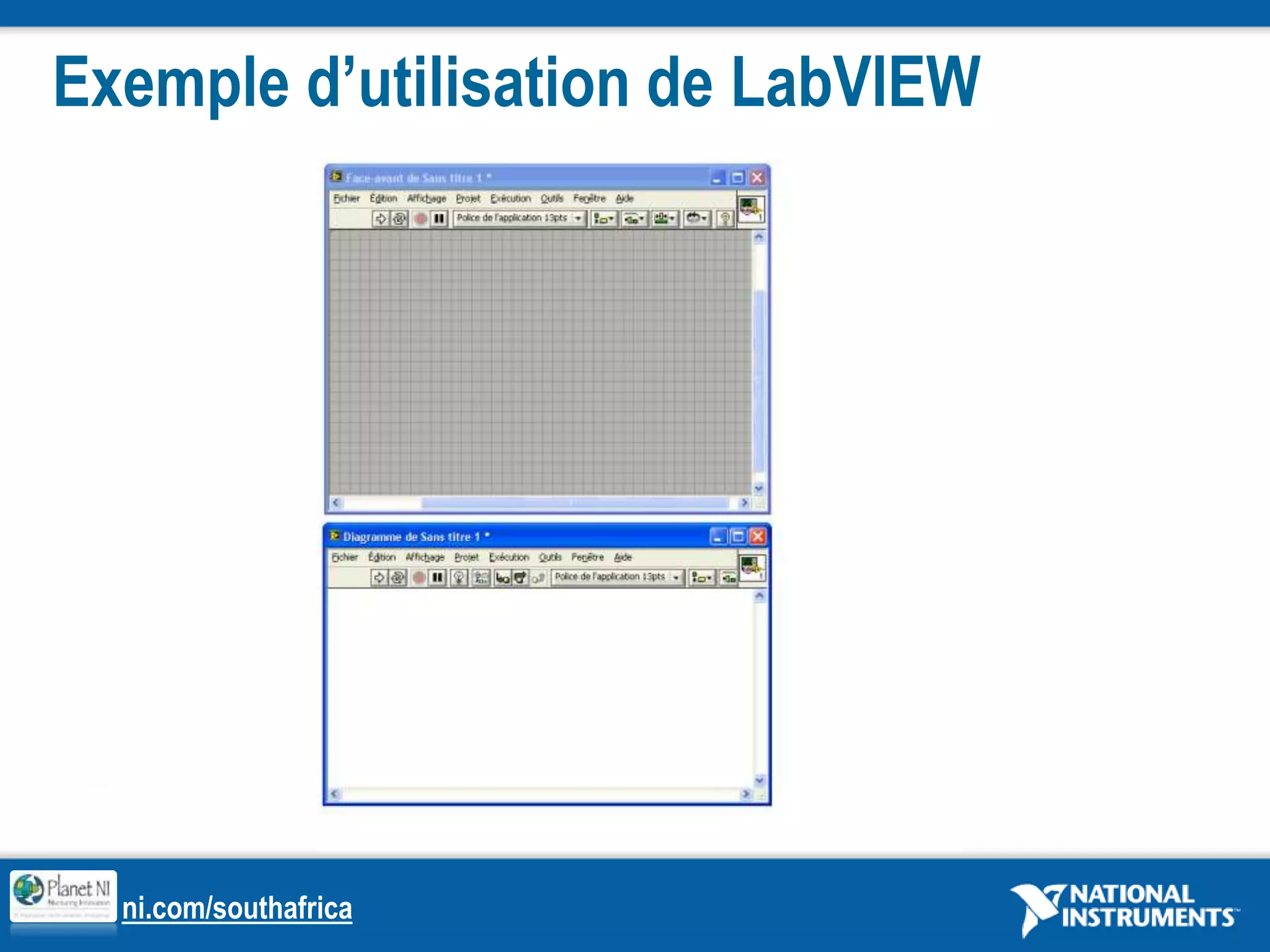

- 27. Exemple d’utilisation deLabVIEW

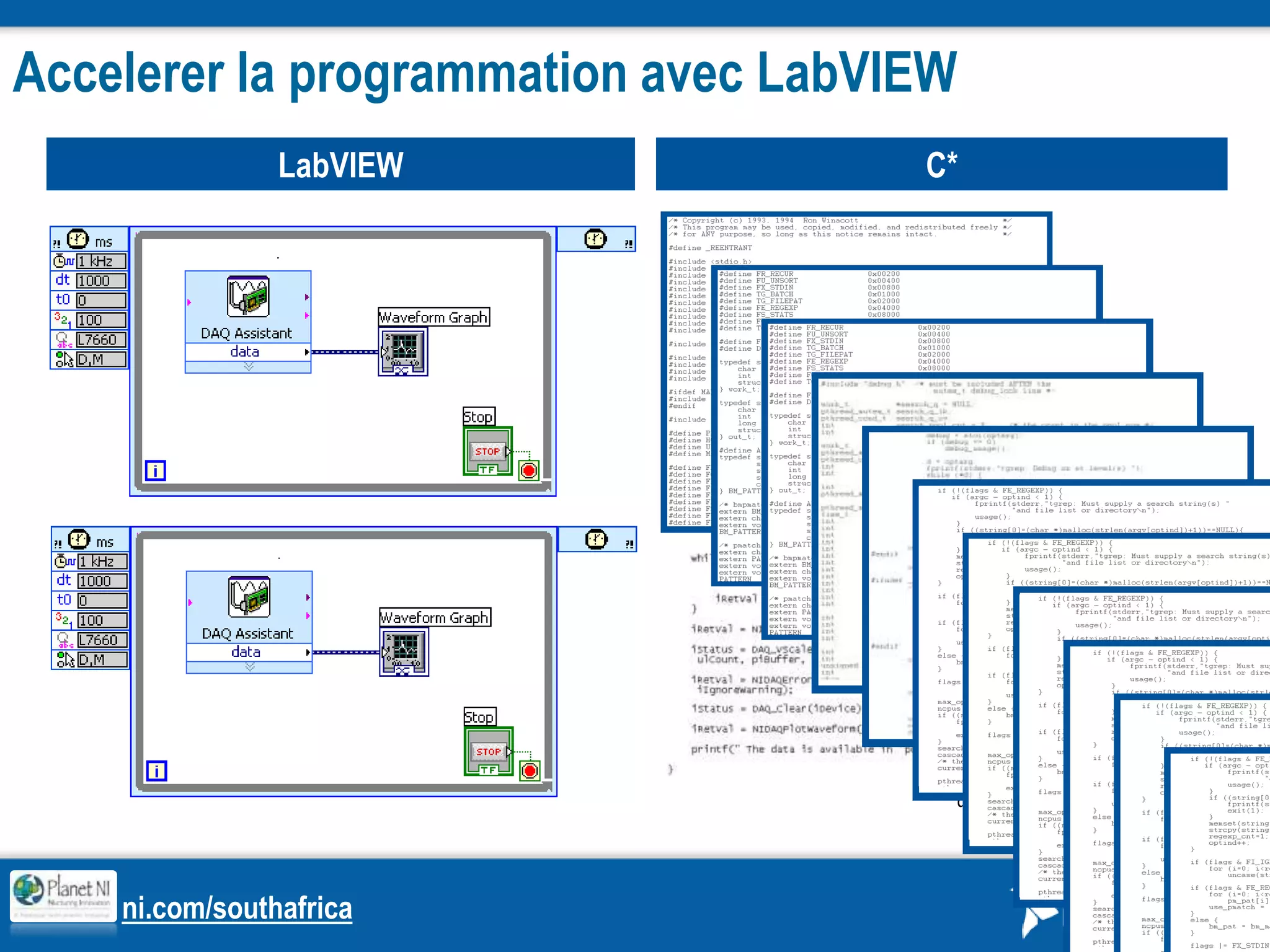

- 28. Accelerer la programmationavec LabVIEWLabVIEWC*C*LabVIEW* does not include code to generate UI

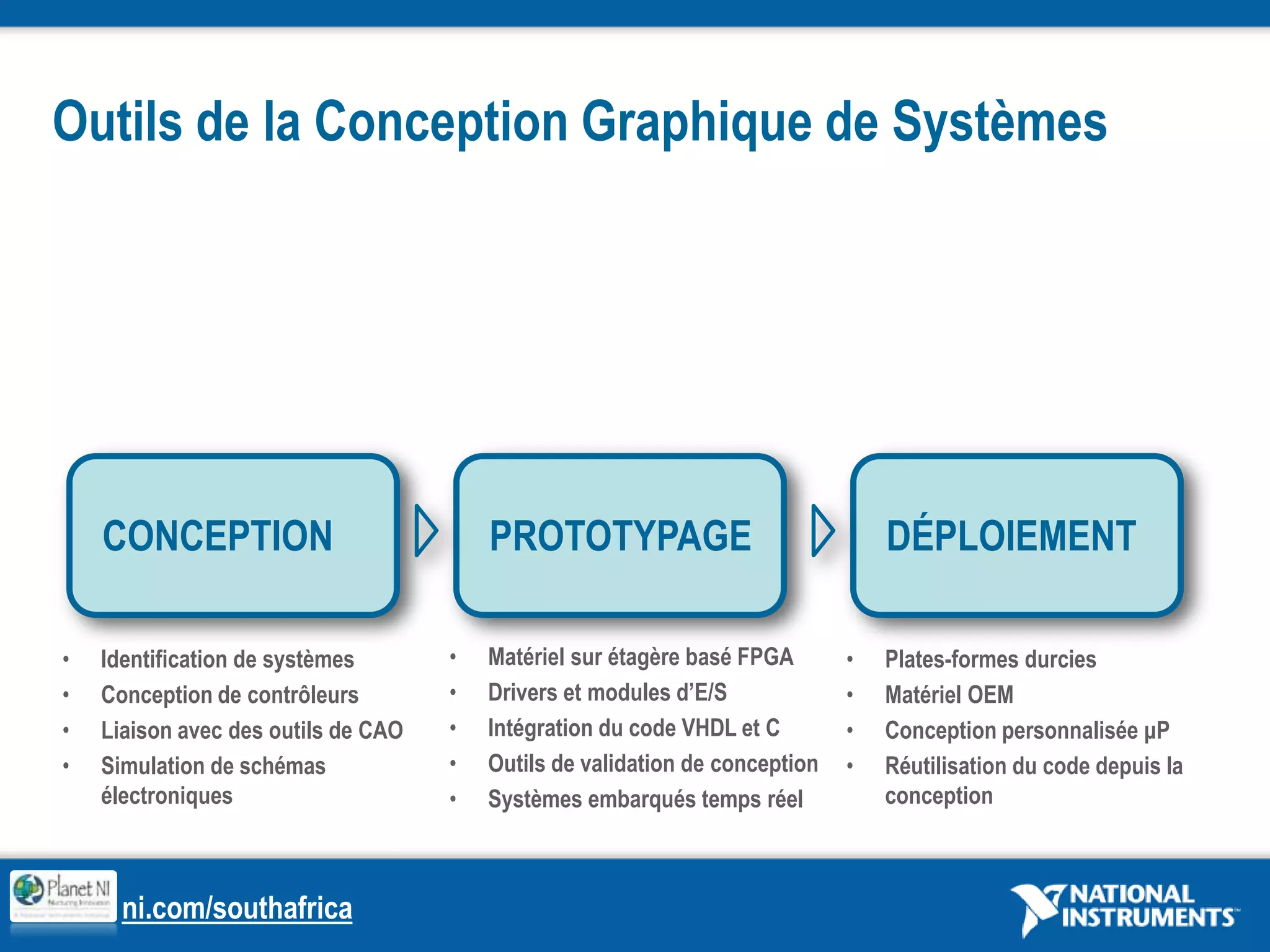

- 29. Outils de laConception Graphique de SystèmesCONCEPTIONPROTOTYPAGEDÉPLOIEMENTMatériel sur étagère basé FPGA
- 30. Drivers et modulesd’E/S
- 31. Intégration du codeVHDL et C
- 32. Outils de validationde conception
- 33.
- 34.
- 35.
- 36. Liaison avec desoutils de CAO
- 37. Simulation de schémasélectroniques
- 38.
- 39.
- 40.

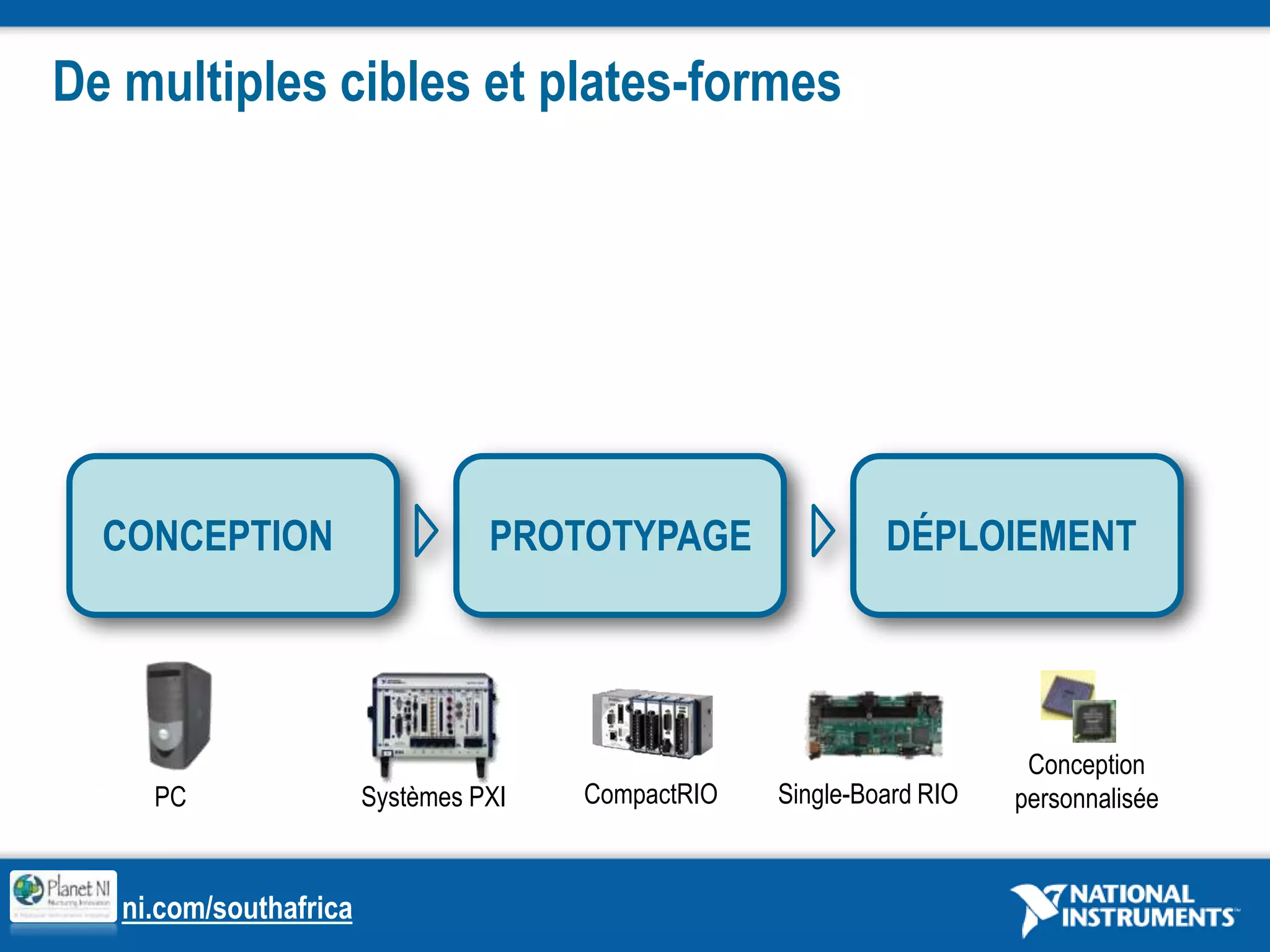

- 41. Réutilisation du codedepuis la conceptionSystèmes PXICONCEPTIONPROTOTYPAGEDÉPLOIEMENTConceptionpersonnaliséeSingle-Board RIOCompactRIOPCDe multiples cibles et plates-formes

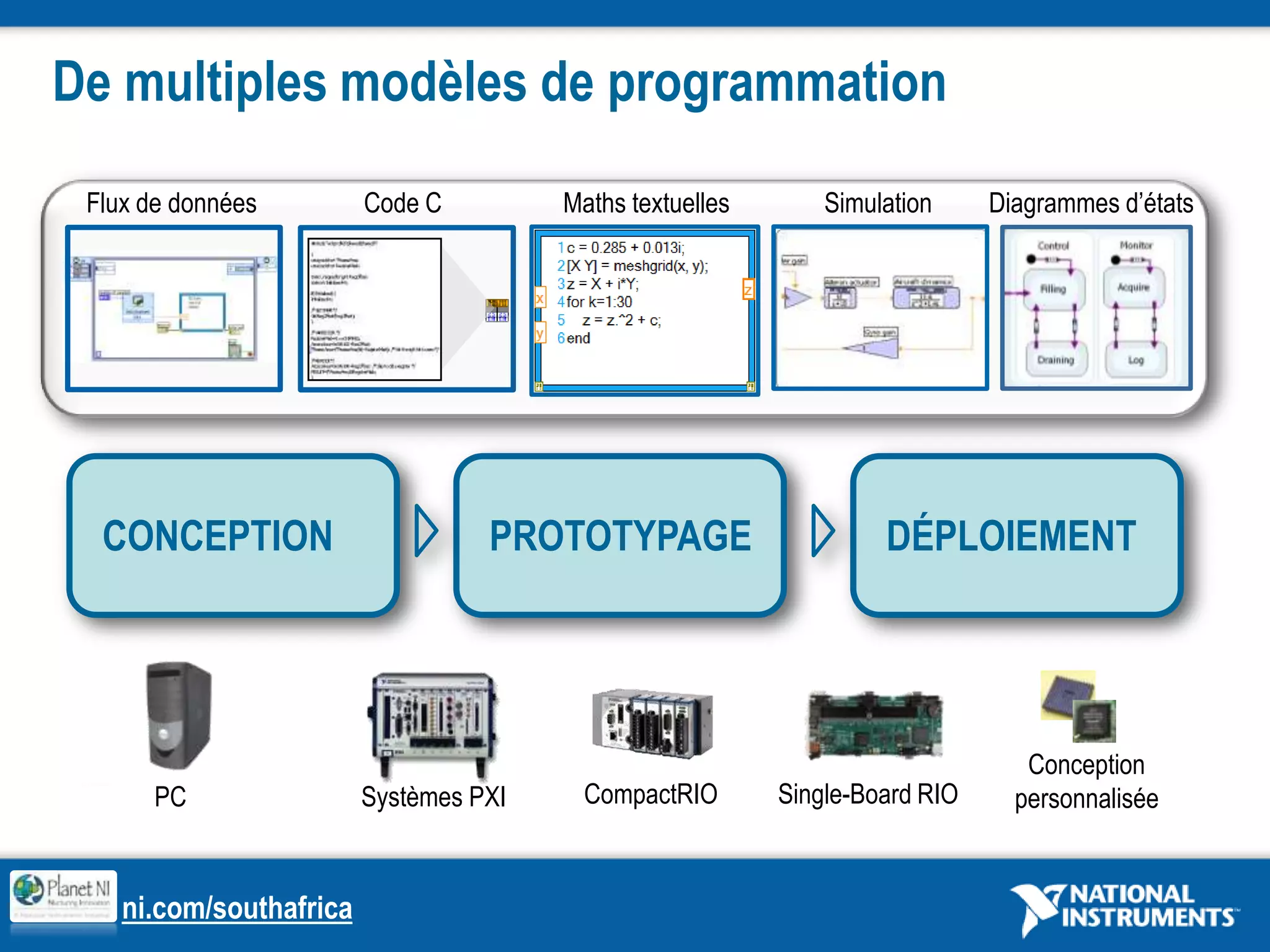

- 42. De multiples modèlesde programmationSystèmes PXIFlux de donnéesCode CMathstextuellesSimulationDiagrammes d’étatsCONCEPTIONPROTOTYPAGEDÉPLOIEMENTConceptionpersonnaliséeSingle-Board RIOCompactRIOPC

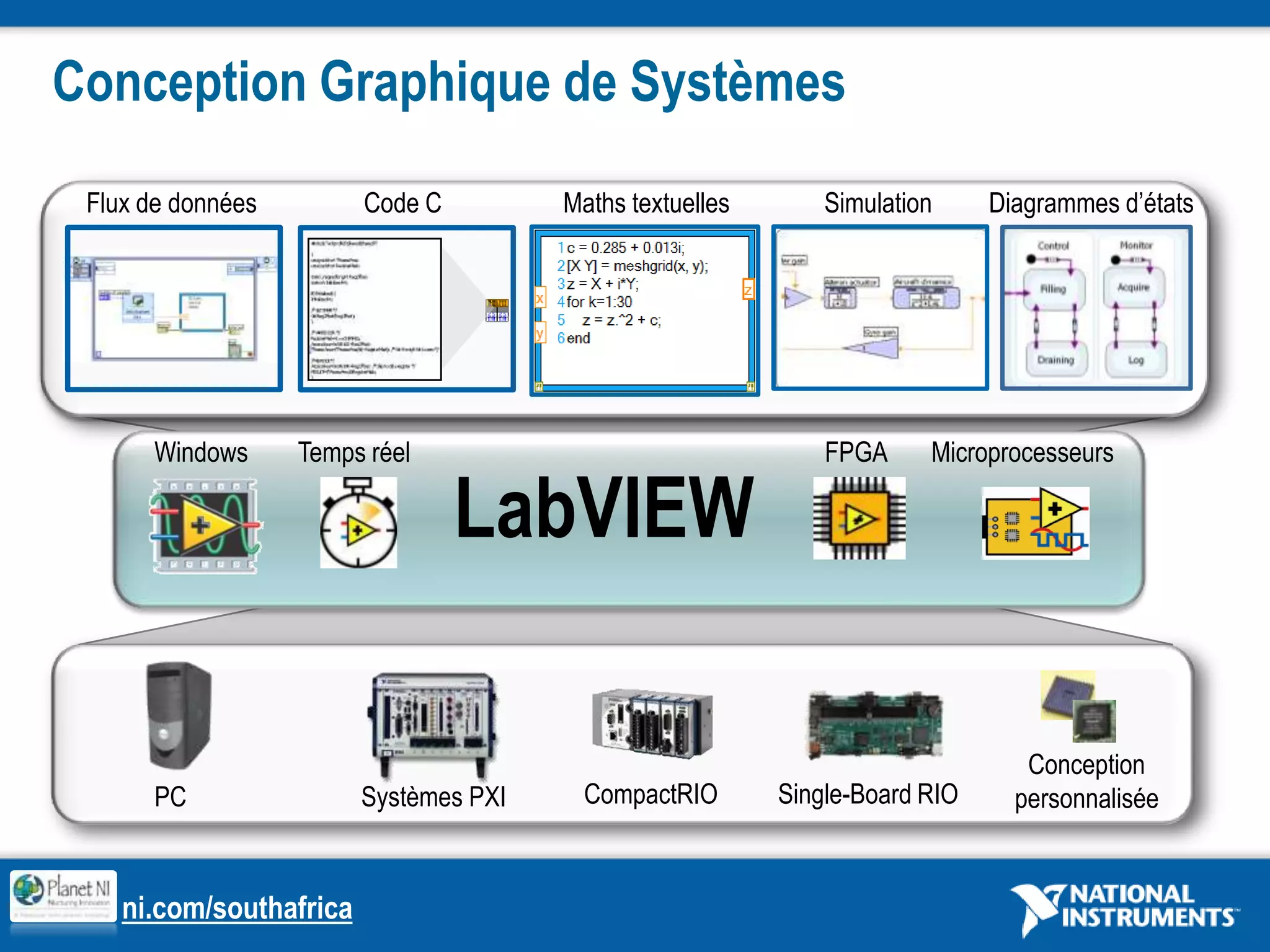

- 43. Systèmes PXIFlux dedonnéesCode CMathstextuellesSimulationDiagrammes d’étatsTemps réelFPGAMicroprocesseursWindows LabVIEWConceptionpersonnaliséeSingle-Board RIOCompactRIOPCConception Graphique de Systèmes
- 44.

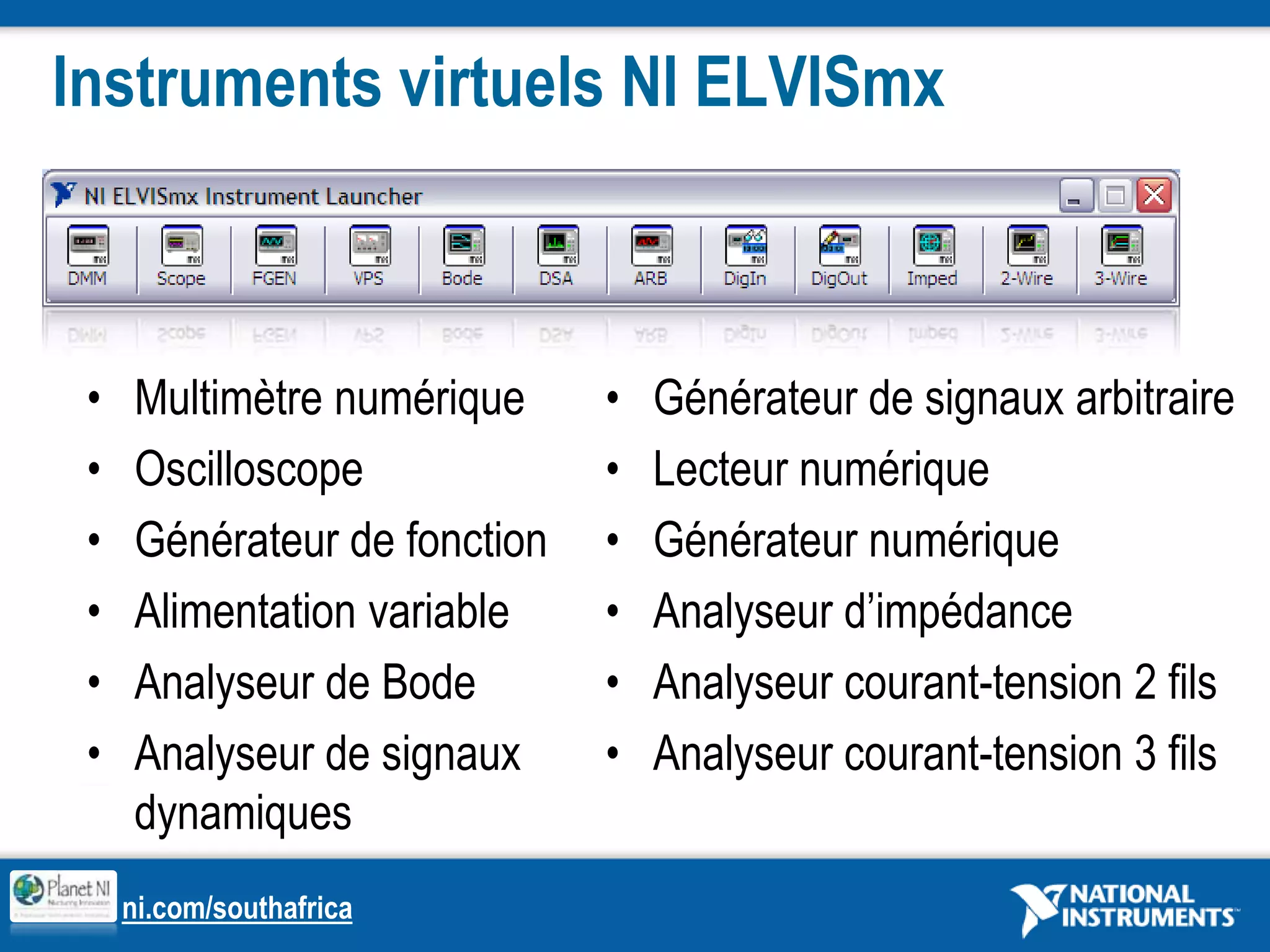

- 45. Instruments virtuels NIELVISmxMultimètre numériqueOscilloscopeGénérateur de fonctionAlimentation variableAnalyseur de BodeAnalyseur de signaux dynamiquesGénérateur de signaux arbitraireLecteur numériqueGénérateur numériqueAnalyseur d’impédanceAnalyseur courant-tension 2 filsAnalyseur courant-tension 3 fils

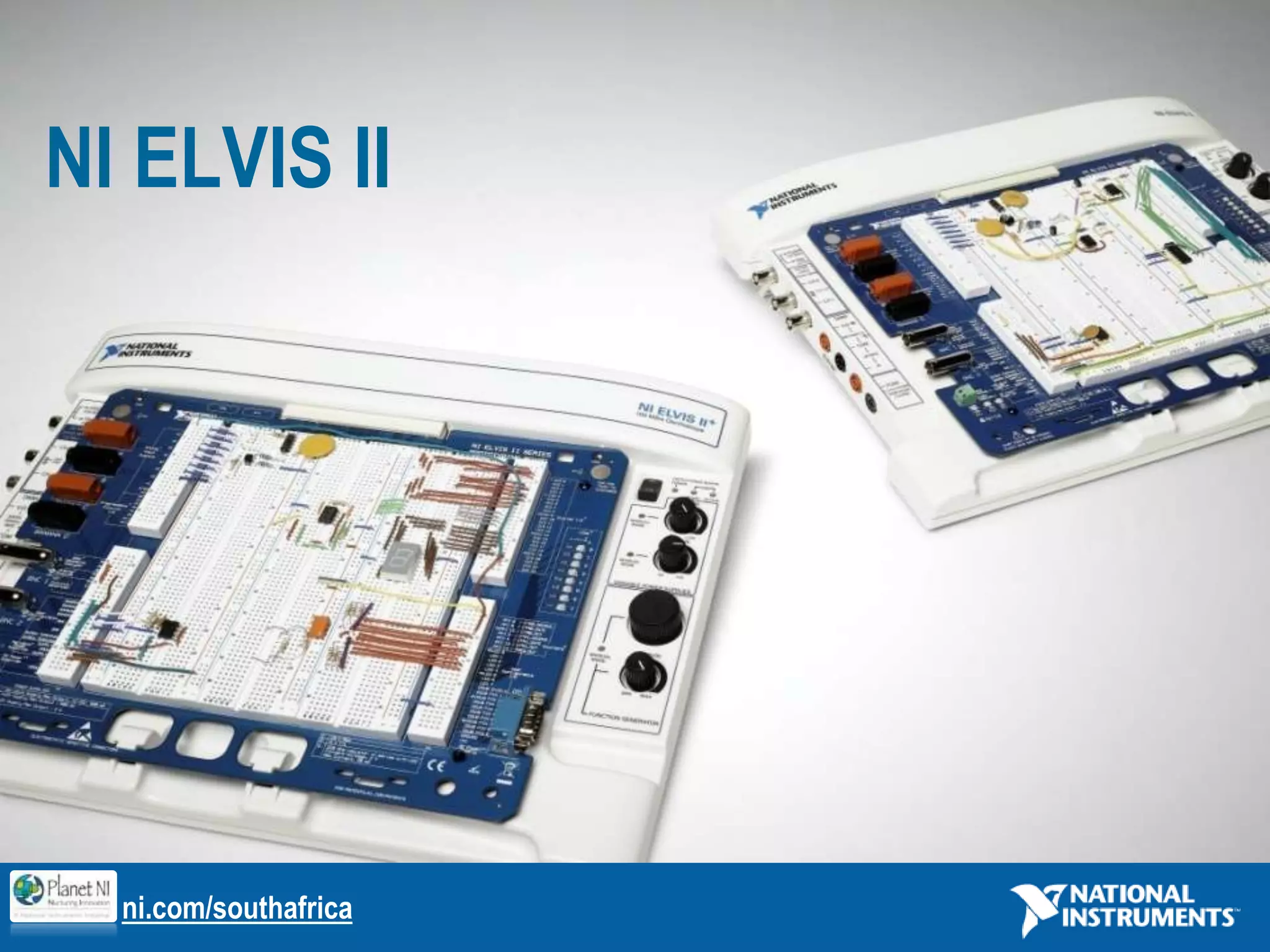

- 46. NI ELVIS Plate-forme de conception et de prototypage pourl’enseignementInterfaces USB Plug & PlayCartes enficheables de partenairesIntégration avec MultisimTous les curriculums12 instruments intégrés compatibles LabVIEW

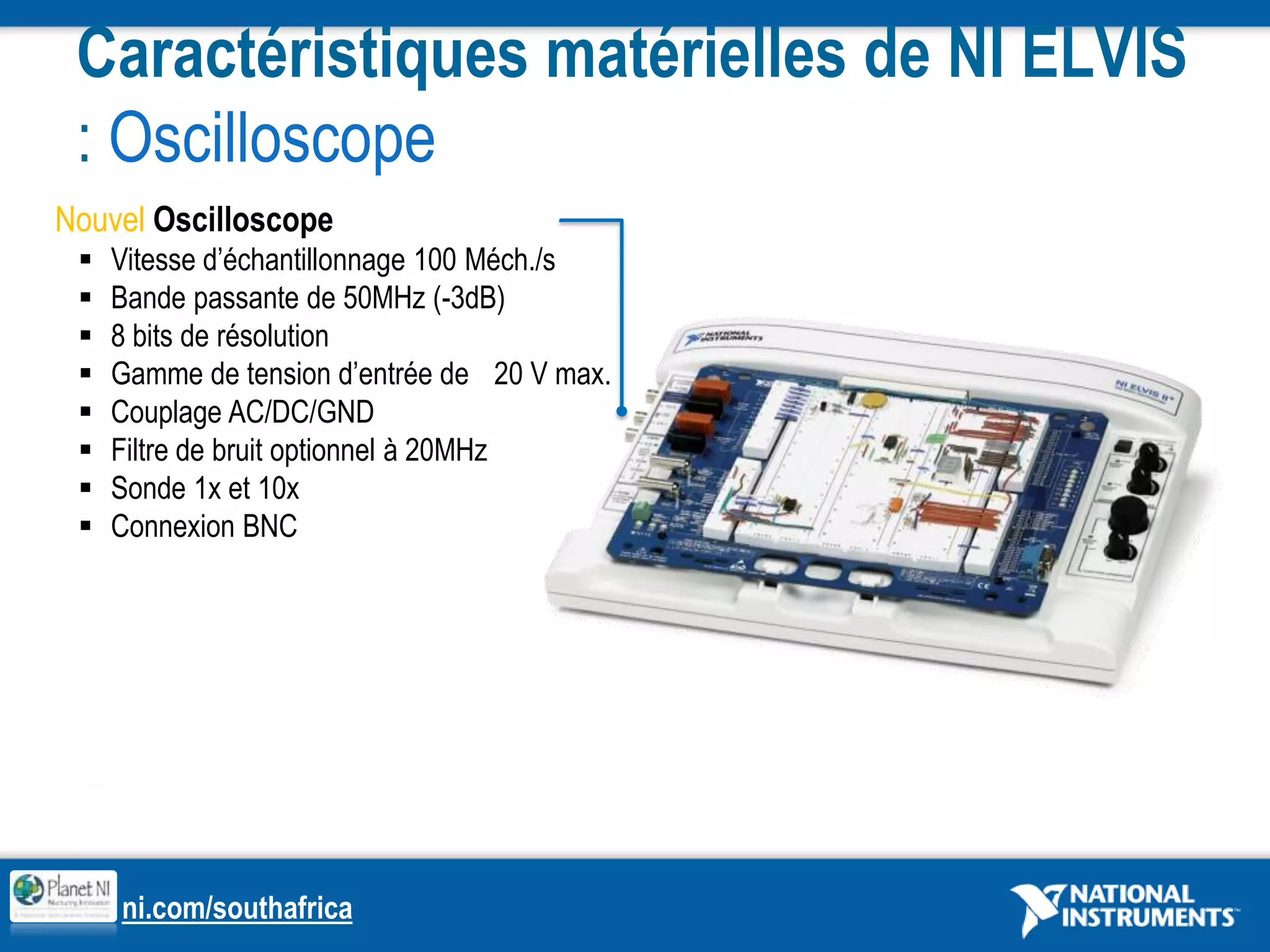

- 47. Caractéristiques matérielles deNI ELVIS : OscilloscopeNouvel OscilloscopeVitesse d’échantillonnage 100 Méch./s
- 48. Bande passante de50MHz (-3dB)
- 49. 8 bits derésolution
- 50. Gamme de tensiond’entrée de ±20 V max.
- 51.
- 52. Filtre de bruitoptionnel à 20MHz
- 53. Sonde 1x et10x

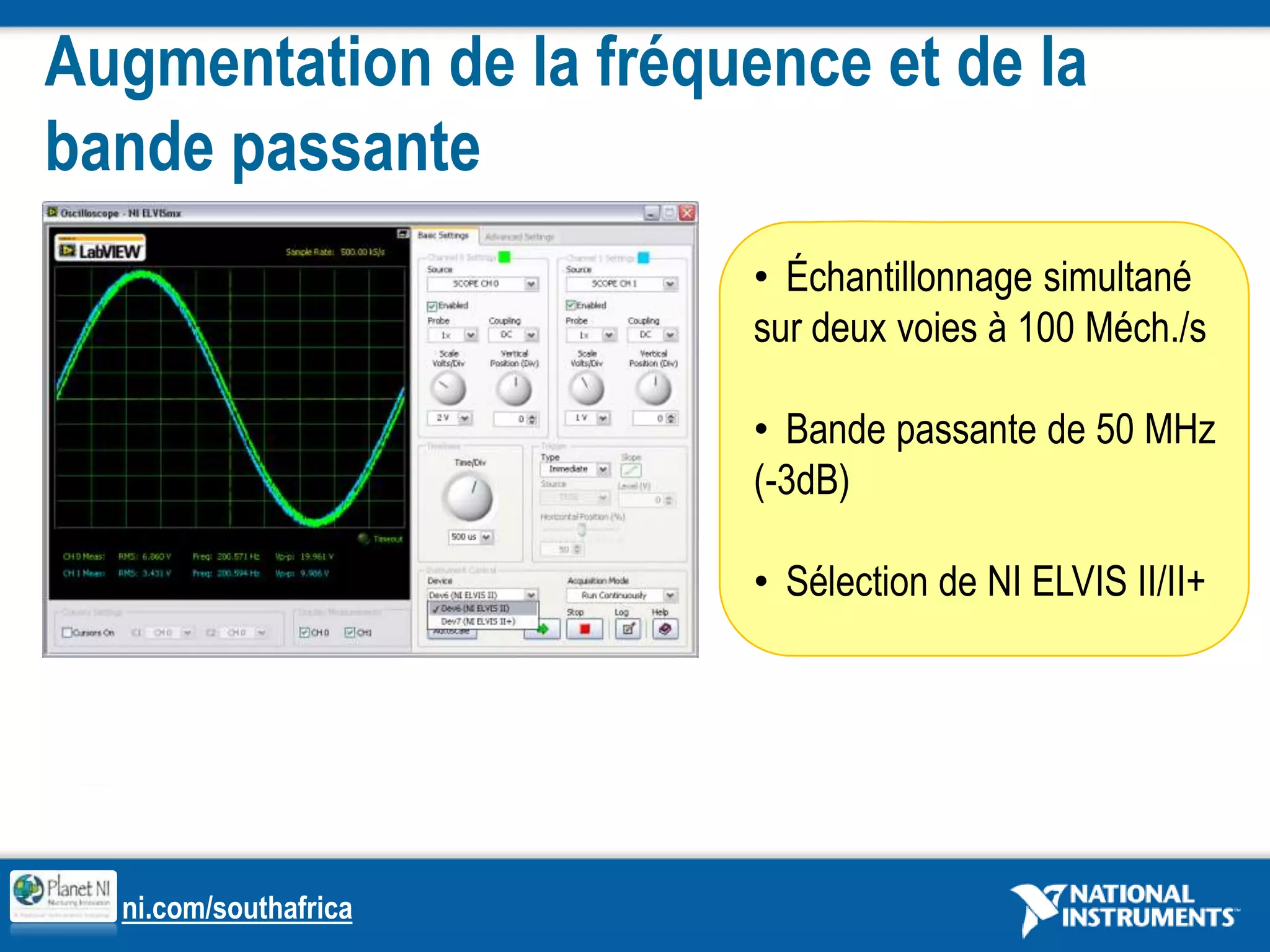

- 54. Connexion BNCAugmentation dela fréquence et de la bande passante Échantillonnagesimultanésurdeuxvoies à 100 Méch./s
- 55. Bandepassante de 50MHz (-3dB)

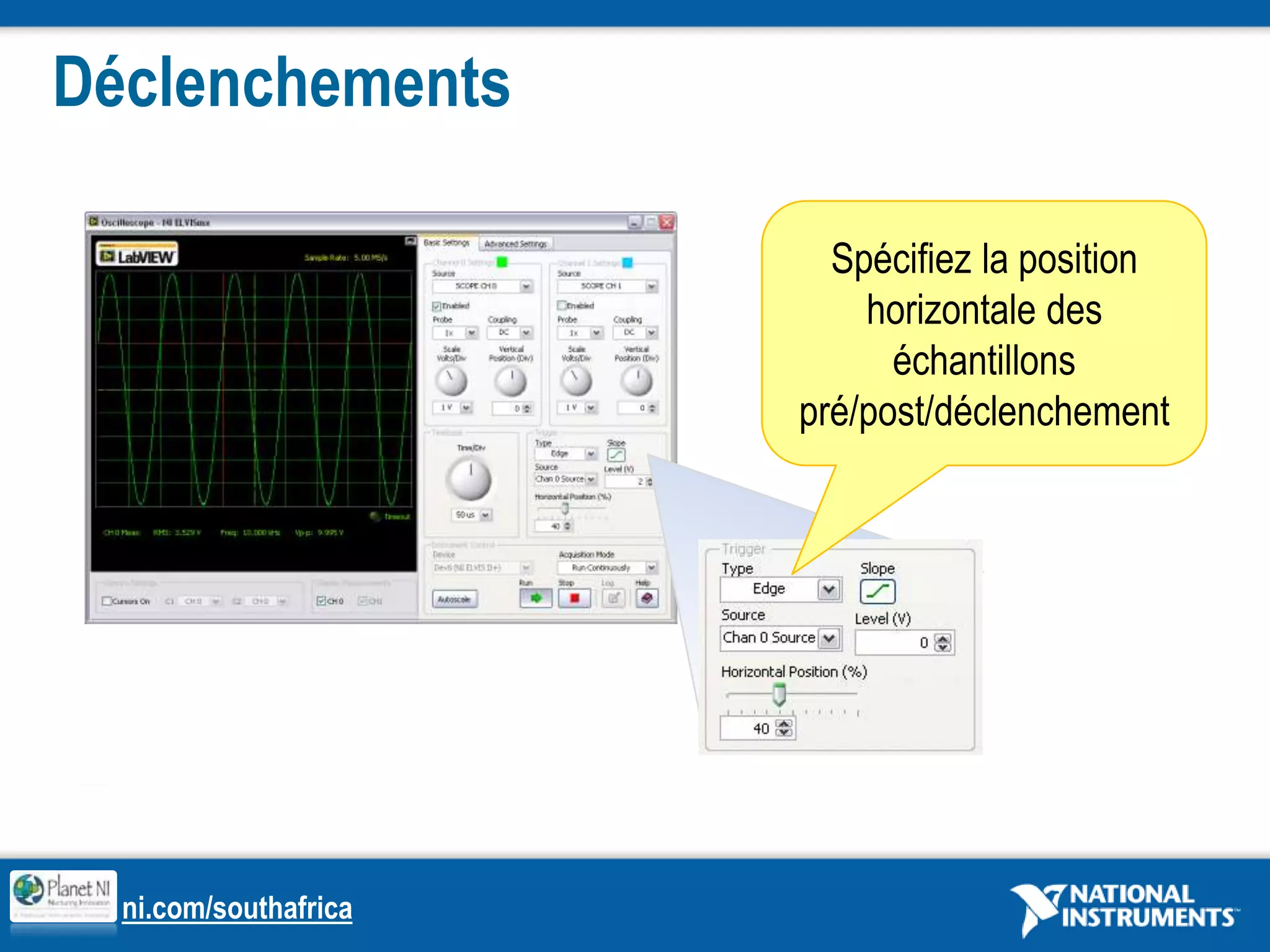

- 56. Sélection de NIELVIS II/II+ DéclenchementsSpécifiez la position horizontale des échantillons pré/post/déclenchement

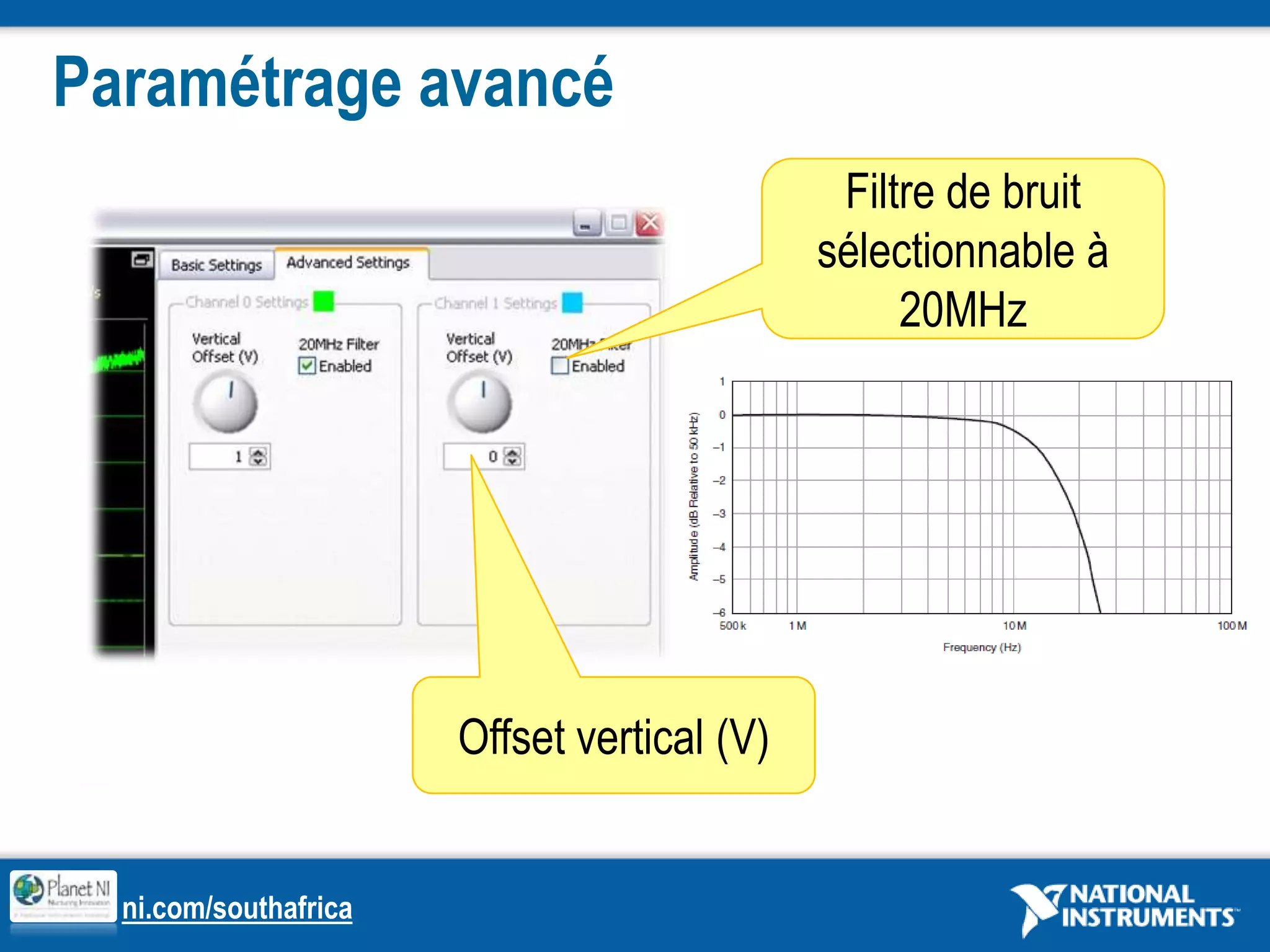

- 57. Paramétrage avancéFiltre debruit sélectionnable à 20MHzOffset vertical (V)

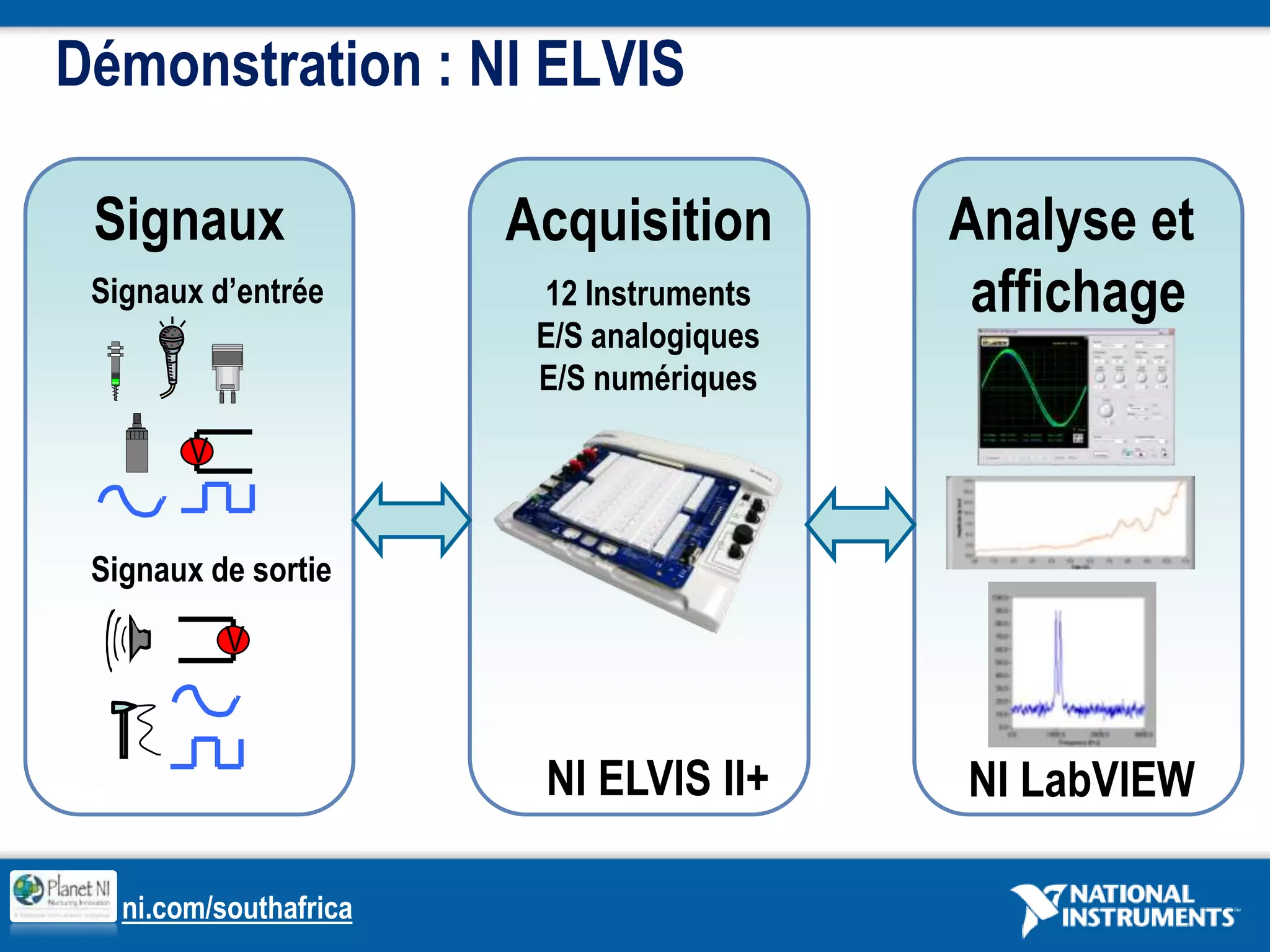

- 58. VDémonstration : NIELVIS AcquisitionSignauxAnalyse et affichage12 InstrumentsE/S analogiquesE/S numériquesSignaux d’entréeVSignaux de sortieNI ELVIS II+NI LabVIEW

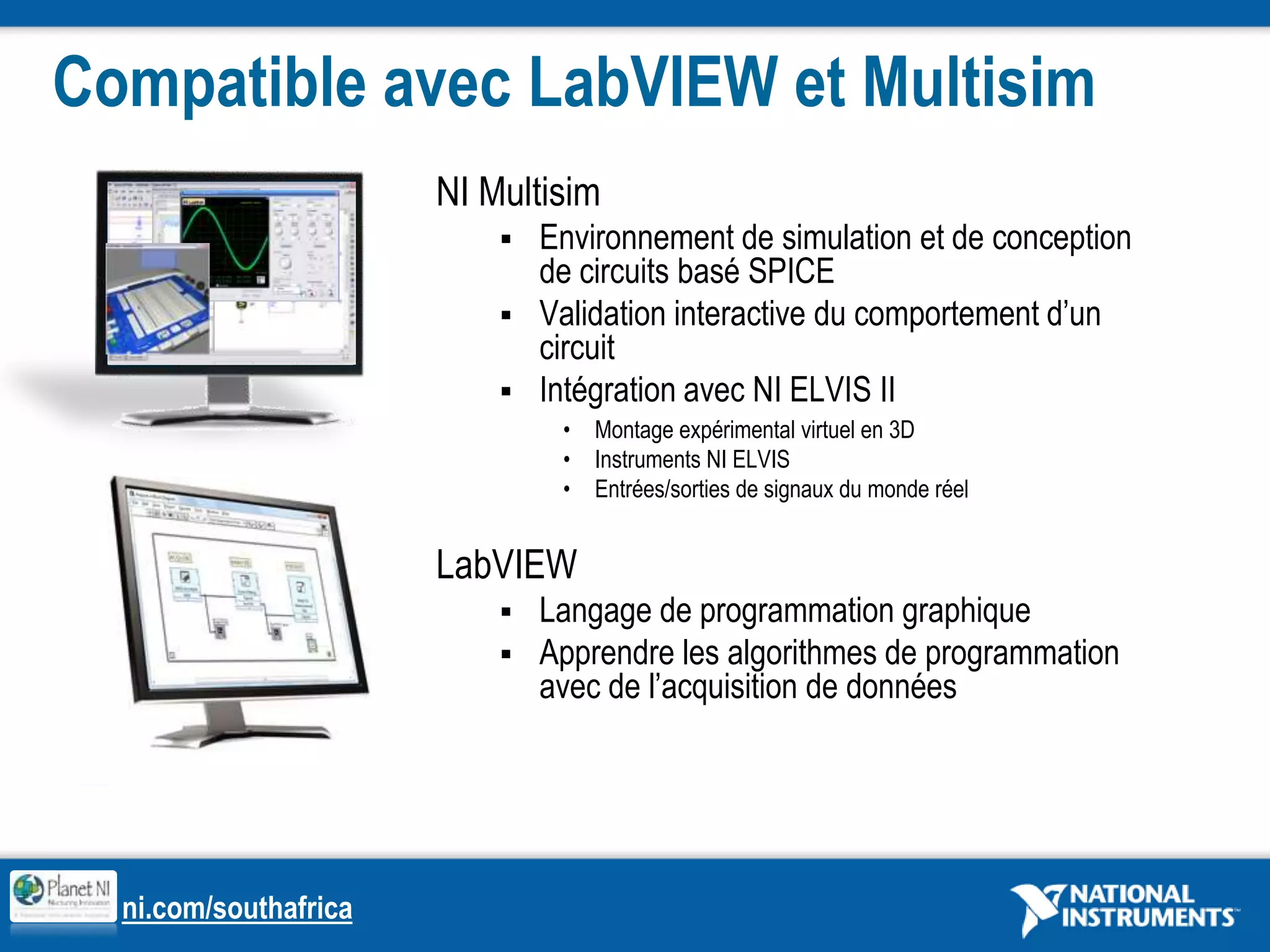

- 59. Compatible avec LabVIEWet MultisimNI MultisimEnvironnement de simulation et de conception de circuits basé SPICEValidation interactive du comportement d’un circuitIntégration avec NI ELVIS IIMontage expérimental virtuel en 3DInstruments NI ELVISEntrées/sorties de signaux du monde réelLabVIEWLangage de programmation graphiqueApprendre les algorithmes de programmation avec de l’acquisition de données
- 60. Multisim et LabVIEWMultisimLabVIEWVérificationdes réponses correctes en simulant le circuit dans MultisimUtilisation de VIs Express ou de la programmation DAQmx dans LabVIEW

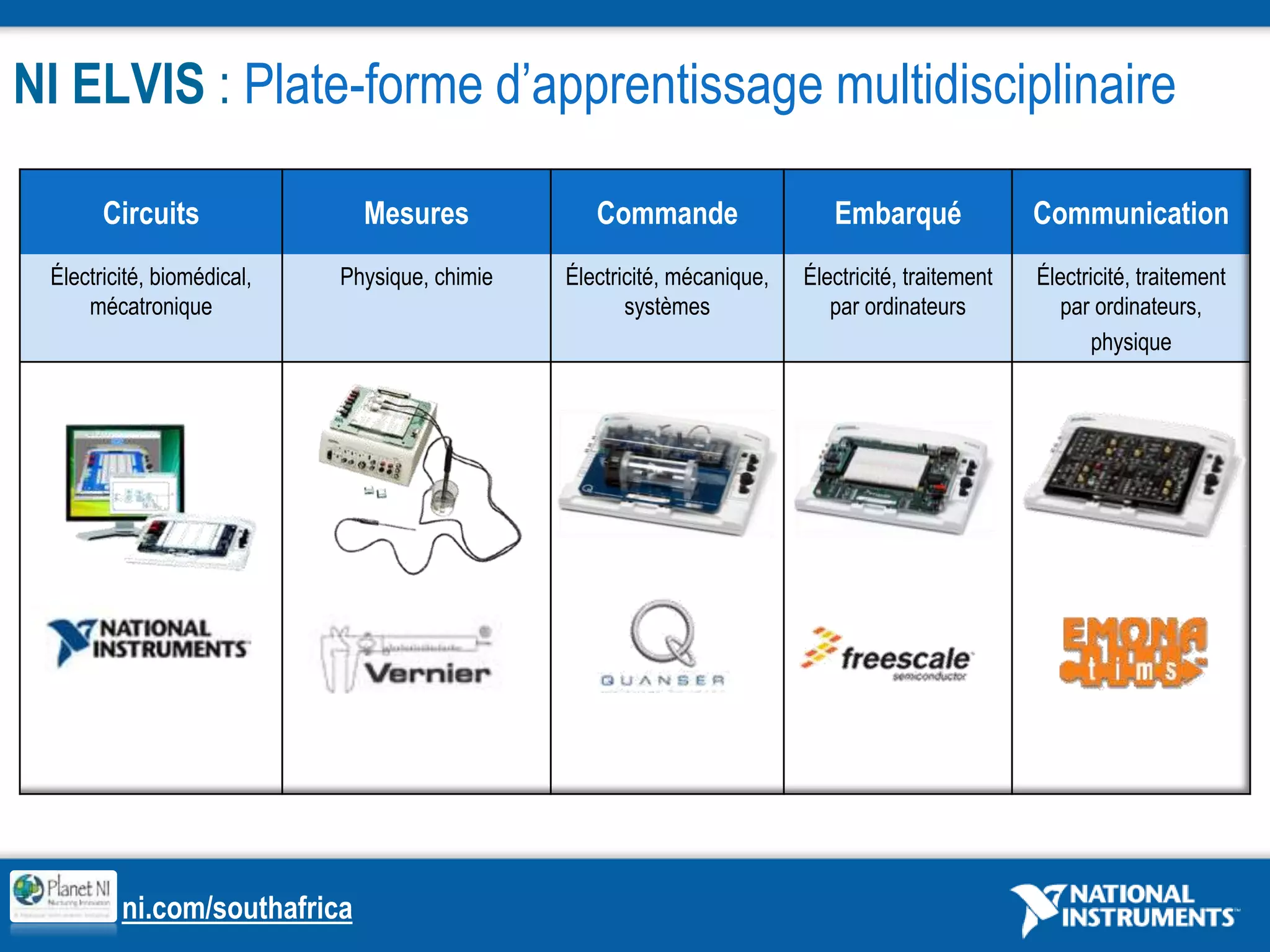

- 61. NI ELVIS :Plate-forme d’apprentissage multidisciplinaire

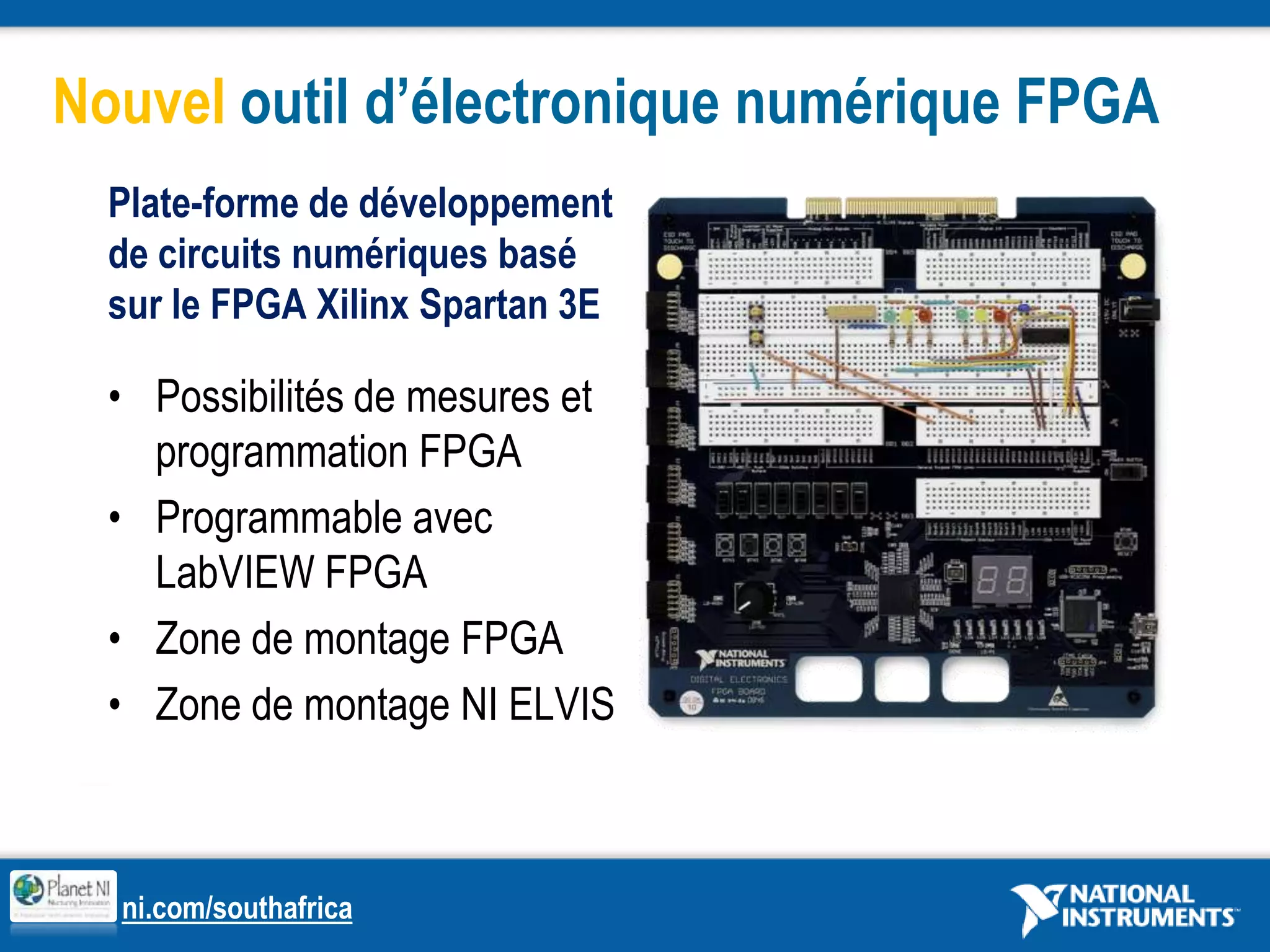

- 62. Nouvel outil d’électroniquenumérique FPGA Plate-forme de développement de circuits numériques basé sur le FPGA XilinxSpartan 3EPossibilités de mesures et programmation FPGAProgrammable avec LabVIEW FPGAZone de montage FPGAZone de montage NI ELVIS

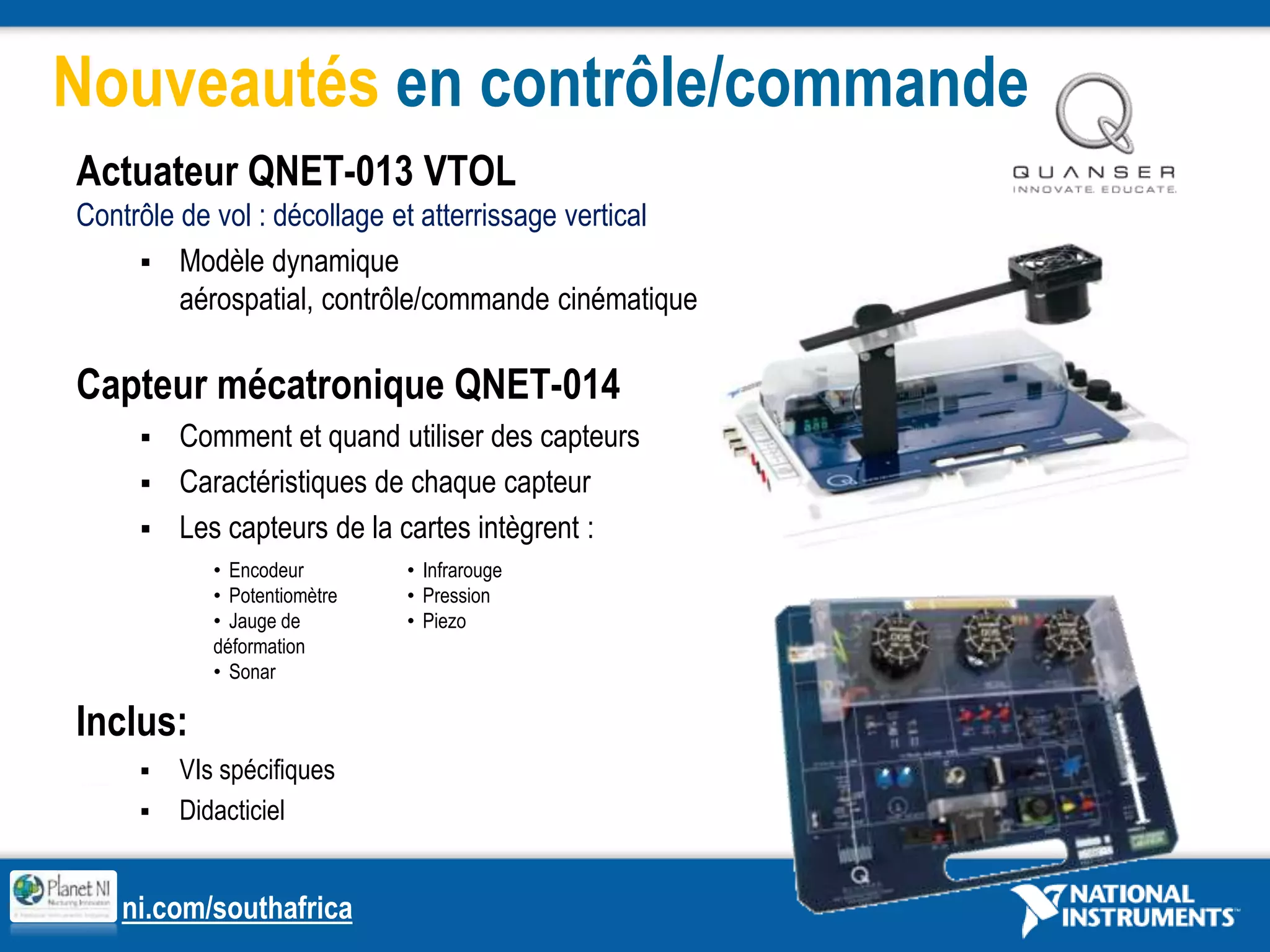

- 63. Nouveautés en contrôle/commandeActuateurQNET-013 VTOLContrôle de vol : décollage et atterrissage vertical Modèle dynamique aérospatial, contrôle/commande cinématiqueCapteur mécatronique QNET-014Comment et quand utiliser des capteursCaractéristiques de chaque capteurLes capteurs de la cartes intègrent :Encodeur
- 64.
- 65.
- 66.
- 67.
- 68.
- 69.

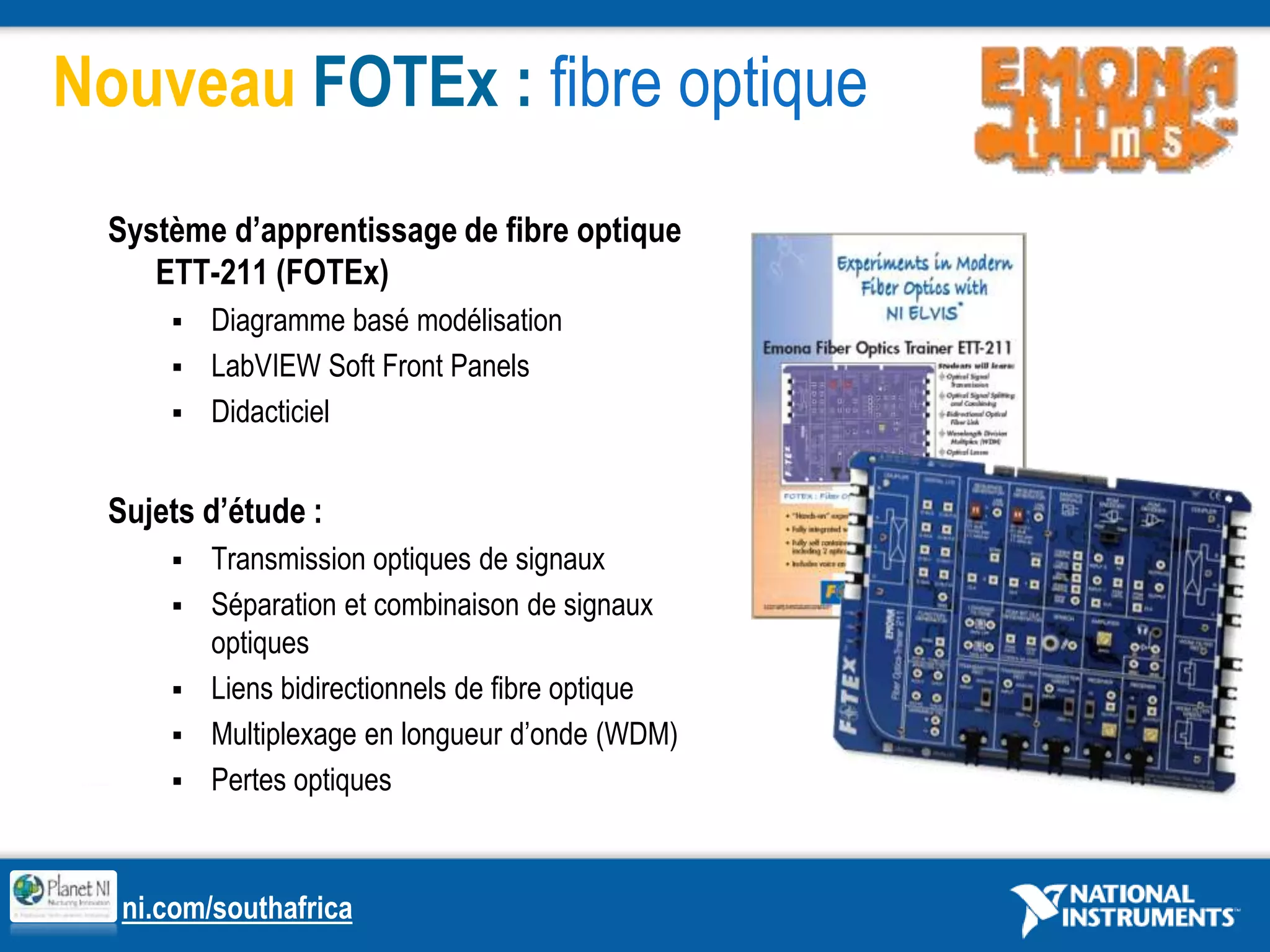

- 70. DidacticielNouveau FOTEx :fibre optiqueSystème d’apprentissage de fibre optique ETT-211 (FOTEx)Diagramme basé modélisationLabVIEW Soft Front PanelsDidacticielSujets d’étude :Transmission optiques de signauxSéparation et combinaison de signaux optiquesLiens bidirectionnels de fibre optiqueMultiplexage en longueur d’onde (WDM)Pertes optiques
- 71.
- 72. Pourquoi un séminaireau Cameroun
- 73. Rendre les nouvellestechnologies accessibles partout dans le mondePermettre au ingenieurs et scientifiques locaux de concevoir des produits et des services avec pour objectif d’ameliorer les conditions de vie des personnes dans leurs communautes respectives.

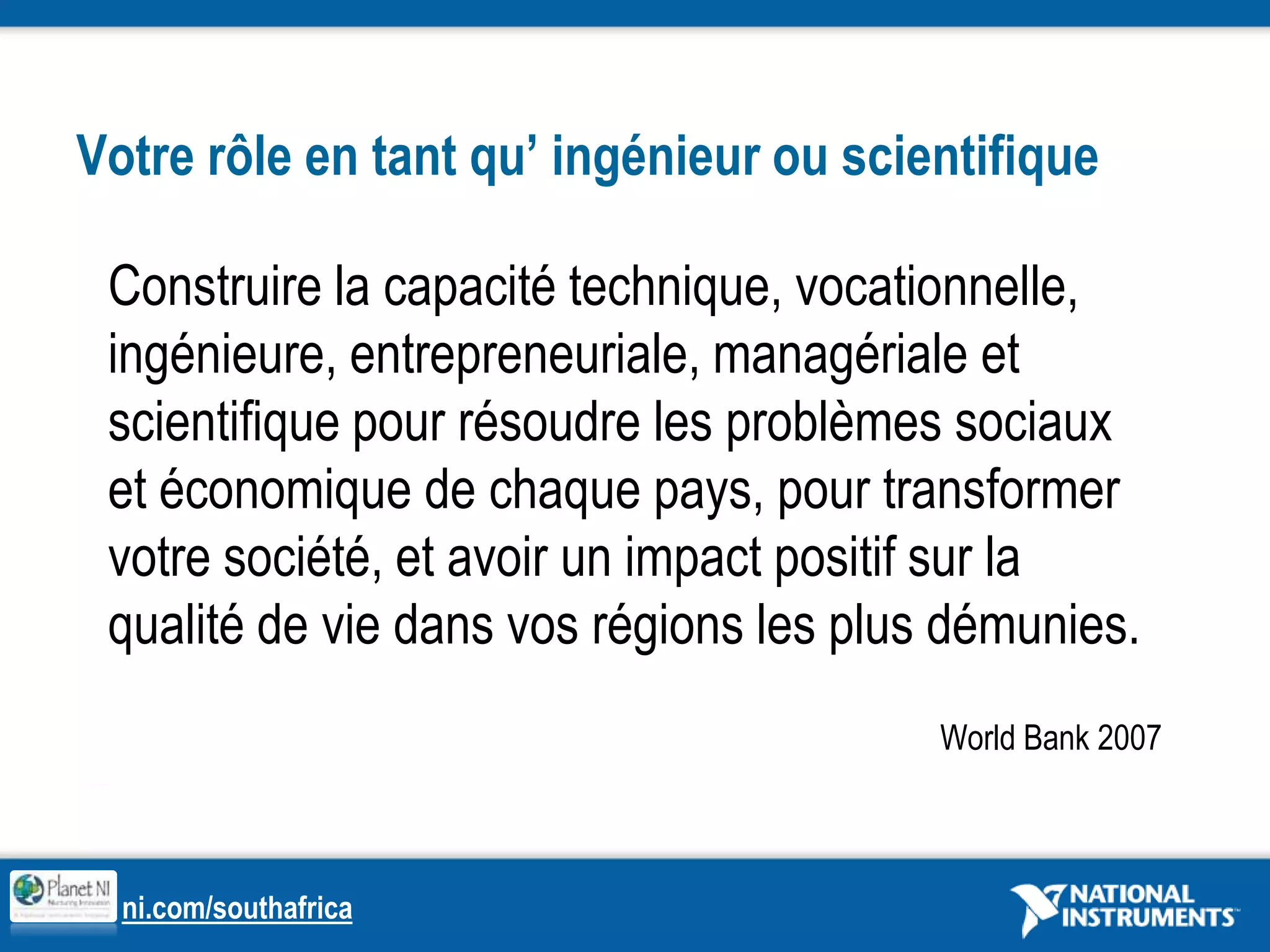

- 74. Votre rôle entant qu’ ingénieur ou scientifiqueConstruire la capacité technique, vocationnelle, ingénieure, entrepreneuriale, managériale et scientifique pour résoudre les problèmes sociaux et économique de chaque pays, pour transformer votre société, et avoir un impact positif sur la qualité de vie dans vos régions les plus démunies.World Bank 2007
- 75. Mot du vicepresident fondateur de Planet NI
- 76. Notre proposition“Si vousavez des projets avec pour objectifs d’améliorer la qualité de vie dans votre communauté, nous voulons vous aider. Contactez nous.”Exemples: réalisation d’une alimentation éolienne, conception d’une pompe a eau pour forage, moustiquaire électronique pour lutte contre le palu…
Notes de l'éditeur
- #18 LabVIEW est le cœur et le lien pour faire en sorte de faire fonctionner tout ensemble. Pour y arriver, il gère des systèmes d’exploitation variés comme Windows, MAC OS, du temps réel, du code FPGA sans programmer en VHDL, et du LV SDK pour uP.Avec un seul et unique outil qui intègre toutes les méthodes de programmation, vous n’avez pas à apprendre des outils logiciels différents, séparés, chacun spécialisé. L’ensemble de votre projet peut être ainsi réalisé avec LabVIEW.On peut parler de réduction de coût car : une seule plate-forme logicielle une seule formation un langage commun entre les services pas de ré-écriture de code …Transition : et ce concept de conception graphique de systèmes n’est rien d’autre que de vous donner la possibilité de…
- #19 Bonjour et bienvenue à “quoi de neuf avec NI ELVIS II”, mon nom est EmmanuelROSET ingénieur d’application marketing à National Instruments.
- #20 Avec rien d’autre que le driver NI ELVISmx installé, les étudiants ont accès à 12 instruments virtuels. Les instruments courants tels qu’un oscilloscope, un multimètre numérique et un générateur de fonction sont accompagnés d’autres instruments moins classiques comme l’analyseur de bode utilisé pour caractériser des filtres, un analyseur courant-tension 3 fils pour caractériser les transistors et un analyseur courant-tension 2 fils pour caractériser les diodes.
- #21 Quand le premier NI ELVIS 1 est sorti, sa fonction était d’être un outil d’instrumentation, de prototypage et d’enseignement en salle de classe et pour être utilisé en conception de projet assez avancé. NI ELVIS II, et maintenant NI ELVIS II+ reprennent la même philosophie mais ils sont capable d’offrir de plus grandes fonctionnalités. En effet NI ELVIS en conception et prototypage incluent maintenant un plus grand nombre de cartes enfichables et d’options logicielles comme l’USB DAQ Plug and play et permet d’étendre son utilisation dans les laboratoires, en classe et à travers toutes les disciplines d’ingénierie.
- #22 L’oscilloscope du NI ELVIS II+ est particulièrement intéressant car il a vu un accroissement considérable de sa vitesse d’échantillonnage, de l’amélioration des déclenchements et du filtrage. Les signaux de connexion aux connecteurs BNC utilisent des sondes x1 et x10 sur la partie gauche de la plate-forme comme vous pouvez le voir. Maintenant voyons de manière plus détaillée l’oscilloscope.
- #23 Afin d’avoir une meilleure représentation des signaux acquis, la vitesse d’échantillonnage peut atteindre 100 Méch./s sur deux voies simultanées. Il est alors possible de concevoir par exemple des filtres hautes fréquences.
- #24 En plus de modifier le niveau de déclenchement vertical, NI ELVIS II+ estégalement capable de sélectionner les instants de déclenchementshorizontaux grace à uneglissièreintégrée au logiciel soft front panel ou face avant del’instruments. Le déclenchement horizontal permet les pré et post déclenchements des échantillons. Pendant l’acquisition des données, un buffer estcréésur la mémoireembarquée et celui-ciestcontinuellementréécritsurluimêmejusqu’àceque le déclenchementsoitrecu. L’ensemble des points avant et après le déclenchementsontainsireprésentés.
- #25 Uneautrenouveautéestque NI ELVIS II + possède un filtre anti-bruit sélectionnable à 20 Mhz. Cefiltrepeutêtreutilisé pour atténuervoirsupprimer le bruit intégré aux mesures au delà de 20 Mhz. En implémentantcefiltrevouspouvezaméliorer la précision de vosmesures. Il en est de même avec l’offset de tension verticale.=
- #26 Commeilpeutêtretrès utile d’avoirune plate-formegénérique qui permet de connecter n’importequelcapteur du marché, NI ELVIS II et LabVIEWpossèdent tout le nécessairecomme les entrées/sorties analogiques et numériques en plus des 12 instruments. Vouspouvezainsiacquérir, analyser et afficher les grandeurs toutesorte de capteurs, mêmesiilssont fait surmesure en laboratoire.Voyons a présentunedémonstration de NI ELVIS II+
- #27 En parallèle des fonctionnalitésmatérielle de NI ELVIS II+il y a la possibilitéd’explorerdifférentsenvironnementslogiciel qui luisont compatibles.NI MultiSim, qui est un environnement de simulation et de conception où le comportement du montage électroniquecréésur la plate-forme NI ELVIS peutêtresimulée en logiciel de matière interactive.LabVIEW qui est un langage de programmationgraphique, grace aux VI Express et au driver DAQmxpeutégalementdirectementacquérir et afficher les signauxdepuis NI ELVIS.
- #28 En utilisant NI Multisimcommeoutil, les étudiantspeuventvalider les valeurssimulées du circuit par rapport aux valeursobtenues par le cuircuit physique construitsur la zone de montage du NI ELVIS. Celapermet aux étudiants de comprendre les problèmesliés au circuit sibesoin. En plus, les étudiantspeuventaccéder à la plupart des 12 instruments virtuels à traversl’environnementMultisim et visualiser en 3D la modélisation du montage du circuit.Le modèle 3D permetensuite aux étudiants de placer les composants et verifier qu’ilsontbienétécablésgrâce aux messages d’erreursprésentsdansmultisim.En labVIEW,l’ensemble de 12 faces avantd’instrumentpeuventêtreaccessiblessousforme de VI Express. Ces VI express peuventêtreimplémentésdans de plus grandes applications et peuventêtreinterfacées avec les algorithmesDAQmx. Celapermet aux étudiants de pratiquer et de cefamiliariser avec la programmationLabVIEW.
- #29 Le concept de NI ELVIS pour l’instrumentation, le protoypage et l’enseignementtouche de nombreuses disciplines. Le coeur de NI ELVIS estl’instrumentation et la conception de circuit, maisilpeutégalementêtreintégré avec d’autrescapteurscomme le Moniteur de pulsations cardiaqueVernier et des cartes de prototypageintercheangeables. Avec NI ELVIS II, vouspouvez connecter des cartes de contrôle/commande de Quanser, de la conceptionembarquée deFreescale et des applications de communication crées par Emona.
- #30 Maintenant avec NI ELVIS II+, 3 nouvellescartessontdisponibles. La cartesélectroniquenumériquebasée FPGA (Digital Electronics FPGA board) qui permet aux étudiantsd’apprendre la logiquenumérique en situation de travauxpratiques et permet aux étudiants de programmer en LabVIEW FPGA.
- #31 Quanser propose 2 nouvellescartesenficheables. La première image est un contrôle de vol pour les applications d’aerospatial et peutêtreutilisé pour étudier le décollage et l’atterrissage vertical. Laseconde image présente un capteurmécatronique qui est compatible avec unegrandegamme de capteurs et enseigne comment ceuxcidoiventêtreutilisés. Quelquescapteurssontdonclistésici.
- #32 La nouveauté de chez Emonaest la carte intercheangeableFOTex.Ellepermet aux étudiants de mieuxcomprendre la transmission de signaux par fibreoptique, les séparations et combinaisons de signauxou le multiplexage. Cette carte s’interface avec les faces avantlabVIEW soft front panel et la rend facile et rapide à utiliser.
- #33 Danscetteprésentation, nous avons vu comment NI ELVIS à toujoursétéune plate-formed’enseignement pour l’apprentissagesousforme de travauxpratiques, compacte et facile à utiliser.Nous avonsdécouvert les améliorations des spécifications de l’oscilloscopeaussibien en vitessequ’envisualisation de petit signaux grace au filtrage. Nous avons vu que les fonctionnalités du NI ELVIS peuvents’étendre grace à des cartesenficheablesinterchangeables. Finalement, Grace à ces larges fonctionalités, La plate-forme NI ELVIS estouverte à la créativité de l’enseignant et de l’étudiant
- #35 Here is where you can say the NI has this program that you as a national want to help define and start in your country. There is flexibility and support, you have some ideas but want to discuss the partnerships needed to get a Planet NI program started in the country.
- #36 NI has the tools to help communities realize the true value of science and technology innovationQuote from the :World Bank Global Forum
