1. 06/04/11 SIG et décisions dans une Communauté de communes péri-urbaine Intervention : Laurent BLUM Responsable SIG CCRVV

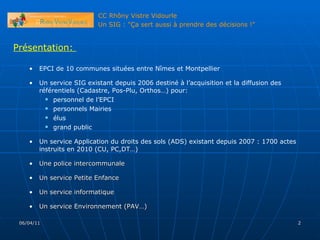

2. Présentation: EPCI de 10 communes situées entre Nîmes et Montpellier Un service SIG existant depuis 2006 destiné à l’acquisition et la diffusion des référentiels (Cadastre, Pos-Plu, Orthos…) pour: personnel de l’EPCI personnels Mairies élus grand public Un service Application du droits des sols (ADS) existant depuis 2007 : 1700 actes instruits en 2010 (CU, PC,DT…) Une police intercommunale Un service Petite Enfance Un service informatique Un service Environnement (PAV…) 06/04/11

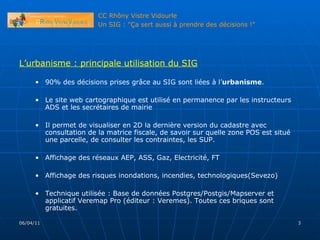

3. L’urbanisme : principale utilisation du SIG 90% des décisions prises grâce au SIG sont liées à l’ urbanisme . Le site web cartographique est utilisé en permanence par les instructeurs ADS et les secrétaires de mairie Il permet de visualiser en 2D la dernière version du cadastre avec consultation de la matrice fiscale, de savoir sur quelle zone POS est situé une parcelle, de consulter les contraintes, les SUP. Affichage des réseaux AEP, ASS, Gaz, Electricité, FT Affichage des risques inondations, incendies, technologiques(Sevezo) Technique utilisée : Base de données Postgres/Postgis/Mapserver et applicatif Veremap Pro (éditeur : Veremes). Toutes ces briques sont gratuites. 06/04/11

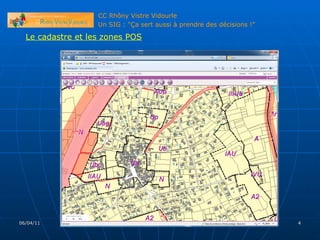

4. 06/04/11 Le cadastre et les zones POS

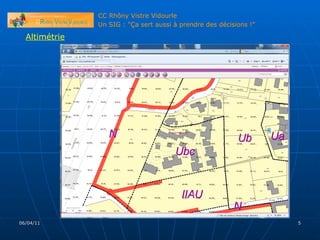

5. 06/04/11 Altimétrie

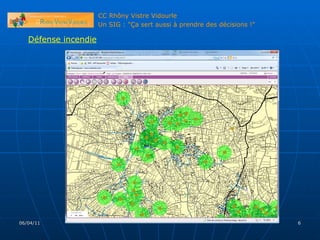

6. 06/04/11 Défense incendie

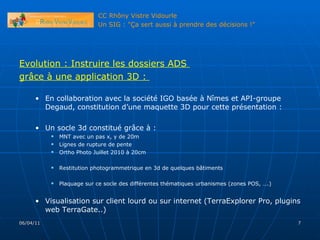

7. Evolution : Instruire les dossiers ADS grâce à une application 3D : En collaboration avec la société IGO basée à Nîmes et API-groupe Degaud, constitution d’une maquette 3D pour cette présentation : Un socle 3d constitué grâce à : MNT avec un pas x, y de 20m Lignes de rupture de pente Ortho Photo Juillet 2010 à 20cm Restitution photogrammetrique en 3d de quelques bâtiments Plaquage sur ce socle des différentes thématiques urbanismes (zones POS, ….) Visualisation sur client lourd ou sur internet (TerraExplorer Pro, plugins web TerraGate..) 06/04/11

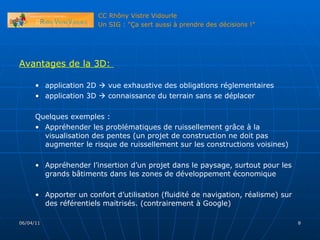

8. 06/04/11 Avantages de la 3D: application 2D  vue exhaustive des obligations réglementaires application 3D  connaissance du terrain sans se déplacer Quelques exemples : Appréhender les problématiques de ruissellement grâce à la visualisation des pentes (un projet de construction ne doit pas augmenter le risque de ruissellement sur les constructions voisines) Appréhender l’insertion d’un projet dans le paysage, surtout pour les grands bâtiments dans les zones de développement économique Apporter un confort d’utilisation (fluidité de navigation, réalisme) sur des référentiels maitrisés. (contrairement à Google)

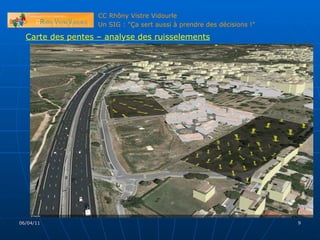

9. 06/04/11 Carte des pentes – analyse des ruisselements

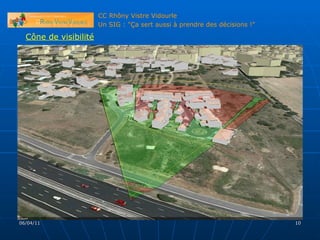

10. 06/04/11 Cône de visibilité

11. 06/04/11 Simulation d’implantation de nouveaux bâtiments

12. 06/04/11 Simulation d’une crue

13. 06/04/11 Merci de votre attention
