Prise en main de l'oscilloscope Metrix OX 250B

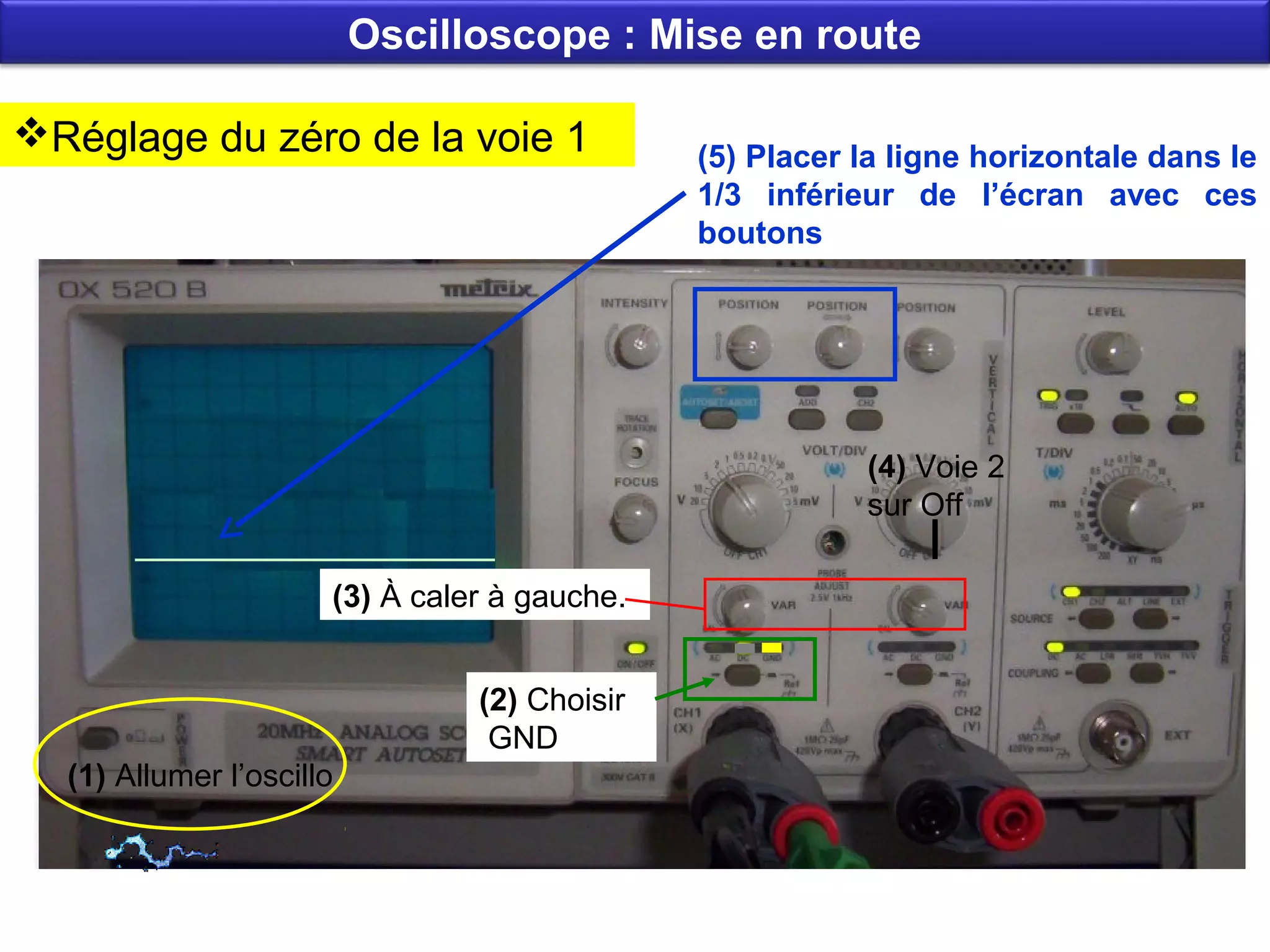

1. Réglage du zéro de la voie 1
(4) Voie 2
sur Off
(2) Choisir
GND
(1) Allumer l’oscillo
(3) À caler à gauche.
(5) Placer la ligne horizontale dans le
1/3 inférieur de l’écran avec ces
boutons
Oscilloscope : Mise en route

2. Réglage du zéro de la voie 2
(2) Voie 2
position
médiane
(1) Choisir
GND
(3) Placer la ligne horizontale dans le
1/3 supérieur de l’écran
Oscilloscope : Mise en route

3. Réaliser des mesures de tension
(1) Choisir AC
Oscilloscope : Mise en route
(2) Adapter les
sensibilités verticales (3) Adapter la base
de temps
(4) Tourner légèrement à gauche ou à
droite, jusqu’à stabilisation du signal.
