Structures tendues
– câbles –
EL KHADARY Mustapha
Ingénieur principal des ponts
Doctorant en Génie Civil
Année scolaire
2020-2021

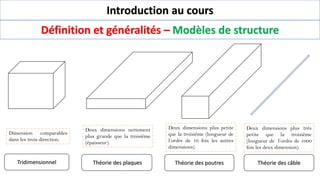

Introduction au cours
Dimension comparables
dans les trois direction.
Deux dimensions nettement
plus grande que la troisième
(épaisseur).
Deux dimensions plus petite
que la troisième (longueur de
l’ordre de 10 fois les autres
dimensions).
Deux dimensions plus très
petite que la troisième
(longueur de l’ordre de 1000
fois les deux dimension).
Tridimensionnel Théorie des plaques Théorie des poutres Théorie des câble
Définition et généralités – Modèles de structure
Introduction au cours
La structure résiste aux
effort par la mobilisation
des sa résistance à la
compression.
Compression

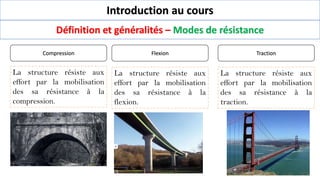

Définition et généralités – Modes de résistance
Flexion Traction
La structure résiste aux
effort par la mobilisation
des sa résistance à la
flexion.
La structure résiste aux
effort par la mobilisation
des sa résistance à la
traction.
Introduction au cours

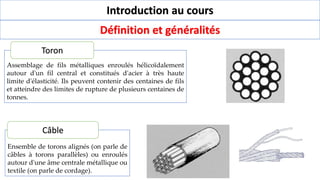

Définition et généralités
Assemblage de fils métalliques enroulés hélicoïdalement
autour d'un fil central et constitués d'acier à très haute
limite d'élasticité. Ils peuvent contenir des centaines de fils
et atteindre des limites de rupture de plusieurs centaines de
tonnes.
Toron
Ensemble de torons alignés (on parle de
câbles à torons parallèles) ou enroulés
autour d'une âme centrale métallique ou
textile (on parle de cordage).
Câble
Introduction au cours

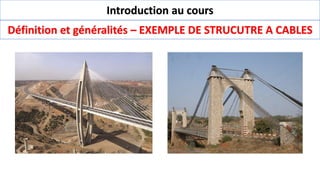

Définition et généralités – EXEMPLE DE STRUCUTRE A CABLES

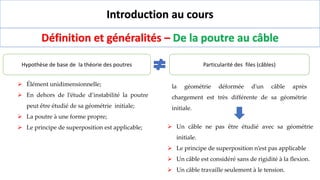

Introduction au cours
Définition et généralités – De la poutre au câble
Hypothèse de base de la théorie des poutres
➢ Élément unidimensionnelle;
➢ En dehors de l’étude d’instabilité la poutre
peut être étudié de sa géométrie initiale;
➢ La poutre à une forme propre;
➢ Le principe de superposition est applicable;
Particularité des files (câbles)
la géométrie déformée d'un câble après
chargement est très différente de sa géométrie
initiale.
➢ Un câble ne pas être étudié avec sa géométrie
initiale.
➢ Le principe de superposition n’est pas applicable
➢ Un câble est considéré sans de rigidité à la flexion.
➢ Un câble travaille seulement à le tension.
Statique des câble
On considère un câble :
✓ attaché à ces deux extimités par des rotule;
✓ soumis uniquement à des charges verticales
Equations d’équilibre et calcul des réaction
𝑸𝟑
𝑸𝟐
𝑸𝟏
A0
A1
Statique des câble

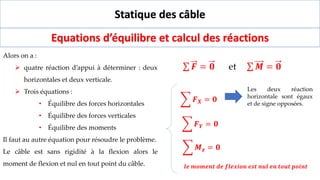

Alors on a :
➢ quatre réaction d’appui à déterminer : deux
horizontales et deux verticale.
➢ Trois équations :
• Équilibre des forces horizontales
• Équilibre des forces verticales
• Équilibre des moments
Il faut au autre équation pour résoudre le problème.
Le câble est sans rigidité à la flexion alors le
moment de flexion et nul en tout point du câble.
Equations d’équilibre et calcul des réactions
σ 𝑭 = 𝟎 et σ 𝑴 = 𝟎
෍ 𝑭𝑿 = 𝟎
෍ 𝑭𝒀 = 𝟎
෍ 𝑴𝒛 = 𝟎
Les deux réaction
horizontale sont égaux
et de signe opposées.
𝒍𝒆 𝒎𝒐𝒎𝒆𝒏𝒕 𝒅𝒆 𝒇𝒍𝒆𝒙𝒊𝒐𝒏 𝒆𝒔𝒕 𝒏𝒖𝒍 𝒆𝒏 𝒕𝒐𝒖𝒕 𝒑𝒐𝒊𝒏𝒕

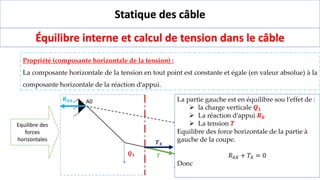

Statique des câble
Équilibre interne et calcul de tension dans le câble
Propriété (composante horizontale de la tension) :
La composante horizontale de la tension en tout point est constante et égale (en valeur absolue) à la
composante horizontale de la réaction d’appui.
𝑸𝟑
𝑸𝟐
𝑸𝟏
A0
A1
Equilibre des
forces
horizontales
La partie gauche est en équilibre sou l’effet de :
➢ la charge verticale 𝑸𝟏
➢ La réaction d’appui 𝑹𝟎
➢ La tension 𝑻
Equilibre des force horizontale de la partie à
gauche de la coupe.
𝑅0𝑋 + 𝑇𝑋 = 0
Donc
𝑹𝑶𝑿
𝑻𝑿
𝑻
Statique des câble

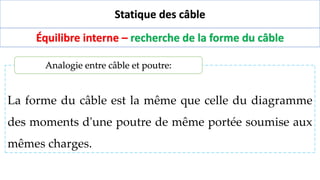

Équilibre interne – recherche de la forme du câble
La forme du câble est la même que celle du diagramme
des moments d'une poutre de même portée soumise aux
mêmes charges.
Analogie entre câble et poutre:

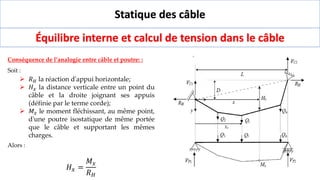

Statique des câble
Équilibre interne et calcul de tension dans le câble
Conséquence de l’analogie entre câble et poutre: :
Soit :
➢ 𝑅𝐻 la réaction d'appui horizontale;
➢ 𝐻𝑥 la distance verticale entre un point du
câble et la droite joignant ses appuis
(définie par le terme corde);
➢ 𝑀𝑥 le moment fléchissant, au même point,
d'une poutre isostatique de même portée
que le câble et supportant les mêmes
charges.
Alors :
𝐻𝑥 =
𝑀𝑥
𝑅𝐻
Statique des câble
Équilibre interne et calcul de tension dans le câble

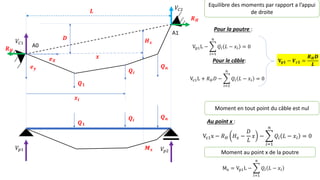

Démonstration :
1) Équilibre des couples extérieurs par
rapport à l'appui droit
a) Pour la poutre
b) Pour le câble
2) Utiliser la flexibilité du câble en tout
point :Le moment en tout point (x,y)
du câble est nul
3) Calcul du Le moment 𝑀𝑥 en toute
abscisse x de la poutre.
4) Par élimination trouver la relation
entre 𝐻𝑥 , 𝑀𝑥 et 𝑅𝐻
𝑹𝑯
𝑸𝒏
𝑸𝒊
A0
A1
𝑯𝒙
𝑫
𝒙
𝒆𝒚
𝒙𝒊
𝑳
𝒆𝑿
𝑸𝒊
𝑸𝒏
𝑴𝒙
𝑹𝑯
𝑉𝐶1
𝑉𝐶2
𝑉𝑝1 𝑉𝑝2
Equilibre des moments par rapport a l’appui
de droite
Pour la poutre :
Vp1L − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖 = 0
Pour le câble:
Vc1L + 𝑅𝐻𝐷 − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖 = 0
𝐕𝐩𝟏 − 𝑽𝒄𝟏 =
𝑹𝑯𝑫
𝑳
Moment en tout point du câble est nul
Au point x :
Vc1x − 𝑅𝐻 𝐻𝑥 −
𝐷
𝐿
𝑥 − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖 = 0
Moment au point x de la poutre
Mx = Vp1L − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖

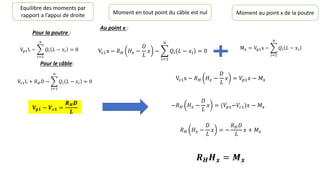

Equilibre des moments par
rapport a l’appui de droite
Pour la poutre :
Vp1L − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖 = 0
Pour le câble:
Vc1L + 𝑅𝐻𝐷 − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖 = 0
𝐕𝐩𝟏 − 𝑽𝒄𝟏 =
𝑹𝑯𝑫
𝑳
Moment en tout point du câble est nul
Au point x :
Vc1x − 𝑅𝐻 𝐻𝑥 −
𝐷
𝐿
𝑥 − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖 = 0
Moment au point x de la poutre
Mx = Vp1x − ෍
𝑖=1
𝑛
𝑄𝑖 𝐿 − 𝑥𝑖
Vc1x − 𝑅𝐻 𝐻𝑥 −
𝐷
𝐿
𝑥 = 𝑉𝑝1𝑥 − 𝑀𝑥
−𝑅𝐻 𝐻𝑥 −
𝐷
𝐿
𝑥 = (𝑉𝑝1−𝑉𝑐1)𝑥 − 𝑀𝑥
𝑅𝐻 𝐻𝑥 −
𝐷
𝐿
𝑥 = −
𝑅𝐻𝐷
𝐿
𝑥 + 𝑀𝑥
𝑹𝑯𝑯𝒙 = 𝑴𝒙
Statique des câble

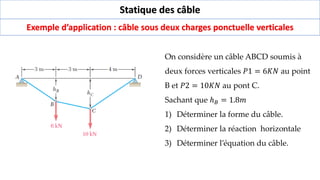

Exemple d’application : câble sous deux charges ponctuelle verticales
On considère un câble ABCD soumis à
deux forces verticales 𝑃1 = 6𝐾𝑁 au point
B et 𝑃2 = 10𝐾𝑁 au pont C.
Sachant que ℎ𝐵 = 1.8𝑚
1) Déterminer la forme du câble.
2) Déterminer la réaction horizontale
3) Déterminer l’équation du câble.

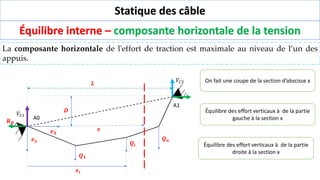

Statique des câble
Équilibre interne – composante horizontale de la tension
La composante horizontale de l'effort de traction est maximale au niveau de l’un des
appuis.
𝑸𝒏
𝑸𝒊
A0
A1
𝑫
𝒙
𝒆𝒚
𝒙𝒊
𝑳
𝒆𝑿
𝑹𝑯
𝑉𝐶1

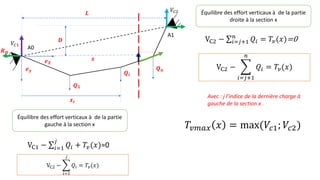

𝑉𝐶2 On fait une coupe de la section d’abscisse x
Équilibre des effort verticaux à de la partie
gauche à la section x
Équilibre des effort verticaux à de la partie
droite à la section x
𝑸𝒏
𝑸𝒊
A0
A1
𝑫
𝒙
𝒆𝒚
𝒙𝒊
𝑳
𝒆𝑿
𝑹𝑯
𝑉𝐶1
𝑉𝐶2
Équilibre des effort verticaux à de la partie
gauche à la section x
VC1 − σ𝑖=1
𝑗
𝑄𝑖 + 𝑇𝑣(𝑥)=0
Équilibre des effort verticaux à de la partie
droite à la section x
VC2 − σ𝑖=𝑗+1
𝑛
𝑄𝑖 = 𝑇𝑣(𝑥)=0
Avec : j l’indice de la dernière charge à
gauche de la section x .
VC2 − ෍
𝑖=𝑗+1
𝑛
𝑄𝑖 = 𝑇𝑣(𝑥)
VC2 − ෍
𝑖=1
𝑗
𝑄𝑖 = 𝑇𝑣(𝑥)
𝑇𝑣𝑚𝑎𝑥 𝑥 = max(𝑉𝑐1; 𝑉𝑐2)
Statique des câble

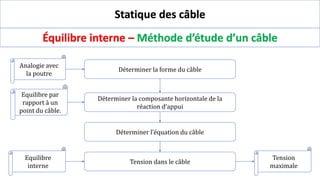

Équilibre interne – Méthode d’étude d’un câble
Déterminer la forme du câble
Analogie avec
la poutre
Déterminer la composante horizontale de la
réaction d’appui
Equilibre par
rapport à un
point du câble.
Déterminer l’équation du câble
Tension dans le câble
Equilibre
interne
Tension
maximale

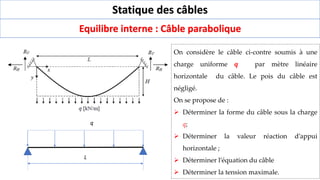

Statique des câbles
Equilibre interne : Câble parabolique
q
On considère le câble ci-contre soumis à une
charge uniforme 𝒒 par mètre linéaire
horizontale du câble. Le pois du câble est
négligé.
On se propose de :
➢ Déterminer la forme du câble sous la charge
q;
➢ Déterminer la valeur réaction d’appui
horizontale ;
➢ Déterminer l’équation du câble
➢ Déterminer la tension maximale.
L
Statique des câbles
Equilibre interne : Câble parabolique
Forme du câble
y x =
M x
RH
M x =
qLx L − x
2
y x =
qL
2RH
x(L − x)
y
L
2
=
𝑞𝐿2
8RH
= H
RH =
𝑞𝐿2
8𝐻
Détermination de 𝑹𝑯
Détermination de 𝑹𝑽
Équilibre des moment par
rapport à l’appui de droit :
𝑅𝑉L +
qL2
2
= 0
𝑅𝑉 =
qL
2
Détermination tension maximale
La tension est maximale au niveau de
l’un des appuis :
𝑇𝑚𝑎𝑥 = 𝑅𝐻
2
+ max 𝑉𝐶1 , 𝑉𝐶2
2
Longueur du câble
L0 = න
𝑙
𝑑𝑙 = න
0
𝐿
𝑑𝑥2 + 𝑑𝑦2 = න
0
𝐿
1 +
𝑑𝑦
𝑑𝑥
2
𝑑𝑥
𝐿0 =
𝐿
2
𝑓(
𝐿
𝐻
)
𝑓
𝐿
𝐻
= 1 +
4𝐻
𝐿
2
+
𝐿
4𝐻
𝑙𝑛
4𝐻
𝐿
+ 1 +
4𝐻
𝐿
2
Statique des câble

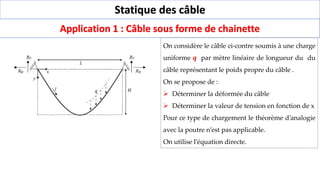

Application 1 : Câble sous forme de chainette
On considère le câble ci-contre soumis à une charge
uniforme 𝒒 par mètre linéaire de longueur du du
câble représentant le poids propre du câble .
On se propose de :
➢ Déterminer la déformée du câble
➢ Déterminer la valeur de tension en fonction de x
Pour ce type de chargement le théorème d’analogie
avec la poutre n’est pas applicable.
On utilise l’équation directe.

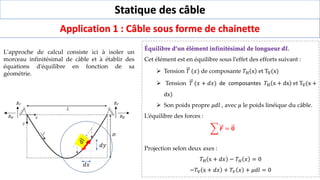

Statique des câble
Application 1 : Câble sous forme de chainette
𝑑𝑥
𝑑𝑦
Équilibre d’un élément infinitésimal de longueur 𝒅𝒍.
Cet élément est en équilibre sous l’effet des efforts suivant :
➢ Tension 𝑇 (𝑥) de composante 𝑇H x et TV(x)
➢ Tension 𝑇 (𝑥 + 𝑑𝑥) de composantes 𝑇H x + dx et TV(x +
dx)
➢ Son poids propre 𝜇𝑑𝑙 , avec 𝜇 le poids linéique du câble.
L’équilibre des forces :
Projection selon deux axes :
𝑇H x + 𝑑𝑥 − 𝑇𝐻 𝑥 = 0
−𝑇V x + 𝑑𝑥 + 𝑇𝑉 𝑥 + 𝜇𝑑𝑙 = 0
෍ 𝑭 = 𝟎
L'approche de calcul consiste ici à isoler un
morceau infinitésimal de câble et à établir des
équations d'équilibre en fonction de sa
géométrie.

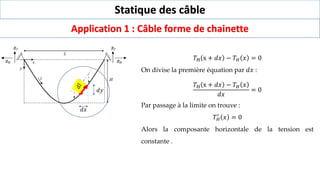

Statique des câble
Application 1 : Câble forme de chainette
𝑑𝑥
𝑑𝑦
𝑇H x + 𝑑𝑥 − 𝑇𝐻 𝑥 = 0
On divise la première équation par 𝑑𝑥 :
𝑇H x + 𝑑𝑥 − 𝑇𝐻 𝑥
𝑑𝑥
= 0
Par passage à la limite on trouve :
𝑇𝐻
′
𝑥 = 0
Alors la composante horizontale de la tension est
constante .

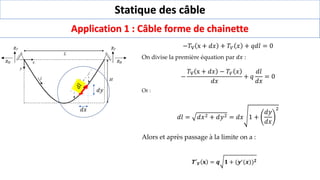

Statique des câble
Application 1 : Câble forme de chainette
𝑑𝑥
𝑑𝑦
−𝑇V x + 𝑑𝑥 + 𝑇𝑉 𝑥 + 𝑞𝑑𝑙 = 0
On divise la première équation par 𝑑𝑥 :
−
𝑇V x + 𝑑𝑥 − 𝑇𝑉 𝑥
𝑑𝑥
+ 𝑞
𝑑𝑙
𝑑𝑥
= 0
Or :
𝑑𝑙 = 𝑑𝑥2 + 𝑑𝑦2 = 𝑑𝑥 1 +
𝑑𝑦
𝑑𝑥
2
Alors et après passage à la limite on a :
𝑻′𝑽 𝐱 = 𝒒 𝟏 + (𝒚′(𝒙))𝟐

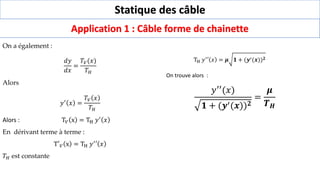

Statique des câble
Application 1 : Câble forme de chainette
On a également :
𝑑𝑦
𝑑𝑥
=
𝑇𝑉(𝑥)
𝑇𝐻
Alors
𝑦′ 𝑥 =
𝑇𝑉 𝑥
𝑇𝐻
Alors : T𝑉 x = TH 𝑦′ 𝑥
En dérivant terme à terme :
T′𝑉 x = TH 𝑦′′ 𝑥
𝑇𝐻 est constante
TH 𝑦′′ 𝑥 = 𝝁 𝟏 + (𝒚′(𝒙))𝟐
On trouve alors :
𝑦′′(𝑥)
𝟏 + (𝒚′(𝒙))𝟐
=
𝝁
𝑻𝑯
Statique des câble
Application 1 : Câble forme de chainette
La solution de cette équation est :
𝒚 𝒙 =
𝑹𝑯
𝝁
`𝒄𝒐𝒔𝒉
𝝁𝑳
𝟐𝑹𝑯
− 𝒄𝒐𝒔𝒉
𝝁
𝑹𝑯
𝑳
𝟐
− 𝒙
Avec
a =
𝑹𝑯
𝝁
𝒚′′
(𝒙)
𝟏 + (𝒚′(𝒙))𝟐
=
𝝁
𝑹𝑯
𝑳𝟎 =
𝟐𝑹𝑯
𝝁
𝐬𝐢𝐧𝐡
𝝁𝑳
𝟐𝑹𝑯
𝑵 𝒙 = 𝑹𝑯 𝒄𝒐𝒔𝒉
𝝁
𝑹𝑯
𝑳
𝟐
− 𝒙
Équation du câble Longueur du câble
Tension dans le câble

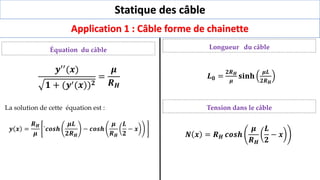

Statique des câble
Application 1 : Câble forme de chainette
La solution de cette équation est :
𝒚 𝒙 =
𝑹𝑯
𝝁
`𝒄𝒐𝒔𝒉
𝝁𝑳
𝟐𝑹𝑯
− 𝒄𝒐𝒔𝒉
𝝁
𝑹𝑯
𝑳
𝟐
− 𝒙
𝒚′′
(𝒙)
𝟏 + (𝒚′(𝒙))𝟐
=
𝝁
𝑹𝑯
𝑳𝟎 =
𝟐𝑹𝑯
𝝁
𝐬𝐢𝐧𝐡
𝝁𝑳
𝟐𝑹𝑯
𝑵 𝒙 = 𝑹𝑯 𝒄𝒐𝒔𝒉
𝝁
𝑹𝑯
𝑳
𝟐
− 𝒙
Équation du câble Longueur du câble
Tension dans le câble
Statique des câble

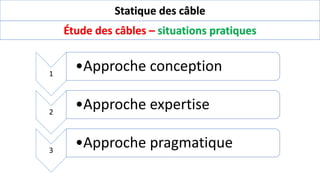

Étude des câbles – situations pratiques
1
•Approche conception
2
•Approche expertise
3
•Approche pragmatique
Statique des câble

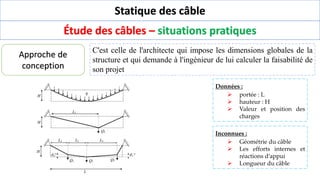

Étude des câbles – situations pratiques
Données :
➢ portée : L
➢ hauteur : H
➢ Valeur et position des
charges
Approche de
conception
Inconnues :
➢ Géométrie du câble
➢ Les efforts internes et
réactions d’appui
➢ Longueur du câble
C'est celle de l'architecte qui impose les dimensions globales de la
structure et qui demande à l'ingénieur de lui calculer la faisabilité de
son projet
Statique des câble
Étude des câbles – situations pratiques
Données :
➢ portée : L
➢ hauteur : H
➢ Valeur et position des
charges
➢ Géométrie exacte du câble
Approche
d’expertise
Inconnues :
➢ Géométrie du câble
➢ Les efforts interne et
réaction d’appui
➢ Longueur initiale du câble
face à une mission d'enquête, où il est possible de relever in situ la
géométrie déformée de la structure et d'évaluer la valeur et la
position des charges.
Statique des câble

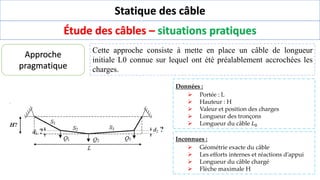

Étude des câbles – situations pratiques
Données :
➢ Portée : L
➢ Hauteur : H
➢ Valeur et position des charges
➢ Longueur des tronçons
➢ Longueur du câble 𝐿0
Approche
pragmatique
Inconnues :
➢ Géométrie exacte du câble
➢ Les efforts internes et réactions d’appui
➢ Longueur du câble chargé
➢ Flèche maximale H
Cette approche consiste à mette en place un câble de longueur
initiale L0 connue sur lequel ont été préalablement accrochées les
charges.
On veut concevoir une passerelle qui doit relier deux berges distantes
de 100 mètres et montrant une différence de niveau de 10 mètres.
Cette passerelle est composée
de deux câbles parallèles auxquels est suspendu un tablier. Pour
chaque câble, la charge maximale, que l'on supposera uniformément
distribuée par unité de longueur horizontale, vaut 1 [kN/m].
Exercice d’application
Calculer :
• La géométrie du câble,
• Les réactions d'appui
• L'effort maximal dans le
câble,

Contenu connexe

Tendances

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1Zahir Hadji

137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement
riad taftaf

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2
Quang Huy Nguyen

Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2
Quang Huy Nguyen

Etude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_desEtude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_des
Mohamed OULAHBIB

15 poteau-2
15 poteau-215 poteau-2
15 poteau-2
Smee Kaem Chann

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre
Adel Nehaoua

Cour voiles
Cour voilesCour voiles
Cour voiles
Sami Sahli

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdmAthanas Konin

14 poteau-1
14 poteau-114 poteau-1
14 poteau-1
Smee Kaem Chann

Calcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsCalcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsSami Sahli

charpante metalique 3 4-potelets
charpante metalique 3 4-poteletscharpante metalique 3 4-potelets
charpante metalique 3 4-poteletsmassinissachilla

Dt0045 dalles precontraintes-guide-sedip
Dt0045 dalles precontraintes-guide-sedipDt0045 dalles precontraintes-guide-sedip
Dt0045 dalles precontraintes-guide-sedip
Youcef Soualmi

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton
ILYES MHAMMEDIA

Beton armé exercice-02
Beton armé exercice-02Beton armé exercice-02
Beton armé exercice-02
AuRevoir4

Flexion Simple.pptx
Flexion Simple.pptxFlexion Simple.pptx
Flexion Simple.pptx
SimoMagri

Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2
Quang Huy Nguyen

Hypothèses de calcul
Hypothèses de calcul Hypothèses de calcul
Hypothèses de calcul Zahir Hadji

SBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSSBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELS
Marwan Sadek


Tendances (20)

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1

137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2

Etude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_desEtude de coffrage_et_de_ferraillage_des
Etude de coffrage_et_de_ferraillage_des

15 poteau-2
15 poteau-215 poteau-2
15 poteau-2

chapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutrechapitre 3: Pont mixtes bipoutre
chapitre 3: Pont mixtes bipoutre

Cour voiles
Cour voilesCour voiles
Cour voiles

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdm

14 poteau-1
14 poteau-114 poteau-1
14 poteau-1

Calcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsCalcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacements

charpante metalique 3 4-potelets
charpante metalique 3 4-poteletscharpante metalique 3 4-potelets
charpante metalique 3 4-potelets

Dt0045 dalles precontraintes-guide-sedip
Dt0045 dalles precontraintes-guide-sedipDt0045 dalles precontraintes-guide-sedip
Dt0045 dalles precontraintes-guide-sedip

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton

Énergétique
Énergétique Énergétique
Énergétique

Beton armé exercice-02
Beton armé exercice-02Beton armé exercice-02
Beton armé exercice-02

Flexion Simple.pptx
Flexion Simple.pptxFlexion Simple.pptx
Flexion Simple.pptx

Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2Analyse élastique linéaire avec redistribution selon eurocode 2
Analyse élastique linéaire avec redistribution selon eurocode 2

Hypothèses de calcul
Hypothèses de calcul Hypothèses de calcul
Hypothèses de calcul

SBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSSBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELS


Similaire à 1-Strucutres tendues vf (1).pdf

16 caténaires
16 caténaires16 caténaires
16 caténaires
richardpleau

شرح مفصل حول Schémas électriques
 شرح مفصل حول Schémas électriques شرح مفصل حول Schémas électriques
شرح مفصل حول Schémas électriques
electrolouhla

16- caténaires
16- caténaires16- caténaires
16- caténaires
richardpleau

Treillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdfTreillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdf
GeorgesEponon

Présentation ADAPTATION.pdf
Présentation ADAPTATION.pdfPrésentation ADAPTATION.pdf
Présentation ADAPTATION.pdf
FatimaBoumrit

Présentation ADAPTATIONe.pdf
Présentation ADAPTATIONe.pdfPrésentation ADAPTATIONe.pdf
Présentation ADAPTATIONe.pdf
FatimaBoumrit

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée
richardpleau

Norton thevenin
Norton theveninNorton thevenin
Norton thevenin
Zineddine Menani

Calculs des champs elctromagncatiques
Calculs des champs elctromagncatiquesCalculs des champs elctromagncatiques
Calculs des champs elctromagncatiquesLiviu Popescu

Cours RDM Polytechnique 23-24.gyguuigyffyy
Cours RDM Polytechnique 23-24.gyguuigyffyyCours RDM Polytechnique 23-24.gyguuigyffyy
Cours RDM Polytechnique 23-24.gyguuigyffyy
raphaelbibe1

Chapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdfChapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdf
RabieeBenkhammar

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite
N NASRI

Ch1 rappels elt
Ch1 rappels eltCh1 rappels elt
Ch1 rappels elt
OUAJJI Hassan

Cours electrostatique
Cours electrostatiqueCours electrostatique
Cours electrostatiquemaidine96

lignes_et_cables.pdf
lignes_et_cables.pdflignes_et_cables.pdf
lignes_et_cables.pdf
HichemZouaoui2

physique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptxphysique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptx
josue25052001

Notions électriques fondamentales by Abderazzak Moumen
Notions électriques fondamentales by Abderazzak MoumenNotions électriques fondamentales by Abderazzak Moumen
Notions électriques fondamentales by Abderazzak Moumen
Abdou abderazzak

Systeme tri
Systeme triSysteme tri
Systeme tritoumed

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé
morin moli


Similaire à 1-Strucutres tendues vf (1).pdf (20)

16 caténaires
16 caténaires16 caténaires
16 caténaires

شرح مفصل حول Schémas électriques
 شرح مفصل حول Schémas électriques شرح مفصل حول Schémas électriques
شرح مفصل حول Schémas électriques

16- caténaires
16- caténaires16- caténaires
16- caténaires

Treillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdfTreillis isostatiques cour et TD.pdf
Treillis isostatiques cour et TD.pdf

Présentation ADAPTATION.pdf
Présentation ADAPTATION.pdfPrésentation ADAPTATION.pdf
Présentation ADAPTATION.pdf

Présentation ADAPTATIONe.pdf
Présentation ADAPTATIONe.pdfPrésentation ADAPTATIONe.pdf
Présentation ADAPTATIONe.pdf

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée

Norton thevenin
Norton theveninNorton thevenin
Norton thevenin

Calculs des champs elctromagncatiques
Calculs des champs elctromagncatiquesCalculs des champs elctromagncatiques
Calculs des champs elctromagncatiques

Cours RDM Polytechnique 23-24.gyguuigyffyy
Cours RDM Polytechnique 23-24.gyguuigyffyyCours RDM Polytechnique 23-24.gyguuigyffyy
Cours RDM Polytechnique 23-24.gyguuigyffyy

Chapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdfChapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdf

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite

Ch1 rappels elt
Ch1 rappels eltCh1 rappels elt
Ch1 rappels elt

Cours electrostatique
Cours electrostatiqueCours electrostatique
Cours electrostatique

Tch001 treillis 2009
Tch001 treillis 2009Tch001 treillis 2009
Tch001 treillis 2009

lignes_et_cables.pdf
lignes_et_cables.pdflignes_et_cables.pdf
lignes_et_cables.pdf

physique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptxphysique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptx

Notions électriques fondamentales by Abderazzak Moumen
Notions électriques fondamentales by Abderazzak MoumenNotions électriques fondamentales by Abderazzak Moumen
Notions électriques fondamentales by Abderazzak Moumen

Systeme tri
Systeme triSysteme tri
Systeme tri

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé


1-Strucutres tendues vf (1).pdf

  • 1. Structures tendues – câbles – EL KHADARY Mustapha Ingénieur principal des ponts Doctorant en Génie Civil Année scolaire 2020-2021
  • 2. Introduction au cours Dimension comparables dans les trois direction. Deux dimensions nettement plus grande que la troisième (épaisseur). Deux dimensions plus petite que la troisième (longueur de l’ordre de 10 fois les autres dimensions). Deux dimensions plus très petite que la troisième (longueur de l’ordre de 1000 fois les deux dimension). Tridimensionnel Théorie des plaques Théorie des poutres Théorie des câble Définition et généralités – Modèles de structure
  • 3. Introduction au cours La structure résiste aux effort par la mobilisation des sa résistance à la compression. Compression Définition et généralités – Modes de résistance Flexion Traction La structure résiste aux effort par la mobilisation des sa résistance à la flexion. La structure résiste aux effort par la mobilisation des sa résistance à la traction.
  • 4. Introduction au cours Définition et généralités Assemblage de fils métalliques enroulés hélicoïdalement autour d'un fil central et constitués d'acier à très haute limite d'élasticité. Ils peuvent contenir des centaines de fils et atteindre des limites de rupture de plusieurs centaines de tonnes. Toron Ensemble de torons alignés (on parle de câbles à torons parallèles) ou enroulés autour d'une âme centrale métallique ou textile (on parle de cordage). Câble
  • 5. Introduction au cours Définition et généralités – EXEMPLE DE STRUCUTRE A CABLES
  • 6. Introduction au cours Définition et généralités – De la poutre au câble Hypothèse de base de la théorie des poutres ➢ Élément unidimensionnelle; ➢ En dehors de l’étude d’instabilité la poutre peut être étudié de sa géométrie initiale; ➢ La poutre à une forme propre; ➢ Le principe de superposition est applicable; Particularité des files (câbles) la géométrie déformée d'un câble après chargement est très différente de sa géométrie initiale. ➢ Un câble ne pas être étudié avec sa géométrie initiale. ➢ Le principe de superposition n’est pas applicable ➢ Un câble est considéré sans de rigidité à la flexion. ➢ Un câble travaille seulement à le tension.
  • 7. Statique des câble On considère un câble : ✓ attaché à ces deux extimités par des rotule; ✓ soumis uniquement à des charges verticales Equations d’équilibre et calcul des réaction 𝑸𝟑 𝑸𝟐 𝑸𝟏 A0 A1
  • 8. Statique des câble Alors on a : ➢ quatre réaction d’appui à déterminer : deux horizontales et deux verticale. ➢ Trois équations : • Équilibre des forces horizontales • Équilibre des forces verticales • Équilibre des moments Il faut au autre équation pour résoudre le problème. Le câble est sans rigidité à la flexion alors le moment de flexion et nul en tout point du câble. Equations d’équilibre et calcul des réactions σ 𝑭 = 𝟎 et σ 𝑴 = 𝟎 ෍ 𝑭𝑿 = 𝟎 ෍ 𝑭𝒀 = 𝟎 ෍ 𝑴𝒛 = 𝟎 Les deux réaction horizontale sont égaux et de signe opposées. 𝒍𝒆 𝒎𝒐𝒎𝒆𝒏𝒕 𝒅𝒆 𝒇𝒍𝒆𝒙𝒊𝒐𝒏 𝒆𝒔𝒕 𝒏𝒖𝒍 𝒆𝒏 𝒕𝒐𝒖𝒕 𝒑𝒐𝒊𝒏𝒕
  • 9. Statique des câble Équilibre interne et calcul de tension dans le câble Propriété (composante horizontale de la tension) : La composante horizontale de la tension en tout point est constante et égale (en valeur absolue) à la composante horizontale de la réaction d’appui. 𝑸𝟑 𝑸𝟐 𝑸𝟏 A0 A1 Equilibre des forces horizontales La partie gauche est en équilibre sou l’effet de : ➢ la charge verticale 𝑸𝟏 ➢ La réaction d’appui 𝑹𝟎 ➢ La tension 𝑻 Equilibre des force horizontale de la partie à gauche de la coupe. 𝑅0𝑋 + 𝑇𝑋 = 0 Donc 𝑹𝑶𝑿 𝑻𝑿 𝑻
  • 10. Statique des câble Équilibre interne – recherche de la forme du câble La forme du câble est la même que celle du diagramme des moments d'une poutre de même portée soumise aux mêmes charges. Analogie entre câble et poutre:
  • 11. Statique des câble Équilibre interne et calcul de tension dans le câble Conséquence de l’analogie entre câble et poutre: : Soit : ➢ 𝑅𝐻 la réaction d'appui horizontale; ➢ 𝐻𝑥 la distance verticale entre un point du câble et la droite joignant ses appuis (définie par le terme corde); ➢ 𝑀𝑥 le moment fléchissant, au même point, d'une poutre isostatique de même portée que le câble et supportant les mêmes charges. Alors : 𝐻𝑥 = 𝑀𝑥 𝑅𝐻
  • 12. Statique des câble Équilibre interne et calcul de tension dans le câble Démonstration : 1) Équilibre des couples extérieurs par rapport à l'appui droit a) Pour la poutre b) Pour le câble 2) Utiliser la flexibilité du câble en tout point :Le moment en tout point (x,y) du câble est nul 3) Calcul du Le moment 𝑀𝑥 en toute abscisse x de la poutre. 4) Par élimination trouver la relation entre 𝐻𝑥 , 𝑀𝑥 et 𝑅𝐻
  • 13. 𝑹𝑯 𝑸𝒏 𝑸𝒊 A0 A1 𝑯𝒙 𝑫 𝒙 𝒆𝒚 𝒙𝒊 𝑳 𝒆𝑿 𝑸𝒊 𝑸𝒏 𝑴𝒙 𝑹𝑯 𝑉𝐶1 𝑉𝐶2 𝑉𝑝1 𝑉𝑝2 Equilibre des moments par rapport a l’appui de droite Pour la poutre : Vp1L − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 = 0 Pour le câble: Vc1L + 𝑅𝐻𝐷 − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 = 0 𝐕𝐩𝟏 − 𝑽𝒄𝟏 = 𝑹𝑯𝑫 𝑳 Moment en tout point du câble est nul Au point x : Vc1x − 𝑅𝐻 𝐻𝑥 − 𝐷 𝐿 𝑥 − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 = 0 Moment au point x de la poutre Mx = Vp1L − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖
  • 14. Equilibre des moments par rapport a l’appui de droite Pour la poutre : Vp1L − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 = 0 Pour le câble: Vc1L + 𝑅𝐻𝐷 − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 = 0 𝐕𝐩𝟏 − 𝑽𝒄𝟏 = 𝑹𝑯𝑫 𝑳 Moment en tout point du câble est nul Au point x : Vc1x − 𝑅𝐻 𝐻𝑥 − 𝐷 𝐿 𝑥 − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 = 0 Moment au point x de la poutre Mx = Vp1x − ෍ 𝑖=1 𝑛 𝑄𝑖 𝐿 − 𝑥𝑖 Vc1x − 𝑅𝐻 𝐻𝑥 − 𝐷 𝐿 𝑥 = 𝑉𝑝1𝑥 − 𝑀𝑥 −𝑅𝐻 𝐻𝑥 − 𝐷 𝐿 𝑥 = (𝑉𝑝1−𝑉𝑐1)𝑥 − 𝑀𝑥 𝑅𝐻 𝐻𝑥 − 𝐷 𝐿 𝑥 = − 𝑅𝐻𝐷 𝐿 𝑥 + 𝑀𝑥 𝑹𝑯𝑯𝒙 = 𝑴𝒙
  • 15. Statique des câble Exemple d’application : câble sous deux charges ponctuelle verticales On considère un câble ABCD soumis à deux forces verticales 𝑃1 = 6𝐾𝑁 au point B et 𝑃2 = 10𝐾𝑁 au pont C. Sachant que ℎ𝐵 = 1.8𝑚 1) Déterminer la forme du câble. 2) Déterminer la réaction horizontale 3) Déterminer l’équation du câble.
  • 16. Statique des câble Équilibre interne – composante horizontale de la tension La composante horizontale de l'effort de traction est maximale au niveau de l’un des appuis. 𝑸𝒏 𝑸𝒊 A0 A1 𝑫 𝒙 𝒆𝒚 𝒙𝒊 𝑳 𝒆𝑿 𝑹𝑯 𝑉𝐶1 𝑉𝐶2 On fait une coupe de la section d’abscisse x Équilibre des effort verticaux à de la partie gauche à la section x Équilibre des effort verticaux à de la partie droite à la section x
  • 17. 𝑸𝒏 𝑸𝒊 A0 A1 𝑫 𝒙 𝒆𝒚 𝒙𝒊 𝑳 𝒆𝑿 𝑹𝑯 𝑉𝐶1 𝑉𝐶2 Équilibre des effort verticaux à de la partie gauche à la section x VC1 − σ𝑖=1 𝑗 𝑄𝑖 + 𝑇𝑣(𝑥)=0 Équilibre des effort verticaux à de la partie droite à la section x VC2 − σ𝑖=𝑗+1 𝑛 𝑄𝑖 = 𝑇𝑣(𝑥)=0 Avec : j l’indice de la dernière charge à gauche de la section x . VC2 − ෍ 𝑖=𝑗+1 𝑛 𝑄𝑖 = 𝑇𝑣(𝑥) VC2 − ෍ 𝑖=1 𝑗 𝑄𝑖 = 𝑇𝑣(𝑥) 𝑇𝑣𝑚𝑎𝑥 𝑥 = max(𝑉𝑐1; 𝑉𝑐2)
  • 18. Statique des câble Équilibre interne – Méthode d’étude d’un câble Déterminer la forme du câble Analogie avec la poutre Déterminer la composante horizontale de la réaction d’appui Equilibre par rapport à un point du câble. Déterminer l’équation du câble Tension dans le câble Equilibre interne Tension maximale
  • 19. Statique des câbles Equilibre interne : Câble parabolique q On considère le câble ci-contre soumis à une charge uniforme 𝒒 par mètre linéaire horizontale du câble. Le pois du câble est négligé. On se propose de : ➢ Déterminer la forme du câble sous la charge q; ➢ Déterminer la valeur réaction d’appui horizontale ; ➢ Déterminer l’équation du câble ➢ Déterminer la tension maximale. L
  • 20. Statique des câbles Equilibre interne : Câble parabolique Forme du câble y x = M x RH M x = qLx L − x 2 y x = qL 2RH x(L − x) y L 2 = 𝑞𝐿2 8RH = H RH = 𝑞𝐿2 8𝐻 Détermination de 𝑹𝑯 Détermination de 𝑹𝑽 Équilibre des moment par rapport à l’appui de droit : 𝑅𝑉L + qL2 2 = 0 𝑅𝑉 = qL 2 Détermination tension maximale La tension est maximale au niveau de l’un des appuis : 𝑇𝑚𝑎𝑥 = 𝑅𝐻 2 + max 𝑉𝐶1 , 𝑉𝐶2 2 Longueur du câble L0 = න 𝑙 𝑑𝑙 = න 0 𝐿 𝑑𝑥2 + 𝑑𝑦2 = න 0 𝐿 1 + 𝑑𝑦 𝑑𝑥 2 𝑑𝑥 𝐿0 = 𝐿 2 𝑓( 𝐿 𝐻 ) 𝑓 𝐿 𝐻 = 1 + 4𝐻 𝐿 2 + 𝐿 4𝐻 𝑙𝑛 4𝐻 𝐿 + 1 + 4𝐻 𝐿 2
  • 21. Statique des câble Application 1 : Câble sous forme de chainette On considère le câble ci-contre soumis à une charge uniforme 𝒒 par mètre linéaire de longueur du du câble représentant le poids propre du câble . On se propose de : ➢ Déterminer la déformée du câble ➢ Déterminer la valeur de tension en fonction de x Pour ce type de chargement le théorème d’analogie avec la poutre n’est pas applicable. On utilise l’équation directe.
  • 22. Statique des câble Application 1 : Câble sous forme de chainette 𝑑𝑥 𝑑𝑦 Équilibre d’un élément infinitésimal de longueur 𝒅𝒍. Cet élément est en équilibre sous l’effet des efforts suivant : ➢ Tension 𝑇 (𝑥) de composante 𝑇H x et TV(x) ➢ Tension 𝑇 (𝑥 + 𝑑𝑥) de composantes 𝑇H x + dx et TV(x + dx) ➢ Son poids propre 𝜇𝑑𝑙 , avec 𝜇 le poids linéique du câble. L’équilibre des forces : Projection selon deux axes : 𝑇H x + 𝑑𝑥 − 𝑇𝐻 𝑥 = 0 −𝑇V x + 𝑑𝑥 + 𝑇𝑉 𝑥 + 𝜇𝑑𝑙 = 0 ෍ 𝑭 = 𝟎 L'approche de calcul consiste ici à isoler un morceau infinitésimal de câble et à établir des équations d'équilibre en fonction de sa géométrie.
  • 23. Statique des câble Application 1 : Câble forme de chainette 𝑑𝑥 𝑑𝑦 𝑇H x + 𝑑𝑥 − 𝑇𝐻 𝑥 = 0 On divise la première équation par 𝑑𝑥 : 𝑇H x + 𝑑𝑥 − 𝑇𝐻 𝑥 𝑑𝑥 = 0 Par passage à la limite on trouve : 𝑇𝐻 ′ 𝑥 = 0 Alors la composante horizontale de la tension est constante .
  • 24. Statique des câble Application 1 : Câble forme de chainette 𝑑𝑥 𝑑𝑦 −𝑇V x + 𝑑𝑥 + 𝑇𝑉 𝑥 + 𝑞𝑑𝑙 = 0 On divise la première équation par 𝑑𝑥 : − 𝑇V x + 𝑑𝑥 − 𝑇𝑉 𝑥 𝑑𝑥 + 𝑞 𝑑𝑙 𝑑𝑥 = 0 Or : 𝑑𝑙 = 𝑑𝑥2 + 𝑑𝑦2 = 𝑑𝑥 1 + 𝑑𝑦 𝑑𝑥 2 Alors et après passage à la limite on a : 𝑻′𝑽 𝐱 = 𝒒 𝟏 + (𝒚′(𝒙))𝟐
  • 25. Statique des câble Application 1 : Câble forme de chainette On a également : 𝑑𝑦 𝑑𝑥 = 𝑇𝑉(𝑥) 𝑇𝐻 Alors 𝑦′ 𝑥 = 𝑇𝑉 𝑥 𝑇𝐻 Alors : T𝑉 x = TH 𝑦′ 𝑥 En dérivant terme à terme : T′𝑉 x = TH 𝑦′′ 𝑥 𝑇𝐻 est constante TH 𝑦′′ 𝑥 = 𝝁 𝟏 + (𝒚′(𝒙))𝟐 On trouve alors : 𝑦′′(𝑥) 𝟏 + (𝒚′(𝒙))𝟐 = 𝝁 𝑻𝑯
  • 26. Statique des câble Application 1 : Câble forme de chainette La solution de cette équation est : 𝒚 𝒙 = 𝑹𝑯 𝝁 `𝒄𝒐𝒔𝒉 𝝁𝑳 𝟐𝑹𝑯 − 𝒄𝒐𝒔𝒉 𝝁 𝑹𝑯 𝑳 𝟐 − 𝒙 Avec a = 𝑹𝑯 𝝁 𝒚′′ (𝒙) 𝟏 + (𝒚′(𝒙))𝟐 = 𝝁 𝑹𝑯 𝑳𝟎 = 𝟐𝑹𝑯 𝝁 𝐬𝐢𝐧𝐡 𝝁𝑳 𝟐𝑹𝑯 𝑵 𝒙 = 𝑹𝑯 𝒄𝒐𝒔𝒉 𝝁 𝑹𝑯 𝑳 𝟐 − 𝒙 Équation du câble Longueur du câble Tension dans le câble
  • 27. Statique des câble Application 1 : Câble forme de chainette La solution de cette équation est : 𝒚 𝒙 = 𝑹𝑯 𝝁 `𝒄𝒐𝒔𝒉 𝝁𝑳 𝟐𝑹𝑯 − 𝒄𝒐𝒔𝒉 𝝁 𝑹𝑯 𝑳 𝟐 − 𝒙 𝒚′′ (𝒙) 𝟏 + (𝒚′(𝒙))𝟐 = 𝝁 𝑹𝑯 𝑳𝟎 = 𝟐𝑹𝑯 𝝁 𝐬𝐢𝐧𝐡 𝝁𝑳 𝟐𝑹𝑯 𝑵 𝒙 = 𝑹𝑯 𝒄𝒐𝒔𝒉 𝝁 𝑹𝑯 𝑳 𝟐 − 𝒙 Équation du câble Longueur du câble Tension dans le câble
  • 28. Statique des câble Étude des câbles – situations pratiques 1 •Approche conception 2 •Approche expertise 3 •Approche pragmatique
  • 29. Statique des câble Étude des câbles – situations pratiques Données : ➢ portée : L ➢ hauteur : H ➢ Valeur et position des charges Approche de conception Inconnues : ➢ Géométrie du câble ➢ Les efforts internes et réactions d’appui ➢ Longueur du câble C'est celle de l'architecte qui impose les dimensions globales de la structure et qui demande à l'ingénieur de lui calculer la faisabilité de son projet
  • 30. Statique des câble Étude des câbles – situations pratiques Données : ➢ portée : L ➢ hauteur : H ➢ Valeur et position des charges ➢ Géométrie exacte du câble Approche d’expertise Inconnues : ➢ Géométrie du câble ➢ Les efforts interne et réaction d’appui ➢ Longueur initiale du câble face à une mission d'enquête, où il est possible de relever in situ la géométrie déformée de la structure et d'évaluer la valeur et la position des charges.
  • 31. Statique des câble Étude des câbles – situations pratiques Données : ➢ Portée : L ➢ Hauteur : H ➢ Valeur et position des charges ➢ Longueur des tronçons ➢ Longueur du câble 𝐿0 Approche pragmatique Inconnues : ➢ Géométrie exacte du câble ➢ Les efforts internes et réactions d’appui ➢ Longueur du câble chargé ➢ Flèche maximale H Cette approche consiste à mette en place un câble de longueur initiale L0 connue sur lequel ont été préalablement accrochées les charges.
  • 32. On veut concevoir une passerelle qui doit relier deux berges distantes de 100 mètres et montrant une différence de niveau de 10 mètres. Cette passerelle est composée de deux câbles parallèles auxquels est suspendu un tablier. Pour chaque câble, la charge maximale, que l'on supposera uniformément distribuée par unité de longueur horizontale, vaut 1 [kN/m]. Exercice d’application Calculer : • La géométrie du câble, • Les réactions d'appui • L'effort maximal dans le câble,
