1. Tolérances géométriques
M. MUT Mesa
Institut de Technologie du Cambodge
Département de Génie Industriel et Mécanique
Novembre 2020
Conception mécanique
1

2. Content.
■ Objectifs
■ Types et symboles normalisées
■ Inscriptions normalisées
■ Interprétations des tolérances
■ Principe et cotation au maximum de matière
2

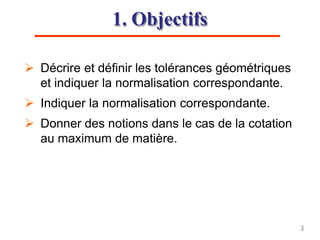

3. 1. Objectifs
 Décrire et définir les tolérances géométriques
et indiquer la normalisation correspondante.
 Indiquer la normalisation correspondante.
 Donner des notions dans le cas de la cotation
au maximum de matière.
3

4. 2. Introduction
Défauts géométriques:
Est-ce la balle est ronde? 4

5. 2. Introduction
2
Rappels géométriques :
Les tolérances géométriques permettent de
corriger les défauts géométriques et précisent
les variations permises.
5

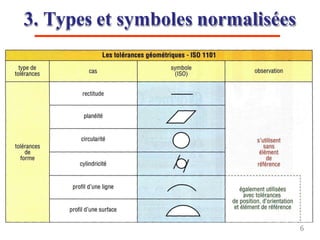

6. 3. Types et symboles normalisées
6

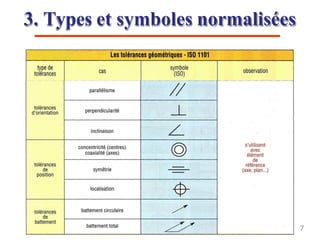

7. 3. Types et symboles normalisées
7

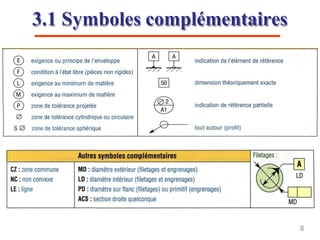

8. 3.1 Symboles complémentaires
8

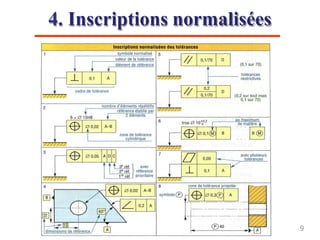

9. 4. Inscriptions normalisées
9

10. 4.1 Repérage des éléments de référence
Les éléments de référence
peuvent être:
 des lignes ou des surfaces.
 des axes, des plans
médians d'objets ou des
centres.
 des axes ou des plans
médians d'une partie ou
d'un tronçon d'un objet.
10

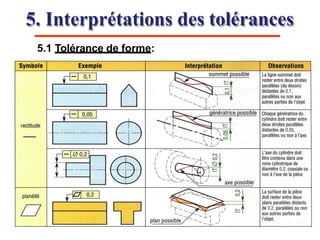

11. 5. Interprétations des tolérances
5.1 Tolérance de forme:

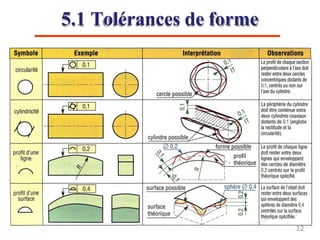

12. 5.1 Tolérances de forme
12

13. 5.2 Tolérances d’orientation
13

14. 5.3 Tolérances de position
14

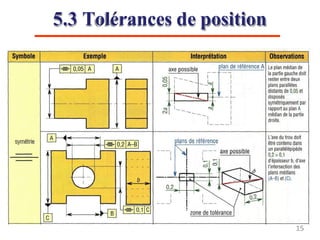

15. 5.3 Tolérances de position
15

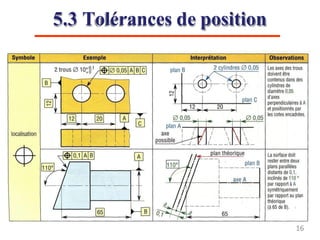

16. 5.3 Tolérances de position
16

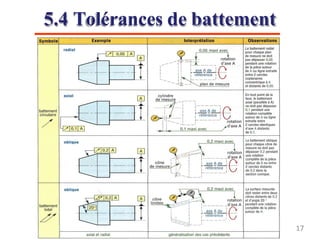

17. 5.4 Tolérances de battement
17

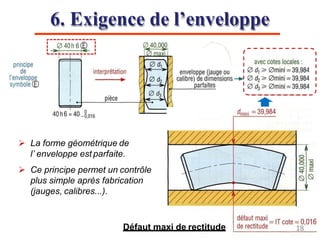

18. 6. Exigence de l’enveloppe
 La forme géométrique de
l’ enveloppe est parfaite.
 Ce principe permet un contrôle
plus simple après fabrication
(jauges, calibres...).
Défaut maxi de rectitude 18

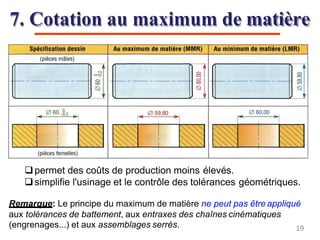

19. 7. Cotation au maximum de matière
permet des coûts de production moins élevés.
simplifie l'usinage et le contrôle des tolérances géométriques.
Remarque: Le principe du maximum de matière ne peut pas être appliqué
aux tolérances de battement, aux entraxes des chaînes cinématiques
(engrenages...) et aux assemblages serrés. 19

20. Exemple1:
20

21. Exemple2: une tolérance sur le diamètre (60,50 maxi et 60,30
mini) et une tolérance de perpendicularité au
maximum de matière (0,05 avec la référence A).
Si le diamètre augmente (à partir de 60,30), le jeu entre la pièce et le
cylindre enveloppe augmente et le gain obtenu peut être ajouté à la
tolérance de perpendicularité ; il atteint 0,25 au minimum de matière et
peut varier entre 0,05 et 0,25.
21

22. Q & R
Merci!
22
