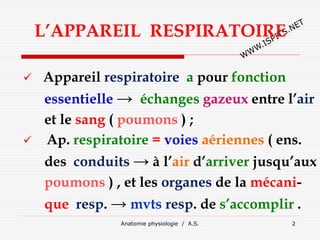

2. L’APPAREIL RESPIRATOIRE
Appareil respiratoire a pour fonction
essentielle → échanges gazeux entre l’air
et le sang ( poumons ) ;
Ap. respiratoire = voies aériennes ( ens.
des conduits → à l’air d’arriver jusqu’aux
poumons ) , et les organes de la mécani-
que resp. → mvts resp. de s’accomplir .
Anatomie physiologie / A.S. 2

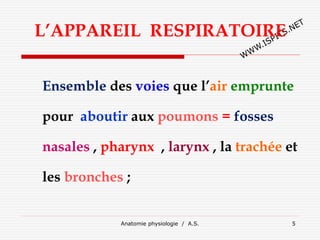

5. Anatomie physiologie / A.S. 5
L’APPAREIL RESPIRATOIRE
Ensemble des voies que l’air emprunte
pour aboutir aux poumons = fosses
nasales , pharynx , larynx , la trachée et
les bronches ;
7. Anatomie physiologie / A.S. 7
L’APPAREIL RESPIRATOIRE

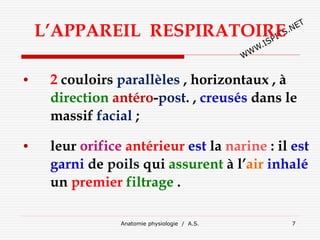

• 2 couloirs parallèles , horizontaux , à
direction antéro-post. , creusés dans le
massif facial ;
• leur orifice antérieur est la narine : il est
garni de poils qui assurent à l’air inhalé
un premier filtrage .

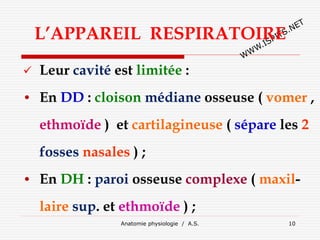

10. L’APPAREIL RESPIRATOIRE
Leur cavité est limitée :
• En DD : cloison médiane osseuse ( vomer ,
ethmoïde ) et cartilagineuse ( sépare les 2
fosses nasales ) ;
• En DH : paroi osseuse complexe ( maxil-
laire sup. et ethmoïde ) ;
Anatomie physiologie / A.S. 10
11. Anatomie physiologie / A.S. 11
L’APPAREIL RESPIRATOIRE

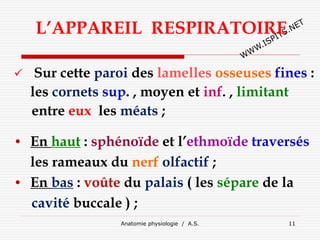

Sur cette paroi des lamelles osseuses fines :
les cornets sup. , moyen et inf. , limitant
entre eux les méats ;
• En haut : sphénoïde et l’ethmoïde traversés
les rameaux du nerf olfactif ;
• En bas : voûte du palais ( les sépare de la
cavité buccale ) ;

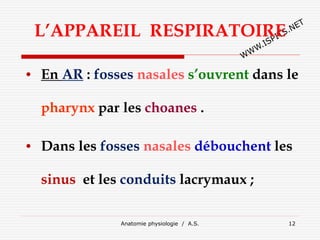

12. Anatomie physiologie / A.S. 12
L’APPAREIL RESPIRATOIRE
• En AR : fosses nasales s’ouvrent dans le
pharynx par les choanes .
• Dans les fosses nasales débouchent les
sinus et les conduits lacrymaux ;

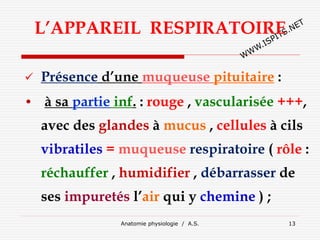

13. Anatomie physiologie / A.S. 13
L’APPAREIL RESPIRATOIRE
Présence d’une muqueuse pituitaire :
• à sa partie inf. : rouge , vascularisée +++,
avec des glandes à mucus , cellules à cils
vibratiles = muqueuse respiratoire ( rôle :
réchauffer , humidifier , débarrasser de
ses impuretés l’air qui y chemine ) ;

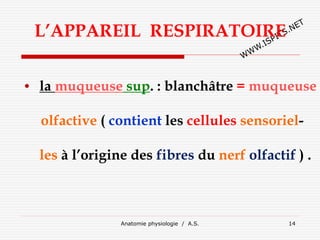

14. L’APPAREIL RESPIRATOIRE
• la muqueuse sup. : blanchâtre = muqueuse
olfactive ( contient les cellules sensoriel-
les à l’origine des fibres du nerf olfactif ) .
Anatomie physiologie / A.S. 14

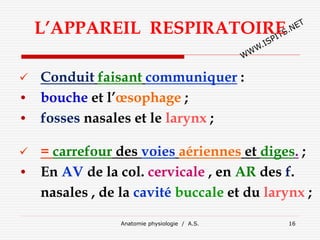

16. Anatomie physiologie / A.S. 16
L’APPAREIL RESPIRATOIRE
Conduit faisant communiquer :
• bouche et l’œsophage ;
• fosses nasales et le larynx ;
= carrefour des voies aériennes et diges. ;
• En AV de la col. cervicale , en AR des f.
nasales , de la cavité buccale et du larynx ;
17. Anatomie physiologie / A.S. 17
L’APPAREIL RESPIRATOIRE

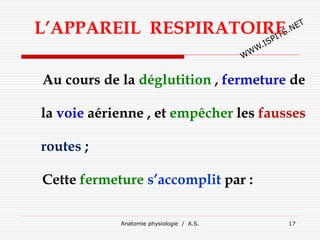

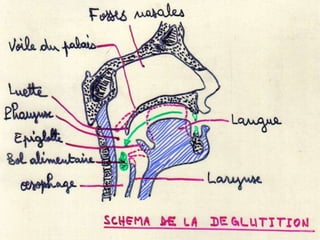

Au cours de la déglutition , fermeture de
la voie aérienne , et empêcher les fausses
routes ;
Cette fermeture s’accomplit par :

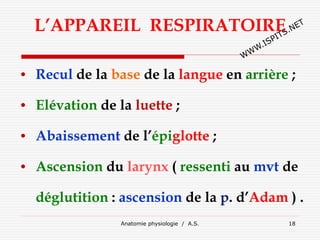

18. Anatomie physiologie / A.S. 18
L’APPAREIL RESPIRATOIRE
• Recul de la base de la langue en arrière ;
• Elévation de la luette ;
• Abaissement de l’épiglotte ;
• Ascension du larynx ( ressenti au mvt de
déglutition : ascension de la p. d’Adam ) .

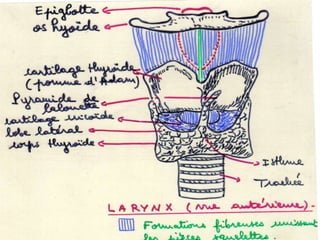

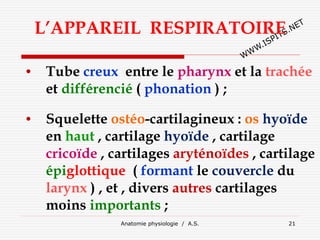

21. Anatomie physiologie / A.S. 21
L’APPAREIL RESPIRATOIRE

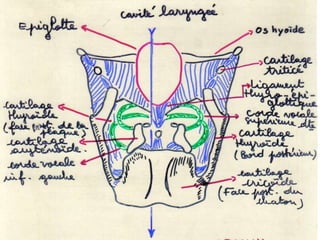

• Tube creux entre le pharynx et la trachée
et différencié ( phonation ) ;
• Squelette ostéo-cartilagineux : os hyoïde
en haut , cartilage hyoïde , cartilage
cricoïde , cartilages aryténoïdes , cartilage
épiglottique ( formant le couvercle du
larynx ) , et , divers autres cartilages
moins importants ;

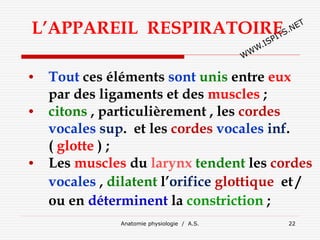

22. Anatomie physiologie / A.S. 22
L’APPAREIL RESPIRATOIRE
• Tout ces éléments sont unis entre eux
par des ligaments et des muscles ;
• citons , particulièrement , les cordes
vocales sup. et les cordes vocales inf.
( glotte ) ;
• Les muscles du larynx tendent les cordes
vocales , dilatent l’orifice glottique et /
ou en déterminent la constriction ;

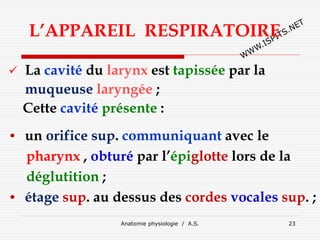

23. Anatomie physiologie / A.S. 23
L’APPAREIL RESPIRATOIRE
La cavité du larynx est tapissée par la
muqueuse laryngée ;
Cette cavité présente :
• un orifice sup. communiquant avec le
pharynx , obturé par l’épiglotte lors de la
déglutition ;
• étage sup. au dessus des cordes vocales sup. ;

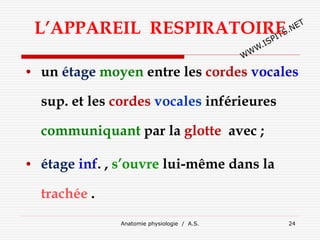

24. Anatomie physiologie / A.S. 24
L’APPAREIL RESPIRATOIRE
• un étage moyen entre les cordes vocales
sup. et les cordes vocales inférieures
communiquant par la glotte avec ;
• étage inf. , s’ouvre lui-même dans la
trachée .
28. Anatomie physiologie / A.S. 28
L’APPAREIL RESPIRATOIRE
• Conduit fibro-cartilagineux , L 12 cm ,
fait suite au larynx et se divise dans le
thorax donnant naissance aux bronches ;
• Cylindre , aplati en AR , de 12 mm
diamètre ;
• Traverse cou , thorax et est en rapport
avec :

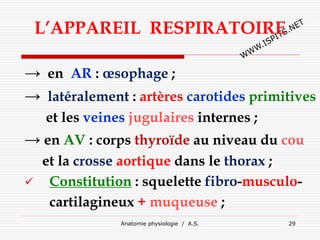

29. Anatomie physiologie / A.S. 29
L’APPAREIL RESPIRATOIRE
→ en AR : œsophage ;
→ latéralement : artères carotides primitives
et les veines jugulaires internes ;
→ en AV : corps thyroïde au niveau du cou
et la crosse aortique dans le thorax ;
Constitution : squelette fibro-musculo-
cartilagineux + muqueuse ;

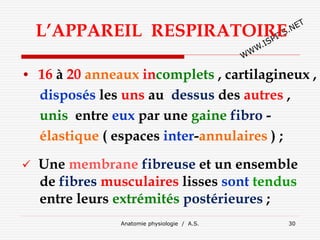

30. Anatomie physiologie / A.S. 30
L’APPAREIL RESPIRATOIRE
• 16 à 20 anneaux incomplets , cartilagineux ,
disposés les uns au dessus des autres ,
unis entre eux par une gaine fibro -
élastique ( espaces inter-annulaires ) ;
Une membrane fibreuse et un ensemble
de fibres musculaires lisses sont tendus
entre leurs extrémités postérieures ;

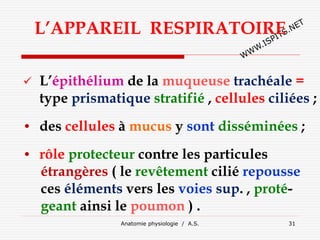

31. Anatomie physiologie / A.S. 31
L’APPAREIL RESPIRATOIRE
L’épithélium de la muqueuse trachéale =
type prismatique stratifié , cellules ciliées ;
• des cellules à mucus y sont disséminées ;
• rôle protecteur contre les particules
étrangères ( le revêtement cilié repousse
ces éléments vers les voies sup. , proté-
geant ainsi le poumon ) .
34. L’APPAREIL RESPIRATOIRE

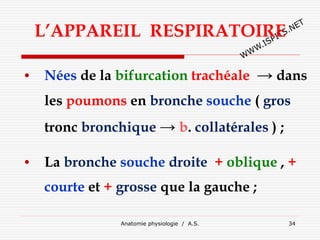

• Nées de la bifurcation trachéale → dans
les poumons en bronche souche ( gros
tronc bronchique → b. collatérales ) ;
• La bronche souche droite + oblique , +
courte et + grosse que la gauche ;
Anatomie physiologie / A.S. 34

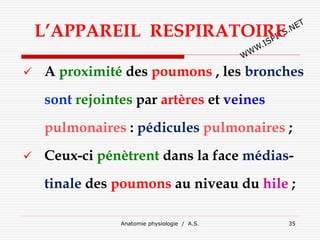

35. L’APPAREIL RESPIRATOIRE
A proximité des poumons , les bronches
sont rejointes par artères et veines
pulmonaires : pédicules pulmonaires ;
Ceux-ci pénètrent dans la face médias-
tinale des poumons au niveau du hile ;
Anatomie physiologie / A.S. 35

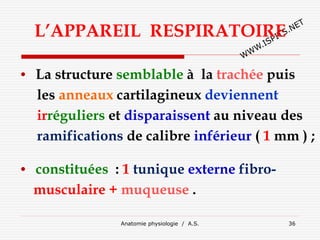

36. L’APPAREIL RESPIRATOIRE
• La structure semblable à la trachée puis
les anneaux cartilagineux deviennent
irréguliers et disparaissent au niveau des
ramifications de calibre inférieur ( 1 mm ) ;
• constituées : 1 tunique externe fibro-
musculaire + muqueuse .
Anatomie physiologie / A.S. 36

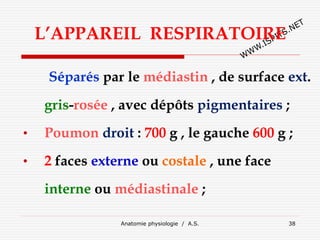

38. L’APPAREIL RESPIRATOIRE
Séparés par le médiastin , de surface ext.
gris-rosée , avec dépôts pigmentaires ;
• Poumon droit : 700 g , le gauche 600 g ;
• 2 faces externe ou costale , une face
interne ou médiastinale ;
Anatomie physiologie / A.S. 38

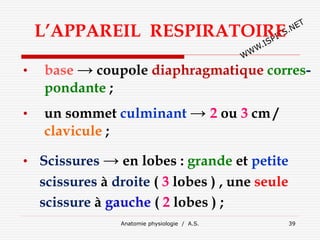

39. L’APPAREIL RESPIRATOIRE
• base → coupole diaphragmatique corres-
pondante ;
• un sommet culminant → 2 ou 3 cm /
clavicule ;
• Scissures → en lobes : grande et petite
scissures à droite ( 3 lobes ) , une seule
scissure à gauche ( 2 lobes ) ;
Anatomie physiologie / A.S. 39

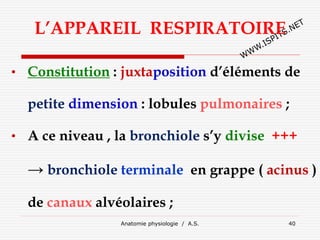

40. L’APPAREIL RESPIRATOIRE

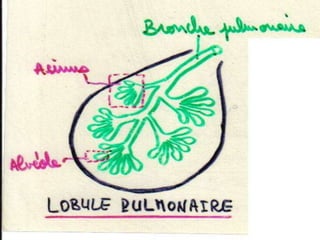

• Constitution : juxtaposition d’éléments de
petite dimension : lobules pulmonaires ;
• A ce niveau , la bronchiole s’y divise +++
→ bronchiole terminale en grappe ( acinus )
de canaux alvéolaires ;
Anatomie physiologie / A.S. 40

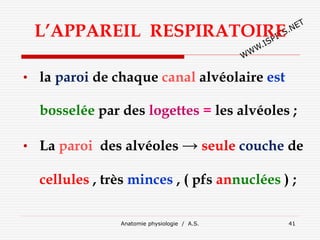

41. L’APPAREIL RESPIRATOIRE
• la paroi de chaque canal alvéolaire est
bosselée par des logettes = les alvéoles ;
• La paroi des alvéoles → seule couche de
cellules , très minces , ( pfs annuclées ) ;
Anatomie physiologie / A.S. 41

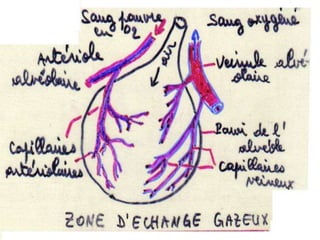

42. L’APPAREIL RESPIRATOIRE

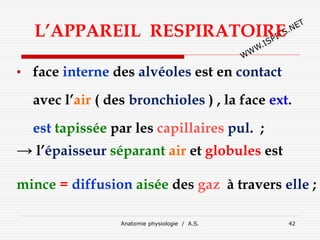

• face interne des alvéoles est en contact
avec l’air ( des bronchioles ) , la face ext.
est tapissée par les capillaires pul. ;
→ l’épaisseur séparant air et globules est
mince = diffusion aisée des gaz à travers elle ;
Anatomie physiologie / A.S. 42

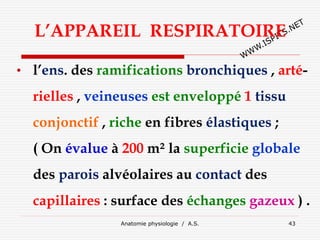

43. L’APPAREIL RESPIRATOIRE
• l’ens. des ramifications bronchiques , arté-
rielles , veineuses est enveloppé 1 tissu
conjonctif , riche en fibres élastiques ;
( On évalue à 200 m² la superficie globale
des parois alvéolaires au contact des
capillaires : surface des échanges gazeux ) .
Anatomie physiologie / A.S. 43

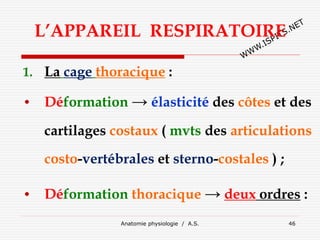

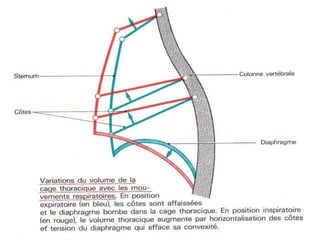

46. L’APPAREIL RESPIRATOIRE
1. La cage thoracique :
• Déformation → élasticité des côtes et des
cartilages costaux ( mvts des articulations
costo-vertébrales et sterno-costales ) ;
• Déformation thoracique → deux ordres :
Anatomie physiologie / A.S. 46

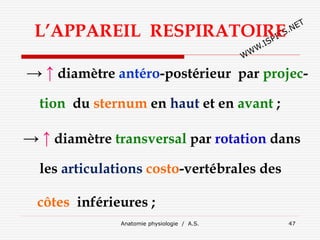

47. L’APPAREIL RESPIRATOIRE
→ ↑ diamètre antéro-postérieur par projec-
tion du sternum en haut et en avant ;
→ ↑ diamètre transversal par rotation dans
les articulations costo-vertébrales des
côtes inférieures ;
Anatomie physiologie / A.S. 47
50. L’APPAREIL RESPIRATOIRE

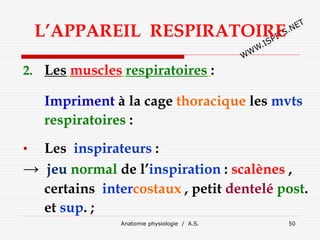

2. Les muscles respiratoires :
Impriment à la cage thoracique les mvts
respiratoires :
• Les inspirateurs :
→ jeu normal de l’inspiration : scalènes ,
certains intercostaux , petit dentelé post.
et sup. ;
Anatomie physiologie / A.S. 50

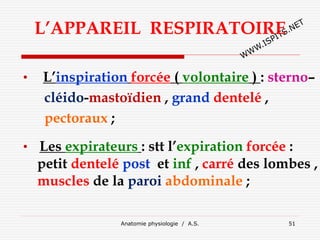

51. L’APPAREIL RESPIRATOIRE
• L’inspiration forcée ( volontaire ) : sterno–
cléido-mastoïdien , grand dentelé ,
pectoraux ;
• Les expirateurs : stt l’expiration forcée :
petit dentelé post et inf , carré des lombes ,
muscles de la paroi abdominale ;
Anatomie physiologie / A.S. 51

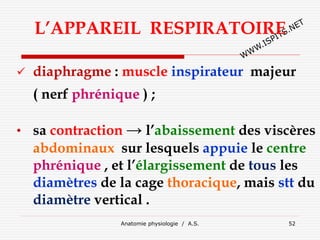

52. L’APPAREIL RESPIRATOIRE
diaphragme : muscle inspirateur majeur
( nerf phrénique ) ;
• sa contraction → l’abaissement des viscères
abdominaux sur lesquels appuie le centre
phrénique , et l’élargissement de tous les
diamètres de la cage thoracique, mais stt du
diamètre vertical .
Anatomie physiologie / A.S. 52

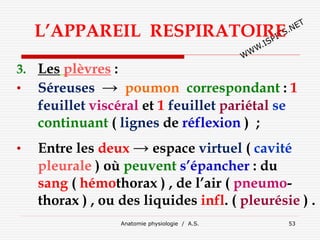

53. L’APPAREIL RESPIRATOIRE
3. Les plèvres :
• Séreuses → poumon correspondant : 1
feuillet viscéral et 1 feuillet pariétal se
continuant ( lignes de réflexion ) ;
• Entre les deux → espace virtuel ( cavité
pleurale ) où peuvent s’épancher : du
sang ( hémothorax ) , de l’air ( pneumo-
thorax ) , ou des liquides infl. ( pleurésie ) .
Anatomie physiologie / A.S. 53
54. L’APPAREIL RESPIRATOIRE

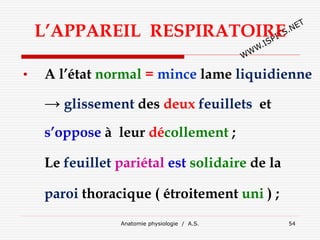

• A l’état normal = mince lame liquidienne
→ glissement des deux feuillets et
s’oppose à leur décollement ;
Le feuillet pariétal est solidaire de la
paroi thoracique ( étroitement uni ) ;
Anatomie physiologie / A.S. 54

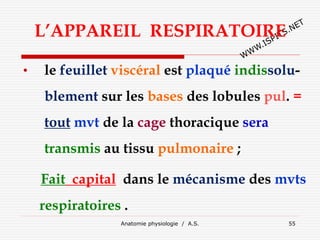

55. L’APPAREIL RESPIRATOIRE
• le feuillet viscéral est plaqué indissolu-
blement sur les bases des lobules pul. =
tout mvt de la cage thoracique sera
transmis au tissu pulmonaire ;
Fait capital dans le mécanisme des mvts
respiratoires .
Anatomie physiologie / A.S. 55

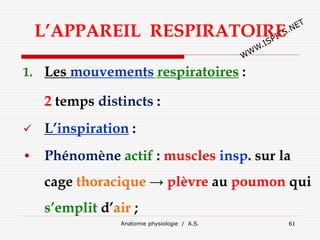

61. L’APPAREIL RESPIRATOIRE
1. Les mouvements respiratoires :
2 temps distincts :
L’inspiration :
• Phénomène actif : muscles insp. sur la
cage thoracique → plèvre au poumon qui
s’emplit d’air ;
Anatomie physiologie / A.S. 61
62. L’APPAREIL RESPIRATOIRE

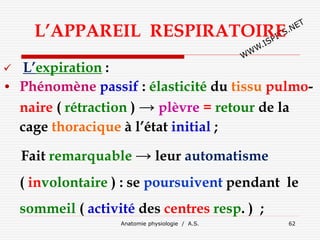

L’expiration :
• Phénomène passif : élasticité du tissu pulmo-
naire ( rétraction ) → plèvre = retour de la
cage thoracique à l’état initial ;
Fait remarquable → leur automatisme
( involontaire ) : se poursuivent pendant le
sommeil ( activité des centres resp. ) ;
Anatomie physiologie / A.S. 62

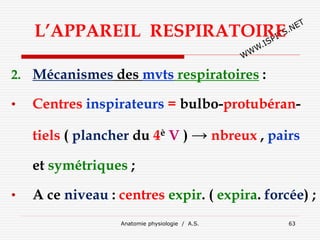

63. L’APPAREIL RESPIRATOIRE
2. Mécanismes des mvts respiratoires :
• Centres inspirateurs = bulbo-protubéran-
tiels ( plancher du 4è V ) → nbreux , pairs
et symétriques ;
• A ce niveau : centres expir. ( expira. forcée) ;
Anatomie physiologie / A.S. 63

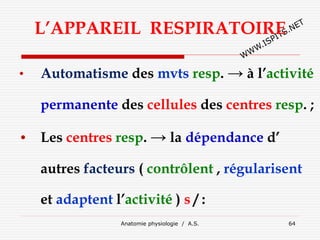

64. L’APPAREIL RESPIRATOIRE
• Automatisme des mvts resp. → à l’activité
permanente des cellules des centres resp. ;
• Les centres resp. → la dépendance d’
autres facteurs ( contrôlent , régularisent
et adaptent l’activité ) s / :
Anatomie physiologie / A.S. 64

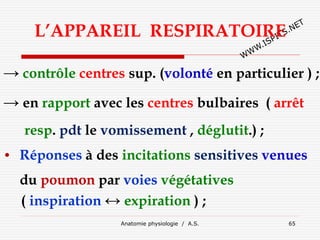

65. L’APPAREIL RESPIRATOIRE
→ contrôle centres sup. (volonté en particulier ) ;
→ en rapport avec les centres bulbaires ( arrêt
resp. pdt le vomissement , déglutit.) ;
• Réponses à des incitations sensitives venues
du poumon par voies végétatives
( inspiration ↔ expiration ) ;
Anatomie physiologie / A.S. 65

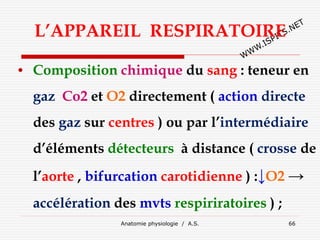

66. L’APPAREIL RESPIRATOIRE
• Composition chimique du sang : teneur en
gaz Co2 et O2 directement ( action directe
des gaz sur centres ) ou par l’intermédiaire
d’éléments détecteurs à distance ( crosse de
l’aorte , bifurcation carotidienne ) :↓O2 →
accélération des mvts respiriratoires ) ;
Anatomie physiologie / A.S. 66
67. L’APPAREIL RESPIRATOIRE
• Modification du calibre des bronches
( broncho-motricité ) → gde importance.
physiologique de la respiratoire ;
• Parois bronchiques → fibres lisses →
dépendance S N V :
Anatomie physiologie / A.S. 67

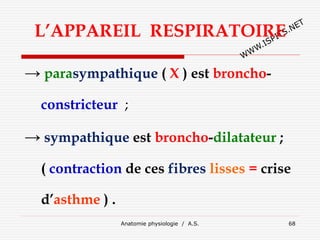

68. L’APPAREIL RESPIRATOIRE
→ parasympathique ( X ) est broncho-
constricteur ;
→ sympathique est broncho-dilatateur ;
( contraction de ces fibres lisses = crise
d’asthme ) .
Anatomie physiologie / A.S. 68

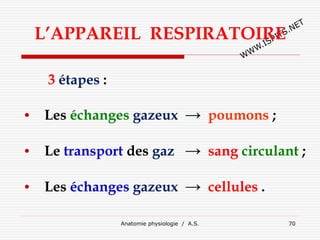

70. L’APPAREIL RESPIRATOIRE
3 étapes :
• Les échanges gazeux → poumons ;
• Le transport des gaz → sang circulant ;
• Les échanges gazeux → cellules .
Anatomie physiologie / A.S. 70

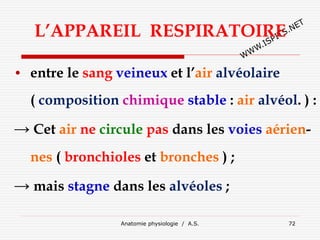

72. L’APPAREIL RESPIRATOIRE
• entre le sang veineux et l’air alvéolaire
( composition chimique stable : air alvéol. ) :
→ Cet air ne circule pas dans les voies aérien-
nes ( bronchioles et bronches ) ;
→ mais stagne dans les alvéoles ;
Anatomie physiologie / A.S. 72

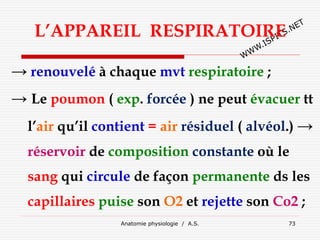

73. L’APPAREIL RESPIRATOIRE
→ renouvelé à chaque mvt respiratoire ;
→ Le poumon ( exp. forcée ) ne peut évacuer tt
l’air qu’il contient = air résiduel ( alvéol.) →
réservoir de composition constante où le
sang qui circule de façon permanente ds les
capillaires puise son O2 et rejette son Co2 ;
Anatomie physiologie / A.S. 73

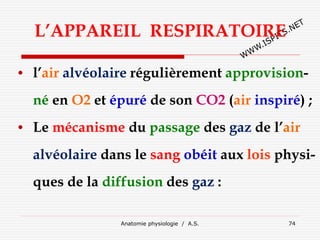

74. L’APPAREIL RESPIRATOIRE
• l’air alvéolaire régulièrement approvision-
né en O2 et épuré de son CO2 (air inspiré) ;
• Le mécanisme du passage des gaz de l’air
alvéolaire dans le sang obéit aux lois physi-
ques de la diffusion des gaz :
Anatomie physiologie / A.S. 74

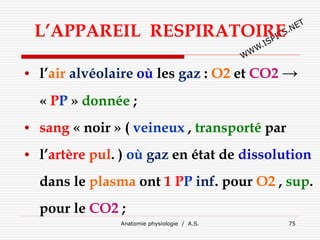

75. L’APPAREIL RESPIRATOIRE
• l’air alvéolaire où les gaz : O2 et CO2 →
« PP » donnée ;
• sang « noir » ( veineux , transporté par
• l’artère pul. ) où gaz en état de dissolution
dans le plasma ont 1 PP inf. pour O2 , sup.
pour le CO2 ;
Anatomie physiologie / A.S. 75

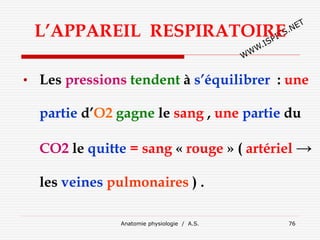

76. L’APPAREIL RESPIRATOIRE
• Les pressions tendent à s’équilibrer : une
partie d’O2 gagne le sang , une partie du
CO2 le quitte = sang « rouge » ( artériel →
les veines pulmonaires ) .
Anatomie physiologie / A.S. 76

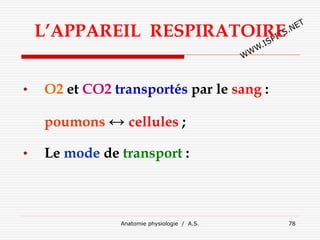

78. L’APPAREIL RESPIRATOIRE
• O2 et CO2 transportés par le sang :
poumons ↔ cellules ;
• Le mode de transport :
Anatomie physiologie / A.S. 78

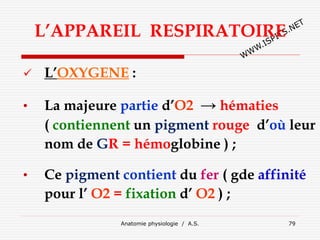

79. L’APPAREIL RESPIRATOIRE
L’OXYGENE :
• La majeure partie d’O2 → hématies
( contiennent un pigment rouge d’où leur
nom de GR = hémoglobine ) ;
• Ce pigment contient du fer ( gde affinité
pour l’ O2 = fixation d’ O2 ) ;
Anatomie physiologie / A.S. 79

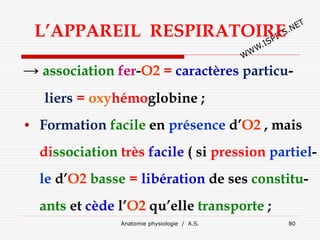

80. L’APPAREIL RESPIRATOIRE
→ association fer-O2 = caractères particu-
liers = oxyhémoglobine ;
• Formation facile en présence d’O2 , mais
dissociation très facile ( si pression partiel-
le d’O2 basse = libération de ses constitu-
ants et cède l’O2 qu’elle transporte ;
Anatomie physiologie / A.S. 80

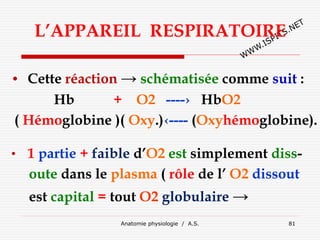

81. L’APPAREIL RESPIRATOIRE
• Cette réaction → schématisée comme suit :
Hb + O2 ----› HbO2
( Hémoglobine )( Oxy.)‹---- (Oxyhémoglobine).
• 1 partie + faible d’O2 est simplement diss-
oute dans le plasma ( rôle de l’ O2 dissout
est capital = tout O2 globulaire →
Anatomie physiologie / A.S. 81

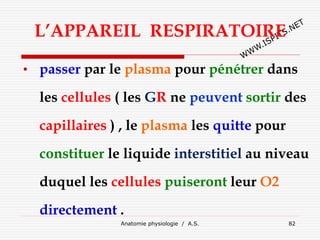

82. L’APPAREIL RESPIRATOIRE
• passer par le plasma pour pénétrer dans
les cellules ( les GR ne peuvent sortir des
capillaires ) , le plasma les quitte pour
constituer le liquide interstitiel au niveau
duquel les cellules puiseront leur O2
directement .
Anatomie physiologie / A.S. 82

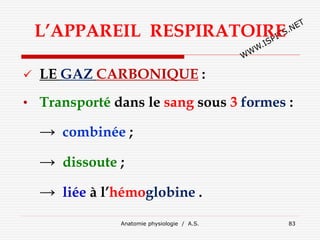

83. L’APPAREIL RESPIRATOIRE
LE GAZ CARBONIQUE :
• Transporté dans le sang sous 3 formes :
→ combinée ;
→ dissoute ;
→ liée à l’hémoglobine .
Anatomie physiologie / A.S. 83
84. L’APPAREIL RESPIRATOIRE
La forme combinée transporte la majeure
partie du CO2 : à l’ intérieur des GR le
CO2 se transforme ( s / l’anhydrase carb-
onique ) en acide carbonique + sodium +
potassium = les bicarbonates ;
Anatomie physiologie / A.S. 84

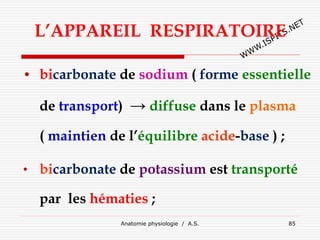

85. L’APPAREIL RESPIRATOIRE
• bicarbonate de sodium ( forme essentielle
de transport) → diffuse dans le plasma
( maintien de l’équilibre acide-base ) ;
• bicarbonate de potassium est transporté
par les hématies ;
Anatomie physiologie / A.S. 85

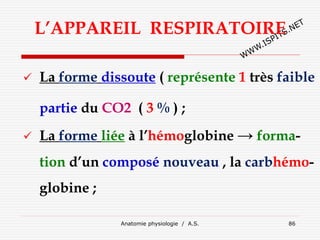

86. L’APPAREIL RESPIRATOIRE
La forme dissoute ( représente 1 très faible
partie du CO2 ( 3 % ) ;
La forme liée à l’hémoglobine → forma-
tion d’un composé nouveau , la carbhémo-
globine ;
Anatomie physiologie / A.S. 86

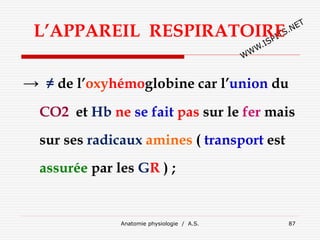

87. Anatomie physiologie / A.S. 87
L’APPAREIL RESPIRATOIRE
→ ≠ de l’oxyhémoglobine car l’union du
CO2 et Hb ne se fait pas sur le fer mais
sur ses radicaux amines ( transport est
assurée par les GR ) ;
88. L’APPAREIL RESPIRATOIRE
→ La carbhémoglobine est facilement
déplacée par l’oxyhémoglobine et le CO2
libéré est chassé de l’hématie et rejoint le
secteur plasmatique et évacué dans l’air
alvéolaire .
Anatomie physiologie / A.S. 88

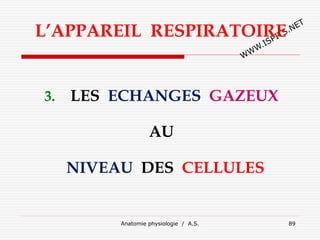

89. Anatomie physiologie / A.S. 89
L’APPAREIL RESPIRATOIRE
3. LES ECHANGES GAZEUX
AU
NIVEAU DES CELLULES
90. Anatomie physiologie / A.S. 90
L’APPAREIL RESPIRATOIRE

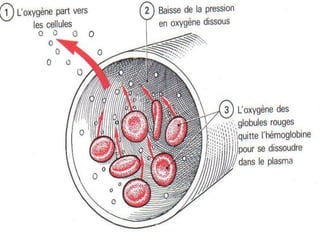

→ mode inverse de ce qui se passe au
niveau du poumon ;
OXYGENE :
• Libéré par dissociation de l’oxyhémo-
globine ;
• L’O2 libéré se dissout dans le plasma →
jusqu’aux cellules ;
91. Anatomie physiologie / A.S. 91
L’APPAREIL RESPIRATOIRE
GAZ CARBONIQUE :
• Le CO2 produit par les cellules se combine
dans le plasma et va se fixer sur les autres
éléments du sang → transport ;
• Le résultat de ces échanges gazeux à l’étage
cellulaire est la transformation du sang
artériel en sang veineux .

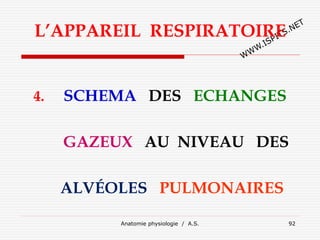

92. Anatomie physiologie / A.S. 92
L’APPAREIL RESPIRATOIRE

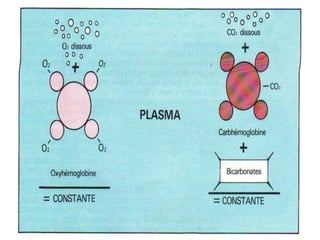

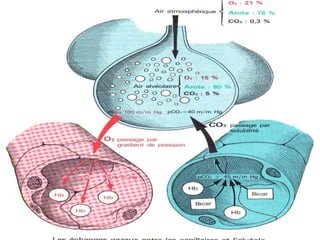

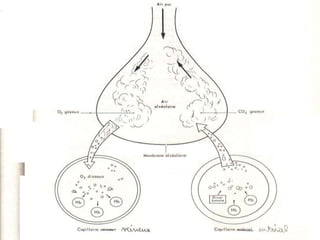

4. SCHEMA DES ECHANGES
GAZEUX AU NIVEAU DES
ALVÉOLES PULMONAIRES
