Cinématique du point
1ère année Sciences et techniques
1
Série TD N°2 : Cinématique du point
Par : Pr. Mehdi El Amine
2

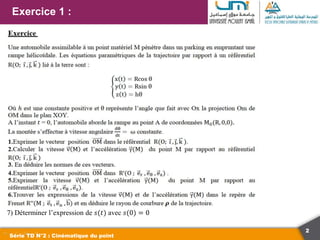

Exercice 1 :
Série TD N°2 : Cinématique du point
7) Déterminer l’expression de 𝑠(𝑡) avec 𝑠(0) = 0

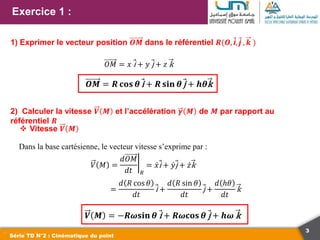

3
Exercice 1 :
Série TD N°2 : Cinématique du point
1) Exprimer le vecteur position 𝑶𝑴 dans le référentiel 𝑹(𝑶, i, j , 𝒌 )
𝑂𝑀 = 𝑥 i + 𝑦 j + 𝑧 k
𝑶𝑴 = 𝑹 𝐜𝐨𝐬 𝜽 i + 𝑹 𝐬𝐢𝐧 𝜽 j + 𝒉𝜽k
2) Calculer la vitesse 𝑽 𝑴 et l’accélération 𝜸 𝑴 de 𝑴 par rapport au
référentiel 𝑹
 Vitesse 𝑽 𝑴
Dans la base cartésienne, le vecteur vitesse s’exprime par :
𝑉 𝑀 =
𝑑𝑂𝑀
𝑑𝑡 𝑅
= 𝑥i + 𝑦j + 𝑧k
=
𝑑 𝑅 cos 𝜃
𝑑𝑡
i +
𝑑 𝑅 sin 𝜃
𝑑𝑡
j +
𝑑 ℎ𝜃
𝑑𝑡
k
𝑽 𝑴 = −𝑹𝝎𝐬𝐢𝐧 𝜽 i + 𝑹𝝎𝐜𝐨𝐬 𝜽 j + 𝒉𝝎 k
4

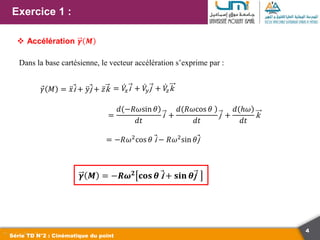

Exercice 1 :
Série TD N°2 : Cinématique du point
 Accélération 𝜸 𝑴
Dans la base cartésienne, le vecteur accélération s’exprime par :
𝛾 𝑀 = 𝑥i + 𝑦j + 𝑧k
=
)
𝑑(−𝑅𝜔sin 𝜃
𝑑𝑡
i +
)
𝑑(𝑅𝜔cos 𝜃
𝑑𝑡
j +
)
𝑑(ℎ𝜔
𝑑𝑡
k
= −𝑅𝜔2
cos 𝜃 i − 𝑅𝜔2
sin 𝜃j
𝜸 𝑴 = −𝑹𝝎𝟐 𝐜𝐨𝐬 𝜽 i + 𝐬𝐢𝐧 𝜽j
= 𝑉
𝑥i + 𝑉
𝑦j + 𝑉
𝑧k
5
Exercice 1 :
Série TD N°2 : Cinématique du point

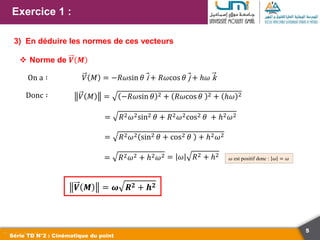

3) En déduire les normes de ces vecteurs
 Norme de 𝑽 𝑴
On a ∶ 𝑉 𝑀 = −𝑅𝜔sin 𝜃 i + 𝑅𝜔cos 𝜃 j + ℎ𝜔 k
Donc ∶ 𝑉 𝑀 = −𝑅𝜔sin 𝜃 2 + 𝑅𝜔cos 𝜃 2 + ℎ𝜔 2
= 𝑅2𝜔2sin2 𝜃 + 𝑅2𝜔2cos2 𝜃 + ℎ2𝜔2
= 𝑅2𝜔2 sin2 𝜃 + cos2 𝜃 + ℎ2𝜔2
= 𝑅2𝜔2 + ℎ2𝜔2
𝑽 𝑴 = 𝝎 𝑹𝟐 + 𝒉𝟐
𝜔 est positif donc : 𝜔 = 𝜔
= 𝜔 𝑅2 + ℎ2
6
Exercice 1 :
Série TD N°2 : Cinématique du point
 Norme de 𝜸 𝑴
On a trouvé que ∶
𝛾 𝑀 = −𝑅𝜔2cos 𝜃 i − 𝑅𝜔2sin 𝜃j
Donc ∶
𝛾 𝑀 = −𝑅𝜔2cos 𝜃 2 + −𝑅𝜔2sin 𝜃 2
= 𝑅2𝜔4cos2 𝜃 + 𝑅2𝜔4sin2 𝜃
= 𝑅2𝜔4 cos2 𝜃 + sin2 𝜃
= 𝑅2𝜔4 = 𝑅 . 𝜔2 R est positif donc : 𝑅 = 𝑅
𝜸 𝑴 = 𝑹𝝎𝟐
7

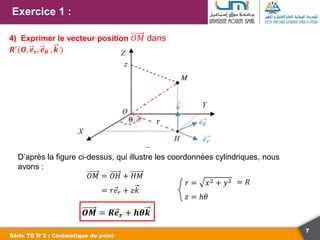

Exercice 1 :
Série TD N°2 : Cinématique du point
4) Exprimer le vecteur position 𝑂𝑀 dans
𝑹′
(𝑶, 𝒆𝒓, 𝒆𝜽 , 𝒌 )
D’après la figure ci-dessus, qui illustre les coordonnées cylindriques, nous
avons :
𝑂𝑀 = 𝑂𝐻 + 𝐻𝑀
= 𝑟𝑒𝑟 + 𝑧𝑘
𝑶𝑴 = 𝑹𝒆𝒓 + 𝒉𝜽𝒌
𝑟
𝑟 = 𝑥2 + 𝑦2 = 𝑅
𝑧 = ℎ𝜃
8
Exercice 1 :
Série TD N°2 : Cinématique du point

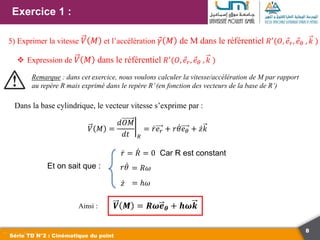

5) Exprimer la vitesse 𝑉 𝑀 et l’accélération 𝛾 𝑀 de M dans le référentiel 𝑅′
(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )
 Expression de 𝑉 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )
Remarque : dans cet exercice, nous voulons calculer la vitesse/accélération de M par rapport
au repère R mais exprimé dans le repère R’(en fonction des vecteurs de la base de R’)
Dans la base cylindrique, le vecteur vitesse s’exprime par :
Et on sait que :
𝑉 𝑀 =
𝑑𝑂𝑀
𝑑𝑡 𝑅
= 𝑟𝑒𝑟 + 𝑟𝜃𝑒𝜃 + 𝑧𝑘
𝑟 = 𝑅 = 0 Car R est constant
𝑟𝜃 = 𝑅𝜔
𝑧 = ℎ𝜔
Ainsi : 𝑽 𝑴 = 𝑹𝝎𝒆𝜽 + 𝒉𝝎𝒌

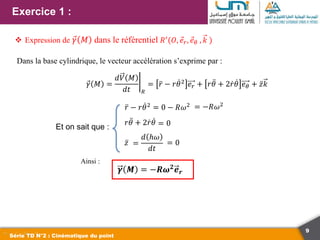

9
Exercice 1 :
Série TD N°2 : Cinématique du point
 Expression de 𝛾 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )
𝜸 𝑴 = −𝑹𝝎𝟐𝒆𝒓
Dans la base cylindrique, le vecteur accélération s’exprime par :
Et on sait que :
𝛾 𝑀 =
𝑑𝑉 𝑀
𝑑𝑡 𝑅
= 𝑟 − 𝑟𝜃2 𝑒𝑟 + 𝑟𝜃 + 2𝑟𝜃 𝑒𝜃 + 𝑧𝑘
𝑟 − 𝑟𝜃2 = 0 − 𝑅𝜔2
𝑟𝜃 + 2𝑟𝜃 = 0
𝑧 =
𝑑 ℎ𝜔
𝑑𝑡
Ainsi :
= −𝑅𝜔2
= 0

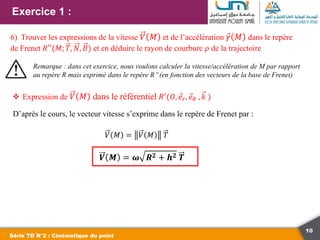

10
Exercice 1 :
Série TD N°2 : Cinématique du point
6) Trouver les expressions de la vitesse 𝑉 𝑀 et de l’accélération 𝛾 𝑀 dans le repère
de Frenet 𝑅′′(𝑀; 𝑇, 𝑁, 𝐵) et en déduire le rayon de courbure 𝜌 de la trajectoire
Remarque : dans cet exercice, nous voulons calculer la vitesse/accélération de M par rapport
au repère R mais exprimé dans le repère R’’(en fonction des vecteurs de la base de Frenet)
 Expression de 𝑉 𝑀 dans le référentiel 𝑅′
(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )
D’après le cours, le vecteur vitesse s’exprime dans le repère de Frenet par :
𝑉 𝑀 = 𝑉 𝑀 𝑇
𝑽 𝑴 = 𝝎 𝑹𝟐 + 𝒉𝟐 𝑻
11
Exercice 1 :
Série TD N°2 : Cinématique du point
 Expression de 𝛾 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )
D’après le cours, le vecteur accélération s’exprime dans le repère de Frenet par :
𝛾 𝑀 =
𝑑 𝑉 𝑀
𝑑𝑡
𝑇 +
𝑉 𝑀
2
𝜌
𝑁
𝜸𝑻 𝜸𝑵
On a : 𝛾𝑇 =
𝑑 𝜔 𝑅2 + ℎ2
𝑑𝑡
= 0 𝜔 𝑅2 + ℎ2 est une constante car 𝜔, 𝑅 et ℎ sont des constantes
On a : 𝛾𝑁 =
𝑉 𝑀
2
𝜌
Mais on connait pas encore le rayon de courbure 𝜌
12
Exercice 1 :
Série TD N°2 : Cinématique du point

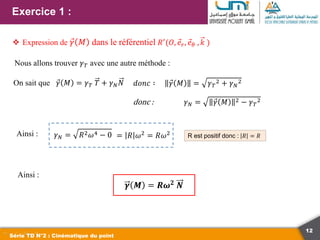

 Expression de 𝛾 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )
Nous allons trouver 𝛾𝑇 avec une autre méthode :
On sait que 𝛾 𝑀 = 𝛾𝑇 𝑇 + 𝛾𝑁𝑁 𝑑𝑜𝑛𝑐 ∶ 𝛾 𝑀 = 𝛾𝑇
2 + 𝛾𝑁
2
donc : 𝛾𝑁 = 𝛾 𝑀 2 − 𝛾𝑇
2
Ainsi : 𝛾𝑁 = 𝑅2𝜔4 − 0 R est positif donc : 𝑅 = 𝑅
Ainsi :
𝜸 𝑴 = 𝑹𝝎𝟐
𝑵
= 𝑅 𝜔2 = 𝑅𝜔2
13
Exercice 1 :
Série TD N°2 : Cinématique du point

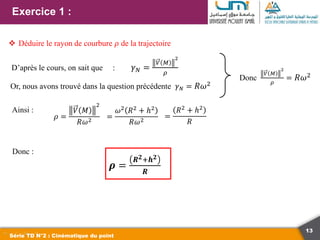

 Déduire le rayon de courbure 𝜌 de la trajectoire
D’après le cours, on sait que : 𝛾𝑁 =
𝑉 𝑀
2
𝜌
Or, nous avons trouvé dans la question précédente 𝛾𝑁 = 𝑅𝜔2
Donc
𝑉 𝑀
2
𝜌
= 𝑅𝜔2
Ainsi :
𝜌 =
𝑉 𝑀
2
𝑅𝜔2 =
𝜔2
𝑅2
+ ℎ2
𝑅𝜔2
=
𝑅2
+ ℎ2
𝑅
Donc :
𝝆 =
𝑹𝟐+𝒉𝟐
𝑹
Exercice 1 :
14
Série TD N°2 : Cinématique du point

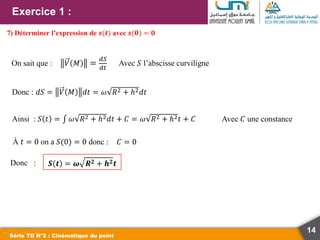

7) Déterminer l’expression de 𝒔(𝒕) avec 𝒔(𝟎) = 𝟎
On sait que : 𝑉 𝑀 =
𝑑𝑆
𝑑𝑡
Avec 𝑆 l’abscisse curviligne
Donc : 𝑑𝑆 = 𝑉 𝑀 𝑑𝑡 = 𝜔 𝑅2 + ℎ2𝑑𝑡
Ainsi : 𝑆 𝑡 = 𝜔 𝑅2 + ℎ2𝑑𝑡 + 𝐶 = 𝜔 𝑅2 + ℎ2𝑡 + 𝐶 Avec 𝐶 une constance
À 𝑡 = 0 on a 𝑆(0) = 0 donc : 𝐶 = 0
Donc : 𝑺 𝒕 = 𝝎 𝑹𝟐 + 𝒉𝟐𝒕
15

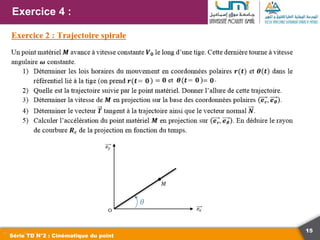

Exercice 4 :
Série TD N°2 : Cinématique du point
𝜃
16

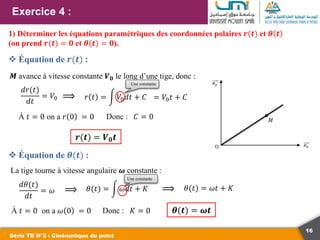

Exercice 4 :
Série TD N°2 : Cinématique du point
1) Déterminer les équations paramétriques des coordonnées polaires 𝒓(𝒕) et 𝜽 𝒕
(on prend 𝒓(𝒕) = 𝟎 et 𝜽(𝒕) = 𝟎).
𝑑𝑟(𝑡)
𝑑𝑡
= 𝑉0
𝑴 avance à vitesse constante 𝑽𝟎 le long d’une tige, donc :
𝑟 𝑡 = 𝑉0𝑑𝑡 + 𝐶
⟹
À 𝑡 = 0 on a 𝑟 0 = 0 Donc :
= 𝑉0𝑡 + 𝐶
𝐶 = 0
La tige tourne à vitesse angulaire 𝝎 constante :
𝑑𝜃(𝑡)
𝑑𝑡
= 𝜔 ⟹ 𝜃(𝑡) = 𝜔𝑑𝑡 + 𝐾 ⟹ 𝜃(𝑡) = 𝜔𝑡 + 𝐾
À 𝑡 = 0 on a 𝜔 0 = 0 Donc : 𝐾 = 0 𝜽(𝒕) = 𝝎𝒕
𝒓(𝒕) = 𝑽𝟎𝒕
 Équation de 𝒓(𝒕) :
 Équation de 𝜽(𝒕) :
Une constante
Une constante

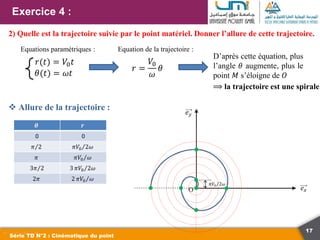

17
Exercice 4 :
Série TD N°2 : Cinématique du point
2) Quelle est la trajectoire suivie par le point matériel. Donner l’allure de cette trajectoire.
 Allure de la trajectoire :
𝜃(𝑡) = 𝜔𝑡
𝑟(𝑡) = 𝑉0𝑡
𝑟 =
𝑉0
𝜔
𝜃
𝜽 𝒓
0 0
𝜋 2 𝜋𝑉0 2𝜔
𝜋 𝜋𝑉0 𝜔
3𝜋 2 3 𝜋𝑉0 2𝜔
2𝜋 2 𝜋𝑉0 𝜔
Equations paramétriques : Equation de la trajectoire :
D’après cette équation, plus
l’angle 𝜃 augmente, plus le
point 𝑀 s’éloigne de 𝑂
⟹ la trajectoire est une spirale
𝜋𝑉0 2𝜔
18
Exercice 4 :
Série TD N°2 : Cinématique du point

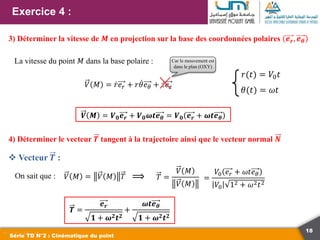

3) Déterminer la vitesse de 𝑴 en projection sur la base des coordonnées polaires 𝒆𝒓, 𝒆𝜽
La vitesse du point 𝑀 dans la base polaire :
𝑉 𝑀 = 𝑟𝑒𝑟 + 𝑟𝜃𝑒𝜃 + 𝑧𝑒𝑧
𝜃(𝑡) = 𝜔𝑡
𝑟(𝑡) = 𝑉0𝑡
𝑽 𝑴 = 𝑽𝟎𝒆𝒓 + 𝑽𝟎𝝎𝒕𝒆𝜽 = 𝑽𝟎 𝒆𝒓 + 𝝎𝒕𝒆𝜽
4) Déterminer le vecteur 𝑻 tangent à la trajectoire ainsi que le vecteur normal 𝑵
On sait que : 𝑉 𝑀 = 𝑉 𝑀 𝑇 ⟹ 𝑇 =
𝑉 𝑀
𝑉 𝑀
=
𝑉0 𝑒𝑟 + 𝜔𝑡𝑒𝜃
𝑉0 12 + 𝜔2𝑡2
𝑻 =
𝒆𝒓
𝟏 + 𝝎𝟐𝒕𝟐
+
𝝎𝒕𝒆𝜽
𝟏 + 𝝎𝟐𝒕𝟐
 Vecteur 𝑻 :
Car le mouvement est
dans le plan (OXY)
19

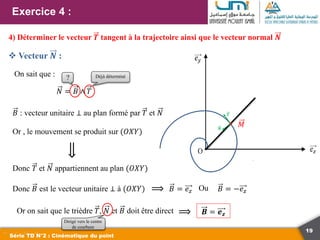

Exercice 4 :
Série TD N°2 : Cinématique du point
4) Déterminer le vecteur 𝑻 tangent à la trajectoire ainsi que le vecteur normal 𝑵
 Vecteur 𝑵 :
𝑀
𝑻
𝑵
On sait que :
𝑁 = 𝐵 ∧ 𝑇
Déjà déterminé
𝐵 : vecteur unitaire ⊥ au plan formé par 𝑇 et 𝑁
Or , le mouvement se produit sur (𝑂𝑋𝑌)
⟹
Donc 𝑇 et 𝑁 appartiennent au plan (𝑂𝑋𝑌)
Donc 𝐵 est le vecteur unitaire ⊥ à (𝑂𝑋𝑌) ⟹ 𝐵 = 𝑒𝑧 Ou 𝐵 = −𝑒𝑧
Or on sait que le trièdre 𝑇, 𝑁 et 𝐵 doit être direct ⟹ 𝑩 = 𝒆𝒛
Dirigé vers le centre
de courbure
?
20
Exercice 4 :
Série TD N°2 : Cinématique du point

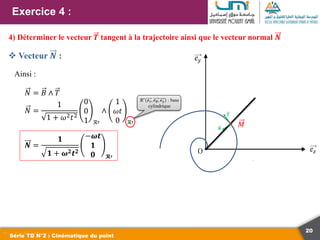

4) Déterminer le vecteur 𝑻 tangent à la trajectoire ainsi que le vecteur normal 𝑵
 Vecteur 𝑵 :
𝑀
𝑻
𝑵
Ainsi :
𝑁 = 𝐵 ∧ 𝑇
𝑁 =
1
1 + 𝜔2𝑡2
0
0
1 ℛ′
∧
1
𝜔𝑡
0 ℛ′
𝑵 =
𝟏
𝟏 + 𝝎𝟐𝒕𝟐
−𝝎𝒕
𝟏
𝟎 𝓡′
ℛ′
𝑒𝑟, 𝑒𝜃, 𝑒𝑧 : base
cylindrique
21

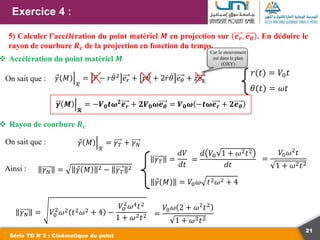

Exercice 4 :
Série TD N°2 : Cinématique du point
5) Calculer l’accélération du point matériel 𝑴 en projection sur 𝒆𝒓, 𝒆𝜽 . En déduire le
rayon de courbure 𝑹𝒄 de la projection en fonction du temps.
𝛾 𝑀
ℛ
= 𝑟 − 𝑟𝜃2
𝑒𝑟 + 𝑟𝜃 + 2𝑟𝜃 𝑒𝜃 + 𝑧𝑒𝑧
On sait que :
𝜸 𝑴
𝓡
= −𝑽𝟎𝒕𝝎𝟐
𝒆𝒓 + 𝟐𝑽𝟎𝝎𝒆𝜽 = 𝑽𝟎𝝎 −𝒕𝝎𝒆𝒓 + 𝟐𝒆𝜽
Car le mouvement
est dans le plan
(OXY)
 Accélération du point matériel 𝑴
 Rayon de courbure 𝑹𝒄
On sait que : 𝛾 𝑀
ℛ
= 𝛾𝑇 + 𝛾𝑁
Ainsi : 𝛾𝑁 = 𝛾 𝑀 2 − 𝛾𝑇
2
𝛾𝑇 =
𝑑𝑉
𝑑𝑡
=
𝑑 𝑉0 1 + 𝜔2𝑡2
𝑑𝑡
=
𝑉0𝜔2
𝑡
1 + 𝜔2𝑡2
𝛾 𝑀 = 𝑉0𝜔 𝑡2𝜔2 + 4
𝛾𝑁 = 𝑉0
2
𝜔2 𝑡2𝜔2 + 4 −
𝑉0
2
𝜔4𝑡2
1 + 𝜔2𝑡2 =
𝑉0𝜔 2 + 𝜔2𝑡2
1 + 𝜔2𝑡2
𝜃(𝑡) = 𝜔𝑡
𝑟(𝑡) = 𝑉0𝑡
22

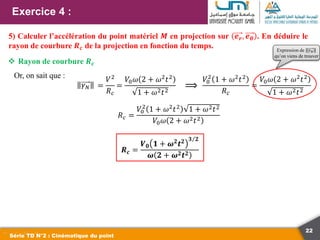

Exercice 4 :
Série TD N°2 : Cinématique du point
5) Calculer l’accélération du point matériel 𝑴 en projection sur 𝒆𝒓, 𝒆𝜽 . En déduire le
rayon de courbure 𝑹𝒄 de la projection en fonction du temps.
 Rayon de courbure 𝑹𝒄
Or, on sait que :
𝛾𝑁 =
𝑉2
𝑅𝑐
𝑉0
2
1 + 𝜔2𝑡2
𝑅𝑐
=
𝑉0𝜔 2 + 𝜔2𝑡2
1 + 𝜔2𝑡2
⟹
𝑅𝑐 =
𝑉0
2
1 + 𝜔2𝑡2 1 + 𝜔2𝑡2
𝑉0𝜔 2 + 𝜔2𝑡2
=
𝑉0𝜔 2 + 𝜔2𝑡2
1 + 𝜔2𝑡2
Expression de 𝛾𝑁
qu’on viens de trouver
𝑹𝒄 =
𝑽𝟎 𝟏 + 𝝎𝟐
𝒕𝟐 𝟑 𝟐
𝝎 𝟐 + 𝝎𝟐𝒕𝟐
23
Exercice 2 :
Série TD N°2 : Cinématique du point
24

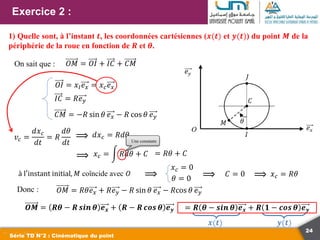

Exercice 2 :
Série TD N°2 : Cinématique du point
1) Quelle sont, à l’instant 𝒕, les coordonnées cartésiennes (𝒙(𝒕) et 𝒚(𝒕)) du point 𝑴 de la
périphérie de la roue en fonction de 𝑹 et 𝜽.
On sait que : 𝑂𝑀 = 𝑂𝐼 + 𝐼𝐶 + 𝐶𝑀
𝑂𝐼 = 𝑥𝐼𝑒𝑥 = 𝑥𝑐𝑒𝑥
𝐼𝐶 = 𝑅𝑒𝑦
𝐶𝑀 = −𝑅 sin 𝜃 𝑒𝑥 − 𝑅 cos 𝜃 𝑒𝑦
𝑣𝑐 =
𝑑𝑥𝑐
𝑑𝑡
= 𝑅
𝑑𝜃
𝑑𝑡
⟹ 𝑑𝑥𝑐 = 𝑅𝑑𝜃
⟹ 𝑥𝑐 = 𝑅𝑑𝜃 + 𝐶 = 𝑅𝜃 + 𝐶
à l′instant initial, 𝑀 coïncide avec 𝑂
𝑥𝑐 = 0
⟹ 𝐶 = 0 𝑥𝑐 = 𝑅𝜃
Donc :
⟹
𝑂𝑀 = 𝑅𝜃𝑒𝑥 + 𝑅𝑒𝑦 − 𝑅 sin 𝜃 𝑒𝑥 − 𝑅cos 𝜃 𝑒𝑦
𝑶𝑴 = 𝑹𝜽 − 𝑹 𝒔𝒊𝒏 𝜽 𝒆𝒙 + 𝑹 − 𝑹 𝒄𝒐𝒔 𝜽 𝒆𝒚
𝒙(𝒕) 𝒚(𝒕)
Une constante
= 𝑹 𝜽 − 𝒔𝒊𝒏 𝜽 𝒆𝒙 + 𝑹 𝟏 − 𝒄𝒐𝒔 𝜽 𝒆𝒚
⟹ 𝜃 = 0
25
Exercice 2 :
Série TD N°2 : Cinématique du point

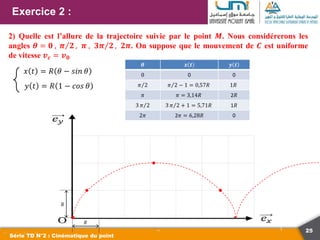

2) Quelle est l’allure de la trajectoire suivie par le point 𝑴. Nous considérerons les
angles 𝜽 = 𝟎 , 𝝅 𝟐 , 𝝅 , 𝟑𝝅 𝟐 , 𝟐𝝅. On suppose que le mouvement de 𝑪 est uniforme
de vitesse 𝒗𝒄 = 𝒗𝟎
𝜽 𝒙 𝒕 𝒚 𝒕
0 0 0
𝜋 2 𝜋 2 − 1 = 0,57𝑅 1𝑅
𝜋 𝜋 = 3,14𝑅 2𝑅
3 𝜋 2 3 𝜋 2 + 1 = 5,71𝑅 1𝑅
2𝜋 2𝜋 = 6,28𝑅 0
𝑥 𝑡 = 𝑅 𝜃 − 𝑠𝑖𝑛 𝜃
𝑦 𝑡 = 𝑅 1 − 𝑐𝑜𝑠 𝜃
𝑅
𝑅
26
Exercice 2 :
Série TD N°2 : Cinématique du point
3) Déterminer les composantes 𝑽𝒙 et 𝑽𝒚 de la vitesse et les composantes 𝜸𝒙 et 𝜸𝒚 de
l’accélération. On pose 𝝎 = 𝒗𝟎 𝑹
On a déjà trouvé : 𝑂𝑀 = 𝑅 𝜃 − 𝑠𝑖𝑛 𝜃 𝑒𝑥 + 𝑅 1 − 𝑐𝑜𝑠 𝜃 𝑒𝑦 et : 𝜃 =
𝑣𝑐
𝑅
𝑡 = 𝜔𝑡
𝑂𝑀 = 𝑅 𝜔𝑡 − 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
On sait que :
 Vitesse :
𝑉 𝑀
ℛ
=
𝑑𝑂𝑀
𝑑𝑡 ℛ
= 𝑥𝑒𝑥 + 𝑦𝑒𝑦
=
𝑑𝑅 𝜔𝑡 − 𝑠𝑖𝑛 𝜔𝑡
𝑑𝑡
𝑒𝑥 +
𝑑𝑅 1 − 𝑐𝑜𝑠 𝜔𝑡
𝑑𝑡
𝑒𝑦
= 𝑅 𝜔 − 𝜔 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑅𝜔 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦
𝑽𝒙 𝑽𝒚
= 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦

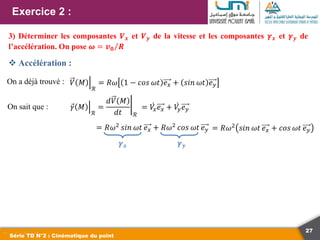

27
Exercice 2 :
Série TD N°2 : Cinématique du point
3) Déterminer les composantes 𝑽𝒙 et 𝑽𝒚 de la vitesse et les composantes 𝜸𝒙 et 𝜸𝒚 de
l’accélération. On pose 𝝎 = 𝒗𝟎 𝑹
On a déjà trouvé : 𝑉 𝑀
ℛ
= 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦
On sait que :
 Accélération :
𝛾 𝑀
ℛ
=
𝑑𝑉 𝑀
𝑑𝑡 ℛ
= 𝑉
𝑥𝑒𝑥 + 𝑉
𝑦𝑒𝑦
= 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅𝜔2 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
𝜸𝒙 𝜸𝒚
= 𝑅𝜔2
𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
28
Exercice 2 :
Série TD N°2 : Cinématique du point

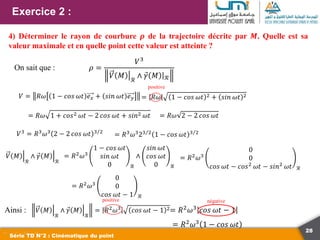

4) Déterminer le rayon de courbure 𝝆 de la trajectoire décrite par 𝑴. Quelle est sa
valeur maximale et en quelle point cette valeur est atteinte ?
On sait que : 𝜌 =
𝑉3
𝑉 𝑀 ℛ
∧ 𝛾 𝑀 ℛ
𝑉 = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦 = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 2 + 𝑠𝑖𝑛 𝜔𝑡 2
= 𝑅𝜔 1 + 𝑐𝑜𝑠2 𝜔𝑡 − 2 𝑐𝑜𝑠 𝜔𝑡 + 𝑠𝑖𝑛2 𝜔𝑡 = 𝑅𝜔 2 − 2 𝑐𝑜𝑠 𝜔𝑡
𝑉3
= 𝑅3
𝜔3
2 − 2 𝑐𝑜𝑠 𝜔𝑡 3 2
𝑉 𝑀
ℛ
∧ 𝛾 𝑀
ℛ
= 𝑅2
𝜔3
1 − 𝑐𝑜𝑠 𝜔𝑡
𝑠𝑖𝑛 𝜔𝑡
0 ℛ
∧
𝑠𝑖𝑛 𝜔𝑡
𝑐𝑜𝑠 𝜔𝑡
0 ℛ
= 𝑅2
𝜔3
0
0
𝑐𝑜𝑠 𝜔𝑡 − 𝑐𝑜𝑠2
𝜔𝑡 − 𝑠𝑖𝑛2
𝜔𝑡 ℛ
= 𝑅2
𝜔3
0
0
𝑐𝑜𝑠 𝜔𝑡 − 1 ℛ
Ainsi : 𝑉 𝑀
ℛ
∧ 𝛾 𝑀
ℛ
= 𝑅2
𝜔3
𝑐𝑜𝑠 𝜔𝑡 − 1 2= 𝑅2𝜔3 𝑐𝑜𝑠 𝜔𝑡 − 1
= 𝑅2
𝜔3
1 − 𝑐𝑜𝑠 𝜔𝑡
= 𝑅3
𝜔3
23 2
1 − 𝑐𝑜𝑠 𝜔𝑡 3 2
négative
positive
positive
29
Exercice 2 :
Série TD N°2 : Cinématique du point
4) Déterminer le rayon de courbure 𝝆 de la trajectoire décrite par 𝑴. Quelle est sa
valeur maximale et en quelle point cette valeur est atteinte ?
Ainsi : 𝜌 =
𝑅3
𝜔3
23 2
1 − 𝑐𝑜𝑠 𝜔𝑡 3 2
𝑅2𝜔3 1 − 𝑐𝑜𝑠 𝜔𝑡
𝜌 = 𝑅23 2
1 − 1 𝑐𝑜𝑠 𝜔𝑡 1 2
𝝆 = 𝑹𝟐𝟑 𝟐
𝟏 − 𝒄𝒐𝒔 𝝎𝒕
 Valeur maximale
𝝆 prend sa valeur maximale lorsque :
D’après l’expression trouvée, la valeur maximale de 𝝆 est :
𝝆𝒎𝒂𝒙 = 𝑹𝟐𝟑 𝟐 𝟏 − (−𝟏) = 𝟒𝑹
𝒄𝒐𝒔 𝝎𝒕 = −𝟏 ⟹ 𝝎𝒕 = 𝝅 + 𝟐𝒏𝝅 Avec : 𝒏 ∈ ℕ
𝒕 =
𝝅
𝝎
+
𝟐𝒏𝝅
𝝎
⟹
30
Exercice 2 :
Série TD N°2 : Cinématique du point

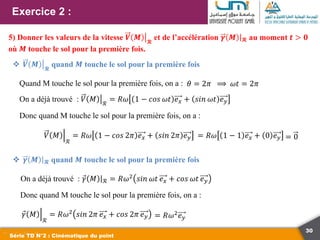

5) Donner les valeurs de la vitesse 𝑽 𝑴 𝓡
et de l’accélération 𝜸 𝑴 𝓡 au moment 𝒕 > 𝟎
où 𝑴 touche le sol pour la première fois.
On a déjà trouvé : 𝑉 𝑀 ℛ
= 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦
 𝑽 𝑴 𝓡
quand 𝑴 touche le sol pour la première fois
Quand M touche le sol pour la première fois, on a : 𝜃 = 2𝜋 𝜔𝑡 = 2𝜋
⟹
Donc quand M touche le sol pour la première fois, on a :
𝑉 𝑀
ℛ
= 𝑅𝜔 1 − 𝑐𝑜𝑠 2𝜋 𝑒𝑥 + 𝑠𝑖𝑛 2𝜋 𝑒𝑦 = 𝑅𝜔 1 − 1 𝑒𝑥 + 0 𝑒𝑦 = 0
 𝜸 𝑴 𝓡 quand 𝑴 touche le sol pour la première fois
Donc quand M touche le sol pour la première fois, on a :
On a déjà trouvé : 𝛾 𝑀 ℛ = 𝑅𝜔2
𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
𝛾 𝑀
ℛ
= 𝑅𝜔2
𝑠𝑖𝑛 2𝜋 𝑒𝑥 + 𝑐𝑜𝑠 2𝜋 𝑒𝑦 = 𝑅𝜔2𝑒𝑦
31

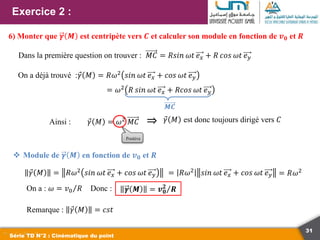

Exercice 2 :
Série TD N°2 : Cinématique du point
6) Monter que 𝜸 𝑴 est centripète vers 𝑪 et calculer son module en fonction de 𝒗𝟎 et 𝑹
 Module de 𝜸 𝑴 en fonction de 𝒗𝟎 et 𝑹
𝛾 𝑀 = 𝑅𝜔2
𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 = 𝑅𝜔2
𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 = 𝑅𝜔2
On a : 𝜔 = 𝑣0 𝑅 Donc : 𝜸 𝑴 = 𝒗𝟎
𝟐
𝑹
Remarque : 𝛾 𝑀 = 𝑐𝑠𝑡
On a déjà trouvé :𝛾 𝑀 = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
Dans la première question on trouver : 𝑀𝐶 = 𝑅𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
= 𝜔2 𝑅 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
𝑴𝑪
𝛾 𝑀 = 𝜔2
𝑀𝐶
Positive
⇒
Ainsi : 𝛾 𝑀 est donc toujours dirigé vers 𝐶
32
Exercice 2 :
Série TD N°2 : Cinématique du point

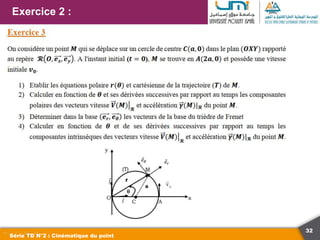

33
Exercice 2 :
Série TD N°2 : Cinématique du point

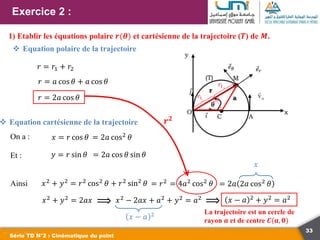

1) Etablir les équations polaire 𝒓(𝜽) et cartésienne de la trajectoire (𝑻) de 𝑴.
𝑟 = 𝑟1 + 𝑟2
𝑟 = 𝑎 cos 𝜃 + 𝑎 cos 𝜃
𝑟 = 2𝑎 cos 𝜃
 Equation polaire de la trajectoire
 Equation cartésienne de la trajectoire
On a : 𝑥 = 𝑟 cos 𝜃
Et : 𝑦 = 𝑟 sin 𝜃
= 2𝑎 cos2 𝜃
= 2𝑎 cos 𝜃 sin 𝜃
Ainsi 𝑥2
+ 𝑦2
= 𝑟2
cos2
𝜃 + 𝑟2
sin2
𝜃 = 𝑟2 = 4𝑎2 cos2 𝜃 = 2𝑎 2𝑎 cos2
𝜃
𝑥
𝑥2
+ 𝑦2
= 2𝑎𝑥 ⟹ 𝑥2
− 2𝑎𝑥 + 𝑎2
+ 𝑦2
= 𝑎2
⟹ 𝑥 − 𝑎 2 + 𝑦2 = 𝑎2
𝑥 − 𝑎 2 La trajectoire est un cercle de
rayon 𝒂 et de centre 𝑪(𝒂, 𝟎)
𝒓𝟐
𝑟1
𝑟1
34
Exercice 2 :
Série TD N°2 : Cinématique du point
2) Composants polaires de vitesse et d’accélération en fonction de 𝜽 et ses dérivées
Dans la base polaire le vecteur position s’écrit :
𝑉 𝑀
ℛ
= 𝑟𝑒𝑟 + 𝑟𝜃𝑒𝜃
𝑂𝑀 = 𝑟𝑒𝑟
Le vecteur vitesse est donc : Or on a : 𝑟 = 2𝑎 cos 𝜃
Ainsi : 𝑉 𝑀
ℛ
= −2𝑎𝜃 sin 𝜃 𝑒𝑟 + 2𝑎𝜃 cos 𝜃 𝑒𝜃 = 2𝑎𝜃 − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃
 Vitesse 𝑽 𝑴 𝓡
 Accélération 𝜸 𝑴 𝓡
On sait que : = 𝒓 − 𝒓𝜽𝟐 𝒆𝒓 + 𝒓𝜽 + 𝟐𝒓𝜽 𝒆𝜽 + 𝒛𝒆𝒛
𝜸 𝑴
𝓡
𝒓 − 𝒓𝜽𝟐
=
𝒓𝜽 + 𝟐𝒓𝜽 =
Car le mouvement est plan
−2𝑎 𝜃 𝑠𝑖𝑛 𝜃 + 𝜃2
cos 𝜃 − 2𝑎𝜃2
𝑐𝑜𝑠 𝜃
2𝑎𝜃 𝑐𝑜𝑠 𝜃 − 4𝑎𝜃2 sin 𝜃
= −2𝑎 𝜃 𝑠𝑖𝑛 𝜃 + 2𝜃2
cos 𝜃
= 2𝑎 𝜃 𝑐𝑜𝑠 𝜃 − 2𝜃2
sin 𝜃
𝜸 𝑴
𝓡
= −𝟐𝒂 𝜽 𝒔𝒊𝒏 𝜽 + 𝟐𝜽𝟐 𝒄𝒐𝒔 𝜽 𝒆𝒓 + 𝟐𝒂 𝜽 𝒄𝒐𝒔 𝜽 − 𝟐𝜽𝟐 𝒔𝒊𝒏 𝜽 𝒆𝜽
35

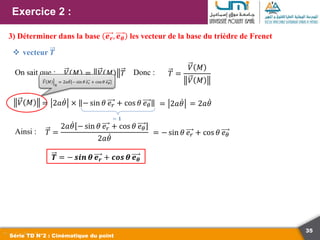

Exercice 2 :
Série TD N°2 : Cinématique du point
3) Déterminer dans la base 𝒆𝒓, 𝒆𝜽 les vecteur de la base du trièdre de Frenet
 vecteur 𝑻
On sait que : 𝑉 𝑀 = 𝑉 𝑀 𝑇 𝑇 =
𝑉 𝑀
𝑉 𝑀
𝑉 𝑀 = 2𝑎𝜃 = 2𝑎𝜃
Ainsi : 𝑇 =
2𝑎𝜃 − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃
2𝑎𝜃
= − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃
Donc :
𝑉 𝑀
ℛ
= 2𝑎𝜃 − sin 𝜃 𝑒𝑟 + cos𝜃 𝑒𝜃
= 2𝑎𝜃 × − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃
= 𝟏
𝑻 = − 𝒔𝒊𝒏 𝜽 𝒆𝒓 + 𝒄𝒐𝒔 𝜽 𝒆𝜽
36

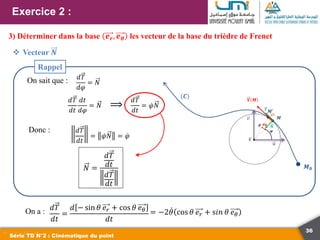

Exercice 2 :
Série TD N°2 : Cinématique du point
3) Déterminer dans la base 𝒆𝒓, 𝒆𝜽 les vecteur de la base du trièdre de Frenet
 Vecteur 𝑵
𝑑𝑇
𝑑𝑡
=
𝑑 − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃
𝑑𝑡
On a : = −2𝜃 cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃
On sait que : 𝑑𝑇
𝑑𝜑
= 𝑁
(𝑪)
𝑴𝟎
𝑴
𝑴′
𝑽 𝑴
𝒅𝝋
𝝋
𝝆
𝒗
𝒖
𝑻
𝑵
𝑪
𝑑𝑇
𝑑𝑡
𝑑𝑡
𝑑𝜑
= 𝑁
𝑑𝑇
𝑑𝑡
= 𝜑𝑁
⟹
Donc : 𝑑𝑇
𝑑𝑡
= 𝜑𝑁 = 𝜑
𝑁 =
𝑑𝑇
𝑑𝑡
𝑑𝑇
𝑑𝑡
Rappel
37

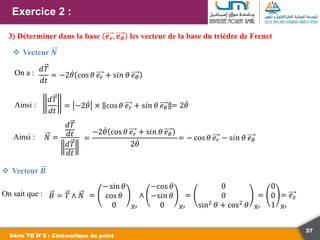

Exercice 2 :
Série TD N°2 : Cinématique du point
3) Déterminer dans la base 𝒆𝒓, 𝒆𝜽 les vecteur de la base du trièdre de Frenet
 Vecteur 𝑵
𝑑𝑇
𝑑𝑡
= −2𝜃 cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃
On a :
𝑑𝑇
𝑑𝑡
= −2𝜃 × cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃
Ainsi : = 2𝜃
Ainsi : 𝑁 =
𝑑𝑇
𝑑𝑡
𝑑𝑇
𝑑𝑡
=
−2𝜃 cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃
2𝜃
= − cos 𝜃 𝑒𝑟 − s𝑖𝑛 𝜃 𝑒𝜃
 Vecteur 𝑩
On sait que : 𝐵 = 𝑇 ∧ 𝑁 =
− sin 𝜃
cos 𝜃
0 ℛ′
∧
−cos 𝜃
−s𝑖𝑛 𝜃
0 ℛ′
=
0
0
sin2
𝜃 + cos2
𝜃 ℛ′
=
0
0
1 ℛ′
= 𝑒𝑧
38
Exercice 2 :
Série TD N°2 : Cinématique du point

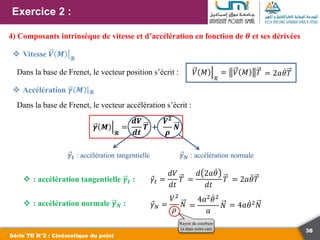

4) Composants intrinsèque de vitesse et d’accélération en fonction de 𝜽 et ses dérivées
 Vitesse 𝑽 𝑴 𝓡
Dans la base de Frenet, le vecteur position s’écrit : 𝑉 𝑀
ℛ
= 𝑉 𝑀 𝑇 = 2𝑎𝜃𝑇
 Accélération 𝜸 𝑴 𝓡
Dans la base de Frenet, le vecteur accélération s’écrit :
𝜸 𝑴
𝓡
=
𝒅𝑽
𝒅𝒕
𝑻 +
𝑽𝟐
𝝆
𝑵
𝛾𝑡 : accélération tangentielle 𝛾𝑁 : accélération normale
𝛾𝑡 =
𝑑𝑉
𝑑𝑡
𝑇 =
𝑑 2𝑎𝜃
𝑑𝑡
𝑇 = 2𝑎𝜃𝑇
 : accélération tangentielle 𝜸𝒕 :
 : accélération normale 𝜸𝑵 : 𝛾𝑁 =
𝑉2
𝜌
𝑁
Rayon de courbure
(a dans notre cas)
=
4𝑎2𝜃2
𝑎
𝑁 = 4𝑎𝜃2
𝑁
39

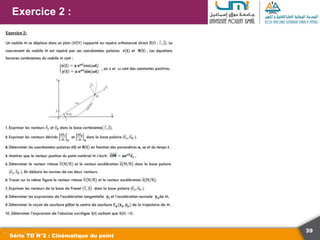

Exercice 2 :
Série TD N°2 : Cinématique du point
40

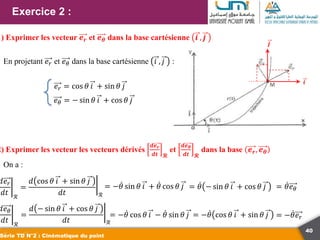

Exercice 2 :
Série TD N°2 : Cinématique du point
1) Exprimer les vecteur 𝒆𝒓 et 𝒆𝜽 dans la base cartésienne 𝒊 , 𝒋
En projetant 𝑒𝑟 et 𝑒𝜃 dans la base cartésienne 𝑖 , 𝑗 :
𝑒𝑟 = cos 𝜃 𝑖 + sin 𝜃 𝑗
𝑒𝜃 = − sin 𝜃 𝑖 + cos 𝜃 𝑗
𝒊
𝒋
2) Exprimer les vecteur les vecteurs dérivés
𝒅𝒆𝒓
𝒅𝒕 𝓡
et
𝒅𝒆𝜽
𝒅𝒕 𝓡
dans la base 𝒆𝒓, 𝒆𝜽
On a :
𝑑𝑒𝑟
𝑑𝑡 ℛ
=
𝑑 cos 𝜃 𝑖 + sin 𝜃 𝑗
𝑑𝑡 ℛ
= −𝜃 sin 𝜃 𝑖 + 𝜃 cos 𝜃 𝑗 = 𝜃 − sin 𝜃 𝑖 + cos 𝜃 𝑗 = 𝜃𝑒𝜃
𝑑𝑒𝜃
𝑑𝑡 ℛ
=
𝑑 − sin 𝜃 𝑖 + cos 𝜃 𝑗
𝑑𝑡 ℛ
= −𝜃 cos 𝜃 𝑖 − 𝜃 sin 𝜃 𝑗 = −𝜃 cos 𝜃 𝑖 + sin 𝜃 𝑗 = −𝜃𝑒𝑟
41
Exercice 2 :
Série TD N°2 : Cinématique du point

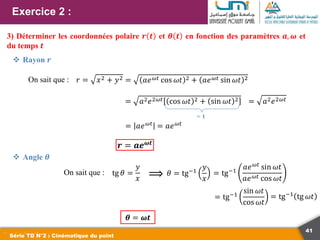

3) Déterminer les coordonnées polaire 𝒓 𝒕 et 𝜽 𝒕 en fonction des paramètres 𝒂, 𝝎 et
du temps 𝒕
On sait que : 𝑟 = 𝑥2 + 𝑦2 = 𝑎𝑒𝜔𝑡 cos 𝜔𝑡 2 + 𝑎𝑒𝜔𝑡 sin 𝜔𝑡 2
= 𝑎2𝑒2𝜔𝑡 cos 𝜔𝑡 2 + sin 𝜔𝑡 2
= 𝟏
= 𝑎2𝑒2𝜔𝑡
= 𝑎𝑒𝜔𝑡 = 𝑎𝑒𝜔𝑡
𝒓 = 𝒂𝒆𝝎𝒕
 Rayon 𝒓
 Angle 𝜽
On sait que : tg 𝜃 =
𝑦
𝑥 ⟹ 𝜃 = tg−1
𝑦
𝑥
= tg−1
𝑎𝑒𝜔𝑡
sin 𝜔𝑡
𝑎𝑒𝜔𝑡 cos 𝜔𝑡
= tg−1
sin 𝜔𝑡
cos 𝜔𝑡
= tg−1
tg 𝜔𝑡
𝜽 = 𝝎𝒕
42
Exercice 2 :
Série TD N°2 : Cinématique du point

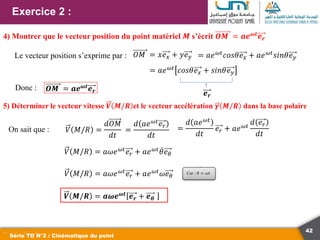

4) Montrer que le vecteur position du point matériel 𝑴 s’écrit 𝑶𝑴 = 𝒂𝒆𝝎𝒕
𝒆𝒓
Le vecteur position s’exprime par : 𝑂𝑀 = 𝑥𝑒𝑥 + 𝑦𝑒𝑦
Donc : 𝑶𝑴 = 𝒂𝒆𝝎𝒕
𝒆𝒓
5) Déterminer le vecteur vitesse 𝑽 𝑴/𝑹 et le vecteur accélération 𝜸 𝑴/𝑹 dans la base polaire
On sait que : 𝑉 𝑀/𝑅 =
𝑑𝑂𝑀
𝑑𝑡
=
𝑑 𝑎𝑒𝜔𝑡
𝑒𝑟
𝑑𝑡
=
𝑑 𝑎𝑒𝜔𝑡
𝑑𝑡
𝑒𝑟 + 𝑎𝑒𝜔𝑡
𝑑 𝑒𝑟
𝑑𝑡
𝑉 𝑀/𝑅 = 𝑎𝜔𝑒𝜔𝑡
𝑒𝑟 + 𝑎𝑒𝜔𝑡
𝜃𝑒𝜃
𝑉 𝑀/𝑅 = 𝑎𝜔𝑒𝜔𝑡
𝑒𝑟 + 𝑎𝑒𝜔𝑡
𝜔𝑒𝜃
Car : 𝜃 = 𝜔𝑡
𝑽 𝑴/𝑹 = 𝒂𝝎𝒆𝝎𝒕 𝒆𝒓 + 𝒆𝜽
= 𝑎𝑒𝜔𝑡
𝑐𝑜𝑠𝜃𝑒𝑥 + 𝑎𝑒𝜔𝑡
𝑠𝑖𝑛𝜃𝑒𝑦
= 𝑎𝑒𝜔𝑡
𝑐𝑜𝑠𝜃𝑒𝑥 + 𝑠𝑖𝑛𝜃𝑒𝑦
𝒆𝒓
43
Exercice 2 :
Série TD N°2 : Cinématique du point

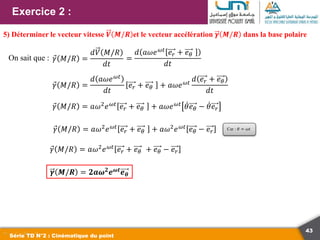

5) Déterminer le vecteur vitesse 𝑽 𝑴/𝑹 et le vecteur accélération 𝜸 𝑴/𝑹 dans la base polaire
On sait que : 𝛾 𝑀/𝑅 =
𝑑𝑉 𝑀/𝑅
𝑑𝑡
=
𝑑 𝑎𝜔𝑒𝜔𝑡
𝑒𝑟 + 𝑒𝜃
𝑑𝑡
𝛾 𝑀/𝑅 =
𝑑 𝑎𝜔𝑒𝜔𝑡
𝑑𝑡
𝑒𝑟 + 𝑒𝜃 + 𝑎𝜔𝑒𝜔𝑡
𝑑 𝑒𝑟 + 𝑒𝜃
𝑑𝑡
𝛾 𝑀/𝑅 = 𝑎𝜔2
𝑒𝜔𝑡
𝑒𝑟 + 𝑒𝜃 + 𝑎𝜔2
𝑒𝜔𝑡
𝑒𝜃 − 𝑒𝑟 Car : 𝜃 = 𝜔𝑡
𝛾 𝑀/𝑅 = 𝑎𝜔2
𝑒𝜔𝑡
𝑒𝑟 + 𝑒𝜃 + 𝑎𝜔𝑒𝜔𝑡
𝜃𝑒𝜃 − 𝜃𝑒𝑟
𝛾 𝑀/𝑅 = 𝑎𝜔2𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃 + 𝑒𝜃 − 𝑒𝑟
𝜸 𝑴/𝑹 = 𝟐𝒂𝝎𝟐
𝒆𝝎𝒕
𝒆𝜽
44

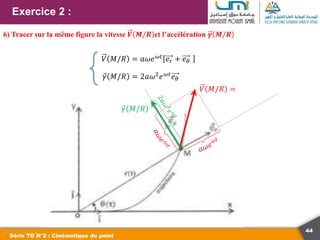

Exercice 2 :
Série TD N°2 : Cinématique du point
6) Tracer sur la même figure la vitesse 𝑽 𝑴/𝑹 et l’accélération 𝜸 𝑴/𝑹
𝛾 𝑀/𝑅 = 2𝑎𝜔2
𝑒𝜔𝑡
𝑒𝜃
𝑉 𝑀/𝑅 = 𝑎𝜔𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃
𝑉 𝑀/𝑅 =
𝛾 𝑀/𝑅

Contenu connexe

Tendances

Cours engrenages v2
Cours engrenages v2Cours engrenages v2
Cours engrenages v2
BENFAH

Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2
Quang Huy Nguyen

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2
Mohamed Mtaallah

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)
Aissa Ouai

Poly td ea
Poly td eaPoly td ea
Poly td ea
Salah-Eddine MAAFI

Exercices rdm diplomes 05 14
Exercices  rdm diplomes 05 14Exercices  rdm diplomes 05 14
Exercices rdm diplomes 05 14
m.a bensaaoud

[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2
[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2
[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2
PHAM Van Thuan

Cours RDM 1.pdf
Cours RDM 1.pdfCours RDM 1.pdf
Cours RDM 1.pdf
NadiaFernndez14

Chapitre 7 torsion pure
Chapitre 7 torsion pureChapitre 7 torsion pure
Chapitre 7 torsion pure
Mouna Souissi

Chap 6 c barrages en remblais
Chap 6 c barrages en remblaisChap 6 c barrages en remblais
Chap 6 c barrages en remblais
Souhila Benkaci

Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2
Mohamed Mtaallah

Flexion composée résumés et exercices résolus
Flexion composée résumés et exercices résolusFlexion composée résumés et exercices résolus
Flexion composée résumés et exercices résolus
autremethode

Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...
Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...
Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...
SOUISSI Anis

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2
Quang Huy Nguyen

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement
Jean-Philippe Lehoux

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Imed Frioukh

Formules hydro
Formules hydroFormules hydro
Formules hydro
vrd123

Diode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices CorrigésDiode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices Corrigés
RAMZI EL IDRISSI

Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012
Majda El Aouni

Cours rdm
Cours rdmCours rdm
Cours rdm
Rafik Arslene


Tendances (20)

Cours engrenages v2
Cours engrenages v2Cours engrenages v2
Cours engrenages v2

Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2Diagrammes d'interraction M-N Selon l'Eurocode 2
Diagrammes d'interraction M-N Selon l'Eurocode 2

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)

Poly td ea
Poly td eaPoly td ea
Poly td ea

Exercices rdm diplomes 05 14
Exercices  rdm diplomes 05 14Exercices  rdm diplomes 05 14
Exercices rdm diplomes 05 14

[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2
[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2
[Soutenance du PFE] Étude du flambement des poteaux selon l'EC2

Cours RDM 1.pdf
Cours RDM 1.pdfCours RDM 1.pdf
Cours RDM 1.pdf

Chapitre 7 torsion pure
Chapitre 7 torsion pureChapitre 7 torsion pure
Chapitre 7 torsion pure

Chap 6 c barrages en remblais
Chap 6 c barrages en remblaisChap 6 c barrages en remblais
Chap 6 c barrages en remblais

Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2Cahier Meca 3 ST Part 2/2
Cahier Meca 3 ST Part 2/2

Flexion composée résumés et exercices résolus
Flexion composée résumés et exercices résolusFlexion composée résumés et exercices résolus
Flexion composée résumés et exercices résolus

Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...
Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...
Eurocode : Structures Métalliques Et En Béton Armé, Conception Et Calcul Des ...

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...

Formules hydro
Formules hydroFormules hydro
Formules hydro

Diode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices CorrigésDiode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices Corrigés

Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012

Cours rdm
Cours rdmCours rdm
Cours rdm


Similaire à Corrigé SERIE 2 cinématique du point.pptx

Corrigé TD chapitre I.pptx
Corrigé TD chapitre I.pptxCorrigé TD chapitre I.pptx
Corrigé TD chapitre I.pptx
Midoxotk

Ball_beam_partie théorique2.docx
Ball_beam_partie théorique2.docxBall_beam_partie théorique2.docx
Ball_beam_partie théorique2.docx
SAIEFEDDINEELAMRI

Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)
meng try

Chapitre 1 auto base
Chapitre 1 auto baseChapitre 1 auto base
Chapitre 1 auto base
simo927066

Chapitre 1 automatique de base
Chapitre 1 automatique de  baseChapitre 1 automatique de  base
Chapitre 1 automatique de base
simo927066

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques
Ramin Samadi

Bac 2022 - Corrigé maths
Bac 2022 - Corrigé mathsBac 2022 - Corrigé maths
Bac 2022 - Corrigé maths
LETUDIANT1

Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4
ulrich loemba

Rapport m3o brini_anouar
Rapport m3o brini_anouarRapport m3o brini_anouar
Rapport m3o brini_anouar
Anwar Brini

Anuel physique chimie
Anuel physique chimieAnuel physique chimie
Anuel physique chimie
moussa aharchi

Vibration Mécanique
Vibration MécaniqueVibration Mécanique
Vibration Mécanique
Smee Kaem Chann

Tp3
Tp3Tp3
transparents-Algo-complexite.pdf
transparents-Algo-complexite.pdftransparents-Algo-complexite.pdf
transparents-Algo-complexite.pdf
abdallahyoubiidrissi1

abstract of end of year project
abstract of end of year projectabstract of end of year project
abstract of end of year project
khattabi nader

Maths Annexes
Maths AnnexesMaths Annexes
Maths Annexes
Walid Chamour

Meqanique du point materiel
Meqanique du point materielMeqanique du point materiel
Meqanique du point materiel
sarah Benmerzouk

Exercices corriges application_lineaire_et_determinants
Exercices corriges application_lineaire_et_determinantsExercices corriges application_lineaire_et_determinants
Exercices corriges application_lineaire_et_determinants
sarah Benmerzouk

Les Filtres Numeriques
Les Filtres NumeriquesLes Filtres Numeriques
Les Filtres Numeriques
SAHELAicha

Cours3 Réponse fréquentielle des systèmes dynamiques continus LTI
Cours3 Réponse fréquentielle des systèmes dynamiques continus LTICours3 Réponse fréquentielle des systèmes dynamiques continus LTI
Cours3 Réponse fréquentielle des systèmes dynamiques continus LTI
sarah Benmerzouk


Similaire à Corrigé SERIE 2 cinématique du point.pptx (20)

Corrigé TD chapitre I.pptx
Corrigé TD chapitre I.pptxCorrigé TD chapitre I.pptx
Corrigé TD chapitre I.pptx

Ball_beam_partie théorique2.docx
Ball_beam_partie théorique2.docxBall_beam_partie théorique2.docx
Ball_beam_partie théorique2.docx

Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)Projet Methode numerique_(MENG Try)
Projet Methode numerique_(MENG Try)

Chapitre 1 auto base
Chapitre 1 auto baseChapitre 1 auto base
Chapitre 1 auto base

Chapitre 1 automatique de base
Chapitre 1 automatique de  baseChapitre 1 automatique de  base
Chapitre 1 automatique de base

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques

Bac 2022 - Corrigé maths
Bac 2022 - Corrigé mathsBac 2022 - Corrigé maths
Bac 2022 - Corrigé maths

Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4Limites classiques de toutes les fonctions 4
Limites classiques de toutes les fonctions 4

Rapport m3o brini_anouar
Rapport m3o brini_anouarRapport m3o brini_anouar
Rapport m3o brini_anouar

Anuel physique chimie
Anuel physique chimieAnuel physique chimie
Anuel physique chimie

Vibration Mécanique
Vibration MécaniqueVibration Mécanique
Vibration Mécanique

Exercice intégrales
Exercice intégralesExercice intégrales
Exercice intégrales

Tp3
Tp3Tp3
Tp3

transparents-Algo-complexite.pdf
transparents-Algo-complexite.pdftransparents-Algo-complexite.pdf
transparents-Algo-complexite.pdf

abstract of end of year project
abstract of end of year projectabstract of end of year project
abstract of end of year project

Maths Annexes
Maths AnnexesMaths Annexes
Maths Annexes

Meqanique du point materiel
Meqanique du point materielMeqanique du point materiel
Meqanique du point materiel

Exercices corriges application_lineaire_et_determinants
Exercices corriges application_lineaire_et_determinantsExercices corriges application_lineaire_et_determinants
Exercices corriges application_lineaire_et_determinants

Les Filtres Numeriques
Les Filtres NumeriquesLes Filtres Numeriques
Les Filtres Numeriques

Cours3 Réponse fréquentielle des systèmes dynamiques continus LTI
Cours3 Réponse fréquentielle des systèmes dynamiques continus LTICours3 Réponse fréquentielle des systèmes dynamiques continus LTI
Cours3 Réponse fréquentielle des systèmes dynamiques continus LTI


Dernier

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024
idelewebmestre

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
manalishivani8

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
iheberry

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele


Dernier (7)

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf


Corrigé SERIE 2 cinématique du point.pptx

  • 1. Cinématique du point 1ère année Sciences et techniques 1 Série TD N°2 : Cinématique du point Par : Pr. Mehdi El Amine
  • 2. 2 Exercice 1 : Série TD N°2 : Cinématique du point 7) Déterminer l’expression de 𝑠(𝑡) avec 𝑠(0) = 0
  • 3. 3 Exercice 1 : Série TD N°2 : Cinématique du point 1) Exprimer le vecteur position 𝑶𝑴 dans le référentiel 𝑹(𝑶, i, j , 𝒌 ) 𝑂𝑀 = 𝑥 i + 𝑦 j + 𝑧 k 𝑶𝑴 = 𝑹 𝐜𝐨𝐬 𝜽 i + 𝑹 𝐬𝐢𝐧 𝜽 j + 𝒉𝜽k 2) Calculer la vitesse 𝑽 𝑴 et l’accélération 𝜸 𝑴 de 𝑴 par rapport au référentiel 𝑹  Vitesse 𝑽 𝑴 Dans la base cartésienne, le vecteur vitesse s’exprime par : 𝑉 𝑀 = 𝑑𝑂𝑀 𝑑𝑡 𝑅 = 𝑥i + 𝑦j + 𝑧k = 𝑑 𝑅 cos 𝜃 𝑑𝑡 i + 𝑑 𝑅 sin 𝜃 𝑑𝑡 j + 𝑑 ℎ𝜃 𝑑𝑡 k 𝑽 𝑴 = −𝑹𝝎𝐬𝐢𝐧 𝜽 i + 𝑹𝝎𝐜𝐨𝐬 𝜽 j + 𝒉𝝎 k
  • 4. 4 Exercice 1 : Série TD N°2 : Cinématique du point  Accélération 𝜸 𝑴 Dans la base cartésienne, le vecteur accélération s’exprime par : 𝛾 𝑀 = 𝑥i + 𝑦j + 𝑧k = ) 𝑑(−𝑅𝜔sin 𝜃 𝑑𝑡 i + ) 𝑑(𝑅𝜔cos 𝜃 𝑑𝑡 j + ) 𝑑(ℎ𝜔 𝑑𝑡 k = −𝑅𝜔2 cos 𝜃 i − 𝑅𝜔2 sin 𝜃j 𝜸 𝑴 = −𝑹𝝎𝟐 𝐜𝐨𝐬 𝜽 i + 𝐬𝐢𝐧 𝜽j = 𝑉 𝑥i + 𝑉 𝑦j + 𝑉 𝑧k
  • 5. 5 Exercice 1 : Série TD N°2 : Cinématique du point 3) En déduire les normes de ces vecteurs  Norme de 𝑽 𝑴 On a ∶ 𝑉 𝑀 = −𝑅𝜔sin 𝜃 i + 𝑅𝜔cos 𝜃 j + ℎ𝜔 k Donc ∶ 𝑉 𝑀 = −𝑅𝜔sin 𝜃 2 + 𝑅𝜔cos 𝜃 2 + ℎ𝜔 2 = 𝑅2𝜔2sin2 𝜃 + 𝑅2𝜔2cos2 𝜃 + ℎ2𝜔2 = 𝑅2𝜔2 sin2 𝜃 + cos2 𝜃 + ℎ2𝜔2 = 𝑅2𝜔2 + ℎ2𝜔2 𝑽 𝑴 = 𝝎 𝑹𝟐 + 𝒉𝟐 𝜔 est positif donc : 𝜔 = 𝜔 = 𝜔 𝑅2 + ℎ2
  • 6. 6 Exercice 1 : Série TD N°2 : Cinématique du point  Norme de 𝜸 𝑴 On a trouvé que ∶ 𝛾 𝑀 = −𝑅𝜔2cos 𝜃 i − 𝑅𝜔2sin 𝜃j Donc ∶ 𝛾 𝑀 = −𝑅𝜔2cos 𝜃 2 + −𝑅𝜔2sin 𝜃 2 = 𝑅2𝜔4cos2 𝜃 + 𝑅2𝜔4sin2 𝜃 = 𝑅2𝜔4 cos2 𝜃 + sin2 𝜃 = 𝑅2𝜔4 = 𝑅 . 𝜔2 R est positif donc : 𝑅 = 𝑅 𝜸 𝑴 = 𝑹𝝎𝟐
  • 7. 7 Exercice 1 : Série TD N°2 : Cinématique du point 4) Exprimer le vecteur position 𝑂𝑀 dans 𝑹′ (𝑶, 𝒆𝒓, 𝒆𝜽 , 𝒌 ) D’après la figure ci-dessus, qui illustre les coordonnées cylindriques, nous avons : 𝑂𝑀 = 𝑂𝐻 + 𝐻𝑀 = 𝑟𝑒𝑟 + 𝑧𝑘 𝑶𝑴 = 𝑹𝒆𝒓 + 𝒉𝜽𝒌 𝑟 𝑟 = 𝑥2 + 𝑦2 = 𝑅 𝑧 = ℎ𝜃
  • 8. 8 Exercice 1 : Série TD N°2 : Cinématique du point 5) Exprimer la vitesse 𝑉 𝑀 et l’accélération 𝛾 𝑀 de M dans le référentiel 𝑅′ (𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 )  Expression de 𝑉 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 ) Remarque : dans cet exercice, nous voulons calculer la vitesse/accélération de M par rapport au repère R mais exprimé dans le repère R’(en fonction des vecteurs de la base de R’) Dans la base cylindrique, le vecteur vitesse s’exprime par : Et on sait que : 𝑉 𝑀 = 𝑑𝑂𝑀 𝑑𝑡 𝑅 = 𝑟𝑒𝑟 + 𝑟𝜃𝑒𝜃 + 𝑧𝑘 𝑟 = 𝑅 = 0 Car R est constant 𝑟𝜃 = 𝑅𝜔 𝑧 = ℎ𝜔 Ainsi : 𝑽 𝑴 = 𝑹𝝎𝒆𝜽 + 𝒉𝝎𝒌
  • 9. 9 Exercice 1 : Série TD N°2 : Cinématique du point  Expression de 𝛾 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 ) 𝜸 𝑴 = −𝑹𝝎𝟐𝒆𝒓 Dans la base cylindrique, le vecteur accélération s’exprime par : Et on sait que : 𝛾 𝑀 = 𝑑𝑉 𝑀 𝑑𝑡 𝑅 = 𝑟 − 𝑟𝜃2 𝑒𝑟 + 𝑟𝜃 + 2𝑟𝜃 𝑒𝜃 + 𝑧𝑘 𝑟 − 𝑟𝜃2 = 0 − 𝑅𝜔2 𝑟𝜃 + 2𝑟𝜃 = 0 𝑧 = 𝑑 ℎ𝜔 𝑑𝑡 Ainsi : = −𝑅𝜔2 = 0
  • 10. 10 Exercice 1 : Série TD N°2 : Cinématique du point 6) Trouver les expressions de la vitesse 𝑉 𝑀 et de l’accélération 𝛾 𝑀 dans le repère de Frenet 𝑅′′(𝑀; 𝑇, 𝑁, 𝐵) et en déduire le rayon de courbure 𝜌 de la trajectoire Remarque : dans cet exercice, nous voulons calculer la vitesse/accélération de M par rapport au repère R mais exprimé dans le repère R’’(en fonction des vecteurs de la base de Frenet)  Expression de 𝑉 𝑀 dans le référentiel 𝑅′ (𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 ) D’après le cours, le vecteur vitesse s’exprime dans le repère de Frenet par : 𝑉 𝑀 = 𝑉 𝑀 𝑇 𝑽 𝑴 = 𝝎 𝑹𝟐 + 𝒉𝟐 𝑻
  • 11. 11 Exercice 1 : Série TD N°2 : Cinématique du point  Expression de 𝛾 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 ) D’après le cours, le vecteur accélération s’exprime dans le repère de Frenet par : 𝛾 𝑀 = 𝑑 𝑉 𝑀 𝑑𝑡 𝑇 + 𝑉 𝑀 2 𝜌 𝑁 𝜸𝑻 𝜸𝑵 On a : 𝛾𝑇 = 𝑑 𝜔 𝑅2 + ℎ2 𝑑𝑡 = 0 𝜔 𝑅2 + ℎ2 est une constante car 𝜔, 𝑅 et ℎ sont des constantes On a : 𝛾𝑁 = 𝑉 𝑀 2 𝜌 Mais on connait pas encore le rayon de courbure 𝜌
  • 12. 12 Exercice 1 : Série TD N°2 : Cinématique du point  Expression de 𝛾 𝑀 dans le référentiel 𝑅′(𝑂, 𝑒𝑟, 𝑒𝜃 , 𝑘 ) Nous allons trouver 𝛾𝑇 avec une autre méthode : On sait que 𝛾 𝑀 = 𝛾𝑇 𝑇 + 𝛾𝑁𝑁 𝑑𝑜𝑛𝑐 ∶ 𝛾 𝑀 = 𝛾𝑇 2 + 𝛾𝑁 2 donc : 𝛾𝑁 = 𝛾 𝑀 2 − 𝛾𝑇 2 Ainsi : 𝛾𝑁 = 𝑅2𝜔4 − 0 R est positif donc : 𝑅 = 𝑅 Ainsi : 𝜸 𝑴 = 𝑹𝝎𝟐 𝑵 = 𝑅 𝜔2 = 𝑅𝜔2
  • 13. 13 Exercice 1 : Série TD N°2 : Cinématique du point  Déduire le rayon de courbure 𝜌 de la trajectoire D’après le cours, on sait que : 𝛾𝑁 = 𝑉 𝑀 2 𝜌 Or, nous avons trouvé dans la question précédente 𝛾𝑁 = 𝑅𝜔2 Donc 𝑉 𝑀 2 𝜌 = 𝑅𝜔2 Ainsi : 𝜌 = 𝑉 𝑀 2 𝑅𝜔2 = 𝜔2 𝑅2 + ℎ2 𝑅𝜔2 = 𝑅2 + ℎ2 𝑅 Donc : 𝝆 = 𝑹𝟐+𝒉𝟐 𝑹
  • 14. Exercice 1 : 14 Série TD N°2 : Cinématique du point 7) Déterminer l’expression de 𝒔(𝒕) avec 𝒔(𝟎) = 𝟎 On sait que : 𝑉 𝑀 = 𝑑𝑆 𝑑𝑡 Avec 𝑆 l’abscisse curviligne Donc : 𝑑𝑆 = 𝑉 𝑀 𝑑𝑡 = 𝜔 𝑅2 + ℎ2𝑑𝑡 Ainsi : 𝑆 𝑡 = 𝜔 𝑅2 + ℎ2𝑑𝑡 + 𝐶 = 𝜔 𝑅2 + ℎ2𝑡 + 𝐶 Avec 𝐶 une constance À 𝑡 = 0 on a 𝑆(0) = 0 donc : 𝐶 = 0 Donc : 𝑺 𝒕 = 𝝎 𝑹𝟐 + 𝒉𝟐𝒕
  • 15. 15 Exercice 4 : Série TD N°2 : Cinématique du point 𝜃
  • 16. 16 Exercice 4 : Série TD N°2 : Cinématique du point 1) Déterminer les équations paramétriques des coordonnées polaires 𝒓(𝒕) et 𝜽 𝒕 (on prend 𝒓(𝒕) = 𝟎 et 𝜽(𝒕) = 𝟎). 𝑑𝑟(𝑡) 𝑑𝑡 = 𝑉0 𝑴 avance à vitesse constante 𝑽𝟎 le long d’une tige, donc : 𝑟 𝑡 = 𝑉0𝑑𝑡 + 𝐶 ⟹ À 𝑡 = 0 on a 𝑟 0 = 0 Donc : = 𝑉0𝑡 + 𝐶 𝐶 = 0 La tige tourne à vitesse angulaire 𝝎 constante : 𝑑𝜃(𝑡) 𝑑𝑡 = 𝜔 ⟹ 𝜃(𝑡) = 𝜔𝑑𝑡 + 𝐾 ⟹ 𝜃(𝑡) = 𝜔𝑡 + 𝐾 À 𝑡 = 0 on a 𝜔 0 = 0 Donc : 𝐾 = 0 𝜽(𝒕) = 𝝎𝒕 𝒓(𝒕) = 𝑽𝟎𝒕  Équation de 𝒓(𝒕) :  Équation de 𝜽(𝒕) : Une constante Une constante
  • 17. 17 Exercice 4 : Série TD N°2 : Cinématique du point 2) Quelle est la trajectoire suivie par le point matériel. Donner l’allure de cette trajectoire.  Allure de la trajectoire : 𝜃(𝑡) = 𝜔𝑡 𝑟(𝑡) = 𝑉0𝑡 𝑟 = 𝑉0 𝜔 𝜃 𝜽 𝒓 0 0 𝜋 2 𝜋𝑉0 2𝜔 𝜋 𝜋𝑉0 𝜔 3𝜋 2 3 𝜋𝑉0 2𝜔 2𝜋 2 𝜋𝑉0 𝜔 Equations paramétriques : Equation de la trajectoire : D’après cette équation, plus l’angle 𝜃 augmente, plus le point 𝑀 s’éloigne de 𝑂 ⟹ la trajectoire est une spirale 𝜋𝑉0 2𝜔
  • 18. 18 Exercice 4 : Série TD N°2 : Cinématique du point 3) Déterminer la vitesse de 𝑴 en projection sur la base des coordonnées polaires 𝒆𝒓, 𝒆𝜽 La vitesse du point 𝑀 dans la base polaire : 𝑉 𝑀 = 𝑟𝑒𝑟 + 𝑟𝜃𝑒𝜃 + 𝑧𝑒𝑧 𝜃(𝑡) = 𝜔𝑡 𝑟(𝑡) = 𝑉0𝑡 𝑽 𝑴 = 𝑽𝟎𝒆𝒓 + 𝑽𝟎𝝎𝒕𝒆𝜽 = 𝑽𝟎 𝒆𝒓 + 𝝎𝒕𝒆𝜽 4) Déterminer le vecteur 𝑻 tangent à la trajectoire ainsi que le vecteur normal 𝑵 On sait que : 𝑉 𝑀 = 𝑉 𝑀 𝑇 ⟹ 𝑇 = 𝑉 𝑀 𝑉 𝑀 = 𝑉0 𝑒𝑟 + 𝜔𝑡𝑒𝜃 𝑉0 12 + 𝜔2𝑡2 𝑻 = 𝒆𝒓 𝟏 + 𝝎𝟐𝒕𝟐 + 𝝎𝒕𝒆𝜽 𝟏 + 𝝎𝟐𝒕𝟐  Vecteur 𝑻 : Car le mouvement est dans le plan (OXY)
  • 19. 19 Exercice 4 : Série TD N°2 : Cinématique du point 4) Déterminer le vecteur 𝑻 tangent à la trajectoire ainsi que le vecteur normal 𝑵  Vecteur 𝑵 : 𝑀 𝑻 𝑵 On sait que : 𝑁 = 𝐵 ∧ 𝑇 Déjà déterminé 𝐵 : vecteur unitaire ⊥ au plan formé par 𝑇 et 𝑁 Or , le mouvement se produit sur (𝑂𝑋𝑌) ⟹ Donc 𝑇 et 𝑁 appartiennent au plan (𝑂𝑋𝑌) Donc 𝐵 est le vecteur unitaire ⊥ à (𝑂𝑋𝑌) ⟹ 𝐵 = 𝑒𝑧 Ou 𝐵 = −𝑒𝑧 Or on sait que le trièdre 𝑇, 𝑁 et 𝐵 doit être direct ⟹ 𝑩 = 𝒆𝒛 Dirigé vers le centre de courbure ?
  • 20. 20 Exercice 4 : Série TD N°2 : Cinématique du point 4) Déterminer le vecteur 𝑻 tangent à la trajectoire ainsi que le vecteur normal 𝑵  Vecteur 𝑵 : 𝑀 𝑻 𝑵 Ainsi : 𝑁 = 𝐵 ∧ 𝑇 𝑁 = 1 1 + 𝜔2𝑡2 0 0 1 ℛ′ ∧ 1 𝜔𝑡 0 ℛ′ 𝑵 = 𝟏 𝟏 + 𝝎𝟐𝒕𝟐 −𝝎𝒕 𝟏 𝟎 𝓡′ ℛ′ 𝑒𝑟, 𝑒𝜃, 𝑒𝑧 : base cylindrique
  • 21. 21 Exercice 4 : Série TD N°2 : Cinématique du point 5) Calculer l’accélération du point matériel 𝑴 en projection sur 𝒆𝒓, 𝒆𝜽 . En déduire le rayon de courbure 𝑹𝒄 de la projection en fonction du temps. 𝛾 𝑀 ℛ = 𝑟 − 𝑟𝜃2 𝑒𝑟 + 𝑟𝜃 + 2𝑟𝜃 𝑒𝜃 + 𝑧𝑒𝑧 On sait que : 𝜸 𝑴 𝓡 = −𝑽𝟎𝒕𝝎𝟐 𝒆𝒓 + 𝟐𝑽𝟎𝝎𝒆𝜽 = 𝑽𝟎𝝎 −𝒕𝝎𝒆𝒓 + 𝟐𝒆𝜽 Car le mouvement est dans le plan (OXY)  Accélération du point matériel 𝑴  Rayon de courbure 𝑹𝒄 On sait que : 𝛾 𝑀 ℛ = 𝛾𝑇 + 𝛾𝑁 Ainsi : 𝛾𝑁 = 𝛾 𝑀 2 − 𝛾𝑇 2 𝛾𝑇 = 𝑑𝑉 𝑑𝑡 = 𝑑 𝑉0 1 + 𝜔2𝑡2 𝑑𝑡 = 𝑉0𝜔2 𝑡 1 + 𝜔2𝑡2 𝛾 𝑀 = 𝑉0𝜔 𝑡2𝜔2 + 4 𝛾𝑁 = 𝑉0 2 𝜔2 𝑡2𝜔2 + 4 − 𝑉0 2 𝜔4𝑡2 1 + 𝜔2𝑡2 = 𝑉0𝜔 2 + 𝜔2𝑡2 1 + 𝜔2𝑡2 𝜃(𝑡) = 𝜔𝑡 𝑟(𝑡) = 𝑉0𝑡
  • 22. 22 Exercice 4 : Série TD N°2 : Cinématique du point 5) Calculer l’accélération du point matériel 𝑴 en projection sur 𝒆𝒓, 𝒆𝜽 . En déduire le rayon de courbure 𝑹𝒄 de la projection en fonction du temps.  Rayon de courbure 𝑹𝒄 Or, on sait que : 𝛾𝑁 = 𝑉2 𝑅𝑐 𝑉0 2 1 + 𝜔2𝑡2 𝑅𝑐 = 𝑉0𝜔 2 + 𝜔2𝑡2 1 + 𝜔2𝑡2 ⟹ 𝑅𝑐 = 𝑉0 2 1 + 𝜔2𝑡2 1 + 𝜔2𝑡2 𝑉0𝜔 2 + 𝜔2𝑡2 = 𝑉0𝜔 2 + 𝜔2𝑡2 1 + 𝜔2𝑡2 Expression de 𝛾𝑁 qu’on viens de trouver 𝑹𝒄 = 𝑽𝟎 𝟏 + 𝝎𝟐 𝒕𝟐 𝟑 𝟐 𝝎 𝟐 + 𝝎𝟐𝒕𝟐
  • 23. 23 Exercice 2 : Série TD N°2 : Cinématique du point
  • 24. 24 Exercice 2 : Série TD N°2 : Cinématique du point 1) Quelle sont, à l’instant 𝒕, les coordonnées cartésiennes (𝒙(𝒕) et 𝒚(𝒕)) du point 𝑴 de la périphérie de la roue en fonction de 𝑹 et 𝜽. On sait que : 𝑂𝑀 = 𝑂𝐼 + 𝐼𝐶 + 𝐶𝑀 𝑂𝐼 = 𝑥𝐼𝑒𝑥 = 𝑥𝑐𝑒𝑥 𝐼𝐶 = 𝑅𝑒𝑦 𝐶𝑀 = −𝑅 sin 𝜃 𝑒𝑥 − 𝑅 cos 𝜃 𝑒𝑦 𝑣𝑐 = 𝑑𝑥𝑐 𝑑𝑡 = 𝑅 𝑑𝜃 𝑑𝑡 ⟹ 𝑑𝑥𝑐 = 𝑅𝑑𝜃 ⟹ 𝑥𝑐 = 𝑅𝑑𝜃 + 𝐶 = 𝑅𝜃 + 𝐶 à l′instant initial, 𝑀 coïncide avec 𝑂 𝑥𝑐 = 0 ⟹ 𝐶 = 0 𝑥𝑐 = 𝑅𝜃 Donc : ⟹ 𝑂𝑀 = 𝑅𝜃𝑒𝑥 + 𝑅𝑒𝑦 − 𝑅 sin 𝜃 𝑒𝑥 − 𝑅cos 𝜃 𝑒𝑦 𝑶𝑴 = 𝑹𝜽 − 𝑹 𝒔𝒊𝒏 𝜽 𝒆𝒙 + 𝑹 − 𝑹 𝒄𝒐𝒔 𝜽 𝒆𝒚 𝒙(𝒕) 𝒚(𝒕) Une constante = 𝑹 𝜽 − 𝒔𝒊𝒏 𝜽 𝒆𝒙 + 𝑹 𝟏 − 𝒄𝒐𝒔 𝜽 𝒆𝒚 ⟹ 𝜃 = 0
  • 25. 25 Exercice 2 : Série TD N°2 : Cinématique du point 2) Quelle est l’allure de la trajectoire suivie par le point 𝑴. Nous considérerons les angles 𝜽 = 𝟎 , 𝝅 𝟐 , 𝝅 , 𝟑𝝅 𝟐 , 𝟐𝝅. On suppose que le mouvement de 𝑪 est uniforme de vitesse 𝒗𝒄 = 𝒗𝟎 𝜽 𝒙 𝒕 𝒚 𝒕 0 0 0 𝜋 2 𝜋 2 − 1 = 0,57𝑅 1𝑅 𝜋 𝜋 = 3,14𝑅 2𝑅 3 𝜋 2 3 𝜋 2 + 1 = 5,71𝑅 1𝑅 2𝜋 2𝜋 = 6,28𝑅 0 𝑥 𝑡 = 𝑅 𝜃 − 𝑠𝑖𝑛 𝜃 𝑦 𝑡 = 𝑅 1 − 𝑐𝑜𝑠 𝜃 𝑅 𝑅
  • 26. 26 Exercice 2 : Série TD N°2 : Cinématique du point 3) Déterminer les composantes 𝑽𝒙 et 𝑽𝒚 de la vitesse et les composantes 𝜸𝒙 et 𝜸𝒚 de l’accélération. On pose 𝝎 = 𝒗𝟎 𝑹 On a déjà trouvé : 𝑂𝑀 = 𝑅 𝜃 − 𝑠𝑖𝑛 𝜃 𝑒𝑥 + 𝑅 1 − 𝑐𝑜𝑠 𝜃 𝑒𝑦 et : 𝜃 = 𝑣𝑐 𝑅 𝑡 = 𝜔𝑡 𝑂𝑀 = 𝑅 𝜔𝑡 − 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 On sait que :  Vitesse : 𝑉 𝑀 ℛ = 𝑑𝑂𝑀 𝑑𝑡 ℛ = 𝑥𝑒𝑥 + 𝑦𝑒𝑦 = 𝑑𝑅 𝜔𝑡 − 𝑠𝑖𝑛 𝜔𝑡 𝑑𝑡 𝑒𝑥 + 𝑑𝑅 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑑𝑡 𝑒𝑦 = 𝑅 𝜔 − 𝜔 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑅𝜔 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦 𝑽𝒙 𝑽𝒚 = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦
  • 27. 27 Exercice 2 : Série TD N°2 : Cinématique du point 3) Déterminer les composantes 𝑽𝒙 et 𝑽𝒚 de la vitesse et les composantes 𝜸𝒙 et 𝜸𝒚 de l’accélération. On pose 𝝎 = 𝒗𝟎 𝑹 On a déjà trouvé : 𝑉 𝑀 ℛ = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦 On sait que :  Accélération : 𝛾 𝑀 ℛ = 𝑑𝑉 𝑀 𝑑𝑡 ℛ = 𝑉 𝑥𝑒𝑥 + 𝑉 𝑦𝑒𝑦 = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅𝜔2 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 𝜸𝒙 𝜸𝒚 = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦
  • 28. 28 Exercice 2 : Série TD N°2 : Cinématique du point 4) Déterminer le rayon de courbure 𝝆 de la trajectoire décrite par 𝑴. Quelle est sa valeur maximale et en quelle point cette valeur est atteinte ? On sait que : 𝜌 = 𝑉3 𝑉 𝑀 ℛ ∧ 𝛾 𝑀 ℛ 𝑉 = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦 = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 2 + 𝑠𝑖𝑛 𝜔𝑡 2 = 𝑅𝜔 1 + 𝑐𝑜𝑠2 𝜔𝑡 − 2 𝑐𝑜𝑠 𝜔𝑡 + 𝑠𝑖𝑛2 𝜔𝑡 = 𝑅𝜔 2 − 2 𝑐𝑜𝑠 𝜔𝑡 𝑉3 = 𝑅3 𝜔3 2 − 2 𝑐𝑜𝑠 𝜔𝑡 3 2 𝑉 𝑀 ℛ ∧ 𝛾 𝑀 ℛ = 𝑅2 𝜔3 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑠𝑖𝑛 𝜔𝑡 0 ℛ ∧ 𝑠𝑖𝑛 𝜔𝑡 𝑐𝑜𝑠 𝜔𝑡 0 ℛ = 𝑅2 𝜔3 0 0 𝑐𝑜𝑠 𝜔𝑡 − 𝑐𝑜𝑠2 𝜔𝑡 − 𝑠𝑖𝑛2 𝜔𝑡 ℛ = 𝑅2 𝜔3 0 0 𝑐𝑜𝑠 𝜔𝑡 − 1 ℛ Ainsi : 𝑉 𝑀 ℛ ∧ 𝛾 𝑀 ℛ = 𝑅2 𝜔3 𝑐𝑜𝑠 𝜔𝑡 − 1 2= 𝑅2𝜔3 𝑐𝑜𝑠 𝜔𝑡 − 1 = 𝑅2 𝜔3 1 − 𝑐𝑜𝑠 𝜔𝑡 = 𝑅3 𝜔3 23 2 1 − 𝑐𝑜𝑠 𝜔𝑡 3 2 négative positive positive
  • 29. 29 Exercice 2 : Série TD N°2 : Cinématique du point 4) Déterminer le rayon de courbure 𝝆 de la trajectoire décrite par 𝑴. Quelle est sa valeur maximale et en quelle point cette valeur est atteinte ? Ainsi : 𝜌 = 𝑅3 𝜔3 23 2 1 − 𝑐𝑜𝑠 𝜔𝑡 3 2 𝑅2𝜔3 1 − 𝑐𝑜𝑠 𝜔𝑡 𝜌 = 𝑅23 2 1 − 1 𝑐𝑜𝑠 𝜔𝑡 1 2 𝝆 = 𝑹𝟐𝟑 𝟐 𝟏 − 𝒄𝒐𝒔 𝝎𝒕  Valeur maximale 𝝆 prend sa valeur maximale lorsque : D’après l’expression trouvée, la valeur maximale de 𝝆 est : 𝝆𝒎𝒂𝒙 = 𝑹𝟐𝟑 𝟐 𝟏 − (−𝟏) = 𝟒𝑹 𝒄𝒐𝒔 𝝎𝒕 = −𝟏 ⟹ 𝝎𝒕 = 𝝅 + 𝟐𝒏𝝅 Avec : 𝒏 ∈ ℕ 𝒕 = 𝝅 𝝎 + 𝟐𝒏𝝅 𝝎 ⟹
  • 30. 30 Exercice 2 : Série TD N°2 : Cinématique du point 5) Donner les valeurs de la vitesse 𝑽 𝑴 𝓡 et de l’accélération 𝜸 𝑴 𝓡 au moment 𝒕 > 𝟎 où 𝑴 touche le sol pour la première fois. On a déjà trouvé : 𝑉 𝑀 ℛ = 𝑅𝜔 1 − 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑥 + 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑦  𝑽 𝑴 𝓡 quand 𝑴 touche le sol pour la première fois Quand M touche le sol pour la première fois, on a : 𝜃 = 2𝜋 𝜔𝑡 = 2𝜋 ⟹ Donc quand M touche le sol pour la première fois, on a : 𝑉 𝑀 ℛ = 𝑅𝜔 1 − 𝑐𝑜𝑠 2𝜋 𝑒𝑥 + 𝑠𝑖𝑛 2𝜋 𝑒𝑦 = 𝑅𝜔 1 − 1 𝑒𝑥 + 0 𝑒𝑦 = 0  𝜸 𝑴 𝓡 quand 𝑴 touche le sol pour la première fois Donc quand M touche le sol pour la première fois, on a : On a déjà trouvé : 𝛾 𝑀 ℛ = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 𝛾 𝑀 ℛ = 𝑅𝜔2 𝑠𝑖𝑛 2𝜋 𝑒𝑥 + 𝑐𝑜𝑠 2𝜋 𝑒𝑦 = 𝑅𝜔2𝑒𝑦
  • 31. 31 Exercice 2 : Série TD N°2 : Cinématique du point 6) Monter que 𝜸 𝑴 est centripète vers 𝑪 et calculer son module en fonction de 𝒗𝟎 et 𝑹  Module de 𝜸 𝑴 en fonction de 𝒗𝟎 et 𝑹 𝛾 𝑀 = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 = 𝑅𝜔2 On a : 𝜔 = 𝑣0 𝑅 Donc : 𝜸 𝑴 = 𝒗𝟎 𝟐 𝑹 Remarque : 𝛾 𝑀 = 𝑐𝑠𝑡 On a déjà trouvé :𝛾 𝑀 = 𝑅𝜔2 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 Dans la première question on trouver : 𝑀𝐶 = 𝑅𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅 𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 = 𝜔2 𝑅 𝑠𝑖𝑛 𝜔𝑡 𝑒𝑥 + 𝑅𝑐𝑜𝑠 𝜔𝑡 𝑒𝑦 𝑴𝑪 𝛾 𝑀 = 𝜔2 𝑀𝐶 Positive ⇒ Ainsi : 𝛾 𝑀 est donc toujours dirigé vers 𝐶
  • 32. 32 Exercice 2 : Série TD N°2 : Cinématique du point
  • 33. 33 Exercice 2 : Série TD N°2 : Cinématique du point 1) Etablir les équations polaire 𝒓(𝜽) et cartésienne de la trajectoire (𝑻) de 𝑴. 𝑟 = 𝑟1 + 𝑟2 𝑟 = 𝑎 cos 𝜃 + 𝑎 cos 𝜃 𝑟 = 2𝑎 cos 𝜃  Equation polaire de la trajectoire  Equation cartésienne de la trajectoire On a : 𝑥 = 𝑟 cos 𝜃 Et : 𝑦 = 𝑟 sin 𝜃 = 2𝑎 cos2 𝜃 = 2𝑎 cos 𝜃 sin 𝜃 Ainsi 𝑥2 + 𝑦2 = 𝑟2 cos2 𝜃 + 𝑟2 sin2 𝜃 = 𝑟2 = 4𝑎2 cos2 𝜃 = 2𝑎 2𝑎 cos2 𝜃 𝑥 𝑥2 + 𝑦2 = 2𝑎𝑥 ⟹ 𝑥2 − 2𝑎𝑥 + 𝑎2 + 𝑦2 = 𝑎2 ⟹ 𝑥 − 𝑎 2 + 𝑦2 = 𝑎2 𝑥 − 𝑎 2 La trajectoire est un cercle de rayon 𝒂 et de centre 𝑪(𝒂, 𝟎) 𝒓𝟐 𝑟1 𝑟1
  • 34. 34 Exercice 2 : Série TD N°2 : Cinématique du point 2) Composants polaires de vitesse et d’accélération en fonction de 𝜽 et ses dérivées Dans la base polaire le vecteur position s’écrit : 𝑉 𝑀 ℛ = 𝑟𝑒𝑟 + 𝑟𝜃𝑒𝜃 𝑂𝑀 = 𝑟𝑒𝑟 Le vecteur vitesse est donc : Or on a : 𝑟 = 2𝑎 cos 𝜃 Ainsi : 𝑉 𝑀 ℛ = −2𝑎𝜃 sin 𝜃 𝑒𝑟 + 2𝑎𝜃 cos 𝜃 𝑒𝜃 = 2𝑎𝜃 − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃  Vitesse 𝑽 𝑴 𝓡  Accélération 𝜸 𝑴 𝓡 On sait que : = 𝒓 − 𝒓𝜽𝟐 𝒆𝒓 + 𝒓𝜽 + 𝟐𝒓𝜽 𝒆𝜽 + 𝒛𝒆𝒛 𝜸 𝑴 𝓡 𝒓 − 𝒓𝜽𝟐 = 𝒓𝜽 + 𝟐𝒓𝜽 = Car le mouvement est plan −2𝑎 𝜃 𝑠𝑖𝑛 𝜃 + 𝜃2 cos 𝜃 − 2𝑎𝜃2 𝑐𝑜𝑠 𝜃 2𝑎𝜃 𝑐𝑜𝑠 𝜃 − 4𝑎𝜃2 sin 𝜃 = −2𝑎 𝜃 𝑠𝑖𝑛 𝜃 + 2𝜃2 cos 𝜃 = 2𝑎 𝜃 𝑐𝑜𝑠 𝜃 − 2𝜃2 sin 𝜃 𝜸 𝑴 𝓡 = −𝟐𝒂 𝜽 𝒔𝒊𝒏 𝜽 + 𝟐𝜽𝟐 𝒄𝒐𝒔 𝜽 𝒆𝒓 + 𝟐𝒂 𝜽 𝒄𝒐𝒔 𝜽 − 𝟐𝜽𝟐 𝒔𝒊𝒏 𝜽 𝒆𝜽
  • 35. 35 Exercice 2 : Série TD N°2 : Cinématique du point 3) Déterminer dans la base 𝒆𝒓, 𝒆𝜽 les vecteur de la base du trièdre de Frenet  vecteur 𝑻 On sait que : 𝑉 𝑀 = 𝑉 𝑀 𝑇 𝑇 = 𝑉 𝑀 𝑉 𝑀 𝑉 𝑀 = 2𝑎𝜃 = 2𝑎𝜃 Ainsi : 𝑇 = 2𝑎𝜃 − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃 2𝑎𝜃 = − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃 Donc : 𝑉 𝑀 ℛ = 2𝑎𝜃 − sin 𝜃 𝑒𝑟 + cos𝜃 𝑒𝜃 = 2𝑎𝜃 × − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃 = 𝟏 𝑻 = − 𝒔𝒊𝒏 𝜽 𝒆𝒓 + 𝒄𝒐𝒔 𝜽 𝒆𝜽
  • 36. 36 Exercice 2 : Série TD N°2 : Cinématique du point 3) Déterminer dans la base 𝒆𝒓, 𝒆𝜽 les vecteur de la base du trièdre de Frenet  Vecteur 𝑵 𝑑𝑇 𝑑𝑡 = 𝑑 − sin 𝜃 𝑒𝑟 + cos 𝜃 𝑒𝜃 𝑑𝑡 On a : = −2𝜃 cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃 On sait que : 𝑑𝑇 𝑑𝜑 = 𝑁 (𝑪) 𝑴𝟎 𝑴 𝑴′ 𝑽 𝑴 𝒅𝝋 𝝋 𝝆 𝒗 𝒖 𝑻 𝑵 𝑪 𝑑𝑇 𝑑𝑡 𝑑𝑡 𝑑𝜑 = 𝑁 𝑑𝑇 𝑑𝑡 = 𝜑𝑁 ⟹ Donc : 𝑑𝑇 𝑑𝑡 = 𝜑𝑁 = 𝜑 𝑁 = 𝑑𝑇 𝑑𝑡 𝑑𝑇 𝑑𝑡 Rappel
  • 37. 37 Exercice 2 : Série TD N°2 : Cinématique du point 3) Déterminer dans la base 𝒆𝒓, 𝒆𝜽 les vecteur de la base du trièdre de Frenet  Vecteur 𝑵 𝑑𝑇 𝑑𝑡 = −2𝜃 cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃 On a : 𝑑𝑇 𝑑𝑡 = −2𝜃 × cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃 Ainsi : = 2𝜃 Ainsi : 𝑁 = 𝑑𝑇 𝑑𝑡 𝑑𝑇 𝑑𝑡 = −2𝜃 cos 𝜃 𝑒𝑟 + s𝑖𝑛 𝜃 𝑒𝜃 2𝜃 = − cos 𝜃 𝑒𝑟 − s𝑖𝑛 𝜃 𝑒𝜃  Vecteur 𝑩 On sait que : 𝐵 = 𝑇 ∧ 𝑁 = − sin 𝜃 cos 𝜃 0 ℛ′ ∧ −cos 𝜃 −s𝑖𝑛 𝜃 0 ℛ′ = 0 0 sin2 𝜃 + cos2 𝜃 ℛ′ = 0 0 1 ℛ′ = 𝑒𝑧
  • 38. 38 Exercice 2 : Série TD N°2 : Cinématique du point 4) Composants intrinsèque de vitesse et d’accélération en fonction de 𝜽 et ses dérivées  Vitesse 𝑽 𝑴 𝓡 Dans la base de Frenet, le vecteur position s’écrit : 𝑉 𝑀 ℛ = 𝑉 𝑀 𝑇 = 2𝑎𝜃𝑇  Accélération 𝜸 𝑴 𝓡 Dans la base de Frenet, le vecteur accélération s’écrit : 𝜸 𝑴 𝓡 = 𝒅𝑽 𝒅𝒕 𝑻 + 𝑽𝟐 𝝆 𝑵 𝛾𝑡 : accélération tangentielle 𝛾𝑁 : accélération normale 𝛾𝑡 = 𝑑𝑉 𝑑𝑡 𝑇 = 𝑑 2𝑎𝜃 𝑑𝑡 𝑇 = 2𝑎𝜃𝑇  : accélération tangentielle 𝜸𝒕 :  : accélération normale 𝜸𝑵 : 𝛾𝑁 = 𝑉2 𝜌 𝑁 Rayon de courbure (a dans notre cas) = 4𝑎2𝜃2 𝑎 𝑁 = 4𝑎𝜃2 𝑁
  • 39. 39 Exercice 2 : Série TD N°2 : Cinématique du point
  • 40. 40 Exercice 2 : Série TD N°2 : Cinématique du point 1) Exprimer les vecteur 𝒆𝒓 et 𝒆𝜽 dans la base cartésienne 𝒊 , 𝒋 En projetant 𝑒𝑟 et 𝑒𝜃 dans la base cartésienne 𝑖 , 𝑗 : 𝑒𝑟 = cos 𝜃 𝑖 + sin 𝜃 𝑗 𝑒𝜃 = − sin 𝜃 𝑖 + cos 𝜃 𝑗 𝒊 𝒋 2) Exprimer les vecteur les vecteurs dérivés 𝒅𝒆𝒓 𝒅𝒕 𝓡 et 𝒅𝒆𝜽 𝒅𝒕 𝓡 dans la base 𝒆𝒓, 𝒆𝜽 On a : 𝑑𝑒𝑟 𝑑𝑡 ℛ = 𝑑 cos 𝜃 𝑖 + sin 𝜃 𝑗 𝑑𝑡 ℛ = −𝜃 sin 𝜃 𝑖 + 𝜃 cos 𝜃 𝑗 = 𝜃 − sin 𝜃 𝑖 + cos 𝜃 𝑗 = 𝜃𝑒𝜃 𝑑𝑒𝜃 𝑑𝑡 ℛ = 𝑑 − sin 𝜃 𝑖 + cos 𝜃 𝑗 𝑑𝑡 ℛ = −𝜃 cos 𝜃 𝑖 − 𝜃 sin 𝜃 𝑗 = −𝜃 cos 𝜃 𝑖 + sin 𝜃 𝑗 = −𝜃𝑒𝑟
  • 41. 41 Exercice 2 : Série TD N°2 : Cinématique du point 3) Déterminer les coordonnées polaire 𝒓 𝒕 et 𝜽 𝒕 en fonction des paramètres 𝒂, 𝝎 et du temps 𝒕 On sait que : 𝑟 = 𝑥2 + 𝑦2 = 𝑎𝑒𝜔𝑡 cos 𝜔𝑡 2 + 𝑎𝑒𝜔𝑡 sin 𝜔𝑡 2 = 𝑎2𝑒2𝜔𝑡 cos 𝜔𝑡 2 + sin 𝜔𝑡 2 = 𝟏 = 𝑎2𝑒2𝜔𝑡 = 𝑎𝑒𝜔𝑡 = 𝑎𝑒𝜔𝑡 𝒓 = 𝒂𝒆𝝎𝒕  Rayon 𝒓  Angle 𝜽 On sait que : tg 𝜃 = 𝑦 𝑥 ⟹ 𝜃 = tg−1 𝑦 𝑥 = tg−1 𝑎𝑒𝜔𝑡 sin 𝜔𝑡 𝑎𝑒𝜔𝑡 cos 𝜔𝑡 = tg−1 sin 𝜔𝑡 cos 𝜔𝑡 = tg−1 tg 𝜔𝑡 𝜽 = 𝝎𝒕
  • 42. 42 Exercice 2 : Série TD N°2 : Cinématique du point 4) Montrer que le vecteur position du point matériel 𝑴 s’écrit 𝑶𝑴 = 𝒂𝒆𝝎𝒕 𝒆𝒓 Le vecteur position s’exprime par : 𝑂𝑀 = 𝑥𝑒𝑥 + 𝑦𝑒𝑦 Donc : 𝑶𝑴 = 𝒂𝒆𝝎𝒕 𝒆𝒓 5) Déterminer le vecteur vitesse 𝑽 𝑴/𝑹 et le vecteur accélération 𝜸 𝑴/𝑹 dans la base polaire On sait que : 𝑉 𝑀/𝑅 = 𝑑𝑂𝑀 𝑑𝑡 = 𝑑 𝑎𝑒𝜔𝑡 𝑒𝑟 𝑑𝑡 = 𝑑 𝑎𝑒𝜔𝑡 𝑑𝑡 𝑒𝑟 + 𝑎𝑒𝜔𝑡 𝑑 𝑒𝑟 𝑑𝑡 𝑉 𝑀/𝑅 = 𝑎𝜔𝑒𝜔𝑡 𝑒𝑟 + 𝑎𝑒𝜔𝑡 𝜃𝑒𝜃 𝑉 𝑀/𝑅 = 𝑎𝜔𝑒𝜔𝑡 𝑒𝑟 + 𝑎𝑒𝜔𝑡 𝜔𝑒𝜃 Car : 𝜃 = 𝜔𝑡 𝑽 𝑴/𝑹 = 𝒂𝝎𝒆𝝎𝒕 𝒆𝒓 + 𝒆𝜽 = 𝑎𝑒𝜔𝑡 𝑐𝑜𝑠𝜃𝑒𝑥 + 𝑎𝑒𝜔𝑡 𝑠𝑖𝑛𝜃𝑒𝑦 = 𝑎𝑒𝜔𝑡 𝑐𝑜𝑠𝜃𝑒𝑥 + 𝑠𝑖𝑛𝜃𝑒𝑦 𝒆𝒓
  • 43. 43 Exercice 2 : Série TD N°2 : Cinématique du point 5) Déterminer le vecteur vitesse 𝑽 𝑴/𝑹 et le vecteur accélération 𝜸 𝑴/𝑹 dans la base polaire On sait que : 𝛾 𝑀/𝑅 = 𝑑𝑉 𝑀/𝑅 𝑑𝑡 = 𝑑 𝑎𝜔𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃 𝑑𝑡 𝛾 𝑀/𝑅 = 𝑑 𝑎𝜔𝑒𝜔𝑡 𝑑𝑡 𝑒𝑟 + 𝑒𝜃 + 𝑎𝜔𝑒𝜔𝑡 𝑑 𝑒𝑟 + 𝑒𝜃 𝑑𝑡 𝛾 𝑀/𝑅 = 𝑎𝜔2 𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃 + 𝑎𝜔2 𝑒𝜔𝑡 𝑒𝜃 − 𝑒𝑟 Car : 𝜃 = 𝜔𝑡 𝛾 𝑀/𝑅 = 𝑎𝜔2 𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃 + 𝑎𝜔𝑒𝜔𝑡 𝜃𝑒𝜃 − 𝜃𝑒𝑟 𝛾 𝑀/𝑅 = 𝑎𝜔2𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃 + 𝑒𝜃 − 𝑒𝑟 𝜸 𝑴/𝑹 = 𝟐𝒂𝝎𝟐 𝒆𝝎𝒕 𝒆𝜽
  • 44. 44 Exercice 2 : Série TD N°2 : Cinématique du point 6) Tracer sur la même figure la vitesse 𝑽 𝑴/𝑹 et l’accélération 𝜸 𝑴/𝑹 𝛾 𝑀/𝑅 = 2𝑎𝜔2 𝑒𝜔𝑡 𝑒𝜃 𝑉 𝑀/𝑅 = 𝑎𝜔𝑒𝜔𝑡 𝑒𝑟 + 𝑒𝜃 𝑉 𝑀/𝑅 = 𝛾 𝑀/𝑅
