IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 1/14
EXERCICES D’OPTIQUE GEOMETRIQUE
ENONCES
Exercice 1 : Vitre
Montrer que la lumière n’est pas déviée par un passage à travers une vitre.
Pour une vitre d’épaisseur 1 cm, que vaut le décalage latéral maximal ?
Si la vitre n’a pas ses faces rigoureusement parallèles, que se passe-t-il ?
Exercice 2 : Prisme à réflexion totale
A quelle relation doit satisfaire l’indice n d’un
prisme isocèle rectangle utilisé dans les conditions
de la figure pour que l’on se trouve dans le cas
d’une réflexion totale ?
Comment se comporte alors le prisme ?
A partir de ce prisme, proposer un montage
permettant de renvoyer en sens inverse la lumière.
Exercice 3 : Fibre optique
Une fibre optique à saut d’indice est constituée d’un coeur (cylindre très long de diamètre très
faible) et d’une gaine (tube de matière transparente qui entoure le coeur).
On appelle ouverture numérique ON de la fibre, le sinus de l’angle d’incidence maximal pour
lequel les rayons qui pénètrent dans le coeur sont transmis jusqu’à la sortie.
Calculer la valeur de ON pour une fibre connaissant n c (indice du coeur) et n g (indice de la
gaine).
Faire l’application numérique pour n c =1,48 et n g =1,46.
Exercice 4 : Prisme
On utilise un prisme de verre d’indice n = 1,50. Sa section principale est un triangle ABC,
rectangle en A tel que l’angle en B soit égal à 70°. Un rayon lumineux dans le plan ABC
rencontre le prisme en I sur le côté AB perpendiculairement à AB.
1- Sachant que le rayon incident est dans l’air, étudier la marche de la lumière jusqu’à la sortie
du prisme.
2- On plonge le prisme dans un liquide d’indice n’. Entre quelles limites doit être compris
l’indice n’ si l’on veut que la lumière ne subisse qu’une seule réflexion totale ?
air
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 2/14
Exercice 5 : Miroir plan
Déterminer la position et la nature de l’image d’un objet réel à travers un miroir plan.
Même question avec un objet virtuel.
Exercice 6 : Miroirs plans
On considère deux miroirs plans perpendiculaires. Combien d’images possède l’objet A ?
Exercice 7 : Miroirs plans
Soit un objet situé entre deux miroirs parallèles. Combien d’images possède l’objet ?
Exercice 8 : Miroir sphérique
Déterminer la position des foyers d’un miroir sphérique concave de rayon R.
Exercice 9 : Miroir sphérique
Déterminer la position des foyers d’un miroir sphérique convexe de rayon R
Exercice 10 : Image d’un poisson dans un aquarium
Soit A un élément ponctuel du poisson. Trouver la position de l’image A’ de A à travers le
dioptre eau-air.
En déduire l’image globale du poisson.
air eau
A
A
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 3/14
Exercice 11 : Lentilles minces
a) Soit une lentille de distance focale f ’ = +3 cm.
On considère un objet perpendiculaire à l’axe optique de taille 2 cm respectivement à 4 cm et
2 cm en avant du centre optique. Déterminer graphiquement l’image de l’objet dans chaque
cas (échelle 1/1).
Même question avec un objet virtuel situé à 10 cm du centre optique.
b) Soit une lentille de distance focale f ’ = -3 cm.
Trouver l’image d’un objet réel de taille 2 cm situé à 5 cm du centre optique.
Même question avec un objet virtuel situé à 1,5 cm puis 5 cm du centre optique.
c) Retrouver les résultats précédents par le calcul algébrique.
Exercice 12 : Loupe
Un timbre poste est observé à travers une lentille convergente de distance focale +8 cm,
faisant office de loupe. Le timbre de dimensions (3 cm x 2 cm) est situé à 6 cm de la lentille
supposée mince.
a- Déterminer les caractéristiques de l’image (position, nature, grandeur et sens par rapport à
l’objet).
b- Tracer la marche du faisceau lumineux issu d’un point de l’objet et pénétrant dans la
lentille de diamètre 4 cm (échelle ½).
Exercice 13
Un timbre poste est observé à travers une lentille de vergence – 4 δ.
a- Montrer que cette lentille donne toujours d’un objet réel une image virtuelle.
b- Construire l’image A’B’ de l’objet AB.
c- Où situer l’objet par rapport à la lentille pour que l’image qu’elle en donne ait le
grandissement 0,5 ?
Exercice 14 : Lunette astronomique
Par définition, le diamètre apparent d’un objet est l’angle sous lequel il est vu.
1- Calculer le diamètre apparent α de la Lune vue depuis la Terre.
Données : diamètre de la Lune : 3450 km ; distance moyenne Terre - Lune : 380 000 km.
2- La Lune est maintenant observée à travers une lunette astronomique.
Celle-ci est constituée d’une lentille convergente L1 de grande distance focale f ’1 (appelée
objectif) et d’une lentille L2 convergente de plus petite distance focale f ’2 servant de loupe
(appelée oculaire). Les deux lentilles sont coaxiales.
L’image donnée par la lunette est située à l’infini.
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 4/14
a- Déterminer l’image A1B1 donnée par l’objectif, puis sa position par rapport à l’oculaire.
b- Calculer le diamètre apparent α’ sous lequel est vue, à travers la lunette, la Lune par
l’observateur et comparer α’ au diamètre apparent α de la Lune à « l’œil nu ».
Données : f ’1 = +5 m et f ’2 = +10 cm.
Exercice 15
Vérifier que la vergence d’une lentille mince plan convexe sphérique, de rayon de courbure R
et d’indice relatif n est :
R
1
1)(nC −=
A.N. Calculer le rayon de courbure d’une lentille en verre crown d’indice absolu 1,52 et de
distance focale +200 mm. En déduire l’épaisseur au centre pour une lentille de diamètre
extérieur D = 40 mm.
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 5/14
n
nair=1i=45°
CORRIGES
Exercice 1
La loi de la réfraction donne : nair sin i = nvitre sin r et : nvitre sin r’ = nair sin i’
Les faces de la vitre sont parallèles : r’ = r
i’ est donc égal à i : la lumière n’est pas déviée (le rayon incident et le rayon émergent ont la
même direction).
Il se produit un décalage d qui est maximal quand
i=90° (incidence rasante) : dmax = e = 1 cm.
Si les faces de la vitre ne sont pas parallèles, la lumière
est déviée (i’≠ i).
Exercice 2
Pour qu’il y ait réflexion totale il faut deux conditions :
n > nair et : i > iC
iC désigne l’angle critique avec : sin iC
n
nair
=
iC < 45° ⇒ n > 41,12
45sin
nair
≈≈
°
Il y a donc réflexion totale si n > 1,41.
Le prisme se comporte alors comme un miroir.
air
air
vitre
i
i'
r
r'
d
e
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 6/14
Exercice 3
La lumière se propage dans la fibre par une succession de réflexion totale.
Il faut donc que : i’ > i’C avec : sin i’C
c
g
n
n
=
Plaçons nous à la limite : i’ = i’C : sin imax = ON
i’ + r = 90°
Loi de la réfraction : ON = nc sin r = nc sin(90°-i’) = nc cos i’
sin²i’ + cos²i’ = 1 d’où : 1
n
ON
n
n
2
c
2
c
g
=





+





Finalement : ²n²nON gc −=
A.N. ON = 0,24 soit un angle maximal de 14°.
Exercice 4
1- Calculons l’angle critique pour le passage du verre dans l’air :
sin iC
verre
air
n
n
= d’où : iC ≈ 41°
En I1, l’angle d’incidence est supérieur à l’angle critique : 70° > iC = 41°
Il y a donc réflexion totale en I1.
En I2, l’angle d’incidence est supérieur à l’angle critique : 50° > iC
Il y a réflexion totale en I2.
En I3, l’angle d’incidence est inférieur à l’angle critique : 30° < iC
Il y a donc réflexion partielle en I3.
Finalement, la lumière sort du prisme en I3.
gaine
optique
coeur
i'
I
i
r
C
B
A
I
I1
I2
I3
70° 50°
30°
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 7/14
2- La condition pour avoir réflexion totale en I1 est : 70° > iC =arcsin 





n
'n
n’ < n sin 70° n’ < 1,410
La condition pour avoir réflexion partielle en I2 est : 50° < iC
n’ > n sin 50° n’ > 1,149
Il faut donc que : 1,149 < n’ < 1,410
En résumé :
n’ > 1,410 : sortie en I1
1,149 < n’ < 1,410 : sortie en I2
1 < n’ < 1,149 : sortie en I3
Exercice 5
Image et objet sont symétriques par rapport au miroir :
Exercice 6
L’objet (réel) possède 3 images virtuelles.
A’1 et A’2 sont obtenues par simple réflexion comme
dans l’exercice précédent ; A’3 est obtenue par
double réflexion.
A
A'1
A'2
A'3
objet
réel
A' A' AA
virtuelle
réelle
objet
virtuel
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 8/14
Exercice 7
L’objet (réel) A possède une infinité d’images (virtuelles).
Exercice 8
Par définition, le foyer image F’ est l’image d’un objet situé à l’infini.
Pour des raisons de symétrie, F’ est situé au milieu de [OS] avec R = OS.
Par définition, le foyer objet F donne une image à l’infini.
On remarque que F = F’.
Les deux foyers sont réels.
Exercice 9
Les deux foyers sont virtuels.
O F=F'
S
F=F'S O
A A'1 A'3A''1A''3 A''2A'2A'4 A''4
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 9/14
Exercice 10
On montre que : OA’ = OA / n
n désigne l’indice de réfraction de l’eau
En effet : n sin i1 = sin i2
On suppose que i1 est petit :
sin i1 ≈ i1 et sin i2 ≈ i2
tan i1 ≈ i1 et tan i2 ≈ i2
D’où : n i1 = i2
tan i1 = OH / OA tan i2 = OH / OA’
OA’ / OA = tan i1 / tan i2 = i1 / i2 = 1 / n
Finalement : OA’ = OA / n
L’indice de l’eau est d’environ 1,33 : OA’≈ OA
4
3
Un poisson qui l’on croit être à 75 cm de la paroi (OA’) est en fait à 1 m (OA) : il y a
rapprochement apparent.
Image globale du poisson :
air eau
AA'
A
A'
O A
A'
O
H
i1
i2
i2
i1
air eau
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 10/14
Exercice 11
a)
b)
O
+F'
FA
B
A'
B'
1 cm
O
+F'
F
1 cm
A1
B1
A'1
B'1
O
+
F'F
1 cm
A2
B2
A'2
B'2
O
+F
F'A
B
A'
B'
1 cm
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 11/14
c) On utilise les relations de conjugaison.
a) f ’= +3 cm
- objet réel AB : p = -4 cm
'f
1
p
1
'p
1
=− d’où : p’ = +12 cm (image réelle)
Grandissement :
p
'p
OA
'OA
==γ = -3
L’image est 3 fois plus grande que l’objet (A’B’= 3x2 = 6 cm) et renversée.
- objet réel A1B1 : p = -2 cm d’où : p’ = -6 cm (image virtuelle)
Grandissement : γ = +3
L’image est 3 fois plus grande que l’objet (6 cm) et de même sens (image droite).
- objet virtuel A2B2 : p = +10 cm d’où : p’≈ +2,3 cm (image réelle)
Grandissement : γ ≈ +0,23
L’image est droite et a une taille d’environ 0,46 cm.
b) f ’= -3 cm
- objet réel AB : p = -5 cm d’où : p’ = -1,875 cm (image virtuelle)
Grandissement : γ = + 0,375
- objet virtuel A1B1 : p = +1,5 cm d’où : p’ = +3 cm (image réelle)
O
+F
F'
1 cm
A2
B2
A'2
B'2
O
+F
F'
1 cm
A1
B1
A'1
B'1

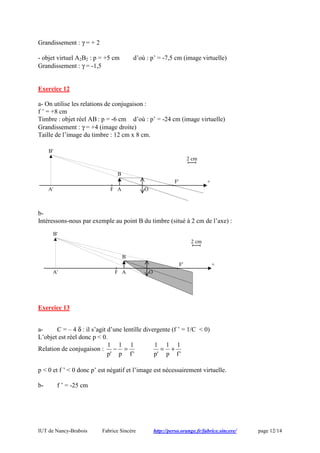

IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 12/14
Grandissement : γ = + 2
- objet virtuel A2B2 : p = +5 cm d’où : p’ = -7,5 cm (image virtuelle)
Grandissement : γ = -1,5
Exercice 12
a- On utilise les relations de conjugaison :
f ’ = +8 cm
Timbre : objet réel AB : p = -6 cm d’où : p’ = -24 cm (image virtuelle)
Grandissement : γ = +4 (image droite)
Taille de l’image du timbre : 12 cm x 8 cm.
b-
Intéressons-nous par exemple au point B du timbre (situé à 2 cm de l’axe) :
Exercice 13
a- C = – 4 δ : il s’agit d’une lentille divergente (f ’ = 1/C < 0)
L’objet est réel donc p < 0.
Relation de conjugaison :
'f
1
p
1
'p
1
=−
'f
1
p
1
'p
1
+=
p < 0 et f ’ < 0 donc p’ est négatif et l’image est nécessairement virtuelle.
b- f ’ = -25 cm
O
+F'
F
2 cm
A
B
A'
B'
O
+F'
F
2 cm
A
B
A'
B'
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 13/14
AB est l’objet réel (le timbre) de taille et de position quelconque :
c- Utilisons les relations de conjugaison :
γ = +0,5 d’où : p’ = 0,5 p
'f
1
p
1
p5,0
1
=− d’où : p = f ’ = -25 cm.
Il faut donc que l’objet soit dans le plan focal image :
Exercice 14
1-
tan α ≈ d / D d’où : α ≈ 0,52°
2- a-
L’objet (la Lune) peut être considéré à l’infini.
L’image A1B1 se situe donc dans le plan focal image de l’objectif (O1A1 = f ’1 = 5 m).
b- Avec l’oculaire, on désire une image à l’infini : l’objet A1B1 doit se situer dans le plan focal
objet de l’oculaire (A1O2 = f ’2 = 10 cm) :
O
+F
F'A
B
A'
B'
5 cm
O
+F
F'
A
B
A'
B'
5 cm
Terre
Lune
D=380 000 km
d=3450 km
α
IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 14/14
D=40 mm
e
R
α
La lunette est réglée quand la distance entre les deux lentilles est égale à f ’1 + f ’2 = 5,10 m.
tan α = A1B1 / f ’1
tan α’ = A1B1 / f ’2
D’où : tan α’/tan α = f ’1/f ’2 =50
α ≈ 0,52° : α’ ≈ 24,4°
G = α’/α est le grossissement de la lunette.
Ici, G ≈ 50 (= f ’1/f ’2).
Exercice 15
La formule générale est : 





−−=
21 OC
1
OC
1
)1n(C
Un plan est assimilable à une sphère de rayon infini : ∞=1OC
ROC2 −= d’où :
R
1
1)(nC −=
A.N.
f ’ = +200 mm ⇒ C = +5 δ ⇒ R = 104 mm.
e = R(1- cos α)
sin α =
R2
D
d’où : α ≈ 11,09 ° et : e ≈ 1,94 mm
O1
+
F'1
=F2
A1
B1
O2 F'2
oculaireobjectif
α
α
α'
f '1 f '2
Lune

Contenu connexe

Tendances

Modelisation des liaisons mecaniques
Modelisation des liaisons mecaniquesModelisation des liaisons mecaniques
Modelisation des liaisons mecaniquesSaid Benaissa

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfYoussefOumhella

Transmission de puissance
Transmission de puissanceTransmission de puissance
Transmission de puissanceBinsaf1

ELE2611 Classe 4 - Filtres analogiques linéaires II
ELE2611 Classe 4 - Filtres analogiques linéaires IIELE2611 Classe 4 - Filtres analogiques linéaires II
ELE2611 Classe 4 - Filtres analogiques linéaires IIJerome LE NY

Traitement des images avec matlab
Traitement des images avec matlabTraitement des images avec matlab
Traitement des images avec matlabomar bllaouhamou

ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE
ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATUREARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE
ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATUREHajer Dahech

TP Compteurs - logique combinatoire
TP Compteurs - logique combinatoire TP Compteurs - logique combinatoire
TP Compteurs - logique combinatoire bilal001

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresSana Aroussi

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésRAMZI EL IDRISSI

Compte rendu n°2(focométrie)
Compte rendu  n°2(focométrie)Compte rendu  n°2(focométrie)
Compte rendu n°2(focométrie)Hatem Jebali

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphasemorin moli

Compte rendu de tp de commande numerique
Compte rendu de tp de commande numeriqueCompte rendu de tp de commande numerique
Compte rendu de tp de commande numeriqueELMEHDYELWARDY

TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire bilal001

Outilsdanalysefonctionnellesadt 160919140831
Outilsdanalysefonctionnellesadt 160919140831Outilsdanalysefonctionnellesadt 160919140831
Outilsdanalysefonctionnellesadt 160919140831Lénaïc CAPELLE

Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...ssuserf33fd0

Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...
Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...
Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...mouadhzidi


Tendances (20)

Modelisation des liaisons mecaniques
Modelisation des liaisons mecaniquesModelisation des liaisons mecaniques
Modelisation des liaisons mecaniques

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Transmission de puissance
Transmission de puissanceTransmission de puissance
Transmission de puissance

ELE2611 Classe 4 - Filtres analogiques linéaires II
ELE2611 Classe 4 - Filtres analogiques linéaires IIELE2611 Classe 4 - Filtres analogiques linéaires II
ELE2611 Classe 4 - Filtres analogiques linéaires II

Traitement des images avec matlab
Traitement des images avec matlabTraitement des images avec matlab
Traitement des images avec matlab

ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE
ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATUREARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE
ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE

Exo alcool 2
Exo alcool 2Exo alcool 2
Exo alcool 2

TP Compteurs - logique combinatoire
TP Compteurs - logique combinatoire TP Compteurs - logique combinatoire
TP Compteurs - logique combinatoire

Poly td ea
Poly td eaPoly td ea
Poly td ea

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoires

Calcul vectoriel
Calcul vectorielCalcul vectoriel
Calcul vectoriel

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés

Compte rendu n°2(focométrie)
Compte rendu  n°2(focométrie)Compte rendu  n°2(focométrie)
Compte rendu n°2(focométrie)

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

Grafcet
GrafcetGrafcet
Grafcet

Compte rendu de tp de commande numerique
Compte rendu de tp de commande numeriqueCompte rendu de tp de commande numerique
Compte rendu de tp de commande numerique

TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire

Outilsdanalysefonctionnellesadt 160919140831
Outilsdanalysefonctionnellesadt 160919140831Outilsdanalysefonctionnellesadt 160919140831
Outilsdanalysefonctionnellesadt 160919140831

Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...
Electrostatique et Electrocinetique. Rappel de cours et exercices corriges de...

Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...
Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...
Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...


Similaire à T doptiquegeometrique exoplus

Similaire à T doptiquegeometrique exoplus (20)

cours de microscope
cours de microscopecours de microscope
cours de microscope

Les Miroirs Courbes
Les Miroirs CourbesLes Miroirs Courbes
Les Miroirs Courbes

Lentilles minces
Lentilles mincesLentilles minces
Lentilles minces

Giao trinh quang hoc.1089021
Giao trinh quang hoc.1089021Giao trinh quang hoc.1089021
Giao trinh quang hoc.1089021

Le microscope
Le microscope Le microscope
Le microscope

6 les miroirs courbes
6 les miroirs courbes6 les miroirs courbes
6 les miroirs courbes

Dossier Cgenial Amasgique
Dossier Cgenial AmasgiqueDossier Cgenial Amasgique
Dossier Cgenial Amasgique

Projet Optique
Projet OptiqueProjet Optique
Projet Optique

cnc-mp-2011-physique-2-corrige (2bh).pdf
cnc-mp-2011-physique-2-corrige (2bh).pdfcnc-mp-2011-physique-2-corrige (2bh).pdf
cnc-mp-2011-physique-2-corrige (2bh).pdf

Cours d'optique géométrique
Cours d'optique géométriqueCours d'optique géométrique
Cours d'optique géométrique

Le microscope.pptx
Le microscope.pptxLe microscope.pptx
Le microscope.pptx

Présentation Lentilles
Présentation LentillesPrésentation Lentilles
Présentation Lentilles

Giao trinh quang hoc.1089020
Giao trinh quang hoc.1089020Giao trinh quang hoc.1089020
Giao trinh quang hoc.1089020

Cours de la 2ème Semaine.pdf
Cours de la 2ème Semaine.pdfCours de la 2ème Semaine.pdf
Cours de la 2ème Semaine.pdf

miroirs courbes (concaves)
miroirs courbes (concaves)miroirs courbes (concaves)
miroirs courbes (concaves)

Cnc 2009 mp_physique_1
Cnc 2009 mp_physique_1Cnc 2009 mp_physique_1
Cnc 2009 mp_physique_1

Chapitre 13 Les lentilles
Chapitre 13 Les lentillesChapitre 13 Les lentilles
Chapitre 13 Les lentilles

Cnc 2009 mp_physique_1_corrige
Cnc 2009 mp_physique_1_corrigeCnc 2009 mp_physique_1_corrige
Cnc 2009 mp_physique_1_corrige

Cours de la 1ère semaine.pptx
Cours de la 1ère semaine.pptxCours de la 1ère semaine.pptx
Cours de la 1ère semaine.pptx

Progression
ProgressionProgression
Progression


Plus de bades12

Ex determ
Ex determEx determ
Ex determbades12

Cours nombres reels
Cours nombres reelsCours nombres reels
Cours nombres reelsbades12

Cours derive d'une fonctions
Cours  derive d'une fonctionsCours  derive d'une fonctions
Cours derive d'une fonctionsbades12

Cours groupe
Cours groupeCours groupe
Cours groupebades12

Cours arithmetique
Cours arithmetiqueCours arithmetique
Cours arithmetiquebades12

Cours ensembles
Cours ensemblesCours ensembles
Cours ensemblesbades12

Ch logique cours
Ch logique coursCh logique cours
Ch logique coursbades12

Nbr complexes
Nbr complexesNbr complexes
Nbr complexesbades12

Cv p 214
Cv p 214Cv p 214
Cv p 214bades12


Plus de bades12 (20)

Ex determ
Ex determEx determ
Ex determ

Cours nombres reels
Cours nombres reelsCours nombres reels
Cours nombres reels

Cours derive d'une fonctions
Cours  derive d'une fonctionsCours  derive d'une fonctions
Cours derive d'une fonctions

Cours groupe
Cours groupeCours groupe
Cours groupe

Cours arithmetique
Cours arithmetiqueCours arithmetique
Cours arithmetique

Cours ensembles
Cours ensemblesCours ensembles
Cours ensembles

Ch logique cours
Ch logique coursCh logique cours
Ch logique cours

Nbr complexes
Nbr complexesNbr complexes
Nbr complexes

Cv p 214
Cv p 214Cv p 214
Cv p 214

12
1212
12

5
55
5

3 a-1
3 a-13 a-1
3 a-1

4 a-2
4 a-24 a-2
4 a-2

1 v-5
1 v-51 v-5
1 v-5

1 v-4
1 v-41 v-4
1 v-4

1 v-2
1 v-21 v-2
1 v-2

1 v-1
1 v-11 v-1
1 v-1

1 t-6
1 t-61 t-6
1 t-6

1 t-5
1 t-51 t-5
1 t-5

1 t-3
1 t-31 t-3
1 t-3


T doptiquegeometrique exoplus

  • 1. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 1/14 EXERCICES D’OPTIQUE GEOMETRIQUE ENONCES Exercice 1 : Vitre Montrer que la lumière n’est pas déviée par un passage à travers une vitre. Pour une vitre d’épaisseur 1 cm, que vaut le décalage latéral maximal ? Si la vitre n’a pas ses faces rigoureusement parallèles, que se passe-t-il ? Exercice 2 : Prisme à réflexion totale A quelle relation doit satisfaire l’indice n d’un prisme isocèle rectangle utilisé dans les conditions de la figure pour que l’on se trouve dans le cas d’une réflexion totale ? Comment se comporte alors le prisme ? A partir de ce prisme, proposer un montage permettant de renvoyer en sens inverse la lumière. Exercice 3 : Fibre optique Une fibre optique à saut d’indice est constituée d’un coeur (cylindre très long de diamètre très faible) et d’une gaine (tube de matière transparente qui entoure le coeur). On appelle ouverture numérique ON de la fibre, le sinus de l’angle d’incidence maximal pour lequel les rayons qui pénètrent dans le coeur sont transmis jusqu’à la sortie. Calculer la valeur de ON pour une fibre connaissant n c (indice du coeur) et n g (indice de la gaine). Faire l’application numérique pour n c =1,48 et n g =1,46. Exercice 4 : Prisme On utilise un prisme de verre d’indice n = 1,50. Sa section principale est un triangle ABC, rectangle en A tel que l’angle en B soit égal à 70°. Un rayon lumineux dans le plan ABC rencontre le prisme en I sur le côté AB perpendiculairement à AB. 1- Sachant que le rayon incident est dans l’air, étudier la marche de la lumière jusqu’à la sortie du prisme. 2- On plonge le prisme dans un liquide d’indice n’. Entre quelles limites doit être compris l’indice n’ si l’on veut que la lumière ne subisse qu’une seule réflexion totale ? air
  • 2. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 2/14 Exercice 5 : Miroir plan Déterminer la position et la nature de l’image d’un objet réel à travers un miroir plan. Même question avec un objet virtuel. Exercice 6 : Miroirs plans On considère deux miroirs plans perpendiculaires. Combien d’images possède l’objet A ? Exercice 7 : Miroirs plans Soit un objet situé entre deux miroirs parallèles. Combien d’images possède l’objet ? Exercice 8 : Miroir sphérique Déterminer la position des foyers d’un miroir sphérique concave de rayon R. Exercice 9 : Miroir sphérique Déterminer la position des foyers d’un miroir sphérique convexe de rayon R Exercice 10 : Image d’un poisson dans un aquarium Soit A un élément ponctuel du poisson. Trouver la position de l’image A’ de A à travers le dioptre eau-air. En déduire l’image globale du poisson. air eau A A
  • 3. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 3/14 Exercice 11 : Lentilles minces a) Soit une lentille de distance focale f ’ = +3 cm. On considère un objet perpendiculaire à l’axe optique de taille 2 cm respectivement à 4 cm et 2 cm en avant du centre optique. Déterminer graphiquement l’image de l’objet dans chaque cas (échelle 1/1). Même question avec un objet virtuel situé à 10 cm du centre optique. b) Soit une lentille de distance focale f ’ = -3 cm. Trouver l’image d’un objet réel de taille 2 cm situé à 5 cm du centre optique. Même question avec un objet virtuel situé à 1,5 cm puis 5 cm du centre optique. c) Retrouver les résultats précédents par le calcul algébrique. Exercice 12 : Loupe Un timbre poste est observé à travers une lentille convergente de distance focale +8 cm, faisant office de loupe. Le timbre de dimensions (3 cm x 2 cm) est situé à 6 cm de la lentille supposée mince. a- Déterminer les caractéristiques de l’image (position, nature, grandeur et sens par rapport à l’objet). b- Tracer la marche du faisceau lumineux issu d’un point de l’objet et pénétrant dans la lentille de diamètre 4 cm (échelle ½). Exercice 13 Un timbre poste est observé à travers une lentille de vergence – 4 δ. a- Montrer que cette lentille donne toujours d’un objet réel une image virtuelle. b- Construire l’image A’B’ de l’objet AB. c- Où situer l’objet par rapport à la lentille pour que l’image qu’elle en donne ait le grandissement 0,5 ? Exercice 14 : Lunette astronomique Par définition, le diamètre apparent d’un objet est l’angle sous lequel il est vu. 1- Calculer le diamètre apparent α de la Lune vue depuis la Terre. Données : diamètre de la Lune : 3450 km ; distance moyenne Terre - Lune : 380 000 km. 2- La Lune est maintenant observée à travers une lunette astronomique. Celle-ci est constituée d’une lentille convergente L1 de grande distance focale f ’1 (appelée objectif) et d’une lentille L2 convergente de plus petite distance focale f ’2 servant de loupe (appelée oculaire). Les deux lentilles sont coaxiales. L’image donnée par la lunette est située à l’infini.
  • 4. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 4/14 a- Déterminer l’image A1B1 donnée par l’objectif, puis sa position par rapport à l’oculaire. b- Calculer le diamètre apparent α’ sous lequel est vue, à travers la lunette, la Lune par l’observateur et comparer α’ au diamètre apparent α de la Lune à « l’œil nu ». Données : f ’1 = +5 m et f ’2 = +10 cm. Exercice 15 Vérifier que la vergence d’une lentille mince plan convexe sphérique, de rayon de courbure R et d’indice relatif n est : R 1 1)(nC −= A.N. Calculer le rayon de courbure d’une lentille en verre crown d’indice absolu 1,52 et de distance focale +200 mm. En déduire l’épaisseur au centre pour une lentille de diamètre extérieur D = 40 mm.
  • 5. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 5/14 n nair=1i=45° CORRIGES Exercice 1 La loi de la réfraction donne : nair sin i = nvitre sin r et : nvitre sin r’ = nair sin i’ Les faces de la vitre sont parallèles : r’ = r i’ est donc égal à i : la lumière n’est pas déviée (le rayon incident et le rayon émergent ont la même direction). Il se produit un décalage d qui est maximal quand i=90° (incidence rasante) : dmax = e = 1 cm. Si les faces de la vitre ne sont pas parallèles, la lumière est déviée (i’≠ i). Exercice 2 Pour qu’il y ait réflexion totale il faut deux conditions : n > nair et : i > iC iC désigne l’angle critique avec : sin iC n nair = iC < 45° ⇒ n > 41,12 45sin nair ≈≈ ° Il y a donc réflexion totale si n > 1,41. Le prisme se comporte alors comme un miroir. air air vitre i i' r r' d e
  • 6. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 6/14 Exercice 3 La lumière se propage dans la fibre par une succession de réflexion totale. Il faut donc que : i’ > i’C avec : sin i’C c g n n = Plaçons nous à la limite : i’ = i’C : sin imax = ON i’ + r = 90° Loi de la réfraction : ON = nc sin r = nc sin(90°-i’) = nc cos i’ sin²i’ + cos²i’ = 1 d’où : 1 n ON n n 2 c 2 c g =      +      Finalement : ²n²nON gc −= A.N. ON = 0,24 soit un angle maximal de 14°. Exercice 4 1- Calculons l’angle critique pour le passage du verre dans l’air : sin iC verre air n n = d’où : iC ≈ 41° En I1, l’angle d’incidence est supérieur à l’angle critique : 70° > iC = 41° Il y a donc réflexion totale en I1. En I2, l’angle d’incidence est supérieur à l’angle critique : 50° > iC Il y a réflexion totale en I2. En I3, l’angle d’incidence est inférieur à l’angle critique : 30° < iC Il y a donc réflexion partielle en I3. Finalement, la lumière sort du prisme en I3. gaine optique coeur i' I i r C B A I I1 I2 I3 70° 50° 30°
  • 7. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 7/14 2- La condition pour avoir réflexion totale en I1 est : 70° > iC =arcsin       n 'n n’ < n sin 70° n’ < 1,410 La condition pour avoir réflexion partielle en I2 est : 50° < iC n’ > n sin 50° n’ > 1,149 Il faut donc que : 1,149 < n’ < 1,410 En résumé : n’ > 1,410 : sortie en I1 1,149 < n’ < 1,410 : sortie en I2 1 < n’ < 1,149 : sortie en I3 Exercice 5 Image et objet sont symétriques par rapport au miroir : Exercice 6 L’objet (réel) possède 3 images virtuelles. A’1 et A’2 sont obtenues par simple réflexion comme dans l’exercice précédent ; A’3 est obtenue par double réflexion. A A'1 A'2 A'3 objet réel A' A' AA image virtuelle image réelle objet virtuel
  • 8. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 8/14 Exercice 7 L’objet (réel) A possède une infinité d’images (virtuelles). Exercice 8 Par définition, le foyer image F’ est l’image d’un objet situé à l’infini. Pour des raisons de symétrie, F’ est situé au milieu de [OS] avec R = OS. Par définition, le foyer objet F donne une image à l’infini. On remarque que F = F’. Les deux foyers sont réels. Exercice 9 Les deux foyers sont virtuels. O F=F' S F=F'S O A A'1 A'3A''1A''3 A''2A'2A'4 A''4
  • 9. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 9/14 Exercice 10 On montre que : OA’ = OA / n n désigne l’indice de réfraction de l’eau En effet : n sin i1 = sin i2 On suppose que i1 est petit : sin i1 ≈ i1 et sin i2 ≈ i2 tan i1 ≈ i1 et tan i2 ≈ i2 D’où : n i1 = i2 tan i1 = OH / OA tan i2 = OH / OA’ OA’ / OA = tan i1 / tan i2 = i1 / i2 = 1 / n Finalement : OA’ = OA / n L’indice de l’eau est d’environ 1,33 : OA’≈ OA 4 3 Un poisson qui l’on croit être à 75 cm de la paroi (OA’) est en fait à 1 m (OA) : il y a rapprochement apparent. Image globale du poisson : air eau AA' A A' O A A' O H i1 i2 i2 i1 air eau
  • 10. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 10/14 Exercice 11 a) b) O +F' FA B A' B' 1 cm O +F' F 1 cm A1 B1 A'1 B'1 O + F'F 1 cm A2 B2 A'2 B'2 O +F F'A B A' B' 1 cm
  • 11. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 11/14 c) On utilise les relations de conjugaison. a) f ’= +3 cm - objet réel AB : p = -4 cm 'f 1 p 1 'p 1 =− d’où : p’ = +12 cm (image réelle) Grandissement : p 'p OA 'OA ==γ = -3 L’image est 3 fois plus grande que l’objet (A’B’= 3x2 = 6 cm) et renversée. - objet réel A1B1 : p = -2 cm d’où : p’ = -6 cm (image virtuelle) Grandissement : γ = +3 L’image est 3 fois plus grande que l’objet (6 cm) et de même sens (image droite). - objet virtuel A2B2 : p = +10 cm d’où : p’≈ +2,3 cm (image réelle) Grandissement : γ ≈ +0,23 L’image est droite et a une taille d’environ 0,46 cm. b) f ’= -3 cm - objet réel AB : p = -5 cm d’où : p’ = -1,875 cm (image virtuelle) Grandissement : γ = + 0,375 - objet virtuel A1B1 : p = +1,5 cm d’où : p’ = +3 cm (image réelle) O +F F' 1 cm A2 B2 A'2 B'2 O +F F' 1 cm A1 B1 A'1 B'1
  • 12. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 12/14 Grandissement : γ = + 2 - objet virtuel A2B2 : p = +5 cm d’où : p’ = -7,5 cm (image virtuelle) Grandissement : γ = -1,5 Exercice 12 a- On utilise les relations de conjugaison : f ’ = +8 cm Timbre : objet réel AB : p = -6 cm d’où : p’ = -24 cm (image virtuelle) Grandissement : γ = +4 (image droite) Taille de l’image du timbre : 12 cm x 8 cm. b- Intéressons-nous par exemple au point B du timbre (situé à 2 cm de l’axe) : Exercice 13 a- C = – 4 δ : il s’agit d’une lentille divergente (f ’ = 1/C < 0) L’objet est réel donc p < 0. Relation de conjugaison : 'f 1 p 1 'p 1 =− 'f 1 p 1 'p 1 += p < 0 et f ’ < 0 donc p’ est négatif et l’image est nécessairement virtuelle. b- f ’ = -25 cm O +F' F 2 cm A B A' B' O +F' F 2 cm A B A' B'
  • 13. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 13/14 AB est l’objet réel (le timbre) de taille et de position quelconque : c- Utilisons les relations de conjugaison : γ = +0,5 d’où : p’ = 0,5 p 'f 1 p 1 p5,0 1 =− d’où : p = f ’ = -25 cm. Il faut donc que l’objet soit dans le plan focal image : Exercice 14 1- tan α ≈ d / D d’où : α ≈ 0,52° 2- a- L’objet (la Lune) peut être considéré à l’infini. L’image A1B1 se situe donc dans le plan focal image de l’objectif (O1A1 = f ’1 = 5 m). b- Avec l’oculaire, on désire une image à l’infini : l’objet A1B1 doit se situer dans le plan focal objet de l’oculaire (A1O2 = f ’2 = 10 cm) : O +F F'A B A' B' 5 cm O +F F' A B A' B' 5 cm Terre Lune D=380 000 km d=3450 km α
  • 14. IUT de Nancy-Brabois Fabrice Sincère http://perso.orange.fr/fabrice.sincere/ page 14/14 D=40 mm e R α La lunette est réglée quand la distance entre les deux lentilles est égale à f ’1 + f ’2 = 5,10 m. tan α = A1B1 / f ’1 tan α’ = A1B1 / f ’2 D’où : tan α’/tan α = f ’1/f ’2 =50 α ≈ 0,52° : α’ ≈ 24,4° G = α’/α est le grossissement de la lunette. Ici, G ≈ 50 (= f ’1/f ’2). Exercice 15 La formule générale est :       −−= 21 OC 1 OC 1 )1n(C Un plan est assimilable à une sphère de rayon infini : ∞=1OC ROC2 −= d’où : R 1 1)(nC −= A.N. f ’ = +200 mm ⇒ C = +5 δ ⇒ R = 104 mm. e = R(1- cos α) sin α = R2 D d’où : α ≈ 11,09 ° et : e ≈ 1,94 mm O1 + F'1 =F2 A1 B1 O2 F'2 oculaireobjectif α α α' f '1 f '2 Lune
