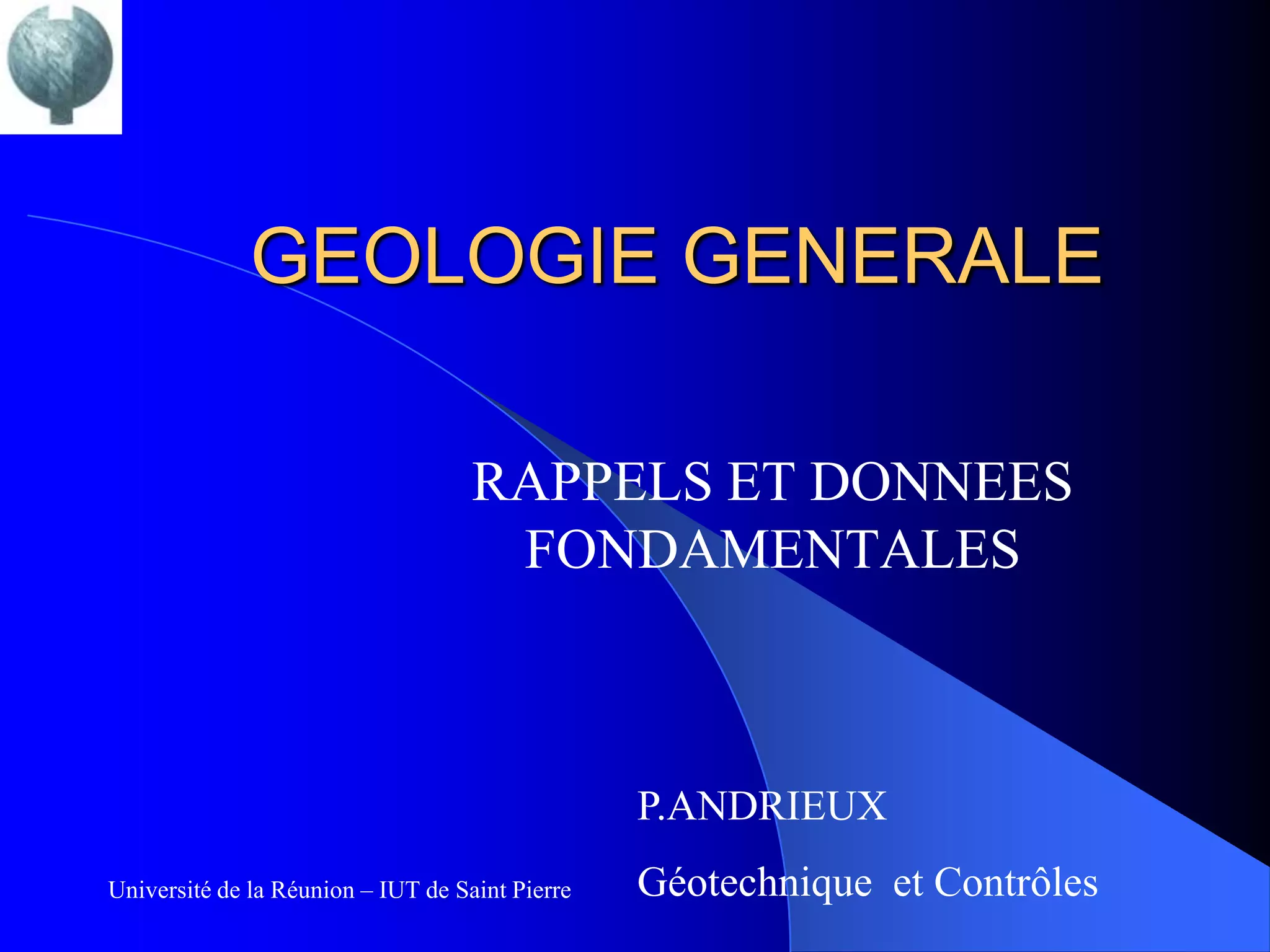

GEOLOGIE GENERALE

                                    RAPPELS ET DONNEES
                                     FONDAMENTALES



                                                 P.ANDRIEUX
Université de la Réunion – IUT de Saint Pierre   Géotechnique et Contrôles

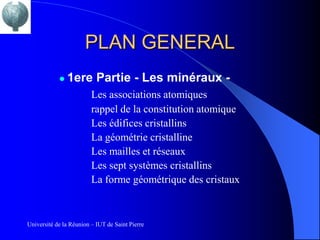

PLAN GENERAL
               1ere Partie - Les minéraux -
                         Les associations atomiques
                         rappel de la constitution atomique
                         Les édifices cristallins
                         La géométrie cristalline
                         Les mailles et réseaux
                         Les sept systèmes cristallins
                         La forme géométrique des cristaux



Université de la Réunion – IUT de Saint Pierre
PLAN GENERAL
   Les principaux minéraux de l’écorce terrestre
            Les silicates
                    Nesosilicates
                    Sorosilicates
                    Cyclosilicates
                    Inosilicates
                    tectosilicates
                    Phyllosilicates
            Minéraux non-silicates

Université de la Réunion – IUT de Saint Pierre
PLAN GENERAL

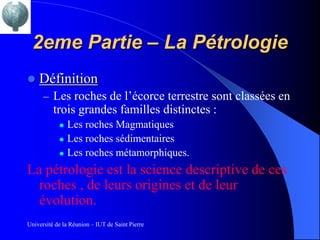

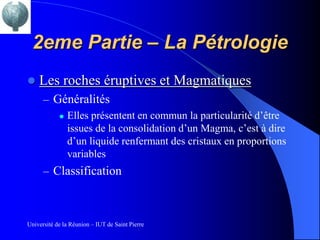

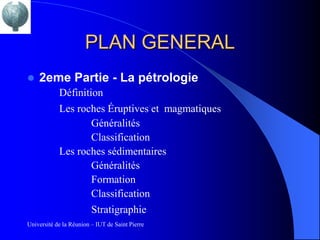

   2eme Partie - La pétrologie
            Définition
            Les roches Éruptives et magmatiques
                    Généralités
                    Classification

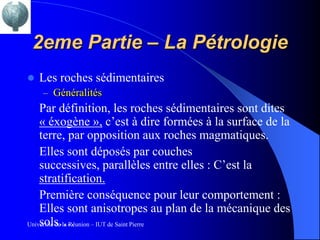

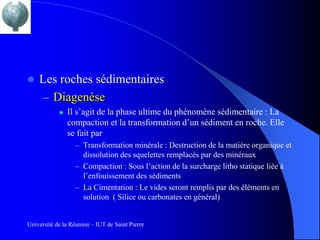

            Les roches sédimentaires
                    Généralités
                    Formation
                    Classification
                         Stratigraphie
Université de la Réunion – IUT de Saint Pierre
PLAN GENERAL

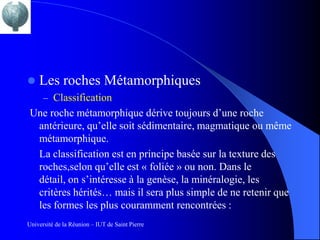

Le roches métamorphiques
                         Généralités
                         Classification




Université de la Réunion – IUT de Saint Pierre
PLAN GENERAL

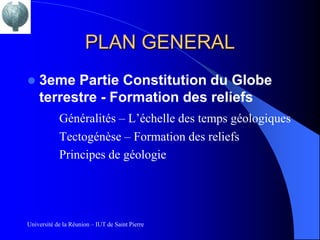

   3eme Partie Constitution du Globe
    terrestre - Formation des reliefs

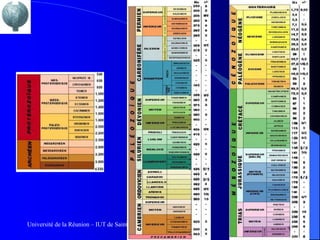

            Généralités – L’échelle des temps géologiques
            Tectogénèse – Formation des reliefs
            Principes de géologie




Université de la Réunion – IUT de Saint Pierre
PLAN GENERAL

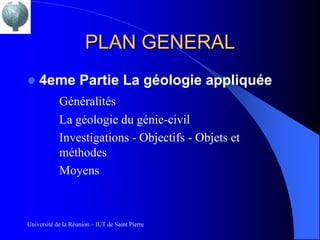

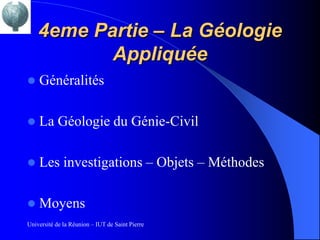

   4eme Partie La géologie appliquée
            Généralités
            La géologie du génie-civil
            Investigations - Objectifs - Objets et
            méthodes
            Moyens



Université de la Réunion – IUT de Saint Pierre
Définitions..
   Définition de la géologie et du géologue
      – La Géologie (de ge, terre et logos, discours) est la science qui traite
          de la constitution physique du globe terrestre. Elle en étudie les
          différentes couches, examine les changements qui s'y sont produits
          et cherche les causes qui ont pu agir.
      – Le Géologue est donc le petit bonhomme avec un petit
          chapeau, des pataugas et un petit marteau à la recherche des traces
          lui permettant de comprendre et d’analyser ces causes à toutes les
          échelles….


Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

               Les associations atomiques

                  – rappel de la constitution atomique




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

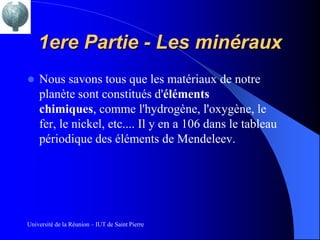

   Nous savons tous que les matériaux de notre
    planète sont constitués d'éléments
    chimiques, comme l'hydrogène, l'oxygène, le
    fer, le nickel, etc.... Il y en a 106 dans le tableau
    périodique des éléments de Mendeleev.




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

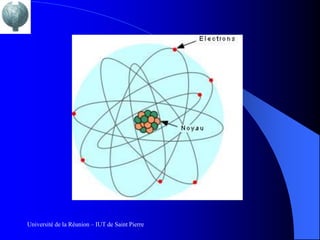

   L'atome consiste en un noyau central composé de
    protons (charges positives) et de neutrons (aucune
    charge), entouré d'électrons (charge négative) qui
    gravitent autour du noyau. Toute la masse est
    concentrée dans le noyau, les électrons ayant une
    masse négligeable. La masse atomique d'un
    atome est donc donnée par la masse du noyau, soit
    le nombre de protons + le nombre de neutrons.
    Chaque atome possède un numéro atomique qui
    est donné par le nombre de protons.
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux
               Les édifices cristallins

   Si on monte d'un cran dans l'organisation de la matière, il y
    a les molécules qui sont formées d'un assemblage d'atomes
    qui sont liés entre eux par deux principaux types de liens:
               les liaisons ioniques
               les liaisons covalentes.




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

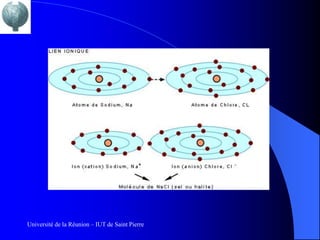

   Le lien ionique est assuré par un transfert
    d'électron(s) d'un atome à l'autre. Si l’on examine
    l'exemple du sel (NaCl) : le transfert d'un électron
    du sodium (Na) au chlore (Cl) produit une
    molécule stable, le chlorure de sodium
    (NaCl), dans lequel les atomes sont sous leur
    forme ionique (les ions Na+ et Cl-).



Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

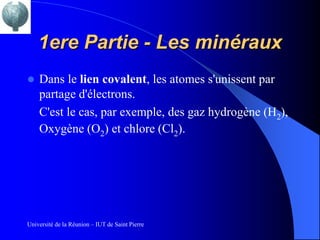

   Dans le lien covalent, les atomes s'unissent par
    partage d'électrons.
    C'est le cas, par exemple, des gaz hydrogène (H2),
    Oxygène (O2) et chlore (Cl2).




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

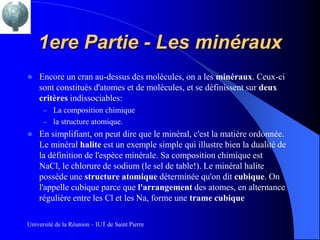

   Encore un cran au-dessus des molécules, on a les minéraux. Ceux-ci
    sont constitués d'atomes et de molécules, et se définissent sur deux
    critères indissociables:
      – La composition chimique
      – la structure atomique.
   En simplifiant, on peut dire que le minéral, c'est la matière ordonnée.
    Le minéral halite est un exemple simple qui illustre bien la dualité de
    la définition de l'espèce minérale. Sa composition chimique est
    NaCl, le chlorure de sodium (le sel de table!). Le minéral halite
    possède une structure atomique déterminée qu'on dit cubique. On
    l'appelle cubique parce que l'arrangement des atomes, en alternance
    régulière entre les Cl et les Na, forme une trame cubique

Université de la Réunion – IUT de Saint Pierre
En réalité, les ions sont tassés les uns sur les
    autres, mais conservent toujours la même structure
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

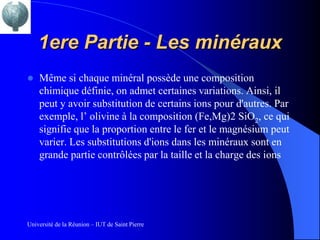

   Même si chaque minéral possède une composition
    chimique définie, on admet certaines variations. Ainsi, il
    peut y avoir substitution de certains ions pour d'autres. Par
    exemple, l’ olivine à la composition (Fe,Mg)2 SiO2, ce qui
    signifie que la proportion entre le fer et le magnésium peut
    varier. Les substitutions d'ions dans les minéraux sont en
    grande partie contrôlées par la taille et la charge des ions




Université de la Réunion – IUT de Saint Pierre
Ainsi, il sera facile de faire
                                                 des substitutions d'ions de
                                                 taille et de charge
                                                 semblables, comme de
                                                 substituer le fer (Fe) au
                                                 magnésium (Mg), ou le
                                                 sodium (Na) au calcium
                                                 (Ca), mais on pourra
                                                 difficilement substituer du
                                                 potassium (K) ou de
                                                 l'oxygène (O) à
                                                 l'aluminium (Al).




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux
   La forme géometrique des cristaux
      – Les mailles et les réseaux

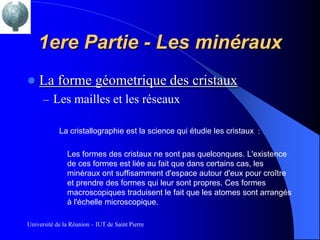

            La cristallographie est la science qui étudie les cristaux :

               Les formes des cristaux ne sont pas quelconques. L'existence
               de ces formes est liée au fait que dans certains cas, les
               minéraux ont suffisamment d'espace autour d'eux pour croître
               et prendre des formes qui leur sont propres. Ces formes
               macroscopiques traduisent le fait que les atomes sont arrangés
               à l'échelle microscopique.

Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

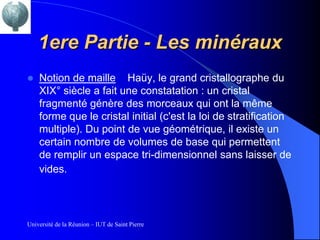

   Notion de maille Haüy, le grand cristallographe du
    XIX° siècle a fait une constatation : un cristal
    fragmenté génère des morceaux qui ont la même
    forme que le cristal initial (c'est la loi de stratification
    multiple). Du point de vue géométrique, il existe un
    certain nombre de volumes de base qui permettent
    de remplir un espace tri-dimensionnel sans laisser de
    vides.




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

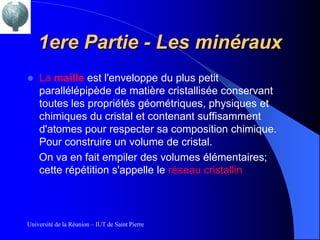

   La maille est l'enveloppe du plus petit
    parallélépipède de matière cristallisée conservant
    toutes les propriétés géométriques, physiques et
    chimiques du cristal et contenant suffisamment
    d'atomes pour respecter sa composition chimique.
    Pour construire un volume de cristal.
    On va en fait empiler des volumes élémentaires;
    cette répétition s'appelle le réseau cristallin



Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

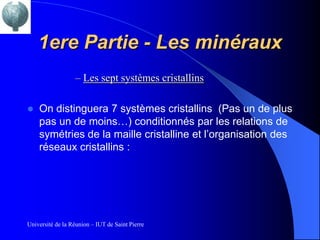

                  – Les sept systèmes cristallins

   On distinguera 7 systèmes cristallins (Pas un de plus
    pas un de moins…) conditionnés par les relations de
    symétries de la maille cristalline et l’organisation des
    réseaux cristallins :




Université de la Réunion – IUT de Saint Pierre

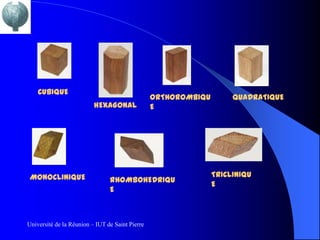

CUBIQUE
                                                 ORTHOROMBIQU        QUADRATIQUE
                          HEXAGONAL              E




 MONOCLINIQUE                                                   TRICLINIQU
                                RHOMBOHEDRIQU
                                                                E
                                E



Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux
   Tous les minéraux de la création auront des
    formes rapportées à l’un de ces systèmes :
      – Ex :
                  – Le Quartz est rhomboédrique
                  – Le diamant est cubique
                  – Le saphir est cubique
                  – L’émeraude est héxagonale
                  ……



Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

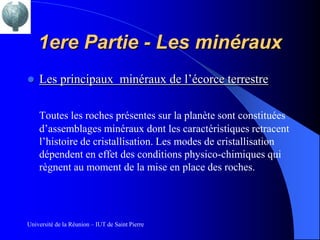

   Les principaux minéraux de l’écorce terrestre

    Toutes les roches présentes sur la planète sont constituées
    d’assemblages minéraux dont les caractéristiques retracent
    l’histoire de cristallisation. Les modes de cristallisation
    dépendent en effet des conditions physico-chimiques qui
    règnent au moment de la mise en place des roches.




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

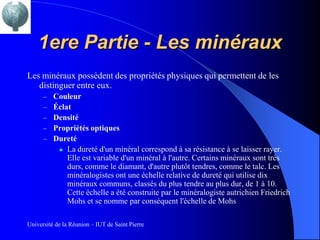

Les minéraux possèdent des propriétés physiques qui permettent de les
   distinguer entre eux.
      –   Couleur
      –   Éclat
      –   Densité
      –   Propriétés optiques
      –   Dureté
            La dureté d'un minéral correspond à sa résistance à se laisser rayer.
              Elle est variable d'un minéral à l'autre. Certains minéraux sont très
              durs, comme le diamant, d'autre plutôt tendres, comme le talc. Les
              minéralogistes ont une échelle relative de dureté qui utilise dix
              minéraux communs, classés du plus tendre au plus dur, de 1 à 10.
              Cette échelle a été construite par le minéralogiste autrichien Friedrich
              Mohs et se nomme par conséquent l'échelle de Mohs

Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

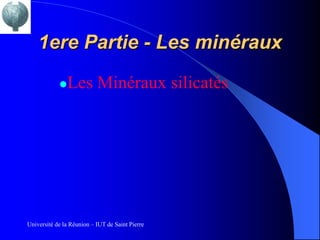

               Les Minéraux silicatés




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux
   Le tableau ci-dessous présente la proportion des
    éléments chimiques les plus abondants dans la
    croûte terrestre.




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

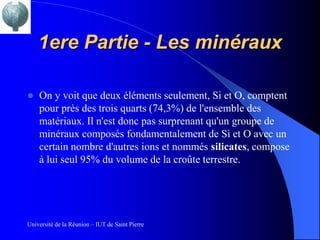

   On y voit que deux éléments seulement, Si et O, comptent
    pour près des trois quarts (74,3%) de l'ensemble des
    matériaux. Il n'est donc pas surprenant qu'un groupe de
    minéraux composés fondamentalement de Si et O avec un
    certain nombre d'autres ions et nommés silicates, compose
    à lui seul 95% du volume de la croûte terrestre.




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

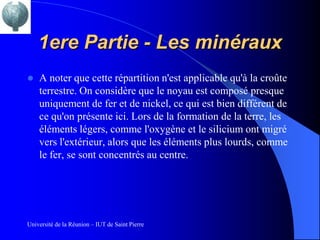

   A noter que cette répartition n'est applicable qu'à la croûte
    terrestre. On considère que le noyau est composé presque
    uniquement de fer et de nickel, ce qui est bien différent de
    ce qu'on présente ici. Lors de la formation de la terre, les
    éléments légers, comme l'oxygène et le silicium ont migré
    vers l'extérieur, alors que les éléments plus lourds, comme
    le fer, se sont concentrés au centre.




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

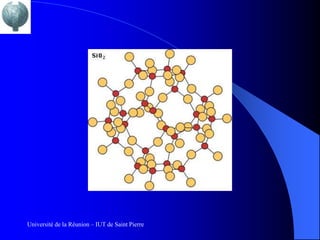

   Tous les silicates possèdent une structure de base
    composée des ions Si4+ et O2-




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

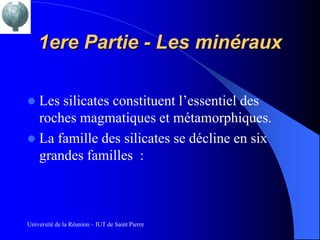

 Les silicates constituent l’essentiel des
  roches magmatiques et métamorphiques.
 La famille des silicates se décline en six
  grandes familles :



Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

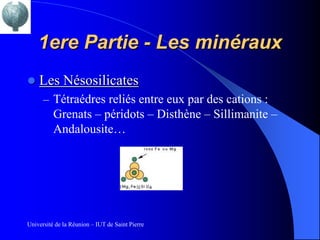

   Les Nésosilicates
      – Tétraédres reliés entre eux par des cations :
          Grenats – péridots – Disthène – Sillimanite –
          Andalousite…




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux
Les Sorosilicates
      – Tétraédres unis par paires avec un atome d’oxygène en
          commun ( Exemple Epidote)


   Les cyclosilicates
      – Tétraèdres en anneaux , ils cristallisent souvent
          en prismes ( Tourmalines)


Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

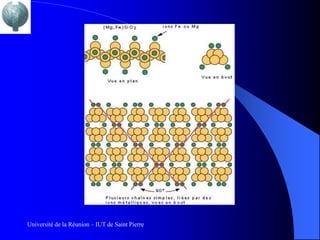

   Les Inosilicates
      – Tétraèdres allongés en chaînes simples , d’ou la
          forme allongée des minéraux (Amphiboles
          , pyroxènes..)




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

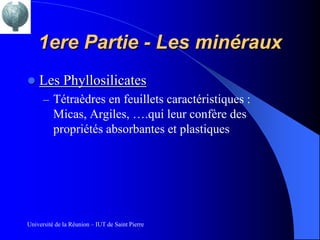

   Les Phyllosilicates
      – Tétraèdres en feuillets caractéristiques :
          Micas, Argiles, ….qui leur confère des
          propriétés absorbantes et plastiques




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

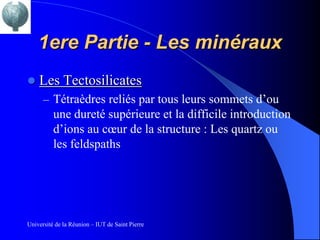

   Les Tectosilicates
      – Tétraèdres reliés par tous leurs sommets d’ou
          une dureté supérieure et la difficile introduction
          d’ions au cœur de la structure : Les quartz ou
          les feldspaths




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

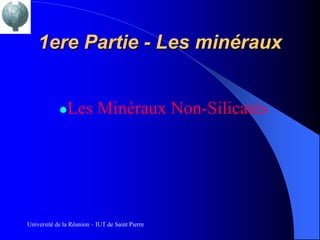

               Les Minéraux Non-Silicatés




Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

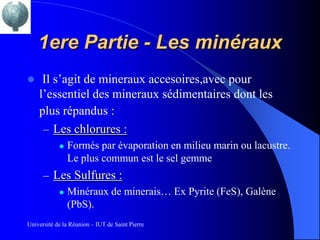

    Il s’agit de mineraux accesoires,avec pour
    l’essentiel des mineraux sédimentaires dont les
    plus répandus :
     – Les chlorures :
               Formés par évaporation en milieu marin ou lacustre.
                Le plus commun est le sel gemme
      – Les Sulfures :
          Minéraux de minerais… Ex Pyrite (FeS), Galène
           (PbS).
Université de la Réunion – IUT de Saint Pierre
1ere Partie - Les minéraux

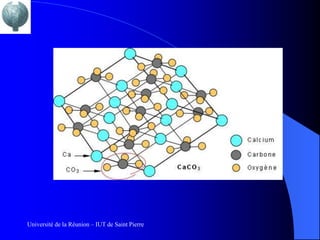

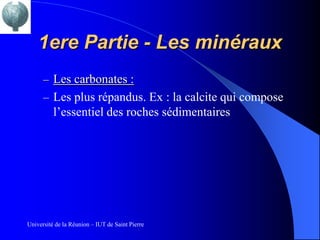

      – Les carbonates :
      – Les plus répandus. Ex : la calcite qui compose
          l’essentiel des roches sédimentaires




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie
   Définition
      – Les roches de l’écorce terrestre sont classées en
          trois grandes familles distinctes :
               Les roches Magmatiques
               Les roches sédimentaires
               Les roches métamorphiques.
La pétrologie est la science descriptive de ces
  roches , de leurs origines et de leur
  évolution.
Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie
   Les roches éruptives et Magmatiques
      – Généralités
          Elles présentent en commun la particularité d’être

           issues de la consolidation d’un Magma, c’est à dire
           d’un liquide renfermant des cristaux en proportions
           variables
      – Classification



Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie

      Ces magmas transitent depuis le manteau ou la
       croûte terrestre pour se solidifier en surface soit
       sous forme de roches volcaniques, soit en
       cristallisant à l’intérieur de la lithosphère et
       former des roches plutoniques.




Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie
    Il est d’usage de différencier les magmas
    en trois séries principales :

               Tholéitiques
               Alcalines
               Calco-alcalines




Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie

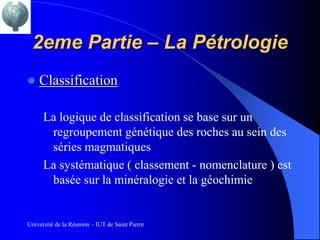

   Classification

      La logique de classification se base sur un
       regroupement génétique des roches au sein des
       séries magmatiques
      La systématique ( classement - nomenclature ) est
       basée sur la minéralogie et la géochimie


Université de la Réunion – IUT de Saint Pierre

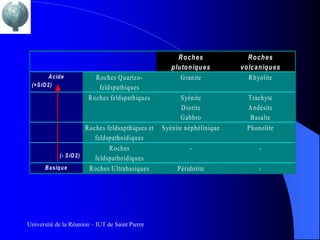

R oches             R oches
                                                       plutoniques         volcaniques
        A cid e            R oches Q uartzo-              G ranite           R hyolite
 (+S iO 2)                  feldspathiques
                        R oches feldspathiques            Syénite           Trachyte
                                                           D iorite         A ndésite
                                                          G abbro            Basalte
                        R oches feldsapthiques et   Syénite néphélinique    Phonolite
                            feldspathoidiques
                                 R oches                     -                  -
             (- S iO 2)     feldspathoidiques
       B asiq u e         R oches U ltrabasiques         Péridotite             -




Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie

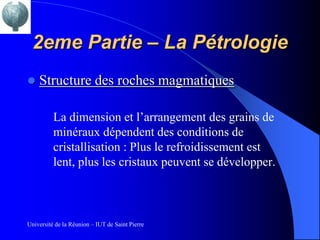

   Structure des roches magmatiques

          La dimension et l’arrangement des grains de
          minéraux dépendent des conditions de
          cristallisation : Plus le refroidissement est
          lent, plus les cristaux peuvent se développer.



Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie
      On distinguera 3 grandes catégories :
               La structure vitreuse : Dans le cas ou la roches est
                effusive et brutalement refroidie.
               La structure microristalline : La plus grande
                partie des cristaux est visible à l’œil.Lorsque de gros
                cristaux sont individualisés on parle de structure
                « porphyrique »
               La structure macrocristalline : Les cristaux
                peuvent avoir de grande taille ( du mm au cm).
                Lorsque des cristaux de très grande taille existent on
                parle de structure « porphyroïde »

Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie
   Les roches sédimentaires
    – Généralités
    Par définition, les roches sédimentaires sont dites
    « éxogène », c’est à dire formées à la surface de la
    terre, par opposition aux roches magmatiques.
    Elles sont déposés par couches
    successives, parallèles entre elles : C’est la
    stratification.
    Première conséquence pour leur comportement :
    Elles sont anisotropes au plan de la mécanique des
    sols….
Université de la Réunion – IUT de Saint Pierre
2eme Partie – La Pétrologie
   Les roches sédimentaires

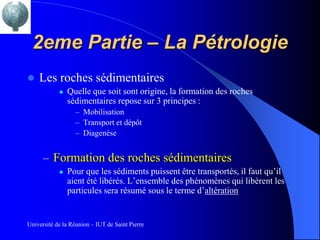

               Quelle que soit sont origine, la formation des roches
                sédimentaires repose sur 3 principes :
                  – Mobilisation
                  – Transport et dépôt
                  – Diagenèse


      – Formation des roches sédimentaires
               Pour que les sédiments puissent être transportés, il faut qu’il
                aient été libérés. L’ensemble des phénomènes qui libèrent les
                particules sera résumé sous le terme d’altération


Université de la Réunion – IUT de Saint Pierre

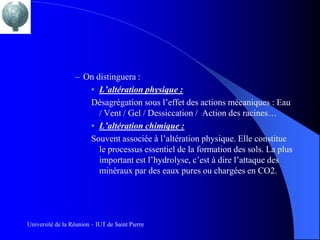

– On distinguera :
                     • L’altération physique :
                     Désagrégation sous l’effet des actions mécaniques : Eau
                        / Vent / Gel / Dessiccation / Action des racines…
                     • L’altération chimique :
                     Souvent associée à l’altération physique. Elle constitue
                        le processus essentiel de la formation des sols. La plus
                        important est l’hydrolyse, c’est à dire l’attaque des
                        minéraux par des eaux pures ou chargées en CO2.




Université de la Réunion – IUT de Saint Pierre
Certaines conditions favorisent l’hydrolyse dont :
                        - La nature des minéraux : La quartz est quasiment
                        insoluble les ferromagnésiens sont plus sensibles..
                        - La taille des minéraux : Plus la taille est petite, plus la
                        surface spécifique est élevée,
                        - L’activité bactérienne
                        - La température (qui favorise les réactions chimiques)
                        - Le drainage des sols ….
      Les particules issues de l’altération sont essentiellement des silicates :
      (Minéraux argileux dégradés (Illite) / Transformés (Vermiculites) /
        N2oformés (Kaolinite)


Université de la Réunion – IUT de Saint Pierre
   Les roches sédimentaires

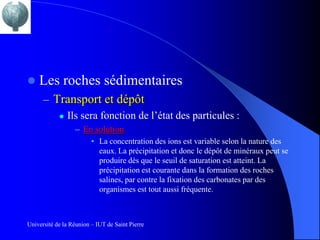

      – Transport et dépôt
          Ils sera fonction de l’état des particules :

                  – En solution
                         • La concentration des ions est variable selon la nature des
                           eaux. La précipitation et donc le dépôt de minéraux peut se
                           produire dès que le seuil de saturation est atteint. La
                           précipitation est courante dans la formation des roches
                           salines, par contre la fixation des carbonates par des
                           organismes est tout aussi fréquente.



Université de la Réunion – IUT de Saint Pierre
– Éléments solides
                         Le transport d’éléments solides dépend de 2 paramètres :
                           - Spécifiques aux éléments : Taille, forme, densité…
                           - Spécifiques aux agents de transport : Vent / Eau / Glace…
                         Le transport s’accompagne d’un tri et d’une mise en forme des
                           éléments dont les lois conditionnent la structure
                           sédimentaire finale : Dimensions, des particules, grano-
                           classement….




Université de la Réunion – IUT de Saint Pierre
   Les roches sédimentaires
     – Diagenèse
               Il s’agit de la phase ultime du phénomène sédimentaire : La
                compaction et la transformation d’un sédiment en roche. Elle
                se fait par
                  – Transformation minérale : Destruction de la matière organique et
                    dissolution des squelettes remplacés par des minéraux
                  – Compaction : Sous l’action de la surcharge litho statique liée à
                    l’enfouissement des sédiments
                  – La Cimentation : Le vides seront remplis par des éléments en
                    solution ( Silice ou carbonates en général)


Université de la Réunion – IUT de Saint Pierre
   Les roches sédimentaires
      – Classification
          On a vu que le monde des roches sédimentaires est

           complexe. Leur classification aussi…
           La distinction de ces roches reposera sur des
           caractéristiques simples :
                         • Composition chimique
                           (Siliceuse, Calcaire, argileuse..)
                         • Origine (Chimique, Détritique, Biologique,..)
                         • Taille et nature des éléments.
Université de la Réunion – IUT de Saint Pierre
   Pour la géotechnique, on conservera la
    classification la plus courante qui distingue :
     – Les roches terrigènes
               Formées de matériaux issus de roches émergées. La
                classification est liée à la granulométrie :




Université de la Réunion – IUT de Saint Pierre

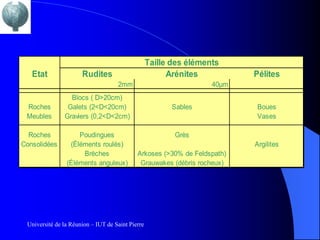

Taille des éléments
   Etat               Rudites                           Arénites          Pélites
                                    2mm                            40µm
                 Blocs ( D>20cm)
 Roches         Galets (2<D<20cm)                       Sables            Boues
 Meubles       Graviers (0,2<D<2cm)                                       Vases

  Roches            Poudingues                           Grès
Consolidées      (Éléments roulés)                                        Argilites
                     Brèches                Arkoses (>30% de Feldspath)
                (Éléments anguleux)          Grauwakes (débris rocheux)




 Université de la Réunion – IUT de Saint Pierre

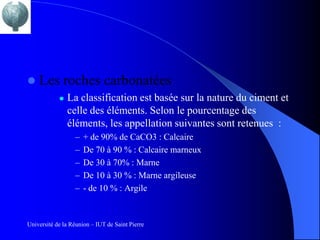

   Les roches carbonatées
               La classification est basée sur la nature du ciment et
                celle des éléments. Selon le pourcentage des
                éléments, les appellation suivantes sont retenues :
                  –   + de 90% de CaCO3 : Calcaire
                  –   De 70 à 90 % : Calcaire marneux
                  –   De 30 à 70% : Marne
                  –   De 10 à 30 % : Marne argileuse
                  –   - de 10 % : Argile


Université de la Réunion – IUT de Saint Pierre
   Les évaporites
               Elles résultent de l’évaporation de l’eau de mer dans des
                conditions exceptionnelles. Elles ont pu être conservées par la
                protection d’horizons imperméables. Les principales sont les
                anhydrites ( Sulfate de calcium), les Gypses ( Forme hydratée
                de l’anhydrite) et le sel gemme. Les circulations d’eau dans les
                évaporites sont à l’origine de poches de dissolutions ou
                « fontis » qui peuvent créer des effondrements dangereux pour
                les constructions.
                  Les sulfates réagissent avec les aluminates en présence d’eau .
                    (Alcali-réaction). La formation d’ettringite, sel expansif est alors
                    à l’origine de désordres importants dans les ouvrages.


Université de la Réunion – IUT de Saint Pierre

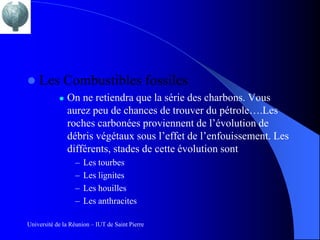

   Les Combustibles fossiles
               On ne retiendra que la série des charbons. Vous
                aurez peu de chances de trouver du pétrole….Les
                roches carbonées proviennent de l’évolution de
                débris végétaux sous l’effet de l’enfouissement. Les
                différents, stades de cette évolution sont
                  –   Les tourbes
                  –   Les lignites
                  –   Les houilles
                  –   Les anthracites

Université de la Réunion – IUT de Saint Pierre
   Les roches sédimentaires

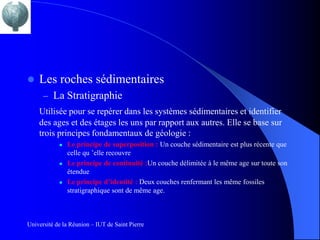

      – La Stratigraphie
    Utilisée pour se repérer dans les systèmes sédimentaires et identifier
    des ages et des étages les uns par rapport aux autres. Elle se base sur
    trois principes fondamentaux de géologie :
               Le principe de superposition : Un couche sédimentaire est plus récente que
                celle qu ’elle recouvre
               Le principe de continuité :Un couche délimitée à le même age sur toute son
                étendue
               Le principe d’identité : Deux couches renfermant les même fossiles
                stratigraphique sont de même age.



Université de la Réunion – IUT de Saint Pierre

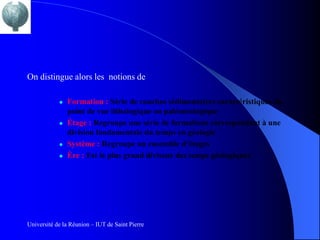

On distingue alors les notions de

               Formation : Série de couches sédimentaires caractéristiques du
                point de vue lithologique ou paléontologique
               Étage : Regroupe une série de formations correspondant à une
                division fondamentale du temps en géologie
               Système : Regroupe un ensemble d’étages
               Ère : Est le plus grand diviseur des temps géologiques




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre

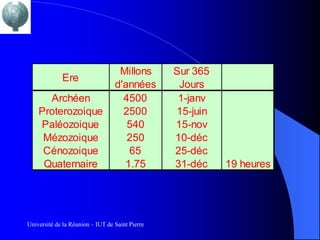

Millons       Sur 365
             Ere
                                  d'années        Jours
      Archéen                       4500          1-janv
    Proterozoique                   2500         15-juin
    Paléozoique                      540         15-nov
     Mézozoique                      250         10-déc
     Cénozoique                      65          25-déc
     Quaternaire                    1.75         31-déc    19 heures




Université de la Réunion – IUT de Saint Pierre

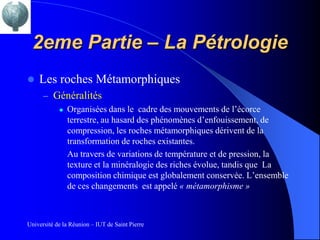

2eme Partie – La Pétrologie
   Les roches Métamorphiques
      – Généralités
               Organisées dans le cadre des mouvements de l’écorce
                terrestre, au hasard des phénomènes d’enfouissement, de
                compression, les roches métamorphiques dérivent de la
                transformation de roches existantes.
                Au travers de variations de température et de pression, la
                texture et la minéralogie des riches évolue, tandis que La
                composition chimique est globalement conservée. L’ensemble
                de ces changements est appelé « métamorphisme »



Université de la Réunion – IUT de Saint Pierre
   Les roches Métamorphiques
      – Classification
 Une roche métamorphique dérive toujours d’une roche
  antérieure, qu’elle soit sédimentaire, magmatique ou même
  métamorphique.
  La classification est en principe basée sur la texture des
  roches,selon qu’elle est « foliée » ou non. Dans le
  détail, on s’intéresse à la genèse, la minéralogie, les
  critères hérités… mais il sera plus simple de ne retenir que
  les formes les plus couramment rencontrées :
Université de la Réunion – IUT de Saint Pierre

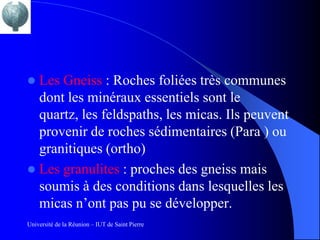

 Les Gneiss : Roches foliées très communes
  dont les minéraux essentiels sont le
  quartz, les feldspaths, les micas. Ils peuvent
  provenir de roches sédimentaires (Para ) ou
  granitiques (ortho)
 Les granulites : proches des gneiss mais
  soumis à des conditions dans lesquelles les
  micas n’ont pas pu se développer.
Université de la Réunion – IUT de Saint Pierre

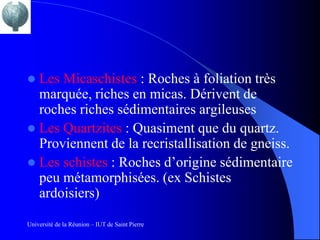

 Les Micaschistes : Roches à foliation très
  marquée, riches en micas. Dérivent de
  roches riches sédimentaires argileuses
 Les Quartzites : Quasiment que du quartz.
  Proviennent de la recristallisation de gneiss.
 Les schistes : Roches d’origine sédimentaire
  peu métamorphisées. (ex Schistes
  ardoisiers)

Université de la Réunion – IUT de Saint Pierre
 Les Marbres : calcaires ou dolomies recristallisés.
 Les Amphibolites : Roches plus ou moins foliées
  ayant subi un fort métamorphisme. Elles sont
  d’origine Para (Pélites/Marnes) ou Ortho
  (Basaltes/ Diorites..)
 Les Migmatites : à la limite entre les roches
  métamorphique et magmatiques puisqu’elles ont
  subi une fusion partielle. Comportent des parties
  granitiques et gneissiques

Université de la Réunion – IUT de Saint Pierre

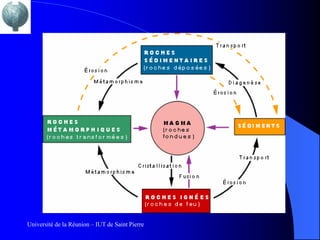

Université de la Réunion – IUT de Saint Pierre
3eme Partie – Constitution
       du Globe Terrestre

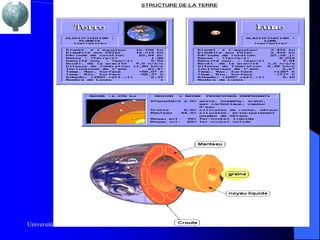

   Généralités

   Tectogénèse




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre

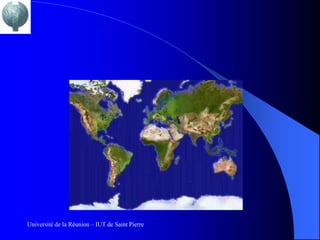

   La Dérive des Continents
      – La dérive des continents est une théorie
          proposée au début du siècle par le physicien-
          météorologue Alfred Wegener, pour tenter
          d'expliquer, entre autres, la similitude dans le
          tracé des côtes de part et d'autre de l'Atlantique,
          une observation qui en avait intrigué d'autres
          avant lui.

Université de la Réunion – IUT de Saint Pierre

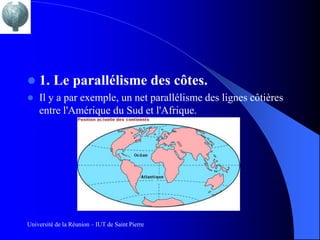

   1. Le parallélisme des côtes.
   Il y a par exemple, un net parallélisme des lignes côtières
    entre l'Amérique du Sud et l'Afrique.




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
   La correspondance des structures géologiques.
   Cela n'est pas tout que les pièces d'un puzzle s'emboîtent bien, encore
    faut-il obtenir une image cohérente. Dans le cas du puzzle des
    continents, non seulement y a-t-il une concordance entre les
    côtes, mais il y a aussi une concordance entre les structures
    géologiques à l'intérieur des continents, un argument lourd en faveur
    de l'existence du mégacontinent Pangée.

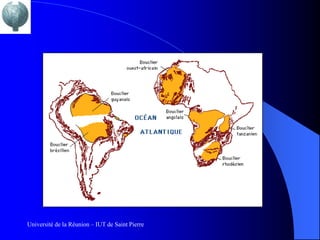

   La correspondance des structures géologiques entre l'Afrique et
    l'Amérique du Sud appuie l'argument de Wegener. La situation
    géographique actuelle des deux continents montrent la distribution des
    anciens blocs continentaux (boucliers) ayant plus de 2 Ga (milliards
    d'années).

Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre

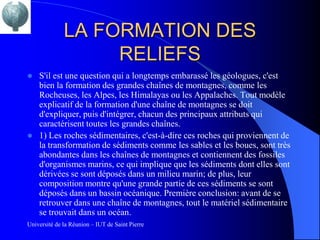

LA FORMATION DES
                   RELIEFS
   S'il est une question qui a longtemps embarassé les géologues, c'est
    bien la formation des grandes chaînes de montagnes, comme les
    Rocheuses, les Alpes, les Himalayas ou les Appalaches. Tout modèle
    explicatif de la formation d'une chaîne de montagnes se doit
    d'expliquer, puis d'intégrer, chacun des principaux attributs qui
    caractérisent toutes les grandes chaînes.
   1) Les roches sédimentaires, c'est-à-dire ces roches qui proviennent de
    la transformation de sédiments comme les sables et les boues, sont très
    abondantes dans les chaînes de montagnes et contiennent des fossiles
    d'organismes marins, ce qui implique que les sédiments dont elles sont
    dérivées se sont déposés dans un milieu marin; de plus, leur
    composition montre qu'une grande partie de ces sédiments se sont
    déposés dans un bassin océanique. Première conclusion: avant de se
    retrouver dans une chaîne de montagnes, tout le matériel sédimentaire
    se trouvait dans un océan.
Université de la Réunion – IUT de Saint Pierre
   2) Il y a aussi des roches métamorphiques dans les chaînes de
    montagnes, ces roches qui sont d'anciennes roches sédimentaires ou
    ignées transformées sous l'effet de températures et de pressions très
    élevées. Ces roches métamorphiques occupent une portion bien définie
    de la chaîne de montagnes. Il faut savoir que le lieu dans la croûte
    terrestre où il existe à la fois des températures et des pressions très
    élevées, c'est en profondeur, à au moins quelques kilomètres sous la
    surface. Seconde conclusion: les roches métamorphiques résultent de
    la transformation des roches sédimentaires et ignées de la chaîne de
    montagnes, en profondeur, dans la croûte terrestre.




Université de la Réunion – IUT de Saint Pierre
   3) Un autre attribut important des chaînes de montagnes, c'est qu'elles
    contiennent souvent des lambeaux de croûte océanique (basaltes)
    coincés dans des failles. Troisième conclusion: non seulement, les
    sédiments qui forment la chaîne de montagnes se sont-ils déposés dans
    un bassin marin, mais aussi, sur de la croûte océanique basaltique.
   4) S'il est une caractéristique commune à toutes les grandes chaînes de
    montagnes, c'est bien le fait que les roches y sont déformées à des
    degrés divers. Depuis longtemps, les géologues qui étudiaient la
    géométrie de la déformation dans les chaînes de montagnes savaient
    bien qu'il fallait des forces de compression latérales pour produire une
    telle géométrie. Il leur fallait donc trouver un mécanisme responsable
    de ces compressions. Il leur fallait aussi trouver un mécanisme
    responsable du soulèvement de tout ce matériel déposé dans un bassin
    océanique qui compose la chaîne.

Université de la Réunion – IUT de Saint Pierre

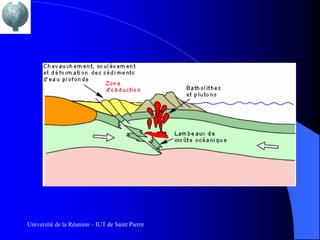

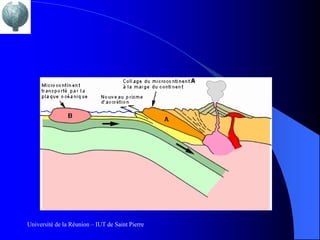

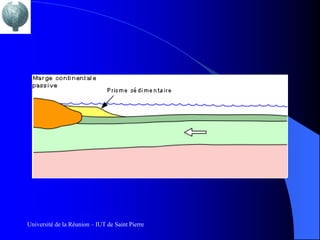

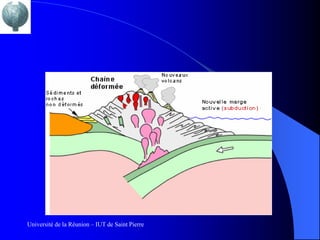

   Les schémas qui suivent illustrent les grandes étapes de la
    formation d'une chaîne de montagnes. Partons de ce qu'on
    appelle une marge continentale passive, comme par
    exemple celle de l'Atlantique actuelle, où s'accumule sur le
    plateau continental et à la marge du continent un prisme de
    sédiments provenant de l'érosion du continent.




Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre

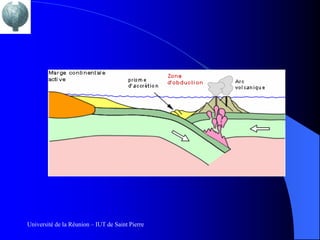

Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre

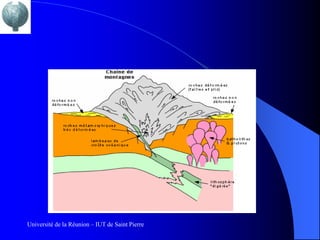

Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre

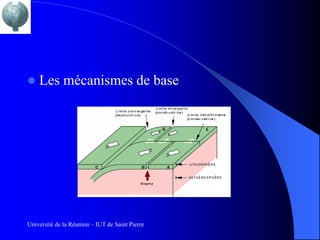

   Les mécanismes de base




Université de la Réunion – IUT de Saint Pierre

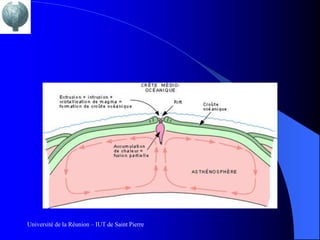

Université de la Réunion – IUT de Saint Pierre

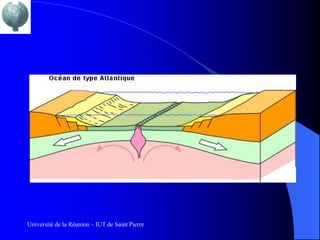

Université de la Réunion – IUT de Saint Pierre
Université de la Réunion – IUT de Saint Pierre
4eme Partie – La Géologie
           Appliquée
   Généralités

   La Géologie du Génie-Civil

   Les investigations – Objets – Méthodes

   Moyens
Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                géotechniques

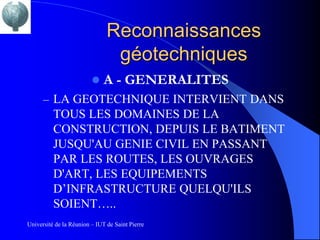

                             A - GENERALITES
      – LA GEOTECHNIQUE INTERVIENT DANS
          TOUS LES DOMAINES DE LA
          CONSTRUCTION, DEPUIS LE BATIMENT
          JUSQU'AU GENIE CIVIL EN PASSANT
          PAR LES ROUTES, LES OUVRAGES
          D'ART, LES EQUIPEMENTS
          D’INFRASTRUCTURE QUELQU'ILS
          SOIENT…..
Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                géotechniques

    LES MAITRES D’OUVRAGES PUBLICS
    SONT ASSUJETTIS A UNE
    OBLIGATION LEGALE VIS A VIS DES
    ETUDES GEOTECHNIQUES …..



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                géotechniques



    D’ OU LA NECESSITE DE PRENDRE EN
    COMPTE LE « RISQUE SOL » .



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                géotechniques

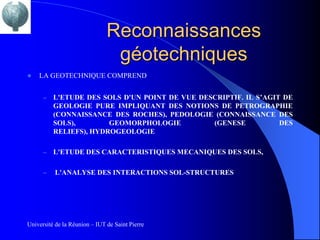

   LA GEOTECHNIQUE COMPREND


      –   L'ETUDE DES SOLS D'UN POINT DE VUE DESCRIPTIF. IL S’AGIT DE
          GEOLOGIE PURE IMPLIQUANT DES NOTIONS DE PETROGRAPHIE
          (CONNAISSANCE DES ROCHES), PEDOLOGIE (CONNAISSANCE DES
          SOLS),        GEOMORPHOLOGIE          (GENESE           DES
          RELIEFS), HYDROGEOLOGIE

      –   L'ETUDE DES CARACTERISTIQUES MECANIQUES DES SOLS,

      –   L'ANALYSE DES INTERACTIONS SOL-STRUCTURES




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                géotechniques

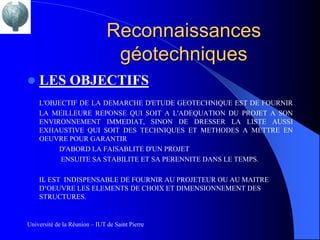

   LES OBJECTIFS
    L'OBJECTIF DE LA DEMARCHE D'ETUDE GEOTECHNIQUE EST DE FOURNIR
    LA MEILLEURE REPONSE QUI SOIT A L'ADEQUATION DU PROJET A SON
    ENVIRONNEMENT IMMEDIAT, SINON DE DRESSER LA LISTE AUSSI
    EXHAUSTIVE QUI SOIT DES TECHNIQUES ET METHODES A METTRE EN
    OEUVRE POUR GARANTIR
         D'ABORD LA FAISABLITE D'UN PROJET
          ENSUITE SA STABILITE ET SA PERENNITE DANS LE TEMPS.

    IL EST INDISPENSABLE DE FOURNIR AU PROJETEUR OU AU MAITRE
    D‘OEUVRE LES ELEMENTS DE CHOIX ET DIMENSIONNEMENT DES
    STRUCTURES.


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                    géotechniques
   CE POINT IMPLIQUE DE FAIT QUE LES ETUDES DE SOLS
    DOIVENT ETRE ANTERIEURES AUX ETUDES DE STRUCTURES
    ET NON PAS S'ADAPTER AUX CONTRAINTES DU BATI CAR
    NOUS N'AVONS PAS LES MOYENS DE MODIFIER LA NATURE ET
    L'ETAT DES SOLS ET DES SOUS-SOLS……
   TROP SOUVENT, LA DEMARCHE D'INSERTION D'UNE ETUDE
    GEOTECHNIQUE DANS UN DOSSIER EST GUIDEE PAR DES
    IMPERATIFS    TRES     ELOIGNES   DE  L'INFORMATION
    RECHERCHEE, (SOUVENT JUGEE SUPERFLUE) ET EN
    PARTICULIERS PAR DES QUESTIONS D'ASSURANCES OU DE
    RESPONSABILITES SOULEVEES PAR LE MAITRE D‘ OEUVRE
    L’ARCHITECTE OU…. L’ASSUREUR….

    Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                                géotechniques
   LES QUESTIONS …..

               QUELS SONT                  LES   MOYENS   NECESSAIRES   A
                MOBILISER

               A QUELS MOMENT IL FAUT LES METTRE EN OEUVRE
                POUR OPTIMISER LA DEMARCHE GEOTECHNIQUE ET
                L'INTEGRER AU MIEUX A L'ENSEMBLE DE LA
                DEMARCHE PROJET ?



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                       géotechniques

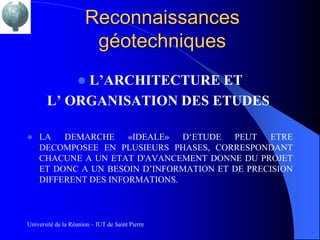

            L’ARCHITECTURE ET
                   
       L’ ORGANISATION DES ETUDES

   LA   DEMARCHE     «IDEALE»  D‘ETUDE  PEUT   ETRE
    DECOMPOSEE EN PLUSIEURS PHASES, CORRESPONDANT
    CHACUNE A UN ETAT D'AVANCEMENT DONNE DU PROJET
    ET DONC A UN BESOIN D’INFORMATION ET DE PRECISION
    DIFFERENT DES INFORMATIONS.



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                       géotechniques

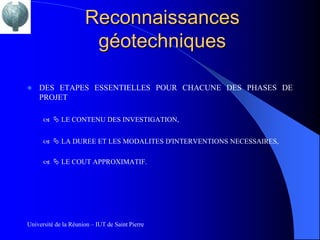

   DES ETAPES ESSENTIELLES POUR CHACUNE DES PHASES DE
    PROJET

        LE CONTENU DES INVESTIGATION,


        LA DUREE ET LES MODALITES D'INTERVENTIONS NECESSAIRES,


        LE COUT APPROXIMATIF.




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
   QUELLES SONT CES ETAPES :

       F L’ETUDE OU EXAMEN DU SITE


       F LES ETUDES DE FAISABILITE


       F LES ETUDES DE DEFINITION


       F LES SUIVIS DE TRAVAUX ET LES ETUDES ULTERIEURES EN
          PHASE CHANTIER




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
         L'ETUDE OU EXAMEN DU SITE - ENQUETE PRELIMINAIRE

   QUAND ?

      –   DES LES PHASES PRE-OPERATIONNELLES, VOIRE LES LEVEES D'OPTION OU
          MEME D'ACQUISITION, UN SIMPLE EXAMEN DU SITEASSOCIE A UNE BONNE
          CONNAISSANCE DE LA GEOLOGIE GENERALE DE LA REGION ET DES
          PROBLEMES COURAMMENT RENCONTRES PEUT PERMETTRE D'EVI'IER BIEN DES
          DESAGREMENTS :
               -ZONES DE GLISSEMENTS DE TERRAINS ANCIENS OU ACTIFS,
               -PRESENCE CONNUE DE CAVERNES OU DE POCHE KARSTIQUES,
               -RISQUES D'INONDATION
               -ANCIENNES DECHARGES
               -SOLS COMPRESSIBLES OU GONFLANTS......




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
   OBJECTIFS
      –   LES OBJECTIFS RECHERCHES SONT D’APPREHENDER A PRIORI LES PROBLEMES
          POSES PAR LE SITE; POUR SIMPLEMENT NE PAS SE TROMPER DE TERRAIN OU
          AIDER A CHOISIR LA BONNE OPTION DE PROJET PAR RAPPORT AU SITE, VOIRE
          MEME D'ORIENTER LA PROGRAMMATION OPERATIONNELLE.


   COMMENT
      –   A CE STADE DES ETUDES, UN SIMPLE EXAMEN VISUEL DU SITE, ALLIE A UN
          BONNE CONNAISSANCE GEOLOGIQUE D 'ENSEMBLE SONT SUFFISANTS POUR
          DONNER UN AVIS CLAIR ET CIRCONSTANCIE. L'NVESTISSEMENT RESTE DONC
          MINEUR VIS A VIS DE L’IMPACT POSSIBLE SUR LES PROJETS .
      –   LES DELAIS DE MISE EN OEUVRE SONT EXTREMEMENT COURTS -
          NORMALEMENT INFERIEURS A UNE SEMAINE - SAUF NECESSITE DE
          RECHERCHES SPECIFIQUES (-ANALYSE DES DOCUMENTS EXISTANTS (CARTES
          GEOLOGIQUES - CARTES ZERMOS - STPC....)


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

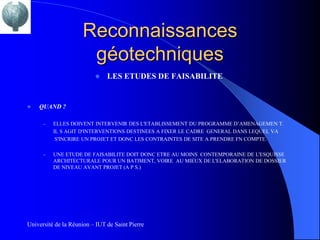

                              LES ETUDES DE FAISABILITE


   QUAND ?

      –   ELLES DOIVENT INTERVENIR DES L'ETABLISSEMENT DU PROGRAMME D’AMENAGEMEN T.
          IL S AGIT D'INTERVENTIONS DESTINEES A FIXER LE CADRE GENERAL DANS LEQUEL VA
           S'INCRIRE UN PROJET ET DONC LES CONTRAINTES DE SITE A PRENDRE FN COMPTE.

      –   UNE ETUDE DE FAISABILITE DOIT DONC ETRE AU MOINS CONTEMPORAINE DE L'ESQUISSE
          ARCHITECTURALE POUR UN BATIMENT, VOIRE AU MIEUX DE L'ELABORATION DE DOSSIER
          DE NIVEAU AVANT PROJET (A P S.)




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
   LES OBJECTIFS

      –   UNE ETUDE DE FAISABILITE OU RAPPORT D'ETUDE GEOTECHNIQUE DANS LA
          CLASSIFICATION DES ETUDES NORMALISEES (AFNOR/USG), DOIVENT
          PERMETTRE DE CARACTERISER L'ENVIRONNEMENT GEOLOGIQUE DU PROJET
          ET POSITIONNER LES DIFFICULTES D'ORDRE
               MORPHOLOGIQUE (PENTES/BLOCS/CAVITES...)
               LITHOLOGIQUES (NATURE DES
                FORMATIONS, EPAISSEURS, GLISSEMENTS, TERRASSEMENTS, AMELIORATION DES
                SOLS...)
               HYDROGEOLOGIQUE (NAPPES, VENUES D'EAU, SOURCES, DRAINAGES...)
               CONSTRUCTIVES (FONDATIONS, SOUTENEMENTS...)


      –   CES INFORMATIONS DOIVENT ETRE INTEGREES A L'ELABORATION DU PLAN DE
          MASSE ET A LA DEFINITON DES CONTRAINTES D'AMENAGEMENT (NIVEAUX DE
          PLATE-FORME / MODALITES DE 'TERRASSEMENTS / PRINCIPES GENERAUX
          D'ADAPTATION AU SOL ET DE FAISABILITE OU NON FAISABILITE...)


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                       géotechniques

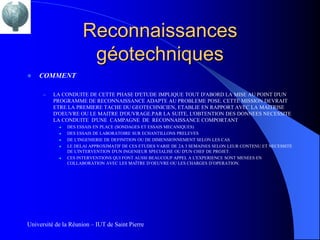

   COMMENT

      –   LA CONDUITE DE CETTE PHASE D'ETUDE IMPLIQUE TOUT D'ABORD LA MISE AU POINT D'UN
          PROGRAMME DE RECONNAISSANCE ADAPTE AU PROBLEME POSE. CETTE MISSION DEVRAIT
          ETRE LA PREMIERE TACHE DU GEOTECHNICIEN, ETABLIE EN RAPPORT AVEC LA MAITRISE
          D'OEUVRE OU LE MAITRE D'OUVRAGE.PAR LA SUITE, L'OBTENTION DES DONNEES NECESSITE
          LA CONDUITE D'UNE CAMPAGNE DE RECONNAISSANCE COMPORTANT
               DES ESSAIS EN PLACE (SONDAGES ET ESSAIS MECANIQUES)
               DES ESSAIS DE LABORATOIRE SUR ECHANTILLONS PRELEVES
               DE L'INGENIERIE DE DEFINITION OU DE DIMENSIONNEMENT SELON LES CAS.
               LE DELAI APPROXIMATIF DE CES ETUDES VARIE DE 2A 3 SEMAINES SELON LEUR CONTENU ET NECESSITE
                DE L'INTERVENTION D'UN INGENIEUR SPECIALISE OU D'UN CHEF DE PROJET.
               CES INTERVENTIONS QUI FONT AUSSI BEAUCOUP APPEL A L'EXPERIENCE SONT MENEES EN
                COLLABORATION AVEC LES MAÎTRE D’OEUVRE OU LES CHARGES D’OPERATION.




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
                   LES ETUDES DE DEFINITION OU DE DETAIL

   QUAND ?

      –   A PARTIR DE L'APS ET JUSQU'AU PROJET DE DEFINITION ET AU D.C.E ( MAIS AVANT LE
          D.C.E!!!!!), LES ETUDES DE PROJET GEOTECHNIQUE OU DE CONCEPTION GEOTECHNIQUE
          CONSTITUENT EN PRINCIPE LE GROS MORCEAU D'UN ETUDE DE SOLS.

      –   CELLE-CI EST A REALISER DANS LE CADRE DES OPERATIONS DE MAITRISE D'OEUVRE ET
          DOIVENT ETRE UN ELEMENT IMPORTANT DE LA DEFINITION DU PROJET.




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                       géotechniques
   OBJECTIFS

      –   LES OBJECTIFS RECHERCHES SONT ALORS DE FOURNIR LES PROGRAMMES DE
          RECONNAISSANCES DETAILLES, ADAPTES PRECISEMENT AU PROJET EN TERMES D'AMPLEUR
          DE RECONNAISSANCE (NOMBRE, NATURE DES ESSAIS, PROFONDEURDES SONDAGES)

      –   AU TERME DE LA RECONNAISSANCE, LE GEOTECHNICIEN DOIT FOURNIR AU PROJETEUR
          LES ELEMENTS PRECIS DE DIMENSIONNEMENT, AINSI QUE LES DISPOSITIONS TECHNIQUES
          PARTICULIERS A RESPECThR VIS A VIS DES CONTRAINTES DE SOLS. DANS LE DETAIL, CETTE
          PHASE D'ETUDE DOIT ETRE CELLE QUI FOURNI LES DISPOSITIONS FINALES EN MATIERE DE
               FONDATION ET DE TERRASSEMENTS (NIVEAU D'ANCRAGE, CAPACITE PORTANTE AUX DIFFERENTS
                ETATS LIMITES DIMENSIONNEMENT),
               LES DISPOSITIONS SPECIFIQUES VIS A VIS DES NAPPES PAR EXEMPLE
               LES VALEURS DES ESSAIS ET LES NOTES DE CALCULS NECESSAIRES AU BET
               LES ESTIMATIONS DES QUANTITES, COUTS ET DELAIS D'EXECUTION SI NECESSAIRE
               L'ASSISTANCE TECHNIQUE AU MAITRE D'OUVRAGE POUR L'ELABORATION DES PIECES DE MARCHES




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
   COMMENT

      –   CES ETUDES MOBILISENT GENERALEMENT DES ESSAIS EN PLACE ET DES CAMPAGNES DE
          SONDAGES LOURDES        (SONDAGES PROFONDS, ESSAIS IN-SITU OU DE LABORATOIRE
          PLUS SOPHISTIQUES) INTERPRETATIONS MULTIPLES FAISANT RECCURENCE AVEC LE
          PROJET

      –   LE DELAI D'ETUDE PEUT DEPASSER 1 MOIS SELON LES MODALITES ENVISAGEES, LES
          DIFFICULTES RENCONTRES OU L'AMPLEUR DES PROBLEMES POSES.




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

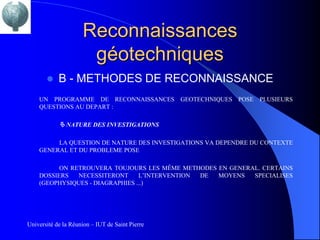

           B - METHODES DE RECONNAISSANCE
    UN PROGRAMME DE RECONNAISSANCES GEOTECHNIQUES POSE PLUSIEURS
    QUESTIONS AU DEPART :

             NATURE DES INVESTIGATIONS

         LA QUESTION DE NATURE DES INVESTIGATIONS VA DEPENDRE DU CONTEXTE
    GENERAL ET DU PROBLEME POSE

          ON RETROUVERA TOUJOURS LES MÊME METHODES EN GENERAL. CERTAINS
    DOSSIERS   NECESSITERONT     L’INTERVENTION DE MOYENS   SPECIALISES
    (GEOPHYSIQUES - DIAGRAPHIES ...)




Université de la Réunion – IUT de Saint Pierre

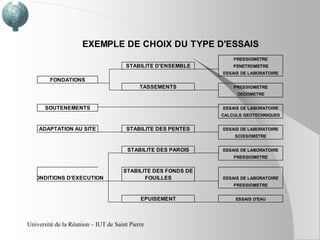

EXEMPLE DE CHOIX DU TYPE D'ESSAIS
                                                                  PRESSIOMETRE
                                      STABILITE D'ENSEMBLE        PENETROMETRE
                                                              ESSAIS DE LABORATOIRE
        FONDATIONS
                                            TASSEMENTS            PRESSIOMETRE
                                                                   OEDOMETRE


       SOUTENEMENTS                                           ESSAIS DE LABORATOIRE
                                                              CALCULS GEOTECHNIQUES


    ADAPTATION AU SITE                 STABILITE DES PENTES   ESSAIS DE LABORATOIRE
                                                                  SCISSOMETRE


                                       STABILITE DES PAROIS   ESSAIS DE LABORATOIRE
                                                                  PRESSIOMETRE


                                     STABILITE DES FONDS DE
 CONDITIONS D'EXECUTION                     FOUILLES          ESSAIS DE LABORATOIRE
                                                                  PRESSIOMETRE


                                            EPUISEMENT             ESSAIS D'EAU




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

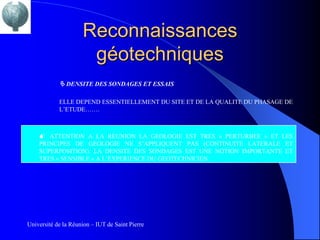

             DENSITE DES SONDAGES ET ESSAIS

            ELLE DEPEND ESSENTIELLEMENT DU SITE ET DE LA QUALITE DU PHASAGE DE
            L’ETUDE…….



    M ATTENTION A LA REUNION LA GEOLOGIE EST TRES « PERTURBEE » ET LES
    PRINCIPES DE GEOLOGIE NE S’APPLIQUENT PAS (CONTINUITE LATERALE ET
    SUPERPOSITION). LA DENSITE DES SONDAGES EST UNE NOTION IMPORTANTE ET
    TRES « SENSIBLE » A L’EXPERIENCE DU GEOTECHNICIEN.




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

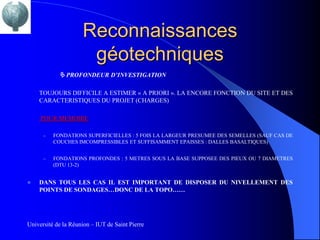

             PROFONDEUR D’INVESTIGATION

    TOUJOURS DIFFICILE A ESTIMER « A PRIORI ». LA ENCORE FONCTION DU SITE ET DES
    CARACTERISTIQUES DU PROJET (CHARGES)

     POUR MEMOIRE

      –   FONDATIONS SUPERFICIELLES : 5 FOIS LA LARGEUR PRESUMEE DES SEMELLES (SAUF CAS DE
          COUCHES IMCOMPRESSIBLES ET SUFFISAMMENT EPAISSES : DALLES BASALTIQUES)


      –   FONDATIONS PROFONDES : 5 METRES SOUS LA BASE SUPPOSEE DES PIEUX OU 7 DIAMETRES
          (DTU 13-2)


   DANS TOUS LES CAS IL EST IMPORTANT DE DISPOSER DU NIVELLEMENT DES
    POINTS DE SONDAGES…DONC DE LA TOPO……




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
                METHODES DE RECONNAISSANCE ET D’ETUDE

    ENQUETE PREALABLE

   LES SONDAGES

        PUITS A LA PELLE MECANIQUE
        DESTRUCTIFS
        CAROTTAGES




   LES ESSAIS MECANIQUES

        ESSAIS PENETROMETRIQUES - Norme NF-P 94-115 A & B
        ESSAIS PRESSIOMETRIQUES – Norme NF –P 94-110
        ESSAIS AU SCISSOMETRE – Norme NF – P 94


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

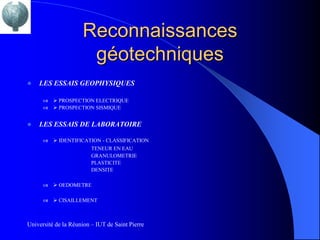

   LES ESSAIS GEOPHYSIQUES

          PROSPECTION ELECTRIQUE
          PROSPECTION SISMIQUE


   LES ESSAIS DE LABORATOIRE

          IDENTIFICATION - CLASSIFICATION
                       TENEUR EN EAU
                       GRANULOMETRIE
                       PLASTICITE
                       DENSITE

          OEDOMETRE

          CISAILLEMENT



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
                                        C - DIVERS

   ASPECTS REGLEMENTAIRES –
    RESPONSABILITES
      – Les études géotechniques relèvent des articles 1792 et
          suivant du code civil…..(contrats de louage
          d’ouvrage) – La responsabilité du MO est engagée
          dans le choix de son prestataire……


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

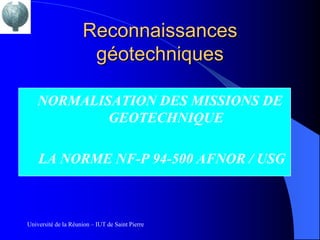

    NORMALISATION DES MISSIONS DE
            GEOTECHNIQUE

    LA NORME NF-P 94-500 AFNOR / USG



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques
                                            Phasage

               LES PRINCIPES PREVUS PAR LA NORME




Université de la Réunion – IUT de Saint Pierre
UNION SYNDICALE GEOTECHNIQUE
                                                                  SCHEMA D'ENCHAINEMENT DES MISSIONS GEOTECHNIQUES

                                                   Etapes de
                                                 réalisation de                              MISSIONS GEOTECHNIQUES
                                                   l’ouvrage

                                                                        Etude ou suivi des             Exécution de              Diagnostic
                                                                            ouvrages                sondages, essais et          géotechniqu
                                                                          géotechniques                  mesures                 e
                                                                                                      géotechniques


                                                                            G 11 Etude
                                                    Etudes                préliminaire de           G 0 si nécessaire (à            G 51
                                                 préliminaires               faisabilité               définir par le
                                                                          géotechnique                géotechnicien)

                                                                   G1     G 12 Etude de
                                                 Avant projet               faisabilité              G 0 indispensable              G 51
                                                                          géotechnique
                                                                        G 13 Etude de pré-
                                                                        dimensionnement
                                                                          géotechnique
                                                                          Etude de projet      G0                           G5
                                                    Projet         G2      géotechnique              G 0 spécifique si              G 51
                                                  Assistance                 Phase 1                nécessaire (à définir
                                                   Contrat                                                par le
                                                   Travaux                   Phase 2                  géotechnicien)

                                                                   G3   Etude géotechnique
                                                  Exécution                 d'exécution                                             G 51
                                                                                                    G 0 complémentaire
                                                                   G4   Suivi géotechnique          Si nécessaire (à
                                                                            d'exécution             définir par le                  G 52
                                                                                                    géotechnicien)


                                                                                                    G 0 si nécessaire (à         G 51 : sans
                                                                                                       définir par le              sinistre
                                                                                                      géotechnicien)
                                                  OUVRAGE
                                                  EXISTANT                                             G 0 spécifique            G 52 : avec
                                                                                                       indispensable               sinistre




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

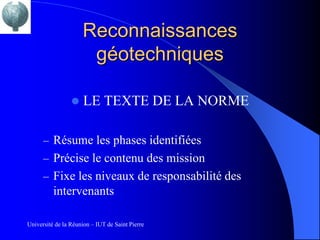

                     LE TEXTE DE LA NORME

      – Résume les phases identifiées
      – Précise le contenu des mission
      – Fixe les niveaux de responsabilité des
          intervenants

Université de la Réunion – IUT de Saint Pierre

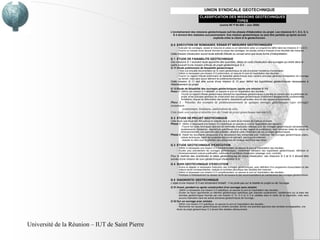

UNION SYNDICALE GEOTECHNIQUE
                                                                            CLASSIFICATION DES MISSIONS GEOTECHNIQUES
                                                                                               TYPES
                                                                                                (norme NF P 94-500 – Juin 2000)

                                                 L'enchaînement des missions géotechniques suit les phases d'élaboration du projet. Les missions G 1, G 2, G 3,
                                                   G 4 doivent être réalisées successivement. Une mission géotechnique ne peut être partielle qu’après accord
                                                                                    explicite entre le client et le géotechnicien.

                                                 G 0 EXECUTION DE SONDAGES, ESSAIS ET MESURES GEOTECHNIQUES
                                                      - Exécuter les sondages, essais et mesures en place ou en laboratoire selon un programme défini dans les missions G 1 à G 5 ;
                                                      - Fournir un compte rendu factuel donnant la coupe des sondages, les procès verbaux d'essais et les résultats des mesures.
                                                 Cette mission d'exécution exclut toute activité d'étude ou conseil ainsi que touts forme d’interprétation.
                                                 G 1 ETUDE DE FAISABILITE GEOTECHNIQUE
                                                 Ces missions G 1 excluent toute approche des quantités, délais et coûts d’exécution des ouvrages qui entre dans le
                                                 cadre exclusif d’une mission d’étude de projet géotechnique G 2.
                                                 G 11 Etude préliminaire de faisabilité géotechnique
                                                      - Faire une enquête documentaire sur le cadre géotechnique du site et préciser l'existence d'avoisinants ;
                                                      - Définir si nécessaire une mission G 0 préliminaire, en assurer le suivi et l’exploitation des résultats ;
                                                      - Fournir un rapport d'étude préliminaire de faisabilité géotechnique avec certains principes généraux d'adaptation de l’ouvrage
                                                        au terrain, mais sans aucun élément de prédimensionnement.
                                                 Cette mission G 11 doit être suivie d'une mission G 12 pour définir les hypothèses géotechniques nécessaires à
                                                 l'établissement du projet.
                                                 G 12 Etude de faisabilité des ouvrages géotechniques (après une mission G 11)
                                                 Phase 1 - Définir une mission G 0 détaillée, en assurer le suivi et l’exploitation des résultats ;
                                                         - Fournir un rapport d'étude géotechnique donnant les hypothèses géotechniques à prendre en compte pour la justification du
                                                           projet, et les principes généraux de construction des ouvrages géotechniques (notamment terrassements, soutènements,
                                                           fondations, risques de déformation des terrains, dispositions générales vis-à-vis des nappes et avoisinants).
                                                 Phase 2 - Présenter des exemples de prédimensionnement de quelques ouvrages géotechniques types envisagés
                                                 (notamment :
                                                           soutènements, fondations, améliorations de sols).
                                                 Cette étude sera reprise et détaillée lors de l’étude de projet géotechnique (mission G2).

                                                 G 2 ETUDE DE PROJET GEOTECHNIQUE
                                                 Cette étude spécifique doit être prévue et intégrée dans le cadre de la mission de maîtrise d'oeuvre.
                                                 Phase 1 - Définir si nécessaire une mission G 0 spécifique, en assurer le suivi et l’exploitation des résultats ;
                                                           - Fournir les notes techniques donnant les méthodes d'exécution retenues pour les ouvrages géotechniques (terrassements,
                                                           soutènements, fondations, dispositions spécifiques vis-à-vis des nappes et avoisinants), avec certaines notes de calculs de
                                                           dimensionnement, une approche des quantités, délais et coûts d'exécution de ces ouvrages géotechniques.
                                                 Phase 2 - Etablir les documents nécessaires à la consultation des entreprises pour l’exécution des ouvrages géotechniques (plans,
                                                           notices techniques, cadre de bordereau des prix et estimatif, planning prévisionnel) ;
                                                           - Assister le client pour la sélection des entreprises et l’analyse technique des offres.

                                                 G 3 ETUDE GEOTECHNIQUE D'EXECUTION
                                                      - Définir si nécessaire une mission G 0 complémentaire, en assurer le suivi et l’exploitation des résultats ;
                                                      - Etudier plus précisément les ouvrages géotechniques : notamment validation des hypothèses géotechniques, définition et
                                                        dimensionnement (calculs justificatifs), méthodes et conditions d'exécution (phasage, suivi, contrôle).
                                                 Pour la maîtrise des incertitudes et aléas géotechniques en cours d'exécution, ces missi ons G 2 et G 3 doivent être
                                                 suivies d'une mission de suivi géotechnique d'exécution G 4.

                                                 G 4 SUIVI GEOTECHNIQUE D'EXECUTION
                                                      - Suivre et adapter si nécessaire l'exécution des ouvrages géotechniques, avec définition d'un programme d'auscultation et des
                                                        valeurs seuils correspondantes, analyse et synthèse périodique des résultats des mesures ;
                                                      - Définir si nécessaire une mission G 0 complémentaire, en assurer le suivi et l’exploitation des résultats ;
                                                      - Participer à l'établissement du dossier de fin de travaux et des recommandations de maintenance des ouvrages géotechniques.

                                                 G 5 DIAGNOSTIC GEOTECHNIQUE
                                                 L’objet d’une mission G 5 est strictement limitatif : il ne porte pas sur la totalité du projet ou de l’ouvrage.
                                                 G 51 Avant, pendant ou après construction d'un ouvrage sans sinistre
                                                      - Définir si nécessaire une mission G 0 spécifique, en assurer le suivi et l’exploitation des résultats ;
                                                      - Etudier de façon approfondie un élément géotechnique spécifique (par exemple soutènement, rabattement) sur la base des
                                                        données géotechniques fournies par une mission G 12, G 2 ou G 3 et validées dans le cadre de ce diagnostic, mais sans
                                                        aucune implication dans les autres domaines géotechniques de l'ouvrage ;
                                                 G 52 Sur un ouvrage avec sinistre
                                                      - Définir une mission G 0 spécifique, en assurer le suivi et l’exploitation des résultats ;
                                                      - Rechercher les causes géotechniques du sinistre constaté, donner une première approche des remèdes envisageables, une
                                                      étude de projet géotechnique G 2 devant être réalisée ultérieurement.




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

                     LES RESERVES D’USAGE
      – Limitent la responsabilité du géotechnicien vis
        à vis des informations qu’il a eu a sa
        disposition,
      – Limitent les conditions d’utilisation des
        rapports d’etudes.


Université de la Réunion – IUT de Saint Pierre

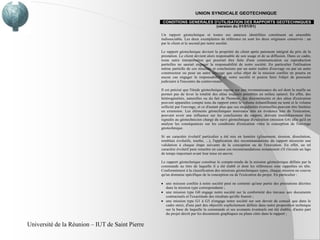

UNION SYNDICALE GEOTECHNIQUE
                                                  CONDITIONS GENERALES D'UTILISATION DES RAPPORTS GEOTECHNIQUES
                                                                        (version du 01/01/01)

                                                 Un rapport géotechnique et toutes ses annexes identifiées constituent un ensemble
                                                 indissociable. Les deux exemplaires de référence en sont les deux originaux conservés : un
                                                 par le client et le second par notre société.

                                                 Le rapport géotechnique devient la propriété du client après paiement intégral du prix de la
                                                 prestation. Le client devient alors responsable de son usage et de sa diffusion. Dans ce cadre,
                                                 toute autre interprétation qui pourrait être faite d'une communication ou reproduction
                                                 partielles ne saurait engager la responsabilité de notre société. En particulier l'utilisation
                                                 même partielle de ces résultats et conclusions par un autre maître d'ouvrage ou par un autre
                                                 constructeur ou pour un autre ouvrage que celui objet de la mission confiée ne pourra en
                                                 aucun cas engager la responsabilité de notre société et pourra faire l'objet de poursuite
                                                 judiciaire à l'encontre du contrevenant.

                                                 Il est précisé que l'étude géotechnique repose sur une reconnaissance du sol dont la maille ne
                                                 permet pas de lever la totalité des aléas toujours possibles en milieu naturel. En effet, des
                                                 hétérogénéités, naturelles ou du fait de l'homme, des discontinuités et des aléas d'exécution
                                                 peuvent apparaître compte tenu du rapport entre le volume échantillonné ou testé et le volume
                                                 sollicité par l'ouvrage, et ce d'autant plus que ces singularités éventuelles peuvent être limitées
                                                 en extension. Les éléments géotechniques nouveaux mis en évidence lors de l'exécution,
                                                 pouvant avoir une influence sur les conclusions du rapport, doivent immédiatement être
                                                 signalés au géotechnicien chargé du suivi géotechnique d'exécution (mission G4) afin qu'il en
                                                 analyse les conséquences sur les conditions d'exécution voire la conception de l'ouvrage
                                                 géotechnique.

                                                 Si un caractère évolutif particulier a été mis en lumière (glissement, érosion, dissolution,
                                                 remblais évolutifs, tourbe, ...), l'application des recommandations du rapport nécessite une
                                                 validation à chaque étape suivante de la conception ou de l'exécution. En effet, un tel
                                                 caractère évolutif peut remettre en cause ces recommandations notamment s'il s'écoule un laps
                                                 de temps important avant leur mise en œuvre.

                                                 Le rapport géotechnique constitue le compte-rendu de la mission géotechnique définie par la
                                                 commande au titre de laquelle il a été établi et dont les références sont rappelées en tête.
                                                 Conformément à la classification des missions géotechniques types, chaque mission ne couvre
                                                 qu'un domaine spécifique de la conception ou de l'exécution du projet. En particulier :

                                                    une mission confiée à notre société peut ne contenir qu'une partie des prestations décrites
                                                    dans la mission type correspondante ;
                                                    une mission type G0 engage notre société sur la conformité des travaux aux documents
                                                    contractuels et l'exactitude des résultats qu'elle fournit ;
                                                    une mission type G1 à G5 n'engage notre société sur son devoir de conseil que dans le
                                                    cadre strict, d'une part des objectifs explicitement définis dans notre proposition technique
                                                    sur la base de laquelle la commande et ses avenants éventuels ont été établis, d'autre part
                                                    du projet décrit par les documents graphiques ou plans cités dans le rapport ;


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques


                     PARLONS D’ARGENT….




Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

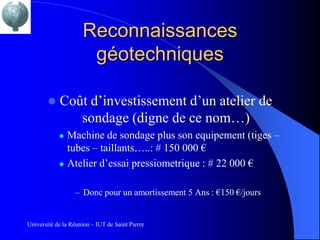

           Coût d’investissement d’un atelier de
               sondage (digne de ce nom…)
               Machine de sondage plus son equipement (tiges –
                tubes – taillants…..: # 150 000 €
               Atelier d’essai pressiometrique : # 22 000 €

                  – Donc pour un amortissement 5 Ans : €150 €/jours


Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

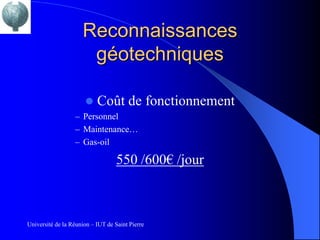

                          Coût de fonctionnement
                  – Personnel
                  – Maintenance…
                  – Gas-oil

                                   550 /600€ /jour



Université de la Réunion – IUT de Saint Pierre
Reconnaissances
                      géotechniques

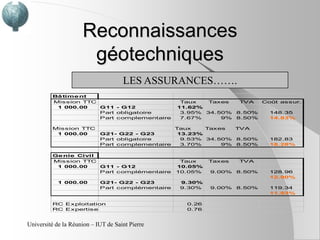

                                     LES ASSURANCES…….
         Bâ time nt
         Mission TTC                               Taux   Taxes    TVA     Coût assur.
          1 000.00   G11 - G12                    11.62%
                     Part obligatoire              3.95% 34.50%    8.50%     148.35
                     Part complementaire           7.67%     9%    8.50%     14.83%

         Mission TTC                              Taux    Taxes  TVA
          1 000.00          G21- G22 - G23         13.23%
                            Part obligatoire        9.53% 34.50% 8.50%       182.83
                            Part complementaire     3.70%     9% 8.50%       18.28%

         Ge nie Civil
         Mission TTC                               Taux    Taxes   TVA
          1 000.00    G11 - G12                   10.05%
                      Part complémentaire         10.05%   9.00%   8.50%     128.96
                                                                             12.90%
            1 000.00        G21- G22 - G23         9.30%
                            Part complémentaire    9.30%   9.00%   8.50%     119.34
                                                                             11.93%

         RC Exploitation                            0.26
         RC Expertise                               0.76


Université de la Réunion – IUT de Saint Pierre

Contenu connexe

Tendances

Cours de mineralogie chap4 fin silicates
Cours de mineralogie chap4 fin  silicatesCours de mineralogie chap4 fin  silicates
Cours de mineralogie chap4 fin silicates
FSTT

Rapport d'immersion de géologie au nord de la tunisie
Rapport d'immersion de géologie au nord de la tunisieRapport d'immersion de géologie au nord de la tunisie
Rapport d'immersion de géologie au nord de la tunisie
mohamedkarimslama

Les roches.ppt
Les roches.pptLes roches.ppt
Les roches.ppt
amine100226

La pyrolyse rock-eval_et_ses_application
La pyrolyse rock-eval_et_ses_applicationLa pyrolyse rock-eval_et_ses_application
La pyrolyse rock-eval_et_ses_application
Mustafa BELHABRA

Cours metamorphisme
Cours metamorphismeCours metamorphisme
Cours metamorphisme
FSTT

Geochimie des hydrocarbures mpgp1 14 15
Geochimie des hydrocarbures mpgp1 14 15Geochimie des hydrocarbures mpgp1 14 15
Geochimie des hydrocarbures mpgp1 14 15
Hassene AFFOURI

Les systemes petroliers mpgp1 2014 15
Les systemes petroliers mpgp1 2014 15Les systemes petroliers mpgp1 2014 15
Les systemes petroliers mpgp1 2014 15
Hassene AFFOURI

Tgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERETgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERE
Mamane Bachir

Cour Géotechnique Chap1.pdf
Cour Géotechnique Chap1.pdfCour Géotechnique Chap1.pdf
Cour Géotechnique Chap1.pdf
AhouziEponon

La stratigraphie
La stratigraphie La stratigraphie
La stratigraphie
Roufaida Hechim

GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu  // MEDARD EKRAGUIDE DU PÉTROLIER : le contenu  // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA
Kouame Medard Ekra

Reservoirs De Tunisie
Reservoirs De TunisieReservoirs De Tunisie
Reservoirs De Tunisie
gueste4fbf76

Cours 4 : Composition et Structure interne de la Terre
Cours 4 : Composition et Structure interne de la TerreCours 4 : Composition et Structure interne de la Terre
Cours 4 : Composition et Structure interne de la Terre
Nicolas Coltice

Presentation Le Sol M02
Presentation Le Sol M02Presentation Le Sol M02
Presentation Le Sol M02
BOISSEL

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Notions de stratigraphie
Notions de stratigraphieNotions de stratigraphie
Notions de stratigraphie
El Hadi Mazouz

Notions de fond le cycle de le exploitation miniere
Notions de fond le cycle de le exploitation miniereNotions de fond le cycle de le exploitation miniere
Notions de fond le cycle de le exploitation miniere
Mining Matters

Matériaux de construction.pptx
Matériaux de construction.pptxMatériaux de construction.pptx
Matériaux de construction.pptx
MouadEl15

Cours de mecanique miniere
Cours de mecanique miniereCours de mecanique miniere
Cours de mecanique miniere
BIENY DORE


Tendances (20)

Cours de mineralogie chap4 fin silicates
Cours de mineralogie chap4 fin  silicatesCours de mineralogie chap4 fin  silicates
Cours de mineralogie chap4 fin silicates

Rapport d'immersion de géologie au nord de la tunisie
Rapport d'immersion de géologie au nord de la tunisieRapport d'immersion de géologie au nord de la tunisie
Rapport d'immersion de géologie au nord de la tunisie

Les roches.ppt
Les roches.pptLes roches.ppt
Les roches.ppt

La pyrolyse rock-eval_et_ses_application
La pyrolyse rock-eval_et_ses_applicationLa pyrolyse rock-eval_et_ses_application
La pyrolyse rock-eval_et_ses_application

Cours metamorphisme
Cours metamorphismeCours metamorphisme
Cours metamorphisme

Geochimie des hydrocarbures mpgp1 14 15
Geochimie des hydrocarbures mpgp1 14 15Geochimie des hydrocarbures mpgp1 14 15
Geochimie des hydrocarbures mpgp1 14 15

Les systemes petroliers mpgp1 2014 15
Les systemes petroliers mpgp1 2014 15Les systemes petroliers mpgp1 2014 15
Les systemes petroliers mpgp1 2014 15

Tgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERETgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERE

Cour Géotechnique Chap1.pdf
Cour Géotechnique Chap1.pdfCour Géotechnique Chap1.pdf
Cour Géotechnique Chap1.pdf

La stratigraphie
La stratigraphie La stratigraphie
La stratigraphie

GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu  // MEDARD EKRAGUIDE DU PÉTROLIER : le contenu  // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA

Reservoirs De Tunisie
Reservoirs De TunisieReservoirs De Tunisie
Reservoirs De Tunisie

Cours 4 : Composition et Structure interne de la Terre
Cours 4 : Composition et Structure interne de la TerreCours 4 : Composition et Structure interne de la Terre
Cours 4 : Composition et Structure interne de la Terre

Presentation Le Sol M02
Presentation Le Sol M02Presentation Le Sol M02
Presentation Le Sol M02

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Notions de stratigraphie
Notions de stratigraphieNotions de stratigraphie
Notions de stratigraphie

Cours2 exploration petroliere
Cours2 exploration petroliereCours2 exploration petroliere
Cours2 exploration petroliere

Notions de fond le cycle de le exploitation miniere
Notions de fond le cycle de le exploitation miniereNotions de fond le cycle de le exploitation miniere
Notions de fond le cycle de le exploitation miniere

Matériaux de construction.pptx
Matériaux de construction.pptxMatériaux de construction.pptx
Matériaux de construction.pptx

Cours de mecanique miniere
Cours de mecanique miniereCours de mecanique miniere
Cours de mecanique miniere


En vedette

Introduction au cours de L1 - Géosciences
Introduction au cours de L1 - GéosciencesIntroduction au cours de L1 - Géosciences
Introduction au cours de L1 - Géosciences
Nicolas Coltice

Employee+taxation
Employee+taxationEmployee+taxation
Employee+taxation
PSPCL

Field Compaction
Field CompactionField Compaction
Physiology of equilibrium & balance
Physiology of equilibrium & balance Physiology of equilibrium & balance
Physiology of equilibrium & balance
farhan_aq91

Engagement through Gamification
Engagement through GamificationEngagement through Gamification
Engagement through Gamification
chrismcclelland

Les cycles des roches
Les cycles des roches Les cycles des roches
Les cycles des roches
Mining Matters

Diagraphie ps (devoir de maison)
Diagraphie ps (devoir de maison)Diagraphie ps (devoir de maison)
Diagraphie ps (devoir de maison)Kouwelton Koné

Geodynamique externe microsoft office power point
Geodynamique externe  microsoft office power pointGeodynamique externe  microsoft office power point
Geodynamique externe microsoft office power point
Demri Brahim

New Company Act.ppt
New Company Act.pptNew Company Act.ppt
New Company Act.ppt
Mukesh Goel

LinkedIn Data Infrastructure (QCon London 2012)
LinkedIn Data Infrastructure (QCon London 2012)LinkedIn Data Infrastructure (QCon London 2012)
LinkedIn Data Infrastructure (QCon London 2012)
Sid Anand

Muslim Contribution to Science
Muslim Contribution to ScienceMuslim Contribution to Science
Muslim Contribution to Science
trkyem

Top 10 Must Read Tips to Run a Successful Facebook Business Page
Top 10 Must Read Tips to Run a Successful Facebook Business PageTop 10 Must Read Tips to Run a Successful Facebook Business Page
Top 10 Must Read Tips to Run a Successful Facebook Business Page
VA Simple Services

Business Environment and Analysis
Business Environment and AnalysisBusiness Environment and Analysis
Business Environment and Analysis
Prashant Mehta

Acute pancreatitis
Acute pancreatitisAcute pancreatitis
Acute pancreatitis
Atit Ghoda

61 Beautiful & Inspirational Timeline Cover on Facebook
61 Beautiful & Inspirational Timeline Cover on Facebook61 Beautiful & Inspirational Timeline Cover on Facebook
61 Beautiful & Inspirational Timeline Cover on Facebook
Consonaute

Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...
Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...
Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...
Probir Bidhan

Les méthodes de forage
Les méthodes de forageLes méthodes de forage
Les méthodes de forageLaetitia Yte

Project
ProjectProject
Project
Bernard Scott

Near field communication(nfc)
Near field communication(nfc)Near field communication(nfc)
Near field communication(nfc)
Bhaumik Gagwani

A Librarian's Field Guide to Near Field Communication
A Librarian's Field Guide to Near Field CommunicationA Librarian's Field Guide to Near Field Communication
A Librarian's Field Guide to Near Field Communication
Kristen Yarmey


En vedette (20)

Introduction au cours de L1 - Géosciences
Introduction au cours de L1 - GéosciencesIntroduction au cours de L1 - Géosciences
Introduction au cours de L1 - Géosciences

Employee+taxation
Employee+taxationEmployee+taxation
Employee+taxation

Field Compaction
Field CompactionField Compaction
Field Compaction

Physiology of equilibrium & balance
Physiology of equilibrium & balance Physiology of equilibrium & balance
Physiology of equilibrium & balance

Engagement through Gamification
Engagement through GamificationEngagement through Gamification
Engagement through Gamification

Les cycles des roches
Les cycles des roches Les cycles des roches
Les cycles des roches

Diagraphie ps (devoir de maison)
Diagraphie ps (devoir de maison)Diagraphie ps (devoir de maison)
Diagraphie ps (devoir de maison)

Geodynamique externe microsoft office power point
Geodynamique externe  microsoft office power pointGeodynamique externe  microsoft office power point
Geodynamique externe microsoft office power point

New Company Act.ppt
New Company Act.pptNew Company Act.ppt
New Company Act.ppt

LinkedIn Data Infrastructure (QCon London 2012)
LinkedIn Data Infrastructure (QCon London 2012)LinkedIn Data Infrastructure (QCon London 2012)
LinkedIn Data Infrastructure (QCon London 2012)

Muslim Contribution to Science
Muslim Contribution to ScienceMuslim Contribution to Science
Muslim Contribution to Science

Top 10 Must Read Tips to Run a Successful Facebook Business Page
Top 10 Must Read Tips to Run a Successful Facebook Business PageTop 10 Must Read Tips to Run a Successful Facebook Business Page
Top 10 Must Read Tips to Run a Successful Facebook Business Page

Business Environment and Analysis
Business Environment and AnalysisBusiness Environment and Analysis
Business Environment and Analysis

Acute pancreatitis
Acute pancreatitisAcute pancreatitis
Acute pancreatitis

61 Beautiful & Inspirational Timeline Cover on Facebook
61 Beautiful & Inspirational Timeline Cover on Facebook61 Beautiful & Inspirational Timeline Cover on Facebook
61 Beautiful & Inspirational Timeline Cover on Facebook

Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...
Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...
Environmental Impact Assessment (EIA) report on Rampal 1320MW coal-based powe...

Les méthodes de forage
Les méthodes de forageLes méthodes de forage
Les méthodes de forage

Project
ProjectProject
Project

Near field communication(nfc)
Near field communication(nfc)Near field communication(nfc)
Near field communication(nfc)

A Librarian's Field Guide to Near Field Communication
A Librarian's Field Guide to Near Field CommunicationA Librarian's Field Guide to Near Field Communication
A Librarian's Field Guide to Near Field Communication


Similaire à Geologie

Chapitre 1234 matériaux
Chapitre 1234 matériauxChapitre 1234 matériaux
Chapitre 1234 matériaux
Mouna Souissi

géologie pétrolière sonatrach algeria .PPTX
géologie pétrolière sonatrach algeria .PPTXgéologie pétrolière sonatrach algeria .PPTX
géologie pétrolière sonatrach algeria .PPTX
DikoYO

Cours complet matériaux
Cours complet matériauxCours complet matériaux
Cours complet matériaux
Mouna Souissi

Géologie Générale Géologie Générale Géologie Générale Géologie Générale...
Géologie Générale   Géologie Générale   Géologie Générale   Géologie Générale...Géologie Générale   Géologie Générale   Géologie Générale   Géologie Générale...
Géologie Générale Géologie Générale Géologie Générale Géologie Générale...
MomoMomo850194

Les échanges ioniques Eau Argile
Les échanges ioniques Eau ArgileLes échanges ioniques Eau Argile
Les échanges ioniques Eau Argile
Mansour ACHOUR

00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx
qh7ps6r4b8

biochimie1.ppt
biochimie1.pptbiochimie1.ppt
biochimie1.ppt
soumialefkir

Cours de cristallographie.pdf
Cours de cristallographie.pdfCours de cristallographie.pdf
Cours de cristallographie.pdf
houssam747

Module matériaux.docx
Module matériaux.docxModule matériaux.docx
Module matériaux.docx
KhadariAbdelmalek

Cours2 : Des éléments aux roches
Cours2 : Des éléments aux rochesCours2 : Des éléments aux roches
Cours2 : Des éléments aux roches
Nicolas Coltice

Diaporama pour le cours 2 inversé
Diaporama pour le cours 2 inverséDiaporama pour le cours 2 inversé
Diaporama pour le cours 2 inversé
Nicolas Coltice

Travaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physiqueTravaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physique
MohamedMaanan3

Les particules de la matière
Les particules de la matièreLes particules de la matière
Les particules de la matière
Bruno CARTIGNY

Cours 4 - La structure de la Terre
Cours 4 - La structure de la TerreCours 4 - La structure de la Terre
Cours 4 - La structure de la Terre
Nicolas Coltice

Cours 4 : Structure et composition de la Terre
Cours 4 : Structure et composition de la TerreCours 4 : Structure et composition de la Terre
Cours 4 : Structure et composition de la Terre
Nicolas Coltice

Chapitre5 cristallographie
Chapitre5 cristallographieChapitre5 cristallographie
Chapitre5 cristallographie
Mouna Souissi

Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011
Ali Khalfallah

Pfe(2) vibration moleculair
Pfe(2) vibration moleculairPfe(2) vibration moleculair
Pfe(2) vibration moleculair
Mohammed AKIL


Similaire à Geologie (20)

Chapitre 1234 matériaux
Chapitre 1234 matériauxChapitre 1234 matériaux
Chapitre 1234 matériaux

géologie pétrolière sonatrach algeria .PPTX
géologie pétrolière sonatrach algeria .PPTXgéologie pétrolière sonatrach algeria .PPTX
géologie pétrolière sonatrach algeria .PPTX

Cours complet matériaux
Cours complet matériauxCours complet matériaux
Cours complet matériaux

Géologie Générale Géologie Générale Géologie Générale Géologie Générale...
Géologie Générale   Géologie Générale   Géologie Générale   Géologie Générale...Géologie Générale   Géologie Générale   Géologie Générale   Géologie Générale...
Géologie Générale Géologie Générale Géologie Générale Géologie Générale...

Les échanges ioniques Eau Argile
Les échanges ioniques Eau ArgileLes échanges ioniques Eau Argile
Les échanges ioniques Eau Argile

00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx

biochimie1.ppt
biochimie1.pptbiochimie1.ppt
biochimie1.ppt

Cours de cristallographie.pdf
Cours de cristallographie.pdfCours de cristallographie.pdf
Cours de cristallographie.pdf

Module matériaux.docx
Module matériaux.docxModule matériaux.docx
Module matériaux.docx

Cours2 : Des éléments aux roches
Cours2 : Des éléments aux rochesCours2 : Des éléments aux roches
Cours2 : Des éléments aux roches

Diaporama pour le cours 2 inversé
Diaporama pour le cours 2 inverséDiaporama pour le cours 2 inversé
Diaporama pour le cours 2 inversé

Travaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physiqueTravaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physique

Les particules de la matière
Les particules de la matièreLes particules de la matière
Les particules de la matière

Apercu cours CORTE
Apercu cours CORTEApercu cours CORTE
Apercu cours CORTE

Cours 4 - La structure de la Terre
Cours 4 - La structure de la TerreCours 4 - La structure de la Terre
Cours 4 - La structure de la Terre

Cours 4 : Structure et composition de la Terre
Cours 4 : Structure et composition de la TerreCours 4 : Structure et composition de la Terre
Cours 4 : Structure et composition de la Terre

Chapitre5 cristallographie
Chapitre5 cristallographieChapitre5 cristallographie
Chapitre5 cristallographie

Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011

public defense
public defensepublic defense
public defense

Pfe(2) vibration moleculair
Pfe(2) vibration moleculairPfe(2) vibration moleculair
Pfe(2) vibration moleculair


Geologie

  • 1. GEOLOGIE GENERALE RAPPELS ET DONNEES FONDAMENTALES P.ANDRIEUX Université de la Réunion – IUT de Saint Pierre Géotechnique et Contrôles
  • 2. PLAN GENERAL  1ere Partie - Les minéraux - Les associations atomiques rappel de la constitution atomique Les édifices cristallins La géométrie cristalline Les mailles et réseaux Les sept systèmes cristallins La forme géométrique des cristaux Université de la Réunion – IUT de Saint Pierre
  • 3. PLAN GENERAL  Les principaux minéraux de l’écorce terrestre Les silicates Nesosilicates Sorosilicates Cyclosilicates Inosilicates tectosilicates Phyllosilicates Minéraux non-silicates Université de la Réunion – IUT de Saint Pierre
  • 4. PLAN GENERAL  2eme Partie - La pétrologie Définition Les roches Éruptives et magmatiques Généralités Classification Les roches sédimentaires Généralités Formation Classification Stratigraphie Université de la Réunion – IUT de Saint Pierre
  • 5. PLAN GENERAL Le roches métamorphiques Généralités Classification Université de la Réunion – IUT de Saint Pierre
  • 6. PLAN GENERAL  3eme Partie Constitution du Globe terrestre - Formation des reliefs Généralités – L’échelle des temps géologiques Tectogénèse – Formation des reliefs Principes de géologie Université de la Réunion – IUT de Saint Pierre
  • 7. PLAN GENERAL  4eme Partie La géologie appliquée Généralités La géologie du génie-civil Investigations - Objectifs - Objets et méthodes Moyens Université de la Réunion – IUT de Saint Pierre
  • 8. Définitions..  Définition de la géologie et du géologue – La Géologie (de ge, terre et logos, discours) est la science qui traite de la constitution physique du globe terrestre. Elle en étudie les différentes couches, examine les changements qui s'y sont produits et cherche les causes qui ont pu agir. – Le Géologue est donc le petit bonhomme avec un petit chapeau, des pataugas et un petit marteau à la recherche des traces lui permettant de comprendre et d’analyser ces causes à toutes les échelles…. Université de la Réunion – IUT de Saint Pierre
  • 9. 1ere Partie - Les minéraux  Les associations atomiques – rappel de la constitution atomique Université de la Réunion – IUT de Saint Pierre
  • 10. 1ere Partie - Les minéraux  Nous savons tous que les matériaux de notre planète sont constitués d'éléments chimiques, comme l'hydrogène, l'oxygène, le fer, le nickel, etc.... Il y en a 106 dans le tableau périodique des éléments de Mendeleev. Université de la Réunion – IUT de Saint Pierre
  • 11. Université de la Réunion – IUT de Saint Pierre
  • 12. 1ere Partie - Les minéraux  L'atome consiste en un noyau central composé de protons (charges positives) et de neutrons (aucune charge), entouré d'électrons (charge négative) qui gravitent autour du noyau. Toute la masse est concentrée dans le noyau, les électrons ayant une masse négligeable. La masse atomique d'un atome est donc donnée par la masse du noyau, soit le nombre de protons + le nombre de neutrons. Chaque atome possède un numéro atomique qui est donné par le nombre de protons. Université de la Réunion – IUT de Saint Pierre
  • 13. 1ere Partie - Les minéraux  Les édifices cristallins  Si on monte d'un cran dans l'organisation de la matière, il y a les molécules qui sont formées d'un assemblage d'atomes qui sont liés entre eux par deux principaux types de liens:  les liaisons ioniques  les liaisons covalentes. Université de la Réunion – IUT de Saint Pierre
  • 14. 1ere Partie - Les minéraux  Le lien ionique est assuré par un transfert d'électron(s) d'un atome à l'autre. Si l’on examine l'exemple du sel (NaCl) : le transfert d'un électron du sodium (Na) au chlore (Cl) produit une molécule stable, le chlorure de sodium (NaCl), dans lequel les atomes sont sous leur forme ionique (les ions Na+ et Cl-). Université de la Réunion – IUT de Saint Pierre
  • 15. Université de la Réunion – IUT de Saint Pierre
  • 16. 1ere Partie - Les minéraux  Dans le lien covalent, les atomes s'unissent par partage d'électrons. C'est le cas, par exemple, des gaz hydrogène (H2), Oxygène (O2) et chlore (Cl2). Université de la Réunion – IUT de Saint Pierre
  • 17. Université de la Réunion – IUT de Saint Pierre
  • 18. 1ere Partie - Les minéraux  Encore un cran au-dessus des molécules, on a les minéraux. Ceux-ci sont constitués d'atomes et de molécules, et se définissent sur deux critères indissociables: – La composition chimique – la structure atomique.  En simplifiant, on peut dire que le minéral, c'est la matière ordonnée. Le minéral halite est un exemple simple qui illustre bien la dualité de la définition de l'espèce minérale. Sa composition chimique est NaCl, le chlorure de sodium (le sel de table!). Le minéral halite possède une structure atomique déterminée qu'on dit cubique. On l'appelle cubique parce que l'arrangement des atomes, en alternance régulière entre les Cl et les Na, forme une trame cubique Université de la Réunion – IUT de Saint Pierre
  • 19. En réalité, les ions sont tassés les uns sur les autres, mais conservent toujours la même structure Université de la Réunion – IUT de Saint Pierre
  • 20. 1ere Partie - Les minéraux  Même si chaque minéral possède une composition chimique définie, on admet certaines variations. Ainsi, il peut y avoir substitution de certains ions pour d'autres. Par exemple, l’ olivine à la composition (Fe,Mg)2 SiO2, ce qui signifie que la proportion entre le fer et le magnésium peut varier. Les substitutions d'ions dans les minéraux sont en grande partie contrôlées par la taille et la charge des ions Université de la Réunion – IUT de Saint Pierre
  • 21. Ainsi, il sera facile de faire des substitutions d'ions de taille et de charge semblables, comme de substituer le fer (Fe) au magnésium (Mg), ou le sodium (Na) au calcium (Ca), mais on pourra difficilement substituer du potassium (K) ou de l'oxygène (O) à l'aluminium (Al). Université de la Réunion – IUT de Saint Pierre
  • 22. 1ere Partie - Les minéraux  La forme géometrique des cristaux – Les mailles et les réseaux La cristallographie est la science qui étudie les cristaux : Les formes des cristaux ne sont pas quelconques. L'existence de ces formes est liée au fait que dans certains cas, les minéraux ont suffisamment d'espace autour d'eux pour croître et prendre des formes qui leur sont propres. Ces formes macroscopiques traduisent le fait que les atomes sont arrangés à l'échelle microscopique. Université de la Réunion – IUT de Saint Pierre
  • 23. 1ere Partie - Les minéraux  Notion de maille Haüy, le grand cristallographe du XIX° siècle a fait une constatation : un cristal fragmenté génère des morceaux qui ont la même forme que le cristal initial (c'est la loi de stratification multiple). Du point de vue géométrique, il existe un certain nombre de volumes de base qui permettent de remplir un espace tri-dimensionnel sans laisser de vides. Université de la Réunion – IUT de Saint Pierre
  • 24. 1ere Partie - Les minéraux  La maille est l'enveloppe du plus petit parallélépipède de matière cristallisée conservant toutes les propriétés géométriques, physiques et chimiques du cristal et contenant suffisamment d'atomes pour respecter sa composition chimique. Pour construire un volume de cristal. On va en fait empiler des volumes élémentaires; cette répétition s'appelle le réseau cristallin Université de la Réunion – IUT de Saint Pierre
  • 25. 1ere Partie - Les minéraux – Les sept systèmes cristallins  On distinguera 7 systèmes cristallins (Pas un de plus pas un de moins…) conditionnés par les relations de symétries de la maille cristalline et l’organisation des réseaux cristallins : Université de la Réunion – IUT de Saint Pierre
  • 26. CUBIQUE ORTHOROMBIQU QUADRATIQUE HEXAGONAL E MONOCLINIQUE TRICLINIQU RHOMBOHEDRIQU E E Université de la Réunion – IUT de Saint Pierre
  • 27. 1ere Partie - Les minéraux  Tous les minéraux de la création auront des formes rapportées à l’un de ces systèmes : – Ex : – Le Quartz est rhomboédrique – Le diamant est cubique – Le saphir est cubique – L’émeraude est héxagonale …… Université de la Réunion – IUT de Saint Pierre
  • 28. 1ere Partie - Les minéraux  Les principaux minéraux de l’écorce terrestre Toutes les roches présentes sur la planète sont constituées d’assemblages minéraux dont les caractéristiques retracent l’histoire de cristallisation. Les modes de cristallisation dépendent en effet des conditions physico-chimiques qui règnent au moment de la mise en place des roches. Université de la Réunion – IUT de Saint Pierre
  • 29. 1ere Partie - Les minéraux Les minéraux possèdent des propriétés physiques qui permettent de les distinguer entre eux. – Couleur – Éclat – Densité – Propriétés optiques – Dureté  La dureté d'un minéral correspond à sa résistance à se laisser rayer. Elle est variable d'un minéral à l'autre. Certains minéraux sont très durs, comme le diamant, d'autre plutôt tendres, comme le talc. Les minéralogistes ont une échelle relative de dureté qui utilise dix minéraux communs, classés du plus tendre au plus dur, de 1 à 10. Cette échelle a été construite par le minéralogiste autrichien Friedrich Mohs et se nomme par conséquent l'échelle de Mohs Université de la Réunion – IUT de Saint Pierre
  • 30. Université de la Réunion – IUT de Saint Pierre
  • 31. 1ere Partie - Les minéraux  Les Minéraux silicatés Université de la Réunion – IUT de Saint Pierre
  • 32. 1ere Partie - Les minéraux  Le tableau ci-dessous présente la proportion des éléments chimiques les plus abondants dans la croûte terrestre. Université de la Réunion – IUT de Saint Pierre
  • 33. 1ere Partie - Les minéraux  On y voit que deux éléments seulement, Si et O, comptent pour près des trois quarts (74,3%) de l'ensemble des matériaux. Il n'est donc pas surprenant qu'un groupe de minéraux composés fondamentalement de Si et O avec un certain nombre d'autres ions et nommés silicates, compose à lui seul 95% du volume de la croûte terrestre. Université de la Réunion – IUT de Saint Pierre
  • 34. 1ere Partie - Les minéraux  A noter que cette répartition n'est applicable qu'à la croûte terrestre. On considère que le noyau est composé presque uniquement de fer et de nickel, ce qui est bien différent de ce qu'on présente ici. Lors de la formation de la terre, les éléments légers, comme l'oxygène et le silicium ont migré vers l'extérieur, alors que les éléments plus lourds, comme le fer, se sont concentrés au centre. Université de la Réunion – IUT de Saint Pierre
  • 35. 1ere Partie - Les minéraux  Tous les silicates possèdent une structure de base composée des ions Si4+ et O2- Université de la Réunion – IUT de Saint Pierre
  • 36. 1ere Partie - Les minéraux  Les silicates constituent l’essentiel des roches magmatiques et métamorphiques.  La famille des silicates se décline en six grandes familles : Université de la Réunion – IUT de Saint Pierre
  • 37. 1ere Partie - Les minéraux  Les Nésosilicates – Tétraédres reliés entre eux par des cations : Grenats – péridots – Disthène – Sillimanite – Andalousite… Université de la Réunion – IUT de Saint Pierre
  • 38. 1ere Partie - Les minéraux Les Sorosilicates – Tétraédres unis par paires avec un atome d’oxygène en commun ( Exemple Epidote)  Les cyclosilicates – Tétraèdres en anneaux , ils cristallisent souvent en prismes ( Tourmalines) Université de la Réunion – IUT de Saint Pierre
  • 39. 1ere Partie - Les minéraux  Les Inosilicates – Tétraèdres allongés en chaînes simples , d’ou la forme allongée des minéraux (Amphiboles , pyroxènes..) Université de la Réunion – IUT de Saint Pierre
  • 40. Université de la Réunion – IUT de Saint Pierre
  • 41. 1ere Partie - Les minéraux  Les Phyllosilicates – Tétraèdres en feuillets caractéristiques : Micas, Argiles, ….qui leur confère des propriétés absorbantes et plastiques Université de la Réunion – IUT de Saint Pierre
  • 42. Université de la Réunion – IUT de Saint Pierre
  • 43. 1ere Partie - Les minéraux  Les Tectosilicates – Tétraèdres reliés par tous leurs sommets d’ou une dureté supérieure et la difficile introduction d’ions au cœur de la structure : Les quartz ou les feldspaths Université de la Réunion – IUT de Saint Pierre
  • 44. Université de la Réunion – IUT de Saint Pierre
  • 45. 1ere Partie - Les minéraux  Les Minéraux Non-Silicatés Université de la Réunion – IUT de Saint Pierre
  • 46. 1ere Partie - Les minéraux  Il s’agit de mineraux accesoires,avec pour l’essentiel des mineraux sédimentaires dont les plus répandus : – Les chlorures :  Formés par évaporation en milieu marin ou lacustre. Le plus commun est le sel gemme – Les Sulfures :  Minéraux de minerais… Ex Pyrite (FeS), Galène (PbS). Université de la Réunion – IUT de Saint Pierre
  • 47. 1ere Partie - Les minéraux – Les carbonates : – Les plus répandus. Ex : la calcite qui compose l’essentiel des roches sédimentaires Université de la Réunion – IUT de Saint Pierre
  • 48. Université de la Réunion – IUT de Saint Pierre
  • 49. Université de la Réunion – IUT de Saint Pierre
  • 50. 2eme Partie – La Pétrologie  Définition – Les roches de l’écorce terrestre sont classées en trois grandes familles distinctes :  Les roches Magmatiques  Les roches sédimentaires  Les roches métamorphiques. La pétrologie est la science descriptive de ces roches , de leurs origines et de leur évolution. Université de la Réunion – IUT de Saint Pierre
  • 51. 2eme Partie – La Pétrologie  Les roches éruptives et Magmatiques – Généralités  Elles présentent en commun la particularité d’être issues de la consolidation d’un Magma, c’est à dire d’un liquide renfermant des cristaux en proportions variables – Classification Université de la Réunion – IUT de Saint Pierre
  • 52. 2eme Partie – La Pétrologie Ces magmas transitent depuis le manteau ou la croûte terrestre pour se solidifier en surface soit sous forme de roches volcaniques, soit en cristallisant à l’intérieur de la lithosphère et former des roches plutoniques. Université de la Réunion – IUT de Saint Pierre
  • 53. 2eme Partie – La Pétrologie  Il est d’usage de différencier les magmas en trois séries principales :  Tholéitiques  Alcalines  Calco-alcalines Université de la Réunion – IUT de Saint Pierre
  • 54. 2eme Partie – La Pétrologie  Classification La logique de classification se base sur un regroupement génétique des roches au sein des séries magmatiques La systématique ( classement - nomenclature ) est basée sur la minéralogie et la géochimie Université de la Réunion – IUT de Saint Pierre
  • 55. R oches R oches plutoniques volcaniques A cid e R oches Q uartzo- G ranite R hyolite (+S iO 2) feldspathiques R oches feldspathiques Syénite Trachyte D iorite A ndésite G abbro Basalte R oches feldsapthiques et Syénite néphélinique Phonolite feldspathoidiques R oches - - (- S iO 2) feldspathoidiques B asiq u e R oches U ltrabasiques Péridotite - Université de la Réunion – IUT de Saint Pierre
  • 56. 2eme Partie – La Pétrologie  Structure des roches magmatiques La dimension et l’arrangement des grains de minéraux dépendent des conditions de cristallisation : Plus le refroidissement est lent, plus les cristaux peuvent se développer. Université de la Réunion – IUT de Saint Pierre
  • 57. 2eme Partie – La Pétrologie On distinguera 3 grandes catégories :  La structure vitreuse : Dans le cas ou la roches est effusive et brutalement refroidie.  La structure microristalline : La plus grande partie des cristaux est visible à l’œil.Lorsque de gros cristaux sont individualisés on parle de structure « porphyrique »  La structure macrocristalline : Les cristaux peuvent avoir de grande taille ( du mm au cm). Lorsque des cristaux de très grande taille existent on parle de structure « porphyroïde » Université de la Réunion – IUT de Saint Pierre
  • 58. 2eme Partie – La Pétrologie  Les roches sédimentaires – Généralités Par définition, les roches sédimentaires sont dites « éxogène », c’est à dire formées à la surface de la terre, par opposition aux roches magmatiques. Elles sont déposés par couches successives, parallèles entre elles : C’est la stratification. Première conséquence pour leur comportement : Elles sont anisotropes au plan de la mécanique des sols…. Université de la Réunion – IUT de Saint Pierre
  • 59. 2eme Partie – La Pétrologie  Les roches sédimentaires  Quelle que soit sont origine, la formation des roches sédimentaires repose sur 3 principes : – Mobilisation – Transport et dépôt – Diagenèse – Formation des roches sédimentaires  Pour que les sédiments puissent être transportés, il faut qu’il aient été libérés. L’ensemble des phénomènes qui libèrent les particules sera résumé sous le terme d’altération Université de la Réunion – IUT de Saint Pierre
  • 60. – On distinguera : • L’altération physique : Désagrégation sous l’effet des actions mécaniques : Eau / Vent / Gel / Dessiccation / Action des racines… • L’altération chimique : Souvent associée à l’altération physique. Elle constitue le processus essentiel de la formation des sols. La plus important est l’hydrolyse, c’est à dire l’attaque des minéraux par des eaux pures ou chargées en CO2. Université de la Réunion – IUT de Saint Pierre
  • 61. Certaines conditions favorisent l’hydrolyse dont : - La nature des minéraux : La quartz est quasiment insoluble les ferromagnésiens sont plus sensibles.. - La taille des minéraux : Plus la taille est petite, plus la surface spécifique est élevée, - L’activité bactérienne - La température (qui favorise les réactions chimiques) - Le drainage des sols …. Les particules issues de l’altération sont essentiellement des silicates : (Minéraux argileux dégradés (Illite) / Transformés (Vermiculites) / N2oformés (Kaolinite) Université de la Réunion – IUT de Saint Pierre
  • 62. Les roches sédimentaires – Transport et dépôt  Ils sera fonction de l’état des particules : – En solution • La concentration des ions est variable selon la nature des eaux. La précipitation et donc le dépôt de minéraux peut se produire dès que le seuil de saturation est atteint. La précipitation est courante dans la formation des roches salines, par contre la fixation des carbonates par des organismes est tout aussi fréquente. Université de la Réunion – IUT de Saint Pierre
  • 63. – Éléments solides Le transport d’éléments solides dépend de 2 paramètres : - Spécifiques aux éléments : Taille, forme, densité… - Spécifiques aux agents de transport : Vent / Eau / Glace… Le transport s’accompagne d’un tri et d’une mise en forme des éléments dont les lois conditionnent la structure sédimentaire finale : Dimensions, des particules, grano- classement…. Université de la Réunion – IUT de Saint Pierre
  • 64. Les roches sédimentaires – Diagenèse  Il s’agit de la phase ultime du phénomène sédimentaire : La compaction et la transformation d’un sédiment en roche. Elle se fait par – Transformation minérale : Destruction de la matière organique et dissolution des squelettes remplacés par des minéraux – Compaction : Sous l’action de la surcharge litho statique liée à l’enfouissement des sédiments – La Cimentation : Le vides seront remplis par des éléments en solution ( Silice ou carbonates en général) Université de la Réunion – IUT de Saint Pierre
  • 65. Les roches sédimentaires – Classification  On a vu que le monde des roches sédimentaires est complexe. Leur classification aussi… La distinction de ces roches reposera sur des caractéristiques simples : • Composition chimique (Siliceuse, Calcaire, argileuse..) • Origine (Chimique, Détritique, Biologique,..) • Taille et nature des éléments. Université de la Réunion – IUT de Saint Pierre
  • 66. Pour la géotechnique, on conservera la classification la plus courante qui distingue : – Les roches terrigènes  Formées de matériaux issus de roches émergées. La classification est liée à la granulométrie : Université de la Réunion – IUT de Saint Pierre
  • 67. Taille des éléments Etat Rudites Arénites Pélites 2mm 40µm Blocs ( D>20cm) Roches Galets (2<D<20cm) Sables Boues Meubles Graviers (0,2<D<2cm) Vases Roches Poudingues Grès Consolidées (Éléments roulés) Argilites Brèches Arkoses (>30% de Feldspath) (Éléments anguleux) Grauwakes (débris rocheux) Université de la Réunion – IUT de Saint Pierre
  • 68. Les roches carbonatées  La classification est basée sur la nature du ciment et celle des éléments. Selon le pourcentage des éléments, les appellation suivantes sont retenues : – + de 90% de CaCO3 : Calcaire – De 70 à 90 % : Calcaire marneux – De 30 à 70% : Marne – De 10 à 30 % : Marne argileuse – - de 10 % : Argile Université de la Réunion – IUT de Saint Pierre
  • 69. Les évaporites  Elles résultent de l’évaporation de l’eau de mer dans des conditions exceptionnelles. Elles ont pu être conservées par la protection d’horizons imperméables. Les principales sont les anhydrites ( Sulfate de calcium), les Gypses ( Forme hydratée de l’anhydrite) et le sel gemme. Les circulations d’eau dans les évaporites sont à l’origine de poches de dissolutions ou « fontis » qui peuvent créer des effondrements dangereux pour les constructions. Les sulfates réagissent avec les aluminates en présence d’eau . (Alcali-réaction). La formation d’ettringite, sel expansif est alors à l’origine de désordres importants dans les ouvrages. Université de la Réunion – IUT de Saint Pierre
  • 70. Les Combustibles fossiles  On ne retiendra que la série des charbons. Vous aurez peu de chances de trouver du pétrole….Les roches carbonées proviennent de l’évolution de débris végétaux sous l’effet de l’enfouissement. Les différents, stades de cette évolution sont – Les tourbes – Les lignites – Les houilles – Les anthracites Université de la Réunion – IUT de Saint Pierre
  • 71. Les roches sédimentaires – La Stratigraphie Utilisée pour se repérer dans les systèmes sédimentaires et identifier des ages et des étages les uns par rapport aux autres. Elle se base sur trois principes fondamentaux de géologie :  Le principe de superposition : Un couche sédimentaire est plus récente que celle qu ’elle recouvre  Le principe de continuité :Un couche délimitée à le même age sur toute son étendue  Le principe d’identité : Deux couches renfermant les même fossiles stratigraphique sont de même age. Université de la Réunion – IUT de Saint Pierre
  • 72. On distingue alors les notions de  Formation : Série de couches sédimentaires caractéristiques du point de vue lithologique ou paléontologique  Étage : Regroupe une série de formations correspondant à une division fondamentale du temps en géologie  Système : Regroupe un ensemble d’étages  Ère : Est le plus grand diviseur des temps géologiques Université de la Réunion – IUT de Saint Pierre
  • 73. Université de la Réunion – IUT de Saint Pierre
  • 74. Millons Sur 365 Ere d'années Jours Archéen 4500 1-janv Proterozoique 2500 15-juin Paléozoique 540 15-nov Mézozoique 250 10-déc Cénozoique 65 25-déc Quaternaire 1.75 31-déc 19 heures Université de la Réunion – IUT de Saint Pierre
  • 75. 2eme Partie – La Pétrologie  Les roches Métamorphiques – Généralités  Organisées dans le cadre des mouvements de l’écorce terrestre, au hasard des phénomènes d’enfouissement, de compression, les roches métamorphiques dérivent de la transformation de roches existantes. Au travers de variations de température et de pression, la texture et la minéralogie des riches évolue, tandis que La composition chimique est globalement conservée. L’ensemble de ces changements est appelé « métamorphisme » Université de la Réunion – IUT de Saint Pierre
  • 76. Les roches Métamorphiques – Classification Une roche métamorphique dérive toujours d’une roche antérieure, qu’elle soit sédimentaire, magmatique ou même métamorphique. La classification est en principe basée sur la texture des roches,selon qu’elle est « foliée » ou non. Dans le détail, on s’intéresse à la genèse, la minéralogie, les critères hérités… mais il sera plus simple de ne retenir que les formes les plus couramment rencontrées : Université de la Réunion – IUT de Saint Pierre
  • 77.  Les Gneiss : Roches foliées très communes dont les minéraux essentiels sont le quartz, les feldspaths, les micas. Ils peuvent provenir de roches sédimentaires (Para ) ou granitiques (ortho)  Les granulites : proches des gneiss mais soumis à des conditions dans lesquelles les micas n’ont pas pu se développer. Université de la Réunion – IUT de Saint Pierre
  • 78.  Les Micaschistes : Roches à foliation très marquée, riches en micas. Dérivent de roches riches sédimentaires argileuses  Les Quartzites : Quasiment que du quartz. Proviennent de la recristallisation de gneiss.  Les schistes : Roches d’origine sédimentaire peu métamorphisées. (ex Schistes ardoisiers) Université de la Réunion – IUT de Saint Pierre
  • 79.  Les Marbres : calcaires ou dolomies recristallisés.  Les Amphibolites : Roches plus ou moins foliées ayant subi un fort métamorphisme. Elles sont d’origine Para (Pélites/Marnes) ou Ortho (Basaltes/ Diorites..)  Les Migmatites : à la limite entre les roches métamorphique et magmatiques puisqu’elles ont subi une fusion partielle. Comportent des parties granitiques et gneissiques Université de la Réunion – IUT de Saint Pierre
  • 80. Université de la Réunion – IUT de Saint Pierre
  • 81. 3eme Partie – Constitution du Globe Terrestre  Généralités  Tectogénèse Université de la Réunion – IUT de Saint Pierre
  • 82. Université de la Réunion – IUT de Saint Pierre
  • 83. La Dérive des Continents – La dérive des continents est une théorie proposée au début du siècle par le physicien- météorologue Alfred Wegener, pour tenter d'expliquer, entre autres, la similitude dans le tracé des côtes de part et d'autre de l'Atlantique, une observation qui en avait intrigué d'autres avant lui. Université de la Réunion – IUT de Saint Pierre
  • 84. 1. Le parallélisme des côtes.  Il y a par exemple, un net parallélisme des lignes côtières entre l'Amérique du Sud et l'Afrique. Université de la Réunion – IUT de Saint Pierre
  • 85. Université de la Réunion – IUT de Saint Pierre
  • 86. La correspondance des structures géologiques.  Cela n'est pas tout que les pièces d'un puzzle s'emboîtent bien, encore faut-il obtenir une image cohérente. Dans le cas du puzzle des continents, non seulement y a-t-il une concordance entre les côtes, mais il y a aussi une concordance entre les structures géologiques à l'intérieur des continents, un argument lourd en faveur de l'existence du mégacontinent Pangée.  La correspondance des structures géologiques entre l'Afrique et l'Amérique du Sud appuie l'argument de Wegener. La situation géographique actuelle des deux continents montrent la distribution des anciens blocs continentaux (boucliers) ayant plus de 2 Ga (milliards d'années). Université de la Réunion – IUT de Saint Pierre
  • 87. Université de la Réunion – IUT de Saint Pierre
  • 88. LA FORMATION DES RELIEFS  S'il est une question qui a longtemps embarassé les géologues, c'est bien la formation des grandes chaînes de montagnes, comme les Rocheuses, les Alpes, les Himalayas ou les Appalaches. Tout modèle explicatif de la formation d'une chaîne de montagnes se doit d'expliquer, puis d'intégrer, chacun des principaux attributs qui caractérisent toutes les grandes chaînes.  1) Les roches sédimentaires, c'est-à-dire ces roches qui proviennent de la transformation de sédiments comme les sables et les boues, sont très abondantes dans les chaînes de montagnes et contiennent des fossiles d'organismes marins, ce qui implique que les sédiments dont elles sont dérivées se sont déposés dans un milieu marin; de plus, leur composition montre qu'une grande partie de ces sédiments se sont déposés dans un bassin océanique. Première conclusion: avant de se retrouver dans une chaîne de montagnes, tout le matériel sédimentaire se trouvait dans un océan. Université de la Réunion – IUT de Saint Pierre
  • 89. 2) Il y a aussi des roches métamorphiques dans les chaînes de montagnes, ces roches qui sont d'anciennes roches sédimentaires ou ignées transformées sous l'effet de températures et de pressions très élevées. Ces roches métamorphiques occupent une portion bien définie de la chaîne de montagnes. Il faut savoir que le lieu dans la croûte terrestre où il existe à la fois des températures et des pressions très élevées, c'est en profondeur, à au moins quelques kilomètres sous la surface. Seconde conclusion: les roches métamorphiques résultent de la transformation des roches sédimentaires et ignées de la chaîne de montagnes, en profondeur, dans la croûte terrestre. Université de la Réunion – IUT de Saint Pierre
  • 90. 3) Un autre attribut important des chaînes de montagnes, c'est qu'elles contiennent souvent des lambeaux de croûte océanique (basaltes) coincés dans des failles. Troisième conclusion: non seulement, les sédiments qui forment la chaîne de montagnes se sont-ils déposés dans un bassin marin, mais aussi, sur de la croûte océanique basaltique.  4) S'il est une caractéristique commune à toutes les grandes chaînes de montagnes, c'est bien le fait que les roches y sont déformées à des degrés divers. Depuis longtemps, les géologues qui étudiaient la géométrie de la déformation dans les chaînes de montagnes savaient bien qu'il fallait des forces de compression latérales pour produire une telle géométrie. Il leur fallait donc trouver un mécanisme responsable de ces compressions. Il leur fallait aussi trouver un mécanisme responsable du soulèvement de tout ce matériel déposé dans un bassin océanique qui compose la chaîne. Université de la Réunion – IUT de Saint Pierre
  • 91. Les schémas qui suivent illustrent les grandes étapes de la formation d'une chaîne de montagnes. Partons de ce qu'on appelle une marge continentale passive, comme par exemple celle de l'Atlantique actuelle, où s'accumule sur le plateau continental et à la marge du continent un prisme de sédiments provenant de l'érosion du continent. Université de la Réunion – IUT de Saint Pierre
  • 92. Université de la Réunion – IUT de Saint Pierre
  • 93. Université de la Réunion – IUT de Saint Pierre
  • 94. Université de la Réunion – IUT de Saint Pierre
  • 95. Université de la Réunion – IUT de Saint Pierre
  • 96. Université de la Réunion – IUT de Saint Pierre
  • 97. Université de la Réunion – IUT de Saint Pierre
  • 98. Université de la Réunion – IUT de Saint Pierre
  • 99. Les mécanismes de base Université de la Réunion – IUT de Saint Pierre
  • 100. Université de la Réunion – IUT de Saint Pierre
  • 101. Université de la Réunion – IUT de Saint Pierre
  • 102. Université de la Réunion – IUT de Saint Pierre
  • 103. 4eme Partie – La Géologie Appliquée  Généralités  La Géologie du Génie-Civil  Les investigations – Objets – Méthodes  Moyens Université de la Réunion – IUT de Saint Pierre
  • 104. Reconnaissances géotechniques  A - GENERALITES – LA GEOTECHNIQUE INTERVIENT DANS TOUS LES DOMAINES DE LA CONSTRUCTION, DEPUIS LE BATIMENT JUSQU'AU GENIE CIVIL EN PASSANT PAR LES ROUTES, LES OUVRAGES D'ART, LES EQUIPEMENTS D’INFRASTRUCTURE QUELQU'ILS SOIENT….. Université de la Réunion – IUT de Saint Pierre
  • 105. Reconnaissances géotechniques LES MAITRES D’OUVRAGES PUBLICS SONT ASSUJETTIS A UNE OBLIGATION LEGALE VIS A VIS DES ETUDES GEOTECHNIQUES ….. Université de la Réunion – IUT de Saint Pierre
  • 106. Reconnaissances géotechniques D’ OU LA NECESSITE DE PRENDRE EN COMPTE LE « RISQUE SOL » . Université de la Réunion – IUT de Saint Pierre
  • 107. Reconnaissances géotechniques  LA GEOTECHNIQUE COMPREND – L'ETUDE DES SOLS D'UN POINT DE VUE DESCRIPTIF. IL S’AGIT DE GEOLOGIE PURE IMPLIQUANT DES NOTIONS DE PETROGRAPHIE (CONNAISSANCE DES ROCHES), PEDOLOGIE (CONNAISSANCE DES SOLS), GEOMORPHOLOGIE (GENESE DES RELIEFS), HYDROGEOLOGIE – L'ETUDE DES CARACTERISTIQUES MECANIQUES DES SOLS, – L'ANALYSE DES INTERACTIONS SOL-STRUCTURES Université de la Réunion – IUT de Saint Pierre
  • 108. Reconnaissances géotechniques  LES OBJECTIFS L'OBJECTIF DE LA DEMARCHE D'ETUDE GEOTECHNIQUE EST DE FOURNIR LA MEILLEURE REPONSE QUI SOIT A L'ADEQUATION DU PROJET A SON ENVIRONNEMENT IMMEDIAT, SINON DE DRESSER LA LISTE AUSSI EXHAUSTIVE QUI SOIT DES TECHNIQUES ET METHODES A METTRE EN OEUVRE POUR GARANTIR D'ABORD LA FAISABLITE D'UN PROJET ENSUITE SA STABILITE ET SA PERENNITE DANS LE TEMPS. IL EST INDISPENSABLE DE FOURNIR AU PROJETEUR OU AU MAITRE D‘OEUVRE LES ELEMENTS DE CHOIX ET DIMENSIONNEMENT DES STRUCTURES. Université de la Réunion – IUT de Saint Pierre
  • 109. Reconnaissances géotechniques  CE POINT IMPLIQUE DE FAIT QUE LES ETUDES DE SOLS DOIVENT ETRE ANTERIEURES AUX ETUDES DE STRUCTURES ET NON PAS S'ADAPTER AUX CONTRAINTES DU BATI CAR NOUS N'AVONS PAS LES MOYENS DE MODIFIER LA NATURE ET L'ETAT DES SOLS ET DES SOUS-SOLS……  TROP SOUVENT, LA DEMARCHE D'INSERTION D'UNE ETUDE GEOTECHNIQUE DANS UN DOSSIER EST GUIDEE PAR DES IMPERATIFS TRES ELOIGNES DE L'INFORMATION RECHERCHEE, (SOUVENT JUGEE SUPERFLUE) ET EN PARTICULIERS PAR DES QUESTIONS D'ASSURANCES OU DE RESPONSABILITES SOULEVEES PAR LE MAITRE D‘ OEUVRE L’ARCHITECTE OU…. L’ASSUREUR…. Université de la Réunion – IUT de Saint Pierre
  • 110. Reconnaissances géotechniques  LES QUESTIONS …..  QUELS SONT LES MOYENS NECESSAIRES A MOBILISER  A QUELS MOMENT IL FAUT LES METTRE EN OEUVRE POUR OPTIMISER LA DEMARCHE GEOTECHNIQUE ET L'INTEGRER AU MIEUX A L'ENSEMBLE DE LA DEMARCHE PROJET ? Université de la Réunion – IUT de Saint Pierre
  • 111. Reconnaissances géotechniques L’ARCHITECTURE ET  L’ ORGANISATION DES ETUDES  LA DEMARCHE «IDEALE» D‘ETUDE PEUT ETRE DECOMPOSEE EN PLUSIEURS PHASES, CORRESPONDANT CHACUNE A UN ETAT D'AVANCEMENT DONNE DU PROJET ET DONC A UN BESOIN D’INFORMATION ET DE PRECISION DIFFERENT DES INFORMATIONS. Université de la Réunion – IUT de Saint Pierre
  • 112. Reconnaissances géotechniques  DES ETAPES ESSENTIELLES POUR CHACUNE DES PHASES DE PROJET   LE CONTENU DES INVESTIGATION,   LA DUREE ET LES MODALITES D'INTERVENTIONS NECESSAIRES,   LE COUT APPROXIMATIF. Université de la Réunion – IUT de Saint Pierre
  • 113. Reconnaissances géotechniques  QUELLES SONT CES ETAPES :  F L’ETUDE OU EXAMEN DU SITE  F LES ETUDES DE FAISABILITE  F LES ETUDES DE DEFINITION  F LES SUIVIS DE TRAVAUX ET LES ETUDES ULTERIEURES EN PHASE CHANTIER Université de la Réunion – IUT de Saint Pierre
  • 114. Reconnaissances géotechniques  L'ETUDE OU EXAMEN DU SITE - ENQUETE PRELIMINAIRE  QUAND ? – DES LES PHASES PRE-OPERATIONNELLES, VOIRE LES LEVEES D'OPTION OU MEME D'ACQUISITION, UN SIMPLE EXAMEN DU SITEASSOCIE A UNE BONNE CONNAISSANCE DE LA GEOLOGIE GENERALE DE LA REGION ET DES PROBLEMES COURAMMENT RENCONTRES PEUT PERMETTRE D'EVI'IER BIEN DES DESAGREMENTS :  -ZONES DE GLISSEMENTS DE TERRAINS ANCIENS OU ACTIFS,  -PRESENCE CONNUE DE CAVERNES OU DE POCHE KARSTIQUES,  -RISQUES D'INONDATION  -ANCIENNES DECHARGES  -SOLS COMPRESSIBLES OU GONFLANTS...... Université de la Réunion – IUT de Saint Pierre
  • 115. Reconnaissances géotechniques  OBJECTIFS – LES OBJECTIFS RECHERCHES SONT D’APPREHENDER A PRIORI LES PROBLEMES POSES PAR LE SITE; POUR SIMPLEMENT NE PAS SE TROMPER DE TERRAIN OU AIDER A CHOISIR LA BONNE OPTION DE PROJET PAR RAPPORT AU SITE, VOIRE MEME D'ORIENTER LA PROGRAMMATION OPERATIONNELLE.  COMMENT – A CE STADE DES ETUDES, UN SIMPLE EXAMEN VISUEL DU SITE, ALLIE A UN BONNE CONNAISSANCE GEOLOGIQUE D 'ENSEMBLE SONT SUFFISANTS POUR DONNER UN AVIS CLAIR ET CIRCONSTANCIE. L'NVESTISSEMENT RESTE DONC MINEUR VIS A VIS DE L’IMPACT POSSIBLE SUR LES PROJETS . – LES DELAIS DE MISE EN OEUVRE SONT EXTREMEMENT COURTS - NORMALEMENT INFERIEURS A UNE SEMAINE - SAUF NECESSITE DE RECHERCHES SPECIFIQUES (-ANALYSE DES DOCUMENTS EXISTANTS (CARTES GEOLOGIQUES - CARTES ZERMOS - STPC....) Université de la Réunion – IUT de Saint Pierre
  • 116. Reconnaissances géotechniques  LES ETUDES DE FAISABILITE  QUAND ? – ELLES DOIVENT INTERVENIR DES L'ETABLISSEMENT DU PROGRAMME D’AMENAGEMEN T. IL S AGIT D'INTERVENTIONS DESTINEES A FIXER LE CADRE GENERAL DANS LEQUEL VA S'INCRIRE UN PROJET ET DONC LES CONTRAINTES DE SITE A PRENDRE FN COMPTE. – UNE ETUDE DE FAISABILITE DOIT DONC ETRE AU MOINS CONTEMPORAINE DE L'ESQUISSE ARCHITECTURALE POUR UN BATIMENT, VOIRE AU MIEUX DE L'ELABORATION DE DOSSIER DE NIVEAU AVANT PROJET (A P S.) Université de la Réunion – IUT de Saint Pierre
  • 117. Reconnaissances géotechniques  LES OBJECTIFS – UNE ETUDE DE FAISABILITE OU RAPPORT D'ETUDE GEOTECHNIQUE DANS LA CLASSIFICATION DES ETUDES NORMALISEES (AFNOR/USG), DOIVENT PERMETTRE DE CARACTERISER L'ENVIRONNEMENT GEOLOGIQUE DU PROJET ET POSITIONNER LES DIFFICULTES D'ORDRE  MORPHOLOGIQUE (PENTES/BLOCS/CAVITES...)  LITHOLOGIQUES (NATURE DES FORMATIONS, EPAISSEURS, GLISSEMENTS, TERRASSEMENTS, AMELIORATION DES SOLS...)  HYDROGEOLOGIQUE (NAPPES, VENUES D'EAU, SOURCES, DRAINAGES...)  CONSTRUCTIVES (FONDATIONS, SOUTENEMENTS...) – CES INFORMATIONS DOIVENT ETRE INTEGREES A L'ELABORATION DU PLAN DE MASSE ET A LA DEFINITON DES CONTRAINTES D'AMENAGEMENT (NIVEAUX DE PLATE-FORME / MODALITES DE 'TERRASSEMENTS / PRINCIPES GENERAUX D'ADAPTATION AU SOL ET DE FAISABILITE OU NON FAISABILITE...) Université de la Réunion – IUT de Saint Pierre
  • 118. Reconnaissances géotechniques  COMMENT – LA CONDUITE DE CETTE PHASE D'ETUDE IMPLIQUE TOUT D'ABORD LA MISE AU POINT D'UN PROGRAMME DE RECONNAISSANCE ADAPTE AU PROBLEME POSE. CETTE MISSION DEVRAIT ETRE LA PREMIERE TACHE DU GEOTECHNICIEN, ETABLIE EN RAPPORT AVEC LA MAITRISE D'OEUVRE OU LE MAITRE D'OUVRAGE.PAR LA SUITE, L'OBTENTION DES DONNEES NECESSITE LA CONDUITE D'UNE CAMPAGNE DE RECONNAISSANCE COMPORTANT  DES ESSAIS EN PLACE (SONDAGES ET ESSAIS MECANIQUES)  DES ESSAIS DE LABORATOIRE SUR ECHANTILLONS PRELEVES  DE L'INGENIERIE DE DEFINITION OU DE DIMENSIONNEMENT SELON LES CAS.  LE DELAI APPROXIMATIF DE CES ETUDES VARIE DE 2A 3 SEMAINES SELON LEUR CONTENU ET NECESSITE DE L'INTERVENTION D'UN INGENIEUR SPECIALISE OU D'UN CHEF DE PROJET.  CES INTERVENTIONS QUI FONT AUSSI BEAUCOUP APPEL A L'EXPERIENCE SONT MENEES EN COLLABORATION AVEC LES MAÎTRE D’OEUVRE OU LES CHARGES D’OPERATION. Université de la Réunion – IUT de Saint Pierre
  • 119. Reconnaissances géotechniques  LES ETUDES DE DEFINITION OU DE DETAIL  QUAND ? – A PARTIR DE L'APS ET JUSQU'AU PROJET DE DEFINITION ET AU D.C.E ( MAIS AVANT LE D.C.E!!!!!), LES ETUDES DE PROJET GEOTECHNIQUE OU DE CONCEPTION GEOTECHNIQUE CONSTITUENT EN PRINCIPE LE GROS MORCEAU D'UN ETUDE DE SOLS. – CELLE-CI EST A REALISER DANS LE CADRE DES OPERATIONS DE MAITRISE D'OEUVRE ET DOIVENT ETRE UN ELEMENT IMPORTANT DE LA DEFINITION DU PROJET. Université de la Réunion – IUT de Saint Pierre
  • 120. Reconnaissances géotechniques  OBJECTIFS – LES OBJECTIFS RECHERCHES SONT ALORS DE FOURNIR LES PROGRAMMES DE RECONNAISSANCES DETAILLES, ADAPTES PRECISEMENT AU PROJET EN TERMES D'AMPLEUR DE RECONNAISSANCE (NOMBRE, NATURE DES ESSAIS, PROFONDEURDES SONDAGES) – AU TERME DE LA RECONNAISSANCE, LE GEOTECHNICIEN DOIT FOURNIR AU PROJETEUR LES ELEMENTS PRECIS DE DIMENSIONNEMENT, AINSI QUE LES DISPOSITIONS TECHNIQUES PARTICULIERS A RESPECThR VIS A VIS DES CONTRAINTES DE SOLS. DANS LE DETAIL, CETTE PHASE D'ETUDE DOIT ETRE CELLE QUI FOURNI LES DISPOSITIONS FINALES EN MATIERE DE  FONDATION ET DE TERRASSEMENTS (NIVEAU D'ANCRAGE, CAPACITE PORTANTE AUX DIFFERENTS ETATS LIMITES DIMENSIONNEMENT),  LES DISPOSITIONS SPECIFIQUES VIS A VIS DES NAPPES PAR EXEMPLE  LES VALEURS DES ESSAIS ET LES NOTES DE CALCULS NECESSAIRES AU BET  LES ESTIMATIONS DES QUANTITES, COUTS ET DELAIS D'EXECUTION SI NECESSAIRE  L'ASSISTANCE TECHNIQUE AU MAITRE D'OUVRAGE POUR L'ELABORATION DES PIECES DE MARCHES Université de la Réunion – IUT de Saint Pierre
  • 121. Reconnaissances géotechniques  COMMENT – CES ETUDES MOBILISENT GENERALEMENT DES ESSAIS EN PLACE ET DES CAMPAGNES DE SONDAGES LOURDES (SONDAGES PROFONDS, ESSAIS IN-SITU OU DE LABORATOIRE PLUS SOPHISTIQUES) INTERPRETATIONS MULTIPLES FAISANT RECCURENCE AVEC LE PROJET – LE DELAI D'ETUDE PEUT DEPASSER 1 MOIS SELON LES MODALITES ENVISAGEES, LES DIFFICULTES RENCONTRES OU L'AMPLEUR DES PROBLEMES POSES. Université de la Réunion – IUT de Saint Pierre
  • 122. Reconnaissances géotechniques  B - METHODES DE RECONNAISSANCE UN PROGRAMME DE RECONNAISSANCES GEOTECHNIQUES POSE PLUSIEURS QUESTIONS AU DEPART :  NATURE DES INVESTIGATIONS LA QUESTION DE NATURE DES INVESTIGATIONS VA DEPENDRE DU CONTEXTE GENERAL ET DU PROBLEME POSE ON RETROUVERA TOUJOURS LES MÊME METHODES EN GENERAL. CERTAINS DOSSIERS NECESSITERONT L’INTERVENTION DE MOYENS SPECIALISES (GEOPHYSIQUES - DIAGRAPHIES ...) Université de la Réunion – IUT de Saint Pierre
  • 123. EXEMPLE DE CHOIX DU TYPE D'ESSAIS PRESSIOMETRE STABILITE D'ENSEMBLE PENETROMETRE ESSAIS DE LABORATOIRE FONDATIONS TASSEMENTS PRESSIOMETRE OEDOMETRE SOUTENEMENTS ESSAIS DE LABORATOIRE CALCULS GEOTECHNIQUES ADAPTATION AU SITE STABILITE DES PENTES ESSAIS DE LABORATOIRE SCISSOMETRE STABILITE DES PAROIS ESSAIS DE LABORATOIRE PRESSIOMETRE STABILITE DES FONDS DE CONDITIONS D'EXECUTION FOUILLES ESSAIS DE LABORATOIRE PRESSIOMETRE EPUISEMENT ESSAIS D'EAU Université de la Réunion – IUT de Saint Pierre
  • 124. Reconnaissances géotechniques  DENSITE DES SONDAGES ET ESSAIS ELLE DEPEND ESSENTIELLEMENT DU SITE ET DE LA QUALITE DU PHASAGE DE L’ETUDE……. M ATTENTION A LA REUNION LA GEOLOGIE EST TRES « PERTURBEE » ET LES PRINCIPES DE GEOLOGIE NE S’APPLIQUENT PAS (CONTINUITE LATERALE ET SUPERPOSITION). LA DENSITE DES SONDAGES EST UNE NOTION IMPORTANTE ET TRES « SENSIBLE » A L’EXPERIENCE DU GEOTECHNICIEN. Université de la Réunion – IUT de Saint Pierre
  • 125. Reconnaissances géotechniques  PROFONDEUR D’INVESTIGATION TOUJOURS DIFFICILE A ESTIMER « A PRIORI ». LA ENCORE FONCTION DU SITE ET DES CARACTERISTIQUES DU PROJET (CHARGES) POUR MEMOIRE – FONDATIONS SUPERFICIELLES : 5 FOIS LA LARGEUR PRESUMEE DES SEMELLES (SAUF CAS DE COUCHES IMCOMPRESSIBLES ET SUFFISAMMENT EPAISSES : DALLES BASALTIQUES) – FONDATIONS PROFONDES : 5 METRES SOUS LA BASE SUPPOSEE DES PIEUX OU 7 DIAMETRES (DTU 13-2)  DANS TOUS LES CAS IL EST IMPORTANT DE DISPOSER DU NIVELLEMENT DES POINTS DE SONDAGES…DONC DE LA TOPO…… Université de la Réunion – IUT de Saint Pierre
  • 126. Reconnaissances géotechniques  METHODES DE RECONNAISSANCE ET D’ETUDE ENQUETE PREALABLE  LES SONDAGES   PUITS A LA PELLE MECANIQUE   DESTRUCTIFS   CAROTTAGES  LES ESSAIS MECANIQUES   ESSAIS PENETROMETRIQUES - Norme NF-P 94-115 A & B   ESSAIS PRESSIOMETRIQUES – Norme NF –P 94-110   ESSAIS AU SCISSOMETRE – Norme NF – P 94 Université de la Réunion – IUT de Saint Pierre
  • 127. Reconnaissances géotechniques  LES ESSAIS GEOPHYSIQUES   PROSPECTION ELECTRIQUE   PROSPECTION SISMIQUE  LES ESSAIS DE LABORATOIRE   IDENTIFICATION - CLASSIFICATION TENEUR EN EAU GRANULOMETRIE PLASTICITE DENSITE   OEDOMETRE   CISAILLEMENT Université de la Réunion – IUT de Saint Pierre
  • 128. Reconnaissances géotechniques  C - DIVERS  ASPECTS REGLEMENTAIRES – RESPONSABILITES – Les études géotechniques relèvent des articles 1792 et suivant du code civil…..(contrats de louage d’ouvrage) – La responsabilité du MO est engagée dans le choix de son prestataire…… Université de la Réunion – IUT de Saint Pierre
  • 129. Reconnaissances géotechniques NORMALISATION DES MISSIONS DE GEOTECHNIQUE LA NORME NF-P 94-500 AFNOR / USG Université de la Réunion – IUT de Saint Pierre
  • 130. Reconnaissances géotechniques  Phasage  LES PRINCIPES PREVUS PAR LA NORME Université de la Réunion – IUT de Saint Pierre
  • 131. UNION SYNDICALE GEOTECHNIQUE SCHEMA D'ENCHAINEMENT DES MISSIONS GEOTECHNIQUES Etapes de réalisation de MISSIONS GEOTECHNIQUES l’ouvrage Etude ou suivi des Exécution de Diagnostic ouvrages sondages, essais et géotechniqu géotechniques mesures e géotechniques G 11 Etude Etudes préliminaire de G 0 si nécessaire (à G 51 préliminaires faisabilité définir par le géotechnique géotechnicien) G1 G 12 Etude de Avant projet faisabilité G 0 indispensable G 51 géotechnique G 13 Etude de pré- dimensionnement géotechnique Etude de projet G0 G5 Projet G2 géotechnique G 0 spécifique si G 51 Assistance Phase 1 nécessaire (à définir Contrat par le Travaux Phase 2 géotechnicien) G3 Etude géotechnique Exécution d'exécution G 51 G 0 complémentaire G4 Suivi géotechnique Si nécessaire (à d'exécution définir par le G 52 géotechnicien) G 0 si nécessaire (à G 51 : sans définir par le sinistre géotechnicien) OUVRAGE EXISTANT G 0 spécifique G 52 : avec indispensable sinistre Université de la Réunion – IUT de Saint Pierre
  • 132. Reconnaissances géotechniques  LE TEXTE DE LA NORME – Résume les phases identifiées – Précise le contenu des mission – Fixe les niveaux de responsabilité des intervenants Université de la Réunion – IUT de Saint Pierre
  • 133. UNION SYNDICALE GEOTECHNIQUE CLASSIFICATION DES MISSIONS GEOTECHNIQUES TYPES (norme NF P 94-500 – Juin 2000) L'enchaînement des missions géotechniques suit les phases d'élaboration du projet. Les missions G 1, G 2, G 3, G 4 doivent être réalisées successivement. Une mission géotechnique ne peut être partielle qu’après accord explicite entre le client et le géotechnicien. G 0 EXECUTION DE SONDAGES, ESSAIS ET MESURES GEOTECHNIQUES - Exécuter les sondages, essais et mesures en place ou en laboratoire selon un programme défini dans les missions G 1 à G 5 ; - Fournir un compte rendu factuel donnant la coupe des sondages, les procès verbaux d'essais et les résultats des mesures. Cette mission d'exécution exclut toute activité d'étude ou conseil ainsi que touts forme d’interprétation. G 1 ETUDE DE FAISABILITE GEOTECHNIQUE Ces missions G 1 excluent toute approche des quantités, délais et coûts d’exécution des ouvrages qui entre dans le cadre exclusif d’une mission d’étude de projet géotechnique G 2. G 11 Etude préliminaire de faisabilité géotechnique - Faire une enquête documentaire sur le cadre géotechnique du site et préciser l'existence d'avoisinants ; - Définir si nécessaire une mission G 0 préliminaire, en assurer le suivi et l’exploitation des résultats ; - Fournir un rapport d'étude préliminaire de faisabilité géotechnique avec certains principes généraux d'adaptation de l’ouvrage au terrain, mais sans aucun élément de prédimensionnement. Cette mission G 11 doit être suivie d'une mission G 12 pour définir les hypothèses géotechniques nécessaires à l'établissement du projet. G 12 Etude de faisabilité des ouvrages géotechniques (après une mission G 11) Phase 1 - Définir une mission G 0 détaillée, en assurer le suivi et l’exploitation des résultats ; - Fournir un rapport d'étude géotechnique donnant les hypothèses géotechniques à prendre en compte pour la justification du projet, et les principes généraux de construction des ouvrages géotechniques (notamment terrassements, soutènements, fondations, risques de déformation des terrains, dispositions générales vis-à-vis des nappes et avoisinants). Phase 2 - Présenter des exemples de prédimensionnement de quelques ouvrages géotechniques types envisagés (notamment : soutènements, fondations, améliorations de sols). Cette étude sera reprise et détaillée lors de l’étude de projet géotechnique (mission G2). G 2 ETUDE DE PROJET GEOTECHNIQUE Cette étude spécifique doit être prévue et intégrée dans le cadre de la mission de maîtrise d'oeuvre. Phase 1 - Définir si nécessaire une mission G 0 spécifique, en assurer le suivi et l’exploitation des résultats ; - Fournir les notes techniques donnant les méthodes d'exécution retenues pour les ouvrages géotechniques (terrassements, soutènements, fondations, dispositions spécifiques vis-à-vis des nappes et avoisinants), avec certaines notes de calculs de dimensionnement, une approche des quantités, délais et coûts d'exécution de ces ouvrages géotechniques. Phase 2 - Etablir les documents nécessaires à la consultation des entreprises pour l’exécution des ouvrages géotechniques (plans, notices techniques, cadre de bordereau des prix et estimatif, planning prévisionnel) ; - Assister le client pour la sélection des entreprises et l’analyse technique des offres. G 3 ETUDE GEOTECHNIQUE D'EXECUTION - Définir si nécessaire une mission G 0 complémentaire, en assurer le suivi et l’exploitation des résultats ; - Etudier plus précisément les ouvrages géotechniques : notamment validation des hypothèses géotechniques, définition et dimensionnement (calculs justificatifs), méthodes et conditions d'exécution (phasage, suivi, contrôle). Pour la maîtrise des incertitudes et aléas géotechniques en cours d'exécution, ces missi ons G 2 et G 3 doivent être suivies d'une mission de suivi géotechnique d'exécution G 4. G 4 SUIVI GEOTECHNIQUE D'EXECUTION - Suivre et adapter si nécessaire l'exécution des ouvrages géotechniques, avec définition d'un programme d'auscultation et des valeurs seuils correspondantes, analyse et synthèse périodique des résultats des mesures ; - Définir si nécessaire une mission G 0 complémentaire, en assurer le suivi et l’exploitation des résultats ; - Participer à l'établissement du dossier de fin de travaux et des recommandations de maintenance des ouvrages géotechniques. G 5 DIAGNOSTIC GEOTECHNIQUE L’objet d’une mission G 5 est strictement limitatif : il ne porte pas sur la totalité du projet ou de l’ouvrage. G 51 Avant, pendant ou après construction d'un ouvrage sans sinistre - Définir si nécessaire une mission G 0 spécifique, en assurer le suivi et l’exploitation des résultats ; - Etudier de façon approfondie un élément géotechnique spécifique (par exemple soutènement, rabattement) sur la base des données géotechniques fournies par une mission G 12, G 2 ou G 3 et validées dans le cadre de ce diagnostic, mais sans aucune implication dans les autres domaines géotechniques de l'ouvrage ; G 52 Sur un ouvrage avec sinistre - Définir une mission G 0 spécifique, en assurer le suivi et l’exploitation des résultats ; - Rechercher les causes géotechniques du sinistre constaté, donner une première approche des remèdes envisageables, une étude de projet géotechnique G 2 devant être réalisée ultérieurement. Université de la Réunion – IUT de Saint Pierre
  • 134. Reconnaissances géotechniques  LES RESERVES D’USAGE – Limitent la responsabilité du géotechnicien vis à vis des informations qu’il a eu a sa disposition, – Limitent les conditions d’utilisation des rapports d’etudes. Université de la Réunion – IUT de Saint Pierre
  • 135. UNION SYNDICALE GEOTECHNIQUE CONDITIONS GENERALES D'UTILISATION DES RAPPORTS GEOTECHNIQUES (version du 01/01/01) Un rapport géotechnique et toutes ses annexes identifiées constituent un ensemble indissociable. Les deux exemplaires de référence en sont les deux originaux conservés : un par le client et le second par notre société. Le rapport géotechnique devient la propriété du client après paiement intégral du prix de la prestation. Le client devient alors responsable de son usage et de sa diffusion. Dans ce cadre, toute autre interprétation qui pourrait être faite d'une communication ou reproduction partielles ne saurait engager la responsabilité de notre société. En particulier l'utilisation même partielle de ces résultats et conclusions par un autre maître d'ouvrage ou par un autre constructeur ou pour un autre ouvrage que celui objet de la mission confiée ne pourra en aucun cas engager la responsabilité de notre société et pourra faire l'objet de poursuite judiciaire à l'encontre du contrevenant. Il est précisé que l'étude géotechnique repose sur une reconnaissance du sol dont la maille ne permet pas de lever la totalité des aléas toujours possibles en milieu naturel. En effet, des hétérogénéités, naturelles ou du fait de l'homme, des discontinuités et des aléas d'exécution peuvent apparaître compte tenu du rapport entre le volume échantillonné ou testé et le volume sollicité par l'ouvrage, et ce d'autant plus que ces singularités éventuelles peuvent être limitées en extension. Les éléments géotechniques nouveaux mis en évidence lors de l'exécution, pouvant avoir une influence sur les conclusions du rapport, doivent immédiatement être signalés au géotechnicien chargé du suivi géotechnique d'exécution (mission G4) afin qu'il en analyse les conséquences sur les conditions d'exécution voire la conception de l'ouvrage géotechnique. Si un caractère évolutif particulier a été mis en lumière (glissement, érosion, dissolution, remblais évolutifs, tourbe, ...), l'application des recommandations du rapport nécessite une validation à chaque étape suivante de la conception ou de l'exécution. En effet, un tel caractère évolutif peut remettre en cause ces recommandations notamment s'il s'écoule un laps de temps important avant leur mise en œuvre. Le rapport géotechnique constitue le compte-rendu de la mission géotechnique définie par la commande au titre de laquelle il a été établi et dont les références sont rappelées en tête. Conformément à la classification des missions géotechniques types, chaque mission ne couvre qu'un domaine spécifique de la conception ou de l'exécution du projet. En particulier : une mission confiée à notre société peut ne contenir qu'une partie des prestations décrites dans la mission type correspondante ; une mission type G0 engage notre société sur la conformité des travaux aux documents contractuels et l'exactitude des résultats qu'elle fournit ; une mission type G1 à G5 n'engage notre société sur son devoir de conseil que dans le cadre strict, d'une part des objectifs explicitement définis dans notre proposition technique sur la base de laquelle la commande et ses avenants éventuels ont été établis, d'autre part du projet décrit par les documents graphiques ou plans cités dans le rapport ; Université de la Réunion – IUT de Saint Pierre
  • 136. Reconnaissances géotechniques PARLONS D’ARGENT…. Université de la Réunion – IUT de Saint Pierre
  • 137. Reconnaissances géotechniques  Coût d’investissement d’un atelier de sondage (digne de ce nom…)  Machine de sondage plus son equipement (tiges – tubes – taillants…..: # 150 000 €  Atelier d’essai pressiometrique : # 22 000 € – Donc pour un amortissement 5 Ans : €150 €/jours Université de la Réunion – IUT de Saint Pierre
  • 138. Reconnaissances géotechniques  Coût de fonctionnement – Personnel – Maintenance… – Gas-oil 550 /600€ /jour Université de la Réunion – IUT de Saint Pierre
  • 139. Reconnaissances géotechniques LES ASSURANCES……. Bâ time nt Mission TTC Taux Taxes TVA Coût assur. 1 000.00 G11 - G12 11.62% Part obligatoire 3.95% 34.50% 8.50% 148.35 Part complementaire 7.67% 9% 8.50% 14.83% Mission TTC Taux Taxes TVA 1 000.00 G21- G22 - G23 13.23% Part obligatoire 9.53% 34.50% 8.50% 182.83 Part complementaire 3.70% 9% 8.50% 18.28% Ge nie Civil Mission TTC Taux Taxes TVA 1 000.00 G11 - G12 10.05% Part complémentaire 10.05% 9.00% 8.50% 128.96 12.90% 1 000.00 G21- G22 - G23 9.30% Part complémentaire 9.30% 9.00% 8.50% 119.34 11.93% RC Exploitation 0.26 RC Expertise 0.76 Université de la Réunion – IUT de Saint Pierre
