La Terre
Partie 1 : Structure et composition
Comment observer l’intérieur de la
Terre?
~10km maximum
1.LaTerreobservabledirectement

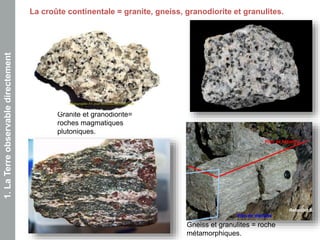

La croûte continentale = granite, gneiss, granodiorite et granulites.
Plan de foliation
Plan de diaclase
Granite et granodiorite=
roches magmatiques
plutoniques.
Gneiss et granulites = roche
métamorphiques.
Reboulet S.
1.LaTerreobservabledirectement
1.LaTerreobservabledirectement
Basalte avec une enclave de péridotite.
Basalte vacuolaire (pas de connection entre les vacuoles).
Basalte à vacuoles étirées
La croûte océanique = basalte et gabbro.1.LaTerreobservabledirectement
Croûte océanique. Croûte continentale.
JP Bourseau,UCBL1.
1.LaTerreobservabledirectement
2.LaformedelaTerreetsagravité

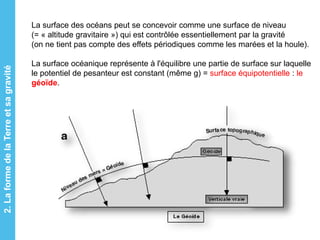

La surface des océans peut se concevoir comme une surface de niveau
(= « altitude gravitaire ») qui est contrôlée essentiellement par la gravité
(on ne tient pas compte des effets périodiques comme les marées et la houle).
La surface océanique représente à l'équilibre une partie de surface sur laquelle
le potentiel de pesanteur est constant (même g) = surface équipotentielle : le
géoïde.
2.LaformedelaTerreetsagravité

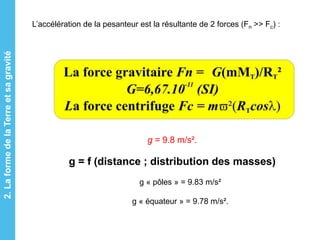

L’accélération de la pesanteur est la résultante de 2 forces (Fn >> Fc) :
g = 9.8 m/s².
g = f (distance ; distribution des masses)
g « pôles » = 9.83 m/s²
g « équateur » = 9.78 m/s².
2.LaformedelaTerreetsagravité

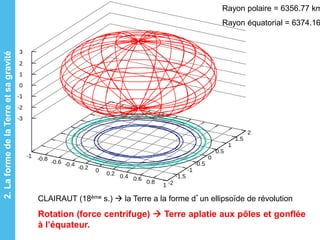

CLAIRAUT (18ème s.)  la Terre a la forme d’un ellipsoïde de révolution
Rotation (force centrifuge)  Terre aplatie aux pôles et gonflée
à l’équateur.
Rayon polaire = 6356.77 km
Rayon équatorial = 6374.16
2.LaformedelaTerreetsagravité

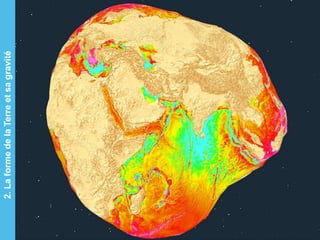

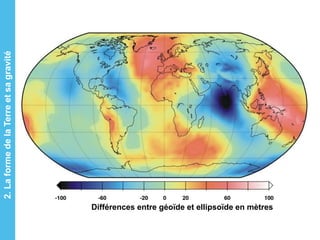

Différences entre géoïde et ellipsoïde en mètres
2.LaformedelaTerreetsagravité
3.Lasismologie

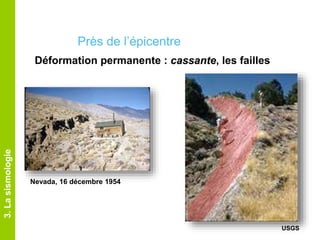

Déformation permanente : cassante, les failles
Près de l’épicentre
Nevada, 16 décembre 1954
USGS

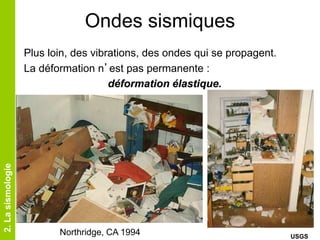

Ondes sismiques
Plus loin, des vibrations, des ondes qui se propagent.
La déformation n’est pas permanente :
déformation élastique.
2.Lasismologie
Northridge, CA 1994 USGS

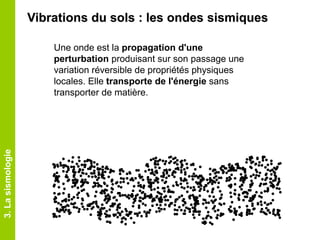

Une onde est la propagation d'une
perturbation produisant sur son passage une
variation réversible de propriétés physiques
locales. Elle transporte de l'énergie sans
transporter de matière.
3.Lasismologie
Vibrations du sols : les ondes sismiques
3.Lasismologie

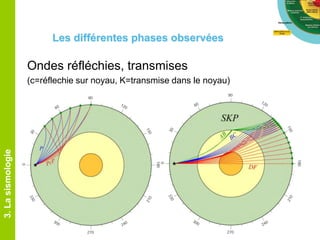

Ondes réfléchies, transmises
(c=réflechie sur noyau, K=transmise dans le noyau)
3.Lasismologie
Les différentes phases observées

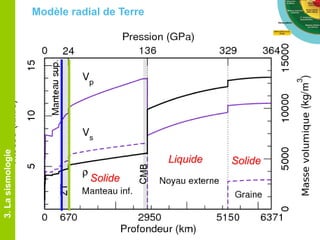

Liquide Solide
Solide
Modèle radial de Terre3.Lasismologie

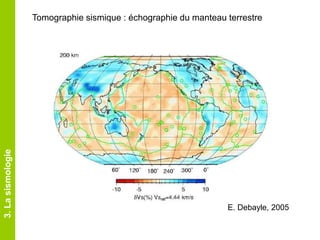

Tomographie sismique : échographie du manteau terrestre
3.Lasismologie
E. Debayle, 2005
•Avoir une idée de la composition chimique de la
Terre
•Reproduire en laboratoire les conditions de
Pression et de Température de l’intérieur de la
Terre
4.Compositiondumanteauetdunoyau
Comment interpréter les modèles de
vitesses sismiques ?

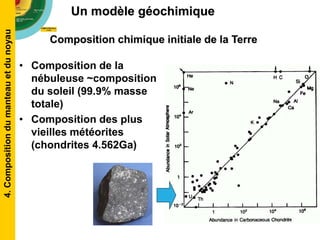

• Composition de la
nébuleuse ~composition
du soleil (99.9% masse
totale)
• Composition des plus
vieilles météorites
(chondrites 4.562Ga)
Composition chimique initiale de la Terre
Un modèle géochimique4.Compositiondumanteauetdunoyau

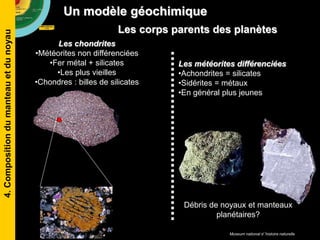

Les chondrites
•Météorites non différenciées
•Fer métal + silicates
•Les plus vieilles
•Chondres : billes de silicates
Les météorites différenciées
•Achondrites = silicates
•Sidérites = métaux
•En général plus jeunes
Museum national d’histoire naturelle
Débris de noyaux et manteaux
planétaires?
Les corps parents des planètes
Un modèle géochimique4.Compositiondumanteauetdunoyau

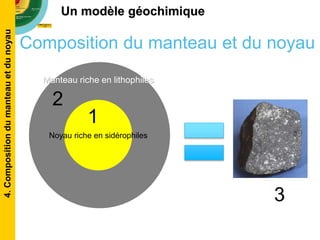

Un modèle géochimique
Composition du manteau et du noyau
Noyau riche en sidérophiles
Manteau riche en lithophiles
2
1
3
4.Compositiondumanteauetdunoyau

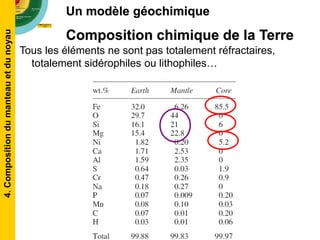

Composition chimique de la Terre
Tous les éléments ne sont pas totalement réfractaires,
totalement sidérophiles ou lithophiles…
Un modèle géochimique4.Compositiondumanteauetdunoyau

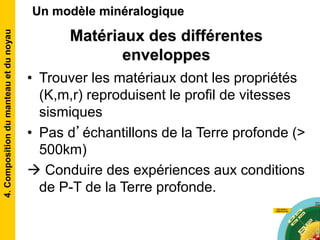

Matériaux des différentes
enveloppes
• Trouver les matériaux dont les propriétés
(K,m,r) reproduisent le profil de vitesses
sismiques
• Pas d’échantillons de la Terre profonde (>
500km)
 Conduire des expériences aux conditions
de P-T de la Terre profonde.
Un modèle minéralogique4.Compositiondumanteauetdunoyau

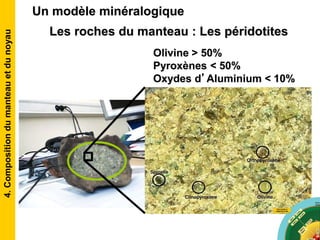

Les roches du manteau : Les péridotites
Olivine > 50%
Pyroxènes < 50%
Oxydes d’Aluminium < 10%
Un modèle minéralogique4.Compositiondumanteauetdunoyau

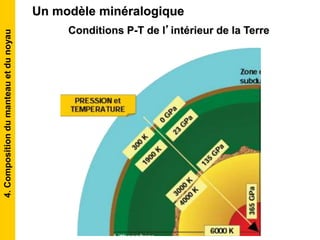

Conditions P-T de l’intérieur de la Terre
Un modèle minéralogique4.Compositiondumanteauetdunoyau

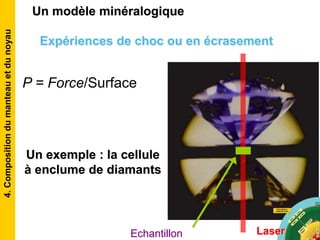

Echantillon Laser
Expériences de choc ou en écrasement
Un exemple : la cellule
à enclume de diamants
P = Force/Surface
Un modèle minéralogique4.Compositiondumanteauetdunoyau

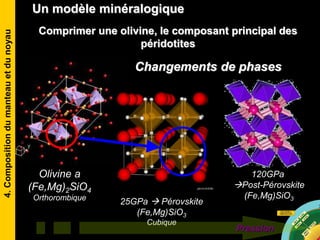

Comprimer une olivine, le composant principal des
péridotites
Olivine a
(Fe,Mg)2SiO4
Orthorombique
25GPa  Pérovskite
(Fe,Mg)SiO3
Cubique
120GPa
Post-Pérovskite
(Fe,Mg)SiO3
Pression
Changements de phases
Un modèle minéralogique4.Compositiondumanteauetdunoyau

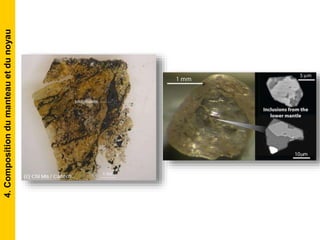

4.Compositiondumanteauetdunoyau
Post-perovskite
Ce qu’il faut retenir
• La sismologie permet de sonder indirectement
l’intérieur de la Terre
• Les vitesses sismiques varient radialement et
horizontalement à cause des changements
minéralogiques et des variations de température et de
chimie
• Le manteau est solide, tout comme la graine, à l’inverse
du noyau externe
• Les transitions de phase dans l’olivine permettent de
comprendre le profil de vitesses radiales
• On peut connaître la composition chimique de la Terre
interne à partir des météorites
Conclusions

Contenu connexe

Tendances

Cours 9 : Interactions géologie - climat
Cours 9 : Interactions géologie - climatCours 9 : Interactions géologie - climat
Cours 9 : Interactions géologie - climat
Nicolas Coltice

Cours 5 : Histoire de la Terre
Cours 5 : Histoire de la TerreCours 5 : Histoire de la Terre
Cours 5 : Histoire de la Terre
Nicolas Coltice

Chapitre 8 - cours L1 Université Lyon 1
Chapitre 8 - cours L1 Université Lyon 1Chapitre 8 - cours L1 Université Lyon 1
Chapitre 8 - cours L1 Université Lyon 1
Nicolas Coltice

Roches sedimentaires
Roches sedimentairesRoches sedimentaires
Roches sedimentaires
geomorphist

Cours 5 : Histoire de la planète
Cours 5 : Histoire de la planèteCours 5 : Histoire de la planète
Cours 5 : Histoire de la planète
Nicolas Coltice

Cours s3 géodynamique externe
Cours s3 géodynamique externe Cours s3 géodynamique externe
Cours s3 géodynamique externe
chaima talha

3ºeso chapitre12 Geologie Les Roches Sédimentaires
3ºeso chapitre12 Geologie Les Roches Sédimentaires3ºeso chapitre12 Geologie Les Roches Sédimentaires
3ºeso chapitre12 Geologie Les Roches Sédimentaires
Inmaculada Martin-castaño carrasco

Cours3 : Le système solaire
Cours3 : Le système solaireCours3 : Le système solaire
Cours3 : Le système solaire
Nicolas Coltice

Quelques notions de géologie
Quelques notions de géologieQuelques notions de géologie
Quelques notions de géologie
christianwery

Tgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERETgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERE
Mamane Bachir

Cours metamorphisme
Cours metamorphismeCours metamorphisme
Cours metamorphisme
FSTT

Cours 7 : Des rifts aux chaînes de montagne
Cours 7 : Des rifts aux chaînes de montagneCours 7 : Des rifts aux chaînes de montagne
Cours 7 : Des rifts aux chaînes de montagne
Nicolas Coltice

Cours 5 : Histoire de la Terre
Cours 5 : Histoire de la TerreCours 5 : Histoire de la Terre
Cours 5 : Histoire de la Terre
Nicolas Coltice

Cours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnesCours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnes
Nicolas Coltice

Présentation de l'unité 2 : Notre place dans l'univers
Présentation de l'unité 2 : Notre place dans l'universPrésentation de l'unité 2 : Notre place dans l'univers
Présentation de l'unité 2 : Notre place dans l'univers
Lycée Français René-Verneau

Geomar cours plages
Geomar cours plagesGeomar cours plages
Geomar cours plages
drntaibi

Geologie chapitre 1
Geologie chapitre 1Geologie chapitre 1
Geologie chapitre 1
SVT_Vega

Cours de préparation à l'aggrégation SVT - Tectonique des plaques
Cours de préparation à l'aggrégation SVT - Tectonique des plaquesCours de préparation à l'aggrégation SVT - Tectonique des plaques
Cours de préparation à l'aggrégation SVT - Tectonique des plaques
Nicolas Coltice

Chapitre 5 : tectonique des plaques
Chapitre 5 : tectonique des plaquesChapitre 5 : tectonique des plaques
Chapitre 5 : tectonique des plaques
Nicolas Coltice

Préparation à l'examen
Préparation à l'examenPréparation à l'examen
Préparation à l'examen
Nicolas Coltice


Tendances (20)

Cours 9 : Interactions géologie - climat
Cours 9 : Interactions géologie - climatCours 9 : Interactions géologie - climat
Cours 9 : Interactions géologie - climat

Cours 5 : Histoire de la Terre
Cours 5 : Histoire de la TerreCours 5 : Histoire de la Terre
Cours 5 : Histoire de la Terre

Chapitre 8 - cours L1 Université Lyon 1
Chapitre 8 - cours L1 Université Lyon 1Chapitre 8 - cours L1 Université Lyon 1
Chapitre 8 - cours L1 Université Lyon 1

Roches sedimentaires
Roches sedimentairesRoches sedimentaires
Roches sedimentaires

Cours 5 : Histoire de la planète
Cours 5 : Histoire de la planèteCours 5 : Histoire de la planète
Cours 5 : Histoire de la planète

Cours s3 géodynamique externe
Cours s3 géodynamique externe Cours s3 géodynamique externe
Cours s3 géodynamique externe

3ºeso chapitre12 Geologie Les Roches Sédimentaires
3ºeso chapitre12 Geologie Les Roches Sédimentaires3ºeso chapitre12 Geologie Les Roches Sédimentaires
3ºeso chapitre12 Geologie Les Roches Sédimentaires

Cours3 : Le système solaire
Cours3 : Le système solaireCours3 : Le système solaire
Cours3 : Le système solaire

Quelques notions de géologie
Quelques notions de géologieQuelques notions de géologie
Quelques notions de géologie

Tgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERETgp COURS DE géologie GENERALE ET PETROLIERE
Tgp COURS DE géologie GENERALE ET PETROLIERE

Cours metamorphisme
Cours metamorphismeCours metamorphisme
Cours metamorphisme

Cours 7 : Des rifts aux chaînes de montagne
Cours 7 : Des rifts aux chaînes de montagneCours 7 : Des rifts aux chaînes de montagne
Cours 7 : Des rifts aux chaînes de montagne

Cours 5 : Histoire de la Terre
Cours 5 : Histoire de la TerreCours 5 : Histoire de la Terre
Cours 5 : Histoire de la Terre

Cours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnesCours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnes

Présentation de l'unité 2 : Notre place dans l'univers
Présentation de l'unité 2 : Notre place dans l'universPrésentation de l'unité 2 : Notre place dans l'univers
Présentation de l'unité 2 : Notre place dans l'univers

Geomar cours plages
Geomar cours plagesGeomar cours plages
Geomar cours plages

Geologie chapitre 1
Geologie chapitre 1Geologie chapitre 1
Geologie chapitre 1

Cours de préparation à l'aggrégation SVT - Tectonique des plaques
Cours de préparation à l'aggrégation SVT - Tectonique des plaquesCours de préparation à l'aggrégation SVT - Tectonique des plaques
Cours de préparation à l'aggrégation SVT - Tectonique des plaques

Chapitre 5 : tectonique des plaques
Chapitre 5 : tectonique des plaquesChapitre 5 : tectonique des plaques
Chapitre 5 : tectonique des plaques

Préparation à l'examen
Préparation à l'examenPréparation à l'examen
Préparation à l'examen


En vedette

Planète Terre
Planète TerrePlanète Terre
Planète Terre
rafa5979

Emma diaz valle
Emma diaz valleEmma diaz valle
Emma diaz valle
Emma Díaz Valle

Guy Lafite : mes engagements et mes priorités pour biarritz
Guy Lafite : mes engagements et mes priorités pour biarritzGuy Lafite : mes engagements et mes priorités pour biarritz
Guy Lafite : mes engagements et mes priorités pour biarritz
Guy Lafite

Banco Popular Dominicano - Resultados preliminares cierre 2014
Banco Popular Dominicano - Resultados preliminares cierre 2014Banco Popular Dominicano - Resultados preliminares cierre 2014
Banco Popular Dominicano - Resultados preliminares cierre 2014
Banco Popular

2014_1_ciAvanzRecEspHistoria
2014_1_ciAvanzRecEspHistoria2014_1_ciAvanzRecEspHistoria
El Amor ;)
El Amor ;)El Amor ;)
Cap 2 yardany
Cap 2 yardanyCap 2 yardany
Cap 2 yardany
Sergio Posada

Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...
Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...
Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...
segoleneroyal

T rabajo de jessica
T rabajo de jessicaT rabajo de jessica
T rabajo de jessica
rene_carrillo

Presentación1 martha
Presentación1 marthaPresentación1 martha
Presentación1 martha
MARTHA GUANO

Empresa
EmpresaEmpresa
Empresa
DaNii RiiVe

2014_2ciBásicoTema4ElCatálogoTrobes
2014_2ciBásicoTema4ElCatálogoTrobes2014_2ciBásicoTema4ElCatálogoTrobes
2014_2ciBásicoTema4ElCatálogoTrobes
Biblioteca d'Humanitats, Universitat de València

Tesis en Teseo
Tesis en TeseoTesis en Teseo
Caminos
CaminosCaminos
Caminos
mahrila

Forum for the Future - Parcours des subsides aux entreprises bruxelloises
Forum for the Future - Parcours des subsides aux entreprises bruxelloisesForum for the Future - Parcours des subsides aux entreprises bruxelloises
Forum for the Future - Parcours des subsides aux entreprises bruxelloises
Azaerts David

Prog. manual seguimiento y evaluacion
Prog. manual seguimiento y evaluacionProg. manual seguimiento y evaluacion
Prog. manual seguimiento y evaluacion
Sergio Posada

Ramón castilla
Ramón castillaRamón castilla
Trabajo de investigación
Trabajo de investigaciónTrabajo de investigación
Trabajo de investigación
HISTORIAMAURA

Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...
Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...
Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...
Softeam agency

Embarazo
EmbarazoEmbarazo
Embarazo
karolain7


En vedette (20)

Planète Terre
Planète TerrePlanète Terre
Planète Terre

Emma diaz valle
Emma diaz valleEmma diaz valle
Emma diaz valle

Guy Lafite : mes engagements et mes priorités pour biarritz
Guy Lafite : mes engagements et mes priorités pour biarritzGuy Lafite : mes engagements et mes priorités pour biarritz
Guy Lafite : mes engagements et mes priorités pour biarritz

Banco Popular Dominicano - Resultados preliminares cierre 2014
Banco Popular Dominicano - Resultados preliminares cierre 2014Banco Popular Dominicano - Resultados preliminares cierre 2014
Banco Popular Dominicano - Resultados preliminares cierre 2014

2014_1_ciAvanzRecEspHistoria
2014_1_ciAvanzRecEspHistoria2014_1_ciAvanzRecEspHistoria
2014_1_ciAvanzRecEspHistoria

El Amor ;)
El Amor ;)El Amor ;)
El Amor ;)

Cap 2 yardany
Cap 2 yardanyCap 2 yardany
Cap 2 yardany

Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...
Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...
Chapitre 6 et 7 de la " Lettre à tous les résignés et indignés qui veulent de...

T rabajo de jessica
T rabajo de jessicaT rabajo de jessica
T rabajo de jessica

Presentación1 martha
Presentación1 marthaPresentación1 martha
Presentación1 martha

Empresa
EmpresaEmpresa
Empresa

2014_2ciBásicoTema4ElCatálogoTrobes
2014_2ciBásicoTema4ElCatálogoTrobes2014_2ciBásicoTema4ElCatálogoTrobes
2014_2ciBásicoTema4ElCatálogoTrobes

Tesis en Teseo
Tesis en TeseoTesis en Teseo
Tesis en Teseo

Caminos
CaminosCaminos
Caminos

Forum for the Future - Parcours des subsides aux entreprises bruxelloises
Forum for the Future - Parcours des subsides aux entreprises bruxelloisesForum for the Future - Parcours des subsides aux entreprises bruxelloises
Forum for the Future - Parcours des subsides aux entreprises bruxelloises

Prog. manual seguimiento y evaluacion
Prog. manual seguimiento y evaluacionProg. manual seguimiento y evaluacion
Prog. manual seguimiento y evaluacion

Ramón castilla
Ramón castillaRamón castilla
Ramón castilla

Trabajo de investigación
Trabajo de investigaciónTrabajo de investigación
Trabajo de investigación

Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...
Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...
Formation FI(A) : Les virages à grandes inclinaisons (Briefing long AéroPyrén...

Embarazo
EmbarazoEmbarazo
Embarazo


Similaire à Cours 4 - La structure de la Terre

Cours 3 - Le système solaire
Cours 3 - Le système solaireCours 3 - Le système solaire
Cours 3 - Le système solaire
Nicolas Coltice

Cours 3 : Le système solaire
Cours 3 : Le système solaireCours 3 : Le système solaire
Cours 3 : Le système solaire
Nicolas Coltice

Cours 5 : Une courte histoire de la Terre
Cours 5 : Une courte histoire de la TerreCours 5 : Une courte histoire de la Terre
Cours 5 : Une courte histoire de la Terre
Nicolas Coltice

Cours 3 - Les Planètes (2014)
Cours 3 - Les Planètes (2014)Cours 3 - Les Planètes (2014)
Cours 3 - Les Planètes (2014)
Nicolas Coltice

Travaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physiqueTravaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physique
MohamedMaanan3

GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu  // MEDARD EKRAGUIDE DU PÉTROLIER : le contenu  // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA
Kouame Medard Ekra

Indian ocean travel
Indian ocean travelIndian ocean travel
Indian ocean travel
Jef Chouzier

00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx
qh7ps6r4b8

Notions de fond structure de la terre
Notions de fond structure de la terreNotions de fond structure de la terre
Notions de fond structure de la terre
Mining Matters

Geodynamique externe Licence 1. Svt.pptx
Geodynamique externe Licence 1. Svt.pptxGeodynamique externe Licence 1. Svt.pptx
Geodynamique externe Licence 1. Svt.pptx
Sprince4

Cours8 : Dynamique de l'atmosphère et de l'océan
Cours8 : Dynamique de l'atmosphère et de l'océanCours8 : Dynamique de l'atmosphère et de l'océan
Cours8 : Dynamique de l'atmosphère et de l'océan
Nicolas Coltice

Débris spatiaux
Débris spatiauxDébris spatiaux
Débris spatiaux
mitzy93

Cours 8 : Le Climat partie 1
Cours 8 : Le Climat partie 1Cours 8 : Le Climat partie 1
Cours 8 : Le Climat partie 1
Nicolas Coltice

géodynamique externe première partie imp
géodynamique  externe première partie impgéodynamique  externe première partie imp
géodynamique externe première partie imp
MacLeo1

Chapitre 2 stratigraphie
Chapitre 2 stratigraphieChapitre 2 stratigraphie
Chapitre 2 stratigraphie
kadirkileh

Tectonique des plaques travail intéressant .ppt
Tectonique des plaques travail intéressant .pptTectonique des plaques travail intéressant .ppt
Tectonique des plaques travail intéressant .ppt
SouhedBoucheloui

Préparation à l'examen
Préparation à l'examenPréparation à l'examen
Préparation à l'examen
Nicolas Coltice

Ps t2 tp2
Ps t2 tp2Ps t2 tp2

Similaire à Cours 4 - La structure de la Terre (20)

Cours 3 - Le système solaire
Cours 3 - Le système solaireCours 3 - Le système solaire
Cours 3 - Le système solaire

Cours 3 : Le système solaire
Cours 3 : Le système solaireCours 3 : Le système solaire
Cours 3 : Le système solaire

Cours 5 : Une courte histoire de la Terre
Cours 5 : Une courte histoire de la TerreCours 5 : Une courte histoire de la Terre
Cours 5 : Une courte histoire de la Terre

Cours 3 - Les Planètes (2014)
Cours 3 - Les Planètes (2014)Cours 3 - Les Planètes (2014)
Cours 3 - Les Planètes (2014)

Travaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physiqueTravaux dirigés de la Géographie physique
Travaux dirigés de la Géographie physique

GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu  // MEDARD EKRAGUIDE DU PÉTROLIER : le contenu  // MEDARD EKRA
GUIDE DU PÉTROLIER : le contenu // MEDARD EKRA

jhgh
jhghjhgh
jhgh

Indian ocean travel
Indian ocean travelIndian ocean travel
Indian ocean travel

00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx00000038-Cours de Géologie Appliquée_PowerPoint.pptx
00000038-Cours de Géologie Appliquée_PowerPoint.pptx

Notions de fond structure de la terre
Notions de fond structure de la terreNotions de fond structure de la terre
Notions de fond structure de la terre

Geodynamique externe Licence 1. Svt.pptx
Geodynamique externe Licence 1. Svt.pptxGeodynamique externe Licence 1. Svt.pptx
Geodynamique externe Licence 1. Svt.pptx

Cours8 : Dynamique de l'atmosphère et de l'océan
Cours8 : Dynamique de l'atmosphère et de l'océanCours8 : Dynamique de l'atmosphère et de l'océan
Cours8 : Dynamique de l'atmosphère et de l'océan

Débris spatiaux
Débris spatiauxDébris spatiaux
Débris spatiaux

Cours 8 : Le Climat partie 1
Cours 8 : Le Climat partie 1Cours 8 : Le Climat partie 1
Cours 8 : Le Climat partie 1

géodynamique externe première partie imp
géodynamique  externe première partie impgéodynamique  externe première partie imp
géodynamique externe première partie imp

Chapitre 2 stratigraphie
Chapitre 2 stratigraphieChapitre 2 stratigraphie
Chapitre 2 stratigraphie

Tectonique des plaques travail intéressant .ppt
Tectonique des plaques travail intéressant .pptTectonique des plaques travail intéressant .ppt
Tectonique des plaques travail intéressant .ppt

Apercu cours CORTE
Apercu cours CORTEApercu cours CORTE
Apercu cours CORTE

Préparation à l'examen
Préparation à l'examenPréparation à l'examen
Préparation à l'examen

Ps t2 tp2
Ps t2 tp2Ps t2 tp2
Ps t2 tp2


Plus de Nicolas Coltice

Cours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaquesCours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaques
Nicolas Coltice

Cours 2 - classe inversée / Des éléments aux roches.
Cours 2 - classe inversée / Des éléments aux roches.Cours 2 - classe inversée / Des éléments aux roches.
Cours 2 - classe inversée / Des éléments aux roches.
Nicolas Coltice

Cours 1 : La matière dans l'univers / Partie 1
Cours 1 : La matière dans l'univers / Partie 1Cours 1 : La matière dans l'univers / Partie 1
Cours 1 : La matière dans l'univers / Partie 1
Nicolas Coltice

Cours d'introduction
Cours d'introductionCours d'introduction
Cours d'introduction
Nicolas Coltice

Cours 6 : Tectonique des plaques / présence
Cours 6 : Tectonique des plaques / présenceCours 6 : Tectonique des plaques / présence
Cours 6 : Tectonique des plaques / présence
Nicolas Coltice

La matière dans l'Univers - partie 1
La matière dans l'Univers - partie 1La matière dans l'Univers - partie 1
La matière dans l'Univers - partie 1
Nicolas Coltice

Cours d'introduction (fonctionnement de l'UE et quizz)
Cours d'introduction (fonctionnement de l'UE et quizz)Cours d'introduction (fonctionnement de l'UE et quizz)
Cours d'introduction (fonctionnement de l'UE et quizz)
Nicolas Coltice

Cours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaquesCours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaques
Nicolas Coltice

Cours d'introduction - Géosciences 1
Cours d'introduction - Géosciences 1Cours d'introduction - Géosciences 1
Cours d'introduction - Géosciences 1
Nicolas Coltice

Cours 1 - Origine de la matière (Géosciences 1)
Cours 1 - Origine de la matière (Géosciences 1)Cours 1 - Origine de la matière (Géosciences 1)
Cours 1 - Origine de la matière (Géosciences 1)
Nicolas Coltice

Diaporama pour le cours 2 inversé
Diaporama pour le cours 2 inverséDiaporama pour le cours 2 inversé
Diaporama pour le cours 2 inversé
Nicolas Coltice

Cours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnesCours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnes
Nicolas Coltice

Diaporama cours inversé
Diaporama cours inverséDiaporama cours inversé
Diaporama cours inversé
Nicolas Coltice


Plus de Nicolas Coltice (13)

Cours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaquesCours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaques

Cours 2 - classe inversée / Des éléments aux roches.
Cours 2 - classe inversée / Des éléments aux roches.Cours 2 - classe inversée / Des éléments aux roches.
Cours 2 - classe inversée / Des éléments aux roches.

Cours 1 : La matière dans l'univers / Partie 1
Cours 1 : La matière dans l'univers / Partie 1Cours 1 : La matière dans l'univers / Partie 1
Cours 1 : La matière dans l'univers / Partie 1

Cours d'introduction
Cours d'introductionCours d'introduction
Cours d'introduction

Cours 6 : Tectonique des plaques / présence
Cours 6 : Tectonique des plaques / présenceCours 6 : Tectonique des plaques / présence
Cours 6 : Tectonique des plaques / présence

La matière dans l'Univers - partie 1
La matière dans l'Univers - partie 1La matière dans l'Univers - partie 1
La matière dans l'Univers - partie 1

Cours d'introduction (fonctionnement de l'UE et quizz)
Cours d'introduction (fonctionnement de l'UE et quizz)Cours d'introduction (fonctionnement de l'UE et quizz)
Cours d'introduction (fonctionnement de l'UE et quizz)

Cours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaquesCours 6 : Tectonique des plaques
Cours 6 : Tectonique des plaques

Cours d'introduction - Géosciences 1
Cours d'introduction - Géosciences 1Cours d'introduction - Géosciences 1
Cours d'introduction - Géosciences 1

Cours 1 - Origine de la matière (Géosciences 1)
Cours 1 - Origine de la matière (Géosciences 1)Cours 1 - Origine de la matière (Géosciences 1)
Cours 1 - Origine de la matière (Géosciences 1)

Diaporama pour le cours 2 inversé
Diaporama pour le cours 2 inverséDiaporama pour le cours 2 inversé
Diaporama pour le cours 2 inversé

Cours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnesCours 7 : Des rifts aux chaînes de montagnes
Cours 7 : Des rifts aux chaînes de montagnes

Diaporama cours inversé
Diaporama cours inverséDiaporama cours inversé
Diaporama cours inversé


Dernier

Chap1 Généralités sur les réseaux informatiques.pdf
Chap1 Généralités sur les réseaux informatiques.pdfChap1 Généralités sur les réseaux informatiques.pdf
Chap1 Généralités sur les réseaux informatiques.pdf
TimogoTRAORE

La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
Editions La Dondaine

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1


Dernier (11)

Chap1 Généralités sur les réseaux informatiques.pdf
Chap1 Généralités sur les réseaux informatiques.pdfChap1 Généralités sur les réseaux informatiques.pdf
Chap1 Généralités sur les réseaux informatiques.pdf

La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification


Cours 4 - La structure de la Terre

  • 1. La Terre Partie 1 : Structure et composition
  • 2. Comment observer l’intérieur de la Terre? ~10km maximum
  • 4. La croûte continentale = granite, gneiss, granodiorite et granulites. Plan de foliation Plan de diaclase Granite et granodiorite= roches magmatiques plutoniques. Gneiss et granulites = roche métamorphiques. Reboulet S. 1.LaTerreobservabledirectement
  • 6. Basalte avec une enclave de péridotite. Basalte vacuolaire (pas de connection entre les vacuoles). Basalte à vacuoles étirées La croûte océanique = basalte et gabbro.1.LaTerreobservabledirectement
  • 7. Croûte océanique. Croûte continentale. JP Bourseau,UCBL1. 1.LaTerreobservabledirectement
  • 9. La surface des océans peut se concevoir comme une surface de niveau (= « altitude gravitaire ») qui est contrôlée essentiellement par la gravité (on ne tient pas compte des effets périodiques comme les marées et la houle). La surface océanique représente à l'équilibre une partie de surface sur laquelle le potentiel de pesanteur est constant (même g) = surface équipotentielle : le géoïde. 2.LaformedelaTerreetsagravité
  • 10. L’accélération de la pesanteur est la résultante de 2 forces (Fn >> Fc) : g = 9.8 m/s². g = f (distance ; distribution des masses) g « pôles » = 9.83 m/s² g « équateur » = 9.78 m/s². 2.LaformedelaTerreetsagravité
  • 11. CLAIRAUT (18ème s.)  la Terre a la forme d’un ellipsoïde de révolution Rotation (force centrifuge)  Terre aplatie aux pôles et gonflée à l’équateur. Rayon polaire = 6356.77 km Rayon équatorial = 6374.16 2.LaformedelaTerreetsagravité
  • 12. Différences entre géoïde et ellipsoïde en mètres 2.LaformedelaTerreetsagravité
  • 13. 3.Lasismologie Déformation permanente : cassante, les failles Près de l’épicentre Nevada, 16 décembre 1954 USGS
  • 14. Ondes sismiques Plus loin, des vibrations, des ondes qui se propagent. La déformation n’est pas permanente : déformation élastique. 2.Lasismologie Northridge, CA 1994 USGS

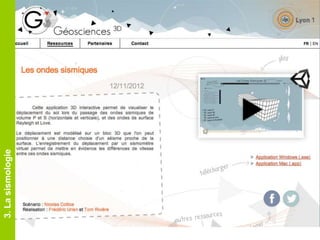

  • 15. Une onde est la propagation d'une perturbation produisant sur son passage une variation réversible de propriétés physiques locales. Elle transporte de l'énergie sans transporter de matière. 3.Lasismologie Vibrations du sols : les ondes sismiques
  • 17. Ondes réfléchies, transmises (c=réflechie sur noyau, K=transmise dans le noyau) 3.Lasismologie Les différentes phases observées
  • 18. Liquide Solide Solide Modèle radial de Terre3.Lasismologie
  • 19. Tomographie sismique : échographie du manteau terrestre 3.Lasismologie E. Debayle, 2005
  • 20. •Avoir une idée de la composition chimique de la Terre •Reproduire en laboratoire les conditions de Pression et de Température de l’intérieur de la Terre 4.Compositiondumanteauetdunoyau Comment interpréter les modèles de vitesses sismiques ?
  • 21. • Composition de la nébuleuse ~composition du soleil (99.9% masse totale) • Composition des plus vieilles météorites (chondrites 4.562Ga) Composition chimique initiale de la Terre Un modèle géochimique4.Compositiondumanteauetdunoyau
  • 22. Les chondrites •Météorites non différenciées •Fer métal + silicates •Les plus vieilles •Chondres : billes de silicates Les météorites différenciées •Achondrites = silicates •Sidérites = métaux •En général plus jeunes Museum national d’histoire naturelle Débris de noyaux et manteaux planétaires? Les corps parents des planètes Un modèle géochimique4.Compositiondumanteauetdunoyau
  • 23. Un modèle géochimique Composition du manteau et du noyau Noyau riche en sidérophiles Manteau riche en lithophiles 2 1 3 4.Compositiondumanteauetdunoyau
  • 24. Composition chimique de la Terre Tous les éléments ne sont pas totalement réfractaires, totalement sidérophiles ou lithophiles… Un modèle géochimique4.Compositiondumanteauetdunoyau
  • 25. Matériaux des différentes enveloppes • Trouver les matériaux dont les propriétés (K,m,r) reproduisent le profil de vitesses sismiques • Pas d’échantillons de la Terre profonde (> 500km)  Conduire des expériences aux conditions de P-T de la Terre profonde. Un modèle minéralogique4.Compositiondumanteauetdunoyau
  • 26. Les roches du manteau : Les péridotites Olivine > 50% Pyroxènes < 50% Oxydes d’Aluminium < 10% Un modèle minéralogique4.Compositiondumanteauetdunoyau
  • 27. Conditions P-T de l’intérieur de la Terre Un modèle minéralogique4.Compositiondumanteauetdunoyau
  • 28. Echantillon Laser Expériences de choc ou en écrasement Un exemple : la cellule à enclume de diamants P = Force/Surface Un modèle minéralogique4.Compositiondumanteauetdunoyau
  • 29. Comprimer une olivine, le composant principal des péridotites Olivine a (Fe,Mg)2SiO4 Orthorombique 25GPa  Pérovskite (Fe,Mg)SiO3 Cubique 120GPa Post-Pérovskite (Fe,Mg)SiO3 Pression Changements de phases Un modèle minéralogique4.Compositiondumanteauetdunoyau
  • 32. Ce qu’il faut retenir • La sismologie permet de sonder indirectement l’intérieur de la Terre • Les vitesses sismiques varient radialement et horizontalement à cause des changements minéralogiques et des variations de température et de chimie • Le manteau est solide, tout comme la graine, à l’inverse du noyau externe • Les transitions de phase dans l’olivine permettent de comprendre le profil de vitesses radiales • On peut connaître la composition chimique de la Terre interne à partir des météorites Conclusions
