Dans quel sens circule le courant ? Formulation d’hypothèses suiveleve.net expérimentations. Animation pour illustration (classe de 5ème)

1. Le courant n ’a-t-il qu ’un seul
sens ?
Hypothèse 1:
On suppose qu ’un courant part de la borne +
et qu ’au même moment un courant sort de la
borne -.
Les deux courants se rejoignent et se rencontrent
dans la résistance.

2. Vérification expérimentale
On place deux DEL de part et d ’autre de la
résistance et on les oriente dans le sens passant
Observation prévue:
Les deux DEL doivent s ’allumer

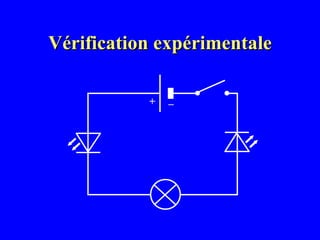

3. Vérification expérimentale
+ _

4. Vérification expérimentale
+ _
Les DEL ne
s ’allument pas
Hypothèse fausse

5. Le courant n ’a-t-il qu ’un seul
sens ?
Hypothèse 2:
On suppose que le courant circule toujours dans le
même sens. Il part de la borne +, traverse le circuit,
et rentre par à la borne - .

6. Vérification expérimentale
On place deux DEL de part et d ’autre de la
résistance et on les oriente dans le sens passant
Observation prévue:
Les deux DEL doivent s ’allumer

7. Vérification expérimentale
+ _

8. Vérification expérimentale
+ _
Les DEL
s ’allument
Hypothèse juste

9. Conclusion
+ _

10. Conclusion
+ _

11. Conclusion
+ _

12. Conclusion
+ _

13. Conclusion
Le courant circule toujours
+ _
dans le même sens.
Il part de la borne + du
générateur, traverse le
circuit puis rentre par la
borne –.
