Ogre 3D : une introduction
Ogre est un moteur de rendu 3D open source, multi-plateforme, utilisé pour la création de jeux et la visualisation, développé principalement en C++. Il propose une architecture orientée objet qui facilite l'intégration dans d'autres applications et inclut des fonctionnalités comme la gestion des scènes, des matériaux, des ombres et des effets post-rendu. Les utilisateurs peuvent étendre ses fonctionnalités grâce à des greffons et il est conçu pour une utilisation optimale avec des techniques de rendu moderne.
![[Paris Unity3D meetup] - Système d’instancing dans endless legend reskin](https://cdn.slidesharecdn.com/ss_thumbnails/systemedinstancingdansendlesslegendreskin-150318093339-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
Ogre 3D : une introduction
- 1. OGRE: 3d tempsréel open source Présentation
- 2.
- 3.
- 4.
- 5.
- 6. Futur Object-Oriented GraphicsRendering Engine Paul Cheyrou-Lagrèze – Pop 3D
- 7. Présentation Moteur 3DTemps réel Open Source 2001 - 2009 Multi-platforme: Linux, OS X, Windows, BSD Recherche, Visualisation, Jeux, Etudiants, Réalité augmentée, etc. C++, OO, Motifs Conceptions Accéléré par le matériel Leader : Steve Streeting Torus Knot software
- 8. Librairie Ogre estun composant Ne doit pas être le centre de l'application Doit s'insérer dans une application Fait par des développeurs pour les développeurs
- 9. Spécialisé et indépendanMoteur 3D accéléré seulement Tout est fait pour l'intégration d'Ogre et non l'inverse Longévité & stabilité Modélisation en premier, Code facile à maintenir, Commentaire, Documentation, Branche Stable et Développement Éviter la « prédestination » Pas de spécificité / type de rendu Composant réutilisable et extensible Les Règles d'Or
- 10. Moteur 3D !=Moteur de JEU Renderer Animation, Particules Shading/Lighting Détection de Collisions Scripts Son/Vidéo Réseau Physique Intelligence Artificielle Éditeur (Niveaux, Terrain, shaders, modèles)
- 11. Description Interface déclarative,de description de scène: Tel modèle à tel endroit vu par tel camera avec telle lumière

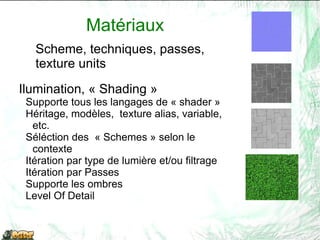

- 12. Action/Rendu Toutes lesutilisations communes en 3D simplifiées: Gestion des matériaux, des particules, des niveau de détail, des ressources, de la visibilité, des ombres, des animations, des illuminations
- 13. Chaque gestionnaire aune interface paramétrable, extensible/modulable par greffons
- 14. DirectX9/10, OpenGL 1&2,GLES 1.1 : système de rendu sont des greffons
- 15.
- 16. Scène: les basesSceneManager : le gestionnaire adapté au type de scène rendu (intérieur, extérieur, statique, multi-zones)
- 17. SceneNode : leSceneNode contient les informations au sujet de l'emplacement et de l'orientation des entités.
- 18. Entity : uneentité est un objet 3D SceneMgr = mRoot->createSceneManager (ST_GENERIC); Entity *ent1 = SceneMgr->createEntity( "Robot", "robot.mesh" ); SceneNode *node1 = SceneMgr->getRootSceneNode()->createChildSceneNode( "RobotNode" ); node1->attachObject( ent1 );
- 19.
- 20. ViewPort mCamera =SceneMgr->createCamera("PlayerCam"); mCamera->setPosition(Vector3(0,10,500)); mCamera->lookAt(Vector3(0,0,0)); Viewport* vp = mWindow->addViewport(mCamera);
- 21.
- 22.
- 23. Direction light =mSceneMgr->createLight("Light1"); light->setType(Light::LT_SPOTLIGHT); light->setDirection(-1, -1, 0); light->setPosition(Vector3(300, 300, 0)); light->setDiffuseColour(1.0, 0.0, 0.0); light->setSpecularColour(1.0, 0.0, 0.0);
Notes de l'éditeur
- #9 SceneManager Basics Everything that appears on the screen is managed by the SceneManager (fancy that). When you place objects in the scene, the SceneManager is the class which keeps track of their locations. When you create Cameras to view the scene (which we will cover in a later tutorial) the SceneManager keeps track of them. When you create planes, billboards, lights...and so on, the SceneManager keeps track of them. There are multiple types of SceneManagers. There are SceneManagers that render terrain, there is a SceneManager for rendering BSP maps, and so on. You can see the various types of SceneManagers listed here. We will cover more about other SceneManagers as we progress through the tutorials. Entity Basics An Entity is one of the types of object that you can render on a scene. You can think of an Entity as being anything that's represented by a 3D mesh. A robot would be an entity, a fish would be an entity, the terrain your characters walk on would be a very large entity. Things such as Lights, Billboards, Particles, Cameras, etc would not be entities. One thing to note about Ogre is that it separates renderable objects from their location and orientation. This means that you cannot directly place an Entity in a scene. Instead you must attach the Entity to a SceneNode object, and this SceneNode contains the information about location and orientation. SceneNode Basics As already mentioned, SceneNodes keep track of location and orientation for all of the objects attached to it. When you create an Entity, it is not rendered in the scene until you attach it to a SceneNode. In addition a SceneNode is not an object that is displayed on the screen. Only when you create a SceneNode and attach an Entity (or other object) to it is something actually displayed on the screen. SceneNodes can have any number of objects attached to them. Let's say you have a character walking around on the screen and you want to have him generate a light around him. The way you do this would be to first create a SceneNode, then create an Entity for the character and attach it to the SceneNode. Then you would create a Light object and attach it to the SceneNode. SceneNodes may also be attached to other SceneNodes which allows you to create entire hierarchies of nodes. We will cover more advanced uses of SceneNode attachment in a later tutorial. One major concept to note about SceneNodes is that a SceneNode's position is always relative to its parent SceneNode, and each SceneManager contains a root node to which all other SceneNodes are attached.
