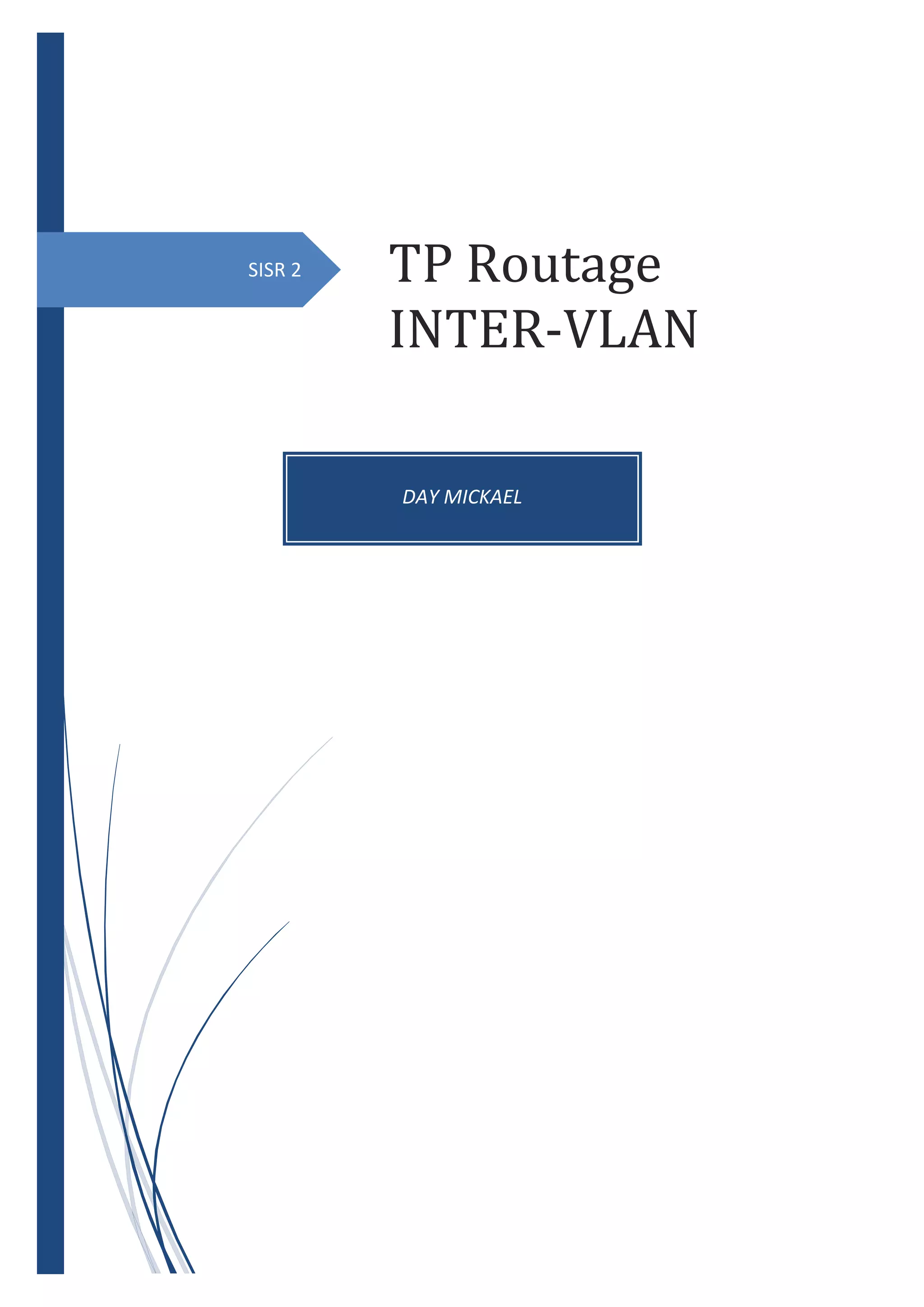

SISR 2
DAY MICKAEL
TP Routage
INTER-VLAN
1SIO POD4 TP Switch SISR2
1
HUBERT JULIEN --- LABBE RICHARD --- DAY MICKAEL --- DOGNY CHRISTOPHE
Table des matières
Configuration des adresse IP / MAC................................................................................................................. 2
Configuration des VLAN................................................................................................................................... 2
Tests d’étanchéité des VLAN :.......................................................................................................................... 4
Routage inter-VLAN :....................................................................................................................................... 5
Tests et capture de Pings : ............................................................................................................................... 6
1SIO POD4 TP Switch SISR2
2
HUBERT JULIEN --- LABBE RICHARD --- DAY MICKAEL --- DOGNY CHRISTOPHE
Configuration des adresse IP / MAC
Le switch 2626 sera dans le réseau 192.168.1.0 /24
On configure les adresses IP et MAC afin de faciliter la gestion des machines lors de TP.
Switch 192.168.1.100
Julien pc 192.168.1.1 /24 mac 022345678911
Richard pc 192.168.1.2 /24 mac 022345678922
Christophe pc 192.168.1.3 /24 mac 022345678933
Mickaël pc 192.168.1.4 /24 mac 022345678944
Configuration des VLAN
1) Déclaration de 2 vlan sur un switch :
VLAN Bleu / VLAN Rouge
Déclaration de 2 VLAN :
Switch configuration -> VLAN Menu-> VLAN name
On déclare les deux VLAN
1SIO POD4 TP Switch SISR2
3
HUBERT JULIEN --- LABBE RICHARD --- DAY MICKAEL --- DOGNY CHRISTOPHE
Switch configuration -> VLAN Menu -> VLAN PORT assignment
Puis on assigne les ports
Les ports 1 à 6 seront assignés au VLAN Bleu.
Untagged : Le port est associé qu'à un seul VLAN. C'est à dire que tout équipements raccordés à ce port fera
partie du VLAN.
Tagged : Signifie que les trames qui arrivent et sortent sur le port sont marquées par une en-tête 802.1q
supplémentaire dans le champs Ethernet.
Un port peut être "tagged" sur plusieurs VLAN différents.
L'avantage du mode Tagged est la possibilité d'avoir un serveur pouvant communiquer avec toutes les
stations des VLANs sans que les VLANs ne puissent communiquer entre eux.
1SIO POD4 TP Switch SISR2
4
HUBERT JULIEN --- LABBE RICHARD --- DAY MICKAEL --- DOGNY CHRISTOPHE
Les ports 7 à 12 seront assignés au VLAN Rouge
Tests d’étanchéité des VLAN :
Impossibilité de Ping le poste 2 situé dans le VLAN Bleu car mon poste se trouve dans le VLAN Rouge :
étanchéité des VLAN.
1SIO POD4 TP Switch SISR2
5
HUBERT JULIEN --- LABBE RICHARD --- DAY MICKAEL --- DOGNY CHRISTOPHE
Routage inter-VLAN :
Activation du routage sur le switch
La passerelle par défaut du client doit être l’adresse IP du VLAN dans lequel il est branché
1SIO POD4 TP Switch SISR2
6
HUBERT JULIEN --- LABBE RICHARD --- DAY MICKAEL --- DOGNY CHRISTOPHE
Tests et capture de Ping :
Ping routé de 192.168.1.2/24 vers 193.168.1.4/24
Capture d’un Ping du pc 192.168.1.2 vers 192.168.1.4 (capture faite sur le pc 192.168.1.2)
Capture faire sur le pc 193.168.1.4 :
Les broadcasts n’apparaissent pas sur la deuxième capture car ils ne passent pas les routeurs, ils sont
donc visible seulement sur la capture du pc source.
