1. Christophe Dogny | TP Routage | 2013-2014
TP ROUTAGE

2. DOGNY Christophe TP Routage SIO1
PAGE 1
Table des matières
Mise en place des machines virtuelles.................................................................................. 2
Machine Routeur :............................................................................................................. 2
Machine Hôte .................................................................................................................... 2
Machine Client .................................................................................................................. 3
Passage en routeur de la machine prévu à cette effet ........................................................... 4
Modification des tables de routage sur la machine hôte....................................................... 4
Vérification de la bonne mise en place du service ............................................................... 5
Traceroute.......................................................................................................................... 5
Ping depuis machine hôte vers machine client et routeur ................................................. 6
Ping depuis machine Client vers machine hôte et routeur ................................................ 7
Ping depuis machine Routeur vers machine client et hôte................................................ 7

3. DOGNY Christophe TP Routage SIO1
PAGE 2
Mise en place des machines virtuelles
Tout d’abord, on met en place deux machines virtuelles sous Débian.
MACHINE ROUTEUR :
@Mac eth0 : 08002774DD66 (Accès par pont)
@Mac eth1 : 0800278ECCCC (Réseau interne)
MACHINE HOTE

4. DOGNY Christophe TP Routage SIO1
PAGE 3
MACHINE CLIENT
@Mac eth0 : 080027A78787 (Réseau interne)
On configure l’adresse IP, masque de sous-réseau et passerelle par défaut grâce à l’utilitaire prévu à cet effet.

5. DOGNY Christophe TP Routage SIO1
PAGE 4
Passage en routeur de la machine prévu à cette effet
Afin de passer la machine en routeur, on modifie la valeur du fichier ip_forward à 1 avec d’activer la dite
fonction.
« echo 1 » permet d’inscrire la valeur 1 dans le fichier ip_forward.
« cat » permet d’afficher le contenu d’un fichier dans le terminal d’administration.
Pour autoriser le routage des paquets en ipv4, on décommente le paramètre ci-dessus dans le fichier de
configuration sysctl.
Sysctl est une interface qui permet d'examiner et de modifier dynamiquement les paramètres des systèmes
d'exploitation BSD et Linux
Par la suite, on effectue un « sysctl –p » afin de vérifier quelles ont été les dernières modifications
effectuées.
Modification des tables de routage sur la machine hôte
« route add » permet d’ajouter une ligne a la table de routage de la machine dans laquelle on entre le réseau
193.168.1.0, suivi du masque de sous-réseau en /24 et la passerelle à utiliser.

6. DOGNY Christophe TP Routage SIO1
PAGE 5
On retrouve donc notre table de routage après avoir effectué un « route print ».
Vérification de la bonne mise en place du service
TRACEROUTE
Tout d’abord, depuis la machine client, on effectue un « traceroute » sur l’adresse de la machine hôte afin de
vérifier que la trame passe bien le routeur avant d’atteindre sa cible.
Ligne 1, il passe bien par la machine routeur pour ensuite être routé sur la machine hôte en 192.168.1.17.

7. DOGNY Christophe TP Routage SIO1
PAGE 6
PING DEPUIS MACHINE HOTE VERS MACHINE CLIENT ET ROUTEUR
Depuis la machine hôte, on effectue en premier un ping vers le routeur (193.168.1.150) et ensuite vers le
client (193.168.1.125). Les deux pings sont envoyés avec succès aux deux machines.

8. DOGNY Christophe TP Routage SIO1
PAGE 7

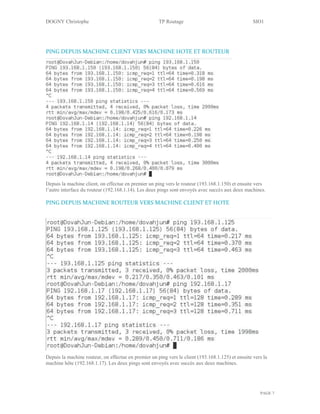

PING DEPUIS MACHINE CLIENT VERS MACHINE HOTE ET ROUTEUR
Depuis la machine client, on effectue en premier un ping vers le routeur (193.168.1.150) et ensuite vers
l’autre interface du routeur (192.168.1.14). Les deux pings sont envoyés avec succès aux deux machines.
PING DEPUIS MACHINE ROUTEUR VERS MACHINE CLIENT ET HOTE
Depuis la machine routeur, on effectue en premier un ping vers le client (193.168.1.125) et ensuite vers la
machine hôte (192.168.1.17). Les deux pings sont envoyés avec succès aux deux machines.
