1. Utilisation des données sol pour l’identification
des zones humides en Bretagne
Anne-Laure Le Bris, Agrocampus Ouest, UMR INRA 1069 SAS
UMR 1069 Sol, Agro et 1
hydrosystème, Spatialisation

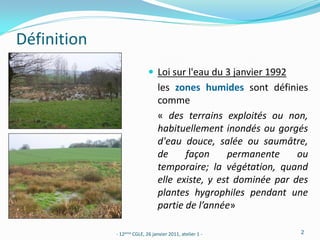

2. Définition
Loi sur l'eau du 3 janvier 1992
les zones humides sont définies
comme
« des terrains exploités ou non,
habituellement inondés ou gorgés
d'eau douce, salée ou saumâtre,
de façon permanente ou
temporaire; la végétation, quand
elle existe, y est dominée par des
plantes hygrophiles pendant une
partie de l’année»
- 12ème CGLE, 26 janvier 2011, atelier 1 - 2

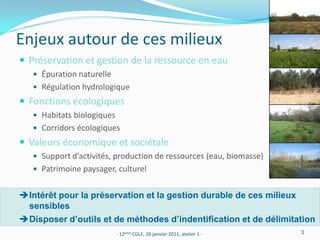

3. Enjeux autour de ces milieux
Préservation et gestion de la ressource en eau
Épuration naturelle
Régulation hydrologique
Fonctions écologiques
Habitats biologiques
Corridors écologiques
Valeurs économique et sociétale
Support d’activités, production de ressources (eau, biomasse)
Patrimoine paysager, culturel
Intérêt pour la préservation et la gestion durable de ces milieux
sensibles
Disposer d’outils et de méthodes d’indentification et de délimitation
- 12ème CGLE, 26 janvier 2011, atelier 1 - 3

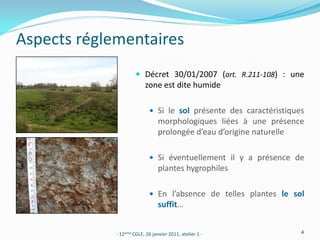

4. Aspects réglementaires
Décret 30/01/2007 (art. R.211-108) : une
zone est dite humide
Si le sol présente des caractéristiques
morphologiques liées à une présence
prolongée d’eau d’origine naturelle
Si éventuellement il y a présence de
plantes hygrophiles
En l’absence de telles plantes le sol
suffit…
- 12ème CGLE, 26 janvier 2011, atelier 1 - 4

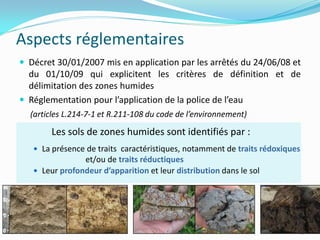

5. Aspects réglementaires
Décret 30/01/2007 mis en application par les arrêtés du 24/06/08 et
du 01/10/09 qui explicitent les critères de définition et de
délimitation des zones humides
Réglementation pour l’application de la police de l’eau
(articles L.214-7-1 et R.211-108 du code de l’environnement)
Les sols de zones humides sont identifiés par :
La présence de traits caractéristiques, notamment de traits rédoxiques
et/ou de traits réductiques
Leur profondeur d’apparition et leur distribution dans le sol
5

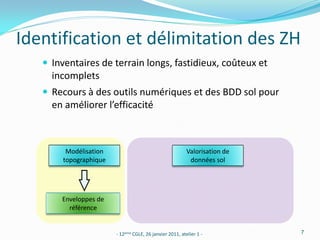

7. Identification et délimitation des ZH
Inventaires de terrain longs, fastidieux, coûteux et
incomplets
Recours à des outils numériques et des BDD sol pour
en améliorer l’efficacité
Modélisation Valorisation de
topographique données sol
Enveloppes de
référence
- 12ème CGLE, 26 janvier 2011, atelier 1 - 7
8. Enveloppes de référence (1)
Outil Territ’eau (Agro-transfert Bretagne)
Objectif : délimiter les ZH potentielles
Méthodologie : utilisation d’un indice topographique d'estimation des
zones saturées par l'eau basé sur un MNT
- 12ème CGLE, 26 janvier 2011, atelier 1 - 8

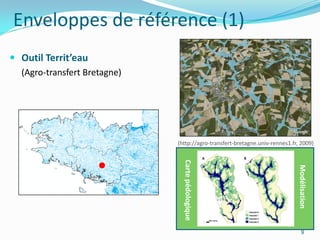

9. Enveloppes de référence (1)
Outil Territ’eau
(Agro-transfert Bretagne)
(http://agro-transfert-bretagne.univ-rennes1.fr, 2009)
Carte pédologique
Modélisation
9

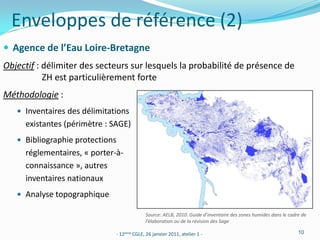

10. Enveloppes de référence (2)
Agence de l’Eau Loire-Bretagne
Objectif : délimiter des secteurs sur lesquels la probabilité de présence de
ZH est particulièrement forte
Méthodologie :
Inventaires des délimitations
existantes (périmètre : SAGE)
Bibliographie protections
réglementaires, « porter-à-
connaissance », autres
inventaires nationaux
Analyse topographique
Source: AELB, 2010. Guide d’inventaire des zones humides dans le cadre de
l’élaboration ou de la révision des Sage
- 12ème CGLE, 26 janvier 2011, atelier 1 - 10
11. Modélisation Valorisation de
topographique données sol
Enveloppes de Modélisation
référence pédologique
- Simplicité
- Peu coûteux
- Disponibilité
- Doit être calibré
- Résultat : oui / non
- ZH liées au réseau hydro
- Pas/peu de critères pédologiques
- 12ème CGLE, 26 janvier 2011, atelier 1 - 11

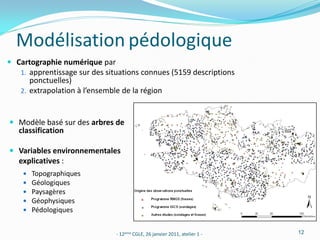

12. Modélisation pédologique
Cartographie numérique par
1. apprentissage sur des situations connues (5159 descriptions
ponctuelles)
2. extrapolation à l’ensemble de la région
Modèle basé sur des arbres de
classification
Variables environnementales
explicatives :
Topographiques
Géologiques
Paysagères
Géophysiques
Pédologiques
- 12ème CGLE, 26 janvier 2011, atelier 1 - 12

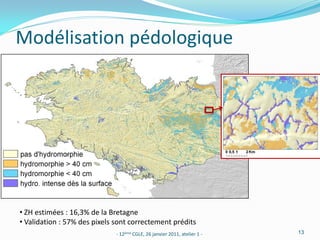

13. Modélisation pédologique
• ZH estimées : 16,3% de la Bretagne
• Validation : 57% des pixels sont correctement prédits
- 12ème CGLE, 26 janvier 2011, atelier 1 - 13

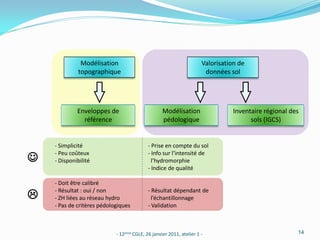

14. Modélisation Valorisation de
topographique données sol
Enveloppes de Modélisation Inventaire régional des
référence pédologique sols (IGCS)
- Simplicité - Prise en compte du sol
- Peu coûteux - Info sur l’intensité de
- Disponibilité l’hydromorphie
- Indice de qualité
- Doit être calibré
- Résultat : oui / non
- ZH liées au réseau hydro
- Résultat dépendant de
l’échantillonnage
- Pas de critères pédologiques - Validation
- 12ème CGLE, 26 janvier 2011, atelier 1 - 14

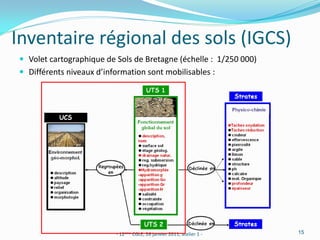

15. Inventaire régional des sols (IGCS)
Volet cartographique de Sols de Bretagne (échelle : 1/250 000)
Différents niveaux d’information sont mobilisables :
- 12ème CGLE, 26 janvier 2011, atelier 1 - 15

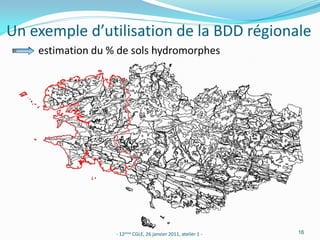

16. Un exemple d’utilisation de la BDD régionale
estimation du % de sols hydromorphes
- 12ème CGLE, 26 janvier 2011, atelier 1 - 16
17. Proportion de sols hydromorphes dans le 29
% surface Dont associé au réseau hydro
1) Engorgement permanent < 50 cm 6 79
2) Sols indicateurs de zones humides 18 74
3) Sols hydromorphes (tous degrés confondus) 22 63 17

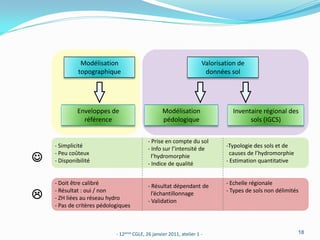

18. Modélisation Valorisation de
topographique données sol
Enveloppes de Modélisation Inventaire régional des
référence pédologique sols (IGCS)
- Prise en compte du sol
- Simplicité - Info sur l’intensité de -Typologie des sols et de
- Peu coûteux l’hydromorphie causes de l’hydromorphie
- Disponibilité - Indice de qualité - Estimation quantitative
- Doit être calibré - Résultat dépendant de - Echelle régionale
- Résultat : oui / non
- ZH liées au réseau hydro
l’échantillonnage
- Validation
- Types de sols non délimités
- Pas de critères pédologiques
- 12ème CGLE, 26 janvier 2011, atelier 1 - 18

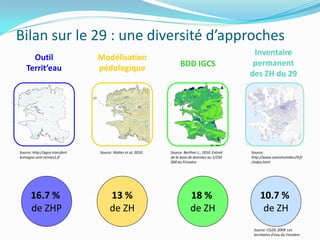

19. Bilan sur le 29 : une diversité d’approches
Inventaire
Outil Modélisation
BDD IGCS permanent
Territ’eau pédologique
des ZH du 29
Source: http://agro-transfert- Source: Walter et al, 2010. Source: Berthier L., 2010. Extrait Source:
bretagne.univ-rennes1.fr de la base de données au 1/250 http://www.zoneshumides29.fr
000 du Finistère /index.html
16.7 % 13 % 18 % 10.7 %
de ZHP de ZH de ZH de ZH
Source: CG29, 2009. Les
territoires d’eau du Finistère

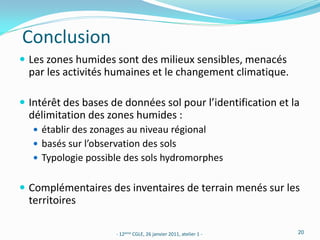

20. Conclusion
Les zones humides sont des milieux sensibles, menacés
par les activités humaines et le changement climatique.
Intérêt des bases de données sol pour l’identification et la
délimitation des zones humides :
établir des zonages au niveau régional
basés sur l’observation des sols
Typologie possible des sols hydromorphes
Complémentaires des inventaires de terrain menés sur les
territoires
- 12ème CGLE, 26 janvier 2011, atelier 1 - 20

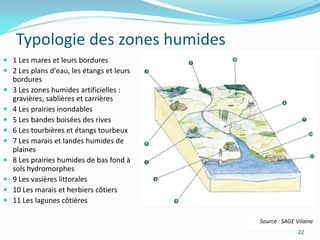

22. Typologie des zones humides
1 Les mares et leurs bordures
2 Les plans d'eau, les étangs et leurs
bordures
3 Les zones humides artificielles :
gravières, sablières et carrières
4 Les prairies inondables
5 Les bandes boisées des rives
6 Les tourbières et étangs tourbeux
7 Les marais et landes humides de
plaines
8 Les prairies humides de bas fond à
sols hydromorphes
9 Les vasières littorales
10 Les marais et herbiers côtiers
11 Les lagunes côtières
Source : SAGE Vilaine
22

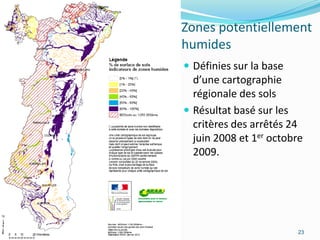

23. Zones potentiellement
humides
Définies sur la base
d’une cartographie
régionale des sols
Résultat basé sur les
critères des arrêtés 24
juin 2008 et 1er octobre
2009.
23

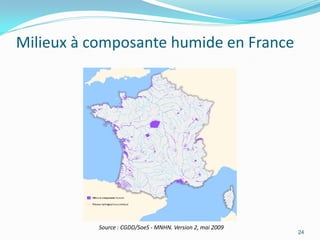

24. Milieux à composante humide en France
Source : CGDD/SoeS - MNHN. Version 2, mai 2009
24
