ARCHITECTE TECHNIQUE
BOOK D’ARCHITECTURE 2015
« L’art de l’architecture c’est la combinaison entre la technique et l’imagination »
Réflexion
Inspiration
Compréhension
Création
Originalité
SatisfactionRéalisation
Technique Calcul
Idée
Etude
Adaptation
Conception
Réhabilitation Rénovation

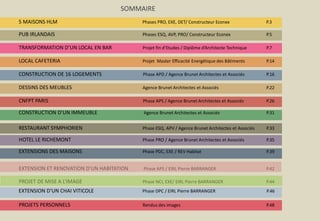

SOMMAIRE
5 MAISONS HLM Phases PRO, EXE, DET/ Constructeur Econex P.3
PUB IRLANDAIS Phases ESQ, AVP, PRO/ Constructeur Econex P.5
TRANSFORMATION D’UN LOCAL EN BAR Projet fin d’Etudes / Diplôme d’Architecte Technique P.7
LOCAL CAFETERIA Projet Master Efficacité Energétique des Bâtiments P.14
CONSTRUCTION DE 16 LOGEMENTS Phase APD / Agence Brunet Architectes et Associés P.16
DESSINS DES MEUBLES Agence Brunet Architectes et Associés P.22
CNFPT PARIS Phase APS / Agence Brunet Architectes et Associés P.26
CONSTRUCTION D’UN IMMEUBLE Agence Brunet Architectes et Associés P.31

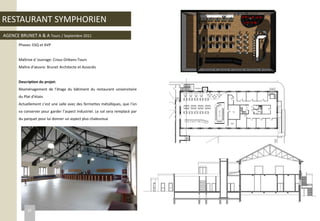

RESTAURANT SYMPHORIEN Phase ESQ, APV / Agence Brunet Architectes et Associés P.33

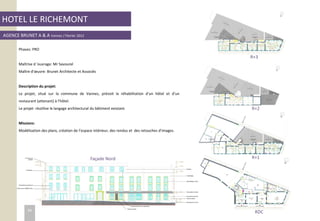

HOTEL LE RICHEMONT Phase PRO / Agence Brunet Architectes et Associés P.35

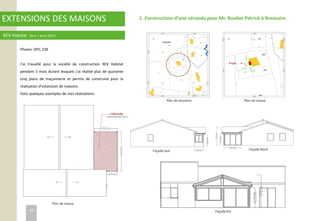

EXTENSIONS DES MAISONS Phase PDC, EXE / REV Habitat P.39

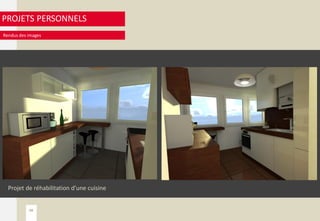

PROJETS PERSONNELS Rendus des images P.48

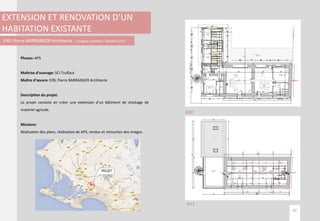

EXTENSION ET RENOVATION D’UN HABITATION Phase APS / EIRL Pierre BARRANGER P.42

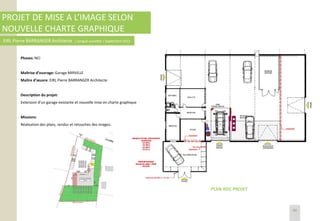

PROJET DE MISE A L’IMAGE Phase NCI, EXE/ EIRL Pierre BARRANGER P.44

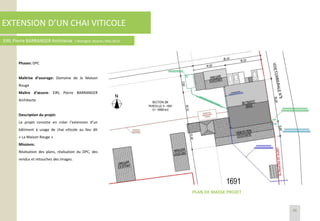

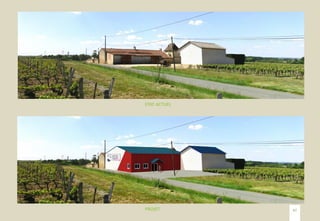

EXTENSION D’UN CHAI VITICOLE Phase DPC / EIRL Pierre BARRANGER P.46

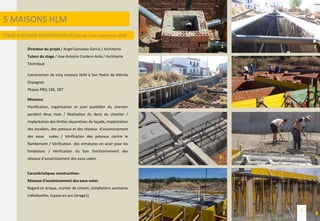

5 MAISONS HLM
STAGE A ECONEX (CONSTRUCTEUR) Mérida / Juin-Septembre 2008
Directeur du projet / Angel Gonzalez Garcia / Architecte
Tuteur du stage / Jose Antonio Cordero Avila / Architecte
Technique
Construction de cinq maisons HLM à San Pedro de Mérida
(Espagne).
Phases PRO, EXE, DET
Missions:
Planification, organisation et suivi quotidien du chantier
pendant deux mois / Réalisation du devis du chantier /
Implantation des limites séparatives de façade, implantation
des escaliers, des poteaux et des réseaux d’assainissement
des eaux usées / Vérification des poteaux contre le
flambement / Vérification des armatures en acier pour les
fondations / Vérification du bon fonctionnement des
réseaux d’assainissement des eaux usées.
Caractéristiques constructives:
Réseaux d’assainissement des eaux usées
Regard en brique, mortier de ciment, installations sanitaires
individuelles, tuyaux en pvc (image1)
1 2
3 4
5 6
7 8
3

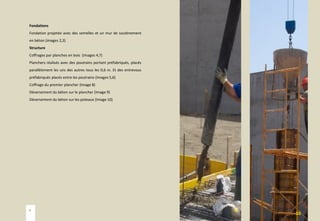

Fondations
Fondation projetée avec des semelles et un mur de soutènement
en béton (images 2,3)
Structure
Coffrages par planches en bois (Images 4,7)
Planchers réalisés avec des poutrains portant préfabriqués, placés
parallèlement les uns des autres tous les 0,6 m. Et des entrevous
préfabriqués placés entre les poutrains (Images 5,6)
Coffrage du premier plancher (Image 8)
Déversement du béton sur le plancher (Image 9)
Déversement du béton sur les poteaux (Image 10)
9
10
4

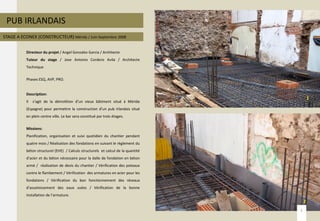

PUB IRLANDAIS
STAGE A ECONEX (CONSTRUCTEUR) Mérida / Juin-Septembre 2008
Directeur du projet / Angel Gonzalez Garcia / Architecte
Tuteur du stage / Jose Antonio Cordero Avila / Architecte
Technique
Phases ESQ, AVP, PRO.
Description:
Il s’agit de la démolition d’un vieux bâtiment situé à Mérida
(Espagne) pour permettre la construction d’un pub Irlandais situé
en plein centre ville. Le bar sera constitué par trois étages.
Missions:
Planification, organisation et suivi quotidien du chantier pendant
quatre mois / Réalisation des fondations en suivant le règlement du
béton structurel (EHE) / Calculs structurels et calcul de la quantité
d’acier et du béton nécessaire pour la dalle de fondation en béton
armé / réalisation de devis du chantier / Vérification des poteaux
contre le flambement / Vérification des armatures en acier pour les
fondations / Vérification du bon fonctionnement des réseaux
d’assainissement des eaux usées / Vérification de la bonne
installation de l’armature.
5
1
2

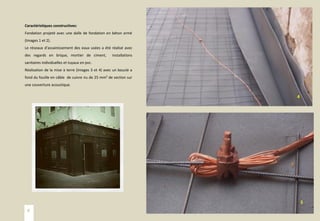

Caractéristiques constructives:
Fondation projeté avec une dalle de fondation en béton armé
(Images 1 et 2).
Le réseaux d’assainissement des eaux usées a été réalisé avec
des regards en brique, mortier de ciment, installations
sanitaires individuelles et tuyaux en pvc.
Réalisation de la mise à terre (Images 3 et 4) avec un boucle a
fond du fouille en câble de cuivre nu de 25 mm² de section sur
une couverture acoustique.
3
4
6
Directeur du projet / Luis Gonzalez Jiménez / Architecte.
Objet du projet:
Adéquation et transformation d’un local existant pour la création
d’un bar, dans le but d’obtenir le permis de construire et la licence
municipale d’activité.
Réalisation d’un Mémoire Descriptif (objet, antécédents, normes…) /
Mémoire Constructif (démolitions, réseaux d’assainissement,
maçonnerie, charpenterie, plomberie, installation électrique,
système de téléphonie, climatisation, peintures et recouvrement,
mobilier) / Mémoire Justificatif (normes et justification de
règlements) / Etude basique de la sécurité et de la santé / Devis /
Plans.
Description du projet:
Il s’agit d’un local brut en béton situé à Mérida (Espagne), ville
déclarée patrimoine de l'humanité grâce à son intérêt historique et
monumental, ce qui fait qu’il est vraiment difficile de réaliser
n'importe quelle excavation.
TRANSFORMATION D’UN LOCAL EN BAR
PROJET FIN D’ETUDES / Diplôme d’Architecture Technique / 2009
7
RDC état actuel
R+2 état reformé
R+1 état reformé
RDC état reformé
R+2 état actuel
R+1 état actuel
8
Coupe longitudinale
Façade latérale
Façade principaleCoupe transversale
9
Caractéristiques du local existant:
L’édifice dispose de trois étages, il existe une mezzanine entre le rez-de-
chaussée et le premier étage, et une terrasse praticable au troisième étage.
Le bâtiment est construit avec une structure en poteaux et poutres de béton
armé, et un plancher unidirectionnel.
Le mur extérieur est réalisé en brique massive perforée, lame d’air ventilé,
isolement de polyuréthane et brique.
Actions à réaliser:
Démolition d’une partie du plancher du R+1 pour réaliser le creux pour
l’ascenseur qui sera mis en place pour être en phase avec la loi d’accessibilité
à des locaux publiques.
Mise en adéquation de l’organisation des réseaux d’assainissement des eaux
usées, réalisation de nouvelles cloisons, installation du système de
plomberie, ventilation, électricité, système de téléphonie digitale, mobilier,
décoration, finition intérieur et finition de la façade.

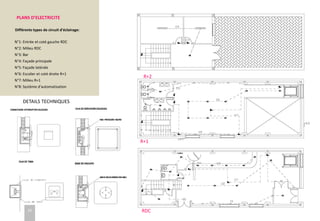

PLANS D’ELECTRICITE
Différents types de circuit d'éclairage:
N°1: Entrée et coté gauche RDC
N°2: Milieu RDC
N°3: Bar
N°4: Façade principale
N°5: Façade latérale
N°6: Escalier et coté droite R+1
N°7: Milieu R+1
N°8: Système d’automatisation
RDC
R+1
DETAILS TECHNIQUES
R+2
10

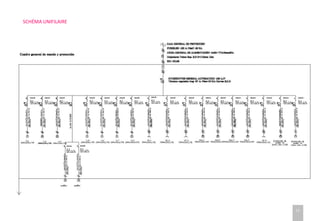

SCHÉMA UNIFILAIRE
11
12

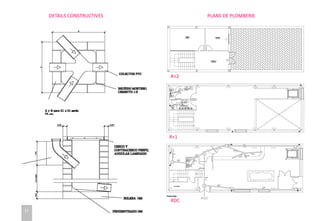

PLANS DE PLOMBERIEDETAILS CONSTRUCTIVES
R+2
RDC
R+1

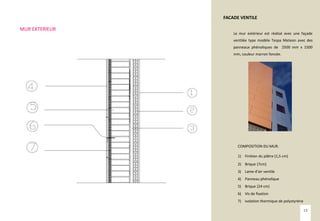

FACADE VENTILE
COMPOSITION DU MUR:
1) Finition du plâtre (1,5 cm)
2) Brique (7cm)
3) Lame d’air ventile
4) Panneau phénolique
5) Brique (24 cm)
6) Vis de fixation
7) isolation thermique de polystyrène
MUR EXTERIEUR
Le mur extérieur est réalisé avec une façade
ventilée type modèle Tespa Meteon avec des
panneaux phénoliques de 2500 mm x 1500
mm, couleur marron foncée.
13

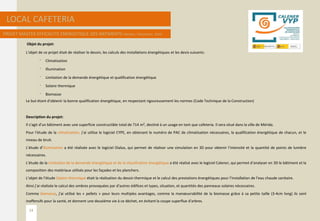

Objet du projet:
L’objet de ce projet était de réaliser le dessin, les calculs des installations énergétiques et les devis suivants:
⁻ Climatisation
⁻ Illumination
⁻ Limitation de la demande énergétique et qualification énergétique
⁻ Solaire thermique
⁻ Biomasse
Le but étant d’obtenir la bonne qualification énergétique, en respectant rigoureusement les normes (Code Technique de la Construction)
Description du projet:
Il s’agit d’un bâtiment avec une superficie constructible total de 714 m², destiné à un usage en tant que cafeteria. Il sera situé dans la ville de Mérida.
Pour l’étude de la climatisation, j’ai utilise le logiciel CYPE, en obtenant le numéro de PAC de climatisation nécessaires, la qualification énergétique de chacun, et le
niveau de bruit.
L’étude d’illumination a été réalisée avec le logiciel Dialux, qui permet de réaliser une simulation en 3D pour obtenir l’intensité et la quantité de points de lumière
nécessaires.
L’étude de la Limitation de la demande énergétique et de la classification énergétique a été réalisé avec le logiciel Calener, qui permet d’analyser en 3D le bâtiment et la
composition des matériaux utilisés pour les façades et les planchers.
L’objet de l’étude Solaire thermique était la réalisation du dessin thermique et le calcul des prestations énergétiques pour l’installation de l’eau chaude sanitaire.
Ainsi j’ai réalisée le calcul des ombres provoquées par d'autres édifices et types, situation, et quantités des panneaux solaires nécessaires.
Comme biomasse, j’ai utilisé les « pellets » pour leurs multiples avantages, comme la manœuvrabilité de la biomasse grâce à sa petite taille (3-4cm long) ils sont
inoffensifs pour la santé, et donnent une deuxième vie à ce déchet, en évitant la coupe superflue d'arbres.
LOCAL CAFETERIA
PROJET MASTER EFFICACITE ENERGETIQUE DES BATIMENTS Mérida / Décembre 2010
14
15

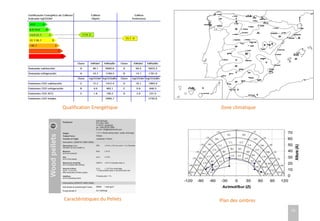

Qualification Energétique
Caractéristiques du Pellets
Zone climatique
Plan des ombres

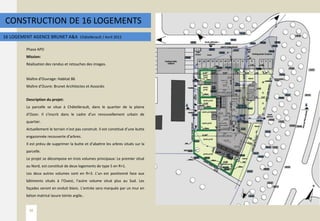

CONSTRUCTION DE 16 LOGEMENTS
16 LOGEMENT AGENCE BRUNET A&A Châtellerault / Avril 2012
Phase APD
Mission:
Réalisation des rendus et retouches des images.
Maître d’Ouvrage: Habitat 86
Maître d’Ouvre: Brunet Architectes et Associés
Description du projet:
La parcelle se situe à Châtellerault, dans le quartier de la plaine
d’Ozon. Il s’inscrit dans le cadre d’un renouvellement urbain de
quartier.
Actuellement le terrain n’est pas construit. Il est constitué d’une butte
engazonnée recouverte d’arbres.
Il est prévu de supprimer la butte et d’abattre les arbres situés sur la
parcelle.
Le projet se décompose en trois volumes principaux: Le premier situé
au Nord, est constitué de deux logements de type 5 en R+1.
Les deux autres volumes sont en R+3. L’un est positionné face aux
bâtiments situés à l’Ouest, l’autre volume situé plus au Sud. Les
façades seront en enduit blanc. L’entrée sera marquée par un mur en
béton matricé lasure teinte argile..
16

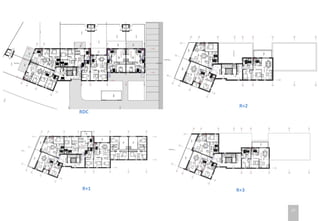

RDC
R+1
R+2
R+3
17

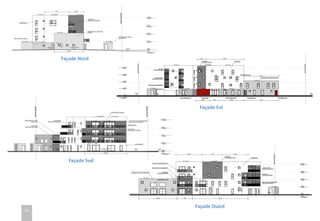

Façade Nord
Façade Ouest
Façade Sud
Façade Est
18
19
20
21

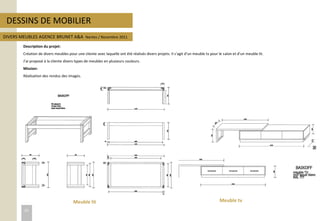

DESSINS DE MOBILIER
Description du projet:
Création de divers meubles pour une cliente avec laquelle ont été réalisés divers projets. Il s’agit d’un meuble tv pour le salon et d’un meuble lit.
J’ai proposé à la cliente divers types de meubles en plusieurs couleurs.
Mission:
Réalisation des rendus des images.
DIVERS MEUBLES AGENCE BRUNET A&A Nantes / Novembre 2011
Meuble lit Meuble tv
22
23
24

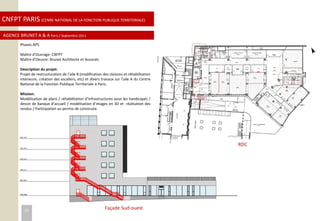

CNFPT PARIS (CENRE NATIONAL DE LA FONCTION PUBLIQUE TERRITORIALE)
AGENCE BRUNET A & A Paris / Septembre 2011
Façade Sud-ouest
RDC
Phases APS
Maître d’Ouvrage: CNFPT
Maître d’Oeuvre: Brunet Architecte et Associés
Description du projet:
Projet de restructuration de l’aile B (modification des cloisons et réhabilitation
intérieure, création des escaliers, etc) et divers travaux sur l’aile A du Centre
National de la Fonction Publique Territoriale à Paris.
Mission:
Modélisation de plans / réhabilitation d’infrastructures pour les handicapés /
dessin de banque d’accueil / modélisation d’images en 3D et réalisation des
rendus / Participation au permis de construire.
25

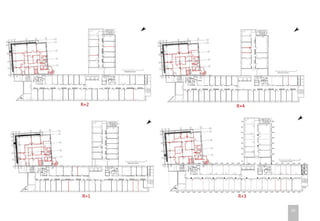

R+2
R+1 R+3
R+4
26
Réaménagement intérieur pour la salle
d’attente située au niveau R+2.
Actuellement, il existe une salle d’attente
vide avec des poteaux de recouvrement rond
et un sol en résine de différentes couleurs.
On a éliminé les recouvrements des poteaux
pour gagner de l’espace et réaménagé
l’intérieur pour créer une salle d’attente. On
a proposé différents types de matériaux et
de couleurs.
Images état actuel
Réaménagementdelasalled’attente
27
Adaptation et modification de la banque
d’accueil pour les personnes handicapés
Réaménagement entrée du niveau RDC
28

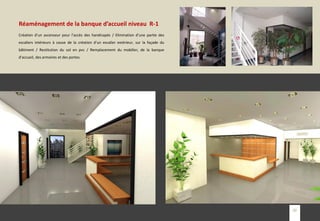

Création d’un ascenseur pour l’accès des handicapés / Elimination d’une partie des
escaliers intérieurs à cause de la création d’un escalier extérieur, sur la façade du
bâtiment / Restitution du sol en pvc / Remplacement du mobilier, de la banque
d’accueil, des armoires et des portes.
Réaménagement de la banque d’accueil niveau R-1
29

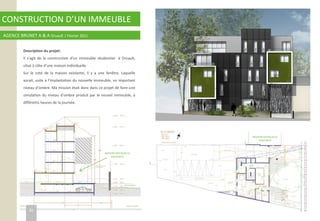

CONSTRUCTION D’UN IMMEUBLE
AGENCE BRUNET A & A Orvault / Février 2011
Description du projet:
Il s’agit de la construction d’un immeuble résidentiel à Orvault,
situé à côte d’une maison individuelle.
Sur le coté de la maison existante, il y a une fenêtre. Laquelle
aurait, suite à l’implantation du nouvelle immeuble, un important
niveau d’ombre. Ma mission était donc dans ce projet de faire une
simulation du niveau d’ombre produit par le nouvel immeuble, à
différents heures de la journée.
MAISON IDIVIDUELLE
EXISTANTE
MAISON IDIVIDUELLE
EXISTANTE
30
MATIN APRES-MIDI SOIR 31
RESTAURANT SYMPHORIEN
AGENCE BRUNET A & A Tours / Septembre 2011
Phases: ESQ et AVP
Maîtrise d ’ouvrage: Crous Orléans-Tours
Maître d’œuvre: Brunet Architecte et Associés
Description du projet:
Réaménagement de l’étage du bâtiment du restaurant universitaire
du Plat d’étain.
Actuellement c’est une salle avec des fermettes métalliques, que l’on
va conserver pour garder l’aspect industriel. Le sol sera remplacé par
du parquet pour lui donner un aspect plus chaleureux
32
33
HOTEL LE RICHEMONT
AGENCE BRUNET A & A Vannes / Février 2012
Phases: PRO
Maîtrise d ’ouvrage: Mr Savourel
Maître d’œuvre: Brunet Architecte et Associés
Description du projet:
Le projet, situé sur la commune de Vannes, prévoit la réhabilitation d’un hôtel et d’un
restaurant (attenant) à l’hôtel.
Le projet réutilise le langage architectural du bâtiment existant.
Missions:
Modélisation des plans, création de l’espace intérieur, des rendus et des retouches d’images.
Façade Nord
R+3
R+2
R+1
RDC34

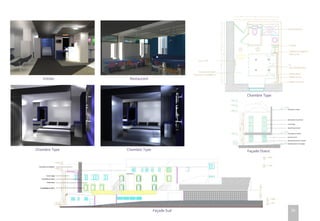

Façade Ouest
Façade Sud
Chambre Type
Chambre TypeChambre Type
RestaurantEntrée
35

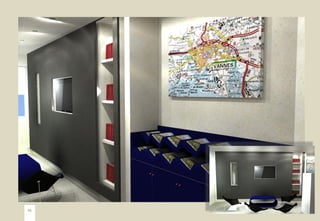

36

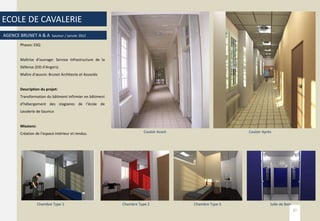

ECOLE DE CAVALERIE
AGENCE BRUNET A & A Saumur / Janvier 2012
Phases: ESQ
Maîtrise d’ouvrage: Service Infrastructure de la
Défense (EID d’Angers)
Maître d’œuvre: Brunet Architecte et Associés
Description du projet:
Transformation du bâtiment infirmier en bâtiment
d’hébergement des stagiaires de l’école de
cavalerie de Saumur.
Missions:
Création de l’espace intérieur et rendus. Couloir Avant Couloir Après
Salle de BainChambre Type 3Chambre Type 2Chambre Type 1
37
EXTENSIONS DES MAISONS
REV Habitat Avril / Aout 2012
Phases: DPC, EXE
J’ai travaillé pour la société de construction REV Habitat
pendant 5 mois durant lesquels j’ai réalisé plus de quarante
cinq plans de maçonnerie et permis de construire pour la
réalisation d’extension de maisons.
Voici quelques exemples de mes réalisations.
1. Construction d’une véranda pour Mr. Roulier Patrick à Bressuire.
Plan de situation Plan de masse
Façade Est
Façade Sud Façade Nord
Plan de masse
38
39

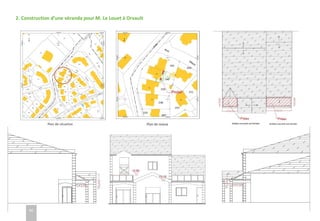

2. Construction d’une véranda pour M. Le Louet à Orvault
Plan de situation Plan de masse
40
41
EXTENSION ET RENOVATION D’UN
HABITATION EXISTANTE
EIRL Pierre BARRANGER Architecte / Longué-Jumelles / Octobre 2013
Phases: APS
Maîtrise d’ouvrage: SCI Truffaut
Maître d’œuvre: EIRL Pierre BARRANGER Architecte
Description du projet:
Le projet consiste en créer une extension d’un bâtiment de stockage de
matériel agricole.
Missions:
Réalisation des plans, réalisation de APS, rendus et retouches des images.
RDC
42
R+1
AVANT
APRES
AVANT
APRES
Insertion dans le site: Images 3D
43
PROJET DE MISE A L’IMAGE SELON
NOUVELLE CHARTE GRAPHIQUE
EIRL Pierre BARRANGER Architecte / Longué-Jumelles / Septembre 2013
Phases: NCI
Maîtrise d’ouvrage: Garage MIRVILLE
Maître d’œuvre: EIRL Pierre BARRANGER Architecte
Description du projet:
Extension d’un garage existante et nouvelle mise en charte graphique
Missions:
Réalisation des plans, rendus et retouches des images.
PLAN RDC PROJET
44
AVANT
45
APRES
EXTENSION D’UN CHAI VITICOLE
EIRL Pierre BARRANGER Architecte / Martigné- Briand / Mai 2013
Phases: DPC
Maîtrise d’ouvrage: Domaine de la Maison
Rouge
Maître d’œuvre: EIRL Pierre BARRANGER
Architecte
Description du projet:
Le projet consiste en créer l’extension d’un
bâtiment à usage de chai viticole au lieu dit
« La Maison Rouge »
Missions:
Réalisation des plans, réalisation du DPC, des
rendus et retouches des images.
PLAN DE MASSE PROJET
46
ETAT ACTUEL
47PROJET
PROJETS PERSONNELS
Rendus des images
Projet de réhabilitation d’une cuisine
48
49
50
51
Projet de maison individuelle
52
53
lorena.cubocasillas@gmail.com

Contenu connexe

Tendances

Portfolio architecture
Portfolio architecturePortfolio architecture
Portfolio architecture
duchene-sophie

Analyse cite fruges -version française
Analyse cite fruges -version françaiseAnalyse cite fruges -version française
Analyse cite fruges -version française
Mohamed Amine

Book
BookBook
Portfolio 2013 Paul Barrère
Portfolio 2013 Paul BarrèrePortfolio 2013 Paul Barrère
Portfolio 2013 Paul Barrère
Paul Barrère

Analyse d'exemple lyon tech la doua
Analyse d'exemple lyon tech la douaAnalyse d'exemple lyon tech la doua
Analyse d'exemple lyon tech la doua
Sarra Achoura

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif
student

infrastructures universitaires: défis, enjeux et prémices du développement du...
infrastructures universitaires: défis, enjeux et prémices du développement du...infrastructures universitaires: défis, enjeux et prémices du développement du...
infrastructures universitaires: défis, enjeux et prémices du développement du...
Sarra Achoura

Projet: école d'architecture
Projet: école d'architectureProjet: école d'architecture
Projet: école d'architecture
Sarra Achoura

Complexe de soccer - CESM - Présentation de la Ville de Montréal
Complexe de soccer - CESM - Présentation de la Ville de MontréalComplexe de soccer - CESM - Présentation de la Ville de Montréal
Complexe de soccer - CESM - Présentation de la Ville de MontréalLouis-Alexandre Cazal

villa tugendhat
villa tugendhatvilla tugendhat
villa tugendhat
picturedz

Rémi ARNAUD Portfolio
Rémi ARNAUD PortfolioRémi ARNAUD Portfolio
Rémi ARNAUD Portfolio
ARNAUD Remi

PORTFOLIO - VICTOR DELERUE
PORTFOLIO - VICTOR DELERUEPORTFOLIO - VICTOR DELERUE
PORTFOLIO - VICTOR DELERUE
VictorDelerue

Portfolio d'architecture Houssem Koussa
Portfolio d'architecture Houssem KoussaPortfolio d'architecture Houssem Koussa
Portfolio d'architecture Houssem Koussa
Houssem Koussa

Portfolio Pierre Allal - Dujovne-Hirsch & Asociados
Portfolio Pierre Allal - Dujovne-Hirsch & AsociadosPortfolio Pierre Allal - Dujovne-Hirsch & Asociados
Portfolio Pierre Allal - Dujovne-Hirsch & Asociados
pierre allal

Nordelec - Présentation Arrondissement Sud-Ouest
Nordelec - Présentation Arrondissement Sud-OuestNordelec - Présentation Arrondissement Sud-Ouest
Nordelec - Présentation Arrondissement Sud-OuestLouis-Alexandre Cazal

Présentation du projet de quartier durable de Saint-Egrève
Présentation du projet de quartier durable de Saint-EgrèvePrésentation du projet de quartier durable de Saint-Egrève
Présentation du projet de quartier durable de Saint-Egrève
Agenda21stegreve

Vues du Zinc n° 37 – mai 2009
Vues du Zinc n° 37 – mai 2009Vues du Zinc n° 37 – mai 2009
Vues du Zinc n° 37 – mai 2009
VMZINC


Tendances (20)

Portfolio architecture
Portfolio architecturePortfolio architecture
Portfolio architecture

Analyse cite fruges -version française
Analyse cite fruges -version françaiseAnalyse cite fruges -version française
Analyse cite fruges -version française

Book
BookBook
Book

Portfolio 2013 Paul Barrère
Portfolio 2013 Paul BarrèrePortfolio 2013 Paul Barrère
Portfolio 2013 Paul Barrère

Analyse d'exemple lyon tech la doua
Analyse d'exemple lyon tech la douaAnalyse d'exemple lyon tech la doua
Analyse d'exemple lyon tech la doua

Numausus
NumaususNumausus
Numausus

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif

infrastructures universitaires: défis, enjeux et prémices du développement du...
infrastructures universitaires: défis, enjeux et prémices du développement du...infrastructures universitaires: défis, enjeux et prémices du développement du...
infrastructures universitaires: défis, enjeux et prémices du développement du...

Projet: école d'architecture
Projet: école d'architectureProjet: école d'architecture
Projet: école d'architecture

Complexe de soccer - CESM - Présentation de la Ville de Montréal
Complexe de soccer - CESM - Présentation de la Ville de MontréalComplexe de soccer - CESM - Présentation de la Ville de Montréal
Complexe de soccer - CESM - Présentation de la Ville de Montréal

villa tugendhat
villa tugendhatvilla tugendhat
villa tugendhat

Rémi ARNAUD Portfolio
Rémi ARNAUD PortfolioRémi ARNAUD Portfolio
Rémi ARNAUD Portfolio

Book Studio Bois
Book Studio BoisBook Studio Bois
Book Studio Bois

PORTFOLIO - VICTOR DELERUE
PORTFOLIO - VICTOR DELERUEPORTFOLIO - VICTOR DELERUE
PORTFOLIO - VICTOR DELERUE

Portfolio d'architecture Houssem Koussa
Portfolio d'architecture Houssem KoussaPortfolio d'architecture Houssem Koussa
Portfolio d'architecture Houssem Koussa

Portfolio Pierre Allal - Dujovne-Hirsch & Asociados
Portfolio Pierre Allal - Dujovne-Hirsch & AsociadosPortfolio Pierre Allal - Dujovne-Hirsch & Asociados
Portfolio Pierre Allal - Dujovne-Hirsch & Asociados

Nordelec - Présentation Arrondissement Sud-Ouest
Nordelec - Présentation Arrondissement Sud-OuestNordelec - Présentation Arrondissement Sud-Ouest
Nordelec - Présentation Arrondissement Sud-Ouest

Présentation du projet de quartier durable de Saint-Egrève
Présentation du projet de quartier durable de Saint-EgrèvePrésentation du projet de quartier durable de Saint-Egrève
Présentation du projet de quartier durable de Saint-Egrève

Ivry logements oph rue E. Blin / Ampère
Ivry logements oph rue E. Blin / AmpèreIvry logements oph rue E. Blin / Ampère
Ivry logements oph rue E. Blin / Ampère

Vues du Zinc n° 37 – mai 2009
Vues du Zinc n° 37 – mai 2009Vues du Zinc n° 37 – mai 2009
Vues du Zinc n° 37 – mai 2009


En vedette

Portfolio Hadrien Honorez
Portfolio Hadrien HonorezPortfolio Hadrien Honorez
Portfolio Hadrien Honorez
Hadrien Honorez

Book Architecture LW 2004-2008
Book Architecture LW 2004-2008Book Architecture LW 2004-2008
Book Architecture LW 2004-2008wlina18

portfolio Benaissa Mekki (Architecte)
portfolio Benaissa Mekki (Architecte)portfolio Benaissa Mekki (Architecte)
portfolio Benaissa Mekki (Architecte)Benaissa Mekki

Design Portfolio - Anne-Sophie Loret
Design Portfolio - Anne-Sophie LoretDesign Portfolio - Anne-Sophie Loret
Design Portfolio - Anne-Sophie Loret
Anne-Sophie LORET

Portfolio
PortfolioPortfolio
Portfolio
Roberto Vilar

Eclairage et electricité
Eclairage et electricitéEclairage et electricité
Eclairage et electricitéSami Sahli

Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.
Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.
Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.
Jean-Philippe Cabaroc

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif
Archi UHBBC

Architecture Portfolio Ashley Davis
Architecture Portfolio Ashley DavisArchitecture Portfolio Ashley Davis
Architecture Portfolio Ashley Davis
Ashley Davis

Final Architectural Student Portfolio
Final Architectural Student PortfolioFinal Architectural Student Portfolio
Final Architectural Student Portfoliogbaumann

B.Arch Course Portfolio
B.Arch Course PortfolioB.Arch Course Portfolio
B.Arch Course Portfolio
SALMAN_HAROON1

My Architectural Portfolio.
My Architectural Portfolio.My Architectural Portfolio.
My Architectural Portfolio.
MRWA SAEED Design Studio

Portfolio - Architectural - Student Works
Portfolio - Architectural - Student WorksPortfolio - Architectural - Student Works
Portfolio - Architectural - Student Works
guestc4eb100

Architectural Portfolio
Architectural PortfolioArchitectural Portfolio
Architectural Portfolio
tb55

Portfolio-oeuvre-SM
Portfolio-oeuvre-SMPortfolio-oeuvre-SM
Portfolio-oeuvre-SM
MZimkoo

Mohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / PortfolioMohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / Portfolio
Mohamed Firas Mnasri

My architectural Portfolio
My architectural PortfolioMy architectural Portfolio
My architectural Portfolio
ilyasel


En vedette (17)

Portfolio Hadrien Honorez
Portfolio Hadrien HonorezPortfolio Hadrien Honorez
Portfolio Hadrien Honorez

Book Architecture LW 2004-2008
Book Architecture LW 2004-2008Book Architecture LW 2004-2008
Book Architecture LW 2004-2008

portfolio Benaissa Mekki (Architecte)
portfolio Benaissa Mekki (Architecte)portfolio Benaissa Mekki (Architecte)
portfolio Benaissa Mekki (Architecte)

Design Portfolio - Anne-Sophie Loret
Design Portfolio - Anne-Sophie LoretDesign Portfolio - Anne-Sophie Loret
Design Portfolio - Anne-Sophie Loret

Portfolio
PortfolioPortfolio
Portfolio

Eclairage et electricité
Eclairage et electricitéEclairage et electricité
Eclairage et electricité

Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.
Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.
Creer son portfolio quand on n'a pas le temps, pas d'idées et pas d'argent.

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif

Architecture Portfolio Ashley Davis
Architecture Portfolio Ashley DavisArchitecture Portfolio Ashley Davis
Architecture Portfolio Ashley Davis

Final Architectural Student Portfolio
Final Architectural Student PortfolioFinal Architectural Student Portfolio
Final Architectural Student Portfolio

B.Arch Course Portfolio
B.Arch Course PortfolioB.Arch Course Portfolio
B.Arch Course Portfolio

My Architectural Portfolio.
My Architectural Portfolio.My Architectural Portfolio.
My Architectural Portfolio.

Portfolio - Architectural - Student Works
Portfolio - Architectural - Student WorksPortfolio - Architectural - Student Works
Portfolio - Architectural - Student Works

Architectural Portfolio
Architectural PortfolioArchitectural Portfolio
Architectural Portfolio

Portfolio-oeuvre-SM
Portfolio-oeuvre-SMPortfolio-oeuvre-SM
Portfolio-oeuvre-SM

Mohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / PortfolioMohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / Portfolio

My architectural Portfolio
My architectural PortfolioMy architectural Portfolio
My architectural Portfolio


Similaire à Book d'Architecture Lorena Cubo Casillas

La démarche HQE²R
La démarche HQE²RLa démarche HQE²R
La démarche HQE²R
Soumia Rahmani

Simulation dynamique thermique ibam
Simulation dynamique thermique   ibamSimulation dynamique thermique   ibam
Simulation dynamique thermique ibam
maithassou

Présentation visite cité administrative Lille
Présentation visite cité administrative LillePrésentation visite cité administrative Lille
Présentation visite cité administrative Lille
SebastienCosnier

Christiaan Weiler ir. MSc. cab42 architecture, strategy and design
Christiaan Weiler ir. MSc. cab42 architecture, strategy and designChristiaan Weiler ir. MSc. cab42 architecture, strategy and design
Christiaan Weiler ir. MSc. cab42 architecture, strategy and design
Christiaan Weiler

Book conception
Book conceptionBook conception
Book conceptionECE

Batiment genie civil et parasismique
Batiment genie civil et parasismiqueBatiment genie civil et parasismique
Batiment genie civil et parasismique
sabdou

Bureau d'études acoustiques ACE Consulting PAU
Bureau d'études acoustiques ACE Consulting PAUBureau d'études acoustiques ACE Consulting PAU
Bureau d'études acoustiques ACE Consulting PAU
Aceconsulting64

Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
EzechiasSteel

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique
ERICBAMA

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique
Mira Lavandier

01_Memento_Etancheite_COB version française pour les pratiquants.pdf
01_Memento_Etancheite_COB version française pour les pratiquants.pdf01_Memento_Etancheite_COB version française pour les pratiquants.pdf
01_Memento_Etancheite_COB version française pour les pratiquants.pdf
chargedaffairempm

Synergie des travaux de ravalement et remplacement des menuiseries extérieures
Synergie des travaux de ravalement et remplacement des menuiseries extérieuresSynergie des travaux de ravalement et remplacement des menuiseries extérieures
Synergie des travaux de ravalement et remplacement des menuiseries extérieures
AparisClimat

Quelles habitations en 2016 ?
Quelles habitations en 2016 ?Quelles habitations en 2016 ?
Quelles habitations en 2016 ?
Sciences Environnement

Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?
Julien Durand

Toitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usagesToitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usages
Bertrand CHEVAL

Observatoire Promotelec : 1er retour d’expérience Label Rénovation énergétique
Observatoire Promotelec : 1er retour d’expérience Label Rénovation énergétiqueObservatoire Promotelec : 1er retour d’expérience Label Rénovation énergétique
Observatoire Promotelec : 1er retour d’expérience Label Rénovation énergétique
Monimmeuble.com

Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...
Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...
Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...
Novabuild

ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...
ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...
ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...
AREC Occitanie

Petite enfance, le choix du Passiv'Haus
Petite enfance, le choix du Passiv'HausPetite enfance, le choix du Passiv'Haus
Petite enfance, le choix du Passiv'Haus
Fabrice Berrahil

Maisons 20e : quel confort ?
Maisons 20e : quel confort ?Maisons 20e : quel confort ?
Maisons 20e : quel confort ?
cauecorreze


Similaire à Book d'Architecture Lorena Cubo Casillas (20)

La démarche HQE²R
La démarche HQE²RLa démarche HQE²R
La démarche HQE²R

Simulation dynamique thermique ibam
Simulation dynamique thermique   ibamSimulation dynamique thermique   ibam
Simulation dynamique thermique ibam

Présentation visite cité administrative Lille
Présentation visite cité administrative LillePrésentation visite cité administrative Lille
Présentation visite cité administrative Lille

Christiaan Weiler ir. MSc. cab42 architecture, strategy and design
Christiaan Weiler ir. MSc. cab42 architecture, strategy and designChristiaan Weiler ir. MSc. cab42 architecture, strategy and design
Christiaan Weiler ir. MSc. cab42 architecture, strategy and design

Book conception
Book conceptionBook conception
Book conception

Batiment genie civil et parasismique
Batiment genie civil et parasismiqueBatiment genie civil et parasismique
Batiment genie civil et parasismique

Bureau d'études acoustiques ACE Consulting PAU
Bureau d'études acoustiques ACE Consulting PAUBureau d'études acoustiques ACE Consulting PAU
Bureau d'études acoustiques ACE Consulting PAU

Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...
Mémoire de fin de formation pour l'obtention du grade d'ingénieur de concepti...

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique

01_Memento_Etancheite_COB version française pour les pratiquants.pdf
01_Memento_Etancheite_COB version française pour les pratiquants.pdf01_Memento_Etancheite_COB version française pour les pratiquants.pdf
01_Memento_Etancheite_COB version française pour les pratiquants.pdf

Synergie des travaux de ravalement et remplacement des menuiseries extérieures
Synergie des travaux de ravalement et remplacement des menuiseries extérieuresSynergie des travaux de ravalement et remplacement des menuiseries extérieures
Synergie des travaux de ravalement et remplacement des menuiseries extérieures

Quelles habitations en 2016 ?
Quelles habitations en 2016 ?Quelles habitations en 2016 ?
Quelles habitations en 2016 ?

Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?Quelles habitations vertes en 2016 ?
Quelles habitations vertes en 2016 ?

Toitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usagesToitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usages

Observatoire Promotelec : 1er retour d’expérience Label Rénovation énergétique
Observatoire Promotelec : 1er retour d’expérience Label Rénovation énergétiqueObservatoire Promotelec : 1er retour d’expérience Label Rénovation énergétique
Observatoire Promotelec : 1er retour d’expérience Label Rénovation énergétique

Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...
Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...
Présentation AIA Life Designers - Visite du chantier (BRP) de K-LINE - Jeudi ...

ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...
ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...
ARPE Midi-Pyrénées. Rénovation énergétique dans l'habitat collectif. Retours ...

Petite enfance, le choix du Passiv'Haus
Petite enfance, le choix du Passiv'HausPetite enfance, le choix du Passiv'Haus
Petite enfance, le choix du Passiv'Haus

Maisons 20e : quel confort ?
Maisons 20e : quel confort ?Maisons 20e : quel confort ?
Maisons 20e : quel confort ?


Dernier

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre


Dernier (8)

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024


Book d'Architecture Lorena Cubo Casillas

  • 2. « L’art de l’architecture c’est la combinaison entre la technique et l’imagination » Réflexion Inspiration Compréhension Création Originalité SatisfactionRéalisation Technique Calcul Idée Etude Adaptation Conception Réhabilitation Rénovation
  • 3. SOMMAIRE 5 MAISONS HLM Phases PRO, EXE, DET/ Constructeur Econex P.3 PUB IRLANDAIS Phases ESQ, AVP, PRO/ Constructeur Econex P.5 TRANSFORMATION D’UN LOCAL EN BAR Projet fin d’Etudes / Diplôme d’Architecte Technique P.7 LOCAL CAFETERIA Projet Master Efficacité Energétique des Bâtiments P.14 CONSTRUCTION DE 16 LOGEMENTS Phase APD / Agence Brunet Architectes et Associés P.16 DESSINS DES MEUBLES Agence Brunet Architectes et Associés P.22 CNFPT PARIS Phase APS / Agence Brunet Architectes et Associés P.26 CONSTRUCTION D’UN IMMEUBLE Agence Brunet Architectes et Associés P.31 RESTAURANT SYMPHORIEN Phase ESQ, APV / Agence Brunet Architectes et Associés P.33 HOTEL LE RICHEMONT Phase PRO / Agence Brunet Architectes et Associés P.35 EXTENSIONS DES MAISONS Phase PDC, EXE / REV Habitat P.39 PROJETS PERSONNELS Rendus des images P.48 EXTENSION ET RENOVATION D’UN HABITATION Phase APS / EIRL Pierre BARRANGER P.42 PROJET DE MISE A L’IMAGE Phase NCI, EXE/ EIRL Pierre BARRANGER P.44 EXTENSION D’UN CHAI VITICOLE Phase DPC / EIRL Pierre BARRANGER P.46
  • 4. 5 MAISONS HLM STAGE A ECONEX (CONSTRUCTEUR) Mérida / Juin-Septembre 2008 Directeur du projet / Angel Gonzalez Garcia / Architecte Tuteur du stage / Jose Antonio Cordero Avila / Architecte Technique Construction de cinq maisons HLM à San Pedro de Mérida (Espagne). Phases PRO, EXE, DET Missions: Planification, organisation et suivi quotidien du chantier pendant deux mois / Réalisation du devis du chantier / Implantation des limites séparatives de façade, implantation des escaliers, des poteaux et des réseaux d’assainissement des eaux usées / Vérification des poteaux contre le flambement / Vérification des armatures en acier pour les fondations / Vérification du bon fonctionnement des réseaux d’assainissement des eaux usées. Caractéristiques constructives: Réseaux d’assainissement des eaux usées Regard en brique, mortier de ciment, installations sanitaires individuelles, tuyaux en pvc (image1) 1 2 3 4 5 6 7 8 3
  • 5. Fondations Fondation projetée avec des semelles et un mur de soutènement en béton (images 2,3) Structure Coffrages par planches en bois (Images 4,7) Planchers réalisés avec des poutrains portant préfabriqués, placés parallèlement les uns des autres tous les 0,6 m. Et des entrevous préfabriqués placés entre les poutrains (Images 5,6) Coffrage du premier plancher (Image 8) Déversement du béton sur le plancher (Image 9) Déversement du béton sur les poteaux (Image 10) 9 10 4
  • 6. PUB IRLANDAIS STAGE A ECONEX (CONSTRUCTEUR) Mérida / Juin-Septembre 2008 Directeur du projet / Angel Gonzalez Garcia / Architecte Tuteur du stage / Jose Antonio Cordero Avila / Architecte Technique Phases ESQ, AVP, PRO. Description: Il s’agit de la démolition d’un vieux bâtiment situé à Mérida (Espagne) pour permettre la construction d’un pub Irlandais situé en plein centre ville. Le bar sera constitué par trois étages. Missions: Planification, organisation et suivi quotidien du chantier pendant quatre mois / Réalisation des fondations en suivant le règlement du béton structurel (EHE) / Calculs structurels et calcul de la quantité d’acier et du béton nécessaire pour la dalle de fondation en béton armé / réalisation de devis du chantier / Vérification des poteaux contre le flambement / Vérification des armatures en acier pour les fondations / Vérification du bon fonctionnement des réseaux d’assainissement des eaux usées / Vérification de la bonne installation de l’armature. 5 1 2
  • 7. Caractéristiques constructives: Fondation projeté avec une dalle de fondation en béton armé (Images 1 et 2). Le réseaux d’assainissement des eaux usées a été réalisé avec des regards en brique, mortier de ciment, installations sanitaires individuelles et tuyaux en pvc. Réalisation de la mise à terre (Images 3 et 4) avec un boucle a fond du fouille en câble de cuivre nu de 25 mm² de section sur une couverture acoustique. 3 4 6
  • 8. Directeur du projet / Luis Gonzalez Jiménez / Architecte. Objet du projet: Adéquation et transformation d’un local existant pour la création d’un bar, dans le but d’obtenir le permis de construire et la licence municipale d’activité. Réalisation d’un Mémoire Descriptif (objet, antécédents, normes…) / Mémoire Constructif (démolitions, réseaux d’assainissement, maçonnerie, charpenterie, plomberie, installation électrique, système de téléphonie, climatisation, peintures et recouvrement, mobilier) / Mémoire Justificatif (normes et justification de règlements) / Etude basique de la sécurité et de la santé / Devis / Plans. Description du projet: Il s’agit d’un local brut en béton situé à Mérida (Espagne), ville déclarée patrimoine de l'humanité grâce à son intérêt historique et monumental, ce qui fait qu’il est vraiment difficile de réaliser n'importe quelle excavation. TRANSFORMATION D’UN LOCAL EN BAR PROJET FIN D’ETUDES / Diplôme d’Architecture Technique / 2009 7
  • 9. RDC état actuel R+2 état reformé R+1 état reformé RDC état reformé R+2 état actuel R+1 état actuel 8
  • 10. Coupe longitudinale Façade latérale Façade principaleCoupe transversale 9 Caractéristiques du local existant: L’édifice dispose de trois étages, il existe une mezzanine entre le rez-de- chaussée et le premier étage, et une terrasse praticable au troisième étage. Le bâtiment est construit avec une structure en poteaux et poutres de béton armé, et un plancher unidirectionnel. Le mur extérieur est réalisé en brique massive perforée, lame d’air ventilé, isolement de polyuréthane et brique. Actions à réaliser: Démolition d’une partie du plancher du R+1 pour réaliser le creux pour l’ascenseur qui sera mis en place pour être en phase avec la loi d’accessibilité à des locaux publiques. Mise en adéquation de l’organisation des réseaux d’assainissement des eaux usées, réalisation de nouvelles cloisons, installation du système de plomberie, ventilation, électricité, système de téléphonie digitale, mobilier, décoration, finition intérieur et finition de la façade.
  • 11. PLANS D’ELECTRICITE Différents types de circuit d'éclairage: N°1: Entrée et coté gauche RDC N°2: Milieu RDC N°3: Bar N°4: Façade principale N°5: Façade latérale N°6: Escalier et coté droite R+1 N°7: Milieu R+1 N°8: Système d’automatisation RDC R+1 DETAILS TECHNIQUES R+2 10
  • 13. 12 PLANS DE PLOMBERIEDETAILS CONSTRUCTIVES R+2 RDC R+1
  • 14. FACADE VENTILE COMPOSITION DU MUR: 1) Finition du plâtre (1,5 cm) 2) Brique (7cm) 3) Lame d’air ventile 4) Panneau phénolique 5) Brique (24 cm) 6) Vis de fixation 7) isolation thermique de polystyrène MUR EXTERIEUR Le mur extérieur est réalisé avec une façade ventilée type modèle Tespa Meteon avec des panneaux phénoliques de 2500 mm x 1500 mm, couleur marron foncée. 13
  • 15. Objet du projet: L’objet de ce projet était de réaliser le dessin, les calculs des installations énergétiques et les devis suivants: ⁻ Climatisation ⁻ Illumination ⁻ Limitation de la demande énergétique et qualification énergétique ⁻ Solaire thermique ⁻ Biomasse Le but étant d’obtenir la bonne qualification énergétique, en respectant rigoureusement les normes (Code Technique de la Construction) Description du projet: Il s’agit d’un bâtiment avec une superficie constructible total de 714 m², destiné à un usage en tant que cafeteria. Il sera situé dans la ville de Mérida. Pour l’étude de la climatisation, j’ai utilise le logiciel CYPE, en obtenant le numéro de PAC de climatisation nécessaires, la qualification énergétique de chacun, et le niveau de bruit. L’étude d’illumination a été réalisée avec le logiciel Dialux, qui permet de réaliser une simulation en 3D pour obtenir l’intensité et la quantité de points de lumière nécessaires. L’étude de la Limitation de la demande énergétique et de la classification énergétique a été réalisé avec le logiciel Calener, qui permet d’analyser en 3D le bâtiment et la composition des matériaux utilisés pour les façades et les planchers. L’objet de l’étude Solaire thermique était la réalisation du dessin thermique et le calcul des prestations énergétiques pour l’installation de l’eau chaude sanitaire. Ainsi j’ai réalisée le calcul des ombres provoquées par d'autres édifices et types, situation, et quantités des panneaux solaires nécessaires. Comme biomasse, j’ai utilisé les « pellets » pour leurs multiples avantages, comme la manœuvrabilité de la biomasse grâce à sa petite taille (3-4cm long) ils sont inoffensifs pour la santé, et donnent une deuxième vie à ce déchet, en évitant la coupe superflue d'arbres. LOCAL CAFETERIA PROJET MASTER EFFICACITE ENERGETIQUE DES BATIMENTS Mérida / Décembre 2010 14
  • 16. 15 Qualification Energétique Caractéristiques du Pellets Zone climatique Plan des ombres
  • 17. CONSTRUCTION DE 16 LOGEMENTS 16 LOGEMENT AGENCE BRUNET A&A Châtellerault / Avril 2012 Phase APD Mission: Réalisation des rendus et retouches des images. Maître d’Ouvrage: Habitat 86 Maître d’Ouvre: Brunet Architectes et Associés Description du projet: La parcelle se situe à Châtellerault, dans le quartier de la plaine d’Ozon. Il s’inscrit dans le cadre d’un renouvellement urbain de quartier. Actuellement le terrain n’est pas construit. Il est constitué d’une butte engazonnée recouverte d’arbres. Il est prévu de supprimer la butte et d’abattre les arbres situés sur la parcelle. Le projet se décompose en trois volumes principaux: Le premier situé au Nord, est constitué de deux logements de type 5 en R+1. Les deux autres volumes sont en R+3. L’un est positionné face aux bâtiments situés à l’Ouest, l’autre volume situé plus au Sud. Les façades seront en enduit blanc. L’entrée sera marquée par un mur en béton matricé lasure teinte argile.. 16
  • 20. 19
  • 21. 20
  • 22. 21
  • 23. DESSINS DE MOBILIER Description du projet: Création de divers meubles pour une cliente avec laquelle ont été réalisés divers projets. Il s’agit d’un meuble tv pour le salon et d’un meuble lit. J’ai proposé à la cliente divers types de meubles en plusieurs couleurs. Mission: Réalisation des rendus des images. DIVERS MEUBLES AGENCE BRUNET A&A Nantes / Novembre 2011 Meuble lit Meuble tv 22
  • 24. 23
  • 25. 24
  • 26. CNFPT PARIS (CENRE NATIONAL DE LA FONCTION PUBLIQUE TERRITORIALE) AGENCE BRUNET A & A Paris / Septembre 2011 Façade Sud-ouest RDC Phases APS Maître d’Ouvrage: CNFPT Maître d’Oeuvre: Brunet Architecte et Associés Description du projet: Projet de restructuration de l’aile B (modification des cloisons et réhabilitation intérieure, création des escaliers, etc) et divers travaux sur l’aile A du Centre National de la Fonction Publique Territoriale à Paris. Mission: Modélisation de plans / réhabilitation d’infrastructures pour les handicapés / dessin de banque d’accueil / modélisation d’images en 3D et réalisation des rendus / Participation au permis de construire. 25
  • 28. Réaménagement intérieur pour la salle d’attente située au niveau R+2. Actuellement, il existe une salle d’attente vide avec des poteaux de recouvrement rond et un sol en résine de différentes couleurs. On a éliminé les recouvrements des poteaux pour gagner de l’espace et réaménagé l’intérieur pour créer une salle d’attente. On a proposé différents types de matériaux et de couleurs. Images état actuel Réaménagementdelasalled’attente 27
  • 29. Adaptation et modification de la banque d’accueil pour les personnes handicapés Réaménagement entrée du niveau RDC 28
  • 30. Création d’un ascenseur pour l’accès des handicapés / Elimination d’une partie des escaliers intérieurs à cause de la création d’un escalier extérieur, sur la façade du bâtiment / Restitution du sol en pvc / Remplacement du mobilier, de la banque d’accueil, des armoires et des portes. Réaménagement de la banque d’accueil niveau R-1 29
  • 31. CONSTRUCTION D’UN IMMEUBLE AGENCE BRUNET A & A Orvault / Février 2011 Description du projet: Il s’agit de la construction d’un immeuble résidentiel à Orvault, situé à côte d’une maison individuelle. Sur le coté de la maison existante, il y a une fenêtre. Laquelle aurait, suite à l’implantation du nouvelle immeuble, un important niveau d’ombre. Ma mission était donc dans ce projet de faire une simulation du niveau d’ombre produit par le nouvel immeuble, à différents heures de la journée. MAISON IDIVIDUELLE EXISTANTE MAISON IDIVIDUELLE EXISTANTE 30
  • 33. RESTAURANT SYMPHORIEN AGENCE BRUNET A & A Tours / Septembre 2011 Phases: ESQ et AVP Maîtrise d ’ouvrage: Crous Orléans-Tours Maître d’œuvre: Brunet Architecte et Associés Description du projet: Réaménagement de l’étage du bâtiment du restaurant universitaire du Plat d’étain. Actuellement c’est une salle avec des fermettes métalliques, que l’on va conserver pour garder l’aspect industriel. Le sol sera remplacé par du parquet pour lui donner un aspect plus chaleureux 32
  • 34. 33
  • 35. HOTEL LE RICHEMONT AGENCE BRUNET A & A Vannes / Février 2012 Phases: PRO Maîtrise d ’ouvrage: Mr Savourel Maître d’œuvre: Brunet Architecte et Associés Description du projet: Le projet, situé sur la commune de Vannes, prévoit la réhabilitation d’un hôtel et d’un restaurant (attenant) à l’hôtel. Le projet réutilise le langage architectural du bâtiment existant. Missions: Modélisation des plans, création de l’espace intérieur, des rendus et des retouches d’images. Façade Nord R+3 R+2 R+1 RDC34
  • 36. Façade Ouest Façade Sud Chambre Type Chambre TypeChambre Type RestaurantEntrée 35
  • 37. 36
  • 38. ECOLE DE CAVALERIE AGENCE BRUNET A & A Saumur / Janvier 2012 Phases: ESQ Maîtrise d’ouvrage: Service Infrastructure de la Défense (EID d’Angers) Maître d’œuvre: Brunet Architecte et Associés Description du projet: Transformation du bâtiment infirmier en bâtiment d’hébergement des stagiaires de l’école de cavalerie de Saumur. Missions: Création de l’espace intérieur et rendus. Couloir Avant Couloir Après Salle de BainChambre Type 3Chambre Type 2Chambre Type 1 37
  • 39. EXTENSIONS DES MAISONS REV Habitat Avril / Aout 2012 Phases: DPC, EXE J’ai travaillé pour la société de construction REV Habitat pendant 5 mois durant lesquels j’ai réalisé plus de quarante cinq plans de maçonnerie et permis de construire pour la réalisation d’extension de maisons. Voici quelques exemples de mes réalisations. 1. Construction d’une véranda pour Mr. Roulier Patrick à Bressuire. Plan de situation Plan de masse Façade Est Façade Sud Façade Nord Plan de masse 38
  • 40. 39
  • 41. 2. Construction d’une véranda pour M. Le Louet à Orvault Plan de situation Plan de masse 40
  • 42. 41
  • 43. EXTENSION ET RENOVATION D’UN HABITATION EXISTANTE EIRL Pierre BARRANGER Architecte / Longué-Jumelles / Octobre 2013 Phases: APS Maîtrise d’ouvrage: SCI Truffaut Maître d’œuvre: EIRL Pierre BARRANGER Architecte Description du projet: Le projet consiste en créer une extension d’un bâtiment de stockage de matériel agricole. Missions: Réalisation des plans, réalisation de APS, rendus et retouches des images. RDC 42 R+1
  • 45. PROJET DE MISE A L’IMAGE SELON NOUVELLE CHARTE GRAPHIQUE EIRL Pierre BARRANGER Architecte / Longué-Jumelles / Septembre 2013 Phases: NCI Maîtrise d’ouvrage: Garage MIRVILLE Maître d’œuvre: EIRL Pierre BARRANGER Architecte Description du projet: Extension d’un garage existante et nouvelle mise en charte graphique Missions: Réalisation des plans, rendus et retouches des images. PLAN RDC PROJET 44
  • 47. EXTENSION D’UN CHAI VITICOLE EIRL Pierre BARRANGER Architecte / Martigné- Briand / Mai 2013 Phases: DPC Maîtrise d’ouvrage: Domaine de la Maison Rouge Maître d’œuvre: EIRL Pierre BARRANGER Architecte Description du projet: Le projet consiste en créer l’extension d’un bâtiment à usage de chai viticole au lieu dit « La Maison Rouge » Missions: Réalisation des plans, réalisation du DPC, des rendus et retouches des images. PLAN DE MASSE PROJET 46
  • 49. PROJETS PERSONNELS Rendus des images Projet de réhabilitation d’une cuisine 48
  • 50. 49
  • 51. 50
  • 52. 51
  • 53. Projet de maison individuelle 52
  • 54. 53
