Circuits hydrauliques
Par Mr AMINE LOULIT
Septembre 2007

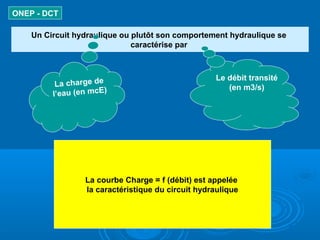

Un Circuit hydraulique ou plutôt son comportement hydraulique se
caractérise par
ONEP - DCT
La charge de
l’eau (en mcE)
Le débit transité
(en m3/s)
La courbe Charge = f (débit) est appelée
la caractéristique du circuit hydraulique

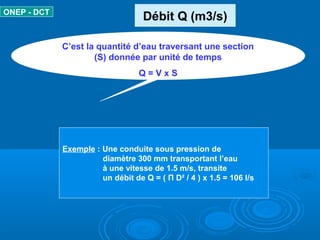

Débit Q (m3/s)ONEP - DCT
C’est la quantité d’eau traversant une section
(S) donnée par unité de temps
Q = V x S
Exemple : Une conduite sous pression de
diamètre 300 mm transportant l’eau
à une vitesse de 1.5 m/s, transite
un débit de Q = ( Π D² / 4 ) x 1.5 = 106 l/s
Pression
ONEP - DCT
C’est le rapport de la force par la section sur
laquelle elle est exercée : P = F / S
F : en Newton (N)
S : Section en m²
P en Pascal (Pa = N/m²)
Pour un liquide, la pression est la Résultante
des forces appliquées en un point d’eau par
unité de surface.
Pression statique
ONEP - DCT
C’est la pression de l’eau en un point quand le débit est nul
PS = ρ g h
- ρ : la masse volumique de l’eau (1000 g/m3)
- g : l’accélération de la pesanteur (9,81 m/s²)
- h : profondeur d’eau (m)
h
Patm
h
Patm
Unités de pression :
1 Bar = 100 000 Pa = 10 mcE
1 atmosphère = 1 atm = 1.013 Bar
ONEP - DCT
La pression est mesurée par un manomètre
qui indique La pression relative
La pression absolue est donnée par :
P absolue = P relative + P atmosphérique

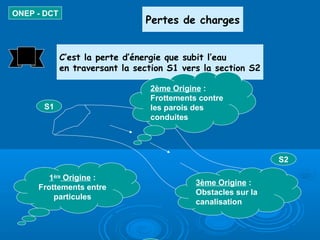

Pertes de charges
ONEP - DCT
C’est la perte d’énergie que subit l’eau
en traversant la section S1 vers la section S2
S2
S1
1ère
Origine :
Frottements entre
particules
3ème Origine :
Obstacles sur la
canalisation
2ème Origine :
Frottements contre
les parois des
conduites
2 types de pertes de charges :
Pdc linéaires
Pdc singulières
ONEP - DCT
Pdc linéaire = J = j L = f (v² / 2 g ) (L/D)
Pdc singulière = Ks v² / 2 g
ΔHt = 8 f Q² L/g Π² /D^5 + Σ Ks 8 Q²/Π² g D^4
ΔHt = Pdc linéaires + Pdc singulières
Pour une conduite
circulaire
Where: f = friction factor (unitless)
k = Darcy-Weisbach roughness height (m, ft)
Re
= Reynolds Number (unitless)
R = hydraulic radius (m, ft)
D = pipe diameter (m, ft)
ONEP - DCT
ONEP - DCT

• vs
- mean fluid velocity,
• L - characteristic length,
• μ - (absolute) dynamic fluid viscosity,
• ν - kinematic fluid viscosity: ν = μ / ρ (10^-6),
• ρ - fluid density.
Re = (4 Q L ) / ( Π D² ν )

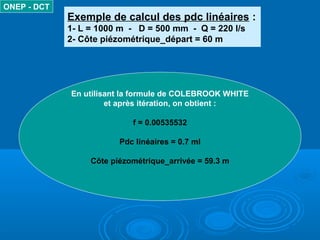

Exemple de calcul des pdc linéaires :
1- L = 1000 m - D = 500 mm - Q = 220 l/s
2- Côte piézométrique_départ = 60 m
ONEP - DCT
En utilisant la formule de COLEBROOK WHITE
et après itération, on obtient :
f = 0.00535532
Pdc linéaires = 0.7 ml
Côte piézométrique_arrivée = 59.3 m
ONEP - DCT

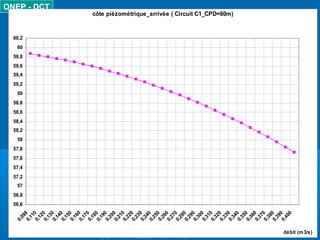

côte pièzométrique_arrivée ( Circuit C1_CPD=60m)
56,6
56,8
57
57,2
57,4
57,6
57,8
58
58,2
58,4
58,6
58,8
59
59,2
59,4
59,6
59,8
60
60,2
0,0980,1100,1200,1300,1400,1500,1600,1700,1800,1900,2000,2100,2200,2300,2400,2500,2600,2700,2800,2900,3000,3100,3200,3300,3400,3500,3600,3700,3800,3900,400
débit (m3/s)

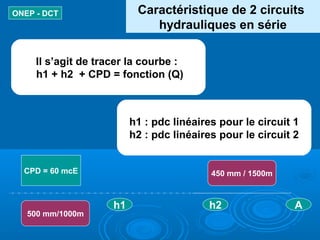

Caractéristique de 2 circuits
hydrauliques en série
ONEP - DCT
h1 : pdc linéaires pour le circuit 1
h2 : pdc linéaires pour le circuit 2
Il s’agit de tracer la courbe :
h1 + h2 + CPD = fonction (Q)
CPD = 60 mcE
A
500 mm/1000m
450 mm / 1500m
h1 h2

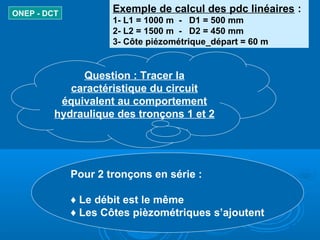

ONEP - DCT Exemple de calcul des pdc linéaires :
1- L1 = 1000 m - D1 = 500 mm
2- L2 = 1500 m - D2 = 450 mm
3- Côte piézométrique_départ = 60 m
Question : Tracer la
caractéristique du circuit
équivalent au comportement
hydraulique des tronçons 1 et 2
Pour 2 tronçons en série :
♦ Le débit est le même
♦ Les Côtes pièzométriques s’ajoutent
ONEP - DCT

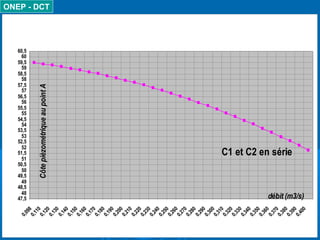

C1 et C2 en série
47,5
48
48,5
49
49,5
50
50,5
51
51,5
52
52,5
53
53,5
54
54,5
55
55,5
56
56,5
57
57,5
58
58,5
59
59,5
60
60,5
0,098
0,110
0,120
0,130
0,140
0,150
0,160
0,170
0,180
0,190
0,200
0,210
0,220
0,230
0,240
0,250
0,260
0,270
0,280
0,290
0,300
0,310
0,320
0,330
0,340
0,350
0,360
0,370
0,380
0,390
0,400
débit (m3/s)
CôtepièzométriqueaupointA
ONEP - DCT Caractéristique de 2 circuits
hydrauliques en paralléle
Q1 : débit traversant le circuit 1
Q2 : débit traversant le circuit 2
Il s’agit de tracer la courbe :
h + CPD = fonction (Q1+Q2)
A
Cp = 52.50 mcE
Cp = 50 mcE
400
m
m
/ 2000m
300 mm / 1000m
Question : Tracer la
caractéristique du circuit
équivalent au comportement
hydraulique des tronçons 1 et 2
au point A
Pour 2 tronçons en paralléle :
♦ Les débits s’accumulent
♦ La Côte pièzométrique est la même
ONEP - DCT
ONEP - DCT

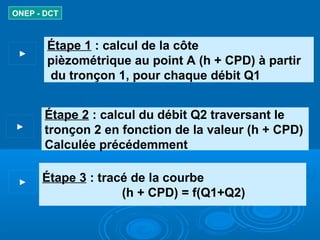

Étape 1 : calcul de la côte
pièzométrique au point A (h + CPD) à partir
du tronçon 1, pour chaque débit Q1
►
Étape 2 : calcul du débit Q2 traversant le
tronçon 2 en fonction de la valeur (h + CPD)
Calculée précédemment
►
Étape 3 : tracé de la courbe
(h + CPD) = f(Q1+Q2)
►
ONEP - DCT
C3 & C4 en paralléle
49,5
50
50,5
51
51,5
52
52,5
53
53,5
54
54,5
55
55,5
56
56,5
57
57,5
58
58,5
59
59,5
0,18 0,19 0,20 0,21 0,23 0,24 0,25 0,27 0,28 0,30 0,31 0,33 0,34 0,36 0,37 0,39 0,40 0,42 0,43 0,45 0,46
Débit (m3/s)
Côtepiézométrique(m)

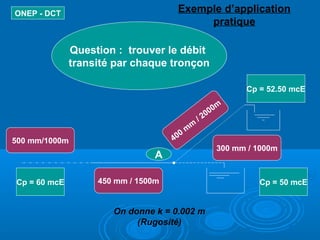

ONEP - DCT Exemple d’application
pratique
Cp = 60 mcE
A
Cp = 52.50 mcE
Cp = 50 mcE
500 mm/1000m
450 mm / 1500m
400
m
m
/ 2000m
300 mm / 1000m
Question : trouver le débit
transité par chaque tronçon

On donne k = 0.002 m
(Rugosité)
ONEP - DCT

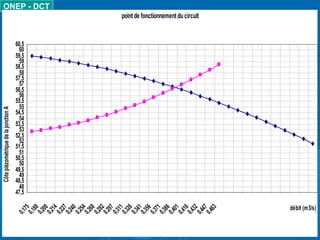

point de fonctionnement ducircuit
47,5
48
48,5
49
49,5
50
50,5
51
51,5
52
52,5
53
53,5
54
54,5
55
55,5
56
56,5
57
57,5
58
58,5
59
59,5
60
60,5
0,1750,188
0,2000,214
0,2270,240
0,2540,268
0,2820,297
0,3110,326
0,3410,356
0,3710,3860,401
0,4160,432
0,4470,463
débit (m3/s)
CôtepièzométriquedelajonctionA
ONEP - DCT
caractéristique du circuitC3
49,5
50
50,5
51
51,5
52
52,5
53
53,5
54
54,5
55
55,5
56
56,5
57
57,5
58
58,5
59
59,5
0,06 0,07 0,08 0,09 0,1 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,2 0,21 0,22 0,23 0,24 0,25 0,26
débit Q1
CôtepiézométriqueàlajonctionA
ONEP - DCT
Caractéristique du tronçon C4
49,5
50
50,5
51
51,5
52
52,5
53
53,5
54
54,5
55
55,5
56
56,5
57
57,5
58
58,5
59
59,5
0,115 0,118 0,120 0,124 0,127 0,130 0,134 0,138 0,142 0,147 0,151 0,156 0,161 0,166 0,171 0,176 0,181 0,186 0,192 0,197 0,203
débit Q2
CôtepiézométriqueaupointA
ONEP - DCT
Résultat :
- Le débit Total : Qt = 386 l/s
- Le débit Q1 = 210 l/s
- Le débit Q2 = 176 l/s
- Côte piézométrique au point A = 56.6 m
Au lieu d’utiliser la formule
de Colebrook White, on
arrive au même résultat si
on utilise les abaques des
conduites circulaires
fournies par les
fournisseurs
ONEP - DCT

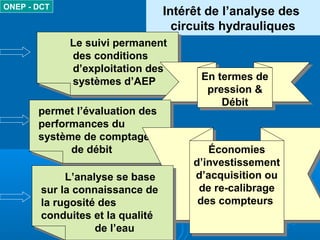

Intérêt de l’analyse des
circuits hydrauliques
Le suivi permanent
des conditions
d’exploitation des
systèmes d’AEP
Le suivi permanent
des conditions
d’exploitation des
systèmes d’AEP En termes de
pression &
Débit
En termes de
pression &
Débit
permet l’évaluation des
performances du
système de comptage
de débit
permet l’évaluation des
performances du
système de comptage
de débit Économies
d’investissement
d’acquisition ou
de re-calibrage
des compteurs
Économies
d’investissement
d’acquisition ou
de re-calibrage
des compteurs
L’analyse se base
sur la connaissance de
la rugosité des
conduites et la qualité
de l’eau
L’analyse se base
sur la connaissance de
la rugosité des
conduites et la qualité
de l’eau
ONEP - DCT
Nécessité de la tenue d’une base
de données d’exploitation
pour l’analyse
périodique (trimestrielle
ou mensuelle)
pour l’analyse
périodique (trimestrielle
ou mensuelle)
la disposition
d’une application
informatique
la disposition
d’une application
informatique
une structure
organisationnelle en
fonction du système
d’AEP
une structure
organisationnelle en
fonction du système
d’AEP

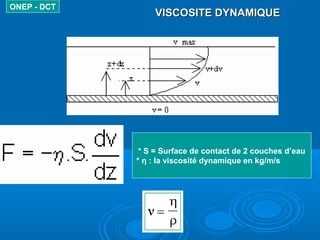

VISCOSITE DYNAMIQUEVISCOSITE DYNAMIQUE
ONEP - DCT
* S = Surface de contact de 2 couches d’eau
* η : la viscosité dynamique en kg/m/s

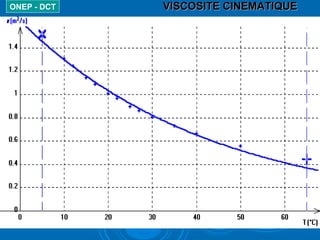

VISCOSITE CINEMATIQUEVISCOSITE CINEMATIQUE   ONEP - DCT
ONEP - DCT
Temp
°C
Viscosité
cinématique
(x 10-6
)
°C m2
/s
5 1,520
10 1,308
11 1,275
12 1,241
13 1,208
14 1,174
15 1,141
16 1,115
17 1,088
18 1,061
19 1,034
20 1,005
Temp
°C
Viscosité
cinématique
(x 10-6
)
°C m2
/s
21 0,985
22 0,963
23 0,941
24 0,919
25 0,896
26 0,878
27 0,856
28 0,841
29 0,823
30 0,804
35 0,727
40 0,661
50 0,556

Contenu connexe

Tendances

Pompes et stations de pompage
Pompes et stations de pompagePompes et stations de pompage
Pompes et stations de pompage
JOEL M. ZINSALO, Ph.D.

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

2 hydraulique-industriel
2 hydraulique-industriel2 hydraulique-industriel
2 hydraulique-industriel
elmandoub

MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE  STATION DE POMPAGE.docxMEMOIR FIN D'ETUDE  STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx
SimoFbmc

cm_machine_synchrone.ppt
cm_machine_synchrone.pptcm_machine_synchrone.ppt
cm_machine_synchrone.ppt
IMADABOUDRAR1

Pompes
PompesPompes
Chapitre VI : Machines à courant continu
Chapitre VI : Machines à courant continuChapitre VI : Machines à courant continu
Chapitre VI : Machines à courant continu
Mohamed Khalfaoui

Demarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_profDemarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_prof
Boubakri Mohamed

Adduction en Eau Potable
Adduction en Eau PotableAdduction en Eau Potable
Adduction en Eau Potable
Roland Yonaba

Symbolisation symboles pneumatique
Symbolisation symboles pneumatiqueSymbolisation symboles pneumatique
Symbolisation symboles pneumatique
youri59490

moteur.ppt
moteur.pptmoteur.ppt
moteur.ppt
LassouagChafaa

Cours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantesCours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantes
Christophe Palermo

Circuits Base Hydraulique
Circuits Base HydrauliqueCircuits Base Hydraulique
Circuits Base Hydraulique
youri59490

Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdaleEtude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
abdelghani1993

Chap 5 pompes
Chap 5 pompesChap 5 pompes
Chap 5 pompes
bouafia ahmed

Présentation soutenance du PFE
Présentation soutenance du PFEPrésentation soutenance du PFE
Présentation soutenance du PFE
marouan barssa

H0 constitution-circuit-hydraulique
H0 constitution-circuit-hydrauliqueH0 constitution-circuit-hydraulique
H0 constitution-circuit-hydraulique
mohamed messaoudi

Cours --hydraulique-thorique-dbit-vitesse
Cours --hydraulique-thorique-dbit-vitesseCours --hydraulique-thorique-dbit-vitesse
Cours --hydraulique-thorique-dbit-vitesse
iro2

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés
toumed


Tendances (20)

Pompes et stations de pompage
Pompes et stations de pompagePompes et stations de pompage
Pompes et stations de pompage

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

2 hydraulique-industriel
2 hydraulique-industriel2 hydraulique-industriel
2 hydraulique-industriel

MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE  STATION DE POMPAGE.docxMEMOIR FIN D'ETUDE  STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx

cm_machine_synchrone.ppt
cm_machine_synchrone.pptcm_machine_synchrone.ppt
cm_machine_synchrone.ppt

Pompes
PompesPompes
Pompes

Chapitre VI : Machines à courant continu
Chapitre VI : Machines à courant continuChapitre VI : Machines à courant continu
Chapitre VI : Machines à courant continu

Demarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_profDemarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_prof

Adduction en Eau Potable
Adduction en Eau PotableAdduction en Eau Potable
Adduction en Eau Potable

Symbolisation symboles pneumatique
Symbolisation symboles pneumatiqueSymbolisation symboles pneumatique
Symbolisation symboles pneumatique

moteur.ppt
moteur.pptmoteur.ppt
moteur.ppt

Cours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantesCours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantes

Circuits Base Hydraulique
Circuits Base HydrauliqueCircuits Base Hydraulique
Circuits Base Hydraulique

Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdaleEtude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale

Chap 5 pompes
Chap 5 pompesChap 5 pompes
Chap 5 pompes

Présentation soutenance du PFE
Présentation soutenance du PFEPrésentation soutenance du PFE
Présentation soutenance du PFE

H0 constitution-circuit-hydraulique
H0 constitution-circuit-hydrauliqueH0 constitution-circuit-hydraulique
H0 constitution-circuit-hydraulique

Cours --hydraulique-thorique-dbit-vitesse
Cours --hydraulique-thorique-dbit-vitesseCours --hydraulique-thorique-dbit-vitesse
Cours --hydraulique-thorique-dbit-vitesse

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés


En vedette

Introduction au modèle EPANET
Introduction au modèle EPANETIntroduction au modèle EPANET
Introduction au modèle EPANET
Roland Yonaba

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1
yacine iskounen

4 hydraulique principes de base
4 hydraulique principes de base4 hydraulique principes de base
4 hydraulique principes de base
jean

04008 T310ind C Dossier Technique PéDagogique
04008 T310ind C Dossier Technique PéDagogique04008 T310ind C Dossier Technique PéDagogique
04008 T310ind C Dossier Technique PéDagogique
youri59490

Essai charade !!!!
Essai charade !!!!Essai charade !!!!
Essai charade !!!!
Béjuit racing truck

dossier MEI
dossier MEIdossier MEI
dossier MEI
youri59490

Oscaro - Conseils mecaniques - émetteur et récepteur
Oscaro - Conseils mecaniques -  émetteur et récepteurOscaro - Conseils mecaniques -  émetteur et récepteur
Oscaro - Conseils mecaniques - émetteur et récepteur
Oscaro

04 fonction eclairage_signalisation
04 fonction eclairage_signalisation04 fonction eclairage_signalisation
04 fonction eclairage_signalisation
Abdellah HILALI

Offre de séminaire incentive sur circuit automobile
Offre de séminaire incentive sur circuit automobileOffre de séminaire incentive sur circuit automobile
Offre de séminaire incentive sur circuit automobile
MCBG Conseil

RèGles De CâBlage éLectrique
RèGles De CâBlage éLectriqueRèGles De CâBlage éLectrique
RèGles De CâBlage éLectrique
youri59490

Système de précâblage rapide - la révolution de l'installation électrique
Système de précâblage rapide - la révolution de l'installation électriqueSystème de précâblage rapide - la révolution de l'installation électrique
Système de précâblage rapide - la révolution de l'installation électrique
Gimélec

Cablage
CablageCablage
Cablage
Anas Tounsi

Dictionnaire critique automobile
Dictionnaire critique automobileDictionnaire critique automobile
Dictionnaire critique automobile
sadmaximus

cours-regulation-automatique-analogique
cours-regulation-automatique-analogiquecours-regulation-automatique-analogique
cours-regulation-automatique-analogique
automationdcs

003 alternateur-regulation-depannage
003 alternateur-regulation-depannage003 alternateur-regulation-depannage
003 alternateur-regulation-depannage
EDM SA

Capteurs
CapteursCapteurs
Système d'allumage
Système d'allumageSystème d'allumage
Système d'allumage
Abdelatif Laghrissi

Cour techno la boite de vitesse
Cour techno la boite de vitesseCour techno la boite de vitesse
Cour techno la boite de vitesse
Aziz En-nassiri

1 introduction générale à l'automatique slideshare
1 introduction générale à l'automatique slideshare1 introduction générale à l'automatique slideshare
1 introduction générale à l'automatique slideshare
Kheddioui


En vedette (20)

Introduction au modèle EPANET
Introduction au modèle EPANETIntroduction au modèle EPANET
Introduction au modèle EPANET

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1

4 hydraulique principes de base
4 hydraulique principes de base4 hydraulique principes de base
4 hydraulique principes de base

Bibliographique
BibliographiqueBibliographique
Bibliographique

04008 T310ind C Dossier Technique PéDagogique
04008 T310ind C Dossier Technique PéDagogique04008 T310ind C Dossier Technique PéDagogique
04008 T310ind C Dossier Technique PéDagogique

Essai charade !!!!
Essai charade !!!!Essai charade !!!!
Essai charade !!!!

dossier MEI
dossier MEIdossier MEI
dossier MEI

Oscaro - Conseils mecaniques - émetteur et récepteur
Oscaro - Conseils mecaniques -  émetteur et récepteurOscaro - Conseils mecaniques -  émetteur et récepteur
Oscaro - Conseils mecaniques - émetteur et récepteur

04 fonction eclairage_signalisation
04 fonction eclairage_signalisation04 fonction eclairage_signalisation
04 fonction eclairage_signalisation

Offre de séminaire incentive sur circuit automobile
Offre de séminaire incentive sur circuit automobileOffre de séminaire incentive sur circuit automobile
Offre de séminaire incentive sur circuit automobile

RèGles De CâBlage éLectrique
RèGles De CâBlage éLectriqueRèGles De CâBlage éLectrique
RèGles De CâBlage éLectrique

Système de précâblage rapide - la révolution de l'installation électrique
Système de précâblage rapide - la révolution de l'installation électriqueSystème de précâblage rapide - la révolution de l'installation électrique
Système de précâblage rapide - la révolution de l'installation électrique

Cablage
CablageCablage
Cablage

Dictionnaire critique automobile
Dictionnaire critique automobileDictionnaire critique automobile
Dictionnaire critique automobile

cours-regulation-automatique-analogique
cours-regulation-automatique-analogiquecours-regulation-automatique-analogique
cours-regulation-automatique-analogique

003 alternateur-regulation-depannage
003 alternateur-regulation-depannage003 alternateur-regulation-depannage
003 alternateur-regulation-depannage

Capteurs
CapteursCapteurs
Capteurs

Système d'allumage
Système d'allumageSystème d'allumage
Système d'allumage

Cour techno la boite de vitesse
Cour techno la boite de vitesseCour techno la boite de vitesse
Cour techno la boite de vitesse

1 introduction générale à l'automatique slideshare
1 introduction générale à l'automatique slideshare1 introduction générale à l'automatique slideshare
1 introduction générale à l'automatique slideshare


Similaire à Circuit hydraulique

calcule VRD
calcule VRDcalcule VRD
calcule VRD
Ahmed Touati

10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
KawtarBz1

4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe
4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe
4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe
Abderrahim Nadifi

Chap1_Ecoulement&Pertes.pdf
Chap1_Ecoulement&Pertes.pdfChap1_Ecoulement&Pertes.pdf
Chap1_Ecoulement&Pertes.pdf
gnennna

Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdfCours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
OusswaHalleb

Présentation voirie et assainissement PFE V.F.pptx
Présentation voirie et assainissement PFE V.F.pptxPrésentation voirie et assainissement PFE V.F.pptx
Présentation voirie et assainissement PFE V.F.pptx
Soufiane88

présentation cours routes2 TR 2010d.pdf
présentation cours routes2 TR 2010d.pdfprésentation cours routes2 TR 2010d.pdf
présentation cours routes2 TR 2010d.pdf
marieme4

Ds 2006 2011
Ds 2006 2011Ds 2006 2011
Ds 2006 2011
Maha Hariri

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
Mayssa Rjaibia

Exposé de Stage en IRRIGATION LOCALISEE
 Exposé de Stage en IRRIGATION LOCALISEE Exposé de Stage en IRRIGATION LOCALISEE
Exposé de Stage en IRRIGATION LOCALISEE
YasserBellahcene2

B40 - annexe[ocr]
B40 - annexe[ocr]B40 - annexe[ocr]
B40 - annexe[ocr]
Adel Nehaoua

2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
Anas Tounsi

Debitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fxDebitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fx
Europages2

ppt ass pfe aym.ppt
ppt ass pfe aym.pptppt ass pfe aym.ppt
ppt ass pfe aym.ppt
AyoubVb

Dimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseauDimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseau
jumeaux

Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA ThéoriqueCorrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
RAMZI EL IDRISSI

Chapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdf
Chapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdfChapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdf
Chapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdf
FatimazahraEssekai

Ponts Nitrure de Niobium
Ponts Nitrure de NiobiumPonts Nitrure de Niobium
Ponts Nitrure de Niobium
davidecamm

Impulsionnel
ImpulsionnelImpulsionnel
Impulsionnel
MecmedMomod

Lsa42.2
Lsa42.2Lsa42.2

Similaire à Circuit hydraulique (20)

calcule VRD
calcule VRDcalcule VRD
calcule VRD

10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf

4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe
4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe
4 machines-hydrauliques-couplage-et-point-de-fonctionnement-d-une-pompe

Chap1_Ecoulement&Pertes.pdf
Chap1_Ecoulement&Pertes.pdfChap1_Ecoulement&Pertes.pdf
Chap1_Ecoulement&Pertes.pdf

Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdfCours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf

Présentation voirie et assainissement PFE V.F.pptx
Présentation voirie et assainissement PFE V.F.pptxPrésentation voirie et assainissement PFE V.F.pptx
Présentation voirie et assainissement PFE V.F.pptx

présentation cours routes2 TR 2010d.pdf
présentation cours routes2 TR 2010d.pdfprésentation cours routes2 TR 2010d.pdf
présentation cours routes2 TR 2010d.pdf

Ds 2006 2011
Ds 2006 2011Ds 2006 2011
Ds 2006 2011

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable

Exposé de Stage en IRRIGATION LOCALISEE
 Exposé de Stage en IRRIGATION LOCALISEE Exposé de Stage en IRRIGATION LOCALISEE
Exposé de Stage en IRRIGATION LOCALISEE

B40 - annexe[ocr]
B40 - annexe[ocr]B40 - annexe[ocr]
B40 - annexe[ocr]

2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan

Debitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fxDebitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fx

ppt ass pfe aym.ppt
ppt ass pfe aym.pptppt ass pfe aym.ppt
ppt ass pfe aym.ppt

Dimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseauDimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseau

Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA ThéoriqueCorrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique

Chapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdf
Chapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdfChapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdf
Chapitre II- Theìorie e Froude et limite de Betz [Autosaved].pdf

Ponts Nitrure de Niobium
Ponts Nitrure de NiobiumPonts Nitrure de Niobium
Ponts Nitrure de Niobium

Impulsionnel
ImpulsionnelImpulsionnel
Impulsionnel

Lsa42.2
Lsa42.2Lsa42.2
Lsa42.2


Circuit hydraulique

  • 1. Circuits hydrauliques Par Mr AMINE LOULIT Septembre 2007
  • 2. Un Circuit hydraulique ou plutôt son comportement hydraulique se caractérise par ONEP - DCT La charge de l’eau (en mcE) Le débit transité (en m3/s) La courbe Charge = f (débit) est appelée la caractéristique du circuit hydraulique
  • 3. Débit Q (m3/s)ONEP - DCT C’est la quantité d’eau traversant une section (S) donnée par unité de temps Q = V x S Exemple : Une conduite sous pression de diamètre 300 mm transportant l’eau à une vitesse de 1.5 m/s, transite un débit de Q = ( Π D² / 4 ) x 1.5 = 106 l/s
  • 4. Pression ONEP - DCT C’est le rapport de la force par la section sur laquelle elle est exercée : P = F / S F : en Newton (N) S : Section en m² P en Pascal (Pa = N/m²) Pour un liquide, la pression est la Résultante des forces appliquées en un point d’eau par unité de surface.
  • 5. Pression statique ONEP - DCT C’est la pression de l’eau en un point quand le débit est nul PS = ρ g h - ρ : la masse volumique de l’eau (1000 g/m3) - g : l’accélération de la pesanteur (9,81 m/s²) - h : profondeur d’eau (m) h Patm h Patm
  • 6. Unités de pression : 1 Bar = 100 000 Pa = 10 mcE 1 atmosphère = 1 atm = 1.013 Bar ONEP - DCT La pression est mesurée par un manomètre qui indique La pression relative La pression absolue est donnée par : P absolue = P relative + P atmosphérique
  • 7. Pertes de charges ONEP - DCT C’est la perte d’énergie que subit l’eau en traversant la section S1 vers la section S2 S2 S1 1ère Origine : Frottements entre particules 3ème Origine : Obstacles sur la canalisation 2ème Origine : Frottements contre les parois des conduites
  • 8. 2 types de pertes de charges : Pdc linéaires Pdc singulières ONEP - DCT Pdc linéaire = J = j L = f (v² / 2 g ) (L/D) Pdc singulière = Ks v² / 2 g ΔHt = 8 f Q² L/g Π² /D^5 + Σ Ks 8 Q²/Π² g D^4 ΔHt = Pdc linéaires + Pdc singulières Pour une conduite circulaire
  • 9. Where: f = friction factor (unitless) k = Darcy-Weisbach roughness height (m, ft) Re = Reynolds Number (unitless) R = hydraulic radius (m, ft) D = pipe diameter (m, ft) ONEP - DCT
  • 10. ONEP - DCT                                            • vs - mean fluid velocity, • L - characteristic length, • μ - (absolute) dynamic fluid viscosity, • ν - kinematic fluid viscosity: ν = μ / ρ (10^-6), • ρ - fluid density. Re = (4 Q L ) / ( Π D² ν )
  • 11. Exemple de calcul des pdc linéaires : 1- L = 1000 m - D = 500 mm - Q = 220 l/s 2- Côte piézométrique_départ = 60 m ONEP - DCT En utilisant la formule de COLEBROOK WHITE et après itération, on obtient : f = 0.00535532 Pdc linéaires = 0.7 ml Côte piézométrique_arrivée = 59.3 m
  • 12. ONEP - DCT côte pièzométrique_arrivée ( Circuit C1_CPD=60m) 56,6 56,8 57 57,2 57,4 57,6 57,8 58 58,2 58,4 58,6 58,8 59 59,2 59,4 59,6 59,8 60 60,2 0,0980,1100,1200,1300,1400,1500,1600,1700,1800,1900,2000,2100,2200,2300,2400,2500,2600,2700,2800,2900,3000,3100,3200,3300,3400,3500,3600,3700,3800,3900,400 débit (m3/s)
  • 13. Caractéristique de 2 circuits hydrauliques en série ONEP - DCT h1 : pdc linéaires pour le circuit 1 h2 : pdc linéaires pour le circuit 2 Il s’agit de tracer la courbe : h1 + h2 + CPD = fonction (Q) CPD = 60 mcE A 500 mm/1000m 450 mm / 1500m h1 h2
  • 14. ONEP - DCT Exemple de calcul des pdc linéaires : 1- L1 = 1000 m - D1 = 500 mm 2- L2 = 1500 m - D2 = 450 mm 3- Côte piézométrique_départ = 60 m Question : Tracer la caractéristique du circuit équivalent au comportement hydraulique des tronçons 1 et 2 Pour 2 tronçons en série : ♦ Le débit est le même ♦ Les Côtes pièzométriques s’ajoutent
  • 15. ONEP - DCT C1 et C2 en série 47,5 48 48,5 49 49,5 50 50,5 51 51,5 52 52,5 53 53,5 54 54,5 55 55,5 56 56,5 57 57,5 58 58,5 59 59,5 60 60,5 0,098 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 0,190 0,200 0,210 0,220 0,230 0,240 0,250 0,260 0,270 0,280 0,290 0,300 0,310 0,320 0,330 0,340 0,350 0,360 0,370 0,380 0,390 0,400 débit (m3/s) CôtepièzométriqueaupointA
  • 16. ONEP - DCT Caractéristique de 2 circuits hydrauliques en paralléle Q1 : débit traversant le circuit 1 Q2 : débit traversant le circuit 2 Il s’agit de tracer la courbe : h + CPD = fonction (Q1+Q2) A Cp = 52.50 mcE Cp = 50 mcE 400 m m / 2000m 300 mm / 1000m
  • 17. Question : Tracer la caractéristique du circuit équivalent au comportement hydraulique des tronçons 1 et 2 au point A Pour 2 tronçons en paralléle : ♦ Les débits s’accumulent ♦ La Côte pièzométrique est la même ONEP - DCT
  • 18. ONEP - DCT Étape 1 : calcul de la côte pièzométrique au point A (h + CPD) à partir du tronçon 1, pour chaque débit Q1 ► Étape 2 : calcul du débit Q2 traversant le tronçon 2 en fonction de la valeur (h + CPD) Calculée précédemment ► Étape 3 : tracé de la courbe (h + CPD) = f(Q1+Q2) ►
  • 19. ONEP - DCT C3 & C4 en paralléle 49,5 50 50,5 51 51,5 52 52,5 53 53,5 54 54,5 55 55,5 56 56,5 57 57,5 58 58,5 59 59,5 0,18 0,19 0,20 0,21 0,23 0,24 0,25 0,27 0,28 0,30 0,31 0,33 0,34 0,36 0,37 0,39 0,40 0,42 0,43 0,45 0,46 Débit (m3/s) Côtepiézométrique(m)
  • 20. ONEP - DCT Exemple d’application pratique Cp = 60 mcE A Cp = 52.50 mcE Cp = 50 mcE 500 mm/1000m 450 mm / 1500m 400 m m / 2000m 300 mm / 1000m Question : trouver le débit transité par chaque tronçon                                            On donne k = 0.002 m (Rugosité)
  • 21. ONEP - DCT point de fonctionnement ducircuit 47,5 48 48,5 49 49,5 50 50,5 51 51,5 52 52,5 53 53,5 54 54,5 55 55,5 56 56,5 57 57,5 58 58,5 59 59,5 60 60,5 0,1750,188 0,2000,214 0,2270,240 0,2540,268 0,2820,297 0,3110,326 0,3410,356 0,3710,3860,401 0,4160,432 0,4470,463 débit (m3/s) CôtepièzométriquedelajonctionA
  • 22. ONEP - DCT caractéristique du circuitC3 49,5 50 50,5 51 51,5 52 52,5 53 53,5 54 54,5 55 55,5 56 56,5 57 57,5 58 58,5 59 59,5 0,06 0,07 0,08 0,09 0,1 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,2 0,21 0,22 0,23 0,24 0,25 0,26 débit Q1 CôtepiézométriqueàlajonctionA
  • 23. ONEP - DCT Caractéristique du tronçon C4 49,5 50 50,5 51 51,5 52 52,5 53 53,5 54 54,5 55 55,5 56 56,5 57 57,5 58 58,5 59 59,5 0,115 0,118 0,120 0,124 0,127 0,130 0,134 0,138 0,142 0,147 0,151 0,156 0,161 0,166 0,171 0,176 0,181 0,186 0,192 0,197 0,203 débit Q2 CôtepiézométriqueaupointA
  • 24. ONEP - DCT Résultat :  - Le débit Total : Qt = 386 l/s - Le débit Q1 = 210 l/s - Le débit Q2 = 176 l/s - Côte piézométrique au point A = 56.6 m Au lieu d’utiliser la formule de Colebrook White, on arrive au même résultat si on utilise les abaques des conduites circulaires fournies par les fournisseurs
  • 25. ONEP - DCT Intérêt de l’analyse des circuits hydrauliques Le suivi permanent des conditions d’exploitation des systèmes d’AEP Le suivi permanent des conditions d’exploitation des systèmes d’AEP En termes de pression & Débit En termes de pression & Débit permet l’évaluation des performances du système de comptage de débit permet l’évaluation des performances du système de comptage de débit Économies d’investissement d’acquisition ou de re-calibrage des compteurs Économies d’investissement d’acquisition ou de re-calibrage des compteurs L’analyse se base sur la connaissance de la rugosité des conduites et la qualité de l’eau L’analyse se base sur la connaissance de la rugosité des conduites et la qualité de l’eau
  • 26. ONEP - DCT Nécessité de la tenue d’une base de données d’exploitation pour l’analyse périodique (trimestrielle ou mensuelle) pour l’analyse périodique (trimestrielle ou mensuelle) la disposition d’une application informatique la disposition d’une application informatique une structure organisationnelle en fonction du système d’AEP une structure organisationnelle en fonction du système d’AEP
  • 27. VISCOSITE DYNAMIQUEVISCOSITE DYNAMIQUE   ONEP - DCT * S = Surface de contact de 2 couches d’eau * η : la viscosité dynamique en kg/m/s
  • 29. ONEP - DCT Temp °C Viscosité cinématique (x 10-6 ) °C m2 /s 5 1,520 10 1,308 11 1,275 12 1,241 13 1,208 14 1,174 15 1,141 16 1,115 17 1,088 18 1,061 19 1,034 20 1,005 Temp °C Viscosité cinématique (x 10-6 ) °C m2 /s 21 0,985 22 0,963 23 0,941 24 0,919 25 0,896 26 0,878 27 0,856 28 0,841 29 0,823 30 0,804 35 0,727 40 0,661 50 0,556
