Le document présente la technologie Bluetooth Low Energy (BLE) et son application à travers les ibeacons, des dispositifs permettant la géolocalisation indoor et l'interaction avec les smartphones. Il aborde les enjeux et opportunités d'ibeacons pour les entreprises, comme la personnalisation de notifications et la domotique. En outre, le texte détaille le fonctionnement et les limitations de cette technologie ainsi que son impact sur l'engagement des utilisateurs avec des applications mobiles.

1. #LinkValue #TheGreatPlaceToGeek
iBeacon
Les dessous d’une technologie mobile orientée business

2. LinkValue
#TheGreatPlaceToGeek

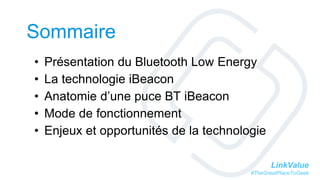

Sommaire
• Présentation du Bluetooth Low Energy
• La technologie iBeacon
• Anatomie d’une puce BT iBeacon
• Mode de fonctionnement
• Enjeux et opportunités de la technologie

3. Présentation du
Bluetooth Low Energy

4. LinkValue
#TheGreatPlaceToGeek

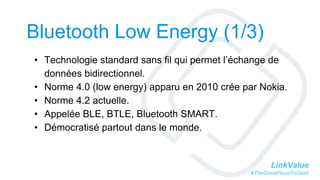

Bluetooth Low Energy (1/3)
• Technologie standard sans fil qui permet l’échange de
données bidirectionnel.
• Norme 4.0 (low energy) apparu en 2010 crée par Nokia.
• Norme 4.2 actuelle.
• Appelée BLE, BTLE, Bluetooth SMART.
• Démocratisé partout dans le monde.

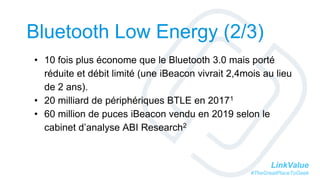

5. LinkValue
#TheGreatPlaceToGeek
Bluetooth Low Energy (2/3)
• 10 fois plus économe que le Bluetooth 3.0 mais porté
réduite et débit limité (une iBeacon vivrait 2,4mois au lieu
de 2 ans).
• 20 milliard de périphériques BTLE en 20171
• 60 million de puces iBeacon vendu en 2019 selon le
cabinet d’analyse ABI Research2

6. LinkValue
#TheGreatPlaceToGeek

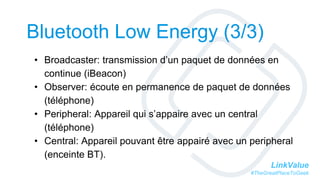

Bluetooth Low Energy (3/3)
• Broadcaster: transmission d’un paquet de données en
continue (iBeacon)
• Observer: écoute en permanence de paquet de données
(téléphone)
• Peripheral: Appareil qui s’appaire avec un central
(téléphone)
• Central: Appareil pouvant être appairé avec un peripheral
(enceinte BT).

7. La technologie
iBeacon

8. LinkValue
#TheGreatPlaceToGeek

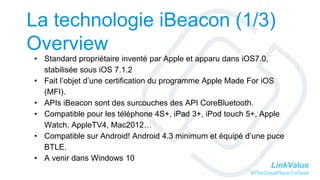

La technologie iBeacon (1/3)
Overview
• Standard propriétaire inventé par Apple et apparu dans iOS7.0,
stabilisée sous iOS 7.1.2
• Fait l’objet d’une certification du programme Apple Made For iOS
(MFI).
• APIs iBeacon sont des surcouches des API CoreBluetooth.
• Compatible pour les téléphone 4S+, iPad 3+, iPod touch 5+, Apple
Watch, AppleTV4, Mac2012…
• Compatible sur Android! Android 4.3 minimum et équipé d’une puce
BTLE.
• A venir dans Windows 10

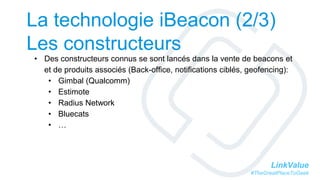

9. LinkValue
#TheGreatPlaceToGeek
La technologie iBeacon (2/3)
Les constructeurs
• Des constructeurs connus se sont lancés dans la vente de beacons et
et de produits associés (Back-office, notifications ciblés, geofencing):
• Gimbal (Qualcomm)
• Estimote
• Radius Network
• Bluecats
• …

10. LinkValue
#TheGreatPlaceToGeek
La technologie iBeacon (3/3)
détail d’implémentation
• L’app est réveillé (même apres un rédemarrage du device) si
abonnements aux methodes delegate de géolocalisation suivantes
• didEnterRegion(CLRegion region){…}
• didExitRegion(CLRegion region) {…}
• didRangeBeacons:(Beacon[] beacons, CLBeaconRegion region){…}

11. Anatomie d’une
iBeacon

12. LinkValue
#TheGreatPlaceToGeek

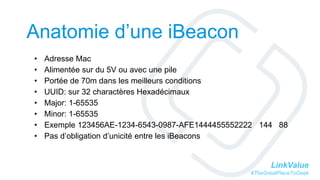

Anatomie d’une iBeacon
• Adresse Mac
• Alimentée sur du 5V ou avec une pile
• Portée de 70m dans les meilleurs conditions
• UUID: sur 32 charactères Hexadécimaux
• Major: 1-65535
• Minor: 1-65535
• Exemple 123456AE-1234-6543-0987-AFE1444455552222 144 88
• Pas d’obligation d’unicité entre les iBeacons

13. Mode de
fonctionnement

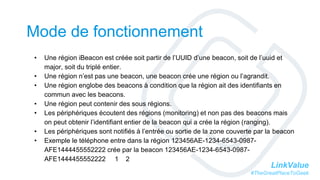

14. LinkValue
#TheGreatPlaceToGeek
Mode de fonctionnement
• Une région iBeacon est créée soit partir de l’UUID d’une beacon, soit de l’uuid et
major, soit du triplé entier.
• Une région n’est pas une beacon, une beacon crée une région ou l’agrandit.
• Une région englobe des beacons à condition que la région ait des identifiants en
commun avec les beacons.
• Une région peut contenir des sous régions.
• Les périphériques écoutent des régions (monitoring) et non pas des beacons mais
on peut obtenir l’identifiant entier de la beacon qui a crée la région (ranging).
• Les périphériques sont notifiés à l’entrée ou sortie de la zone couverte par la beacon
• Exemple le téléphone entre dans la région 123456AE-1234-6543-0987-
AFE1444455552222 crée par la beacon 123456AE-1234-6543-0987-
AFE1444455552222 1 2

15. LinkValue
#TheGreatPlaceToGeek

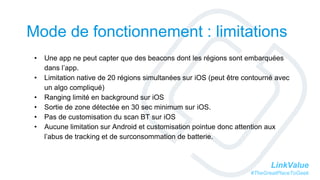

Mode de fonctionnement : limitations
• Une app ne peut capter que des beacons dont les régions sont embarquées
dans l’app.
• Limitation native de 20 régions simultanées sur iOS (peut être contourné avec
un algo compliqué)
• Ranging limité en background sur iOS
• Sortie de zone détectée en 30 sec minimum sur iOS.
• Pas de customisation du scan BT sur iOS
• Aucune limitation sur Android et customisation pointue donc attention aux
l’abus de tracking et de surconsommation de batterie.

16. Enjeux et
opportunités

17. LinkValue
#TheGreatPlaceToGeek

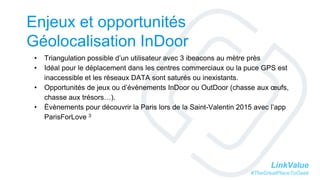

Enjeux et opportunités
Géolocalisation InDoor
• Triangulation possible d’un utilisateur avec 3 ibeacons au mètre près
• Idéal pour le déplacement dans les centres commerciaux ou la puce GPS est
inaccessible et les réseaux DATA sont saturés ou inexistants.
• Opportunités de jeux ou d’évènements InDoor ou OutDoor (chasse aux œufs,
chasse aux trésors…).
• Èvènements pour découvrir la Paris lors de la Saint-Valentin 2015 avec l’app
ParisForLove 3

18. LinkValue
#TheGreatPlaceToGeek

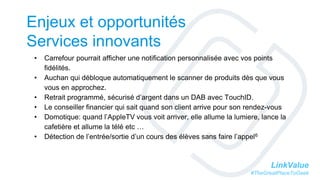

Enjeux et opportunités
Services innovants
• Carrefour pourrait afficher une notification personnalisée avec vos points
fidélités.
• Auchan qui débloque automatiquement le scanner de produits dès que vous
vous en approchez.
• Retrait programmé, sécurisé d’argent dans un DAB avec TouchID.
• Le conseiller financier qui sait quand son client arrive pour son rendez-vous
• Domotique: quand l’AppleTV vous voit arriver, elle allume la lumiere, lance la
cafetière et allume la télé etc …
• Détection de l’entrée/sortie d’un cours des élèves sans faire l’appel6

19. LinkValue
#TheGreatPlaceToGeek

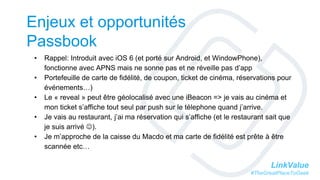

Enjeux et opportunités
Passbook
• Rappel: Introduit avec iOS 6 (et porté sur Android, et WindowPhone),
fonctionne avec APNS mais ne sonne pas et ne réveille pas d’app
• Portefeuille de carte de fidélité, de coupon, ticket de cinéma, réservations pour
événements…)
• Le « reveal » peut être géolocalisé avec une iBeacon => je vais au cinéma et
mon ticket s’affiche tout seul par push sur le télephone quand j’arrive.
• Je vais au restaurant, j’ai ma réservation qui s’affiche (et le restaurant sait que
je suis arrivé ).
• Je m’approche de la caisse du Macdo et ma carte de fidélité est prête à être
scannée etc…

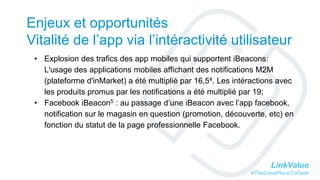

20. LinkValue
#TheGreatPlaceToGeek
Enjeux et opportunités
Vitalité de l’app via l’intéractivité utilisateur
• Explosion des trafics des app mobiles qui supportent iBeacons:
L'usage des applications mobiles affichant des notifications M2M
(plateforme d'inMarket) a été multiplié par 16,54. Les intéractions avec
les produits promus par les notifications a été multiplié par 19;
• Facebook iBeacon5 : au passage d’une iBeacon avec l’app facebook,
notification sur le magasin en question (promotion, découverte, etc) en
fonction du statut de la page professionnelle Facebook.

21. LinkValue
#TheGreatPlaceToGeek

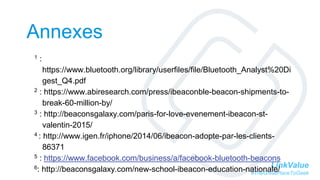

Annexes
1 :
https://www.bluetooth.org/library/userfiles/file/Bluetooth_Analyst%20Di
gest_Q4.pdf
2 : https://www.abiresearch.com/press/ibeaconble-beacon-shipments-to-
break-60-million-by/
3 : http://beaconsgalaxy.com/paris-for-love-evenement-ibeacon-st-
valentin-2015/
4 : http://www.igen.fr/iphone/2014/06/ibeacon-adopte-par-les-clients-
86371
5 : https://www.facebook.com/business/a/facebook-bluetooth-beacons
6: http://beaconsgalaxy.com/new-school-ibeacon-education-nationale/

22. LinkValue
#TheGreatPlaceToGeek

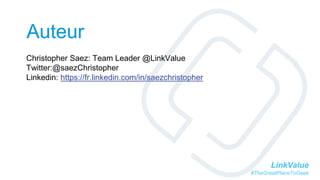

Auteur
Christopher Saez: Team Leader @LinkValue
Twitter:@saezChristopher
Linkedin: https://fr.linkedin.com/in/saezchristopher
