Introduction à la big data V2
Le document présente une formation d'initiation au Big Data, couvrant des concepts, architectures, et outils pour les architectes et consultants. Il aborde les enjeux du Big Data, les technologies architectures sous-jacentes, ainsi que des cas d'usages concrets dans divers secteurs. Enfin, il décrit des bases de données NoSQL comme MongoDB et Cassandra, ainsi que la solution Hadoop et son écosystème.
![cours raspberry [Enregistrement automatique].pptx](https://cdn.slidesharecdn.com/ss_thumbnails/coursraspberryenregistrementautomatique-260206145736-b1015531-thumbnail.jpg?width=640&height=640&fit=bounds)
Introduction à la big data V2
- 1. Formation Big Data Initiation,concepts, architectures, administration et développements pour architecte et consultant

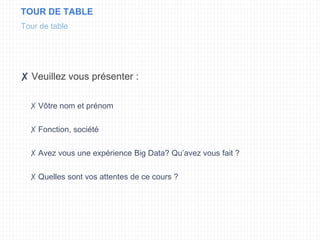

- 2. ✘ Veuillez vousprésenter : ✗ Vôtre nom et prénom ✗ Fonction, société ✗ Avez vous une expérience Big Data? Qu’avez vous fait ? ✗ Quelles sont vos attentes de ce cours ? Tour de table TOUR DE TABLE
- 3. Mehdi TAZI ✘ ArchitecteBigData ✘ Freelancer, ex OCTO ✘AXA, BNP, EDF, LA POSTE, AL BARID BANK, ✘ ARCHI, DEV, ADMIN, ORGA... ✘ Contact : > twitter : @t_mehdi > web : tazimehdi.com > mail : mehdi@tazimehdi.com

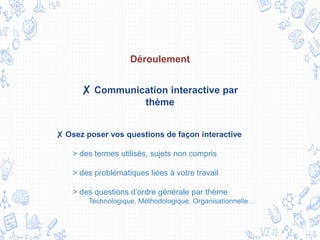

- 4. ✘ Communication interactivepar thème Déroulement ✘ Osez poser vos questions de façon interactive > des termes utilisés, sujets non compris > des problématiques liées à votre travail > des questions d’ordre générale par thème Technologique, Méthodologique, Organisationnelle…

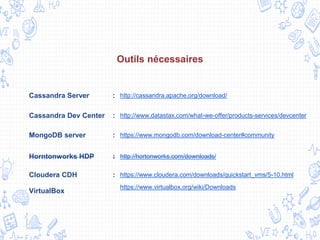

- 5. Outils nécessaires Cassandra Server: http://cassandra.apache.org/download/ Cassandra Dev Center : http://www.datastax.com/what-we-offer/products-services/devcenter MongoDB server : https://www.mongodb.com/download-center#community Horntonworks HDP : http://hortonworks.com/downloads/ Cloudera CDH : https://www.cloudera.com/downloads/quickstart_vms/5-10.html VirtualBox https://www.virtualbox.org/wiki/Downloads
- 6.

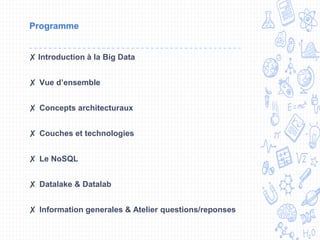

- 7. Programme ✘ Introduction àla Big Data ✘ Vue d’ensemble ✘ Concepts architecturaux ✘ Couches et technologies ✘ Le NoSQL ✘ Datalake & Datalab ✘ Information generales & Atelier questions/reponses
- 8.
- 9. Big data islike teenage sex : everyone talks about it, nobody really knows how to do it, everyone thinks everyone else is doing it, so everyone claims they are doing it... Dan Ariely
- 10. C’est quoi selonvous le big data ?

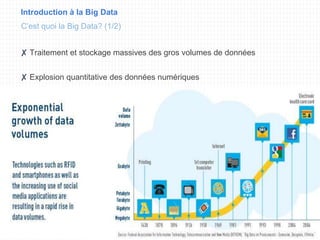

- 12. Introduction à laBig Data ✘ Traitement et stockage massives des gros volumes de données ✘ Explosion quantitative des données numériques C’est quoi la Big Data? (1/2)

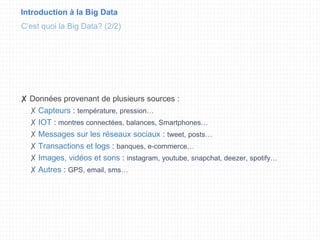

- 13. Introduction à laBig Data ✘ Données provenant de plusieurs sources : ✗ Capteurs : température, pression… ✗ IOT : montres connectées, balances, Smartphones… ✗ Messages sur les réseaux sociaux : tweet, posts… ✗ Transactions et logs : banques, e-commerce… ✗ Images, vidéos et sons : instagram, youtube, snapchat, deezer, spotify… ✗ Autres : GPS, email, sms… C’est quoi la Big Data? (2/2)

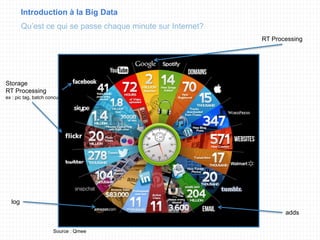

- 14. Introduction à laBig Data Qu’est ce qui se passe chaque minute sur Internet? Source : Qmee log Storage RT Processing ex : pic tag, batch concu adds RT Processing
- 15. Introduction à laBig Data ✘ Les solutions actuelles coûtent cher : archivage et traitement ✘ Répondre à des problématiques métiers avec plus de précision et de rapidité. ✘ Améliorer la prise de décision basée sur l’analyse de très gros volumes de données. ✘ Tirer un avantage concurrentiel à travers la collecte, l’analyse, la prédiction et l’exploitation des données sur de grandes profondeurs. ( DDC ) ✘ La création de nouveaux cas d’usages et de valeurs business basées sur la données et la technologie. ( cloud , données …) ✘ Un outil au service du métier Une offre de service à part entière (AXA/ ERDF) Quel est l’intérêt d’adopter le big data?

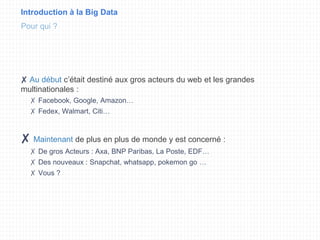

- 16. Introduction à laBig Data ✘ Au début c’était destiné aux gros acteurs du web et les grandes multinationales : ✗ Facebook, Google, Amazon… ✗ Fedex, Walmart, Citi… ✘ Maintenant de plus en plus de monde y est concerné : ✗ De gros Acteurs : Axa, BNP Paribas, La Poste, EDF… ✗ Des nouveaux : Snapchat, whatsapp, pokemon go … ✗ Vous ? Pour qui ?

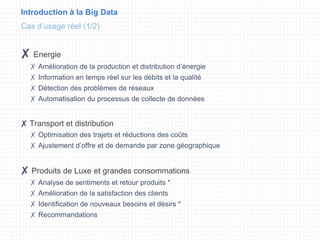

- 17. Introduction à laBig Data ✘ Energie ✗ Amélioration de la production et distribution d’énergie ✗ Information en temps réel sur les débits et la qualité ✗ Détection des problèmes de réseaux ✗ Automatisation du processus de collecte de données ✘ Transport et distribution ✗ Optimisation des trajets et réductions des coûts ✗ Ajustement d’offre et de demande par zone géographique ✘ Produits de Luxe et grandes consommations ✗ Analyse de sentiments et retour produits * ✗ Amélioration de la satisfaction des clients ✗ Identification de nouveaux besoins et désirs * ✗ Recommandations Cas d’usage réel (1/2)

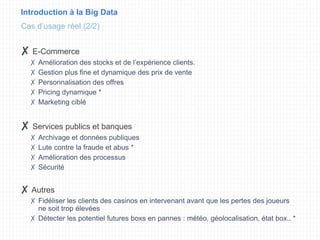

- 18. Introduction à laBig Data ✘ E-Commerce ✗ Amélioration des stocks et de l’expérience clients. ✗ Gestion plus fine et dynamique des prix de vente ✗ Personnalisation des offres ✗ Pricing dynamique * ✗ Marketing ciblé ✘ Services publics et banques ✗ Archivage et données publiques ✗ Lute contre la fraude et abus * ✗ Amélioration des processus ✗ Sécurité ✘ Autres ✗ Fidéliser les clients des casinos en intervenant avant que les pertes des joueurs ne soit trop élevées ✗ Détecter les potentiel futures boxs en pannes : météo, géolocalisation, état box.. * Cas d’usage réel (2/2)
- 19.

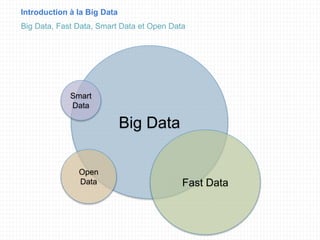

- 20. Introduction à laBig Data Big Data, Fast Data, Smart Data et Open Data Big Data Fast Data Smart Data Open Data
- 21.

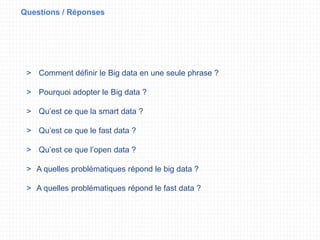

- 22. Questions / Réponses >Comment définir le Big data en une seule phrase ? > Pourquoi adopter le Big data ? > Qu’est ce que la smart data ? > Qu’est ce que le fast data ? > Qu’est ce que l’open data ? > A quelles problématiques répond le big data ? > A quelles problématiques répond le fast data ?
- 23. J’entend souvent parlerdes 3V, mais c’est quoi exactement ?

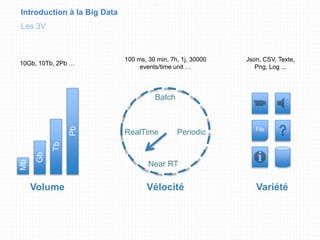

- 24. Introduction à laBig Data Les 3V Variété File Json, CSV, Texte, Png, Log ... Vélocité Batch Periodic Near RT RealTime 100 ms, 30 min, 7h, 1j, 30000 events/time unit … Volume Mb Gb Tb Pb 10Gb, 10Tb, 2Pb …
- 25. Et c’est quoicette histoire de 5V ?
- 26. Introduction à laBig Data Propriété d’un Système big data - Les 5V Variété File Json, CSV, Texte, Png, Log ... Vélocité Batch Periodic Near RT RealTime 100 ms, 30 min, 7h, 1j, 30000 events/time unit … Volume Mb Gb Tb Pb 10Gb, 10Tb, 2Pb … Véracité 31 2 Valeur
- 27.

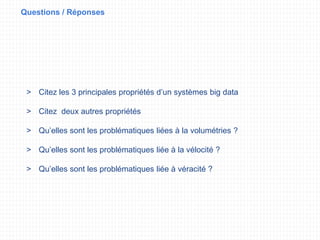

- 28. Questions / Réponses >Citez les 3 principales propriétés d’un systèmes big data > Citez deux autres propriétés > Qu’elles sont les problématiques liées à la volumétries ? > Qu’elles sont les problématiques liée à la vélocité ? > Qu’elles sont les problématiques liée à véracité ?
- 29.
- 30. VUE D’ENSEMBLE –ARCHITECTURE FONCTIONELLE Processing Exchange Storage Data Management Consume
- 31.

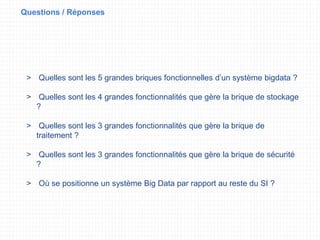

- 32. Questions / Réponses >Quelles sont les 5 grandes briques fonctionnelles d’un système bigdata ? > Quelles sont les 4 grandes fonctionnalités que gère la brique de stockage ? > Quelles sont les 3 grandes fonctionnalités que gère la brique de traitement ? > Quelles sont les 3 grandes fonctionnalités que gère la brique de sécurité ? > Où se positionne un système Big Data par rapport au reste du SI ?
- 33.

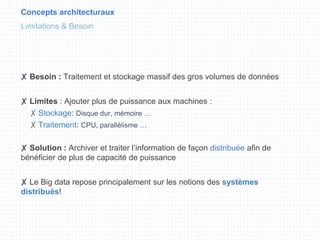

- 34. Concepts architecturaux ✘ Besoin: Traitement et stockage massif des gros volumes de données ✘ Limites : Ajouter plus de puissance aux machines : ✗ Stockage: Disque dur, mémoire … ✗ Traitement: CPU, parallélisme … ✘ Solution : Archiver et traiter l’information de façon distribuée afin de bénéficier de plus de capacité de puissance ✘ Le Big data repose principalement sur les notions des systèmes distribués! Limitations & Besoin
- 35.
- 36. Concepts architecturaux Scalabilité verticalevs Scalabilité horizontale 16 GB 8 CPU 32 GB 16 CPU Hardware limitation !Scale-up Scale-up Augmenter la puissance d’un système en ajoutant du matériels plus puissants

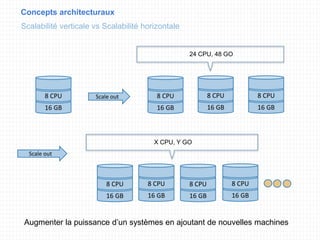

- 37. Concepts architecturaux Scalabilité verticalevs Scalabilité horizontale 16 GB 8 CPU Scale out 24 CPU, 48 GO Augmenter la puissance d’un systèmes en ajoutant de nouvelles machines 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU Scale out X CPU, Y GO 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU

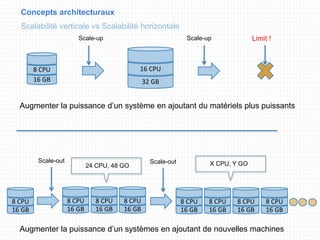

- 38. Concepts architecturaux Scalabilité verticalevs Scalabilité horizontale 16 GB 8 CPU 32 GB 16 CPU Limit ! 16 GB 8 CPU Scale-up Scale-out Scale-out 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU 16 GB 8 CPU Scale-up 24 CPU, 48 GO X CPU, Y GO Augmenter la puissance d’un système en ajoutant du matériels plus puissants Augmenter la puissance d’un systèmes en ajoutant de nouvelles machines
- 39.

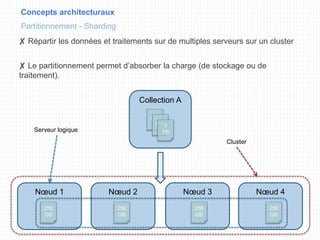

- 40. Concepts architecturaux Partitionnement -Sharding Collection A File File1 TB Nœud 1 Nœud 2 Nœud 3 Nœud 4 256 GB 256 GB 256 GB 256 GB ✘ Répartir les données et traitements sur de multiples serveurs sur un cluster ✘ Le partitionnement permet d’absorber la charge (de stockage ou de traitement). Serveur logique Cluster

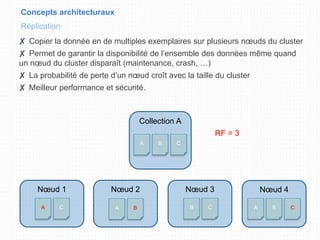

- 41. Concepts architecturaux Réplication Collection A BAC Nœud 1 Nœud 2 Nœud 3 CA BA B C Nœud 4 BA C RF = 3 ✘ Copier la donnée en de multiples exemplaires sur plusieurs nœuds du cluster ✘ Permet de garantir la disponibilité de l’ensemble des données même quand un nœud du cluster disparaît (maintenance, crash, …) ✘ La probabilité de perte d’un nœud croît avec la taille du cluster ✘ Meilleur performance et sécurité.
- 42.

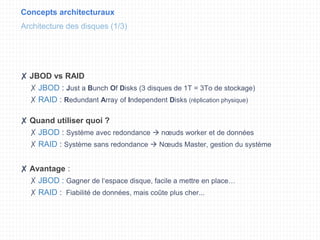

- 43. Concepts architecturaux Architecture desdisques (1/3) ✘ JBOD vs RAID ✗ JBOD : Just a Bunch Of Disks (3 disques de 1T = 3To de stockage) ✗ RAID : Redundant Array of Independent Disks (réplication physique) ✘ Quand utiliser quoi ? ✗ JBOD : Système avec redondance nœuds worker et de données ✗ RAID : Système sans redondance Nœuds Master, gestion du système ✘ Avantage : ✗ JBOD : Gagner de l‘espace disque, facile a mettre en place… ✗ RAID : Fiabilité de données, mais coûte plus cher...

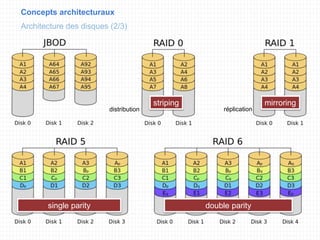

- 44. Concepts architecturaux Architecture desdisques (2/3) striping mirroring single parity double parity distribution réplication
- 45. Concepts architecturaux Architecture desdisques (3/3)
- 46.

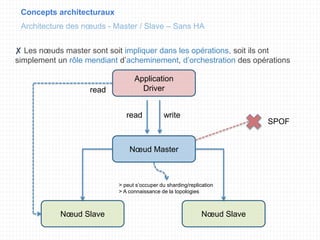

- 47. Concepts architecturaux Architecture desnœuds - Master / Slave – Sans HA Nœud Master Nœud Slave Nœud Slave Application Driver writeread SPOF ✘ Les nœuds master sont soit impliquer dans les opérations, soit ils ont simplement un rôle mendiant d’acheminement, d’orchestration des opérations read > peut s’occuper du sharding/replication > A connaissance de la topologies

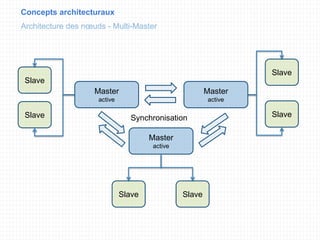

- 48. Concepts architecturaux Architecture desnœuds - Multi-Master Master active Slave Slave Master active Slave Slave Master active SlaveSlave Synchronisation

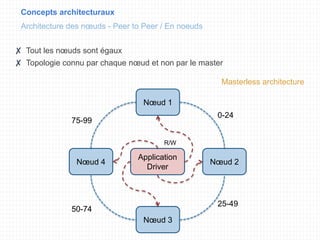

- 49. Concepts architecturaux Architecture desnœuds - Peer to Peer / En noeuds Nœud 1 Nœud 2 Nœud 3 Nœud 4 ✘ Tout les nœuds sont égaux ✘ Topologie connu par chaque nœud et non par le master 0-24 25-49 75-99 50-74 Masterless architecture Application Driver R/W
- 50.

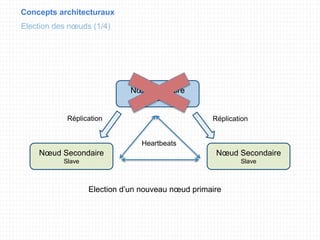

- 51. Concepts architecturaux Election desnœuds (1/4) Nœud Primaire Master Nœud Secondaire Slave Nœud Secondaire Slave Réplication Réplication Heartbeats Election d’un nouveau nœud primaire

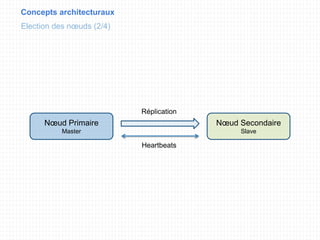

- 52. Concepts architecturaux Election desnœuds (2/4) Nœud Primaire Master Nœud Secondaire Slave Heartbeats Réplication

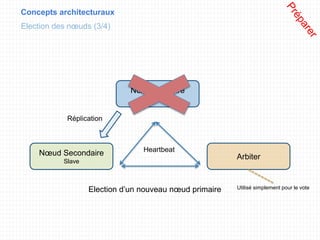

- 53. Concepts architecturaux Election desnœuds (3/4) Nœud Primaire Master Nœud Secondaire Slave Arbiter Réplication Heartbeat Election d’un nouveau nœud primaire Utilisé simplement pour le vote

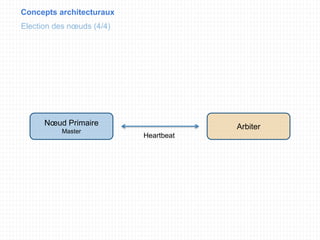

- 54. Concepts architecturaux Election desnœuds (4/4) Nœud Primaire Master Arbiter Heartbeat
- 55.
- 56. Concepts architecturaux Théorème deCAP Consistency The data is the same across the cluster, at the same given time X X X

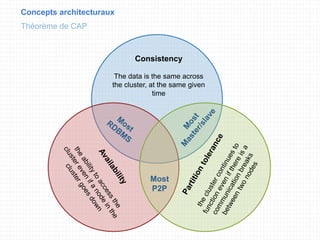

- 57. Concepts architecturaux Théorème deCAP Consistency The data is the same across the cluster, at the same given time Most P2P
- 58.

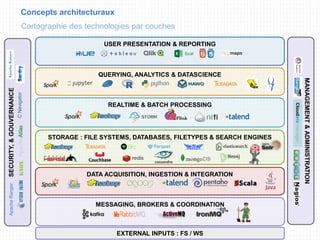

- 59. Concepts architecturaux Cartographie destechnologies par couches REALTIME & BATCH PROCESSING SECURITY,&GOUVERNANCE CNavigator ApacheRanger QUERYING, ANALYTICS & DATASCIENCE USER PRESENTATION & REPORTING MANAGEMENT&ADMINISTRATION Clouderamanager EXTERNAL INPUTS : FS / WS STORAGE : FILE SYSTEMS, DATABASES, FILETYPES & SEARCH ENGINES DATA ACQUISITION, INGESTION & INTEGRATION MESSAGING, BROKERS & COORDINATION

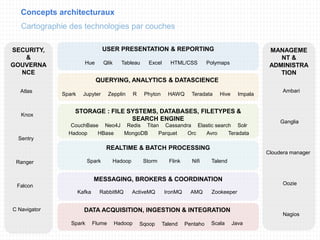

- 60. Concepts architecturaux Cartographie destechnologies par couches DATA ACQUISITION, INGESTION & INTEGRATION REALTIME & BATCH PROCESSING SECURITY, & GOUVERNA NCE C Navigator QUERYING, ANALYTICS & DATASCIENCE USER PRESENTATION & REPORTING MANAGEME NT & ADMINISTRA TION Cloudera manager STORAGE : FILE SYSTEMS, DATABASES, FILETYPES & SEARCH ENGINE MESSAGING, BROKERS & COORDINATION Spark Flume Hadoop Sqoop Talend Scala Java Kafka RabbitMQ ActiveMQ IronMQ Zookeeper TalendNifiFlinkStormHadoopSpark HBaseHadoop MongoDB CouchBase RedisNeo4J CassandraTitan Parquet Orc Avro Elastic search Teradata Solr Spark Jupyter Zepplin R Phyton HAWQ Teradata Hive Impala PolymapsHTML/CSSExcelQlik TableauHue Sentry Falcon Atlas Knox Ranger Ambari Ganglia Oozie Nagios AMQ Pentaho
- 61.
- 62. Déjà le NoSQLn’est pas :
- 63.
- 64. Lab MongoDB -Introduction sources : https://docs.mongodb.com et https://www.mongodb.com/mongodb-architecture ✘ Analyse de la solution : > Section Introduction > Technologie de stockage BigData (Database) > Scalable horizontalement > Section DataModel > Schema design Orienté document > Format BSON > Section Réplication : > Architecture Master/Slave > Élection des nœuds avec/sans Arbiter > Section Sharding > Distribution par élément (Document) > Distribution aléatoire et ordonnée (RangeBased/HashBased) > Section MongoDB CRUD Operations > Le write level est paramétrable (write concen) > Architecture + Web CAP Théorème > MongoDB est « CA » et « CP » si on utilise le safe=true ( besoin de creuser )

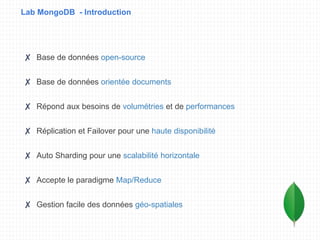

- 65. Lab MongoDB -Introduction ✘ Base de données open-source ✘ Base de données orientée documents ✘ Répond aux besoins de volumétries et de performances ✘ Réplication et Failover pour une haute disponibilité ✘ Auto Sharding pour une scalabilité horizontale ✘ Accepte le paradigme Map/Reduce ✘ Gestion facile des données géo-spatiales
- 66. Lab MongoDB –Qui l’utilise
- 67. Lab MongoDB –Connecteurs

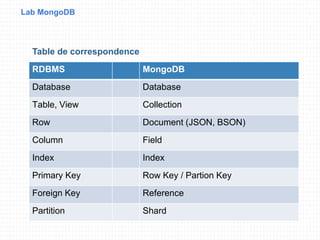

- 68. Lab MongoDB RDBMS MongoDB DatabaseDatabase Table, View Collection Row Document (JSON, BSON) Column Field Index Index Primary Key Row Key / Partion Key Foreign Key Reference Partition Shard Table de correspondence
- 69.
- 70. LAB MongoDB Hands onQuery Language CRUD Operations

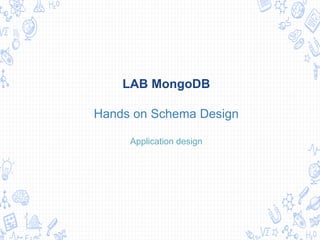

- 71. LAB MongoDB Hands onSchema Design Application design

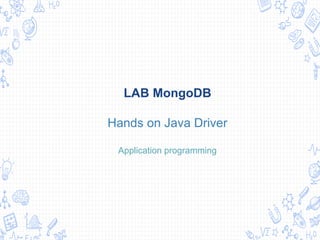

- 72. LAB MongoDB Hands onJava Driver Application programming
- 73. Lab MongoDB Lecture dansMongoDB

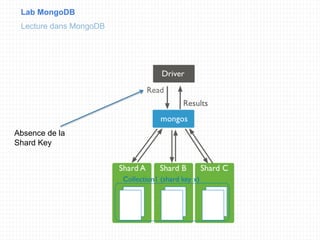

- 74. Lab MongoDB Absence dela Shard Key Lecture dans MongoDB
- 75.

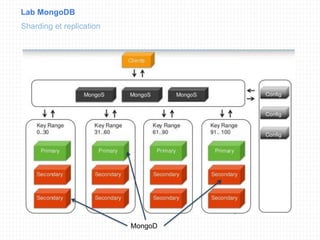

- 76. Lab MongoDB Sharding etreplication MongoD
- 77.

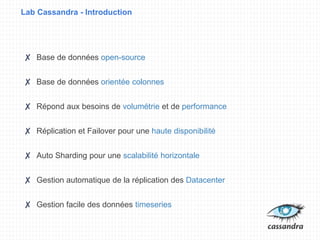

- 78. Lab Cassandra -Introduction ✘ Base de données open-source ✘ Base de données orientée colonnes ✘ Répond aux besoins de volumétrie et de performance ✘ Réplication et Failover pour une haute disponibilité ✘ Auto Sharding pour une scalabilité horizontale ✘ Gestion automatique de la réplication des Datacenter ✘ Gestion facile des données timeseries
- 79. Lab Cassandra –Qui l’utilise?
- 80. Lab Cassandra –Connecteurs

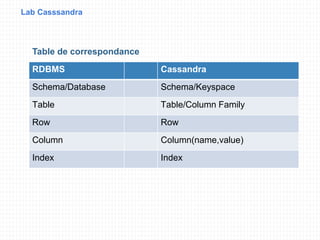

- 81. Lab Casssandra RDBMS Cassandra Schema/DatabaseSchema/Keyspace Table Table/Column Family Row Row Column Column(name,value) Index Index Table de correspondance
- 82. LAB Cassandra Impact decréations des tables sur l’architecture technique Points critiques, performances et limitations
- 83. LAB Cassandra Hands onCQL Application design/Schema design, Querying and design by query

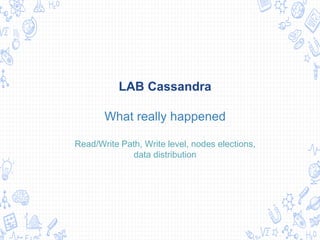

- 84. LAB Cassandra What reallyhappened Read/Write Path, Write level, nodes elections, data distribution
- 85.
- 86. Datalake Introduction Définition, Natures ettypes des données, schema on read/write
- 87. Datalake Définition Réseaux sociaux et streaming Fichierset logs Bases de Données DATA LAKE Données structurées Données semi-structurées Données non structurées STAGING ARCHIVING TRANSFORMING HISTORISATION Capteurs ANALYTICS PREDICTIONS Pas performante pour du traitement opérationnel

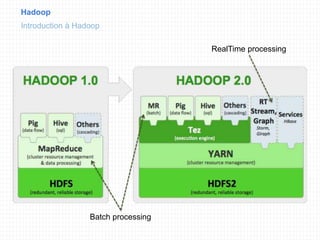

- 88. Hadoop Introduction à Hadoop Batchprocessing RealTime processing

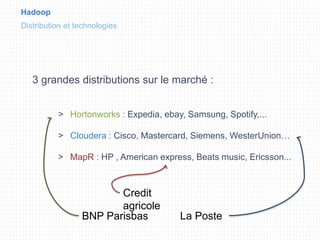

- 89. Hadoop Distribution et technologies 3grandes distributions sur le marché : > Hortonworks : Expedia, ebay, Samsung, Spotify,... > Cloudera : Cisco, Mastercard, Siemens, WesterUnion… > MapR : HP , American express, Beats music, Ericsson... BNP Parisbas La Poste Credit agricole

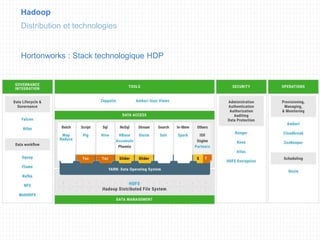

- 90. Hadoop Distribution et technologies Hortonworks: Stack technologique HDP

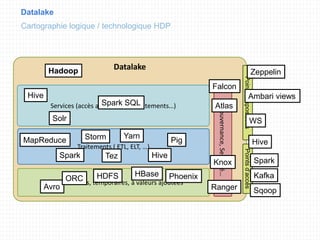

- 91. Datalake Cartographie logique /technologique HDP Datalake Services (accès aux données, traitements…) Traitements ( ETL, ELT, …) Données brutes, temporaires, à valeurs ajoutées Gouvernance,Securité… Pointsd’accèsPointd’Expositions Falcon Atlas HDFS HBase Phoenix MapReduce Spark Hive Pig Hive Solr Ranger Storm Zeppelin Ambari views WS Hive SparkKnox Spark SQL Avro ORC Hadoop Kafka Sqoop Yarn Tez

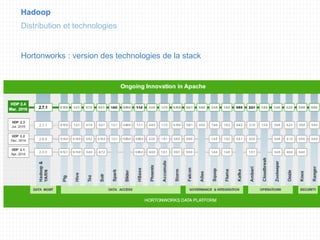

- 92. Hadoop Distribution et technologies Hortonworks: version des technologies de la stack

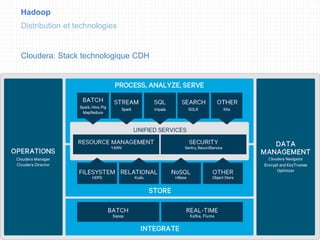

- 93. Hadoop Distribution et technologies Cloudera:Stack technologique CDH

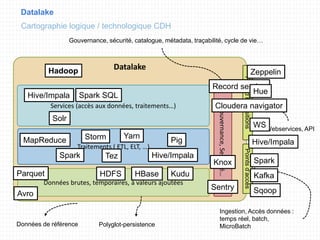

- 94. Datalake Cartographie logique /technologique CDH Polyglot-persistenceDonnées de référence Datalake Services (accès aux données, traitements…) Traitements ( ETL, ELT, …) Données brutes, temporaires, à valeurs ajoutées Gouvernance, sécurité, catalogue, métadata, traçabilité, cycle de vie… Gouvernance,Securité… Pointsd’accès Ingestion, Accès données : temps réel, batch, MicroBatch Pointd’Expositions Webservices, API Record service Cloudera navigator HDFS HBase Kudu MapReduce Spark Hive/Impala Pig Hive/Impala Solr Sentry Storm Zeppelin Hue WS Knox Spark SQL Avro Parquet Hadoop Hive/Impala Spark Kafka Sqoop Yarn Tez

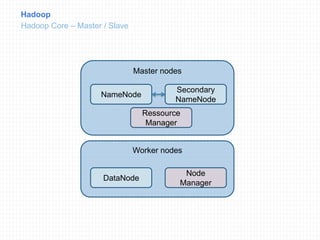

- 95. Hadoop Hadoop Core –Master / Slave Master nodes NameNode Secondary NameNode Ressource Manager Worker nodes DataNode Node Manager
- 96.
- 97.
- 98.

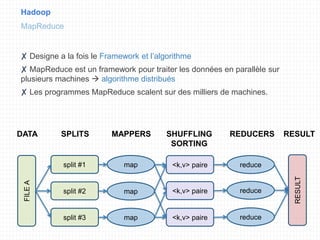

- 99. ✘ Designe ala fois le Framework et l’algorithme ✘ MapReduce est un framework pour traiter les données en parallèle sur plusieurs machines algorithme distribués ✘ Les programmes MapReduce scalent sur des milliers de machines. Hadoop MapReduceFILEA split #1 SPLITSDATA <k,v> paire RESULT split #2 split #3 <k,v> paire <k,v> paire map map map reduce reduce reduce MAPPERS SHUFFLING SORTING REDUCERS RESULT
- 100.
- 101.
Notes de l'éditeur
- #24 Ce sont 3 propriétés fondamentales des systèmes bigdata
