Prof: Trabelsi Mohamed – Lycée secondaire Taieb Mhiri Sfax -
Les fonctions électroniques (1A)

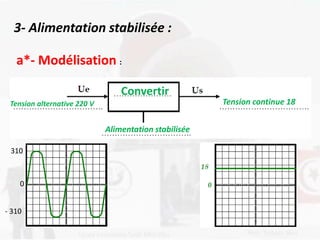

3- Alimentation stabilisée :
a*- Modélisation :
Tension alternative 220 V
Convertir
Tension continue 18
Alimentation stabilisée
310
0
- 310

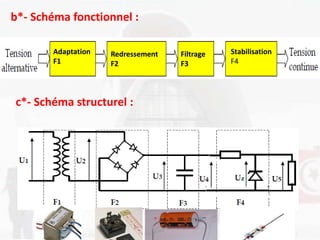

b*- Schéma fonctionnel :
Adaptation
F1
Redressement
F2
Filtrage
F3
Stabilisation
F4
c*- Schéma structurel :

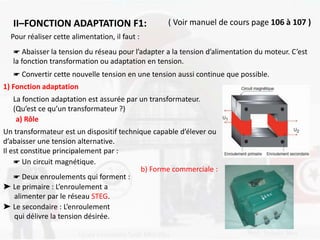

II–FONCTION ADAPTATION F1: ( Voir manuel de cours page 106 à 107 )
Pour réaliser cette alimentation, il faut :
☛ Abaisser la tension du réseau pour l’adapter a la tension d’alimentation du moteur. C’est
la fonction transformation ou adaptation en tension.
☛ Convertir cette nouvelle tension en une tension aussi continue que possible.
1) Fonction adaptation
La fonction adaptation est assurée par un transformateur.
(Qu’est ce qu’un transformateur ?)
a) Rôle
Un transformateur est un dispositif technique capable d’élever ou
d’abaisser une tension alternative.
Il est constitue principalement par :
☛ Un circuit magnétique.
☛ Deux enroulements qui forment :
➤ Le primaire : L’enroulement a
alimenter par le réseau STEG.
➤ Le secondaire : L’enroulement
qui délivre la tension désirée.
b) Forme commerciale :

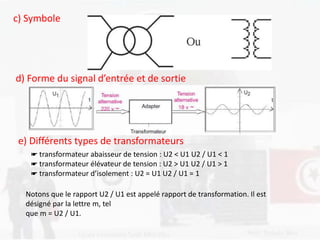

c) Symbole
d) Forme du signal d’entrée et de sortie
e) Différents types de transformateurs
☛ transformateur abaisseur de tension : U2 < U1 U2 / U1 < 1
☛ transformateur élévateur de tension : U2 > U1 U2 / U1 > 1
☛ transformateur d’isolement : U2 = U1 U2 / U1 = 1
Notons que le rapport U2 / U1 est appelé rapport de transformation. Il est
désigné par la lettre m, tel
que m = U2 / U1.

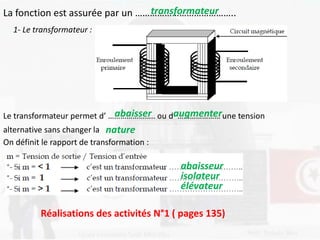

La fonction est assurée par un …………………………………..transformateur
1- Le transformateur :
Le transformateur permet d’ ………………….. ou d’ ………………… une tensionabaisser augmenter
alternative sans changer la nature
On définit le rapport de transformation :
abaisseur
isolateur
élévateur
Réalisations des activités N°1 ( pages 135)
Les fonctions électroniques (1A)

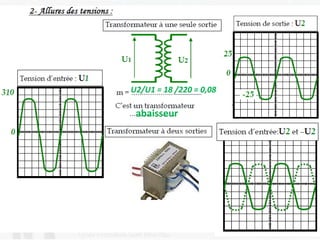

U2/U1 = 18 /220 = 0,08
abaisseur

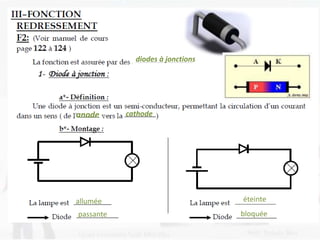

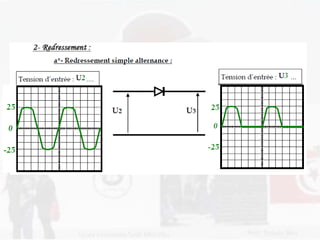

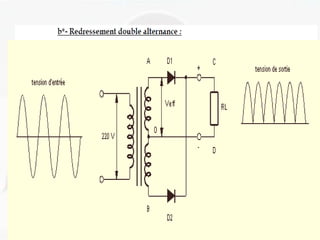

diodes à jonctions
cathode
allumée
passante
éteinte
bloquée
anode
Les fonctions électroniques (1A)
Les fonctions électroniques (1A)
Les fonctions électroniques (1A)
Les fonctions électroniques (1A)

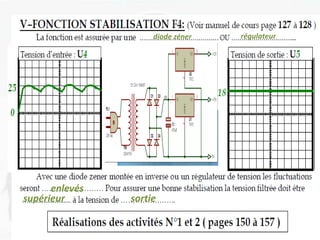

diode zéner régulateur
enlevés
supérieur sortie
Les fonctions électroniques (1A)

Contenu connexe

Tendances

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

Machines synchrones 3 ph
Machines synchrones 3 phMachines synchrones 3 ph
Machines synchrones 3 ph
OUAJJI Hassan

Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Majda El Aouni

Rapport de stage principe de fonctionnement d'une centrale thermique à vapeur
Rapport de stage principe de fonctionnement d'une centrale thermique à vapeurRapport de stage principe de fonctionnement d'une centrale thermique à vapeur
Rapport de stage principe de fonctionnement d'une centrale thermique à vapeur
Sara Habet

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase
morin moli

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoires
Sana Aroussi

Td triphasé
Td triphaséTd triphasé
Td triphasé
Smee Kaem Chann

Les constituants d'un depart moteur
Les constituants d'un depart moteurLes constituants d'un depart moteur
Les constituants d'un depart moteur
Ondernemersschool

COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE
Mounir Frija

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage
Abdelaziz ED-DAOUY

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase
morin moli

Electrotechnique
ElectrotechniqueElectrotechnique
Electrotechnique
OUAJJI Hassan

Chapitre 3 mli mcc
Chapitre 3 mli mccChapitre 3 mli mcc
Chapitre 3 mli mcc
OUAJJI Hassan

Exercices rdm diplomes 05 14
Exercices  rdm diplomes 05 14Exercices  rdm diplomes 05 14
Exercices rdm diplomes 05 14
m.a bensaaoud

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique
Pierre Maréchal

47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes
TRIKI BILEL

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone
omar bllaouhamou

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
morin moli

principe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.comprincipe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.com
morin moli


Tendances (20)

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Machines synchrones 3 ph
Machines synchrones 3 phMachines synchrones 3 ph
Machines synchrones 3 ph

Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...

Rapport de stage principe de fonctionnement d'une centrale thermique à vapeur
Rapport de stage principe de fonctionnement d'une centrale thermique à vapeurRapport de stage principe de fonctionnement d'une centrale thermique à vapeur
Rapport de stage principe de fonctionnement d'une centrale thermique à vapeur

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoires

Td triphasé
Td triphaséTd triphasé
Td triphasé

Les constituants d'un depart moteur
Les constituants d'un depart moteurLes constituants d'un depart moteur
Les constituants d'un depart moteur

COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE COURS MOTEUR THERMIQUE
COURS MOTEUR THERMIQUE

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage

Onduleurs
OnduleursOnduleurs
Onduleurs

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase

Electrotechnique
ElectrotechniqueElectrotechnique
Electrotechnique

Chapitre 3 mli mcc
Chapitre 3 mli mccChapitre 3 mli mcc
Chapitre 3 mli mcc

Exercices rdm diplomes 05 14
Exercices  rdm diplomes 05 14Exercices  rdm diplomes 05 14
Exercices rdm diplomes 05 14

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique

47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES

principe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.comprincipe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.com


En vedette

Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)
Mohamed Trabelsi

Les fonctions logiques universelles(rappel flb)2 sc
Les fonctions logiques universelles(rappel flb)2 scLes fonctions logiques universelles(rappel flb)2 sc
Les fonctions logiques universelles(rappel flb)2 sc
Mohamed Trabelsi

[0] cours electronique base
[0] cours electronique base[0] cours electronique base
[0] cours electronique base
Mohamed Trabelsi

L'électronique par l'experience dunod - pierre mayé - edt mars 2004
L'électronique par l'experience   dunod - pierre mayé - edt mars 2004L'électronique par l'experience   dunod - pierre mayé - edt mars 2004
L'électronique par l'experience dunod - pierre mayé - edt mars 2004
Mohamed Trabelsi

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés
toumed

Livre blanc
Livre blancLivre blanc
Livre blanc
Mohamed Trabelsi

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement
Jean-Philippe Lehoux

Api cours
Api coursApi cours
Api cours
Bel Ami

[0] cours electronique base
[0] cours electronique base[0] cours electronique base
[0] cours electronique base
Mohamed Trabelsi

conversion PPT en vidéo
conversion PPT en vidéoconversion PPT en vidéo
conversion PPT en vidéo
Mohamed Trabelsi

Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)
Mohamed Trabelsi

Pince+bras+manipulateur+(corrigé)
Pince+bras+manipulateur+(corrigé)Pince+bras+manipulateur+(corrigé)
Pince+bras+manipulateur+(corrigé)
Mohamed Trabelsi

Copie avec correction ds1 1 a-(tm)2014
Copie avec correction ds1  1 a-(tm)2014Copie avec correction ds1  1 a-(tm)2014
Copie avec correction ds1 1 a-(tm)2014
Mohamed Trabelsi

Enrouleur de ressort (corrigé)
Enrouleur de ressort (corrigé)Enrouleur de ressort (corrigé)
Enrouleur de ressort (corrigé)
Mohamed Trabelsi


En vedette (20)

Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)Ds.2 a.sc.avec corrigé (tm)
Ds.2 a.sc.avec corrigé (tm)

Les fonctions logiques universelles(rappel flb)2 sc
Les fonctions logiques universelles(rappel flb)2 scLes fonctions logiques universelles(rappel flb)2 sc
Les fonctions logiques universelles(rappel flb)2 sc

[0] cours electronique base
[0] cours electronique base[0] cours electronique base
[0] cours electronique base

L'électronique par l'experience dunod - pierre mayé - edt mars 2004
L'électronique par l'experience   dunod - pierre mayé - edt mars 2004L'électronique par l'experience   dunod - pierre mayé - edt mars 2004
L'électronique par l'experience dunod - pierre mayé - edt mars 2004

Présentation grafcet
Présentation grafcetPrésentation grafcet
Présentation grafcet

Grafcet
GrafcetGrafcet
Grafcet

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés

Sections et coupe
Sections et coupeSections et coupe
Sections et coupe

Livre blanc
Livre blancLivre blanc
Livre blanc

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement

Api cours
Api coursApi cours
Api cours

[0] cours electronique base
[0] cours electronique base[0] cours electronique base
[0] cours electronique base

conversion PPT en vidéo
conversion PPT en vidéoconversion PPT en vidéo
conversion PPT en vidéo

Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)

Pince+bras+manipulateur+(corrigé)
Pince+bras+manipulateur+(corrigé)Pince+bras+manipulateur+(corrigé)
Pince+bras+manipulateur+(corrigé)

Copie avec correction ds1 1 a-(tm)2014
Copie avec correction ds1  1 a-(tm)2014Copie avec correction ds1  1 a-(tm)2014
Copie avec correction ds1 1 a-(tm)2014

Fichier classe 6ème
Fichier   classe 6èmeFichier   classe 6ème
Fichier classe 6ème

Cotation fonctionnelle
Cotation fonctionnelleCotation fonctionnelle
Cotation fonctionnelle

Enrouleur de ressort (corrigé)
Enrouleur de ressort (corrigé)Enrouleur de ressort (corrigé)
Enrouleur de ressort (corrigé)

Liaisons mécaniques
Liaisons mécaniquesLiaisons mécaniques
Liaisons mécaniques


Dernier

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx
Txaruka

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka


Dernier (8)

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français


Les fonctions électroniques (1A)

  • 1. Prof: Trabelsi Mohamed – Lycée secondaire Taieb Mhiri Sfax -

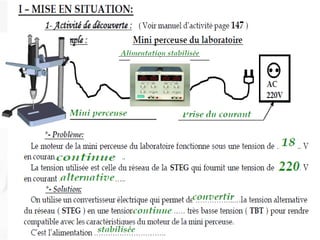

  • 3. 3- Alimentation stabilisée : a*- Modélisation : Tension alternative 220 V Convertir Tension continue 18 Alimentation stabilisée 310 0 - 310
  • 4. b*- Schéma fonctionnel : Adaptation F1 Redressement F2 Filtrage F3 Stabilisation F4 c*- Schéma structurel :
  • 5. II–FONCTION ADAPTATION F1: ( Voir manuel de cours page 106 à 107 ) Pour réaliser cette alimentation, il faut : ☛ Abaisser la tension du réseau pour l’adapter a la tension d’alimentation du moteur. C’est la fonction transformation ou adaptation en tension. ☛ Convertir cette nouvelle tension en une tension aussi continue que possible. 1) Fonction adaptation La fonction adaptation est assurée par un transformateur. (Qu’est ce qu’un transformateur ?) a) Rôle Un transformateur est un dispositif technique capable d’élever ou d’abaisser une tension alternative. Il est constitue principalement par : ☛ Un circuit magnétique. ☛ Deux enroulements qui forment : ➤ Le primaire : L’enroulement a alimenter par le réseau STEG. ➤ Le secondaire : L’enroulement qui délivre la tension désirée. b) Forme commerciale :
  • 6. c) Symbole d) Forme du signal d’entrée et de sortie e) Différents types de transformateurs ☛ transformateur abaisseur de tension : U2 < U1 U2 / U1 < 1 ☛ transformateur élévateur de tension : U2 > U1 U2 / U1 > 1 ☛ transformateur d’isolement : U2 = U1 U2 / U1 = 1 Notons que le rapport U2 / U1 est appelé rapport de transformation. Il est désigné par la lettre m, tel que m = U2 / U1.
  • 7. La fonction est assurée par un …………………………………..transformateur 1- Le transformateur : Le transformateur permet d’ ………………….. ou d’ ………………… une tensionabaisser augmenter alternative sans changer la nature On définit le rapport de transformation : abaisseur isolateur élévateur Réalisations des activités N°1 ( pages 135)
  • 9. U2/U1 = 18 /220 = 0,08 abaisseur
