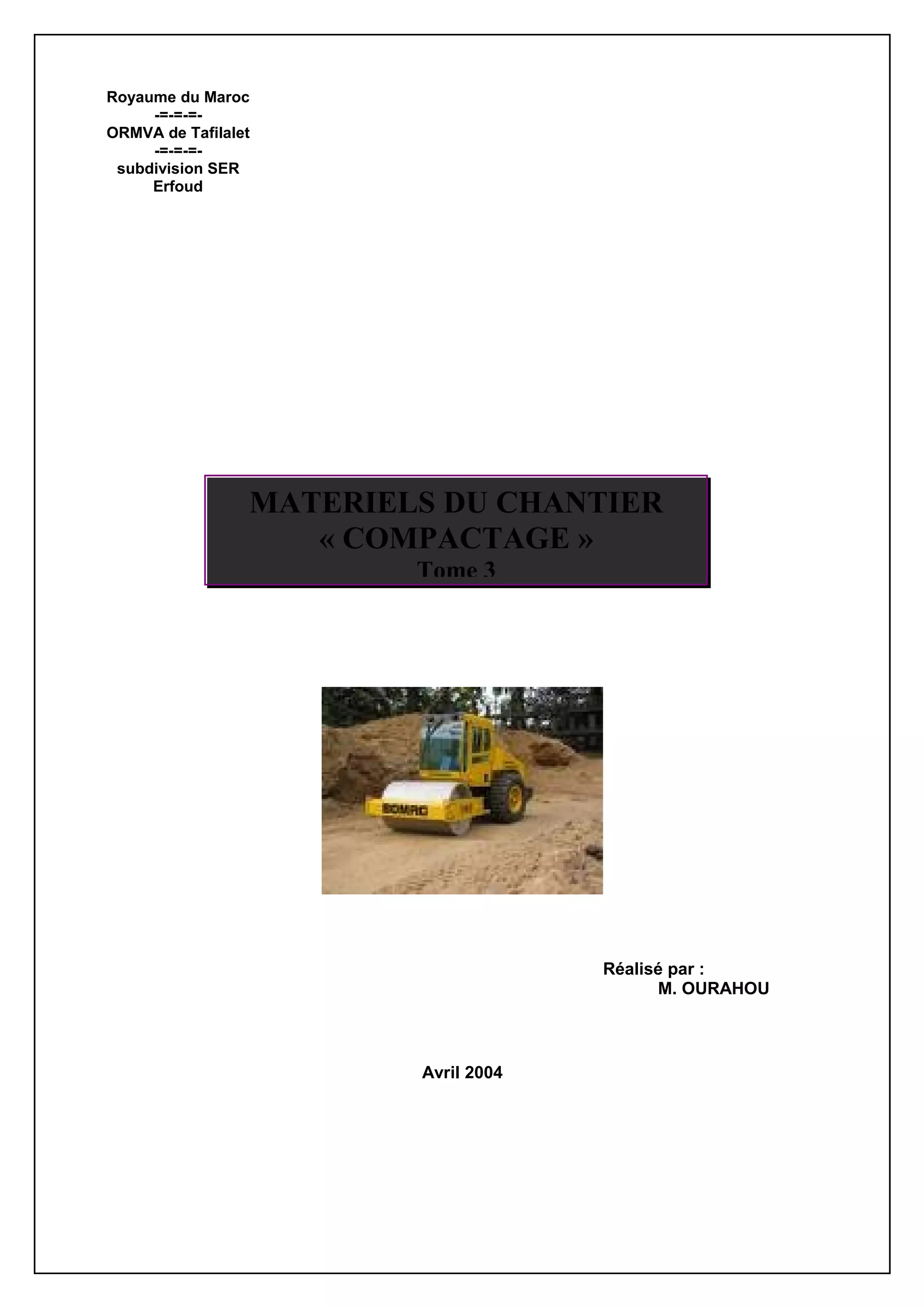

1. Royaume du Maroc
-=-=-=-
ORMVA de Tafilalet
-=-=-=-
subdivision SER
Erfoud
MATERIELS DU CHANTIER
« COMPACTAGE »
Tome 3
Réalisé par :
M. OURAHOU
Avril 2004

2. 2
SOMMAIRE
I- ENGINS A MAIN
I.1- Dames à explosion
1.2- Grenouilles pilonneuses
1.3- Plaques vibrantes
II- ROULEAUX AGISSANT PAR PRESSION
II.1- Rouleaux à pieds
II.2- Rouleaux à grille
II.3- Rouleaux lisses
II.4- Rouleaux à pneus
III- Rouleaux agissant par vibration
III.1- Rouleaux vibrants automoteurs
III.2- Rouleaux tractés

3. 3

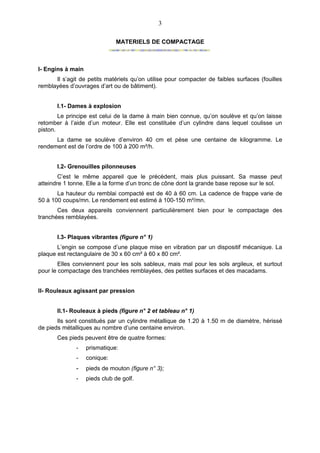

MATERIELS DE COMPACTAGE
I- Engins à main
Il s’agit de petits matériels qu’on utilise pour compacter de faibles surfaces (fouilles
remblayées d’ouvrages d’art ou de bâtiment).
I.1- Dames à explosion
Le principe est celui de la dame à main bien connue, qu’on soulève et qu’on laisse
retomber à l’aide d’un moteur. Elle est constituée d’un cylindre dans lequel coulisse un
piston.
La dame se soulève d’environ 40 cm et pèse une centaine de kilogramme. Le
rendement est de l’ordre de 100 à 200 m²/h.
I.2- Grenouilles pilonneuses
C’est le même appareil que le précèdent, mais plus puissant. Sa masse peut
atteindre 1 tonne. Elle a la forme d’un tronc de cône dont la grande base repose sur le sol.
La hauteur du remblai compacté est de 40 à 60 cm. La cadence de frappe varie de
50 à 100 coups/mn. Le rendement est estimé à 100-150 m²/mn.
Ces deux appareils conviennent particulièrement bien pour le compactage des
tranchées remblayées.
I.3- Plaques vibrantes (figure n° 1)
L’engin se compose d’une plaque mise en vibration par un dispositif mécanique. La
plaque est rectangulaire de 30 x 60 cm² à 60 x 80 cm².
Elles conviennent pour les sols sableux, mais mal pour les sols argileux, et surtout
pour le compactage des tranchées remblayées, des petites surfaces et des macadams.
II- Rouleaux agissant par pression
II.1- Rouleaux à pieds (figure n° 2 et tableau n° 1)
Ils sont constitués par un cylindre métallique de 1.20 à 1.50 m de diamètre, hérissé
de pieds métalliques au nombre d’une centaine environ.
Ces pieds peuvent être de quatre formes:
- prismatique:
- conique:
- pieds de mouton (figure n° 3);
- pieds club de golf.

4. 4

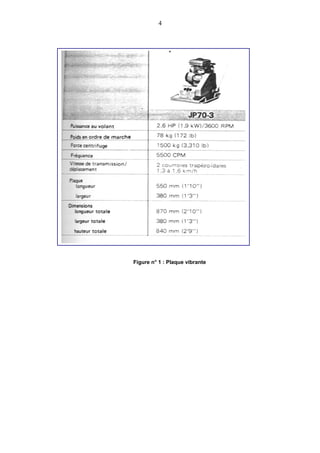

Figure n° 1 : Plaque vibrante

5. 5

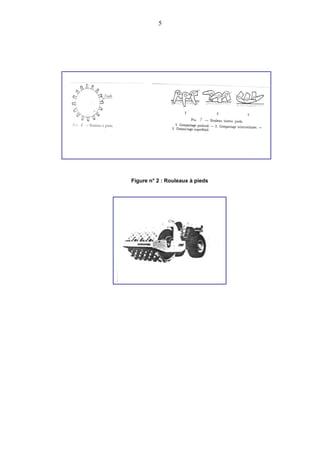

Figure n° 2 : Rouleaux à pieds

6. 6

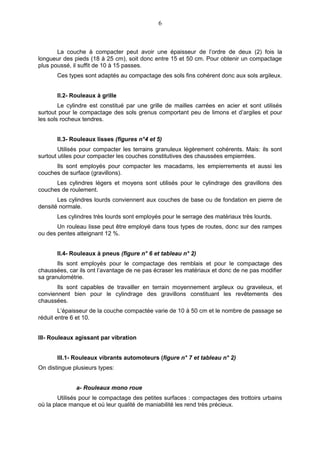

La couche à compacter peut avoir une épaisseur de l’ordre de deux (2) fois la
longueur des pieds (18 à 25 cm), soit donc entre 15 et 50 cm. Pour obtenir un compactage
plus poussé, il suffit de 10 à 15 passes.
Ces types sont adaptés au compactage des sols fins cohérent donc aux sols argileux.
II.2- Rouleaux à grille
Le cylindre est constitué par une grille de mailles carrées en acier et sont utilisés
surtout pour le compactage des sols grenus comportant peu de limons et d’argiles et pour
les sols rocheux tendres.
II.3- Rouleaux lisses (figures n°4 et 5)
Utilisés pour compacter les terrains granuleux légèrement cohérents. Mais: ils sont
surtout utiles pour compacter les couches constitutives des chaussées empierrées.
Ils sont employés pour compacter les macadams, les empierrements et aussi les
couches de surface (gravillons).
Les cylindres légers et moyens sont utilisés pour le cylindrage des gravillons des
couches de roulement.
Les cylindres lourds conviennent aux couches de base ou de fondation en pierre de
densité normale.
Les cylindres très lourds sont employés pour le serrage des matériaux très lourds.
Un rouleau lisse peut être employé dans tous types de routes, donc sur des rampes
ou des pentes atteignant 12 %.
II.4- Rouleaux à pneus (figure n° 6 et tableau n° 2)
Ils sont employés pour le compactage des remblais et pour le compactage des
chaussées, car ils ont l’avantage de ne pas écraser les matériaux et donc de ne pas modifier
sa granulométrie.
Ils sont capables de travailler en terrain moyennement argileux ou graveleux, et
conviennent bien pour le cylindrage des gravillons constituant les revêtements des
chaussées.
L’épaisseur de la couche compactée varie de 10 à 50 cm et le nombre de passage se
réduit entre 6 et 10.
III- Rouleaux agissant par vibration
III.1- Rouleaux vibrants automoteurs (figure n° 7 et tableau n° 2)
On distingue plusieurs types:
a- Rouleaux mono roue
Utilisés pour le compactage des petites surfaces : compactages des trottoirs urbains
où la place manque et où leur qualité de maniabilité les rend très précieux.

7. 7

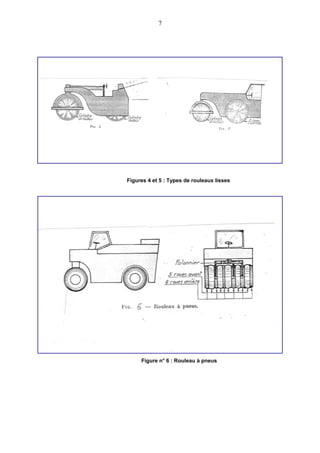

Figures 4 et 5 : Types de rouleaux lisses
Figure n° 6 : Rouleau à pneus

8. 8

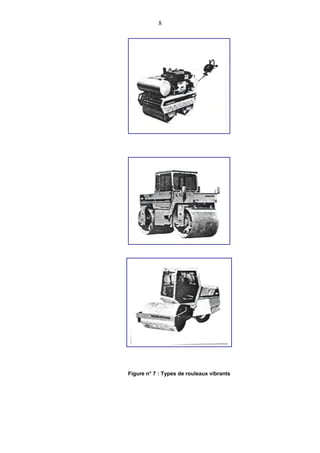

Figure n° 7 : Types de rouleaux vibrants

9. 9

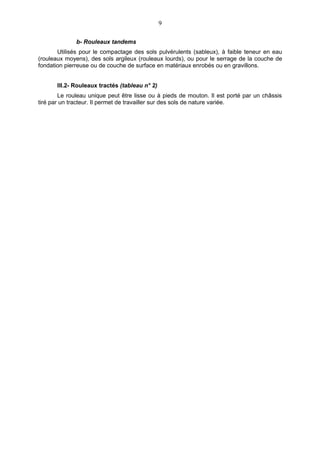

b- Rouleaux tandems
Utilisés pour le compactage des sols pulvérulents (sableux), à faible teneur en eau
(rouleaux moyens), des sols argileux (rouleaux lourds), ou pour le serrage de la couche de
fondation pierreuse ou de couche de surface en matériaux enrobés ou en gravillons.

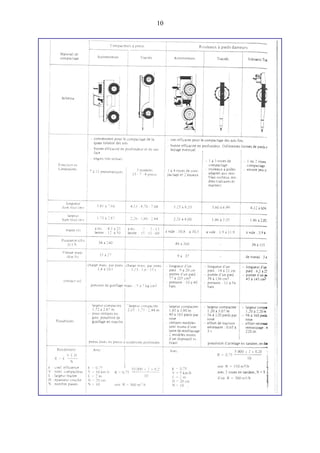

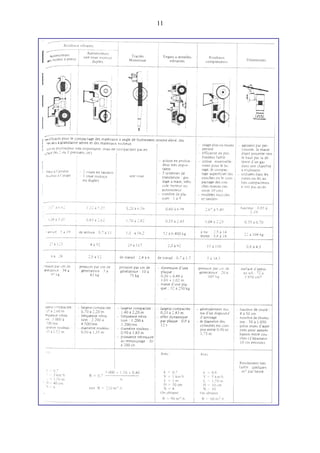

III.2- Rouleaux tractés (tableau n° 2)
Le rouleau unique peut être lisse ou à pieds de mouton. Il est porté par un châssis
tiré par un tracteur. Il permet de travailler sur des sols de nature variée.
