ROYAUME DU MAROC
       *****
ORMVA DE TAFILALET
       *****
 SUBDIVISIONS SER
     ERFOUD




               DIMENSIONNEMENT DES OUVRAGES DE
                  DERIVATION DES EAUX DE CRUES




                                           Réalisé par : OURAHOU M.




                          Mars 2003
2


                            DIMENSIONNEMENT DES OUVARGES
                               DU BARRAGE DE DERIVATION

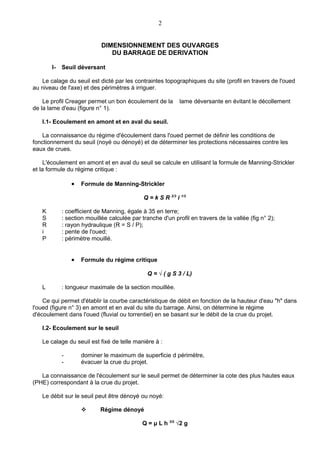

       I-   Seuil déversant

   Le calage du seuil est dicté par les contraintes topographiques du site (profil en travers de l'oued
au niveau de l'axe) et des périmètres à irriguer.

    Le profil Creager permet un bon écoulement de la         lame déversante en évitant le décollement
de la lame d'eau (figure n° 1).

   I.1- Ecoulement en amont et en aval du seuil.

   La connaissance du régime d'écoulement dans l'oued permet de définir les conditions de
fonctionnement du seuil (noyé ou dénoyé) et de déterminer les protections nécessaires contre les
eaux de crues.

     L'écoulement en amont et en aval du seuil se calcule en utilisant la formule de Manning-Strickler
et la formule du régime critique :

                •   Formule de Manning-Strickler

                                             Q = k S R 2/3 i 1/2

   K        : coefficient de Manning, égale à 35 en terre;
   S        : section mouillée calculée par tranche d'un profil en travers de la vallée (fig n° 2);
   R        : rayon hydraulique (R = S / P);
   i        : pente de l'oued;
   P        : périmètre mouillé.


                •   Formule du régime critique

                                              Q = √ ( g S 3 / L)

   L        : longueur maximale de la section mouillée.

    Ce qui permet d'établir la courbe caractéristique de débit en fonction de la hauteur d'eau "h" dans
l'oued (figure n° 3) en amont et en aval du site du barrage. Ainsi, on détermine le régime
d'écoulement dans l'oued (fluvial ou torrentiel) en se basant sur le débit de la crue du projet.

   I.2- Ecoulement sur le seuil

   Le calage du seuil est fixé de telle manière à :

            -       dominer le maximum de superficie d périmètre,
            -       évacuer la crue du projet.

   La connaissance de l'écoulement sur le seuil permet de déterminer la cote des plus hautes eaux
(PHE) correspondant à la crue du projet.

   Le débit sur le seuil peut être dénoyé ou noyé:

                          Régime dénoyé

                                            Q = μ L h 3/2 √2 g
3
4

                        Régime noyé

                                          Q = K μ L h 3/2 √2 g

μ         : égal à 0.045 pour un seuil type Creager;
L         : longueur déversante du seuil;
K         : coefficient de réduction du débit en régime noyé pris égal à 0.85;
Q         : débit de la crue du projet.

Ainsi, on détermine la hauteur d'eau au dessus du seuil :

                                             H = h + V² / 2 g

Avec une revanche de 0.50 à 0.55 m, la cote des plus hautes eaux sera de :

                                           PHE = TN+ H + 0.50

Ainsi, le barrage sera calé à la cote :

                                  Cs = PHE- h = TN + V²/2 g + 0.50

Les caractéristiques du profil du seuil sont estimés à partir de la charge totale H :

    - Epaisseur amont: e >= H / 4;
    - Rayon amont    : R1 >= H / 3;
    - Rayon aval     : R2 >= 2 H / 3.

I.3- Autres caractéristiques du profil Creager

    - Epaisseur de la crête du barrage              : ec = 0.12 H,
    - Rayon de jonction parement aval-arrière radier : Ra = 0.15 H,
    - Longueur de l'arrière radier                  : La = 0.50 Ra,
    - Courbe du parement aval                       : Y / H = - 0.85 ( X / H) 1.85
    - Longueur de la base du seuil                  : B = 0.70 H.

    II- Bassin de dissipation

    Cet ouvrage est incorporé au seuil afin d'assurer sa stabilité. Il est dimensionné de telle façon
à y localiser le ressaut hydraulique en régime dénoyé.

    Il est calculé de telle manière que le débit Qo correspondant au passage d'un régime dénoyé
(torrentiel) à un régime noyé (fluvial) et est détermine à partir des courbes de débit à l'amont et à
l'aval du seuil.

    Le débit Qo correspond à la valeur pour laquelle :

                                          Cs- CPEav – Ho / 2 = 0

          Cs    : crête du seuil
          CPEav : cote plan d'eaux aval;
          Ho    : lame d'eau sur le seuil.

          Par application du théorème de Bernoulli entre les sections amont et au pieds du seuil,
on :

                                 yo + Zs + Vo² / 2 g = y1 + Zr + V1² / 2 g

Ainsi :

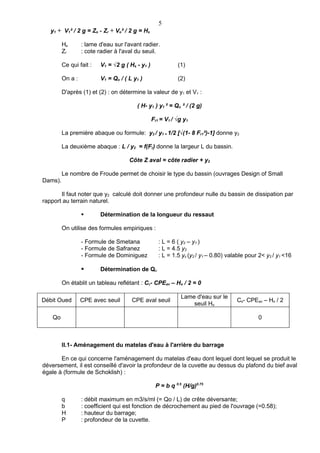

5
   y1 + V1² / 2 g = Zo - Zr + Vo² / 2 g = Hs

         Hs       : lame d'eau sur l'avant radier.
         Zr       : cote radier à l'aval du seuil.

         Ce qui fait :   V1 = √2 g ( Hs - y1 )              (1)

         On a :          V1 = Qo / ( L y1 )                 (2)

         D'après (1) et (2) : on détermine la valeur de y1 et V1 :

                                        ( H- y1 ) y1 ² = Qo ² / (2 g)

                                                 Fr1 = V1 / √g y1

         La première abaque ou formule: y2 / y1 = 1/2 [√(1- 8 Fr1²)-1] donne y2

         La deuxième abaque : L / y2 = f(Fr) donne la largeur L du bassin.

                                     Côte Z aval = côte radier + y2

         Le nombre de Froude permet de choisir le type du bassin (ouvrages Design of Small
Dams).

       Il faut noter que y2 calculé doit donner une profondeur nulle du bassin de dissipation par
rapport au terrain naturel.

                        Détermination de la longueur du ressaut

         On utilise des formules empiriques :

                  - Formule de Smetana              : L = 6 ( y2 – y1 )
                  - Formule de Safranez             : L = 4.5 y2
                  - Formule de Dominiguez           : L = 1.5 yc (y2 / y1 – 0.80) valable pour 2< y2 / y1 <16

                        Détermination de Qo

         On établit un tableau reflétant : Cs- CPEav – Ho / 2 = 0

                                                             Lame d'eau sur le
Débit Oued        CPE avec seuil      CPE aval seuil                                 Cs- CPEav – Ho / 2
                                                                 seuil Ho

    Qo                                                                                        0



         II.1- Aménagement du matelas d'eau à l'arrière du barrage

       En ce qui concerne l'aménagement du matelas d'eau dont lequel dont lequel se produit le
déversement, il est conseillé d'avoir la profondeur de la cuvette au dessus du plafond du bief aval
égale à (formule de Schoklish) :

                                                  P = b q 0.5 (H/g)0.75

         q        : débit maximum en m3/s/ml (= Qo / L) de crête déversante;
         b        : coefficient qui est fonction de décrochement au pied de l'ouvrage (=0.58);
         H        : hauteur du barrage;
         P        : profondeur de la cuvette.
6
              P étant toujours supérieur à H / 10.

              Le rayon R de la courbe de raccordement du parement aval du barrage avec le congé
       horizontal de la longueur R/2 est égal à : 0,15.H.

              La longueur de la cuvette est de δ. H avec 0.5 < δ < 1 (soit δ = 0.70).

               Pour éviter les problèmes d'affouillement à l'aval du barrage et pour mieux stabiliser le
       ressaut au niveau du bassin, on adopte un décrochement de valeur "P" telle que la profondeur
       est de : TN – P.

           III- Ouvrages de prise

              Cet ouvrage est constitué de :

                      -        Prise du barrage;
                      -        Déssableur - limiteur de débit;
                      -        Prise du canal tête morte.

               La taille et l'importance de cet ouvrage dépendent essentiellement du débit d'équipement,
       de la charge hydraulique en cas de crue et du volume des matériaux solides à décanter.

             La limitation du débit se fait au moyen d'une série de masques créant des pertes de
       charges singulières et des déversoirs latéraux.

       III.1- Bassin d'admission

              Lorsque l'axe de la prise-barrage n'est pas quasiment perpendiculaire aux filets du
       courant d'eau dans l'oued, un basin d'admission devant la prise devient inévitable et permet :

                      -      créer devant la prise un plan d'eau calme pour éviter le transit des
                      matériaux en charriage,
                      -      augmenter la capacité de décantation du déssableur.

       III.2- Prise- barrage

       A un débit inférieur au débit nominal, elle se comporte comme un déversoir noyé :

                                              Q = k μ L H3/2 √2 g

       H      : charge sur déversoir;
       K      : coefficient en fonction de h1/h, pris égale à 0.85;
       μ      : coefficient égale à 0.495;
       L      : longueur du déversoir.

       A un débit de projet, elle se comporte comme un orifice noyé :

                                               Q = μ S H1/2 √2 g

       S      : section du pertuis;
       H      : différence de charge entre l'amont et l'aval de l'orifice.

        Généralement le dimensionnement de la prise-barrage se fait de telle manière que ses pertuis
fonctionnent comme des orifices particulièrement noyés :

                          Q = μ L ( h3 – h2 ) √2 g h2 + (2/3) μ √2 g ( h2 3/2 – h1 3/2 )

       μ       : coefficient d'écoulement = 0.60;
       h2 – h1 : doit être supérieur ou égale à 0.05;
7
       h3 – h1 : hauteur de la prise.

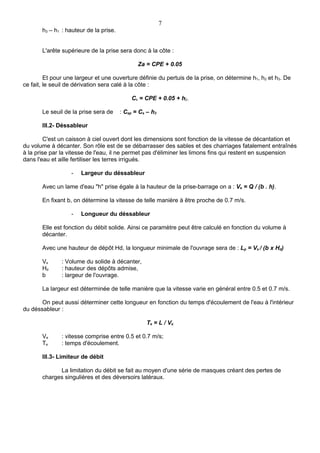

       L'arête supérieure de la prise sera donc à la côte :

                                               Za = CPE + 0.05

         Et pour une largeur et une ouverture définie du pertuis de la prise, on détermine h1, h2 et h3. De
ce fait, le seuil de dérivation sera calé à la côte :

                                            Cs = CPE + 0.05 + h2.

       Le seuil de la prise sera de     : Csp = Cs – h3

       III.2- Déssableur

         C'est un caisson à ciel ouvert dont les dimensions sont fonction de la vitesse de décantation et
du volume à décanter. Son rôle est de se débarrasser des sables et des charriages fatalement entraînés
à la prise par la vitesse de l'eau, il ne permet pas d'éliminer les limons fins qui restent en suspension
dans l'eau et aille fertiliser les terres irrigués.

                   -   Largeur du déssableur

       Avec un lame d'eau "h" prise égale à la hauteur de la prise-barrage on a : Ve = Q / (b . h).

       En fixant b, on détermine la vitesse de telle manière à être proche de 0.7 m/s.

                   -   Longueur du déssableur

       Elle est fonction du débit solide. Ainsi ce paramètre peut être calculé en fonction du volume à
       décanter.

       Avec une hauteur de dépôt Hd, la longueur minimale de l'ouvrage sera de : Lp = Vs / (b x Hd)

       Vs      : Volume du solide à décanter,
       Hd      : hauteur des dépôts admise,
       b       : largeur de l'ouvrage.

       La largeur est déterminée de telle manière que la vitesse varie en général entre 0.5 et 0.7 m/s.

       On peut aussi déterminer cette longueur en fonction du temps d'écoulement de l'eau à l'intérieur
du déssableur :

                                                  Te = L / Ve

       Ve      : vitesse comprise entre 0.5 et 0.7 m/s;
       Te      : temps d'écoulement.

       III.3- Limiteur de débit

             La limitation du débit se fait au moyen d'une série de masques créant des pertes de
       charges singulières et des déversoirs latéraux.
8

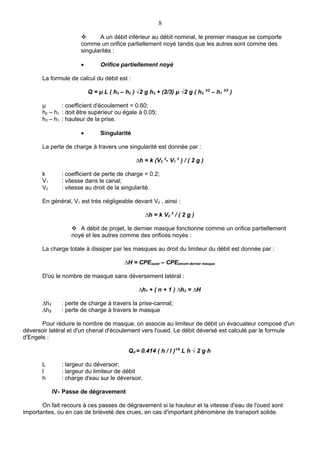

                             A un débit inférieur au débit nominal, le premier masque se comporte
                       comme un orifice partiellement noyé tandis que les autres sont comme des
                       singularités :

                       •        Orifice partiellement noyé

       La formule de calcul du débit est :

                           Q = μ L ( h3 – h2 ) √2 g h2 + (2/3) μ √2 g ( h2 3/2 – h1 3/2 )

       μ       : coefficient d'écoulement = 0.60;
       h2 – h1 : doit être supérieur ou égale à 0.05;
       h3 – h1 : hauteur de la prise.

                       •        Singularité

       La perte de charge à travers une singularité est donnée par :

                                               ∆h = k (V2 2- V1 2 ) / ( 2 g )

       k        : coefficient de perte de charge = 0.2;
       V1       : vitesse dans le canal;
       V2       : vitesse au droit de la singularité.

       En général, V1 est très négligeable devant V2 , ainsi :

                                                   ∆h = k V2 2 / ( 2 g )

                    A débit de projet, le dernier masque fonctionne comme un orifice partiellement
                   noyé et les autres comme des orifices noyés :

       La charge totale à dissiper par les masques au droit du limiteur du débit est donnée par :

                                          ∆H = CPEoued – CPEamont dernier masque

       D'où le nombre de masque sans déversement latéral :

                                                ∆h1 + ( n + 1 ) ∆h2 = ∆H

       ∆h1      : perte de charge à travers la prise-cannal;
       ∆h2      : perte de charge à travers le masque

       Pour réduire le nombre de masque, on associe au limiteur de débit un évacuateur composé d'un
déversoir latéral et d'un chenal d'écoulement vers l'oued. Le débit déversé est calculé par le formule
d'Engels :

                                            Qd = 0.414 ( h / l )1/6 L h √ 2 g h

       L        : largeur du déversoir;
       l        : largeur du limiteur de débit
       h        : charge d'eau sur le déversoir.

             IV- Passe de dégravement

       On fait recours à ces passes de dégravement si la hauteur et la vitesse d'eau de l'oued sont
importantes, ou en cas de brièveté des crues, en cas d'important phénomène de transport solide.
9

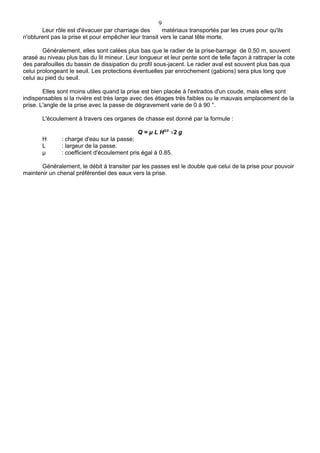

       Leur rôle est d'évacuer par charriage des       matériaux transportés par les crues pour qu'ils
n'obturent pas la prise et pour empêcher leur transit vers le canal tête morte.

        Généralement, elles sont calées plus bas que le radier de la prise-barrage de 0.50 m, souvent
arasé au niveau plus bas du lit mineur. Leur longueur et leur pente sont de telle façon à rattraper la cote
des parafouilles du bassin de dissipation du profil sous-jacent. Le radier aval est souvent plus bas qua
celui prolongeant le seuil. Les protections éventuelles par enrochement (gabions) sera plus long que
celui au pied du seuil.

        Elles sont moins utiles quand la prise est bien placée à l'extrados d'un coude, mais elles sont
indispensables si la rivière est très large avec des étiages très faibles ou le mauvais emplacement de la
prise. L'angle de la prise avec la passe de dégravement varie de 0 à 90 °.

       L'écoulement à travers ces organes de chasse est donné par la formule :

                                             Q = μ L H3/2 √2 g
       H       : charge d'eau sur la passe;
       L       : largeur de la passe.
       μ       : coefficient d'écoulement pris égal à 0.85.

      Généralement, le débit à transiter par les passes est le double que celui de la prise pour pouvoir
maintenir un chenal préférentiel des eaux vers la prise.

Contenu connexe

Tendances

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseau
guest7e4ef6

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)Aissa Ouai

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages
OURAHOU Mohamed

Hydrologie Des Bassins
Hydrologie Des BassinsHydrologie Des Bassins
Hydrologie Des Bassins
OURAHOU Mohamed

D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O N
D I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O ND I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O N
D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O NOURAHOU Mohamed

137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement
riad taftaf

barrages
barragesbarrages
barrages
toufik kaidi

Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1xTerrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Hani sami joga

Cv corriger pdf
Cv corriger pdfCv corriger pdf
Cv corriger pdfrochdi26

Stabilisation des talus
Stabilisation des talusStabilisation des talus
Stabilisation des talus
Luc Voutchabe Olama

Dimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseauDimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseau
OURAHOU Mohamed

Les barrages LST GC.pptx
Les barrages LST GC.pptxLes barrages LST GC.pptx
Les barrages LST GC.pptx
HibaEcharif

cours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREcours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAORE
Patrick Sawadogo

Mini projet d'hydraulique routiere
Mini projet d'hydraulique routiereMini projet d'hydraulique routiere
Mini projet d'hydraulique routiereBla Alain Marcel Yao

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-chargesrabahrabah

Calcul dalot
Calcul dalotCalcul dalot
Calcul dalot
Boubsdiop

Hydraulique à Surface Libre
Hydraulique à Surface LibreHydraulique à Surface Libre
Hydraulique à Surface Libre
Roland Yonaba

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseauguest4a5dea

projet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'artprojet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'art
Mohamed Elhedi Ben Saad

Mécanique des-sols3
Mécanique des-sols3Mécanique des-sols3
Mécanique des-sols3
abdelkrim abdellaoui


Tendances (20)

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseau

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages

Hydrologie Des Bassins
Hydrologie Des BassinsHydrologie Des Bassins
Hydrologie Des Bassins

D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O N
D I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O ND I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O N
D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O N

137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement

barrages
barragesbarrages
barrages

Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1xTerrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x
Terrassement - exercice corrigé - solution ici : http://goo.gl/ycnp1x

Cv corriger pdf
Cv corriger pdfCv corriger pdf
Cv corriger pdf

Stabilisation des talus
Stabilisation des talusStabilisation des talus
Stabilisation des talus

Dimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseauDimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseau

Les barrages LST GC.pptx
Les barrages LST GC.pptxLes barrages LST GC.pptx
Les barrages LST GC.pptx

cours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREcours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAORE

Mini projet d'hydraulique routiere
Mini projet d'hydraulique routiereMini projet d'hydraulique routiere
Mini projet d'hydraulique routiere

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Calcul dalot
Calcul dalotCalcul dalot
Calcul dalot

Hydraulique à Surface Libre
Hydraulique à Surface LibreHydraulique à Surface Libre
Hydraulique à Surface Libre

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseau

projet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'artprojet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'art

Mécanique des-sols3
Mécanique des-sols3Mécanique des-sols3
Mécanique des-sols3


Similaire à Dimensionnement Des Ouvarges De Derivation

Ouvrageshydrauliques
OuvrageshydrauliquesOuvrageshydrauliques
Ouvrageshydrauliques
Algerie

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canaux
guest7e4ef6

Dimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseauDimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseaujumeaux

ouvrages-annexes-des-barrages.pdf
ouvrages-annexes-des-barrages.pdfouvrages-annexes-des-barrages.pdf
ouvrages-annexes-des-barrages.pdf
ZakariaBoumankar

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages
guest7e4ef6

Hydrologie.ppt
Hydrologie.pptHydrologie.ppt
Hydrologie.ppt
amine100226

Chapitre 2 hydraulique
Chapitre 2 hydrauliqueChapitre 2 hydraulique
Chapitre 2 hydraulique
abdelkrim abdellaoui

Ponts -OH calcul des débits pour les ponts.pptx
Ponts -OH  calcul des débits pour les ponts.pptxPonts -OH  calcul des débits pour les ponts.pptx
Ponts -OH calcul des débits pour les ponts.pptx
ExcelingBATAL

Mécanique des-sols2
Mécanique des-sols2Mécanique des-sols2
Mécanique des-sols2
abdelkrim abdellaoui

Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdfCours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
OusswaHalleb

5-hydraulique hydraulique hydraulique.ppt
5-hydraulique hydraulique hydraulique.ppt5-hydraulique hydraulique hydraulique.ppt
5-hydraulique hydraulique hydraulique.ppt
geotechnicalengineer2

Hémodynamique doppler
Hémodynamique dopplerHémodynamique doppler
Hémodynamique doppler
oussama El-h

Ecoulement stationnaire d'un fluid parfait incompressible
Ecoulement stationnaire d'un fluid parfait incompressibleEcoulement stationnaire d'un fluid parfait incompressible
Ecoulement stationnaire d'un fluid parfait incompressible
MattiaPujatti

60032791 dimensionnement-des-dalots-et-buses
60032791 dimensionnement-des-dalots-et-buses60032791 dimensionnement-des-dalots-et-buses
60032791 dimensionnement-des-dalots-et-buses
reefreef

Hydraulique des cours d'eau
Hydraulique des cours d'eauHydraulique des cours d'eau
Hydraulique des cours d'eauSouhila Benkaci

Agence Aménagement de la Vallée du Bouregreg
Agence Aménagement de la Vallée du BouregregAgence Aménagement de la Vallée du Bouregreg
Agence Aménagement de la Vallée du Bouregreg
OECD Governance

Well test
Well testWell test
Well test
iyz00168

La viscosimétrie
La viscosimétrieLa viscosimétrie
La viscosimétrie
Maurice Maeck

dynamique de sol deux chapitre pour etude
dynamique de sol deux chapitre pour etudedynamique de sol deux chapitre pour etude
dynamique de sol deux chapitre pour etude
aymenmizouni13


Similaire à Dimensionnement Des Ouvarges De Derivation (20)

Ouvrageshydrauliques
OuvrageshydrauliquesOuvrageshydrauliques
Ouvrageshydrauliques

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canaux

Dimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseauDimensionnement ouvrages du reseau
Dimensionnement ouvrages du reseau

ouvrages-annexes-des-barrages.pdf
ouvrages-annexes-des-barrages.pdfouvrages-annexes-des-barrages.pdf
ouvrages-annexes-des-barrages.pdf

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages

Hydrologie.ppt
Hydrologie.pptHydrologie.ppt
Hydrologie.ppt

Chapitre 2 hydraulique
Chapitre 2 hydrauliqueChapitre 2 hydraulique
Chapitre 2 hydraulique

Ponts -OH calcul des débits pour les ponts.pptx
Ponts -OH  calcul des débits pour les ponts.pptxPonts -OH  calcul des débits pour les ponts.pptx
Ponts -OH calcul des débits pour les ponts.pptx

Mécanique des-sols2
Mécanique des-sols2Mécanique des-sols2
Mécanique des-sols2

Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdfCours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf
Cours Mécanique des Fluides_Dynamique_Fluide_Parfait_05 (1).pdf

5-hydraulique hydraulique hydraulique.ppt
5-hydraulique hydraulique hydraulique.ppt5-hydraulique hydraulique hydraulique.ppt
5-hydraulique hydraulique hydraulique.ppt

Hémodynamique doppler
Hémodynamique dopplerHémodynamique doppler
Hémodynamique doppler

Ecoulement stationnaire d'un fluid parfait incompressible
Ecoulement stationnaire d'un fluid parfait incompressibleEcoulement stationnaire d'un fluid parfait incompressible
Ecoulement stationnaire d'un fluid parfait incompressible

60032791 dimensionnement-des-dalots-et-buses
60032791 dimensionnement-des-dalots-et-buses60032791 dimensionnement-des-dalots-et-buses
60032791 dimensionnement-des-dalots-et-buses

Hydraulique des cours d'eau
Hydraulique des cours d'eauHydraulique des cours d'eau
Hydraulique des cours d'eau

Agence Aménagement de la Vallée du Bouregreg
Agence Aménagement de la Vallée du BouregregAgence Aménagement de la Vallée du Bouregreg
Agence Aménagement de la Vallée du Bouregreg

Well test
Well testWell test
Well test

La viscosimétrie
La viscosimétrieLa viscosimétrie
La viscosimétrie

Theorie navire
  Theorie navire  Theorie navire
Theorie navire

dynamique de sol deux chapitre pour etude
dynamique de sol deux chapitre pour etudedynamique de sol deux chapitre pour etude
dynamique de sol deux chapitre pour etude


Plus de guest4a5dea

Materiels De Chantier Beton
Materiels De Chantier BetonMateriels De Chantier Beton
Materiels De Chantier Betonguest4a5dea

Materiels De Chantier Compactage
Materiels De Chantier CompactageMateriels De Chantier Compactage
Materiels De Chantier Compactageguest4a5dea

Gestion De Chantier
Gestion De ChantierGestion De Chantier
Gestion De Chantierguest4a5dea

Materiels De Chantier Terrassement
Materiels De Chantier TerrassementMateriels De Chantier Terrassement
Materiels De Chantier Terrassementguest4a5dea

Beton Des Canaux 1
Beton Des Canaux 1Beton Des Canaux 1
Beton Des Canaux 1guest4a5dea

Revetement Des Canaux
Revetement Des CanauxRevetement Des Canaux
Revetement Des Canauxguest4a5dea

Beton Des Barrages 1
Beton Des Barrages 1Beton Des Barrages 1
Beton Des Barrages 1guest4a5dea

Beton Des Barrages
Beton Des BarragesBeton Des Barrages
Beton Des Barragesguest4a5dea

Dimensionnement Lacs Collinaires
Dimensionnement Lacs CollinairesDimensionnement Lacs Collinaires
Dimensionnement Lacs Collinairesguest4a5dea

Marketing Associatif
Marketing AssociatifMarketing Associatif
Marketing Associatifguest4a5dea

Analyse Financiere Des Projets
Analyse Financiere Des ProjetsAnalyse Financiere Des Projets
Analyse Financiere Des Projetsguest4a5dea

Comment Reussir Un Projet
Comment Reussir Un ProjetComment Reussir Un Projet
Comment Reussir Un Projetguest4a5dea

Conception Des Projets
Conception Des ProjetsConception Des Projets
Conception Des Projetsguest4a5dea

Analyse Des Projets
Analyse Des ProjetsAnalyse Des Projets
Analyse Des Projets
guest4a5dea


Plus de guest4a5dea (14)

Materiels De Chantier Beton
Materiels De Chantier BetonMateriels De Chantier Beton
Materiels De Chantier Beton

Materiels De Chantier Compactage
Materiels De Chantier CompactageMateriels De Chantier Compactage
Materiels De Chantier Compactage

Gestion De Chantier
Gestion De ChantierGestion De Chantier
Gestion De Chantier

Materiels De Chantier Terrassement
Materiels De Chantier TerrassementMateriels De Chantier Terrassement
Materiels De Chantier Terrassement

Beton Des Canaux 1
Beton Des Canaux 1Beton Des Canaux 1
Beton Des Canaux 1

Revetement Des Canaux
Revetement Des CanauxRevetement Des Canaux
Revetement Des Canaux

Beton Des Barrages 1
Beton Des Barrages 1Beton Des Barrages 1
Beton Des Barrages 1

Beton Des Barrages
Beton Des BarragesBeton Des Barrages
Beton Des Barrages

Dimensionnement Lacs Collinaires
Dimensionnement Lacs CollinairesDimensionnement Lacs Collinaires
Dimensionnement Lacs Collinaires

Marketing Associatif
Marketing AssociatifMarketing Associatif
Marketing Associatif

Analyse Financiere Des Projets
Analyse Financiere Des ProjetsAnalyse Financiere Des Projets
Analyse Financiere Des Projets

Comment Reussir Un Projet
Comment Reussir Un ProjetComment Reussir Un Projet
Comment Reussir Un Projet

Conception Des Projets
Conception Des ProjetsConception Des Projets
Conception Des Projets

Analyse Des Projets
Analyse Des ProjetsAnalyse Des Projets
Analyse Des Projets


Dimensionnement Des Ouvarges De Derivation

  • 1. ROYAUME DU MAROC ***** ORMVA DE TAFILALET ***** SUBDIVISIONS SER ERFOUD DIMENSIONNEMENT DES OUVRAGES DE DERIVATION DES EAUX DE CRUES Réalisé par : OURAHOU M. Mars 2003
  • 2. 2 DIMENSIONNEMENT DES OUVARGES DU BARRAGE DE DERIVATION I- Seuil déversant Le calage du seuil est dicté par les contraintes topographiques du site (profil en travers de l'oued au niveau de l'axe) et des périmètres à irriguer. Le profil Creager permet un bon écoulement de la lame déversante en évitant le décollement de la lame d'eau (figure n° 1). I.1- Ecoulement en amont et en aval du seuil. La connaissance du régime d'écoulement dans l'oued permet de définir les conditions de fonctionnement du seuil (noyé ou dénoyé) et de déterminer les protections nécessaires contre les eaux de crues. L'écoulement en amont et en aval du seuil se calcule en utilisant la formule de Manning-Strickler et la formule du régime critique : • Formule de Manning-Strickler Q = k S R 2/3 i 1/2 K : coefficient de Manning, égale à 35 en terre; S : section mouillée calculée par tranche d'un profil en travers de la vallée (fig n° 2); R : rayon hydraulique (R = S / P); i : pente de l'oued; P : périmètre mouillé. • Formule du régime critique Q = √ ( g S 3 / L) L : longueur maximale de la section mouillée. Ce qui permet d'établir la courbe caractéristique de débit en fonction de la hauteur d'eau "h" dans l'oued (figure n° 3) en amont et en aval du site du barrage. Ainsi, on détermine le régime d'écoulement dans l'oued (fluvial ou torrentiel) en se basant sur le débit de la crue du projet. I.2- Ecoulement sur le seuil Le calage du seuil est fixé de telle manière à : - dominer le maximum de superficie d périmètre, - évacuer la crue du projet. La connaissance de l'écoulement sur le seuil permet de déterminer la cote des plus hautes eaux (PHE) correspondant à la crue du projet. Le débit sur le seuil peut être dénoyé ou noyé:  Régime dénoyé Q = μ L h 3/2 √2 g
  • 3. 3
  • 4. 4  Régime noyé Q = K μ L h 3/2 √2 g μ : égal à 0.045 pour un seuil type Creager; L : longueur déversante du seuil; K : coefficient de réduction du débit en régime noyé pris égal à 0.85; Q : débit de la crue du projet. Ainsi, on détermine la hauteur d'eau au dessus du seuil : H = h + V² / 2 g Avec une revanche de 0.50 à 0.55 m, la cote des plus hautes eaux sera de : PHE = TN+ H + 0.50 Ainsi, le barrage sera calé à la cote : Cs = PHE- h = TN + V²/2 g + 0.50 Les caractéristiques du profil du seuil sont estimés à partir de la charge totale H : - Epaisseur amont: e >= H / 4; - Rayon amont : R1 >= H / 3; - Rayon aval : R2 >= 2 H / 3. I.3- Autres caractéristiques du profil Creager - Epaisseur de la crête du barrage : ec = 0.12 H, - Rayon de jonction parement aval-arrière radier : Ra = 0.15 H, - Longueur de l'arrière radier : La = 0.50 Ra, - Courbe du parement aval : Y / H = - 0.85 ( X / H) 1.85 - Longueur de la base du seuil : B = 0.70 H. II- Bassin de dissipation Cet ouvrage est incorporé au seuil afin d'assurer sa stabilité. Il est dimensionné de telle façon à y localiser le ressaut hydraulique en régime dénoyé. Il est calculé de telle manière que le débit Qo correspondant au passage d'un régime dénoyé (torrentiel) à un régime noyé (fluvial) et est détermine à partir des courbes de débit à l'amont et à l'aval du seuil. Le débit Qo correspond à la valeur pour laquelle : Cs- CPEav – Ho / 2 = 0 Cs : crête du seuil CPEav : cote plan d'eaux aval; Ho : lame d'eau sur le seuil. Par application du théorème de Bernoulli entre les sections amont et au pieds du seuil, on : yo + Zs + Vo² / 2 g = y1 + Zr + V1² / 2 g Ainsi :
  • 5. 5 y1 + V1² / 2 g = Zo - Zr + Vo² / 2 g = Hs Hs : lame d'eau sur l'avant radier. Zr : cote radier à l'aval du seuil. Ce qui fait : V1 = √2 g ( Hs - y1 ) (1) On a : V1 = Qo / ( L y1 ) (2) D'après (1) et (2) : on détermine la valeur de y1 et V1 : ( H- y1 ) y1 ² = Qo ² / (2 g) Fr1 = V1 / √g y1 La première abaque ou formule: y2 / y1 = 1/2 [√(1- 8 Fr1²)-1] donne y2 La deuxième abaque : L / y2 = f(Fr) donne la largeur L du bassin. Côte Z aval = côte radier + y2 Le nombre de Froude permet de choisir le type du bassin (ouvrages Design of Small Dams). Il faut noter que y2 calculé doit donner une profondeur nulle du bassin de dissipation par rapport au terrain naturel.  Détermination de la longueur du ressaut On utilise des formules empiriques : - Formule de Smetana : L = 6 ( y2 – y1 ) - Formule de Safranez : L = 4.5 y2 - Formule de Dominiguez : L = 1.5 yc (y2 / y1 – 0.80) valable pour 2< y2 / y1 <16  Détermination de Qo On établit un tableau reflétant : Cs- CPEav – Ho / 2 = 0 Lame d'eau sur le Débit Oued CPE avec seuil CPE aval seuil Cs- CPEav – Ho / 2 seuil Ho Qo 0 II.1- Aménagement du matelas d'eau à l'arrière du barrage En ce qui concerne l'aménagement du matelas d'eau dont lequel dont lequel se produit le déversement, il est conseillé d'avoir la profondeur de la cuvette au dessus du plafond du bief aval égale à (formule de Schoklish) : P = b q 0.5 (H/g)0.75 q : débit maximum en m3/s/ml (= Qo / L) de crête déversante; b : coefficient qui est fonction de décrochement au pied de l'ouvrage (=0.58); H : hauteur du barrage; P : profondeur de la cuvette.
  • 6. 6 P étant toujours supérieur à H / 10. Le rayon R de la courbe de raccordement du parement aval du barrage avec le congé horizontal de la longueur R/2 est égal à : 0,15.H. La longueur de la cuvette est de δ. H avec 0.5 < δ < 1 (soit δ = 0.70). Pour éviter les problèmes d'affouillement à l'aval du barrage et pour mieux stabiliser le ressaut au niveau du bassin, on adopte un décrochement de valeur "P" telle que la profondeur est de : TN – P. III- Ouvrages de prise Cet ouvrage est constitué de : - Prise du barrage; - Déssableur - limiteur de débit; - Prise du canal tête morte. La taille et l'importance de cet ouvrage dépendent essentiellement du débit d'équipement, de la charge hydraulique en cas de crue et du volume des matériaux solides à décanter. La limitation du débit se fait au moyen d'une série de masques créant des pertes de charges singulières et des déversoirs latéraux. III.1- Bassin d'admission Lorsque l'axe de la prise-barrage n'est pas quasiment perpendiculaire aux filets du courant d'eau dans l'oued, un basin d'admission devant la prise devient inévitable et permet : - créer devant la prise un plan d'eau calme pour éviter le transit des matériaux en charriage, - augmenter la capacité de décantation du déssableur. III.2- Prise- barrage A un débit inférieur au débit nominal, elle se comporte comme un déversoir noyé : Q = k μ L H3/2 √2 g H : charge sur déversoir; K : coefficient en fonction de h1/h, pris égale à 0.85; μ : coefficient égale à 0.495; L : longueur du déversoir. A un débit de projet, elle se comporte comme un orifice noyé : Q = μ S H1/2 √2 g S : section du pertuis; H : différence de charge entre l'amont et l'aval de l'orifice. Généralement le dimensionnement de la prise-barrage se fait de telle manière que ses pertuis fonctionnent comme des orifices particulièrement noyés : Q = μ L ( h3 – h2 ) √2 g h2 + (2/3) μ √2 g ( h2 3/2 – h1 3/2 ) μ : coefficient d'écoulement = 0.60; h2 – h1 : doit être supérieur ou égale à 0.05;
  • 7. 7 h3 – h1 : hauteur de la prise. L'arête supérieure de la prise sera donc à la côte : Za = CPE + 0.05 Et pour une largeur et une ouverture définie du pertuis de la prise, on détermine h1, h2 et h3. De ce fait, le seuil de dérivation sera calé à la côte : Cs = CPE + 0.05 + h2. Le seuil de la prise sera de : Csp = Cs – h3 III.2- Déssableur C'est un caisson à ciel ouvert dont les dimensions sont fonction de la vitesse de décantation et du volume à décanter. Son rôle est de se débarrasser des sables et des charriages fatalement entraînés à la prise par la vitesse de l'eau, il ne permet pas d'éliminer les limons fins qui restent en suspension dans l'eau et aille fertiliser les terres irrigués. - Largeur du déssableur Avec un lame d'eau "h" prise égale à la hauteur de la prise-barrage on a : Ve = Q / (b . h). En fixant b, on détermine la vitesse de telle manière à être proche de 0.7 m/s. - Longueur du déssableur Elle est fonction du débit solide. Ainsi ce paramètre peut être calculé en fonction du volume à décanter. Avec une hauteur de dépôt Hd, la longueur minimale de l'ouvrage sera de : Lp = Vs / (b x Hd) Vs : Volume du solide à décanter, Hd : hauteur des dépôts admise, b : largeur de l'ouvrage. La largeur est déterminée de telle manière que la vitesse varie en général entre 0.5 et 0.7 m/s. On peut aussi déterminer cette longueur en fonction du temps d'écoulement de l'eau à l'intérieur du déssableur : Te = L / Ve Ve : vitesse comprise entre 0.5 et 0.7 m/s; Te : temps d'écoulement. III.3- Limiteur de débit La limitation du débit se fait au moyen d'une série de masques créant des pertes de charges singulières et des déversoirs latéraux.
  • 8. 8  A un débit inférieur au débit nominal, le premier masque se comporte comme un orifice partiellement noyé tandis que les autres sont comme des singularités : • Orifice partiellement noyé La formule de calcul du débit est : Q = μ L ( h3 – h2 ) √2 g h2 + (2/3) μ √2 g ( h2 3/2 – h1 3/2 ) μ : coefficient d'écoulement = 0.60; h2 – h1 : doit être supérieur ou égale à 0.05; h3 – h1 : hauteur de la prise. • Singularité La perte de charge à travers une singularité est donnée par : ∆h = k (V2 2- V1 2 ) / ( 2 g ) k : coefficient de perte de charge = 0.2; V1 : vitesse dans le canal; V2 : vitesse au droit de la singularité. En général, V1 est très négligeable devant V2 , ainsi : ∆h = k V2 2 / ( 2 g )  A débit de projet, le dernier masque fonctionne comme un orifice partiellement noyé et les autres comme des orifices noyés : La charge totale à dissiper par les masques au droit du limiteur du débit est donnée par : ∆H = CPEoued – CPEamont dernier masque D'où le nombre de masque sans déversement latéral : ∆h1 + ( n + 1 ) ∆h2 = ∆H ∆h1 : perte de charge à travers la prise-cannal; ∆h2 : perte de charge à travers le masque Pour réduire le nombre de masque, on associe au limiteur de débit un évacuateur composé d'un déversoir latéral et d'un chenal d'écoulement vers l'oued. Le débit déversé est calculé par le formule d'Engels : Qd = 0.414 ( h / l )1/6 L h √ 2 g h L : largeur du déversoir; l : largeur du limiteur de débit h : charge d'eau sur le déversoir. IV- Passe de dégravement On fait recours à ces passes de dégravement si la hauteur et la vitesse d'eau de l'oued sont importantes, ou en cas de brièveté des crues, en cas d'important phénomène de transport solide.
  • 9. 9 Leur rôle est d'évacuer par charriage des matériaux transportés par les crues pour qu'ils n'obturent pas la prise et pour empêcher leur transit vers le canal tête morte. Généralement, elles sont calées plus bas que le radier de la prise-barrage de 0.50 m, souvent arasé au niveau plus bas du lit mineur. Leur longueur et leur pente sont de telle façon à rattraper la cote des parafouilles du bassin de dissipation du profil sous-jacent. Le radier aval est souvent plus bas qua celui prolongeant le seuil. Les protections éventuelles par enrochement (gabions) sera plus long que celui au pied du seuil. Elles sont moins utiles quand la prise est bien placée à l'extrados d'un coude, mais elles sont indispensables si la rivière est très large avec des étiages très faibles ou le mauvais emplacement de la prise. L'angle de la prise avec la passe de dégravement varie de 0 à 90 °. L'écoulement à travers ces organes de chasse est donné par la formule : Q = μ L H3/2 √2 g H : charge d'eau sur la passe; L : largeur de la passe. μ : coefficient d'écoulement pris égal à 0.85. Généralement, le débit à transiter par les passes est le double que celui de la prise pour pouvoir maintenir un chenal préférentiel des eaux vers la prise.
