Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
1 10/09/02

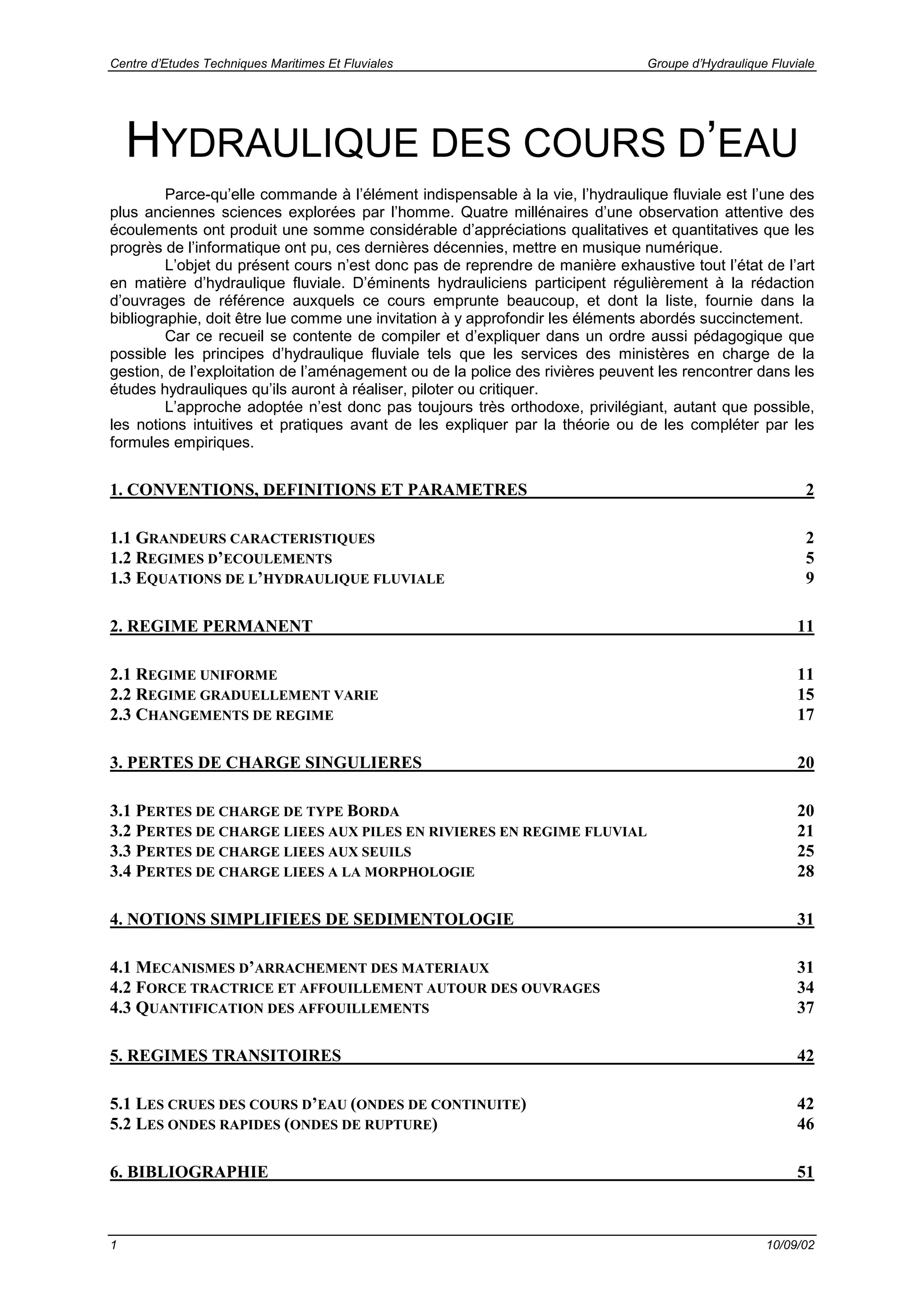

HYDRAULIQUE DES COURS D’EAU
Parce-qu’elle commande à l’élément indispensable à la vie, l’hydraulique fluviale est l’une des
plus anciennes sciences explorées par l’homme. Quatre millénaires d’une observation attentive des
écoulements ont produit une somme considérable d’appréciations qualitatives et quantitatives que les
progrès de l’informatique ont pu, ces dernières décennies, mettre en musique numérique.
L’objet du présent cours n’est donc pas de reprendre de manière exhaustive tout l’état de l’art
en matière d’hydraulique fluviale. D’éminents hydrauliciens participent régulièrement à la rédaction
d’ouvrages de référence auxquels ce cours emprunte beaucoup, et dont la liste, fournie dans la
bibliographie, doit être lue comme une invitation à y approfondir les éléments abordés succinctement.
Car ce recueil se contente de compiler et d’expliquer dans un ordre aussi pédagogique que
possible les principes d’hydraulique fluviale tels que les services des ministères en charge de la
gestion, de l’exploitation de l’aménagement ou de la police des rivières peuvent les rencontrer dans les
études hydrauliques qu’ils auront à réaliser, piloter ou critiquer.
L’approche adoptée n’est donc pas toujours très orthodoxe, privilégiant, autant que possible,
les notions intuitives et pratiques avant de les expliquer par la théorie ou de les compléter par les
formules empiriques.
1. CONVENTIONS, DEFINITIONS ET PARAMETRES 2
1.1 GRANDEURS CARACTERISTIQUES 2

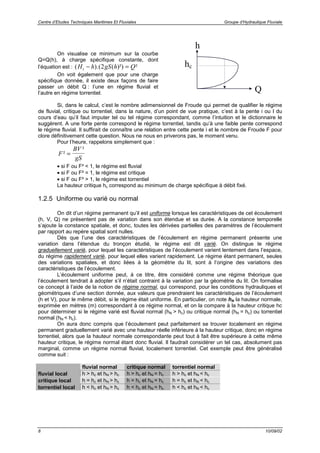

1.2 REGIMES D’ECOULEMENTS 5

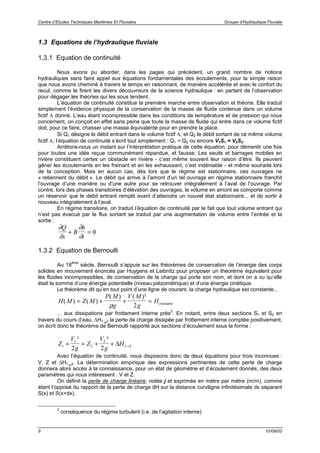

1.3 EQUATIONS DE L’HYDRAULIQUE FLUVIALE 9

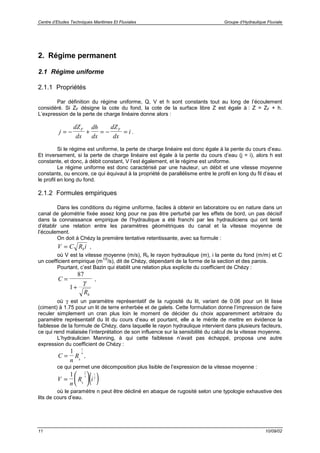

2. REGIME PERMANENT 11

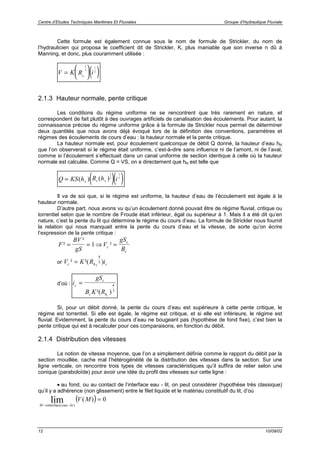

2.1 REGIME UNIFORME 11

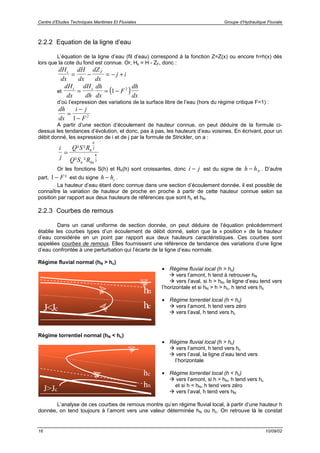

2.2 REGIME GRADUELLEMENT VARIE 15

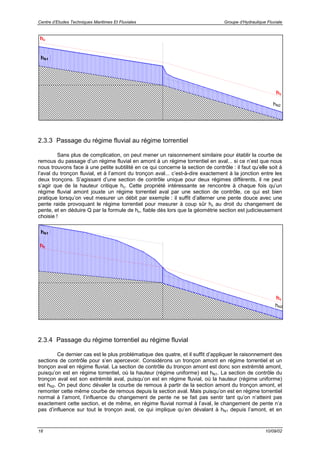

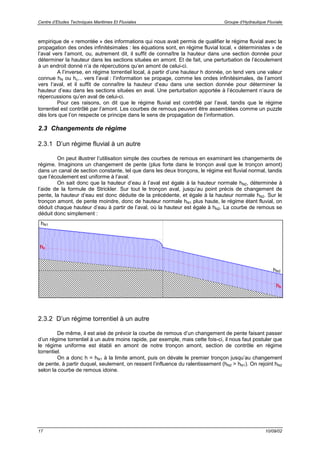

2.3 CHANGEMENTS DE REGIME 17

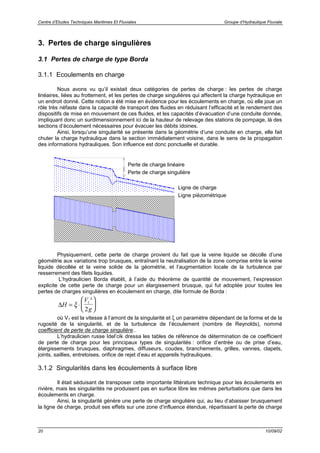

3. PERTES DE CHARGE SINGULIERES 20
3.1 PERTES DE CHARGE DE TYPE BORDA 20

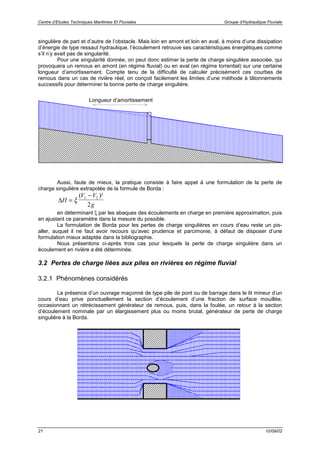

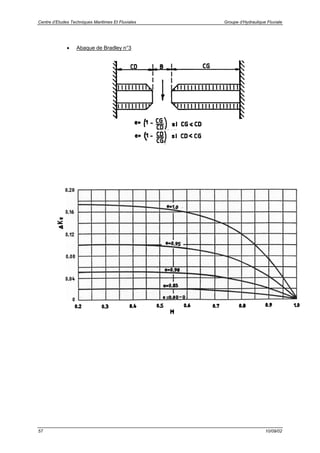

3.2 PERTES DE CHARGE LIEES AUX PILES EN RIVIERES EN REGIME FLUVIAL 21

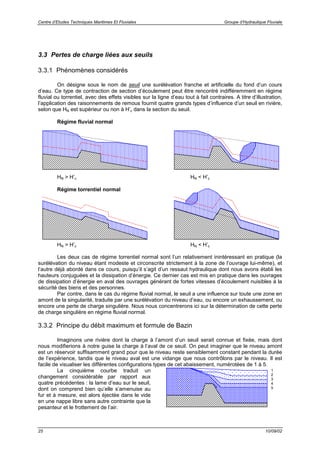

3.3 PERTES DE CHARGE LIEES AUX SEUILS 25

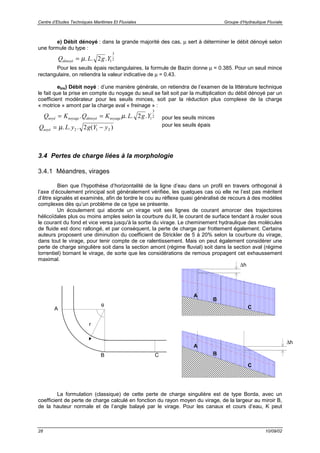

3.4 PERTES DE CHARGE LIEES A LA MORPHOLOGIE 28
4. NOTIONS SIMPLIFIEES DE SEDIMENTOLOGIE 31
4.1 MECANISMES D’ARRACHEMENT DES MATERIAUX 31

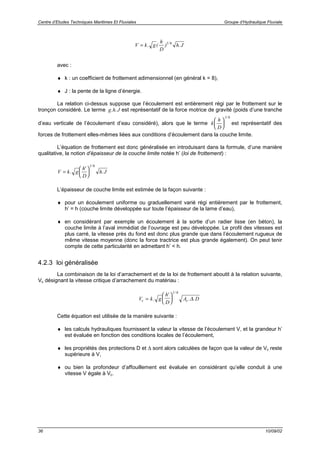

4.2 FORCE TRACTRICE ET AFFOUILLEMENT AUTOUR DES OUVRAGES 34
4.3 QUANTIFICATION DES AFFOUILLEMENTS 37
5. REGIMES TRANSITOIRES 42

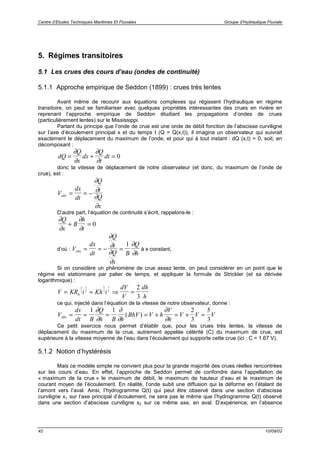

5.1 LES CRUES DES COURS D’EAU (ONDES DE CONTINUITE) 42
5.2 LES ONDES RAPIDES (ONDES DE RUPTURE) 46
6. BIBLIOGRAPHIE 51
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
2 10/09/02
1. Conventions, définitions et paramètres
1.1 Grandeurs caractéristiques
1.1.1 Géométrie du cours d’eau
Aussi tortueuse que le problème de l’antériorité de l’œuf sur la poule, la question de
l’antériorité du lit du cours d’eau sur l’écoulement liquide qu’il accueille peut paralyser durablement un
débat de logiciens. Pour ce qui nous concerne, considérant que les variations des conditions
hydrauliques d’une rivière se font souvent à une échelle de temps nettement inférieure à celle des
variations de morphologie, nous adopterons dans toute la suite de l’exposé le principe de la rivière à
fond fixe, c’est-à-dire dont la géométrie ne varie pas dans le laps de temps de nos études. L’étude des
rivières dites « à fond mobile », qui voient leurs caractéristiques géométriques varier au cours d’un
événement hydraulique, relève de la sédimentologie.
On désigne sous le nom de lit mineur l’encoche topographique dans laquelle s’écoule la rivière
depuis son étiage (très faibles débits) jusqu'à son débordement (débit dit de plein bord, ou
plenissimum flumen) au-delà des berges. Le champ d’expansion des crues désigne l’enveloppe
maximale de terrain bordant la rivière et qui peut être submergée par ses eaux. On y distingue le lit
mineur, naturellement, mais aussi le lit majeur qui est son complémentaire, et dans lequel on parle,
pour certains cours d’eau du bassin méditerranéen, de lit moyen, qui est une zone de transition
morphologique entre le lit mineur homogène et la fraction homogène du lit majeur.
On oriente l’écoulement d’une rivière de l’amont vers l’aval. L’intuition attribue à la pente du
cours d’eau un rôle prépondérant dans la nature des écoulements, qui sera confirmé par la théorie.
Exprimée en mètres par mètre (m/m) et souvent notée i ou I, elle se calcule en divisant la dénivelée
altimétrique entre les points du fond de deux sections distinctes de rivière, par la distance horizontale
qui les sépare. Elle est souvent donnée en valeur absolue, bien que localement, pour un tronçon de
rivière donné, le point bas de l’amont puisse être plus bas que le point bas de l’aval. La pente de la
rivière peut être différente de la pente de la vallée, qui est calculée dans le lit majeur sans suivre
nécessairement les éventuels méandres du cours d’eau. Le repère cartésien mobile est orienté par
convention dans le sens amont - aval pour les x croissants, les altitudes z étant orientées à la verticale
depuis le bas vers le haut, et les y fermant le repère direct sur l’horizontale orthogonalement à la
direction de l’écoulement.
Dans une section en travers donnée, on appelle miroir l’interface entre l’eau et l’air, par une
évidente analogie avec la propriété de réflexion qui caractérise la surface de l’eau et qui rend possible
les effets optiques des jardins et des fontaines. Plus pragmatiquement, la largeur au miroir est la
distance entre les deux limites d’extrémité du miroir. Notée B, elle s’exprime en mètres (m). Dans les
rivières chenalisées, on appelle plafond la largeur horizontale du fond (le plat fond) lorsqu’elle existe.
La surface d’eau comprise dans le plan de coupe de la section en travers, est la surface
mouillée, notée S et exprimée en mètres carrés (m²). Elle est bornée en limite supérieure par
l’interface entre l’eau et l’air (le miroir), mais aussi par une courbe d’interface entre l’eau et le lit, dont la
longueur curviligne est appelée périmètre mouillé, noté p et exprimé en mètres (m).
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
3 10/09/02

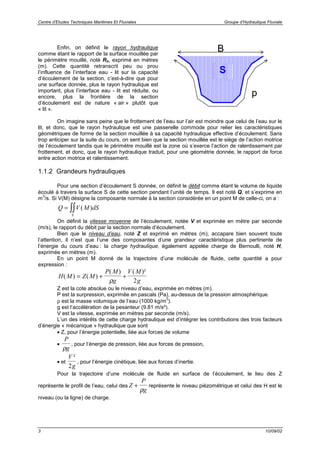

Enfin, on définit le rayon hydraulique
comme étant le rapport de la surface mouillée par
le périmètre mouillé, noté Rh, exprimé en mètres
(m). Cette quantité retranscrit peu ou prou
l’influence de l’interface eau - lit sur la capacité
d’écoulement de la section, c’est-à-dire que pour
une surface donnée, plus le rayon hydraulique est
important, plus l’interface eau - lit est réduite, ou
encore, plus la frontière de la section
d’écoulement est de nature « air » plutôt que
« lit ».
On imagine sans peine que le frottement de l’eau sur l’air est moindre que celui de l’eau sur le
lit, et donc, que le rayon hydraulique est une passerelle commode pour relier les caractéristiques
géométriques de forme de la section mouillée à sa capacité hydraulique effective d’écoulement. Sans
trop anticiper sur la suite du cours, on sent bien que la section mouillée est le siège de l’action motrice
de l’écoulement tandis que le périmètre mouillé est la zone où s’exerce l’action de ralentissement par
frottement, et donc, que le rayon hydraulique traduit, pour une géométrie donnée, le rapport de force
entre action motrice et ralentissement.
1.1.2 Grandeurs hydrauliques
Pour une section d’écoulement S donnée, on définit le débit comme étant le volume de liquide
écoulé à travers la surface S de cette section pendant l’unité de temps. Il est noté Q, et s’exprime en
m
3
/s. Si V(M) désigne la composante normale à la section considérée en un point M de celle-ci, on a :
Q V M dS
S
= ∫∫ ( )
On définit la vitesse moyenne de l’écoulement, notée V et exprimée en mètre par seconde
(m/s), le rapport du débit par la section normale d’écoulement.
Bien que le niveau d’eau, noté Z et exprimé en mètres (m), accapare bien souvent toute
l’attention, il n’est que l’une des composantes d’une grandeur caractéristique plus pertinente de
l’énergie du cours d’eau : la charge hydraulique, également appelée charge de Bernoulli, noté H,
exprimée en mètres (m).
En un point M donné de la trajectoire d’une molécule de fluide, cette quantité a pour
expression :
H M Z M
P M
g
V M
g
( ) ( )
( ) ( )²
= + +
ρ 2
Z est la cote absolue ou le niveau d’eau, exprimée en mètres (m).
P est la surpression, exprimée en pascals (Pa), au-dessus de la pression atmosphérique.
ρ est la masse volumique de l’eau (1000 kg/m
3
).
g est l’accélération de la pesanteur (9.81 m/s²).
V est la vitesse, exprimée en mètres par seconde (m/s).
L’un des intérêts de cette charge hydraulique est d’intégrer les contributions des trois facteurs
d’énergie « mécanique » hydraulique que sont
• Z, pour l’énergie potentielle, liée aux forces de volume
•
P
gρ
, pour l’énergie de pression, liée aux forces de pression,
• et
V
g
²
2
, pour l’énergie cinétique, liée aux forces d’inertie.
Pour la trajectoire d’une molécule de fluide en surface de l’écoulement, le lieu des Z
représente le profil de l’eau, celui des Z
P
g
+
ρ
représente le niveau piézométrique et celui des H est le
niveau (ou la ligne) de charge.
S
p
B
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
4 10/09/02

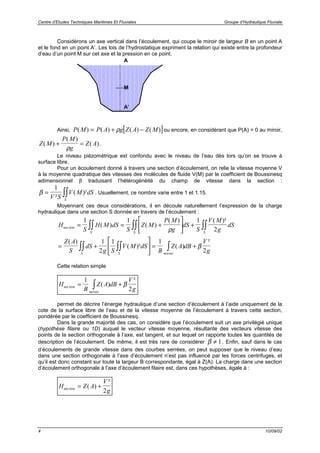

Considérons un axe vertical dans l’écoulement, qui coupe le miroir de largeur B en un point A
et le fond en un point A’. Les lois de l’hydrostatique expriment la relation qui existe entre la profondeur
d’eau d’un point M sur cet axe et la pression en ce point.
Ainsi, [ ]P M P A g Z A Z M( ) ( ) ( ) ( )= + −ρ ou encore, en considérant que P(A) = 0 au miroir,
Z M
P M
g
Z A( )
( )
( )+ =
ρ
.
Le niveau piézométrique est confondu avec le niveau de l’eau dès lors qu’on se trouve à
surface libre.
Pour un écoulement donné à travers une section d’écoulement, on relie la vitesse moyenne V
à la moyenne quadratique des vitesses des molécules de fluide V(M) par le coefficient de Boussinesq
adimensionnel β traduisant l’hétérogénéité du champ de vitesse dans la section :
β = ∫∫
1
V S
V M dS
S
²
( )² . Usuellement, ce nombre varie entre 1 et 1.15.
Moyennant ces deux considérations, il en découle naturellement l’expression de la charge
hydraulique dans une section S donnée en travers de l’écoulement :
H
S
H M dS
S
Z M
P M
g
dS
S
V M
g
dS
Z A
S
dS
g S
V M dS
B
Z A dB
V
g
tion
S S S
S S miroir
sec ( ) ( )
( ) ( )²
( )
( )² ( )
²
= = +





 +
= +





 = +
∫∫ ∫∫ ∫∫
∫∫ ∫∫ ∫
1 1 1
2
1
2
1 1
2
ρ
β
Cette relation simple
H
B
Z A dB
V
gtion
miroir
sec ( )
²
= +∫
1
2
β
permet de décrire l’énergie hydraulique d’une section d’écoulement à l’aide uniquement de la
cote de la surface libre de l’eau et de la vitesse moyenne de l’écoulement à travers cette section,
pondérée par le coefficient de Boussinesq.
Dans la grande majorité des cas, on considère que l’écoulement suit un axe privilégié unique
(hypothèse filaire ou 1D) auquel le vecteur vitesse moyenne, résultante des vecteurs vitesse des
points de la section orthogonale à l’axe, est tangent, et sur lequel on rapporte toutes les quantités de
description de l’écoulement. De même, il est très rare de considérer β ≠ 1. Enfin, sauf dans le cas
d’écoulements de grande vitesse dans des courbes serrées, on peut supposer que le niveau d’eau
dans une section orthogonale à l’axe d’écoulement n’est pas influencé par les forces centrifuges, et
qu’il est donc constant sur toute la largeur B correspondante, égal à Z(A). La charge dans une section
d’écoulement orthogonale à l’axe d’écoulement filaire est, dans ces hypothèses, égale à :
H Z A
V
gtionsec ( )
²
= +
2
A
A’
M
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
5 10/09/02

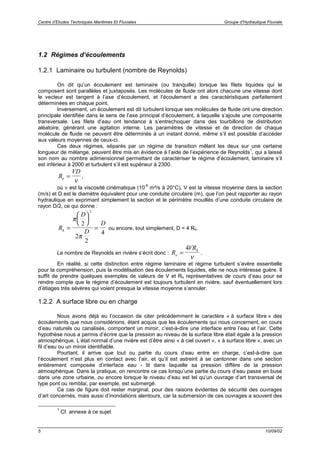

1.2 Régimes d’écoulements
1.2.1 Laminaire ou turbulent (nombre de Reynolds)
On dit qu’un écoulement est laminaire (ou tranquille) lorsque les filets liquides qui le
composent sont parallèles et juxtaposés. Les molécules de fluide ont alors chacune une vitesse dont
le vecteur est tangent à l’axe d’écoulement, et l’écoulement a des caractéristiques parfaitement
déterminées en chaque point.
Inversement, un écoulement est dit turbulent lorsque ses molécules de fluide ont une direction
principale identifiée dans le sens de l’axe principal d’écoulement, à laquelle s’ajoute une composante
transversale. Les filets d’eau ont tendance à s’entrechoquer dans des tourbillons de distribution
aléatoire, générant une agitation interne. Les paramètres de vitesse et de direction de chaque
molécule de fluide ne peuvent être déterminés à un instant donné, même s’il est possible d’accéder
aux valeurs moyennes de ceux-ci.
Ces deux régimes, séparés par un régime de transition mêlant les deux sur une certaine
longueur de mélange, peuvent être mis en évidence à l’aide de l’expérience de Reynolds
1
, qui a laissé
son nom au nombre adimensionnel permettant de caractériser le régime d’écoulement, laminaire s’il
est inférieur à 2000 et turbulent s’il est supérieur à 2300.
R
VD
e =
ν
,
où ν est la viscosité cinématique (10
-6
m²/s à 20°C), V est la vitesse moyenne dans la section
(m/s) et D est le diamètre équivalent pour une conduite circulaire (m), que l’on peut rapporter au rayon
hydraulique en exprimant simplement la section et le périmètre mouillés d’une conduite circulaire de
rayon D/2, ce qui donne :
R
D
D
D
h =






=
π
π
2
2
2
4
2
ou encore, tout simplement, D = 4 Rh.
Le nombre de Reynolds en rivière s’écrit donc : R
VR
e
h
=
4
ν
.
En réalité, si cette distinction entre régime laminaire et régime turbulent s’avère essentielle
pour la compréhension, puis la modélisation des écoulements liquides, elle ne nous intéresse guère. Il
suffit de prendre quelques exemples de valeurs de V et Rh représentatives de cours d’eau pour se
rendre compte que le régime d’écoulement est toujours turbulent en rivière, sauf éventuellement lors
d’étiages très sévères qui voient presque la vitesse moyenne s’annuler.
1.2.2 A surface libre ou en charge
Nous avons déjà eu l’occasion de citer précédemment le caractère « à surface libre » des
écoulements que nous considérions, étant acquis que les écoulements qui nous concernent, en cours
d’eau naturels ou canalisés, comportent un miroir, c’est-à-dire une interface entre l’eau et l’air. Cette
hypothèse nous a permis d’écrire que la pression au niveau de la surface libre était égale à la pression
atmosphérique. L’état normal d’une rivière est d’être ainsi « à ciel ouvert », « à surface libre », avec un
fil d’eau ou un miroir identifiable.
Pourtant, il arrive que tout ou partie du cours d’eau entre en charge, c’est-à-dire que
l’écoulement n’est plus en contact avec l’air, et qu’il est astreint à se cantonner dans une section
entièrement composée d’interface eau - lit dans laquelle sa pression diffère de la pression
atmosphérique. Dans la pratique, on rencontre ce cas lorsqu’une partie du cours d’eau passe en buse
dans une zone urbaine, ou encore lorsque le niveau d’eau est tel qu’un ouvrage d’art transversal de
type pont ou remblai, par exemple, est submergé.
Ce cas de figure doit rester marginal, pour des raisons évidentes de sécurité des ouvrages
d’art concernés, mais aussi d’inondations alentours, car la submersion de ces ouvrages a souvent des
1
Cf. annexe à ce sujet
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
6 10/09/02
incidences sur la vulnérabilité des zones voisines. Aussi n’aborderons-nous pas dans le détail ces
écoulements radicalement différents des écoulements à surface libre.
Il faudra cependant garder en mémoire cette distinction entre « à surface libre » et « en
charge » pour la suite, car les méthodes de calcul dans le premier cas empruntent beaucoup aux
expérimentations faites dans le second cas.
1.2.3 Permanent (stationnaire) ou non-permanent (transitoire)
Le régime permanent désigne un écoulement dont les caractéristiques ne varient pas dans le
temps. Le régime stationnaire désigne un écoulement dont les caractéristiques ne varient pas dans le
temps... sur le laps de temps considéré. Cela se traduit mathématiquement par la nullité de toutes les
dérivées partielles des grandeurs par rapport au temps.
Naturellement, le régime est dit non-permanent ou transitoire lorsque les paramètres de
l’écoulement varient dans le temps, qu’il s’agisse d’une perturbation instantanée ou plus étalée dans le
temps, comme une ouverture de vanne, une régulation de barrage, une crue lente ou rapide, une
sassée d’écluse, une rupture d’ouvrage hydraulique, un pompage, etc.
Dans la réalité, le régime permanent stricto sensu ne se rencontre quasiment jamais, mais
selon la longueur de rivière et le laps de temps considérés, il est très souvent valide de faire
l’hypothèse de permanence du régime.
1.2.4 Fluvial ou critique ou torrentiel (nombre de Froude)
De toutes les caractérisations de régime, celle-ci est sans doute l’une des plus importantes,
car elle conditionne entièrement le raisonnement hydraulique lors d’une étude. On sait, depuis notre
lointain apprentissage du français, que le mot torrent désigne un cours d’eau de montagne, tandis que
le mot fleuve désigne un cours d’eau qui se jette dans la mer. Si cette connaissance dictionnairique
nous fournit une première approche, pragmatique et simpliste, de ce que sont les régimes torrentiel et
fluvial, par les souvenirs imagés qu’elle peut susciter, elle ne nous dit pas si un torrent qui se jette
promptement dans la mer est plutôt un torrent ou un fleuve ou les deux à la fois. L’hydraulique, elle,
nous fournit la réponse.
Recourant toujours à des images simples, selon une illustration très largement employée par
les hydrauliciens, prenons l’exemple des ondes infinitésimales. Derrière ce nom barbare se cache un
phénomène expérimenté par chacun dans sa petite enfance, à savoir les petites ondes, d’amplitude
négligeable par rapport à la hauteur d’eau qui les porte, qui naissent autour d’un caillou lancé dans
l’eau. Ces petites rides se propagent à partir de ce point... de diverses façons selon le régime du milieu
liquide concerné.
Dans une étendue immobile ou presque, comme un lac ou un étang, tout un chacun sait que
les rides sont circulaires et concentriques autour du point d’entrée du caillou dans l’eau. Les ondes
s’éloignent de ce point à la vitesse (on parle plutôt de célérité) de gh , où g désigne l’accélération de
la pesanteur, et h la hauteur d’eau moyenne.
Dans les eaux lentes d’un fleuve classique, si l’on fixe précisément l’endroit où le caillou s’est
enfoncé dans l’eau, on se rend compte que les cercles des ondes infinitésimales qui ont été ainsi
générées ne sont pas concentriques, mais sont emportées par le courant vers l’aval. Si V désigne la
vitesse moyenne de courant, la composition des vitesses nous permet d’affirmer sans crainte que le
front de l’onde dévalant la rivière a une vitesse de V gh+ évidemment positive, tandis que le front
de l’onde remontant le courant a une vitesse de V gh− négative, ce qui déforme le cercle initial de
la ride en une ellipse étalée de part et d’autre, vers l’aval et vers l’amont, de son point de naissance. Il
en va de même pour les ondes qui se forment autour d’un petit obstacle fixe planté dans la rivière
(comme un pieu, un bâton... ou une pile de pont) : une série de rides se forment vers l’aval, mais
également vers l’amont. On dit dans un tel cas que l’information d’une perturbation locale de
l’écoulement est remontée vers l’amont. Le régime est dit fluvial ou lent.
A l’inverse, un œil alerte et très exercé pourrait peut-être apercevoir le devenir des mêmes
ondes générées par un caillou lancé... dans un torrent de montagne ! A peine générées, les rides sont
tout simplement emportées par le fort courant. Même les rides qui se forment lors de l’introduction d’un
bâton dans le cours d’un torrent sont chassées vers l’aval sans qu’aucune ride ne « remonte » vers
l’amont. On dit que l’information de la perturbation ne remonte pas vers l’amont. Les vitesses des deux
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
7 10/09/02

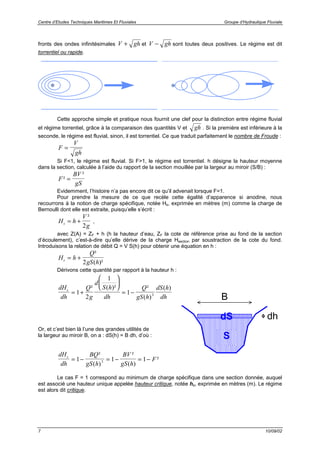

fronts des ondes infinitésimales V gh+ et V gh− sont toutes deux positives. Le régime est dit
torrentiel ou rapide.
Cette approche simple et pratique nous fournit une clef pour la distinction entre régime fluvial
et régime torrentiel, grâce à la comparaison des quantités V et gh . Si la première est inférieure à la
seconde, le régime est fluvial, sinon, il est torrentiel. Ce que traduit parfaitement le nombre de Froude :
F
V
gh
=
Si F<1, le régime est fluvial. Si F>1, le régime est torrentiel. h désigne la hauteur moyenne
dans la section, calculée à l’aide du rapport de la section mouillée par la largeur au miroir (S/B) :
F
BV
gS
²
²
=
Evidemment, l’histoire n’a pas encore dit ce qu’il advenait lorsque F=1.
Pour prendre la mesure de ce que recèle cette égalité d’apparence si anodine, nous
recourrons à la notion de charge spécifique, notée Hs, exprimée en mètres (m) comme la charge de
Bernoulli dont elle est extraite, puisqu’elle s’écrit :
H h
V
gs = +
²
2
,
avec Z(A) = ZF + h (h la hauteur d’eau, ZF la cote de référence prise au fond de la section
d’écoulement), c’est-à-dire qu’elle dérive de la charge Hsection par soustraction de la cote du fond.
Introduisons la relation de débit Q = V S(h) pour obtenir une équation en h :
H h
Q
gS hs = +
²
( )²2
Dérivons cette quantité par rapport à la hauteur h :
dH
dh
Q
g
d
S h
dh
Q
gS h
dS h
dh
s
= +






= −1
2
1
1 3
² ( )² ²
( )
( )
Or, et c’est bien là l’une des grandes utilités de
la largeur au miroir B, on a : dS(h) = B dh, d’où :
dH
dh
BQ
gS h
BV
gS h
Fs
= − = − = −1 1 13
²
( )
²
( )
²
Le cas F = 1 correspond au minimum de charge spécifique dans une section donnée, auquel
est associé une hauteur unique appelée hauteur critique, notée hc, exprimée en mètres (m). Le régime
est alors dit critique.
S
dh
B
dS
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
8 10/09/02
On visualise ce minimum sur la courbe
Q=Q(h), à charge spécifique constante, dont
l’équation est : ( ).( ( )²) ²H h gS h Qs − =2
On voit également que pour une charge
spécifique donnée, il existe deux façons de faire
passer un débit Q : l’une en régime fluvial et
l’autre en régime torrentiel.
h
Q
hc
Si, dans le calcul, c’est le nombre adimensionnel de Froude qui permet de qualifier le régime
de fluvial, critique ou torrentiel, dans la nature, d’un point de vue pratique, c’est à la pente i ou I du
cours d’eau qu’il faut imputer tel ou tel régime correspondant, comme l’intuition et le dictionnaire le
suggèrent. A une forte pente correspond le régime torrentiel, tandis qu’à une faible pente correspond
le régime fluvial. Il suffirait de connaître une relation entre cette pente i et le nombre de Froude F pour
clore définitivement cette question. Nous ne nous en priverons pas, le moment venu.
Pour l’heure, rappelons simplement que :
F
BV
gS
²
²
=
• si F ou F² < 1, le régime est fluvial
• si F ou F² = 1, le régime est critique
• si F ou F² > 1, le régime est torrentiel
La hauteur critique hc correspond au minimum de charge spécifique à débit fixé.
1.2.5 Uniforme ou varié ou normal
On dit d’un régime permanent qu’il est uniforme lorsque les caractéristiques de cet écoulement
(h, V, Q) ne présentent pas de variation dans son étendue et sa durée. A la constance temporelle
s’ajoute la constance spatiale, et donc, toutes les dérivées partielles des paramètres de l’écoulement
par rapport au repère spatial sont nulles.
Dès que l’une des caractéristiques de l’écoulement en régime permanent présente une
variation dans l’étendue du tronçon étudié, le régime est dit varié. On distingue le régime
graduellement varié, pour lequel les caractéristiques de l’écoulement varient lentement dans l’espace,
du régime rapidement varié, pour lequel elles varient rapidement. Le régime étant permanent, seules
des variations spatiales, et donc liées à la géométrie du lit, sont à l’origine des variations des
caractéristiques de l’écoulement.
L’écoulement uniforme peut, à ce titre, être considéré comme une régime théorique que
l’écoulement tendrait à adopter s’il n’était contraint à la variation par la géométrie du lit. On formalise
ce concept à l’aide de la notion de régime normal, qui correspond, pour les conditions hydrauliques et
géométriques d’une section donnée, aux valeurs que prendraient les caractéristiques de l’écoulement
(h et V), pour le même débit, si le régime était uniforme. En particulier, on note hN la hauteur normale,
exprimée en mètres (m) correspondant à ce régime normal, et on la compare à la hauteur critique hc
pour déterminer si le régime varié est fluvial normal (hN > hc) ou critique normal (hN = hc) ou torrentiel
normal (hN < hc).
On aura donc compris que l’écoulement peut parfaitement se trouver localement en régime
permanent graduellement varié avec une hauteur réelle inférieure à la hauteur critique, donc en régime
torrentiel, alors que la hauteur normale correspondante peut tout à fait être supérieure à cette même
hauteur critique, le régime normal étant donc fluvial. Il faudrait considérer un tel cas, absolument pas
marginal, comme un régime normal fluvial, localement torrentiel. Cet exemple peut être généralisé
comme suit :
fluvial normal critique normal torrentiel normal
fluvial local h > hc et hN > hc h > hc et hN = hc h > hc et hN < hc
critique local h = hc et hN > hc h = hc et hN = hc h = hc et hN < hc
torrentiel local h < hc et hN > hc h < hc et hN = hc h < hc et hN < hc
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
9 10/09/02
1.3 Equations de l’hydraulique fluviale
1.3.1 Equation de continuité
Nous avons pu aborder, dans les pages qui précèdent, un grand nombre de notions
hydrauliques sans faire appel aux équations fondamentales des écoulements, pour la simple raison
que nous avons cheminé à travers le temps en raisonnant, de manière accélérée et avec le confort du
recul, comme le firent les divers découvreurs de la science hydraulique : en partant de l’observation
pour dégager les théories qui les sous tendent.
L’équation de continuité constitue la première marche entre observation et théorie. Elle traduit
simplement l’évidence physique de la conservation de la masse de fluide contenue dans un volume
fictif Λ donné. L’eau étant incompressible dans les conditions de température et de pression qui nous
concernent, on conçoit en effet sans peine que toute la masse de fluide qui entre dans ce volume fictif
doit, pour ce faire, chasser une masse équivalente pour en prendre la place.
Si Q1 désigne le débit entrant dans le volume fictif Λ, et Q2 le débit sortant de ce même volume
fictif Λ, l’équation de continuité s’écrit tout simplement : Q1 = Q2 ou encore V1S1 = V2S2.
Arrêtons-nous un instant sur l’interprétation pratique de cette équation, pour démentir une fois
pour toutes une idée reçue communément répandue, et fausse. Les seuils et barrages mobiles en
rivière constituent certes un obstacle en rivière - c’est même souvent leur raison d’être. Ils peuvent
gêner les écoulements en les freinant et en les exhaussant, c’est indéniable - et même souhaité lors
de la conception. Mais en aucun cas, dès lors que le régime est stationnaire, ces ouvrages ne
« retiennent du débit ». Le débit qui arrive à l’amont d’un tel ouvrage en régime stationnaire franchit
l’ouvrage d’une manière ou d’une autre pour se retrouver intégralement à l’aval de l’ouvrage. Par
contre, lors des phases transitoires d’élévation des ouvrages, le volume en amont se comporte comme
un réservoir que le débit entrant remplit avant d’atteindre un nouvel état stationnaire... et de sortir à
nouveau intégralement à l’aval.
En régime transitoire, on traduit l’équation de continuité par le fait que tout volume entrant qui
n’est pas évacué par le flux sortant se traduit par une augmentation de volume entre l’entrée et la
sortie :
∂
∂
∂
∂
Q
x
B
h
t
+ = 0
1.3.2 Equation de Bernoulli
Au 18
ème
siècle, Bernoulli s’appuie sur les théorèmes de conservation de l’énergie des corps
solides en mouvement énoncés par Huygens et Leibnitz pour proposer un théorème équivalent pour
les fluides incompressibles, de conservation de la charge qui porte son nom, et dont on a vu qu’elle
était la somme d’une énergie potentielle (niveau piézométrique) et d’une énergie cinétique.
Le théorème dit qu’en tout point d’une ligne de courant, la charge hydraulique est constante...
H M Z M
P M
g
V M
g
H( ) ( )
( ) ( )²
= + + =
ρ 2 constante
... aux dissipations par frottement interne près
2
. En notant, entre deux sections S1 et S2 en
travers du cours d’eau, ∆H1!2 la perte de charge dissipée par frottement interne comptée positivement,
on écrit donc le théorème de Bernoulli rapporté aux sections d’écoulement sous la forme :
Z
V
g
Z
V
g
H1
1
2
2
1 2
2 2
+ = + + →
² ²
∆
Avec l’équation de continuité, nous disposons donc de deux équations pour trois inconnues :
V, Z et ∆H1!2. La détermination empirique des expressions pertinentes de cette perte de charge
donnera alors accès à la connaissance, pour un état de géométrie et d’écoulement donnés, des deux
paramètres qui nous intéressent : V et Z.
On définit la perte de charge linéaire, notée j et exprimée en mètre par mètre (m/m), comme
étant l’opposé du rapport de la perte de charge dH sur la distance curviligne infinitésimale dx séparant
S(x) et S(x+dx).
2
conséquence du régime turbulent (i.e. de l’agitation interne)
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
10 10/09/02

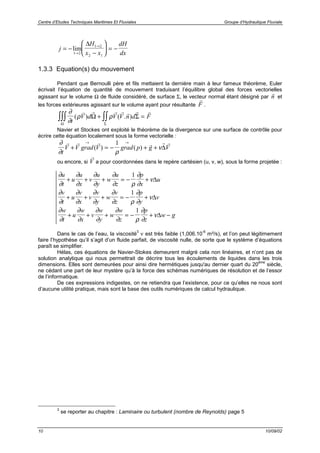

j
H
x x
dH
dx
= −
−





 = −
→
→
lim
1 2
1 2
2 1
∆
1.3.3 Equation(s) du mouvement
Pendant que Bernoulli père et fils mettaient la dernière main à leur fameux théorème, Euler
écrivait l’équation de quantité de mouvement traduisant l’équilibre global des forces vectorielles
agissant sur le volume Ω de fluide considéré, de surface Σ, le vecteur normal étant désigné par
r
n et
les forces extérieures agissant sur le volume ayant pour résultante
r
F .
∂
∂
ρ ρ
t
V d V V n d F( ) ( . )
v r r r r r r
Ω Σ
Ω Σ
∫∫∫ ∫∫+ =
Navier et Stockes ont exploité le théorème de la divergence sur une surface de contrôle pour
écrire cette équation localement sous la forme vectorielle :
∂
∂ ρ
ν
t
V V grad V grad p g V
r r r r r r
+ = − + +
→ →
( ) ( )
1
∆
ou encore, si
r
V a pour coordonnées dans le repère cartésien (u, v, w), sous la forme projetée :
∂
∂
∂
∂
∂
∂
∂
∂ ρ
∂
∂
ν
u
t
u
u
x
v
u
y
w
u
z
p
x
u+ + + = − +
1
∆
∂
∂
∂
∂
∂
∂
∂
∂ ρ
∂
∂
ν
v
t
u
v
x
v
v
y
w
v
z
p
y
v+ + + = − +
1
∆
∂
∂
∂
∂
∂
∂
∂
∂ ρ
∂
∂
ν
w
t
u
w
x
v
w
y
w
w
z
p
z
w g+ + + = − + −
1
∆
Dans le cas de l’eau, la viscosité
3
ν est très faible (1,006.10
-6
m²/s), et l’on peut légitimement
faire l’hypothèse qu’il s’agit d’un fluide parfait, de viscosité nulle, de sorte que le système d’équations
paraît se simplifier.
Hélas, ces équations de Navier-Stokes demeurent malgré cela non linéaires, et n’ont pas de
solution analytique qui nous permettrait de décrire tous les écoulements de liquides dans les trois
dimensions. Elles sont demeurées pour ainsi dire hermétiques jusqu'au dernier quart du 20
ème
siècle,
ne cédant une part de leur mystère qu’à la force des schémas numériques de résolution et de l’essor
de l’informatique.
De ces expressions indigestes, on ne retiendra que l’existence, pour ce qu’elles ne nous sont
d’aucune utilité pratique, mais sont la base des outils numériques de calcul hydraulique.
3
se reporter au chapitre : Laminaire ou turbulent (nombre de Reynolds) page 5
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
11 10/09/02
2. Régime permanent
2.1 Régime uniforme
2.1.1 Propriétés
Par définition du régime uniforme, Q, V et h sont constants tout au long de l’écoulement
considéré. Si ZF désigne la cote du fond, la cote de la surface libre Z est égale à : Z = ZF + h.
L’expression de la perte de charge linéaire donne alors :
j
dZ
dx
dh
dx
dZ
dx
iF F
= − + = − = .
Si le régime est uniforme, la perte de charge linéaire est donc égale à la pente du cours d’eau.
Et inversement, si la perte de charge linéaire est égale à la pente du cours d’eau (j = i), alors h est
constante, et donc, à débit constant, V l’est également, et le régime est uniforme.
Le régime uniforme est donc caractérisé par une hauteur, un débit et une vitesse moyenne
constants, ou encore, ce qui équivaut à la propriété de parallélisme entre le profil en long du fil d’eau et
le profil en long du fond.
2.1.2 Formules empiriques
Dans les conditions du régime uniforme, faciles à obtenir en laboratoire ou en nature dans un
canal de géométrie fixée assez long pour ne pas être perturbé par les effets de bord, un pas décisif
dans la connaissance empirique de l’hydraulique a été franchi par les hydrauliciens qui ont tenté
d’établir une relation entre les paramètres géométriques du canal et la vitesse moyenne de
l’écoulement.
On doit à Chézy la première tentative retentissante, avec sa formule :
V C R ih= ,
où V est la vitesse moyenne (m/s), Rh le rayon hydraulique (m), i la pente du fond (m/m) et C
un coefficient empirique (m
1/2
/s), dit de Chézy, dépendant de la forme de la section et des parois.
Pourtant, c’est Bazin qui établit une relation plus explicite du coefficient de Chézy :
C
Rh
=
+
87
1
γ
,
où γ est un paramètre représentatif de la rugosité du lit, variant de 0.06 pour un lit lisse
(ciment) à 1.75 pour un lit de terre enherbée et de galets. Cette formulation donne l’impression de faire
reculer simplement un cran plus loin le moment de décider du choix apparemment arbitraire du
paramètre représentatif du lit du cours d’eau et pourtant, elle a le mérite de mettre en évidence la
faiblesse de la formule de Chézy, dans laquelle le rayon hydraulique intervient dans plusieurs facteurs,
ce qui rend malaisée l’interprétation de son influence sur la sensibilité du calcul de la vitesse moyenne.
L’hydraulicien Manning, à qui cette faiblesse n’avait pas échappé, proposa une autre
expression du coefficient de Chézy :
C
n
Rh
=
1 1
6
,
ce qui permet une décomposition plus lisible de l’expression de la vitesse moyenne :
( )V
n
R ih
=






1 2
3
1
2
où le paramètre n peut être décliné en abaque de rugosité selon une typologie exhaustive des
lits de cours d’eau.
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
12 10/09/02
Cette formule est également connue sous le nom de formule de Strickler, du nom de
l’hydraulicien qui proposa le coefficient dit de Strickler, K, plus maniable que son inverse n dû à
Manning, et donc, plus couramment utilisée :
( )V K R ih
=






2
3
1
2
2.1.3 Hauteur normale, pente critique
Les conditions du régime uniforme ne se rencontrent que très rarement en nature, et
correspondent de fait plutôt à des ouvrages artificiels de canalisation des écoulements. Pour autant, la
connaissance précise du régime uniforme grâce à la formule de Strickler nous permet de déterminer
deux quantités que nous avons déjà évoqué lors de la définition des conventions, paramètres et
régimes des écoulements de cours d’eau : la hauteur normale et la pente critique.
La hauteur normale est, pour écoulement quelconque de débit Q donné, la hauteur d’eau hN
que l’on observerait si le régime était uniforme, c’est-à-dire sans influence ni de l’amont, ni de l’aval,
comme si l’écoulement s’effectuait dans un canal uniforme de section identique à celle où la hauteur
normale est calculée. Comme Q = VS, on a directement que hN est telle que
( )( )Q KS h R h iN h N= ( ) ( )
2
3
1
2
Il va de soi que, si le régime est uniforme, la hauteur d’eau de l’écoulement est égale à la
hauteur normale.
D’autre part, nous avons vu qu’un écoulement donné pouvait être de régime fluvial, critique ou
torrentiel selon que le nombre de Froude était inférieur, égal ou supérieur à 1. Mais il a été dit qu’en
nature, c’est la pente du lit qui détermine le régime du cours d’eau. La formule de Strickler nous fournit
la relation qui nous manquait entre la pente du cours d’eau et la vitesse, de sorte qu’on écrire
l’expression de la pente critique :
F
BV
gS
V
gS
Bc
c
c
²
²
²= = ⇒ =1
or V K R ic h c c² ²( )=
4
3
d’où : i
gS
B K R
c
c
c hc
=
²( )
4
3
Si, pour un débit donné, la pente du cours d’eau est supérieure à cette pente critique, le
régime est torrentiel. Si elle est égale, le régime est critique, et si elle est inférieure, le régime est
fluvial. Evidemment, la pente du cours d’eau ne bougeant pas (hypothèse de fond fixe), c’est bien la
pente critique qui est à recalculer pour ces comparaisons, en fonction du débit.
2.1.4 Distribution des vitesses
La notion de vitesse moyenne, que l’on a simplement définie comme le rapport du débit par la
section mouillée, cache mal l’hétérogénéité de la distribution des vitesses dans la section. Sur une
ligne verticale, on rencontre trois types de vitesses caractéristiques qu’il suffira de relier selon une
conique (paraboloïde) pour avoir une idée du profil des vitesses sur cette ligne :
• au fond, ou au contact de l’interface eau - lit, on peut considérer (hypothèse très classique)
qu’il y a adhérence (non glissement) entre le filet liquide et le matériau constitutif du lit, d’où
( )
M eau lit
V M
→ −
=
interface( )
lim ( ) 0
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
13 10/09/02

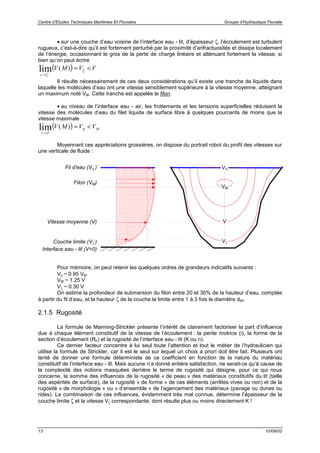

• sur une couche d’eau voisine de l’interface eau - lit, d’épaisseur ζ, l’écoulement est turbulent
rugueux, c’est-à-dire qu’il est fortement perturbé par la proximité d’anfractuosités et dissipe localement
de l’énergie, occasionnant le gros de la perte de charge linéaire et atténuant fortement la vitesse, si
bien qu’on peut écrire
( )
z
V M V V
→ −
≈ <
ζ
ζlim ( )
Il résulte nécessairement de ces deux considérations qu’il existe une tranche de liquide dans
laquelle les molécules d’eau ont une vitesse sensiblement supérieure à la vitesse moyenne, atteignant
un maximum noté VM. Cette tranche est appelée le filon.
• au niveau de l’interface eau - air, les frottements et les tensions superficielles réduisent la
vitesse des molécules d’eau du filet liquide de surface libre à quelques pourcents de moins que la
vitesse maximale
( )
z Z
MV M V V
→
≈ <lim ( ) η
Moyennant ces appréciations grossières, on dispose du portrait robot du profil des vitesses sur
une verticale de fluide :
Pour mémoire, on peut retenir les quelques ordres de grandeurs indicatifs suivants :
Vη ~ 0.95 VM
VM ~ 1.25 V
Vζ ~ 0.30 V
On estime la profondeur de submersion du filon entre 20 et 30% de la hauteur d’eau, comptée
à partir du fil d’eau, et la hauteur ζ de la couche la limite entre 1 à 3 fois le diamètre d90.
2.1.5 Rugosité
La formule de Manning-Strickler présente l’intérêt de clairement factoriser la part d’influence
due à chaque élément constitutif de la vitesse de l’écoulement : la pente motrice (i), la forme de la
section d’écoulement (Rh) et la rugosité de l’interface eau - lit (K ou n).
Ce dernier facteur concentre à lui seul toute l’attention et tout le métier de l’hydraulicien qui
utilise la formule de Strickler, car il est le seul sur lequel un choix a priori doit être fait. Plusieurs ont
tenté de donner une formule déterministe de ce coefficient en fonction de la nature du matériau
constitutif de l’interface eau - lit. Mais aucune n’a donné entière satisfaction, ne serait-ce qu’à cause de
la complexité des notions masquées derrière le terme de rugosité qui désigne, pour ce qui nous
concerne, la somme des influences de la rugosité « de peau » des matériaux constitutifs du lit (taille
des aspérités de surface), de la rugosité « de forme » de ces éléments (arrêtes vives ou non) et de la
rugosité « de morphologie » ou « d’ensemble » de l’agencement des matériaux (pavage ou dunes ou
rides). La combinaison de ces influences, évidemment très mal connue, détermine l’épaisseur de la
couche limite ζ et la vitesse Vζ correspondante, dont résulte plus ou moins directement K !
Filon (VM)
Fil d’eau (Vη )
Couche limite (Vζ )
Interface eau - lit (V=0)
VM
Vη
Vζ
VVitesse moyenne (V)
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
14 10/09/02

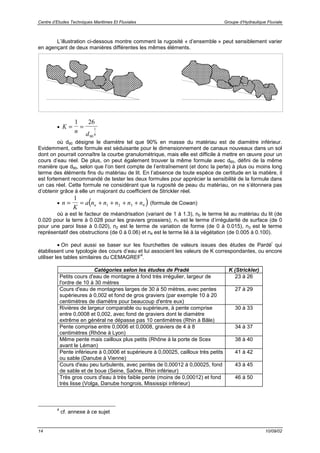

L’illustration ci-dessous montre comment la rugosité « d’ensemble » peut sensiblement varier
en agençant de deux manières différentes les mêmes éléments.
• K
n d
= =
1 26
90
1
6
où d90 désigne le diamètre tel que 90% en masse du matériau est de diamètre inférieur.
Evidemment, cette formule est séduisante pour le dimensionnement de canaux nouveaux dans un sol
dont on pourrait connaître la courbe granulométrique, mais elle est difficile à mettre en œuvre pour un
cours d’eau réel. De plus, on peut également trouver la même formule avec d65, défini de la même
manière que d90, selon que l’on tient compte de l’entraînement (et donc la perte) à plus ou moins long
terme des éléments fins du matériau de lit. En l’absence de toute espèce de certitude en la matière, il
est fortement recommandé de tester les deux formules pour apprécier la sensibilité de la formule dans
un cas réel. Cette formule ne considérant que la rugosité de peau du matériau, on ne s’étonnera pas
d’obtenir grâce à elle un majorant du coefficient de Strickler réel.
• ( )n
K
a n n n n nn= = + + + +
1
1 2 3 4 (formule de Cowan)
où a est le facteur de méandrisation (variant de 1 à 1.3), n0 le terme lié au matériau du lit (de
0.020 pour la terre à 0.028 pour les graviers grossiers), n1 est le terme d’irrégularité de surface (de 0
pour une paroi lisse à 0.020), n2 est le terme de variation de forme (de 0 à 0.015), n3 est le terme
représentatif des obstructions (de 0 à 0.06) et n4 est le terme lié à la végétation (de 0.005 à 0.100).
• On peut aussi se baser sur les fourchettes de valeurs issues des études de Pardé
i
qui
établissent une typologie des cours d’eau et lui associent les valeurs de K correspondantes, ou encore
utiliser les tables similaires du CEMAGREF
4
.
Catégories selon les études de Pradé K (Strickler)
Petits cours d'eau de montagne à fond très irrégulier, largeur de
l'ordre de 10 à 30 mètres
23 à 26
Cours d'eau de montagnes larges de 30 à 50 mètres, avec pentes
supérieures à 0,002 et fond de gros graviers (par exemple 10 à 20
centimètres de diamètre pour beaucoup d'entre eux)
27 à 29
Rivières de largeur comparable ou supérieure, à pente comprise
entre 0,0008 et 0,002, avec fond de graviers dont le diamètre
extrême en général ne dépasse pas 10 centimètres (Rhin à Bâle)
30 à 33
Pente comprise entre 0,0006 et 0,0008, graviers de 4 à 8
centimètres (Rhône à Lyon)
34 à 37
Même pente mais cailloux plus petits (Rhône à la porte de Scex
avant le Léman)
38 à 40
Pente inférieure à 0,0006 et supérieure à 0,00025, cailloux très petits
ou sable (Danube à Vienne)
41 à 42
Cours d'eau peu turbulents, avec pentes de 0,00012 à 0,00025, fond
de sable et de boue (Seine, Saône, Rhin inférieur)
43 à 45
Très gros cours d'eau à très faible pente (moins de 0,00012) et fond
très lisse (Volga, Danube hongrois, Mississipi inférieur)
46 à 50
4
cf. annexe à ce sujet
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
15 10/09/02
En réalité, si ces différentes approches fournissent des ordres de grandeur de K, voire des
fourchettes de valeur probable en les combinant, la meilleure méthode pour déterminer K reste
l’utilisation de données in situ de mesure simultanée de la hauteur d’eau et de la vitesse... mais qui
souffrent malgré tout des incertitudes liées aux techniques de métrologie.
Il faut retenir que plus le lit est rugueux, plus le coefficient de Strickler est petit, et plus le lit est
lisse, plus le coefficient de Strickler est grand, et que les incertitudes sur la « véritable » valeur de K
sont telles qu’il est absurde d’écrire ce coefficient avec une précision inférieure à l’unité !
Le lit d’écoulement des cours d’eau réels n’est pas toujours suffisamment homogène pour
considérer qu’une valeur unique du coefficient de Strickler permet d’en refléter fidèlement la rugosité.
On peut ainsi trouver légitime de segmenter le périmètre mouillé total p en n segments homogènes au
plan de la rugosité, de périmètre mouillé { }pi n∈ 1;...;
, affectés chacun d’un coefficient de Strickler
{ }Ki n∈ 1;...;
.
La formule de Mülloffer-Einstein permet de déterminer le coefficient de Strickler K résultant de
la composition de ces rugosités :
{ }
p
K
p
K
i
i
i n
3
2
3
21
=
∈
∑
,...,
sous réserve que cette hétérogénéité ne conduit pas à des tubes de courant de vitesse
différente au sein de l’écoulement qu’ils cisailleraient, avec les pertes d’énergie que cela impliquerait.
En particulier, les écoulements débordants, qui comprennent une vitesse en lit mineur souvent très
nettement supérieure à la vitesse en lit majeur, ne rentrent pas dans le champ d’application de cette
formule. Par contre, l’influence (sur les écoulements) du remplacement d’un fruit de talus en plaques
de béton (peu rugueuses, donc de coefficient de Strickler élevé) par une berge végétalisée (plus
rugueuse, de coefficient de Strickler plus petit) peut être examinée en recourant à cette formule.
2.2 Régime graduellement varié
2.2.1 Propriétés
On considère que les paramètres hydrauliques h et V varient lentement d’une section
d’écoulement à l’autre. Dans l’axe d’écoulement (x), les dérivées secondes de ces quantités par
rapport à l’abscisse curviligne x sont quasi nulles. On peut considérer qu’entre deux section
d’écoulement suffisamment proche S(x) et S(x+dx), le régime graduellement varié est assimilable à un
régime presque uniforme pour lequel s’appliquerait la formule de Strickler, ou plutôt, une extrapolation
de cette formule.
Car au lieu de lier la vitesse moyenne à la racine de la pente du fond (i), l’astuce consiste à la
lier à la racine de la pente de charge hydraulique (j), la formule devenant alors :
V K R
h j=












2
3
1
2
Lorsque le régime est uniforme, par la propriété afférente d’égalité entre j et i, on retrouve bien
l’expression établie par Strickler. Mais dans le régime graduellement varié, il est évident que la pente
de charge j ne peut plus être égale à la pente du fond i, par le fait des variations de V et h.
Cependant, les variations de V et de h ne sont pas aléatoires, puisque ces deux quantités sont
liées par une relation de charge, déjà entr’aperçue au premier chapitre de ce cours, et notamment, de
charge spécifique, dont on rappelle l’expression :
H h
V
gs = +
²
2
L’analyse de cette quantité avait notamment permis d’établir l’existence d’une hauteur critique
hc telle que cette énergie spécifique soit minimum à débit fixé. Et le nombre de Froude avait été défini
comme le rapport de la vitesse moyenne par la célérité des ondes infinitésimales, valant 1 pour la
hauteur critique. On rappelle qu’on avait établi :
dH
dh
BQ
gS h
BV
gS h
Fs
= − = − = −1 1 13
²
( )
²
( )
²
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
16 10/09/02
2.2.2 Equation de la ligne d’eau
L’équation de la ligne d’eau (fil d’eau) correspond à la fonction Z=Z(x) ou encore h=h(x) dès
lors que la cote du fond est connue. Or, Hs = H - ZF, donc :
dH
dx
dH
dx
dZ
dx
j is F
= − = − +
et ( )
dH
dx
dH
dh
dh
dx
F
dh
dx
s s
= = −1 2
d’où l’expression des variations de la surface libre de l’eau (hors du régime critique F=1) :
dh
dx
i j
F
=
−
−1 2
A partir d’une section d’écoulement de hauteur connue, on peut déduire de la formule ci-
dessus les tendances d’évolution, et donc, pas à pas, les hauteurs d’eau voisines. En écrivant, pour un
débit donné, les expression de i et de j par la formule de Strickler, on a :
i
j
Q S R
Q S R
h
n hn
=
² ²
² ²
4
3
4
3
Or les fonctions S(h) et Rh(h) sont croissantes, donc i j− est du signe de h hN− . D’autre
part, 1− F² est du signe h hc− .
La hauteur d’eau étant donc connue dans une section d’écoulement donnée, il est possible de
connaître la variation de hauteur de proche en proche à partir de cette hauteur connue selon sa
position par rapport aux deux hauteurs de références que sont hc et hN.
2.2.3 Courbes de remous
Dans un canal uniforme de section donnée, on peut déduire de l’équation précédemment
établie les courbes types d’un écoulement de débit donné, selon que la « position » de la hauteur
d’eau considérée en un point par rapport aux deux hauteurs caractéristiques. Ces courbes sont
appelées courbes de remous. Elles fournissent une référence de tendance des variations d’une ligne
d’eau confrontée à une perturbation qui l’écarte de la ligne d’eau normale.
Régime fluvial normal (hN > hc)
hn
hcJ<Jc
• Régime fluvial local (h > hc)
! vers l’amont, h tend à retrouver hN
! vers l’aval, si h > hN, la ligne d’eau tend vers
l’horizontale et si hN > h > hc, h tend vers hc
• Régime torrentiel local (h < hc)
! vers l’amont, h tend vers zéro
! vers l’aval, h tend vers hc
Régime torrentiel normal (hN < hc)
J>Jc
hc
hn
• Régime fluvial local (h > hc)
! vers l’amont, h tend vers hc
! vers l’aval, la ligne d’eau tend vers
l’horizontale
• Régime torrentiel local (h < hc)
! vers l’amont, si h > hN, h tend vers hc
et si h < hN, h tend vers zéro
! vers l’aval, h tend vers hN
L’analyse de ces courbes de remous montre qu’en régime fluvial local, à partir d’une hauteur h
donnée, on tend toujours à l’amont vers une valeur déterminée hN ou hc. On retrouve là le constat
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
17 10/09/02
empirique de « remontée » des informations qui nous avait permis de qualifier le régime fluvial avec la
propagation des ondes infinitésimales : les équations sont, en régime fluvial local, « déterministes » de
l’aval vers l’amont, ou, autrement dit, il suffit de connaître la hauteur dans une section donnée pour
déterminer la hauteur dans les sections situées en amont. Et de fait, une perturbation de l’écoulement
à un endroit donné n’a de répercutions qu’en amont de celui-ci.
A l’inverse, en régime torrentiel local, à partir d’une hauteur h donnée, on tend vers une valeur
connue hN ou hc... vers l’aval : l’information se propage, comme les ondes infinitésimales, de l’amont
vers l’aval, et il suffit de connaître la hauteur d’eau dans une section donnée pour déterminer la
hauteur d’eau dans les sections situées en aval. Une perturbation apportée à l’écoulement n’aura de
répercussions qu’en aval de celui-ci.
Pour ces raisons, on dit que le régime fluvial est contrôlé par l’aval, tandis que le régime
torrentiel est contrôlé par l’amont. Les courbes de remous peuvent être assemblées comme un puzzle
dès lors que l’on respecte ce principe dans le sens de propagation de l’information.
2.3 Changements de régime
2.3.1 D’un régime fluvial à un autre
On peut illustrer l’utilisation simple des courbes de remous en examinant les changements de
régime. Imaginons un changement de pente (plus forte dans le tronçon aval que le tronçon amont)
dans un canal de section constante, tel que dans les deux tronçons, le régime est fluvial normal, tandis
que l’écoulement est uniforme à l’aval.
On sait donc que la hauteur d’eau à l’aval est égale à la hauteur normale hN2, déterminée à
l’aide de la formule de Strickler. Sur tout le tronçon aval, jusqu’au point précis de changement de
pente, la hauteur d’eau est donc déduite de la précédente, et égale à la hauteur normale hN2. Sur le
tronçon amont, de pente moindre, donc de hauteur normale hN1 plus haute, le régime étant fluvial, on
déduit chaque hauteur d’eau à partir de l’aval, où la hauteur est égale à hN2. La courbe de remous se
déduit donc simplement :
2.3.2 D’un régime torrentiel à un autre
De même, il est aisé de prévoir la courbe de remous d’un changement de pente faisant passer
d’un régime torrentiel à un autre moins rapide, par exemple, mais cette fois-ci, il nous faut postuler que
le régime uniforme est établi en amont de notre tronçon amont, section de contrôle en régime
torrentiel.
On a donc h = hN1 à la limite amont, puis on dévale le premier tronçon jusqu’au changement
de pente, à partir duquel, seulement, on ressent l’influence du ralentissement (hN2 > hN1). On rejoint hN2
selon la courbe de remous idoine.
hc
hN2
hc
hN1
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
18 10/09/02
2.3.3 Passage du régime fluvial au régime torrentiel
Sans plus de complication, on peut mener un raisonnement similaire pour établir la courbe de
remous du passage d’un régime fluvial en amont à un régime torrentiel en aval... si ce n’est que nous
nous trouvons face à une petite subtilité en ce qui concerne la section de contrôle : il faut qu’elle soit à
l’aval du tronçon fluvial, et à l’amont du tronçon aval... c’est-à-dire exactement à la jonction entre les
deux tronçons. S’agissant d’une section de contrôle unique pour deux régimes différents, il ne peut
s’agir que de la hauteur critique hc. Cette propriété intéressante se rencontre à chaque fois qu’un
régime fluvial amont jouxte un régime torrentiel aval par une section de contrôle, ce qui est bien
pratique lorsqu’on veut mesurer un débit par exemple : il suffit d’alterner une pente douce avec une
pente raide provoquant le régime torrentiel pour mesurer à coup sûr hc au droit du changement de
pente, et en déduire Q par la formule de hc, fiable dès lors que la géométrie section est judicieusement
choisie !
2.3.4 Passage du régime torrentiel au régime fluvial
Ce dernier cas est le plus problématique des quatre, et il suffit d’appliquer le raisonnement des
sections de contrôle pour s’en apercevoir. Considérons un tronçon amont en régime torrentiel et un
tronçon aval en régime fluvial. La section de contrôle du tronçon amont est donc son extrémité amont,
puisqu’on est en régime torrentiel, où la hauteur (régime uniforme) est hN1. La section de contrôle du
tronçon aval est son extrémité aval, puisqu’on est en régime fluvial, où la hauteur (régime uniforme)
est hN2. On peut donc dévaler la courbe de remous à partir de la section amont du tronçon amont, et
remonter cette même courbe de remous depuis la section aval. Mais puisqu’on est en régime torrentiel
normal à l’amont, l’influence du changement de pente ne se fait pas sentir tant qu’on n’atteint pas
exactement cette section, et de même, en régime fluvial normal à l’aval, le changement de pente n’a
pas d’influence sur tout le tronçon aval, ce qui implique qu’en dévalant à hN1 depuis l’amont, et en
hc
hN2
hc
hN1
hc
hN2
hc
hN1
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale

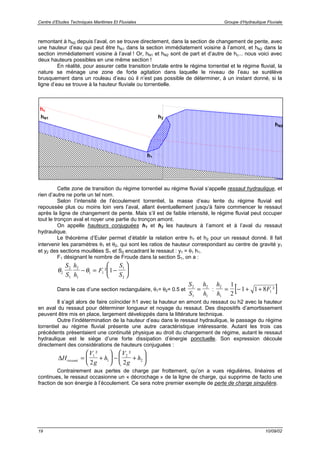

19 10/09/02
remontant à hN2 depuis l’aval, on se trouve directement, dans la section de changement de pente, avec
une hauteur d’eau qui peut être hN1 dans la section immédiatement voisine à l’amont, et hN2 dans la
section immédiatement voisine à l’aval ! Or, hN1 et hN2 sont de part et d’autre de hc... nous voici avec
deux hauteurs possibles en une même section !
En réalité, pour assurer cette transition brutale entre le régime torrentiel et le régime fluvial, la
nature se ménage une zone de forte agitation dans laquelle le niveau de l’eau se surélève
brusquement dans un rouleau d’eau où il n’est pas possible de déterminer, à un instant donné, si la
ligne d’eau se trouve à la hauteur fluviale ou torrentielle.
Cette zone de transition du régime torrentiel au régime fluvial s’appelle ressaut hydraulique, et
rien d’autre ne porte un tel nom.
Selon l’intensité de l’écoulement torrentiel, la masse d’eau lente du régime fluvial est
repoussée plus ou moins loin vers l’aval, allant éventuellement jusqu'à faire commencer le ressaut
après la ligne de changement de pente. Mais s’il est de faible intensité, le régime fluvial peut occuper
tout le tronçon aval et noyer une partie du tronçon amont.
On appelle hauteurs conjuguées h1 et h2 les hauteurs à l’amont et à l’aval du ressaut
hydraulique.
Le théorème d’Euler permet d’établir la relation entre h1 et h2 pour un ressaut donné. Il fait
intervenir les paramètres θ1 et θ2, qui sont les ratios de hauteur correspondant au centre de gravité y1
et y2 des sections mouillées S1 et S2 encadrant le ressaut : y1 = θ1 h1.
F1 désignant le nombre de Froude dans la section S1, on a :
θ θ2
2
1
2
1
1 1
1
2
1
S
S
h
h
F
S
S
− = −





²
Dans le cas d’une section rectangulaire, θ1= θ2= 0.5 et
S
S
h
h
2
1
2
1
= : [ ]h
h
F2
1
1
1
2
1 1 8= − + + ²
Il s’agit alors de faire coïncider h1 avec la hauteur en amont du ressaut ou h2 avec la hauteur
en aval du ressaut pour déterminer longueur et noyage du ressaut. Des dispositifs d’amortissement
peuvent être mis en place, largement développés dans la littérature technique.
Outre l’indétermination de la hauteur d’eau dans le ressaut hydraulique, le passage du régime
torrentiel au régime fluvial présente une autre caractéristique intéressante. Autant les trois cas
précédents présentaient une continuité physique au droit du changement de régime, autant le ressaut
hydraulique est le siège d’une forte dissipation d’énergie ponctuelle. Son expression découle
directement des considérations de hauteurs conjuguées :
∆H
V
g
h
V
g
hressaut = +





 − +






1
1
2
2
2 2
² ²
Contrairement aux pertes de charge par frottement, qu’on a vues régulières, linéaires et
continues, le ressaut occasionne un « décrochage » de la ligne de charge, qui supprime de facto une
fraction de son énergie à l’écoulement. Ce sera notre premier exemple de perte de charge singulière.
hc
hN2
hN1 h2
h1
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
20 10/09/02
3. Pertes de charge singulières
3.1 Pertes de charge de type Borda
3.1.1 Ecoulements en charge
Nous avons vu qu’il existait deux catégories de pertes de charge : les pertes de charge
linéaires, liées au frottement, et les pertes de charge singulières qui affectent la charge hydraulique en
un endroit donné. Cette notion a été mise en évidence pour les écoulements en charge, où elle joue un
rôle très néfaste dans la capacité de transport des fluides en réduisant l’efficacité et le rendement des
dispositifs de mise en mouvement de ces fluides, et les capacités d’évacuation d’une conduite donnée,
impliquant donc un surdimensionnement ici de la hauteur de relevage des stations de pompage, là des
sections d’écoulement nécessaires pour évacuer les débits idoines.
Ainsi, lorsqu’une singularité se présente dans la géométrie d’une conduite en charge, elle fait
chuter la charge hydraulique dans la section immédiatement voisine, dans le sens de la propagation
des informations hydrauliques. Son influence est donc ponctuelle et durable.
Physiquement, cette perte de charge provient du fait que la veine liquide se décolle d’une
géométrie aux variations trop brusques, entraînant la neutralisation de la zone comprise entre la veine
liquide décollée et la veine solide de la géométrie, et l’augmentation locale de la turbulence par
resserrement des filets liquides.
L’hydraulicien Borda établit, à l’aide du théorème de quantité de mouvement, l’expression
explicite de cette perte de charge pour un élargissement brusque, qui fut adoptée pour toutes les
pertes de charges singulières en écoulement en charge, dite formule de Borda :
∆H
V
g
= ⋅





ξ 1
2
²
où V1 est la vitesse à l’amont de la singularité et ξ un paramètre dépendant de la forme et de la
rugosité de la singularité, et de la turbulence de l’écoulement (nombre de Reynolds), nommé
coefficient de perte de charge singulière..
L’hydraulicien russe Idel’cik dressa les tables de référence de détermination de ce coefficient
de perte de charge pour les principaux types de singularités : orifice d’entrée ou de prise d’eau,
élargissements brusques, diaphragmes, diffuseurs, coudes, branchements, grilles, vannes, clapets,
joints, saillies, entretoises, orifice de rejet d’eau et appareils hydrauliques.
3.1.2 Singularités dans les écoulements à surface libre
Il était séduisant de transposer cette importante littérature technique pour les écoulements en
rivière, mais les singularités ne produisent pas en surface libre les mêmes perturbations que dans les
écoulements en charge.
Ainsi, la singularité génère une perte de charge singulière qui, au lieu d’abaisser brusquement
la ligne de charge, produit ses effets sur une zone d’influence étendue, répartissant la perte de charge
Ligne piézométrique
Ligne de charge
Perte de charge singulière
Perte de charge linéaire
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
21 10/09/02
singulière de part et d’autre de l’obstacle. Mais loin en amont et loin en aval, à moins d’une dissipation
d’énergie de type ressaut hydraulique, l’écoulement retrouve ses caractéristiques énergétiques comme
s’il n’y avait pas de singularité.
Pour une singularité donnée, on peut donc estimer la perte de charge singulière associée, qui
provoquera un remous en amont (en régime fluvial) ou en aval (en régime torrentiel) sur une certaine
longueur d’amortissement. Compte tenu de la difficulté de calculer précisément ces courbes de
remous dans un cas de rivière réel, on conçoit facilement les limites d’une méthode à tâtonnements
successifs pour déterminer la bonne perte de charge singulière.
Aussi, faute de mieux, la pratique consiste à faire appel à une formulation de la perte de
charge singulière extrapolée de la formule de Borda :
∆H
V V
g
=
−
ξ
( )²1 2
2
en déterminant ξ par les abaques des écoulements en charge en première approximation, puis
en ajustant ce paramètre dans la mesure du possible.
La formulation de Borda pour les pertes de charge singulières en cours d’eau reste un pis-
aller, auquel il ne faut avoir recours qu’avec prudence et parcimonie, à défaut de disposer d’une
formulation mieux adaptée dans la bibliographie.
Nous présentons ci-après trois cas pour lesquels la perte de charge singulière dans un
écoulement en rivière a été déterminée.
3.2 Pertes de charge liées aux piles en rivières en régime fluvial
3.2.1 Phénomènes considérés
La présence d’un ouvrage maçonné de type pile de pont ou de barrage dans le lit mineur d’un
cours d’eau prive ponctuellement la section d’écoulement d’une fraction de surface mouillée,
occasionnant un rétrécissement générateur de remous, puis, dans la foulée, un retour à la section
d’écoulement nominale par un élargissement plus ou moins brutal, générateur de perte de charge
singulière à la Borda.
Longueur d’amortissement
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
22 10/09/02
On s’intéresse ici à la perte de charge, autrement dit, au remous d’exhaussement, en amont
des piles qui augmente la valeur moyenne de la hauteur d’eau au-dessus de la hauteur normale. Il ne
s’agit donc pas d’apprécier la hauteur du bourrelet d’eau local qui se forme sur la face amont des piles,
et qui est sensiblement plus haut que le remous d’exhaussement moyen.
Pour simplifier le raisonnement, on ramène l’analyse de l’écoulement au droit des piles à la
section médiane, pour laquelle les hauteurs caractéristiques sont notées h’N et h’c. Il va de soi que, le
débit restant inchangé au franchissement de la singularité, et les piles occasionnant nécessairement
un rétrécissement, d’une part hN < h’N, et d’autre part, hc < h’c.
La vraie question qui se pose lorsqu’on applique le raisonnement des courbes de remous est
de savoir si HN est supérieur ou inférieur à H’c : dans le premier cas, on dit que le régime est noyé (le
niveau en aval de l’obstacle influence le niveau à l’amont de l’obstacle), dans le second, le régime est
dénoyé (le niveau amont s’établit sans aucune influence du niveau aval, par rupture de la propagation
d’information de l’aval vers l’amont).
3.2.2 Détermination de l’exhaussement maximal
On appelle B0 (où L) la largeur au miroir du régime normal en amont de la singularité. Cg et Cd
sont les largeurs d’empiétement de la largeur au miroir respectivement par les culées de droite et de
gauche lorsqu’elles existent. B désignera la largeur au miroir dans la section rétrécie entre culées sans
tenir compte des piles, et on aura donc : B0 = L = B + Cg + Cd. La largeur d’empiétement dans la
section en travers de l’écoulement, due à la i
ème
pile (1 ≤ i ≤ n), est notée Di, et la largeur
d’encombrement total des piles est notée D : D Di
i n
=
≤ ≤
∑1
hN
hN
h’N
hc
hc
h’c
hN
hN
h’N
hc
hc
h’c
B0
ou L
Cg
Cd
DB
hN (Q)
D
Cg CdB
B0 ou L

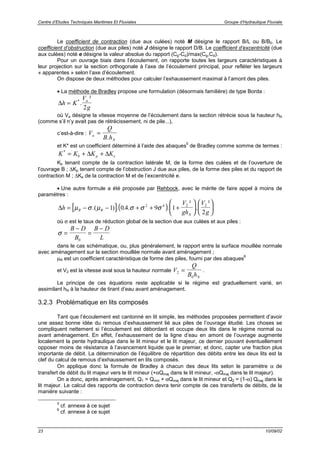

Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
23 10/09/02
Le coefficient de contraction (due aux culées) noté M désigne le rapport B/L ou B/B0. Le
coefficient d’obstruction (due aux piles) noté J désigne le rapport D/B. Le coefficient d’excentricité (due
aux culées) noté e désigne la valeur absolue du rapport (Cg-Cd)/max(Cg,Cd).
Pour un ouvrage biais dans l’écoulement, on rapporte toutes les largeurs caractéristiques à
leur projection sur la section orthogonale à l’axe de l’écoulement principal, pour refléter les largeurs
« apparentes » selon l’axe d’écoulement.
On dispose de deux méthodes pour calculer l’exhaussement maximal à l’amont des piles.
• La méthode de Bradley propose une formulation (désormais familière) de type Borda :
∆h K
V
g
a
= *
.
²
2
où Va désigne la vitesse moyenne de l’écoulement dans la section rétrécie sous la hauteur hN
(comme s’il n’y avait pas de rétrécissement, ni de pile...),
c’est-à-dire : V
Q
B ha
N
=
.
et K* est un coefficient déterminé à l’aide des abaques
5
de Bradley comme somme de termes :
K K K Kb p e
*
= + +∆ ∆
Kb tenant compte de la contraction latérale M, de la forme des culées et de l’ouverture de
l’ouvrage B ; ∆Kp tenant compte de l’obstruction J due aux piles, de la forme des piles et du rapport de
contraction M ; ∆Ke de la contraction M et de l’excentricité e.
• Une autre formule a été proposée par Rehbock, avec le mérite de faire appel à moins de
paramètres :
[ ]( )∆h
V
gh
V
gR R
N
= − − + + +











µ σ µ σ σ σ.( ) . . . .
²
.
²
1 0 4 9 1
2
2 4 2 2
où σ est le taux de réduction global de la section due aux culées et aux piles :
σ =
−
=
−B D
B
B D
L0
dans le cas schématique, ou, plus généralement, le rapport entre la surface mouillée normale
avec aménagement sur la section mouillée normale avant aménagement ;
µR est un coefficient caractéristique de forme des piles, fourni par des abaques
6
et V2 est la vitesse aval sous la hauteur normale V
Q
B hN
2
0
= .
Le principe de ces équations reste applicable si le régime est graduellement varié, en
assimilant hN à la hauteur de tirant d’eau avant aménagement.
3.2.3 Problématique en lits composés
Tant que l’écoulement est cantonné en lit simple, les méthodes proposées permettent d’avoir
une assez bonne idée du remous d’exhaussement lié aux piles de l’ouvrage étudié. Les choses se
compliquent nettement si l’écoulement est débordant et occupe deux lits dans le régime normal ou
avant aménagement. En effet, l’exhaussement de la ligne d’eau en amont de l’ouvrage augmente
localement la pente hydraulique dans le lit mineur et le lit majeur, ce dernier pouvant éventuellement
opposer moins de résistance à l’avancement liquide que le premier, et donc, capter une fraction plus
importante de débit. La détermination de l’équilibre de répartition des débits entre les deux lits est la
clef du calcul de remous d’exhaussement en lits composés.
On applique donc la formule de Bradley à chacun des deux lits selon le paramètre α de
transfert de débit du lit majeur vers le lit mineur (+αQmaj dans le lit mineur, -αQmaj dans le lit majeur).
On a donc, après aménagement, Q1 = Qmin + αQmaj dans le lit mineur et Q2 = (1-α) Qmaj dans le
lit majeur. Le calcul des rapports de contraction devra tenir compte de ces transferts de débits, de la
manière suivante :
5
cf. annexe à ce sujet
6
cf. annexe à ce sujet

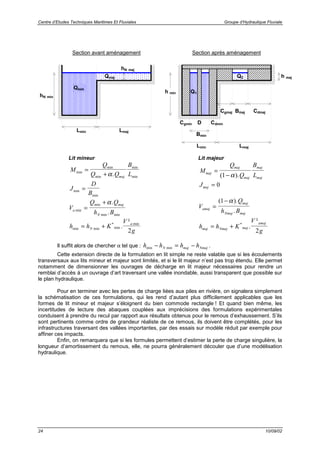

Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
24 10/09/02
Lit mineur
M
Q
Q Q
B
Lmaj
min
min
min
min
min.
=
+ α
J
D
Bmin
min
=
V
Q Q
h Ba
maj
N
min
min
min min
.
.
=
+ α
h h K
V
gN
a
min min
*
min
min
.
²
= +
2
Lit majeur
M
Q
Q
B
Lmaj
maj
maj
maj
maj
=
−( ).1 α
Jmaj = 0
V
Q
h Bamaj
maj
Nmaj maj
=
−( ).
.
1 α
h h K
V
gmaj Nmaj maj
amaj
= + *
.
²
2
Il suffit alors de chercher α tel que : h h h hN maj Nmajmin min− = − .
Cette extension directe de la formulation en lit simple ne reste valable que si les écoulements
transversaux aux lits mineur et majeur sont limités, et si le lit majeur n’est pas trop étendu. Elle permet
notamment de dimensionner les ouvrages de décharge en lit majeur nécessaires pour rendre un
remblai d’accès à un ouvrage d’art traversant une vallée inondable, aussi transparent que possible sur
le plan hydraulique.
Pour en terminer avec les pertes de charge liées aux piles en rivière, on signalera simplement
la schématisation de ces formulations, qui les rend d’autant plus difficilement applicables que les
formes de lit mineur et majeur s’éloignent du bien commode rectangle ! Et quand bien même, les
incertitudes de lecture des abaques couplées aux imprécisions des formulations expérimentales
conduisent à prendre du recul par rapport aux résultats obtenus pour le remous d’exhaussement. S’ils
sont pertinents comme ordre de grandeur réaliste de ce remous, ils doivent être complétés, pour les
infrastructures traversant des vallées importantes, par des essais sur modèle réduit par exemple pour
affiner ces impacts.
Enfin, on remarquera que si les formules permettent d’estimer la perte de charge singulière, la
longueur d’amortissement du remous, elle, ne pourra généralement découler que d’une modélisation
hydraulique.
hN min
DCgmin Cdmin
Lmin
hN maj
Lmaj
Lmin
h maj
Lmaj
Qmin
Qmaj
Cgmaj Cdmaj
Bmin
Bmaj
h min Q1
Q2
Section avant aménagement Section après aménagement
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
25 10/09/02
3.3 Pertes de charge liées aux seuils
3.3.1 Phénomènes considérés
On désigne sous le nom de seuil une surélévation franche et artificielle du fond d’un cours
d’eau. Ce type de contraction de section d’écoulement peut être rencontré indifféremment en régime
fluvial ou torrentiel, avec des effets visibles sur la ligne d’eau tout à fait contraires. A titre d’illustration,
l’application des raisonnements de remous fournit quatre grands types d’influence d’un seuil en rivière,
selon que HN est supérieur ou non à H’c dans la section du seuil.
Régime fluvial normal
HN > H’c HN < H’c
Régime torrentiel normal
HN > H’c HN < H’c
Les deux cas de régime torrentiel normal sont l’un relativement inintéressant en pratique (la
surélévation du niveau étant modeste et circonscrite strictement à la zone de l’ouvrage lui-même), et
l’autre déjà abordé dans ce cours, puisqu’il s’agit d’un ressaut hydraulique dont nous avons établi les
hauteurs conjuguées et la dissipation d’énergie. Ce dernier cas est mis en pratique dans les ouvrages
de dissipation d’énergie en aval des ouvrages générant de fortes vitesses d’écoulement nuisibles à la
sécurité des biens et des personnes.
Par contre, dans le cas du régime fluvial normal, le seuil a une influence sur toute une zone en
amont de la singularité, traduite par une surélévation du niveau d’eau, ou encore un exhaussement, ou
encore une perte de charge singulière. Nous nous concentrerons ici sur la détermination de cette perte
de charge singulière en régime fluvial normal.
3.3.2 Principe du débit maximum et formule de Bazin
Imaginons une rivière dont la charge à l’amont d’un seuil serait connue et fixée, mais dont
nous modifierions à notre guise la charge à l’aval de ce seuil. On peut imaginer que le niveau amont
est un réservoir suffisamment grand pour que le niveau reste sensiblement constant pendant la durée
de l’expérience, tandis que le niveau aval est une vidange que nous contrôlons par le niveau. Il est
facile de visualiser les différentes configurations types de cet abaissement, numérotées de 1 à 5.
La cinquième courbe traduit un
changement considérable par rapport aux
quatre précédentes : la lame d’eau sur le seuil,
dont on comprend bien qu’elle s’amenuise au
fur et à mesure, est alors éjectée dans le vide
en une nappe libre sans autre contrainte que la
pesanteur et le frottement de l’air.
1
2
3
4
5

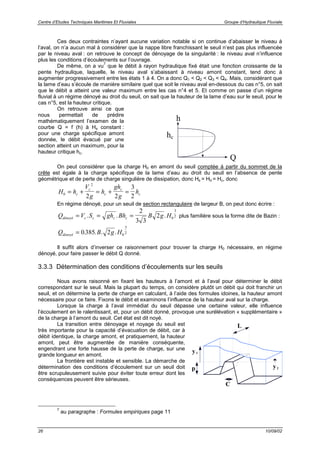

Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
26 10/09/02
Ces deux contraintes n’ayant aucune variation notable si on continue d’abaisser le niveau à
l’aval, on n’a aucun mal à considérer que la nappe libre franchissant le seuil n’est pas plus influencée
par le niveau aval : on retrouve le concept de dénoyage de la singularité : le niveau aval n’influence
plus les conditions d’écoulements sur l’ouvrage.
De même, on a vu
7
que le débit à rayon hydraulique fixé était une fonction croissante de la
pente hydraulique, laquelle, le niveau aval s’abaissant à niveau amont constant, tend donc à
augmenter progressivement entre les états 1 à 4. On a donc Q1 < Q2 < Q3 < Q4. Mais, considérant que
la lame d’eau s’écoule de manière similaire quel que soit le niveau aval en-dessous du cas n°5, on sait
que le débit a atteint une valeur maximum entre les cas n°4 et 5. Et comme on passe d’un régime
fluvial à un régime dénoyé au droit du seuil, on sait que la hauteur de la lame d’eau sur le seuil, pour le
cas n°5, est la hauteur critique.
On retrouve ainsi ce que
nous permettait de prédire
mathématiquement l’examen de la
courbe Q = f (h) à Hs constant :
pour une charge spécifique amont
donnée, le débit évacué par une
section atteint un maximum, pour la
hauteur critique hc.
h
Q
hc
On peut considérer que la charge H0 en amont du seuil comptée à partir du sommet de la
crête est égale à la charge spécifique de la lame d’eau au droit du seuil en l’absence de pente
géométrique et de perte de charge singulière de dissipation, donc Hs = H0 = Hc, donc
H h
V
g
h
gh
g
hc
c
c
c
c0
2
2 2
3
2
= + = + =
En régime dénoyé, pour un seuil de section rectangulaire de largeur B, on peut donc écrire :
Q V S gh Bh B g Hdénoyé c c c c= = =. . .
2
3 3
2 0
3
2 plus familière sous la forme dite de Bazin :
Q B g Hdénoyé = 0 385 2 0
3
2. . . .
Il suffit alors d’inverser ce raisonnement pour trouver la charge H0 nécessaire, en régime
dénoyé, pour faire passer le débit Q donné.
3.3.3 Détermination des conditions d’écoulements sur les seuils
Nous avons raisonné en fixant les hauteurs à l’amont et à l’aval pour déterminer le débit
correspondant sur le seuil. Mais la plupart du temps, on considère plutôt un débit qui doit franchir un
seuil, et on détermine la perte de charge en calculant, à l’aide des formules idoines, la hauteur amont
nécessaire pour ce faire. Fixons le débit et examinons l’influence de la hauteur aval sur la charge.
Lorsque la charge à l’aval immédiat du seuil dépasse une certaine valeur, elle influence
l’écoulement en le ralentissant, et, pour un débit donné, provoque une surélévation « supplémentaire »
de la charge à l’amont du seuil. Cet état est dit noyé.
La transition entre dénoyage et noyage du seuil est
très importante pour la capacité d’évacuation de débit, car à
débit identique, la charge amont, et pratiquement, la hauteur
amont, peut être augmentée de manière conséquente,
engendrant une forte hausse de la perte de charge, sur une
grande longueur en amont.
La frontière est instable et sensible. La démarche de
détermination des conditions d’écoulement sur un seuil doit
être scrupuleusement suivie pour éviter toute erreur dont les
conséquences peuvent être sérieuses.
C
p
L
y1
y2
7
au paragraphe : Formules empiriques page 11
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale

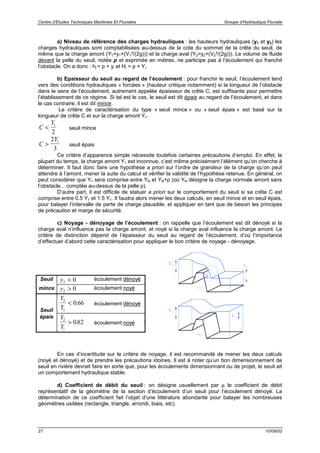

27 10/09/02
a) Niveau de référence des charges hydrauliques : les hauteurs hydrauliques (y1 et y2) les
charges hydrauliques sont comptabilisées au-dessus de la cote du sommet de la crête du seuil, de
même que la charge amont (Y1=y1+(V1²/(2g))) et la charge aval (Y2=y2+(V2²/(2g))). Le volume de fluide
devant la pelle du seuil, notée p et exprimée en mètres, ne participe pas à l’écoulement qui franchit
l’obstacle. On a donc : hi = p + yi et Hi = p + Yi.
b) Epaisseur du seuil au regard de l’écoulement : pour franchir le seuil, l’écoulement tend
vers des conditions hydrauliques « forcées » (hauteur critique notamment) si la longueur de l’obstacle
dans le sens de l’écoulement, autrement appelée épaisseur de crête C, est suffisante pour permettre
l’établissement de ce régime. Si tel est le cas, le seuil est dit épais au regard de l’écoulement, et dans
le cas contraire, il est dit mince.
Le critère de caractérisation du type « seuil mince » ou « seuil épais » est basé sur la
longueur de crête C et sur la charge amont Y1.
C
Y
<
1
2
seuil mince
C
Y
>
2
3
1
seuil épais
Ce critère d’apparence simple nécessite toutefois certaines précautions d’emploi. En effet, la
plupart du temps, la charge amont Y1 est inconnue, c’est même précisément l’élément qu’on cherche à
déterminer. Il faut donc faire une hypothèse a priori sur l’ordre de grandeur de la charge qu’on peut
attendre à l’amont, mener la suite du calcul et vérifier la validité de l’hypothèse retenue. En général, on
peut considérer que Y1 sera comprise entre YN et YN+p (où YN désigne la charge normale amont sans
l’obstacle... comptée au-dessus de la pelle p).
D’autre part, il est difficile de statuer a priori sur le comportement du seuil si sa crête C est
comprise entre 0.5 Y1 et 1.5 Y1. Il faudra alors mener les deux calculs, en seuil mince et en seuil épais,
pour balayer l’intervalle de perte de charge plausible, et appliquer en tant que de besoin les principes
de précaution et marge de sécurité.
c) Noyage - dénoyage de l’écoulement : on rappelle que l’écoulement est dit dénoyé si la
charge aval n’influence pas la charge amont, et noyé si la charge aval influence la charge amont. Le
critère de distinction dépend de l’épaisseur du seuil au regard de l’écoulement, d’où l’importance
d’effectuer d’abord cette caractérisation pour appliquer le bon critère de noyage - dénoyage.
Seuil y2 0< écoulement dénoyé
mince y2 0> écoulement noyé
Seuil
Y
Y
2
1
0 66< . écoulement dénoyé
épais Y
Y
2
1
082> . écoulement noyé
En cas d’incertitude sur le critère de noyage, il est recommandé de mener les deux calculs
(noyé et dénoyé) et de prendre les précautions idoines. Il est à noter qu’un bon dimensionnement de
seuil en rivière devrait faire en sorte que, pour les écoulements dimensionnant ou de projet, le seuil ait
un comportement hydraulique stable.
d) Coefficient de débit du seuil : on désigne usuellement par µ le coefficient de débit
représentatif de la géométrie de la section d’écoulement d’un seuil pour l’écoulement dénoyé. La
détermination de ce coefficient fait l’objet d’une littérature abondante pour balayer les nombreuses
géométries usitées (rectangle, triangle, arrondi, biais, etc).
C
Y1 y2
C
Y1
Y2
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
28 10/09/02
e) Débit dénoyé : dans la grande majorité des cas, µ sert à déterminer le débit dénoyé selon
une formule du type :
Q L g Ydénoyé = µ. . .2 1
3
2
Pour les seuils épais rectangulaires, la formule de Bazin donne µ = 0.385. Pour un seuil mince
rectangulaire, on retiendra la valeur indicative de µ = 0.43.
ebis) Débit noyé : d’une manière générale, on retiendra de l’examen de la littérature technique
le fait que la prise en compte du noyage du seuil se fait soit par la multiplication du débit dénoyé par un
coefficient modérateur pour les seuils minces, soit par la réduction plus complexe de la charge
« motrice » amont par la charge aval « freinage » :
Q K Q K L g Ynoyé noyage dénoyé noyage= =. . . .µ 2 1
3
2 pour les seuils minces
Q L y g Y ynoyé = −µ. . . ( )2 1 22 pour les seuils épais
3.4 Pertes de charge liées à la morphologie
3.4.1 Méandres, virages
Bien que l’hypothèse d’horizontalité de la ligne d’eau dans un profil en travers orthogonal à
l’axe d’écoulement principal soit généralement vérifiée, les quelques cas où elle ne l’est pas méritent
d’être signalés et examinés, afin de tordre le cou au réflexe quasi généralisé de recours à des modèles
complexes dès qu’un problème de ce type se présente.
Un écoulement qui aborde un virage voit ses lignes de courant amorcer des trajectoires
hélicoïdales plus ou moins amples selon la courbure du lit, le courant de surface tendant à rouler sous
le courant du fond et vice versa jusqu'à la sortie du virage. Le cheminement hydraulique des molécules
de fluide est donc rallongé, et par conséquent, la perte de charge par frottement également. Certains
auteurs proposent une diminution du coefficient de Strickler de 5 à 20% selon la courbure du virage,
dans tout le virage, pour tenir compte de ce ralentissement. Mais on peut également considérer une
perte de charge singulière soit dans la section amont (régime fluvial) soit dans la section aval (régime
torrentiel) bornant le virage, de sorte que les considérations de remous propagent cet exhaussement
maximal.
La formulation (classique) de cette perte de charge singulière est de type Borda, avec un
coefficient de perte de charge calculé en fonction du rayon moyen du virage, de la largeur au miroir B,
de la hauteur normale et de l’angle balayé par le virage. Pour les canaux et cours d’eau, K peut
θ
r
A
B C
A
B
C
∆h
A
B
C
∆h

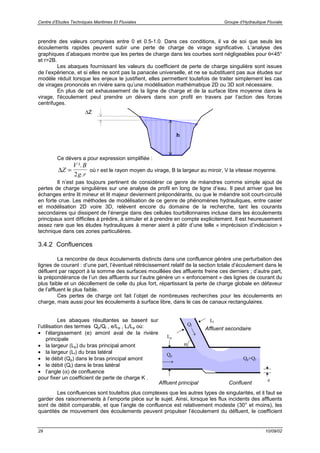

Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
29 10/09/02
prendre des valeurs comprises entre 0 et 0.5-1.0. Dans ces conditions, il va de soi que seuls les
écoulements rapides peuvent subir une perte de charge de virage significative. L’analyse des
graphiques d’abaques montre que les pertes de charge dans les courbes sont négligeables pour θ<45°
et r>2B.
Les abaques fournissant les valeurs du coefficient de perte de charge singulière sont issues
de l’expérience, et si elles ne sont pas la panacée universelle, et ne se substituent pas aux études sur
modèle réduit lorsque les enjeux le justifient, elles permettent toutefois de traiter simplement les cas
de virages prononcés en rivière sans qu’une modélisation mathématique 2D ou 3D soit nécessaire.
En plus de cet exhaussement de la ligne de charge et de la surface libre moyenne dans le
virage, l'écoulement peut prendre un dévers dans son profil en travers par l’action des forces
centrifuges.
Ce dévers a pour expression simplifiée :
∆Z
V B
g r
=
².
.2
où r est le rayon moyen du virage, B la largeur au miroir, V la vitesse moyenne.
Il n’est pas toujours pertinent de considérer ce genre de méandres comme simple ajout de
pertes de charge singulières sur une analyse de profil en long de ligne d’eau. Il peut arriver que les
échanges entre lit mineur et lit majeur deviennent prépondérants, ou que le méandre soit court-circuité
en forte crue. Les méthodes de modélisation de ce genre de phénomènes hydrauliques, entre casier
et modélisation 2D voire 3D, relèvent encore du domaine de la recherche, tant les courants
secondaires qui dissipent de l’énergie dans des cellules tourbillonnaires incluse dans les écoulements
principaux sont difficiles à prédire, à simuler et à prendre en compte explicitement. Il est heureusement
assez rare que les études hydrauliques à mener aient à pâtir d’une telle « imprécision d’indécision »
technique dans ces zones particulières.
3.4.2 Confluences
La rencontre de deux écoulements distincts dans une confluence génère une perturbation des
lignes de courant : d’une part, l’éventuel rétrécissement relatif de la section totale d’écoulement dans le
défluent par rapport à la somme des surfaces mouillées des affluents freine ces derniers ; d’autre part,
la prépondérance de l’un des affluents sur l’autre génère un « enfoncement » des lignes de courant du
plus faible et un décollement de celle du plus fort, répartissant la perte de charge globale en défaveur
de l’affluent le plus faible.
Ces pertes de charge ont fait l’objet de nombreuses recherches pour les écoulements en
charge, mais aussi pour les écoulements à surface libre, dans le cas de canaux rectangulaires.
Les abaques résultantes se basent sur
l’utilisation des termes Qp/Ql , e/Lp , Ll/Lp où:
• l’élargissement (e) amont aval de la rivière
principale
• la largeur (Lp) du bras principal amont
• la largeur (Ll) du bras latéral
• le débit (Qp) dans le bras principal amont
• le débit (Ql) dans le bras latéral
• l’angle (α) de confluence
pour fixer un coefficient de perte de charge K .
Qp
Ql
Lp
Ll
e
α
Qp+Ql
Les confluences sont toutefois plus complexes que les autres types de singularités, et il faut se
garder des raisonnements à l’emporte pièce sur le sujet. Ainsi, lorsque les flux incidents des affluents
sont de débit comparable, et que l’angle de confluence est relativement modeste (30° et moins), les
quantités de mouvement des écoulements peuvent propulser l’écoulement du défluent, le coefficient
Confluent
Affluent secondaire
Affluent principal
h
∆Z
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
30 10/09/02

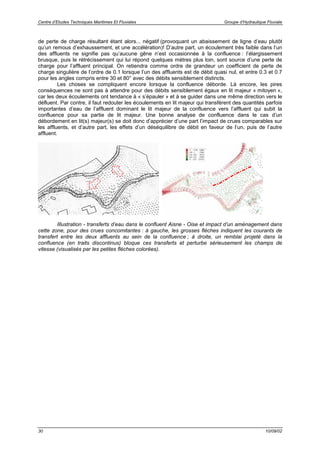

de perte de charge résultant étant alors... négatif (provoquant un abaissement de ligne d’eau plutôt
qu’un remous d’exhaussement, et une accélération)! D’autre part, un écoulement très faible dans l’un
des affluents ne signifie pas qu’aucune gêne n’est occasionnée à la confluence : l’élargissement
brusque, puis le rétrécissement qui lui répond quelques mètres plus loin, sont source d’une perte de
charge pour l’affluent principal. On retiendra comme ordre de grandeur un coefficient de perte de
charge singulière de l’ordre de 0.1 lorsque l’un des affluents est de débit quasi nul, et entre 0.3 et 0.7
pour les angles compris entre 30 et 80° avec des débits sensiblement distincts.
Les choses se compliquent encore lorsque la confluence déborde. Là encore, les pires
conséquences ne sont pas à attendre pour des débits sensiblement égaux en lit majeur « mitoyen »,
car les deux écoulements ont tendance à « s’épauler » et à se guider dans une même direction vers le
défluent. Par contre, il faut redouter les écoulements en lit majeur qui transfèrent des quantités parfois
importantes d’eau de l’affluent dominant le lit majeur de la confluence vers l’affluent qui subit la
confluence pour sa partie de lit majeur. Une bonne analyse de confluence dans le cas d’un
débordement en lit(s) majeur(s) se doit donc d’apprécier d’une part l’impact de crues comparables sur
les affluents, et d’autre part, les effets d’un déséquilibre de débit en faveur de l’un, puis de l’autre
affluent.
Illustration - transferts d’eau dans le confluent Aisne - Oise et impact d’un aménagement dans
cette zone, pour des crues concomitantes : à gauche, les grosses flèches indiquent les courants de
transfert entre les deux affluents au sein de la confluence ; à droite, un remblai projeté dans la
confluence (en traits discontinus) bloque ces transferts et perturbe sérieusement les champs de
vitesse (visualisés par les petites flèches colorées).
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
31 10/09/02
4. Notions simplifiées de sédimentologie
4.1 Mécanismes d’arrachement des matériaux
4.1.1 Interactions hydrodynamiques
Nous avons déjà évoqué le cas d’une pile d’ouvrage en rivière, dont la présence induit une
surélévation du niveau en amont, ou remous d’exhaussement, d’autant plus important que la section
occupée par le génie civil est grande, mais aussi, à section d’obstruction donnée, que la forme des
piles est anguleuse ou asymétrique. La matérialisation des lignes de courant nous montre l’existence
d’une zone localement plus fortement perturbée, autour de la pile, dont nous allons préciser la nature.
Les lignes de courant incidentes dont la trajectoire non perturbée tendrait à traverser la zone
occupée par l’obstacle sont contraintes de contourner cette zone en en épousant le contour, puis, à
retrouver la trajectoire non perturbée à l’aval de l’obstacle. Pour ce faire, la courbure du fluide mu par
une certaine vitesse localement accélérée du fait du rétrécissement de section mouillée, ne parvient
pas toujours à épouser le contour aval de l’obstacle : il y a alors décollement de la veine liquide qui
délimite une zone de recirculation (ou d’ombre hydraulique) et de courants secondaires dissipateurs
d’énergie.
L’obstacle est alors soumis à un gradient de pression de part et d’autre de la zone perturbée,
ainsi qu’à une force de frottement lié à la viscosité de l’eau et à la rugosité du génie civil. Cette
dernière force est souvent négligée au profit de la première, et on synthétise la résultante des forces
de traînée qui s’applique à l’obstacle dans le sens de la vitesse moyenne de l’écoulement sous la
forme :
F V A Cx====
1
2
ρρρρ. ². .
où A désigne le maître couple de l’obstacle dans la direction principale de l’écoulement et Cx
désigne, selon la notation empruntée à l’aérodynamique, le coefficient de traînée intégrant la forme de
l’obstacle et la turbulence de l’écoulement, combinées dans l’analyse du sillage et de sa stabilité.
La détermination de ce coefficient est la clef de la force de traînée. Elle nécessite souvent le
recours à des essais physiques pour une bonne précision, mais on peut se contenter de quelques
valeurs typiques résultant d’essais menés par White et publiés en 1994. On y constate que le
coefficient de traînée maximum (~2) est obtenu pour une pile carrée présentant l’une de ses face
frontalement à l’écoulement. La même pile tournée de 45° pour présenter l’un de ses coins à
l’écoulement voit son coefficient de traînée réduit à 1.6, soit 20% de moins.
L’allongement de la dimension dans la direction principale de l’écoulement tend à régulariser
l’écoulement dans le sillage et à limiter le gradient de pression, de même que des formes d’obstacle
de trace quadratique respectent mieux la courbure des trajectoires de fluide et contribuent à réduire le
coefficient de traînée. On retient ainsi comme ordre de grandeur un coefficient égal à 1 environ pour
une forme anguleuse dont la longueur dans le sens de l’écoulement est de l’ordre de quatre à six fois
la largeur, tombant à 0.3 pour une forme elliptique de mêmes proportions pour les axes.
Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale
32 10/09/02

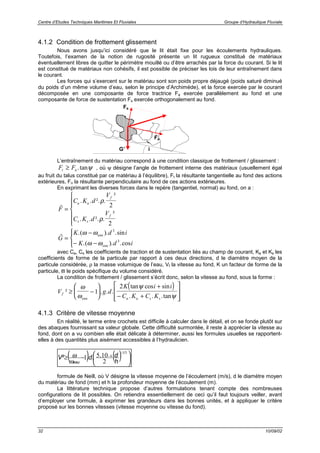

4.1.2 Condition de frottement glissement
Nous avons jusqu’ici considéré que le lit était fixe pour les écoulements hydrauliques.
Toutefois, l’examen de la notion de rugosité présente un lit rugueux constitué de matériaux
éventuellement libres de quitter le périmètre mouillé ou d’être arrachés par la force du courant. Si le lit
est constitué de matériaux non cohésifs, il est possible de préciser les lois de leur entraînement dans
le courant.
Les forces qui s’exercent sur le matériau sont son poids propre déjaugé (poids saturé diminué
du poids d’un même volume d’eau, selon le principe d’Archimède), et la force exercée par le courant
décomposée en une composante de force tractrice Fa exercée parallèlement au fond et une
composante de force de sustentation Fs exercée orthogonalement au fond.
L’entraînement du matériau correspond à une condition classique de frottement / glissement :
F Ft n≥ .tanψ , où ψ désigne l’angle de frottement interne des matériaux (usuellement égal
au fruit du talus constitué par ce matériau à l’équilibre), Ft la résultante tangentielle au fond des actions
extérieures, Fn la résultante perpendiculaire au fond de ces actions extérieures.
En exprimant les diverses forces dans le repère (tangentiel, normal) au fond, on a :
r
F
C K d
V
C K d
V
a a
f
s s
f
=






. . ². .
²
. . ². .
²
ρ
ρ
2
2
r
G
K d i
K d i
eau
eau
=
−
− −




.( ). .sin
.( ). .cos
ω ω
ω ω
3
3
avec Ca, Cs les coefficients de traction et de sustentation liés au champ de courant, Ka et Ks les
coefficients de forme de la particule par rapport à ces deux directions, d le diamètre moyen de la
particule considérée, ρ la masse volumique de l’eau, Vf la vitesse au fond, K un facteur de forme de la
particule, ϖ le poids spécifique du volume considéré.
La condition de frottement / glissement s’écrit donc, selon la vitesse au fond, sous la forme :
( )
V g d
K i i
C K C Kf
eau a a s s
² . . .
tan cos sin
. . .tan
≥ −






+
− +








ω
ω
ψ
ψ
1
2
4.1.3 Critère de vitesse moyenne
En réalité, le terme entre crochets est difficile à calculer dans le détail, et on se fonde plutôt sur
des abaques fournissant sa valeur globale. Cette difficulté surmontée, il reste à apprécier la vitesse au
fond, dont on a vu combien elle était délicate à déterminer, aussi les formules usuelles se rapportent-
elles à des quantités plus aisément accessibles à l’hydraulicien.
( ) ( ) 




−≥
−
−
51
4
2
1051
/
...²
h
ddV
eauω
ω
formule de Neill, où V désigne la vitesse moyenne de l’écoulement (m/s), d le diamètre moyen
du matériau de fond (mm) et h la profondeur moyenne de l’écoulement (m).
La littérature technique propose d’autres formulations tenant compte des nombreuses
configurations de lit possibles. On retiendra essentiellement de ceci qu’il faut toujours veiller, avant
d’employer une formule, à exprimer les grandeurs dans les bonnes unités, et à appliquer le critère
proposé sur les bonnes vitesses (vitesse moyenne ou vitesse du fond).
i
Fs
Fa
G’
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau
Hydraulique des cours d'eau

Contenu connexe

Tendances

Hydraulique fluviale
Hydraulique fluvialeHydraulique fluviale
Hydraulique fluviale
Roland Yonaba

calcule VRD
calcule VRDcalcule VRD
calcule VRD
Ahmed Touati

Méthode de caquot
Méthode de caquotMéthode de caquot
Méthode de caquot
ayoub hachcham

Hydraulique en Charge
Hydraulique en ChargeHydraulique en Charge
Hydraulique en Charge
Roland Yonaba

Dimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De DerivationDimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De Derivationguest4a5dea

Formules hydro
Formules hydroFormules hydro
Formules hydro
vrd123

Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Roland Yonaba

Dimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De DerivationDimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De Derivation
guest7e4ef6

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barragesguest4a5dea

Adduction en Eau Potable
Adduction en Eau PotableAdduction en Eau Potable
Adduction en Eau Potable
Roland Yonaba

cours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREcours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAORE
Patrick Sawadogo

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages
OURAHOU Mohamed

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canauxguest4a5dea

Presentation Exposé VIT.pptx
Presentation Exposé VIT.pptxPresentation Exposé VIT.pptx
Presentation Exposé VIT.pptx
MarimeSY2

Introduction au modèle EPANET
Introduction au modèle EPANETIntroduction au modèle EPANET
Introduction au modèle EPANET
Roland Yonaba

Cours hydraulique tc3_2
Cours hydraulique tc3_2Cours hydraulique tc3_2
Cours hydraulique tc3_2
Zahir Hadji

AEP.docx
AEP.docxAEP.docx
AEP.docx
NabilHaouf1

Dimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu ruralDimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu ruralSami Sahli


Tendances (20)

Hydraulique fluviale
Hydraulique fluvialeHydraulique fluviale
Hydraulique fluviale

calcule VRD
calcule VRDcalcule VRD
calcule VRD

Méthode de caquot
Méthode de caquotMéthode de caquot
Méthode de caquot

Hydraulique en Charge
Hydraulique en ChargeHydraulique en Charge
Hydraulique en Charge

Dimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De DerivationDimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De Derivation

Formules hydro
Formules hydroFormules hydro
Formules hydro

Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...
Introduction au Modèle EPA SWMM pour la modélisation des réseaux d'assainisse...

Dimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De DerivationDimensionnement Des Ouvarges De Derivation
Dimensionnement Des Ouvarges De Derivation

Ouvrages hydrauliques
Ouvrages hydrauliquesOuvrages hydrauliques
Ouvrages hydrauliques

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages

Adduction en Eau Potable
Adduction en Eau PotableAdduction en Eau Potable
Adduction en Eau Potable

cours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAOREcours de barrage 2ème edition M.L COMPAORE
cours de barrage 2ème edition M.L COMPAORE

Assainissement
AssainissementAssainissement
Assainissement

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages

Dimensionnement Des Canaux
Dimensionnement Des CanauxDimensionnement Des Canaux
Dimensionnement Des Canaux

Presentation Exposé VIT.pptx
Presentation Exposé VIT.pptxPresentation Exposé VIT.pptx
Presentation Exposé VIT.pptx

Introduction au modèle EPANET
Introduction au modèle EPANETIntroduction au modèle EPANET
Introduction au modèle EPANET

Cours hydraulique tc3_2
Cours hydraulique tc3_2Cours hydraulique tc3_2
Cours hydraulique tc3_2

AEP.docx
AEP.docxAEP.docx
AEP.docx

Dimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu ruralDimensionnement des réservoirs de distribution d’eau potable en milieu rural
Dimensionnement des réservoirs de distribution d’eau potable en milieu rural


En vedette

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1
yacine iskounen

Cours modelisation calage2010
Cours modelisation calage2010Cours modelisation calage2010
Cours modelisation calage2010Souhila Benkaci

Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Souhila Benkaci

Guide gestion eaux_pluviales_ruissellement
Guide gestion eaux_pluviales_ruissellementGuide gestion eaux_pluviales_ruissellement
Guide gestion eaux_pluviales_ruissellementSouhila Benkaci

Cours Hydraulique licence
Cours Hydraulique  licenceCours Hydraulique  licence
Cours Hydraulique licenceSouhila Benkaci

Cours hydraulique 2_annee_6
Cours hydraulique 2_annee_6Cours hydraulique 2_annee_6
Cours hydraulique 2_annee_6Csc Amine

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libre
Souhila Benkaci

Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Souhila Benkaci

Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Roland Yonaba

Cours modélisation
Cours modélisationCours modélisation
Cours modélisationMina Bk

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseauguest4a5dea

Guide des solutions d 'assainissement
Guide des solutions d 'assainissementGuide des solutions d 'assainissement
Guide des solutions d 'assainissementSouhila Benkaci

Eléments d'hydrologie de surface
Eléments d'hydrologie  de surfaceEléments d'hydrologie  de surface
Eléments d'hydrologie de surfaceSouhila Benkaci

Cours hydraulique i v2005.21
Cours hydraulique i v2005.21Cours hydraulique i v2005.21
Cours hydraulique i v2005.21Souhila Benkaci


En vedette (20)

Td hsl 2012
Td hsl 2012Td hsl 2012
Td hsl 2012

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1

Cours modelisation calage2010
Cours modelisation calage2010Cours modelisation calage2010
Cours modelisation calage2010

Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013

Guide gestion eaux_pluviales_ruissellement
Guide gestion eaux_pluviales_ruissellementGuide gestion eaux_pluviales_ruissellement
Guide gestion eaux_pluviales_ruissellement

Cours Hydraulique licence
Cours Hydraulique  licenceCours Hydraulique  licence
Cours Hydraulique licence

Cours hydraulique 2_annee_6
Cours hydraulique 2_annee_6Cours hydraulique 2_annee_6
Cours hydraulique 2_annee_6

Introduction aux sig
Introduction aux sigIntroduction aux sig
Introduction aux sig

Raster
RasterRaster
Raster

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libre

Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013

Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...

Cours modélisation
Cours modélisationCours modélisation
Cours modélisation

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseau

Guide des solutions d 'assainissement
Guide des solutions d 'assainissementGuide des solutions d 'assainissement
Guide des solutions d 'assainissement

Hdr jose vazquez
Hdr jose vazquezHdr jose vazquez
Hdr jose vazquez

Hdr jose vazquez
Hdr jose vazquezHdr jose vazquez
Hdr jose vazquez

Eléments d'hydrologie de surface
Eléments d'hydrologie  de surfaceEléments d'hydrologie  de surface
Eléments d'hydrologie de surface

Chapitre 1
Chapitre 1Chapitre 1
Chapitre 1

Cours hydraulique i v2005.21
Cours hydraulique i v2005.21Cours hydraulique i v2005.21
Cours hydraulique i v2005.21


Similaire à Hydraulique des cours d'eau

369351881-chap-2-bassin-versant-pdf_watermark.pdf
369351881-chap-2-bassin-versant-pdf_watermark.pdf369351881-chap-2-bassin-versant-pdf_watermark.pdf
369351881-chap-2-bassin-versant-pdf_watermark.pdf
azerfaz1

Ponts -OH calcul des débits pour les ponts.pptx
Ponts -OH  calcul des débits pour les ponts.pptxPonts -OH  calcul des débits pour les ponts.pptx
Ponts -OH calcul des débits pour les ponts.pptx
ExcelingBATAL

Le bassin versant
Le bassin versantLe bassin versant
Le bassin versant
Essam Ssam

Well test
Well testWell test
Well test
iyz00168

Rodier auvray
Rodier auvrayRodier auvray
Rodier auvray
Paky Maiga

HYDRAULIQUE GENERALE 1-55.pdf
HYDRAULIQUE GENERALE 1-55.pdfHYDRAULIQUE GENERALE 1-55.pdf
HYDRAULIQUE GENERALE 1-55.pdf
SoufianeOuassou

géneralité sur le mecanique de fluide
géneralité sur le mecanique de fluidegéneralité sur le mecanique de fluide
géneralité sur le mecanique de fluide
soufiane merabti

Evaluation des debits de pointe aac2007
Evaluation des debits de pointe aac2007Evaluation des debits de pointe aac2007
Evaluation des debits de pointe aac2007
Latif Dehni

Les crues torrentielles
Les crues torrentiellesLes crues torrentielles
Les crues torrentielles
Abdelhadi Ammari

1 l2 bv-enligne
1 l2 bv-enligne1 l2 bv-enligne
1 l2 bv-enligne
Soungalo CISSE

utlisation des sig dans la modelisation hydrologique
utlisation des sig dans la modelisation hydrologiqueutlisation des sig dans la modelisation hydrologique
utlisation des sig dans la modelisation hydrologique
FadouaLaklida

Atto U Et Al 1999 Review
Atto U Et Al 1999 ReviewAtto U Et Al 1999 Review
Atto U Et Al 1999 Reviewguest487a312

D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O N
D I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O ND I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O N
D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O NOURAHOU Mohamed

2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcanAnas Tounsi

cours1 hydrogeolgie ouvrage de captage.pptx
cours1 hydrogeolgie ouvrage de captage.pptxcours1 hydrogeolgie ouvrage de captage.pptx
cours1 hydrogeolgie ouvrage de captage.pptx
ArmandKambire

Influlence des infiltrations sur la stabilité des barrages taksebt
Influlence des infiltrations sur la stabilité des barrages taksebtInflulence des infiltrations sur la stabilité des barrages taksebt
Influlence des infiltrations sur la stabilité des barrages taksebt
Ghiles MEBARKI

Chapitre 2 hydraulique
Chapitre 2 hydrauliqueChapitre 2 hydraulique
Chapitre 2 hydraulique
abdelkrim abdellaoui

Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...
Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...
Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...
Hassan NAIT-SI

Cours mécanique des fluides de l’ingénieur
Cours mécanique des fluides de l’ingénieurCours mécanique des fluides de l’ingénieur
Cours mécanique des fluides de l’ingénieur
NdeyeAminataDond

Hydrologie.ppt
Hydrologie.pptHydrologie.ppt
Hydrologie.ppt
amine100226


Similaire à Hydraulique des cours d'eau (20)

369351881-chap-2-bassin-versant-pdf_watermark.pdf
369351881-chap-2-bassin-versant-pdf_watermark.pdf369351881-chap-2-bassin-versant-pdf_watermark.pdf
369351881-chap-2-bassin-versant-pdf_watermark.pdf

Ponts -OH calcul des débits pour les ponts.pptx
Ponts -OH  calcul des débits pour les ponts.pptxPonts -OH  calcul des débits pour les ponts.pptx
Ponts -OH calcul des débits pour les ponts.pptx

Le bassin versant
Le bassin versantLe bassin versant
Le bassin versant

Well test
Well testWell test
Well test

Rodier auvray
Rodier auvrayRodier auvray
Rodier auvray

HYDRAULIQUE GENERALE 1-55.pdf
HYDRAULIQUE GENERALE 1-55.pdfHYDRAULIQUE GENERALE 1-55.pdf
HYDRAULIQUE GENERALE 1-55.pdf

géneralité sur le mecanique de fluide
géneralité sur le mecanique de fluidegéneralité sur le mecanique de fluide
géneralité sur le mecanique de fluide

Evaluation des debits de pointe aac2007
Evaluation des debits de pointe aac2007Evaluation des debits de pointe aac2007
Evaluation des debits de pointe aac2007

Les crues torrentielles
Les crues torrentiellesLes crues torrentielles
Les crues torrentielles

1 l2 bv-enligne
1 l2 bv-enligne1 l2 bv-enligne
1 l2 bv-enligne

utlisation des sig dans la modelisation hydrologique
utlisation des sig dans la modelisation hydrologiqueutlisation des sig dans la modelisation hydrologique
utlisation des sig dans la modelisation hydrologique

Atto U Et Al 1999 Review
Atto U Et Al 1999 ReviewAtto U Et Al 1999 Review
Atto U Et Al 1999 Review

D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O N
D I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O ND I M E N S I O N N E M E N T  D E S  O U V A R G E S  D E  D E R I V A T I O N
D I M E N S I O N N E M E N T D E S O U V A R G E S D E D E R I V A T I O N

2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan
2013 939 pfister_gokok_gisonni_dim hydraulique_sem_hydrcan

cours1 hydrogeolgie ouvrage de captage.pptx
cours1 hydrogeolgie ouvrage de captage.pptxcours1 hydrogeolgie ouvrage de captage.pptx
cours1 hydrogeolgie ouvrage de captage.pptx

Influlence des infiltrations sur la stabilité des barrages taksebt
Influlence des infiltrations sur la stabilité des barrages taksebtInflulence des infiltrations sur la stabilité des barrages taksebt
Influlence des infiltrations sur la stabilité des barrages taksebt

Chapitre 2 hydraulique
Chapitre 2 hydrauliqueChapitre 2 hydraulique
Chapitre 2 hydraulique

Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...
Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...
Utilisation d’un SIG pour l’évaluation des caractéristiques physiques du bass...

Cours mécanique des fluides de l’ingénieur
Cours mécanique des fluides de l’ingénieurCours mécanique des fluides de l’ingénieur
Cours mécanique des fluides de l’ingénieur

Hydrologie.ppt
Hydrologie.pptHydrologie.ppt
Hydrologie.ppt


Plus de Souhila Benkaci

Risques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireRisques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireSouhila Benkaci

The speed of light
The speed of lightThe speed of light
The speed of light
Souhila Benkaci

Chap 6 c barrages en remblais
Chap 6 c barrages en remblaisChap 6 c barrages en remblais
Chap 6 c barrages en remblaisSouhila Benkaci

Chap 6 b barrages en remblais
Chap 6 b barrages en remblaisChap 6 b barrages en remblais
Chap 6 b barrages en remblaisSouhila Benkaci

Chap 6 a barrages en remblais
Chap 6 a barrages en remblaisChap 6 a barrages en remblais
Chap 6 a barrages en remblaisSouhila Benkaci

Chap 4 a barragesvoûtes
Chap 4 a barragesvoûtesChap 4 a barragesvoûtes
Chap 4 a barragesvoûtesSouhila Benkaci

Chap 4 b barragesvoûtes
Chap 4 b barragesvoûtesChap 4 b barragesvoûtes
Chap 4 b barragesvoûtesSouhila Benkaci

Chap 3 barrage a contreforts
Chap 3 barrage a contrefortsChap 3 barrage a contreforts
Chap 3 barrage a contrefortsSouhila Benkaci

Fiches d'aide à Mapinfo
Fiches d'aide à MapinfoFiches d'aide à Mapinfo
Fiches d'aide à MapinfoSouhila Benkaci


Plus de Souhila Benkaci (19)

Risques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireRisques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoire

حصن المسلم
حصن المسلمحصن المسلم
حصن المسلم

أفكار من ذهب
أفكار من ذهبأفكار من ذهب
أفكار من ذهب

The speed of light
The speed of lightThe speed of light
The speed of light

Prophet mohammad
Prophet mohammadProphet mohammad
Prophet mohammad

Chap 6 c barrages en remblais
Chap 6 c barrages en remblaisChap 6 c barrages en remblais
Chap 6 c barrages en remblais

Chap 6 b barrages en remblais
Chap 6 b barrages en remblaisChap 6 b barrages en remblais
Chap 6 b barrages en remblais

Chap 6 a barrages en remblais
Chap 6 a barrages en remblaisChap 6 a barrages en remblais
Chap 6 a barrages en remblais

Chap 5 surveillance
Chap 5 surveillanceChap 5 surveillance
Chap 5 surveillance

Chap 4 a barragesvoûtes
Chap 4 a barragesvoûtesChap 4 a barragesvoûtes
Chap 4 a barragesvoûtes

Chap 4 b barragesvoûtes
Chap 4 b barragesvoûtesChap 4 b barragesvoûtes
Chap 4 b barragesvoûtes

Chap 3 barrage a contreforts
Chap 3 barrage a contrefortsChap 3 barrage a contreforts
Chap 3 barrage a contreforts

Chap 2 a barrages poids
Chap 2 a barrages poidsChap 2 a barrages poids
Chap 2 a barrages poids

Chap 1 a generalites
Chap 1 a generalitesChap 1 a generalites
Chap 1 a generalites

Chap 1 b generalites
Chap 1 b generalitesChap 1 b generalites
Chap 1 b generalites

Barrages.
Barrages.Barrages.
Barrages.

E salat
E salatE salat
E salat

Covadis dmpc numérique
Covadis   dmpc numériqueCovadis   dmpc numérique
Covadis dmpc numérique

Fiches d'aide à Mapinfo
Fiches d'aide à MapinfoFiches d'aide à Mapinfo
Fiches d'aide à Mapinfo


Dernier

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande
Institut de l'Elevage - Idele

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière
Institut de l'Elevage - Idele

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
Elisée Ndjabu

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
sieousse95

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme
Institut de l'Elevage - Idele

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation
Institut de l'Elevage - Idele

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Institut de l'Elevage - Idele

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
Institut de l'Elevage - Idele

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production
Institut de l'Elevage - Idele

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx
imed53

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Institut de l'Elevage - Idele


Dernier (11)

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...


Hydraulique des cours d'eau

  • 1. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 1 10/09/02 HYDRAULIQUE DES COURS D’EAU Parce-qu’elle commande à l’élément indispensable à la vie, l’hydraulique fluviale est l’une des plus anciennes sciences explorées par l’homme. Quatre millénaires d’une observation attentive des écoulements ont produit une somme considérable d’appréciations qualitatives et quantitatives que les progrès de l’informatique ont pu, ces dernières décennies, mettre en musique numérique. L’objet du présent cours n’est donc pas de reprendre de manière exhaustive tout l’état de l’art en matière d’hydraulique fluviale. D’éminents hydrauliciens participent régulièrement à la rédaction d’ouvrages de référence auxquels ce cours emprunte beaucoup, et dont la liste, fournie dans la bibliographie, doit être lue comme une invitation à y approfondir les éléments abordés succinctement. Car ce recueil se contente de compiler et d’expliquer dans un ordre aussi pédagogique que possible les principes d’hydraulique fluviale tels que les services des ministères en charge de la gestion, de l’exploitation de l’aménagement ou de la police des rivières peuvent les rencontrer dans les études hydrauliques qu’ils auront à réaliser, piloter ou critiquer. L’approche adoptée n’est donc pas toujours très orthodoxe, privilégiant, autant que possible, les notions intuitives et pratiques avant de les expliquer par la théorie ou de les compléter par les formules empiriques. 1. CONVENTIONS, DEFINITIONS ET PARAMETRES 2 1.1 GRANDEURS CARACTERISTIQUES 2 1.2 REGIMES D’ECOULEMENTS 5 1.3 EQUATIONS DE L’HYDRAULIQUE FLUVIALE 9 2. REGIME PERMANENT 11 2.1 REGIME UNIFORME 11 2.2 REGIME GRADUELLEMENT VARIE 15 2.3 CHANGEMENTS DE REGIME 17 3. PERTES DE CHARGE SINGULIERES 20 3.1 PERTES DE CHARGE DE TYPE BORDA 20 3.2 PERTES DE CHARGE LIEES AUX PILES EN RIVIERES EN REGIME FLUVIAL 21 3.3 PERTES DE CHARGE LIEES AUX SEUILS 25 3.4 PERTES DE CHARGE LIEES A LA MORPHOLOGIE 28 4. NOTIONS SIMPLIFIEES DE SEDIMENTOLOGIE 31 4.1 MECANISMES D’ARRACHEMENT DES MATERIAUX 31 4.2 FORCE TRACTRICE ET AFFOUILLEMENT AUTOUR DES OUVRAGES 34 4.3 QUANTIFICATION DES AFFOUILLEMENTS 37 5. REGIMES TRANSITOIRES 42 5.1 LES CRUES DES COURS D’EAU (ONDES DE CONTINUITE) 42 5.2 LES ONDES RAPIDES (ONDES DE RUPTURE) 46 6. BIBLIOGRAPHIE 51
  • 2. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 2 10/09/02 1. Conventions, définitions et paramètres 1.1 Grandeurs caractéristiques 1.1.1 Géométrie du cours d’eau Aussi tortueuse que le problème de l’antériorité de l’œuf sur la poule, la question de l’antériorité du lit du cours d’eau sur l’écoulement liquide qu’il accueille peut paralyser durablement un débat de logiciens. Pour ce qui nous concerne, considérant que les variations des conditions hydrauliques d’une rivière se font souvent à une échelle de temps nettement inférieure à celle des variations de morphologie, nous adopterons dans toute la suite de l’exposé le principe de la rivière à fond fixe, c’est-à-dire dont la géométrie ne varie pas dans le laps de temps de nos études. L’étude des rivières dites « à fond mobile », qui voient leurs caractéristiques géométriques varier au cours d’un événement hydraulique, relève de la sédimentologie. On désigne sous le nom de lit mineur l’encoche topographique dans laquelle s’écoule la rivière depuis son étiage (très faibles débits) jusqu'à son débordement (débit dit de plein bord, ou plenissimum flumen) au-delà des berges. Le champ d’expansion des crues désigne l’enveloppe maximale de terrain bordant la rivière et qui peut être submergée par ses eaux. On y distingue le lit mineur, naturellement, mais aussi le lit majeur qui est son complémentaire, et dans lequel on parle, pour certains cours d’eau du bassin méditerranéen, de lit moyen, qui est une zone de transition morphologique entre le lit mineur homogène et la fraction homogène du lit majeur. On oriente l’écoulement d’une rivière de l’amont vers l’aval. L’intuition attribue à la pente du cours d’eau un rôle prépondérant dans la nature des écoulements, qui sera confirmé par la théorie. Exprimée en mètres par mètre (m/m) et souvent notée i ou I, elle se calcule en divisant la dénivelée altimétrique entre les points du fond de deux sections distinctes de rivière, par la distance horizontale qui les sépare. Elle est souvent donnée en valeur absolue, bien que localement, pour un tronçon de rivière donné, le point bas de l’amont puisse être plus bas que le point bas de l’aval. La pente de la rivière peut être différente de la pente de la vallée, qui est calculée dans le lit majeur sans suivre nécessairement les éventuels méandres du cours d’eau. Le repère cartésien mobile est orienté par convention dans le sens amont - aval pour les x croissants, les altitudes z étant orientées à la verticale depuis le bas vers le haut, et les y fermant le repère direct sur l’horizontale orthogonalement à la direction de l’écoulement. Dans une section en travers donnée, on appelle miroir l’interface entre l’eau et l’air, par une évidente analogie avec la propriété de réflexion qui caractérise la surface de l’eau et qui rend possible les effets optiques des jardins et des fontaines. Plus pragmatiquement, la largeur au miroir est la distance entre les deux limites d’extrémité du miroir. Notée B, elle s’exprime en mètres (m). Dans les rivières chenalisées, on appelle plafond la largeur horizontale du fond (le plat fond) lorsqu’elle existe. La surface d’eau comprise dans le plan de coupe de la section en travers, est la surface mouillée, notée S et exprimée en mètres carrés (m²). Elle est bornée en limite supérieure par l’interface entre l’eau et l’air (le miroir), mais aussi par une courbe d’interface entre l’eau et le lit, dont la longueur curviligne est appelée périmètre mouillé, noté p et exprimé en mètres (m).
  • 3. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 3 10/09/02 Enfin, on définit le rayon hydraulique comme étant le rapport de la surface mouillée par le périmètre mouillé, noté Rh, exprimé en mètres (m). Cette quantité retranscrit peu ou prou l’influence de l’interface eau - lit sur la capacité d’écoulement de la section, c’est-à-dire que pour une surface donnée, plus le rayon hydraulique est important, plus l’interface eau - lit est réduite, ou encore, plus la frontière de la section d’écoulement est de nature « air » plutôt que « lit ». On imagine sans peine que le frottement de l’eau sur l’air est moindre que celui de l’eau sur le lit, et donc, que le rayon hydraulique est une passerelle commode pour relier les caractéristiques géométriques de forme de la section mouillée à sa capacité hydraulique effective d’écoulement. Sans trop anticiper sur la suite du cours, on sent bien que la section mouillée est le siège de l’action motrice de l’écoulement tandis que le périmètre mouillé est la zone où s’exerce l’action de ralentissement par frottement, et donc, que le rayon hydraulique traduit, pour une géométrie donnée, le rapport de force entre action motrice et ralentissement. 1.1.2 Grandeurs hydrauliques Pour une section d’écoulement S donnée, on définit le débit comme étant le volume de liquide écoulé à travers la surface S de cette section pendant l’unité de temps. Il est noté Q, et s’exprime en m 3 /s. Si V(M) désigne la composante normale à la section considérée en un point M de celle-ci, on a : Q V M dS S = ∫∫ ( ) On définit la vitesse moyenne de l’écoulement, notée V et exprimée en mètre par seconde (m/s), le rapport du débit par la section normale d’écoulement. Bien que le niveau d’eau, noté Z et exprimé en mètres (m), accapare bien souvent toute l’attention, il n’est que l’une des composantes d’une grandeur caractéristique plus pertinente de l’énergie du cours d’eau : la charge hydraulique, également appelée charge de Bernoulli, noté H, exprimée en mètres (m). En un point M donné de la trajectoire d’une molécule de fluide, cette quantité a pour expression : H M Z M P M g V M g ( ) ( ) ( ) ( )² = + + ρ 2 Z est la cote absolue ou le niveau d’eau, exprimée en mètres (m). P est la surpression, exprimée en pascals (Pa), au-dessus de la pression atmosphérique. ρ est la masse volumique de l’eau (1000 kg/m 3 ). g est l’accélération de la pesanteur (9.81 m/s²). V est la vitesse, exprimée en mètres par seconde (m/s). L’un des intérêts de cette charge hydraulique est d’intégrer les contributions des trois facteurs d’énergie « mécanique » hydraulique que sont • Z, pour l’énergie potentielle, liée aux forces de volume • P gρ , pour l’énergie de pression, liée aux forces de pression, • et V g ² 2 , pour l’énergie cinétique, liée aux forces d’inertie. Pour la trajectoire d’une molécule de fluide en surface de l’écoulement, le lieu des Z représente le profil de l’eau, celui des Z P g + ρ représente le niveau piézométrique et celui des H est le niveau (ou la ligne) de charge. S p B
  • 4. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 4 10/09/02 Considérons un axe vertical dans l’écoulement, qui coupe le miroir de largeur B en un point A et le fond en un point A’. Les lois de l’hydrostatique expriment la relation qui existe entre la profondeur d’eau d’un point M sur cet axe et la pression en ce point. Ainsi, [ ]P M P A g Z A Z M( ) ( ) ( ) ( )= + −ρ ou encore, en considérant que P(A) = 0 au miroir, Z M P M g Z A( ) ( ) ( )+ = ρ . Le niveau piézométrique est confondu avec le niveau de l’eau dès lors qu’on se trouve à surface libre. Pour un écoulement donné à travers une section d’écoulement, on relie la vitesse moyenne V à la moyenne quadratique des vitesses des molécules de fluide V(M) par le coefficient de Boussinesq adimensionnel β traduisant l’hétérogénéité du champ de vitesse dans la section : β = ∫∫ 1 V S V M dS S ² ( )² . Usuellement, ce nombre varie entre 1 et 1.15. Moyennant ces deux considérations, il en découle naturellement l’expression de la charge hydraulique dans une section S donnée en travers de l’écoulement : H S H M dS S Z M P M g dS S V M g dS Z A S dS g S V M dS B Z A dB V g tion S S S S S miroir sec ( ) ( ) ( ) ( )² ( ) ( )² ( ) ² = = +       + = +       = + ∫∫ ∫∫ ∫∫ ∫∫ ∫∫ ∫ 1 1 1 2 1 2 1 1 2 ρ β Cette relation simple H B Z A dB V gtion miroir sec ( ) ² = +∫ 1 2 β permet de décrire l’énergie hydraulique d’une section d’écoulement à l’aide uniquement de la cote de la surface libre de l’eau et de la vitesse moyenne de l’écoulement à travers cette section, pondérée par le coefficient de Boussinesq. Dans la grande majorité des cas, on considère que l’écoulement suit un axe privilégié unique (hypothèse filaire ou 1D) auquel le vecteur vitesse moyenne, résultante des vecteurs vitesse des points de la section orthogonale à l’axe, est tangent, et sur lequel on rapporte toutes les quantités de description de l’écoulement. De même, il est très rare de considérer β ≠ 1. Enfin, sauf dans le cas d’écoulements de grande vitesse dans des courbes serrées, on peut supposer que le niveau d’eau dans une section orthogonale à l’axe d’écoulement n’est pas influencé par les forces centrifuges, et qu’il est donc constant sur toute la largeur B correspondante, égal à Z(A). La charge dans une section d’écoulement orthogonale à l’axe d’écoulement filaire est, dans ces hypothèses, égale à : H Z A V gtionsec ( ) ² = + 2 A A’ M
  • 5. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 5 10/09/02 1.2 Régimes d’écoulements 1.2.1 Laminaire ou turbulent (nombre de Reynolds) On dit qu’un écoulement est laminaire (ou tranquille) lorsque les filets liquides qui le composent sont parallèles et juxtaposés. Les molécules de fluide ont alors chacune une vitesse dont le vecteur est tangent à l’axe d’écoulement, et l’écoulement a des caractéristiques parfaitement déterminées en chaque point. Inversement, un écoulement est dit turbulent lorsque ses molécules de fluide ont une direction principale identifiée dans le sens de l’axe principal d’écoulement, à laquelle s’ajoute une composante transversale. Les filets d’eau ont tendance à s’entrechoquer dans des tourbillons de distribution aléatoire, générant une agitation interne. Les paramètres de vitesse et de direction de chaque molécule de fluide ne peuvent être déterminés à un instant donné, même s’il est possible d’accéder aux valeurs moyennes de ceux-ci. Ces deux régimes, séparés par un régime de transition mêlant les deux sur une certaine longueur de mélange, peuvent être mis en évidence à l’aide de l’expérience de Reynolds 1 , qui a laissé son nom au nombre adimensionnel permettant de caractériser le régime d’écoulement, laminaire s’il est inférieur à 2000 et turbulent s’il est supérieur à 2300. R VD e = ν , où ν est la viscosité cinématique (10 -6 m²/s à 20°C), V est la vitesse moyenne dans la section (m/s) et D est le diamètre équivalent pour une conduite circulaire (m), que l’on peut rapporter au rayon hydraulique en exprimant simplement la section et le périmètre mouillés d’une conduite circulaire de rayon D/2, ce qui donne : R D D D h =       = π π 2 2 2 4 2 ou encore, tout simplement, D = 4 Rh. Le nombre de Reynolds en rivière s’écrit donc : R VR e h = 4 ν . En réalité, si cette distinction entre régime laminaire et régime turbulent s’avère essentielle pour la compréhension, puis la modélisation des écoulements liquides, elle ne nous intéresse guère. Il suffit de prendre quelques exemples de valeurs de V et Rh représentatives de cours d’eau pour se rendre compte que le régime d’écoulement est toujours turbulent en rivière, sauf éventuellement lors d’étiages très sévères qui voient presque la vitesse moyenne s’annuler. 1.2.2 A surface libre ou en charge Nous avons déjà eu l’occasion de citer précédemment le caractère « à surface libre » des écoulements que nous considérions, étant acquis que les écoulements qui nous concernent, en cours d’eau naturels ou canalisés, comportent un miroir, c’est-à-dire une interface entre l’eau et l’air. Cette hypothèse nous a permis d’écrire que la pression au niveau de la surface libre était égale à la pression atmosphérique. L’état normal d’une rivière est d’être ainsi « à ciel ouvert », « à surface libre », avec un fil d’eau ou un miroir identifiable. Pourtant, il arrive que tout ou partie du cours d’eau entre en charge, c’est-à-dire que l’écoulement n’est plus en contact avec l’air, et qu’il est astreint à se cantonner dans une section entièrement composée d’interface eau - lit dans laquelle sa pression diffère de la pression atmosphérique. Dans la pratique, on rencontre ce cas lorsqu’une partie du cours d’eau passe en buse dans une zone urbaine, ou encore lorsque le niveau d’eau est tel qu’un ouvrage d’art transversal de type pont ou remblai, par exemple, est submergé. Ce cas de figure doit rester marginal, pour des raisons évidentes de sécurité des ouvrages d’art concernés, mais aussi d’inondations alentours, car la submersion de ces ouvrages a souvent des 1 Cf. annexe à ce sujet
  • 6. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 6 10/09/02 incidences sur la vulnérabilité des zones voisines. Aussi n’aborderons-nous pas dans le détail ces écoulements radicalement différents des écoulements à surface libre. Il faudra cependant garder en mémoire cette distinction entre « à surface libre » et « en charge » pour la suite, car les méthodes de calcul dans le premier cas empruntent beaucoup aux expérimentations faites dans le second cas. 1.2.3 Permanent (stationnaire) ou non-permanent (transitoire) Le régime permanent désigne un écoulement dont les caractéristiques ne varient pas dans le temps. Le régime stationnaire désigne un écoulement dont les caractéristiques ne varient pas dans le temps... sur le laps de temps considéré. Cela se traduit mathématiquement par la nullité de toutes les dérivées partielles des grandeurs par rapport au temps. Naturellement, le régime est dit non-permanent ou transitoire lorsque les paramètres de l’écoulement varient dans le temps, qu’il s’agisse d’une perturbation instantanée ou plus étalée dans le temps, comme une ouverture de vanne, une régulation de barrage, une crue lente ou rapide, une sassée d’écluse, une rupture d’ouvrage hydraulique, un pompage, etc. Dans la réalité, le régime permanent stricto sensu ne se rencontre quasiment jamais, mais selon la longueur de rivière et le laps de temps considérés, il est très souvent valide de faire l’hypothèse de permanence du régime. 1.2.4 Fluvial ou critique ou torrentiel (nombre de Froude) De toutes les caractérisations de régime, celle-ci est sans doute l’une des plus importantes, car elle conditionne entièrement le raisonnement hydraulique lors d’une étude. On sait, depuis notre lointain apprentissage du français, que le mot torrent désigne un cours d’eau de montagne, tandis que le mot fleuve désigne un cours d’eau qui se jette dans la mer. Si cette connaissance dictionnairique nous fournit une première approche, pragmatique et simpliste, de ce que sont les régimes torrentiel et fluvial, par les souvenirs imagés qu’elle peut susciter, elle ne nous dit pas si un torrent qui se jette promptement dans la mer est plutôt un torrent ou un fleuve ou les deux à la fois. L’hydraulique, elle, nous fournit la réponse. Recourant toujours à des images simples, selon une illustration très largement employée par les hydrauliciens, prenons l’exemple des ondes infinitésimales. Derrière ce nom barbare se cache un phénomène expérimenté par chacun dans sa petite enfance, à savoir les petites ondes, d’amplitude négligeable par rapport à la hauteur d’eau qui les porte, qui naissent autour d’un caillou lancé dans l’eau. Ces petites rides se propagent à partir de ce point... de diverses façons selon le régime du milieu liquide concerné. Dans une étendue immobile ou presque, comme un lac ou un étang, tout un chacun sait que les rides sont circulaires et concentriques autour du point d’entrée du caillou dans l’eau. Les ondes s’éloignent de ce point à la vitesse (on parle plutôt de célérité) de gh , où g désigne l’accélération de la pesanteur, et h la hauteur d’eau moyenne. Dans les eaux lentes d’un fleuve classique, si l’on fixe précisément l’endroit où le caillou s’est enfoncé dans l’eau, on se rend compte que les cercles des ondes infinitésimales qui ont été ainsi générées ne sont pas concentriques, mais sont emportées par le courant vers l’aval. Si V désigne la vitesse moyenne de courant, la composition des vitesses nous permet d’affirmer sans crainte que le front de l’onde dévalant la rivière a une vitesse de V gh+ évidemment positive, tandis que le front de l’onde remontant le courant a une vitesse de V gh− négative, ce qui déforme le cercle initial de la ride en une ellipse étalée de part et d’autre, vers l’aval et vers l’amont, de son point de naissance. Il en va de même pour les ondes qui se forment autour d’un petit obstacle fixe planté dans la rivière (comme un pieu, un bâton... ou une pile de pont) : une série de rides se forment vers l’aval, mais également vers l’amont. On dit dans un tel cas que l’information d’une perturbation locale de l’écoulement est remontée vers l’amont. Le régime est dit fluvial ou lent. A l’inverse, un œil alerte et très exercé pourrait peut-être apercevoir le devenir des mêmes ondes générées par un caillou lancé... dans un torrent de montagne ! A peine générées, les rides sont tout simplement emportées par le fort courant. Même les rides qui se forment lors de l’introduction d’un bâton dans le cours d’un torrent sont chassées vers l’aval sans qu’aucune ride ne « remonte » vers l’amont. On dit que l’information de la perturbation ne remonte pas vers l’amont. Les vitesses des deux
  • 7. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 7 10/09/02 fronts des ondes infinitésimales V gh+ et V gh− sont toutes deux positives. Le régime est dit torrentiel ou rapide. Cette approche simple et pratique nous fournit une clef pour la distinction entre régime fluvial et régime torrentiel, grâce à la comparaison des quantités V et gh . Si la première est inférieure à la seconde, le régime est fluvial, sinon, il est torrentiel. Ce que traduit parfaitement le nombre de Froude : F V gh = Si F<1, le régime est fluvial. Si F>1, le régime est torrentiel. h désigne la hauteur moyenne dans la section, calculée à l’aide du rapport de la section mouillée par la largeur au miroir (S/B) : F BV gS ² ² = Evidemment, l’histoire n’a pas encore dit ce qu’il advenait lorsque F=1. Pour prendre la mesure de ce que recèle cette égalité d’apparence si anodine, nous recourrons à la notion de charge spécifique, notée Hs, exprimée en mètres (m) comme la charge de Bernoulli dont elle est extraite, puisqu’elle s’écrit : H h V gs = + ² 2 , avec Z(A) = ZF + h (h la hauteur d’eau, ZF la cote de référence prise au fond de la section d’écoulement), c’est-à-dire qu’elle dérive de la charge Hsection par soustraction de la cote du fond. Introduisons la relation de débit Q = V S(h) pour obtenir une équation en h : H h Q gS hs = + ² ( )²2 Dérivons cette quantité par rapport à la hauteur h : dH dh Q g d S h dh Q gS h dS h dh s = +       = −1 2 1 1 3 ² ( )² ² ( ) ( ) Or, et c’est bien là l’une des grandes utilités de la largeur au miroir B, on a : dS(h) = B dh, d’où : dH dh BQ gS h BV gS h Fs = − = − = −1 1 13 ² ( ) ² ( ) ² Le cas F = 1 correspond au minimum de charge spécifique dans une section donnée, auquel est associé une hauteur unique appelée hauteur critique, notée hc, exprimée en mètres (m). Le régime est alors dit critique. S dh B dS
  • 8. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 8 10/09/02 On visualise ce minimum sur la courbe Q=Q(h), à charge spécifique constante, dont l’équation est : ( ).( ( )²) ²H h gS h Qs − =2 On voit également que pour une charge spécifique donnée, il existe deux façons de faire passer un débit Q : l’une en régime fluvial et l’autre en régime torrentiel. h Q hc Si, dans le calcul, c’est le nombre adimensionnel de Froude qui permet de qualifier le régime de fluvial, critique ou torrentiel, dans la nature, d’un point de vue pratique, c’est à la pente i ou I du cours d’eau qu’il faut imputer tel ou tel régime correspondant, comme l’intuition et le dictionnaire le suggèrent. A une forte pente correspond le régime torrentiel, tandis qu’à une faible pente correspond le régime fluvial. Il suffirait de connaître une relation entre cette pente i et le nombre de Froude F pour clore définitivement cette question. Nous ne nous en priverons pas, le moment venu. Pour l’heure, rappelons simplement que : F BV gS ² ² = • si F ou F² < 1, le régime est fluvial • si F ou F² = 1, le régime est critique • si F ou F² > 1, le régime est torrentiel La hauteur critique hc correspond au minimum de charge spécifique à débit fixé. 1.2.5 Uniforme ou varié ou normal On dit d’un régime permanent qu’il est uniforme lorsque les caractéristiques de cet écoulement (h, V, Q) ne présentent pas de variation dans son étendue et sa durée. A la constance temporelle s’ajoute la constance spatiale, et donc, toutes les dérivées partielles des paramètres de l’écoulement par rapport au repère spatial sont nulles. Dès que l’une des caractéristiques de l’écoulement en régime permanent présente une variation dans l’étendue du tronçon étudié, le régime est dit varié. On distingue le régime graduellement varié, pour lequel les caractéristiques de l’écoulement varient lentement dans l’espace, du régime rapidement varié, pour lequel elles varient rapidement. Le régime étant permanent, seules des variations spatiales, et donc liées à la géométrie du lit, sont à l’origine des variations des caractéristiques de l’écoulement. L’écoulement uniforme peut, à ce titre, être considéré comme une régime théorique que l’écoulement tendrait à adopter s’il n’était contraint à la variation par la géométrie du lit. On formalise ce concept à l’aide de la notion de régime normal, qui correspond, pour les conditions hydrauliques et géométriques d’une section donnée, aux valeurs que prendraient les caractéristiques de l’écoulement (h et V), pour le même débit, si le régime était uniforme. En particulier, on note hN la hauteur normale, exprimée en mètres (m) correspondant à ce régime normal, et on la compare à la hauteur critique hc pour déterminer si le régime varié est fluvial normal (hN > hc) ou critique normal (hN = hc) ou torrentiel normal (hN < hc). On aura donc compris que l’écoulement peut parfaitement se trouver localement en régime permanent graduellement varié avec une hauteur réelle inférieure à la hauteur critique, donc en régime torrentiel, alors que la hauteur normale correspondante peut tout à fait être supérieure à cette même hauteur critique, le régime normal étant donc fluvial. Il faudrait considérer un tel cas, absolument pas marginal, comme un régime normal fluvial, localement torrentiel. Cet exemple peut être généralisé comme suit : fluvial normal critique normal torrentiel normal fluvial local h > hc et hN > hc h > hc et hN = hc h > hc et hN < hc critique local h = hc et hN > hc h = hc et hN = hc h = hc et hN < hc torrentiel local h < hc et hN > hc h < hc et hN = hc h < hc et hN < hc
  • 9. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 9 10/09/02 1.3 Equations de l’hydraulique fluviale 1.3.1 Equation de continuité Nous avons pu aborder, dans les pages qui précèdent, un grand nombre de notions hydrauliques sans faire appel aux équations fondamentales des écoulements, pour la simple raison que nous avons cheminé à travers le temps en raisonnant, de manière accélérée et avec le confort du recul, comme le firent les divers découvreurs de la science hydraulique : en partant de l’observation pour dégager les théories qui les sous tendent. L’équation de continuité constitue la première marche entre observation et théorie. Elle traduit simplement l’évidence physique de la conservation de la masse de fluide contenue dans un volume fictif Λ donné. L’eau étant incompressible dans les conditions de température et de pression qui nous concernent, on conçoit en effet sans peine que toute la masse de fluide qui entre dans ce volume fictif doit, pour ce faire, chasser une masse équivalente pour en prendre la place. Si Q1 désigne le débit entrant dans le volume fictif Λ, et Q2 le débit sortant de ce même volume fictif Λ, l’équation de continuité s’écrit tout simplement : Q1 = Q2 ou encore V1S1 = V2S2. Arrêtons-nous un instant sur l’interprétation pratique de cette équation, pour démentir une fois pour toutes une idée reçue communément répandue, et fausse. Les seuils et barrages mobiles en rivière constituent certes un obstacle en rivière - c’est même souvent leur raison d’être. Ils peuvent gêner les écoulements en les freinant et en les exhaussant, c’est indéniable - et même souhaité lors de la conception. Mais en aucun cas, dès lors que le régime est stationnaire, ces ouvrages ne « retiennent du débit ». Le débit qui arrive à l’amont d’un tel ouvrage en régime stationnaire franchit l’ouvrage d’une manière ou d’une autre pour se retrouver intégralement à l’aval de l’ouvrage. Par contre, lors des phases transitoires d’élévation des ouvrages, le volume en amont se comporte comme un réservoir que le débit entrant remplit avant d’atteindre un nouvel état stationnaire... et de sortir à nouveau intégralement à l’aval. En régime transitoire, on traduit l’équation de continuité par le fait que tout volume entrant qui n’est pas évacué par le flux sortant se traduit par une augmentation de volume entre l’entrée et la sortie : ∂ ∂ ∂ ∂ Q x B h t + = 0 1.3.2 Equation de Bernoulli Au 18 ème siècle, Bernoulli s’appuie sur les théorèmes de conservation de l’énergie des corps solides en mouvement énoncés par Huygens et Leibnitz pour proposer un théorème équivalent pour les fluides incompressibles, de conservation de la charge qui porte son nom, et dont on a vu qu’elle était la somme d’une énergie potentielle (niveau piézométrique) et d’une énergie cinétique. Le théorème dit qu’en tout point d’une ligne de courant, la charge hydraulique est constante... H M Z M P M g V M g H( ) ( ) ( ) ( )² = + + = ρ 2 constante ... aux dissipations par frottement interne près 2 . En notant, entre deux sections S1 et S2 en travers du cours d’eau, ∆H1!2 la perte de charge dissipée par frottement interne comptée positivement, on écrit donc le théorème de Bernoulli rapporté aux sections d’écoulement sous la forme : Z V g Z V g H1 1 2 2 1 2 2 2 + = + + → ² ² ∆ Avec l’équation de continuité, nous disposons donc de deux équations pour trois inconnues : V, Z et ∆H1!2. La détermination empirique des expressions pertinentes de cette perte de charge donnera alors accès à la connaissance, pour un état de géométrie et d’écoulement donnés, des deux paramètres qui nous intéressent : V et Z. On définit la perte de charge linéaire, notée j et exprimée en mètre par mètre (m/m), comme étant l’opposé du rapport de la perte de charge dH sur la distance curviligne infinitésimale dx séparant S(x) et S(x+dx). 2 conséquence du régime turbulent (i.e. de l’agitation interne)
  • 10. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 10 10/09/02 j H x x dH dx = − −       = − → → lim 1 2 1 2 2 1 ∆ 1.3.3 Equation(s) du mouvement Pendant que Bernoulli père et fils mettaient la dernière main à leur fameux théorème, Euler écrivait l’équation de quantité de mouvement traduisant l’équilibre global des forces vectorielles agissant sur le volume Ω de fluide considéré, de surface Σ, le vecteur normal étant désigné par r n et les forces extérieures agissant sur le volume ayant pour résultante r F . ∂ ∂ ρ ρ t V d V V n d F( ) ( . ) v r r r r r r Ω Σ Ω Σ ∫∫∫ ∫∫+ = Navier et Stockes ont exploité le théorème de la divergence sur une surface de contrôle pour écrire cette équation localement sous la forme vectorielle : ∂ ∂ ρ ν t V V grad V grad p g V r r r r r r + = − + + → → ( ) ( ) 1 ∆ ou encore, si r V a pour coordonnées dans le repère cartésien (u, v, w), sous la forme projetée : ∂ ∂ ∂ ∂ ∂ ∂ ∂ ∂ ρ ∂ ∂ ν u t u u x v u y w u z p x u+ + + = − + 1 ∆ ∂ ∂ ∂ ∂ ∂ ∂ ∂ ∂ ρ ∂ ∂ ν v t u v x v v y w v z p y v+ + + = − + 1 ∆ ∂ ∂ ∂ ∂ ∂ ∂ ∂ ∂ ρ ∂ ∂ ν w t u w x v w y w w z p z w g+ + + = − + − 1 ∆ Dans le cas de l’eau, la viscosité 3 ν est très faible (1,006.10 -6 m²/s), et l’on peut légitimement faire l’hypothèse qu’il s’agit d’un fluide parfait, de viscosité nulle, de sorte que le système d’équations paraît se simplifier. Hélas, ces équations de Navier-Stokes demeurent malgré cela non linéaires, et n’ont pas de solution analytique qui nous permettrait de décrire tous les écoulements de liquides dans les trois dimensions. Elles sont demeurées pour ainsi dire hermétiques jusqu'au dernier quart du 20 ème siècle, ne cédant une part de leur mystère qu’à la force des schémas numériques de résolution et de l’essor de l’informatique. De ces expressions indigestes, on ne retiendra que l’existence, pour ce qu’elles ne nous sont d’aucune utilité pratique, mais sont la base des outils numériques de calcul hydraulique. 3 se reporter au chapitre : Laminaire ou turbulent (nombre de Reynolds) page 5
  • 11. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 11 10/09/02 2. Régime permanent 2.1 Régime uniforme 2.1.1 Propriétés Par définition du régime uniforme, Q, V et h sont constants tout au long de l’écoulement considéré. Si ZF désigne la cote du fond, la cote de la surface libre Z est égale à : Z = ZF + h. L’expression de la perte de charge linéaire donne alors : j dZ dx dh dx dZ dx iF F = − + = − = . Si le régime est uniforme, la perte de charge linéaire est donc égale à la pente du cours d’eau. Et inversement, si la perte de charge linéaire est égale à la pente du cours d’eau (j = i), alors h est constante, et donc, à débit constant, V l’est également, et le régime est uniforme. Le régime uniforme est donc caractérisé par une hauteur, un débit et une vitesse moyenne constants, ou encore, ce qui équivaut à la propriété de parallélisme entre le profil en long du fil d’eau et le profil en long du fond. 2.1.2 Formules empiriques Dans les conditions du régime uniforme, faciles à obtenir en laboratoire ou en nature dans un canal de géométrie fixée assez long pour ne pas être perturbé par les effets de bord, un pas décisif dans la connaissance empirique de l’hydraulique a été franchi par les hydrauliciens qui ont tenté d’établir une relation entre les paramètres géométriques du canal et la vitesse moyenne de l’écoulement. On doit à Chézy la première tentative retentissante, avec sa formule : V C R ih= , où V est la vitesse moyenne (m/s), Rh le rayon hydraulique (m), i la pente du fond (m/m) et C un coefficient empirique (m 1/2 /s), dit de Chézy, dépendant de la forme de la section et des parois. Pourtant, c’est Bazin qui établit une relation plus explicite du coefficient de Chézy : C Rh = + 87 1 γ , où γ est un paramètre représentatif de la rugosité du lit, variant de 0.06 pour un lit lisse (ciment) à 1.75 pour un lit de terre enherbée et de galets. Cette formulation donne l’impression de faire reculer simplement un cran plus loin le moment de décider du choix apparemment arbitraire du paramètre représentatif du lit du cours d’eau et pourtant, elle a le mérite de mettre en évidence la faiblesse de la formule de Chézy, dans laquelle le rayon hydraulique intervient dans plusieurs facteurs, ce qui rend malaisée l’interprétation de son influence sur la sensibilité du calcul de la vitesse moyenne. L’hydraulicien Manning, à qui cette faiblesse n’avait pas échappé, proposa une autre expression du coefficient de Chézy : C n Rh = 1 1 6 , ce qui permet une décomposition plus lisible de l’expression de la vitesse moyenne : ( )V n R ih =       1 2 3 1 2 où le paramètre n peut être décliné en abaque de rugosité selon une typologie exhaustive des lits de cours d’eau.
  • 12. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 12 10/09/02 Cette formule est également connue sous le nom de formule de Strickler, du nom de l’hydraulicien qui proposa le coefficient dit de Strickler, K, plus maniable que son inverse n dû à Manning, et donc, plus couramment utilisée : ( )V K R ih =       2 3 1 2 2.1.3 Hauteur normale, pente critique Les conditions du régime uniforme ne se rencontrent que très rarement en nature, et correspondent de fait plutôt à des ouvrages artificiels de canalisation des écoulements. Pour autant, la connaissance précise du régime uniforme grâce à la formule de Strickler nous permet de déterminer deux quantités que nous avons déjà évoqué lors de la définition des conventions, paramètres et régimes des écoulements de cours d’eau : la hauteur normale et la pente critique. La hauteur normale est, pour écoulement quelconque de débit Q donné, la hauteur d’eau hN que l’on observerait si le régime était uniforme, c’est-à-dire sans influence ni de l’amont, ni de l’aval, comme si l’écoulement s’effectuait dans un canal uniforme de section identique à celle où la hauteur normale est calculée. Comme Q = VS, on a directement que hN est telle que ( )( )Q KS h R h iN h N= ( ) ( ) 2 3 1 2 Il va de soi que, si le régime est uniforme, la hauteur d’eau de l’écoulement est égale à la hauteur normale. D’autre part, nous avons vu qu’un écoulement donné pouvait être de régime fluvial, critique ou torrentiel selon que le nombre de Froude était inférieur, égal ou supérieur à 1. Mais il a été dit qu’en nature, c’est la pente du lit qui détermine le régime du cours d’eau. La formule de Strickler nous fournit la relation qui nous manquait entre la pente du cours d’eau et la vitesse, de sorte qu’on écrire l’expression de la pente critique : F BV gS V gS Bc c c ² ² ²= = ⇒ =1 or V K R ic h c c² ²( )= 4 3 d’où : i gS B K R c c c hc = ²( ) 4 3 Si, pour un débit donné, la pente du cours d’eau est supérieure à cette pente critique, le régime est torrentiel. Si elle est égale, le régime est critique, et si elle est inférieure, le régime est fluvial. Evidemment, la pente du cours d’eau ne bougeant pas (hypothèse de fond fixe), c’est bien la pente critique qui est à recalculer pour ces comparaisons, en fonction du débit. 2.1.4 Distribution des vitesses La notion de vitesse moyenne, que l’on a simplement définie comme le rapport du débit par la section mouillée, cache mal l’hétérogénéité de la distribution des vitesses dans la section. Sur une ligne verticale, on rencontre trois types de vitesses caractéristiques qu’il suffira de relier selon une conique (paraboloïde) pour avoir une idée du profil des vitesses sur cette ligne : • au fond, ou au contact de l’interface eau - lit, on peut considérer (hypothèse très classique) qu’il y a adhérence (non glissement) entre le filet liquide et le matériau constitutif du lit, d’où ( ) M eau lit V M → − = interface( ) lim ( ) 0
  • 13. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 13 10/09/02 • sur une couche d’eau voisine de l’interface eau - lit, d’épaisseur ζ, l’écoulement est turbulent rugueux, c’est-à-dire qu’il est fortement perturbé par la proximité d’anfractuosités et dissipe localement de l’énergie, occasionnant le gros de la perte de charge linéaire et atténuant fortement la vitesse, si bien qu’on peut écrire ( ) z V M V V → − ≈ < ζ ζlim ( ) Il résulte nécessairement de ces deux considérations qu’il existe une tranche de liquide dans laquelle les molécules d’eau ont une vitesse sensiblement supérieure à la vitesse moyenne, atteignant un maximum noté VM. Cette tranche est appelée le filon. • au niveau de l’interface eau - air, les frottements et les tensions superficielles réduisent la vitesse des molécules d’eau du filet liquide de surface libre à quelques pourcents de moins que la vitesse maximale ( ) z Z MV M V V → ≈ <lim ( ) η Moyennant ces appréciations grossières, on dispose du portrait robot du profil des vitesses sur une verticale de fluide : Pour mémoire, on peut retenir les quelques ordres de grandeurs indicatifs suivants : Vη ~ 0.95 VM VM ~ 1.25 V Vζ ~ 0.30 V On estime la profondeur de submersion du filon entre 20 et 30% de la hauteur d’eau, comptée à partir du fil d’eau, et la hauteur ζ de la couche la limite entre 1 à 3 fois le diamètre d90. 2.1.5 Rugosité La formule de Manning-Strickler présente l’intérêt de clairement factoriser la part d’influence due à chaque élément constitutif de la vitesse de l’écoulement : la pente motrice (i), la forme de la section d’écoulement (Rh) et la rugosité de l’interface eau - lit (K ou n). Ce dernier facteur concentre à lui seul toute l’attention et tout le métier de l’hydraulicien qui utilise la formule de Strickler, car il est le seul sur lequel un choix a priori doit être fait. Plusieurs ont tenté de donner une formule déterministe de ce coefficient en fonction de la nature du matériau constitutif de l’interface eau - lit. Mais aucune n’a donné entière satisfaction, ne serait-ce qu’à cause de la complexité des notions masquées derrière le terme de rugosité qui désigne, pour ce qui nous concerne, la somme des influences de la rugosité « de peau » des matériaux constitutifs du lit (taille des aspérités de surface), de la rugosité « de forme » de ces éléments (arrêtes vives ou non) et de la rugosité « de morphologie » ou « d’ensemble » de l’agencement des matériaux (pavage ou dunes ou rides). La combinaison de ces influences, évidemment très mal connue, détermine l’épaisseur de la couche limite ζ et la vitesse Vζ correspondante, dont résulte plus ou moins directement K ! Filon (VM) Fil d’eau (Vη ) Couche limite (Vζ ) Interface eau - lit (V=0) VM Vη Vζ VVitesse moyenne (V)
  • 14. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 14 10/09/02 L’illustration ci-dessous montre comment la rugosité « d’ensemble » peut sensiblement varier en agençant de deux manières différentes les mêmes éléments. • K n d = = 1 26 90 1 6 où d90 désigne le diamètre tel que 90% en masse du matériau est de diamètre inférieur. Evidemment, cette formule est séduisante pour le dimensionnement de canaux nouveaux dans un sol dont on pourrait connaître la courbe granulométrique, mais elle est difficile à mettre en œuvre pour un cours d’eau réel. De plus, on peut également trouver la même formule avec d65, défini de la même manière que d90, selon que l’on tient compte de l’entraînement (et donc la perte) à plus ou moins long terme des éléments fins du matériau de lit. En l’absence de toute espèce de certitude en la matière, il est fortement recommandé de tester les deux formules pour apprécier la sensibilité de la formule dans un cas réel. Cette formule ne considérant que la rugosité de peau du matériau, on ne s’étonnera pas d’obtenir grâce à elle un majorant du coefficient de Strickler réel. • ( )n K a n n n n nn= = + + + + 1 1 2 3 4 (formule de Cowan) où a est le facteur de méandrisation (variant de 1 à 1.3), n0 le terme lié au matériau du lit (de 0.020 pour la terre à 0.028 pour les graviers grossiers), n1 est le terme d’irrégularité de surface (de 0 pour une paroi lisse à 0.020), n2 est le terme de variation de forme (de 0 à 0.015), n3 est le terme représentatif des obstructions (de 0 à 0.06) et n4 est le terme lié à la végétation (de 0.005 à 0.100). • On peut aussi se baser sur les fourchettes de valeurs issues des études de Pardé i qui établissent une typologie des cours d’eau et lui associent les valeurs de K correspondantes, ou encore utiliser les tables similaires du CEMAGREF 4 . Catégories selon les études de Pradé K (Strickler) Petits cours d'eau de montagne à fond très irrégulier, largeur de l'ordre de 10 à 30 mètres 23 à 26 Cours d'eau de montagnes larges de 30 à 50 mètres, avec pentes supérieures à 0,002 et fond de gros graviers (par exemple 10 à 20 centimètres de diamètre pour beaucoup d'entre eux) 27 à 29 Rivières de largeur comparable ou supérieure, à pente comprise entre 0,0008 et 0,002, avec fond de graviers dont le diamètre extrême en général ne dépasse pas 10 centimètres (Rhin à Bâle) 30 à 33 Pente comprise entre 0,0006 et 0,0008, graviers de 4 à 8 centimètres (Rhône à Lyon) 34 à 37 Même pente mais cailloux plus petits (Rhône à la porte de Scex avant le Léman) 38 à 40 Pente inférieure à 0,0006 et supérieure à 0,00025, cailloux très petits ou sable (Danube à Vienne) 41 à 42 Cours d'eau peu turbulents, avec pentes de 0,00012 à 0,00025, fond de sable et de boue (Seine, Saône, Rhin inférieur) 43 à 45 Très gros cours d'eau à très faible pente (moins de 0,00012) et fond très lisse (Volga, Danube hongrois, Mississipi inférieur) 46 à 50 4 cf. annexe à ce sujet
  • 15. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 15 10/09/02 En réalité, si ces différentes approches fournissent des ordres de grandeur de K, voire des fourchettes de valeur probable en les combinant, la meilleure méthode pour déterminer K reste l’utilisation de données in situ de mesure simultanée de la hauteur d’eau et de la vitesse... mais qui souffrent malgré tout des incertitudes liées aux techniques de métrologie. Il faut retenir que plus le lit est rugueux, plus le coefficient de Strickler est petit, et plus le lit est lisse, plus le coefficient de Strickler est grand, et que les incertitudes sur la « véritable » valeur de K sont telles qu’il est absurde d’écrire ce coefficient avec une précision inférieure à l’unité ! Le lit d’écoulement des cours d’eau réels n’est pas toujours suffisamment homogène pour considérer qu’une valeur unique du coefficient de Strickler permet d’en refléter fidèlement la rugosité. On peut ainsi trouver légitime de segmenter le périmètre mouillé total p en n segments homogènes au plan de la rugosité, de périmètre mouillé { }pi n∈ 1;...; , affectés chacun d’un coefficient de Strickler { }Ki n∈ 1;...; . La formule de Mülloffer-Einstein permet de déterminer le coefficient de Strickler K résultant de la composition de ces rugosités : { } p K p K i i i n 3 2 3 21 = ∈ ∑ ,..., sous réserve que cette hétérogénéité ne conduit pas à des tubes de courant de vitesse différente au sein de l’écoulement qu’ils cisailleraient, avec les pertes d’énergie que cela impliquerait. En particulier, les écoulements débordants, qui comprennent une vitesse en lit mineur souvent très nettement supérieure à la vitesse en lit majeur, ne rentrent pas dans le champ d’application de cette formule. Par contre, l’influence (sur les écoulements) du remplacement d’un fruit de talus en plaques de béton (peu rugueuses, donc de coefficient de Strickler élevé) par une berge végétalisée (plus rugueuse, de coefficient de Strickler plus petit) peut être examinée en recourant à cette formule. 2.2 Régime graduellement varié 2.2.1 Propriétés On considère que les paramètres hydrauliques h et V varient lentement d’une section d’écoulement à l’autre. Dans l’axe d’écoulement (x), les dérivées secondes de ces quantités par rapport à l’abscisse curviligne x sont quasi nulles. On peut considérer qu’entre deux section d’écoulement suffisamment proche S(x) et S(x+dx), le régime graduellement varié est assimilable à un régime presque uniforme pour lequel s’appliquerait la formule de Strickler, ou plutôt, une extrapolation de cette formule. Car au lieu de lier la vitesse moyenne à la racine de la pente du fond (i), l’astuce consiste à la lier à la racine de la pente de charge hydraulique (j), la formule devenant alors : V K R h j=             2 3 1 2 Lorsque le régime est uniforme, par la propriété afférente d’égalité entre j et i, on retrouve bien l’expression établie par Strickler. Mais dans le régime graduellement varié, il est évident que la pente de charge j ne peut plus être égale à la pente du fond i, par le fait des variations de V et h. Cependant, les variations de V et de h ne sont pas aléatoires, puisque ces deux quantités sont liées par une relation de charge, déjà entr’aperçue au premier chapitre de ce cours, et notamment, de charge spécifique, dont on rappelle l’expression : H h V gs = + ² 2 L’analyse de cette quantité avait notamment permis d’établir l’existence d’une hauteur critique hc telle que cette énergie spécifique soit minimum à débit fixé. Et le nombre de Froude avait été défini comme le rapport de la vitesse moyenne par la célérité des ondes infinitésimales, valant 1 pour la hauteur critique. On rappelle qu’on avait établi : dH dh BQ gS h BV gS h Fs = − = − = −1 1 13 ² ( ) ² ( ) ²
  • 16. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 16 10/09/02 2.2.2 Equation de la ligne d’eau L’équation de la ligne d’eau (fil d’eau) correspond à la fonction Z=Z(x) ou encore h=h(x) dès lors que la cote du fond est connue. Or, Hs = H - ZF, donc : dH dx dH dx dZ dx j is F = − = − + et ( ) dH dx dH dh dh dx F dh dx s s = = −1 2 d’où l’expression des variations de la surface libre de l’eau (hors du régime critique F=1) : dh dx i j F = − −1 2 A partir d’une section d’écoulement de hauteur connue, on peut déduire de la formule ci- dessus les tendances d’évolution, et donc, pas à pas, les hauteurs d’eau voisines. En écrivant, pour un débit donné, les expression de i et de j par la formule de Strickler, on a : i j Q S R Q S R h n hn = ² ² ² ² 4 3 4 3 Or les fonctions S(h) et Rh(h) sont croissantes, donc i j− est du signe de h hN− . D’autre part, 1− F² est du signe h hc− . La hauteur d’eau étant donc connue dans une section d’écoulement donnée, il est possible de connaître la variation de hauteur de proche en proche à partir de cette hauteur connue selon sa position par rapport aux deux hauteurs de références que sont hc et hN. 2.2.3 Courbes de remous Dans un canal uniforme de section donnée, on peut déduire de l’équation précédemment établie les courbes types d’un écoulement de débit donné, selon que la « position » de la hauteur d’eau considérée en un point par rapport aux deux hauteurs caractéristiques. Ces courbes sont appelées courbes de remous. Elles fournissent une référence de tendance des variations d’une ligne d’eau confrontée à une perturbation qui l’écarte de la ligne d’eau normale. Régime fluvial normal (hN > hc) hn hcJ<Jc • Régime fluvial local (h > hc) ! vers l’amont, h tend à retrouver hN ! vers l’aval, si h > hN, la ligne d’eau tend vers l’horizontale et si hN > h > hc, h tend vers hc • Régime torrentiel local (h < hc) ! vers l’amont, h tend vers zéro ! vers l’aval, h tend vers hc Régime torrentiel normal (hN < hc) J>Jc hc hn • Régime fluvial local (h > hc) ! vers l’amont, h tend vers hc ! vers l’aval, la ligne d’eau tend vers l’horizontale • Régime torrentiel local (h < hc) ! vers l’amont, si h > hN, h tend vers hc et si h < hN, h tend vers zéro ! vers l’aval, h tend vers hN L’analyse de ces courbes de remous montre qu’en régime fluvial local, à partir d’une hauteur h donnée, on tend toujours à l’amont vers une valeur déterminée hN ou hc. On retrouve là le constat
  • 17. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 17 10/09/02 empirique de « remontée » des informations qui nous avait permis de qualifier le régime fluvial avec la propagation des ondes infinitésimales : les équations sont, en régime fluvial local, « déterministes » de l’aval vers l’amont, ou, autrement dit, il suffit de connaître la hauteur dans une section donnée pour déterminer la hauteur dans les sections situées en amont. Et de fait, une perturbation de l’écoulement à un endroit donné n’a de répercutions qu’en amont de celui-ci. A l’inverse, en régime torrentiel local, à partir d’une hauteur h donnée, on tend vers une valeur connue hN ou hc... vers l’aval : l’information se propage, comme les ondes infinitésimales, de l’amont vers l’aval, et il suffit de connaître la hauteur d’eau dans une section donnée pour déterminer la hauteur d’eau dans les sections situées en aval. Une perturbation apportée à l’écoulement n’aura de répercussions qu’en aval de celui-ci. Pour ces raisons, on dit que le régime fluvial est contrôlé par l’aval, tandis que le régime torrentiel est contrôlé par l’amont. Les courbes de remous peuvent être assemblées comme un puzzle dès lors que l’on respecte ce principe dans le sens de propagation de l’information. 2.3 Changements de régime 2.3.1 D’un régime fluvial à un autre On peut illustrer l’utilisation simple des courbes de remous en examinant les changements de régime. Imaginons un changement de pente (plus forte dans le tronçon aval que le tronçon amont) dans un canal de section constante, tel que dans les deux tronçons, le régime est fluvial normal, tandis que l’écoulement est uniforme à l’aval. On sait donc que la hauteur d’eau à l’aval est égale à la hauteur normale hN2, déterminée à l’aide de la formule de Strickler. Sur tout le tronçon aval, jusqu’au point précis de changement de pente, la hauteur d’eau est donc déduite de la précédente, et égale à la hauteur normale hN2. Sur le tronçon amont, de pente moindre, donc de hauteur normale hN1 plus haute, le régime étant fluvial, on déduit chaque hauteur d’eau à partir de l’aval, où la hauteur est égale à hN2. La courbe de remous se déduit donc simplement : 2.3.2 D’un régime torrentiel à un autre De même, il est aisé de prévoir la courbe de remous d’un changement de pente faisant passer d’un régime torrentiel à un autre moins rapide, par exemple, mais cette fois-ci, il nous faut postuler que le régime uniforme est établi en amont de notre tronçon amont, section de contrôle en régime torrentiel. On a donc h = hN1 à la limite amont, puis on dévale le premier tronçon jusqu’au changement de pente, à partir duquel, seulement, on ressent l’influence du ralentissement (hN2 > hN1). On rejoint hN2 selon la courbe de remous idoine. hc hN2 hc hN1
  • 18. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 18 10/09/02 2.3.3 Passage du régime fluvial au régime torrentiel Sans plus de complication, on peut mener un raisonnement similaire pour établir la courbe de remous du passage d’un régime fluvial en amont à un régime torrentiel en aval... si ce n’est que nous nous trouvons face à une petite subtilité en ce qui concerne la section de contrôle : il faut qu’elle soit à l’aval du tronçon fluvial, et à l’amont du tronçon aval... c’est-à-dire exactement à la jonction entre les deux tronçons. S’agissant d’une section de contrôle unique pour deux régimes différents, il ne peut s’agir que de la hauteur critique hc. Cette propriété intéressante se rencontre à chaque fois qu’un régime fluvial amont jouxte un régime torrentiel aval par une section de contrôle, ce qui est bien pratique lorsqu’on veut mesurer un débit par exemple : il suffit d’alterner une pente douce avec une pente raide provoquant le régime torrentiel pour mesurer à coup sûr hc au droit du changement de pente, et en déduire Q par la formule de hc, fiable dès lors que la géométrie section est judicieusement choisie ! 2.3.4 Passage du régime torrentiel au régime fluvial Ce dernier cas est le plus problématique des quatre, et il suffit d’appliquer le raisonnement des sections de contrôle pour s’en apercevoir. Considérons un tronçon amont en régime torrentiel et un tronçon aval en régime fluvial. La section de contrôle du tronçon amont est donc son extrémité amont, puisqu’on est en régime torrentiel, où la hauteur (régime uniforme) est hN1. La section de contrôle du tronçon aval est son extrémité aval, puisqu’on est en régime fluvial, où la hauteur (régime uniforme) est hN2. On peut donc dévaler la courbe de remous à partir de la section amont du tronçon amont, et remonter cette même courbe de remous depuis la section aval. Mais puisqu’on est en régime torrentiel normal à l’amont, l’influence du changement de pente ne se fait pas sentir tant qu’on n’atteint pas exactement cette section, et de même, en régime fluvial normal à l’aval, le changement de pente n’a pas d’influence sur tout le tronçon aval, ce qui implique qu’en dévalant à hN1 depuis l’amont, et en hc hN2 hc hN1 hc hN2 hc hN1
  • 19. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 19 10/09/02 remontant à hN2 depuis l’aval, on se trouve directement, dans la section de changement de pente, avec une hauteur d’eau qui peut être hN1 dans la section immédiatement voisine à l’amont, et hN2 dans la section immédiatement voisine à l’aval ! Or, hN1 et hN2 sont de part et d’autre de hc... nous voici avec deux hauteurs possibles en une même section ! En réalité, pour assurer cette transition brutale entre le régime torrentiel et le régime fluvial, la nature se ménage une zone de forte agitation dans laquelle le niveau de l’eau se surélève brusquement dans un rouleau d’eau où il n’est pas possible de déterminer, à un instant donné, si la ligne d’eau se trouve à la hauteur fluviale ou torrentielle. Cette zone de transition du régime torrentiel au régime fluvial s’appelle ressaut hydraulique, et rien d’autre ne porte un tel nom. Selon l’intensité de l’écoulement torrentiel, la masse d’eau lente du régime fluvial est repoussée plus ou moins loin vers l’aval, allant éventuellement jusqu'à faire commencer le ressaut après la ligne de changement de pente. Mais s’il est de faible intensité, le régime fluvial peut occuper tout le tronçon aval et noyer une partie du tronçon amont. On appelle hauteurs conjuguées h1 et h2 les hauteurs à l’amont et à l’aval du ressaut hydraulique. Le théorème d’Euler permet d’établir la relation entre h1 et h2 pour un ressaut donné. Il fait intervenir les paramètres θ1 et θ2, qui sont les ratios de hauteur correspondant au centre de gravité y1 et y2 des sections mouillées S1 et S2 encadrant le ressaut : y1 = θ1 h1. F1 désignant le nombre de Froude dans la section S1, on a : θ θ2 2 1 2 1 1 1 1 2 1 S S h h F S S − = −      ² Dans le cas d’une section rectangulaire, θ1= θ2= 0.5 et S S h h 2 1 2 1 = : [ ]h h F2 1 1 1 2 1 1 8= − + + ² Il s’agit alors de faire coïncider h1 avec la hauteur en amont du ressaut ou h2 avec la hauteur en aval du ressaut pour déterminer longueur et noyage du ressaut. Des dispositifs d’amortissement peuvent être mis en place, largement développés dans la littérature technique. Outre l’indétermination de la hauteur d’eau dans le ressaut hydraulique, le passage du régime torrentiel au régime fluvial présente une autre caractéristique intéressante. Autant les trois cas précédents présentaient une continuité physique au droit du changement de régime, autant le ressaut hydraulique est le siège d’une forte dissipation d’énergie ponctuelle. Son expression découle directement des considérations de hauteurs conjuguées : ∆H V g h V g hressaut = +       − +       1 1 2 2 2 2 ² ² Contrairement aux pertes de charge par frottement, qu’on a vues régulières, linéaires et continues, le ressaut occasionne un « décrochage » de la ligne de charge, qui supprime de facto une fraction de son énergie à l’écoulement. Ce sera notre premier exemple de perte de charge singulière. hc hN2 hN1 h2 h1
  • 20. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 20 10/09/02 3. Pertes de charge singulières 3.1 Pertes de charge de type Borda 3.1.1 Ecoulements en charge Nous avons vu qu’il existait deux catégories de pertes de charge : les pertes de charge linéaires, liées au frottement, et les pertes de charge singulières qui affectent la charge hydraulique en un endroit donné. Cette notion a été mise en évidence pour les écoulements en charge, où elle joue un rôle très néfaste dans la capacité de transport des fluides en réduisant l’efficacité et le rendement des dispositifs de mise en mouvement de ces fluides, et les capacités d’évacuation d’une conduite donnée, impliquant donc un surdimensionnement ici de la hauteur de relevage des stations de pompage, là des sections d’écoulement nécessaires pour évacuer les débits idoines. Ainsi, lorsqu’une singularité se présente dans la géométrie d’une conduite en charge, elle fait chuter la charge hydraulique dans la section immédiatement voisine, dans le sens de la propagation des informations hydrauliques. Son influence est donc ponctuelle et durable. Physiquement, cette perte de charge provient du fait que la veine liquide se décolle d’une géométrie aux variations trop brusques, entraînant la neutralisation de la zone comprise entre la veine liquide décollée et la veine solide de la géométrie, et l’augmentation locale de la turbulence par resserrement des filets liquides. L’hydraulicien Borda établit, à l’aide du théorème de quantité de mouvement, l’expression explicite de cette perte de charge pour un élargissement brusque, qui fut adoptée pour toutes les pertes de charges singulières en écoulement en charge, dite formule de Borda : ∆H V g = ⋅      ξ 1 2 ² où V1 est la vitesse à l’amont de la singularité et ξ un paramètre dépendant de la forme et de la rugosité de la singularité, et de la turbulence de l’écoulement (nombre de Reynolds), nommé coefficient de perte de charge singulière.. L’hydraulicien russe Idel’cik dressa les tables de référence de détermination de ce coefficient de perte de charge pour les principaux types de singularités : orifice d’entrée ou de prise d’eau, élargissements brusques, diaphragmes, diffuseurs, coudes, branchements, grilles, vannes, clapets, joints, saillies, entretoises, orifice de rejet d’eau et appareils hydrauliques. 3.1.2 Singularités dans les écoulements à surface libre Il était séduisant de transposer cette importante littérature technique pour les écoulements en rivière, mais les singularités ne produisent pas en surface libre les mêmes perturbations que dans les écoulements en charge. Ainsi, la singularité génère une perte de charge singulière qui, au lieu d’abaisser brusquement la ligne de charge, produit ses effets sur une zone d’influence étendue, répartissant la perte de charge Ligne piézométrique Ligne de charge Perte de charge singulière Perte de charge linéaire
  • 21. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 21 10/09/02 singulière de part et d’autre de l’obstacle. Mais loin en amont et loin en aval, à moins d’une dissipation d’énergie de type ressaut hydraulique, l’écoulement retrouve ses caractéristiques énergétiques comme s’il n’y avait pas de singularité. Pour une singularité donnée, on peut donc estimer la perte de charge singulière associée, qui provoquera un remous en amont (en régime fluvial) ou en aval (en régime torrentiel) sur une certaine longueur d’amortissement. Compte tenu de la difficulté de calculer précisément ces courbes de remous dans un cas de rivière réel, on conçoit facilement les limites d’une méthode à tâtonnements successifs pour déterminer la bonne perte de charge singulière. Aussi, faute de mieux, la pratique consiste à faire appel à une formulation de la perte de charge singulière extrapolée de la formule de Borda : ∆H V V g = − ξ ( )²1 2 2 en déterminant ξ par les abaques des écoulements en charge en première approximation, puis en ajustant ce paramètre dans la mesure du possible. La formulation de Borda pour les pertes de charge singulières en cours d’eau reste un pis- aller, auquel il ne faut avoir recours qu’avec prudence et parcimonie, à défaut de disposer d’une formulation mieux adaptée dans la bibliographie. Nous présentons ci-après trois cas pour lesquels la perte de charge singulière dans un écoulement en rivière a été déterminée. 3.2 Pertes de charge liées aux piles en rivières en régime fluvial 3.2.1 Phénomènes considérés La présence d’un ouvrage maçonné de type pile de pont ou de barrage dans le lit mineur d’un cours d’eau prive ponctuellement la section d’écoulement d’une fraction de surface mouillée, occasionnant un rétrécissement générateur de remous, puis, dans la foulée, un retour à la section d’écoulement nominale par un élargissement plus ou moins brutal, générateur de perte de charge singulière à la Borda. Longueur d’amortissement
  • 22. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 22 10/09/02 On s’intéresse ici à la perte de charge, autrement dit, au remous d’exhaussement, en amont des piles qui augmente la valeur moyenne de la hauteur d’eau au-dessus de la hauteur normale. Il ne s’agit donc pas d’apprécier la hauteur du bourrelet d’eau local qui se forme sur la face amont des piles, et qui est sensiblement plus haut que le remous d’exhaussement moyen. Pour simplifier le raisonnement, on ramène l’analyse de l’écoulement au droit des piles à la section médiane, pour laquelle les hauteurs caractéristiques sont notées h’N et h’c. Il va de soi que, le débit restant inchangé au franchissement de la singularité, et les piles occasionnant nécessairement un rétrécissement, d’une part hN < h’N, et d’autre part, hc < h’c. La vraie question qui se pose lorsqu’on applique le raisonnement des courbes de remous est de savoir si HN est supérieur ou inférieur à H’c : dans le premier cas, on dit que le régime est noyé (le niveau en aval de l’obstacle influence le niveau à l’amont de l’obstacle), dans le second, le régime est dénoyé (le niveau amont s’établit sans aucune influence du niveau aval, par rupture de la propagation d’information de l’aval vers l’amont). 3.2.2 Détermination de l’exhaussement maximal On appelle B0 (où L) la largeur au miroir du régime normal en amont de la singularité. Cg et Cd sont les largeurs d’empiétement de la largeur au miroir respectivement par les culées de droite et de gauche lorsqu’elles existent. B désignera la largeur au miroir dans la section rétrécie entre culées sans tenir compte des piles, et on aura donc : B0 = L = B + Cg + Cd. La largeur d’empiétement dans la section en travers de l’écoulement, due à la i ème pile (1 ≤ i ≤ n), est notée Di, et la largeur d’encombrement total des piles est notée D : D Di i n = ≤ ≤ ∑1 hN hN h’N hc hc h’c hN hN h’N hc hc h’c B0 ou L Cg Cd DB hN (Q) D Cg CdB B0 ou L
  • 23. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 23 10/09/02 Le coefficient de contraction (due aux culées) noté M désigne le rapport B/L ou B/B0. Le coefficient d’obstruction (due aux piles) noté J désigne le rapport D/B. Le coefficient d’excentricité (due aux culées) noté e désigne la valeur absolue du rapport (Cg-Cd)/max(Cg,Cd). Pour un ouvrage biais dans l’écoulement, on rapporte toutes les largeurs caractéristiques à leur projection sur la section orthogonale à l’axe de l’écoulement principal, pour refléter les largeurs « apparentes » selon l’axe d’écoulement. On dispose de deux méthodes pour calculer l’exhaussement maximal à l’amont des piles. • La méthode de Bradley propose une formulation (désormais familière) de type Borda : ∆h K V g a = * . ² 2 où Va désigne la vitesse moyenne de l’écoulement dans la section rétrécie sous la hauteur hN (comme s’il n’y avait pas de rétrécissement, ni de pile...), c’est-à-dire : V Q B ha N = . et K* est un coefficient déterminé à l’aide des abaques 5 de Bradley comme somme de termes : K K K Kb p e * = + +∆ ∆ Kb tenant compte de la contraction latérale M, de la forme des culées et de l’ouverture de l’ouvrage B ; ∆Kp tenant compte de l’obstruction J due aux piles, de la forme des piles et du rapport de contraction M ; ∆Ke de la contraction M et de l’excentricité e. • Une autre formule a été proposée par Rehbock, avec le mérite de faire appel à moins de paramètres : [ ]( )∆h V gh V gR R N = − − + + +            µ σ µ σ σ σ.( ) . . . . ² . ² 1 0 4 9 1 2 2 4 2 2 où σ est le taux de réduction global de la section due aux culées et aux piles : σ = − = −B D B B D L0 dans le cas schématique, ou, plus généralement, le rapport entre la surface mouillée normale avec aménagement sur la section mouillée normale avant aménagement ; µR est un coefficient caractéristique de forme des piles, fourni par des abaques 6 et V2 est la vitesse aval sous la hauteur normale V Q B hN 2 0 = . Le principe de ces équations reste applicable si le régime est graduellement varié, en assimilant hN à la hauteur de tirant d’eau avant aménagement. 3.2.3 Problématique en lits composés Tant que l’écoulement est cantonné en lit simple, les méthodes proposées permettent d’avoir une assez bonne idée du remous d’exhaussement lié aux piles de l’ouvrage étudié. Les choses se compliquent nettement si l’écoulement est débordant et occupe deux lits dans le régime normal ou avant aménagement. En effet, l’exhaussement de la ligne d’eau en amont de l’ouvrage augmente localement la pente hydraulique dans le lit mineur et le lit majeur, ce dernier pouvant éventuellement opposer moins de résistance à l’avancement liquide que le premier, et donc, capter une fraction plus importante de débit. La détermination de l’équilibre de répartition des débits entre les deux lits est la clef du calcul de remous d’exhaussement en lits composés. On applique donc la formule de Bradley à chacun des deux lits selon le paramètre α de transfert de débit du lit majeur vers le lit mineur (+αQmaj dans le lit mineur, -αQmaj dans le lit majeur). On a donc, après aménagement, Q1 = Qmin + αQmaj dans le lit mineur et Q2 = (1-α) Qmaj dans le lit majeur. Le calcul des rapports de contraction devra tenir compte de ces transferts de débits, de la manière suivante : 5 cf. annexe à ce sujet 6 cf. annexe à ce sujet
  • 24. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 24 10/09/02 Lit mineur M Q Q Q B Lmaj min min min min min. = + α J D Bmin min = V Q Q h Ba maj N min min min min . . = + α h h K V gN a min min * min min . ² = + 2 Lit majeur M Q Q B Lmaj maj maj maj maj = −( ).1 α Jmaj = 0 V Q h Bamaj maj Nmaj maj = −( ). . 1 α h h K V gmaj Nmaj maj amaj = + * . ² 2 Il suffit alors de chercher α tel que : h h h hN maj Nmajmin min− = − . Cette extension directe de la formulation en lit simple ne reste valable que si les écoulements transversaux aux lits mineur et majeur sont limités, et si le lit majeur n’est pas trop étendu. Elle permet notamment de dimensionner les ouvrages de décharge en lit majeur nécessaires pour rendre un remblai d’accès à un ouvrage d’art traversant une vallée inondable, aussi transparent que possible sur le plan hydraulique. Pour en terminer avec les pertes de charge liées aux piles en rivière, on signalera simplement la schématisation de ces formulations, qui les rend d’autant plus difficilement applicables que les formes de lit mineur et majeur s’éloignent du bien commode rectangle ! Et quand bien même, les incertitudes de lecture des abaques couplées aux imprécisions des formulations expérimentales conduisent à prendre du recul par rapport aux résultats obtenus pour le remous d’exhaussement. S’ils sont pertinents comme ordre de grandeur réaliste de ce remous, ils doivent être complétés, pour les infrastructures traversant des vallées importantes, par des essais sur modèle réduit par exemple pour affiner ces impacts. Enfin, on remarquera que si les formules permettent d’estimer la perte de charge singulière, la longueur d’amortissement du remous, elle, ne pourra généralement découler que d’une modélisation hydraulique. hN min DCgmin Cdmin Lmin hN maj Lmaj Lmin h maj Lmaj Qmin Qmaj Cgmaj Cdmaj Bmin Bmaj h min Q1 Q2 Section avant aménagement Section après aménagement
  • 25. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 25 10/09/02 3.3 Pertes de charge liées aux seuils 3.3.1 Phénomènes considérés On désigne sous le nom de seuil une surélévation franche et artificielle du fond d’un cours d’eau. Ce type de contraction de section d’écoulement peut être rencontré indifféremment en régime fluvial ou torrentiel, avec des effets visibles sur la ligne d’eau tout à fait contraires. A titre d’illustration, l’application des raisonnements de remous fournit quatre grands types d’influence d’un seuil en rivière, selon que HN est supérieur ou non à H’c dans la section du seuil. Régime fluvial normal HN > H’c HN < H’c Régime torrentiel normal HN > H’c HN < H’c Les deux cas de régime torrentiel normal sont l’un relativement inintéressant en pratique (la surélévation du niveau étant modeste et circonscrite strictement à la zone de l’ouvrage lui-même), et l’autre déjà abordé dans ce cours, puisqu’il s’agit d’un ressaut hydraulique dont nous avons établi les hauteurs conjuguées et la dissipation d’énergie. Ce dernier cas est mis en pratique dans les ouvrages de dissipation d’énergie en aval des ouvrages générant de fortes vitesses d’écoulement nuisibles à la sécurité des biens et des personnes. Par contre, dans le cas du régime fluvial normal, le seuil a une influence sur toute une zone en amont de la singularité, traduite par une surélévation du niveau d’eau, ou encore un exhaussement, ou encore une perte de charge singulière. Nous nous concentrerons ici sur la détermination de cette perte de charge singulière en régime fluvial normal. 3.3.2 Principe du débit maximum et formule de Bazin Imaginons une rivière dont la charge à l’amont d’un seuil serait connue et fixée, mais dont nous modifierions à notre guise la charge à l’aval de ce seuil. On peut imaginer que le niveau amont est un réservoir suffisamment grand pour que le niveau reste sensiblement constant pendant la durée de l’expérience, tandis que le niveau aval est une vidange que nous contrôlons par le niveau. Il est facile de visualiser les différentes configurations types de cet abaissement, numérotées de 1 à 5. La cinquième courbe traduit un changement considérable par rapport aux quatre précédentes : la lame d’eau sur le seuil, dont on comprend bien qu’elle s’amenuise au fur et à mesure, est alors éjectée dans le vide en une nappe libre sans autre contrainte que la pesanteur et le frottement de l’air. 1 2 3 4 5
  • 26. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 26 10/09/02 Ces deux contraintes n’ayant aucune variation notable si on continue d’abaisser le niveau à l’aval, on n’a aucun mal à considérer que la nappe libre franchissant le seuil n’est pas plus influencée par le niveau aval : on retrouve le concept de dénoyage de la singularité : le niveau aval n’influence plus les conditions d’écoulements sur l’ouvrage. De même, on a vu 7 que le débit à rayon hydraulique fixé était une fonction croissante de la pente hydraulique, laquelle, le niveau aval s’abaissant à niveau amont constant, tend donc à augmenter progressivement entre les états 1 à 4. On a donc Q1 < Q2 < Q3 < Q4. Mais, considérant que la lame d’eau s’écoule de manière similaire quel que soit le niveau aval en-dessous du cas n°5, on sait que le débit a atteint une valeur maximum entre les cas n°4 et 5. Et comme on passe d’un régime fluvial à un régime dénoyé au droit du seuil, on sait que la hauteur de la lame d’eau sur le seuil, pour le cas n°5, est la hauteur critique. On retrouve ainsi ce que nous permettait de prédire mathématiquement l’examen de la courbe Q = f (h) à Hs constant : pour une charge spécifique amont donnée, le débit évacué par une section atteint un maximum, pour la hauteur critique hc. h Q hc On peut considérer que la charge H0 en amont du seuil comptée à partir du sommet de la crête est égale à la charge spécifique de la lame d’eau au droit du seuil en l’absence de pente géométrique et de perte de charge singulière de dissipation, donc Hs = H0 = Hc, donc H h V g h gh g hc c c c c0 2 2 2 3 2 = + = + = En régime dénoyé, pour un seuil de section rectangulaire de largeur B, on peut donc écrire : Q V S gh Bh B g Hdénoyé c c c c= = =. . . 2 3 3 2 0 3 2 plus familière sous la forme dite de Bazin : Q B g Hdénoyé = 0 385 2 0 3 2. . . . Il suffit alors d’inverser ce raisonnement pour trouver la charge H0 nécessaire, en régime dénoyé, pour faire passer le débit Q donné. 3.3.3 Détermination des conditions d’écoulements sur les seuils Nous avons raisonné en fixant les hauteurs à l’amont et à l’aval pour déterminer le débit correspondant sur le seuil. Mais la plupart du temps, on considère plutôt un débit qui doit franchir un seuil, et on détermine la perte de charge en calculant, à l’aide des formules idoines, la hauteur amont nécessaire pour ce faire. Fixons le débit et examinons l’influence de la hauteur aval sur la charge. Lorsque la charge à l’aval immédiat du seuil dépasse une certaine valeur, elle influence l’écoulement en le ralentissant, et, pour un débit donné, provoque une surélévation « supplémentaire » de la charge à l’amont du seuil. Cet état est dit noyé. La transition entre dénoyage et noyage du seuil est très importante pour la capacité d’évacuation de débit, car à débit identique, la charge amont, et pratiquement, la hauteur amont, peut être augmentée de manière conséquente, engendrant une forte hausse de la perte de charge, sur une grande longueur en amont. La frontière est instable et sensible. La démarche de détermination des conditions d’écoulement sur un seuil doit être scrupuleusement suivie pour éviter toute erreur dont les conséquences peuvent être sérieuses. C p L y1 y2 7 au paragraphe : Formules empiriques page 11
  • 27. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 27 10/09/02 a) Niveau de référence des charges hydrauliques : les hauteurs hydrauliques (y1 et y2) les charges hydrauliques sont comptabilisées au-dessus de la cote du sommet de la crête du seuil, de même que la charge amont (Y1=y1+(V1²/(2g))) et la charge aval (Y2=y2+(V2²/(2g))). Le volume de fluide devant la pelle du seuil, notée p et exprimée en mètres, ne participe pas à l’écoulement qui franchit l’obstacle. On a donc : hi = p + yi et Hi = p + Yi. b) Epaisseur du seuil au regard de l’écoulement : pour franchir le seuil, l’écoulement tend vers des conditions hydrauliques « forcées » (hauteur critique notamment) si la longueur de l’obstacle dans le sens de l’écoulement, autrement appelée épaisseur de crête C, est suffisante pour permettre l’établissement de ce régime. Si tel est le cas, le seuil est dit épais au regard de l’écoulement, et dans le cas contraire, il est dit mince. Le critère de caractérisation du type « seuil mince » ou « seuil épais » est basé sur la longueur de crête C et sur la charge amont Y1. C Y < 1 2 seuil mince C Y > 2 3 1 seuil épais Ce critère d’apparence simple nécessite toutefois certaines précautions d’emploi. En effet, la plupart du temps, la charge amont Y1 est inconnue, c’est même précisément l’élément qu’on cherche à déterminer. Il faut donc faire une hypothèse a priori sur l’ordre de grandeur de la charge qu’on peut attendre à l’amont, mener la suite du calcul et vérifier la validité de l’hypothèse retenue. En général, on peut considérer que Y1 sera comprise entre YN et YN+p (où YN désigne la charge normale amont sans l’obstacle... comptée au-dessus de la pelle p). D’autre part, il est difficile de statuer a priori sur le comportement du seuil si sa crête C est comprise entre 0.5 Y1 et 1.5 Y1. Il faudra alors mener les deux calculs, en seuil mince et en seuil épais, pour balayer l’intervalle de perte de charge plausible, et appliquer en tant que de besoin les principes de précaution et marge de sécurité. c) Noyage - dénoyage de l’écoulement : on rappelle que l’écoulement est dit dénoyé si la charge aval n’influence pas la charge amont, et noyé si la charge aval influence la charge amont. Le critère de distinction dépend de l’épaisseur du seuil au regard de l’écoulement, d’où l’importance d’effectuer d’abord cette caractérisation pour appliquer le bon critère de noyage - dénoyage. Seuil y2 0< écoulement dénoyé mince y2 0> écoulement noyé Seuil Y Y 2 1 0 66< . écoulement dénoyé épais Y Y 2 1 082> . écoulement noyé En cas d’incertitude sur le critère de noyage, il est recommandé de mener les deux calculs (noyé et dénoyé) et de prendre les précautions idoines. Il est à noter qu’un bon dimensionnement de seuil en rivière devrait faire en sorte que, pour les écoulements dimensionnant ou de projet, le seuil ait un comportement hydraulique stable. d) Coefficient de débit du seuil : on désigne usuellement par µ le coefficient de débit représentatif de la géométrie de la section d’écoulement d’un seuil pour l’écoulement dénoyé. La détermination de ce coefficient fait l’objet d’une littérature abondante pour balayer les nombreuses géométries usitées (rectangle, triangle, arrondi, biais, etc). C Y1 y2 C Y1 Y2
  • 28. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 28 10/09/02 e) Débit dénoyé : dans la grande majorité des cas, µ sert à déterminer le débit dénoyé selon une formule du type : Q L g Ydénoyé = µ. . .2 1 3 2 Pour les seuils épais rectangulaires, la formule de Bazin donne µ = 0.385. Pour un seuil mince rectangulaire, on retiendra la valeur indicative de µ = 0.43. ebis) Débit noyé : d’une manière générale, on retiendra de l’examen de la littérature technique le fait que la prise en compte du noyage du seuil se fait soit par la multiplication du débit dénoyé par un coefficient modérateur pour les seuils minces, soit par la réduction plus complexe de la charge « motrice » amont par la charge aval « freinage » : Q K Q K L g Ynoyé noyage dénoyé noyage= =. . . .µ 2 1 3 2 pour les seuils minces Q L y g Y ynoyé = −µ. . . ( )2 1 22 pour les seuils épais 3.4 Pertes de charge liées à la morphologie 3.4.1 Méandres, virages Bien que l’hypothèse d’horizontalité de la ligne d’eau dans un profil en travers orthogonal à l’axe d’écoulement principal soit généralement vérifiée, les quelques cas où elle ne l’est pas méritent d’être signalés et examinés, afin de tordre le cou au réflexe quasi généralisé de recours à des modèles complexes dès qu’un problème de ce type se présente. Un écoulement qui aborde un virage voit ses lignes de courant amorcer des trajectoires hélicoïdales plus ou moins amples selon la courbure du lit, le courant de surface tendant à rouler sous le courant du fond et vice versa jusqu'à la sortie du virage. Le cheminement hydraulique des molécules de fluide est donc rallongé, et par conséquent, la perte de charge par frottement également. Certains auteurs proposent une diminution du coefficient de Strickler de 5 à 20% selon la courbure du virage, dans tout le virage, pour tenir compte de ce ralentissement. Mais on peut également considérer une perte de charge singulière soit dans la section amont (régime fluvial) soit dans la section aval (régime torrentiel) bornant le virage, de sorte que les considérations de remous propagent cet exhaussement maximal. La formulation (classique) de cette perte de charge singulière est de type Borda, avec un coefficient de perte de charge calculé en fonction du rayon moyen du virage, de la largeur au miroir B, de la hauteur normale et de l’angle balayé par le virage. Pour les canaux et cours d’eau, K peut θ r A B C A B C ∆h A B C ∆h
  • 29. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 29 10/09/02 prendre des valeurs comprises entre 0 et 0.5-1.0. Dans ces conditions, il va de soi que seuls les écoulements rapides peuvent subir une perte de charge de virage significative. L’analyse des graphiques d’abaques montre que les pertes de charge dans les courbes sont négligeables pour θ<45° et r>2B. Les abaques fournissant les valeurs du coefficient de perte de charge singulière sont issues de l’expérience, et si elles ne sont pas la panacée universelle, et ne se substituent pas aux études sur modèle réduit lorsque les enjeux le justifient, elles permettent toutefois de traiter simplement les cas de virages prononcés en rivière sans qu’une modélisation mathématique 2D ou 3D soit nécessaire. En plus de cet exhaussement de la ligne de charge et de la surface libre moyenne dans le virage, l'écoulement peut prendre un dévers dans son profil en travers par l’action des forces centrifuges. Ce dévers a pour expression simplifiée : ∆Z V B g r = ². .2 où r est le rayon moyen du virage, B la largeur au miroir, V la vitesse moyenne. Il n’est pas toujours pertinent de considérer ce genre de méandres comme simple ajout de pertes de charge singulières sur une analyse de profil en long de ligne d’eau. Il peut arriver que les échanges entre lit mineur et lit majeur deviennent prépondérants, ou que le méandre soit court-circuité en forte crue. Les méthodes de modélisation de ce genre de phénomènes hydrauliques, entre casier et modélisation 2D voire 3D, relèvent encore du domaine de la recherche, tant les courants secondaires qui dissipent de l’énergie dans des cellules tourbillonnaires incluse dans les écoulements principaux sont difficiles à prédire, à simuler et à prendre en compte explicitement. Il est heureusement assez rare que les études hydrauliques à mener aient à pâtir d’une telle « imprécision d’indécision » technique dans ces zones particulières. 3.4.2 Confluences La rencontre de deux écoulements distincts dans une confluence génère une perturbation des lignes de courant : d’une part, l’éventuel rétrécissement relatif de la section totale d’écoulement dans le défluent par rapport à la somme des surfaces mouillées des affluents freine ces derniers ; d’autre part, la prépondérance de l’un des affluents sur l’autre génère un « enfoncement » des lignes de courant du plus faible et un décollement de celle du plus fort, répartissant la perte de charge globale en défaveur de l’affluent le plus faible. Ces pertes de charge ont fait l’objet de nombreuses recherches pour les écoulements en charge, mais aussi pour les écoulements à surface libre, dans le cas de canaux rectangulaires. Les abaques résultantes se basent sur l’utilisation des termes Qp/Ql , e/Lp , Ll/Lp où: • l’élargissement (e) amont aval de la rivière principale • la largeur (Lp) du bras principal amont • la largeur (Ll) du bras latéral • le débit (Qp) dans le bras principal amont • le débit (Ql) dans le bras latéral • l’angle (α) de confluence pour fixer un coefficient de perte de charge K . Qp Ql Lp Ll e α Qp+Ql Les confluences sont toutefois plus complexes que les autres types de singularités, et il faut se garder des raisonnements à l’emporte pièce sur le sujet. Ainsi, lorsque les flux incidents des affluents sont de débit comparable, et que l’angle de confluence est relativement modeste (30° et moins), les quantités de mouvement des écoulements peuvent propulser l’écoulement du défluent, le coefficient Confluent Affluent secondaire Affluent principal h ∆Z
  • 30. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 30 10/09/02 de perte de charge résultant étant alors... négatif (provoquant un abaissement de ligne d’eau plutôt qu’un remous d’exhaussement, et une accélération)! D’autre part, un écoulement très faible dans l’un des affluents ne signifie pas qu’aucune gêne n’est occasionnée à la confluence : l’élargissement brusque, puis le rétrécissement qui lui répond quelques mètres plus loin, sont source d’une perte de charge pour l’affluent principal. On retiendra comme ordre de grandeur un coefficient de perte de charge singulière de l’ordre de 0.1 lorsque l’un des affluents est de débit quasi nul, et entre 0.3 et 0.7 pour les angles compris entre 30 et 80° avec des débits sensiblement distincts. Les choses se compliquent encore lorsque la confluence déborde. Là encore, les pires conséquences ne sont pas à attendre pour des débits sensiblement égaux en lit majeur « mitoyen », car les deux écoulements ont tendance à « s’épauler » et à se guider dans une même direction vers le défluent. Par contre, il faut redouter les écoulements en lit majeur qui transfèrent des quantités parfois importantes d’eau de l’affluent dominant le lit majeur de la confluence vers l’affluent qui subit la confluence pour sa partie de lit majeur. Une bonne analyse de confluence dans le cas d’un débordement en lit(s) majeur(s) se doit donc d’apprécier d’une part l’impact de crues comparables sur les affluents, et d’autre part, les effets d’un déséquilibre de débit en faveur de l’un, puis de l’autre affluent. Illustration - transferts d’eau dans le confluent Aisne - Oise et impact d’un aménagement dans cette zone, pour des crues concomitantes : à gauche, les grosses flèches indiquent les courants de transfert entre les deux affluents au sein de la confluence ; à droite, un remblai projeté dans la confluence (en traits discontinus) bloque ces transferts et perturbe sérieusement les champs de vitesse (visualisés par les petites flèches colorées).
  • 31. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 31 10/09/02 4. Notions simplifiées de sédimentologie 4.1 Mécanismes d’arrachement des matériaux 4.1.1 Interactions hydrodynamiques Nous avons déjà évoqué le cas d’une pile d’ouvrage en rivière, dont la présence induit une surélévation du niveau en amont, ou remous d’exhaussement, d’autant plus important que la section occupée par le génie civil est grande, mais aussi, à section d’obstruction donnée, que la forme des piles est anguleuse ou asymétrique. La matérialisation des lignes de courant nous montre l’existence d’une zone localement plus fortement perturbée, autour de la pile, dont nous allons préciser la nature. Les lignes de courant incidentes dont la trajectoire non perturbée tendrait à traverser la zone occupée par l’obstacle sont contraintes de contourner cette zone en en épousant le contour, puis, à retrouver la trajectoire non perturbée à l’aval de l’obstacle. Pour ce faire, la courbure du fluide mu par une certaine vitesse localement accélérée du fait du rétrécissement de section mouillée, ne parvient pas toujours à épouser le contour aval de l’obstacle : il y a alors décollement de la veine liquide qui délimite une zone de recirculation (ou d’ombre hydraulique) et de courants secondaires dissipateurs d’énergie. L’obstacle est alors soumis à un gradient de pression de part et d’autre de la zone perturbée, ainsi qu’à une force de frottement lié à la viscosité de l’eau et à la rugosité du génie civil. Cette dernière force est souvent négligée au profit de la première, et on synthétise la résultante des forces de traînée qui s’applique à l’obstacle dans le sens de la vitesse moyenne de l’écoulement sous la forme : F V A Cx==== 1 2 ρρρρ. ². . où A désigne le maître couple de l’obstacle dans la direction principale de l’écoulement et Cx désigne, selon la notation empruntée à l’aérodynamique, le coefficient de traînée intégrant la forme de l’obstacle et la turbulence de l’écoulement, combinées dans l’analyse du sillage et de sa stabilité. La détermination de ce coefficient est la clef de la force de traînée. Elle nécessite souvent le recours à des essais physiques pour une bonne précision, mais on peut se contenter de quelques valeurs typiques résultant d’essais menés par White et publiés en 1994. On y constate que le coefficient de traînée maximum (~2) est obtenu pour une pile carrée présentant l’une de ses face frontalement à l’écoulement. La même pile tournée de 45° pour présenter l’un de ses coins à l’écoulement voit son coefficient de traînée réduit à 1.6, soit 20% de moins. L’allongement de la dimension dans la direction principale de l’écoulement tend à régulariser l’écoulement dans le sillage et à limiter le gradient de pression, de même que des formes d’obstacle de trace quadratique respectent mieux la courbure des trajectoires de fluide et contribuent à réduire le coefficient de traînée. On retient ainsi comme ordre de grandeur un coefficient égal à 1 environ pour une forme anguleuse dont la longueur dans le sens de l’écoulement est de l’ordre de quatre à six fois la largeur, tombant à 0.3 pour une forme elliptique de mêmes proportions pour les axes.
  • 32. Centre d’Etudes Techniques Maritimes Et Fluviales Groupe d’Hydraulique Fluviale 32 10/09/02 4.1.2 Condition de frottement glissement Nous avons jusqu’ici considéré que le lit était fixe pour les écoulements hydrauliques. Toutefois, l’examen de la notion de rugosité présente un lit rugueux constitué de matériaux éventuellement libres de quitter le périmètre mouillé ou d’être arrachés par la force du courant. Si le lit est constitué de matériaux non cohésifs, il est possible de préciser les lois de leur entraînement dans le courant. Les forces qui s’exercent sur le matériau sont son poids propre déjaugé (poids saturé diminué du poids d’un même volume d’eau, selon le principe d’Archimède), et la force exercée par le courant décomposée en une composante de force tractrice Fa exercée parallèlement au fond et une composante de force de sustentation Fs exercée orthogonalement au fond. L’entraînement du matériau correspond à une condition classique de frottement / glissement : F Ft n≥ .tanψ , où ψ désigne l’angle de frottement interne des matériaux (usuellement égal au fruit du talus constitué par ce matériau à l’équilibre), Ft la résultante tangentielle au fond des actions extérieures, Fn la résultante perpendiculaire au fond de ces actions extérieures. En exprimant les diverses forces dans le repère (tangentiel, normal) au fond, on a : r F C K d V C K d V a a f s s f =       . . ². . ² . . ². . ² ρ ρ 2 2 r G K d i K d i eau eau = − − −     .( ). .sin .( ). .cos ω ω ω ω 3 3 avec Ca, Cs les coefficients de traction et de sustentation liés au champ de courant, Ka et Ks les coefficients de forme de la particule par rapport à ces deux directions, d le diamètre moyen de la particule considérée, ρ la masse volumique de l’eau, Vf la vitesse au fond, K un facteur de forme de la particule, ϖ le poids spécifique du volume considéré. La condition de frottement / glissement s’écrit donc, selon la vitesse au fond, sous la forme : ( ) V g d K i i C K C Kf eau a a s s ² . . . tan cos sin . . .tan ≥ −       + − +         ω ω ψ ψ 1 2 4.1.3 Critère de vitesse moyenne En réalité, le terme entre crochets est difficile à calculer dans le détail, et on se fonde plutôt sur des abaques fournissant sa valeur globale. Cette difficulté surmontée, il reste à apprécier la vitesse au fond, dont on a vu combien elle était délicate à déterminer, aussi les formules usuelles se rapportent- elles à des quantités plus aisément accessibles à l’hydraulicien. ( ) ( )      −≥ − − 51 4 2 1051 / ...² h ddV eauω ω formule de Neill, où V désigne la vitesse moyenne de l’écoulement (m/s), d le diamètre moyen du matériau de fond (mm) et h la profondeur moyenne de l’écoulement (m). La littérature technique propose d’autres formulations tenant compte des nombreuses configurations de lit possibles. On retiendra essentiellement de ceci qu’il faut toujours veiller, avant d’employer une formule, à exprimer les grandeurs dans les bonnes unités, et à appliquer le critère proposé sur les bonnes vitesses (vitesse moyenne ou vitesse du fond). i Fs Fa G’
