ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Barrages - voûtesBarrages - voûtes

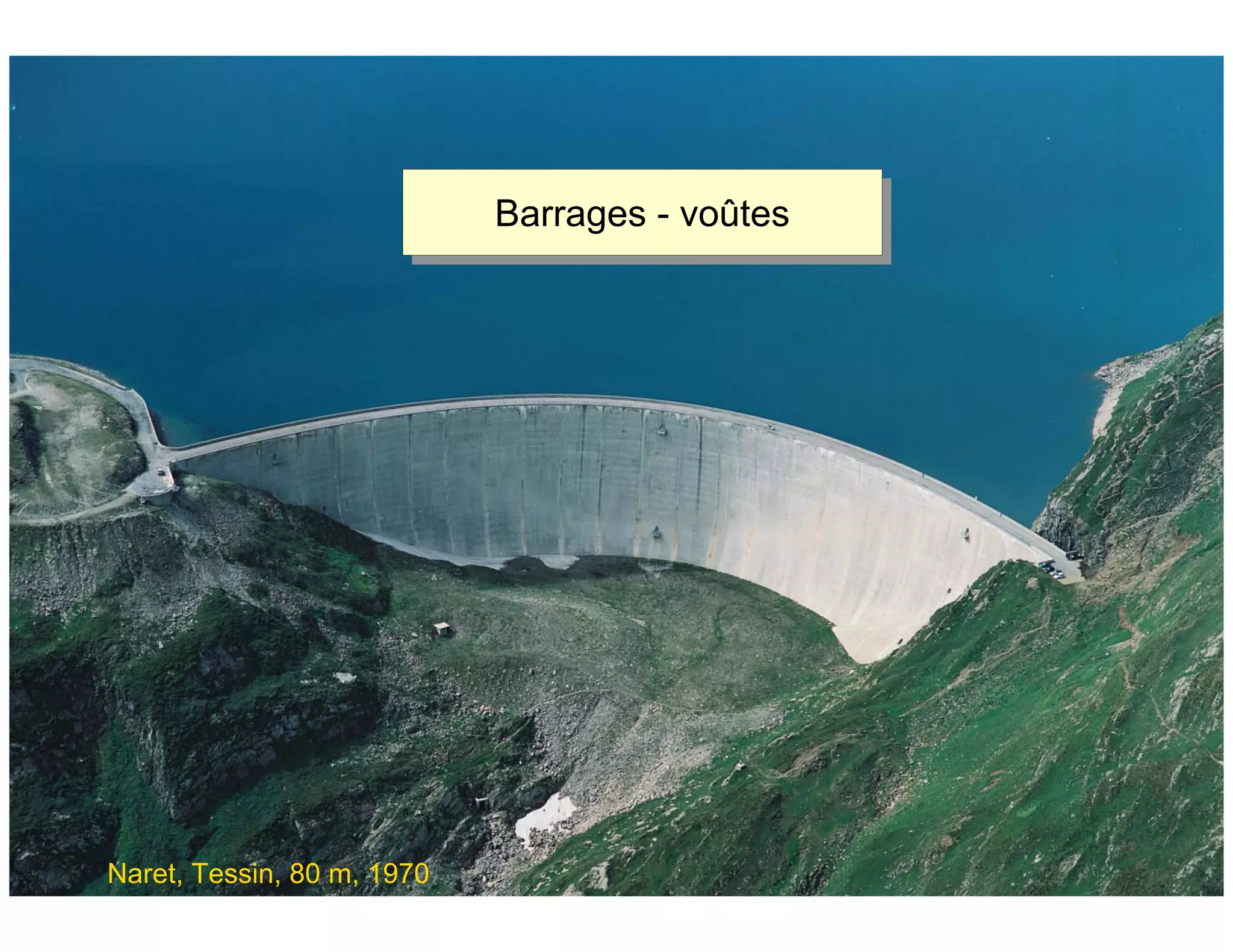

Naret, Tessin, 80 m, 1970
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton

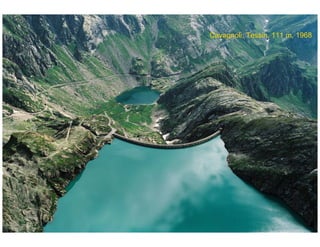

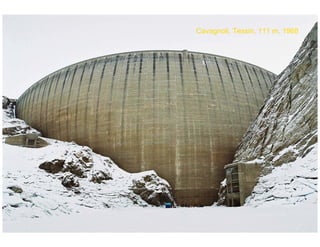

Barrages - voûtes Cavagnoli, Tessin, 111 m, 1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

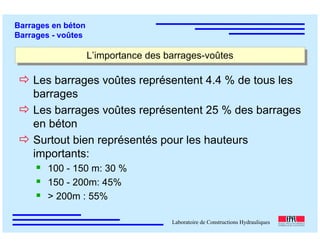

L’importance des barrages-voûtesL’importance des barrages-voûtes
Les barrages voûtes représentent 4.4 % de tous les
barrages
Les barrages voûtes représentent 25 % des barrages
en béton
Surtout bien représentés pour les hauteurs
importants:
100 - 150 m: 30 %
150 - 200m: 45%
> 200m : 55%
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

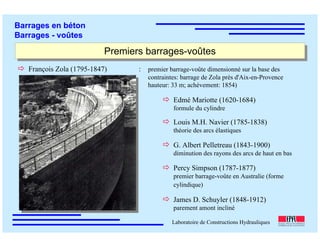

Premiers barrages-voûtesPremiers barrages-voûtes
François Zola (1795-1847) : premier barrage-voûte dimensionné sur la base des
contraintes: barrage de Zola près d'Aix-en-Provence
hauteur: 33 m; achèvement: 1854)
Edmé Mariotte (1620-1684)
formule du cylindre
Louis M.H. Navier (1785-1838)
théorie des arcs élastiques
G. Albert Pelletreau (1843-1900)
diminution des rayons des arcs de haut en bas
Percy Simpson (1787-1877)
premier barrage-voûte en Australie (forme
cylindique)
James D. Schuyler (1848-1912)
parement amont incliné
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

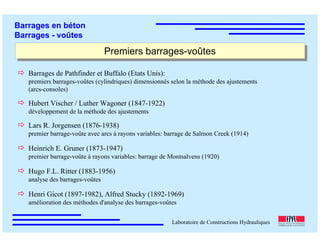

Premiers barrages-voûtesPremiers barrages-voûtes
Barrages de Pathfinder et Buffalo (Etats Unis):
premiers barrages-voûtes (cylindriques) dimensionnés selon la méthode des ajustements
(arcs-consoles)
Hubert Vischer / Luther Wagoner (1847-1922)
développement de la méthode des ajustements
Lars R. Jorgensen (1876-1938)
premier barrage-voûte avec arcs à rayons variables: barrage de Salmon Creek (1914)
Heinrich E. Gruner (1873-1947)
premier barrage-voûte à rayons variables: barrage de Montsalvens (1920)
Hugo F.L. Ritter (1883-1956)
analyse des barrages-voûtes
Henri Gicot (1897-1982), Alfred Stucky (1892-1969)
amélioration des méthodes d'analyse des barrages-voûtes
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

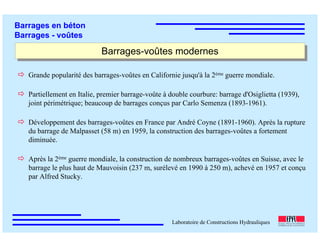

Barrages-voûtes modernesBarrages-voûtes modernes
Grande popularité des barrages-voûtes en Californie jusqu'à la 2ème guerre mondiale.
Partiellement en Italie, premier barrage-voûte à double courbure: barrage d'Osiglietta (1939),
joint périmétrique; beaucoup de barrages conçus par Carlo Semenza (1893-1961).
Développement des barrages-voûtes en France par André Coyne (1891-1960). Après la rupture
du barrage de Malpasset (58 m) en 1959, la construction des barrages-voûtes a fortement
diminuée.
Après la 2ème guerre mondiale, la construction de nombreux barrages-voûtes en Suisse, avec le
barrage le plus haut de Mauvoisin (237 m, surélevé en 1990 à 250 m), achevé en 1957 et conçu
par Alfred Stucky.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Développement de la construction des barrages-voûtes entre 1900 et 1990Développement de la construction des barrages-voûtes entre 1900 et 1990
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Cavagnoli, Tessin, 111 m, 1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

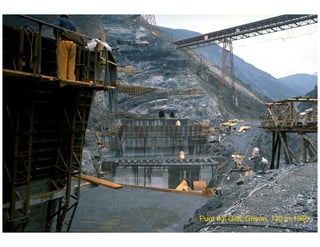

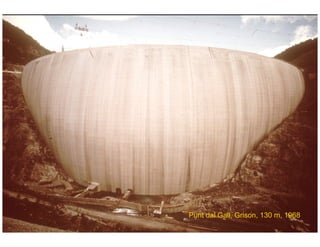

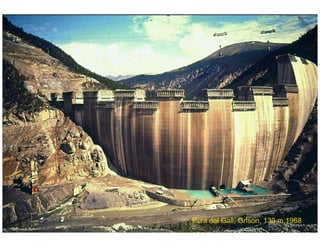

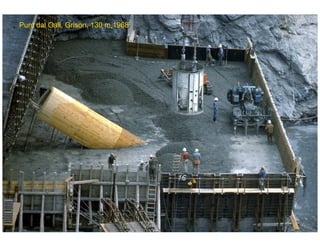

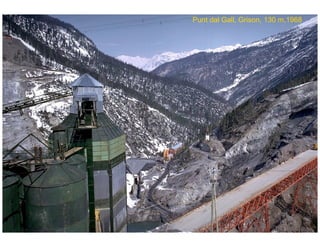

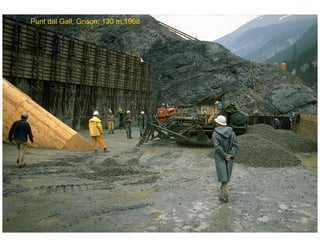

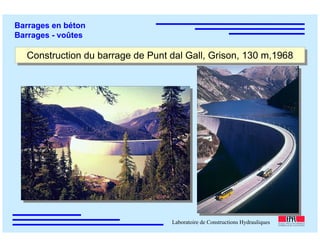

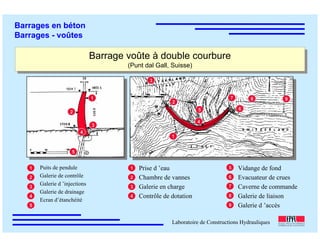

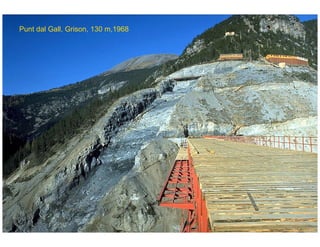

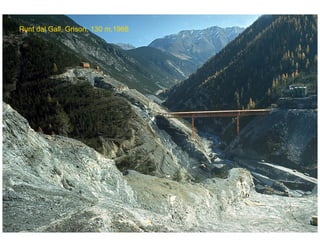

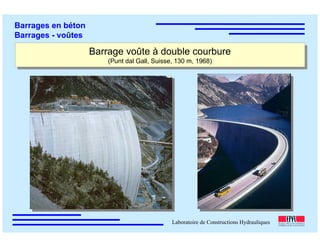

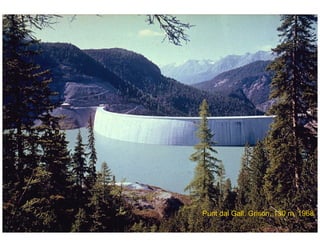

Punt dal Gall, Grison, 130 m, 1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

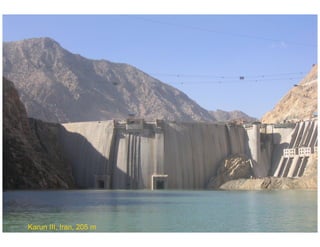

Karun III, Iran, 205 m
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

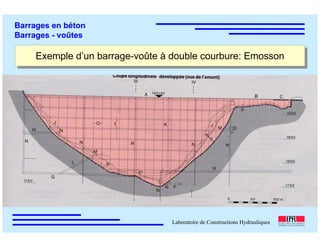

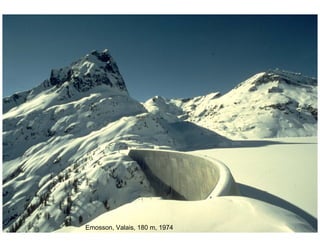

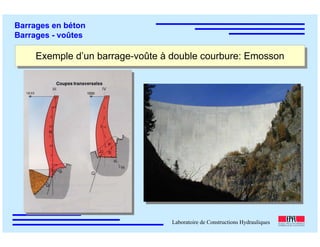

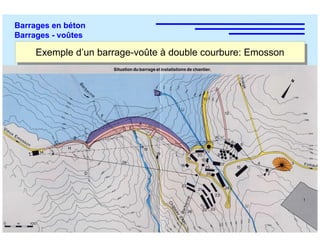

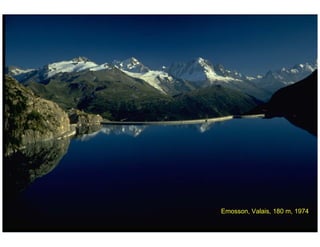

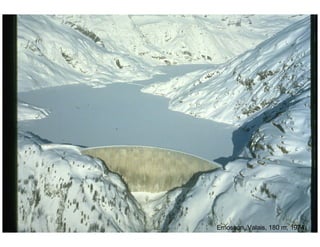

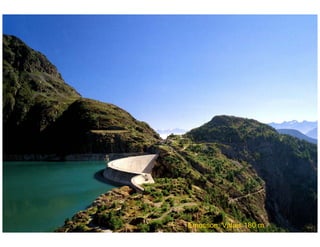

Emosson, Valais 180 m
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

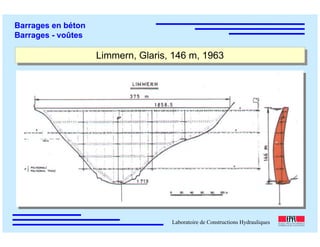

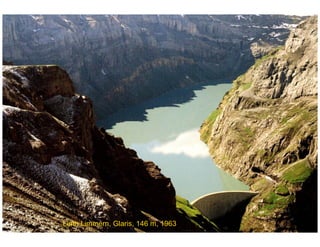

Linth Limmern, Glaris, 146 m, 1963
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton

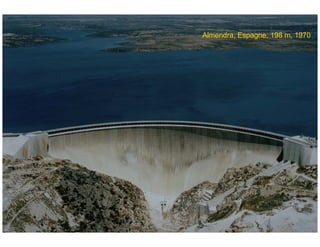

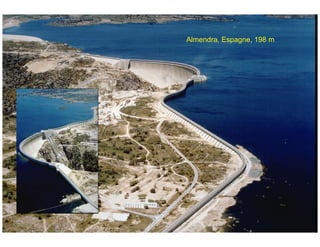

Barrages - voûtes Almendra, Espagne, 198 m, 1970
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Almendra, Espagne, 198 m
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

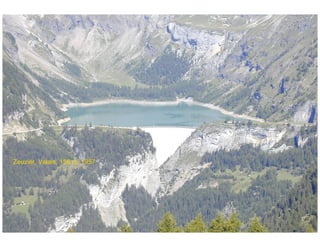

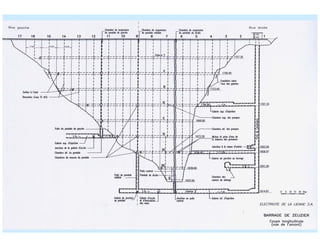

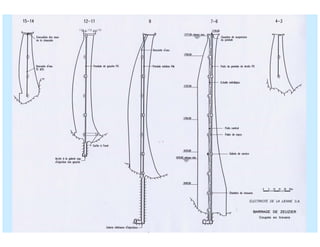

Zeuzier, Valais, 156 m, 1957
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

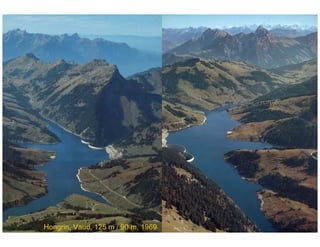

Hongrin, Vaud, 125 m / 90 m, 1969
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Zayandehrood, Iran, 100 m, 1970
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

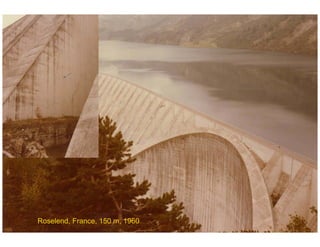

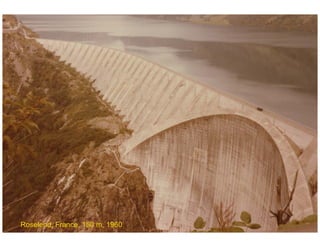

Roselend, France, 150 m, 1960
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Roselend, France, 150 m, 1960
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

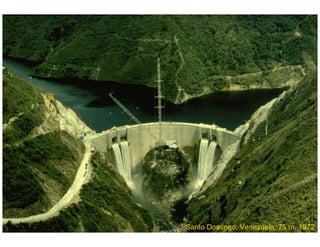

Santo Domingo, Venezuela, 75 m, 1972
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton

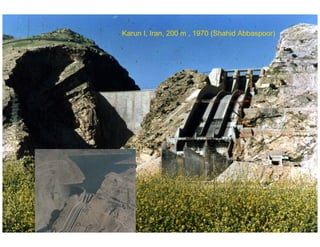

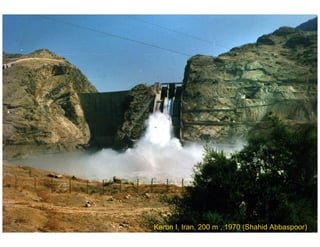

Barrages - voûtes Karun I, Iran, 200 m , 1970 (Shahid Abbaspoor)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Karun I, Iran, 200 m , 1970 (Shahid Abbaspoor)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

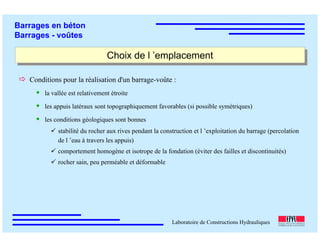

Choix de l ’emplacementChoix de l ’emplacement
Conditions pour la réalisation d'un barrage-voûte :
la vallée est relativement étroite
les appuis latéraux sont topographiquement favorables (si possible symétriques)
les conditions géologiques sont bonnes
stabilité du rocher aux rives pendant la construction et l ’exploitation du barrage (percolation
de l ’eau à travers les appuis)
comportement homogène et isotrope de la fondation (éviter des failles et discontinuités)
rocher sain, peu perméable et déformable
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Choix de l’emplacement - Critères topographiquesChoix de l’emplacement - Critères topographiques
H
LC
H
LC
Vallˇe en V Vallˇe en U
)6(5HLC ≤ )5.4(4HLC ≤
H
L
C
H
LC
H
LCLC
Vallˇe en V Vallˇe en U
)6(5HLC ≤ )5.4(4HLC ≤
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

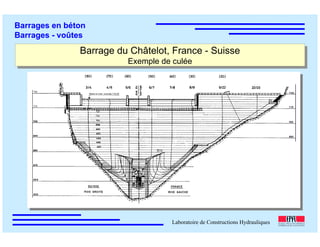

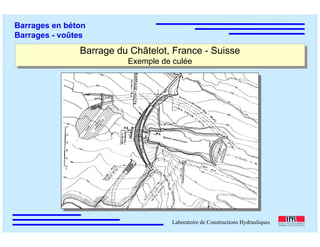

Barrage du Châtelot, France - Suisse
Exemple de culée
Barrage du Châtelot, France - Suisse
Exemple de culée
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Barrage du Châtelot, France - Suisse
Exemple de culée
Barrage du Châtelot, France - Suisse
Exemple de culée
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

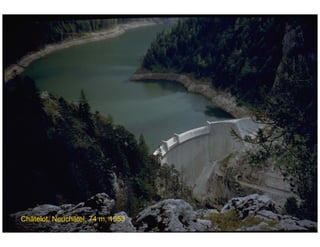

Châtelot, Neuchâtel, 74 m, 1953
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

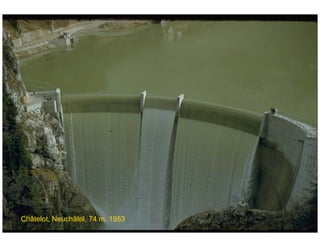

Châtelot, Neuchâtel, 74 m, 1953
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

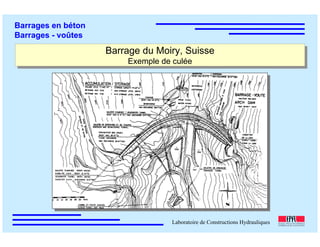

Barrage du Moiry, Suisse
Exemple de culée
Barrage du Moiry, Suisse
Exemple de culée
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

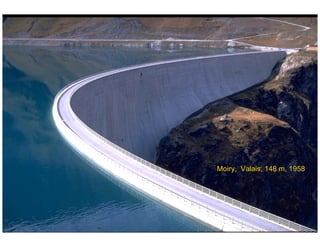

Moiry, Valais, 148 m, 1958
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Barrages au Valais avec une hauteur plus grande que 60 mBarrages au Valais avec une hauteur plus grande que 60 m

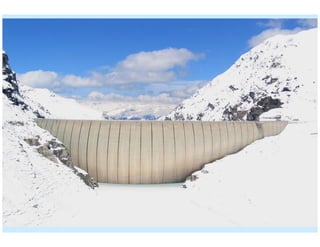

Barrage de Moiry:
(barrage-voûte)
Hauteur 148 m
Volume de la retenue:
77 Mio m3
Mise en service 1958
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

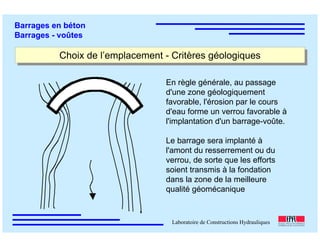

Choix de l’emplacement - Critères géologiquesChoix de l’emplacement - Critères géologiques
En règle générale, au passage
d'une zone géologiquement
favorable, l'érosion par le cours
d'eau forme un verrou favorable à
l'implantation d'un barrage-voûte.
Le barrage sera implanté à
l'amont du resserrement ou du
verrou, de sorte que les efforts
soient transmis à la fondation
dans la zone de la meilleure
qualité géomécanique
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

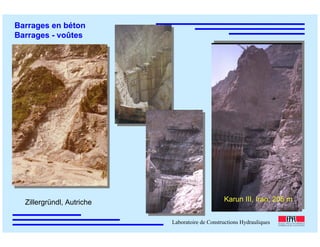

Karun III, Iran, 205 mZillergründl, Autriche
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

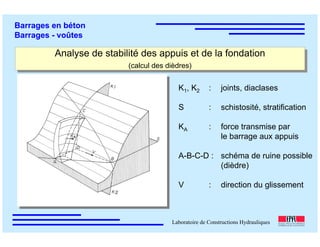

Analyse de stabilité des appuis et de la fondation
(calcul des dièdres)
Analyse de stabilité des appuis et de la fondation
(calcul des dièdres)
K1, K2 : joints, diaclases
S : schistosité, stratification
KA : force transmise par
le barrage aux appuis
A-B-C-D : schéma de ruine possible
(dièdre)
V : direction du glissement
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

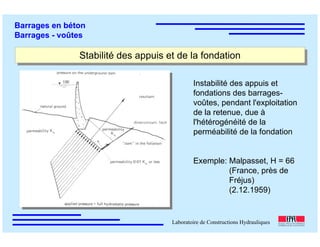

Stabilité des appuis et de la fondationStabilité des appuis et de la fondation
Instabilité des appuis et
fondations des barrages-
voûtes, pendant l'exploitation
de la retenue, due à
l'hétérogénéité de la
perméabilité de la fondation
Exemple: Malpasset, H = 66
(France, près de
Fréjus)
(2.12.1959)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Stabilité des appuis et de la fondationStabilité des appuis et de la fondation
Malpasset, H = 66
(France, près de
Fréjus)
(2.12.1959)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

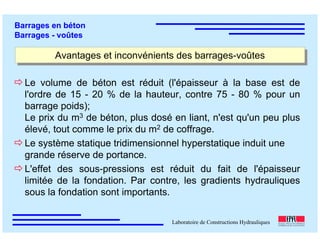

Avantages et inconvénients des barrages-voûtesAvantages et inconvénients des barrages-voûtes
Le volume de béton est réduit (l'épaisseur à la base est de
l'ordre de 15 - 20 % de la hauteur, contre 75 - 80 % pour un
barrage poids);
Le prix du m3 de béton, plus dosé en liant, n'est qu'un peu plus
élevé, tout comme le prix du m2 de coffrage.
Le système statique tridimensionnel hyperstatique induit une
grande réserve de portance.
L'effet des sous-pressions est réduit du fait de l'épaisseur
limitée de la fondation. Par contre, les gradients hydrauliques
sous la fondation sont importants.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

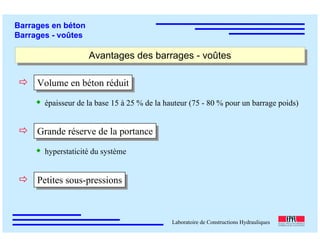

épaisseur de la base 15 à 25 % de la hauteur (75 - 80 % pour un barrage poids)
Avantages des barrages - voûtesAvantages des barrages - voûtes
hyperstaticité du système
Volume en béton réduitVolume en béton réduit
Grande réserve de la portanceGrande réserve de la portance
Petites sous-pressionsPetites sous-pressions
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

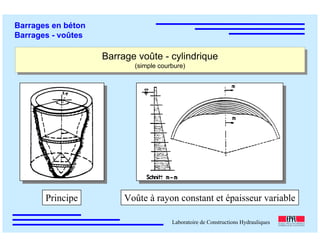

Barrage voûte - cylindrique
(simple courbure)
Barrage voûte - cylindrique
(simple courbure)
Principe Voûte à rayon constant et épaisseur variable
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

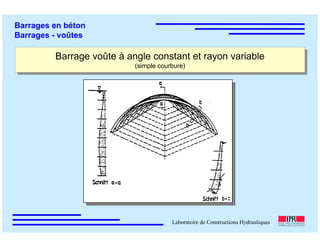

Barrage voûte à angle constant et rayon variable
(simple courbure)
Barrage voûte à angle constant et rayon variable
(simple courbure)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

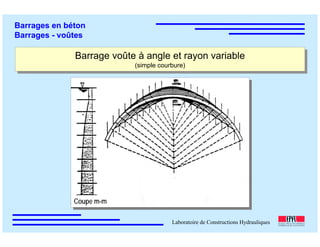

Barrage voûte à angle et rayon variable
(simple courbure)
Barrage voûte à angle et rayon variable
(simple courbure)
Coupe m-m
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Barrage voûte à double courbure
(Punt dal Gall, Suisse)
Barrage voûte à double courbure
(Punt dal Gall, Suisse)
Puits de pendule
Galerie de contrôle
Galerie d ’injections
Galerie de drainage
Ecran d’étanchéité
Prise d ’eau
Chambre de vannes
Galerie en charge
Contrôle de dotation
Vidange de fond
Evacuateur de crues
Caverne de commande
Galerie de liaison
Galerie d ’accès
1
2
3
4
5
7
6
8
1
91
2
3
4
5
2
3
4
5
1
2
3
4
5
6
7
8
9
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

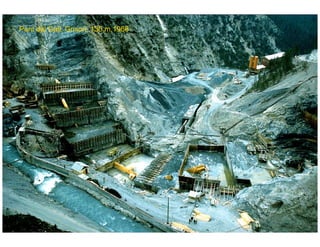

Punt dal Gall, Grison, 130 m, 1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Barrage voûte à double courbure
(Punt dal Gall, Suisse, 130 m, 1968)
Barrage voûte à double courbure
(Punt dal Gall, Suisse, 130 m, 1968)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

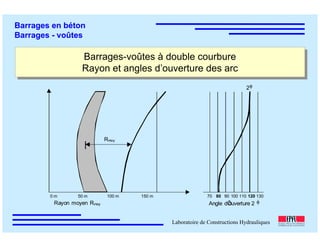

Barrages-voûtes à double courbure
Rayon et angles d’ouverture des arc
Barrages-voûtes à double courbure
Rayon et angles d’ouverture des arc
70 80 90 110 120100 130
Rayon moyen Rmoy Angle dÕouverture 2 φ
0 m 50 m 100 m 150 m
Rmoy
2φ
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

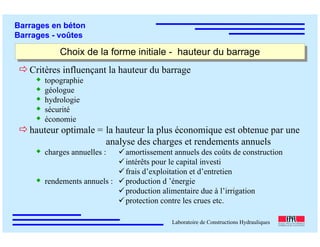

Choix de la forme initiale - hauteur du barrageChoix de la forme initiale - hauteur du barrage
Critères influençant la hauteur du barrage
topographie
géologue
hydrologie
sécurité
économie
hauteur optimale = la hauteur la plus économique est obtenue par une
analyse des charges et rendements annuels
charges annuelles :
rendements annuels :
amortissement annuels des coûts de construction
intérêts pour le capital investi
frais d’exploitation et d’entretien
production d ’énergie
production alimentaire due à l’irrigation
protection contre les crues etc.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

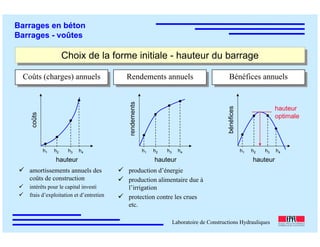

Choix de la forme initiale - hauteur du barrageChoix de la forme initiale - hauteur du barrage
amortissements annuels des
coûts de construction
intérêts pour le capital investi
frais d’exploitation et d’entretien
production d’énergie
production alimentaire due à
l’irrigation
protection contre les crues
etc.
Coûts (charges) annuelsCoûts (charges) annuels Rendements annuelsRendements annuels Bénéfices annuelsBénéfices annuels
coûts
hauteur
h1 h2 h3 h4
hauteur
h1 h2 h3 h4
rendements
hauteur
optimale
hauteur
h1 h2 h3 h4
bénéfices
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Forme des sections horizontales (arcs) - DéfinitionsForme des sections horizontales (arcs) - Définitions
h
LC
SC
ϕsin2⋅
= C
C
S
rβ
LC
SC
rC2ϕ
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

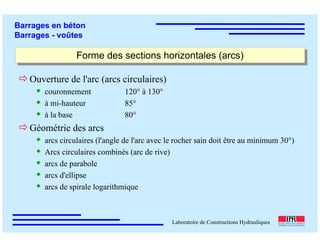

Forme des sections horizontales (arcs)Forme des sections horizontales (arcs)
Ouverture de l'arc (arcs circulaires)
couronnement 120° à 130°
à mi-hauteur 85°
à la base 80°
Géométrie des arcs
arcs circulaires (l'angle de l'arc avec le rocher sain doit être au minimum 30°)
Arcs circulaires combinés (arc de rive)
arcs de parabole
arcs d'ellipse
arcs de spirale logarithmique
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

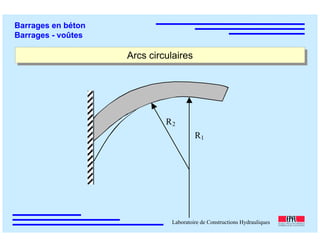

Arcs circulairesArcs circulaires
R1
R2
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

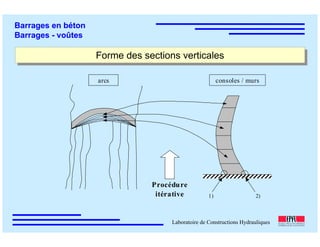

Forme des sections verticalesForme des sections verticales
Procédure
itérative
arcs consoles / murs
1) 2)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Choix de la forme initialeChoix de la forme initiale
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Choix de la forme initialeChoix de la forme initiale
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Choix de la forme initialeChoix de la forme initiale
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

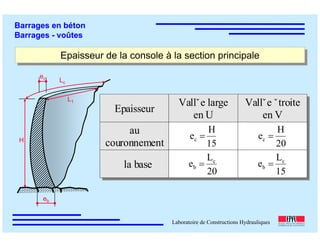

Epaisseur de la console à la section principaleEpaisseur de la console à la section principale
ec
Lc
L1
H
eb
Epaisseur
Vallˇe large
en U
Vallˇe ˇtroite
en V
au
couronnement 15
H
ec =
20
H
ec =
la base
20
L
e c
b =
15
L
e c
b =
Epaisseur
Vallˇe large
en U
Vallˇe ˇtroite
en V
au
couronnement 15
H
ec =
20
H
ec =
la base
20
L
e c
b =
15
L
e c
b =
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

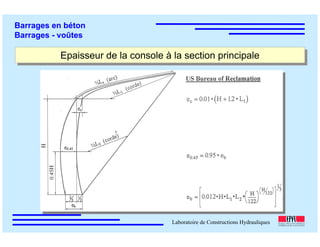

Epaisseur de la console à la section principaleEpaisseur de la console à la section principale
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Exemples de formes des consoles à clé pour des barrages conçus par des
ingénieurs suisses
Exemples de formes des consoles à clé pour des barrages conçus par des
ingénieurs suisses
Brochure Stucky
Ingénieurs-Conseils SA
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Brochure Stucky
Ingénieurs-Conseils SA
Exemples de
formes des
consoles à clé
« école »
espagnole
Exemples de
formes des
consoles à clé
« école »
espagnole
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

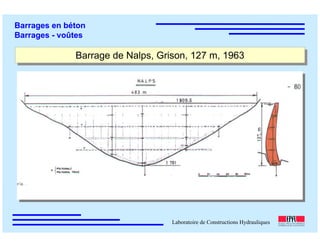

Barrage de Nalps, Grison, 127 m, 1963Barrage de Nalps, Grison, 127 m, 1963
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

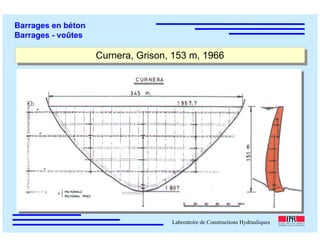

Curnera, Grison, 153 m, 1966Curnera, Grison, 153 m, 1966
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Limmern, Glaris, 146 m, 1963Limmern, Glaris, 146 m, 1963
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
Barrage de Emosson:
(barrage-voûte)
Hauteur 180 m
Volume de la retenue:
225 Mio m3
Mise en service 1974
QuickTime™ et un
décompresseur TIFF (non compressé)
sont requis pour visionner cette image.
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Emosson, Valais, 180 m, 1974
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Emosson, Valais, 180 m, 1974
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Emosson, Valais, 180 m, 1974
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

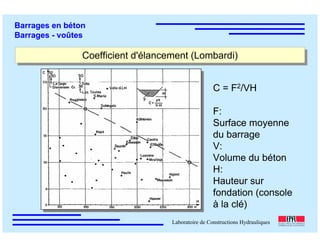

Coefficient d'élancement (Lombardi)Coefficient d'élancement (Lombardi)
C = F2/VH
F:
Surface moyenne
du barrage
V:
Volume du béton
H:
Hauteur sur
fondation (console
à la clé)
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Les Toules, Valais, 86 m,
1963,Lc = 460 m
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

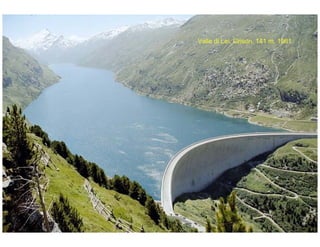

Valle di Lei, Grison, 141 m, 1961
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

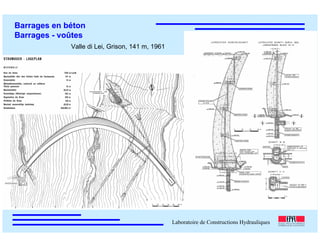

Valle di Lei, Grison, 141 m, 1961
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Valle di Lei, Grison, 141 m, 1961
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

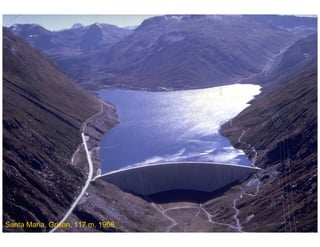

Santa Maria, Grison, 117 m, 1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Schiffenen, Fribourg, 47 m, 1963
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

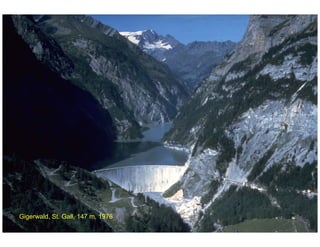

Gigerwald, St. Gall, 147 m, 1976
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

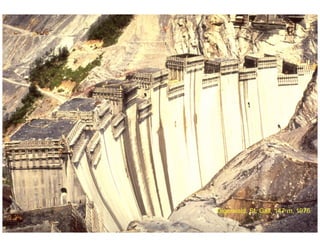

Gigerwald, St. Gall, 147 m, 1976
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

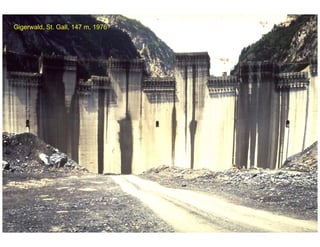

Gigerwald, St. Gall, 147 m, 1976
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

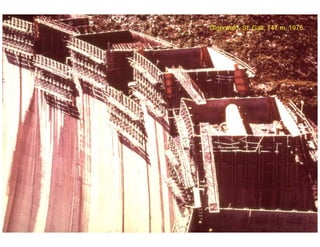

Gigerwald, St. Gall, 147 m, 1976
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

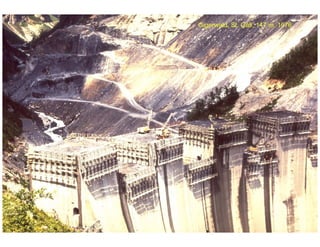

Gigerwald, St. Gall, 147 m, 1976
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

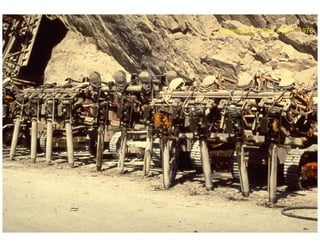

Gigerwald, St. Gall, 147 m, 1976
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes

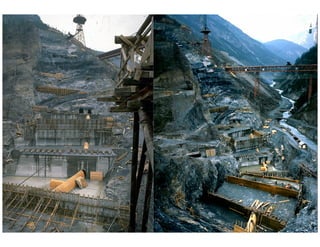

Construction du barrage de Punt dal Gall, Grison, 130 m,1968Construction du barrage de Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968
ÉC OLE POLY TEC HNIQUE
FÉDÉRALE D E LAUSANNE
Laboratoire de Constructions Hydrauliques
Barrages en béton
Barrages - voûtes
Punt dal Gall, Grison, 130 m,1968

Contenu connexe

Tendances

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseauguest4a5dea

Béton précontraint
Béton précontraintBéton précontraint
Béton précontraint
Nasreddine Azzaz

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Moussa Alain K. GLELE

barrages
barragesbarrages
barrages
toufik kaidi

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2
Quang Huy Nguyen

Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2
Quang Huy Nguyen

Béton précontraint. cours et exercices, yazid bechar
Béton précontraint. cours et exercices, yazid becharBéton précontraint. cours et exercices, yazid bechar
Béton précontraint. cours et exercices, yazid bechar
PATRICK M.

Hydraulique à Surface Libre
Hydraulique à Surface LibreHydraulique à Surface Libre
Hydraulique à Surface Libre
Roland Yonaba

Calcul de dalot
Calcul de dalotCalcul de dalot
Calcul de dalotlimmoud

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2
Quang Huy Nguyen

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages
OURAHOU Mohamed

Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...
Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...
Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...
oumaimazizi

projet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'artprojet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'art
Mohamed Elhedi Ben Saad

Calcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsCalcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsSami Sahli

Projet koucha
Projet kouchaProjet koucha
Projet koucha
Abdul Karim Jaber

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finaleHaffoudi abdelhaq

exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
Hani sami joga


Tendances (20)

Dimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du ReseauDimensionnement Ouvrages Du Reseau
Dimensionnement Ouvrages Du Reseau

Béton précontraint
Béton précontraintBéton précontraint
Béton précontraint

Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]
Etude d'un tablier de pont mixte ferroviaire [A TELECHARGER]

Ouvrages hydrauliques
Ouvrages hydrauliquesOuvrages hydrauliques
Ouvrages hydrauliques

barrages
barragesbarrages
barrages

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2

Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2

Béton précontraint. cours et exercices, yazid bechar
Béton précontraint. cours et exercices, yazid becharBéton précontraint. cours et exercices, yazid bechar
Béton précontraint. cours et exercices, yazid bechar

Hydraulique à Surface Libre
Hydraulique à Surface LibreHydraulique à Surface Libre
Hydraulique à Surface Libre

Chap 1 a generalites
Chap 1 a generalitesChap 1 a generalites
Chap 1 a generalites

Calcul de dalot
Calcul de dalotCalcul de dalot
Calcul de dalot

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

Calcul Stabilite Des Barrages
Calcul Stabilite Des BarragesCalcul Stabilite Des Barrages
Calcul Stabilite Des Barrages

Bton précontrainte
Bton précontrainteBton précontrainte
Bton précontrainte

Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...
Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...
Dimensionnement d'une conduite d'alimentaion en eau potable -Rapport de stage...

projet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'artprojet fin d'etude : ouvrage d'art
projet fin d'etude : ouvrage d'art

Calcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacementsCalcules des portiques. méthodes des déplacements
Calcules des portiques. méthodes des déplacements

Projet koucha
Projet kouchaProjet koucha
Projet koucha

Guide de conception des routes version finale
Guide de conception des routes  version finaleGuide de conception des routes  version finale
Guide de conception des routes version finale

exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...
exemple rapport de stage au Bureau d'etude BTP - télécharger : http://bit.ly/...


En vedette

Chap 6 c barrages en remblais
Chap 6 c barrages en remblaisChap 6 c barrages en remblais
Chap 6 c barrages en remblaisSouhila Benkaci

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libre
Souhila Benkaci

P4 risque de rupture de barrage
P4 risque de rupture de barrageP4 risque de rupture de barrage
P4 risque de rupture de barrage
SMBS contact

Port casablanca
Port casablancaPort casablanca
Port casablanca
EMajdouline Manal

The speed of light
The speed of lightThe speed of light
The speed of light
Souhila Benkaci

Amine exposé terrassement et vrd
Amine exposé terrassement et vrdAmine exposé terrassement et vrd
Amine exposé terrassement et vrdHiba Architecte

Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...
Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...
Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...
Ojdoc Quen

Les réseaux de chaleur, chiffres clés 2014
Les réseaux de chaleur, chiffres clés 2014Les réseaux de chaleur, chiffres clés 2014
Les réseaux de chaleur, chiffres clés 2014
Via seva

04 printemps emploi 2014 - legal
04   printemps emploi 2014 - legal04   printemps emploi 2014 - legal
04 printemps emploi 2014 - legal
dynamicemploi

Ley general-de-educacion-reformas-2005 0-
Ley general-de-educacion-reformas-2005 0-Ley general-de-educacion-reformas-2005 0-
Ley general-de-educacion-reformas-2005 0-
Adalberto

Radiografía del emprendedor en España. Claves de éxito.
Radiografía del emprendedor en España. Claves de éxito.Radiografía del emprendedor en España. Claves de éxito.
Radiografía del emprendedor en España. Claves de éxito.
Enrique Farez

Aprendizajeyrendimientoacademico 100121172924-phpapp02
Aprendizajeyrendimientoacademico 100121172924-phpapp02Aprendizajeyrendimientoacademico 100121172924-phpapp02
Aprendizajeyrendimientoacademico 100121172924-phpapp02
Adalberto

Cmoconstruirelmarcoterico 091112165705-phpapp02
Cmoconstruirelmarcoterico 091112165705-phpapp02Cmoconstruirelmarcoterico 091112165705-phpapp02
Cmoconstruirelmarcoterico 091112165705-phpapp02
Adalberto

Aprendizajemediadoblogspot2 1219008302207174 8
Aprendizajemediadoblogspot2 1219008302207174 8Aprendizajemediadoblogspot2 1219008302207174 8
Aprendizajemediadoblogspot2 1219008302207174 8
Adalberto


En vedette (19)

Chap 6 c barrages en remblais
Chap 6 c barrages en remblaisChap 6 c barrages en remblais
Chap 6 c barrages en remblais

Barrages.
Barrages.Barrages.
Barrages.

Chap 5 surveillance
Chap 5 surveillanceChap 5 surveillance
Chap 5 surveillance

Raster
RasterRaster
Raster

Initiation arcgis10 v3-libre
Initiation arcgis10 v3-libreInitiation arcgis10 v3-libre
Initiation arcgis10 v3-libre

P4 risque de rupture de barrage
P4 risque de rupture de barrageP4 risque de rupture de barrage
P4 risque de rupture de barrage

حصن المسلم
حصن المسلمحصن المسلم
حصن المسلم

Port casablanca
Port casablancaPort casablanca
Port casablanca

Ensah
EnsahEnsah
Ensah

The speed of light
The speed of lightThe speed of light
The speed of light

Amine exposé terrassement et vrd
Amine exposé terrassement et vrdAmine exposé terrassement et vrd
Amine exposé terrassement et vrd

Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...
Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...
Conception Et Mise En œUvre D’Une Plate Forme Edi Pour La Communaté Portuaire...

Les réseaux de chaleur, chiffres clés 2014
Les réseaux de chaleur, chiffres clés 2014Les réseaux de chaleur, chiffres clés 2014
Les réseaux de chaleur, chiffres clés 2014

04 printemps emploi 2014 - legal
04   printemps emploi 2014 - legal04   printemps emploi 2014 - legal
04 printemps emploi 2014 - legal

Ley general-de-educacion-reformas-2005 0-
Ley general-de-educacion-reformas-2005 0-Ley general-de-educacion-reformas-2005 0-
Ley general-de-educacion-reformas-2005 0-

Radiografía del emprendedor en España. Claves de éxito.
Radiografía del emprendedor en España. Claves de éxito.Radiografía del emprendedor en España. Claves de éxito.
Radiografía del emprendedor en España. Claves de éxito.

Aprendizajeyrendimientoacademico 100121172924-phpapp02
Aprendizajeyrendimientoacademico 100121172924-phpapp02Aprendizajeyrendimientoacademico 100121172924-phpapp02
Aprendizajeyrendimientoacademico 100121172924-phpapp02

Cmoconstruirelmarcoterico 091112165705-phpapp02
Cmoconstruirelmarcoterico 091112165705-phpapp02Cmoconstruirelmarcoterico 091112165705-phpapp02
Cmoconstruirelmarcoterico 091112165705-phpapp02

Aprendizajemediadoblogspot2 1219008302207174 8
Aprendizajemediadoblogspot2 1219008302207174 8Aprendizajemediadoblogspot2 1219008302207174 8
Aprendizajemediadoblogspot2 1219008302207174 8


Similaire à Chap 4 a barragesvoûtes

AC_Chap 6 2 1a4.pdf
AC_Chap 6 2 1a4.pdfAC_Chap 6 2 1a4.pdf
AC_Chap 6 2 1a4.pdf
AhmedOuamane2

Expose Deuxieme Pont Sur Le Rhone A Valence
Expose Deuxieme Pont Sur Le Rhone A ValenceExpose Deuxieme Pont Sur Le Rhone A Valence
Expose Deuxieme Pont Sur Le Rhone A Valence
jexpoz

Boa 42
Boa 42Boa 42
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la LoirePont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Département Loire-Atlantique

Barrages ouvrages-souterrains
Barrages ouvrages-souterrainsBarrages ouvrages-souterrains
Barrages ouvrages-souterrainsAnas Tounsi

Conctruction D'Un Pont à Valence
Conctruction D'Un Pont à  ValenceConctruction D'Un Pont à  Valence
Conctruction D'Un Pont à Valence
jexpoz

Conctruction D'Un Pont à Valence
Conctruction D'Un Pont à  ValenceConctruction D'Un Pont à  Valence
Conctruction D'Un Pont à Valence
jexpoz

Assises EnR Table ronde 6 jean-yves ausseur - antea - bouchage d'un forage
Assises EnR Table ronde 6   jean-yves ausseur - antea - bouchage d'un forageAssises EnR Table ronde 6   jean-yves ausseur - antea - bouchage d'un forage
Assises EnR Table ronde 6 jean-yves ausseur - antea - bouchage d'un forageMGUEROUT

CLASSIFICATION DES PONTS G2.pptx
CLASSIFICATION DES PONTS G2.pptxCLASSIFICATION DES PONTS G2.pptx
CLASSIFICATION DES PONTS G2.pptx
EzechiasSteel

chap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdfchap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdf
WiemHosni

Stuctures autoportantes expose amar
Stuctures autoportantes expose amarStuctures autoportantes expose amar
Stuctures autoportantes expose amarHiba Architecte

Les centres aquatiques et les bassins inox nouvelle génération par Zeller France
Les centres aquatiques et les bassins inox nouvelle génération par Zeller FranceLes centres aquatiques et les bassins inox nouvelle génération par Zeller France
Les centres aquatiques et les bassins inox nouvelle génération par Zeller France
GL events

Module_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptxModule_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptx
KaisBenAbdallah2

Réparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptxRéparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptx
arijnininounou91

Batiroc Protect - ESCMC-departement-acier
Batiroc Protect - ESCMC-departement-acierBatiroc Protect - ESCMC-departement-acier
Batiroc Protect - ESCMC-departement-acier
Gélase Havyarimana

GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011Antoine Wasserfallen

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus
ILYES MHAMMEDIA

Barrage Anti Inondation
Barrage Anti InondationBarrage Anti Inondation
Barrage Anti InondationAnth

Le viaduc de millau
Le viaduc de millauLe viaduc de millau
Le viaduc de millauPaco Jermoso


Similaire à Chap 4 a barragesvoûtes (20)

AC_Chap 6 2 1a4.pdf
AC_Chap 6 2 1a4.pdfAC_Chap 6 2 1a4.pdf
AC_Chap 6 2 1a4.pdf

Expose Deuxieme Pont Sur Le Rhone A Valence
Expose Deuxieme Pont Sur Le Rhone A ValenceExpose Deuxieme Pont Sur Le Rhone A Valence
Expose Deuxieme Pont Sur Le Rhone A Valence

Décadence et renaissance d'un viaducer
Décadence et renaissance d'un viaducerDécadence et renaissance d'un viaducer
Décadence et renaissance d'un viaducer

Boa 42
Boa 42Boa 42
Boa 42

Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la LoirePont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire
Pont de Saint-Nazaire : la fin d’un chantier exceptionnel au-dessus de la Loire

Barrages ouvrages-souterrains
Barrages ouvrages-souterrainsBarrages ouvrages-souterrains
Barrages ouvrages-souterrains

Conctruction D'Un Pont à Valence
Conctruction D'Un Pont à  ValenceConctruction D'Un Pont à  Valence
Conctruction D'Un Pont à Valence

Conctruction D'Un Pont à Valence
Conctruction D'Un Pont à  ValenceConctruction D'Un Pont à  Valence
Conctruction D'Un Pont à Valence

Assises EnR Table ronde 6 jean-yves ausseur - antea - bouchage d'un forage
Assises EnR Table ronde 6   jean-yves ausseur - antea - bouchage d'un forageAssises EnR Table ronde 6   jean-yves ausseur - antea - bouchage d'un forage
Assises EnR Table ronde 6 jean-yves ausseur - antea - bouchage d'un forage

CLASSIFICATION DES PONTS G2.pptx
CLASSIFICATION DES PONTS G2.pptxCLASSIFICATION DES PONTS G2.pptx
CLASSIFICATION DES PONTS G2.pptx

chap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdfchap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdf

Stuctures autoportantes expose amar
Stuctures autoportantes expose amarStuctures autoportantes expose amar
Stuctures autoportantes expose amar

Les centres aquatiques et les bassins inox nouvelle génération par Zeller France
Les centres aquatiques et les bassins inox nouvelle génération par Zeller FranceLes centres aquatiques et les bassins inox nouvelle génération par Zeller France
Les centres aquatiques et les bassins inox nouvelle génération par Zeller France

Module_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptxModule_Ouvrages d'art - Chapitre 1.pptx
Module_Ouvrages d'art - Chapitre 1.pptx

Réparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptxRéparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptx

Batiroc Protect - ESCMC-departement-acier
Batiroc Protect - ESCMC-departement-acierBatiroc Protect - ESCMC-departement-acier
Batiroc Protect - ESCMC-departement-acier

GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus

Barrage Anti Inondation
Barrage Anti InondationBarrage Anti Inondation
Barrage Anti Inondation

Le viaduc de millau
Le viaduc de millauLe viaduc de millau
Le viaduc de millau


Plus de Souhila Benkaci

Hydraulique des cours d'eau
Hydraulique des cours d'eauHydraulique des cours d'eau
Hydraulique des cours d'eauSouhila Benkaci

Risques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireRisques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireSouhila Benkaci

Guide des solutions d 'assainissement
Guide des solutions d 'assainissementGuide des solutions d 'assainissement
Guide des solutions d 'assainissementSouhila Benkaci

Cours modelisation calage2010
Cours modelisation calage2010Cours modelisation calage2010
Cours modelisation calage2010Souhila Benkaci

Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Souhila Benkaci

Eléments d'hydrologie de surface
Eléments d'hydrologie  de surfaceEléments d'hydrologie  de surface
Eléments d'hydrologie de surfaceSouhila Benkaci

Fiches d'aide à Mapinfo
Fiches d'aide à MapinfoFiches d'aide à Mapinfo
Fiches d'aide à MapinfoSouhila Benkaci


Plus de Souhila Benkaci (16)

Introduction aux sig
Introduction aux sigIntroduction aux sig
Introduction aux sig

Hydraulique des cours d'eau
Hydraulique des cours d'eauHydraulique des cours d'eau
Hydraulique des cours d'eau

Risques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoireRisques hydrologiques et aménagement du territoire
Risques hydrologiques et aménagement du territoire

Guide des solutions d 'assainissement
Guide des solutions d 'assainissementGuide des solutions d 'assainissement
Guide des solutions d 'assainissement

Hdr jose vazquez
Hdr jose vazquezHdr jose vazquez
Hdr jose vazquez

Cours modelisation calage2010
Cours modelisation calage2010Cours modelisation calage2010
Cours modelisation calage2010

Td hsl 2012
Td hsl 2012Td hsl 2012
Td hsl 2012

أفكار من ذهب
أفكار من ذهبأفكار من ذهب
أفكار من ذهب

Prophet mohammad
Prophet mohammadProphet mohammad
Prophet mohammad

E salat
E salatE salat
E salat

Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013Hydrologie et hydraulique urbaine en réseau d'assainissement 2013
Hydrologie et hydraulique urbaine en réseau d'assainissement 2013

Hdr jose vazquez
Hdr jose vazquezHdr jose vazquez
Hdr jose vazquez

Covadis dmpc numérique
Covadis   dmpc numériqueCovadis   dmpc numérique
Covadis dmpc numérique

Eléments d'hydrologie de surface
Eléments d'hydrologie  de surfaceEléments d'hydrologie  de surface
Eléments d'hydrologie de surface

Fiches d'aide à Mapinfo
Fiches d'aide à MapinfoFiches d'aide à Mapinfo
Fiches d'aide à Mapinfo

Chapitre 1
Chapitre 1Chapitre 1
Chapitre 1


Chap 4 a barragesvoûtes

  • 1. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrages - voûtesBarrages - voûtes Naret, Tessin, 80 m, 1970
  • 2. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Cavagnoli, Tessin, 111 m, 1968
  • 3. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes L’importance des barrages-voûtesL’importance des barrages-voûtes Les barrages voûtes représentent 4.4 % de tous les barrages Les barrages voûtes représentent 25 % des barrages en béton Surtout bien représentés pour les hauteurs importants: 100 - 150 m: 30 % 150 - 200m: 45% > 200m : 55%
  • 4. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Premiers barrages-voûtesPremiers barrages-voûtes François Zola (1795-1847) : premier barrage-voûte dimensionné sur la base des contraintes: barrage de Zola près d'Aix-en-Provence hauteur: 33 m; achèvement: 1854) Edmé Mariotte (1620-1684) formule du cylindre Louis M.H. Navier (1785-1838) théorie des arcs élastiques G. Albert Pelletreau (1843-1900) diminution des rayons des arcs de haut en bas Percy Simpson (1787-1877) premier barrage-voûte en Australie (forme cylindique) James D. Schuyler (1848-1912) parement amont incliné
  • 5. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Premiers barrages-voûtesPremiers barrages-voûtes Barrages de Pathfinder et Buffalo (Etats Unis): premiers barrages-voûtes (cylindriques) dimensionnés selon la méthode des ajustements (arcs-consoles) Hubert Vischer / Luther Wagoner (1847-1922) développement de la méthode des ajustements Lars R. Jorgensen (1876-1938) premier barrage-voûte avec arcs à rayons variables: barrage de Salmon Creek (1914) Heinrich E. Gruner (1873-1947) premier barrage-voûte à rayons variables: barrage de Montsalvens (1920) Hugo F.L. Ritter (1883-1956) analyse des barrages-voûtes Henri Gicot (1897-1982), Alfred Stucky (1892-1969) amélioration des méthodes d'analyse des barrages-voûtes
  • 6. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrages-voûtes modernesBarrages-voûtes modernes Grande popularité des barrages-voûtes en Californie jusqu'à la 2ème guerre mondiale. Partiellement en Italie, premier barrage-voûte à double courbure: barrage d'Osiglietta (1939), joint périmétrique; beaucoup de barrages conçus par Carlo Semenza (1893-1961). Développement des barrages-voûtes en France par André Coyne (1891-1960). Après la rupture du barrage de Malpasset (58 m) en 1959, la construction des barrages-voûtes a fortement diminuée. Après la 2ème guerre mondiale, la construction de nombreux barrages-voûtes en Suisse, avec le barrage le plus haut de Mauvoisin (237 m, surélevé en 1990 à 250 m), achevé en 1957 et conçu par Alfred Stucky.
  • 7. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Développement de la construction des barrages-voûtes entre 1900 et 1990Développement de la construction des barrages-voûtes entre 1900 et 1990
  • 8. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Cavagnoli, Tessin, 111 m, 1968
  • 9. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m, 1968
  • 10. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Karun III, Iran, 205 m
  • 11. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Emosson, Valais 180 m
  • 12. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Linth Limmern, Glaris, 146 m, 1963
  • 13. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Almendra, Espagne, 198 m, 1970
  • 14. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Almendra, Espagne, 198 m
  • 15. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Zeuzier, Valais, 156 m, 1957
  • 16. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes
  • 17. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes
  • 18. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes
  • 19. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Hongrin, Vaud, 125 m / 90 m, 1969
  • 20. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Zayandehrood, Iran, 100 m, 1970
  • 21. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Roselend, France, 150 m, 1960
  • 22. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Roselend, France, 150 m, 1960
  • 23. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Santo Domingo, Venezuela, 75 m, 1972
  • 24. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Karun I, Iran, 200 m , 1970 (Shahid Abbaspoor)
  • 25. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Karun I, Iran, 200 m , 1970 (Shahid Abbaspoor)
  • 26. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de l ’emplacementChoix de l ’emplacement Conditions pour la réalisation d'un barrage-voûte : la vallée est relativement étroite les appuis latéraux sont topographiquement favorables (si possible symétriques) les conditions géologiques sont bonnes stabilité du rocher aux rives pendant la construction et l ’exploitation du barrage (percolation de l ’eau à travers les appuis) comportement homogène et isotrope de la fondation (éviter des failles et discontinuités) rocher sain, peu perméable et déformable
  • 27. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de l’emplacement - Critères topographiquesChoix de l’emplacement - Critères topographiques H LC H LC Vallˇe en V Vallˇe en U )6(5HLC ≤ )5.4(4HLC ≤ H L C H LC H LCLC Vallˇe en V Vallˇe en U )6(5HLC ≤ )5.4(4HLC ≤
  • 28. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage du Châtelot, France - Suisse Exemple de culée Barrage du Châtelot, France - Suisse Exemple de culée
  • 29. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage du Châtelot, France - Suisse Exemple de culée Barrage du Châtelot, France - Suisse Exemple de culée
  • 30. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Châtelot, Neuchâtel, 74 m, 1953
  • 31. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Châtelot, Neuchâtel, 74 m, 1953
  • 32. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage du Moiry, Suisse Exemple de culée Barrage du Moiry, Suisse Exemple de culée
  • 33. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Moiry, Valais, 148 m, 1958
  • 34. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrages au Valais avec une hauteur plus grande que 60 mBarrages au Valais avec une hauteur plus grande que 60 m Barrage de Moiry: (barrage-voûte) Hauteur 148 m Volume de la retenue: 77 Mio m3 Mise en service 1958 QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image.
  • 35. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes
  • 36. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de l’emplacement - Critères géologiquesChoix de l’emplacement - Critères géologiques En règle générale, au passage d'une zone géologiquement favorable, l'érosion par le cours d'eau forme un verrou favorable à l'implantation d'un barrage-voûte. Le barrage sera implanté à l'amont du resserrement ou du verrou, de sorte que les efforts soient transmis à la fondation dans la zone de la meilleure qualité géomécanique
  • 37. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Karun III, Iran, 205 mZillergründl, Autriche
  • 38. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Analyse de stabilité des appuis et de la fondation (calcul des dièdres) Analyse de stabilité des appuis et de la fondation (calcul des dièdres) K1, K2 : joints, diaclases S : schistosité, stratification KA : force transmise par le barrage aux appuis A-B-C-D : schéma de ruine possible (dièdre) V : direction du glissement
  • 39. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Stabilité des appuis et de la fondationStabilité des appuis et de la fondation Instabilité des appuis et fondations des barrages- voûtes, pendant l'exploitation de la retenue, due à l'hétérogénéité de la perméabilité de la fondation Exemple: Malpasset, H = 66 (France, près de Fréjus) (2.12.1959)
  • 40. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Stabilité des appuis et de la fondationStabilité des appuis et de la fondation Malpasset, H = 66 (France, près de Fréjus) (2.12.1959)
  • 41. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Avantages et inconvénients des barrages-voûtesAvantages et inconvénients des barrages-voûtes Le volume de béton est réduit (l'épaisseur à la base est de l'ordre de 15 - 20 % de la hauteur, contre 75 - 80 % pour un barrage poids); Le prix du m3 de béton, plus dosé en liant, n'est qu'un peu plus élevé, tout comme le prix du m2 de coffrage. Le système statique tridimensionnel hyperstatique induit une grande réserve de portance. L'effet des sous-pressions est réduit du fait de l'épaisseur limitée de la fondation. Par contre, les gradients hydrauliques sous la fondation sont importants.
  • 42. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes épaisseur de la base 15 à 25 % de la hauteur (75 - 80 % pour un barrage poids) Avantages des barrages - voûtesAvantages des barrages - voûtes hyperstaticité du système Volume en béton réduitVolume en béton réduit Grande réserve de la portanceGrande réserve de la portance Petites sous-pressionsPetites sous-pressions
  • 43. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage voûte - cylindrique (simple courbure) Barrage voûte - cylindrique (simple courbure) Principe Voûte à rayon constant et épaisseur variable
  • 44. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage voûte à angle constant et rayon variable (simple courbure) Barrage voûte à angle constant et rayon variable (simple courbure)
  • 45. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage voûte à angle et rayon variable (simple courbure) Barrage voûte à angle et rayon variable (simple courbure) Coupe m-m
  • 46. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage voûte à double courbure (Punt dal Gall, Suisse) Barrage voûte à double courbure (Punt dal Gall, Suisse) Puits de pendule Galerie de contrôle Galerie d ’injections Galerie de drainage Ecran d’étanchéité Prise d ’eau Chambre de vannes Galerie en charge Contrôle de dotation Vidange de fond Evacuateur de crues Caverne de commande Galerie de liaison Galerie d ’accès 1 2 3 4 5 7 6 8 1 91 2 3 4 5 2 3 4 5 1 2 3 4 5 6 7 8 9
  • 47. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m, 1968
  • 48. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage voûte à double courbure (Punt dal Gall, Suisse, 130 m, 1968) Barrage voûte à double courbure (Punt dal Gall, Suisse, 130 m, 1968)
  • 49. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrages-voûtes à double courbure Rayon et angles d’ouverture des arc Barrages-voûtes à double courbure Rayon et angles d’ouverture des arc 70 80 90 110 120100 130 Rayon moyen Rmoy Angle dÕouverture 2 φ 0 m 50 m 100 m 150 m Rmoy 2φ
  • 50. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de la forme initiale - hauteur du barrageChoix de la forme initiale - hauteur du barrage Critères influençant la hauteur du barrage topographie géologue hydrologie sécurité économie hauteur optimale = la hauteur la plus économique est obtenue par une analyse des charges et rendements annuels charges annuelles : rendements annuels : amortissement annuels des coûts de construction intérêts pour le capital investi frais d’exploitation et d’entretien production d ’énergie production alimentaire due à l’irrigation protection contre les crues etc.
  • 51. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de la forme initiale - hauteur du barrageChoix de la forme initiale - hauteur du barrage amortissements annuels des coûts de construction intérêts pour le capital investi frais d’exploitation et d’entretien production d’énergie production alimentaire due à l’irrigation protection contre les crues etc. Coûts (charges) annuelsCoûts (charges) annuels Rendements annuelsRendements annuels Bénéfices annuelsBénéfices annuels coûts hauteur h1 h2 h3 h4 hauteur h1 h2 h3 h4 rendements hauteur optimale hauteur h1 h2 h3 h4 bénéfices
  • 52. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Forme des sections horizontales (arcs) - DéfinitionsForme des sections horizontales (arcs) - Définitions h LC SC ϕsin2⋅ = C C S rβ LC SC rC2ϕ
  • 53. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Forme des sections horizontales (arcs)Forme des sections horizontales (arcs) Ouverture de l'arc (arcs circulaires) couronnement 120° à 130° à mi-hauteur 85° à la base 80° Géométrie des arcs arcs circulaires (l'angle de l'arc avec le rocher sain doit être au minimum 30°) Arcs circulaires combinés (arc de rive) arcs de parabole arcs d'ellipse arcs de spirale logarithmique
  • 54. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Arcs circulairesArcs circulaires R1 R2
  • 55. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Forme des sections verticalesForme des sections verticales Procédure itérative arcs consoles / murs 1) 2)
  • 56. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de la forme initialeChoix de la forme initiale QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image. QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image.
  • 57. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de la forme initialeChoix de la forme initiale QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image. QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image.
  • 58. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Choix de la forme initialeChoix de la forme initiale QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image. QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image.
  • 59. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Epaisseur de la console à la section principaleEpaisseur de la console à la section principale ec Lc L1 H eb Epaisseur Vallˇe large en U Vallˇe ˇtroite en V au couronnement 15 H ec = 20 H ec = la base 20 L e c b = 15 L e c b = Epaisseur Vallˇe large en U Vallˇe ˇtroite en V au couronnement 15 H ec = 20 H ec = la base 20 L e c b = 15 L e c b =
  • 60. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Epaisseur de la console à la section principaleEpaisseur de la console à la section principale
  • 61. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Exemples de formes des consoles à clé pour des barrages conçus par des ingénieurs suisses Exemples de formes des consoles à clé pour des barrages conçus par des ingénieurs suisses Brochure Stucky Ingénieurs-Conseils SA
  • 62. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Brochure Stucky Ingénieurs-Conseils SA Exemples de formes des consoles à clé « école » espagnole Exemples de formes des consoles à clé « école » espagnole
  • 63. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Barrage de Nalps, Grison, 127 m, 1963Barrage de Nalps, Grison, 127 m, 1963
  • 64. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Curnera, Grison, 153 m, 1966Curnera, Grison, 153 m, 1966
  • 65. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Limmern, Glaris, 146 m, 1963Limmern, Glaris, 146 m, 1963
  • 66. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson Barrage de Emosson: (barrage-voûte) Hauteur 180 m Volume de la retenue: 225 Mio m3 Mise en service 1974 QuickTime™ et un décompresseur TIFF (non compressé) sont requis pour visionner cette image.
  • 67. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Emosson, Valais, 180 m, 1974
  • 68. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Emosson, Valais, 180 m, 1974
  • 69. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Emosson, Valais, 180 m, 1974
  • 70. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
  • 71. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
  • 72. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Exemple d’un barrage-voûte à double courbure: EmossonExemple d’un barrage-voûte à double courbure: Emosson
  • 73. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Coefficient d'élancement (Lombardi)Coefficient d'élancement (Lombardi) C = F2/VH F: Surface moyenne du barrage V: Volume du béton H: Hauteur sur fondation (console à la clé)
  • 74. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Les Toules, Valais, 86 m, 1963,Lc = 460 m
  • 75. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Valle di Lei, Grison, 141 m, 1961
  • 76. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Valle di Lei, Grison, 141 m, 1961
  • 77. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Valle di Lei, Grison, 141 m, 1961
  • 78. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Santa Maria, Grison, 117 m, 1968
  • 79. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Schiffenen, Fribourg, 47 m, 1963
  • 80. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Gigerwald, St. Gall, 147 m, 1976
  • 81. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Gigerwald, St. Gall, 147 m, 1976
  • 82. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Gigerwald, St. Gall, 147 m, 1976
  • 83. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Gigerwald, St. Gall, 147 m, 1976
  • 84. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Gigerwald, St. Gall, 147 m, 1976
  • 85. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Gigerwald, St. Gall, 147 m, 1976
  • 86. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Construction du barrage de Punt dal Gall, Grison, 130 m,1968Construction du barrage de Punt dal Gall, Grison, 130 m,1968
  • 87. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 88. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 89. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 90. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 91. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 92. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes
  • 93. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 94. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
  • 95. ÉC OLE POLY TEC HNIQUE FÉDÉRALE D E LAUSANNE Laboratoire de Constructions Hydrauliques Barrages en béton Barrages - voûtes Punt dal Gall, Grison, 130 m,1968
