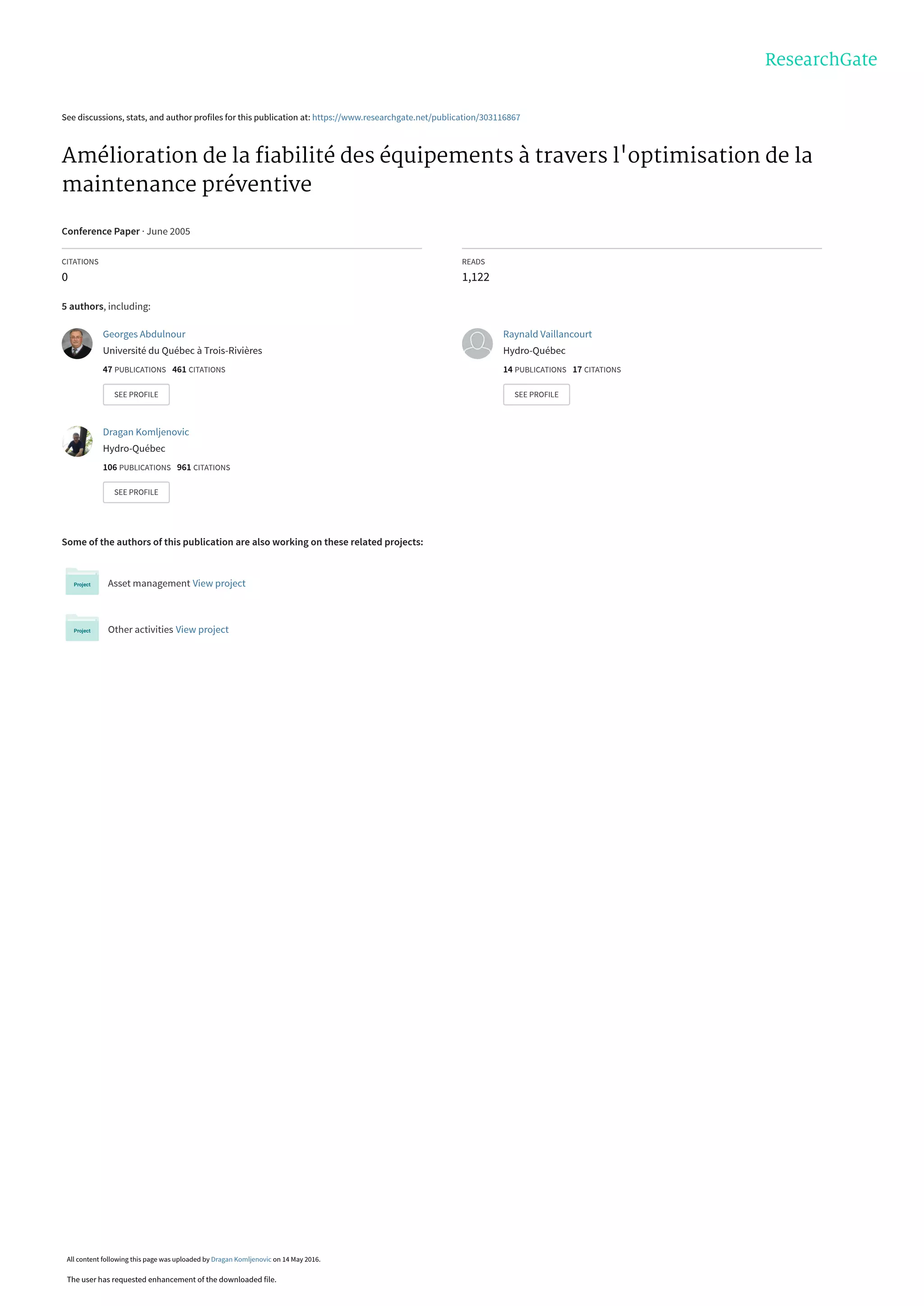

See discussions, stats, and author profiles for this publication at: https://www.researchgate.net/publication/303116867
Amélioration de la fiabilité des équipements à travers l'optimisation de la
maintenance préventive
Conference Paper · June 2005
CITATIONS
0
READS
1,122
5 authors, including:
Some of the authors of this publication are also working on these related projects:
Asset management View project
Other activities View project
Georges Abdulnour
Université du Québec à Trois-Rivières
47 PUBLICATIONS   461 CITATIONS
SEE PROFILE
Raynald Vaillancourt
Hydro-Québec
14 PUBLICATIONS   17 CITATIONS
SEE PROFILE
Dragan Komljenovic
Hydro-Québec
106 PUBLICATIONS   961 CITATIONS
SEE PROFILE
All content following this page was uploaded by Dragan Komljenovic on 14 May 2016.
The user has requested enhancement of the downloaded file.
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
Amélioration de la fiabilité des équipements à travers
l’optimisation de la maintenance préventive
Darragi Messaoudi, Georges Abdulnour, Raynald Vaillancourt, Dragan Komljenovic,
Michel Croteau
Hydro-Québec, Centrale Nucléaire Gentilly-2, 4900, boul. Bécancour, Ville de Bécancour, Québec, G9H 3X3,
Canada. Université du Québec à Trois-Rivières, C.P.500, Trois-Rivières, Québec, G9A5H7, Canada,
georges_abdulnour@uqtr.ca
RÉSUMÉ : Dans cette recherche l’effet de la maintenance préventive sur les systèmes, structures et composants
(SSC) sera évalué. Cette évaluation adressera en particulier, l’espacement des arrêts planifiés (de 12 à 18 ou 24
mois) sur un système critique « modérateur » à la centrale nucléaire de Gentilly 2. Le but sera d’élaborer une
approche pour maintenir ou améliorer la fiabilité opérationnelle des SSC après espacement des arrêts planifiés.
Un processus, inspiré de la maintenance basée sur la fiabilité, a été développé. L’indisponibilité du système a
été évaluée pour plusieurs scénarios de maintenance préventive. Cette étude a permis de démontrer que la
disponibilité est moins sensible envers l’espacement des arrêts planifiés qu'envers l’optimisation de la
maintenance préventive.
MOTS-CLÉS : Maintenance, fiabilité, sûreté, nucléaire, optimisation.
1. Introduction et énoncé du problème
La Direction Production Thermique et Nucléaire étudie la possibilité d’espacer, de 12 à 18 ou
24 mois, les arrêts planifiés pour l’entretien général de la centrale nucléaire Gentilly 2 (. Cette
décision permettra de diminuer la fréquence des arrêts pour l’entretien, avec l’objectif de ne
pas augmenter de façon significative leur durée (Hydro-Québec, 2003). Avant de mettre en
application cette décision, il faut s’assurer que cette décision :
- Ne modifiera pas de manière significative les risques pour l’environnement et la
population (fiabilité et sûreté).
- N’entraînera pas une augmentation du nombre et/ou de la durée des arrêts imprévus
(disponibilité et viabilité).
Un tel scénario de maintenance (espacement des arrêts planifiés) aura un impact direct sur la
planification et les périodicités des activités actuelles de la maintenance préventive (entretiens
systématiques, inspections prédictives et essais) et un impact indirect sur la fiabilité et la
disponibilité des équipements à moyen et long terme.
On considère, dans ce qui suit, que la maintenance est le seul élément sur lequel on est
capable d'agir pour améliorer la fiabilité opérationnelle des SSC après espacement des arrêts
planifiés.
Le problème sera, ainsi, lié à la difficulté de mesurer et de quantifier l’impact de la
maintenance préventive sur la fiabilité et la disponibilité des SSC à la centrale. Selon les
scénarios de maintenance préventive adoptés, cet impact pourrait être négatif (espacement des
arrêts planifiés) ou positif (optimisation de la maintenance).
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
2. But et objectifs de l’étude
Le but de cette étude est d’élaborer une approche pour maintenir ou améliorer la fiabilité
opérationnelle des SSC après un espacement des arrêts planifiés. Cette approche se basera sur
la mesure quantitative de l'effet de la maintenance préventive sur la fiabilité des équipements.
Les objectifs se limiteront à :
- Mesurer l’effet de l’espacement des arrêts planifiés de 12 à 18 ou 24 mois sur la
fiabilité des SSC.
- Assurer le maintien de la fiabilité opérationnelle des équipements malgré la variation
du cycle d’arrêts planifiés en se basant sur l’optimisation de la maintenance.
3. Revue de la littérature
La maintenance préventive a pour objectif de maintenir ou d’augmenter la fiabilité
opérationnelle d’un équipement ou d’un système sur une longue période en ralentissant les
effets du vieillissement (corrosion, fatigue et autres phénomènes). Elle influence donc leur
taux de défaillance à moyen terme et leur durée de vie utile à long terme. La périodicité d’une
tâche de maintenance préventive est déterminée en fonction de la criticité de l'équipement, de
son cycle de charge et de ses conditions de service. Celle-ci est ajustée en fonction de
l’expérience de fonctionnement observée et des contraintes d'exploitation. Ces différents
aspects seront explicités dans les paragraphes suivants.
3.1. Optimisation de la maintenance préventive
Résoudre la problématique déjà mentionnée pour l’espacement des arrêts planifiés nécessite
une solution basée sur le suivi de la fiabilité des SSC. La solution idéale repose sur
l’élaboration d’un processus adéquat pour l’optimisation de la maintenance (Messaoudi et al.,
2002). Les solutions inspirées de la maintenance basée sur la fiabilité, ses variantes
simplifiées (EPRI, 1995), ainsi que les activités liées au suivi de la fiabilité (INPO, 2001)
constituent des approches validées dans l’industrie nucléaire pour résoudre les problèmes liés
à la périodicité et à l’efficacité des activités de la maintenance.
L'approche développée sera basée sur une variante de la MBF. Il s’agit de l’Optimisation de la
Maintenance Préventive (OMP) ou Preventive Maintenance Optimization (EPRI, 2003). Cette
approche est capable de s’attaquer efficacement aux sujets compliqués de la maintenance tels
que le choix du contenu et de la périodicité des tâches de maintenance préventive et ceci grâce
aux méthodes et outils sophistiqués dont elle dispose. Longtemps considérées comme un
privilège pour les spécialistes de la fiabilité : les AMDEC, la maintenance prévisionnelle et
les méthodes statistiques représentent les ingrédients principaux de l'OMP. Elle est,
essentiellement, basée sur :
- L'analyse de la criticité des composants.
- La mesure de l'effet des scénarios de maintenance préventive sur les paramètres de
fiabilité (espacement des arrêts planifiés avec programme de maintenance préventive
actuel / optimisé).
3.2. Méthode quantitative d'analyse de la criticité
Pour déterminer la périodicité optimale d’une tâche de maintenance préventive pour un
équipement donné, il faudra se concentrer sur 3 facteurs principaux : la criticité, le cycle de
charge et les conditions de service. La criticité représente le facteur le plus problématique à
quantifier. Dans ce cadre, l’Electic Power Research Institut (EPRI) propose une méthode
quantitative d'analyse de la criticité basée sur l’évaluation des facteurs de mesure
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
d'importance associés aux calculs des arbres de défaillance. Ces ratios, le Risk Achievement
Worth (RAW) et le Fussel-Vesely (FV), sont explicités en fonction de l’événement de tête de
l'arbre de défaillance :
tête
A
tête
P
P
RAW
)
1
/
( =
= , exprime l’augmentation de risque associé à l’événement de tête en cas
d’indisponibilité du composant A.
tête
A
tête
tête
P
P
P
FV
)
0
/
( =
−
= , exprime la contribution de l’indisponibilité d’un composant A à
l’augmentation du risque associé à l’événement de tête.
Cette méthode permet une catégorisation des équipements selon leur criticité tel que décrite
dans la figure 1 (EPRI, 2002).
Figure 1. Criticité des équipements selon les facteurs de mesure d’importance RAW et FV
3.3. Méthode quantitative de mesure de l'effet de la maintenance préventive sur la fiabilité
Une tâche de maintenance préventive influence le taux de défaillance d’un équipement donné
par sa périodicité et son efficacité intrinsèque. En assumant que le taux de défaillance pour les
équipements dans l’industrie nucléaire est sensiblement constant (EPRI, 2002), une nouvelle
méthode de calcul propose l’évaluation de la pondération de ce dernier en fonction de la
complexité reliée au programme de maintenance préventive (PMP). Cette méthode de calcul
est issue des recherches d'EPRI pour la base de données PM basis.
Un équipement complexe possède des mécanismes de défaillance. Certains sont des
mécanismes de vieillissement (dégradation) d’autres sont aléatoires. D’après le modèle
proposé par EPRI on a le taux de défaillance global :
)
,
,
( α
λ I
E
f
=
Avec
λ : Taux de défaillance global de l’équipement.
E : Efficacité intrinsèque de la tâche de maintenance préventive, EPRI propose des :
valeurs d’efficacité (95%, 75%, 45%) pour des tâches génériques.
I : Période entre 2 tâches de maintenance préventive.
α : Fraction de mécanismes de dégradation atteints par la tâche.
Ce modèle générique et basé sur certain nombre d’hypothèses et d’approximations et des
méthodes de calcul détaillées dans les recherches d’EPRI. Il nous permet d’obtenir des
tendances générales sur le comportement du taux de défaillance en fonction des paramètres
Critiques Critiques
Opéré jusqu’à bris Non critiques
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
analysés ci-haut. La figure 2 présente l’augmentation du taux de défaillance en fonction de
l’augmentation de la périodicité pour une efficacité de E = 0,70.
0
10
20
30
40
50
60
70
80
90
0 10 20 30 40 50 60 70 80 90 100
Augmentation de la période entre deux tâches de l'entretien préventif (%)
Augmentation
du
taux
de
défaillance
(%)
Le paramètre r représente la fraction des mécanismes de
défaillances dus au vieillissement et à la dégradation.
r = 1,00
r = 0,50
r = 0,10
Figure 2. Augmentation du taux de défaillance en fonction de l’augmentation de la
périodicité
Cette recherche a permis de définir le ratio de pondération :
e
m
I
E
k
λ
λ
α =
)
,
,
(
Avec
m
λ : Taux de défaillance global lorsque une fraction α des mécanismes de dégradation ne
seront pas atteint par la tâche de maintenance préventive. La périodicité de la tâche est
plus courte que la durée d'apparition de la dégradation.
e
λ : Taux de défaillance global lorsque une tâche de maintenance préventive est exécutée
à la périodicité optimale. La périodicité lui permet de couvrir les mécanismes de
dégradation ciblés.
Le ratio k mesure l’augmentation du taux de défaillance si l’on échappe une fraction de
mécanismes de dégradation α lors de l’espacement de deux tâches de maintenance
préventive. Ce ratio dépend aussi implicitement de l’efficacité intrinsèque de la tâche de la
tâche E.
4. Méthodologie
Ce travail sera basé sur un processus d’optimisation de la maintenance caractérisé par une
adaptation continuelle pour l’amélioration de la fiabilité des SSC. Le schéma simplifié de ce
processus est représenté par la figure 3.
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
Début du
processus
Détermination des frontières
physiques du système
Selection des composants
Analyse de la criticité des
composants
Application des fiches
génériques de la maintenance
Calcul des taux de pondération
des taux de défaillance pour les
différents scénarios de la
maintenance
Mesure de l'effet de
l'espacement des arrêts
planifiés sur les taux de
défaillance des composants
Mesure de l'effet d'optimisation
de la maintenance sur les taux
de défaillance des composants
Mesure de l'effet de
l'espacement des arrêts
planifiés sur la disponbilité du
système
Mesure de l'effet d'optimisation
de la maintenance sur la
disponibilité du système
Ajustement des contenus et
des périodicités des tâches de
maintenance préventive
Figure 3. Processus OMP
5. Simulation du processus
Les différentes étapes du processus d’optimisation de la maintenance préventive seront
simuler sur un système critique relié à la sûreté (système modérateur).
5.1. Détermination des frontières physiques du système
La liste des équipements du système modérateur comprend un nombre important
d’équipements : environ 1563 équipements actifs (pompes, moteurs, vannes, etc.) et passifs
(raccords, boyaux, structure, etc.).
5.2. Sélection des composants
La liste préliminaire des composants éligibles à la simulation doit répondre à plusieurs
contraintes et limites liées à l’étude. Elle comprendra 53 composants. Les conditions
respectées à l’intérieur des frontières physiques du système sont les suivantes :
- Les composants sont traités dans une étude de fiabilité existante et sont modélisés
dans les arbres de défaillance associés : il s'agit de quantifier l’impact de la
maintenance préventive sur les paramètres de fiabilité.
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
- Les composants possèdent des équipements génériques équivalents dans la base de
données PM basis (outil d'analyse).
- Les composants ne peuvent être entretenus qu’à l’arrêt (couverts ou non par un
programme d’entretien préventif). Il s’agit d’étudier l’effet de l’espacement des arrêts
planifiés sur les composants inaccessibles en marche seulement.
5.3. Analyse de la criticité des composants
Il s’agit de la méthode fondée sur l’analyse des facteurs de mesure d’importance. Les
composants ont été répertoriés en 4 catégories de criticité différentes : Hautement Critiques
(RAW>2 et FV>5E-3), Critiques (RAW>2 et FV<5E-3), Non-Critiques ou économiques
(RAW<2 et FV>5E-3) et Opérés Jusqu’à Bris (RAW<2 et FV>5E-3).
Pour cette étude, la liste finale des composants dont la maintenance va être optimisée sera
limitée aux composants à fort impact sur la sûreté (RAW > 2).
5.4. Collecte de données
Durant cette étape, la collecte de la documentation essentielle à l’étude est basée sur une étude
de fiabilité existante sur le système, les arbres de défaillance du système, les schémas
fonctionnels, le programme de maintenance préventive et l’historique des défaillances /
dégradations.
5.5. Application des Fiches Génériques de la Maintenance
Cette étape s’applique essentiellement aux composants à fort impact sur la sûreté (hautement
critiques et critiques). Elle permet d’aligner les tâches de maintenance préventive actuelles à
G-2 au programme de maintenance optimal proposé par EPRI (maintenance templates) dans
PM basis. Les corrections nécessaires sont effectuées :
− En ajoutant des tâches de maintenance préventive pour les modes de défaillance et les
mécanismes de dégradation observés et dominants.
− En modifiant la périodicité et/ou le contenu des tâches de maintenance préventive.
Pour pouvoir assurer cette comparaison il a été indispensable de déterminer pour un
composant donné :
− Les périodicités optimales : C’est les périodicités des tâches de maintenance
préventive adéquates proposées par les Fiches Génériques de Maintenance (FGM)
dans PM basis.
− Les périodicités à G2 : C’est les périodicités des tâches de maintenance préventive
faisant l’objet de l’étude (actuelles ou corrigées pour 18 et 24 mois).
− Les périodicités de référence : Les périodicités optimales seront corrigées pour
s’aligner aux contraintes d’exploitation à G2. En effet, une tâche MP ayant une
périodicité optimale quelconque et ne pouvant être appliquée qu’à l’arrêt planifié, sera
rationalisée en la regroupant avec d'autres tâches à des périodicités multiples de 12,18
ou 24 mois).
Une codification des composants à fort impact sur la sûreté a été appliquée en se basant sur
les jugements d’experts. En effet, EPRI propose un système de sélection des périodicités
optimales en se basant sur une codification de la criticité, du cycle de charge et des conditions
de service d’un équipement quelconque (EPRI, 2003). Les règles de codifications sont
indiquées dans le tableau 1.
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
Tableau 1. Système de codification d’EPRI
Cycle de charge Conditions de service
Code Criticité
Élevé Bas Sévères Moyennes
CHS C H S
CHM C H M
CLS C L S
CLM C L M
MHS M H S
MHM M H M
MLS M L S
MLM M L M
En se basant sur les périodicités déterminées précédemment, plusieurs comparaisons (entre
PMP à G-2, optimal et de référence) ont été effectuées pour les différents scénarios d’arrêt
planifiés (12, 18 et 24 mois) en utilisant le module de calcul de l’outil PM basis. La synthèse
de ces comparaisons a permis de définir un modèle de programme de maintenance préventive
rationnel à G-2 pour les équipements à fort impact sur la sûreté et d'entamer les calculs des
taux de pondération des taux de défaillance.
5.6. Calcul des taux de pondération des taux de défaillance
Il s’agit de l’étape capitale pour déterminer l’influence de l’espacement des arrêts planifiés sur
les paramètres de fiabilité des équipements (taux de pondération des taux de défaillance) ainsi
que l’amélioration de ces paramètres en appliquant le programme de maintenance préventive
(PMP) rationnel (figure 4).
Les taux de défaillance actuels à G-2 ont été évalués à partir des données d’exploitation
recueillies. Ils ont été estimés grâce à l’approche Bayesienne en se basant sur les données
génériques pour consolider les résultats en cas de manque de précision.
En utilisant les taux de pondération déterminés, les taux de défaillance sont calculés
respectivement dans l’ordre suivant : λActuel
12 mois
, λOptimal, λÉstimé
18 mois,
λÉstimé
24 mois
et
λOJB
Infinie
, λRéférence
12 mois
, λRéférence
18 mois
et λRéférence
24 mois
.
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
λOptimal
λRef
12 mois
Appliquer le PMP de référence en tenant
compte des contraîntes liées à l'inaccessibilité
des équipements en marche et à l'arrêt de 12
mois
λActuel
12 mois
PMP actuel
1/A1(12 mois)
A2 (12 mois) A2 (12 mois)/A1 (12 mois)
λOptimal
Appliquer
le PMP optimal
tel que indiqué par
EPRI
λRef
12 mois
Appliquer le PMP de référence en tenant
compte des contraîntes liées à l'inaccessibilité
des équipements en marche et à l'arrêt de
12,18 et 24 mois
A2 (18 mois)
λRef
18 mois λRef
24 mois
A2 (12 mois)
A2 (24 mois)
λOptimal
Appliquer
le PMP optimal
tel que indiqué par
EPRI
PMP actuel avec arrêt de 12, 18,
ou 24 mois.
A1 (12 mois)
λActuel
12 mois λEstimée
18 mois λEstimée
24 mois
A1 (18 mois)
A1 (24 mois)
λActuel
12 mois λOptimal
λRef
12,18 et 24 mois
λEstimée
18 et 24 mois
En comparant le PMP optimal
au PMP actuel
avec arrêt de 12 mois
En comparant le PMP optimal
au PMP actuel
avec arrêt de 18 et 24 mois
En comparant le PMP optimal
au PMP deRéférence
avec arrêt de 12,18 et 24 mois
Étape 1
Étape 2
Étape 3
Appliquer
le PMP optimal
tel que indiqué par
EPRI
Figure 4. Règles de calcul des pondérations des taux de défaillance
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
5.7. Impact de (Espacement / OMP) sur la fiabilité des équipements
L’impact de l’espacement des arrêts de 12 à 18 ou 24 mois sur la fiabilité des équipements
ainsi que l’effet de l’OMP sont facilement mesurés en se basant sur les valeurs des taux de
défaillance pondérés calculées à l’étape précédente. Les résultats sont détaillés dans la figure
5 et 6. Les codes des équipements à fort impact sur la sûreté (redondants) sont portés à l’axe
des abscisses de gauche à droite dans un ordre respectif : les pompes verticales, les moteurs
électriques (6.9 kV), les moteurs électriques (600V), les vannes de contrôle, les convertisseurs
de température, les échangeurs de chaleur, les clapets, les vannes pneumatiques et les
électrovannes.
Les courbes calculées démontrent que les équipements ont plus de sensibilité au contenu et à
l’efficacité des tâches de maintenance préventive qu’aux périodicités. Toutefois, quelques
équipements sont sensibles à l’espacement des arrêts planifiés de manière significative
(moteurs électriques et convertisseurs de température) surtout pour l’arrêt de 24 mois. Il s’agit
des les étudier de façon plus profonde et de suivre de prêt leurs performances.
Elles démontrent, aussi, que l’OMP est capable d’améliorer le taux de défaillance des
équipements de façon significative malgré l’effet négatif mineur associé à l’espacement des
arrêts planifiés.
Variation des taux de défaillance (impact de l'application de l'OMP)
0,00E+00
2,00E-02
4,00E-02
6,00E-02
8,00E-02
1,00E-01
1,20E-01
3
2
1
1
P
1
3
2
1
1
P
M
1
3
2
1
1
P
M
3
6
3
2
1
0
T
C
V
6
6
3
2
1
0
T
Y
1
1
A
3
2
1
1
H
X
1
3
2
1
1
V
3
3
2
3
1
P
V
1
6
3
2
3
0
S
V
1
Équipements
Défaillances/année
Stituation Actuelle
Arrêt 12 mois avec OMP
Arrêt 18 mois avec OMP
Arrêt 24 mois avec OMP
Variation des taux de défaillance (impact de l'espacement des arrêts)
0,00E+00
5,00E-02
1,00E-01
1,50E-01
2,00E-01
2,50E-01
3,00E-01
3,50E-01
4,00E-01
4,50E-01
3
2
1
1
P
1
3
2
1
1
P
M
1
3
2
1
1
P
M
3
6
3
2
1
0
T
C
V
6
6
3
2
1
0
T
Y
1
1
A
3
2
1
1
H
X
1
3
2
1
1
V
3
3
2
3
1
P
V
1
6
3
2
3
0
S
V
1
Équipements
Défaillances/année
Situation Actuelle
Arrêt au 18 mois
Arrêt au 24 mois
Aucune maintenance
Figure 5 et 6. Variations des taux de défaillance des équipements
5.8. Impact de (Espacement / OMP) sur la disponibilité du système
Cette étape a été limitée à l'évaluation de l’indisponibilité du système modérateur en
exploitation normale. L'évaluation de l'indisponibilité du système modérateur est réalisée à
travers le calcul des coupes minimales de l'arbre de défaillance pour les différents scénarios
étudiés en utilisant le logiciel CAFTA.
La figure 7 montre que la variation de l'indisponibilité de système modérateur dépend
faiblement des scénarios de maintenance adoptés. Ainsi, on définit le meilleur scénario par un
arrêt planifié aux 12 mois avec optimisation de la maintenance préventive et le pire scénario
par l'espacement des arrêts planifiés à 24 mois sans optimisation de la maintenance
préventive. Le gain maximal en disponibilité pour la situation d'exploitation normale entre le
pire et le meilleur scénario ne dépasse pas 0.5E-3 années/année.
6e
Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France)
Ce gain a été corrigé en éliminant l'effet des contributeurs majeurs tels que les systèmes de
supports (eau, air et électricité) puisqu’ils sont à l'extérieur des limites de cette étude (voir
figure 7).
Les variations les plus sensibles d’indisponibilité du système, sont reliées aux scénarios
d’OMP. Les objectifs de sûreté seront respectés pour tous les scénarios de maintenance, car
en dépit des changements significatifs sur le taux de défaillance des équipements, la
robustesse de la conception basée sur la redondance a atténué l'impact des défaillances
singulières des équipements sur la disponibilité du système modérateur.
Exploitation Normale
0,000E+00
5,000E-04
1,000E-03
1,500E-03
2,000E-03
2,500E-03
3,000E-03
3,500E-03
4,000E-03
4,500E-03
1
2
m
o
i
s
1
8
m
o
i
s
2
4
m
o
i
s
1
2
m
o
i
s
(
O
M
P
)
1
8
m
o
i
s
(
O
M
P
)
2
4
m
o
i
s
(
O
M
P
)
Scénarios
Indisp(année/année)
Indisp.total
Indisp.(S.Support)
Indisp.(Sans S.Support)
Figure 7. Variation de l’indisponibilité du système modérateur
6. Conclusion
Ce travail a permis de mesurer l’effet de l’augmentation de la périodicité des activités de la
maintenance préventive sur les paramètres de fiabilité des équipements. Ces derniers ont
démontré moins de sensibilité envers l’espacement des arrêts planifiés. Ils sont plus sensibles
à une amélioration par optimisation de la maintenance préventive. Toutefois, les systèmes
dans les centrales nucléaires démontrent qu’ils sont instinctivement conçus pour résister aux
effets de la maintenance préventive.
7. Références bibliographiques
EPRI, (1995) “Comprehensive Low-Cost Reliability Centered Maintenance”, TR –105365.
EPRI, (2002) “Reliability and Preventive Maintenance: Balancing Risk and Reliability”, TR 1002936.
EPRI, (2003) “PM Basis Version 5.0 With Vulnerability Analysis Module”, 1003282.
Hydro-Québec, (2003) “Évaluation de l'impact de l'espacement des arrêts planifiés pour entretien général de la
centrale nucléaire Gentilly 2”, G2-RT-2003-01040-17.
INPO, (2001) “Equipment Reliability Process Description”, AP-913, revision 1.
Messaoudi D., Abdulnour. G., (2002) “La maintenance basée sur la fiabilité”, UQTR, Hydro-Québec Centrale
Nucléaire de Gentilly 2.
View publication stats
View publication stats

Contenu connexe

Similaire à RCM data

280 624-1-sm
280 624-1-sm280 624-1-sm
280 624-1-sm
MchichiAlamiAbdeljal

Résilience des systèmes sociotechniques
Résilience des systèmes sociotechniques Résilience des systèmes sociotechniques
Résilience des systèmes sociotechniques
Jean-René RUAULT

Asset Management appliqué au secteur de l'eau et aux infrastructures urbaines
Asset Management appliqué au secteur de l'eau et aux infrastructures urbainesAsset Management appliqué au secteur de l'eau et aux infrastructures urbaines
Asset Management appliqué au secteur de l'eau et aux infrastructures urbaines
Serrerom

Cours chapitre8 2012
Cours chapitre8 2012Cours chapitre8 2012
Cours chapitre8 2012
Yves Caseau

1620589724831.pdf
1620589724831.pdf1620589724831.pdf
1620589724831.pdf
FousseyniTRAORE2

ingenieur (1).pptx
ingenieur (1).pptxingenieur (1).pptx
ingenieur (1).pptx
OussamaMakran1

Utc apm human talks compiegne
Utc apm human talks compiegneUtc apm human talks compiegne
Utc apm human talks compiegne
Arthur Van Ceulen

Datacenter ISO50001 et le CoC
Datacenter ISO50001 et le CoCDatacenter ISO50001 et le CoC
Datacenter ISO50001 et le CoC
Didier Monestes

Cahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieCahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieJamil DHIB

Guide tests fonctionnels
Guide tests fonctionnelsGuide tests fonctionnels
Guide tests fonctionnels
cvcby

Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep

PowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptxPowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptx
ssuser31d5c0

Fiabilite
FiabiliteFiabilite
Fiabilite
Ben Fethi

Nd2238
Nd2238Nd2238

Similaire à RCM data (20)

Amdec 6 annexes
Amdec 6 annexesAmdec 6 annexes
Amdec 6 annexes

280 624-1-sm
280 624-1-sm280 624-1-sm
280 624-1-sm

20150707_Soutenance_Ruault
20150707_Soutenance_Ruault20150707_Soutenance_Ruault
20150707_Soutenance_Ruault

Résilience des systèmes sociotechniques
Résilience des systèmes sociotechniques Résilience des systèmes sociotechniques
Résilience des systèmes sociotechniques

20150707_Soutenance_Ruault
20150707_Soutenance_Ruault20150707_Soutenance_Ruault
20150707_Soutenance_Ruault

Asset Management appliqué au secteur de l'eau et aux infrastructures urbaines
Asset Management appliqué au secteur de l'eau et aux infrastructures urbainesAsset Management appliqué au secteur de l'eau et aux infrastructures urbaines
Asset Management appliqué au secteur de l'eau et aux infrastructures urbaines

Cours chapitre8 2012
Cours chapitre8 2012Cours chapitre8 2012
Cours chapitre8 2012

1620589724831.pdf
1620589724831.pdf1620589724831.pdf
1620589724831.pdf

ingenieur (1).pptx
ingenieur (1).pptxingenieur (1).pptx
ingenieur (1).pptx

Amdec
AmdecAmdec
Amdec

Sécurité &amp; Continuité
Sécurité &amp; ContinuitéSécurité &amp; Continuité
Sécurité &amp; Continuité

Utc apm human talks compiegne
Utc apm human talks compiegneUtc apm human talks compiegne
Utc apm human talks compiegne

Datacenter ISO50001 et le CoC
Datacenter ISO50001 et le CoCDatacenter ISO50001 et le CoC
Datacenter ISO50001 et le CoC

Cahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrieCahier des Charges de faisabilité cogénération en industrie
Cahier des Charges de faisabilité cogénération en industrie

Guide tests fonctionnels
Guide tests fonctionnelsGuide tests fonctionnels
Guide tests fonctionnels

Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)Innhotep - Energie Grise Photovoltaïque (2010)
Innhotep - Energie Grise Photovoltaïque (2010)

PowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptxPowerPoint niveau et operation.pptx
PowerPoint niveau et operation.pptx

Fiabilite
FiabiliteFiabilite
Fiabilite

hasbnclic971.pdf
hasbnclic971.pdfhasbnclic971.pdf
hasbnclic971.pdf

Nd2238
Nd2238Nd2238
Nd2238


Dernier

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard


Dernier (7)

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...


RCM data

  • 1. See discussions, stats, and author profiles for this publication at: https://www.researchgate.net/publication/303116867 Amélioration de la fiabilité des équipements à travers l'optimisation de la maintenance préventive Conference Paper · June 2005 CITATIONS 0 READS 1,122 5 authors, including: Some of the authors of this publication are also working on these related projects: Asset management View project Other activities View project Georges Abdulnour Université du Québec à Trois-Rivières 47 PUBLICATIONS   461 CITATIONS    SEE PROFILE Raynald Vaillancourt Hydro-Québec 14 PUBLICATIONS   17 CITATIONS    SEE PROFILE Dragan Komljenovic Hydro-Québec 106 PUBLICATIONS   961 CITATIONS    SEE PROFILE All content following this page was uploaded by Dragan Komljenovic on 14 May 2016. The user has requested enhancement of the downloaded file.
  • 2. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) Amélioration de la fiabilité des équipements à travers l’optimisation de la maintenance préventive Darragi Messaoudi, Georges Abdulnour, Raynald Vaillancourt, Dragan Komljenovic, Michel Croteau Hydro-Québec, Centrale Nucléaire Gentilly-2, 4900, boul. Bécancour, Ville de Bécancour, Québec, G9H 3X3, Canada. Université du Québec à Trois-Rivières, C.P.500, Trois-Rivières, Québec, G9A5H7, Canada, georges_abdulnour@uqtr.ca RÉSUMÉ : Dans cette recherche l’effet de la maintenance préventive sur les systèmes, structures et composants (SSC) sera évalué. Cette évaluation adressera en particulier, l’espacement des arrêts planifiés (de 12 à 18 ou 24 mois) sur un système critique « modérateur » à la centrale nucléaire de Gentilly 2. Le but sera d’élaborer une approche pour maintenir ou améliorer la fiabilité opérationnelle des SSC après espacement des arrêts planifiés. Un processus, inspiré de la maintenance basée sur la fiabilité, a été développé. L’indisponibilité du système a été évaluée pour plusieurs scénarios de maintenance préventive. Cette étude a permis de démontrer que la disponibilité est moins sensible envers l’espacement des arrêts planifiés qu'envers l’optimisation de la maintenance préventive. MOTS-CLÉS : Maintenance, fiabilité, sûreté, nucléaire, optimisation. 1. Introduction et énoncé du problème La Direction Production Thermique et Nucléaire étudie la possibilité d’espacer, de 12 à 18 ou 24 mois, les arrêts planifiés pour l’entretien général de la centrale nucléaire Gentilly 2 (. Cette décision permettra de diminuer la fréquence des arrêts pour l’entretien, avec l’objectif de ne pas augmenter de façon significative leur durée (Hydro-Québec, 2003). Avant de mettre en application cette décision, il faut s’assurer que cette décision : - Ne modifiera pas de manière significative les risques pour l’environnement et la population (fiabilité et sûreté). - N’entraînera pas une augmentation du nombre et/ou de la durée des arrêts imprévus (disponibilité et viabilité). Un tel scénario de maintenance (espacement des arrêts planifiés) aura un impact direct sur la planification et les périodicités des activités actuelles de la maintenance préventive (entretiens systématiques, inspections prédictives et essais) et un impact indirect sur la fiabilité et la disponibilité des équipements à moyen et long terme. On considère, dans ce qui suit, que la maintenance est le seul élément sur lequel on est capable d'agir pour améliorer la fiabilité opérationnelle des SSC après espacement des arrêts planifiés. Le problème sera, ainsi, lié à la difficulté de mesurer et de quantifier l’impact de la maintenance préventive sur la fiabilité et la disponibilité des SSC à la centrale. Selon les scénarios de maintenance préventive adoptés, cet impact pourrait être négatif (espacement des arrêts planifiés) ou positif (optimisation de la maintenance).
  • 3. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) 2. But et objectifs de l’étude Le but de cette étude est d’élaborer une approche pour maintenir ou améliorer la fiabilité opérationnelle des SSC après un espacement des arrêts planifiés. Cette approche se basera sur la mesure quantitative de l'effet de la maintenance préventive sur la fiabilité des équipements. Les objectifs se limiteront à : - Mesurer l’effet de l’espacement des arrêts planifiés de 12 à 18 ou 24 mois sur la fiabilité des SSC. - Assurer le maintien de la fiabilité opérationnelle des équipements malgré la variation du cycle d’arrêts planifiés en se basant sur l’optimisation de la maintenance. 3. Revue de la littérature La maintenance préventive a pour objectif de maintenir ou d’augmenter la fiabilité opérationnelle d’un équipement ou d’un système sur une longue période en ralentissant les effets du vieillissement (corrosion, fatigue et autres phénomènes). Elle influence donc leur taux de défaillance à moyen terme et leur durée de vie utile à long terme. La périodicité d’une tâche de maintenance préventive est déterminée en fonction de la criticité de l'équipement, de son cycle de charge et de ses conditions de service. Celle-ci est ajustée en fonction de l’expérience de fonctionnement observée et des contraintes d'exploitation. Ces différents aspects seront explicités dans les paragraphes suivants. 3.1. Optimisation de la maintenance préventive Résoudre la problématique déjà mentionnée pour l’espacement des arrêts planifiés nécessite une solution basée sur le suivi de la fiabilité des SSC. La solution idéale repose sur l’élaboration d’un processus adéquat pour l’optimisation de la maintenance (Messaoudi et al., 2002). Les solutions inspirées de la maintenance basée sur la fiabilité, ses variantes simplifiées (EPRI, 1995), ainsi que les activités liées au suivi de la fiabilité (INPO, 2001) constituent des approches validées dans l’industrie nucléaire pour résoudre les problèmes liés à la périodicité et à l’efficacité des activités de la maintenance. L'approche développée sera basée sur une variante de la MBF. Il s’agit de l’Optimisation de la Maintenance Préventive (OMP) ou Preventive Maintenance Optimization (EPRI, 2003). Cette approche est capable de s’attaquer efficacement aux sujets compliqués de la maintenance tels que le choix du contenu et de la périodicité des tâches de maintenance préventive et ceci grâce aux méthodes et outils sophistiqués dont elle dispose. Longtemps considérées comme un privilège pour les spécialistes de la fiabilité : les AMDEC, la maintenance prévisionnelle et les méthodes statistiques représentent les ingrédients principaux de l'OMP. Elle est, essentiellement, basée sur : - L'analyse de la criticité des composants. - La mesure de l'effet des scénarios de maintenance préventive sur les paramètres de fiabilité (espacement des arrêts planifiés avec programme de maintenance préventive actuel / optimisé). 3.2. Méthode quantitative d'analyse de la criticité Pour déterminer la périodicité optimale d’une tâche de maintenance préventive pour un équipement donné, il faudra se concentrer sur 3 facteurs principaux : la criticité, le cycle de charge et les conditions de service. La criticité représente le facteur le plus problématique à quantifier. Dans ce cadre, l’Electic Power Research Institut (EPRI) propose une méthode quantitative d'analyse de la criticité basée sur l’évaluation des facteurs de mesure
  • 4. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) d'importance associés aux calculs des arbres de défaillance. Ces ratios, le Risk Achievement Worth (RAW) et le Fussel-Vesely (FV), sont explicités en fonction de l’événement de tête de l'arbre de défaillance : tête A tête P P RAW ) 1 / ( = = , exprime l’augmentation de risque associé à l’événement de tête en cas d’indisponibilité du composant A. tête A tête tête P P P FV ) 0 / ( = − = , exprime la contribution de l’indisponibilité d’un composant A à l’augmentation du risque associé à l’événement de tête. Cette méthode permet une catégorisation des équipements selon leur criticité tel que décrite dans la figure 1 (EPRI, 2002). Figure 1. Criticité des équipements selon les facteurs de mesure d’importance RAW et FV 3.3. Méthode quantitative de mesure de l'effet de la maintenance préventive sur la fiabilité Une tâche de maintenance préventive influence le taux de défaillance d’un équipement donné par sa périodicité et son efficacité intrinsèque. En assumant que le taux de défaillance pour les équipements dans l’industrie nucléaire est sensiblement constant (EPRI, 2002), une nouvelle méthode de calcul propose l’évaluation de la pondération de ce dernier en fonction de la complexité reliée au programme de maintenance préventive (PMP). Cette méthode de calcul est issue des recherches d'EPRI pour la base de données PM basis. Un équipement complexe possède des mécanismes de défaillance. Certains sont des mécanismes de vieillissement (dégradation) d’autres sont aléatoires. D’après le modèle proposé par EPRI on a le taux de défaillance global : ) , , ( α λ I E f = Avec λ : Taux de défaillance global de l’équipement. E : Efficacité intrinsèque de la tâche de maintenance préventive, EPRI propose des : valeurs d’efficacité (95%, 75%, 45%) pour des tâches génériques. I : Période entre 2 tâches de maintenance préventive. α : Fraction de mécanismes de dégradation atteints par la tâche. Ce modèle générique et basé sur certain nombre d’hypothèses et d’approximations et des méthodes de calcul détaillées dans les recherches d’EPRI. Il nous permet d’obtenir des tendances générales sur le comportement du taux de défaillance en fonction des paramètres Critiques Critiques Opéré jusqu’à bris Non critiques
  • 5. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) analysés ci-haut. La figure 2 présente l’augmentation du taux de défaillance en fonction de l’augmentation de la périodicité pour une efficacité de E = 0,70. 0 10 20 30 40 50 60 70 80 90 0 10 20 30 40 50 60 70 80 90 100 Augmentation de la période entre deux tâches de l'entretien préventif (%) Augmentation du taux de défaillance (%) Le paramètre r représente la fraction des mécanismes de défaillances dus au vieillissement et à la dégradation. r = 1,00 r = 0,50 r = 0,10 Figure 2. Augmentation du taux de défaillance en fonction de l’augmentation de la périodicité Cette recherche a permis de définir le ratio de pondération : e m I E k λ λ α = ) , , ( Avec m λ : Taux de défaillance global lorsque une fraction α des mécanismes de dégradation ne seront pas atteint par la tâche de maintenance préventive. La périodicité de la tâche est plus courte que la durée d'apparition de la dégradation. e λ : Taux de défaillance global lorsque une tâche de maintenance préventive est exécutée à la périodicité optimale. La périodicité lui permet de couvrir les mécanismes de dégradation ciblés. Le ratio k mesure l’augmentation du taux de défaillance si l’on échappe une fraction de mécanismes de dégradation α lors de l’espacement de deux tâches de maintenance préventive. Ce ratio dépend aussi implicitement de l’efficacité intrinsèque de la tâche de la tâche E. 4. Méthodologie Ce travail sera basé sur un processus d’optimisation de la maintenance caractérisé par une adaptation continuelle pour l’amélioration de la fiabilité des SSC. Le schéma simplifié de ce processus est représenté par la figure 3.
  • 6. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) Début du processus Détermination des frontières physiques du système Selection des composants Analyse de la criticité des composants Application des fiches génériques de la maintenance Calcul des taux de pondération des taux de défaillance pour les différents scénarios de la maintenance Mesure de l'effet de l'espacement des arrêts planifiés sur les taux de défaillance des composants Mesure de l'effet d'optimisation de la maintenance sur les taux de défaillance des composants Mesure de l'effet de l'espacement des arrêts planifiés sur la disponbilité du système Mesure de l'effet d'optimisation de la maintenance sur la disponibilité du système Ajustement des contenus et des périodicités des tâches de maintenance préventive Figure 3. Processus OMP 5. Simulation du processus Les différentes étapes du processus d’optimisation de la maintenance préventive seront simuler sur un système critique relié à la sûreté (système modérateur). 5.1. Détermination des frontières physiques du système La liste des équipements du système modérateur comprend un nombre important d’équipements : environ 1563 équipements actifs (pompes, moteurs, vannes, etc.) et passifs (raccords, boyaux, structure, etc.). 5.2. Sélection des composants La liste préliminaire des composants éligibles à la simulation doit répondre à plusieurs contraintes et limites liées à l’étude. Elle comprendra 53 composants. Les conditions respectées à l’intérieur des frontières physiques du système sont les suivantes : - Les composants sont traités dans une étude de fiabilité existante et sont modélisés dans les arbres de défaillance associés : il s'agit de quantifier l’impact de la maintenance préventive sur les paramètres de fiabilité.
  • 7. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) - Les composants possèdent des équipements génériques équivalents dans la base de données PM basis (outil d'analyse). - Les composants ne peuvent être entretenus qu’à l’arrêt (couverts ou non par un programme d’entretien préventif). Il s’agit d’étudier l’effet de l’espacement des arrêts planifiés sur les composants inaccessibles en marche seulement. 5.3. Analyse de la criticité des composants Il s’agit de la méthode fondée sur l’analyse des facteurs de mesure d’importance. Les composants ont été répertoriés en 4 catégories de criticité différentes : Hautement Critiques (RAW>2 et FV>5E-3), Critiques (RAW>2 et FV<5E-3), Non-Critiques ou économiques (RAW<2 et FV>5E-3) et Opérés Jusqu’à Bris (RAW<2 et FV>5E-3). Pour cette étude, la liste finale des composants dont la maintenance va être optimisée sera limitée aux composants à fort impact sur la sûreté (RAW > 2). 5.4. Collecte de données Durant cette étape, la collecte de la documentation essentielle à l’étude est basée sur une étude de fiabilité existante sur le système, les arbres de défaillance du système, les schémas fonctionnels, le programme de maintenance préventive et l’historique des défaillances / dégradations. 5.5. Application des Fiches Génériques de la Maintenance Cette étape s’applique essentiellement aux composants à fort impact sur la sûreté (hautement critiques et critiques). Elle permet d’aligner les tâches de maintenance préventive actuelles à G-2 au programme de maintenance optimal proposé par EPRI (maintenance templates) dans PM basis. Les corrections nécessaires sont effectuées : − En ajoutant des tâches de maintenance préventive pour les modes de défaillance et les mécanismes de dégradation observés et dominants. − En modifiant la périodicité et/ou le contenu des tâches de maintenance préventive. Pour pouvoir assurer cette comparaison il a été indispensable de déterminer pour un composant donné : − Les périodicités optimales : C’est les périodicités des tâches de maintenance préventive adéquates proposées par les Fiches Génériques de Maintenance (FGM) dans PM basis. − Les périodicités à G2 : C’est les périodicités des tâches de maintenance préventive faisant l’objet de l’étude (actuelles ou corrigées pour 18 et 24 mois). − Les périodicités de référence : Les périodicités optimales seront corrigées pour s’aligner aux contraintes d’exploitation à G2. En effet, une tâche MP ayant une périodicité optimale quelconque et ne pouvant être appliquée qu’à l’arrêt planifié, sera rationalisée en la regroupant avec d'autres tâches à des périodicités multiples de 12,18 ou 24 mois). Une codification des composants à fort impact sur la sûreté a été appliquée en se basant sur les jugements d’experts. En effet, EPRI propose un système de sélection des périodicités optimales en se basant sur une codification de la criticité, du cycle de charge et des conditions de service d’un équipement quelconque (EPRI, 2003). Les règles de codifications sont indiquées dans le tableau 1.
  • 8. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) Tableau 1. Système de codification d’EPRI Cycle de charge Conditions de service Code Criticité Élevé Bas Sévères Moyennes CHS C H S CHM C H M CLS C L S CLM C L M MHS M H S MHM M H M MLS M L S MLM M L M En se basant sur les périodicités déterminées précédemment, plusieurs comparaisons (entre PMP à G-2, optimal et de référence) ont été effectuées pour les différents scénarios d’arrêt planifiés (12, 18 et 24 mois) en utilisant le module de calcul de l’outil PM basis. La synthèse de ces comparaisons a permis de définir un modèle de programme de maintenance préventive rationnel à G-2 pour les équipements à fort impact sur la sûreté et d'entamer les calculs des taux de pondération des taux de défaillance. 5.6. Calcul des taux de pondération des taux de défaillance Il s’agit de l’étape capitale pour déterminer l’influence de l’espacement des arrêts planifiés sur les paramètres de fiabilité des équipements (taux de pondération des taux de défaillance) ainsi que l’amélioration de ces paramètres en appliquant le programme de maintenance préventive (PMP) rationnel (figure 4). Les taux de défaillance actuels à G-2 ont été évalués à partir des données d’exploitation recueillies. Ils ont été estimés grâce à l’approche Bayesienne en se basant sur les données génériques pour consolider les résultats en cas de manque de précision. En utilisant les taux de pondération déterminés, les taux de défaillance sont calculés respectivement dans l’ordre suivant : λActuel 12 mois , λOptimal, λÉstimé 18 mois, λÉstimé 24 mois et λOJB Infinie , λRéférence 12 mois , λRéférence 18 mois et λRéférence 24 mois .
  • 9. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) λOptimal λRef 12 mois Appliquer le PMP de référence en tenant compte des contraîntes liées à l'inaccessibilité des équipements en marche et à l'arrêt de 12 mois λActuel 12 mois PMP actuel 1/A1(12 mois) A2 (12 mois) A2 (12 mois)/A1 (12 mois) λOptimal Appliquer le PMP optimal tel que indiqué par EPRI λRef 12 mois Appliquer le PMP de référence en tenant compte des contraîntes liées à l'inaccessibilité des équipements en marche et à l'arrêt de 12,18 et 24 mois A2 (18 mois) λRef 18 mois λRef 24 mois A2 (12 mois) A2 (24 mois) λOptimal Appliquer le PMP optimal tel que indiqué par EPRI PMP actuel avec arrêt de 12, 18, ou 24 mois. A1 (12 mois) λActuel 12 mois λEstimée 18 mois λEstimée 24 mois A1 (18 mois) A1 (24 mois) λActuel 12 mois λOptimal λRef 12,18 et 24 mois λEstimée 18 et 24 mois En comparant le PMP optimal au PMP actuel avec arrêt de 12 mois En comparant le PMP optimal au PMP actuel avec arrêt de 18 et 24 mois En comparant le PMP optimal au PMP deRéférence avec arrêt de 12,18 et 24 mois Étape 1 Étape 2 Étape 3 Appliquer le PMP optimal tel que indiqué par EPRI Figure 4. Règles de calcul des pondérations des taux de défaillance
  • 10. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) 5.7. Impact de (Espacement / OMP) sur la fiabilité des équipements L’impact de l’espacement des arrêts de 12 à 18 ou 24 mois sur la fiabilité des équipements ainsi que l’effet de l’OMP sont facilement mesurés en se basant sur les valeurs des taux de défaillance pondérés calculées à l’étape précédente. Les résultats sont détaillés dans la figure 5 et 6. Les codes des équipements à fort impact sur la sûreté (redondants) sont portés à l’axe des abscisses de gauche à droite dans un ordre respectif : les pompes verticales, les moteurs électriques (6.9 kV), les moteurs électriques (600V), les vannes de contrôle, les convertisseurs de température, les échangeurs de chaleur, les clapets, les vannes pneumatiques et les électrovannes. Les courbes calculées démontrent que les équipements ont plus de sensibilité au contenu et à l’efficacité des tâches de maintenance préventive qu’aux périodicités. Toutefois, quelques équipements sont sensibles à l’espacement des arrêts planifiés de manière significative (moteurs électriques et convertisseurs de température) surtout pour l’arrêt de 24 mois. Il s’agit des les étudier de façon plus profonde et de suivre de prêt leurs performances. Elles démontrent, aussi, que l’OMP est capable d’améliorer le taux de défaillance des équipements de façon significative malgré l’effet négatif mineur associé à l’espacement des arrêts planifiés. Variation des taux de défaillance (impact de l'application de l'OMP) 0,00E+00 2,00E-02 4,00E-02 6,00E-02 8,00E-02 1,00E-01 1,20E-01 3 2 1 1 P 1 3 2 1 1 P M 1 3 2 1 1 P M 3 6 3 2 1 0 T C V 6 6 3 2 1 0 T Y 1 1 A 3 2 1 1 H X 1 3 2 1 1 V 3 3 2 3 1 P V 1 6 3 2 3 0 S V 1 Équipements Défaillances/année Stituation Actuelle Arrêt 12 mois avec OMP Arrêt 18 mois avec OMP Arrêt 24 mois avec OMP Variation des taux de défaillance (impact de l'espacement des arrêts) 0,00E+00 5,00E-02 1,00E-01 1,50E-01 2,00E-01 2,50E-01 3,00E-01 3,50E-01 4,00E-01 4,50E-01 3 2 1 1 P 1 3 2 1 1 P M 1 3 2 1 1 P M 3 6 3 2 1 0 T C V 6 6 3 2 1 0 T Y 1 1 A 3 2 1 1 H X 1 3 2 1 1 V 3 3 2 3 1 P V 1 6 3 2 3 0 S V 1 Équipements Défaillances/année Situation Actuelle Arrêt au 18 mois Arrêt au 24 mois Aucune maintenance Figure 5 et 6. Variations des taux de défaillance des équipements 5.8. Impact de (Espacement / OMP) sur la disponibilité du système Cette étape a été limitée à l'évaluation de l’indisponibilité du système modérateur en exploitation normale. L'évaluation de l'indisponibilité du système modérateur est réalisée à travers le calcul des coupes minimales de l'arbre de défaillance pour les différents scénarios étudiés en utilisant le logiciel CAFTA. La figure 7 montre que la variation de l'indisponibilité de système modérateur dépend faiblement des scénarios de maintenance adoptés. Ainsi, on définit le meilleur scénario par un arrêt planifié aux 12 mois avec optimisation de la maintenance préventive et le pire scénario par l'espacement des arrêts planifiés à 24 mois sans optimisation de la maintenance préventive. Le gain maximal en disponibilité pour la situation d'exploitation normale entre le pire et le meilleur scénario ne dépasse pas 0.5E-3 années/année.
  • 11. 6e Congrès international de génie industriel – 7-10 juin 2005 – Besançon (France) Ce gain a été corrigé en éliminant l'effet des contributeurs majeurs tels que les systèmes de supports (eau, air et électricité) puisqu’ils sont à l'extérieur des limites de cette étude (voir figure 7). Les variations les plus sensibles d’indisponibilité du système, sont reliées aux scénarios d’OMP. Les objectifs de sûreté seront respectés pour tous les scénarios de maintenance, car en dépit des changements significatifs sur le taux de défaillance des équipements, la robustesse de la conception basée sur la redondance a atténué l'impact des défaillances singulières des équipements sur la disponibilité du système modérateur. Exploitation Normale 0,000E+00 5,000E-04 1,000E-03 1,500E-03 2,000E-03 2,500E-03 3,000E-03 3,500E-03 4,000E-03 4,500E-03 1 2 m o i s 1 8 m o i s 2 4 m o i s 1 2 m o i s ( O M P ) 1 8 m o i s ( O M P ) 2 4 m o i s ( O M P ) Scénarios Indisp(année/année) Indisp.total Indisp.(S.Support) Indisp.(Sans S.Support) Figure 7. Variation de l’indisponibilité du système modérateur 6. Conclusion Ce travail a permis de mesurer l’effet de l’augmentation de la périodicité des activités de la maintenance préventive sur les paramètres de fiabilité des équipements. Ces derniers ont démontré moins de sensibilité envers l’espacement des arrêts planifiés. Ils sont plus sensibles à une amélioration par optimisation de la maintenance préventive. Toutefois, les systèmes dans les centrales nucléaires démontrent qu’ils sont instinctivement conçus pour résister aux effets de la maintenance préventive. 7. Références bibliographiques EPRI, (1995) “Comprehensive Low-Cost Reliability Centered Maintenance”, TR –105365. EPRI, (2002) “Reliability and Preventive Maintenance: Balancing Risk and Reliability”, TR 1002936. EPRI, (2003) “PM Basis Version 5.0 With Vulnerability Analysis Module”, 1003282. Hydro-Québec, (2003) “Évaluation de l'impact de l'espacement des arrêts planifiés pour entretien général de la centrale nucléaire Gentilly 2”, G2-RT-2003-01040-17. INPO, (2001) “Equipment Reliability Process Description”, AP-913, revision 1. Messaoudi D., Abdulnour. G., (2002) “La maintenance basée sur la fiabilité”, UQTR, Hydro-Québec Centrale Nucléaire de Gentilly 2. View publication stats View publication stats
